1 NUMER PROJEKTU GM 1605 EGZEMPLARZ 4 NUMER KARTY 1/1 Kreatus sp. z o.o Bielsko-Biała, 11 Listopada SYMBOL: AK STADIUM PROJEKT BUDOWLANY TYTUŁ PROJEKTU: REMONT CZĘŚCI BUDYNKU dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Mechaniczno - Elektrycznych w Żywcu- NAZWA OBIEKTU BUDOWLANEGO: Budynek Zespołu Szkół Mechaniczno-Elektrycznych w Żywcu KATEGORIA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: Kategoria IX Żywiec ul. Komisji Edukacji Narodowej 3 działka nr ewid.,1722/21, obręb 0007 Żywiec jednostka ewidencyjna _1 Żywiec INWESTOR: Powiat Żywiecki ul. Krasińskiego 13, Żywiec ZAKRES OPRACOWANIA: część architektoniczno - budowlana PROJEKTANT: SPECJALNOŚĆ ARCHITEKTONICZNA mgr inż. arch. Krystyna Polak- Bąk upr. bud. nr 191/86 Krystyna Polak-Bąk Bielsko-Biała, maj 2016 r.

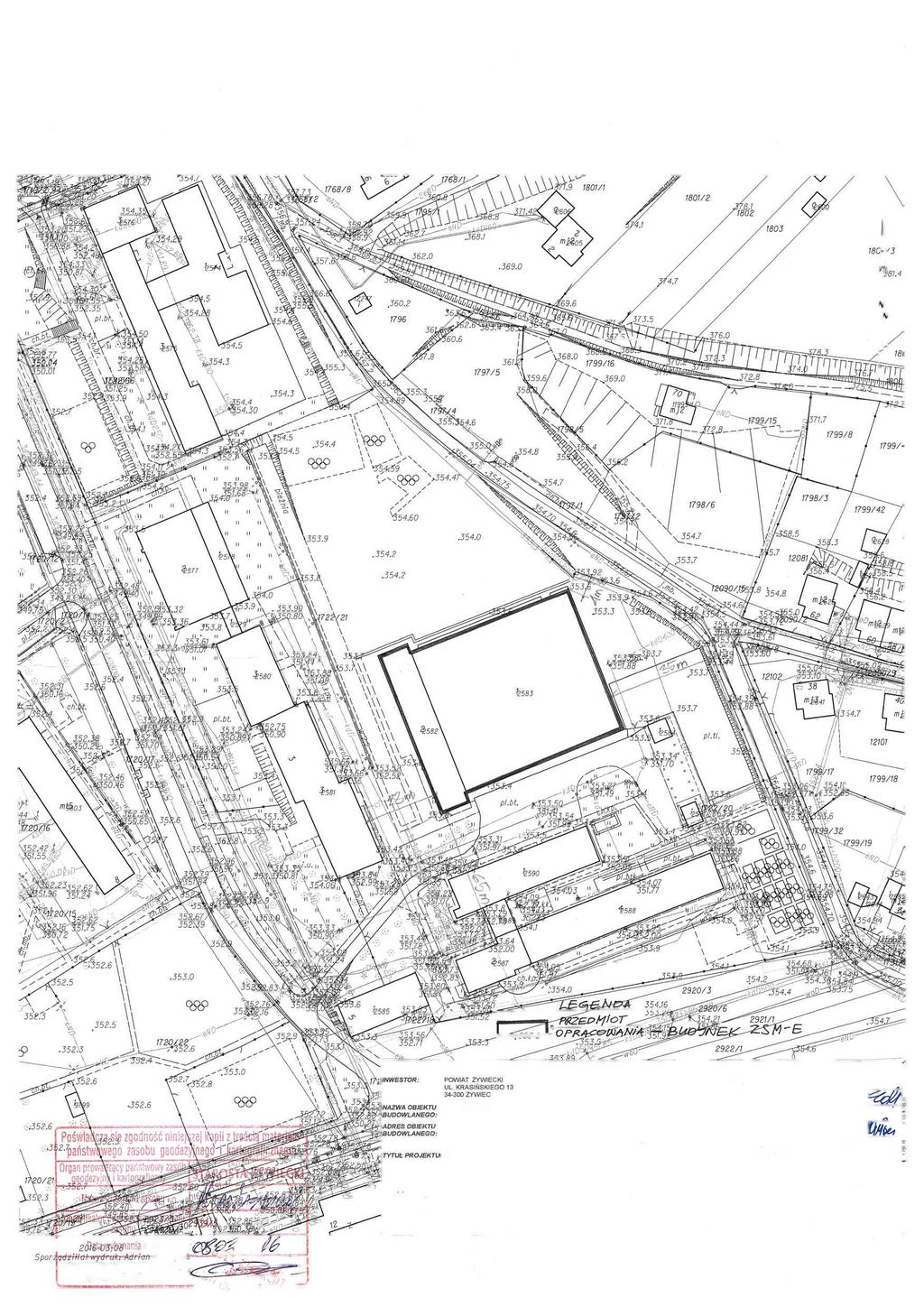

2 SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO Strona tytułowa, spis zawartości PB str.1-2 Oświadczenie projektanta str. 3 Zaświadczenie z Izby branżowej projektanta str. 4 Uprawnienia projektanta str. 5 Część opisowa projektu budowlanego str Część rysunkowa projektu budowlanego str SPIS RYSUNKÓW ZAGOSPODAROWANIE TERENU PLAN SYTUACYJNY PRACOWNIA DLA ZAWODU TECHNIK MECHATRONIK PRACOWNIA DLA ZAWODU TECHNIK INFORMATYK PRACOWNIA DLA ZAWODU TECHNIK ELEKTRONIK/ELEKTR. PRACOWNIA DLA ZAWODU TECHNIK MECHANIK 1.8.A A A A A.04 2

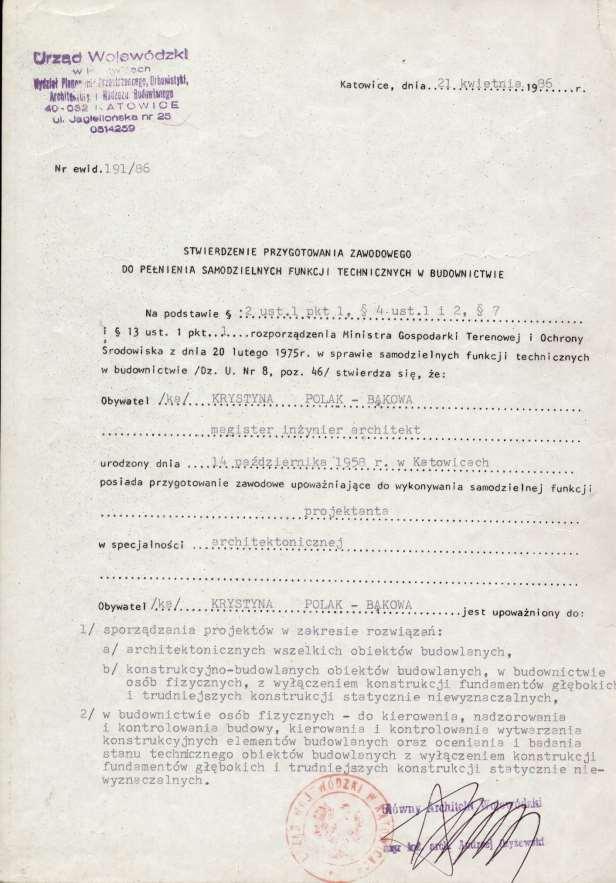

3 mgr inż. arch. Krystyna Polak-Bąk Upr. nr 191/86 Nr czł. Izby Architektów SL-0233 OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust.4 ustawy z dnia 7 lipca Prawo budowlane (tj. Dz. U. z 2016 r. poz. 290 t. j.) niniejszym oświadczam, że projekt budowlany : sporządzony w maju 2016 r. REMONT CZĘŚCI BUDYNKU dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Mechaniczno - Elektrycznych w Żywcu- SPECJALNOŚĆ architektoniczno - konstrukcyjna dla Inwestora: Powiat Żywiecki ul. Krasińskiego 13, Żywiec został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. wodociągowe mgr inż. arch. Krystyna Polak-Bąk 3

4 4

5 5

6 CZĘŚĆ OPISOWA SPIS TREŚCI 1.0. DANE OGÓLNE TEMAT OPRACOWANIA INWESTOR PODSTAWA OPRACOWANIA LOKALIZACJA ZAKRES OPRACOWANIA CEL OPRACOWANIA DANE SZCZEGÓŁOWE OPIS OBIEKTU PRACOWNIA PRACOWNIA PRACOWNIA PRACOWNIA WYMOGI OCHRONY P.POŻAROWEJ DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW NA ŚRODOWISKO I ZDROWIE LUDZI INFORMACJA O OCHRONIE WARTOŚCI KULTUROWYCH INFORMACJA O WPŁYWIE EKSPLOATACJI GÓRNICZEJ INFORMACJA O ZAGROŻENIU DLA ŚRODOWISKA INFORMACJA O ZGODNOŚCI Z MIEJSCOWYM PLANEM ZAGOSPODAROWANIA PRZESTRZENNEGO OBSZAR ODDZIAŁYWANIA OBIEKTU CHARAKTERYSTYKA ENERGETYCZNA ANALIZA RACJONALNEGO WYKORZYSTANIA ENERGII UWAGI KOŃCOWE INFORMACJA O PLANIE BIOZ TEMAT OPRACOWANIA LOKALIZACJA PROJEKTANT ZAKRES ROBÓT

7 1.0. DANE OGÓLNE 1.1. TEMAT OPRACOWANIA Projekt remontu części budynku dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Mechaniczno-Elektrycznych w Żywcu INWESTOR Powiat Żywiecki, ul. Krasińskiego 13, Żywiec 1.3. PODSTAWA OPRACOWANIA - Specyfikacja Istotnych Warunków Zamówienia - Kompleksowe przygotowanie dokumentacji projektowo techniczno analitycznej dla zadania Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy - Uzgodnienia z Użytkownikiem - UCHWAŁA NR LIII/377/2013 RADY MIEJSKIEJ W ŻYWCU Z DNIA r. w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego miasta Żywca w granicach administracyjnych miasta - Inwentaryzacja budowlana wykonana do celów projektowych - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.( Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) - Przepisy techniczno budowlane i obowiązujące Polskie Normy 1.4. LOKALIZACJA Żywiec ul. Komisji Edukacji Narodowej 3, działka nr ewid. 1722/21, Obręb 0007 Żywiec, jednostka ewidencyjna _1 Żywiec, województwo śląskie. Budynek Zespołu Szkół Mechaniczno-Elektrycznych ZAKRES OPRACOWANIA Opracowanie obejmuje projekt budowlany architektoniczno budowlany remontu pomieszczeń. Niniejszy projekt budowlany stanowi również projekt wykonawczy. Integralną część opracowania stanowi projekt instalacji elektrycznych, (jak również pneumatycznych i hydraulicznych (przebieg przedstawiono na rysunkach) ujęty w odrębnej teczce CEL OPRACOWANIA Celem opracowania jest remont i wyposażenie następujących pracowni: 1. Pracownia dydaktyczna dla zawodu Technik mechatronik w tym: a. pracownia eksploatacji urządzeń i systemów mechatronicznych dla kwalifikacji E.18 7

8 b. pracownia eksploatacji urządzeń i systemów mechatronicznych dla kwalifikacji E Pracownia dla zawodu Technik informatyk w tym: a. pracownia lokalnych sieci komputerowych dla kwalifikacji E.13 b. pracownia sieciowych systemów operacyjnych dla kwalifikacji E Pracownia dla zawodu Technik elektronik/elektryk E6,E8,E20 w tym. a. pracownia montażu i eksploatacji instalacji elektrycznych oraz instalacji eksploatacji urządzeń elektronicznych. 4. Pracownia dla zawodu Technik mechanik w tym: a. pracownia technologii mechanicznej i rysunku technicznego DANE SZCZEGÓŁOWE 2.1. OPIS OBIEKTU Budynek zespołu szkół składa się z dwóch segmentów: - parterowej ( warsztaty szkolne) z wewnętrznym patio - piętrowej ( dydaktyczno-biurowa) Parametry części piętrowej: - ilość kondygnacji -2 - powierzchnia zabudowy- 440,8 m 2 - kubatura m 3 - wysokość 7,0 m budynek niski N - konstrukcja prefabrykowana, stropodach z płyt korytkowych Parametry części warsztatowej: - ilość kondygnacji -1 - powierzchnia zabudowy 2 040,0 m 2 - kubatura m 3 - wysokość 4,70 m budynek niski N. Obiekt kwalifikuje się do kategorii zagrożenia ludzi ZL III PRACOWNIA 1 Pracownia dydaktyczna dla zawodu Technik mechatronik w tym: 1.a. pracownia eksploatacji urządzeń i systemów mechatronicznych dla kwalifikacji E.18, sala nr 224 Powierzchnia użytkowa 65,65 m 2 Wysokość pomieszczenia 3,16 m 8

9 Posadzka z płytek gresowych, ściany i sufit malowane, oświetlenie - świetlówki, istniejąca wentylacja grawitacyjna. Stan dobry. 1. b. pracownia eksploatacji urządzeń i systemów mechatronicznych dla kwalifikacji E.19, sala nr 227 Powierzchnia użytkowa 65,65 m 2 Wysokość pomieszczenia 3,11 m Pracownia zlokalizowana jest w piętrowej części budynku w dwóch salach po przeciwnych stronach korytarza. Posadzka parkiet, ściany i sufit malowane, oświetlenie - świetlówki, istniejąca wentylacja grawitacyjna. Stan dobry. W ramach modernizacji pracowni a (sala nr 224) przewiduje się: 1. montaż płyty roboczej ( blat) wzdłuż ściany i pod oknem: - pod ścianą blat o sumarycznej dł. 720 cm x szer. 60 cm, 120 cm x 60cm - pod oknami płyta robocza ( blat) o sumarycznej długości 960 cm x szer. 60 cm. Płyta robocza - blat wykonany z płyty meblowej o szer cm z obrzeżem PCV gr. 2 mm, metalowe nogi po obu stronach blatu co 240 cm rura kwadratowa 25 x 25 mm, wysokość 75 cm, 2. montaż nad stanowiskami przyłączy instalacji hydraulicznej do 300 Bar, 3. montaż nad stanowiskami przyłączy instalacji pneumatycznej do 10 Bar, 4. montaż instalacji internetowej. Pozostałe wyposażenie według indywidualnej specyfikacji Zamawiającego Uwaga: Instalacja elektryczna, internetowa, pneumatyczna i hydrauliczna powinna być prowadzona w korytach zaraz nad linią poziomu blatów. W ramach modernizacji pracowni b (sala nr 227) przewiduje się: 5. montaż płyty roboczej wzdłuż ściany i pod oknem: - pod ścianą blat o sumarycznej dł. 720 cm x szer. 60 cm, 120 cm x 60cm - pod oknami płyta robocza o sumarycznej długości 960 cm x szer. 60 cm Płyta robocza - blat wykonany z płyty meblowej o szer cm z obrzeżem PCV gr. 2 mm, metalowe nogi po obu stronach blatu co 240 cm rura kwadratowa 25x25 mm, wysokość 75 cm, 6. montaż nad stanowiskami przyłączy instalacji pneumatycznej do 10 Bar, 7. montaż instalacji internetowej, 8. malowanie ścian i sufitu- rodzaj powłoki i kolor wg uznania Użytkownika. Pozostałe wyposażenie według indywidualnej specyfikacji zamawiającego. 9

10 Uwaga: Instalacja elektryczna, internetowa, pneumatyczna i hydrauliczna powinna być prowadzona w korytach zaraz nad linią poziomu blatów. 9. Cyklinowanie i zabezpieczenie parkietu pracowni Jeżeli na posadzce są uszkodzenia mechaniczne, należy odtłuścić specjalnym detergentem, usunąć wszelkie środki pielęgnacyjne i miejsce uszkodzenia zmatowić wełną stalową. Następnie drewno należy dokładnie odkurzyć. Do cyklinowania można użyć maszyn cykliniarek taśmowych, jednak ze względu na ich ciężar czynność tę można wykonać jedynie na posadzce przyklejonej do podłoża, na pływającej jest to niemożliwe. W miejscach trudno dostępnych (na przykład pod grzejnikiem) lepiej należy zastosować szlifierki krawędziowe. Cyklinowanie należy przeprowadzić od trzech do pięciu razy, za każdym razem zmieniając papier ścierny na drobniejszy. Zaleca się, aby twarde gatunki drewna (takie jak dąb czy jesion) cyklinować kolejno papierami ściernymi gradacji: 36, 40, 60, 80 i 100, natomiast miękkie (świerk, modrzew, sosna, jawor) 36, 40, 60, 80 i 120. Po cyklinowaniu posadzkę szpachlować metalową szpachlą tzn. wypełniać szczeliny preparatem zawierającym żywice (najlepiej celulozowe lub wodne). Następnie drewno szlifować się drobnym papierem ściernym, a na dokładnie odkurzoną powierzchnię przy użyciu wałka, pędzla lub szpachli nanieść odpowiedni podkład. Po wyschnięciu podkładu można przystąpić do lakierowania. Drewna wcześniej olejowanego nie można poddawać lakierowaniu. Lakier nanosi się pędzlem, wałkiem, szpachlą lub pistoletem natryskowym pod ciśnieniem. Czynność tę powtarza się 2 lub 3 razy. Poszczególne warstwy lakieru można nanosić najwcześniej po kilkunastu godzinach, ale nie później niż po 24, gdyż warstwy mogłyby się ze sobą nie związać. Im grubsza warstwa lakieru, tym posadzka będzie bardziej odporna na uszkodzenia. Na odnawianą posadzkę należy wybrać lakier odporny na ścieranie i uszkodzenia PRACOWNIA 2 2. Pracownia dla zawodu Technik informatyk w tym: 2a. pracownia lokalnych sieci komputerowych dla kwalifikacji E.13 2b. pracownia sieciowych systemów operacyjnych dla kwalifikacji E.13 Projektowany podział sali nr 39 o powierzchni 116,40 m 2 na dwie ww. pracownie 2a i 2b: 2.a PRACOWNIA LOKALNYCH SIECI KOMPUTEROWYCH Powierzchnia 54,30 m 2 Wysokość 4,60m Istniejąca posadzka z płytek gresowych Istniejąca wentylacja mechaniczna 2.b PRACOWNIA SIECIOWYCH SYSTEMÓW OPERACYJNYCH Powierzchnia 60,60 m 2. 10

11 Wysokość 4,60m Istniejąca posadzka z płytek gresowych. W ramach modernizacji pracowni a i 2b przewiduje się następujące roboty budowlane: 1. montaż ścianki działowej z drzwiami Projektowana systemowa ścianka gr. 18 cm, z podwójnym poszyciem z płyt gipsowo - kartonowych, na profilach stalowych z wypełnieniem wełną mineralną, wysokość 4,60 m (do belek stropowych), długość 815 cm, drzwi 80 x 200 cm pełne, ościeżnica do zabudowy w systemach g-k. Ścianka zagruntowana i pomalowana farbą akrylową. Kolory wg uznania Użytkownika, 2. wykucie otworu drzwiowego w ścianie działowej ( 2b) i montaż drzwi : - montaż nadproża prefabrykowanego z belek typu L19 długość 150 cm w miejscu oparcia projektowanego nadproża z belek systemowych typu L19 należy wykonać poduszki betonowe z betonu B20 wysokości ok. 0,14 i 0,16m (na całej szerokości ściany). Następnie z jednej strony ściany wykonać bruzdę na wysokość nadproża i założyć jedną belkę z nadproża. Czynność tę powtórzyć z drugiej strony. Długość nadproży nad drzwiami 150 cm. Nadproże otynkować i pomalować, - wykucie otworu drzwiowego - szerokość otworu drzwiowego 100 cm, wysokość otworu 205 cm, - montaż drzwi i ościeżnicy w systemie stalowo szklanym, szkło bezpieczne. Kolor wg uznania Użytkownika. 3. malowanie ścian i sufitu rodzaj powłoki i kolor wg uznania Użytkownika, 4. montaż instalacji elektrycznej i sieci internetowej w korycie nad blatem, 5. demontaż naściennej instalacji zimnej wody, 6. montaż płyty roboczej ( blaty) wzdłuż ścian: - 4 sztuki o długości 720 cm i szerokości 60 cm - 2 sztuki o długości 240 cm i szerokości 60 cm Płyta robocza - blat wykonany z płyty meblowej o szer cm z obrzeżem PCV gr. 2 mm, metalowe nogi po obu stronach blatu co 240 cm rura kwadratowa 25x25 mm, wysokość 75 cm, 7. wyposażenie według oddzielnego zestawienia PRACOWNIA 3 3. Pracownia dla zawodu Technik elektronik/elektryk E6,E8,E20 w tym. a. pracownia montażu i eksploatacji instalacji elektrycznych oraz instalacji eksploatacji urządzeń elektronicznych. Sala nr 59. Powierzchnia 46,80 m 2 Wysokość 3,07-3,18 m 11

12 W ramach modernizacji pracowni przewiduje się następujące roboty budowlane: 1. wykucie otworów o wym. 230 x 316 cm ( do sufitu) w dwóch ścianach działowych gr.30 cm, 2. wymiana drzwi z framugą w ścianie działowej: powiększenie otworu drzwi o wymiarach 78 x 194 cm dla drzwi 90 x 200 cm, szerokość powiększonego otworu drzwiowego 100 cm, wysokość otworu 205 cm,- montaż nadproża prefabrykowanego z belek typu L19 długość 150 cm w ścianie działowej. W miejscu oparcia projektowanego nadproża z belek systemowych typu L19 należy wykonać poduszki betonowe z betonu B20 wysokości ok. 0,14 i 0,16m (na całej szerokości ściany). Następnie z jednej strony ściany wykonać bruzdę na wysokość nadproża i założyć jedną belkę z nadproża. Czynność tę powtórzyć z drugiej strony. Długość nadproży nad drzwiami 150 cm. Nadproże otynkować i pomalować, - montaż drzwi i ościeżnicy w systemie stalowo szklanym, szkło bezpieczne. Kolor wg uznania Użytkownika, 3. wykonanie pochylni na fragmencie podłogi przy progu, za pomocą płyt styropianu i wylewki betonowej na folii, pochylnia o długości 230 cm i szerokości 60 cm, spadek 13,3 % mniejszy od dopuszczalnego 15 %, posadzka pochylni PCV, krawędzie wykończone aluminiowymi kątownikami, 4. demontaż posadzki PCV na całej powierzchni podłogi, 5. ułożenie nowej posadzki PCV, 6. montaż blatów o wymiarach 120 x 60 i 240 x 60 cm dla uniwersalnych stanowisk dydaktycznych, 7. malowanie ścian i sufitu - rodzaj powłoki i kolor wg uznania Użytkownika, 8. montaż instalacji elektrycznej i sieci internetowej, 9. wyposażenie według oddzielnego zestawienia PRACOWNIA 4 4. Pracownia dla zawodu Technik mechanik w tym: 4a. pracownia technologii mechanicznej i rysunku technicznego. 4b. PRACOWNIA DLA ZAWODU TECHNIK- MECHANIK Powierzchnia 93,80 m 2,wysokość pomieszczenia - 4,44 m, istniejąca posadzka przemysłowa, istniejąca wentylacja mechaniczna. 4a. PRACOWNIA TECHNOLOGII MECHANICZNEJ I RYSUNKU TECHNICZNEGO Powierzchnia 55,00 m 2 wysokość pomieszczenia - 4,44 m, istniejąca posadzka przemysłowa, istniejąca wentylacja mechaniczna. Pracownia wydzielona projektowaną ścianką działową. W ramach modernizacji pracowni i a przewiduje się następujące roboty budowlane: 12

13 1. montaż ścianki działowej dźwiękochłonnej z podwójnym poszyciem z płyt gipsowo - kartonowych dźwiękoizolacyjnych, na profilach stalowych z wypełnieniem wełną mineralną, grubość ścianki 21 cm, 2. montaż nadproża prefabrykowanego z belek typu L19 długość 150 cm. w miejscu oparcia projektowanego nadproża z belek systemowych typu L19 należy wykonać poduszki betonowe z betonu B20 wysokości ok. 0,14 i 0,16m (na całej szerokości ściany). Następnie z jednej strony ściany działowej wykonać bruzdę na wysokość nadproża i założyć jedną belkę z nadproża. Czynność tę powtórzyć z drugiej strony. Długość nadproży nad drzwiami 150 cm. Nadproże otynkować i pomalować, 3. wykucie otworu drzwiowego o wymiarach 100 x 205 cm w ścianie działowej wejście do 1.8.4a, 4. montaż drzwi i ościeżnicy w systemie stalowo szklanym, szkło bezpieczne, kolor wg uznania Użytkownika, 5. malowanie ścian i sufitu ( z belkami) rodzaj powłoki i kolor wg uznania Użytkownika, 6. wykonanie instalacji elektrycznej i internetowej w pomieszczeniu 4a, 7. wyposażenie wg oddzielnego zestawienia WYMOGI OCHRONY P.POŻAROWEJ Budynek zalicza się do niskich ( wysokość 12 m). Dopuszczalne długości przejść ewakuacyjnych do 40 m i dojść ewakuacyjnych do 30 m zapewnione. Odległość do sąsiedniego budynku wynosi więcej niż 8 m PODRĘCZNY SPRZĘT GAŚNICZY Obiekt należy wyposażyć w podręczny sprzęt gaśniczy (ZLIII lub 500MJ/m2) na każde 100m 2 min.2 kg środka gaśniczego. Uwaga: Na podstawie ROZPORZĄDZENIA MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 16 lipca 2009 roku zmieniające rozporządzenie w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej ( Dz. U. Nr 119 z 2009 poz. 998) 4.1. Uzgodnienia wymagają następujące projekty budowlane: 2) budynku należącego do grupy wysokości: średniowysokie, wysokie lub wysokościowe, zawierającego strefę pożarową zakwalifikowaną do kategorii zagrożenia ludzi ZL III lub ZL IV; 4.2. W przypadku odbudowy, rozbudowy, nadbudowy, przebudowy obiektu budowlanego oraz zmiany związanej z koniecznością zapewnienia drogi pożarowej, a także zmiany sposobu użytkowania obiektu budowlanego, o którym mowa w ust. 1, uzgodnienie jest wymagane, gdy ze względu na charakter lub rozmiar robót niezbędne jest sporządzenie projektu budowlanego, którego rozwiązania projektowe dotyczą warunków ochrony przeciwpożarowej obiektu budowlanego. 13

14 Projekt nie wymaga uzgodnień pod względem ochrony p. pożarowej, gdyż budynek jest zaliczony do niskich a charakter zmian projektowych nie dotyczy warunków ochrony p. pożarowej obiektu budowlanego DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW NA ŚRODOWISKO I ZDROWIE LUDZI a) zapotrzebowanie i jakość wody sposób odprowadzania ścieków bez zmian b) emisja zanieczyszczeń gazowych- brak c) rodzaj i ilość wytwarzanych odpadów brak d) emisja drgań i promieniowania brak e) wpływ na istniejący drzewostan, powierzchnię ziemi - brak 2.8. INFORMACJA O OCHRONIE WARTOŚCI KULTUROWYCH Budynek nie posiada wartości kulturowych INFORMACJA O WPŁYWIE EKSPLOATACJI GÓRNICZEJ Teren nie jest objęty wpływami eksploatacji górniczej INFORMACJA O ZAGROŻENIU DLA ŚRODOWISKA Obiekt z uwagi na swoją funkcję nie stwarza zagrożenia ani dla środowiska ani dla higieny i zdrowia użytkowników INFORMACJA O ZGODNOŚCI Z MIEJSCOWYM PLANEM ZAGOSPODAROWANIA PRZESTRZENNEGO Planowana inwestycja w swoim zakresie jest zgodna z ustaleniami obowiązującego miejscowego planu zagospodarowania przestrzennego OBSZAR ODDZIAŁYWANIA OBIEKTU Obszar oddziaływania obiektu ogranicza się do działki na której obiekt jest usytuowany CHARAKTERYSTYKA ENERGETYCZNA Aktualnie budynek nie spełnia wszystkich wymogów warunków technicznych dotyczących izolacyjności cieplnej. Termomodernizacja obiektu nie wchodzi w zakres planowanych robót budowlanych ANALIZA RACJONALNEGO WYKORZYSTANIA ENERGII Racjonalizacja wykorzystania odnawialnych źródeł energii wymaga zwrócenia uwagi na hybrydowe systemy energetyczne, umożliwiające wzajemne uzupełnianie się zasobów wykorzystywanej energii. Oprócz korzystania z jednego źródła energii istnieje możliwość stworzenia systemu produkcji energii opartego na szeregu osiągalnych zasobów energe- 14

15 tycznych, przy czym należy brać pod uwagę ekonomiczną i techniczną wykonalność technologii. Hybrydowe systemy pozyskiwania energii to połączenie w jeden układ źródeł energii na cele energetyczne, ogrzewania pomieszczeń lub ciepłej wody użytkowej. Wszystkie zastosowane w układzie urządzenia mogą współpracować ze sobą, być wspólnie sterowane i funkcjonować bezpiecznie i ekonomicznie. W czasie pracy podstawowego urządzenia, kiedy jest to możliwe, system przełącza na zasilanie z drugiego ekonomiczniejszego i bardziej ekologicznego źródła. Kiedy drugie źródło przestaje pracować( np. gdy warunki uniemożliwiają pracę urządzenia wykorzystującego alternatywne źródło energii system wraca do zasilania ze źródła podstawowego. Synchronizacją pracy obu źródeł sterują aparatura kontrolno- pomiarowa, czujniki, regulatory i termostaty. W przedmiotowym budynku istnieje alternatywna możliwość zapewnienia wspomagania ogrzewania za pomocą kolektorów słonecznych zlokalizowanych np. obok budynku. Inwestor w najbliższym czasie nie przewiduje modernizacji ogrzewania w budynku UWAGI KOŃCOWE Wszystkie prace rozbiórkowe i wyburzeniowe należy prowadzić tak, aby nie naruszyć konstrukcji nośnej budynku. Wszystkie wymiary należy sprawdzać na budowie z uwagi na mogące wystąpić niedokładności pomiarowe wynikające z braku dostępu do elementów konstrukcyjnych. Wszystkie roboty budowlano montażowe muszą być prowadzone przez doświadczonego wykonawcę pod nadzorem uprawnionego inspektora budowlanego z przestrzeganiem przepisów w zakresie warunków technicznych wykonywania i odbioru robót budowlano montażowych. W przypadku wystąpienia trudności technicznych podczas realizacji remontu obiektu należy porozumieć się z projektantem. 3.0 INFORMACJA O PLANIE BIOZ 3.1. TEMAT OPRACOWANIA Projekt remontu części budynku dla zadania pn. Modernizacja infrastruktury edukacyjnej wspierająca dostosowanie do lokalnego rynku pracy w Zespole Szkół Mechaniczno - Elektrycznych w Żywcu 4.2. INWESTOR Powiat Żywiecki, ul. Krasińskiego 13, Żywiec 3.2. LOKALIZACJA Żywiec ul. Komisji Edukacji Narodowej 3, działka nr ewid. 1722/21, Obręb 0007 Żywiec, województwo śląskie, budynek Zespołu Szkół Mechaniczno-Elektrycznych. 15

16 3.3. PROJEKTANT mgr inż. Krystyna Polak-Bąk upr. nr 191/ ZAKRES ROBÓT Na placu budowy znajduje się obiekt podlegający remontowi. Przewiduje się wykonywanie następujących robót: - malowanie ścian i sufitu - prace remontowe stolarki drzwiowej z wymianą - montaż ścianki działowej - wykucia otworów Przy wykonywaniu robót związanych z remontem nie występuje ryzyko wymagające opracowania planu bioz. I. KOLEJNOŚĆ WYKONYWANYCH ROBÓT: 1.zagospodarowanie placu budowy 2.roboty budowlano montażowe 3.roboty wykończeniowe 4.maszyny i urządzenia techniczne użytkowane na placu budowy Ad.1 Zagospodarowanie placu budowy - ogrodzenie terenu i wyznaczenie stref niebezpiecznych - wykonanie dróg,wejść i przejść dla pieszych - urządzenie pomieszczeń higieniczno sanitarnych i socjalnych - zapewnienie oświetlenia naturalnego i sztucznego - zapewnienie właściwej wentylacji - zapewnienie łączności telefonicznej - urządzenia składowisk materiałów i wyrobów Ad.2 Roboty budowlano- montażowe Zagrożenie występujące przy wykonywaniu robót budowlano montażowych upadek pracownika z wysokości (brak zabezpieczenia obrysu stropodachu, brak zabezpieczenia otworów technologicznych w powierzchni stropodachu, brak zabezpieczenia komina. Ad.3 Roboty wykończeniowe. Zagrożenie występujące przy wykonywaniu robót wykończeniowych: - upadek pracownika z wysokości (brak balustrad ochronnych przy podestach roboczych, rusztowania, brak stosowania sprzętu chroniącego przed upadkiem z wysokości przy wykonywaniu robót związanych z montażem 16

17 i demontażem rusztowania) - uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego przy budowanym lub remontowanym, obiekcie budowlanym (brak wygrodzenia strefy niebezpiecznej) Ad.4.Maszyny i urządzenia techniczne użytkowane na placu budowy - zagrożenie występujące przy wykonywaniu robót budowlanych przy użyciu maszyn i urządzeń technicznych - pochwycenie kończyny górnej lub kończyny dolnej przez napęd (brak pełnej osłony napędu) - porażenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi.) II. SPOSOBY PRZECIWDZIAŁANIA ZAGROŻENIOM BEZPIECZEŃSTWA I ZDROWIA LUDZI Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - szkolenie pracowników w zakresie bhp - zasady postępowania w przypadku wystąpienia zagrożenia - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży obuwia roboczego. Podstawa prawna opracowania Planu BIOZ - ustawa z dnia 26 czerwca 1974r. - Kodeks pracy (t. j. Jedn. DZ.U. z 1998r nr 21poz. 94 z późn. zm. Prawo budowlane - ustawa z dnia 7 lipca 1994 z późniejszymi zmianami (Dz. U. z 2013 r. poz. 1409, z późn. zm. ), Ustawa z dnia 20 lutego 2015 o zmianie ustawy Prawo budowlane oraz niektórych innych ustaw, Dz. U. z dnia 27 marca 2015, poz.443) - ustawa z dnia 21 grudnia 2000r. o dozorze technicznym (Dz.U.Nr122 poz. 1321) - rozporządzenie Ministra Infrastruktury z dnia 27 sierpień 2002r. W sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych,stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi (Dz.U.nr 151 poz. 1256) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U.nr 62 poz. 285) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U.Nr 62 poz. 287) 17

18 - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U.Nr 62 poz. 288) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy (Dz.U.Nr 62 poz. 290) - rozporządzenie Rady Ministrów z dnia 28 maja 1996r. w sprawie profilaktycznych posiłków i napojów (Dz.U.Nr 60 poz. 278) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzesień 1997r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U.Nr 129 poz. 844 z późn. zm.) - rozporządzenie Ministra Gospodarki z dnia 20 wrzesień 2001r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych(dz.u.nr 118 poz.) - rozporządzenie Rady Ministrów z dnia 16 lipca 2002r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz.U.Nr 120 poz. 1021) - rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47poz. 401) - rozporządzenie Ministra infrastruktury z dnia 23 czerwca 2003 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. Nr 120, poz przepisy dotyczące pracy przy wyrobach zawierających azbest opisane w punkcie 4.2 opisu zawartego w projekcie budowlanym termomodernizacji ścian i stropodachu obiektu 18

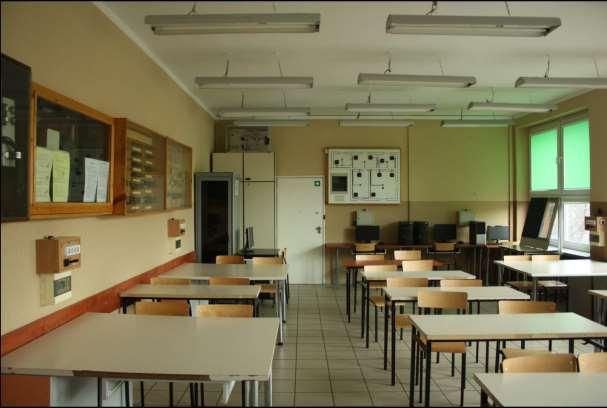

19 1.8.1a Pracownia eksploatacji urządzeń i systemów mechatronicznych dla kwalifikacji E.18 sala nr

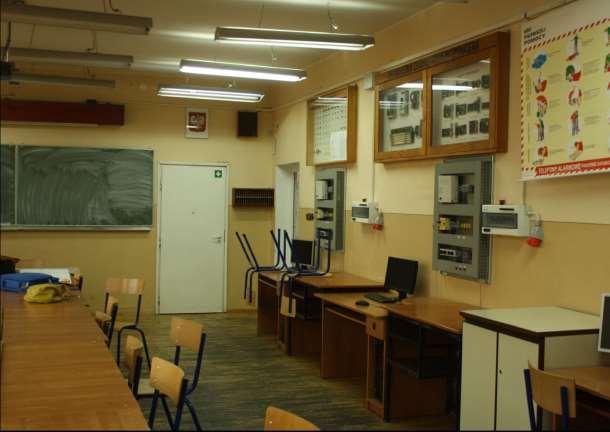

20 1.8.1b Pracownia eksploatacji urządzeń i systemów mechatronicznych dla kwalifikacji E.19 sala nr

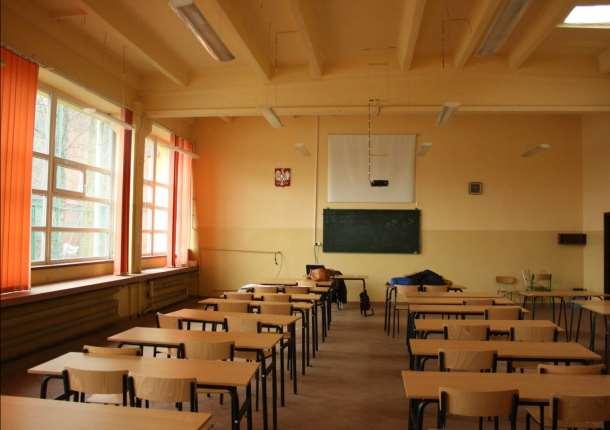

21 1.8.2 Pracownia dla zawodu Technik informatyk sala nr 39 21

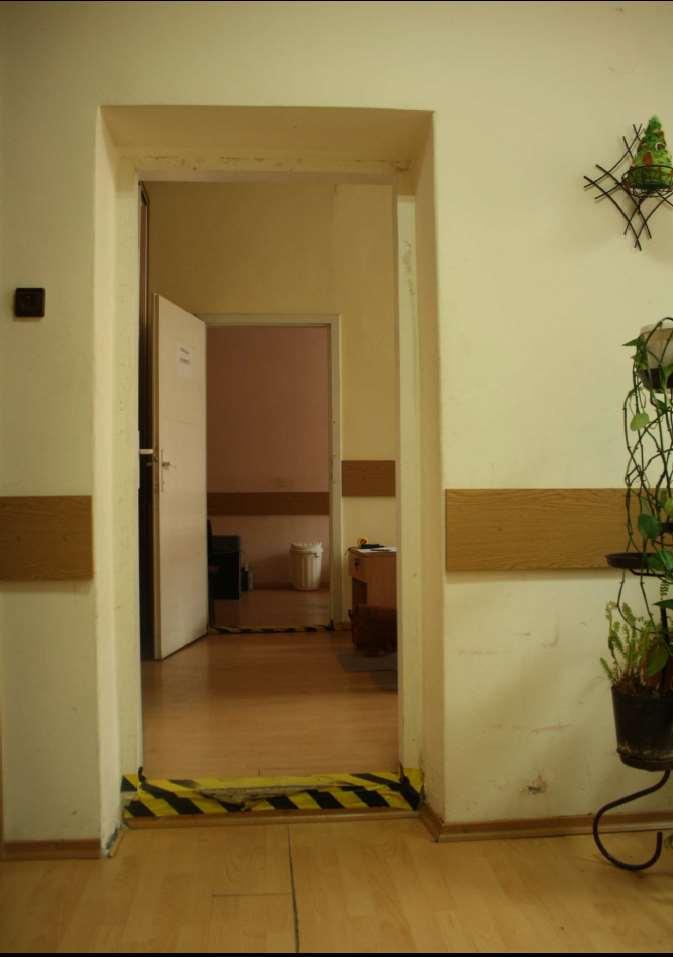

22 1.8.3 Pracownia dla zawodu Technik elektronik/elektryk 3 pomieszczenia 22

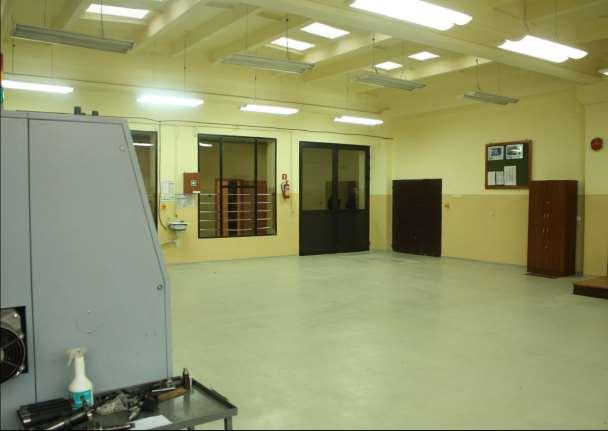

23 1.8.4 Pracownia dla zawodu Technik mechanik 23

24

25 SALA 1 i 2 1: ho=216 hp=75 STEROWNIK PLC 70x90 h=152 STEROWNIK ho=216 ho=216 hp=75 hp=75 PLC x90 h=152 STEROWNIK PLC 70x90 h=152 ho=216 hp= robot przemysłowy na stole montażowym stanowisko do badania procesów ciągłych 4 stanowisko do badania procesów ciągłych STEROWNIK PLC 70x90 h=100 modernizowane stanowiska do programowania sterownika PLC modernizowane stanowiska do programowania sterownika PLC 1.b PRACOWNIA EKSPLOATACJI URZĄDZEŃ I SYSTEMÓW MECHATRONICZNYCH DLA KWALIFIKACJI E.19 Powierzchnia 65,65 m 2 Wysokość pomieszczenia 3,11m istn. posadzka parkiet istn. wentylacja grawitacyjna STEROWNIK PLC 70x90 h=100 2 STEROWNIK PLC 70x90 h= STEROWNIK PLC 70x90 h= hn=200 zaplecze - sprężarka PLANOWANE ROBOTY BUDOWLANE W 1b: - MONTAŻ NAD STANOWISKAMI PRZYŁĄCZY ( P), INSTALACJI PNEUMATYCZNEJ DO 10 BAR I INTERNETOWEJ - MONTAŻ INSTALACJI ELEKTRYCZNEJ TRÓJFAZOWEJ PRZY CZTERECH STANOWISKACH ( NA TRZECH JEST ISTNIEJĄCA - lokalizacja do ustalenia) - MALOWANIE ŚCIAN I SUFITU - CYKLINOWANIE I MALOWANIE PARKIETU - WYPOSAŻENIE WEDŁUG INDYWIDUALNEJ SPECYFIKACJI ZAMAWIAJACEGO Uwaga: Instalacja elektryczna, internetowa, pneumatyczna powinna biegnąć w korytach zaraz nad linią poziomu blatów. sala nr sala nr 224 P P P P istn.szafa internetowa 120 stanowisko rezerwowe 720 modernizowane stanowiska obsługi układów wykonawczych opartych na urządzeniach ze sprężonym powietrzem, hydraulicznych, elektrycznym 1.a PRACOWNIA EKSPLOATACJI URZĄDZEŃ I SYSTEMÓW MECHATRONICZNYCH DLA KWALIFIKACJI E.18 Powierzchnia 65,65 m 2 Wysokość pomieszczenia 3,16m istn. posadzka z płytek gresowych istn. wentylacja grawitacyjna zaplecze - sprężarka PLANOWANE ROBOTY BUDOWLANE W 1a: - MONTAŻ NAD STANOWISKAMI PRZYŁĄCZY ( P) INSTALACJI HYDRAULICZNEJ DO 300 BAR, PNEUMATYCZNEJ DO 10 BAR I INTERNETOWEJ - WYPOSAŻENIE WEDŁUG INDYWIDUALNEJ SPECYFIKACJI ZAMAWIAJACEGO Uwaga: Instalacja elektryczna, internetowa, pneumatyczna i hydrauliczna powinna biegnąć w korytach zaraz nad linią poziomu blatów. modernizowane stanowiska obsługi układów wykonawczych opartych na urządzeniach ze sprężonym powietrzem, hydraulicznych, elektrycznym istn.stół monterskopomiarowy 7 6 P P P P nowoprojektowane ho=216 hp=75 ho=216 hp=75 ho=216 hp= INWESTOR: NAZWA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: POWIAT ŻYWIECKI UL. KRASIŃSKIEGO ŻYWIEC TYTUŁ PROJEKTU: REMONT CZĘŚCI BUDYNKU DLA ZADANIA PN. "MODERNIZACJA INFRASTRUKTURY EDUKACYJNEJ WSPIERAJĄCA DOSTOSOWANIE DO LOKALNEGO RYNKU PRACY". TREŚĆ RYSUNKU: BUDYNEK ZESPOŁU SZKÓŁ MECHANICZNO- ELEKTRYCZNYCH W ŻYWCU - ZADANIE NR PRACOWNIE DYDAKTYCZNE DLA ZAWODU TECHNIK MECHATRONIK W S Z E L K I E P R A W A Z A S T R Z E Ż O N E UL. KOMISJI EDUKACJI NARODOWEJ 3, ŻYWIEC DZIAŁKA NR 1722/21 OBRĘB 0007, ŻYWIEC, JEDN EWID ŻYWIEC KREATUS SP. Z O.O. PROJEKTOWAŁ: OPRACOWAŁ: OPRACOWAŁ: OPRACOWAŁ: NUMER UMOWY: ARCHITEKTONICZNA NUMER PROJEKTU: STADIUM: PROJEKT BUDOWLANY DATA: IMIĘ I NAZWISKO mgr inż.arch. KRYSTYNA POLAK-BĄK inż.arch. TOMASZ ORŁOWSKI ARCHITEKTONICZNA MARZEC 2016 BRANŻA: ARCHITEKTURA NUMER UPRAWNIEŃ: 191/86 SKALA: PODPIS: NUMER RYSUNKU: A.01

26 istn LEGENDA ściany nowoprojektowane, zamurowania szafa dystrybucyjna wys. 210 cm, szer. 80 cm, gł. 100 cm ściany istniejące wykucia, wyburzenia 100 istn. parapet b PRACOWNIA SIECIOWYCH SYSTEMÓW OPERACYJNYCH a PRACOWNIA LOKALNYCH SIECI KOMPUTEROWYCH 3 drukarka sieciowa 5 6 Powierzchnia 60,60 m 2 Wysokość 4,60m istn. posadzka z płytek gresowych istn. wentylacja mechniczna Powierzchnia 54,30 m 2 Wysokość 4,60m istn. posadzka z płytek gresowych istn. wentylacja mechniczna 2 PLANOWANE ROBOTY BUDOWLANE: - MONTAŻ ŚCIANKI DZIAŁOWEJ Z DRZWIAMI - WYKUCIE OTWORU DRZWIOWEGO, - MONTAŻ DRZWI - MALOWANIE ŚCIAN I SUFITU - MONTAŻ INSTALACJI ELEKTRYCZNEJ I SIECI INTERNETOWEJ W KORYCIE NAD BLATEM - DEMONTAŻ NAŚCIENNEJ INSTALACJI ZIMNEJ WODY - WYPOSAŻENIE WEDŁUG ZESTAWIENIA 1 6 serwer stelażowy istniejąca wentylacja mechaniczna istniejąca naścienna instalacja zimnej wody WYKUCIE OTWORU DRZWIOWEGO O WYM.100 X 205 cm MONTAŻ NADPROŻA DŁ. 150 cm MONTAŻ DRZWI hn= ,40m 2 PROJ. ŚCIANKA Z PODWÓJNYM POSZYCIEM Z PŁYT GIPSOWO - KARTONIOWYCH, NA PROFILACH STALOWYCH Z WYPEŁNIENIEM WEŁNĄ MINERALNĄ, WYSOKOŚĆ 4,60 m (do belek stropowych), DŁUGOŚĆ 8,15 m DRZWI 80 X 200 cm, WARSZTATY SALA 39 INWESTOR: NAZWA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: POWIAT ŻYWIECKI UL. KRASIŃSKIEGO ŻYWIEC BUDYNEK ZESPOŁU SZKÓŁ MECHANICZNO- ELEKTRYCZNYCH W ŻYWCU - ZADANIE NR 1.8 TYTUŁ PROJEKTU: REMONT CZĘŚCI BUDYNKU DLA ZADANIA PN. "MODERNIZACJA INFRASTRUKTURY EDUKACYJNEJ WSPIERAJĄCA DOSTOSOWANIE DO LOKALNEGO RYNKU PRACY". TREŚĆ RYSUNKU: 2. PRACOWNIA DLA ZAWODU TECHNIK INFORMATYK W S Z E L K I E P R A W A Z A S T R Z E Ż O N E UL. KOMISJI EDUKACJI NARODOWEJ 3, ŻYWIEC DZIAŁKA NR 1722/21 OBRĘB 0007, ŻYWIEC, JEDN EWID ŻYWIEC KREATUS SP. Z O.O. PROJEKTOWAŁ: OPRACOWAŁ: OPRACOWAŁ: OPRACOWAŁ: NUMER UMOWY: ARCHITEKTONICZNA NUMER PROJEKTU: STADIUM: PROJEKT BUDOWLANY DATA: IMIĘ I NAZWISKO mgr inż.arch. KRYSTYNA POLAK-BĄK inż.arch. TOMASZ ORŁOWSKI ARCHITEKTONICZNA MAJ 2016 BRANŻA: ARCHITEKTURA NUMER UPRAWNIEŃ: 191/86 SKALA: PODPIS: NUMER RYSUNKU: A.02

27 3. PRACOWNIA DLA ZAWODU TECHNIK ELEKTRONIK / ELEKTRYK 3a. Pracownia montażu i eksploatacji inst. elektr. oraz instalacji i eksploatcji urządzeń elektronicznych Powierzchnia 46,80 m 2 Wysokość 3,07-3,18 m 209 istn DEMONTAŻ DRZWI Z FRAMUGA WYKUCIE OTWORU O SZER. 230 cm DO SUFITU 1.DEMONTAŻ DRZWI Z FRAMUGA WYKUCIE OTWORU O SZER. 230 cm DO SUFITU stanowisko opracowania przykładowych zadań zawodowych ho=213 ho=213 ho=213 hp=74 hp=74 hp= Pomieszczenie kasy 6. blat 240 x 60 cm blat 240 x 60 cm 6. blat 120 x 60 cm 6. blat 240 x 60 cm ,00m ,12m 2 hpom=318 4 kpl. stanowiska do testowania maszyn i obwodów 15,84m elektrycznych istn. istniejący próg 2 cm istniejący próg 2 cm ±0, ,3% 200 ±0,02 hn=183 +0, kpl. - Zestawy doświadczalne (trenażery) z układami elektrycznymi i elektronicznymi przystosowane do pomiarów parametrów. 6. blat 240 x 60 cm blat 240 x 60 cm hn=194 hn=183 +0,13 15,96m DEMONTAŻ DRZWI 0 WYM. 78 x194 cm POWIĘKSZENIE OTWORU DRZWIOWEGO MONTAŻ NADPROŻA DŁ. 150 CM MONTAŻ DRZWI 90 x 200 Z FRAMUGĄ istniejąca szafa POCHYLNIA O WYM. 230 x 60 cm SPADEK 13,3 % < 15 % istniejąca wentylacja grawitacyjna istniejąca szafa PLANOWANE ROBOTY BUDOWLANE: 1. WYKUCIE OTWORÓW O WYM. 230 X 316 CM ( DO SUFITU) W 2 ŚCIANACH DZIAŁOWYCH GR.30 CM 2. WYMIANA DRZWI Z FRAMUGĄ, POWIĘKSZENIE OTWORU, MONTAŻ NADPROŻA 3. WYKONANIE POCHYLNI NA FRAGMENCIE PODŁOGI PRZY PROGU, ZA POMOCĄ PŁYT STYROPIANU I WYLEWKI BETONOWEJ NA FOLII 4. DEMONTAŻ POSADZKI PCV 5. UŁOŻENIE NOWEJ POSADZKI PCV 6. MONTAŻ BLATÓW O WYMIARACH 120 x 60 I 240 x 60 cm DLA UNIWERASALNYCH STANOWISK DYDAKTYCZNYCH 7. MALOWANIE ŚCIAN I SUFITU 8. MONTAŻ INSTALACJI ELEKTRYCZNEJ I SIECI INTERNETOWEJ WYPOSAŻENIE WEDŁUG ODDZIELNEGO ZESTAWIENIA POMIESZCZENIA BIUROWE, KASA, ARCHIWUM INWESTOR: NAZWA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: POWIAT ŻYWIECKI UL. KRASIŃSKIEGO ŻYWIEC TYTUŁ PROJEKTU: REMONT CZĘŚCI BUDYNKU DLA ZADANIA PN. "MODERNIZACJA INFRASTRUKTURY EDUKACYJNEJ WSPIERAJĄCA DOSTOSOWANIE DO LOKALNEGO RYNKU PRACY". TREŚĆ RYSUNKU: BUDYNEK ZESPOŁU SZKÓŁ MECHANICZNO- ELEKTRYCZNYCH W ŻYWCU - ZADANIE NR PRACOWNIA DLA ZAWODU TECHNIK ELEKTRONIK / ELEKTRYK W S Z E L K I E P R A W A Z A S T R Z E Ż O N E UL. KOMISJI EDUKACJI NARODOWEJ 3, ŻYWIEC DZIAŁKA NR 1722/21 OBRĘB 0007, ŻYWIEC, JEDN EWID ŻYWIEC KREATUS SP. Z O.O. LEGENDA ±0,00 ściany istniejące wykucia, wyburzenia istniejący poziom podłogi PROJEKTOWAŁ: OPRACOWAŁ: OPRACOWAŁ: OPRACOWAŁ: NUMER UMOWY: ARCHITEKTONICZNA NUMER PROJEKTU: STADIUM: PROJEKT BUDOWLANY DATA: IMIĘ I NAZWISKO mgr inż.arch. KRYSTYNA POLAK-BĄK inż.arch. TOMASZ ORŁOWSKI ARCHITEKTONICZNA MAJ 2016 BRANŻA: ARCHITEKTURA NUMER UPRAWNIEŃ: 191/86 SKALA: PODPIS: NUMER RYSUNKU: A.03

28 ho=239 hp=56 ho=239 hp= ho=239 hp= stanowiska dydaktyczne 570 ho=264 hp=100 MONTAŻ NADPROŻA WYKUCIE OTWORU DRZWIOWEGO 100x205 MONTAŻ DRZWI Z FRAMUGĄ WARSZTATY SALA 59 hn= istn. podium nauczyciela stanowisko komputerowe 90 4.a PRACOWNIA TECHNOLOGII MECHANICZNEJ PROJEKTOWANA ŚCIANKA DZIAŁOWA DŻWIĘKOCHŁONNA - Powierzchnia 55,00 m 2 Wysokość 4,44 m stanowiska dydaktyczne demontaż i dopasowanie stalowej kraty proj. ścianka przylegająca do framugi okna nad i pod parapetem 4. PRACOWNIA DLA ZAWODU TECHNIK- MECHANIK hpom= ,14m2 PROJ. ŚCIANKA DŻWIĘKOCHŁONNA Z PODWÓJNYM POSZYCIEM Z PŁYT GIPSOWO - KARTONIOWYCH DŻWIĘKOIZOLACYJNYCH, NA PROFILACH STALOWYCH Z WYPEŁNIENIEM WEŁNĄ MINERALNĄ istn. FREZARKA Powierzchnia 93,80 m 2 Wysokość 4,44m istn. posadzka przemysłowa istn. wentylacja mechniczna istn. TOKARKA PLANOWANE ROBOTY BUDOWLANE: - WYKONANIE INSTALACJI ELEKTRRYCZNEJ I INTERNETOWEJ W POMIESZCZ. 4a - MONTAŻ ŚCIANY DZIAŁOWEJ DŻWIĘKOCHŁONNEJ Z DRZWIAMI 900X200 cm - MONTAŻ NADPROŻA DŁ. 150 CM - WYKUCIE OTWORU DRZWIOWEGO 100 x 205 cm - MONTAŻ DRZWI Z FRAMUGĄ - MALOWANIE ŚCIAN I SUFITU LEGENDA ściany nowoprojektowane, zamurowania ściany istniejące wykucia, wyburzenia INWESTOR: NAZWA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: POWIAT ŻYWIECKI UL. KRASIŃSKIEGO ŻYWIEC BUDYNEK ZESPOŁU SZKÓŁ MECHANICZNO- ELEKTRYCZNYCH W ŻYWCU - ZADANIE NR 1.8 TYTUŁ PROJEKTU: REMONT CZĘŚCI BUDYNKU DLA ZADANIA PN. "MODERNIZACJA INFRASTRUKTURY EDUKACYJNEJ WSPIERAJĄCA DOSTOSOWANIE DO LOKALNEGO RYNKU PRACY". TREŚĆ RYSUNKU: 4. PRACOWNIA DLA ZAWODU TECHNIK MECHANIK W S Z E L K I E P R A W A Z A S T R Z E Ż O N E UL. KOMISJI EDUKACJI NARODOWEJ 3, ŻYWIEC DZIAŁKA NR 1722/21 OBRĘB 0007, ŻYWIEC, JEDN EWID ŻYWIEC KREATUS SP. Z O.O. PROJEKTOWAŁ: OPRACOWAŁ: OPRACOWAŁ: OPRACOWAŁ: NUMER UMOWY: ARCHITEKTONICZNA NUMER PROJEKTU: STADIUM: PROJEKT BUDOWLANY DATA: IMIĘ I NAZWISKO mgr inż.arch. KRYSTYNA POLAK-BĄK inż.arch. TOMASZ ORŁOWSKI ARCHITEKTONICZNA MAJ 2016 BRANŻA: ARCHITEKTURA NUMER UPRAWNIEŃ: 191/86 SKALA: PODPIS: NUMER RYSUNKU: A.04
