Ochrona przeciwprzepięciowa linii zasilania 12, 24, 48V OVP-x/x/x- BOX OVP-1/x/x-BOX - Jednokanałowa ochrona linii zasilania

Transkrypt

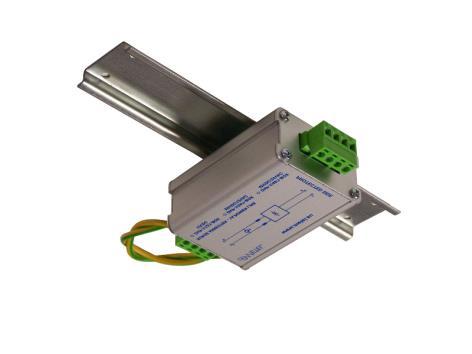

1 * + DIN35-LOCK* Wykonanie przemysłowe Dwustopniowa ochrona NAZWA KOD UWAGA OVP-1/12/ x 12VDC/1A nebo 6VAC/1A OVP-1/24/ x 24VDC/1A nebo 24VAC/1A OVP-2/12/ x 12VDC/1A nebo 6VAC/1A OVP-2/24/ x 24VDC/1A nebo 24VAC/1A * Držák na DIN35 a rovný podklad je součástí balení. Galwanicznie izolowana zworka PE Temperatura pracy 40 C do +70 C NAZWA KOD UWAGA OVP-1/12/ x 12VDC/3A nebo 6VAC/3A OVP-1/24/ x 24VDC/3A nebo 12VAC/3A OVP-1/24/ x 24VDC/10A nebo 24VAC/10A OVP-1/48/ x 48VDC/10A OVP-1/x/x- - Jednokanałowa ochrona linii zasilania max.10m OVP-1/x/ 1,(3),(10)- max. 1A /3A / 10A Zasilanie AC/DC 12V, 24V, 48V OVP-2/x/x- - Dwukanałowa ochrona linii zasilania max.10m OVP-2/x/1- max. 1A max. 1A Zasilanie AC/DC 12V, 24V, 48V Test C2 dla IEC61643: Fala prądowa -1kA 8/20us Napięcie wyjściowe Napięcie wyjściowe Fala prądowa +1kA 8/20us 1/5

2 Opis i parametry techniczne OVP-x/x/x są to zabezpieczenia przeciwprzepięciowe torów zasilających 12, 24 i 48V z maksymalnym prądem 1A, 3A lub 10A. Uziemiający zacisk PE jest odseparowany galwanicznie od zacisków linii danych. Parametr Wartość Jednostka Ochrona przepięciowa Ilość chronionych linii 1 (OVP-1/x/x), 2 (OVP-2/x/x) Parametry linii zasilania x/12/1 x/24/1 x/48/1 x/24/10 x/48/10 1/12/3 1/24/3 Znamionowe napięcie pracy VDC Maksymalne napięcie pracy DC V Maksymalne napięcie pracy AC V Znamionowe prąd pracy A Ochrona przepięciowa Linia - linia C2 nominalny prąd wyładowczy In (8/20) ka C2 max Ochrona przepięciowa (8/20) ka Poziom ochrony Up przy In V Ochrona przepięciowa Linka - PE C2 nominalny prąd wyładowczy In (8/20) ka C2 max ochrona przepięciowa (8/20) ka Poziom ochrony Up przy In V Środowisko Temp. pracy C Temp. składowania C Budowa Wymiary sz. / wys. / dł. : str. 3 Waga 0,14 kg Podłączenie dwudzielne zaciski Podłączenie PE przewód 2,5 mm2 Trwałość godzin Testowano wg IEC61643: Producent zastrzega sobie prawo do zmian parametrów technicznych bez wcześniejszego uprzedzenia. Instalacja i ustawienia 1. Przymocować urządzenie do podstawy. 2. Uziemić zielonożółty przewód do najbliższego punktu uziemienia (z zgodnie z obowiązującymi przepisami). 3. Podłączyć źródło napięcia do zacisków po stronie niechronionej, a urządzenie po stronie chronionej. Instalacja na zewnątrz budynków Ochrona przepięciowa zapewnia niezawodne działanie nawet przy instalacji poza budynkiem. Zaleca się umieszczenie wszystkich urządzeń i przewodów w obszarze ochronnym uziomu, tj strefie ZBO0 B wg normy IEC Każdy z kanałów jest podwójnie zabezpieczony : OVP - ochrona klasy D składająca się z odgromników - zabezpieczenie warystorowe ZBO0 A ZBO0 B OVP Instalacja odgromowa Ochronnik oraz kamera w ochronnym paśmie instalacji odgromowej. Uziemienie 2/5

3 30,00 30,00 70,00 Wymiary OVP- 51,50 51,50 60,00 51,50 51,50 3/5

4 Podłączenie OVP-1/x/10- Do zacisków 1 i 3 lub 2 i 4, gdzie możliwe jest przepięcie, podłącz napięcie zasilania. Chronione urządzenie podłącz do zacisków 1 i 3 lub 2 i 4 na wyjściu PROTECTED SIDE. Zaciski 1 i 2 są wzajemnie połączone. Zaciski 3 i 4 są wzajemnie połączone. Podłączenie OVP-2/x/1- CH1 - Kanał 1, do zacisków 1 i 2, gdzie możliwe jest przepięcie, podłącz napięcie zasilania. Chronione urządzenie podłącz do zacisków 1 i 2 na wyjściu PROTECTED SIDE. CH2 - Kanał 2, do zacisków 3 i 4, gdzie możliwe jest przepięcie, podłącz napięcie zasilania. Chronione urządzenie podłącz do zacisków 3 i 4 na wyjściu PROTECTED SIDE. Podłączenie zacisków wejściowych i wyjściowych jest "równoważne". Przykład: Jeśli podłączysz dodatnie napięcie do zacisku 1, napięcie to znajdzie się na zacisku 1 chronionej strony. 4/5

5 Podłączenie OVP-1/x/1- CH1 - Kanał 1, do zacisków 1 i 2, gdzie możliwe jest przepięcie, podłącz napięcie zasilania. Chronione urządzenie podłącz do zacisków 1 i 2 na wyjściu PROTECTED SIDE. Podłączenia zacisków wejściowych 1 i 2 są "równoważne". Wejścia i wyjścia zacisków 3 i 4 nie są podłączone. Przykład: Jeśli podłączysz dodatnie napięcie do zacisku 1, napięcie to znajdzie się na zacisku 1 chronionej strony. 5/5
