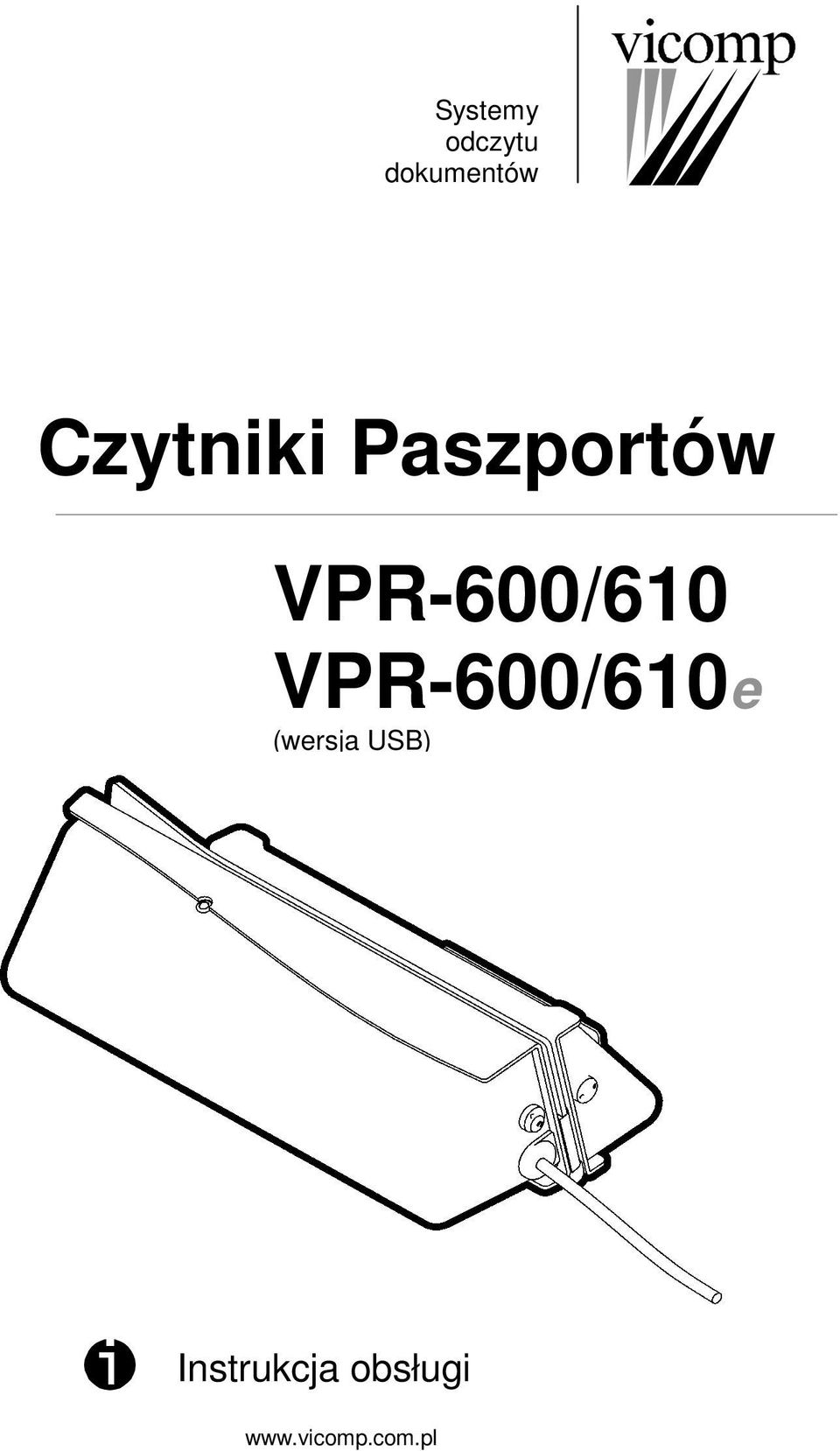

1 Systemy odczytu dokumentów Czytniki Paszportów VPR-600/610 VPR-600/610e (wersja USB) Instrukcja obsługi

2

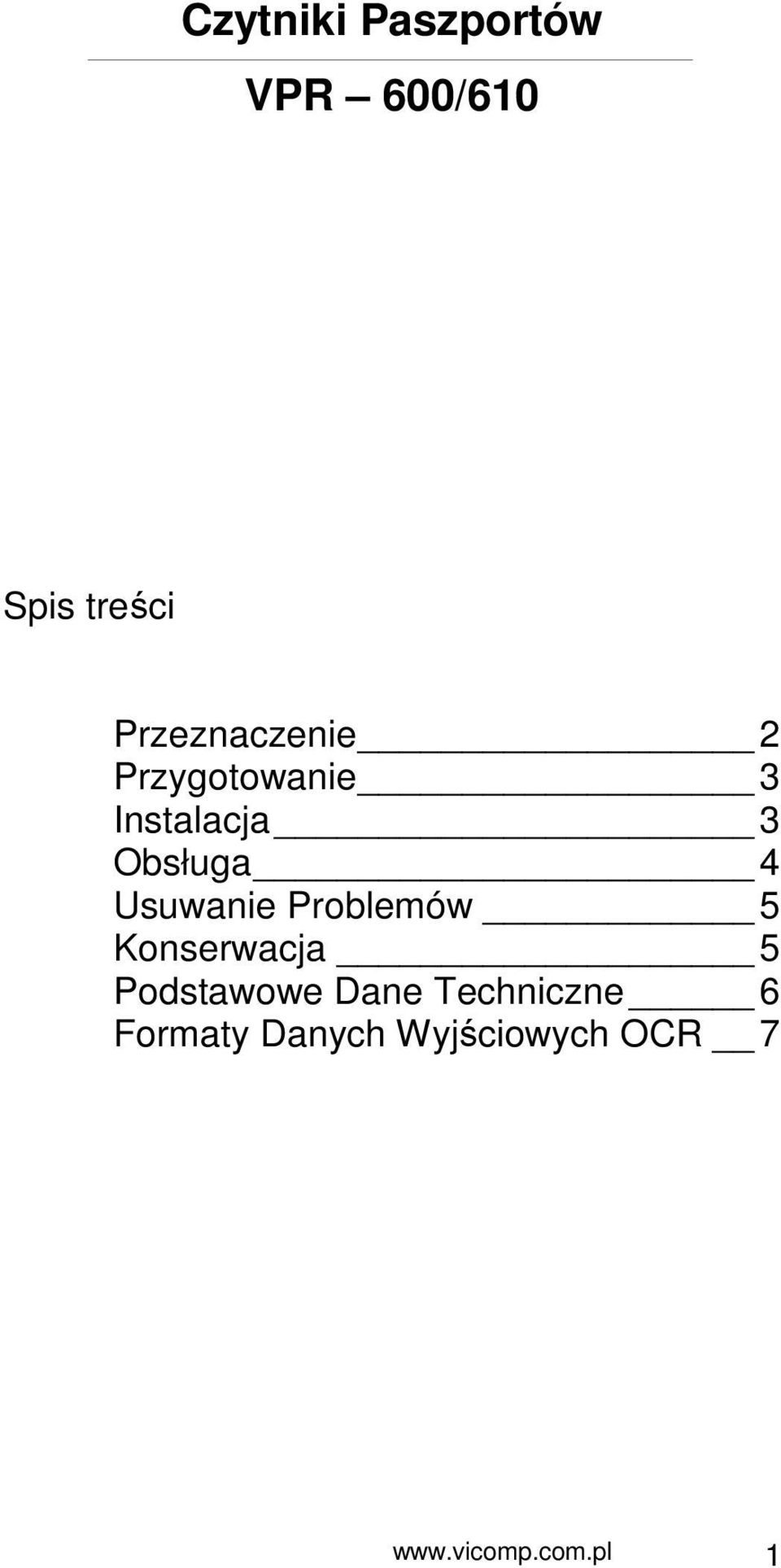

3 Czytniki Paszportów VPR 600/610 Spis treści Przeznaczenie 2 Przygotowanie 3 Instalacja 3 Obsługa 4 Usuwanie Problemów 5 Konserwacja 5 Podstawowe Dane Techniczne 6 Formaty Danych Wyjściowych OCR 7 1

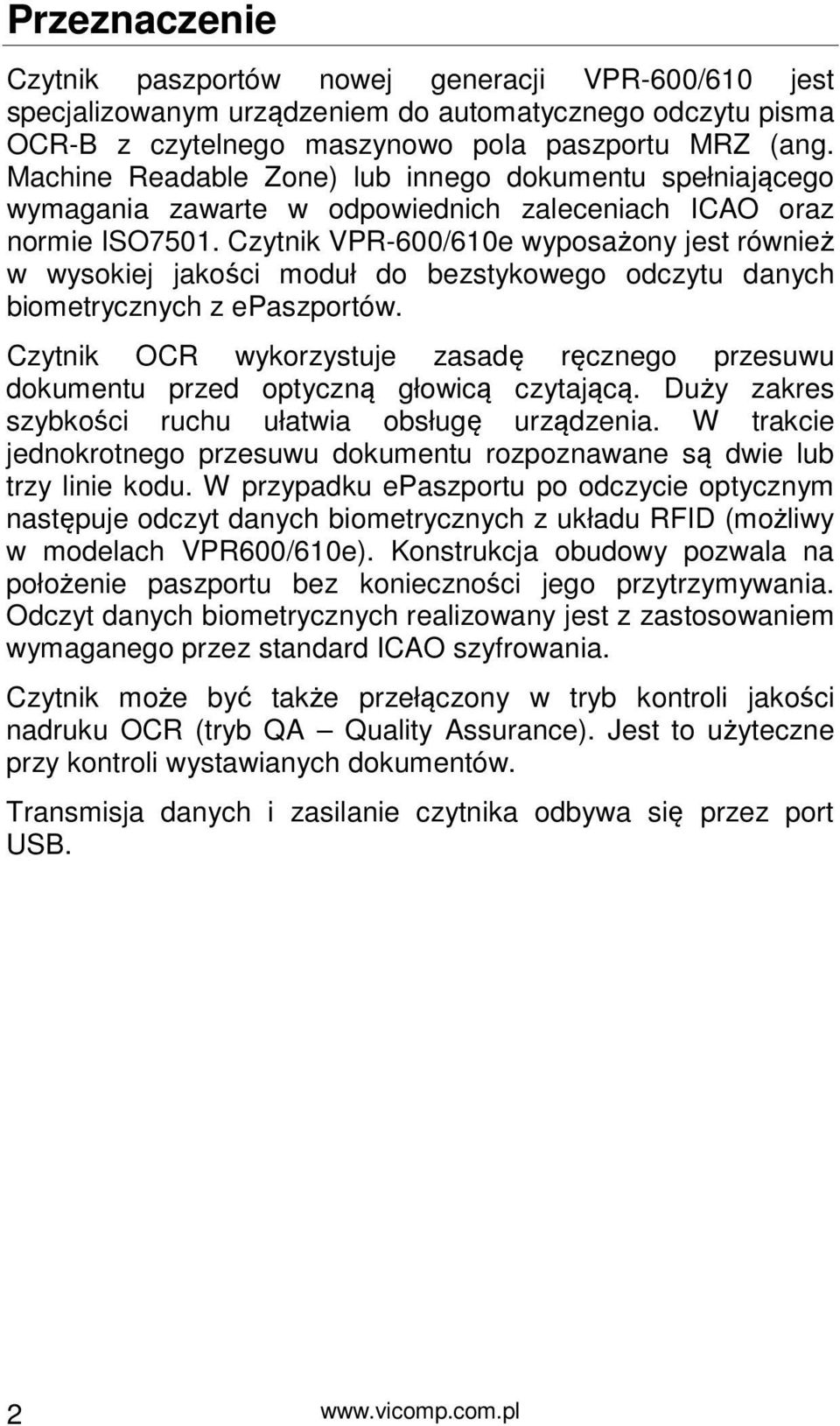

4 Przeznaczenie Czytnik paszportów nowej generacji VPR-600/610 jest specjalizowanym urządzeniem do automatycznego odczytu pisma OCR-B z czytelnego maszynowo pola paszportu MRZ (ang. Machine Readable Zone) lub innego dokumentu spełniającego wymagania zawarte w odpowiednich zaleceniach ICAO oraz normie ISO7501. Czytnik VPR-600/610e wyposażony jest również w wysokiej jakości moduł do bezstykowego odczytu danych biometrycznych z epaszportów. Czytnik OCR wykorzystuje zasadę ręcznego przesuwu dokumentu przed optyczną głowicą czytającą. Duży zakres szybkości ruchu ułatwia obsługę urządzenia. W trakcie jednokrotnego przesuwu dokumentu rozpoznawane są dwie lub trzy linie kodu. W przypadku epaszportu po odczycie optycznym następuje odczyt danych biometrycznych z układu RFID (możliwy w modelach VPR600/610e). Konstrukcja obudowy pozwala na położenie paszportu bez konieczności jego przytrzymywania. Odczyt danych biometrycznych realizowany jest z zastosowaniem wymaganego przez standard ICAO szyfrowania. Czytnik może być także przełączony w tryb kontroli jakości nadruku OCR (tryb QA Quality Assurance). Jest to użyteczne przy kontroli wystawianych dokumentów. Transmisja danych i zasilanie czytnika odbywa się przez port USB. 2

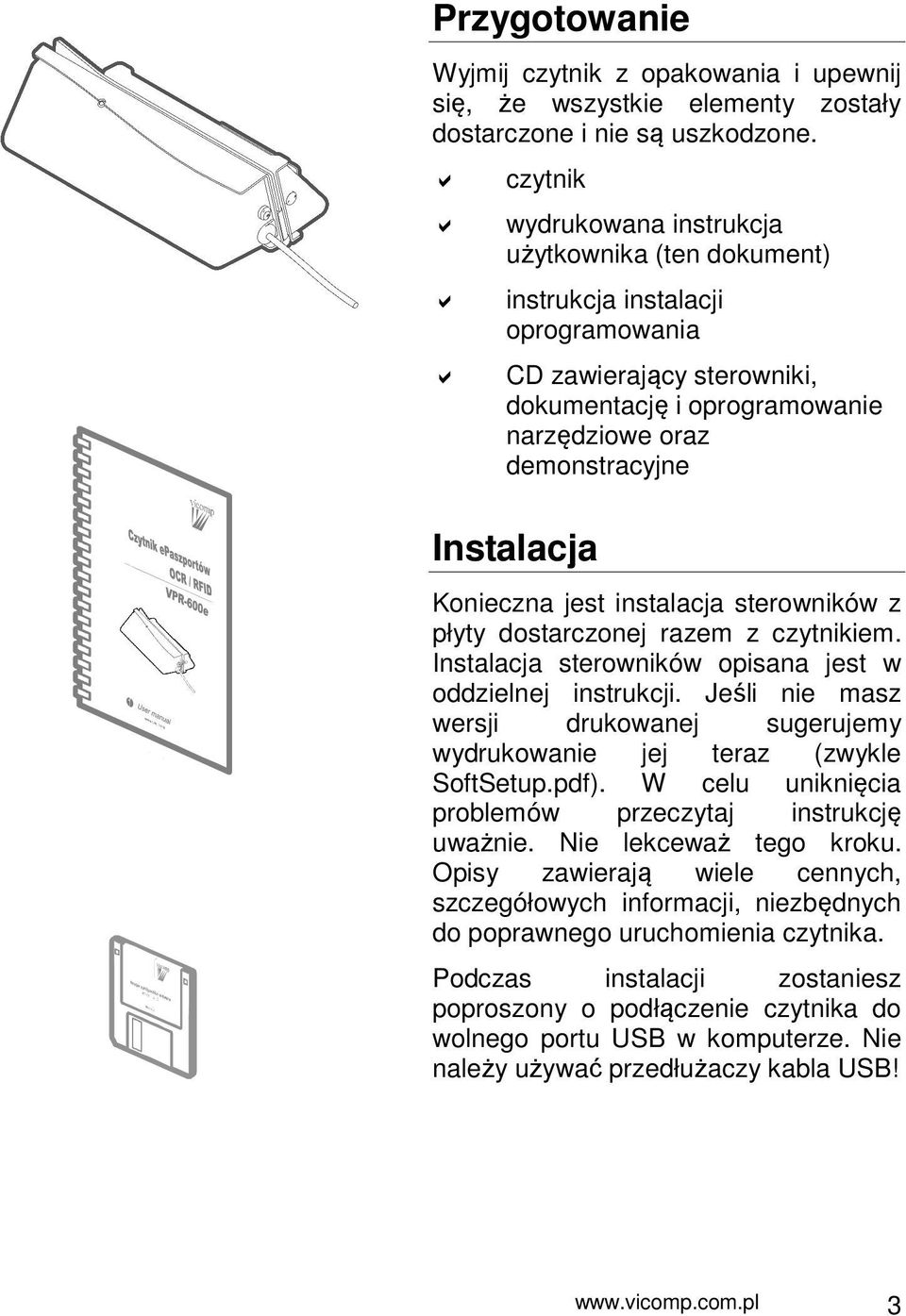

5 Przygotowanie Wyjmij czytnik z opakowania i upewnij się, że wszystkie elementy zostały dostarczone i nie są uszkodzone. czytnik wydrukowana instrukcja użytkownika (ten dokument) instrukcja instalacji oprogramowania CD zawierający sterowniki, dokumentację i oprogramowanie narzędziowe oraz demonstracyjne Instalacja Konieczna jest instalacja sterowników z płyty dostarczonej razem z czytnikiem. Instalacja sterowników opisana jest w oddzielnej instrukcji. Jeśli nie masz wersji drukowanej sugerujemy wydrukowanie jej teraz (zwykle SoftSetup.pdf). W celu uniknięcia problemów przeczytaj instrukcję uważnie. Nie lekceważ tego kroku. Opisy zawierają wiele cennych, szczegółowych informacji, niezbędnych do poprawnego uruchomienia czytnika. Podczas instalacji zostaniesz poproszony o podłączenie czytnika do wolnego portu USB w komputerze. Nie należy używać przedłużaczy kabla USB! 3

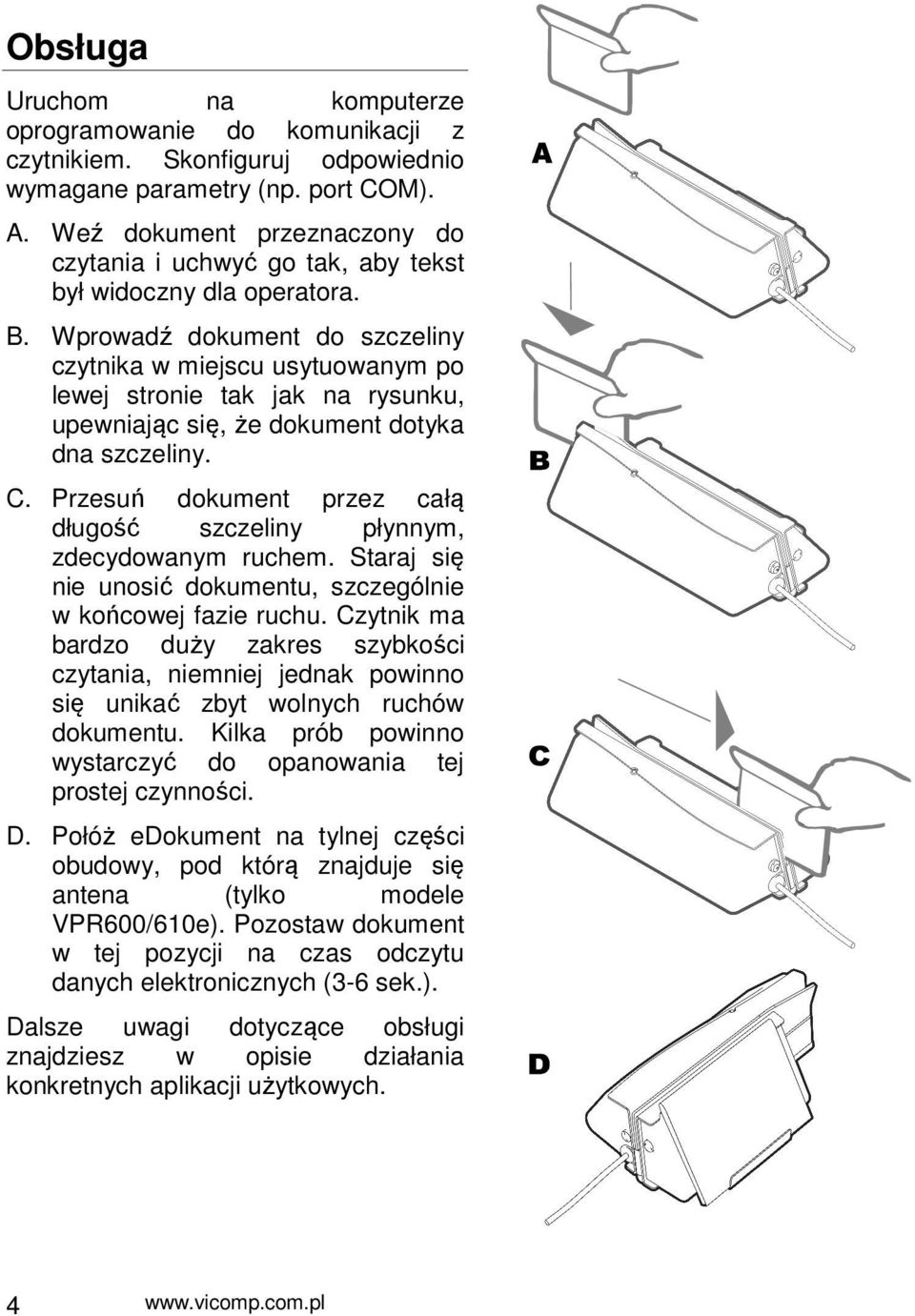

6 Obsługa Uruchom na komputerze oprogramowanie do komunikacji z czytnikiem. Skonfiguruj odpowiednio wymagane parametry (np. port COM). A. Weź dokument przeznaczony do czytania i uchwyć go tak, aby tekst był widoczny dla operatora. B. Wprowadź dokument do szczeliny czytnika w miejscu usytuowanym po lewej stronie tak jak na rysunku, upewniając się, że dokument dotyka dna szczeliny. C. Przesuń dokument przez całą długość szczeliny płynnym, zdecydowanym ruchem. Staraj się nie unosić dokumentu, szczególnie w końcowej fazie ruchu. Czytnik ma bardzo duży zakres szybkości czytania, niemniej jednak powinno się unikać zbyt wolnych ruchów dokumentu. Kilka prób powinno wystarczyć do opanowania tej prostej czynności. D. Połóż edokument na tylnej części obudowy, pod którą znajduje się antena (tylko modele VPR600/610e). Pozostaw dokument w tej pozycji na czas odczytu danych elektronicznych (3-6 sek.). Dalsze uwagi dotyczące obsługi znajdziesz w opisie działania konkretnych aplikacji użytkowych. 4

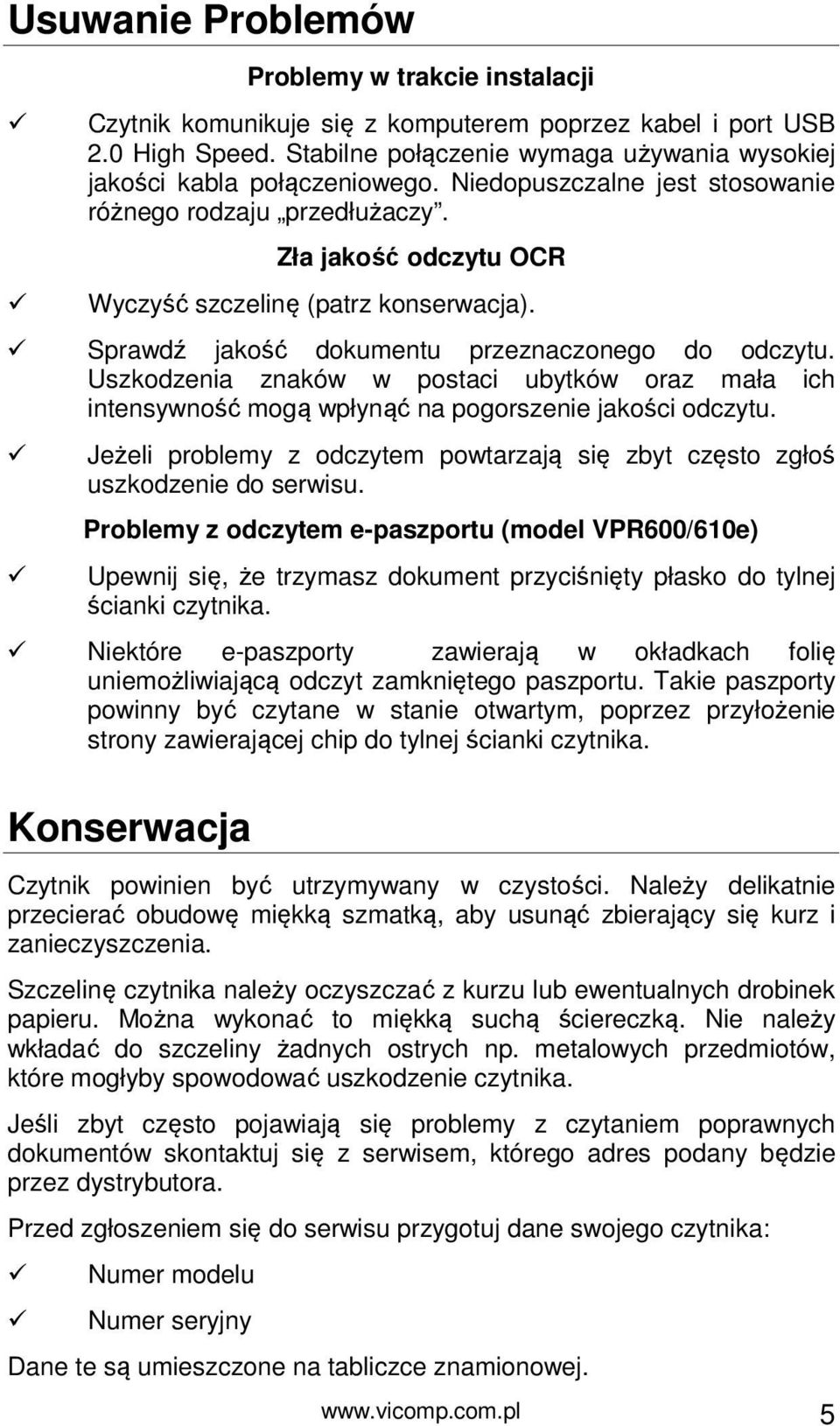

7 Usuwanie Problemów Problemy w trakcie instalacji Czytnik komunikuje się z komputerem poprzez kabel i port USB 2.0 High Speed. Stabilne połączenie wymaga używania wysokiej jakości kabla połączeniowego. Niedopuszczalne jest stosowanie różnego rodzaju przedłużaczy. Zła jakość odczytu OCR Wyczyść szczelinę (patrz konserwacja). Sprawdź jakość dokumentu przeznaczonego do odczytu. Uszkodzenia znaków w postaci ubytków oraz mała ich intensywność mogą wpłynąć na pogorszenie jakości odczytu. Jeżeli problemy z odczytem powtarzają się zbyt często zgłoś uszkodzenie do serwisu. Problemy z odczytem e-paszportu (model VPR600/610e) Upewnij się, że trzymasz dokument przyciśnięty płasko do tylnej ścianki czytnika. Niektóre e-paszporty zawierają w okładkach folię uniemożliwiającą odczyt zamkniętego paszportu. Takie paszporty powinny być czytane w stanie otwartym, poprzez przyłożenie strony zawierającej chip do tylnej ścianki czytnika. Konserwacja Czytnik powinien być utrzymywany w czystości. Należy delikatnie przecierać obudowę miękką szmatką, aby usunąć zbierający się kurz i zanieczyszczenia. Szczelinę czytnika należy oczyszczać z kurzu lub ewentualnych drobinek papieru. Można wykonać to miękką suchą ściereczką. Nie należy wkładać do szczeliny żadnych ostrych np. metalowych przedmiotów, które mogłyby spowodować uszkodzenie czytnika. Jeśli zbyt często pojawiają się problemy z czytaniem poprawnych dokumentów skontaktuj się z serwisem, którego adres podany będzie przez dystrybutora. Przed zgłoszeniem się do serwisu przygotuj dane swojego czytnika: Numer modelu Numer seryjny Dane te są umieszczone na tabliczce znamionowej. 5

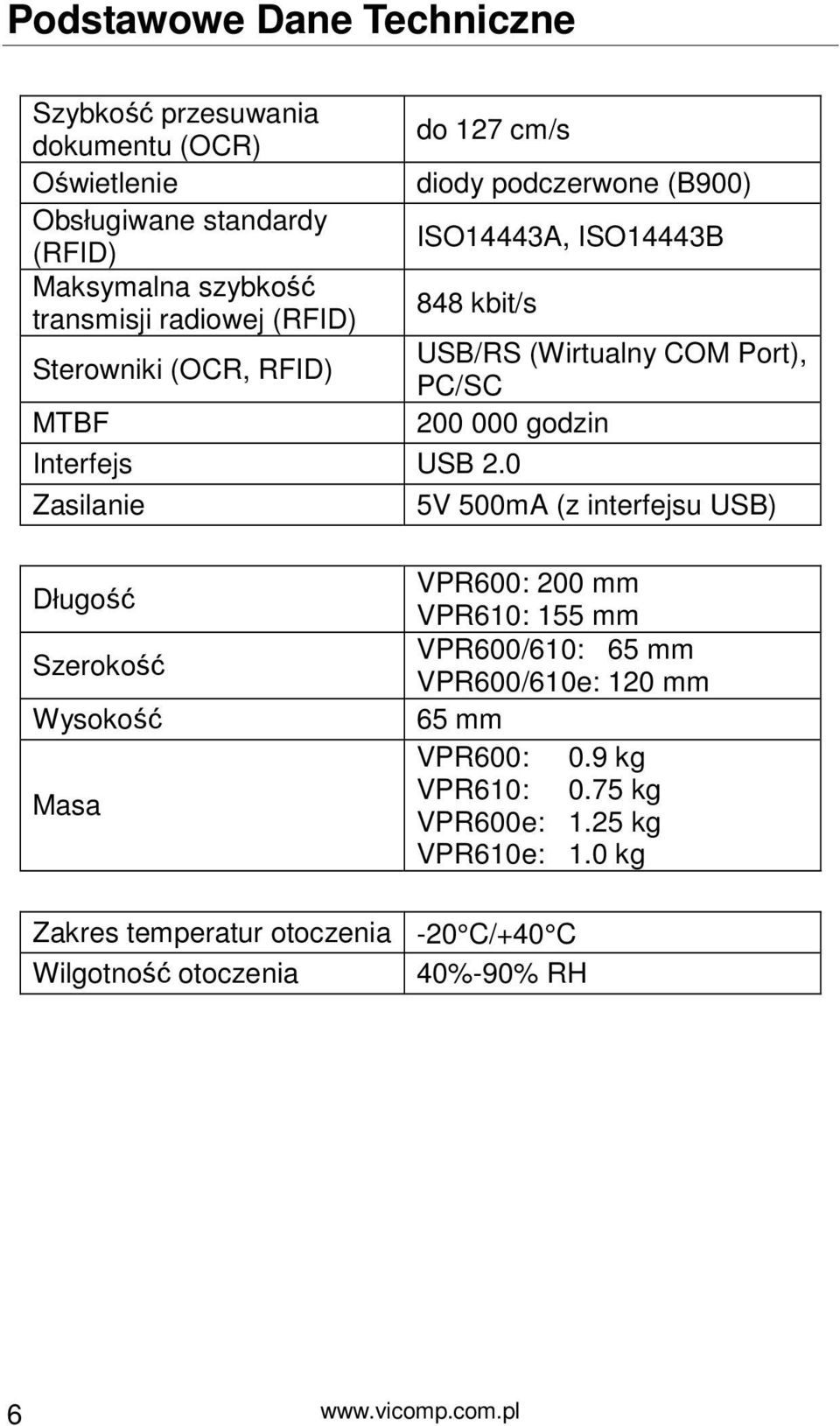

8 Podstawowe Dane Techniczne Szybkość przesuwania dokumentu (OCR) Oświetlenie Obsługiwane standardy (RFID) Maksymalna szybkość transmisji radiowej (RFID) Sterowniki (OCR, RFID) MTBF do 127 cm/s diody podczerwone (B900) ISO14443A, ISO14443B 848 kbit/s Interfejs USB 2.0 Zasilanie USB/RS (Wirtualny COM Port), PC/SC godzin 5V 500mA (z interfejsu USB) Długość Szerokość Wysokość Masa VPR600: 200 mm VPR610: 155 mm VPR600/610: 65 mm VPR600/610e: 120 mm 65 mm VPR600: 0.9 kg VPR610: 0.75 kg VPR600e: 1.25 kg VPR610e: 1.0 kg Zakres temperatur otoczenia -20 C/+40 C Wilgotność otoczenia 40%-90% RH 6

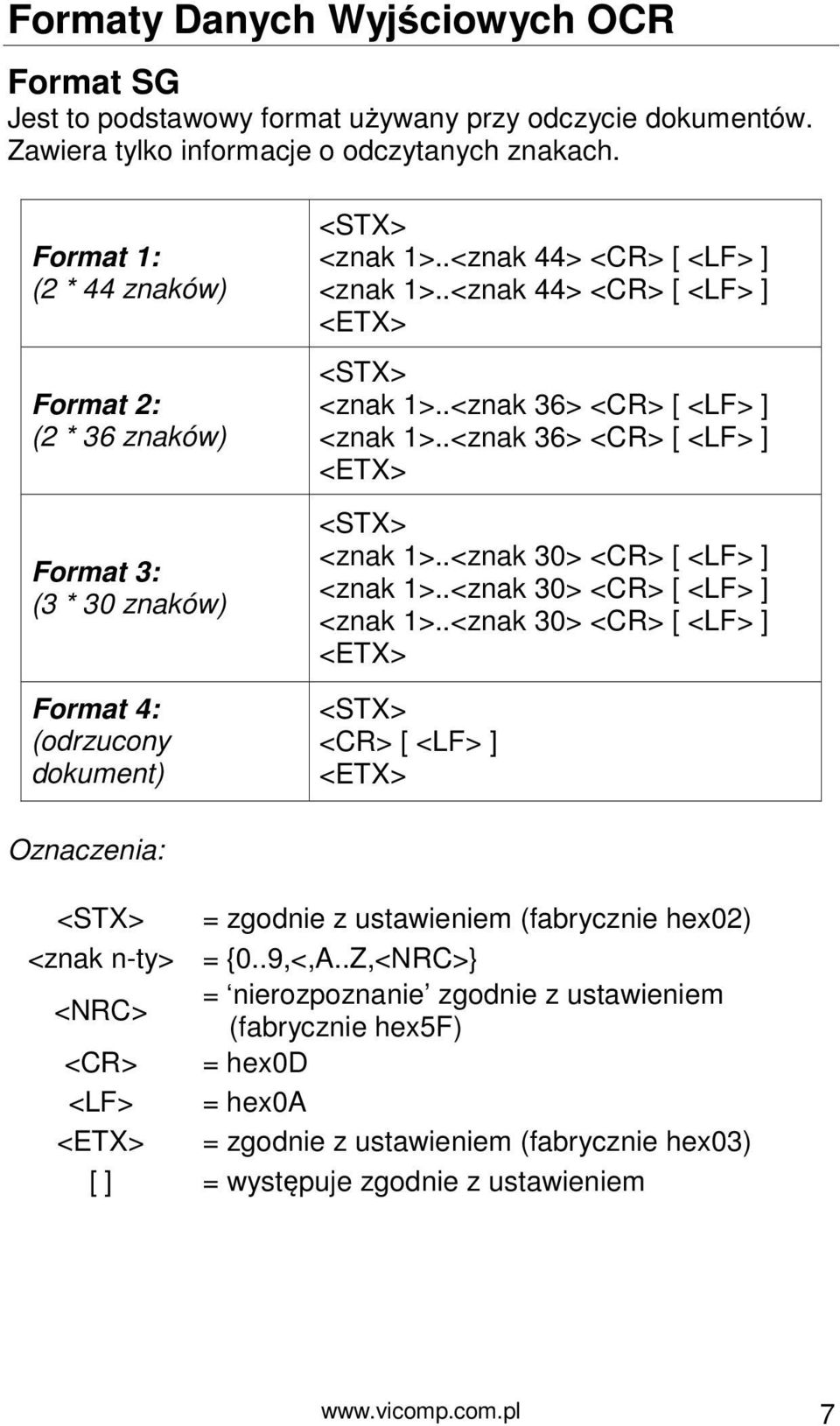

9 Formaty Danych Wyjściowych OCR Format SG Jest to podstawowy format używany przy odczycie dokumentów. Zawiera tylko informacje o odczytanych znakach. Format 1: (2 * 44 znaków) Format 2: (2 * 36 znaków) Format 3: (3 * 30 znaków) Format 4: (odrzucony dokument) <STX> <znak 1>..<znak 44> <CR> [ <LF> ] <znak 1>..<znak 44> <CR> [ <LF> ] <ETX> <STX> <znak 1>..<znak 36> <CR> [ <LF> ] <znak 1>..<znak 36> <CR> [ <LF> ] <ETX> <STX> <znak 1>..<znak 30> <CR> [ <LF> ] <znak 1>..<znak 30> <CR> [ <LF> ] <znak 1>..<znak 30> <CR> [ <LF> ] <ETX> <STX> <CR> [ <LF> ] <ETX> Oznaczenia: <STX> = zgodnie z ustawieniem (fabrycznie hex02) <znak n-ty> = {0..9,<,A..Z,<NRC>} <NRC> = nierozpoznanie zgodnie z ustawieniem (fabrycznie hex5f) <CR> = hex0d <LF> = hex0a <ETX> = zgodnie z ustawieniem (fabrycznie hex03) [ ] = występuje zgodnie z ustawieniem 7

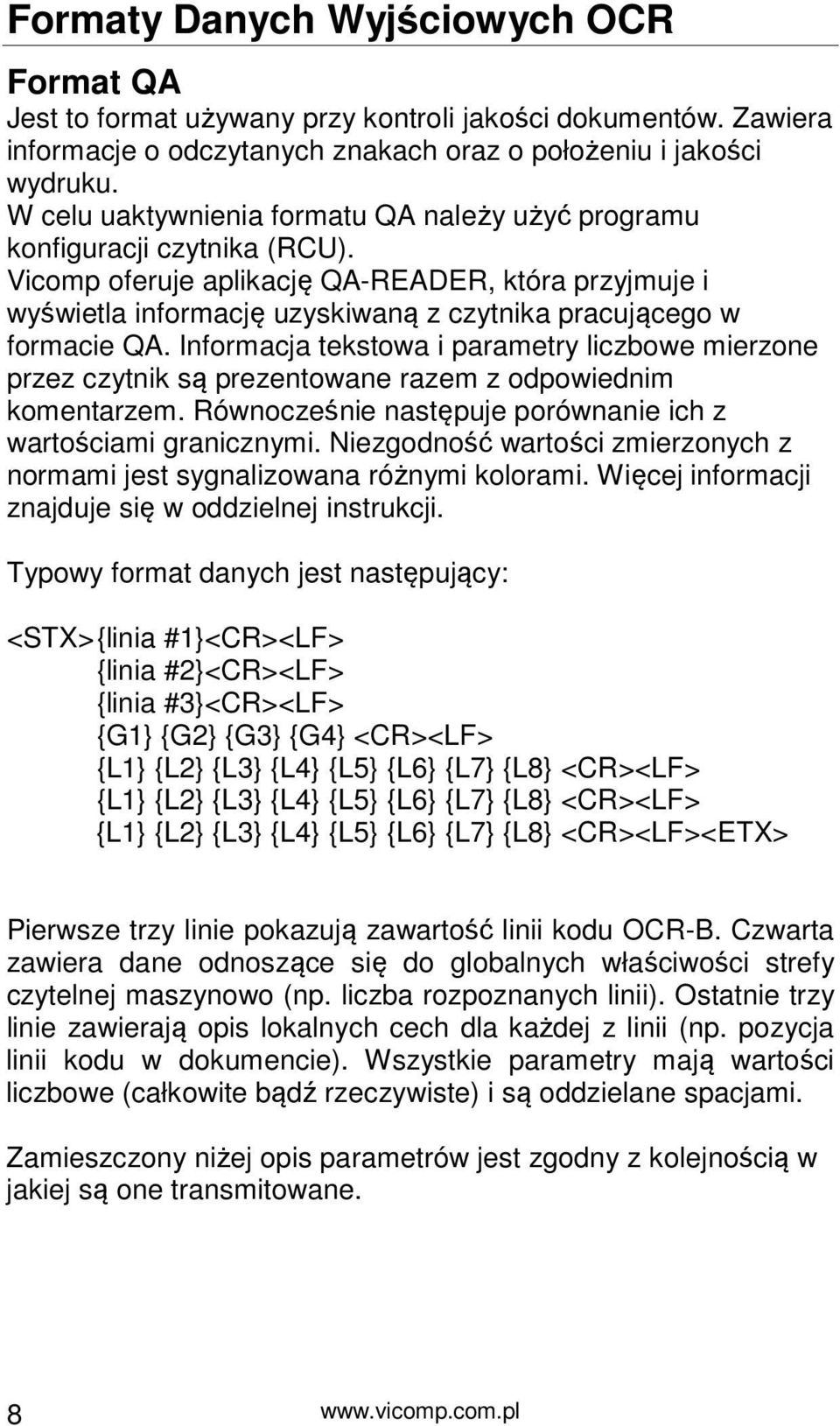

10 Formaty Danych Wyjściowych OCR Format QA Jest to format używany przy kontroli jakości dokumentów. Zawiera informacje o odczytanych znakach oraz o położeniu i jakości wydruku. W celu uaktywnienia formatu QA należy użyć programu konfiguracji czytnika (RCU). Vicomp oferuje aplikację QA-READER, która przyjmuje i wyświetla informację uzyskiwaną z czytnika pracującego w formacie QA. Informacja tekstowa i parametry liczbowe mierzone przez czytnik są prezentowane razem z odpowiednim komentarzem. Równocześnie następuje porównanie ich z wartościami granicznymi. Niezgodność wartości zmierzonych z normami jest sygnalizowana różnymi kolorami. Więcej informacji znajduje się w oddzielnej instrukcji. Typowy format danych jest następujący: <STX> {linia #1}<CR><LF> {linia #2}<CR><LF> {linia #3}<CR><LF> {G1} {G2} {G3} {G4} <CR><LF> {L1} {L2} {L3} {L4} {L5} {L6} {L7} {L8} <CR><LF> {L1} {L2} {L3} {L4} {L5} {L6} {L7} {L8} <CR><LF> {L1} {L2} {L3} {L4} {L5} {L6} {L7} {L8} <CR><LF><ETX> Pierwsze trzy linie pokazują zawartość linii kodu OCR-B. Czwarta zawiera dane odnoszące się do globalnych właściwości strefy czytelnej maszynowo (np. liczba rozpoznanych linii). Ostatnie trzy linie zawierają opis lokalnych cech dla każdej z linii (np. pozycja linii kodu w dokumencie). Wszystkie parametry mają wartości liczbowe (całkowite bądź rzeczywiste) i są oddzielane spacjami. Zamieszczony niżej opis parametrów jest zgodny z kolejnością w jakiej są one transmitowane. 8

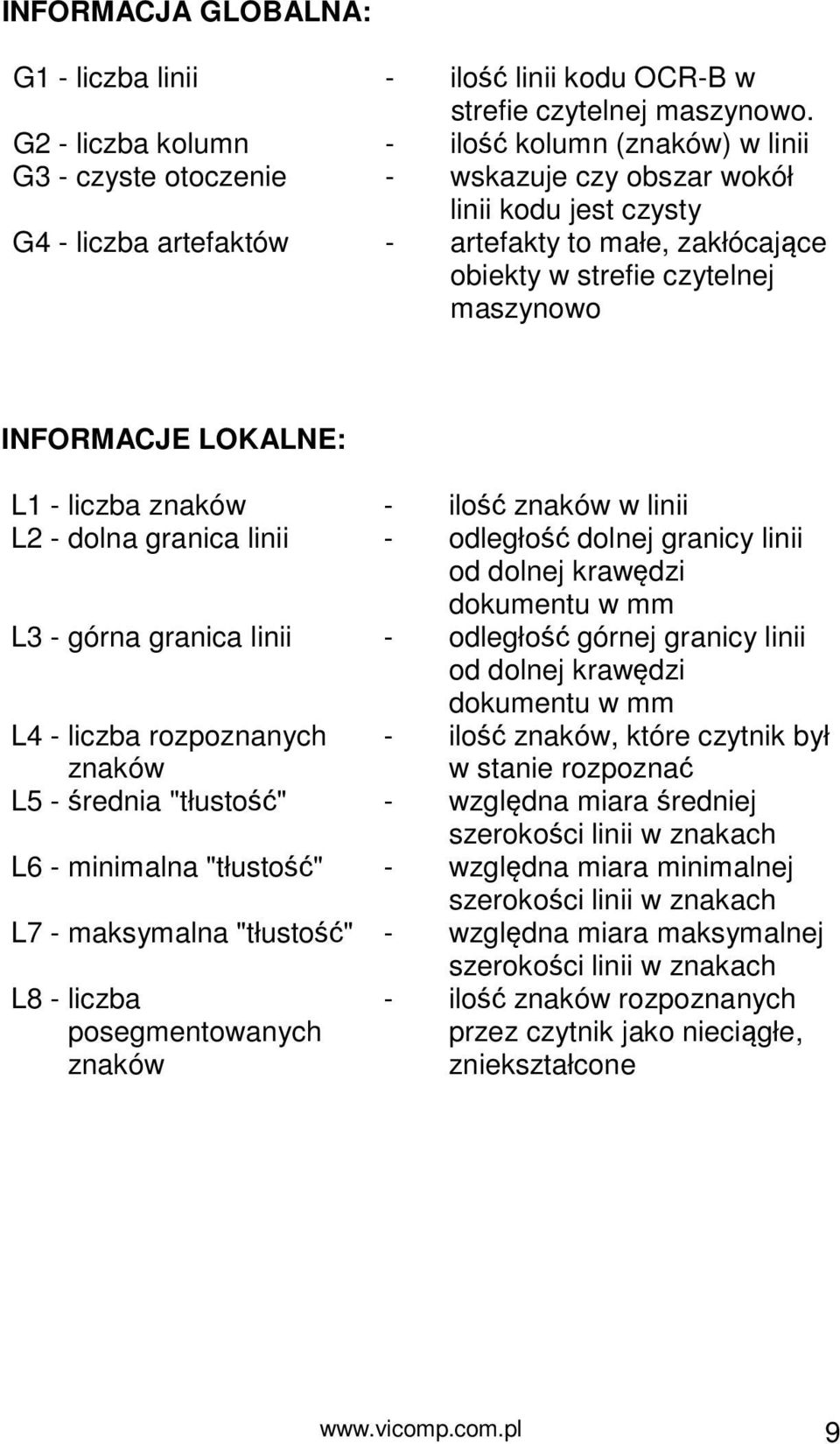

11 INFORMACJA GLOBALNA: G1 - liczba linii - ilość linii kodu OCR-B w strefie czytelnej maszynowo. G2 - liczba kolumn - ilość kolumn (znaków) w linii G3 - czyste otoczenie - wskazuje czy obszar wokół linii kodu jest czysty G4 - liczba artefaktów - artefakty to małe, zakłócające obiekty w strefie czytelnej maszynowo INFORMACJE LOKALNE: L1 - liczba znaków - ilość znaków w linii L2 - dolna granica linii - odległość dolnej granicy linii od dolnej krawędzi dokumentu w mm L3 - górna granica linii - odległość górnej granicy linii od dolnej krawędzi dokumentu w mm L4 - liczba rozpoznanych znaków - ilość znaków, które czytnik był w stanie rozpoznać L5 - średnia "tłustość" - względna miara średniej szerokości linii w znakach L6 - minimalna "tłustość" - względna miara minimalnej szerokości linii w znakach L7 - maksymalna "tłustość" - względna miara maksymalnej szerokości linii w znakach L8 - liczba posegmentowanych znaków - ilość znaków rozpoznanych przez czytnik jako nieciągłe, zniekształcone 9
