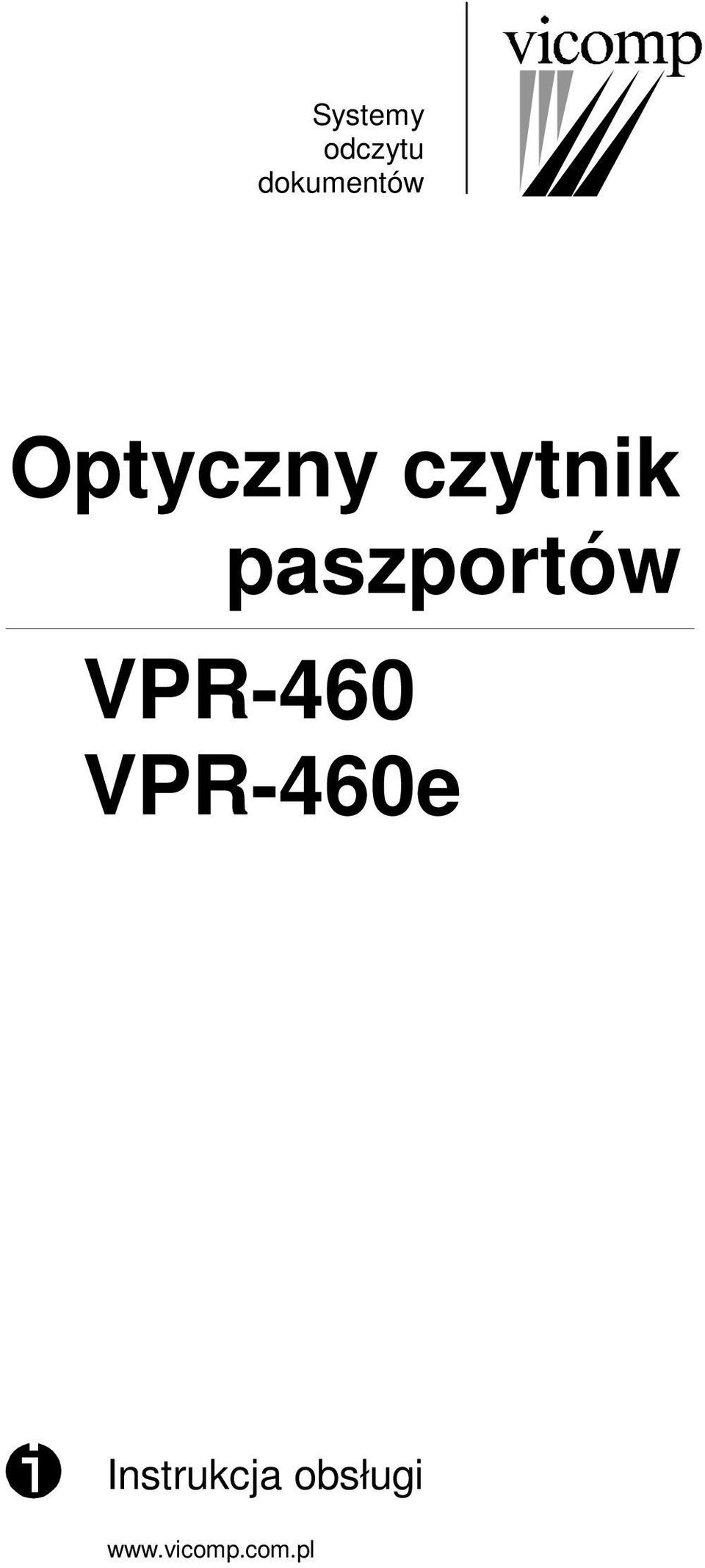

1 Systemy odczytu dokumentów Optyczny czytnik paszportów VPR-460 VPR-460e Instrukcja obsługi

2

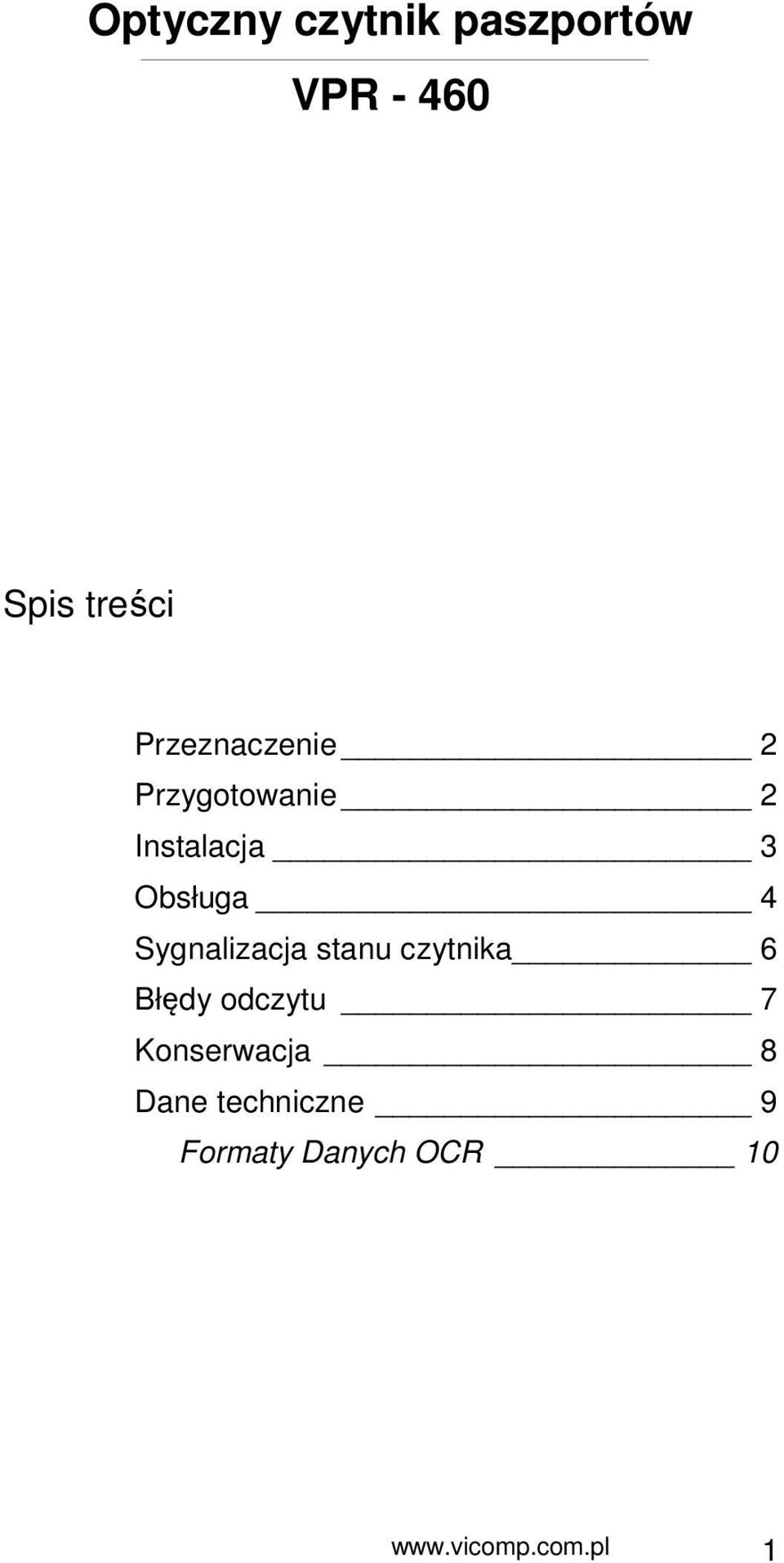

3 Optyczny czytnik paszportów VPR Spis treści Przeznaczenie 2 Przygotowanie 2 Instalacja 3 Obsługa 4 Sygnalizacja stanu czytnika 6 Błędy odczytu 7 Konserwacja 8 Dane techniczne 9 Formaty Danych OCR

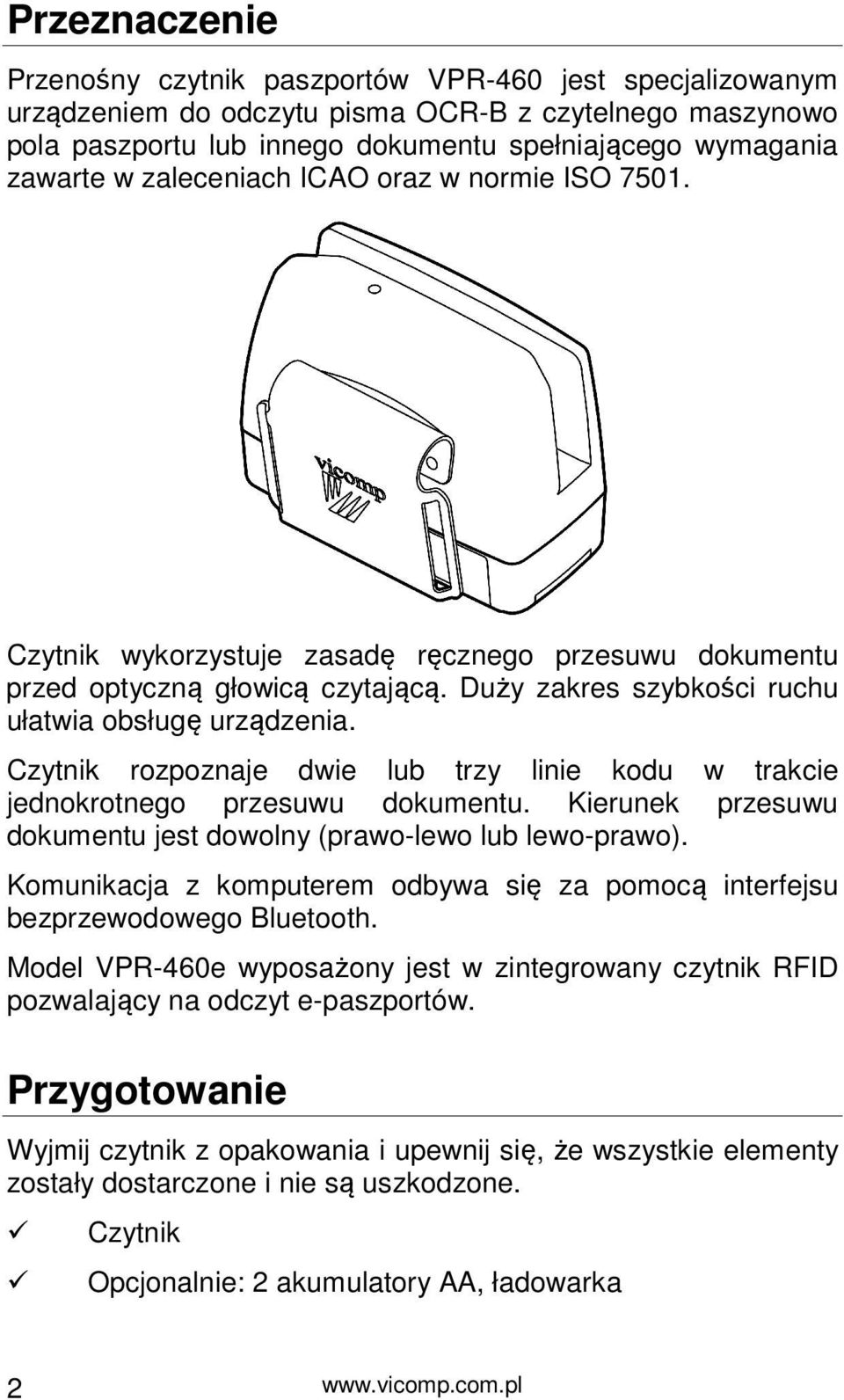

4 Przeznaczenie Przenośny czytnik paszportów VPR-460 jest specjalizowanym urządzeniem do odczytu pisma OCR-B z czytelnego maszynowo pola paszportu lub innego dokumentu spełniającego wymagania zawarte w zaleceniach ICAO oraz w normie ISO Czytnik wykorzystuje zasadę ręcznego przesuwu dokumentu przed optyczną głowicą czytającą. Duży zakres szybkości ruchu ułatwia obsługę urządzenia. Czytnik rozpoznaje dwie lub trzy linie kodu w trakcie jednokrotnego przesuwu dokumentu. Kierunek przesuwu dokumentu jest dowolny (prawo-lewo lub lewo-prawo). Komunikacja z komputerem odbywa się za pomocą interfejsu bezprzewodowego Bluetooth. Model VPR-460e wyposażony jest w zintegrowany czytnik RFID pozwalający na odczyt e-paszportów. Przygotowanie Wyjmij czytnik z opakowania i upewnij się, że wszystkie elementy zostały dostarczone i nie są uszkodzone. Czytnik Opcjonalnie: 2 akumulatory AA, ładowarka 2

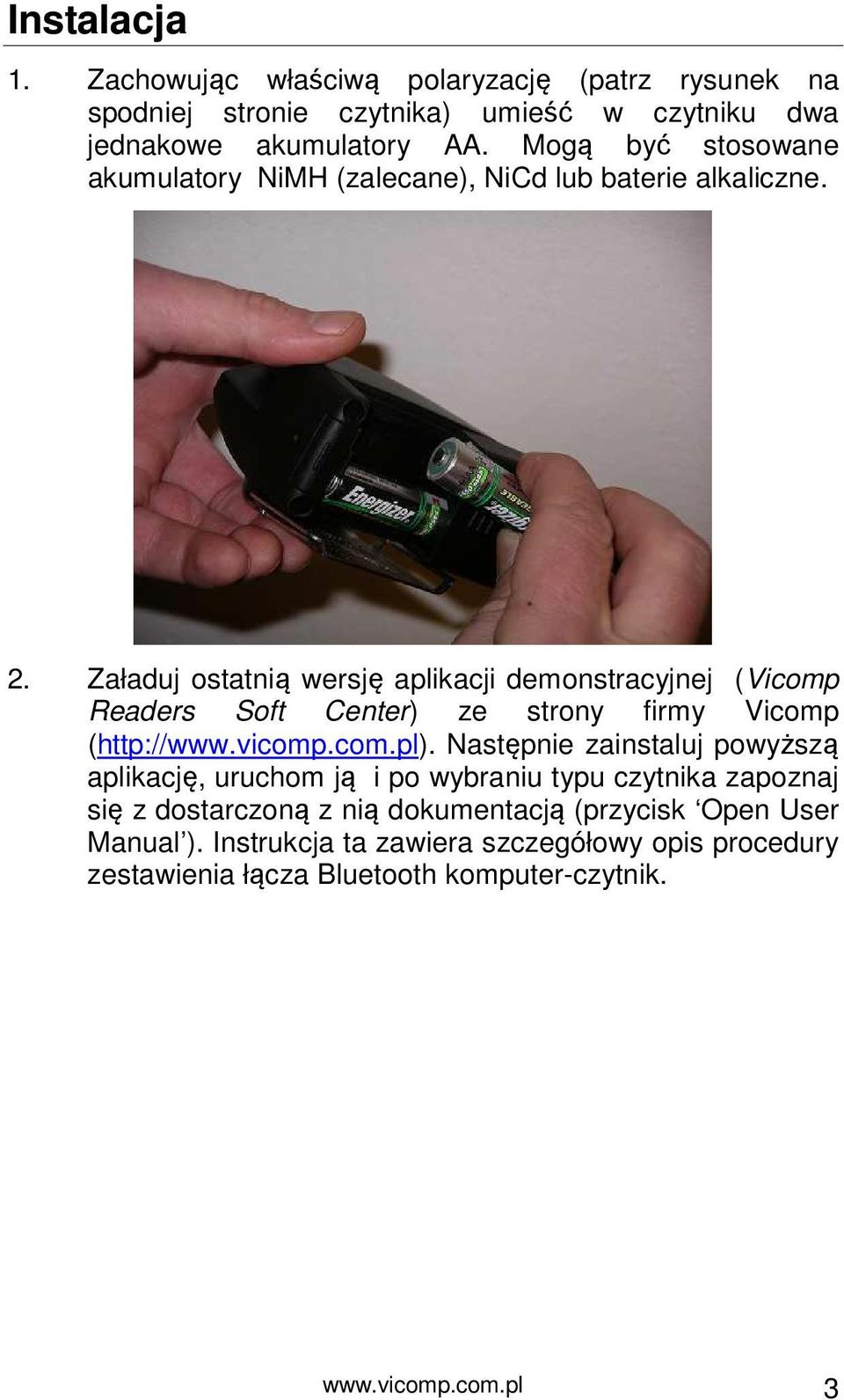

5 Instalacja 1. Zachowując właściwą polaryzację (patrz rysunek na spodniej stronie czytnika) umieść w czytniku dwa jednakowe akumulatory AA. Mogą być stosowane akumulatory NiMH (zalecane), NiCd lub baterie alkaliczne. 2. Załaduj ostatnią wersję aplikacji demonstracyjnej (Vicomp Readers Soft Center) ze strony firmy Vicomp ( Następnie zainstaluj powyższą aplikację, uruchom ją i po wybraniu typu czytnika zapoznaj się z dostarczoną z nią dokumentacją (przycisk Open User Manual ). Instrukcja ta zawiera szczegółowy opis procedury zestawienia łącza Bluetooth komputer-czytnik. 3

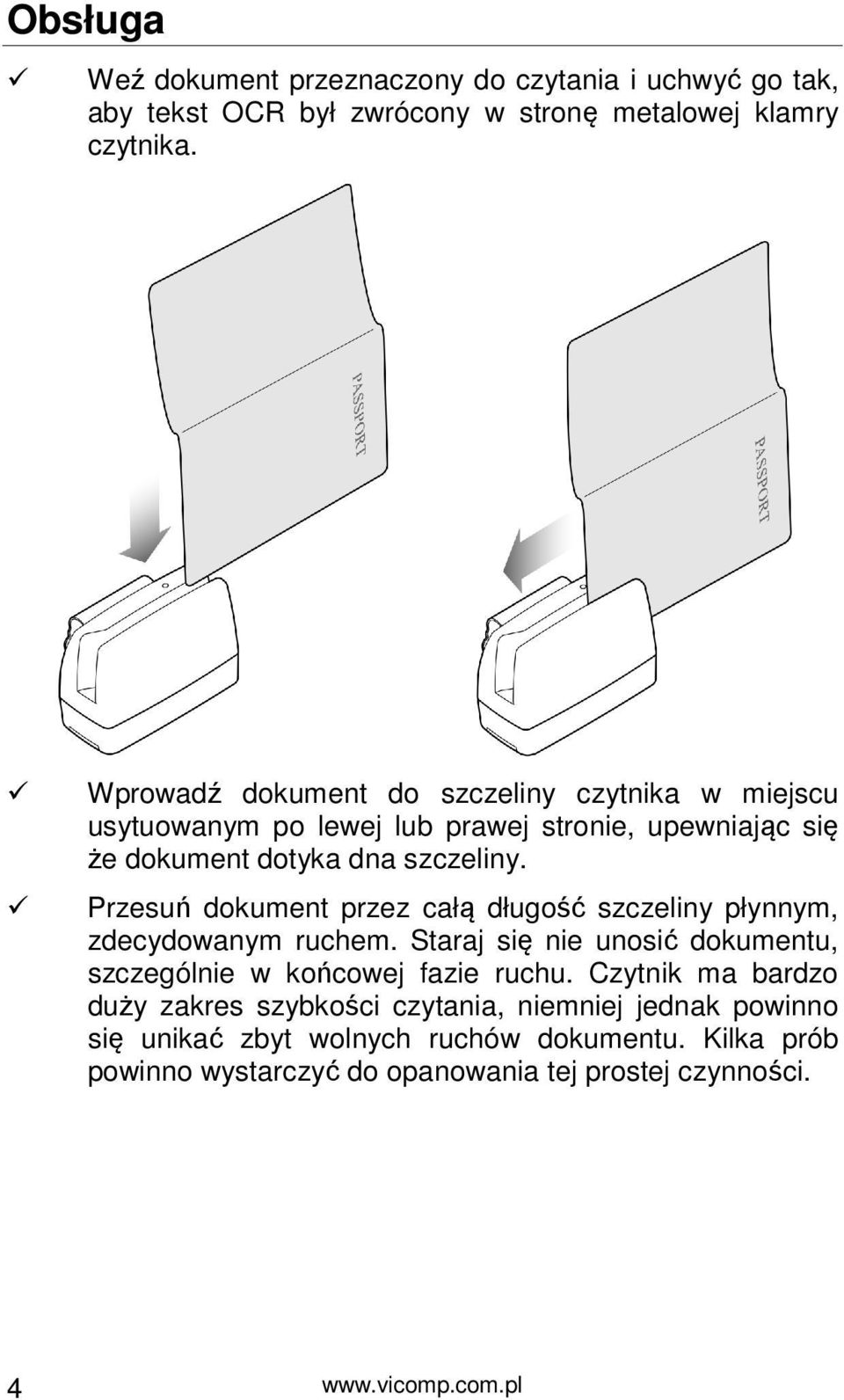

6 Obsługa Weź dokument przeznaczony do czytania i uchwyć go tak, aby tekst OCR był zwrócony w stronę metalowej klamry czytnika. Wprowadź dokument do szczeliny czytnika w miejscu usytuowanym po lewej lub prawej stronie, upewniając się że dokument dotyka dna szczeliny. Przesuń dokument przez całą długość szczeliny płynnym, zdecydowanym ruchem. Staraj się nie unosić dokumentu, szczególnie w końcowej fazie ruchu. Czytnik ma bardzo duży zakres szybkości czytania, niemniej jednak powinno się unikać zbyt wolnych ruchów dokumentu. Kilka prób powinno wystarczyć do opanowania tej prostej czynności. 4

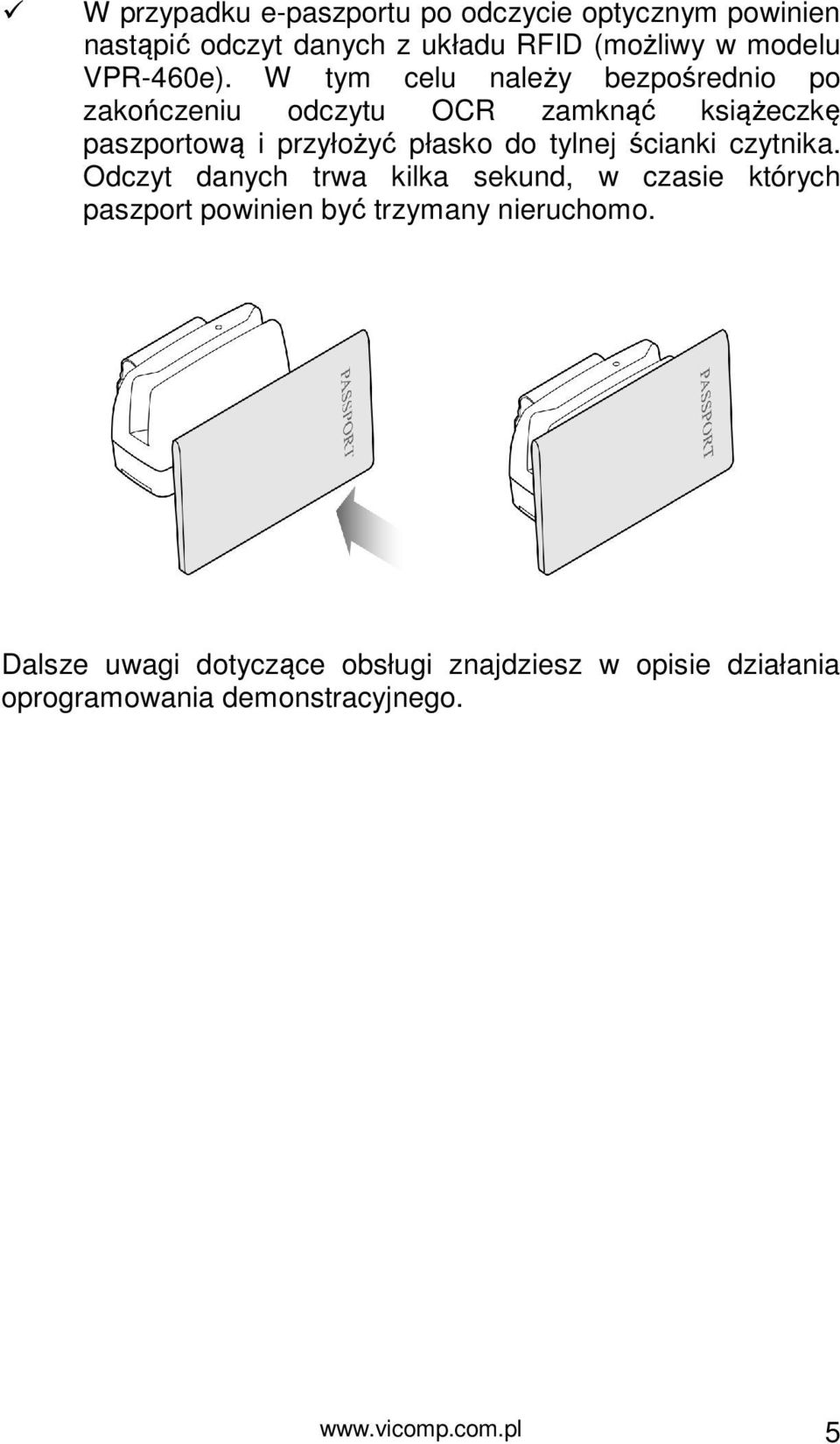

7 W przypadku e-paszportu po odczycie optycznym powinien nastąpić odczyt danych z układu RFID (możliwy w modelu VPR-460e). W tym celu należy bezpośrednio po zakończeniu odczytu OCR zamknąć książeczkę paszportową i przyłożyć płasko do tylnej ścianki czytnika. Odczyt danych trwa kilka sekund, w czasie których paszport powinien być trzymany nieruchomo. Dalsze uwagi dotyczące obsługi znajdziesz w opisie działania oprogramowania demonstracyjnego. 5

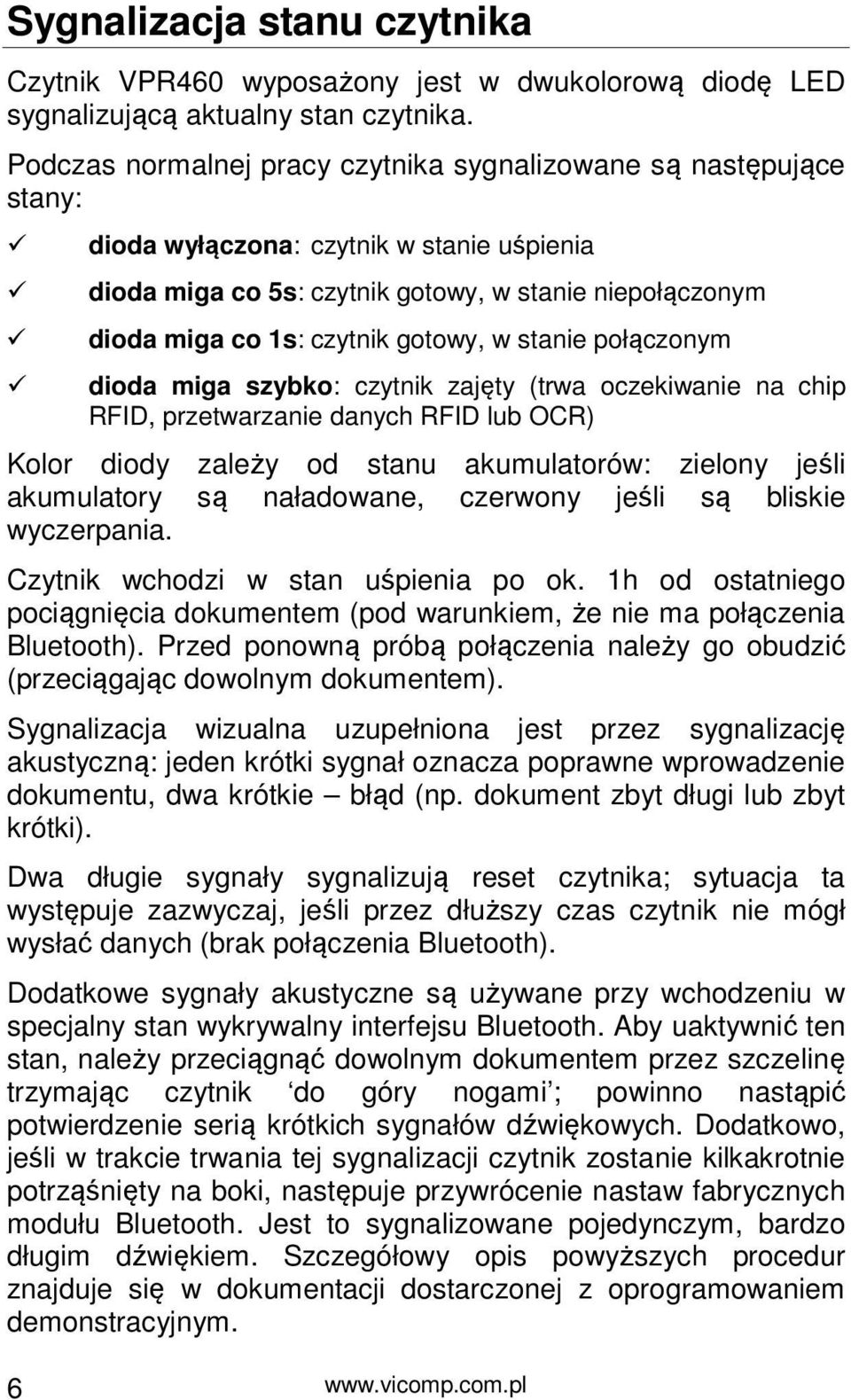

8 Sygnalizacja stanu czytnika Czytnik VPR460 wyposażony jest w dwukolorową diodę LED sygnalizującą aktualny stan czytnika. Podczas normalnej pracy czytnika sygnalizowane są następujące stany: dioda wyłączona: czytnik w stanie uśpienia dioda miga co 5s: czytnik gotowy, w stanie niepołączonym dioda miga co 1s: czytnik gotowy, w stanie połączonym dioda miga szybko: czytnik zajęty (trwa oczekiwanie na chip RFID, przetwarzanie danych RFID lub OCR) Kolor diody zależy od stanu akumulatorów: zielony jeśli akumulatory są naładowane, czerwony jeśli są bliskie wyczerpania. Czytnik wchodzi w stan uśpienia po ok. 1h od ostatniego pociągnięcia dokumentem (pod warunkiem, że nie ma połączenia Bluetooth). Przed ponowną próbą połączenia należy go obudzić (przeciągając dowolnym dokumentem). Sygnalizacja wizualna uzupełniona jest przez sygnalizację akustyczną: jeden krótki sygnał oznacza poprawne wprowadzenie dokumentu, dwa krótkie błąd (np. dokument zbyt długi lub zbyt krótki). Dwa długie sygnały sygnalizują reset czytnika; sytuacja ta występuje zazwyczaj, jeśli przez dłuższy czas czytnik nie mógł wysłać danych (brak połączenia Bluetooth). Dodatkowe sygnały akustyczne są używane przy wchodzeniu w specjalny stan wykrywalny interfejsu Bluetooth. Aby uaktywnić ten stan, należy przeciągnąć dowolnym dokumentem przez szczelinę trzymając czytnik do góry nogami ; powinno nastąpić potwierdzenie serią krótkich sygnałów dźwiękowych. Dodatkowo, jeśli w trakcie trwania tej sygnalizacji czytnik zostanie kilkakrotnie potrząśnięty na boki, następuje przywrócenie nastaw fabrycznych modułu Bluetooth. Jest to sygnalizowane pojedynczym, bardzo długim dźwiękiem. Szczegółowy opis powyższych procedur znajduje się w dokumentacji dostarczonej z oprogramowaniem demonstracyjnym. 6

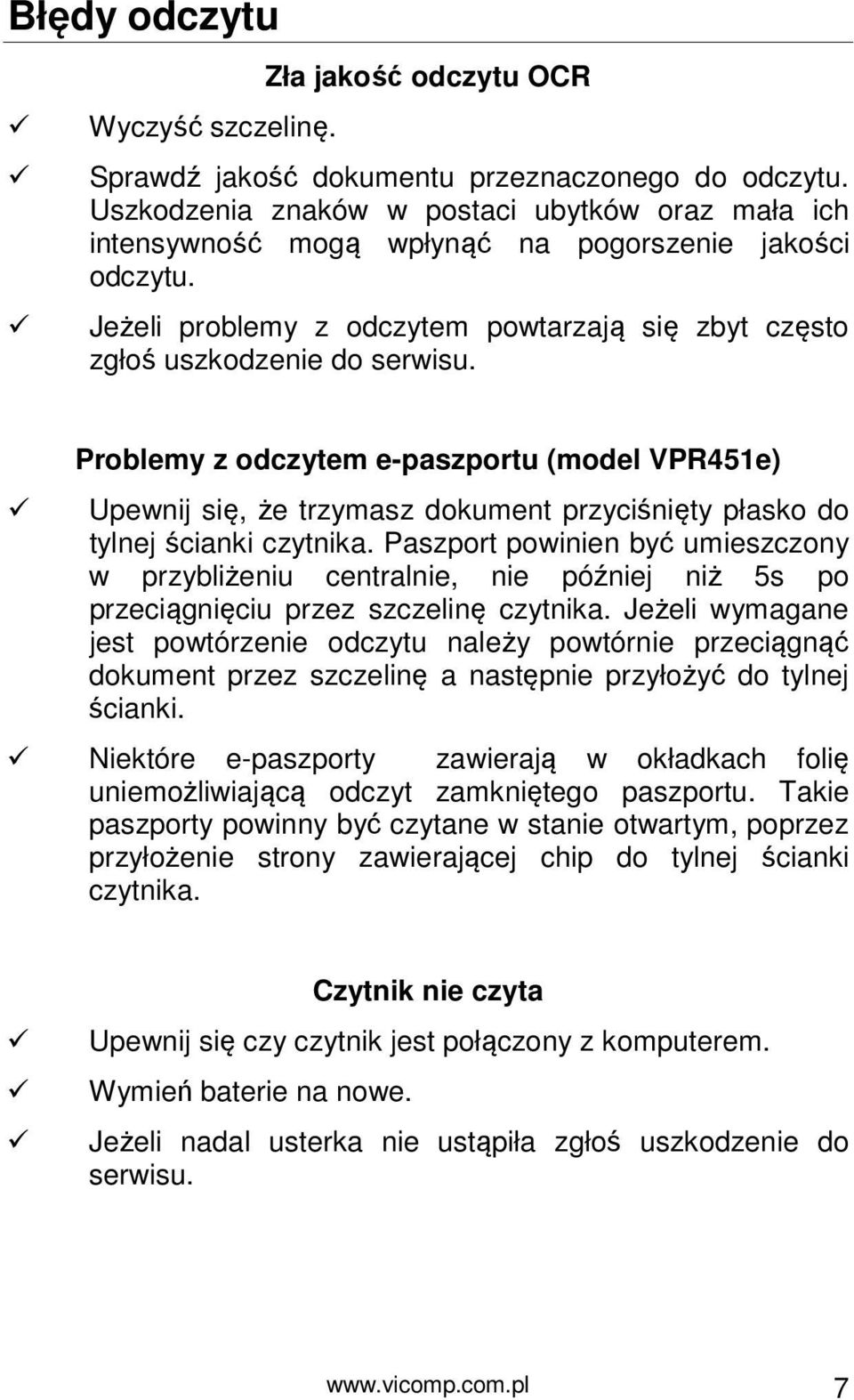

9 Błędy odczytu Wyczyść szczelinę. Zła jakość odczytu OCR Sprawdź jakość dokumentu przeznaczonego do odczytu. Uszkodzenia znaków w postaci ubytków oraz mała ich intensywność mogą wpłynąć na pogorszenie jakości odczytu. Jeżeli problemy z odczytem powtarzają się zbyt często zgłoś uszkodzenie do serwisu. Problemy z odczytem e-paszportu (model VPR451e) Upewnij się, że trzymasz dokument przyciśnięty płasko do tylnej ścianki czytnika. Paszport powinien być umieszczony w przybliżeniu centralnie, nie później niż 5s po przeciągnięciu przez szczelinę czytnika. Jeżeli wymagane jest powtórzenie odczytu należy powtórnie przeciągnąć dokument przez szczelinę a następnie przyłożyć do tylnej ścianki. Niektóre e-paszporty zawierają w okładkach folię uniemożliwiającą odczyt zamkniętego paszportu. Takie paszporty powinny być czytane w stanie otwartym, poprzez przyłożenie strony zawierającej chip do tylnej ścianki czytnika. Czytnik nie czyta Upewnij się czy czytnik jest połączony z komputerem. Wymień baterie na nowe. Jeżeli nadal usterka nie ustąpiła zgłoś uszkodzenie do serwisu. 7

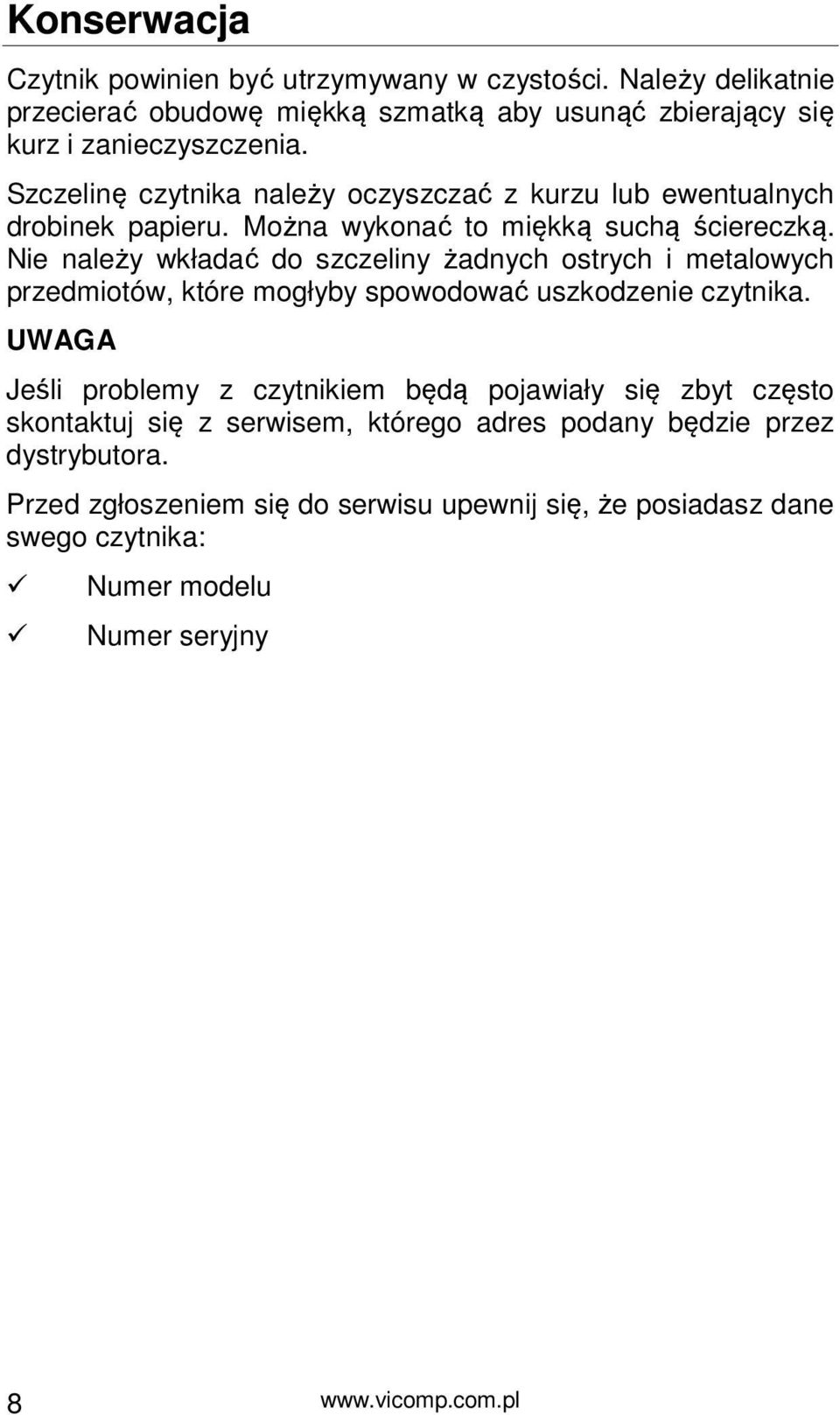

10 Konserwacja Czytnik powinien być utrzymywany w czystości. Należy delikatnie przecierać obudowę miękką szmatką aby usunąć zbierający się kurz i zanieczyszczenia. Szczelinę czytnika należy oczyszczać z kurzu lub ewentualnych drobinek papieru. Można wykonać to miękką suchą ściereczką. Nie należy wkładać do szczeliny żadnych ostrych i metalowych przedmiotów, które mogłyby spowodować uszkodzenie czytnika. UWAGA Jeśli problemy z czytnikiem będą pojawiały się zbyt często skontaktuj się z serwisem, którego adres podany będzie przez dystrybutora. Przed zgłoszeniem się do serwisu upewnij się, że posiadasz dane swego czytnika: Numer modelu Numer seryjny 8

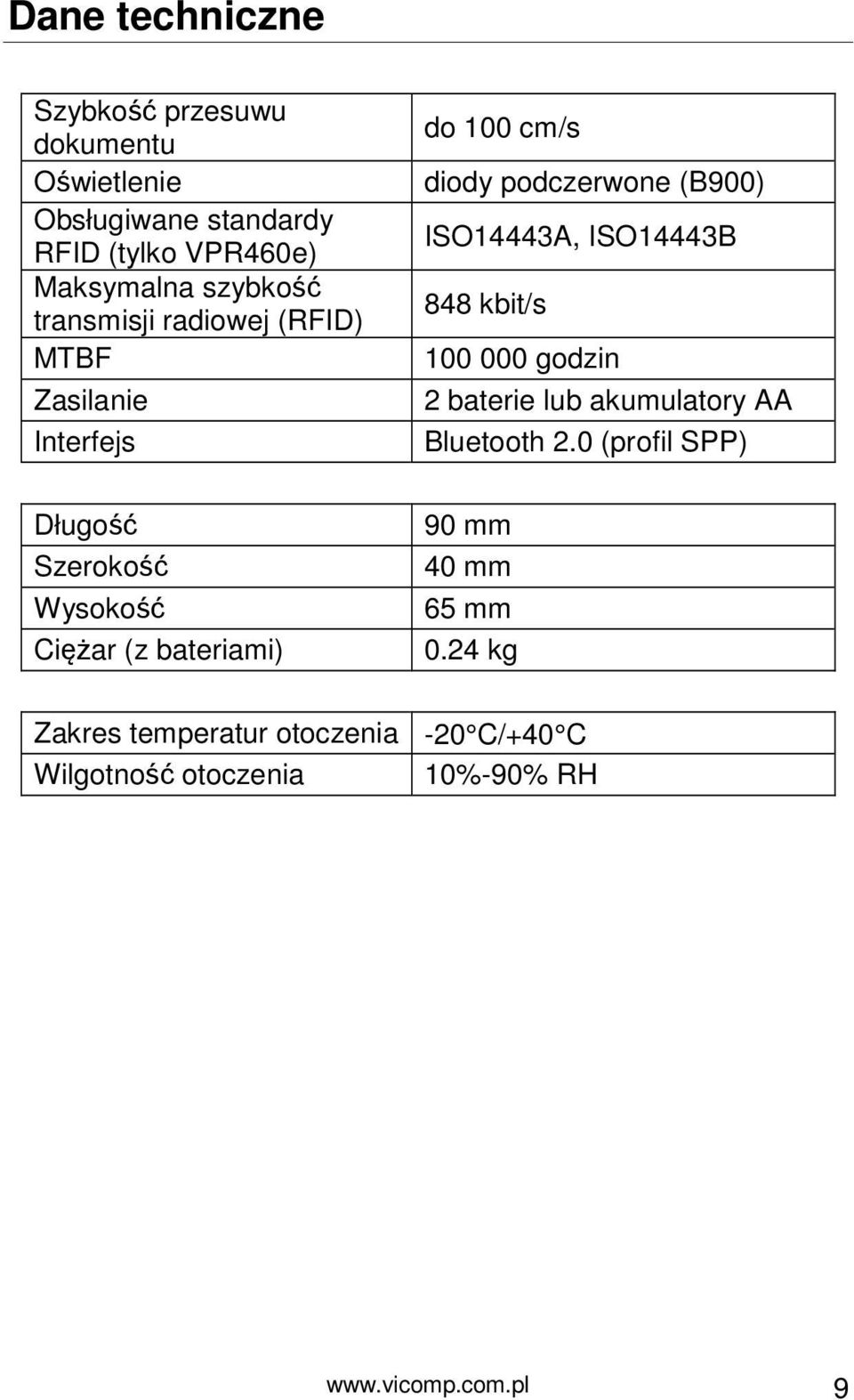

11 Dane techniczne Szybkość przesuwu dokumentu Oświetlenie Obsługiwane standardy RFID (tylko VPR460e) Maksymalna szybkość transmisji radiowej (RFID) MTBF Zasilanie Interfejs Długość Szerokość Wysokość Ciężar (z bateriami) do 100 cm/s diody podczerwone (B900) ISO14443A, ISO14443B 848 kbit/s godzin 2 baterie lub akumulatory AA Bluetooth 2.0 (profil SPP) 90 mm 40 mm 65 mm 0.24 kg Zakres temperatur otoczenia -20 C/+40 C Wilgotność otoczenia 10%-90% RH 9

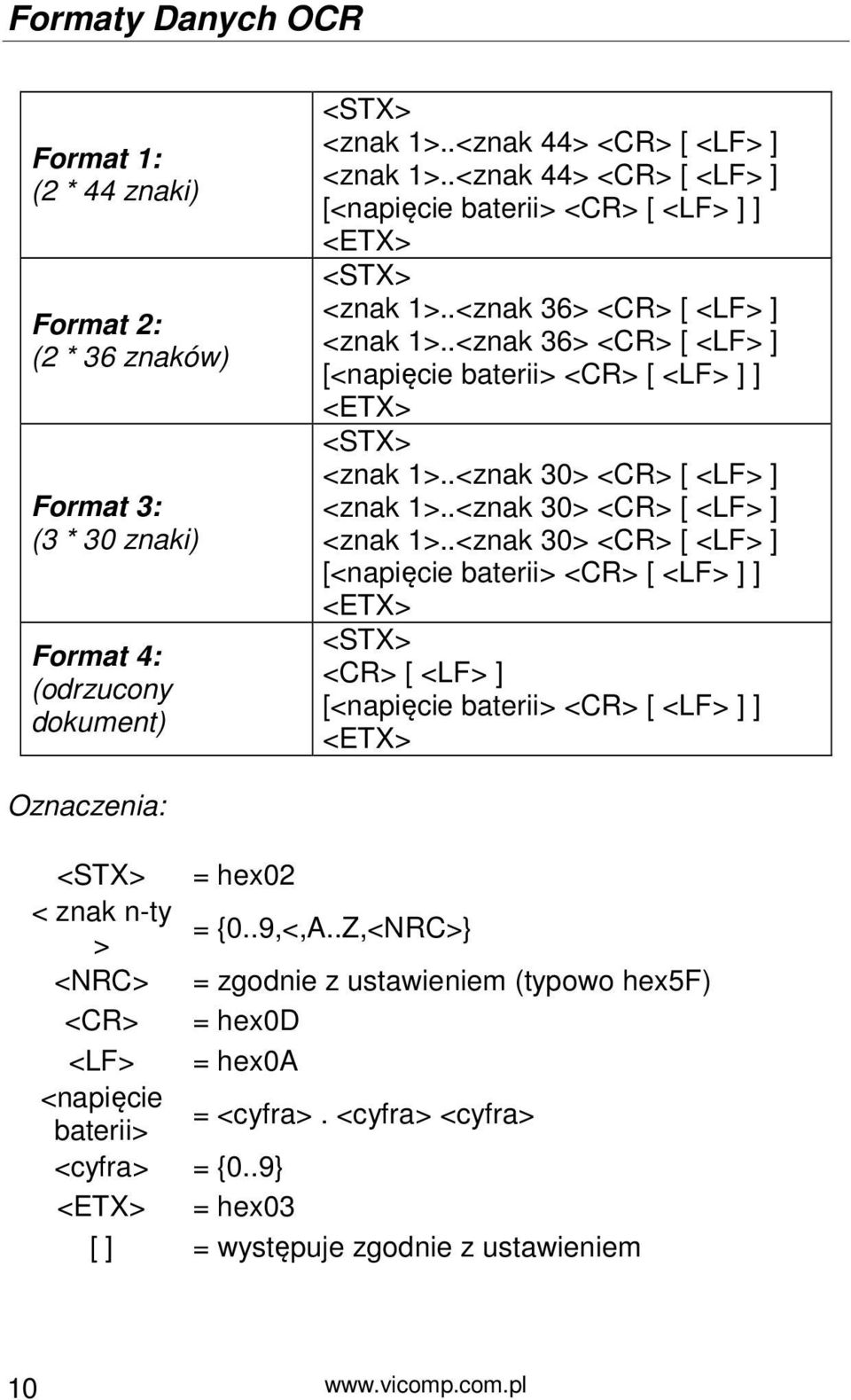

12 Formaty Danych OCR Format 1: (2 * 44 znaki) Format 2: (2 * 36 znaków) Format 3: (3 * 30 znaki) Format 4: (odrzucony dokument) <STX> <znak 1>..<znak 44> <CR> [ <LF> ] <znak 1>..<znak 44> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> <STX> <znak 1>..<znak 36> <CR> [ <LF> ] <znak 1>..<znak 36> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> <STX> <znak 1>..<znak 30> <CR> [ <LF> ] <znak 1>..<znak 30> <CR> [ <LF> ] <znak 1>..<znak 30> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> <STX> <CR> [ <LF> ] [<napięcie baterii> <CR> [ <LF> ] ] <ETX> Oznaczenia: <STX> = hex02 < znak n-ty = {0..9,<,A..Z,<NRC>} > <NRC> = zgodnie z ustawieniem (typowo hex5f) <CR> = hex0d <LF> = hex0a <napięcie baterii> = <cyfra>. <cyfra> <cyfra> <cyfra> = {0..9} <ETX> = hex03 [ ] = występuje zgodnie z ustawieniem 10

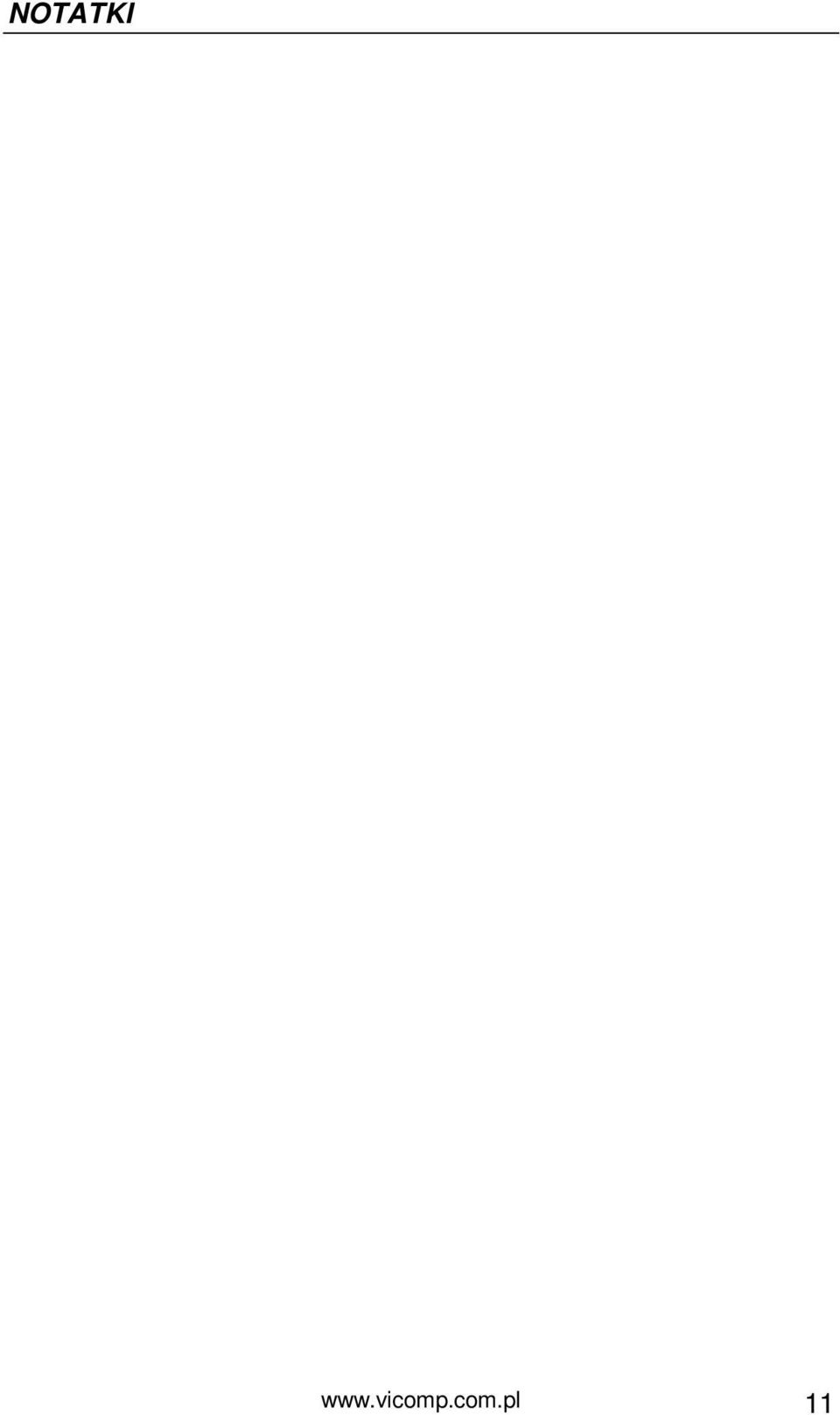

13 NOTATKI 11
