1 2.1 SlotBar szczelinowy ustrój pochłaniający dźwięk slot based sound absorbing system

2 SlotBar to ustrój listwowy, który pochłania dźwięk dzięki specjalnie zaprojektowanemu układowi szczelinowemu. Został opracowany w celu stosowania go we wnętrzach, dla których wymogiem jest uzyskanie właściwych warunków akustycznych oraz interesującej i nowatorskiej formy wizualnej. Konstrukcja SlotBar umożliwia pochłanianie dźwięków w zakresie niskich częstotliwości przy relatywnie niewielkiej grubości ustroju, co jest szczególnie pożądane w pomieszczeniach studyjnych o małej kubaturze. SlotBar może być stosowany także jako niezależny ustrój pochłaniający dźwięk lub jako uzupełnienie ustroju OptiDi. SlotBar is an acoustic system with absorbing properties which result from a specially designed slot system. The system was designed for interiors with a demand for high acoustical quality, maintaining both desired properties and interesting innovative shape. The construction of SlotBar enables absorbing sound in low frequency ranges, keeping relatively small depth of the system, which is especially desirable in studio rooms of small volumes. SlotBar can be used as a complement with OptiDi or as an independent sound absorbing system. 1

3 Funkcjonalności sprawiające, że SlotBar umożliwia zaprojektowanie pomieszczenia o ciekawej formie wizualnej przy równoczesnym zachowaniu wysokich walorów akustycznych, to: Functionalities, that make SlotBar enable designing interiors of interesting visual shape, maintaining high acoustical quality at the same time: możliwość precyzyjnego zaprojektowania zakresu pochłaniania niskich częstotliwości; otrzymywana poprzez zastosowanie specjalnie opracowanego układu szczelinowego o zmiennej szerokości szczeliny, wspomaganego zastosowaniem włókniny akustycznej oraz niewidocznej warstwy materiału o odpowiednio dobranych właściwościach akustycznych, zastosowanie elementów ustroju o różnej grubości może korzystnie wpływać na rozproszenie dźwięku w pomieszczeniu, a także pozwala na uzyskiwanie atrykacyjnych wizualnie form architektonicznych, dostępna duża dowolność w zakresie wymiarów rozwiązań projektowych i instalacyjnych, co umożliwia projektowanie oraz instalowanie grup modułów o wymiarach zewnętrznych wynikających z wymagań lokalizacji docelowej, możliwość osadzenia w listwach osprzętu teletechnicznego, elektrycznego oraz modułów wykonawczych; dostępne elementy to między innymi panele przyłączeniowe jedno- lub wieloparowego analogowego i cyfrowego symetrycznego sygnału audio, sygnały ze wzmacniaczy mocy, sygnały sterownicze i transmisyjne sieci strukturalnej dla wersji elektrycznej, światłowodowej oraz bezprzewodowej, gniazda elektryczne typu F (popularnie schuko), panele sterownicze itp., wykorzystanie SlotBar w formie mobilnego akustycznego ustroju pochłaniającego dźwięk o niewielkiej grubości, kompatybilność montażowa z ustrojem OptiDi; funkcjonalność ta pozwala na uzupełnienie fragmentów powierzchni rozpraszających elementami pochłaniającymi. possibility to design precisely the range of sound absorption in low frequencies; this functionality was obtained by the use of a specially designed sequences of slots of adjustable width, together with an acoustical fabric and invisible layer of absorbing material with properly chosen sound absorption properties, possibility to use system s elements of different depths influences also sound diffusion in a room and enables obtaining visually attractive architectural forms, large diversity of sizes in design and installation solutions available, which enables designing and installation of the module of external sizes required for current localization, possibility of mounting teletechnical and electrical equipment, together with executive modules; available elements, among others, are: panel connectors for the analogue and digital symmetric audio signal, signals from amplifiers, control and transmission structural network signals with electrical and optical fibers, also in wireless version, type F electrical sockets, control panels, etc. possibility to use the system as a mobile absorbing panel of a small thickness; compatibility of montage with OptiDi; this functionality enables combining diffusing elements with sound absorption. 2

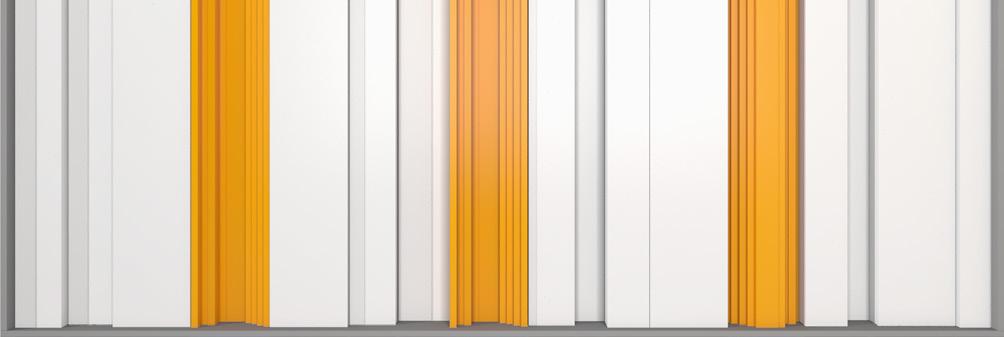

4 S S S O S S S O S S S S S S S S S Rys.1. Możliwość łączenia paneli SlotBar oraz OptiDi (S, O oznaczają odpowiednio SlotBar i OptiDi). Fig.1. Possibility to combine SlotBar with OptiDi (S, O are SlotBar and OptiDi, respectively). Własności akustyczne ustroju SlotBar oraz możliwość ich modyfikowania, w połączeniu z szeroką paletą dodatkowych funkcjonalności sprawiają, że może on być stosowany m.in. w następujących pomieszczeniach: komory i reżysernie studiów nagrań, studia emisyjne i reżysernie radiowe, studia i reżysernie telewizyjne, sale prób grupowych i indywidualnych, pomieszczenia lekcyjne szkół muzycznych oraz domowe salki ćwiczeń, sale koncertowe, teatralne, filharmoniczne, operowe, widowiskowe, aule wykładowe oraz inne przestrzenie związane z działalnością muzyczną, artystyczną bądź edukacyjną, poczekalnie, gabinety, sale konferencyjne, przestrzenie konsumpcyjne oraz inne pomieszczenia wymagające odpowiedniej akustyki wnętrza, połączonej z unikalnym wyglądem. Ustrój SlotBar wraz z modułem sterującym może być elementem składowym systemu do regulacji akustyki Room Acoustic Modifier (RAM), który służy do automatycznej i programowanej regulacji parametrów akustycznych sali. Automatyczna regulacja szerokości szczeliny pozwala na dynamiczną zmianę chłonności akustycznej ustrojów. Funkcja ta umożliwa dokładne dostosowanie wartości czasu pogłosu wnętrza do aktualnie wykorzystywanej funkcji pomieszczenia, rodzaju wydarzenia artystycznego oraz liczby widzów. Acoustic properties of SlotBar system and possibility to adjust them, together with a wide range of additional functionalities make this product suitable for the following facilities: recording studios and control rooms, emission studios for both radio and television purposes, individual and ensemble rehearsal rooms, classrooms in musical schools and home musical rooms, concert halls, theatres, opera houses, philharmonic halls, assembly rooms, performance rooms, lecture halls and other spaces connected with musical, artistic or educational activities, waiting rooms, offices, conference rooms, consumer spaces and others with a need for proper room acoustics combined with unique looks. SlotBar system, together with control module can be a part of Room Acoustic Modifier system (RAM), which is used for automatic and programmable regulation of room acoustic parameters. Automatic regulation of the slots size enables dynamic regulation of sound absorption of the system. This functionality enables precise adjustment of the reverberation time of a room to its current function, type of an artistic event or the number of people on the audience. 3

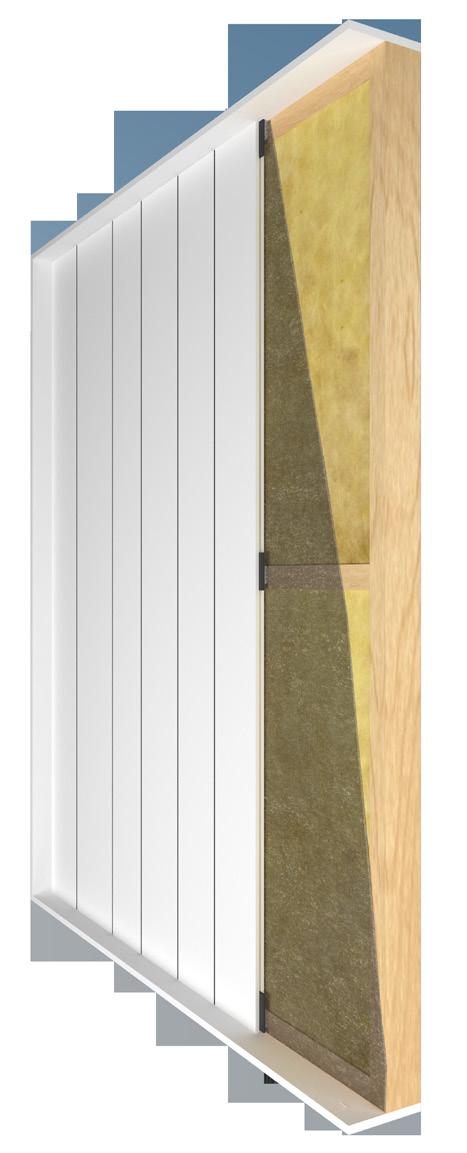

5 Ustroje SlotBar należy montować zgodnie z instrukcją montażu. W sytuacji, gdy za ustrojem stosowany jest pylący materiał dźwiękochłonny zaleca się, by zabezpieczyć go włókniną akustyczną. SlotBar panels should be mounted in accordance with the instructions. When a dusty sound absorbing material behind the panels is being used, it is inevitable to provide a layer of an acoustic fabric. podkonstrukcja drewniana wooden substructure materiał dźwiękochłonny sound absorbing material włóknina akustyczna acoustic non-woven fabric panel SlotBar SlotBar panel listwa dystansowa spacing lath klamra mocująca mouting clips listwa wykończeniowa finishing lath wrys.2. Szkic montażowy Fig.2. Mounting scheme 4

6 1/1 okt. [Hz] Rys.3. Pochłanianie dźwięku Fig.3. Sound absorption 1/1 okt. [Hz] 125 0,75 0,75 0,35 0, ,25 0,90 0,90 0, ,05 0,40 1,05 0, ,15 0,70 0, ,05 0,40 0, ,50 0,60 procentowy udział szczeliny 1%, wełna mineralna 100 mm, c.w.k. 112 mm * percentage share of the slot 1%, mineral wool 100 mm, o.d.s. 112 mm * procentowy udział szczeliny 4%, wełna mineralna 50 mm, c.w.k. 62 mm * percentage share of the slot 4%, mineral wool 50 mm, o.d.s. 62 mm procentowy udział szczeliny 50%, wełna mineralna o dużej gętości 50 mm, c.w.k. 62 mm * percentage share of the slot 50%, mineral wool of high density 50 mm, o.d.s. 62 mm* procentowy udział szczeliny 50%, wełna mineralna o średniej gętości 50 mm, c.w.k. 62 mm * percentage share of the slot 50%, mineral wool of medium density 50 mm, o.d.s. 62 mm* * wyniki uzyskane na drodze obliczeń analitycznych results obtained from analytical calculations 5

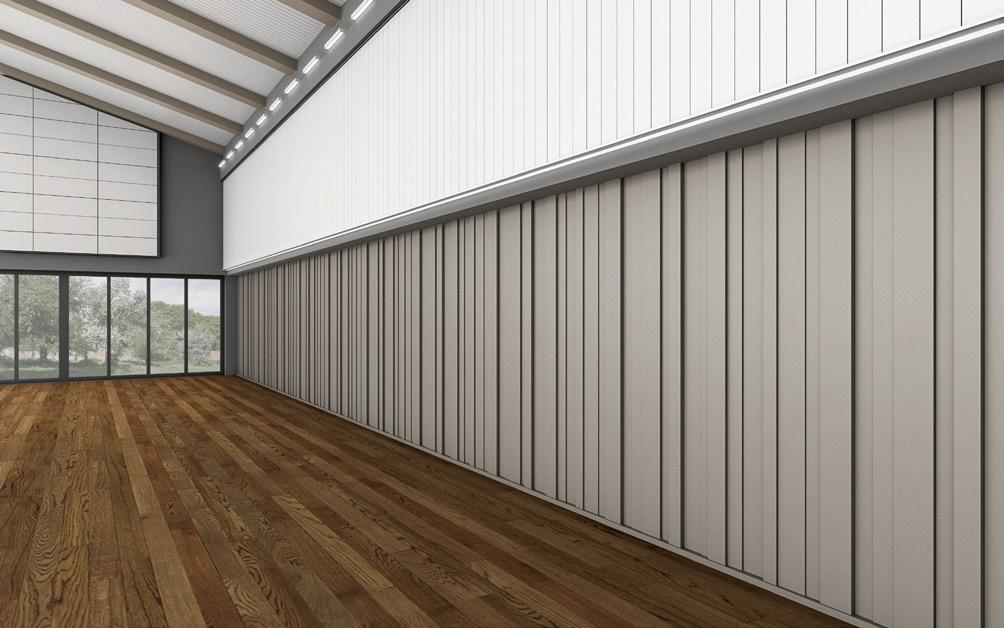

7 Zastosowania: Applications: Dzięki dużej dowolności w doborze kolorów i wymiarów (zarówno szerokości, jak i grubości) SlotBar znajduje szerokie zastosowanie w wielu typach sal, pozwalając na nowatorskie rozwiązania projektowe. W istniejących salach widowiskowych i koncertowych rekomenduje się stosowanie ustrojów SlotBar na tylnej ścianie, w celu uzyskania lepszego odbicia dźwięku. W znaczący sposób poprawia to słyszalność zarówno dla widzów, jak i artystów występujących na scenie. W studiach nagraniowych, a zwłaszcza w pomieszczeniach o niewielkiej kubaturze, zastosowanie ustrojów SlotBar pozwala na uzyskanie odpowiedniej chłonności akustycznej dla niskich częstotliwości. W zależności od potrzeb, ustrój można montować również na suficie. We wszystkich pomieszczeniach, w których korzystne jest obniżenie czasu pogłosu w szczególności dla zakresu niskich częstotliwości. Montaż ustrojów SlotBar odbywa się na podkonstrukcji wykonanej z listew (łat) drewnianych o wymiarach dobranych w zależności od wymagań akustycznych danej lokalizacji. W celu uzyskania pożądanej chłonności akustycznej, wprowadza się odpowiednio dobraną warstwę materiału dźwiękochłonnego, którego parametry fizyczne (gramatura, rodzaj, gęstość) wynikają z wcześniej przeprowadzonych obliczeń akustycznych. W sytuacji, gdy za ustrojem wykorzystywany jest pylący materiał dźwiękochłonny, wykonany np. na bazie wełny szklanej lub mineralnej, warstwa włókniny akustycznej układana na łatach przed materiałem dźwiękochłonnym jest obligatoryjna. Przy zastosowaniu materiału dźwiękochłonnego niepylącego konieczność wprowadzenia dodatkowej warstwy włókniny akustycznej wynika z opracowania projektowego. Poszczególne moduły SlotBar są instalowane w sposób niewidoczny, z zastosowaniem wpinanych w specjalny wpust stalowych klamer montażowych, wzmocnionych listwą dystansową o odpowiedniej szerokości. Taki sposób montażu stosuje się do układu pionowego, ukośnego oraz poziomego. Należy zwrócić uwagę na fakt, iż poprawne zastosowanie ustrojów akustycznych w danej przestrzeni musi być wynikiem wcześniej przeprowadzonych obliczeń akustycznych. Dotyczy to zarówno wnętrz istniejących, jak i nowo projektowanych. Thanks to a huge diversity of colors and sizes (both width and depth), SlotBar can be widely used in different room types, enabling innovative design solu tions. In existing performance rooms and concert halls it is recommended to use SlotBar systems on the rear wall in order to obtain a better sound reflection. It improves listening conditions for both the audience and the artists on the stage. In recording rooms and especially in the interiors of small volumes using SlotBar system in an absorbing combination with the gaps system, enables obtaining proper sound absorption for low frequencies. Depending on the needs, the system can be also mounted on the ceiling. In all rooms, where reduction of the reverberation time is desired, especially for low frequencies. Installation of SlotBar system is done on the grid made of wooden laths of properly chosen dimensions, depending on the acoustical requirements for current localization. In order to obtain proper sound absorption, a layer of sound absorbing material should be introduced. Physical properties of the material (type, grammage, density) should result from previous acoustical calculations. When a dusty sound absorbing material behind the panels (e.g. glass wool or mineral wool) is being used, it is inevitable to provide a layer of an acoustic fabric. If the absorbing material is not dusty, the necessity to use this layer depends on the project. Each module of SlotBar system is mounted in an invisible way, thanks to the use of special steel mounting clips, rein forced by spacing lath of adequate width. This type of mounting is recommended for vertical, diagonal and horizontal layouts. It should be noted that a proper use of acoustic system in a given space must be preceded by previous acoustical calculations. This concerns both existing and newly designed interiors. 6

8 Materiały Ustrój wykonany z materiałów drewnopochodnych. Materials The system is made of wood-based material. Bezpieczeństwo pożarowe Możliwość wykonania ustroju z materiałów o klasie ogniowej co najmniej D-s1. Fire safety Possibility of making the system out of materials with fire resistance class at least D-s1. Montaż Zgodnie z instrukcją montażową, na podkonstrukcji drewnianej za pomocą klamer montażowych wzmacnianych listwami dystansowymi. Installation According to the installation instructions, on a wooden grid with mounting clips, braced with spacing laths. Kolor Możliwość pomalowania na dowolnie wybrany kolor z palety NCS lub fornirowanie. Colour Possibility of dyeing in any chosen colour from the NCS palette. Wymiary Standardowe wymiary pojedynczego elementu (szerokość x wysokość x głębokość) [mm]: 150x1200x10. Grubość minimalna pojedynczego elementu 10 mm zależna od typu montowanego w ustrojach osprzętu teletechnicznego; grubość podana bez uwzględnienia wymiaru podkonstrukcji drewnianej. Niestandardowe wymiary na zapytanie, zgodnie z opracowaniem lub wymaganiami projektowymi. Waga Waga ustroju: ok. 10 kg/m 2 (przy grubości 10 mm). Dimensions Standard element dimensions (width x height x depth) [mm]: 150x1200x10. Minimal depth of a single element is 10 mm and depends on the selected material and the type of teletechnical equipment installed; it is established without taking into account the dimensions of the wooden substructure. Non-standard dimensions are available on request, correspondingly to the description or the project requirements. Weight Weight of the system: approx. 10 kg/m 2 (at 10 mm depth of the element). Wykończenie Możliwość wykończenia krawędzi za pomocą drewnianej listwy maskującej. Finishing Possibility to finish off the edges with a hardwood masking frame. Cechy dodatkowe Możliwość zamontowania w ustrojach osprzętu teletechnicznego, elektrycznego oraz modułów wykonawczych. Możliwość wykończenia krawędzi za pomocą listwy maskującej drewnianej lub z materiałów drewnopochodnych malowanych na wybrany kolor z palety NCS. Additional features Possibility to mount executive modules and teletechnical or electrical equipment inside the system. Possibility to finish the edges with a masking frame made of wood or wood-based materials in any colour from the NCS palette. NIP: VAT ID: PL RS MINUS SP. Z O.O KRAKÓW POLSKA/POLAND office@rsminus.pl ARCHITECTED SOUND IS A TRADEMARK OF RS MINUS SP. Z O.O.
