1 Katalog wyrobów
2

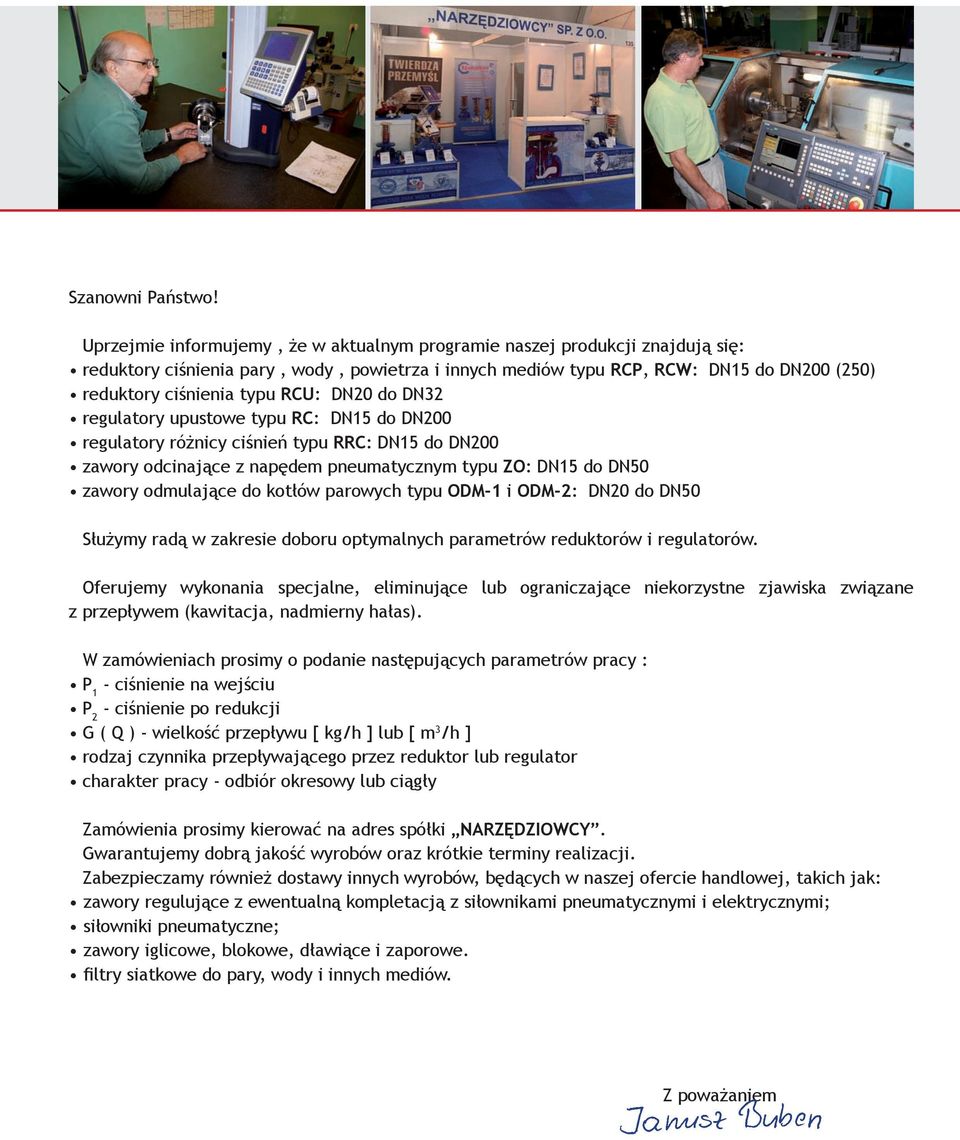

3 Szanowni Państwo! Uprzejmie informujemy, że w aktualnym programie naszej produkcji znajdują się: reduktory ciśnienia pary, wody, powietrza i innych mediów typu RCP, RCW: DN15 do DN200 (250) reduktory ciśnienia typu RCU: DN20 do DN32 regulatory upustowe typu RC: DN15 do DN200 regulatory różnicy ciśnień typu RRC: DN15 do DN200 zawory odcinające z napędem pneumatycznym typu ZO: DN15 do DN50 zawory odmulające do kotłów parowych typu ODM-1 i ODM-2: DN20 do DN50 Służymy radą w zakresie doboru optymalnych parametrów reduktorów i regulatorów. Oferujemy wykonania specjalne, eliminujące lub ograniczające niekorzystne zjawiska związane z przepływem (kawitacja, nadmierny hałas). W zamówieniach prosimy o podanie następujących parametrów pracy : P 1 - ciśnienie na wejściu P 2 - ciśnienie po redukcji G ( Q ) - wielkość przepływu [ kg/h ] lub [ m 3 /h ] rodzaj czynnika przepływającego przez reduktor lub regulator charakter pracy - odbiór okresowy lub ciągły Zamówienia prosimy kierować na adres spółki NARZĘDZIOWCY. Gwarantujemy dobrą jakość wyrobów oraz krótkie terminy realizacji. Zabezpieczamy również dostawy innych wyrobów, będących w naszej ofercie handlowej, takich jak: zawory regulujące z ewentualną kompletacją z siłownikami pneumatycznymi i elektrycznymi; siłowniki pneumatyczne; zawory iglicowe, blokowe, dławiące i zaporowe. filtry siatkowe do pary, wody i innych mediów. Z poważaniem

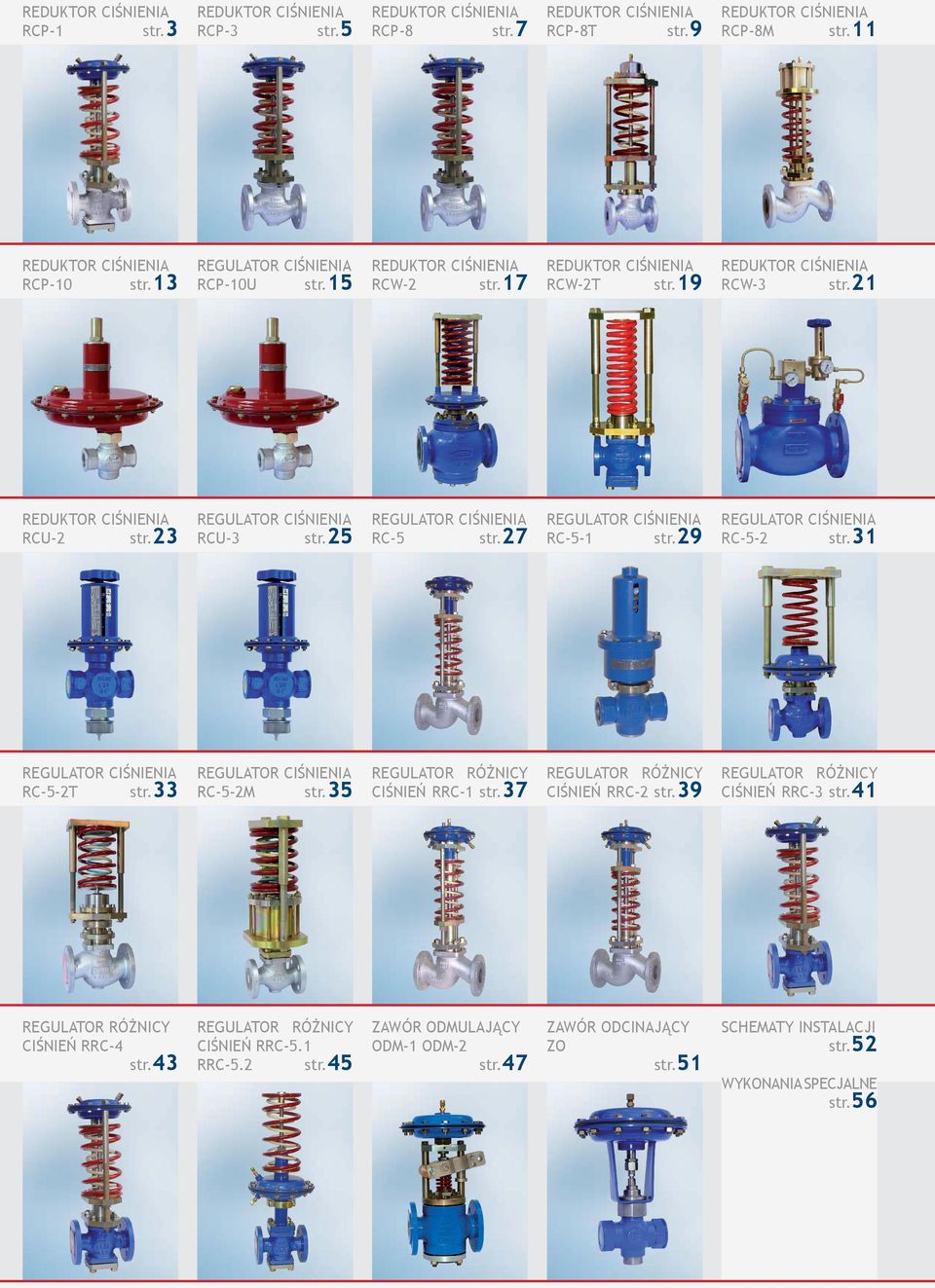

4 REDUKTOR CIŚNIENIA RCP-1 str.3 REDUKTOR CIŚNIENIA RCP-3 str.5 REDUKTOR CIŚNIENIA RCP-8 str.7 REDUKTOR CIŚNIENIA RCP-8T str.9 REDUKTOR CIŚNIENIA RCP-8M str.11 REDUKTOR CIŚNIENIA RCP-10 str.13 REGULATOR CIŚNIENIA RCP-10U str.15 REDUKTOR CIŚNIENIA RCW-2 str.17 REDUKTOR CIŚNIENIA RCW-2T str.19 REDUKTOR CIŚNIENIA RCW-3 str.21 REDUKTOR CIŚNIENIA RCU-2 str.23 REGULATOR CIŚNIENIA RCU-3 str.25 REGULATOR CIŚNIENIA RC-5 str.27 REGULATOR CIŚNIENIA RC-5-1 str.29 REGULATOR CIŚNIENIA RC-5-2 str.31 REGULATOR CIŚNIENIA RC-5-2T str.33 REGULATOR CIŚNIENIA RC-5-2M str.35 REGULATOR RÓŻNICY CIŚNIEŃ RRC-1 str.37 REGULATOR RÓŻNICY CIŚNIEŃ RRC-2 str.39 REGULATOR RÓŻNICY CIŚNIEŃ RRC-3 str.41 REGULATOR RÓŻNICY CIŚNIEŃ RRC-4 str.43 REGULATOR RÓŻNICY CIŚNIEŃ RRC-5.1 RRC-5.2 str.45 ZAWÓR ODMULAJĄCY ODM-1 ODM-2 str.47 ZAWÓR ODCINAJĄCY ZO str.51 SCHEMATY INSTALACJI str.52 WYKONANIA SPECJALNE str.56

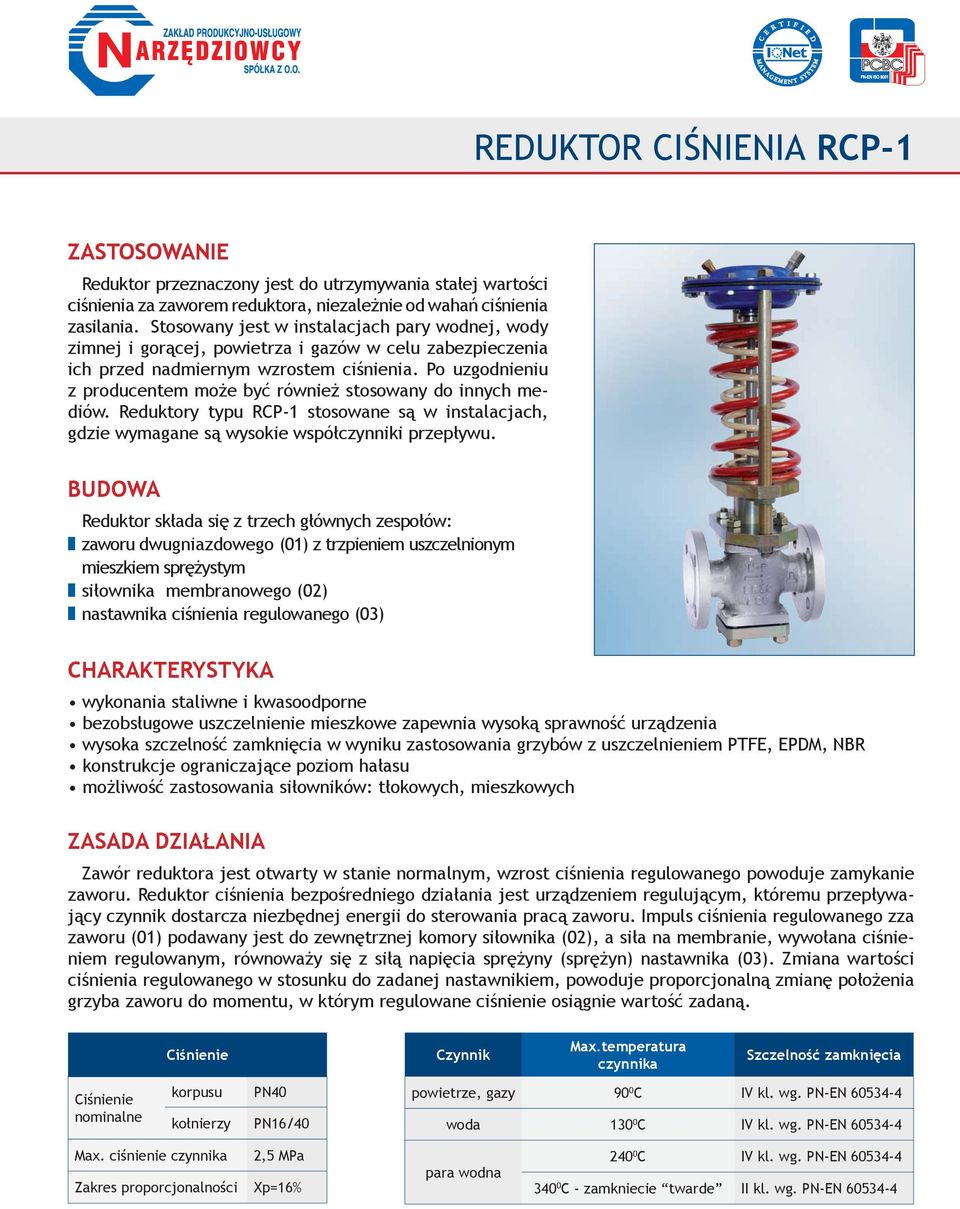

5 REDUKTOR CIŚNIENIA RCP-1 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach pary wodnej, wody zimnej i gorącej, powietrza i gazów w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów. Reduktory typu RCP-1 stosowane są w instalacjach, gdzie wymagane są wysokie współczynniki przepływu. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu dwugniazdowego (01) z trzpieniem uszczelnionym mieszkiem sprężystym z siłownika membranowego (02) z nastawnika ciśnienia regulowanego (03) CHARAKTERYSTYKA wykonania staliwne i kwasoodporne bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR konstrukcje ograniczające poziom hałasu możliwość zastosowania siłowników: tłokowych, mieszkowych ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do zewnętrznej komory siłownika (02), a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Czynnik Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy PN40 /40 powietrze, gazy 90 0 C IV kl. wg. PN-EN woda C IV kl. wg. PN-EN Max. ciśnienie czynnika Zakres proporcjonalności 2,5 MPa Xp=16% para wodna C IV kl. wg. PN-EN C - zamkniecie twarde II kl. wg. PN-EN
6 MATERIAŁY Korpus Dławnica Grzyb, gniazdo Trzpień Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN C15E PN-EN X17CrNi X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba Membrana WYMIARY Wymiary [mm] PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową PN-EN Wielkość reduktora DN Współczynnik Kvs 1) D [mm] PN L[mm] PN D 0 [mm] PN d [mm] PN n 4 PN F [mm] , Masa regulatora[kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNINIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A [mm] Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. W instalacjach, w których temperatura czynnika przekracza 135 C oraz wszystkich instalacjach pary wodnej konieczne jest stosowanie zbiornika kondensacyjnego zamontowanego powyżej poziomu siłownika, a także montaż reduktora sprężyną ku dołowi. Konieczne jest stosowanie filtra siatkowego na zasilaniu. Schemat instalacji na stronie 53.
7 REDUKTOR CIŚNIENIA RCP-3 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach pary wodnej, wody zimnej i gorącej, powietrza i gazów, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z trzpieniem uszczelnionym mieszkiem sprężystym, z siłownika membranowego (02) z nastawnika ciśnienia regulowanego (03) CHAREKTERYSTYKA wykonania staliwne i kwasoodporne bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR możliwość zastosowania siłowników: tłokowych, mieszkowych ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do zewnętrznej komory siłownika (02), a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Medium Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy PN40 /40 Powietrze, gazy 90 0 C VI kl. wg. PN-EN Woda C VI kl. wg. PN-EN Max. ciśnienie czynnika Zakres proporcjonalności 2,5 MPa Xp=16% Para C PTFE VI kl. wg. PN-EN C metal-metal IV kl. wg. PN-EN

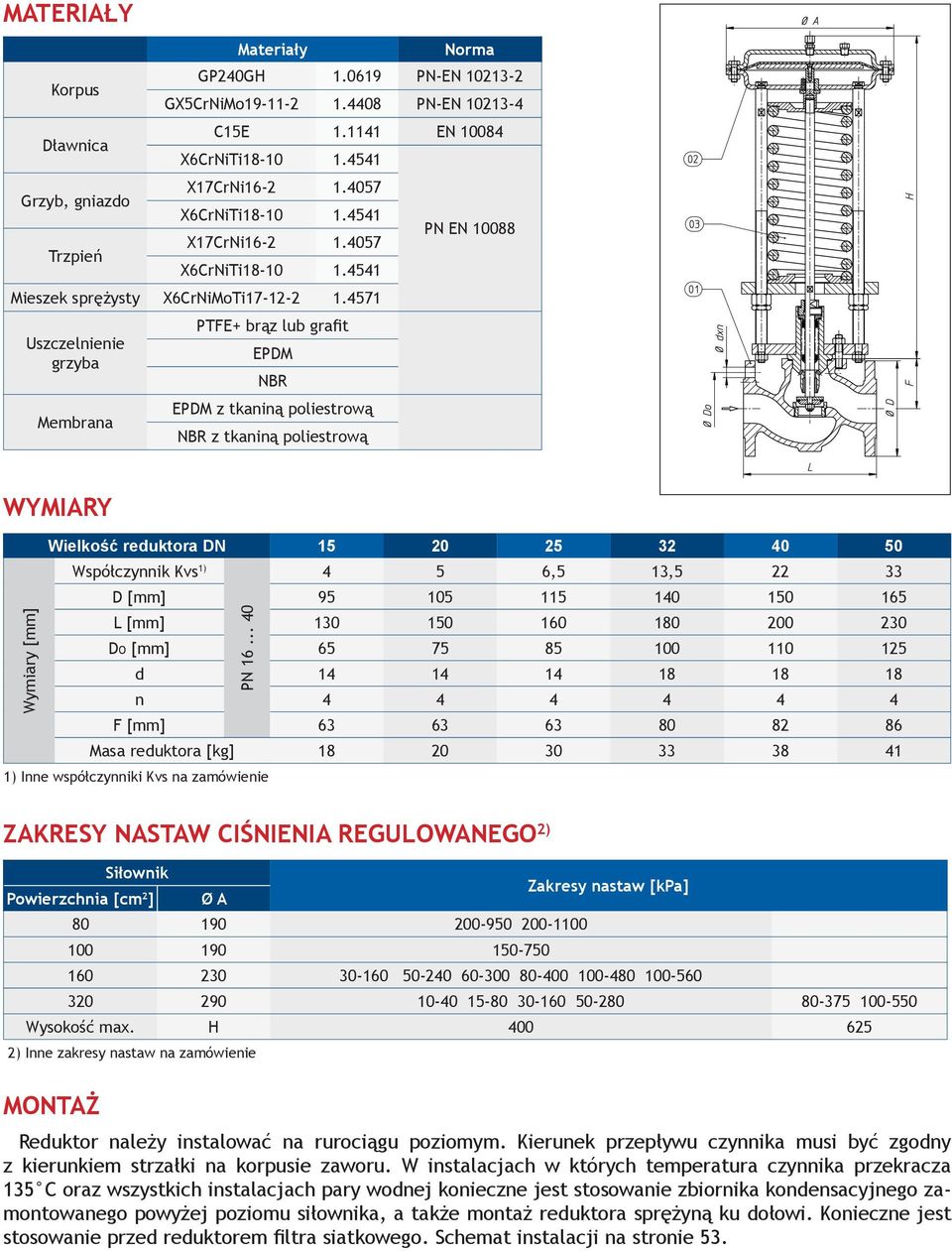

8 Materiały Korpus Dławnica Grzyb, gniazdo Trzpień Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN C15E EN X17CrNi X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba Membrana PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową PN EN WYMIARY Wymiary [mm] Wielkość reduktora DN Współczynnik Kvs 1) 4 5 6,5 13, D [mm] PN L [mm] Do [mm] d n F [mm] Masa reduktora [kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNIENIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. W instalacjach w których temperatura czynnika przekracza 135 C oraz wszystkich instalacjach pary wodnej konieczne jest stosowanie zbiornika kondensacyjnego zamontowanego powyżej poziomu siłownika, a także montaż reduktora sprężyną ku dołowi. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Schemat instalacji na stronie 53.

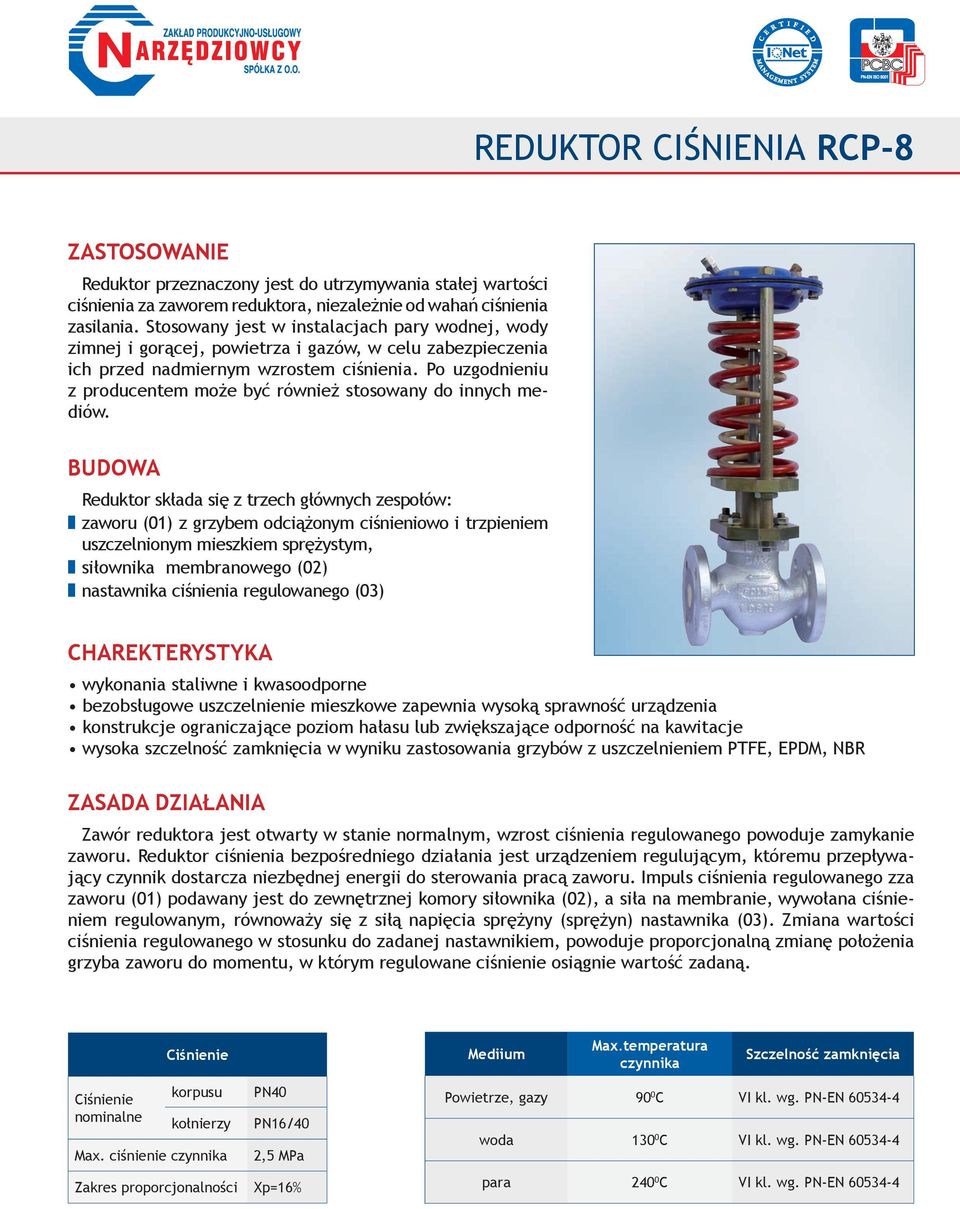

9 REDUKTOR CIŚNIENIA RCP-8 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach pary wodnej, wody zimnej i gorącej, powietrza i gazów, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym, z siłownika membranowego (02) z nastawnika ciśnienia regulowanego (03) CHAREKTERYSTYKA wykonania staliwne i kwasoodporne bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do zewnętrznej komory siłownika (02), a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Mediium Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy Max. ciśnienie czynnika Zakres proporcjonalności PN40 /40 2,5 MPa Xp=16% Powietrze, gazy 90 0 C VI kl. wg. PN-EN woda C VI kl. wg. PN-EN para C VI kl. wg. PN-EN
10 MATERIAŁY Korpus Dławnica Grzyb, gniazdo Trzpień Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN C15E EN X17CrNi X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba Membrana WYMIARY PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową PN EN Wielkość regulatora DN Wymiary [mm] Współczynnik Kvs 1) 4 5 6,5 13, D [mm] PN L[mm] PN D 0 [mm] PN d [mm] PN n PN F [mm] Masa reduktora[kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNINIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. W instalacjach w których temperatura czynnika przekracza 135 C, oraz wszystkich instalacjach pary wodnej niezbędne jest stosowanie zbiornika kondensacyjnego zamontowanego powyżej poziomu siłownika, a także montaż reduktora sprężyną ku dołowi. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Schemat instalacji na stronie 53.

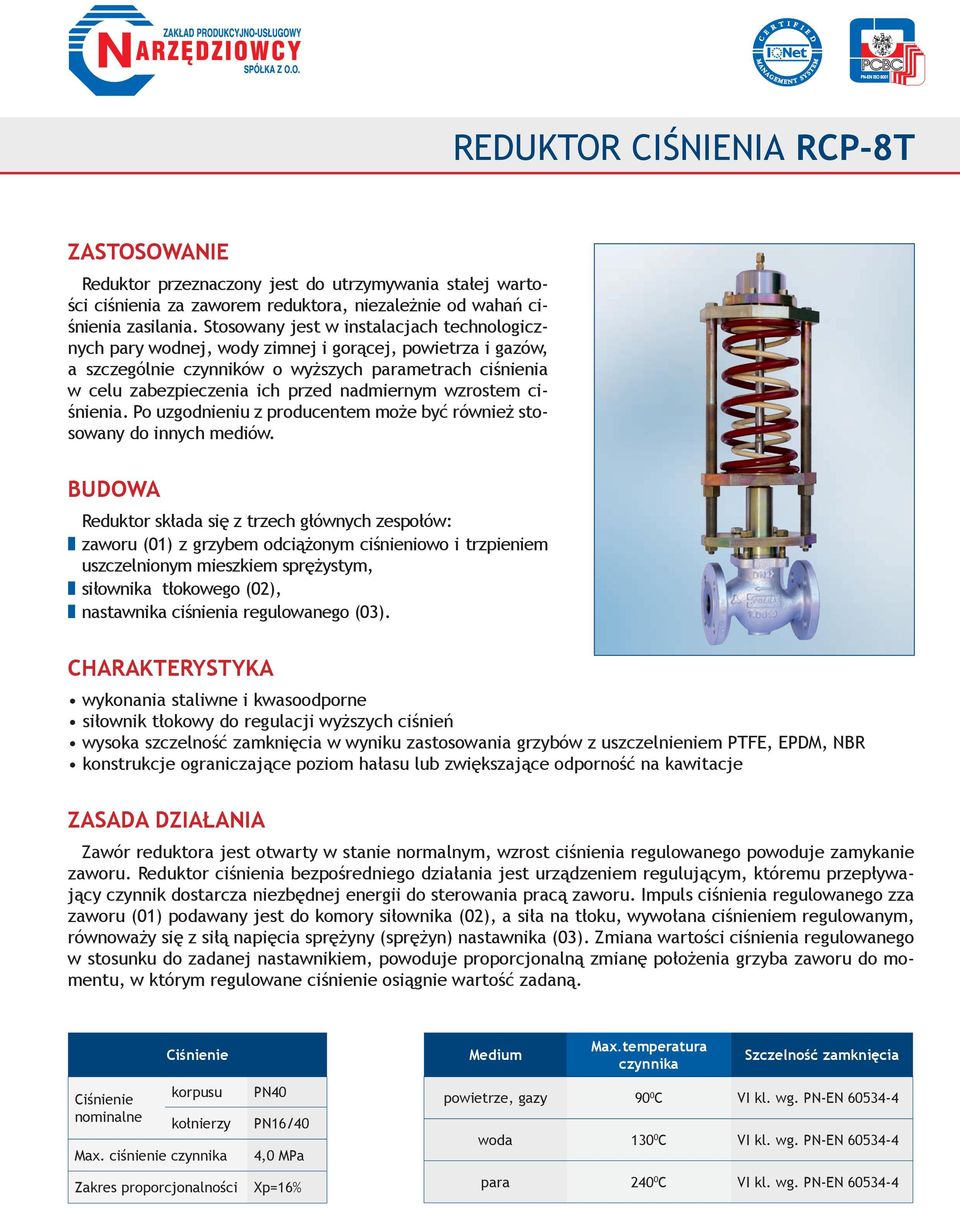

11 REDUKTOR CIŚNIENIA RCP-8T ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach technologicznych pary wodnej, wody zimnej i gorącej, powietrza i gazów, a szczególnie czynników o wyższych parametrach ciśnienia w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym, z siłownika tłokowego (02), z nastawnika ciśnienia regulowanego (03). CHARAKTERYSTYKA wykonania staliwne i kwasoodporne siłownik tłokowy do regulacji wyższych ciśnień wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do komory siłownika (02), a siła na tłoku, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Medium Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy Max. ciśnienie czynnika Zakres proporcjonalności PN40 /40 4,0 MPa Xp=16% powietrze, gazy 90 0 C VI kl. wg. PN-EN woda C VI kl. wg. PN-EN para C VI kl. wg. PN-EN

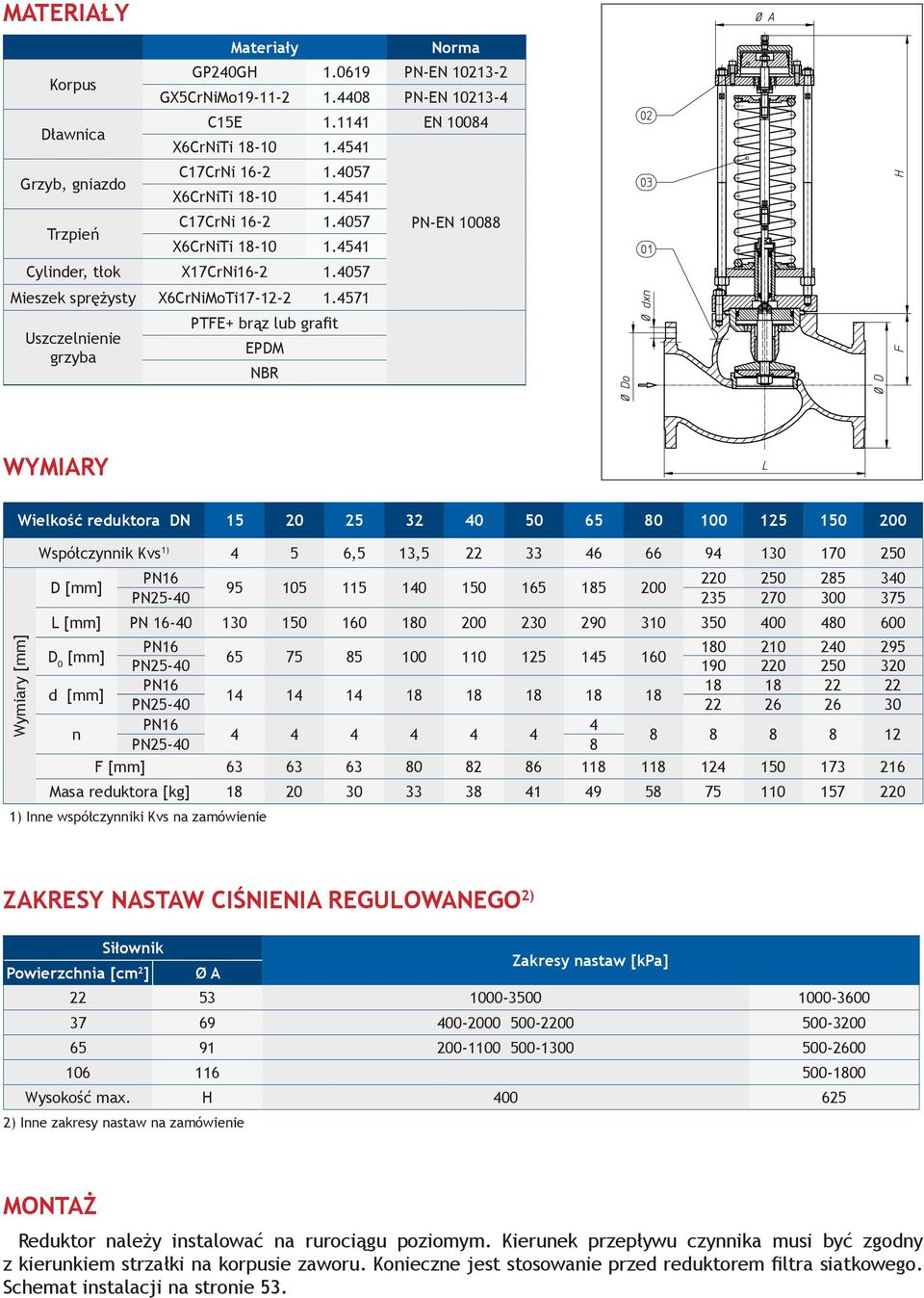

12 MATERIAŁY dddd Materiały Norma Korpus Dławnica Grzyb, gniazdo Trzpień GP240GH PN-EN GX5CrNiMo PN-EN C15E EN X6CrNiTi C17CrNi X6CrNiTi C17CrNi X6CrNiTi Cylinder, tłok X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba PTFE+ brąz lub grafit EPDM NBR PN-EN WYMIARY Wymiary [mm] Wielkość reduktora DN Współczynnik Kvs 1) 4 5 6,5 13, D [mm] PN L [mm] PN D 0 [mm] PN d [mm] PN n PN F [mm] Masa reduktora [kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNIENIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Schemat instalacji na stronie 53.
13 REDUKTOR CIŚNIENIA RCP-8M ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach technologicznych szczególnie do regulacji ciśnienia czynników agresywnych w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów. Budowa Reduktor składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym, z siłownika mieszkowego (02), z nastawnika ciśnienia regulowanego (03). CHAREKTERYSTYKA wykonania staliwne i kwasoodporne kwasoodporny siłownik mieszkowy odporny na agresywne czynniki wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do komory siłownika mieszkowego (02), a siła działająca na mieszek, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Uszczelnienie gniazdo-grzyb Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy Max. ciśnienie czynnika Zakres proporcjonalności PN40 /40 2,5 MPa Xp=16% EPDM C VI kl. wg. PN-EN NBR 90 0 C VI kl. wg. PN-EN PTFE C VI kl. wg. PN-EN
14 MATERIAŁY Korpus Dławnica Grzyb, gniazdo Trzpień Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN C15E EN X17CrNi X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba PTFE+ brąz lub grafit EPDM NBR PN-EN WYMIARY Wymiary [mm] Wielkość reduktora DN Współczynnik Kvs 1) 4 5 6,5 13, D [mm] PN L[mm] PN D 0 [mm] PN d [mm] PN n PN F [mm] Masa reduktora [kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNIENIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Schemat instalacji na stronie 53.
15 REDUKTOR CIŚNIENIA RCP-10 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach powietrza i innych gazów, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Może być również stosowany do utrzymywania atmosfery ochronnej w zbiornikach. Zakresy nastaw ciśnienia regulowanego mbar. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z siłownika membranowego (02) wyposażonego w zawór upustowy (04) z nastawnika ciśnienia regulowanego (03) CHARAKTERYSTYKA wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem EPDM, NBR nie wymaga podłączania dodatkowych przewodów impulsowych przyłącza gwintowe G3/4, G1 G1 1/4, na zamówienie wkręcane przyłącza kołnierzowe przyłącza kołnierzowe DN40,DN50 ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do komory siłownika (02) od strony zaworu, a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. W membranie reduktora wbudowany jest zawór upustowy (04), zabezpieczający przed nadmiernym wzrostem ciśnienia regulowanego. DANE TECHNICZNE Średnica nominalna Nastawa [mbar] Przyłącza G3/4 G gwintowe, mogą być dodatkowo wyposażone w wkręcane przyłącza G1 1/ kołnierzowe wg. PN-EN : kołnierze wg. wg. PN-EN :2007 Szczelność zamkniecia: VI kl. wg. PN-EN Kvs [m 3 /h] Średnica gniazda [mm] 0,4 0, ,2 1,6 2, ,3 25 Średnica DN 3/ /

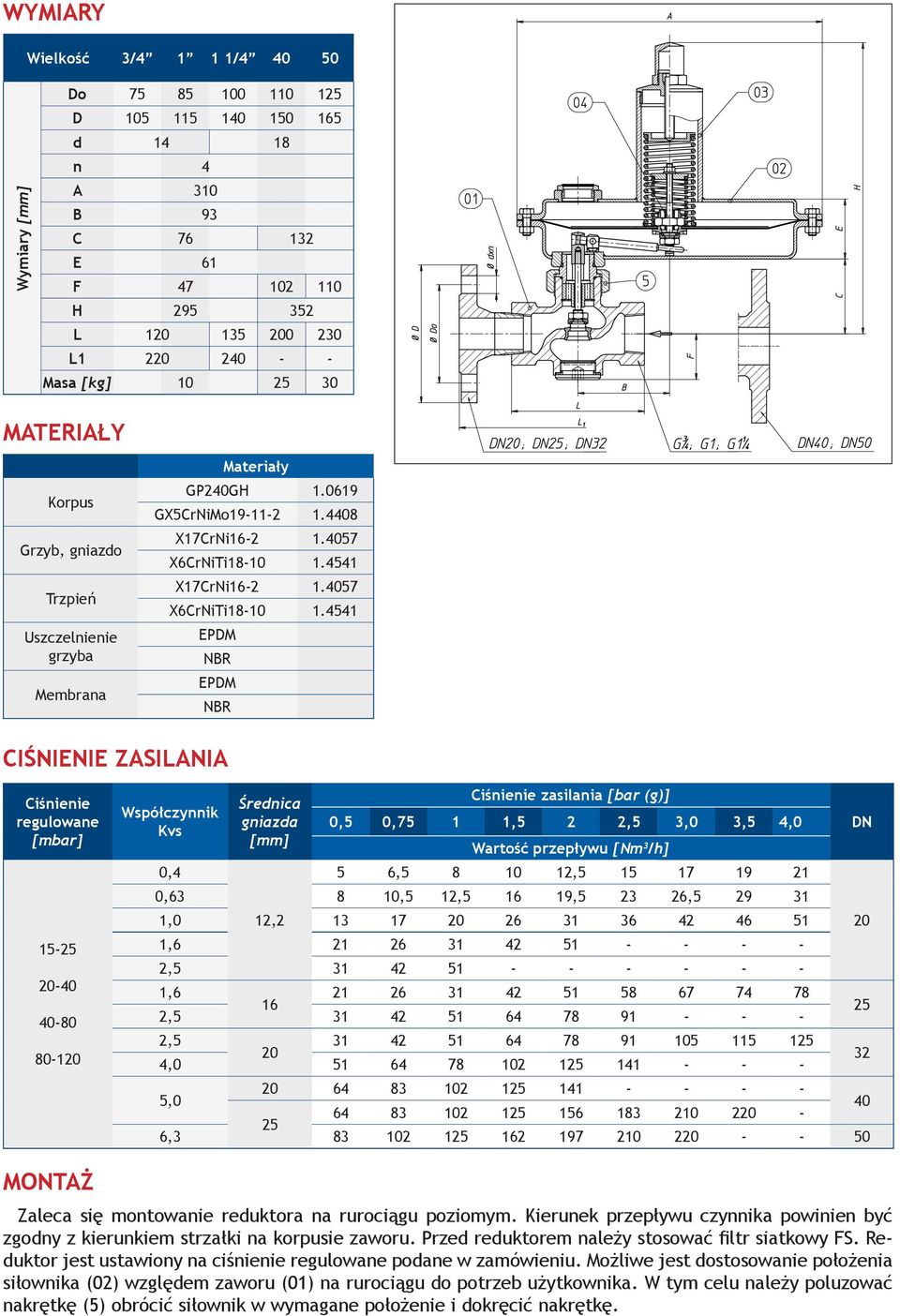

16 WYMIARY Wielkość 3/ / Wymiary [mm] Do D d n 4 A 310 B 93 C E 61 F H L L Masa [kg] MATERIAŁY Korpus Grzyb, gniazdo Trzpień Uszczelnienie grzyba Membrana Materiały GP240GH GX5CrNiMo X17CrNi X17CrNi EPDM NBR EPDM NBR Ciśnienie zasilania Ciśnienie regulowane [mbar] Współczynnik Kvs Średnica gniazda [mm] Ciśnienie zasilania [bar (g)] 0,5 0,75 1 1,5 2 2,5 3,0 3,5 4,0 Wartość przepływu [Nm 3 /h] 0,4 5 6, , , ,5 12, , , ,0 12, , , , , , , , , DN MONTAŻ Zaleca się montowanie reduktora na rurociągu poziomym. Kierunek przepływu czynnika powinien być zgodny z kierunkiem strzałki na korpusie zaworu. Przed reduktorem należy stosować filtr siatkowy FS. Reduktor jest ustawiony na ciśnienie regulowane podane w zamówieniu. Możliwe jest dostosowanie położenia siłownika (02) względem zaworu (01) na rurociągu do potrzeb użytkownika. W tym celu należy poluzować nakrętkę (5) obrócić siłownik w wymagane położenie i dokręcić nakrętkę.
17 REGULATOR CIŚNIENIA RCP-10U(upustowy) ZASTOSOWANIE Regulator ciśnienia przeznaczony jest do utrzymywania stałej wartości ciśnienia przed zaworem reduktora na żądanym poziomie. Stosowany jest w instalacjach powietrza i innych gazów, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Zakresy nastaw ciśnienia regulowanego mbar. BUDOWA Regulator składa się z trzech głównych zespołów: z zaworu (01) z siłownika membranowego (02) wyposażonego w zawór upustowy (04) z nastawnika ciśnienia regulowanego (03) CHARAKTERYSTYKA wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem EPDM, NBR przyłącza gwintowe G3/4, G1 G1 1/4, na zamówienie wkręcane przyłącza kołnierzowe przyłącza kołnierzowe DN40,DN50 nie wymaga podłączania dodatkowych przewodów impulsowych ZASADA DZIAŁANIA Zawór regulatora jest zamknięty w stanie normalnym, wzrost ciśnienia regulowanego powoduje otwieranie zaworu. Impuls ciśnienia regulowanego sprzed zaworu (01) podawany jest do komory siłownika (02) od strony zaworu, a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. DANE TECHNICZNE Średnica nominalna Nastawa [mbar] Przyłącza G3/4 G gwintowe, mogą być dodatkowo wyposażone w wkręcane przyłącza G1 1/ kołnierzowe wg. PN-EN : kołnierze wg. wg. PN-EN :2007 Szczelnośc zamkniecia: VI kl. wg. PN-EN Kvs [m 3 /h] Średnica gniazda [mm] 0,4 0, ,2 1,6 2, ,3 25 Średnica DN 3/ /
18 WYMIARY Wielkość regulatora DN 3/ / Do D d n 4 A 310 B 93 C E 61 F H L L Masa [kg] Wymiary [mm] MATERIAŁY dddd Korpus Grzyb, gniazdo Trzpień Uszczelnienie grzyba Membrana Materiały GP240GH GX5CrNiMo X17CrNi X17CrNi EPDM NBR EPDM NBR Ciśnienie zasilania Ciśnienie regulowane [mbar] Współczynnik Kvs Średnica gniazda [mm] Ciśnienie zasilania [bar (g)] 0,5 0,75 1 1,5 2 2,5 3,0 3,5 4,0 Wartość przepływu [Nm 3 /h] 0,4 5 6, , , ,5 12, , , ,0 12, , , , , , , , , DN MONTAŻ Zaleca się montowanie reduktora na rurociągu poziomym. Kierunek przepływu czynnika powinien być zgodny z kierunkiem strzałki na korpusie zaworu. Przed regulatorem należy stosować filtr siatkowy FS. Regulator jest ustawiony na ciśnienie regulowane podane w zamówieniu. Możliwe jest dostosowanie położenia siłownika (02) względem zaworu (01) na rurociągu do potrzeb użytkownika. W tym celu należy poluzować nakrętkę (5) obrócić siłownik w wymagane położenie i dokręcić nakrętkę.
19 REDUKTOR CIŚNIENIA RCW-2 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach wodociągowych, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem reduktory może być również stosowany do innych mediów. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo z siłownika membranowego (02), z nastawnika ciśnienia regulowanego (03) Charakterystyka reduktor jednogniazdowy z grzybem odciążonym ciśnieniowo wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem EPDM montaż reduktora nie wymaga podłączenia przewodów impulsowych ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do wewnętrznej komory siłownika (02), a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Dane techniczne Ciśnienie nominalne korpusu Max. ciśnienie czynnika Max. temperatura czynnika 16 bar 0/100 0 C Szczelność zamknięcia VI kl. wg. PN-EN Zakres proporcjonalności Xp=16%
20 MATERIAŁY Materiały Norma Korpus EN-GJL-250 PN-EN 1561 Korpus DN20-50 GP240GH PN-EN GX5CrNiMo PN-EN Dławnica C15E EN Grzyb, gniazdo X17CrNi Trzpień C17CrNi PN EN Uszczelnienie grzyba Membrana PTFE+ brąz EPDM NBR EPDM z tkaniną poliestrową WYMIARY Wielkość reduktora DN Współczynnik Kvs 1) , D [mm] L[mm] , ,5 352, Wymiary [mm] D 0 [mm] d [mm] n F [mm] 98,5 98,5 98,5 101, Masa reduktora[kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNIENIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego.
21 REDUKTOR CIŚNIENIA RCW-2T ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach wodociągowych, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem reduktory może być również stosowany do innych mediów. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo z siłownika tłokowego (02) z nastawnika ciśnienia regulowanego (03) Charakterystyka siłownik tłokowy do regulacji wyższych ciśnień reduktor jednogniazdowy z grzybem odciążonym ciśnieniowo wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem EPDM montaż reduktora nie wymaga podłączenia przewodów impulsowych ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do wewnętrznej komory siłownika (02), a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Dane techniczne Ciśnienie nominalne korpusu /40 Max. ciśnienie czynnika 40 bar Max. temperatura czynnika 0/240 0 C Szczelność zamknięcia VI kl. wg. PN-EN Zakres proporcjonalności Xp=16%
22 MATERIAŁY Korpus Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN Dławnica C15E EN Grzyb, gniazdo X17CrNi Trzpień X17CrNi Cylinder, tłok X17CrNi Uszczelnienie grzyba PTFE+ brąz EPDM NBR PN EN WYMIARY Wielkość reduktora DN Współczynnik Kvs 1) , D [mm] Wymiary [mm] L[mm] ,5 254 D 0 [mm] d [mm] n F [mm] 98,5 98,5 98,5 101,5 116 Masa reduktora [kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNIENIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego.
23 REDUKTOR CIŚNIENIA RCW-3 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach wodociągowych, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem reduktory mogą być również stosowane do innych mediów. Charakterystyka siłownik membranowy zabudowanego bezpośrednio na korpusie zaworu nie wymaga stosowania dodatkowych rurek impulsowych łatwa regulacja ciśnienia regulowanego wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem EPDM ZASADA DZIAŁANIA Energią napędową reduktora jest energia przepływającego czynnika (ciśnienie). W czasie pracy reduktora na grzyb zaworu działa z jednej strony ciśnienie zasilania, a z drugiej ciśnienie po redukcji. Różnica tych ciśnień wywołuje na grzybie zaworu siłę powodującą jego otwieranie. Siła ta w stanie ustabilizowanym równoważona jest siłą sprężyny oraz siłą wywołaną różnicą ciśnień działających na membranę siłownika, z których jedno jest równe ciśnieniu po redukcji, a drugie w zależności od stopnia otwarcia regulatora sterującego, przyjmuje wartość pośrednią między ciśnieniem zasilania, a ciśnieniem po redukcji. Na regulatorze sterującym, przez napięcie sprężyny, może być nastawione ciśnienie po redukcji o dowolnej wartości z zakresu nastaw 50 do 250 kpa lub 100 do 700 kpa. W przypadku pojawienia się zakłócenia w postaci zmiany ciśnienia na wejściu lub zmiany poboru przepływającego czynnika, następuje wytrącenie reduktora ze stanu równowagi. Układ sterujący, przez zmianę otwarcia regulatora sterującego, spowoduje zmianę ciśnienia pośredniego działającego na membranę, doprowadzając do nowego stanu równowagi, w wyniku czego nastąpi zmiana dławienia na zaworze, zapewniająca powrót do poprzedniej wartości ciśnienia po redukcji. Dla poprawnej pracy reduktora wymagane jest zapewnienie minimalnej, podanej w tablicy różnicy ciśnień na zaworze - Zawory odcinające na wejściu i wyjściu układu sterującego umożliwiają ingerencję w układzie sterującym, np. czyszczenie filtra, wymiana sterownika itp., bez przerw w dostawie wody. - Zamknięcie zaworu na wejściu układu sterującego powoduje zamknięcie reduktora (funkcja zaworu odcinającego).
24 MATERIAŁY Materiały Norma Korpus EN-GJL-250 PN-EN 1461 Grzyb X17CrNi EN Gniazdo X6Cr Trzpień X17CrNi PN-EN Uszczelnienie Membrana EPDM EPDM z tkaniną poliestrową WYMIARY Wielkość reduktora DN Współczynnik Kvs 1) D [mm] L[mm] Wymiary [mm] D 0 [mm] d [mm] n H [mm] Masa reduktora[kg] Min. roznica ciśnień [bar] 1,0 1,0 0,85 0,85 MONTAŻ Reduktor należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego.
25 REDUKTOR CIŚNIENIA RCU-2 ZASTOSOWANIE Reduktor ciśnienia przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem, niezależnie od zmian ciśnienia zasilania. Stosowany jest w instalacjach wody, powietrza i gazów niepalnych. Po uzgodnieniu z producentem reduktory może być również stosowany do innych mediów. BUDOWA Reduktor składa się z trzech głównych zespołów: z zaworu (01) z trzpieniem uszczelnionym mieszkiem sprężystym, z siłownika membranowego (02), z nastawnika ciśnienia regulowanego (03) CHARAKTERYSTYKA wykonania: żeliwo szare, staliwo bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR łatwość regulowania nastawy nie wymaga podłączania dodatkowych przewodów impulsowych przyłącza gwintowe, na zamówienie wkręcane przyłącza kołnierzowe ZASADA DZIAŁANIA Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulacyjnym, któremu przepływający czynnik dostarcza energii niezbędnej do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest przez otwór w trzpieniu pod membranę siłownika (02), siła na membranie wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Ciśnienie nominalne żeliwo szare EN-GJL250 korpusu staliwo GP240GH PN25 Max. ciśnienie czynnika 2,5 MPa Zakres proporcjonalności Xp=16% Medium Max.temperatura czynnika Szczelność zamknięcia Powietrze 90 0 C VI kl. wg. PN-EN Gazy 90 0 C VI kl. wg. PN-EN Woda C VI kl. wg. PN-EN
26 materiały Korpus Dławnica Grzyb, gniazdo Trzpień Materiały Norma EN-GJL250 PN EN 1561 GP240GH PN-EN C15E EN X17CrNi X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba Membrana PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową PN EN WYMIARY i nominalny współczynnik kvs DN 3/4 1 Kvs 1 1, Wymiary L [mm] Masa [kg] 120 2,8 1 1/ ,0 ZAKRESY NASTAW CIŚNIENIA REGULOWANEGO [kpa] MONTAŻ Reduktor należy instalować na rurociągu poziomym, zespołem nastawnika ku górze. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Sposób zamawiania W zamówieniu należy podać oznaczenie reduktora, średnicę nominalną, ciśnienie nominalne, współczynnik przepływu Kvs, zakres ciśnienia regulowanego. Np... Reduktor RCU-2; G3/4 ; ; Kvs4; zakres nastaw 1-5bar, nastawa 3bar.
27 REDUKTOR CIŚNIENIA RCU-3 ZASTOSOWANIE Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem, niezależnie od zmian ciśnienia zasilania, a ponadto zabezpiecza układ przed nadmiernym wzrostem ciśnienia regulowanego. Stosowany jest w instalacjach wody, powietrza i gazów niepalnych. Zalecany do stosowania w instalacjach centralnego ogrzewania w budownictwie wielorodzinnym, gdzie spełnia trzy funkcje: reduktora umożliwiającego napełnianie instalacji wodą o odpowiednim ciśnieniu uzupełnia ubytki wody w instalacji zaworu upustowego, zabezpieczającego układ przed nadmiernym wzrostem ciśnienia. BUDOWA Reduktor składa się z czterech głównych zespołów: z zaworu (01) z trzepieniem uszczelnionym mieszkiem sprężystym, z siłownika membranowego (02), z nastawnika ciśnienia regulowanego (03) z zaworu upustowego (04) CHARAKTERYSTYKA wykonania: żeliwo szare, staliwo bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR nie wymaga podłączania dodatkowych przewodów impulsowych przyłącza gwintowe, na zamówienie wkręcane przyłącza kołnierzowe ZASADA DZIAŁANIA Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulacyjnym, któremu przepływający czynnik dostarcza energii niezbędnej do sterowania pracą zaworu. Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest przez otwór w trzpieniu pod membranę siłownika (02), siła na membranie wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Jeżeli regulowane ciśnienie rośnie powyżej zadanej wartości pomimo zamknięcia zaworu, następuję otwarcie zaworu upustowego (04) i odprowadzenie nadmiaru czynnika na zewnątrz układu.
28 materiały Korpus Dławnica Grzyb, gniazdo Trzpień Materiały Norma EN-GJL250 PN EN 1561 GP240GH PN-EN C15E EN X17CrNi X17CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba Membrana PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową PN EN Ciśnienie Ciśnienie nominalne żeliwo szare EN-GJL250 korpusu staliwo GP240GH PN25 Max. ciśnienie czynnika 2,5 MPa Zakres proporcjonalności Xp=16% Medium Max.temperatura czynnika Szczelność zamknięcia Powietrze 90 0 C VI kl. wg. PN-EN Gazy 90 0 C VI kl. wg. PN-EN Woda C VI kl. wg. PN-EN WYMIARY i nominalny współczynnik kvs DN 3/4 1 Kvs 1 1, Wymiary L [mm] Masa [kg] 120 2,8 1 1/ ,0 ZAKRESY NASTAW CIŚNIENIA REGULOWANEGo [kpa] MONTAŻ Reduktor należy instalować na rurociągu poziomym, zespołem nastawnika ku górze. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Sposób zamawiania W zamówieniu należy podać oznaczenie reduktora, średnicę nominalną, ciśnienie nominalne, współczynnik przepływu Kvs, zakres ciśnienia regulowanego. Np... Reduktor RCU-3; G3/4 ; ; Kvs4; zakres nastaw 1-5bar
29 REGULATOR CIŚNIENIA RC-5 ZASTOSOWANIE Regulator przeznaczony jest do stabilizacji ciśnienia przed zaworem na żądanym poziomie. Przeznaczony do instalowania w sieciach pary wodnej, wody, powietrza i gazów niepalnych. Po uzgodnieniu z producentem może być również stosowany do innych mediów. Istnieje możliwość zastosowania innego rodzaju siłowników (tłokowych, mieszkowych). Oferujemy wykonania antykawitacyjne i obniżające hałas. BUDOWA Regulator składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym, z siłownika membranowego (02), z nastawnika ciśnienia regulowanego (03) CHARAKTERYSTYKA wykonania staliwne i kwasoodporne konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR możliwość zastosowania siłowników: tłokowych, mieszkowych ZASADA DZIAŁANIA Regulator ciśnienia bezpośredniego działania jest urządzeniem regulacyjnym, któremu przepływający czynnik dostarcza energii niezbędnej do sterowania pracą zaworu. Regulator jest zamknięty w stanie normalnym, wzrost ciśnienia regulowanego powoduje otwieranie zaworu. Impuls ciśnienia regulowanego z przed zaworu (01) podawany jest przewodem impulsowym do komory siłownika (02), od strony zaworu, siła na membranie siłownika, wywołana ciśnieniem regulowanym, równoważy się z siła napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Uszczelnienie gniazdo-grzyb Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy PN40 /40 EPDM C VI kl. wg. PN-EN NBR 90 0 C VI kl. wg. PN-EN Max. ciśnienie czynnika Zakres proporcjonalności 2,5 MPa Xp=16% PTFE wypełn C VI kl. wg. PN-EN metal-metal DN C IV kl. wg. PN-EN
30 MATERIAŁY dddd Materiały Norma Korpus Dławnica Grzyb, gniazdo Trzpień GP240GH PN-EN GX5CrNiMo PN-EN C15E EN X6CrNiTi X17CrNi X6CrNiTi X17CrNi X6CrNiTi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba Membrana PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową PN EN WYMIARY Wielkość regulatora DN Wymiary [mm] Współczynnik Kvs 1) 4 5 6,5 13, D [mm] PN L[mm] PN D 0 [mm] PN d [mm] PN n PN F [mm] Masa regulatora[kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNINIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Regulator należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. W instalacjach, w których temperatura czynnika przekracza 135 C, oraz we wszystkich instalacjach pary wodnej konieczne jest stosowanie zbiornika kondensacyjnego zamontowanego powyżej poziomu siłownika, a także montaż regulatora sprężyną ku dołowi. Zaleca się stosowanie przed regulatorem filtra siatkowego.dołowi. Konieczne jest stosowanie przed reduktorem filtra siatkowego. Schemat instalacji na stronie 53.
31 REDUKTOR CIŚNIENIA RC-5-1 ZASTOSOWANIE Regulator przeznaczony jest do regulacji ciśnienia w instalacji przed zaworem regulatora. Stosowany jest w instalacjach mediów agresywnych chemicznie, do pracy w atmosferach wybuchowych oraz do mediów o wysokiej temperaturze. Regulator posiada certyfikat badania typu WE Nr: OBAC 00 ATEX 125X. BUDOWA Regulator składa się z dwóch głównych zespołów: z zaworu (01) z przyłączami gwintowymi, z siłownika (02), którego elementem wykonawczym jest kwasoodporny mieszek sprężysty, zintegrowany z nastawnikiem ciśnienia regulowanego. CHARAKTERYSTYKA wykonania staliwne i kwasoodporne bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR nie wymaga stosowania przewodów impulsowych podczas montażu regulatora regulator dostarczany jest również z wkręconymi przyłączami kołnierzowymi ZASADA DZIAŁANIA Zawór regulatora jest zamknięty w stanie normalnym. Wzrost wartości ciśnienia regulowanego powoduje otwieranie grzyba zaworu. Impuls regulowanego ciśnienia jest podawany z nad grzyba wewnętrznym kanałem impulsowym do wewnętrznej komory siłownika (02). Siła wytwarzana na mieszku sprężystym przez to ciśnienie równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika. Zmiana wartości ciśnienia regulowanego w stosunku do wartości zadanej nastawnikiem powoduje proporcjonalne przesunięcie grzyba zaworu do momentu, w którym ciśnienie regulowane osiągnie wartość zadaną. Dane techniczne Ciśnienie nominalne korpusu kołnierzy PN25 /40 Max. ciśnienie czynnika Max. temperatura czynnika Zakres proporcjonalności 1,8 MPa C Xp=16%
32 Materiały Korpus Grzyb, gniazdo Trzpień Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN X6Cr X5CrNi X6Cr X5CrNi Mieszek sprężysty X6CrNiMoTi Uszczelnienie grzyba PTFE+ brąz lub grafit EPDM NBR PN-EN WYMIARY Wymiary [mm] Wielkość reduktora 3/4 (DN20) 1 (DN25) 1 1/4 (DN32) Współczynnik Kvs 1) 1,6 2,5 5 Zakresy nastaw [kpa] A [mm] 111 F [mm] 46 L (przyłącze gwintowe) L 1 (przyłącze kołnierzowe) H 180 Masa regulatora [kg] 5,5 5,5 6,0 Masa przyłączy konierzowych [kg] 2,6 3,2 4,5 1) Inne współczynniki Kvs na zamówienie MONTAŻ Regulator należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. Konieczne jest stosowanie przed regulatorem filtra siatkowego. Regulator ustawiony jest na ciśnienie podane w zamówieniu PRZYKŁADY ZASTOSOWANIA Zastosowanie regulatora na bajpasie obiektu Zastosowanie regulatora na bajpasie pompy
33 REGULATOR CIŚNIENIA RC-5-2 ZASTOSOWANIE Regulator przeznaczony jest do regulacji ciśnienia w instalacji przed zaworem regulatora na żądanym poziomie. Stosowany jest w procesach przemysłowych przy przepływie wody zimnej i gorącej, powietrza i gazów niepalnych. Stosowanie do innych mediów po uzgodnieniu z producentem. Oferujemy wykonania antykawitacyjne i obniżające hałas. BUDOWA Regulator składa się z trzech głównych zespołów: z zaworu (01) z grzybem odciążonym ciśnieniowo, z siłownika membranowego (02), z nastawnika ciśnienia regulowanego (03) CHARAKTERYSTYKA wykonania staliwne i kwasoodporne konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR ZASADA DZIAŁANIA Regulator ciśnienia bezpośredniego działania jest urządzeniem regulacyjnym, któremu przepływający czynnik dostarcza energii niezbędnej do sterowania pracą zaworu. Regulator jest zamknięty w stanie normalnym, wzrost ciśnienia regulowanego powoduje otwieranie zaworu. Impuls ciśnienia regulowanego z przed zaworu (01) podawany jest wewnętrznym kanałem impulsowym do komory siłownika (02), siła na membranie siłownika, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną. Ciśnienie Uszczelnienie gniazdo-grzyb Max.temperatura czynnika Szczelność zamknięcia Ciśnienie nominalne korpusu kołnierzy Max. ciśnienie czynnika Zakres proporcjonalności PN40 /40 1,1 MPa Xp=16% NBR 90 0 C VI kl. wg. PN-EN EPDM C VI kl. wg. PN-EN PTFE wypełn C VI kl. wg. PN-EN
34 MATERIAŁY Korpus Dławnica Grzyb, gniazdo Trzpień Uszczelnienie grzyba Membrana Materiały Norma GP240GH PN-EN GX5CrNiMo PN-EN C15E EN X17CrNi PN-EN X17CrNi PTFE+ brąz lub grafit EPDM NBR EPDM z tkaniną poliestrową NBR z tkaniną poliestrową WYMIARY Wielkość regulatora DN Wymiary [mm] Współczynnik Kvs 1) 4 5 6,5 13, D [mm] PN L[mm] PN D 0 [mm] PN d [mm] PN n PN F [mm] Masa regulatora[kg] ) Inne współczynniki Kvs na zamówienie ZAKRESY NASTAW CIŚNINIA REGULOWANEGO 2) Siłownik Powierzchnia [cm 2 ] Ø A Zakresy nastaw [kpa] Wysokość max. H ) Inne zakresy nastaw na zamówienie MONTAŻ Regulator należy instalować na rurociągu poziomym. Kierunek przepływu czynnika musi być zgodny z kierunkiem strzałki na korpusie zaworu. W instalacjach w których temperatura czynnika przekracza 135 C oraz wszystkich instalacjach pary wodnej konieczne jest stosowanie zbiornika kondensacyjnego zamontowanego powyżej poziomu siłownika, a także montaż regulatora sprężyną ku dołowi. Konieczne jest stosowanie przed regulatorem filtra siatkowego. Schemat instalacji na stronie 54.
