Listwa zasilająca do montażu w 19-calowej szafie przemysłowej AP9565

Transkrypt

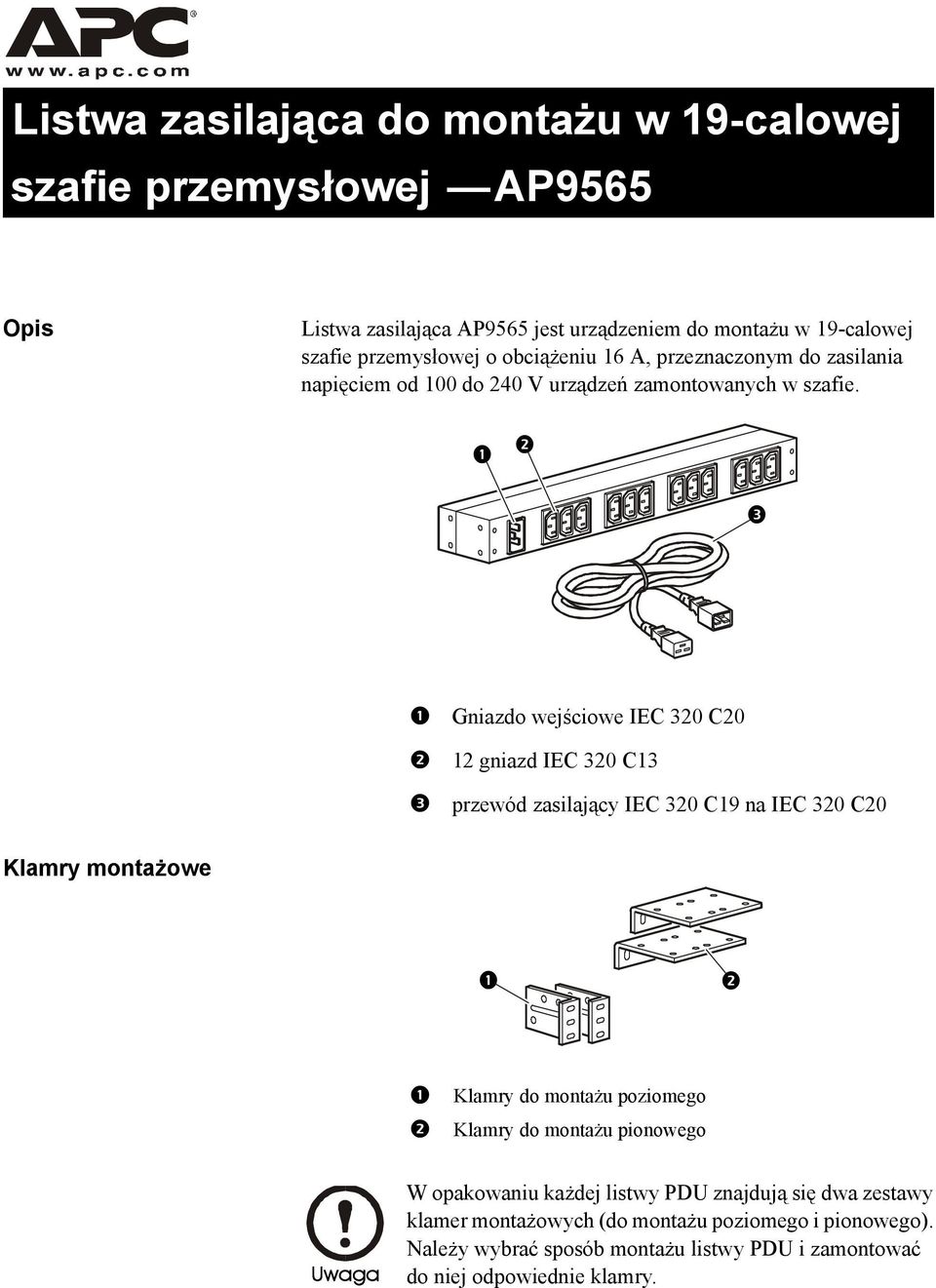

1 Listwa zasilająca do montażu w 19-calowej szafie przemysłowej AP9565 Opis Listwa zasilająca AP9565 jest urządzeniem do montażu w 19-calowej szafie przemysłowej o obciążeniu 16 A, przeznaczonym do zasilania napięciem od 100 do 240 V urządzeń zamontowanych w szafie. Gniazdo wejściowe IEC 320 C20 12 gniazd IEC 320 C13 przewód zasilający IEC 320 C19 na IEC 320 C20 Klamry montażowe Klamry do montażu poziomego Klamry do montażu pionowego Uwaga W opakowaniu każdej listwy PDU znajdują się dwa zestawy klamer montażowych (do montażu poziomego i pionowego). Należy wybrać sposób montażu listwy PDU i zamontować do niej odpowiednie klamry.

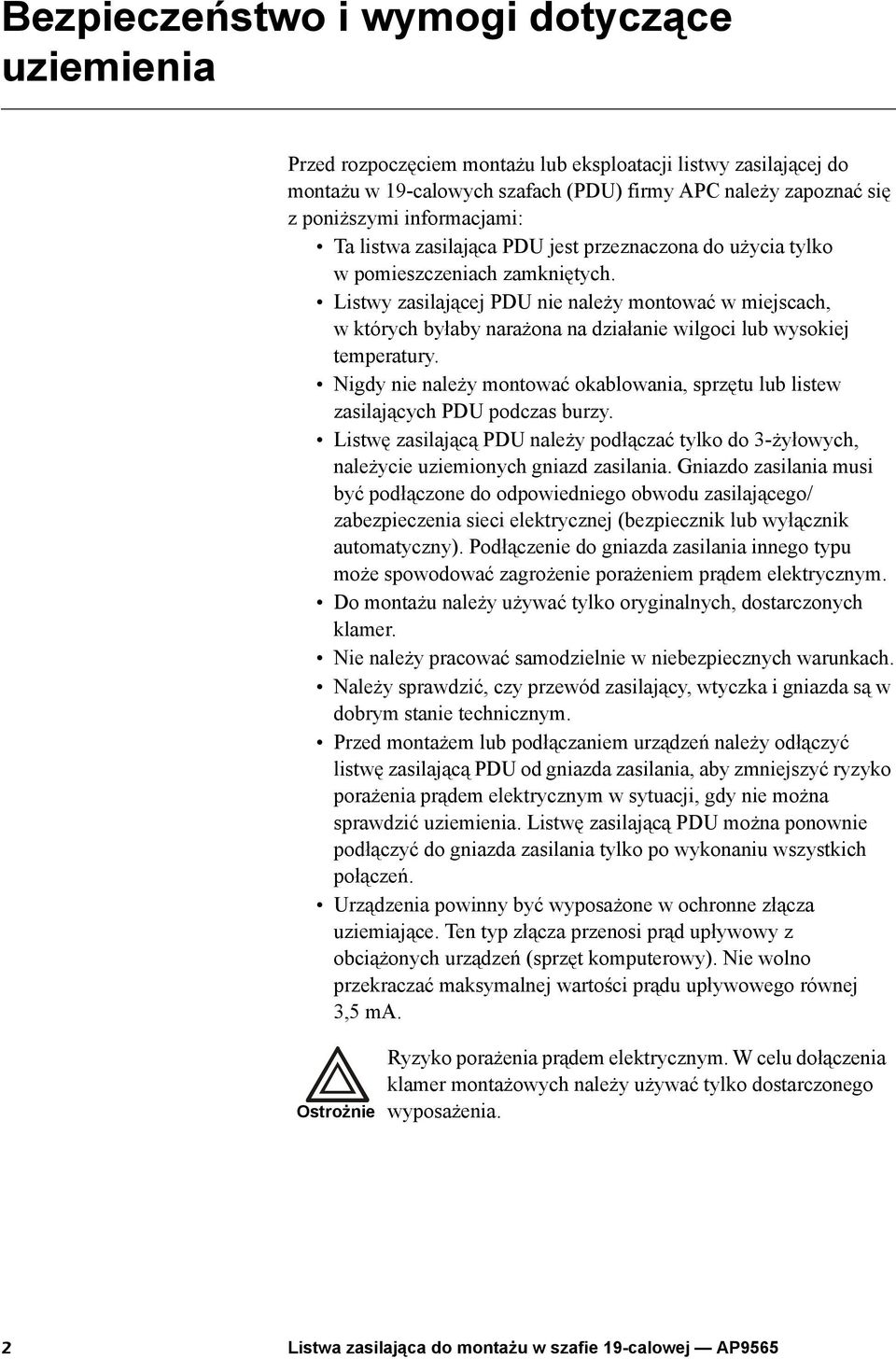

2 Bezpieczeństwo i wymogi dotyczące uziemienia Przed rozpoczęciem montażu lub eksploatacji listwy zasilającej do montażu w 19-calowych szafach (PDU) firmy APC należy zapoznać się z poniższymi informacjami: Ta listwa zasilająca PDU jest przeznaczona do użycia tylko w pomieszczeniach zamkniętych. Listwy zasilającej PDU nie należy montować w miejscach, w których byłaby narażona na działanie wilgoci lub wysokiej temperatury. Nigdy nie należy montować okablowania, sprzętu lub listew zasilających PDU podczas burzy. Listwę zasilającą PDU należy podłączać tylko do 3-żyłowych, należycie uziemionych gniazd zasilania. Gniazdo zasilania musi być podłączone do odpowiedniego obwodu zasilającego/ zabezpieczenia sieci elektrycznej (bezpiecznik lub wyłącznik automatyczny). Podłączenie do gniazda zasilania innego typu może spowodować zagrożenie porażeniem prądem elektrycznym. Do montażu należy używać tylko oryginalnych, dostarczonych klamer. Nie należy pracować samodzielnie w niebezpiecznych warunkach. Należy sprawdzić, czy przewód zasilający, wtyczka i gniazda są w dobrym stanie technicznym. Przed montażem lub podłączaniem urządzeń należy odłączyć listwę zasilającą PDU od gniazda zasilania, aby zmniejszyć ryzyko porażenia prądem elektrycznym w sytuacji, gdy nie można sprawdzić uziemienia. Listwę zasilającą PDU można ponownie podłączyć do gniazda zasilania tylko po wykonaniu wszystkich połączeń. Urządzenia powinny być wyposażone w ochronne złącza uziemiające. Ten typ złącza przenosi prąd upływowy z obciążonych urządzeń (sprzęt komputerowy). Nie wolno przekraczać maksymalnej wartości prądu upływowego równej 3,5 ma. Ostrożnie Caution Ryzyko porażenia prądem elektrycznym. W celu dołączenia klamer montażowych należy używać tylko dostarczonego wyposażenia. 2 Listwa zasilająca do montażu w szafie 19-calowej AP9565

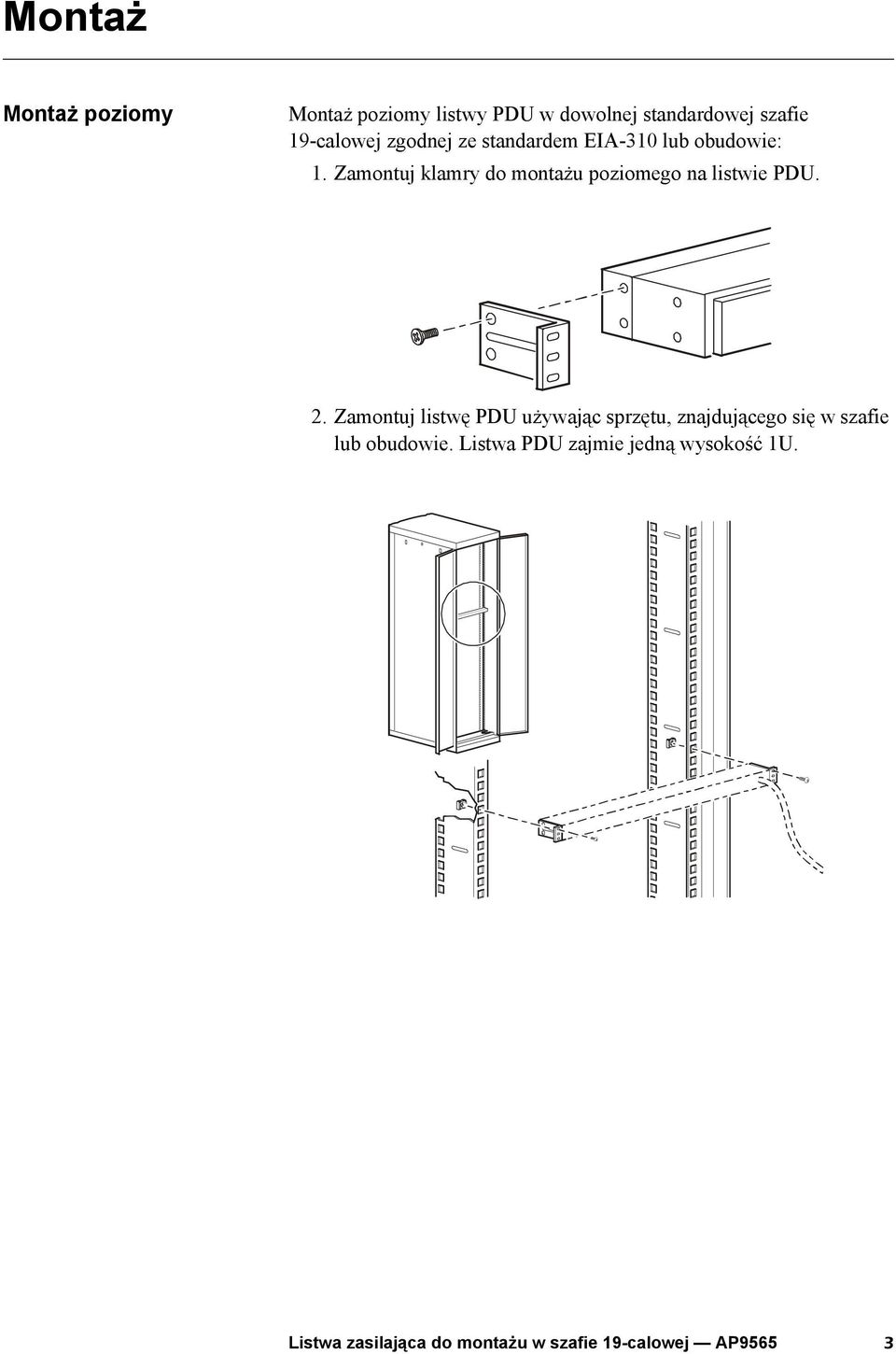

3 Montaż Montaż poziomy Montaż poziomy listwy PDU w dowolnej standardowej szafie 19-calowej zgodnej ze standardem EIA-310 lub obudowie: 1. Zamontuj klamry do montażu poziomego na listwie PDU. 2. Zamontuj listwę PDU używając sprzętu, znajdującego się w szafie lub obudowie. Listwa PDU zajmie jedną wysokość 1U. Listwa zasilająca do montażu w szafie 19-calowej AP9565 3

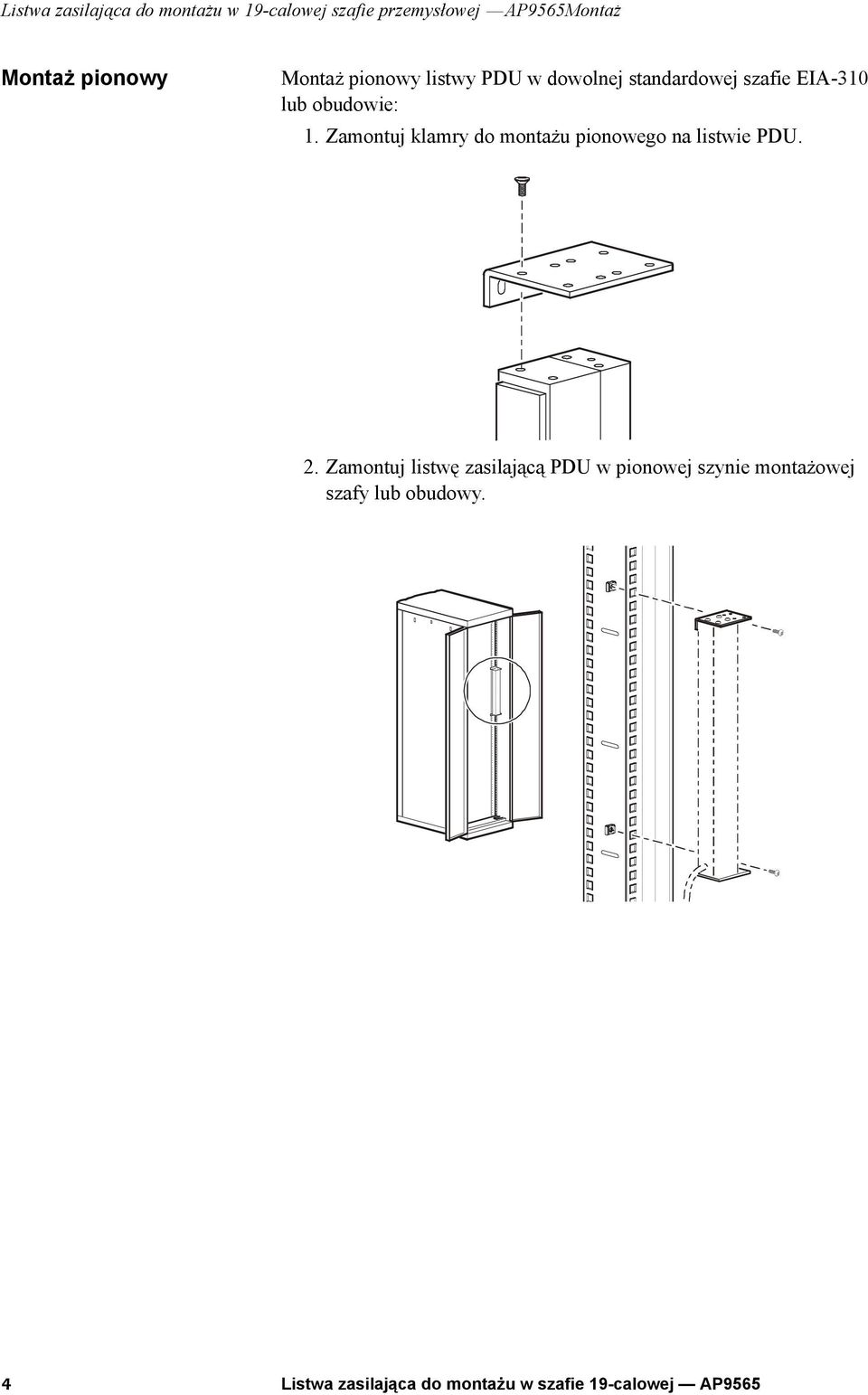

4 Listwa zasilająca do montażu w 19-calowej szafie przemysłowej AP9565Montaż Montaż pionowy Montaż pionowy listwy PDU w dowolnej standardowej szafie EIA-310 lub obudowie: 1. Zamontuj klamry do montażu pionowego na listwie PDU. 2. Zamontuj listwę zasilającą PDU w pionowej szynie montażowej szafy lub obudowy. 4 Listwa zasilająca do montażu w szafie 19-calowej AP9565

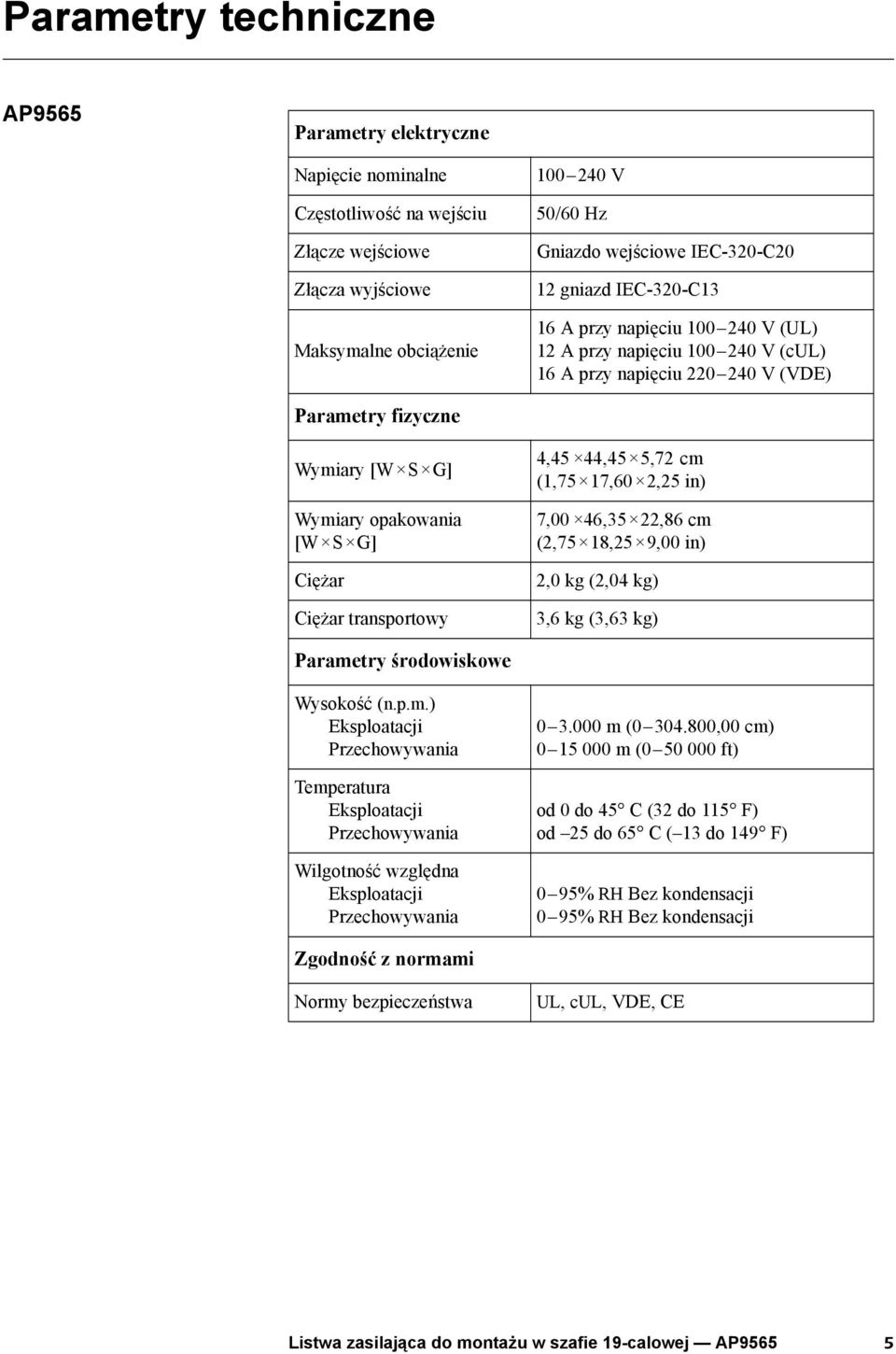

5 Parametry techniczne AP9565 Parametry elektryczne Napięcie nominalne Częstotliwość na wejściu Złącze wejściowe Złącza wyjściowe Maksymalne obciążenie V 50/60 Hz Gniazdo wejściowe IEC-320-C20 12 gniazd IEC-320-C13 16 A przy napięciu V (UL) 12 A przy napięciu V (cul) 16 A przy napięciu V (VDE) Parametry fizyczne Wymiary [W S G] Wymiary opakowania [W S G] Ciężar Ciężar transportowy 4,45 44,45 5,72 cm (1,75 17,60 2,25 in) 7,00 46,35 22,86 cm (2,75 18,25 9,00 in) 2,0 kg (2,04 kg) 3,6 kg (3,63 kg) Parametry środowiskowe Wysokość (n.p.m.) Eksploatacji Przechowywania Temperatura Eksploatacji Przechowywania Wilgotność względna Eksploatacji Przechowywania m ( ,00 cm) m ( ft) od 0 do 45 C (32 do 115 F) od 25 do 65 C ( 13 do 149 F) 0 95% RH Bez kondensacji 0 95% RH Bez kondensacji Zgodność z normami Normy bezpieczeństwa UL, cul, VDE, CE Listwa zasilająca do montażu w szafie 19-calowej AP9565 5

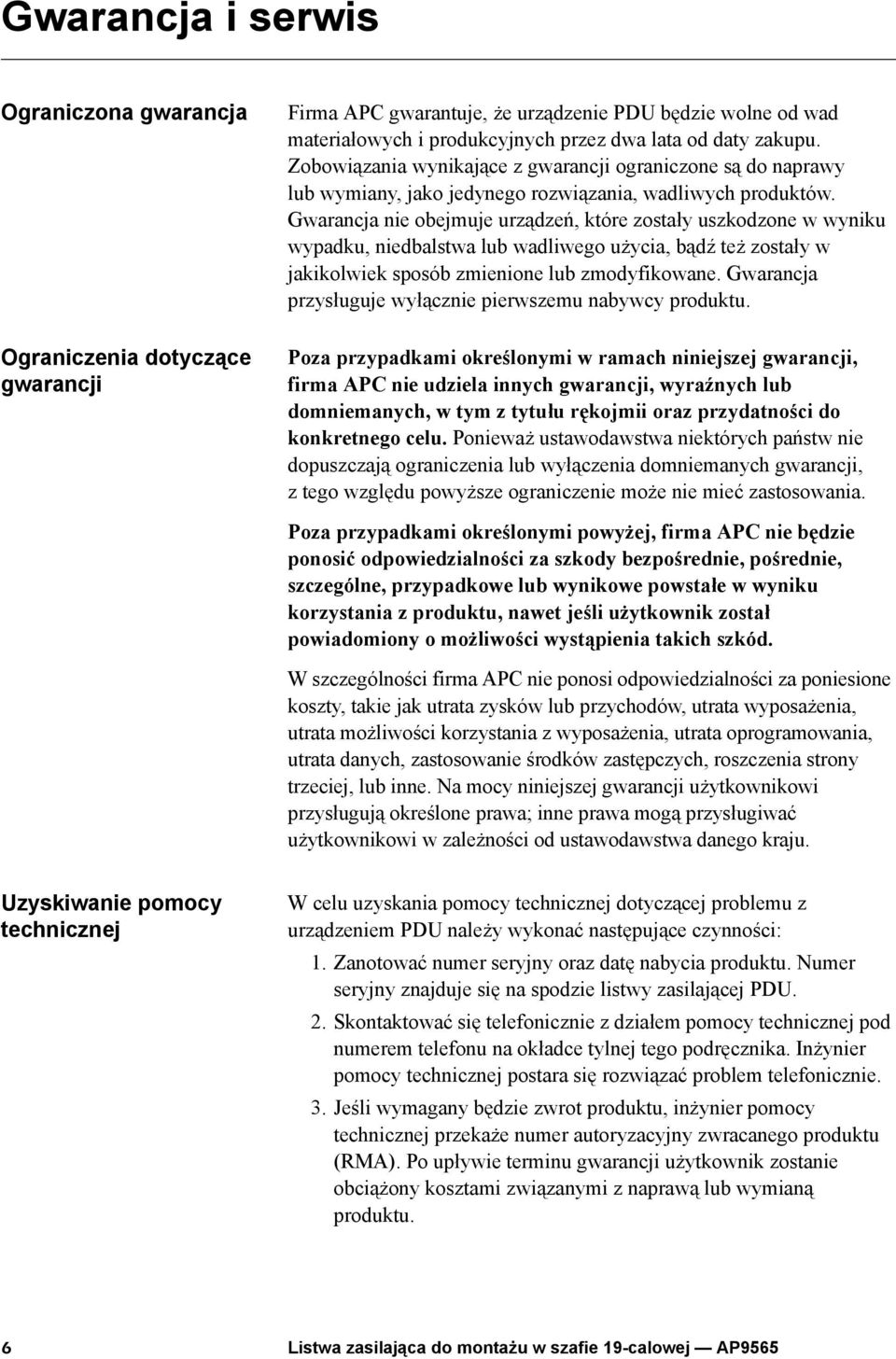

6 Gwarancja i serwis Ograniczona gwarancja Ograniczenia dotyczące gwarancji Firma APC gwarantuje, że urządzenie PDU będzie wolne od wad materiałowych i produkcyjnych przez dwa lata od daty zakupu. Zobowiązania wynikające z gwarancji ograniczone są do naprawy lub wymiany, jako jedynego rozwiązania, wadliwych produktów. Gwarancja nie obejmuje urządzeń, które zostały uszkodzone w wyniku wypadku, niedbalstwa lub wadliwego użycia, bądź też zostały w jakikolwiek sposób zmienione lub zmodyfikowane. Gwarancja przysługuje wyłącznie pierwszemu nabywcy produktu. Poza przypadkami określonymi w ramach niniejszej gwarancji, firma APC nie udziela innych gwarancji, wyraźnych lub domniemanych, w tym z tytułu rękojmii oraz przydatności do konkretnego celu. Ponieważ ustawodawstwa niektórych państw nie dopuszczają ograniczenia lub wyłączenia domniemanych gwarancji, z tego względu powyższe ograniczenie może nie mieć zastosowania. Poza przypadkami określonymi powyżej, firma APC nie będzie ponosić odpowiedzialności za szkody bezpośrednie, pośrednie, szczególne, przypadkowe lub wynikowe powstałe w wyniku korzystania z produktu, nawet jeśli użytkownik został powiadomiony o możliwości wystąpienia takich szkód. W szczególności firma APC nie ponosi odpowiedzialności za poniesione koszty, takie jak utrata zysków lub przychodów, utrata wyposażenia, utrata możliwości korzystania z wyposażenia, utrata oprogramowania, utrata danych, zastosowanie środków zastępczych, roszczenia strony trzeciej, lub inne. Na mocy niniejszej gwarancji użytkownikowi przysługują określone prawa; inne prawa mogą przysługiwać użytkownikowi w zależności od ustawodawstwa danego kraju. Uzyskiwanie pomocy technicznej W celu uzyskania pomocy technicznej dotyczącej problemu z urządzeniem PDU należy wykonać następujące czynności: 0 1. Zanotować numer seryjny oraz datę nabycia produktu. Numer seryjny znajduje się na spodzie listwy zasilającej PDU. 2. Skontaktować się telefonicznie z działem pomocy technicznej pod numerem telefonu na okładce tylnej tego podręcznika. Inżynier pomocy technicznej postara się rozwiązać problem telefonicznie. 3. Jeśli wymagany będzie zwrot produktu, inżynier pomocy technicznej przekaże numer autoryzacyjny zwracanego produktu (RMA). Po upływie terminu gwarancji użytkownik zostanie obciążony kosztami związanymi z naprawą lub wymianą produktu. 6 Listwa zasilająca do montażu w szafie 19-calowej AP9565

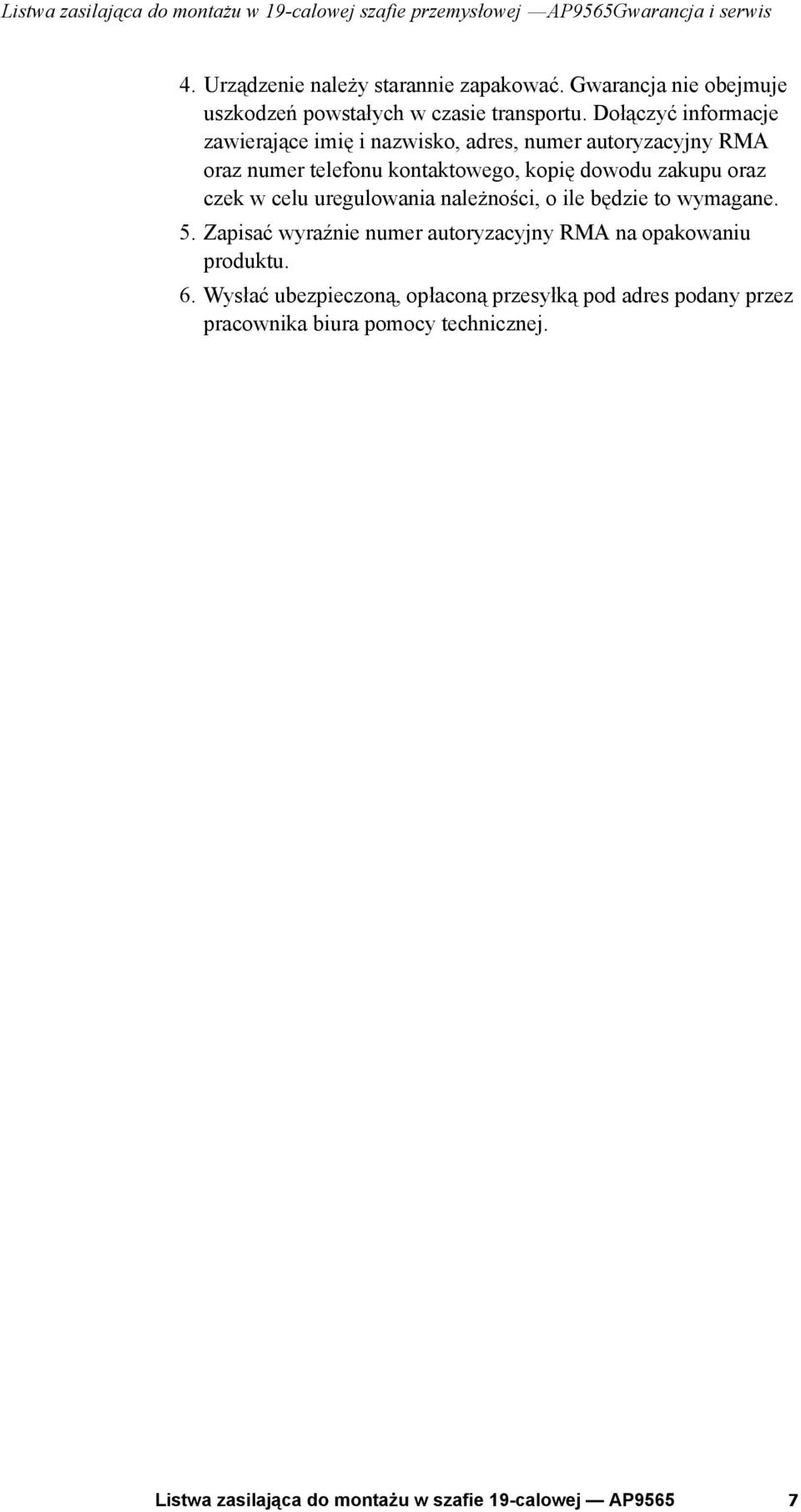

7 Listwa zasilająca do montażu w 19-calowej szafie przemysłowej AP9565Gwarancja i serwis 4. Urządzenie należy starannie zapakować. Gwarancja nie obejmuje uszkodzeń powstałych w czasie transportu. Dołączyć informacje zawierające imię i nazwisko, adres, numer autoryzacyjny RMA oraz numer telefonu kontaktowego, kopię dowodu zakupu oraz czek w celu uregulowania należności, o ile będzie to wymagane. 5. Zapisać wyraźnie numer autoryzacyjny RMA na opakowaniu produktu. 6. Wysłać ubezpieczoną, opłaconą przesyłką pod adres podany przez pracownika biura pomocy technicznej. Listwa zasilająca do montażu w szafie 19-calowej AP9565 7

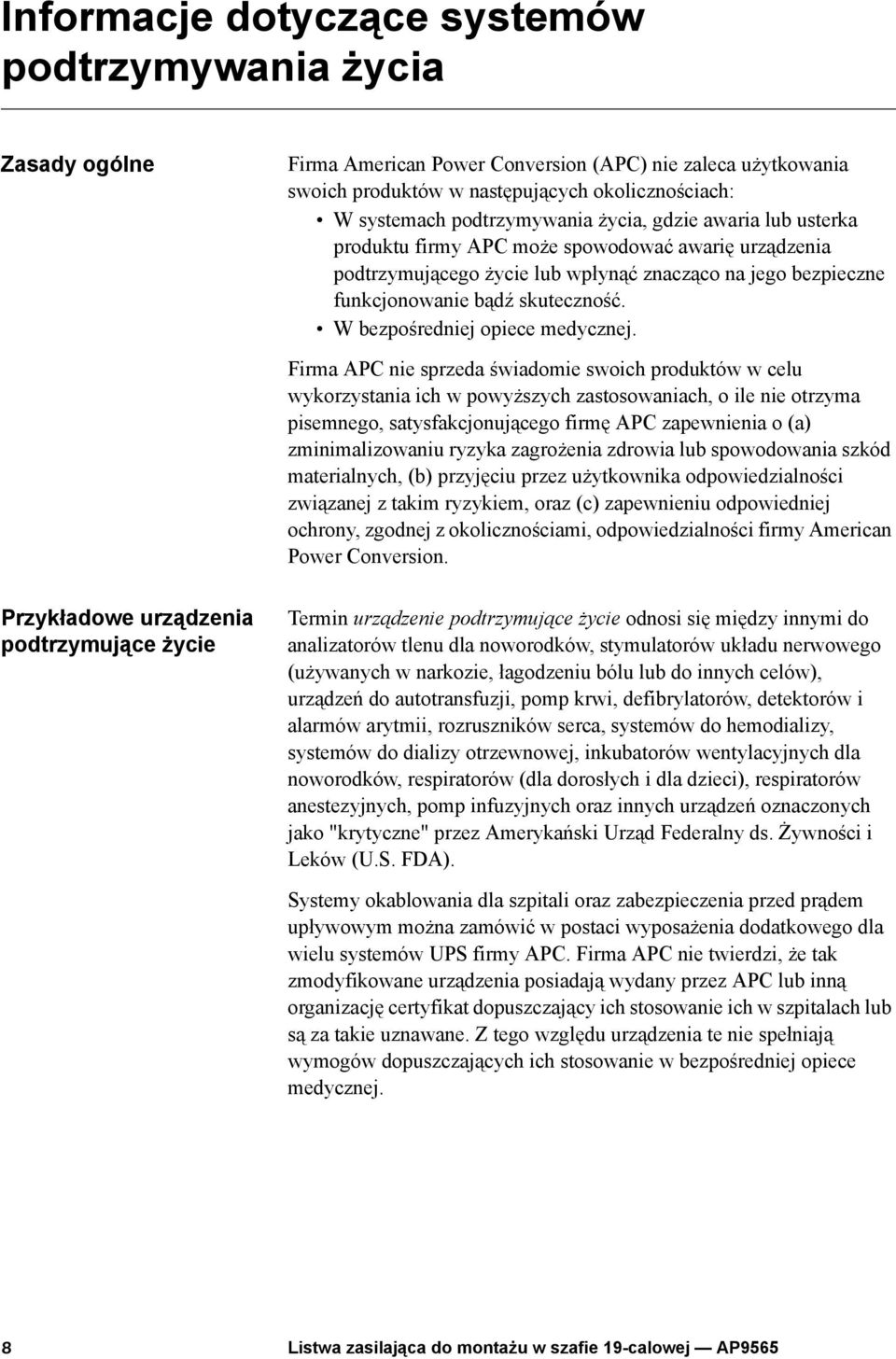

8 Informacje dotyczące systemów podtrzymywania życia Zasady ogólne Firma American Power Conversion (APC) nie zaleca użytkowania swoich produktów w następujących okolicznościach: W systemach podtrzymywania życia, gdzie awaria lub usterka produktu firmy APC może spowodować awarię urządzenia podtrzymującego życie lub wpłynąć znacząco na jego bezpieczne funkcjonowanie bądź skuteczność. W bezpośredniej opiece medycznej. Firma APC nie sprzeda świadomie swoich produktów w celu wykorzystania ich w powyższych zastosowaniach, o ile nie otrzyma pisemnego, satysfakcjonującego firmę APC zapewnienia o (a) zminimalizowaniu ryzyka zagrożenia zdrowia lub spowodowania szkód materialnych, (b) przyjęciu przez użytkownika odpowiedzialności związanej z takim ryzykiem, oraz (c) zapewnieniu odpowiedniej ochrony, zgodnej z okolicznościami, odpowiedzialności firmy American Power Conversion. a Przykładowe urządzenia podtrzymujące życie Termin urządzenie podtrzymujące życie odnosi się między innymi do analizatorów tlenu dla noworodków, stymulatorów układu nerwowego (używanych w narkozie, łagodzeniu bólu lub do innych celów), urządzeń do autotransfuzji, pomp krwi, defibrylatorów, detektorów i alarmów arytmii, rozruszników serca, systemów do hemodializy, systemów do dializy otrzewnowej, inkubatorów wentylacyjnych dla noworodków, respiratorów (dla dorosłych i dla dzieci), respiratorów anestezyjnych, pomp infuzyjnych oraz innych urządzeń oznaczonych jako "krytyczne" przez Amerykański Urząd Federalny ds. Żywności i Leków (U.S. FDA). Systemy okablowania dla szpitali oraz zabezpieczenia przed prądem upływowym można zamówić w postaci wyposażenia dodatkowego dla wielu systemów UPS firmy APC. Firma APC nie twierdzi, że tak zmodyfikowane urządzenia posiadają wydany przez APC lub inną organizację certyfikat dopuszczający ich stosowanie ich w szpitalach lub są za takie uznawane. Z tego względu urządzenia te nie spełniają wymogów dopuszczających ich stosowanie w bezpośredniej opiece medycznej. 8 Listwa zasilająca do montażu w szafie 19-calowej AP9565

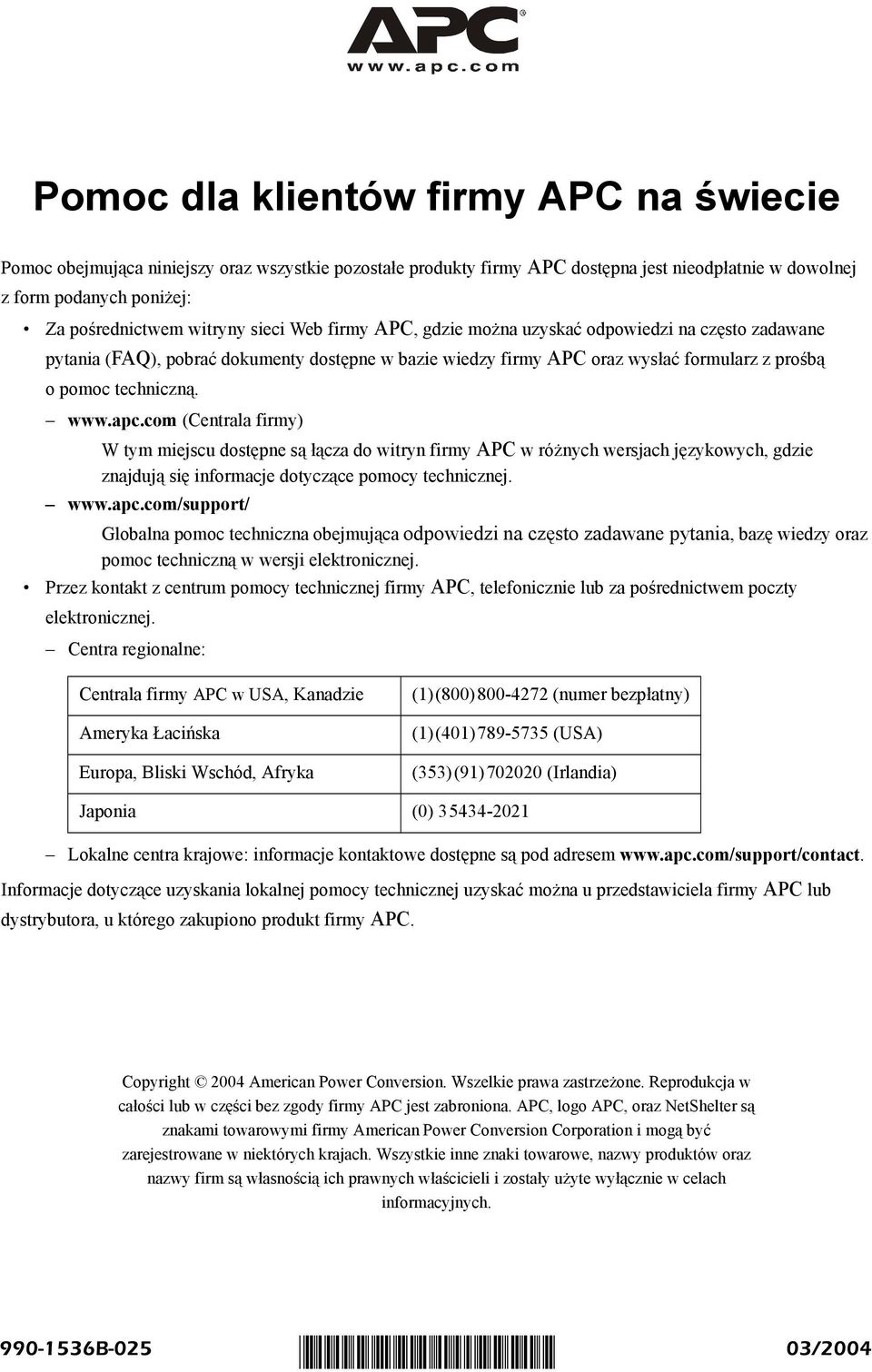

9 Pomoc dla klientów firmy APC na świecie Pomoc obejmująca niniejszy oraz wszystkie pozostałe produkty firmy APC dostępna jest nieodpłatnie w dowolnej z form podanych poniżej: Za pośrednictwem witryny sieci Web firmy APC, gdzie można uzyskać odpowiedzi na często zadawane pytania (FAQ), pobrać dokumenty dostępne w bazie wiedzy firmy APC oraz wysłać formularz z prośbą o pomoc techniczną. (Centrala firmy) W tym miejscu dostępne są łącza do witryn firmy APC w różnych wersjach językowych, gdzie znajdują się informacje dotyczące pomocy technicznej. Globalna pomoc techniczna obejmująca odpowiedzi na często zadawane pytania, bazę wiedzy oraz pomoc techniczną w wersji elektronicznej. Przez kontakt z centrum pomocy technicznej firmy APC, telefonicznie lub za pośrednictwem poczty elektronicznej. Centra regionalne: Centrala firmy APC w USA, Kanadzie Ameryka Łacińska Europa, Bliski Wschód, Afryka (1)(800) (numer bezpłatny) (1)(401) (USA) (353)(91) (Irlandia) Japonia (0) Lokalne centra krajowe: informacje kontaktowe dostępne są pod adresem Informacje dotyczące uzyskania lokalnej pomocy technicznej uzyskać można u przedstawiciela firmy APC lub dystrybutora, u którego zakupiono produkt firmy APC. Copyright 2004 American Power Conversion. Wszelkie prawa zastrzeżone. Reprodukcja w całości lub w części bez zgody firmy APC jest zabroniona. APC, logo APC, oraz NetShelter są znakami towarowymi firmy American Power Conversion Corporation i mogą być zarejestrowane w niektórych krajach. Wszystkie inne znaki towarowe, nazwy produktów oraz nazwy firm są własnością ich prawnych właścicieli i zostały użyte wyłącznie w celach informacyjnych. * B-006* B /2004
