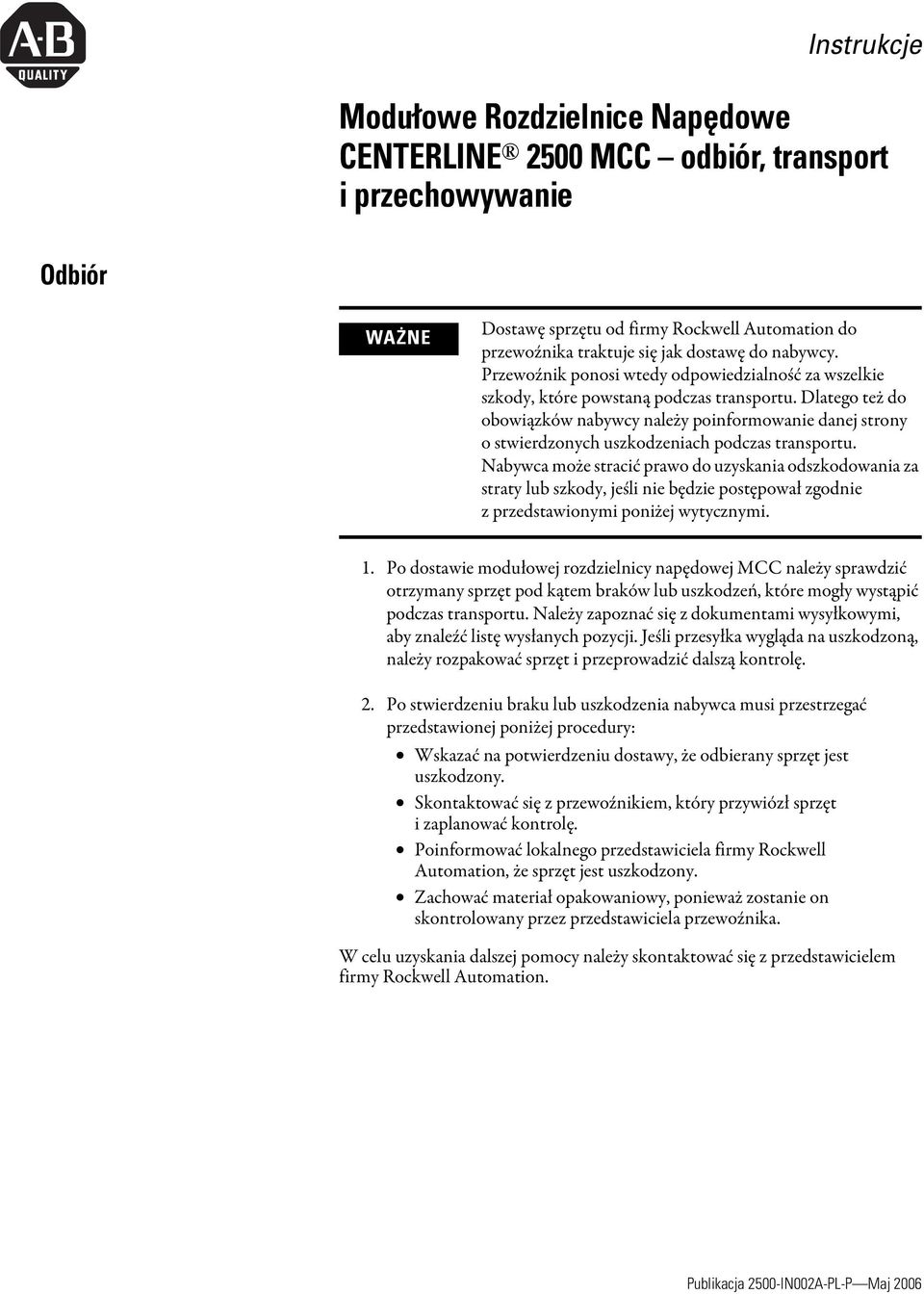

1 Instrukcje Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie Odbiór WAŻNE Dostawę sprzętu od firmy Rockwell Automation do przewoźnika traktuje się jak dostawę do nabywcy. Przewoźnik ponosi wtedy odpowiedzialność za wszelkie szkody, które powstaną podczas transportu. Dlatego też do obowiązków nabywcy należy poinformowanie danej strony o stwierdzonych uszkodzeniach podczas transportu. Nabywca może stracić prawo do uzyskania odszkodowania za straty lub szkody, jeśli nie będzie postępował zgodnie z przedstawionymi poniżej wytycznymi. 1. Po dostawie modułowej rozdzielnicy napędowej MCC należy sprawdzić otrzymany sprzęt pod kątem braków lub uszkodzeń, które mogły wystąpić podczas transportu. Należy zapoznać się z dokumentami wysyłkowymi, aby znaleźć listę wysłanych pozycji. Jeśli przesyłka wygląda na uszkodzoną, należy rozpakować sprzęt i przeprowadzić dalszą kontrolę. 2. Po stwierdzeniu braku lub uszkodzenia nabywca musi przestrzegać przedstawionej poniżej procedury: Wskazać na potwierdzeniu dostawy, że odbierany sprzęt jest uszkodzony. Skontaktować się z przewoźnikiem, który przywiózł sprzęt i zaplanować kontrolę. Poinformować lokalnego przedstawiciela firmy Rockwell Automation, że sprzęt jest uszkodzony. Zachować materiał opakowaniowy, ponieważ zostanie on skontrolowany przez przedstawiciela przewoźnika. W celu uzyskania dalszej pomocy należy skontaktować się z przedstawicielem firmy Rockwell Automation. 1

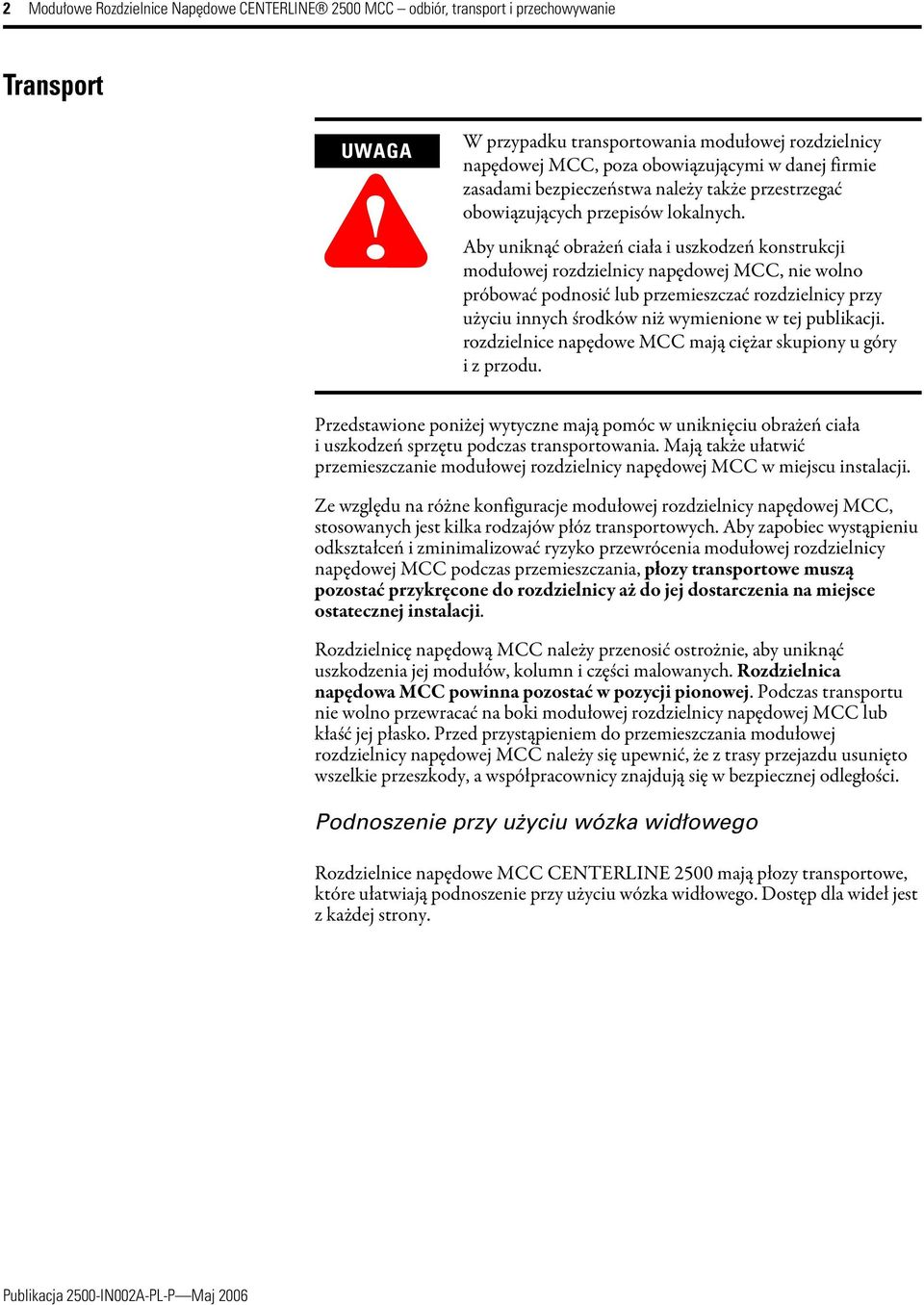

2 2 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie Transport UWAGA! W przypadku transportowania modułowej rozdzielnicy napędowej MCC, poza obowiązującymi w danej firmie zasadami bezpieczeństwa należy także przestrzegać obowiązujących przepisów lokalnych. Aby uniknąć obrażeń ciała i uszkodzeń konstrukcji modułowej rozdzielnicy napędowej MCC, nie wolno próbować podnosić lub przemieszczać rozdzielnicy przy użyciu innych środków niż wymienione w tej publikacji. rozdzielnice napędowe MCC mają ciężar skupiony u góry izprzodu. Przedstawione poniżej wytyczne mają pomóc w uniknięciu obrażeń ciała i uszkodzeń sprzętu podczas transportowania. Mają także ułatwić przemieszczanie modułowej rozdzielnicy napędowej MCC w miejscu instalacji. Ze względu na różne konfiguracje modułowej rozdzielnicy napędowej MCC, stosowanych jest kilka rodzajów płóz transportowych. Aby zapobiec wystąpieniu odkształceń i zminimalizować ryzyko przewrócenia modułowej rozdzielnicy napędowej MCC podczas przemieszczania, płozy transportowe muszą pozostać przykręcone do rozdzielnicy aż do jej dostarczenia na miejsce ostatecznej instalacji. Rozdzielnicę napędową MCC należy przenosić ostrożnie, aby uniknąć uszkodzenia jej modułów, kolumn i części malowanych. Rozdzielnica napędowa MCC powinna pozostać w pozycji pionowej. Podczas transportu nie wolno przewracać na boki modułowej rozdzielnicy napędowej MCC lub kłaść jej płasko. Przed przystąpieniem do przemieszczania modułowej rozdzielnicy napędowej MCC należy się upewnić, że z trasy przejazdu usunięto wszelkie przeszkody, a współpracownicy znajdują się w bezpiecznej odległości. Podnoszenie przy użyciu wózka widłowego Rozdzielnice napędowe MCC CENTERLINE 2500 mają płozy transportowe, które ułatwiają podnoszenie przy użyciu wózka widłowego. Dostęp dla wideł jest z każdej strony.

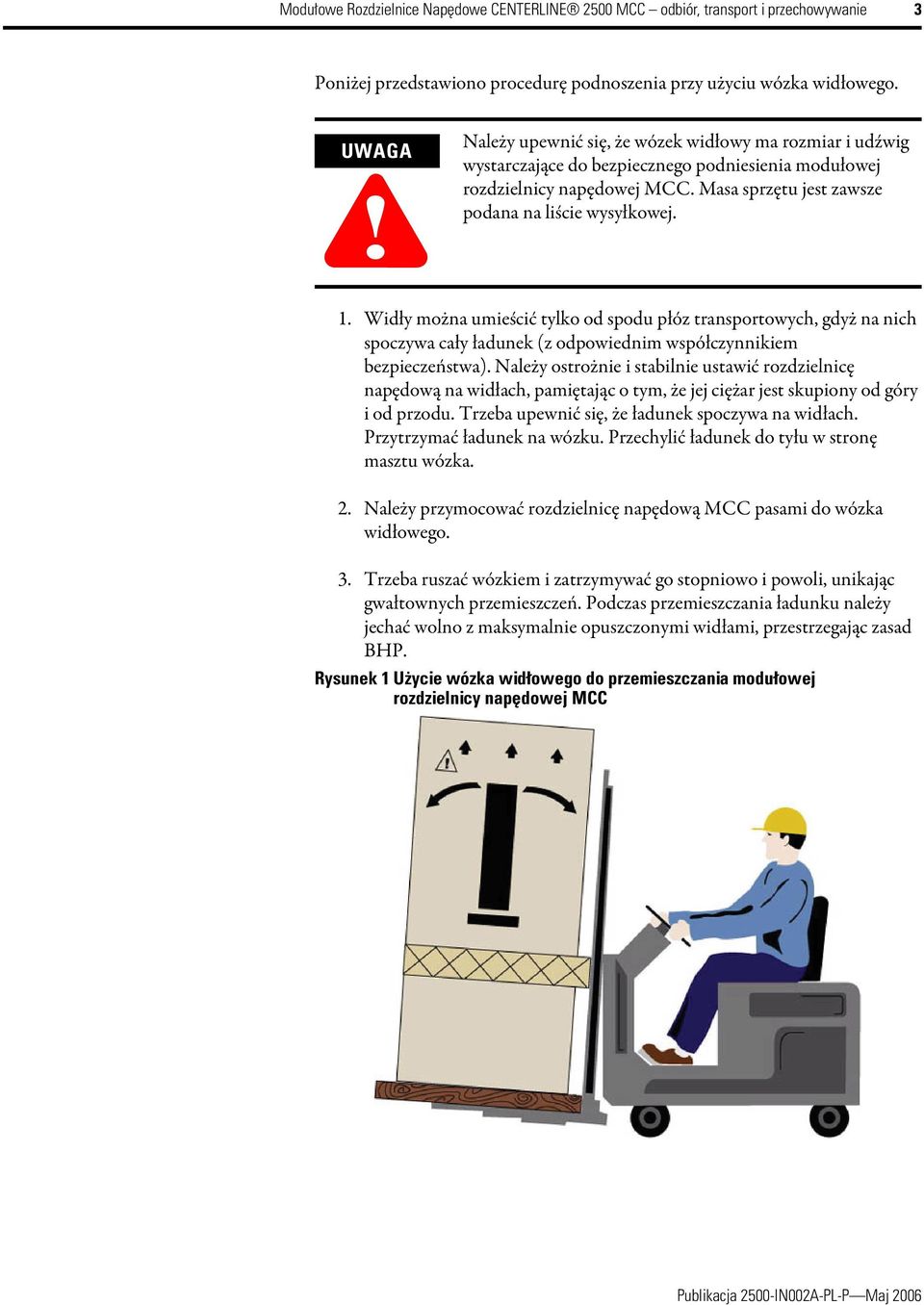

3 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie 3 Poniżej przedstawiono procedurę podnoszenia przy użyciu wózka widłowego. UWAGA! Należy upewnić się, że wózek widłowy ma rozmiar i udźwig wystarczające do bezpiecznego podniesienia modułowej rozdzielnicy napędowej MCC. Masa sprzętu jest zawsze podana na liście wysyłkowej. 1. Widły można umieścić tylko od spodu płóz transportowych, gdyż na nich spoczywa cały ładunek (z odpowiednim współczynnikiem bezpieczeństwa). Należy ostrożnie i stabilnie ustawić rozdzielnicę napędową na widłach, pamiętając o tym, że jej ciężar jest skupiony od góry i od przodu. Trzeba upewnić się, że ładunek spoczywa na widłach. Przytrzymać ładunek na wózku. Przechylić ładunek do tyłu w stronę masztu wózka. 2. Należy przymocować rozdzielnicę napędową MCC pasami do wózka widłowego. 3. Trzeba ruszać wózkiem i zatrzymywać go stopniowo i powoli, unikając gwałtownych przemieszczeń. Podczas przemieszczania ładunku należy jechać wolno z maksymalnie opuszczonymi widłami, przestrzegając zasad BHP. Rysunek 1 Użycie wózka widłowego do przemieszczania modułowej rozdzielnicy napędowej MCC

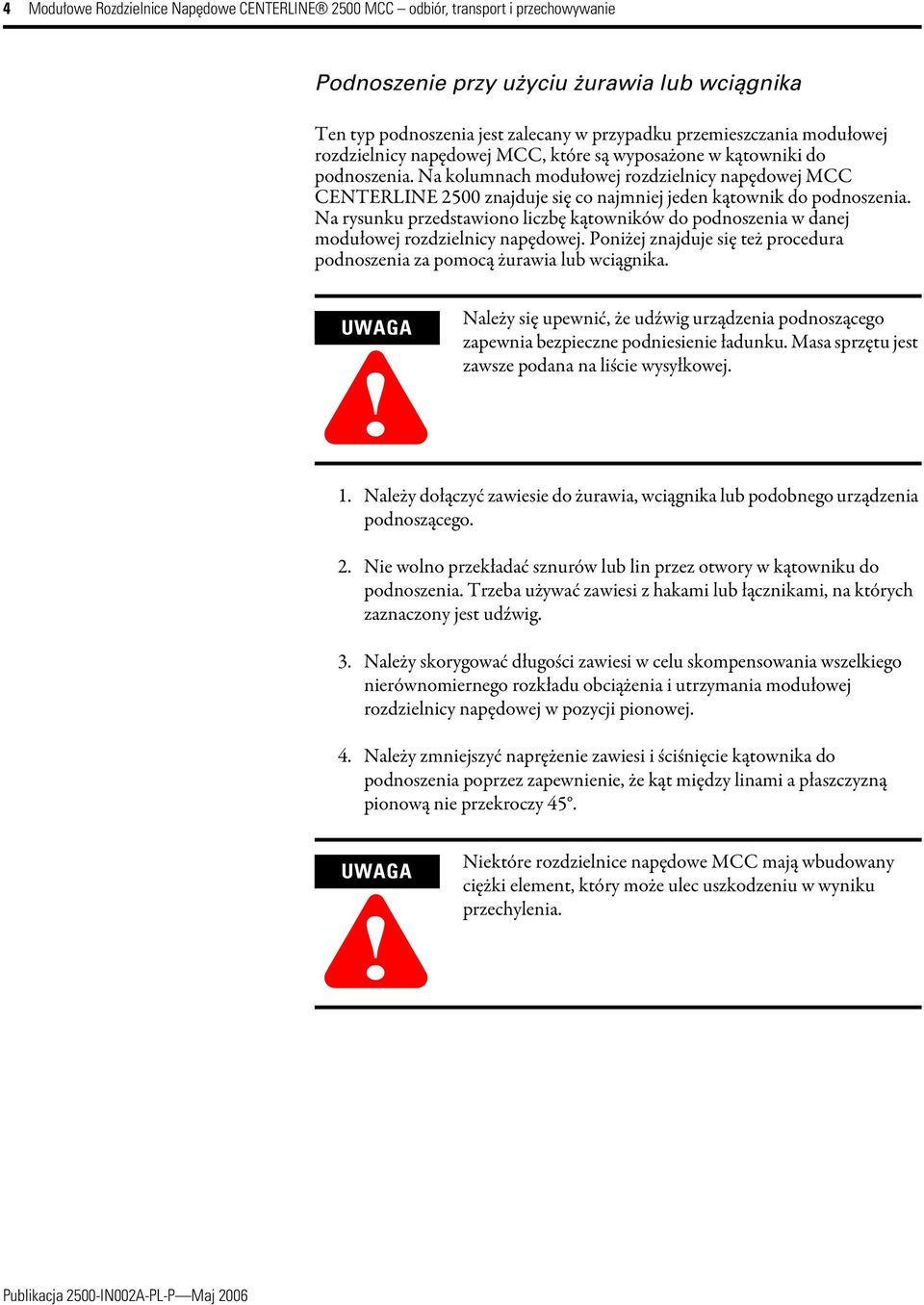

4 4 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie Podnoszenie przy użyciu żurawia lub wciągnika Ten typ podnoszenia jest zalecany w przypadku przemieszczania modułowej rozdzielnicy napędowej MCC, które są wyposażone w kątowniki do podnoszenia. Na kolumnach modułowej rozdzielnicy napędowej MCC CENTERLINE 2500 znajduje się co najmniej jeden kątownik do podnoszenia. Na rysunku przedstawiono liczbę kątowników do podnoszenia w danej modułowej rozdzielnicy napędowej. Poniżej znajduje się też procedura podnoszenia za pomocą żurawia lub wciągnika. UWAGA! Należy się upewnić, że udźwig urządzenia podnoszącego zapewnia bezpieczne podniesienie ładunku. Masa sprzętu jest zawsze podana na liście wysyłkowej. 1. Należy dołączyć zawiesie do żurawia, wciągnika lub podobnego urządzenia podnoszącego. 2. Nie wolno przekładać sznurów lub lin przez otwory w kątowniku do podnoszenia. Trzeba używać zawiesi z hakami lub łącznikami, na których zaznaczony jest udźwig. 3. Należy skorygować długości zawiesi w celu skompensowania wszelkiego nierównomiernego rozkładu obciążenia i utrzymania modułowej rozdzielnicy napędowej w pozycji pionowej. 4. Należy zmniejszyć naprężenie zawiesi i ściśnięcie kątownika do podnoszenia poprzez zapewnienie, że kąt między linami a płaszczyzną pionową nie przekroczy 45. UWAGA! Niektóre rozdzielnice napędowe MCC mają wbudowany ciężki element, który może ulec uszkodzeniu w wyniku przechylenia.

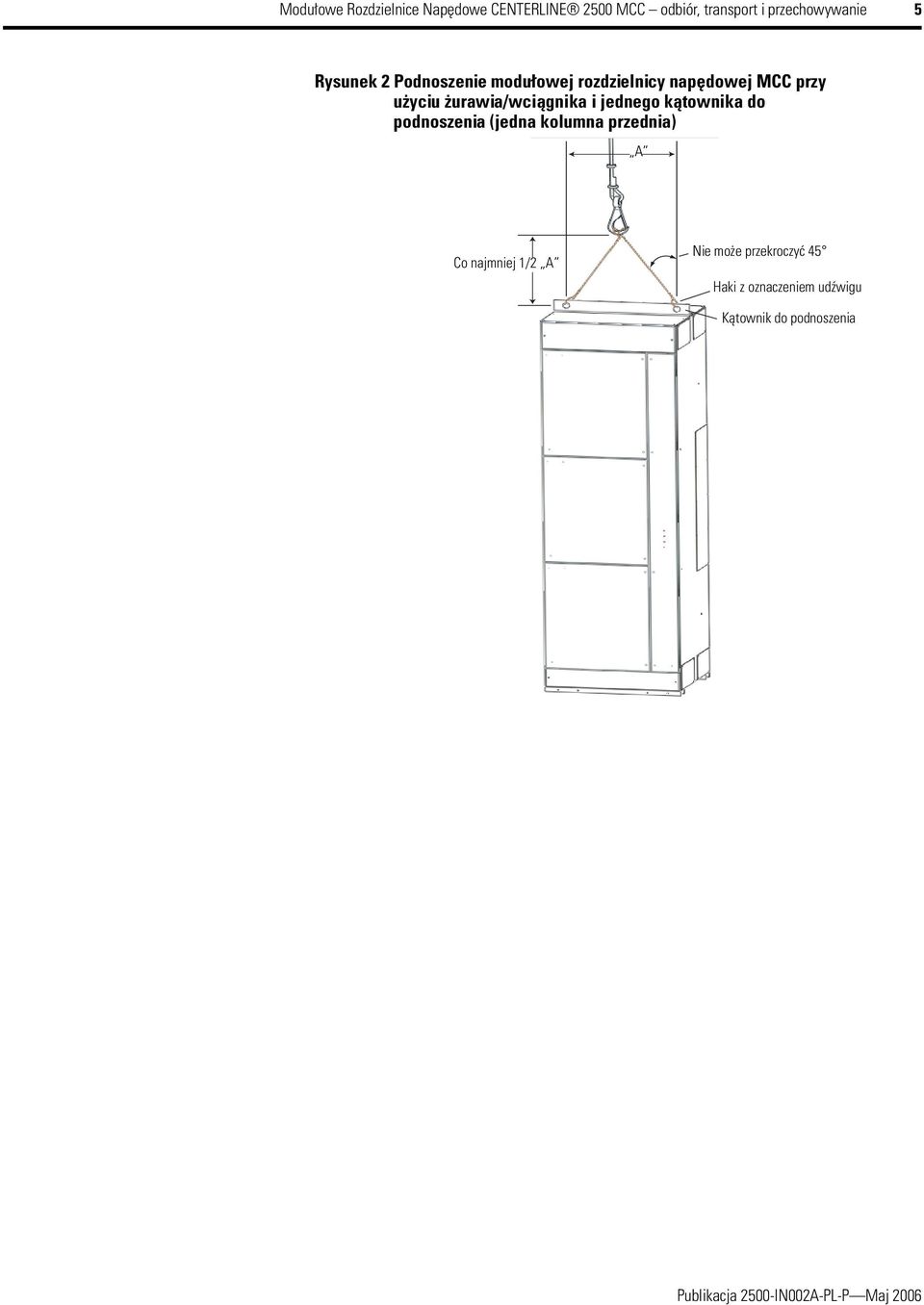

5 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie 5 Rysunek 2 Podnoszenie modułowej rozdzielnicy napędowej MCC przy użyciu żurawia/wciągnika i jednego kątownika do podnoszenia (jedna kolumna przednia) A Co najmniej 1/2 A Nie może przekroczyć 45 Haki z oznaczeniem udźwigu Kątownik do podnoszenia

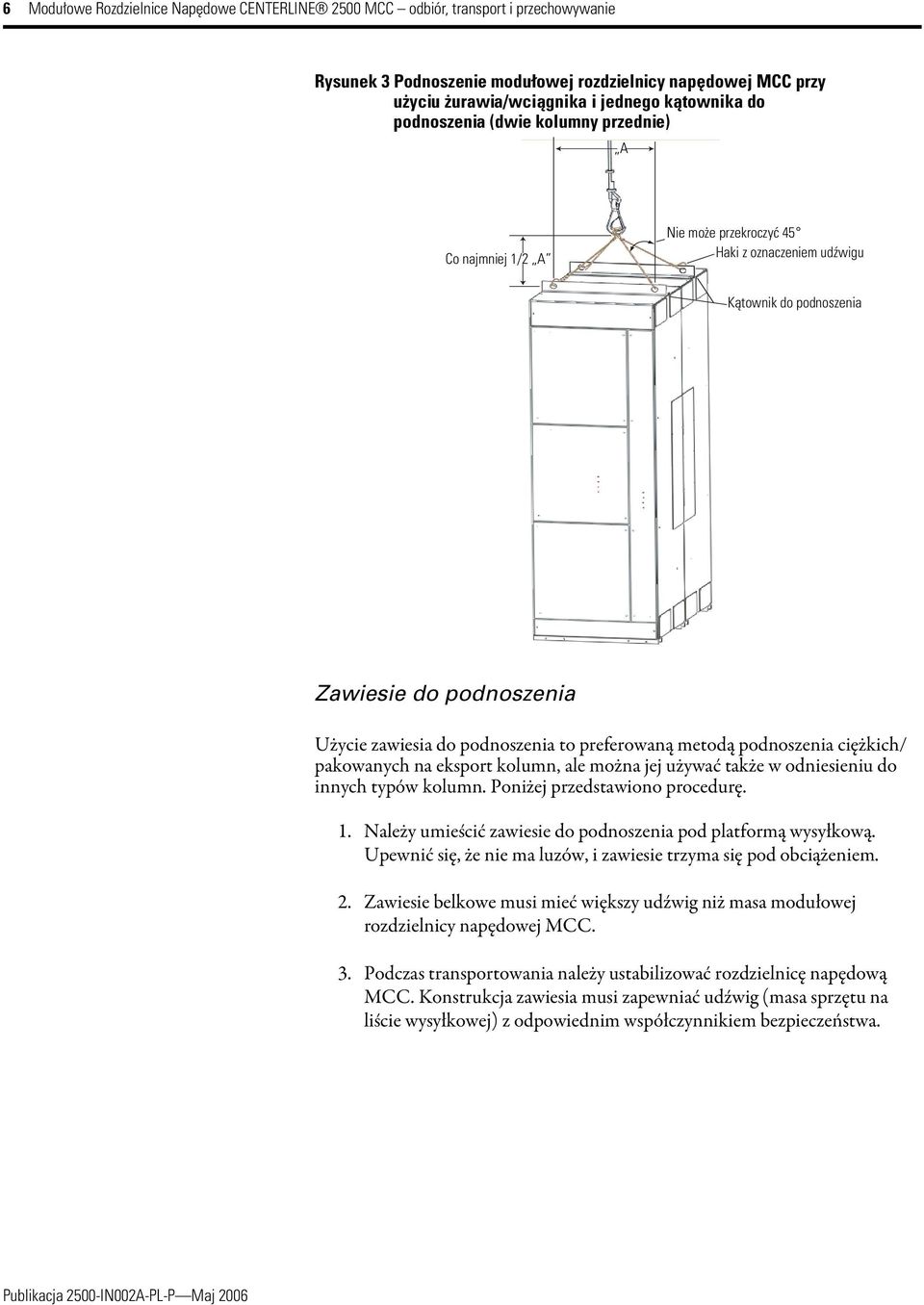

6 6 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie Rysunek 3 Podnoszenie modułowej rozdzielnicy napędowej MCC przy użyciu żurawia/wciągnika i jednego kątownika do podnoszenia (dwie kolumny przednie) A Co najmniej 1/2 A Nie może przekroczyć 45 Haki z oznaczeniem udźwigu Kątownik do podnoszenia Zawiesie do podnoszenia Użycie zawiesia do podnoszenia to preferowaną metodą podnoszenia ciężkich/ pakowanych na eksport kolumn, ale można jej używać także w odniesieniu do innych typów kolumn. Poniżej przedstawiono procedurę. 1. Należy umieścić zawiesie do podnoszenia pod platformą wysyłkową. Upewnić się, że nie ma luzów, i zawiesie trzyma się pod obciążeniem. 2. Zawiesie belkowe musi mieć większy udźwig niż masa modułowej rozdzielnicy napędowej MCC. 3. Podczas transportowania należy ustabilizować rozdzielnicę napędową MCC. Konstrukcja zawiesia musi zapewniać udźwig (masa sprzętu na liście wysyłkowej) z odpowiednim współczynnikiem bezpieczeństwa.

7 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie 7 Rysunek 4 Zawiesie do podnoszenia ciężkiej modułowej rozdzielnicy napędowej w opakowaniu eksportowym Stalowe zawiesie belkowe Stalowe zawiesie belkowe Przestroga: Zawiesie należy umieścić pod płozami i puścić przy poprzeczce płóz.

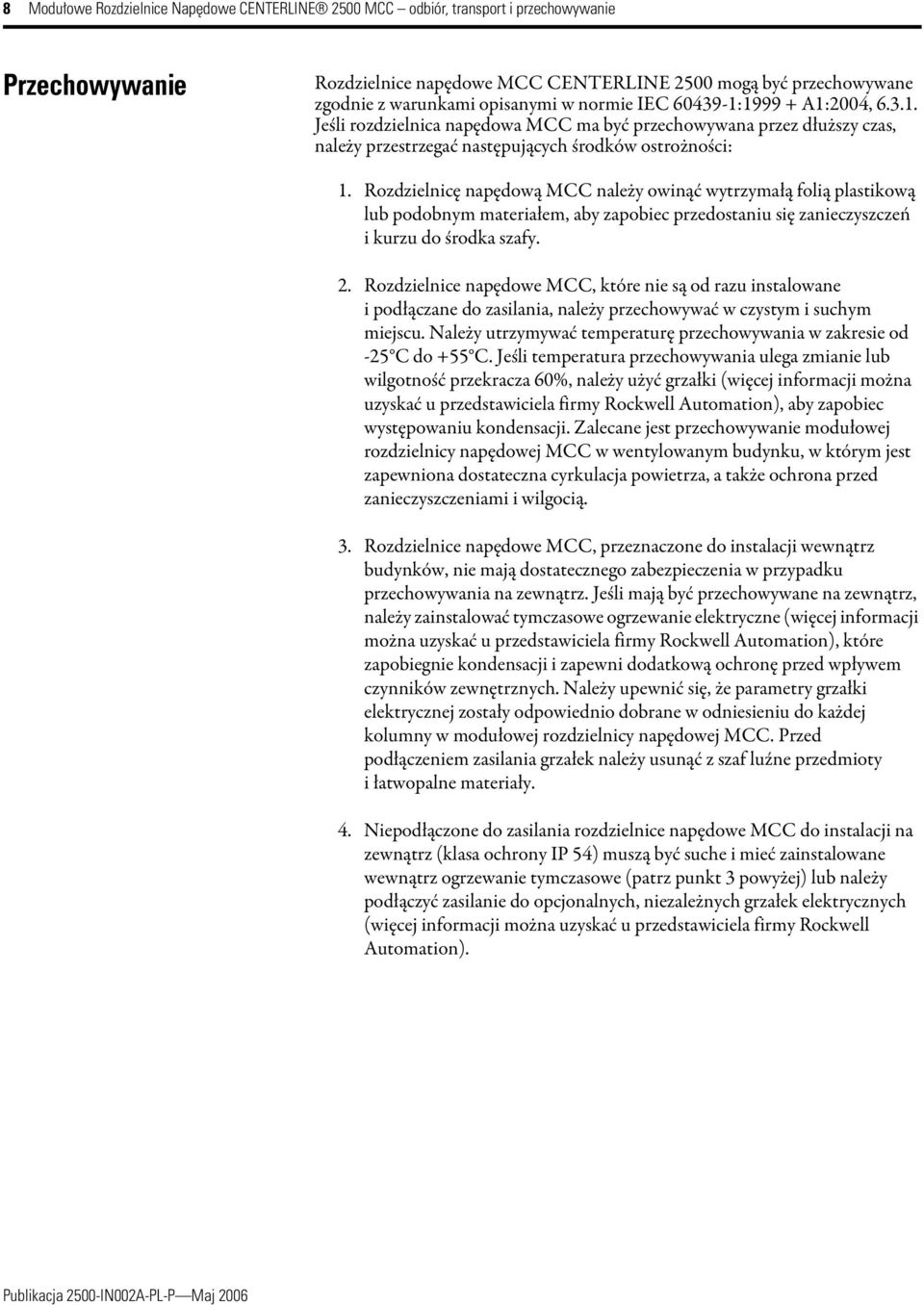

8 8 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie Przechowywanie Rozdzielnice napędowe MCC CENTERLINE 2500 mogą być przechowywane zgodnie z warunkami opisanymi w normie IEC : A1:2004, Jeśli rozdzielnica napędowa MCC ma być przechowywana przez dłuższy czas, należy przestrzegać następujących środków ostrożności: 1. Rozdzielnicę napędową MCC należy owinąć wytrzymałą folią plastikową lub podobnym materiałem, aby zapobiec przedostaniu się zanieczyszczeń i kurzu do środka szafy. 2. Rozdzielnice napędowe MCC, które nie są od razu instalowane i podłączane do zasilania, należy przechowywać w czystym i suchym miejscu. Należy utrzymywać temperaturę przechowywania w zakresie od -25 C do +55 C. Jeśli temperatura przechowywania ulega zmianie lub wilgotność przekracza 60%, należy użyć grzałki (więcej informacji można uzyskać u przedstawiciela firmy Rockwell Automation), aby zapobiec występowaniu kondensacji. Zalecane jest przechowywanie modułowej rozdzielnicy napędowej MCC w wentylowanym budynku, w którym jest zapewniona dostateczna cyrkulacja powietrza, a także ochrona przed zanieczyszczeniami i wilgocią. 3. Rozdzielnice napędowe MCC, przeznaczone do instalacji wewnątrz budynków, nie mają dostatecznego zabezpieczenia w przypadku przechowywania na zewnątrz. Jeśli mają być przechowywane na zewnątrz, należy zainstalować tymczasowe ogrzewanie elektryczne (więcej informacji można uzyskać u przedstawiciela firmy Rockwell Automation), które zapobiegnie kondensacji i zapewni dodatkową ochronę przed wpływem czynników zewnętrznych. Należy upewnić się, że parametry grzałki elektrycznej zostały odpowiednio dobrane w odniesieniu do każdej kolumny w modułowej rozdzielnicy napędowej MCC. Przed podłączeniem zasilania grzałek należy usunąć z szaf luźne przedmioty i łatwopalne materiały. 4. Niepodłączone do zasilania rozdzielnice napędowe MCC do instalacji na zewnątrz (klasa ochrony IP 54) muszą być suche i mieć zainstalowane wewnątrz ogrzewanie tymczasowe (patrz punkt 3 powyżej) lub należy podłączyć zasilanie do opcjonalnych, niezależnych grzałek elektrycznych (więcej informacji można uzyskać u przedstawiciela firmy Rockwell Automation).

9 Modułowe Rozdzielnice Napędowe CENTERLINE 2500 MCC odbiór, transport i przechowywanie 9

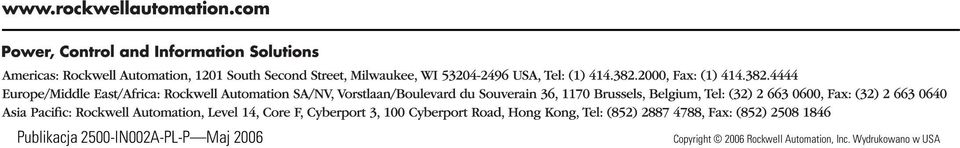

10 10 Copyright 2006 Rockwell Automation, Inc. Wydrukowano w USA
