2 Sabaj-System Firma Sabaj System specjalizuje się w produkcji kompleksowych systemów zabezpieczeń, kontroli i transmisji energii elektrycznej. Oferowane spektrum produktów i usług obejmuje: rozdzielnice niskiego napięcia z blachy stalowej i tworzyw sztucznych, systemy sterownicze i teletransmisyjne, zaawansowane technologie wykrawania laserowego oraz kompleksowe usługi w zakresie obróbki blach. Zdobyte doświadczenie i nowoczesna technologia produkcji pozwalają firmie realizować niestandardowe zamówienia dostosowane do indywidualnych potrzeb Klientów i nietypowych wymagań technicznych. Własny park technologiczny i zaplecze laboratoryjne na powierzchni blisko 4 tys. m² dają gwarancję najwyższej jakości oferowanych usług i produktów oraz zapewniają nowoczesną i efektywną technologię realizacji nawet najtrudniejszych zamówień. Dużym atutem zakładu jest automatyczny magazyn składowania blachy oraz postępująca automatyzacja poszczególnych stanowisk pracy (gięcie, wycinanie). Wprowadzony system MRP2 umożliwia z kolei sprawne zarządzanie produkcją, planowanie zasobów oraz efektywniejsze podejmowanie strategicznych decyzji. Poza licznymi procesami polepszającymi produkcję firma może w krótkim czasie rozwiązać wiele problemów natury technicznej dzięki własnej, rozbudowanej narzędziowni. Dzięki opracowanemu systemowi pracy firma oferuje liczne korzyści dla klienta, m.in. terminowość, szybkość realizacji czy możliwość wykonania skomplikowanych obudów. Sabaj-System to marka znana także za granicą. Wiele zróżnicowanych wyrobów trafia nieustannie do stałych i nowych partnerów w USA, Norwegii, Szwecji, Austrii, Holandii, Belgii, Litwy, Ukrainy, Rosji oraz na Maltę. Rynek zagraniczny jest dla firmy doskonałym polem do promowania nie tylko samych rozwiązań, ale i jakości. iso:900

3 Produkty naszej firmy znajdują szerokie zastosowanie w sektorach: elektrotechnicznym, teleinformatycznym, przemysłowym oraz zabudowie mieszkaniowej. Gwarancją wysokiej jakości i niezawodności oferowanych produktów i usług są zdobyte certyfikaty: BBJ Biura Badawczego ds. Jakości Stowarzyszenia Elektryków Polskich, ISO 900:205 oraz UL.

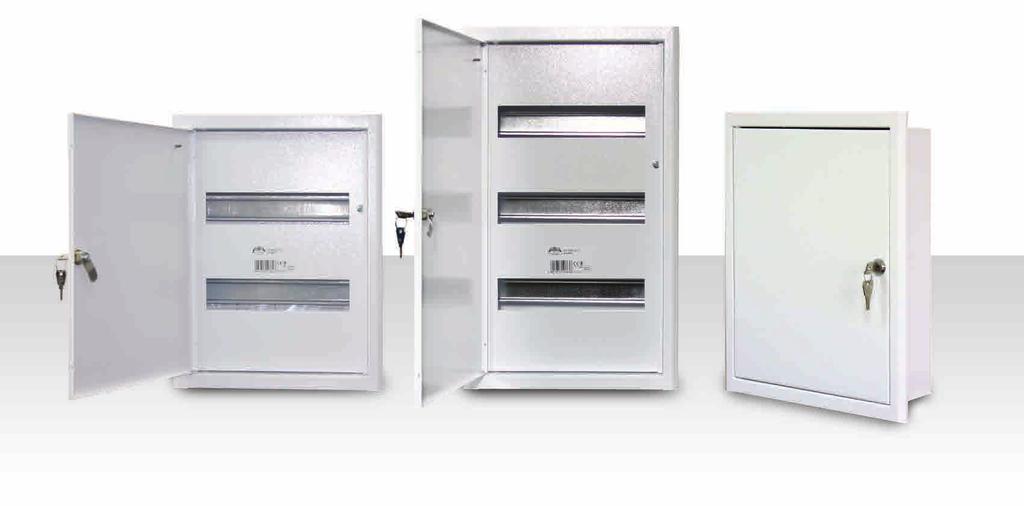

4 Spis treści Elektrotechnika. Rozdzielnice nn podtynkowe, modułowe, typ RP Rozdzielnice nn podtynkowe, modułowe, z odkręcaną ramką, typ RP/R Rozdzielnice nn podtynkowe, modułowe, typ RPeko Rozdzielnice nn podtynkowe, modułowe, szybki montaż, typ RPsm Rozdzielnice nn podtynkowe, licznikowe, typ RL Rozdzielnice nn podtynkowe, licznikowe, z odkręcaną ramką, typ RL/R Rozdzielnice nn natynkowe, modułowe, typ NRP Rozdzielnice nn modułowe o podwyższonym IP, hermetyczne, typ RH Rozdzielnice nn natynkowe, modułowe, typ NRPeko Rozdzielnice nn natynkowe, modułowe, szybki montaż, typ NRPsm Rozdzielnice nn natynkowe, licznikowe, typ NRL Rozdzielnice nn licznikowe o podwyższonym IP, hermetyczne, typ RH Rozdzielnice nn, typ ALFA SYSTEM Obudowy i rozdzielnice nn, typ GAMMA Drzwi rewizyjne 2. Drzwi rewizyjne, typ RD Zabudowa mieszkaniowa Rozdzielnice nn z metalowymi drzwiami, typ RPT Rozdzielnice nn z drzwiami ze stali nierdzewnej, RPTN Rozdzielnice nn plastikowe, ALFA-SYSTEM MODUŁOWE Rozdzielnice multimedialne, typ Multi-Alfa Rozdzielnice multimedialne, FibeRPT Rozdzielnice multimedialne, FttMAX Akcesoria Akcesoria rozdzielnic nn

5 Szafy i obudowy sterownicze 5. Szafa sterownicza, typ DELTA System zabudowy modułowej X-MODUL HD Obudowa sterownicza, typ RH Obudowa sterownicza ze stali nierdzewnej, typ RH SS Obudowa sterownicza, typ RH TWIST Obudowa sterownicza, typ NR Akcesoria do szaf i obudów sterowniczych 6. Zamki i klucze Korytka kablowe, odpływy kondensatu parowego Ogrzewacze, elementy grzejne Termostaty, kratki wentylacyjne, wentylatory Złączki ZUG, płytki skrajne Trzymacze KU, oznaczniki Dławiki, przelotki kablowe Oświetlenie do szaf, czujnik otwarcia drzwi Uchwyty transportowe, szyny uziemiające, kieszenie Szyny TH, lakier, poprzeczki montażowe Lada na klawiaturę i mysz, śruby, nakrętki klatkowe

6 Spis treści Szafy teleinformatyczne 9 7. Szafy serwerowe 9 - typ ACE Szafy pyłoszczelne IP typ WR Szafy teleinformatyczne 9 - typ Beta-Light Ramy montażowe 9 - Simplex Duplex Szafy wiszące teleinformatyczne SZW SIMPLE SIDE-O SIDE-O-D SWK IP SWKD IP Szafy wiszące teleinformatyczne 0 9. SZW Media Rack 9 0. FH-FL WM/WM9U Obudowy specjalne. OPC- - obudowa przemysłowa na komputer WR9-42U-CPU - szafa 9 na komputer ACE9-KOL - szafa 9 kolokacyjna Szafy gazowe i C.O. 2. Szafka osłonowa do rozdzielaczy NS Szafka osłonowa do rozdzielaczy NSM Szafka do rozdzielaczy ogrzewania podłogowego SP Szafka do rozdzielaczy ogrzewania podłogowego SPM Szafka wodomierzowa SWS Akcesoria 3. Akcesoria wyposażenia szaf Akcesoria wyposażenia szaf Akcesoria światłowodowe Akcesoria szaf stojących

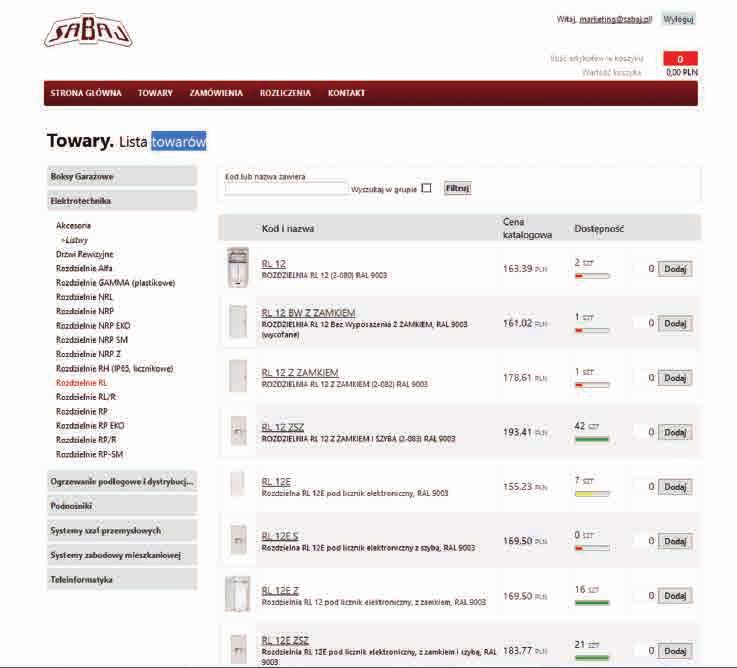

7 B2B wygodny system sprzedaży online Czym jest system B2B? B2B to wygodny i szybki sposób na zamówienie towarów. System pokazuje zawsze aktualne stany magazynowe, a wyświetlane ceny zawierają m.in. ustalone wcześniej rabaty Skąd wezmę login i hasło? Aby uzyskać własny login i hasło wystarczy skontaktować się z Działem Obsługi Klienta. dok@sabaj.pl lub Dlaczego warto? Głównymi zaletami systemu są: - informacja o dostępności - informacja o cenie katalogowej oraz cenie promocyjnej - możliwość natychmiastowego złożenia zamówienia - dostęp do kart katalogowych, certyfikatów, biblioteki CAD i deklaracji

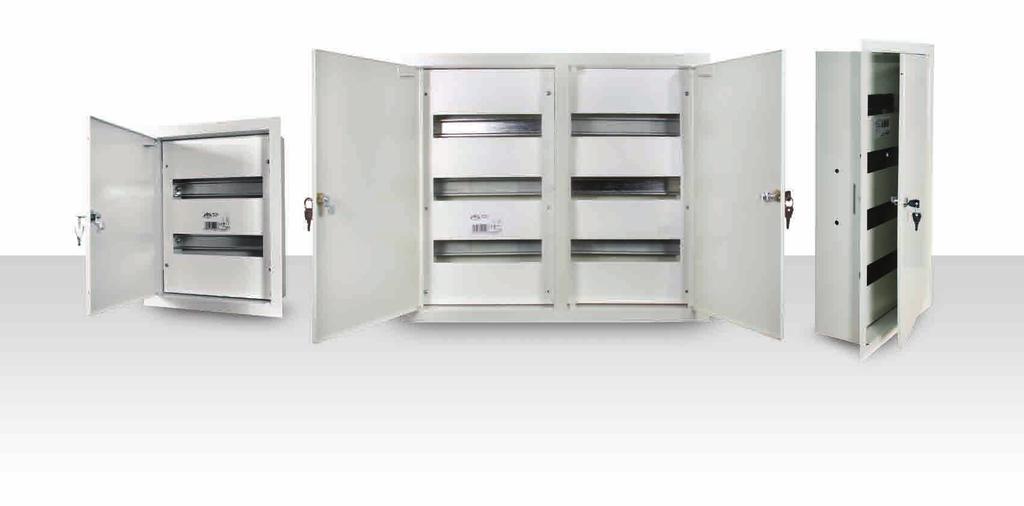

8 Rozdzielnice niskiego napięcia RP Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn przeznaczone do instalowania aparatury modułowej. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: montaż podtynkowy Wykonanie: In 00A Un = 400V Ui = 500V I IP3 Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Dostępne wersje: ZATRZASK ZAMEK ZATRZASK + SZYBA ZAMEK + SZYBA 6

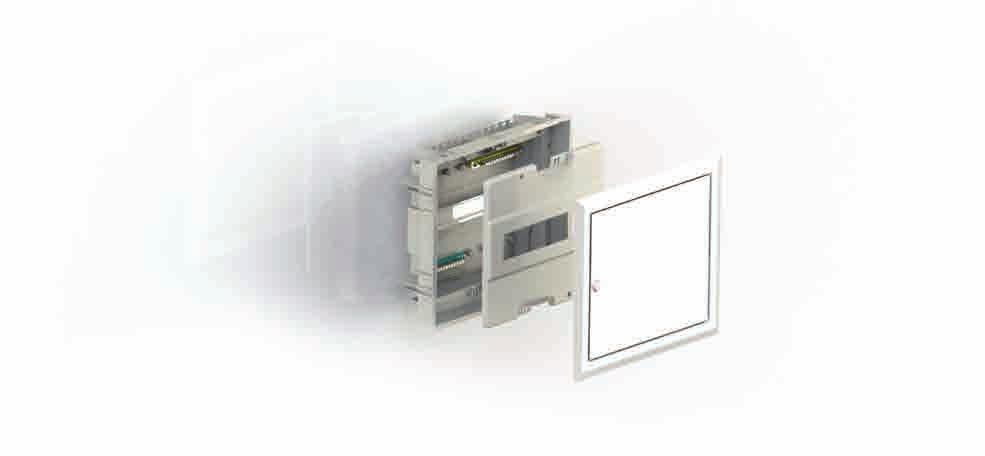

9 TYP/NR. KAT WERSJA z zatrzaskiem z zamkiem z szybą Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z ZS RP 3W RP 3W Z RP 6W RP 3 RP 3 Z RP 6W RP 6W ZS RP 6W Z RP 6W ZSZ RP 6 RP 6 ZS RP 6 Z RP 6 RP 6 ZSZ RP 2 RP 2 ZS RP 2 Z RP 2 ZSZ RP 24 RP 2 RP 24 ZS RP 24 Z RP 24 ZSZ RP 24 BIS Z RP 24 BIS ZSZ RP 36 RP 36 ZS RP 36 Z RP 36 ZSZ RP 24 RP 36 BIS RP 36 BIS Z RP 48A RP 48A Z RP 48B RP 48B Z RP 48B ZSZ RP 48B BIS Z RP 70 RP 70 Z RP 70 ZSZ RP 36 RP 70 BIS RP 70 BIS Z Produkt dostępny na zamówienie RP 48B RP 48A 7 RP 70

10 Rozdzielnice niskiego napięcia RP/R Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn przeznaczone do instalowania aparatury modułowej. Dzięki zastosowaniu wygodnej ramki uproszczono montaż. Standardowe wyposażenie: Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: In 00A Un = 400V Ui = 500V I IP3 Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Sposób montażu: zabudowa w ścianie Wykonanie: Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Dostępne wersje: ZATRZASK ZAMEK 8

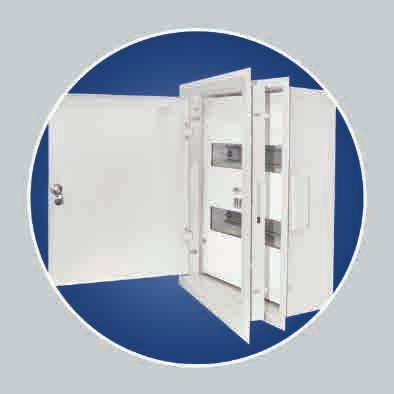

11 Rozdzielnice RP/R wykonane są jak RP, ale posiadają odkręcaną ramkę czołową. Montuje się je we wnęce bez ramki czołowej, którą dokręca się dopiero po wykonaniu prac murarskich. TYP/NR. KAT. Wersja z zatrzaskiem z zamkiem Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. RP 2/R RP 2/R Z RP 24/R RP 24/R Z RP 36/R RP 36/R Z RP 48B/R RP 48B/R Z Z Produkt dostępny na zamówienie RP 2/R RP 24/R RP 36/R RP 48B/R 9

12 Rozdzielnice niskiego napięcia RP EKO Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania aparatury modułowej. Estetyczna konstrukcja obudów wraz z zatrzaskowym mocowaniem osłony aparatów umożliwiają zmniejszenie gabarytów obudowy przy zachowaniu dostatecznej ilości miejsca na aparaty i przewody. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Charakterystyka techniczna: Prąd znamionowy ciągły: In 00A Napięcie znamionowe łączeniowe: Un = 400V Napięcie znamionowe izolacji: Ui = 500V Znamionowe napięcie udarowe: Uimp = 4000V Klasa ochronności: I Stopień ochrony: IP3 Sposób montażu: zabudowa w ścianie Wykonanie: Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierowaną koloru RAL 9003, nakładaną metodą elektrostatyczną. Rozdzielnice wykonywane są jedynie w wersji z zamkiem. Dostępne wersje: ZAMEK ZAMEK + SZYBA 0

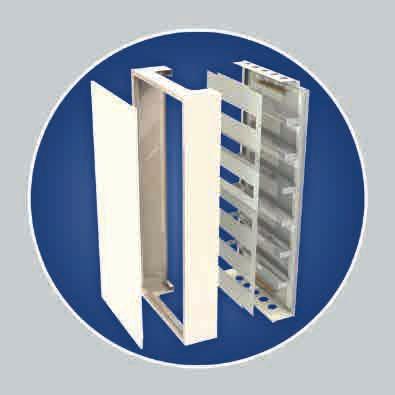

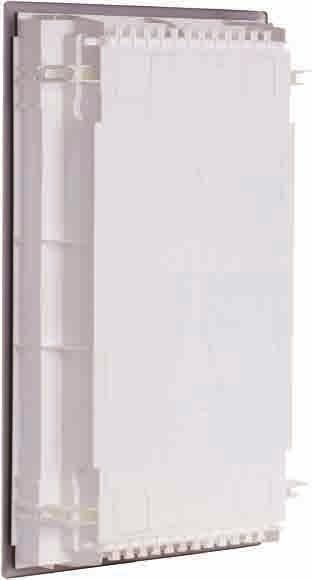

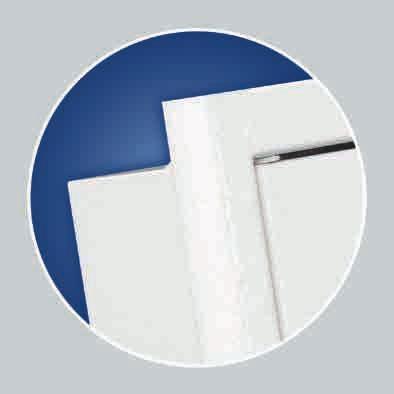

13 Dlaczego EKO? nowy design niższa cena wykonanie w kolorze białym struktura RAL 9003 obudowa o głębokości zaledwie 00mm TYP/NR. KAT. Wersja z zamkiem z szybą Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z ZS RP-EKO 24 Z RP-EKO 24 ZSZ RP-EKO 36 Z RP-EKO 36 ZSZ RP-EKO 48 Z RP-EKO 48 ZSZ Produkt dostępny na zamówienie RP EKO 24 RP EKO 36 RP EKO 48

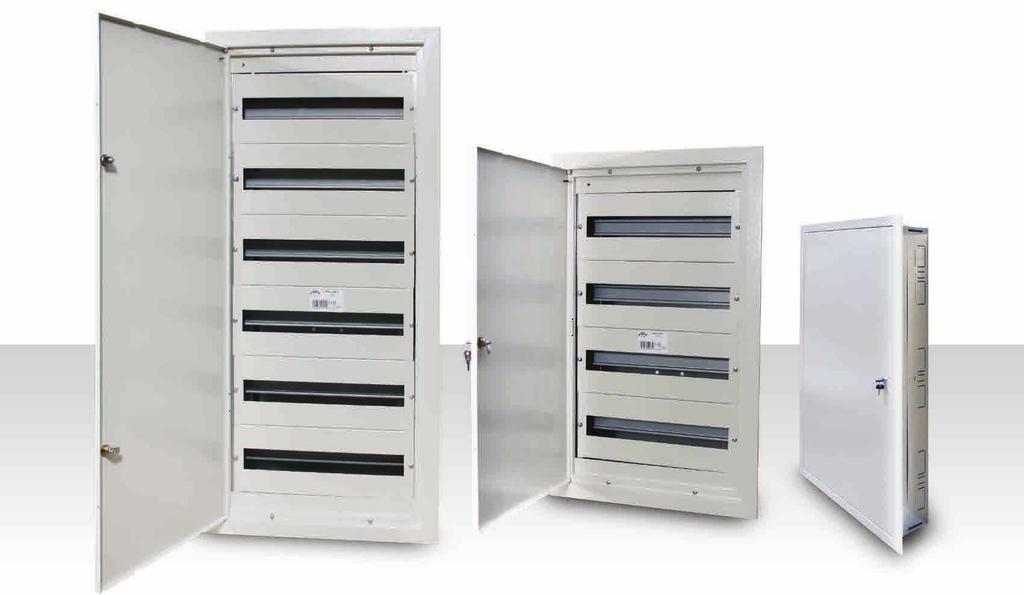

14 Rozdzielnice niskiego napięcia RP SM Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania aparatury modułowej. Umożliwiają montaż w układzie nx24 lub nx8. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa w ścianie (również w ścianie gipsowo-kartonowej) Wykonanie: In 00A Un = 400V Ui = 500V I IP3 Drzwi obudowy wykonane są z blachy stalowej o grubości mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Korpus i stelaż obudowy wykonane są z blachy ocynkowanej o grubości mm. Dostępne wersje: ZAMEK ZAMEK + SZYBA 2

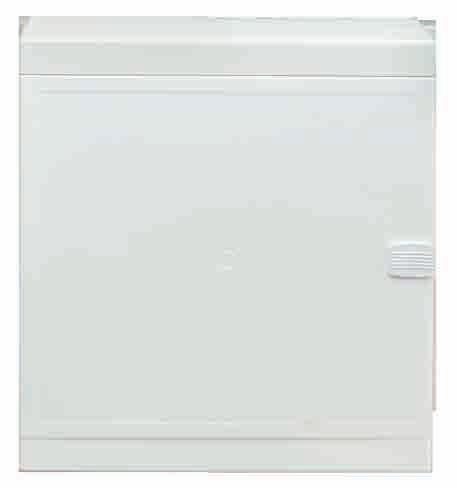

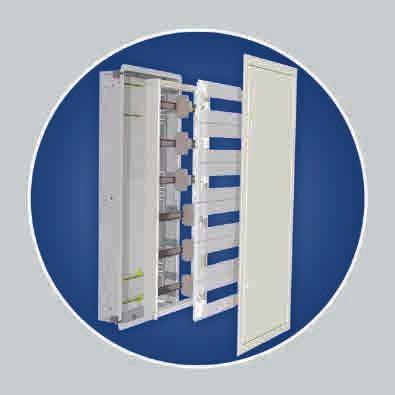

15 Dlaczego szybki montaż? Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi. Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej, a dopiero po podłączeniu przewodów zakłada się na niej cześć frontalną (obudowę). TYP/NR. KAT Wersja z zamkiem Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z A B C N X 8S RPSM 36 (2X8) Z RPSM 54 (3X8) Z RPSM 72 (4X8) Z RPSM 90 (5X8) Z RPSM 08 (6X8) Z RPSM 26 (7X8) Z N X 24S RPSM 72 (3X24) Z RPSM 96 (4X24) Z RPSM 20 (5X24) Z RPSM 44 (6X24) Z

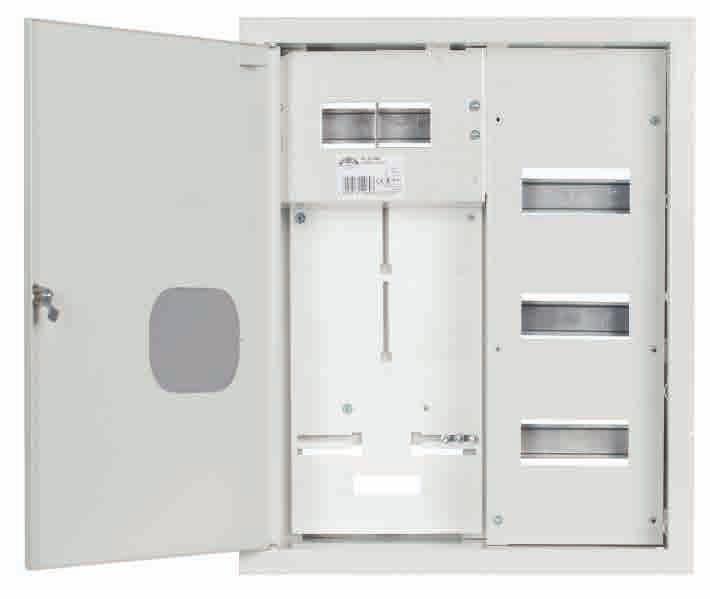

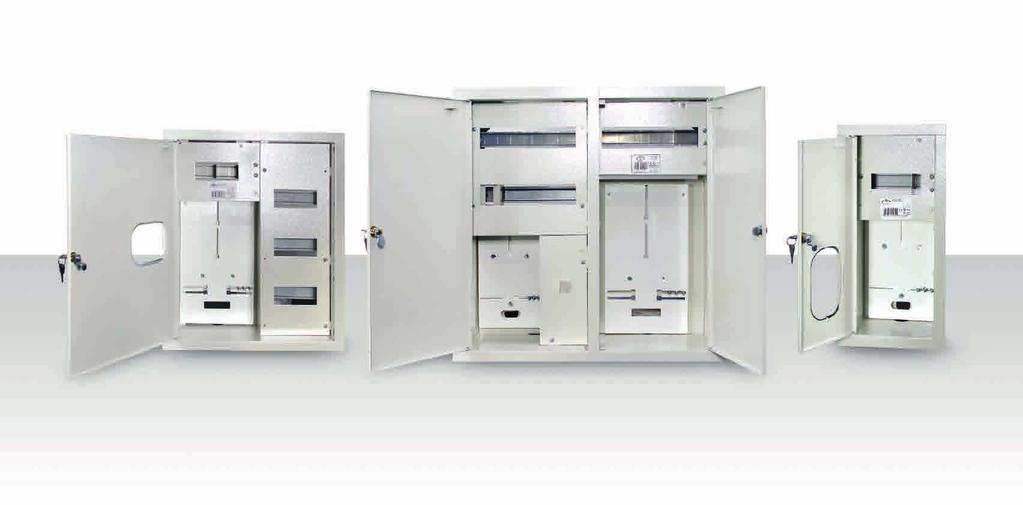

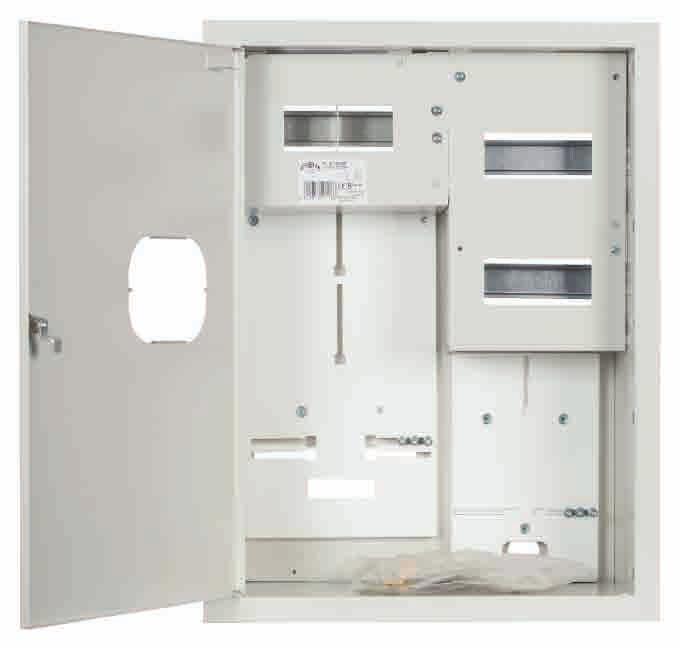

16 Rozdzielnice licznikowe RL Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania liczników jedno lub trójfazowych. Standardowe wyposażenie: Tablica pod licznik, szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa w ścianie Wykonanie: In 00A Un = 400V Ui = 500V I IP3 Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną. Dostępne wersje: ZATRZASK ZAMEK ZATRZASK + SZYBA ZAMEK + SZYBA 4

17 OBUDOWY NA LICZNIK -FAZOWY TYP/NR. KAT Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Rodzaj licznika Z ZS RL F RL F Z BRAK F RL F ZSZ RL F 6 RL F 6 ZS F RL F 6 Z RL F 6 ZSZ RL F 6E pod licznik elektroniczny RL F 6E ZS RL F 6E Z RL F 6E ZSZ RL F 7E RL F 7E Z RL F 7E ZS F F RL F 7E ZSZ RL F 2 RL F 2 ZS RL F 2 Z F RL F 2 ZSZ RL F 2 (z szybą i zamkiem) RL F (z szybą i zamkiem) RL F 6 (z szybą i zamkiem) 5

18 OBUDOWY NA LICZNIK 3-FAZOWY TYP/NR. KAT Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Rodzaj licznika Z ZS RL 3F RL 3F ZS RL 3F Z BRAK F RL 3F ZSZ RL 2 RL 2 ZS RL 2 Z F RL 2 ZSZ RL 24 RL 24 ZS RL 24 Z F RL 24 ZSZ RL 36 RL 36 Z F RL 36 ZSZ RL 48 RL 48 ZS RL 48 Z F RL 48 ZSZ RL 3F (z szybą i zamkiem) RL 36 (z szybą i zamkiem) RL 24 (z szybą i zamkiem) RL 48 (z szybą i zamkiem) 6

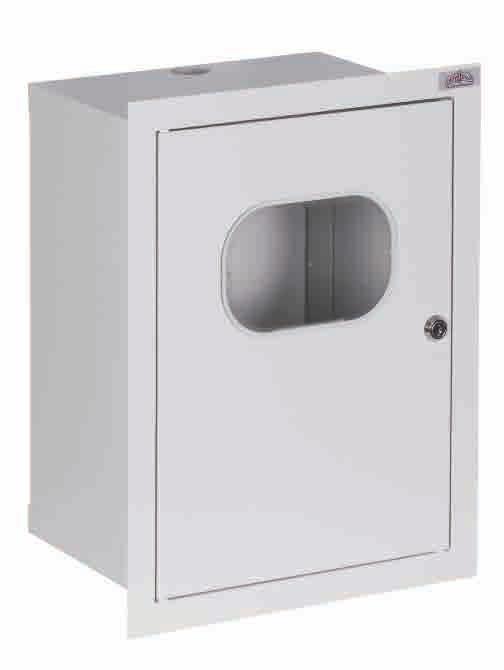

19 OBUDOWY NA LICZNIK 3-FAZOWY RL 3F RL 3F ZSZ RL 24 ZSZ 7

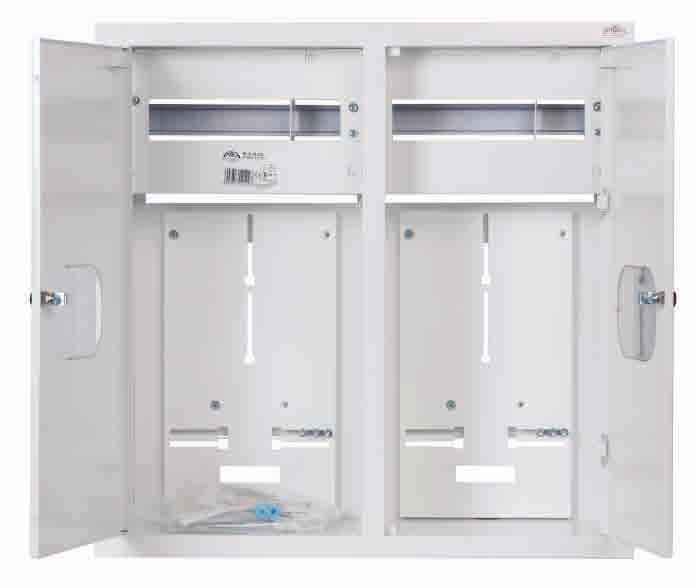

20 OBUDOWY WIELOLICZNIKOWE TYP/nr. kat Wersja z zatrzaskiem z zamkiem z szybą Iość modułów Rodzaj licznika Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z ZS RL 2L F 6 ZSZ RL 2L F x F RL 2L F 2 Z RL 2L F 2 ZSZ 2 2 x F RL 2L 8 RL 2L 8 Z RL 2L 8 ZSZ RL 2L 24 RL 2L 24 ZS RL 2L 24 Z RL 2L 24 ZSZ 8 F, 3F x 3F RL 2L F 2 (z szybą i zamkiem) RL 2L 8 (z szybą i zamkiem) RL 2L 24 (z szybą i zamkiem) 8

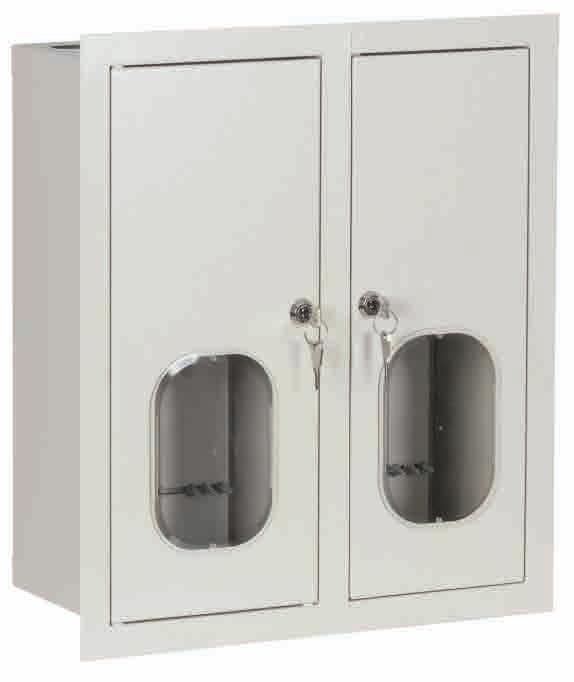

21 OBUDOWY WIELOLICZNIKOWE RL 2L 24 ZSZ RL 2L 8 ZSZ RL 2L F2 9

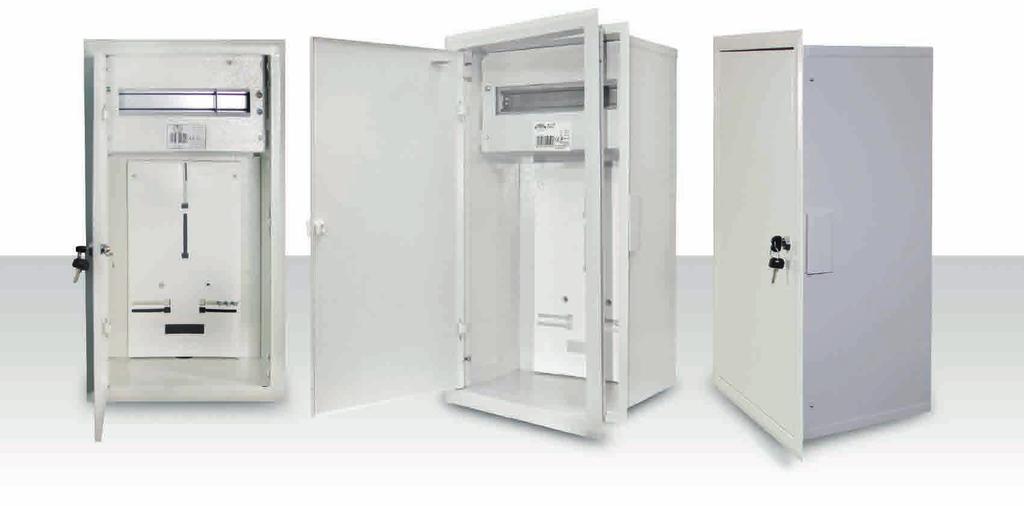

22 Rozdzielnice licznikowe RL/R Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania liczników jedno lub trójfazowych. Standardowe wyposażenie: Tablica pod licznik, szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa w ścianie Wykonanie: In 00A Un = 400V Ui = 500V I IP3 Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną. Dostępne wersje: ZATRZASK ZAMEK ZAMEK + SZYBA 20

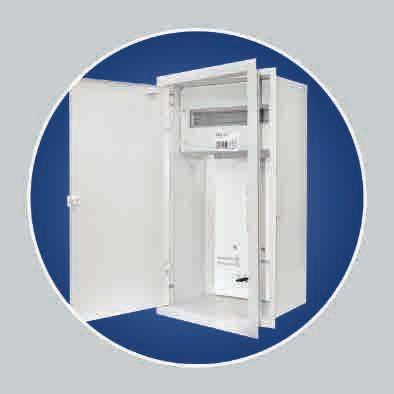

23 Rozdzielnice RL/R wykonane są jak RL, ale posiadają odkręcaną ramkę czołową. Montuje się je we wnęce bez ramki czołowej, którą dokręca się dopiero po wykonaniu pac murarskich. Wszystkie typy rozdzielnic RL można wykonać w wersji RL/R. Istnieje możliwość wykonania ramki ze stali nierdzewnej lub aluminium. TYP/NR. KAT Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Rodzaj licznika Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z ZS RL F 6/R RL F 6/R Z 6 F RL F 6/R ZSZ RL 2/R RL 2/R Z RL 2/R ZSZ 2 3F RL 24/R RL 24/R Z RL 24/R ZSZ 24 3F RL F6/R RL 2/R RL 24/R 2

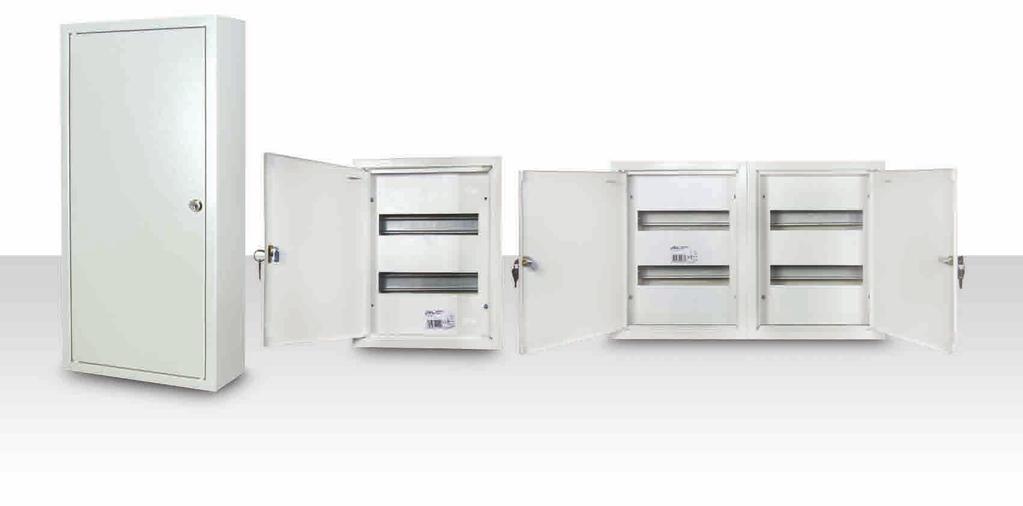

24 Rozdzielnice niskiego napięcia NRP Dostępne kolory: RAL 9003 MONTAŻ NATYNKOWY IP 3 Zastosowanie: Wnętrzowe rozdzielnice nn przeznaczone do instalowania aparatury modułowej. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne i okrągłe. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa na ścianie Wykonanie: In 00A Un = 400V Ui = 500V I IP3 Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Dostępne wersje: ZATRZASK ZAMEK ZATRZASK + SZYBA ZAMEK + SZYBA 22

25 TYP/NR. KAT Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Wymiary w mm szer. wys. głęb. Z ZS NRP RBK ZSZ NRP RBK Z BRAK NRP RBK 908 NRP 3 NRP 3 Z NRP NRP 6 Z NRP 6 ZSZ NRP NRP 2 ZS NRP 2 Z NRP 2 ZSZ NRP 24 NRP 24 Z NRP 24 BIS NRP 24 BIS Z NRP 36 NRP 36 Z NRP 36 ZSZ NRP 36 BIS NRP 36 BIS Z NRP 48A Z NRP 48B NRP 48B Z NRP 70 NRP 70 Z NRP 70 BIS NRP 70 BIS Z Produkt dostępny na zamówienie NRP RBK (z szybą tłukącą i zamkiem) NRP 3 (z szybą i zamkiem) NRP 6 (z szybą i zamkiem) NRP 2 (z szybą i zamkiem) 23

26 NRP 24 (z szybą i zamkiem) NRP 24 BIS (z szybą i zamkiem) NRP 36 (z szybą i zamkiem) NRP 36 BIS (z szybą i zamkiem) NRP 48A (z szybą i zamkiem) NRP 48B (z szybą i zamkiem) NRP 70 (z szybą i zamkiem) NRP 70 BIS (z szybą i zamkiem) 24

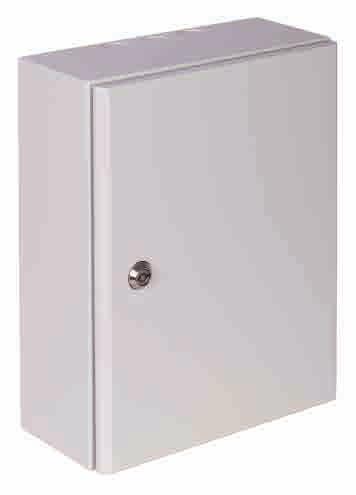

27 RH Rozdzielnice niskiego napięcia modułowe o podwyższonym IP MONTAŻ UNIWERSALNY IP 65 TYP/NR KAT RH 2 DP RH 24 DP RH 36 DP RH 60 DP RH 60 DS RH 96 DP RH 96 DS RH 44 DP RH 44 DS RH 68 DP Dostępne kolory: RAL 7035 Ilość modułów N x 2 X2 2X2 3X2 5X2 5X2 8X2 8X2 6X24 6X24 7X24 Wymiary w mm szer. wys. głęb. A B C Rodzaj drzwi pełne pełne pełne pełne szyba pełne szyba pełne szyba pełne Charakterystyka techniczna: Prąd znamionowy ciągły: In 00A Napięcie znamionowe łączeniowe: Un = 400V Napięcie znamionowe izolacji: Ui = 500V Klasa ochronności: I Stopień ochrony: IP65 Sposób montażu: zabudowa uniwersalna Wykonanie: Blacha stalowa o grubości -,5 mm, z ochronną powłoką lakierową koloru RAL 7035, nakładaną metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo. Zastosowanie: Wnętrzowe rozdzielnice nn o podwyższonej szczelności przeznaczone do instalowania aparatury modułowej. Umożliwiają montaż modułów w układzie Nx2 i Nx24. Standardowe wyposażenie: Zamek i klucz IP55, płyta montażowa, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe okrągłe. 25

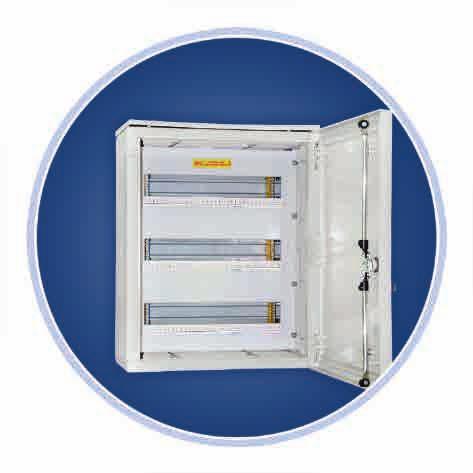

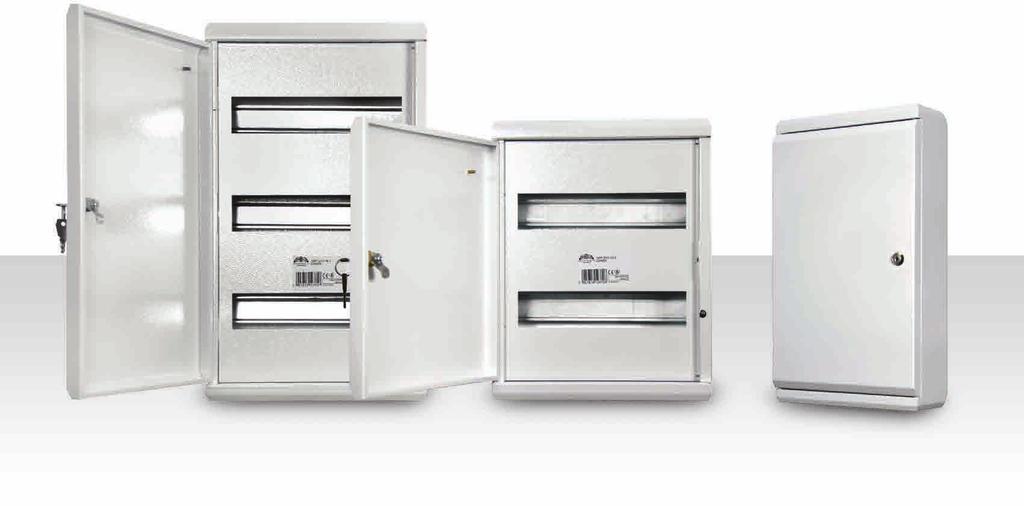

28 Rozdzielnice niskiego napięcia NRP EKO Dostępne kolory: RAL 9003 MONTAŻ NATYNKOWY IP 30 Zastosowanie: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania aparatury modułowej. Estetyczna konstrukcja obudów wraz z zatrzaskowym mocowaniem osłony aparatów umożliwiają zmniejszenie gabarytów obudowy przy zachowaniu dostatecznej ilości miejsca na aparaty i przewody. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Charakterystyka techniczna: Prąd znamionowy ciągły: In 00A Napięcie znamionowe łączeniowe: Un = 400V Napięcie znamionowe izolacji: Ui = 500V Znamionowe napięcie udarowe: Uimp = 4000V Klasa ochronności: I Stopień ochrony: IP30 Sposób montażu: zabudowa na ścianie Wykonanie: Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Rozdzielnice wykonywane są jedynie w wersji z zamkiem. Dostępne wersje: ZAMEK ZAMEK + SZYBA 26

29 Dlaczego EKO? nowy design niższa cena wykonanie w kolorze białym struktura RAL 9003 obudowa o głębokości zaledwie 00mm TYP/NR. KAT Wersja z zamkiem z szybą Ilość modułów Wymiary w mm szer. wys. głęb. Z ZS NRP-EKO 24 Z NRP-EKO 24 ZSZ NRP-EKO 36 Z NRP-EKO 36 ZSZ NRP-EKO 48 Z NRP-EKO 48 ZSZ Produkt dostępny na zamówienie NRP EKO 24 NRP EKO 36 NRP EKO 48 27

30 Rozdzielnice niskiego napięcia NRP SM Dostępne kolory: RAL 9003 MONTAŻ NATYNKOWY IP 30 Zastosowanie: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania aparatury modułowej. Estetyczna konstrukcja obudów wraz z zatrzaskowym mocowaniem osłony aparatów umożliwiają zmniejszenie gabarytów obudowy przy zachowaniu dostatecznej ilości miejsca na aparaty i przewody. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa na ścianie In 00A Un = 400V Ui = 500V I IP30 Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne. Wykonanie: Drzwi obudowy wykonane są z blachy stalowej o grubości mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Korpus i stelaż obudowy wykonane są z blachy ocynkowanej o grubości mm. Dostępne wersje: ZAMEK 28

31 Dlaczego szybki montaż? Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi. Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej, a dopiero po podłączeniu przewodów zakłada się na niej cześć frontalną (obudowę). TYP/NR. KAT Wersja z zamkiem Ilość modułów Wymiary w mm szer. wys. głęb. N X 8S Z A B C NRPSM 8 (X8) Z NRPSM 36 (2X8) Z NRPSM 54 (3X8) Z NRPSM 72 (4X8) Z NRPSM 90 (5X8) Z NRPSM 08 (6X8) Z NRPSM 26 (7X8) Z N X 24S NRPSM 72 (3X24) Z NRPSM 96 (4X24) Z NRPSM 20 (5X24) Z NRPSM 44 (6X24) Z NRPSM 68 (7X24) Z NRP SM 29

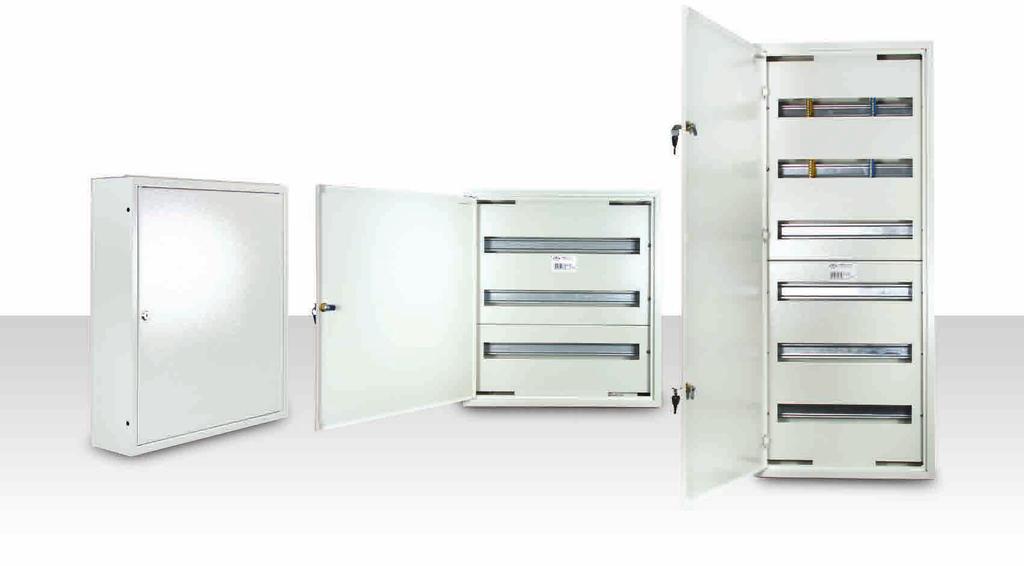

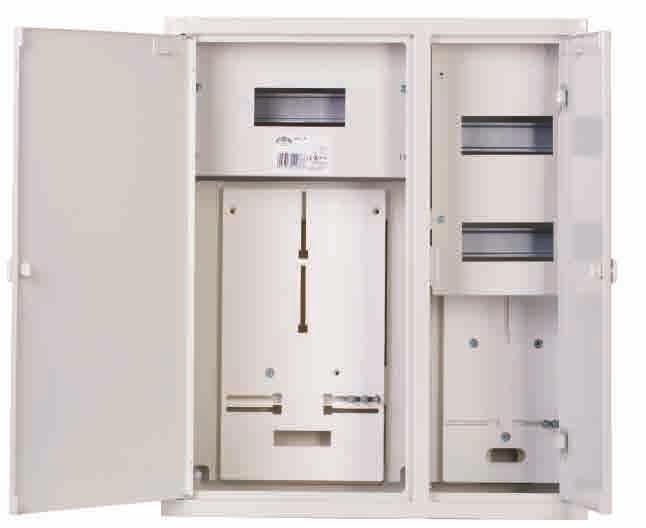

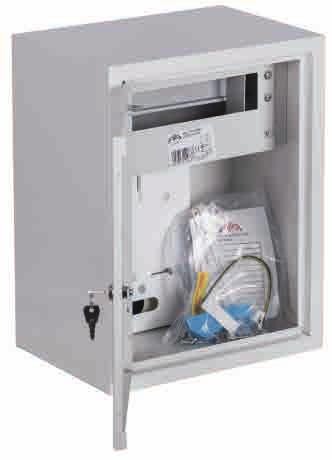

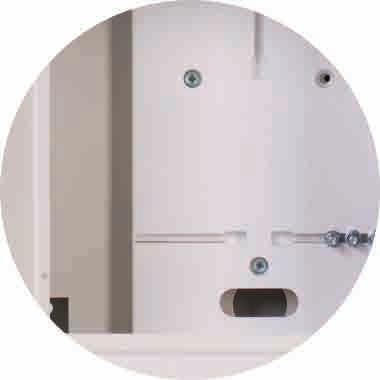

32 Rozdzielnice licznikowe NRL Dostępne kolory: RAL 9003 MONTAŻ NATYNKOWY IP 3 Zastosowanie: Charakterystyka techniczna: Wnętrzowe rozdzielnice nn, przeznaczone do instalowania liczników jedno lub trójfazowych. Standardowe wyposażenie: Tablica pod licznik, szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne i okrągłe. Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa na ścianie Wykonanie: In 00A Un = 400V Ui = 500V I IP3 Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną. Dostępne wersje: ZATRZASK ZAMEK ZATRZASK + SZYBA ZAMEK + SZYBA 30

33 OBUDOWY NA LICZNIK -FAZOWY Typ/nr. kat Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Rodzaj licznika Z ZS NRL F NRL F Z BRAK F NRL F ZSZ NRL F NRL F Z NRL F ZSZ F NRL F 3 NRL F 3 ZSZ F NRL F 6 NRL F 6 ZS NRL F 6 Z F NRL F 6 ZSZ NRL F 6W NRL F 6W ZS NRL F 6W Z F NRL F 6W ZSZ pod licznik elektroniczny NRL F 6WE NRL F 6WE ZS NRL F 6WE Z NRL F 6WE ZSZ F NRL F 7 WE NRL F 7 WE Z NRL F 7 WE ZS F NRL F 7 WE ZSZ NRL F 2 NRL F 2 ZS NRL F 2 Z F NRL F 2 ZSZ Produkt dostępny na zamówienie NRL F (z szybą i zamkiem) NRL F (z szybą i zamkiem) NRL F 3 (z szybą i zamkiem) NRL F 6 (z szybą i zamkiem) NRL F 6W (z szybą i zamkiem) NRL F 2 (z szybą i zamkiem) 3

34 OBUDOWY NA LICZNIK 3-FAZOWY TYP/NR. KAT Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Wymiary w mm szer. wys. głęb. Rodzaj licznika pod licznik elektroniczny NRL 3F NRL 3F ZS NRL 3F Z NRL 3F ZSZ NRL 2 NRL 2 ZS NRL 2 Z NRL 2 ZSZ NRL 2E NRL 2E ZS NRL 2E Z NRL 2E ZSZ NRL 8 NRL 8 Z NRL 24 NRL 24 ZS NRL 24 Z NRL 24 ZSZ NRL 24 BIS ZSZ NRL 30 NRL 30 ZS NRL 30 Z NRL 30 ZSZ NRL 36 NRL 36 Z NRL 36 ZSZ NRL 48 NRL 48 ZS NRL 48 Z NRL 48 ZSZ Z ZS F 3F 3F 3F 3F 3F 3F 3F 3F Produkt dostępny na zamówienie 32

35 OBUDOWY NA LICZNIK 3-FAZOWY NRL 3F (z szybą i zamkiem) NRL 8 (z szybą i zamkiem) NRL 24 (z szybą i zamkiem) NRL 2 (z szybą i zamkiem) NRL 30 (z szybą i zamkiem) NRL 36 (z szybą i zamkiem) NRL 48 (z szybą i zamkiem) 33

36 OBUDOWY WIELOLICZNIKOWE TYP/NR. KAT Wersja z zatrzaskiem z zamkiem z szybą Ilość modułów Rodzaj licznika Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z ZS NRL 2L F 2 ZSZ 2 2 x F NRL 2L 24 NRL 2L 24 ZS NRL 2L 24 Z 24 2 x 3F NRL 2L 24 ZSZ NRL 2L 36 NRL 2L 36 ZS NRL 2L 36 Z 36 3F, F NRL 2L 36 ZSZ NRL 2L F 2 (z szybą i zamkiem) NRL 2L 24 ZSZ NRL 2L 36 (z szybą i zamkiem) NRL 3F F (z szybą i zamkiem) NRL 2L 24 (z szybą i zamkiem) 34

37 RH Rozdzielnice niskiego napięcia licznikowe o podwyższonym IP Dostępne kolory: RAL 7035 MONTAŻ UNIWERSALNY IP 65 Zastosowanie: Charakterystyka techniczna: Wnętrzowe hermetyczne rozdzielnice nn przeznaczone do instalowania zarówno aparatury modułowej jak i liczników jedno i trójfazowych. Standardowe wyposażenie: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: In 00A Un = 400V Ui = 500V I IP65 Zamek i klucz IP55, tablica pod licznik, szyna TH35, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe okrągłe. Sposób montażu: zabudowa uniwersalna Wykonanie: Blacha stalowa o grubości -,5 mm, z ochronną powłoką lakierową koloru RAL 7035, nakładaną metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo. Dostępne wersje: ZAMEK ZAMEK + SZYBA 35

38 TYP/NR. KAT Wersja z zamkiem Ilość modułów Rodzaj licznika Wymiary w mm wielkość otw. montaż. szer. wys. głęb. Z RH F 6 RH F 6 Z 6 F RH 3F 2 Z 2 3F RH 3F 24 Z 24 3F RH F 6 RH 3F 2 RH 3F 24 36

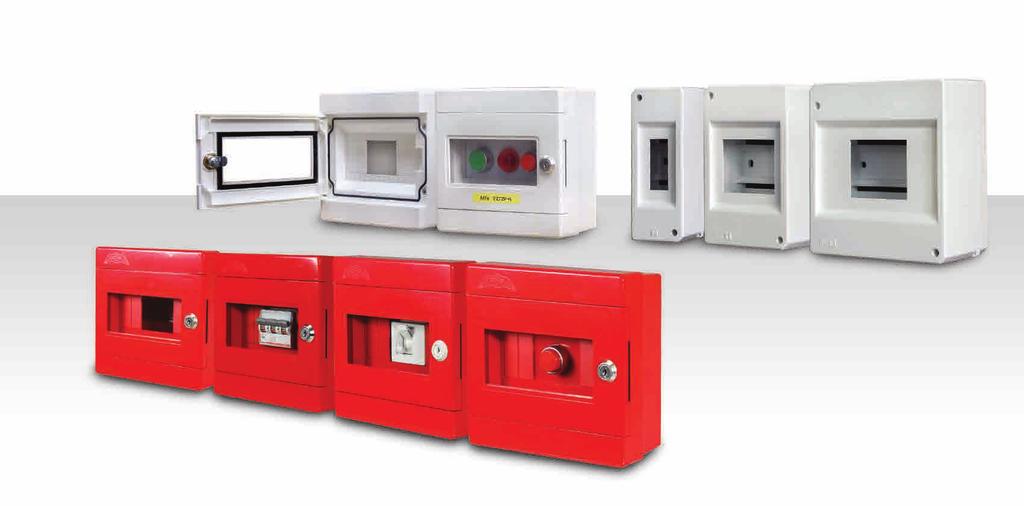

39 ALFA-SYSTEM Rozdzielnice instalacyjne nn plastikowe IP 44 II KLASA OCHRONNOŚCI MONTAŻ UNIWERSALNY Zastosowanie: Konstrukcja rozdzielnic typu ALFA umożliwia instalowanie w ich wnętrzu wyłączników różnicowo-prądowych, wyłączników instalacyjnych oraz wszelkich modułowych aparatów elektrycznych przystosowanych do montażu na szynach nośnych TH 35. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Znamionowe napięcie udarowe: Klasa ochronności: In 00A Un = 400V Ui = 500V Uimp = 4000V II Sposób montażu: zabudowa uniwersalna Wykonanie: Rozdzielnice elektryczne niskiego napięcia typu ALFA wykonane są z wysokiej jakości niepalnych modyfikowanych tworzyw sztucznych. 37

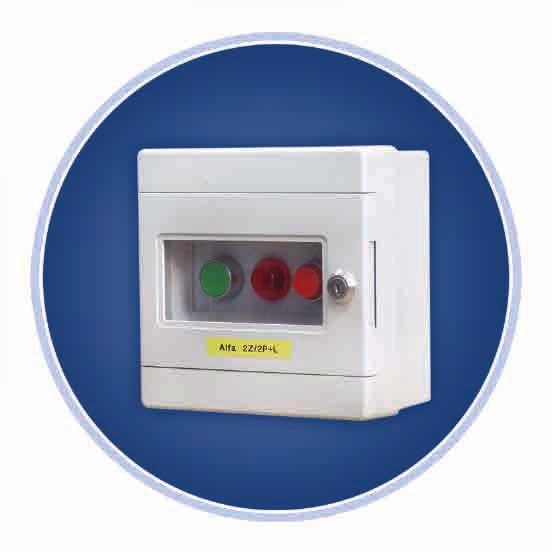

40 ALFA 2Z Rozdzielnice ALFA 2Z przystosowane są do montażu naściennego lub pół-wnękowego do głębokości przedziału aparatury. Charakterystyka techniczna: Napięcie znamionowe izolacji: Klasa ochronności: Kolor: Ui = 500V II biały ALFA 2Z ALFA 7S Wyposażenie standardowe: Szyna nośna TH 35, szyna zaciskowa ochronna - 2 szt. Nr kat.: ALFA 2Z/2P+L Wyposażenie standardowe: 2 przyciski: ST-22-WC- i FT22-Kz-0, lampka FT22-LSC-220 Nr kat.: 5-40 TYP Kolor Wyposażenie Zamek Szyba Wymiary w mm szer. wys. głęb. Ilość modułów ALFA 7S Szyna nośna TH 35 7 ALFA 2Z/2P+L biały kaseta sterownicza 2 przyciski + lampka ST-22-WC-, FT22-Kz-0, FT22-Lsc-220 Z ZS X 38

41 ALFA 3Z Rozdzielnice ALFA 3Z przystosowane są do montażu naściennego lub pół-wnękowego do głębokości przedziału aparatury. Charakterystyka techniczna: Napięcie znamionowe izolacji: Klasa ochronności: Kolor: Ui = 500V II czerwony IP 44 ALFA 3Z ALFA 3Z/P czerwona (wyłącznik p. poż.) Wyposażenie standardowe: Przycisk SP-22-WC- styk zwierny styk rozwierny Nr kat.: 5-4 ALFA 3Z/R czerwona (wyłącznik p. poż.) Wyposażenie standardowe: Rozłącznik FR A Nr kat.: 5-42 ALFA 3Z/R2 czerwona (wyłącznik p. poż.) Wyposażenie standardowe: Rozłącznik KUE 340 Nr kat.: 5-43 Wymiary w mm TYP Kolor Wyposażenie Zamek szer. wys. głęb. Ilość modułów Z ALFA 3Z ALFA 3Z/P ALFA 3Z/R ALFA 3Z/R2 czerwony Szyna nośna TH35 skrzynka ppoż. z przyciskiem FT22-Kc-0 skrzynka ppoż. z rozłącznikiem FR03-00A skrzynka ppoż. z rozłącznikiem KUE X 39

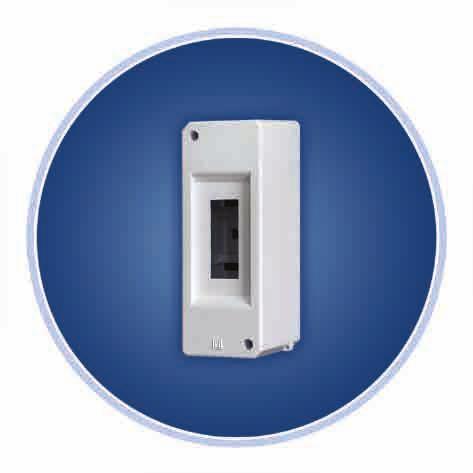

42 ALFA S Rozdzielnice ALFA S przystosowane są do montażu naściennego lub pół-wnękowego do głębokości przedziału aparatury. Charakterystyka techniczna: Napięcie znamionowe izolacji: Stopień ochrony: Klasa ochronności: Kolor: Ui = 500V IP30 II biały IP 44 MONTAŻ NATYNKOWY II KLASA OCHRONNOŚCI Alfa 2S Alfa 4S Alfa 6S Nr kat.: Nr kat.: Nr kat.: TYP Kolor Wymiary w mm szer. wys. głęb. Ilość modułów ALFA 2S 50 2 ALFA 4S biały ALFA 6S

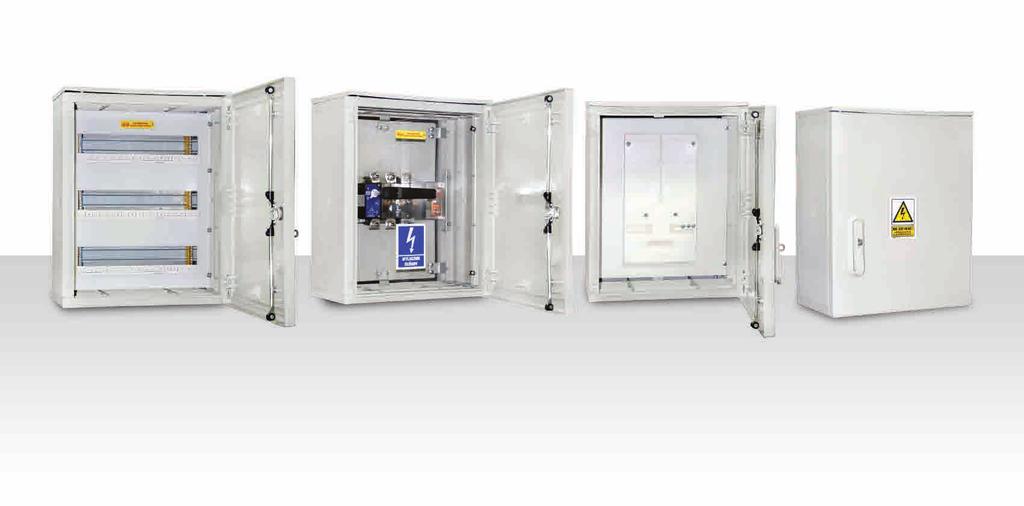

43 GAMMA Rozdzielnice Nn z tworzywa sztucznego Produkt dostępny na zamówienie MONTAŻ NATYNKOWY II KLASA OCHRONNOŚCI IP 44 Zastosowanie: Wnętrzowe rozdzielnice nn, w zależności od rodzaju zainstalowanej aparatury, mogą łącznie z rozdziałem energii elektrycznej, wykonywać funkcje: kontroli urządzeń elektrycznych, sterowania i nadzoru procesu produkcji. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe Charakterystyka techniczna: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa na ścianie Wykonanie: Un = 400V Ui = 500V II IP44 Rozdzielnice wykonywane są z tworzywa sztucznego termoplastycznego metodą wtrysku. 4

44 GAMMA - WYMIARY 42

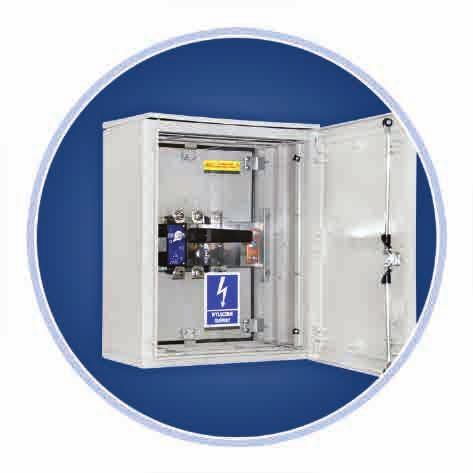

45 Wyposażenie drzwi Wymiary w mm TYP/NR. KAT Wyposażenie wnętrza drzwi pełne drzwiczki rewizyjne duże drzwiczki rewizyjne małe + wziernik wziernik szer. wys. głęb. RD RMW W GAMMA O obudowa pusta bez zamka GAMMA OZ obudowa pusta z zamkiem GAMMA 3FL GAMMA WG 250 GAMMA WG 400 GAMMA 3X7 TL3F RA-250 RA-400 3x7 modułów GAMMA 3FL GAMMA WG RA 250 GAMMA 3 x 7 43

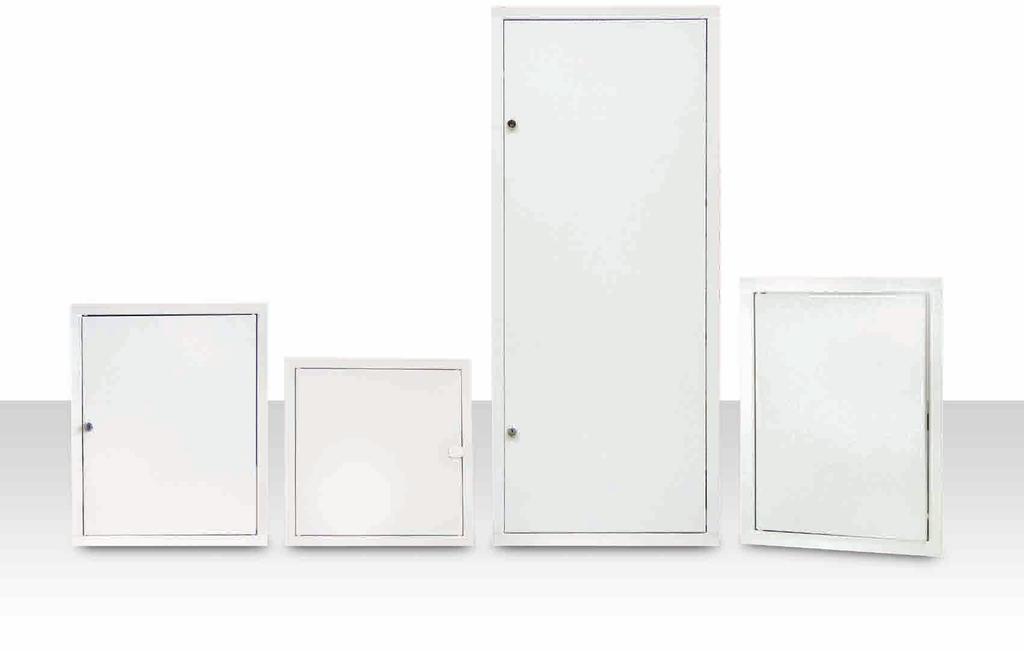

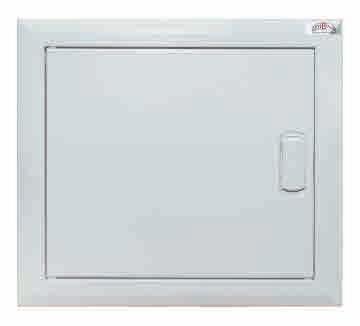

46 Drzwi rewizyjne RD Standardowe wykonanie: RAL 9003 Zastosowanie: Drzwi rewizyjne znajdują szerokie zastosowanie do zabudowy wszelkiego rodzaju wnęk o dowolnym przeznaczeniu. Umożliwiają łatwy dostęp do otworów rewizyjnych, wymagających częstego wykonywania czynności eksploatacyjnych. Szeroki wachlarz rozmiarów i kolorów zaspokoi najbardziej wymagającego Klienta. Sposób wykonania: Drzwi wykonane z blachy stalowej z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Sposób zamykania: wersja z zamkiem wersja z zatrzaskiem Dostępne wersje: ZAMEK ZATRZASK 44

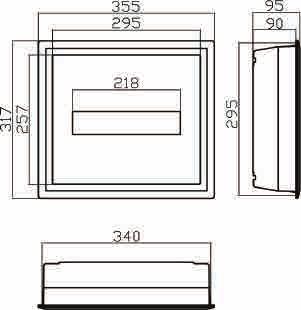

47 Drzwiczki RD dostępne są wyłącznie na zamówienie. TYP/NR. KAT Wersja z zatrzaskiem z zamkiem Z Wymiary w mm wielkość otw. montaż. szer. wys. głęb. RD - 55 RD - 55 Z RD RD Z Dostępne wersje wykonania RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z stal czarna malowana RAL 9003 RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z stal nierdzewna szlifowana RD RD Z RD RD Z RD RD Z RD RD Z RD RD Z RD Z RD Z RD Z RD Z stal nierdzewna malowana RAL 9003 RD Z RD Z RD Z RD Z RD Z RD Z 50 45

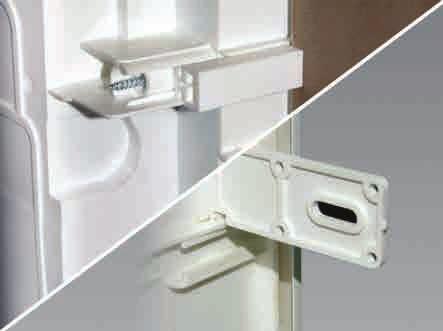

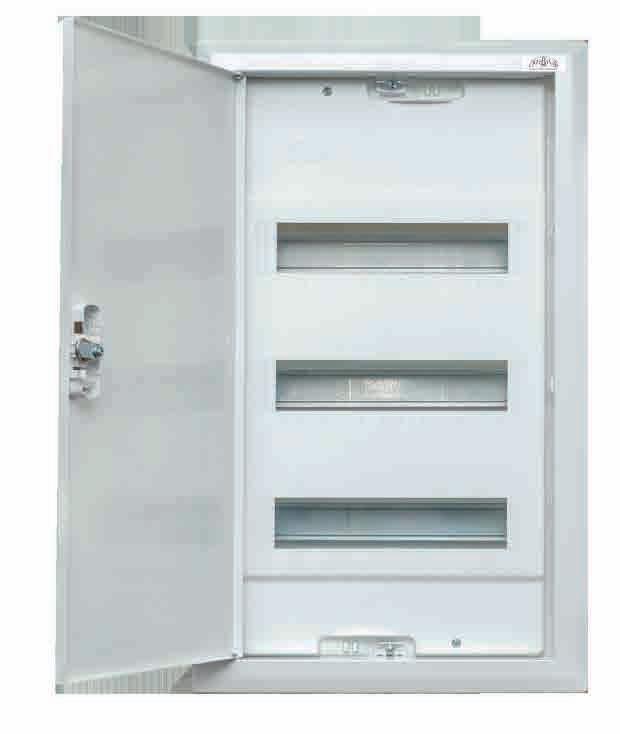

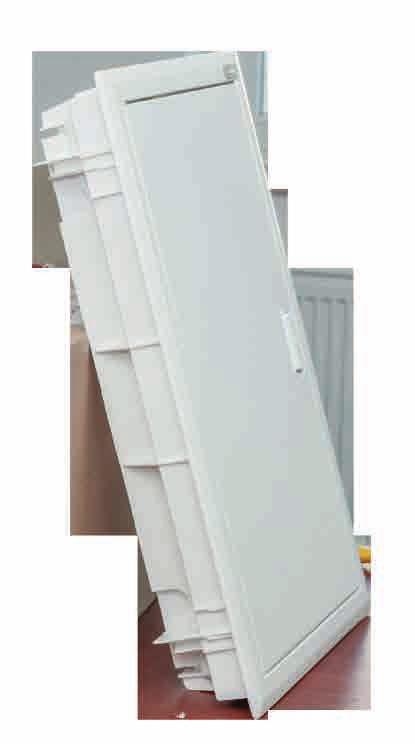

48 Rozdzielnice nn plastikowe z metalowymi drzwiami 36 RPT Nowy zatrzask z możliwością dodania zamka Dostępne kolory: RAL 9003 MONTAŻ PODTYNKOWY II KLASA OCHRONNOŚCI IP 30 Zastosowanie: Wnętrzowe rozdzielnice nn w wersji podtynkowej przeznaczone do zabudowy aparatów od 2 do 36 modułów. Przystosowane do montażu w ścianach murowanych jak i w ścianach gipsowo-kartonowych. Dodatkowo posiadają łączniki pozwalające na łączenie ze sobą kilku rozdzielnic dla utworzenia jednego modułu. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Znamionowe napięcie udarowe: Klasa ochronności: Stopień ochrony: In 00A Un = 400V Ui = 500V Uimp = 4000V II IP30 Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, łączniki, kotwy. Sposób montażu: zabudowa w ścianie Wykonanie: Część aparatowa wykonana jest z uniepalnionego tworzywa sztucznego. Rozdzielnice posiadają odkręcane regulowane metalowe ramki z drzwiczkami malowane na biało RAL Rozdzielnia zamykana na zatrzask z możliwością zastosowania metalowego zamka. Akcesoria: Zamek Z-K-RPT Dostępne akcesoria: Zamek Z-K-RPT jako opcja 46

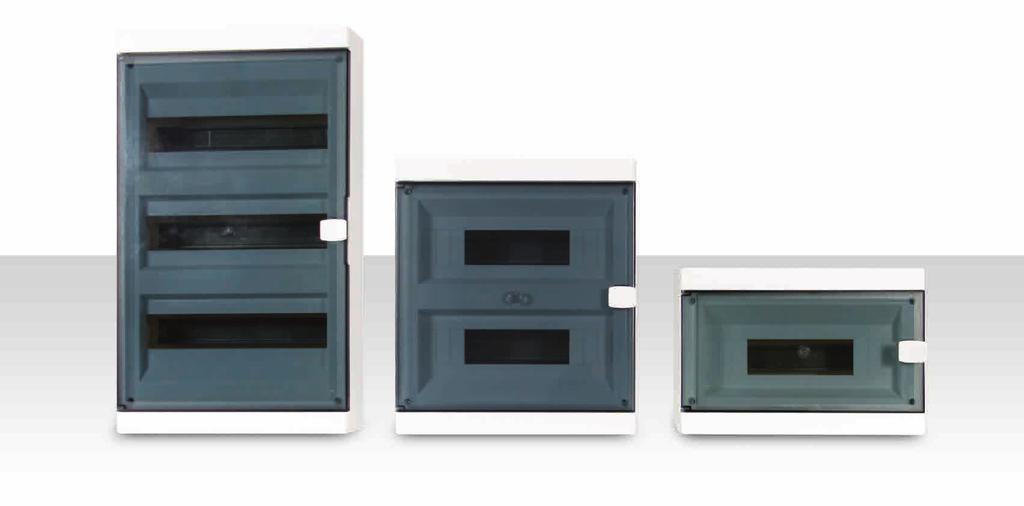

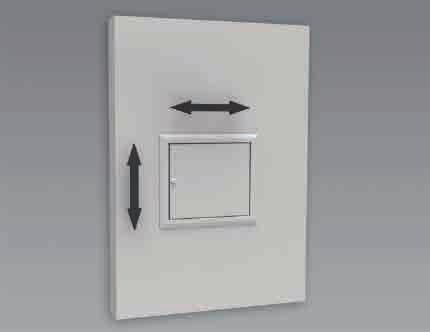

49 Wymiary ramki Wymiary otworu montażowego TYP/NR. KAT. Wysokość [mm] Szerokość [mm] Głębokość [mm] Wysokość korpusu Szerokość korpusu Liczba modułów [mm] [mm] RPT RPT RPT Z-K-RPT Zamek dostępny jako opcja Prowadzenie przewodów umożliwiają wyjmowane ścianki góra-dół, a dodatkowo, ich łatwy montaż, znacznie przyspiesza prace instalatora. Pionowa i pozioma regulacja drzwi umożliwiająca dostosowanie ich do płaszczyzny ściany. Możliwość otwierania drzwi na lewą lub prawą stronę. Specjalne kotwy dają możliwość montażu obudowy zarówno w ścianach murowanych jak i gipsowo - kartonowych. Specjalne łączniki pozwalają łączyć obudowy w pionie i poziomie otrzymując możliwość montażu większej ilości modułów. Prosty montaż modułów wewnątrz obudowy RPT 2 RPT 24 RPT 36 47

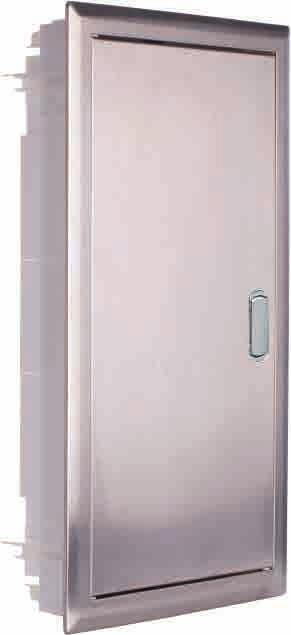

50 Rozdzielnice nn z drzwiami ze stali nierdzewnej RPTN Dostępne kolory: Stal nierdzewna szlifowana Nowy zatrzask z możliwością dodania zamka Z-K-RPT ZATRZASK MONTAŻ PODTYNKOWY II KLASA OCHRONNOŚCI IP 30 Zastosowanie: Wnętrzowe rozdzielnice nn w wersji podtynkowej przeznaczone do zabudowy aparatów od 2 do 36 modułów. Przystosowane do montażu w ścianach murowanych jak i w ścianach gipsowo-kartonowych. Dodatkowo posiadają łączniki pozwalające na łączenie ze sobą kilku rozdzielnic dla utworzenia jednego modułu. Standardowe wyposażenie: Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, łączniki, kotwy. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Znamionowe napięcie udarowe: Klasa ochronności: Stopień ochrony: Sposób montażu: zabudowa w ścianie Wykonanie: In 00A Un = 400V Ui = 500V Uimp = 4000V II IP30 Część aparatowa wykonana jest z uniepalnionego tworzywa sztucznego. Rozdzielnice posiadają odkręcane regulowane metalowe ramki z drzwiczkami malowane na biało RAL Rozdzielnia zamykana na zatrzask z możliwością zastosowania metalowego zamka. Wymiary ramki Wymiary otworu montażowego TYP/NR. KAT. Wysokość [mm] Szerokość [mm] Wysokość korpusu Szerokość korpusu Głębokość [mm] [mm] [mm] Liczba modułów RPTN RPTN RPTN 36 Z-K-RPT Zamek dostępny jako opcja

51 ALFA-SYSTEM MODUŁOWE Rozdzielnice nn plastikowe II KLASA OCHRONNOŚCI IP 33 MONTAŻ NATYNKOWY Drzwi przezroczyste Drzwi pełne Dostępne kolory: RAL 9003 Zastosowanie: Rozdzielnice elektryczne niskiego napięcia typu ALFA modułowe wykonane z wysokiej jakości niepalnych modyfikowanych tworzyw sztucznych. Konstrukcja tych rozdzielnic umożliwia instalowanie w ich wnętrzu wszelkich modułowych aparatów elektrycznych przystosowanych do montażu na szynach nośnych TH35. Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: Napięcie znamionowe izolacji: Znamionowe napięcie udarowe: Klasa ochronności: Stopień ochrony: In 00A Un = 400V Ui = 500V Uimp = 4000V II IP33 Standardowe wyposażenie: Sposób montażu: zabudowa na ścianie Szyna TH 35, szyny zaciskowe TYP z zatrzaskiem Wersja z zamkiem Z Ilość modułów Wymiary w mm gabarytowe szer. wys. głęb. Dostępne wersje: ALFA 3 ALFA 3 Z ALFA 26 ALFA 26 Z ALFA 39 ALFA 39 Z ALFA 3 BD ALFA 3 BD Z ALFA 26 BD ALFA 26 BD Z ALFA 39 BD ALFA 39 BD Z ZATRZASK ZAMEK 49

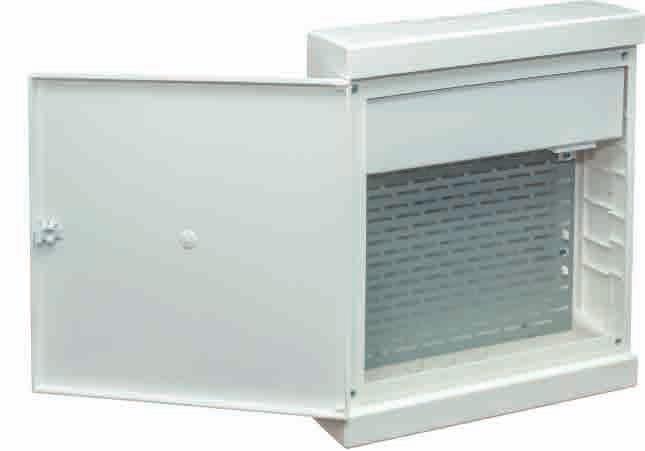

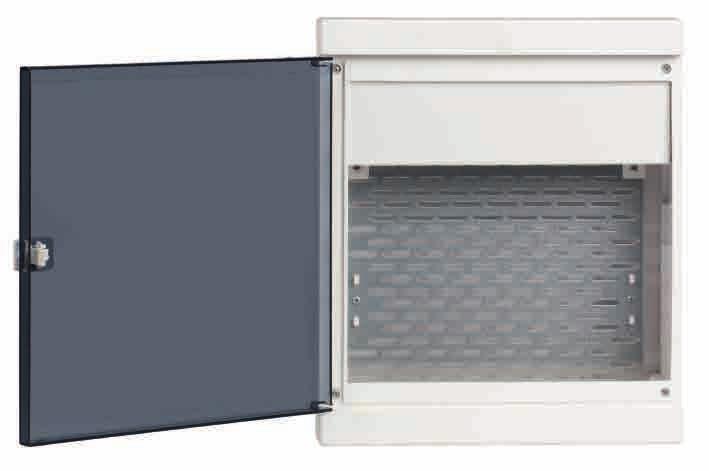

52 Rozdzielnice multimedialne MULTI-ALFA MULT-ALFA standard MULT-ALFA BD Wersje drzwi: przezroczyste pełne Dostępne kolory: RAL 9003 ZATRZASK II KLASA OCHRONNOŚCI IP 30 Zastosowanie: Rozdzielnia Multi-Alfa jest idealnym rozwiązaniem jako centrum instalacji telewizji naziemnej, satelitarnej, czy CCTV (telewizja przemysłowa) oraz sieci telefonicznej, LAN lub światłowodowej. Multi-Alfa ze swoją plastikową konstrukcją wyróżnia się prostotą budowy, lekkością, dużą przestrzenią montażową, przy zachowaniu wysokiej jakości produktu. Zgodna z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r., odnośnie telekomunikacyjnych skrzynek mieszkaniowych. Konstrukcja: - Obudowa z niepalnego tworzywa sztucznego - Zamknięcie na zatrzask - Perforowana płyta montażowa - Uniwersalnego gniazdo keystone - Gniazdo 230 V Akcesoria: - moduły keystone (s. 5) - listwy zasilające (s. 54) Wymiary gabarytowe Wymiary przestrzeni użytkowej PARAMETRY/TYP Wysokość [mm] Szerokość [mm] Głębokość [mm] Ilość gniazd Ilość gniazd Wysokość Keystone zasilających [mm] Szerokość [mm] Głębokość [mm] MULTI-ALFA MULTI-ALFA 530 MULTI-ALFA 360 BD MULTI-ALFA 530 BD MULTI-LZ3GN gniazdowa listwa zasilająca

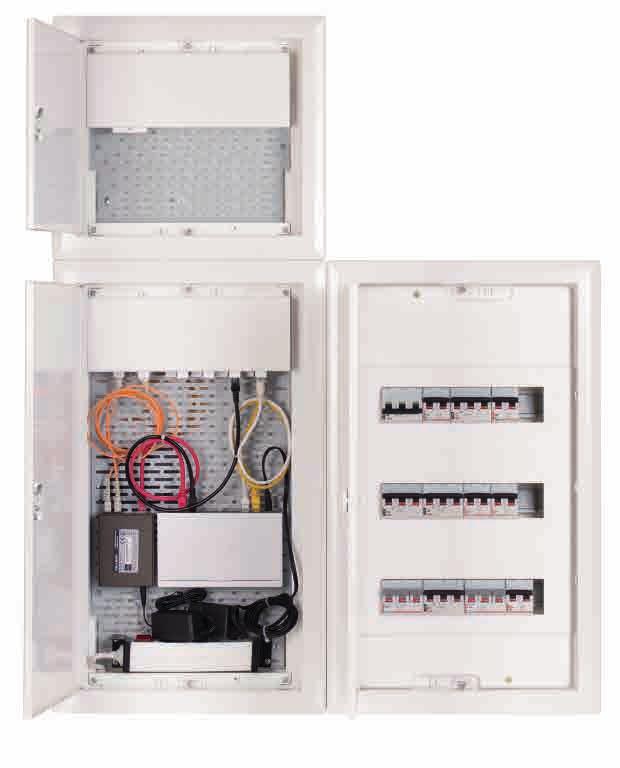

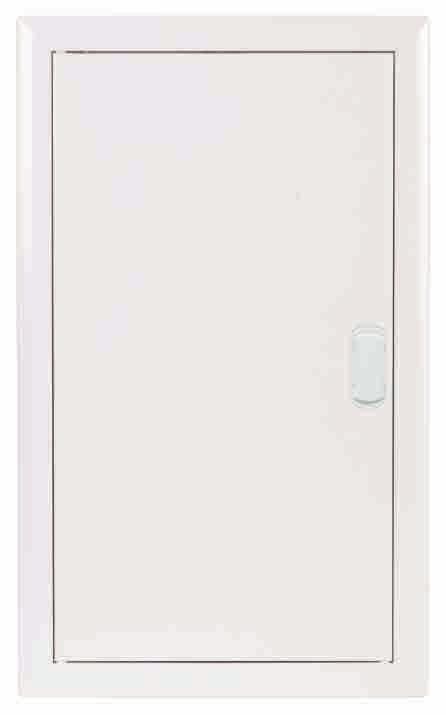

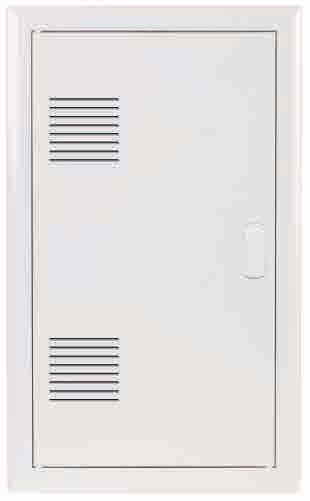

53 FibeRPT Rozdzielnice multimedialne Możliwość łączenia z RPT oraz innymi FibeRPT Perforacja drzwi dostępna jako opcja Zamek Z-K-RPT jako opcja Dostępne kolory: RAL 9003 ZATRZASK MONTAŻ PODTYNKOWY II KLASA OCHRONNOŚCI IP 30 Zastosowanie: Konstrukcja: Rozdzielnia FibeRPT jest idealnym rozwiązaniem jako centrum instalacji telewizji naziemnej, satelitarnej, czy CC TV (telewizja przemysłowa)oraz sieci telefonicznej, LAN lub światłowodowej. Podstawowym celem FibeRPT jest maksymalne uproszczenie i zintegrowanie wszystkich instalacji teletechnicznych w jednym miejscu, zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z odnośnie telekomunikacyjnych skrzynek mieszkaniowych. korpus z towrzywa sztucznego stalowe drzwi i ramka zamknięcie typu zatrzask z adaptacją zamka perforowana płyta montażowa uniwersalne gniazda keystone, gniazdo 230 V Wersja COMBO: brak gniazda oraz panelu keystone możliwość łączenia z RPT, tworząc zestaw elektryczno-multimedialny 5

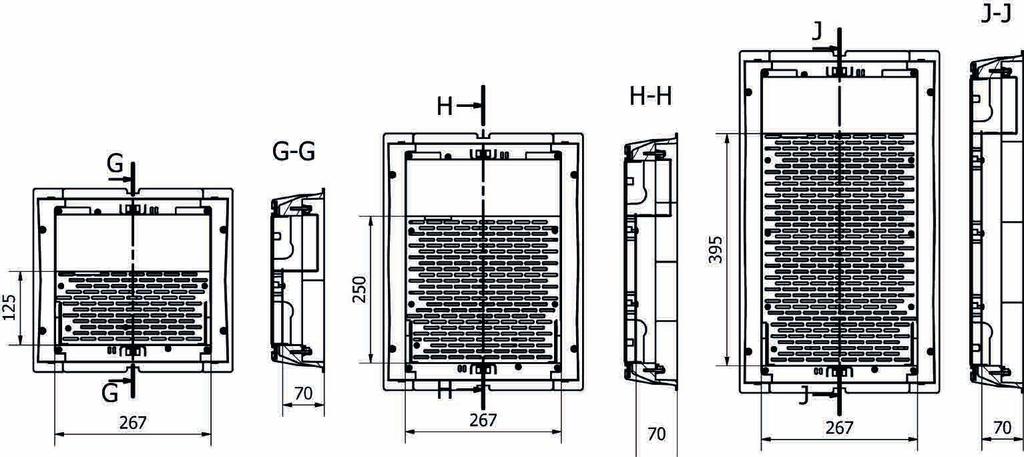

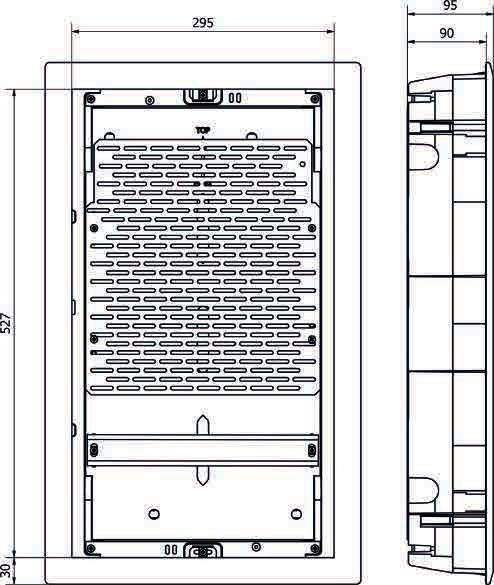

54 FIBERPT - WYMIARY Wymiary ramki Wymiary otworu montażowego TYP/NR. KAT. Wysokość [mm] Szerokość [mm] Głębokość [mm] Wysokość korpusu Szerokość korpusu Liczba gniazd Liczba gniazd [mm] [mm] zasilających Keystone FIBERPT-25 FIBERPT-38 FIBERPT FIBERPT-25-PRF FIBERPT-38-PRF FIBERPT-53-PRF FIBERPT-53-COMBO BRAK BRAK MULTI-LZ3GN 3-gniazdowa listwa zasilająca Z-K-RPT Zamek dostępny jako opcja Wymiary przestrzeni użytkowej Wymiary gabarytowe

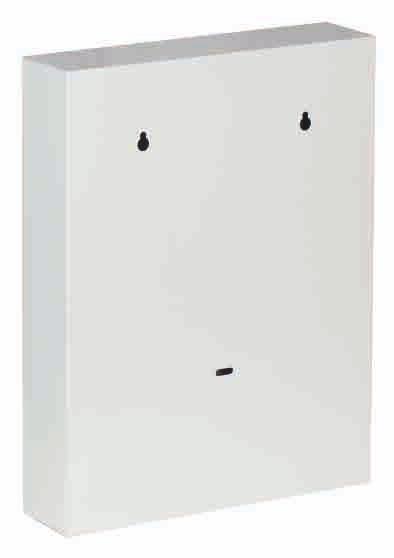

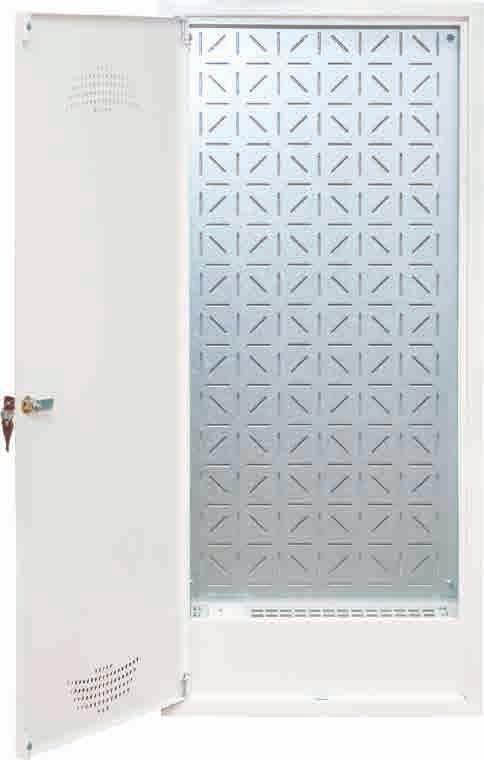

55 FTTMAX Rozdzielnice multimedialne Dostępne kolory: RAL 9003 ZAMEK MONTAŻ NATYNKOWY MONTAŻ PODTYNKOWY IP 30 Zastosowanie: Rozdzielnia FTTMAX jest idealnym rozwiązaniem jako centrum instalacji telewizji naziemnej, satelitarnej, czy CC TV (telewizja przemysłowa) oraz sieci telefonicznej, LAN lub światłowodowej. FTTMAX spełnia oczekiwania bardziej wymagających użytkowników, będąc produktem wyższej klasy. Cechuje się także powiększoną przestrzenią. Konstrukcja wykonana zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z odnośnie telekomunikacyjnych skrzynek mieszkaniowych. Konstrukcja: stalowy korpus stalowe drzwi zamknięcie na zamek perforowana płyta montażowa uniwersalne gniazda keystone ramka do montażu podtynkowego - jako opcja Akcesoria: moduły keystone (s. 5) listwy zasilające (s. 54) Wymiary gabarytowe/montażowe Wymiary ramki TYP/NR. KAT. Wysokość [mm] Szerokość [mm] Głębokość [mm] Wysokość [mm] Szerokość [mm] Liczba gniazd zasilających Liczba modułów FTTMAX FTTMAX FTTMAX MULTI-LZ3GN RM-FT 500 RM-FT-700 RM-FT gniazdowa listwa zasilająca Ramka do montażu podtynkowego 53

56 FTTMAX- WYMIARY Wymiary przestrzeni użytkowej TYP Wysokość [mm] Szerokość [mm] Głębokość [mm] FTTMAX FTTMAX FTTMAX C 342 C-C 342 B B-B A 342 A-A A B C Wymiary gabarytowe/montażowe FTTMAX 500 FTTMAX 700 FTTMAX

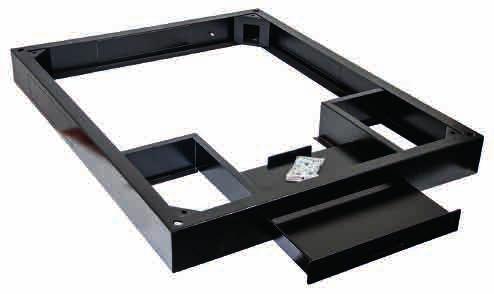

57 szafy i obudowy sterownicze

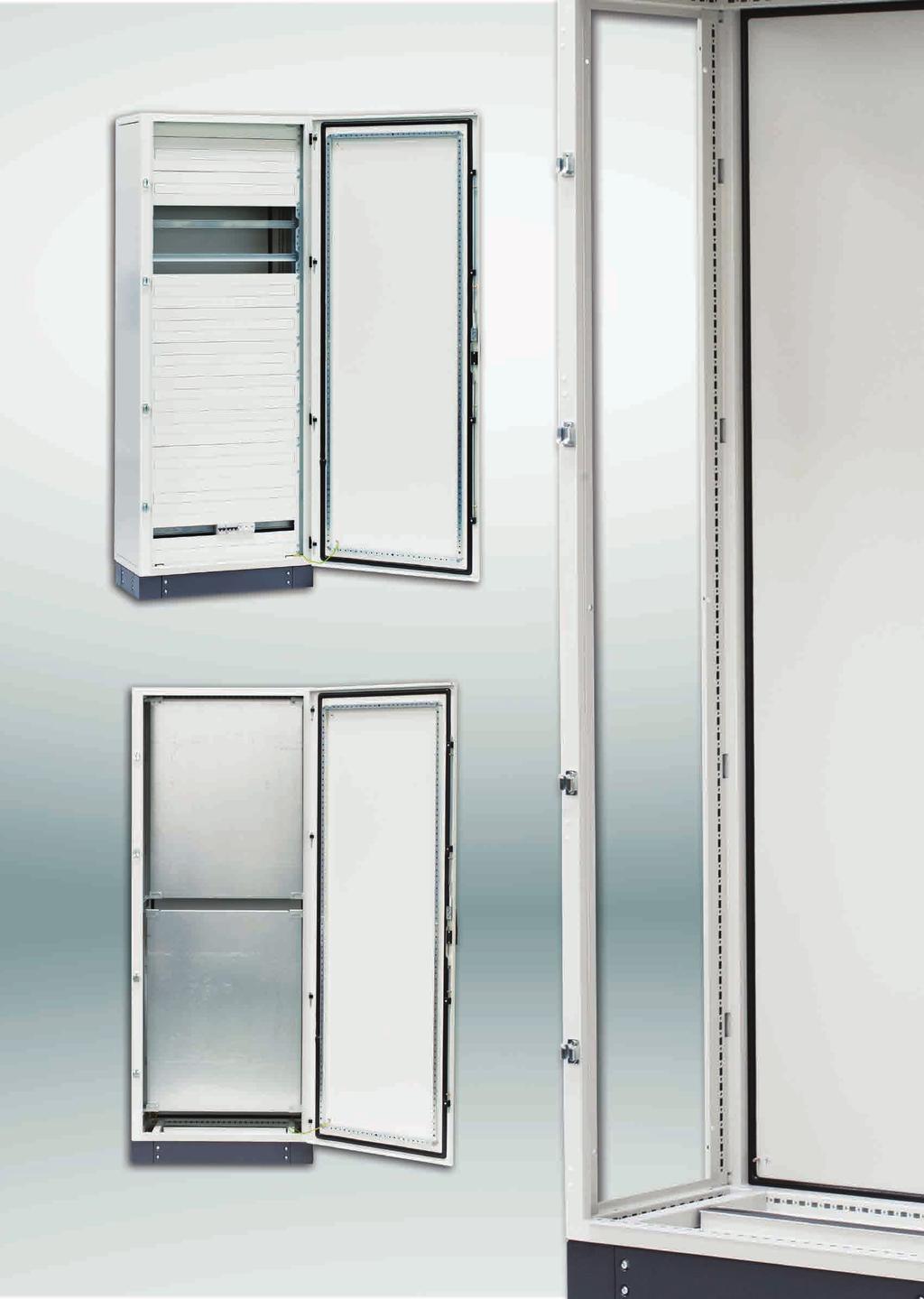

58 Obudowy hermetyczne RAMOWE delta

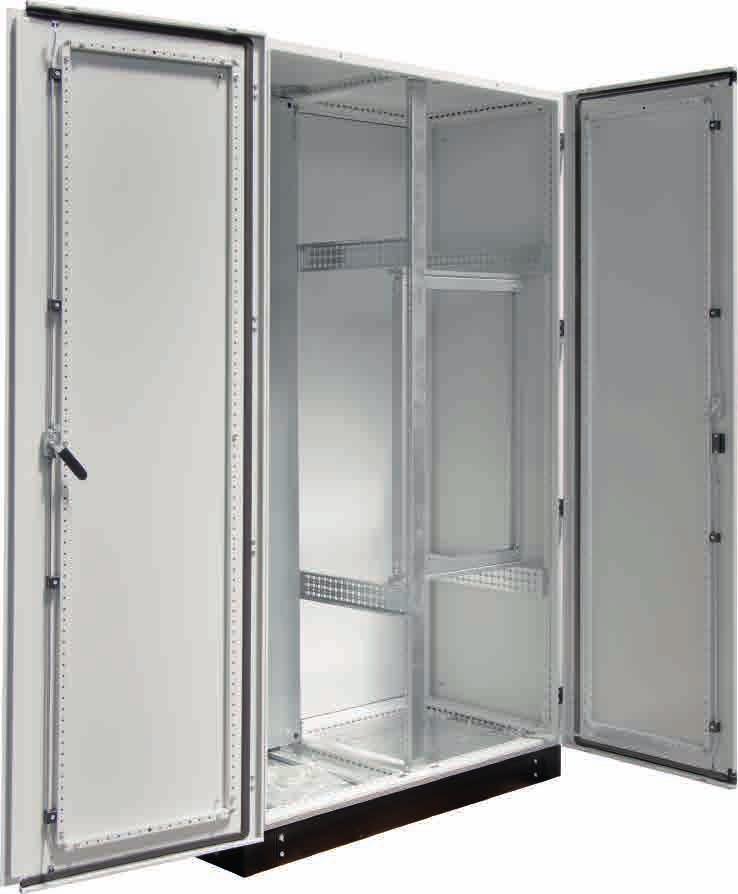

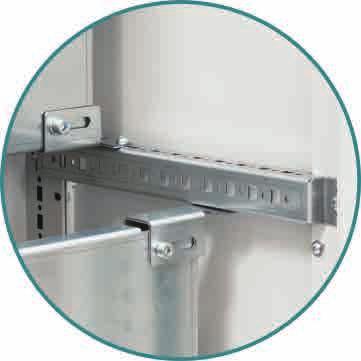

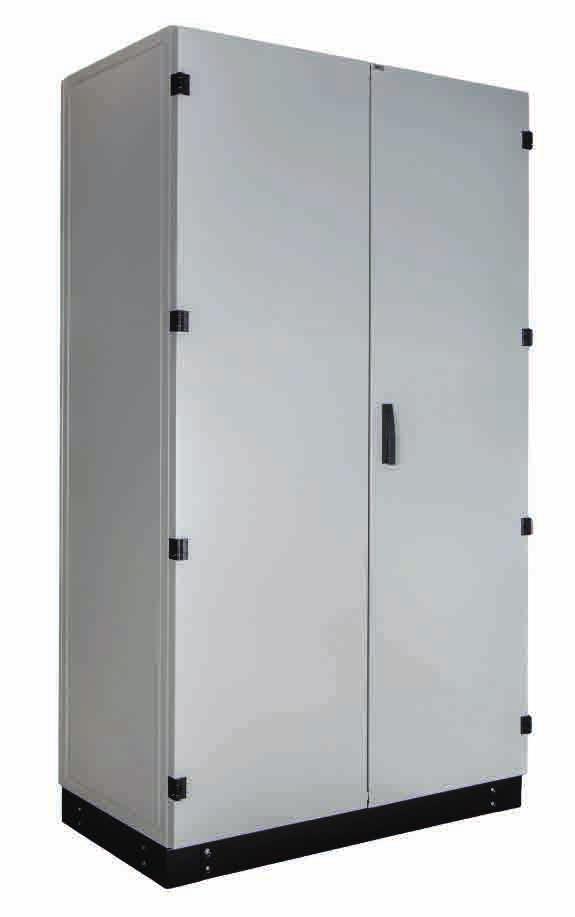

59 DELTA Szafa sterownicza specyfikacja cokół dostępny jako opcja Dostępne kolory: RAL 7035 IP 55 IP 65 Wewnętrzna wersja dwudrzwiowa wersja jednodrzwiowa Charakterystyka: Delta to ramowe szafy stosowane w systemach dystrybucji mocy oraz automatyki przemysłowej. Ich zastosowanie ma miejsce także w przypadku urządzeń kontroli przemysłowej i energetyce. Nowoczesna konstrukcja ramowa pozwala na wygodną instalację wyposażonej płyty montażowej, łatwe założenie ścian bocznych oraz możliwość przełożenia drzwi z lewych na prawe. Dzięki zastosowanym rozwiązaniom konstrukcyjnym szafy Delta może komfortowo wyposażyć jeden instalator bez potrzeby dodatkowej pomocy. Wykonanie: Konstrukcja wykonana jest z blachy stalowej o grubości,5mm i 2,0mm. Profile perforowane są spawane poziomo wewnątrz ramy dla wygodnej instalacji urządzeń. Szafy Delta w wykończeniu z pojedynczymi drzwiami posiadają stopień ochronyh IP 65, a w wersji z podwójnymi drzwiami IP

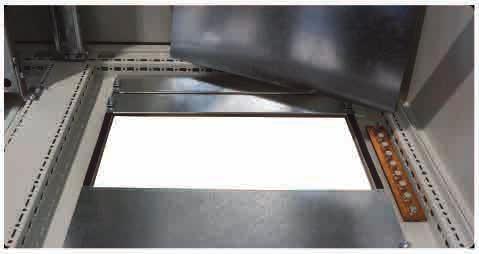

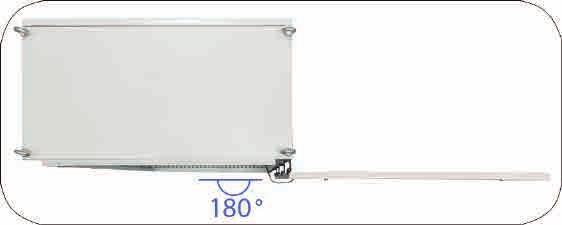

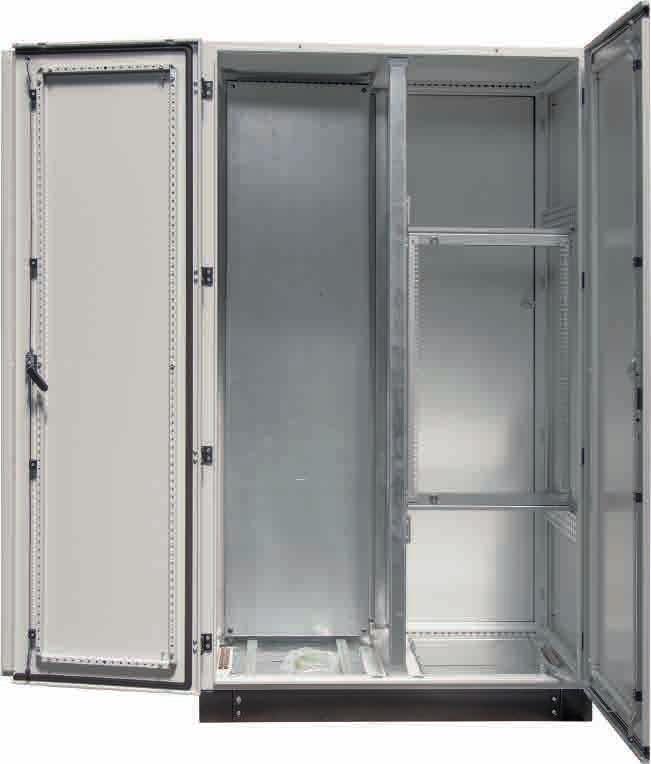

60 Szafa sterownicza konstrukcja DELTA Wygodna rama wychylna Drzwi i rama montażowa Przepust kablowy Szer. -0mm Płyta montażowa 58

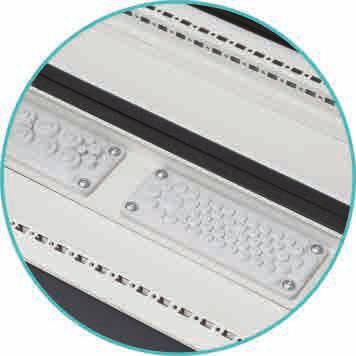

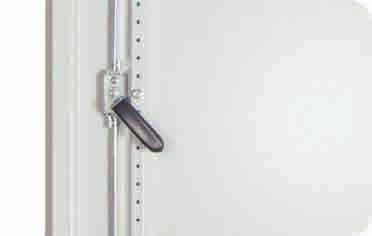

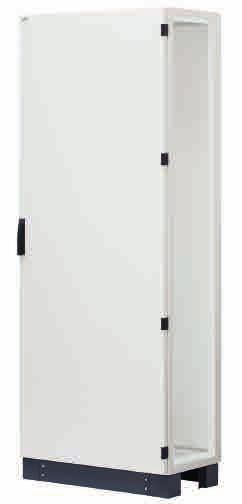

61 DELTA Szafa sterownicza cechy Wygodny system mocowania płyty montażowej Kąt otwarcia drzwi - 80 Komfortowy montaż ścian bocznych Ułatwione prowadzenie kabli Nowy system podparcia płyty montażowej Pewne zamknięcie i zwiększenie przestrzeni montażowej na drzwiach i w szafie Ulepszona płyta montażowa 59

62 Szafa sterownicza konstrukcja DELTA Drzwi przeszklone str. 62 Uchwyty transportowe str. 44 Zestaw do łączenia szaf str. 44 Ściany boczne str. 62 Zamki str. 35 Przepusty kablowe str. 42 Cokoły str. 62 Ogranicznik otwarcia drzwi Szyna uziemiająca str

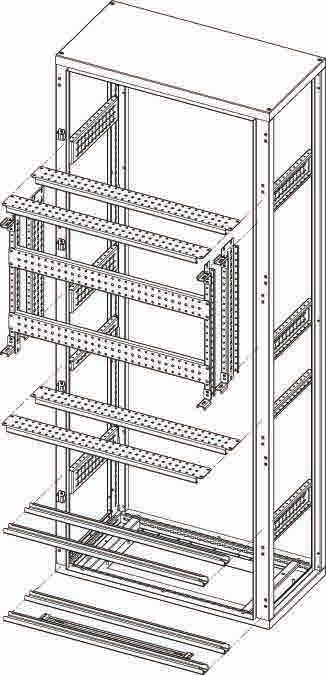

63 DELTA Szafa sterownicza cechy Profil poprzeczny nośny Profil wzdłużny wzmocniony Profil pionowy Profil poprzeczny nośny Profil wzdłużny Profil C dachowo podłogowy str. 63 Płyta montażowa str. 62 Rama wychylna SF str. 44 Rama wychylna MRW str. 43 6

64 62 Szafa sterownicza tabele wymiarowe DELTA Wymiary: [szer/wys/gł] Ściany boczne 2 szt. Liczba drzwi Płyta montażowa Cokół 00mm Cokół 200mm Drzwi przeszklone Przepust kablowy pełny szczotkowy membranowy TYP/NR. KAT. COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard standard RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-06 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-08 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-0 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PSZ-2 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-06 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-08 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-0 RS-PKM-2 RS-PKM-2 RS-PKM-2 RS-PKM-2 RS-PKM-2 RS-PKM-2 RS-PKM-2 RS-PKM-2 RS-PKM-2 x x x x x x DS-RS DS-RS DS-RS x x x x x x DS-RS DS-RS DS-RS x x x x x x DS-RS-0-20 DS-RS-0-20 DS-RS-0-20 x x x x x x DS-RS-2-20 DS-RS-2-20 DS-RS-2-20 RS-PM-066 RS-PM-066 RS-PM-066 RS-PM-068 RS-PM-068 RS-PM-068 RS-PM-0620 RS-PM-0620 RS-PM-0620 RS-PM-086 RS-PM-086 RS-PM-086 RS-PM-088 RS-PM-088 RS-PM-088 RS-PM-0820 RS-PM-0820 RS-PM-0820 RS-PM-06 RS-PM-06 RS-PM-06 RS-PM-08 RS-PM-08 RS-PM-08 RS-PM-020 RS-PM-020 RS-PM-020 RS-PM-26 RS-PM-26 RS-PM-26 RS-PM-28 RS-PM-28 RS-PM-28 RS-PM-220 RS-PM-220 RS-PM-220 RS-OB-640 RS-OB-660 RS-OB-680 RS-OB-840 RS-OB-860 RS-OB-880 RS-OB-2040 RS-OB-2060 RS-OB-2080 RS-OB-640 RS-OB-660 RS-OB-680 RS-OB-840 RS-OB-860 RS-OB-880 RS-OB-2040 RS-OB-2060 RS-OB-2080 RS-OB-640 RS-OB-660 RS-OB-680 RS-OB-840 RS-OB-860 RS-OB-880 RS-OB-2040 RS-OB-2060 RS-OB-2080 RS-OB-640 RS-OB-660 RS-OB-680 RS-OB-840 RS-OB-860 RS-OB-880 RS-OB-2040 RS-OB-2060 RS-OB-2080 xx400 xx xx800 x800x400 x800x x800x800 x2000x400 x2000x x2000x xx xx 800xx x800x x800x 800x800x x2000x x2000x 800x2000x xx xx 000xx x800x x800x 000x800x x2000x x2000x 000x2000x xx xx 200xx x800x x800x 200x800x x2000x x2000x 200x2000x RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS

65 DELTA Szafa sterownicza Systemy szynowe Profil poprzeczny nośny Profil wzdłużny Profil wzdłużny wzmocniony Profil C dachowo podłogowy Profil pionowy wzmocniony Profil pionowy Konieczne domówienie profilu wzdłużnego Profil poprzeczny nośny Profil wzdłużny Profil wzdłużny wzmocniony Profil C dachowo podłogowy Profil pionowy wzmocniony Profil wzmocniony RS-PP RS-PP RS-PP RS-PP RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PWW RS-PC RS-PC RS-PC RS-PC RS-PPW RS-PPW8723- RS-PPW RS-PPW RS-PPW RS-PPW RS-PPW8723- RS-PPW RS-PPW RS-PP RS-PP3723- RS-PP RS-PP RS-PP RS-PP RS-PP3723- RS-PP RS-PP Szerokość szafy (, 800, 000, 200) Głębokość szafy (400,, 800) Szerokość szafy (, 800, 000, 200) Wysokość szafy Głębokość Szerokość Wysokość 63

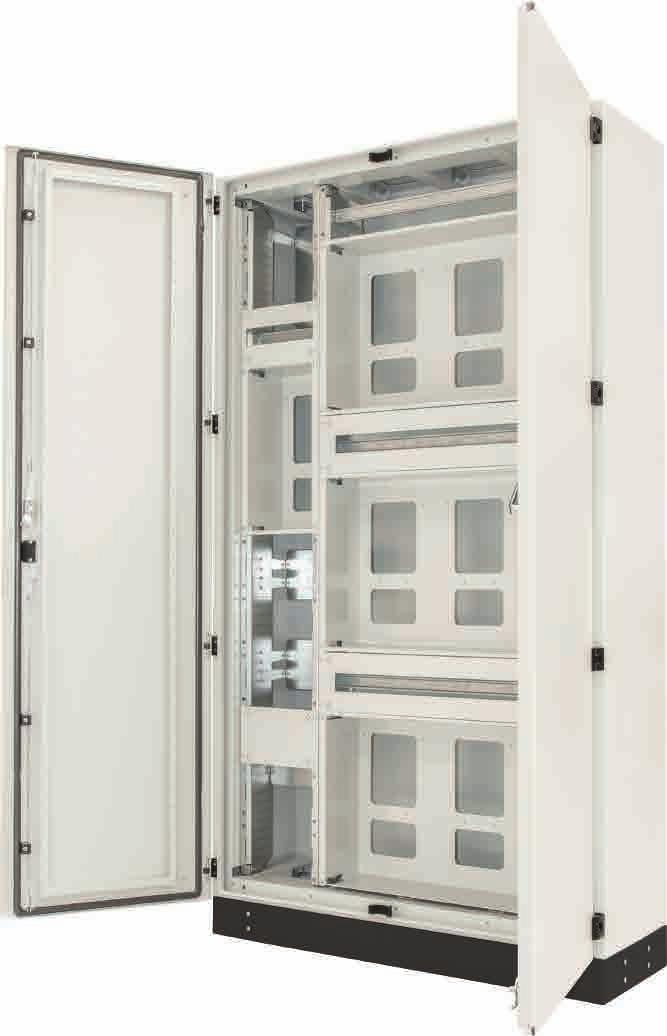

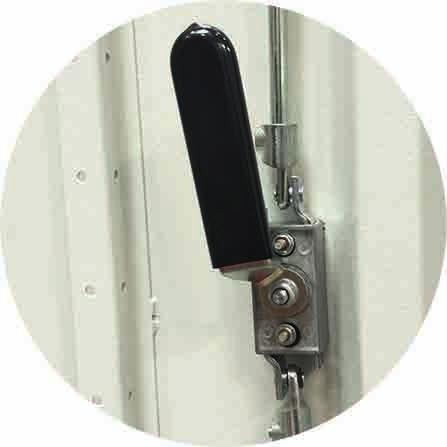

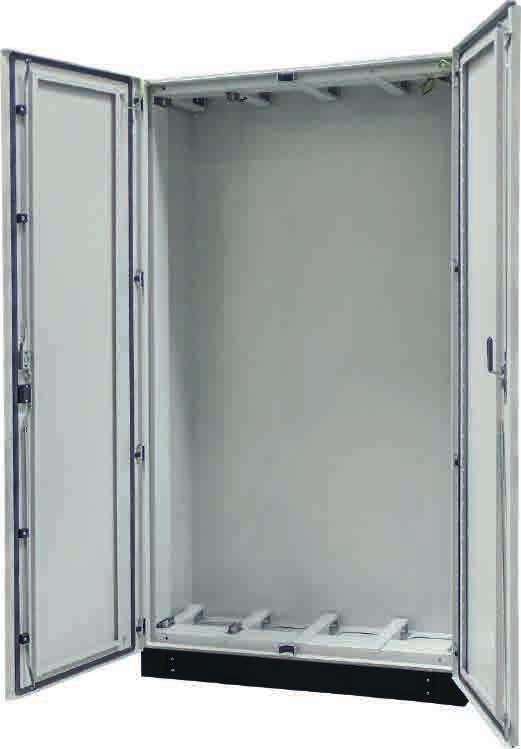

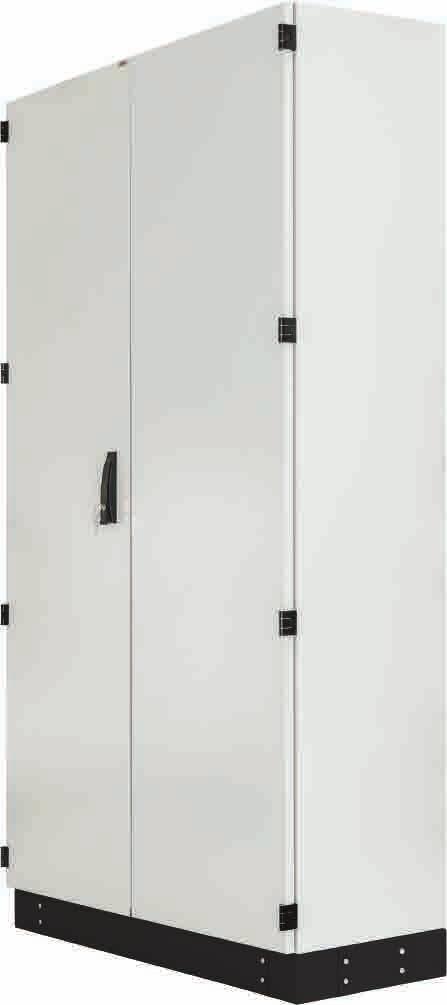

66 Charakterystyka X-MODUL HD przykładowa konfiguracja cokół dostępny jako opcja IP 65 wersja jednodrzwiowa zastosowanie wewnętrzne RAL 7035 IP 55 wersja dwudrzwiowa zastosowanie zewnętrzne (tylko z blachą inox) Charakterystyka: System zabudowy modułowej szaf elektrycznych jest rozbudowaną konstrukcją wcześniejszych obudów HD. Wewnętrzna siatka podziału przestrzeni oparta jest o typoszereg wymiarowy zgodny z normą DIN Szafa wykonana z blachy,5mm. Cechy: - możliwość dowolnego podziału w pionie i poziomie - regulowana głębokość montażowa względem płaszczyzny osłon oraz dna rozdzielni - osłony wyposażone w zapięcia szybkiego montażu z możliwością założenia plomby - wyjmowany wkład montażowy, umożliwiający sznurowanie aparatury poza szafą - uniwersalne elementy składowe systemu umożliwiają konfigurację dostosowaną do potrzeb klienta 64

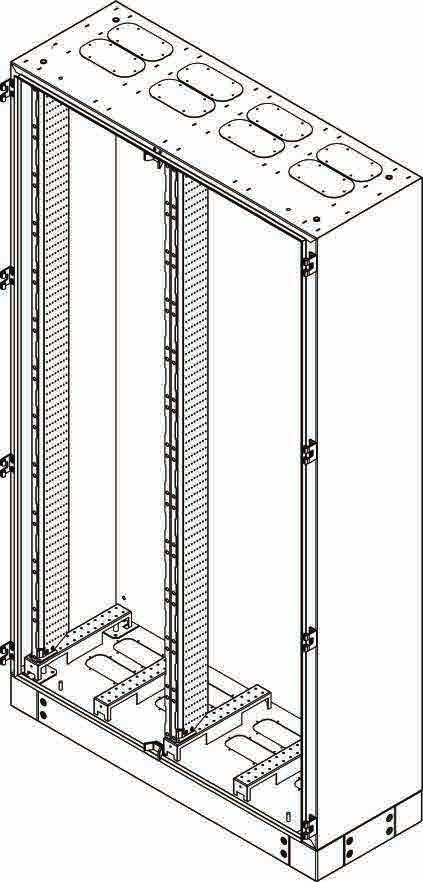

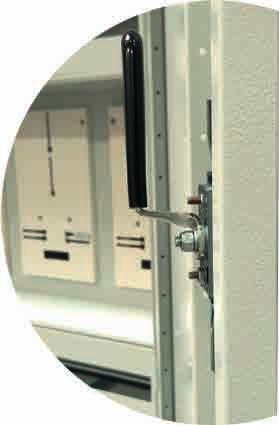

67 X-MODUL HD Projektowanie zabudowy. Dobierz gabaryt szafy Przestrzeń użytkowa.. Skorzystaj z Planu Rozmieszczenia do zaplanowania zabudowy: aparatura, przestrzenie płyt montażowych, ilość modułów i liczników Przelicz powierzchnię Twojej aparatury na powierzchnię zabudowy (np. sprawdź ile liczników zmieści się w wannie licznikowej lub ile potrzebujesz miejsca na szynie TH pod moduły..3. Dobierz odpowiedni gabaryt szafy tak, aby zmieścił się w niej zaplanowany projekt. Pamiętaj o głębokości szafy..4 Przy pomocy tabelki ze str. 66 możesz dobrać cokół, odpowiedni do gabarytu szafy. 2. Wybierz drzwi ( Y x 50 ) +00mm margines 2.. Wybierz drzwi pełne lub przeszklone. Pamiętaj, że drzwi przeszklone nie posiadają ramy montażowej. UWAGA: drzwi dwuskrzydłowe posiadają zamknięcie od wewnątrz, które trzeba uwzględnić przy doborze głębokości szafy. Stosując zamknięcie wewnętrzne należy przemieścić całe wyposażenie szafy 25mm głębiej. Tabelka na str. 66 opisuje, które wymiary szaf posiadają drzwi dwuskrzydłowe Cokół jako opcja: 00/200mm (X x 250 ) +00 mm obudowy Drzwi pełne Drzwi przeszklone system zamknięcia drzwi biernych 65

68 66 Tabela wymiarowa X-MODUL HD Wysokość Głębokość Max. ilość kolumn pionowych Liczba drzwi Cokół 00mm Max. ilość podziałów poziomych Belka RHS-B Listwa pozioma HDS-LX Listwa pionowa HDS-LY Drzwi przeszklone Akcesoria Szerokość Kod HDS-LY000 HDS-LY300 HDS-LY HDS-LY900 HDS-LY2200 RHS-B06S25 RHS-B08S25 RHS-B0S25 RHS-B2S25 RHS-B4S COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK Cokół 200mm COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK HDS-LX HDS-LX HDS-LX850 HDS-LX850 HDS-LX00 HDS-LX00 HDS-LX350 HDS-LX350 HDS-LX HDS-LX HDS-LX850 HDS-LX850 HDS-LX00 HDS-LX00 HDS-LX350 HDS-LX350 HDS-LX HDS-LX HDS-LX850 HDS-LX850 HDS-LX00 HDS-LX00 HDS-LX350 HDS-LX350 HDS-LX HDS-LX HDS-LX850 HDS-LX850 HDS-LX00 HDS-LX00 HDS-LX350 HDS-LX350 HDS-LX HDS-LX HDS-LX850 HDS-LX850 HDS-LX00 HDS-LX00 HDS-LX350 HDS-LX DS-HD-60 DS-HD-60 DS-HD-8.50 DS-HD-8.50 DS-HD-0 DS-HD-0 DS-HD-3.50 DS-HD-3.50 DS-HD-63 DS-HD-63 DS-HD-8.53 DS-HD-8.53 DS-HD-3 DS-HD-3 DS-HD-3.53 DS-HD-3.53 DS-HD-66 DS-HD-66 DS-HD-8.56 DS-HD-8.56 DS-HD-6 DS-HD-6 DS-HD-3.56 DS-HD-3.56 DS-HD-69 DS-HD-69 DS-HD-8.59 DS-HD-8.59 DS-HD-9 DS-HD-9 DS-HD-3.59 DS-HD-3.59 DS-HD-622 DS-HD-622 DS-HD DS-HD DS-HD-22 DS-HD-22 DS-HD DS-HD HD603 HD604 HD8.503 HD8.504 HD03 HD04 HD3.503 HD3.504 HD633 HD634 HD8.533 HD8.534 HD33 HD34 HD3.533 HD3.534 HD663 HD664 HD8.563 HD8.564 HD63 HD64 HD3.563 HD3.564 HD693 HD694 HD8.593 HD8.594 HD93 HD94 HD3.593 HD3.594 HD6223 HD6224 HD HD HD223 HD224 HD HD3.5224

69 X-MODUL HD Projektowanie zabudowy 3. Podział pionowy-poziomy 3.. Na podstawie Planu Rozmieszczenia swojej aparatury dokonaj podziału w poziomie-pionie (gdzie ma przebiegać element podziału pionowego lub poziomego, oddzielającego poszczególne sekcje szafy). Każda szafa może zostać podzielona na kolumny o szerokości lub wielokrotności 250mm. Utworzenie kolumny jest możliwe dzięki zastosowaniu RHS-B oraz 2x RHS-Ł. - element podziału pionowego: RHS-B (belka) - element podziału poziomego: RHS-TL (wanna licznikowa) Podział pionowy za pomocą belki RHS-B oraz łącznika RHS-Ł Podział poziomy za pomocą belki podziału poziomego RHS-BPP lub wanny licznikowej RHS-TL cokół dostępny jako opcja 3.2. Dobierz ilość potrzebnych belek RHS-B. Każda szafa zawiera min. 2 belki oraz dwie dodatkowe na każdy podział pionowy Dobierz odpowiednią ilość łączników belek pionowych (RHS-Ł). Łączniki umożliwiają szybki montaż belek pionowych do korpusu szafy. Łącznik belek pioniowych RHS-Ł Dobierz pozostałe elementy (PRZYKŁADY) 4.. Dobierz z dostępnej listy pozostałe elementy, aby odpowiadały Twojemu zapotrzebowaniu z pkt... PRZYKŁAD zamocowania modułów S : - dobierz długość szyny TH35 tak, aby zmieściła wymaganą ilość aparatów modułowych. Następnie dobierz odpowiednią osłonę RHS-OS. W celu zamontowania szyny TH35 na belce RHS-B dobierz dwa kątowniki RHS-KN. PRZYKŁAD zamocowania aparatu na płycie montażowej RHS-L: - dla dobranej płyty montażowej, której powierzchnia montażowa umożliwia instalację wybranego aparatu, dobierz kątownik RHS-KN lub RHS-KW - w zależności od wymaganej głębokości w stosunku do płaszczyzny osłon. W zależności od wymiaru płyty montażowej dobierz osłonę (np. RHS-OP).

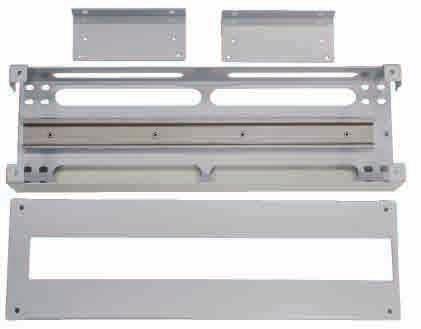

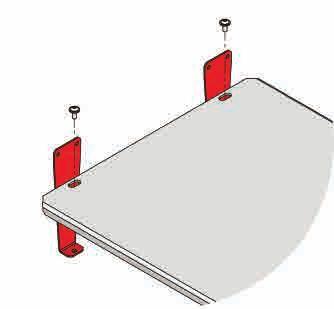

70 Elementy do zabudowy szafy X-MODUL HD Kątowniki montażowe RHS-KW Kątownik wysoki Szerokość Wysokość Kod Szerokość RHS-KN Kątownik niski Wysokość Kod x x RHS-KW x x RHS-KN Służy do montażu płyt RHS-PML oraz szyn TH35 na belce RHS-B. Umożliwia regulację głębokości. Mocowany do belki RHS-B. Sprzedawany w parach. Służy do montażu płyt RHS-PML oraz szyn TH35 na belce RHS-B. Umożliwia regulację głębokości. Sprzedawany w parach. Mocowany do belki RHS-B Elementy do podziału pionowego RHS Belka 25 RHS-Ł Łącznik Szerokość Wysokość Kod Szerokość Wysokość Kod x x x x x RHS-B06S25 RHS-B08S25 RHS-B0S25 RHS-B2S25 RHS-B4S25 Montowana na łącznikach RHS-Ł. Służy do podziału pionowego szafy i jej dalszej zabudowy. Umożliwia zbudowanie wkładu i jego wpięcie do szafy. x x RHS-Ł Zapewnia podział pionowy szafy. Służy do szybkiego montażu belek RHS-Bdo korpusu szafy. Sprzedawany w parach. Osłony Szerokość RHS osłona S Wysokość Liczba modułów S Kod 2 RHS-O2S 24 RHS-O24S RHS-O36S 48 RHS-O48S 60 RHS-O60S Służy do osłony zabudowy modułowej. Zatrzaski dołączone w zestawie. RHS Osłona pełna Szerokość Wysokość Kod RHS-OP RHS-O2P RHS-O3P RHS-O4P RHS-O5P RHS-O2P 450 RHS-O3P Służy do całkowitego osłonięcia pól modułowych. Zatrzaski dołączone w zestawie. 68

71 X-MODUL HD Elementy do zabudowy szafy Akcesoria montażowe Szerokość Szyna TH35 Liczba modułów S Kod THL220 THL470 THL720 THL970 THL220 Służy do montażu aparatów modułowych. Jest instalowana do belek RHS-B za pomocą kątowników RHS-KN lub RHS-KW. RHS Płyta montażowa Szerokość Wysokość Pow. montażowa w mm Kod x40 220x x x290 RHS-PML RHS-PML2 RHS-PML3 RHS-PML x290 RHS-PML x290 RHS-PML x290 RHS-PML52 Służy do dowolnego montażu aparatury. Płyta jest instalowana do belek RHS-B za pomocą kątowników RHS-KN lub RHS-KW. RHS wanna licznikowa 3F Szerokość Wysokość Ilość liczników Kod RHS-TL RHS-TL2 RHS-TL3 RHS-TL4 RHS-TL5 Szerokość RHS Listwa licznikowa Wysokość Kod RHS-TLL RHS-TLL2 x RHS-TLL3 RHS-TLL4 RHS-TLL5 Służy do montażu liczników trójfazowych. Jest instalowana bezpośrednio do belek RHS-B. Służy do montażu na wannach licznikowych RHS-TL w celu zapewnienia stopnia ochrony IP20. Osłony podwyższające ochronność wewnątrz szafy do IP20 RHS Listwa pionowa Y RHS Listwa pozioma X Szerokość Wysokość Kod Szerokość Wysokość Kod 900 HDS-LY HDS-LX 200 HDS-LY HDS-LX850 x HDS-LY 000 x HDS-LX HDS-LY HDS-LX HDS-LY2200 Służy do montażu w korpusie obudowy w celu zapewnienia stopnia ochrony IP20 wewnątrz szafy. Służy do montażu w korpusie obudowy w celu zapewnienia stopnia ochrony IP20 wewnątrz szafy. 69

72 Przykładowa konfiguracja X-MODUL HD RHS belka podziału poziomego Szerokość Wysokość Głębokość Kod 500 X X RHS-BPP RHS-BPP X X RHS-BPP RHS-BPP X X RHS-BPP RHS-BPP X X RHS-BPP RHS-BPP Służy do podziału poziomego szafy. Umożliwia montaż podziału pionowego RHS-BP w gniazdach RHS-ŁPP,przykręcanych do otworowania w RHS-BPP. Zestaw tworzy jedna belka RHS-BPP orazdwa kątowniki RHS-BPPK. RHS płyta montażowa ciężka Szyna TH35 Wysokość Szerokość Kod X X X X X X X X X X X X RHS-BP2S25 RHS-BP3S25 RHS-BP4S25 RHS-BP5S25 RHS-BP6S25 RHS-BP7S25 RHS-BP8S25 RHS-BP9S25 RHS-BP0S25 RHS-BPS25 RHS-BP2S25 RHS-BP3S25 Umożliwia podział pionowy na podziale poziomym RHS-BPP. Zestaw tworzą dwie belki RHS-BP i dwa łączniki RHS-ŁPP Szerokość Wysokość Pow. Montażowa Kod 470x575 RHS-PMC24 720x575 RHS-PMC34 970x575 RHS-PMC44 220x575 RHS-PMC54 470x875 RHS-PMC x875 RHS-PMC36 970x875 RHS-PMC46 220x875 RHS-PMC56 470x75 RHS-PMC28 720x75 RHS-PMC x75 RHS-PMC48 220x75 RHS-PMC58 470x475 RHS-PMC20 720x475 RHS-PMC30 970x475 RHS-PMC40 220x475 RHS-PMC50 470x775 RHS-PMC x775 RHS-PMC32 970x775 RHS-PMC42 220x775 RHS-PMC52 470x2075 RHS-PMC x2075 RHS-PMC34 970x2075 RHS-PMC44 220x2075 RHS-PMC54 Zestaw zawiera płytę RHS-PMC oraz cztery kątowniki RHS-KMPC 70

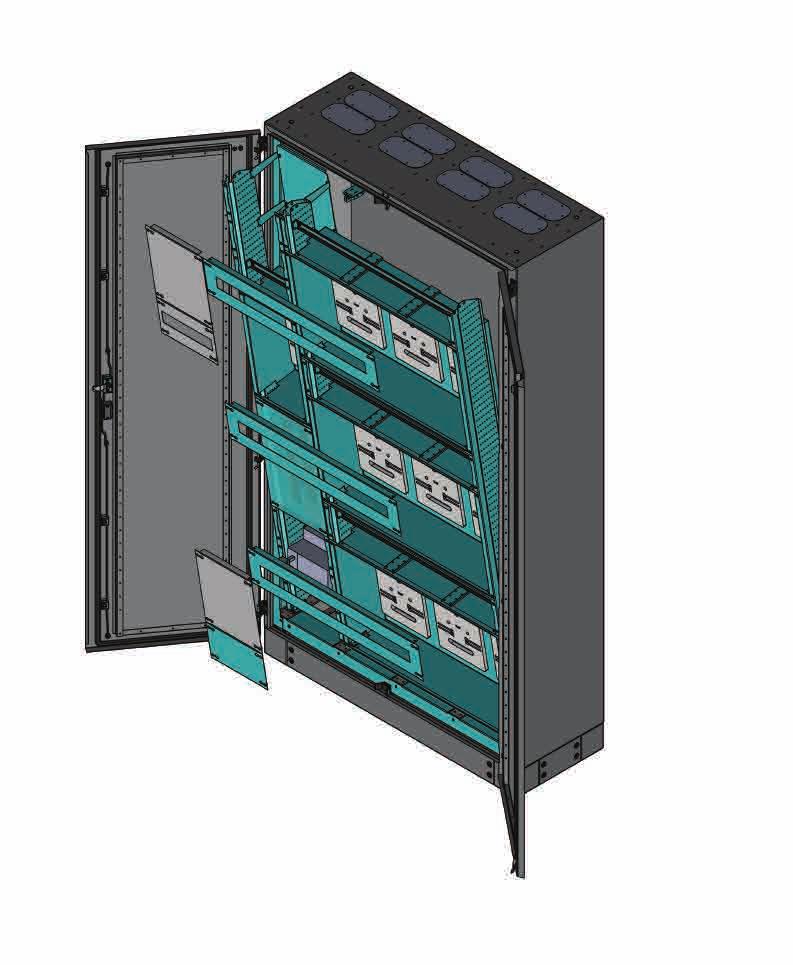

73 X-MODUL HD Przykładowa konfiguracja Przykładowa konfiguracja X-MODUL HD Szafa HD94 (00x900x400) - przedział licznikowy: - 9 liczników trójfazowych - możliwość zabudowy modułowej 3x36 S - przedział rozdziału mocy - trzy płyty montażowe o powierzchni użytkowej, odpowiednio 220x40, 220x290 i 220x440, przeznaczone do montażu aparatury lub torów prądowych. - licznik trójfazowy - możliwość zabudowy modułowej 2 S 6 + x x [mm] x Płyta mont. 220x290 2 S 36 S 3 3x licznik trójfazowy TL x 2 xtl3 36 S x licznik trójfazowy TL x x Płyta mont. 220x S x Płyta mont. 220x290 Osłona pełna 3 3x licznik trójfazowy TL Lp. Nazwa Lp. Nazwa RHS-KW 0 RHS-O2P 2 RHS-KN RHS-OS 3 RHS-TL3 2 RHS-O3S 4 RHS-TL 3 RHS-TLL3 5 RHS-Ł 4 RHS-TLL 6 RHS-B2S25 5 RHS-PML3 7 HDS-LX0 6 RHS-PML2 8 HDS-LY900 7 TH35L720 9 RHS-OP 8 TH35L220 7

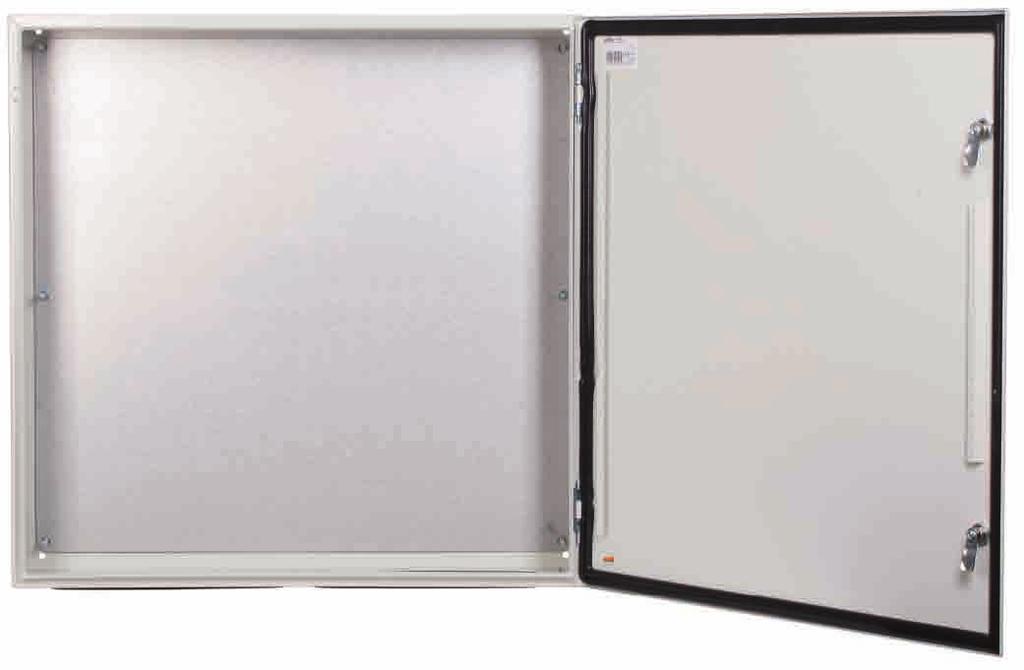

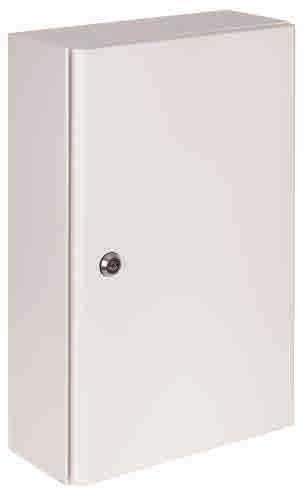

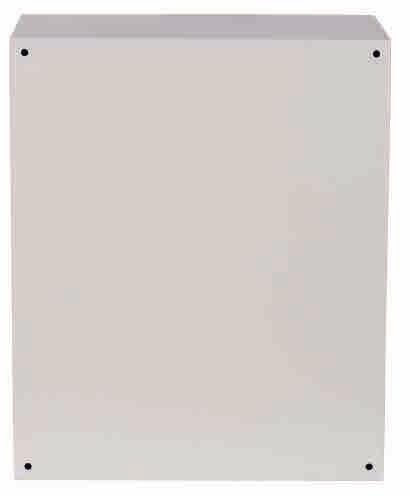

74 Obudowa sterownicza specyfikacja RH IP 65 IP 55 Dostępne kolory: RAL 7035 Montaż uniwersalny Zastosowanie wewnętrzne Wersja jednodrzwiowa Wersja dwudrzwiowa Zastosowanie: Hermetyczne obudowy mogą pełnić zarówno funkcję przemysłową-sterowniczą, jak i funkcję rozdzielnicy licznikowej lub modułowej. Wysoki stopień ochronności zapewnia komfort pracy urządzeń zamontowanych wewnątrz skrzynki. Standardowe wyposażenie: Charakterystyka techniczna: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: In < 00A Un = 400V Ui = 500V I IP65 Zamek i klucz piórkowy, płyta montażowa, zestaw wkrętówm zakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, ześlepki plastikowe okrągłe. Kąt otwarcia drzwi - 30 Sposób montażu: zabudowa uniwersalna Wykonanie: Blacha stalowa o grubości,2-,5mm z ochronną powłoką lakierową koloru RAL 7035, nakładana metodą elektrostatyczną. Montaż drzwi jako lewe-prawe. 72

75 RH Obudowa sterownicza konstrukcja Pokrywy dachowe str. 75 Uchwyty do podwieszania na ścianie str. 44 Uchwyty na słup str. 75 Zamki str. 35 Kratka wentylacyjna str. 39 Cokół str. 75 Pełne osłony dolne (standard) Drzwi przeszklone Osłony dolne otworowane str. 75 Przepusty kablowe str. 42 Płyty montażowe Drzwi podwójne str. 75 Drzwi przeszklone str. 75 str. 43 Kieszeń na dokumentacje A4 73

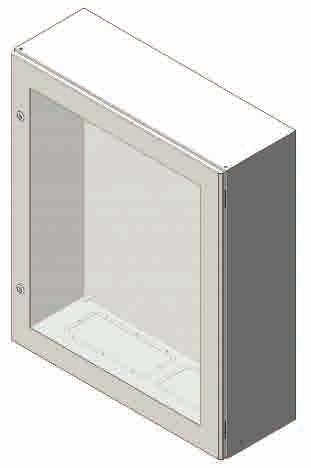

76 Obudowa sterownicza konstrukcja RH Dekiel z wylewaną uszczelką na całym obwodzie Uszczelka Przekrój B-B Drzwi - widok od wewnętrznej strony Płyta montażowa ocynkowana grubość blachy 2mm szer wys

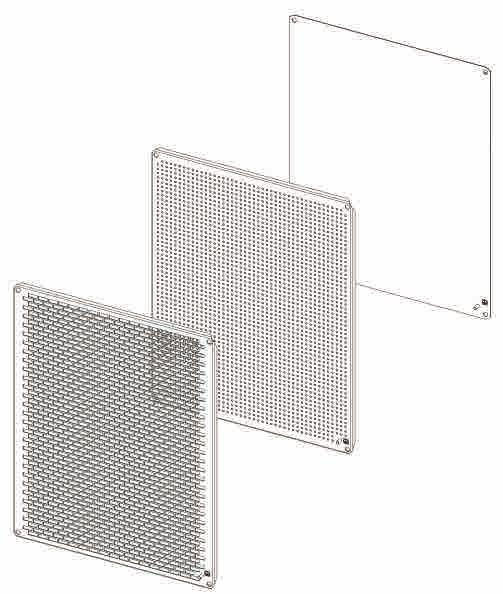

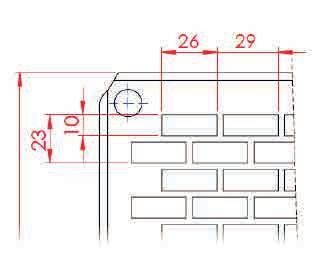

77 RH Obudowa sterownicza tabele wymiarowe Płyty perforowane 26 - szerokość otworu pod nakrętkę klatkową wynosi 26 mm Płyty perforowane 2,5 - odgległość między mikroperforacją o średnicy 4,4 mm to 2,5 mm. perf. 2,5 perf. 2,5 perf. 26 TYP/ NR. KAT. Wymiary: [szer/wys/gł] Liczba drzwi Płyta montażowa Cokół Uchwyt na słup Pokrywa dachowa Drzwi wewnętrzne pełna z otw. do wybicia Osłona dolna z wycięciem na multigate pełny perf. 26 perf. 2,5 RH x300x50 standard RH RH x RH RH RH RH x RH x200x50 standard RH RH x RH RH RH RH RH RH x300x50 standard RH RH x RH RH RH RH RH RH x300x20 standard RH RH x RH RH RH RH RH RH x400x50 standard RH RH x RH RH RH RH RH RH x400x20 standard RH RH x RH RH RH RH RH RH x500x20 standard RH RH x RH RH RH RH RH RH x300x50 standard RH RH x RH RH RH RH RH RH x300x20 standard RH RH x RH RH RH RH RH RH x400x20 standard RH RH x RH RH RH RH RH RH x400x300 standard RH RH x RH RH RH RH RH RH x500x20 standard RH RH x RH RH RH RH RH RH x500x300 standard RH RH x RH RH RH RH RH RH xx20 standard RH RH x RH RH RH RH RH RH xx250 standard RH RH x RH RH RH RH RH RH xx300 standard RH RH x RH RH RH RH RH RH x400x200 standard RH RH x RH RH RH RH RH RH x400x300 standard RH RH x RH RH RH RH RH RH x500x20 standard RH RH x RH RH RH RH RH RH x500x250 standard RH RH x RH RH RH RH RH RH x500x30 standard RH RH x RH RH RH RH RH RH xx20 standard RH RH x RH RH RH RH RH RH xx300 standard RH RH x RH RH RH RH RH RH 642 x400x20 standard RH RH x RH-00 RH RH RH-90 RH-920 RH 643 RH 652 RH 653 x400x300 x500x20 x500x300 standard standard standard RH RH RH RH RH RH x x x RH-00 RH-00 RH-00 RH RH RH RH RH RH RH-90 RH-90 RH-90 RH-920 RH-920 RH-90 75

78 Obudowa sterownicza tabele wymiarowe RH Typ obudowy Drzwi przeszklone do obudów RH Wymiary: [szer/wys/gł] Nr. kat. drzwi Drzwi przeszklone do obudów RH szyba hartowana RH 44x RH 45x RH 46x RH 55x RH 56x RH 60x RH 64x RH 66x RH 68x RH 80x RH 86x RH 86x RH 88x RH 02x 400x400xdowolna 400x500xdowolna 400xxdowolna 500x500xdowolna 500xxdowolna x000xdowolna x400xdowolna xxdowolna x800xdowolna 800x000xdowolna 800xxdowolna 800xxdowolna 800x800xdowolna 000x200xdowolna DS-RH-44 DS-RH-45 DS-RH-46 DS-RH-55 DS-RH-56 DS-RH-60 DS-RH-64 DS-RH-66 DS-RH-68 DS-RH-80 DS-RH-86 DS-RH-86 DS-RH-88 DS-RH-02 Uchwyty montażowe w standardzie TYP/ NR. KAT. Wymiary: [szer/wys/gł] Liczba drzwi Płyta montażowa Cokół 00/200 Uchwyt na słup Pokrywa dachowa Drzwi wewnętrzne pełna z otw. do wybicia Osłona dolna z wycięciem na multigate pełny perf. 26 perf. 2,5 RH 662 xx20 stand. RH RH x RH-00 RH RH RH-90 RH-920 RH xx250 stand. RH RH x RH-00 RH RH RH-90 RH-920 RH 663 xx300 stand. RH RH x RH-00 RH RH RH-90 RH-920 RH 682 RH RH 683 RH 684 RH 862 RH 863 RH 882 x800x20 x800x250 x800x300 x800x xx20 800xx x800x20 stand. stand. stand. stand. stand. stand. stand. RH RH RH RH RH RH RH RH RH RH RH RH RH RH x x COK COK COK COK x COK COK x RH-00 RH-00 RH-00 RH-00 RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH-90 RH-90 RH-90 RH-90 RH RH RH RH-920 RH-920 RH-920 RH-920 RH RH RH RH RH 883 RH-603 RH-623 RH-643 RH-683 RH x800x x800x300 x000x300 x200x300 x400x300 x800x x000x20 stand. stand. stand. stand. stand. stand. stand. RH RH RH-020 RH RH RH RH RH RH RH-020 RH RH RH RH x COK COK COK COK COK COK COK COK COK COK x RH RH RH-00 RH-00 RH-00 RH RH RH RH RH RH RH RH RH RH RH RH-40 RH RH RH RH RH RH RH-90 RH-90 RH-90 RH-90 RH RH RH RH-920 RH-920 RH-920 RH-920 RH RH x000x250 stand. RH RH x RH RH RH RH RH RH x000x300 RH x200x300 RH x400x300 RH xx300 RH x800x400 RH x800x300 RH x200x300 RH x200x400 RH x400x300 RH x800x stand. stand. stand. stand. stand. stand. stand. stand. stand. stand. RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK COK RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH RH

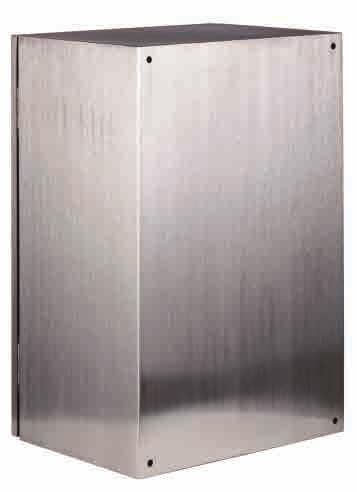

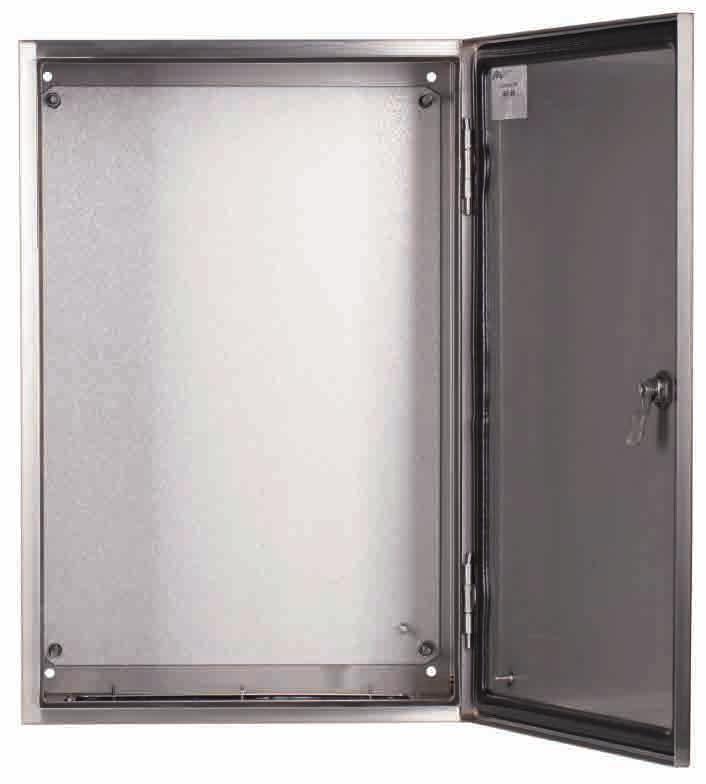

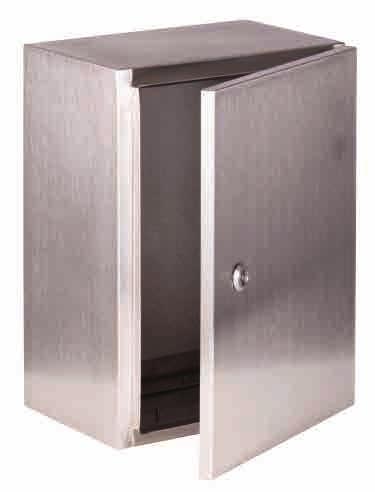

79 RH SS Obudowa sterownicza specyfikacja Opcja: zamek ze stali nierdzewnej KOD: ZAMEK-SS-J45 RAL 7035 stal szlifowana IP 65 IP 55 Montaż uniwersalny Wewnętrzna i zewnętrzna Pojedyncze drzwi Podwójne drzwi Zastosowanie: Charakterystyka techniczna: Hermetyczne obudowy ze stali nierdzewnej mogą pełnić zarówno funkcję przemysłową-sterowniczą, jak i funkcję rozdzielnicy licznikowej lub modułowej. Wysoki stopień ochronności zapewnia komfort pracy urządzeń zamontowanych wewnątrz skrzynki Konstrukcja obudów zapewnia szczelność i ochronę urządzeń elektrycznych przed niekorzystnym działaniem czynników zewnętrznych, takich jak pył lub woda. Standardowe wyposażenie: Prąd znamionowy ciągły: In < 00A Napięcie znamionowe łączeniowe: Un = 400V napięcie znamionowe izolacji: Ui = 500V Klasa ochronności: I Stopień ochrony: IP65 Sposób montażu: zabudowa uniwersalna Wykonanie: Zamek i klucz standardowy, płyta montażowa, zestaw wkrętówm zakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, ześlepki plastikowe okrągłe. Blacha ze stali nierdzewnej, gatunek 304, szlifowana lub malowana. Możliwość przełożenia drzwi na prawą/lewą stronę. Wykonanie z blachy,5mm lub 2,0mm w zależności od rozmiaru. Możliwość wykonania ze stali GAT

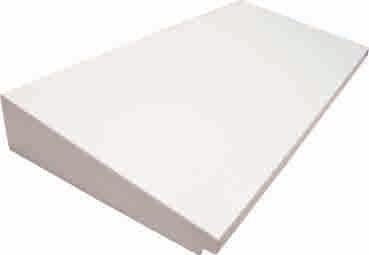

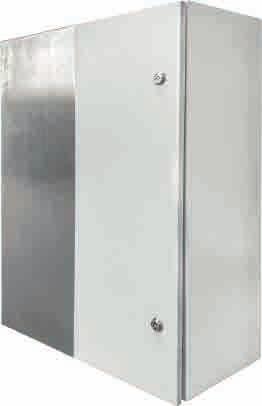

80 Obudowa sterownicza tabele wymiarowe RH SS RAL 7035 RH-23-SS-7035 RH-32-SS-7035 RH-33-SS-7035 RH-332-SS-7035 RH-34-SS-7035 RH-342-SS-7035 RH-352-SS-7035 RH-43-SS-7035 RH-432-SS-7035 RH-442-SS-7035 RH-443-SS-7035 RH-452-SS-7035 RH-462-SS-7035 RH-463-SS-7035 RH-542-SS-7035 RH-543-SS-7035 RH-552-SS-7035 RH-553-SS-7035 RH-562-SS-7035 RH-563-SS-7035 RH-642-SS-7035 RH-643-SS-7035 RH-662-SS-7035 RH-663-SS-7035 RH-682-SS-7035 RH-683-SS-7035 RH-684-SS-7035 RH-862-SS-7035 RH-863-SS-7035 RH-882-SS-7035 RH-883-SS-7035 RH-603-SS-7035 RH-623-SS-7035 RH-643-SS-7035 RH-683-SS-7035 RH-802-SS-7035 RH-803-SS-7035 RH-823-SS-7035 RH-843-SS-7035 RH-863-SS-7035 RH-884-SS-7035 RH-083-SS-7035 RH-023-SS-7035 RH-043-SS-7035 Stal szlifowana RH-23-SS RH-32-SS RH-33-SS RH-332-SS RH-34-SS RH-342-SS RH-352-SS RH-43-SS RH-432-SS RH-442-SS RH-443-SS RH-452-SS RH-462-SS RH-463-SS RH-542-SS RH-543-SS RH-552-SS RH-553-SS RH-562-SS RH-563-SS RH-642-SS RH-643-SS RH-662-SS RH-663-SS RH-682-SS RH-683-SS RH-684-SS RH-862-SS RH-863-SS RH-882-SS RH-883-SS RH-603-SS RH-623-SS RH-643-SS RH-683-SS RH-802-SS RH-803-SS RH-823-SS RH-843-SS RH-863-SS RH-884-SS RH-083-SS RH-023-SS RH-043-SS Płyta montażowa szer: mm. wys: mm. gł: mm Liczba drzwi RAL 7035 RH SS-7035 RH SS-7035 RH SS-7035 RH SS-7035 RH SS-7035 RH SS-7035 Stal nierdzewna szlifowana Cechy: - estetyczne wykonanie - zastosowanie m.in. w przemyśle spożywczym Stal nierdzewna malowana Cechy: - ekonomiczne rozwiązanie dla produktów ze stali nierdzewnej - estetyczne wykonanie RH SS o głębokości 250mm Stal szlifowana RH SS RH SS RH SS RH SS RH SS RH SS Wymiary szer: mm. wys: mm. gł: mm Produkujemy obudowy ze stali nierdzewnej malowanej Wyślij zapytanie na dok@sabaj.pl Liczba drzwi Daszki nierdzewne i malowane 78

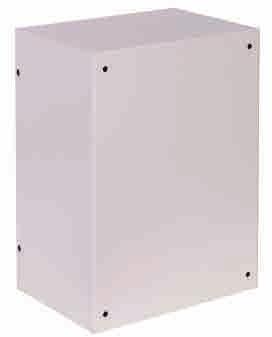

81 RH TWIST Obudowa sterownicza typu skrzynkowego specyfikacja RAL 7035 Montaż uniwersalny Wewnętrzna IP 66 Zastosowanie: Charakterystyka techniczna: Rozdzielnice skrzynkowe typu RH TWIST znajdują zastosowanie w przemyśle, gdzie chronią aparaturę sterowniczą przed wilgocią i zanieczyszczeniami. Wysoki stopień ochrony zapewnia odpowiednie zabezpieczenie zainstalowanych urządzeń. Zastosowanie śrub /4 obrotu w pokrywie obudowy umożliwia jej szybkie otwarcie. Wyposażenie: Obudowa wyposażona jest w szynę TH. Płyta montażowa dostępna jest jako opcja. Prąd znamionowy ciągły: In < 00A Napięcie znamionowe łączeniowe: Un = 400V napięcie znamionowe izolacji: Ui = 500V Klasa ochronności: I Stopień ochrony: IP66 Sposób montażu: zabudowa uniwersalna Wykonanie: Blacha stalowa o grubości,2mm z ochronną powłoką lakierowaną kolorem RAL 7035m, nakładana metodą elektrostatyczną. Drzwi obudowy przykręcane śrubami /4 obrotu. 79

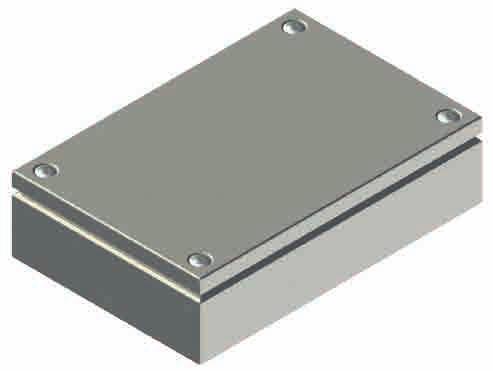

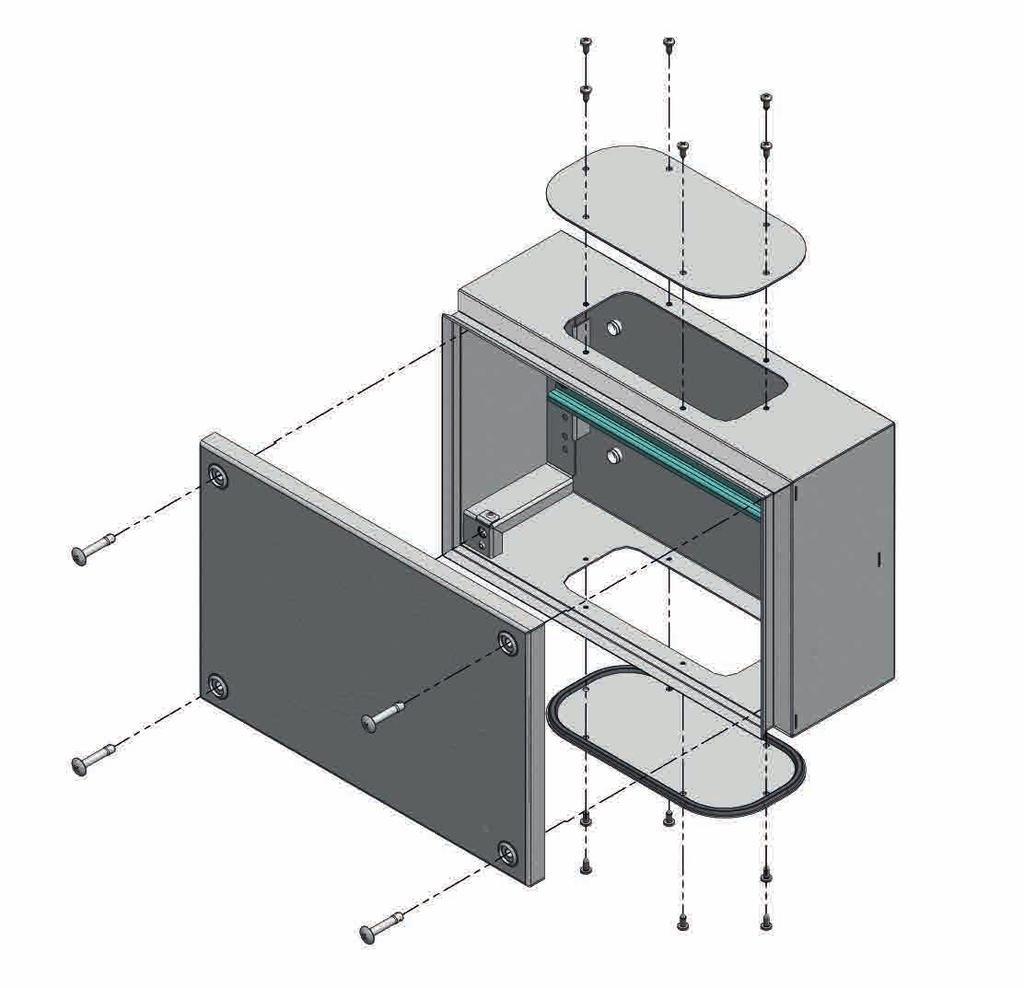

82 Obudowa sterownicza tabele wymiarowe RH TWIST RH RH TWIST 20 szer. gł. wys. PŁYTA MONTAŻOWA szer. gł. TYP/NR. KAT Wymiary Dekiel Płyta montażowa Szyna TH wys. RH szer: mm. wys: mm. gł: mm TWIST-PM32 RH TAK TWIST-PM32 RH TAK TWIST-PM33 RH TAK TWIST-PM4 RH TWIST-PM42 RH TAK TWIST-PM42 RH RH RH TAK TAK TAK TWIST-PM43 TWIST-PM44 TWIST-PM52 standard RH TAK TWIST-PM53 RH TWIST-PM62 RH TAK TWIST-PM62 RH TAK TWIST-PM63 RH TAK TWIST-PM64 RH TAK TWIST-PM82 RH TAK TWIST-PM84 80

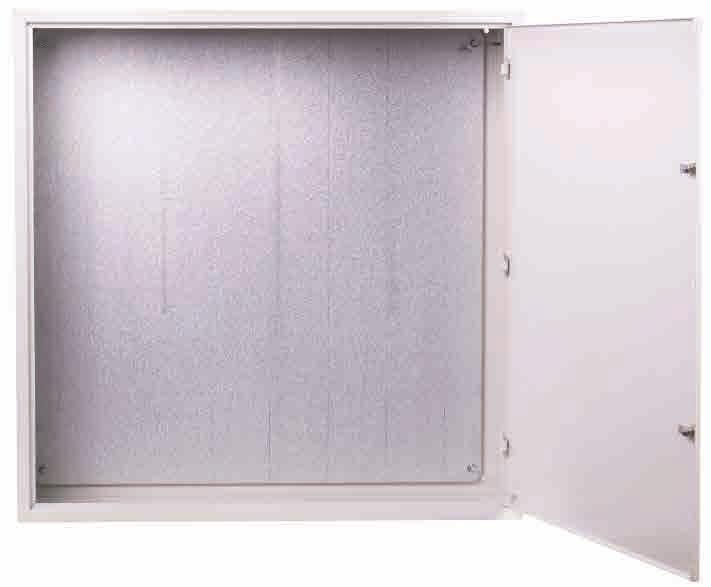

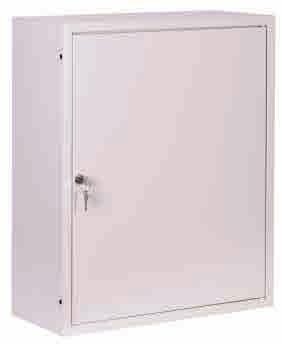

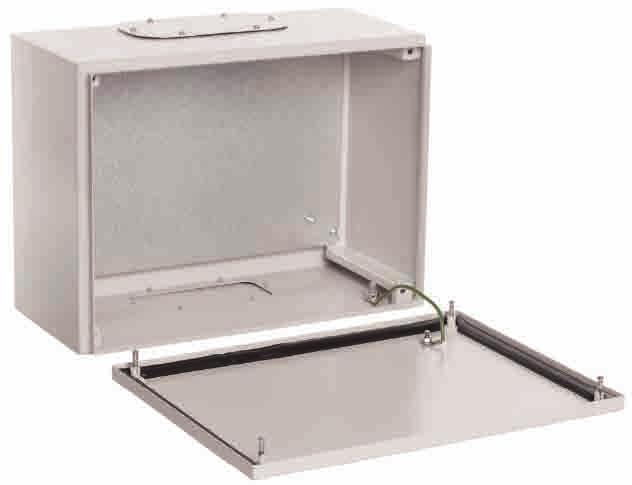

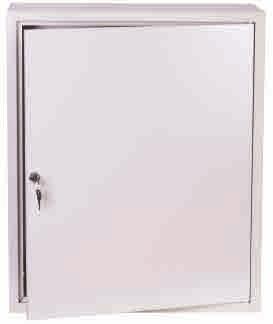

83 NR Obudowa sterownicza specyfikacja RAL 7035 Montaż uniwersalny Wewnętrzna IP 3 Zastosowanie: Charakterystyka techniczna: Wnętrzowe obudowy nn z płytą montażową. Doskonałe ekonomiczne rozwiązanie dla zastosowań, w których nie jest wymagana pyłoszczelność. Standardowe wyposażenie: Prąd znamionowy ciągły: Napięcie znamionowe łączeniowe: napięcie znamionowe izolacji: Klasa ochronności: Stopień ochrony: In < 00A Un = 400V Ui = 500V I IP3 Płyta montażowa, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe okrągłe. Sposób montażu: zabudowa uniwersalna Wykonanie: Blacha stalowa o grubości,2-,5mm z ochronną powłoką lakierowaną w kolorze RAL 7035, nakładana metodą elektrostatyczną. 8

84 Obudowa sterownicza tabele wymiarowe NR Przekrój B-B szer. Stal szlifowana Wymiary szer: mm. wys: mm. gł: mm. gł. wys. wys. gł. NR 23 NR 32 NR 33 NR 332 NR 34 NR 342 NR 352 NR 43 NR 432 NR 442 NR 443 NR 452 NR 462 NR 463 NR 543 NR 552 NR 553 NR 562 NR 563 NR 642 NR 643 NR 652 NR 653 NR 662 NR 663 NR 682 NR 683 NR 684 NR 603 NR 623 NR 862 NR 863 NR 882 NR 883 NR 802 NR 803 NR 804 NR 823 NR 643 NR 683 NR 023 NR

85 Jeśli masz jakieś pytania, napisz do nas na 83

86 Teleinformatyka

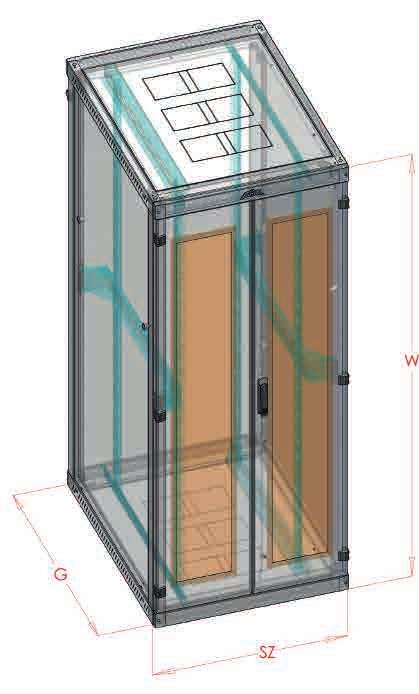

87 ACE Szafy serwerowe 9 specyfikacja Numeracja belek RACK umożliwia komfortowy montaż Zastosowanie: Dostępne kolory zamek patentowy do ścian bocznych na zamówienie Szafy Typu ACE są idealnym rozwiązaniem do instalacji serwerów, rozwiązań teleinformatycznych oraz wszelkich innych urządzeń w standardzie 9. Wysoka wytrzymałość (nośność do Kg) oraz mobilność (dostawa w trzech opakowaniach kartonowych), w połączeniu z prostym i szybkim montażem (uproszczona instrukcja w zestawie) pozwala na bardzo szeroki zakres zastosowań. Charakterystyka konstrukcji: RAL 9005 RAL 7035 Forma dostawy Montaż samodzielny Możliwość złożenia za dopłatą - konstrukcja ramowa, skręcana - komplet śrub oraz zamków w zestawie -w szafach o głębokości do 800 mm 2 pary profili montażowych 9 - w szafach o głębokości powyżej 800 mm 3 pary profili montażowych 9 - możliwość dowolnej wymiany i konfiguracji drzwi oraz osłon bocznych do danego wymiaru szafy - zamek baskwilowy 4-punktowy Zastosowanie Klasa ochrony IP 3 0 Wewnętrzne Dla drzwi pełnych oraz z szybą Nośność Polecane akcesoria: IP 2 0 Dla drzwi z perforacją 80% KG profile montażowe 9 s. 52 półki 9 s. 55 listwy zasilające s. 54 panele went. s

88 Szafy serwerowe 9 - samodzielny montaż drzwi przednie przeszklone, skrócona osłona tylna ACE D Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-D ACE9-24U-68-C-D ACE9-24U-60-S-D ACE9-24U-60-C-D 24U ACE9-24U-88-S-D ACE9-24U-88-C-D ACE9-24U-80-S-D ACE9-24U-80-C-D ACE9-24U-82-S-D ACE9-24U-82-C-D ACE9-32U-68-S-D ACE9-32U-68-C-D ACE9-32U-60-S-D ACE9-32U-60-C-D 32U ACE9-32U-88-S-D ACE9-32U-88-C-D ACE9-32U-80-S-D ACE9-32U-80-C-D ACE9-32U-82-S-D ACE9-32U-82-C-D ACE9-42U-68-S-D ACE9-42U-68-C-D ACE9-42U-60-S-D ACE9-42U-60-C-D 42U ACE9-42U-88-S-D ACE9-42U-88-C-D ACE9-42U-80-S-D ACE9-42U-80-C-D ACE9-42U-82-S-D ACE9-42U-82-C-D Osłona tylna ACE9-45U-68-S-D ACE9-45U-68-C-D ACE9-45U-60-S-D ACE9-45U-60-C-D 45U ACE9-45U-88-S-D ACE9-45U-88-C-D ACE9-45U-80-S-D ACE9-45U-80-C-D Forma dostawy: ACE9-45U-82-S-D ACE9-45U-82-C-D Możliwość zamówienia szafy złożonej 86

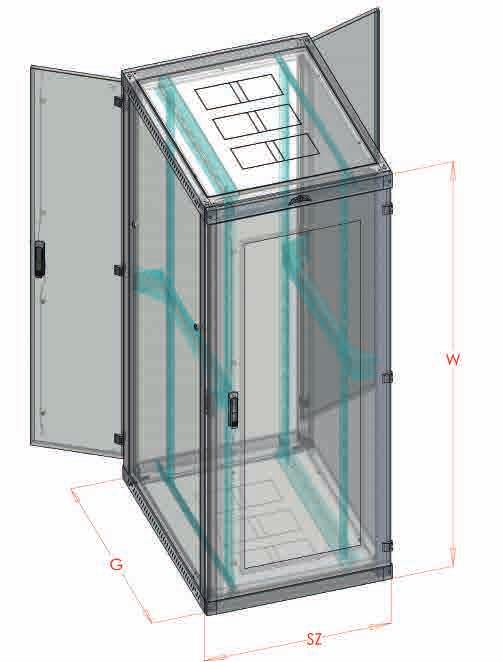

89 ACE D2 Szafy serwerowe 9 - samodzielny montaż drzwi przednie przeszklone, drzwi tylne dzielone w pionie, pełne Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-D2 ACE9-24U-68-C-D2 ACE9-24U-60-S-D2 ACE9-24U-60-C-D2 24U ACE9-24U-88-S-D2 ACE9-24U-88-C-D ACE9-24U-80-S-D2 ACE9-24U-80-C-D ACE9-24U-82-S-D2 ACE9-24U-82-C-D ACE9-32U-68-S-D2 ACE9-32U-68-C-D2 ACE9-32U-60-S-D2 ACE9-32U-60-C-D2 32U ACE9-32U-88-S-D2 ACE9-32U-88-C-D ACE9-32U-80-S-D2 ACE9-32U-80-C-D ACE9-32U-82-S-D2 ACE9-32U-82-C-D2 W ofercie dostępne szafy o wysokości 47U ACE9-42U-68-S-D2 ACE9-42U-68-C-D2 ACE9-42U-60-S-D2 ACE9-42U-60-C-D2 42U ACE9-42U-88-S-D2 ACE9-42U-88-C-D ACE9-42U-80-S-D2 ACE9-42U-80-C-D ACE9-42U-82-S-D2 ACE9-42U-82-C-D ACE9-45U-68-S-D2 ACE9-45U-68-C-D2 ACE9-45U-60-S-D2 ACE9-45U-60-C-D2 Forma dostawy: Możliwość zamówienia szafy złożonej 45U ACE9-45U-88-S-D2 ACE9-45U-88-C-D2 ACE9-45U-80-S-D2 ACE9-45U-80-C-D2 ACE9-45U-82-S-D2 ACE9-45U-82-C-D2 87

90 Szafy serwerowe 9 - samodzielny montaż drzwi przednie dzielone przeszklone, skrócona osłona tylna pełna ACE D3 Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-88-S-D3 ACE9-24U-88-C-D3 24U ACE9-24U-80-S-D3 ACE9-24U-80-C-D ACE9-24U-82-S-D3 ACE9-24U-82-C-D ACE9-32U-88-S-D3 ACE9-32U-88-C-D3 32U ACE9-32U-80-S-D3 ACE9-32U-80-C-D ACE9-32U-82-S-D3 ACE9-32U-82-C-D ACE9-42U-88-S-D3 ACE9-42U-88-C-D3 42U ACE9-42U-80-S-D3 ACE9-42U-80-C-D ACE9-42U-82-S-D3 ACE9-42U-82-C-D ACE9-45U-88-S-D3 ACE9-45U-88-C-D3 45U ACE9-45U-80-S-D3 ACE9-45U-80-C-D ACE9-45U-82-S-D3 ACE9-45U-82-C-D3 Forma dostawy: Możliwość zamówienia szafy złożonej 88

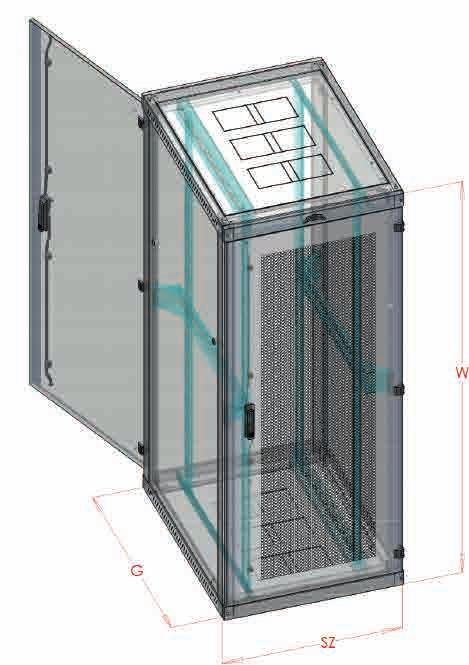

91 ACE S Szafy serwerowe 9 - samodzielny montaż drzwi przednie metalowe perforowane 80%, skrócona osłona tylna perforowana 80% Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-S ACE9-24U-68-C-S ACE9-24U-60-S-S ACE9-24U-60-C-S 24U ACE9-24U-88-S-S ACE9-24U-88-C-S ACE9-24U-80-S-S ACE9-24U-80-C-S ACE9-24U-82-S-S ACE9-24U-82-C-S ACE9-32U-68-S-S ACE9-32U-68-C-S ACE9-32U-60-S-S ACE9-32U-60-C-S 32U ACE9-32U-88-S-S ACE9-32U-88-C-S ACE9-32U-80-S-S ACE9-32U-80-C-S ACE9-32U-82-S-S ACE9-32U-82-C-S ACE9-42U-68-S-S ACE9-42U-68-C-S ACE9-42U-60-S-S ACE9-42U-60-C-S Osłona tylna IP U ACE9-42U-88-S-S ACE9-42U-88-C-S ACE9-42U-80-S-S ACE9-42U-80-C-S ACE9-42U-82-S-S ACE9-42U-82-C-S ACE9-45U-68-S-S ACE9-45U-68-C-S ACE9-45U-60-S-S ACE9-45U-60-C-S Forma dostawy: 45U ACE9-45U-88-S-S ACE9-45U-88-C-S ACE9-45U-80-S-S ACE9-45U-80-C-S Możliwość zamówienia szafy złożonej ACE9-45U-82-S-S ACE9-45U-82-C-S 89

92 Szafy serwerowe 9 - samodzielny montaż drzwi przednie metalowe perforowane 80%, drzwi tylne perforowane 80% ACE S2 Wys. użytkowa U x 44,45 MM Wymiary wmm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) W S G S C Kod katalogowy ACE9-24U-68-S-S2 ACE9-24U-68-C-S2 ACE9-24U-60-S-S2 ACE9-24U-60-C-S2 24U ACE9-24U-88-S-S2 ACE9-24U-88-C-S ACE9-24U-80-S-S2 ACE9-24U-80-C-S ACE9-24U-82-S-S2 ACE9-24U-82-C-S ACE9-32U-68-S-S2 ACE9-32U-68-C-S2 ACE9-32U-60-S-S2 ACE9-32U-60-C-S2 32U ACE9-32U-88-S-S2 ACE9-32U-88-C-S ACE9-32U-80-S-S2 ACE9-32U-80-C-S ACE9-32U-82-S-S2 ACE9-32U-82-C-S2 W ofercie dostępne szafy o wysokości 47U ACE9-42U-68-S-S2 ACE9-42U-68-C-S2 ACE9-42U-60-S-S2 ACE9-42U-60-C-S2 42U ACE9-42U-88-S-S2 ACE9-42U-88-C-S2 ACE9-42U-80-S-S2 ACE9-42U-80-C-S2 IP ACE9-42U-82-S-S2 ACE9-42U-82-C-S ACE9-45U-68-S-S2 ACE9-45U-68-C-S2 ACE9-45U-60-S-S2 ACE9-45U-60-C-S2 45U ACE9-45U-88-S-S2 ACE9-45U-88-C-S2 ACE9-45U-80-S-S2 ACE9-45U-80-C-S2 ACE9-45U-82-S-S2 ACE9-45U-82-C-S2 Forma dostawy: Możliwość zamówienia szafy złożonej 90

93 ACE S3 Szafy serwerowe 9 - samodzielny montaż drzwi przednie metalowe perforowane 80%, drzwi tylne pełne Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-S3 ACE9-24U-68-C-S3 ACE9-24U-60-S-S3 ACE9-24U-60-C-S3 24U ACE9-24U-88-S-S3 ACE9-24U-88-C-S ACE9-24U-80-S-S3 ACE9-24U-80-C-S ACE9-24U-82-S-S3 ACE9-24U-82-C-S ACE9-32U-68-S-S3 ACE9-32U-68-C-S3 ACE9-32U-60-S-S3 ACE9-32U-60-C-S3 32U ACE9-32U-88-S-S3 ACE9-32U-88-C-S ACE9-32U-80-S-S3 ACE9-32U-80-C-S3 W ofercie dostępne szafy o wysokości 47U ACE9-32U-82-S-S3 ACE9-32U-82-C-S ACE9-42U-68-S-S3 ACE9-42U-68-C-S3 ACE9-42U-60-S-S3 ACE9-42U-60-C-S3 IP U ACE9-42U-88-S-S3 ACE9-42U-88-C-S3 ACE9-42U-80-S-S3 ACE9-42U-80-C-S ACE9-42U-82-S-S3 ACE9-42U-82-C-S ACE9-45U-68-S-S3 ACE9-45U-68-C-S3 ACE9-45U-60-S-S3 ACE9-45U-60-C-S3 Forma dostawy: Możliwość zamówienia szafy złożonej 45U ACE9-45U-88-S-S3 ACE9-45U-88-C-S3 ACE9-45U-80-S-S3 ACE9-45U-80-C-S3 ACE9-45U-82-S-S3 ACE9-45U-82-C-S3 9

94 Szafy serwerowe 9 - samodzielny montaż drzwi przednie metalowe perforowane 80%, drzwi tylne dzielone w pionie perforowane 80% ACE S4 Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-S4 ACE9-24U-68-C-S4 ACE9-24U-60-S-S4 ACE9-24U-60-C-S4 24U ACE9-24U-88-S-S4 ACE9-24U-88-C-S ACE9-24U-80-S-S4 ACE9-24U-80-C-S ACE9-24U-82-S-S4 ACE9-24U-82-C-S ACE9-32U-68-S-S4 ACE9-32U-68-C-S4 ACE9-32U-60-S-S4 ACE9-32U-60-C-S4 32U ACE9-32U-88-S-S4 ACE9-32U-88-C-S ACE9-32U-80-S-S4 ACE9-32U-80-C-S ACE9-32U-82-S-S4 ACE9-32U-82-C-S4 42U ACE9-42U-68-S-S4 ACE9-42U-68-C-S4 ACE9-42U-60-S-S4 ACE9-42U-60-C-S4 ACE9-42U-88-S-S4 ACE9-42U-88-C-S4 IP ACE9-42U-80-S-S4 ACE9-42U-80-C-S4 Możliwość zastosowanie IP ACE9-42U-82-S-S4 ACE9-42U-82-C-S ACE9-45U-68-S-S4 ACE9-45U-68-C-S4 ACE9-45U-60-S-S4 ACE9-45U-60-C-S4 45U ACE9-45U-88-S-S4 ACE9-45U-88-C-S4 ACE9-45U-80-S-S4 ACE9-45U-80-C-S4 ACE9-45U-82-S-S4 ACE9-45U-82-C-S4 Forma dostawy: Możliwość zamówienia szafy złożonej 92

95 ACE S5 Szafy serwerowe 9 - samodzielny montaż drzwi przednie dzielone perforowane 80%, skrócona osłona tylna perforowana 80% Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-S5 ACE9-24U-68-C-S5 ACE9-24U-60-S-S5 ACE9-24U-60-C-S5 24U ACE9-24U-88-S-S5 ACE9-24U-88-C-S ACE9-24U-80-S-S5 ACE9-24U-80-C-S ACE9-24U-82-S-S5 ACE9-24U-82-C-S ACE9-32U-68-S-S5 ACE9-32U-68-C-S5 ACE9-32U-60-S-S5 ACE9-32U-60-C-S5 32U ACE9-32U-88-S-S5 ACE9-32U-88-C-S ACE9-32U-80-S-S5 ACE9-32U-80-C-S ACE9-32U-82-S-S5 ACE9-32U-82-C-S ACE9-42U-68-S-S5 ACE9-42U-68-C-S5 ACE9-42U-60-S-S5 ACE9-42U-60-C-S5 Osłona tylna 42U ACE9-42U-88-S-S5 ACE9-42U-88-C-S5 IP ACE9-42U-80-S-S5 ACE9-42U-80-C-S ACE9-42U-82-S-S5 ACE9-42U-82-C-S ACE9-45U-68-S-S5 ACE9-45U-68-C-S5 ACE9-45U-60-S-S5 ACE9-45U-60-C-S5 Forma dostawy: 45U ACE9-45U-88-S-S5 ACE9-45U-88-C-S5 Możliwość zamówienia szafy złożonej ACE9-45U-80-S-S5 ACE9-45U-80-C-S5 ACE9-45U-82-S-S5 ACE9-45U-82-C-S5 93

96 Szafy serwerowe 9 - samodzielny montaż drzwi przednie i tylne dzielone perforowane 80% ACE S6 Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Nośność (KG) Głębokość użytkowa GU RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy ACE9-24U-68-S-S6 ACE9-24U-68-C-S6 ACE9-24U-60-S-S6 ACE9-24U-60-C-S6 24U ACE9-24U-88-S-S6 ACE9-24U-88-C-S ACE9-24U-80-S-S6 ACE9-24U-80-C-S ACE9-24U-82-S-S6 ACE9-24U-82-C-S ACE9-32U-68-S-S6 ACE9-32U-68-C-S6 ACE9-32U-60-S-S6 ACE9-32U-60-C-S6 32U ACE9-32U-88-S-S6 ACE9-32U-88-C-S ACE9-32U-80-S-S6 ACE9-32U-80-C-S ACE9-32U-82-S-S6 ACE9-32U-82-C-S6 W ofercie dostępne szafy o wysokości 47U ACE9-42U-68-S-S6 ACE9-42U-68-C-S6 ACE9-42U-60-S-S6 ACE9-42U-60-C-S6 42U ACE9-42U-88-S-S6 ACE9-42U-88-C-S ACE9-42U-80-S-S6 ACE9-42U-80-C-S6 ACE9-42U-82-S-S6 ACE9-42U-82-C-S6 IP ACE9-45U-68-S-S6 ACE9-45U-68-C-S6 ACE9-45U-60-S-S6 ACE9-45U-60-C-S6 45U ACE9-45U-88-S-S6 ACE9-45U-88-C-S ACE9-45U-80-S-S6 ACE9-45U-80-C-S6 Forma dostawy: ACE9-45U-82-S-S6 ACE9-45U-82-C-S6 Możliwość zamówienia szafy złożonej 94

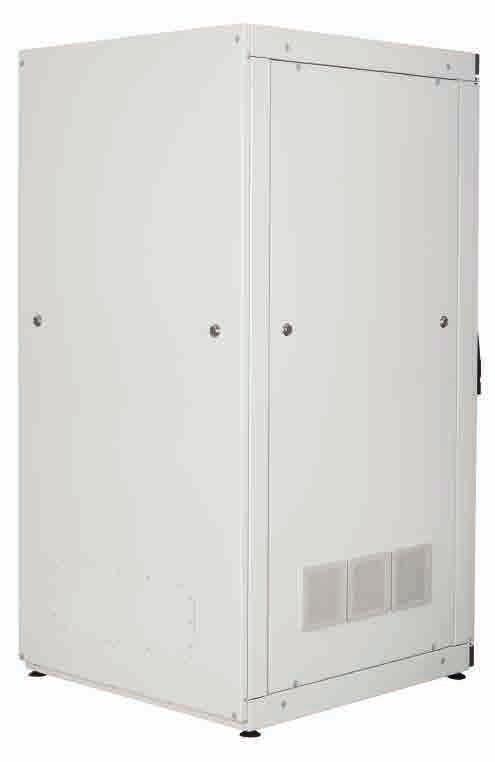

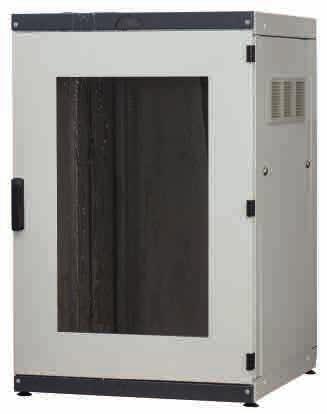

97 WR Szafa pyłoszczelna 9 specyfikacja Zastosowanie: Dostępne kolory Seria WR to stojące szafy pyłoszczelne przeznaczone do miejsc o wysokim stopniu wilgotności w niekorzystnych warunkach pracy. Szafy dostosowane są do montażu klimatyzatora na ścianie bocznej, tylnej lub na dachu. Charakterystyka konstrukcji: - konstrukcja ramowa, składana - 2 pary profili rack 9 - wszystkie potrzebne zaślepki w zestawie - zamek baskwilowy, 4-punktowy - możliwy stopień ochrony IP 65 przy usunięciu kratek wentylacyjnych - tylna osłona pełna - przepusty kablowe w podłodze i osłonie tylnej - tylna osłona pełna, przykręcana - szyba ze szkła hartowanego RAL 7035 Forma dostawy Klasa ochrony IP IP Towar złożony Standard Bez kratek wentylacyjnych Zastosowanie Wewnętrzne Nośność KG 95

98 Szafa pyłoszczelna 9 WR Wys. użytkowa U x 44,45 MM Wymiary w mm szer. wys. całk. głęb. Głębokość użytkowa GU Nośność (KG) WAGA (KG) drzwi pełne Wersja drzwi z szybą S W G DP DS Kod katalogowy WR9-24U-66-DS-S WR9-24U-66-DP-S regulacja 24U WR9-24U-68-DS-S WR9-24U-68-DP-S WR9-24U-60-DS-S WR9-24U-60-DP-S WR9-24U-86-DS-S WR9-24U-86-DP-S WR9-24U-88-DS-S WR9-24U-88-DP-S WR9-24U-80-DS-S WR9-24U-80-DP-S WR9-32U-66-DS-S WR9-32U-66-DP-S regulacja 32U WR9-32U-68-DS-S WR9-32U-68-DP-S WR9-32U-60-DS-S WR9-32U-60-DP-S WR9-32U-86-DS-S WR9-32U-86-DP-S WR9-32U-88-DS-S WR9-32U-88-DP-S WR9-32U-80-DS-S WR9-32U-80-DP-S WR9-42U-66-DS-S WR9-42U-66-DP-S regulacja 42U WR9-42U-68-DS-S WR9-42U-68-DP-S WR9-42U-60-DS-S WR9-42U-60-DP-S WR9-42U-86-DS-S WR9-42U-86-DP-S WR9-42U-88-DS-S WR9-42U-88-DP-S WR9-42U-80-DS-S WR9-42U-80-DP-S 96

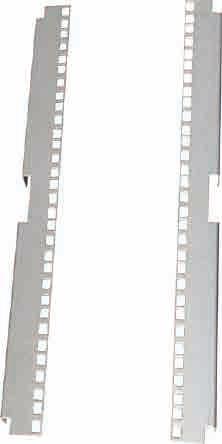

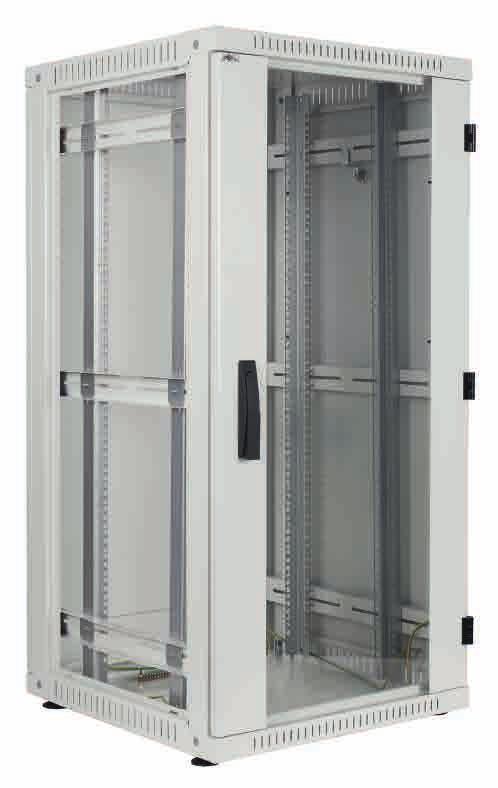

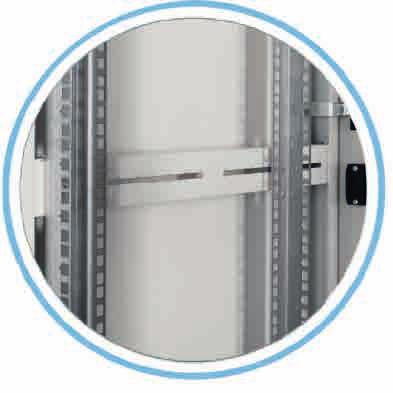

99 BETA-LIGHT Szafa teleinformatyczna 9 specyfikacja Zastosowanie: Dostępne kolory Forma dostawy Szafy serwerowe Beta-Light są gotowe do bezpośredniego montażu, a ich konstrukcja zapewnia możliwość konfiguracji drzwi oraz sposobu ustawienia zarówno na cokole lub na nóżkach. Seria Beta-Light to optymalne rozwiązanie szaf serwerowych o szerokim zastosowaniu. Charakterystyka konstrukcji: RAL 7035 Zastosowanie Towar złożony - lekka, spawana szafa ramowa - przystosowana do montażu paneli wentylacyjnych w podłodze i dachu - możliwość zamontowania przepustów szczotkowych w osłonie tylnej, podłodze i dachu - szafa wykonana z blachy DC0, malowana proszkowo - łączenie w rzędy zwykłymi śrubami m8x 5 + nakrętki + podkładki - przepusty kablowe na dolnej i górnej płycie (przystosowane pod przepusty szczotkowe) - szyba ze szkła hartowanego - para profili montażowych Rack Wewnętrzne Klasa ochrony 3 0 IP Nośność KG Polecane akcesoria: profile montażowe 9 s. 52 cokoły s. 58 listwy zasilające s. 54 panele went. s

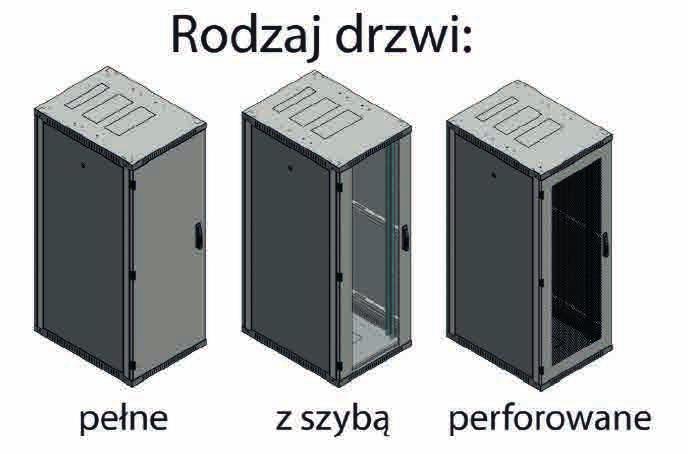

100 Szafa teleinformatyczna 9 BETA-LIGHT Wys. użytkowa U x 44,45 MM 24U 32U 38U 42U Wymiary w mm szer. wys. całk. głęb. S W G Rodzaj drzwi pełne z szybą perforowane Kod katalogowy BETAL-24U-66-S-DP BETAL-24U-66-S-DS BETAL-24U-66-DPRF BETAL-24U-68-S-DP BETAL-24U-68-S-DS BETAL-24U-68-S-DPRF BETAL-24U-88-S-DP BETAL-24U-88-S-DS BETAL-24U-88-S-DPRF BETAL-32U-66-S-DP BETAL-32U-66-S-DS BETAL-32U-66-S-DPRF BETAL-32U-68-S-DP BETAL-32U-68-S-DS BETAL-32U-68-S-DPRF BETAL-32U-88-S-DP BETAL-32U-88-S-DS BETAL-32U-88-S-DPRF BETAL-38U-66-S-DP BETAL-38U-66-S-DS BETAL-38U-66-S-DPRF BETAL-38U-68-S-DP BETAL-38U-68-S-DS BETAL-38U-68-S-DPRF BETAL-38U-88-S-DP BETAL-38U-88-S-DS BETAL-38U-88-S-DPRF BETAL-42U-66-S-DP BETAL-42U-66-S-DS BETAL-42U-66-S-DPRF BETAL-42U-68-S-DP BETAL-42U-68-S-DS BETAL-42U-68-S-DPRF BETAL-42U-88-S-DP BETAL-42U-88-S-DS BETAL-42U-88-S-DPRF IP 2 0 dla drzwi perforowanych 98

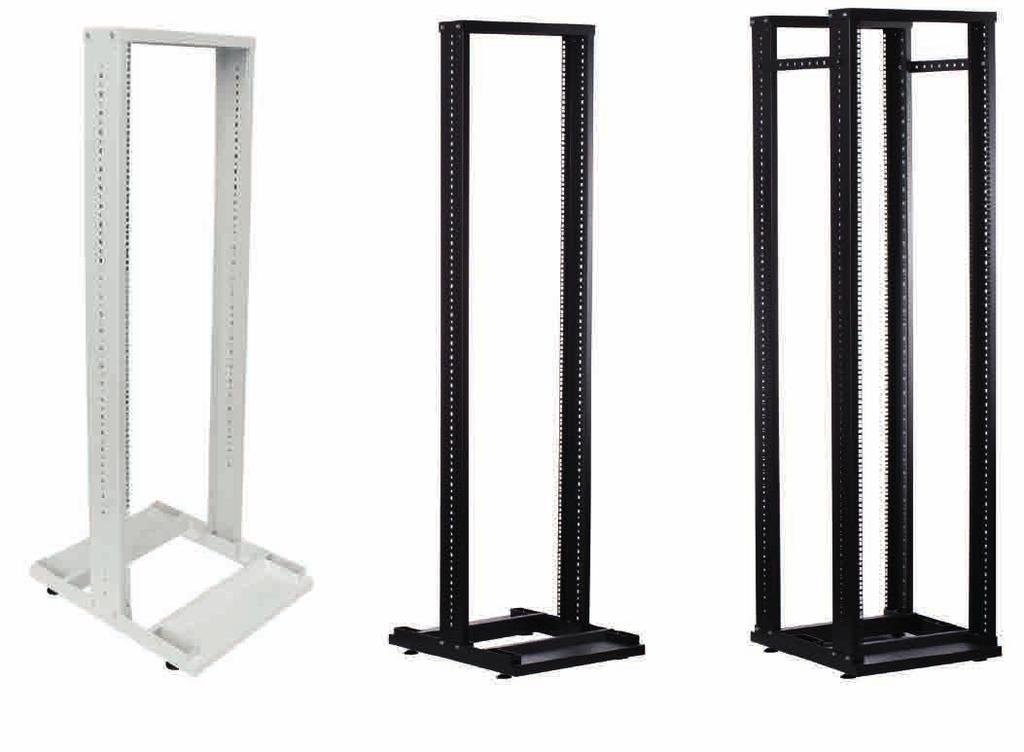

101 MONO DUO Ramy montażowe 9 Mono Mono Duo ( para belek) ( para belek) (2 pary belek) Zastosowanie: Ramy montażowe teleinformatyczne stosowane w pomieszczeniach z ograniczonym dostępem. Doskonały przepływ powietrza dzięki brakowi jakichkolwiek ścian. Po zamontowaniu półek może służyć jako regał magazynowy. Charakterystyka konstrukcji: Dostępne kolory RAL 9005 RAL 7035 Forma dostawy Zastosowanie Wewnętrzne Nośność - rama stalowa, skręcana - blacha DC0 o grubości,2 mm, malowana proszkowo - możliwość montażu kół jezdnych - łatwia zmiana typu z Simplex na Duplex Montaż samodzielny KG 60 MONO KG 300 DUO Wys. użytkowa U x 44,45 MM szer. Wymiary w mm wys. całk. głęb. Rodzaj Nośność (kg) RAL 7035 (szary) Kolor RAL 9005 (czarny) Kod katalogowy S W G S C 32U U U MONO DUO MONO DUO MONO DUO SIMPLEX9-32U-S SIMPLEX9-32U-C DUPLEX9-32U-S DUPLEX9-32U-C SIMPLEX9-42U-S SIMPLEX9-42U-C DUPLEX9-42U-S DUPLEX9-42U-C SIMPLEX9-45U-S SIMPLEX9-45U-C DUPLEX9-45U-S DUPLEX9-45U-C 99

102 00 szafy wiszące

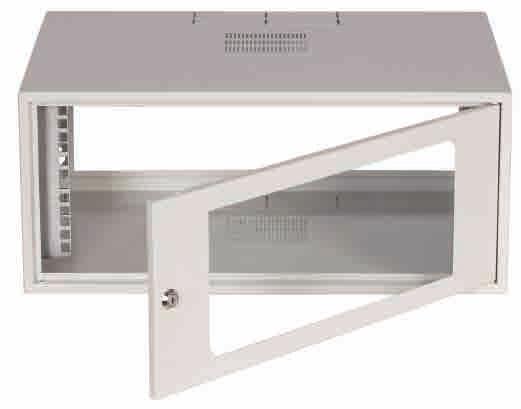

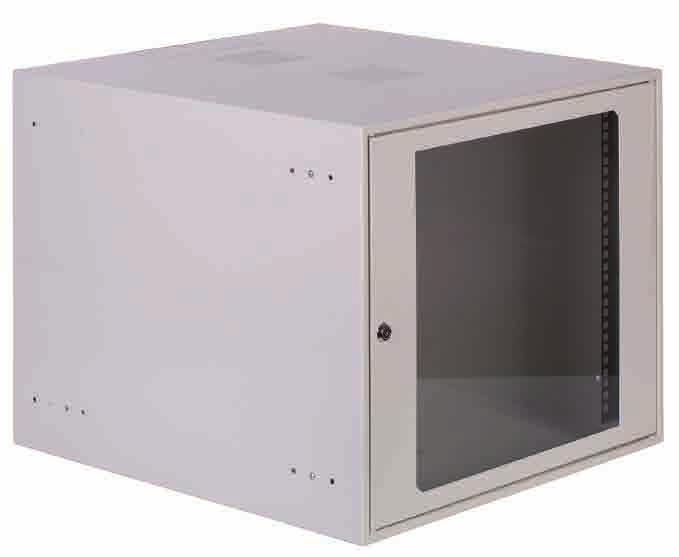

103 SZW SIMPLE Szafy wiszące teleinformatyczne 9 specyfikacja Zastosowanie: Dostępne wersje Szafa wisząca Simple jest ekonomicznym rozwiązaniem do montażu urządzeń teleinformatycznych. Produkt ten przeznaczony jest dla osób poszukujących kompromisu pomiędzy wysoką jakością wykonania, a niską ceną. Charakterystyka konstrukcji: - wykonanie z blachy stalowej o grubości,2 mm - malowana proszkowo w kolorze RAL 7035 jasny szary - drzwi zamykane na zamek piórkowy - drzwi pełne lub z szybą transparentną hartowaną - profile montażowe 9-2 szt. możliwość ich regulacji co 50mm - w dachu i podłodze obudowy przepusty kablowe - szyba ze szkła hartowanego DRZWI PEŁNE Dostępne kolory RAL 7035 Zastosowanie DRZWI Z SZYBĄ Forma dostawy Towar złożony Wewnętrzne Klasa ochrony Nośność IP 2 0 KG 50 0

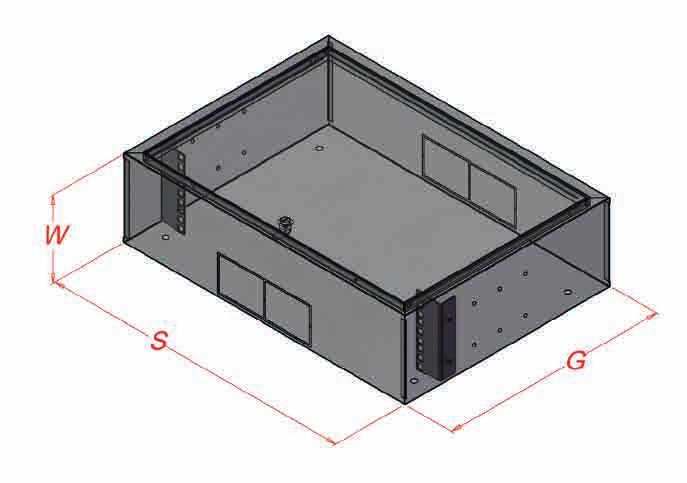

104 Szafy wiszące teleinformatyczne 9 SZW SIMPLE Wys. użytkowa U x 44,45 MM 3U 4U 6U 9U 2U szer. Wymiary wys. całk. głęb. Max. głębokość użytkowa Waga (kg) drzwi pełne Wersja drzwi z szybą S W G DP DS Nośność (KG) Kod katalogowy SZWS 9-3U-40-DP SZWS 9-4U-40-DP SZWS 9-4U-40-DS SZWS 9-6U-40-DP SZWS 9-6U-40-DS SZWS 9-6U-60-DP SZWS 9-6U-60-DS SZWS 9-9U-40-DP SZWS 9-9U-40-DS SZWS 9-9U-60-DP SZWS 9-9U-60-DS SZWS 9-2U-40-DP SZWS 9-2U-40-DS SZWS 9-2U-60-DP SZWS 9-2U-60-DS W G S 9 SIMPLE 3U 9 SIMPLE Polecane akcesoria: profile montażowe 9 s. 52 półki 9 s. 55 listwy zasilające s. 54 wentylator s

105 SIDE-O Szafy wiszące teleinformatyczne 9 specyfikacja Bezpieczne zamknięcie ścian bocznych Zastosowanie: Szafa SIDE-O to połączenie funkcjonalności, nowoczesnego designu oraz wysokiej jakości wykonania. Możliwość zastosowania opcjonalnych dokręcanych nóżek pozwala również na wykorzystanie SIDE-O jako szaf stojących Charakterystyka konstrukcji: - wykonanie z blachy DC0,2mm malowanej proszkowo - drzwi zamykane na kluczyk - boczne ściany z możliwością demontażu i bezp. zamknięcia - możliwość zamontowania wentylatora 20x20mm - otwory do wybijania pod przepusty kablowe na górze i dole - szyba ze szkła hartowanego - para rack dla głębokości 428 mm - 2 pary rack dla głębokości 628 mm Dostępne wersje DRZWI PEŁNE Dostępne kolory RAL 7035 RAL 9005 Zastosowanie DRZWI Z SZYBĄ Forma dostawy Towar złożony Wewnętrzne W Klasa ochrony IP 2 0 Nośność KG 60 S G 03

106 Szafy wiszące teleinformatyczne 9 specyfikacja SIDE-O Wysokość użytkowa U x 44,45 mm 6U szer. Wymiary w mm wys. głęb. całk. Głębokość użytkowa [mm] Nośność (KG) drzwi pełne Wersja drzwi z szybą S W G DP DS U U U U RAL 7035 (szary) S Kolor RAL 9005 (czarny) C Kod katalogowy SIDE-O9-6U-40-DP-S SIDE-O9-6U-40-DP-C SIDE-O9-6U-40-DS-S SIDE-O9-6U-40-DS-C SIDE-O9-6U-60-DP-S SIDE-O9-6U-60-DP-C SIDE-O9-6U-60-DS-S SIDE-O9-6U-60-DS-C SIDE-O9-9U-40-DP-S SIDE-O9-9U-40-DP-C SIDE-O9-9U-40-DS-S SIDE-O9-9U-40-DS-C SIDE-O9-9U-60-DP-S SIDE-O9-9U-60-DP-C SIDE-O9-9U-60-DS-S SIDE-O9-9U-60-DS-C SIDE-O9-2U-40-DP-S SIDE-O9-2U-40-DP-C SIDE-O9-2U-40-DS-S SIDE-O9-2U-40-DS-C SIDE-O9-2U-60-DP-S SIDE-O9-2U-60-DP-C SIDE-O9-2U-60-DS-S SIDE-O9-2U-60-DS-C SIDE-O9-5U-40-DP-S SIDE-O9-5U-40-DP-C SIDE-O9-5U-40-DS-S SIDE-O9-5U-40-DS-C SIDE-O9-5U-60-DP-S SIDE-O9-5U-60-DP-C SIDE-O9-5U-60-DS-S SIDE-O9-5U-60-DS-C SIDE-O9-8U-40-DP-S SIDE-O9-8U-40-DP-C SIDE-O9-8U-40-DS-S SIDE-O9-8U-40-DS-C SIDE-O9-8U-60-DP-S SIDE-O9-8U-60-DP-C SIDE-O9-8U-60-DS-S SIDE-O9-8U-60-DS-C Wieszak do szaf SIDE-O oraz SIDE-O-D Kod: 9-W Stopki samopoziomujące Kod:

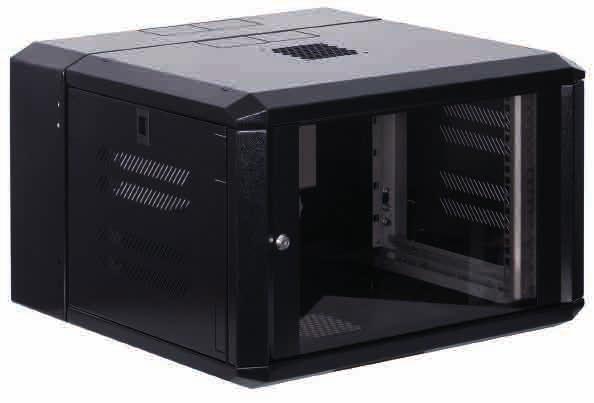

107 SIDE-O-D Szafy wiszące teleinformatyczne Szafy 9 wiszące teleinformatyczne 9 specyfikacja specyfikacja SIDE-O-D Bezpieczne zamknięcie ścian bocznych Zastosowanie: Dostępne wersje Szafy wiszące dwudzielne SIDE-O-D to połączenie funkcjonal - ności, nowoczesnego designu i wysokiej jakości wykonania. Wytrzymała rama na zawiasach pozwala na bezproblemowe otwarcie szafy i dostęp do jej tylnej części. DRZWI PEŁNE DRZWI Z SZYBĄ Charakterystyka konstrukcji: - wykonanie z blachy DC0,2mm malowanej proszkowo - drzwi zamykane na kluczyk - blokada otwarcia tylnej części wewnątrz szafy - boczne ściany z możliwością demontażu i bezpiecznego zamknięcia - możliwość zamontowania wentylatora 20x20mm - otwory do wybijania pod przepusty kablowe na górze i dole - para rack dla głębokości 428 mm - 2 pary rack dla głębokości 628 mm Dostępne kolory RAL 7035 RAL 9005 Zastosowanie Forma dostawy Towar złożony Wewnętrzne Klasa ochrony Nośność IP 2 0 KG 60 05

108 SIDE-O-D Szafy wiszące teleinformatyczne Szafy 9 wiszące teleinformatyczne 9 specyfikacja SIDE-O-D Wys. użytkowa U x 44,45 MM 6U szer. Wymiary w mm wys. całk. głęb. Nośność (KG) drzwi pełne Wersja drzwi z szybą S W G DP DS U U U U RAL 7035 (szary) S Kolor RAL 9005 (czarny) C Kod katalogowy SIDE-O-D9-6U-40-DP-S SIDE-O-D9-6U-40-DP-C SIDE-O-D9-6U-40-DS-S SIDE-O-D9-6U-40-DS-C SIDE-O-D9-6U-60-DP-S SIDE-O-D9-6U-60-DP-C SIDE-O-D9-6U-60-DS-S SIDE-O-D9-6U-60-DS-C SIDE-O-D9-9U-40-DP-S SIDE-O-D9-9U-40-DP-C SIDE-O-D9-9U-40-DS-S SIDE-O-D9-9U-40-DS-C SIDE-O-D9-9U-60-DP-S SIDE-O-D9-9U-60-DP-C SIDE-O-D9-9U-60-DS-S SIDE-O-D9-9U-60-DS-C SIDE-O-D9-2U-40-DP-S SIDE-O-D9-2U-40-DP-C SIDE-O-D9-2U-40-DS-S SIDE-O-D9-2U-40-DS-C SIDE-O-D9-2U-60-DP-S SIDE-O-D9-2U-60-DP-C SIDE-O-D9-2U-60-DS-S SIDE-O-D9-2U-60-DS-C SIDE-O-D9-5U-40-DP-S SIDE-O-D9-5U-40-DP-C SIDE-O-D9-5U-40-DS-S SIDE-O-D9-5U-40-DS-C SIDE-O-D9-5U-60-DP-S SIDE-O-D9-5U-60-DP-C SIDE-O-D9-5U-60-DS-S SIDE-O-D9-5U-60-DS-C SIDE-O-D9-8U-40-DP-S SIDE-O-D9-8U-40-DP-C SIDE-O-D9-8U-40-DS-S SIDE-O-D9-8U-40-DS-C SIDE-O-D9-8U-60-DP-S SIDE-O-D9-8U-60-DP-C SIDE-O-D9-8U-60-DS-S SIDE-O-D9-8U-60-DS-C Wieszak do szaf SIDE-O oraz SIDE-O-D Kod: 9-W Stopki samopoziomujące Kod:

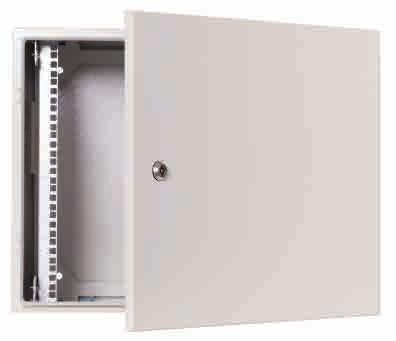

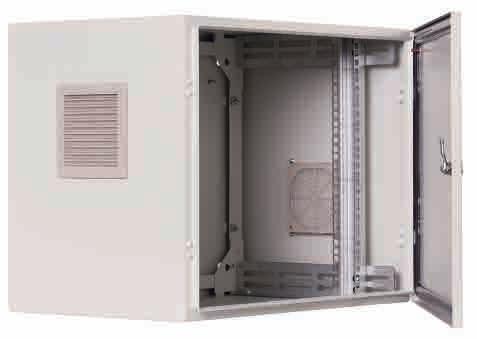

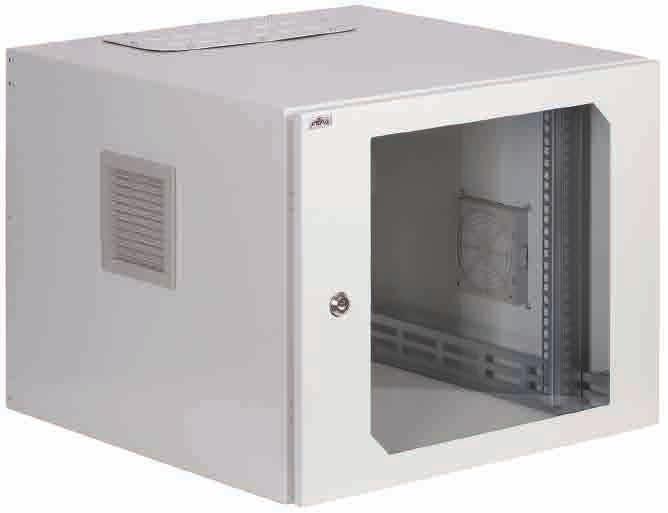

109 SWK IP54 Szafy wiszące teleinformatyczne Szafy 9 wiszące teleinformatyczne 9 specyfikacja specyfikacja SWK IP54 Zastosowanie: Wiszące szafy o podwyższonej szczelności, doskonałe do miejsc o wysokim zapyleniu lub zawilgoceniu. Przede wszystkim polecane do montażu na halach produkcyjnych lub w pobliżu miejsc z otwartym dostępem powietrza z zewnątrz. Szafy w wykonaniu zewnętrznym posiadają gumową uszczelkę oraz pokryte są specjalnym podkładem, zapewniającym im trwałość i odporność na warunki atmosferyczne. Charakterystyka konstrukcji: - wykonanie z blachy stalowej DC0 - uszczelka na drzwiach poliuretanowa - po 2 otworów o średnicy 29 mm na górze i dole szafy - 2 wkładki filtracyjne w zestawie - wersja w wykonaniu zewnętrznym posiada uchwyt na kłódkę i jest pokryta podkładem antykorozyjnym - kratki wentylacyjne spełniają wymogi IP54 - szyba ze szkła hartowanego Dostępne wersje DRZWI PEŁNE Dostępne kolory RAL 7035 RAL 9005 Zastosowanie DRZWI Z SZYBĄ Forma dostawy Towar złożony przykręcany dekiel Wewnętrzne Zewn. na spec. zamówienie Klasa ochrony Nośność IP 5 4 KG 60 07

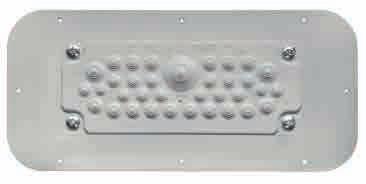

110 SWK IP54 Szafy wiszące teleinformatyczne Szafy 9 wiszące teleinformatyczne 9 specyfikacja SWK IP54 Wys. użytkowa U x 44,45 MM 6U szer. Wymiary w mm wys. całk. głęb. Nośność (KG) drzwi pełne Wersja drzwi z szybą S W G DP DS U U U U Głębokość użytkowa [mm] Zastosowanie wewn. zewn. W Z Kod katalogowy SWK9-6U-40-DP-W SWK9-6U-40-DP-Z SWK9-6U-40-DS-W SWK9-6U-40-DS-Z SWK9-6U-60-DP-W SWK9-6U-60-DP-Z SWK9-6U-60-DS-W SWK9-6U-60-DS-Z SWK9-9U-40-DP-W SWK9-9U-40-DP-Z SWK9-9U-40-DS-W SWK9-9U-40-DS-Z SWK9-9U-60-DP-W SWK9-9U-60-DP-Z SWK9-9U-60-DS-W SWK9-9U-60-DS-Z SWK9-2U-40-DP-W SWK9-2U-40-DP-Z SWK9-2U-40-DS-W SWK9-2U-40-DS-Z SWK9-2U-60-DP-W SWK9-2U-60-DP-Z SWK9-2U-60-DS-W SWK9-2U-60-DS-Z SWK9-5U-40-DP-W SWK9-5U-40-DP-Z SWK9-5U-40-DS-W SWK9-5U-40-DS-Z SWK9-5U-60-DP-W SWK9-5U-60-DP-Z SWK9-5U-60-DP-W SWK9-5U-60-DP-Z SWK9-8U-40-DP-W SWK9-8U-40-DP-Z SWK9-8U-40-DS-W SWK9-8U-40-DS-Z SWK9-8U-60-DP-W SWK9-8U-60-DP-Z SWK9-8U-60-DS-W SWK9-8U-60-DS-Z Opcja SWK-Multigate dekiel z przepustami kablowymi Wszystkie szafy SWK IP54 typu zewnętrznego są dostępne na specjalne zamówienie 08

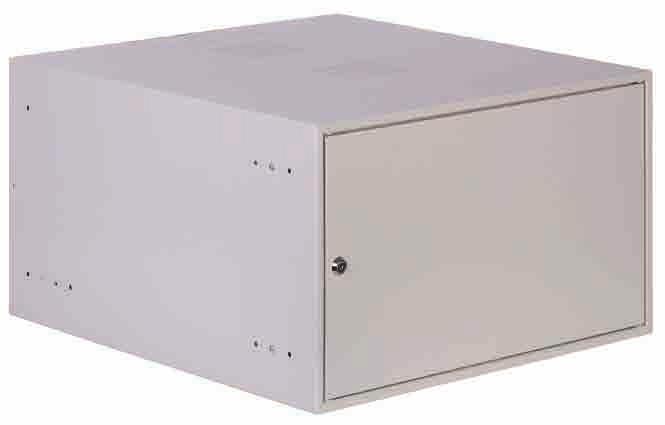

111 SWK-D IP54 Szafy wiszące teleinformatyczne 9 specyfikacja Zastosowanie: Dostępne wersje Wiszące Szafy Dwudzielne o podwyższonej szczelności, doskonałe do miejsc o wysokim zapyleniu lub zawilgoceniu. Przede wszystkim polecane do montażu na halach produkcyjnych lub w pobliżu miejsc z otwartym dostępem powietrza z zewnątrz. Szafy w wykonaniu zewnętrznym posiadają gumową uszczelkę oraz pokryte są specjalnym podkładem, zapewniającym im trwałość i odporność na warunki atmosferyczne. Uszczelniona ściana tylna na wytrzymałych zawiasach pozwala na łatwy dostęp do tylnej części zamontowanych w niej urządzeń. Charakterystyka konstrukcji: - wykonanie z blachy stalowej DC0 - uszczelka na drzwiach poliuretanowa (wykonanie wewnętrzne), lub gumowa (wykonanie zewnętrzne) - po 24 otwory o średnicy 29 mm na górze i dole szafy - blokada otwarcia tylnej części wewnątrz szafy - 2 wkładki filtracyjne w zestawie - wersja w wykonaniu zewnętrznym posiada uchwyt na kłódkę i jest pokryta podkładem antykorozyjnym - szyba ze szkła hartowanego DRZWI PEŁNE Dostępne kolory RAL 7035 Zastosowanie Wewnętrzne Klasa ochrony DRZWI Z SZYBĄ Forma dostawy Nośność Towar złożony Zewn. na spec. zamówienie przykręcany dekiel IP 5 4 KG 60 Opcja SWKD-MULTIGATE dekiel z przepustem kablowym do tylnej części 09

112 Szafy wiszące teleinformatyczne 9 SWK-D IP54 Wys. użytkowa U x 44,45 MM 6U szer. Wymiary w mm wys. całk. głęb. Nośność (KG) drzwi pełne Wersja drzwi z szybą S W G DP DS U U U U Zastosowanie wewn. zewn. W Z Kod katalogowy SWKD9-6U-40-DP-W SWKD9-6U-40-DP-Z SWKD9-6U-40-DS-W SWKD9-6U-40-DS-Z SWKD9-6U-60-DP-W SWKD9-6U-60-DP-Z SWKD9-6U-60-DS-W SWKD9-6U-60-DS-Z SWKD9-9U-40-DP-W SWKD9-9U-40-DP-Z SWKD9-9U-40-DS-W SWKD9-9U-40-DS-Z SWKD9-9U-60-DP-W SWKD9-9U-60-DP-Z SWKD9-9U-60-DS-W SWKD9-9U-60-DS-Z SWKD9-2U-40-DP-W SWKD9-2U-40-DP-Z SWKD9-2U-40-DS-W SWKD9-2U-40-DS-Z SWKD9-2U-60-DP-W SWKD9-2U-60-DP-Z SWKD9-2U-60-DS-W SWKD9-2U-60-DS-Z SWKD9-5U-40-DP-W SWKD9-5U-40-DP-Z SWKD9-5U-40-DS-W SWKD9-5U-40-DS-Z SWKD9-5U-60-DP-W SWKD9-5U-60-DP-Z SWKD9-5U-60-DS-W SWKD9-5U-60-DS-Z SWKD9-8U-40-DP-W SWKD9-8U-40-DP-Z SWKD9-8U-40-DS-W SWKD9-8U-40-DS-Z SWKD9-8U-60-DP-W SWKD9-8U-60-DP-Z SWKD9-8U-60-DS-W SWKD9-8U-60-DS-Z Wszystkie szafy SWK-D IP54 typu zewnętrznego są dostępne na specjalne zamówienie 0

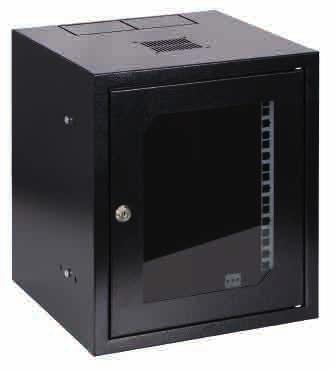

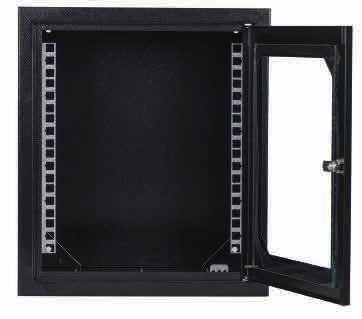

113 SZW Szafy wiszące 0 specyfikacja Wys. użytkowa U x 44,45 MM szer. Wymiary w mm wys. całk. głęb. drzwi pełne Wersja drzwi z szybą RAL 7035 (szary) Kolor RAL 9005 (czarny) KOD katalogowy S W G DP DS S C SZW0-4U-30-DP-S 4u SZW0-4U-30-DP-C SZW0-4U-30-DS-S SZW0-4U-30-DS-C SZW0-6U-30-DP-S 6u SZW0-6U-30-DP-C SZW0-6U-30-DS-S SZW0-6U-30-DS-C SZW0-9U-30-DP-S 9u SZW0-9U-30-DP-C SZW0-9U-30-DS-S SZW0-9U-30-DS-C Zastosowanie: Szafy w standardzie 0 przeznaczone są głównie do zastosowań małych sieci biurowych lub domowych. Solidna i elegancka konstrukcja zapewni odpowiednią wentylację oraz ochronę montowanych w niej komponentów. Dostępne wersje DRZWI PEŁNE DRZWI Z SZYBĄ Charakterystyka konstrukcji: - wykonanie ze stali DC0 o grubości mm - konstrukcja malowana proszkowo - drzwi zamykane na klucz - przykręcana ściana tylna w zestawie - szyba ze szkła hartowanego Dostępne kolory RAL 7035 RAL 9005 Forma dostawy Towar złożony Zastosowanie Wewnętrzne W Klasa ochrony Nośność S G IP 2 0 KG 40 regulacja położenia belki

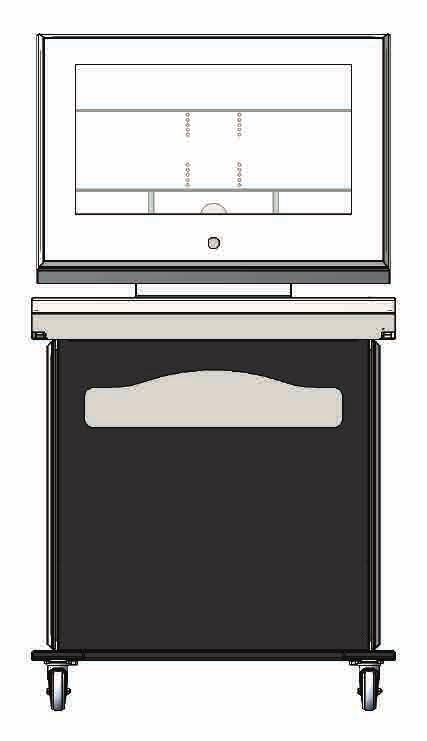

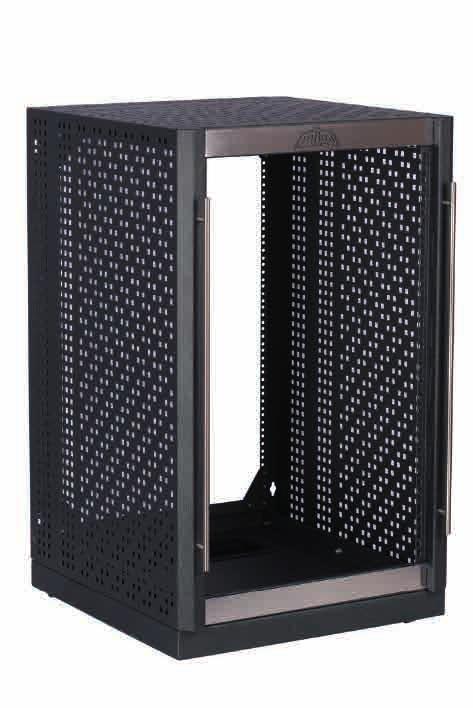

114 Media Rack 9 FH/FL Typ FL Typ FH stopki i kółka do transportu w zestawie Cechy: Forma dostawy - montaż komponentów w standardzie 9 z urządzeniami AV - bardzo dobry dostęp przy montażu urządzeń Do samodzielnego złożenia Wewnętrzne - doskonała wentylacja KG 00 - łatwe uporządkowanie kabli Nośność - półki dostosowane do większości urządzeń - cokół na kółkach umożliwiający łatwe przemieszczanie oraz stopki z możliwością regulacji Kod katalogowy Wymiary w mm szer. wys. głęb. Wysokość w U Media Rack 9 - FH Media Rack 9 - FL U 6U Media Rack 40U Drzwi przeszklone do Media Rack FL/WM Drzwi przeszklone do Media Rack FH Drzwi dostępne jako opcja 40U 2

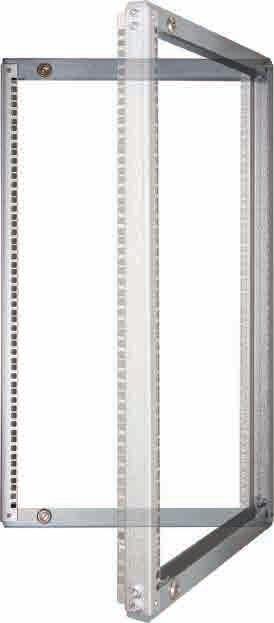

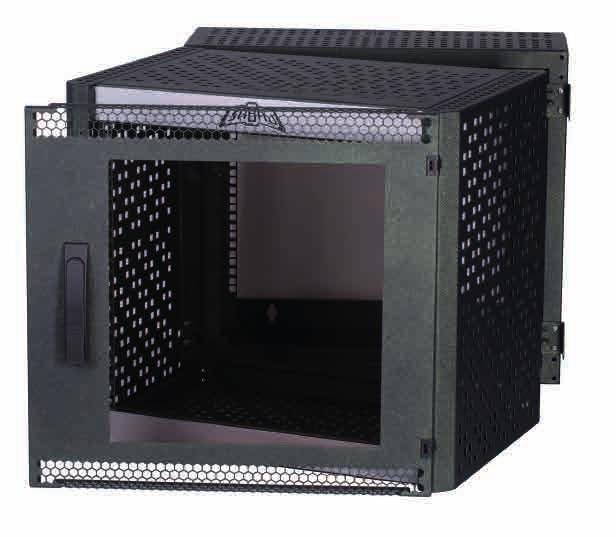

115 WM/WM-9U Media Rack 9 Opcjonalnie: półki i drzwi Typ WM Typ WM-9U Drzwi dostępne jako opcja Cechy: - montaż komponentów w standardzie 9 z urządzeniami AV - bardzo dobry dostęp przy montażu urządzeń - doskonała wentylacja - łatwe uporządkowanie kabli - półki dostosowane do większości urządzeń - cokół na kółkach umożliwiający łatwe przemieszczanie oraz stopkach z możliwością regulacji Forma dostawy Kod katalogowy Do samodzielnego złożenia szer. KG 50 Wymiary w mm wys. Wewnętrzne Nośność głęb. Wysokość w U Media Rack WM-9U Media Rack WM Drzwi do Media Rack FL/WM Drzwi dostępne jako opcja 9U 6U 3

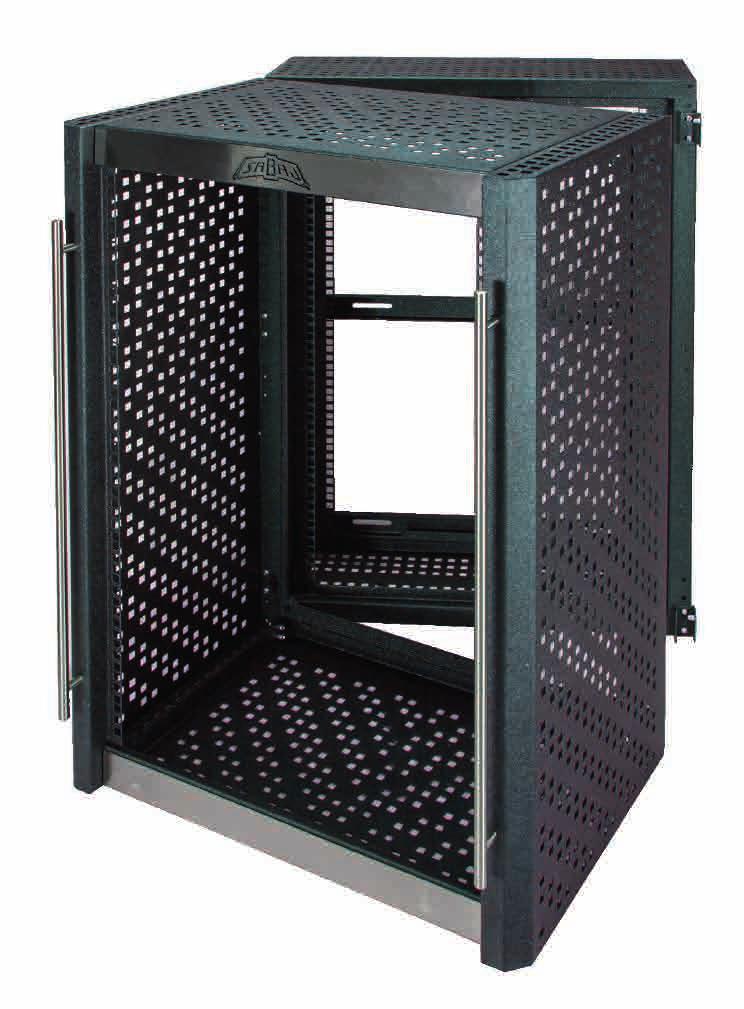

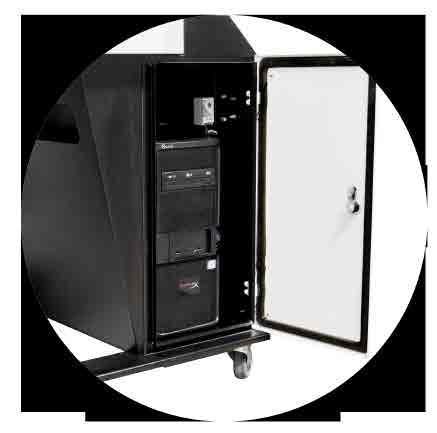

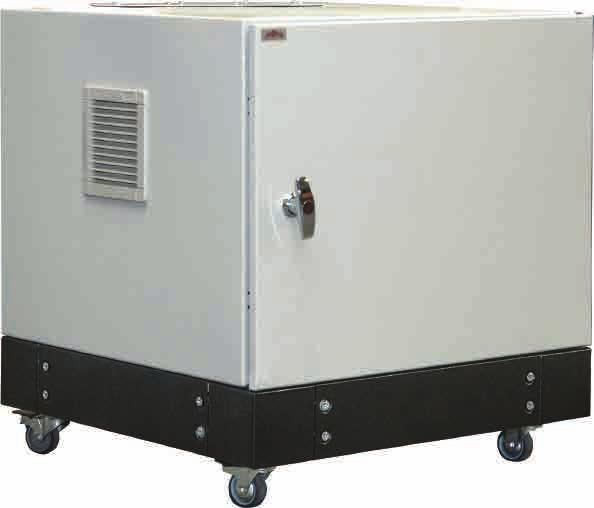

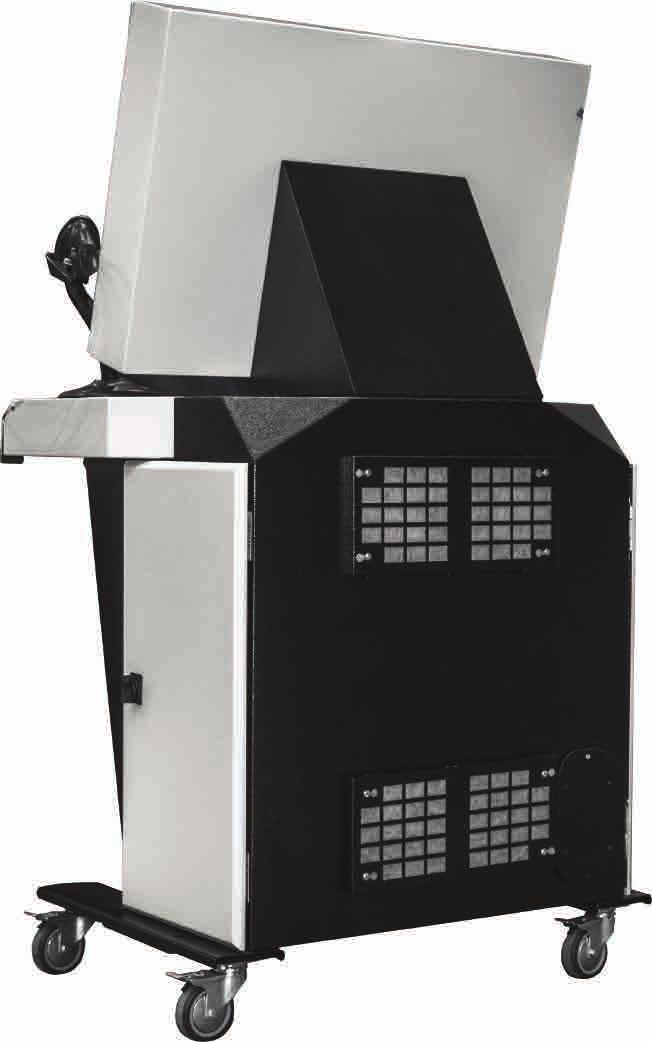

116 Obudowa przemysłowa na komputer OPC- *zestaw obudowy nie zawiera czytnika kodów kreskowych. Zastosowanie: Obudowa przemysłowa na komputer OPC to mobilna stacja komputerowa. Jej konstrukcja umożliwia zabezpieczenie zespołu komputerowego pracującego w trudnych warunkach. Szafa umożliwia zamontowanie panelu wentylacyjnego w celu poprawienia chłodzenia. Charakterystyka konstrukcji: Dostępne kolory RAL 7035 RAL 9005 Zastosowanie Forma dostawy Towar złożony Klasa ochrony - konstrukcja spawana oraz skręcania - możliwość swobodnego przemieszczania Wewnętrzne IP przepusty kablowe w osłonie tylnej - wysuwana półka pod urządzenia sterujące - możliwość montażu dodatkowego chłodzenia - możliwość montażu monitora LCD do 24 cali - osłony zamykane na klucz Kod katalogowy OPC- Wymiary w mm szer. wys. głęb

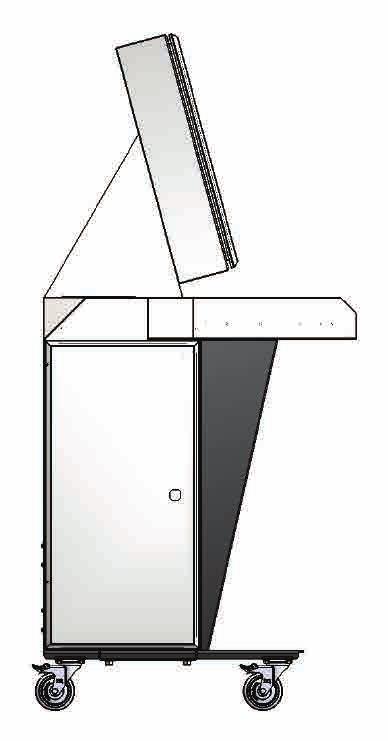

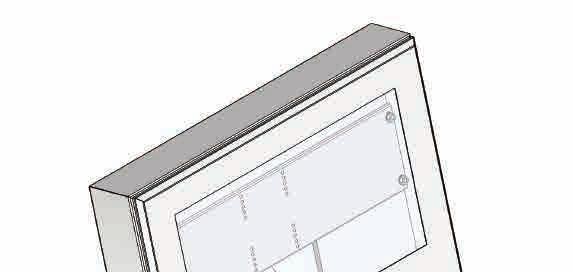

117 6 OPC- Obudowa przemysłowa na komputer A 60 Osłony otwierane na klucz A Otwierane osłony na klucz Wysuwana półka na klawiaturę i mysz Otwory wentylacyjne z możliwością montażu panelu wentylacyjnego 2W Kod panelu: ,

118 Obudowa na akcesoria OPC--SD Obudowa przemysłowa OPC-SD to mobilna stacja pod urządzenia dodatkowe do komputera. Jej konstrukcja umożliwia zabezpieczenie urządzenia dodatkowego takiego jak np. drukarka pracującego w trudnych warunkach. Umieszczone wewnątrz obudowy profile umożliwiają montaż akcesoriów co 25 mm. Charakterystyka: - konstrukcja skręcania - możliwość swobodnego przemieszczania - przepusty kablowe na dole i górze - możliwość montażu dodatkowego chłodzenia - możliwość montażu akcesoriów 9 calowych - drzwi zamykane na klucz B Przykładowa konfiguracja Y A A Y G K M S Kod półki Kod cokołu Kod SWK S COK SWK9-6U-400-DS-W S COK SWK9-6U--DS-W S S COK COK SWK9-9U-400-DS-W SWK9-9U--DS-W B S S COK COK SWK9-2U-400-DS-W SWK9-2U--DS-W S S COK COK SWK9-5U-400-DS-W SWK9-5U--DS-W S S COK COK SWK9-8U-400-DS-W SWK9-8U--DS-W M K G S PRZEKRÓJ B-B 48 PRZEKRÓJ A-A 6

119 WR9-42U-CPU Szafa 9 na komputer Zastosowanie: Dostępne kolory Forma dostawy Obudowa przemysłowa na komputer WR 42U 66-CPU to pyłoszczelna szafa przeznaczona na stacje komputerową. Została podzielona na trzy niezależne części, górna zamykana przeszklonymi drzwiczkami służy do montażu monitora LCD. Dolna zamykana pełnymi drzwiczkami służy do bezpiecznego przechowywania jednostki PC, możliwe jest również zamontowanie w niej dodatkowe układu chłodzącego. Środkowa część to otwierana półka przeznaczona pod urządzenia sterujące takie jak np. klawiatura i mysz. Charakterystyka konstrukcji: - konstrukcja ramowa, składana - niezależny podział trzysekcyjny - przepusty kablowe w osłonie tylnej - wysuwana półka pod urządzenia sterujące - możliwość montażu dodatkowego chłodzenia - możliwość montażu monitora LCD do 20 cali - możliwy stopień ochrony IP65 przy usunięciu kratek wentylacyjnych - możliwość montażu dodatkowego chłodzenia - możliwość montażu monitora LCD do 24 cali - osłony zamykane na klucz Zastosowanie Nośność RAL 7035 KG Kod katalogowy Wewnętrzne WR9-42U-66-CPU szer. Klasa ochrony IP 5 4 Wymiary w mm wys. Towar złożony głęb. Wysokość w U U 7

120 Szafa 9 na komputer WR9-42U-CPU

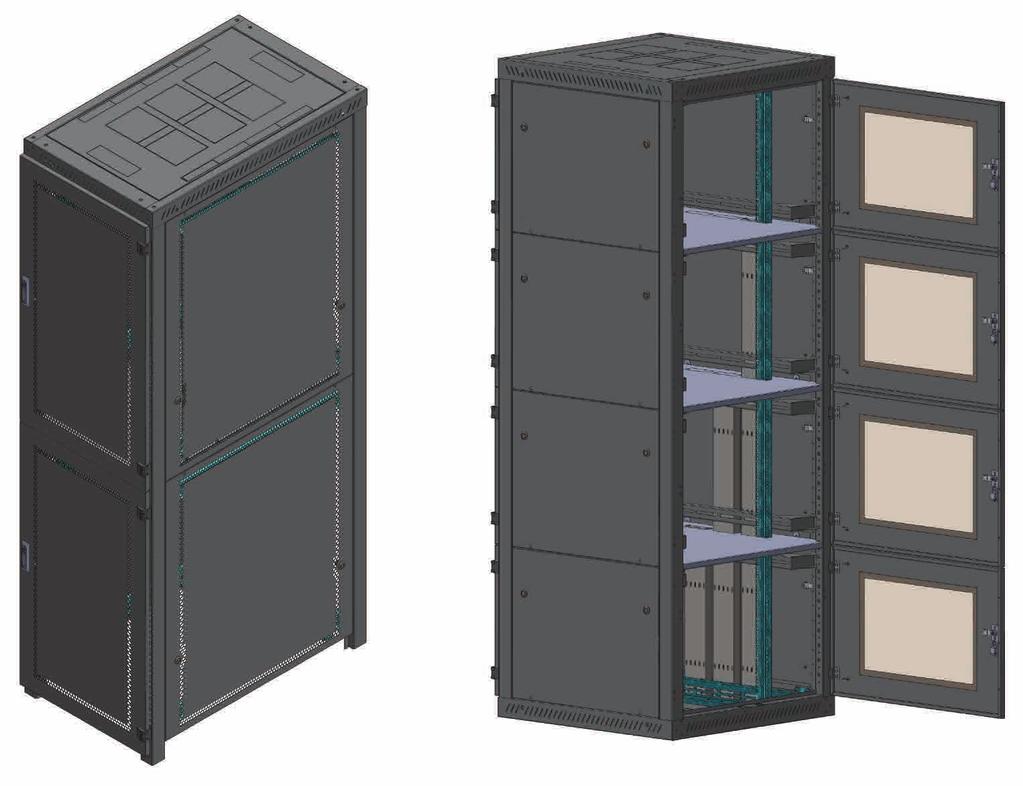

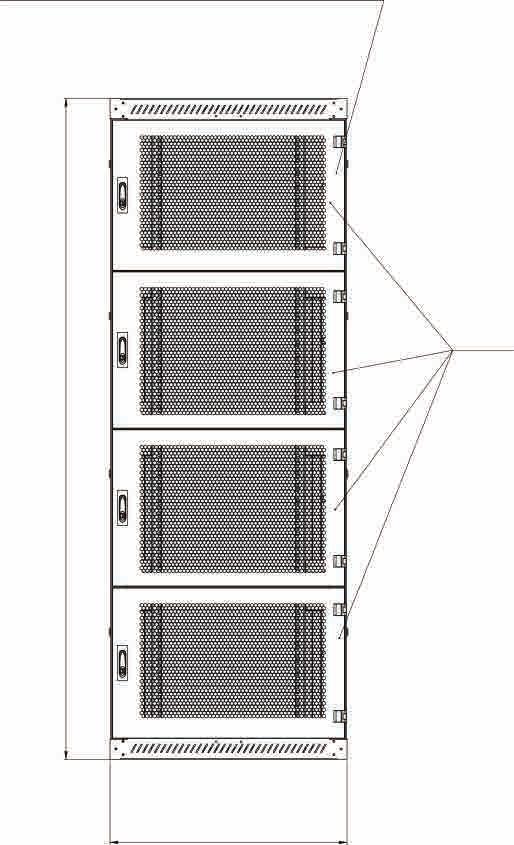

121 ACE9-KOL Szafa kolokacyjna 9 Zastosowanie: Forma dostawy Zastosowanie Szafa kolokacyjna dzięki niezależnemu podziałowi poziomemu umożliwia dostęp do każdej z sekcji podziału osobnymi drzwiami. Poszczególne przedziały wewnątrz szafy oddziela pozioma przegroda, przykręcana do szkieletu. Każda sekcja posiada niezależny przedział kablowy po obu stronach obudowy oraz stelaż 9". Wprowadzenie kabli do szafy możliwe jest od dołu lub od góry. Boki szaf otwierane za pomocą zamków posiadają perforacje; drzwi przednie i tylne wykonane z blachy stalowej perforowanej. Nośność Towar złożony IP 3 0 Wewnętrzne Klasa ochrony Dla drzwi z szybą Charakterystyka konstrukcji: - konstrukcja ramowa, składana - niezależny podział na sekcje poziome - przepusty kablowe w dole szafy - drzwi oraz boki perforowane - możliwe zamówienie wg. specyfikacji klienta KG IP 2 0 Dla drzwi z perforacją 9

122 Szafa kolokacyjna 9 ACE9-KOL Niezależny podział na sekcje poziome Drzwi perforowane lub z szybą Osobne korytka kablowe dla każdej sekcji Boki pełne lub perforowane Kod katalogowy ACE9-KOL-2x23U ACE9-KOL-4xU Szerokość [mm] Podział Drzwi [U] Wysokość sekcji wewnętrznych [mm] Wysokość sekcji zewnętrznych [mm] x23U x 063 Wysokość [mm] 2233 Głębokość [mm] 000 4xU

123 ACE9-KOL Szafa kolokacyjna 9 Drzwi przednie standard - perforacja Osłony boczne standard - pełne 4xU 2233=47U Tył standard - drzwi pełne Możliwe wykonanie innych konfiguracji drzwi przednich i tylnych, a także osłon bocznych - na specjalne zamówienie

124 szafy rozdzielaczy ogrzewania podłogowego

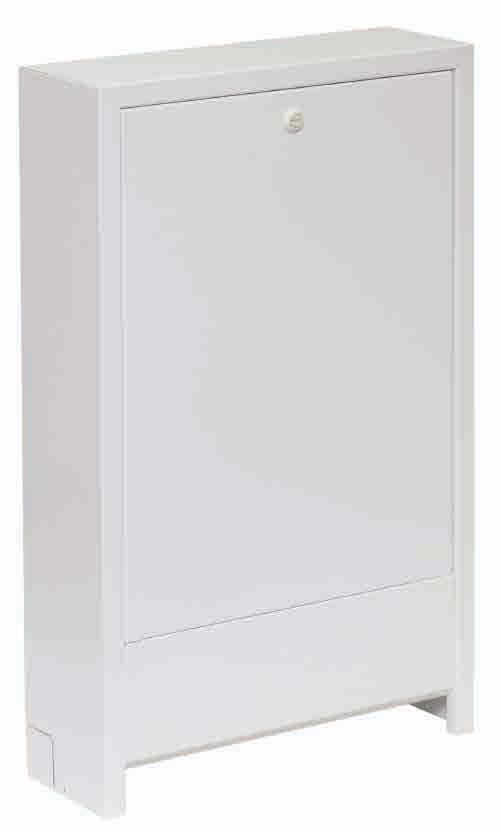

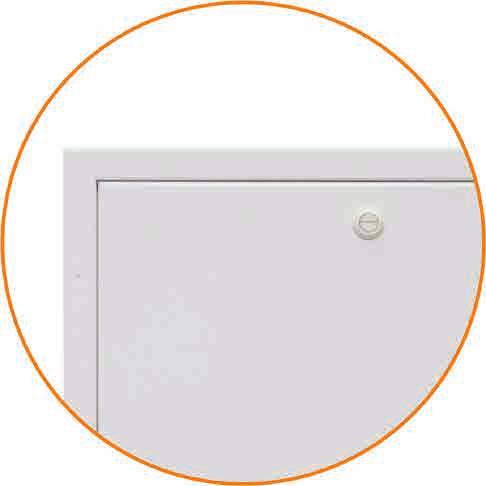

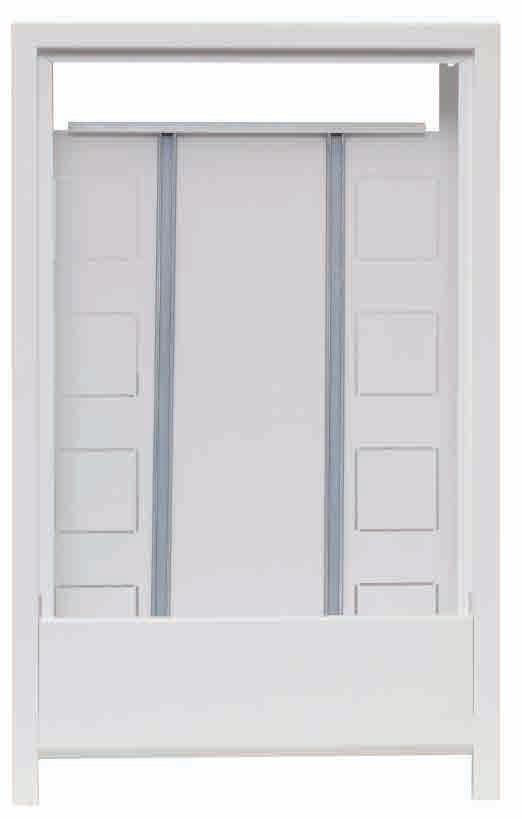

125 NS Szafka osłonowa do rozdzielaczy MONTAŻ NATYNKOWY RAL 9003 IP 2 Cechy: - konstrukcja z blachy malowanej - przeznaczona do montażu rozdzielaczy ogrzewania instalacji C.O. - wykonana w kolorze białym RAL zamek z tworzywa na śrubokręt płaski lub monetę TYP/NR. KAT. Ilość obwodów Szerokość [mm] A Wysokość [mm] B Głębokość [mm] C NS NS NS-2 NS-3 NS NS NS

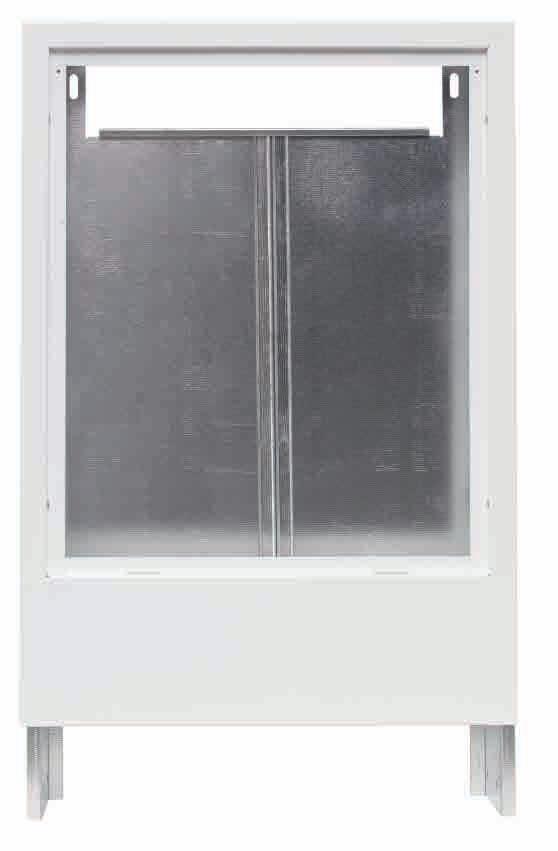

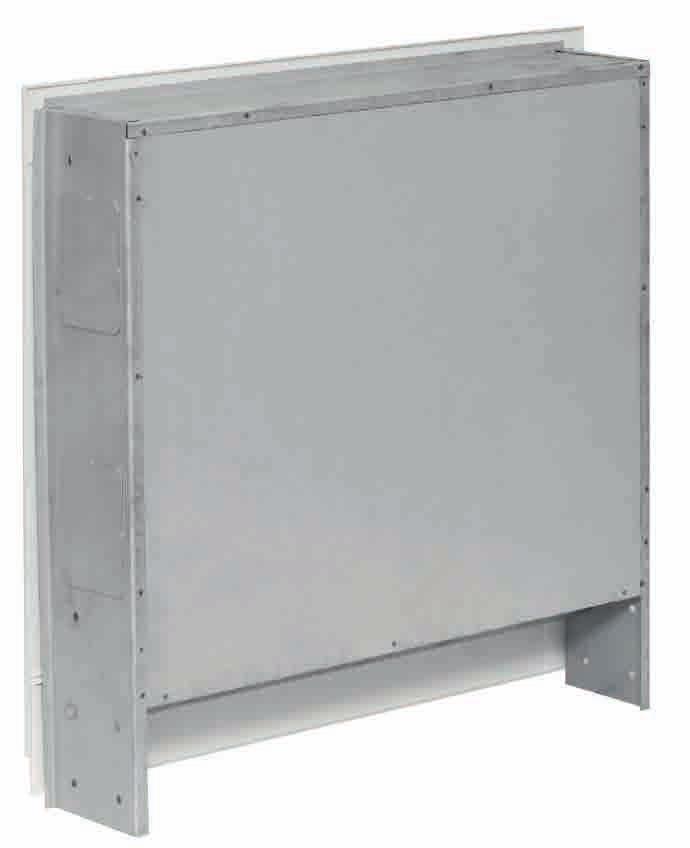

126 Szafka osłonowa do rozdzielaczy NS A B B C 24

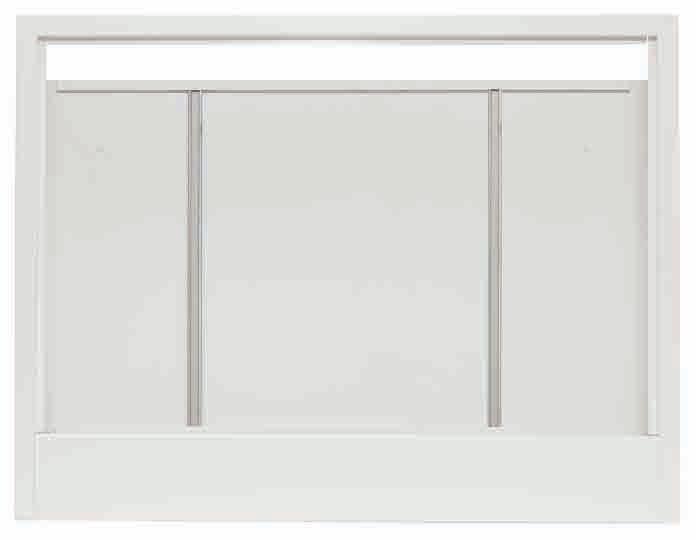

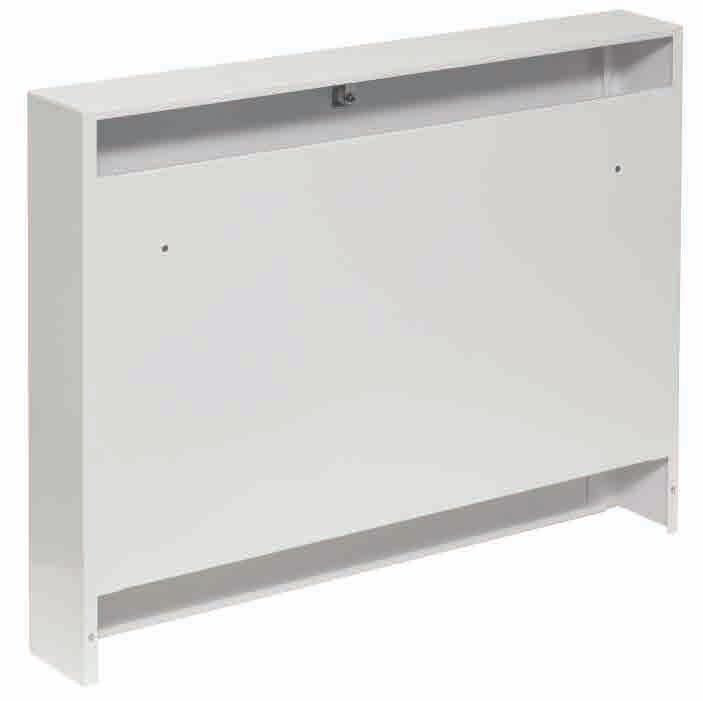

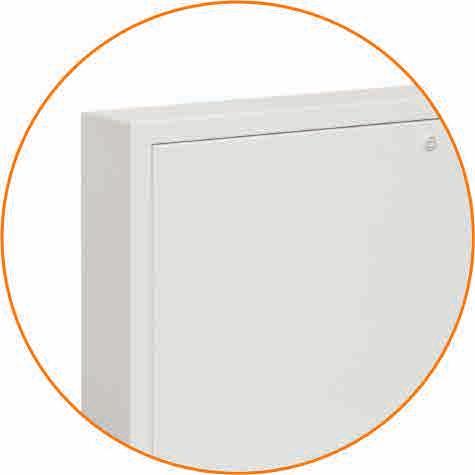

127 NSM Szafka osłonowa do rozdzielaczy MONTAŻ NATYNKOWY RAL 9003 IP 2 Cechy: - konstrukcja z blachy malowanej - przeznaczona do montażu rozdzielaczy ogrzewania instalacji C.O. - wykonana w kolorze białym RAL zamek z tworzywa na śrubokręt płaski lub monetę TYP/NR. KAT. Ilość obwodów Szerokość [mm] Wysokość [mm] Głębokość [mm] NSM NSM NSM-2 NSM-3 NSM NSM

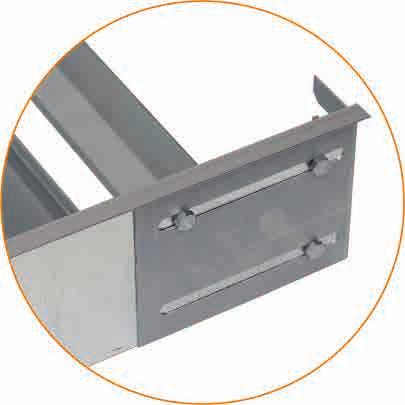

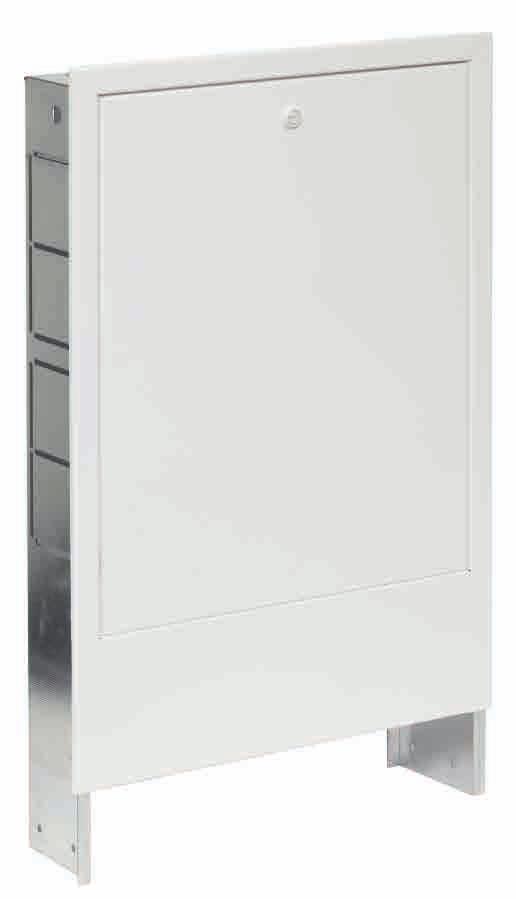

128 Szafka dla rozdzielaczy ogrzewania podłogowego SP MONTAŻ PODTYNKOWY RAL 9003 IP 2 Cechy: - korpus ze stali ocynkowanej, część frontalna ze stali malowanej - przeznaczona do montażu rozdzielaczy ogrzewania instalacji C.O. - wykonana w kolorze białym RAL zamek z tworzywa na śrubokręt płaski lub monetę TYP/NR. KAT. Ilość obwodów Szerokość [mm] A Wysokość [mm] B Głębokość [mm] C SP SP SP-2 SP-3 SP SP SP

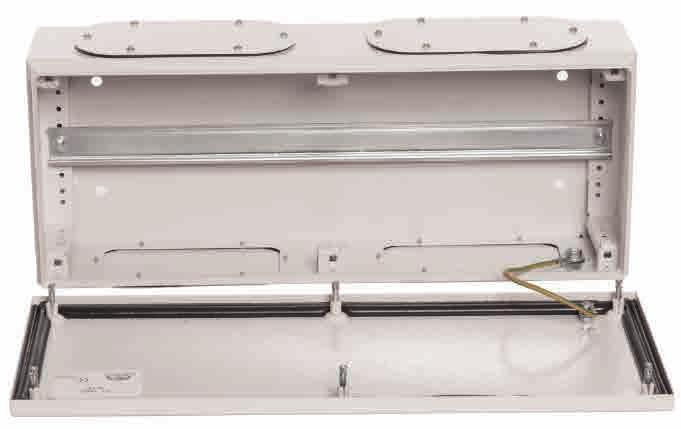

129 SP Szafka dla rozdzielaczy ogrzewania podłogowego C A B B C 27

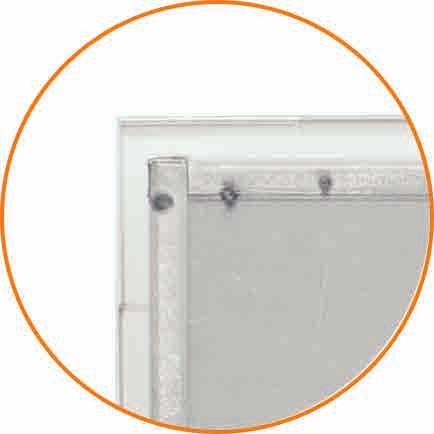

130 Szafka dla rozdzielaczy ogrzewania podłogowego SPM MONTAŻ PODTYNKOWY RAL 9003 IP 2 Cechy: - korpus ze stali ocynkowanej, część frontalna ze stali malowanej - przeznaczona do montażu rozdzielaczy ogrzewania instalacji C.O. - wykonana w kolorze białym RAL zamek z tworzywa na śrubokręt płaski lub monetę TYP/NR. KAT. Ilość obwodów Szerokość [mm] A Wysokość [mm] B Głębokość [mm] C SPM SPM SPM-2 SPM-3 SPM SPM

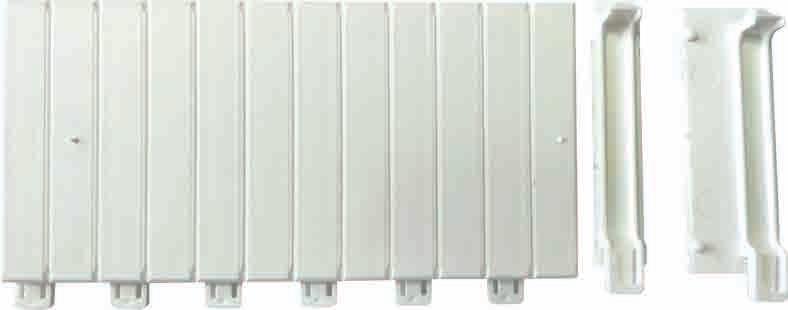

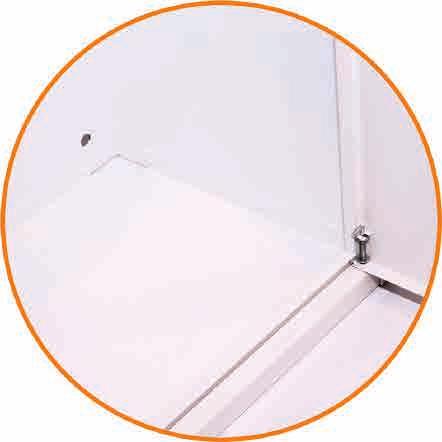

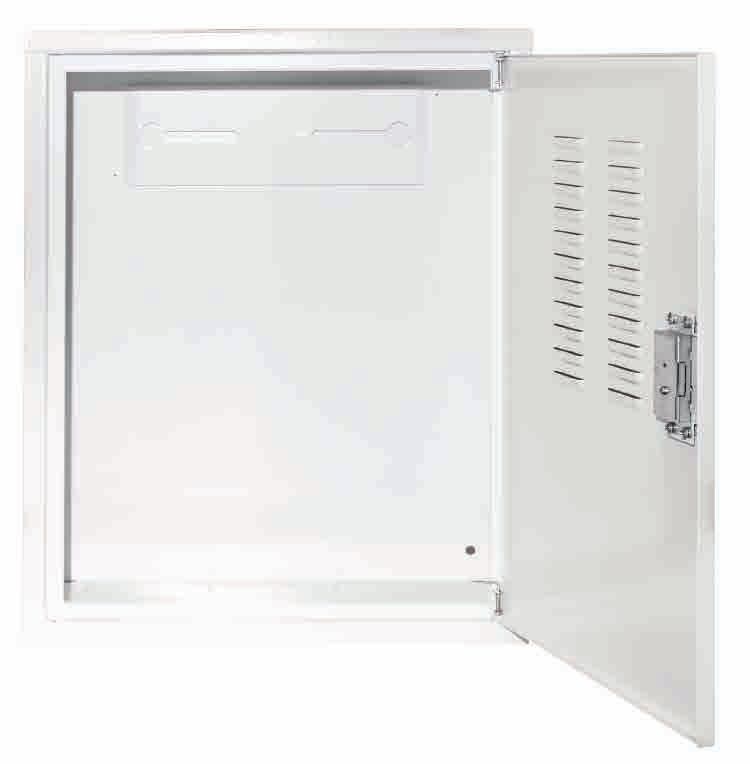

131 SWS Szafka wodomierzowa MONTAŻ NATYNKOWY RAL 9003 IP 2 Cechy: - konstrukcja z blachy malowanej - przeznaczona do montażu instalacji gazowej oraz wodomierzy - wykonana w kolorze białym RAL zamek na kluczyk TYP/NR. KAT. Szerokość [mm] Wysokość [mm] Głębokość [mm] SWS SWS SWS SWS-832 SWS SWS

132 akcesoria

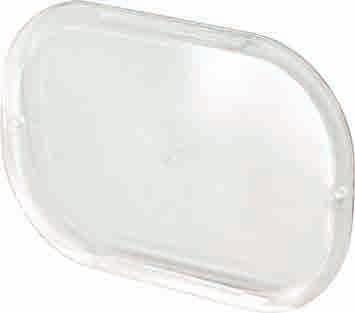

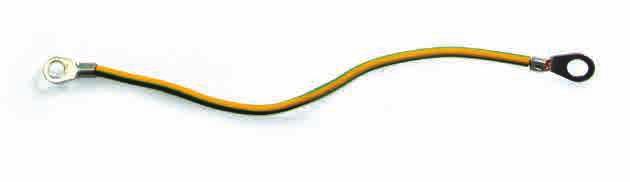

133 przewody ochronne, zaślepki, szyba ochronna AKCESORIA Zaślepka szyn TH Nr kat.: Paczka 60 szt. Połączone w pakiety po 6 szt. Przewód ochronny Nr kat.: Średnica oczka 4.3 mm wewn. 9.8 mm zew. Nr kat.: Dostępne długości: 8cm Dostępne długości: 30cm, 35cm, 45cm, 50cm Szyba owalna do rozdzielni nn typ RL, NRL Nr kat.:

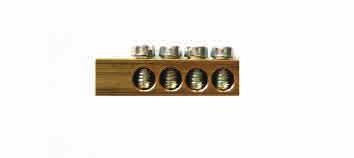

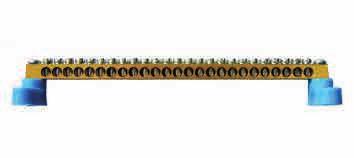

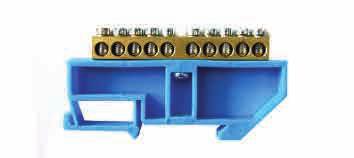

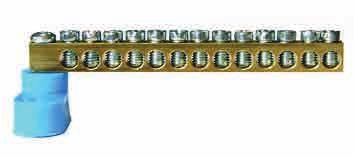

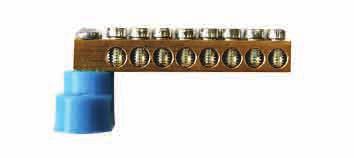

134 AKCESORIA szyny zaciskowe Szyny zaciskowe Kod Opis Max. średnica przewodów Ilość torów L_U Listwa przyłączeniowa 4-torowa 5,5 mm 4 U ,5 Listwy na izolatorach płaskich Kod Opis Max. średnica przewodów Ilość torów LZP LZP-4-0-6,5 LZP LZP LZP Listwa zerowa na izolatorach płaskich 7-torowa Listwa zerowa na izolatorach płaskich 8-torowa Listwa zerowa na izolatorach płaskich 3-torowa Listwa zerowa na izolatorach płaskich 9-torowa Listwa zerowa na izolatorach płaskich 25-torowa 5,5 mm 5,5 mm 5,5 mm 5,5 mm 5,5 mm , Listwy na szynę euro Kod Opis Max. średnica przewodów Ilość torów E ,5 LZE ,5 LZE N Listwa zerowa na szynie euro 7-torowa Listwa zerowa na szynie euro 8-torowa 5,5 mm 5,5 mm 7 8 LZE Z Listwa zerowa na szynie euro 8-torowa 5,5 mm 8 LZE N Listwa zerowa na szynie euro 2-torowa 5,5 mm 2 LZE Z Listwa zerowa na szynie euro 2-torowa 5,5 mm 2 E E

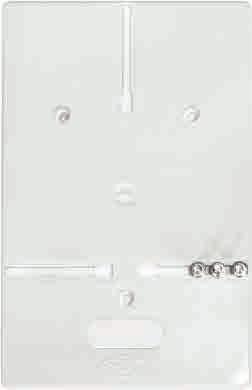

135 szyny zaciskowe, podstawy liczników AKCESORIA Szyny zaciskowe Wykonanie zgodnie z normą PN-EN Zastosowanie: Szyny zaciskowe przeznaczone są do podłączenia zasilania sąsiadujących ze sobą modułowych aparatów elektrycznych w różnych rodzajach rozdzielnic elektrycznych. Charakterystyka techniczna: Napięcie znamionowe izolacji: Prąd zwarciowy krótkotrwały: Stopień zanieczyszczenia: Prąd znamionowy ciągły: Ui = 500V Iu = 0kA 3 In < 00A Szyna zaciskowa - widełki RST SYMBOL DŁUGOŚĆ (mm) ILOŚĆ ZACISKÓW PRZEKRÓJ (mm 2 ) / OBCIĄŻALNOŚĆ (A) Ilość torów L F-200W /60 F-000W /80 3F-200W /60 3 3F-00W /80 3 F - JEDNOTOROWA 3F - TRÓJTOROWA Szyna zaciskowa - prosta SYMBOL DŁUGOŚĆ (mm) ILOŚĆ ZACISKÓW PRZEKRÓJ (mm 2 ) / OBCIĄŻALNOŚĆ (A) Ilość torów L F-200P /60 F-000P /80 3F-200P /60 3 3F-000P /80 3 F - JEDNOTOROWA 3F - TRÓJTOROWA Podstawa licznika -fazowego Nr kat.: Nr kat.: Podstawa licznika 3-fazowego 33

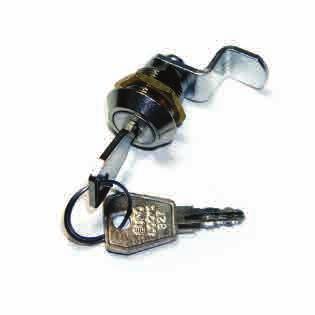

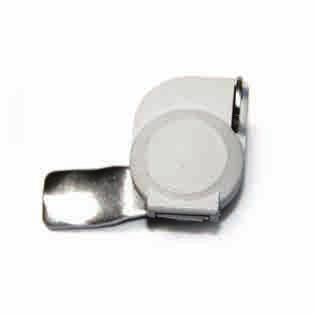

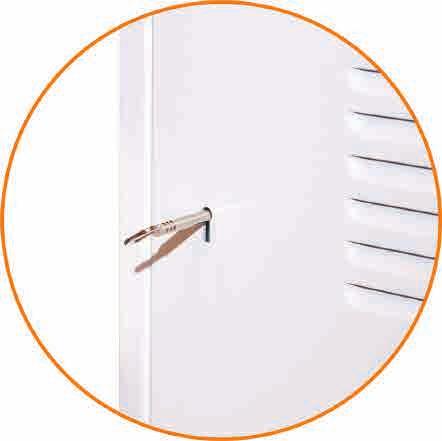

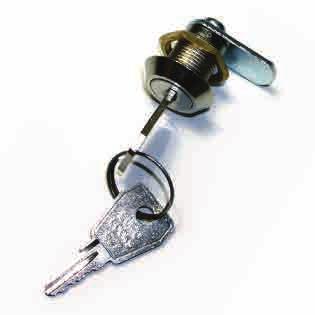

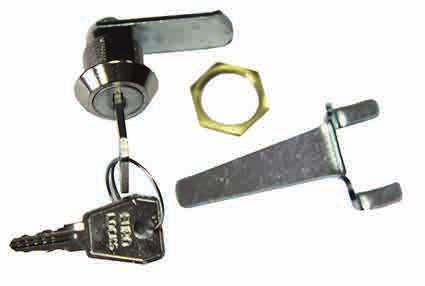

136 AKCESORIA zamki Zamek na klucz ( system) Zamek na klucz ( system) do rozdzielni typu RP i RL i drzwi rewizyjnych typu RD do rozdzielni typu NRP i NRL Nr kat.: Nr kat.: Zamek do RPT i FibeRPT Nr kat.: Z-K-RPT Zamek IP65 z plombą Do obudów RH Nr kat.: Zamek Master Key KR-35 z kluczem Nr kat.: Z-KR-35 34

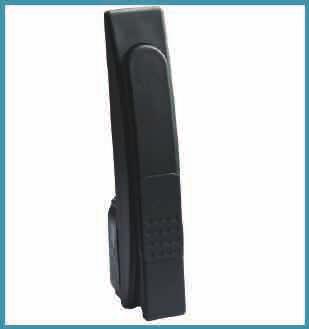

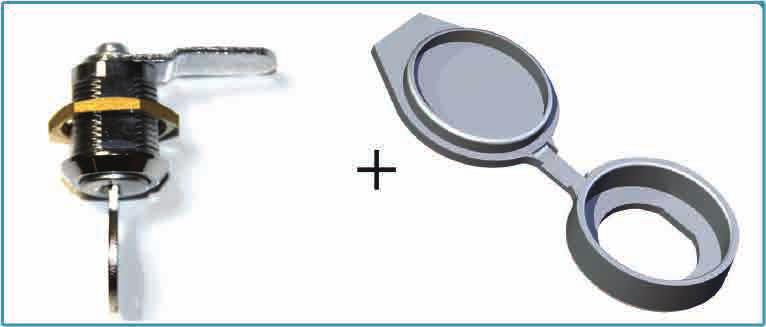

137 AKCESORIA zamki zamki i klucze AKCESORIA IP65 Nazwa Nr. kat. Nazwa Nr. kat. Nr. kat. Nazwa Nr. kat. Nr. kat. Zamek ze stali nierdzewnej Zamek-SS-J45 Zamek baskwilowy Zamek baskwilowy RS RS Zamek baskwilowy Zamek baskwilowy RS RS Wkładka patentowa WRS-D5 RS-400, RS-750 WKL-PAT-WRS-P RS-400, RS-750 Kluczyk nr 333 TYP/NR. KAT Nr. Kat. Nazwa Nr. kat. Nazwa Nr. kat. Zamek do szaf RH Zamek patentowy z kluczem 8-57 Klucz do Zamka IP RS-0050 Zamek patentowy Pasuje do obudów typ: RH Stosowany także ścianach bocznych i tylnych ACE, DELTA, BETA-LIGHT Kod klucza Nazwa Nr. kat KLT KLKW RS

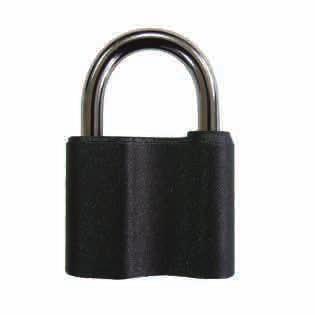

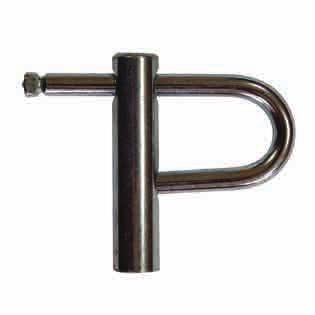

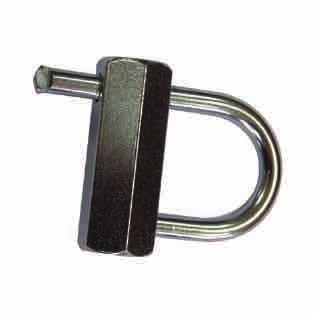

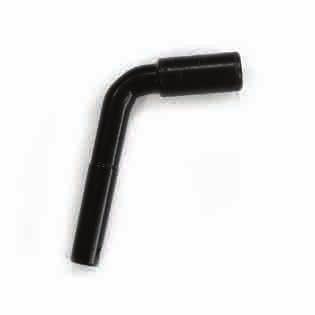

138 23 AKCESORIA kłódki Kłódka K4 trójkąt Klucz do kłódki K4 trójkąt Nr kat.: Nr kat.: Kłodka K4 prostokąt Klucz do kłódki K4 prostokąt Kłódka K22 Klucz do kłódki K Kłódka 50/7 Klucz do kłódki 50/ Nr kat.: Nr kat.: Nr kat.: Nr kat.: Nr kat.: Nr kat.:

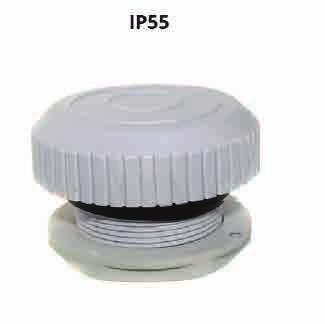

139 korytka kablowe, odpływy kondensatu parowego AKCESORIA KORYTKA KABLOWE TYP/NR. KAT Typ Wymiary Kolor Palność szer. wys. dł. RS-KG-040 korytko RS-KG-2525 korytko RS-KG-2540 RS-KG-4040 RS-KG-6040 korytko korytko korytko SZARY UL94V0 RS-KG-8040 korytko IP 66 ODPŁYWY KONDENSATU PAROWEGO TYP/NR. KAT Średnica otworu Tworzywo Kolor IP RS-00 60mm x 37mm UL94V0 SZARY 68 IP 55 37

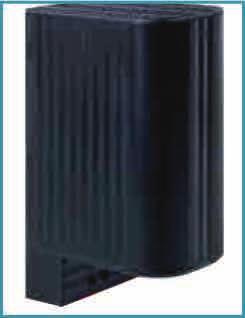

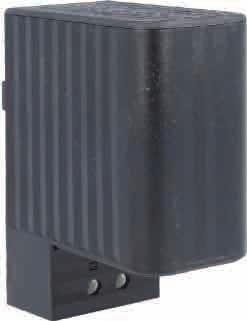

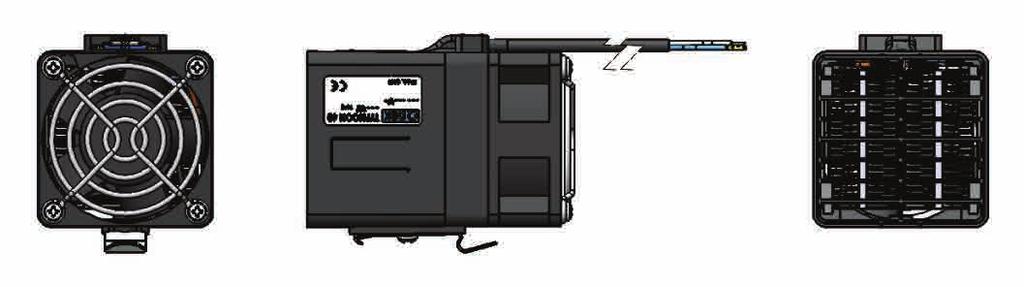

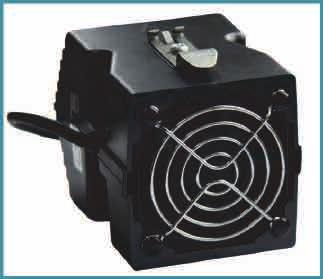

140 AKCESORIA ogrzewacze, elementy grzejne 50 W 00 W 0 W OGRZEWACZE PÓŁPRZEWODNIKOWE TYP/NR. KAT Wymiary Moc grzewcza Max. prąd załączenia Napięcie pracy Rodzaj i klasa ochronności szer. wys. głęb. RS W,0A RS W 2,5A RS-002 RS-003 RS W 00W 50W 2,5A 4,5A 8,0A V IP20 (podwójna izolacja) ELEMENTY GRZEJNE Z WENTYLATOREM TYP/NR. KAT Wymiary Nominalna moc wyjściowa Nominalna moc wejściowa Szczelność przekr. dł. RS-0999 GRZAŁKA 00W 6x6mm 93mm 00W RS-0990 GRZAŁKA 200W 6x6mm 93mm 200W 5V-230V IP 20 RS-00 GRZAŁKA 500W 6x6mm 93mm 400W 38

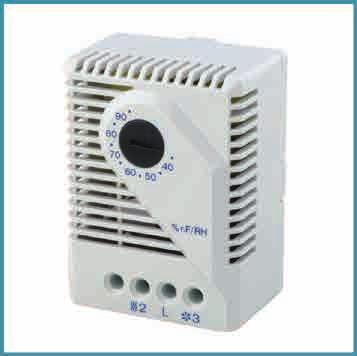

141 termostaty, kratka wentylacyjna, wentylatory AKCESORIA TERMOSTAT NO DO STEROWANIA WENTYLACJĄ TERMOSTAT NC DO STEROWANIA OGRZEWANIEM TERMOSTATY/HIGROSTATY HIGROSTAT TYP/NR. KAT Typ Ochrona Żywotność Zakres pomiaru Moc załączenia Termostat NO do sterowania wentylacją IP 20 >00,000 cykli RS-0 Termostat NC do sterowania ogrzewaniem Higrostat 0-60% RH IP 20 IP 20 >00,000 cykli >00,000 cykli 0-60C 6A, 250V, AC RS-050 Termostat grzewczo-wentylacyjny IP 20 >00,000 cykli UCHWYT (pasuje do szaf DELTA i HD) Nazwa Nr. Kat. KRATKI WENTYLACYJNE Uchwyt na szynę montażową RS-358 Nazwa Nr. Kat. kpl. 2 sztuki Filtr wlotowy 250x250x28 Filtr wlotowy 50x50x28 RS-525 RS- WENTYLATORY Z FILTREM TYP/NR. KAT Zasilanie Wydajność Ochrona Otwór montażowy RS m3/h 25x25mm RS-800 RS-8002 AC 230V 20m3/h 240m3/h IP 54 77x77mm 223x223mm RS m3/h 29x29mm 39

142 AKCESORIA złączki ZUG, płytki skrajne ZŁĄCZKI ZUG TYP Nr. Kat. Wymiary Kolor szer. dł. odiz. przekr. zn. Złączka szynowa gintowana RS-ZUG-G2,5ZO 5,2 8 2,5mm2 Złączka szynowa gintowana Złączka szynowa gintowana RS-ZUG-G4ZO RS-ZUG-G0ZO 6, mm2 0mm2 żółty Złączka szynowa gintowana RS-ZUG-G6ZO 2 2 6mm2 Złączka szynowa gintowana RS-ZUG-G2,5ZI 5,2 8 2,5mm2 Złączka szynowa gintowana Złączka szynowa gintowana RS-ZUG-G4ZI RS-ZUG-G0ZI 6, mm2 0mm2 zielony Złączka szynowa gintowana RS-ZUG-G6ZI 2 2 6mm2 Złączka szynowa gintowana RS-ZUG-G2,5NB 5,2 8 2,5mm2 Złączka szynowa gintowana Złączka szynowa gintowana RS-ZUG-G4NB RS-ZUG-G0NB 6, mm2 0mm2 niebieski Złączka szynowa gintowana RS-ZUG-G6NB 2 2 6mm2 Złączka szynowa gintowana RS-ZUG-G2,5CRW 5,2 8 2,5mm2 Złączka szynowa gintowana Złączka szynowa gintowana RS-ZUG-G4CRW RS-ZUG-G0CRW 6, mm2 0mm2 czerwony Złączka szynowa gintowana RS-ZUG-G6CRW 2 2 6mm2 PŁYTKA SKRAJNA TYP Nr. Kat. Wymiary Płytka skrajna do: Kolor szer. Płytka skrajna RS-ZUG-PS-4ZO ZUG-G2,5 i ZUG-G4 Płytka skrajna RS-ZUG-PS-0ZO ZUG-G0 żółty Płytka skrajna RS-ZUG-PS-6ZO ZUG-G6 Płytka skrajna RS-ZUG-PS-4NB ZUG-G2,5 i ZUG-G4 Płytka skrajna RS-ZUG-PS-0NB ZUG-G0 niebieski Płytka skrajna RS-ZUG-PS-6NB ZUG-G6 Płytka skrajna RS-ZUG-PS-4CRW ZUG-G2,5 i ZUG-G4 Płytka skrajna RS-ZUG-PS-0CRW ZUG-G0 czerwony Płytka skrajna RS-ZUG-PS-6CRW ZUG-G6 Płytka skrajna RS-ZUG-PS-4ZI ZUG-G2,5 i ZUG-G4 Płytka skrajna RS-ZUG-PS-0ZI ZUG-G0 zielony Płytka skrajna RS-ZUG-PS-6ZI ZUG-G6 40

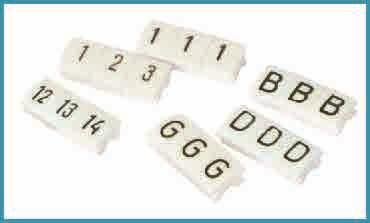

143 trzymacze KU, oznaczniki AKCESORIA TRZYMACZE KU TYP/NR. KAT Wymiary Płytka skrajna do: Kolor szer. Trzymacz RS-KU-/35ZO 0 TS-35 Trzymacz RS-KU-2/35ZO 0 TS-35 żółty Trzymacz RS-KU-3/35ZO 3 TS-35, TS2X35AI (od strony ramion) Trzymacz RS-KU-/35ZI 0 TS-35 Trzymacz RS-KU-2/35ZI 0 TS-35 zielony Trzymacz RS-KU-3/35ZI 3 TS-35, TS2X35AI (od strony ramion) Trzymacz RS-KU-/35NB 0 TS-35 Trzymacz RS-KU-2/35NB 0 TS-35 niebieski Trzymacz RS-KU-3/35NB 3 TS-35, TS2X35AI (od strony ramion) Trzymacz RS-KU-/35CW 0 TS-35 Trzymacz RS-KU-/35CW 0 TS-35 czerwony Trzymacz RS-KU-/35CW 3 TS-35, TS2X35AI (od strony ramion) OZNACZNIKI DK/Z-6 TYP/NR. KAT Materiał izolacyjny Nadruk Temp. otoczenia Kolor Opakowanie D H S0 0...T D H S 20...T OZNACZNIK PCW, SAMOGASNĄCY D D D D D D H H H H H H S S S S S S T T T7-30 do 00C Biały 250 szt D H S T D H S OZNACZNIKI DK/Z-5 TYP/NR. KAT Materiał izolacyjny Nadruk Temp. otoczenia Kolor Opakowanie L......L D0 /...0/ L L D OZNACZNIK DK/Z-5/5-72 PCW, SAMOGASNĄCY :...0: ,...0, ~... 0~ ;...0; L L3 L, L2, L L X P E..... p E P E N D D D D D D7-30 do 00C Biały 250 szt. =...0=..... P P D8...ma BEZ D9 4

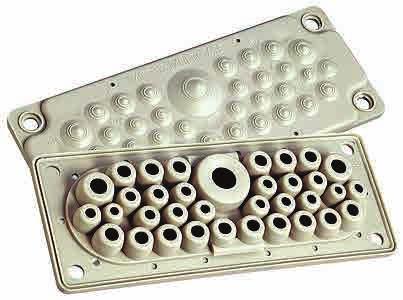

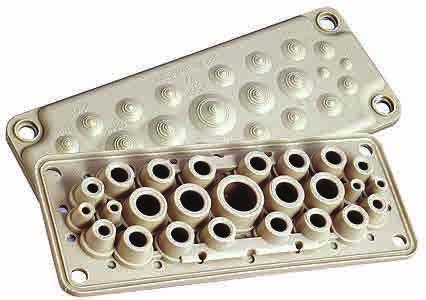

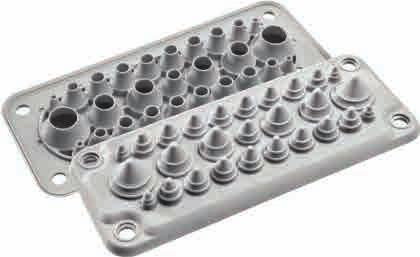

144 AKCESORIA dławiki, przelotki kablowe B A DŁAWIKI/PRZEPUSTY SCHODKOWE TYP/NR. KAT Kolor Wymiary w mm A B C Średnica przewodu C RS-6700 szary RS-670 szary RS-6702 szary RS-6703 szary RS-6704 szary 48 57, Dławik gumowy RS-6733 PRZEPUST SCHODKOWY FI 22 PRZEPUST SCHODKOWY FI 28 PRZEPUST SCHODKOWY FI 33 PRZEPUST SCHODKOWY FI 37 czarny czarny czarny czarny czarny 33 39,6 23, , , Przepusty schodkowe PRZEPUSTY KABLOWE - MULTIGATE do szaf DELTA/RH/RH INOX/HD TYP/NR. KAT Liczba przewodów Kolor Ochrona 2x200-26mm 4x4-20mm RS-MC-25/27 3x0-4mm 4x5-6mm 27 przewodów x7-32mm 2x2-8mm RS-MC-35/37 6x0-4mm 4x8-2mm 4x6-0mm 37 przewodów x20-26mm 4x4-20mm SZARY IP 66 RS-MC-25 2x0-4mm 4x8-2mm 4x5-7mm 25 przewodów x7-32mm 2x2-8mm RS-MC-35 6x0-4mm 4x8-2mm 2x6-0mm 35 przewodów 42

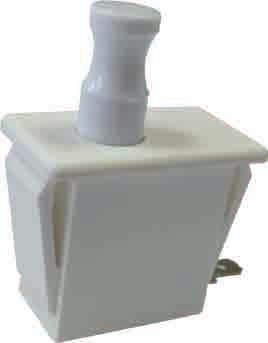

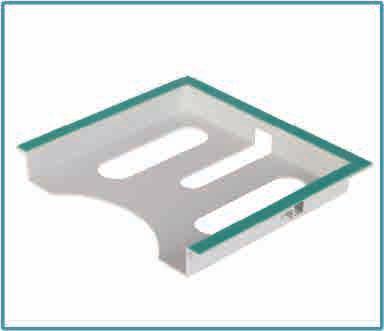

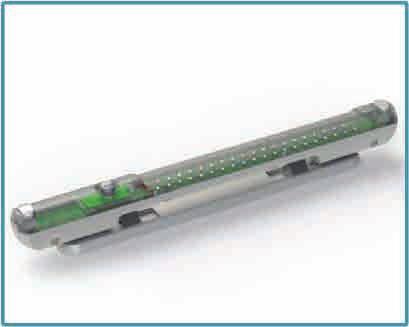

145 oświetlenie do szaf, czujnik otwarcia drzwi AKCESORIA OŚWIETLENIE DO SZAF TYP/NR. KAT Pobór mocy Jasność Rodzaj źródła Zamocowanie Moc światła załączenia Napięcie RS-005 RS-00 MAX 5W MAX 5W 290 LM 290 LM Diody LED, Kąt św. 20, Kolor św: jasny dzienny temp: 6500k Diody LED, Kąt św. 20, Kolor św: jasny dzienny temp: 6500k Mocowanie śrubowe, M5 otworowanie 250mm Mocowanie magnetyczne IP20/II IP20/II 230V 230V CZUJNIK OTWARCIA DRZWI TYP/NR. KAT Kolor Rodzaj Pasuje do wszystkich stojących szaf serii ACE/DELTA/BETA-LIGHT/WR/HD RS-CD0 biały N/O komplet montażowy w zestawie KIESZEŃ A4 Nazwa Nr. Kat. Kieszeń na dokumentację A4 RS-2900 RAMA WYCHYLNA MRW Wymiar U 6U 9U 2U 5U 8U Kod katalogowy DLT.06.0 DLT DLT DLT DLT Przeznaczenie Szafy DELTA o szerokości, 800 oraz 200 mm Do montażu w szafach DELTA o szerokości oraz 800 mm należy dodatkowo zakupić 4 sztuki: profil wzdłużny RS-PW3723-XX lub profil wzdłużny wzmocniony RS-PWW8723-XX Do montażu w szafach DELTA o szerokości 200 mm należy dodatkowo zakupić 4 sztuki: profil wzdłużny RS-PW3723-XX lub profil wzdłużny wzmocniony RS-PWW8723-XX oraz 2 sztuki: RS-BD5225-XX 43

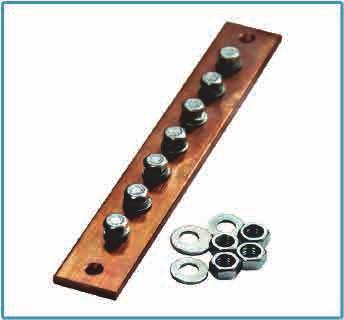

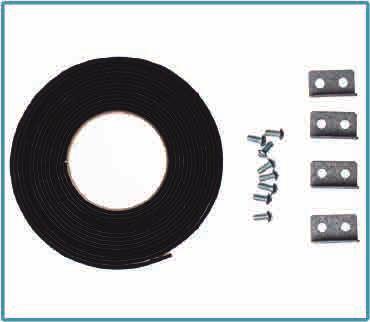

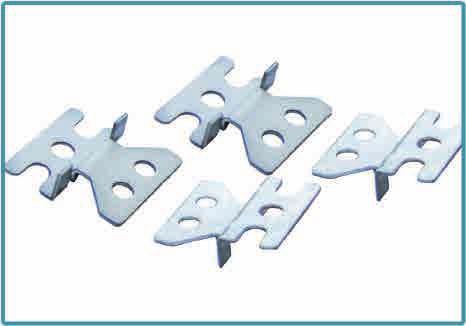

146 AKCESORIA uchwyty transportowe, łączenie szaf, szyny uziemiające, kieszenie, swing frame TYP/NR. KAT Nr. Kat. Nazwa Nr. Kat. Nazwa Nr. Kat. Uchwyt transportowy kpl. 4 szt. RS-3400 Zestaw do łączenia szaf Delta RS-004 Szyny uziemiające RS-05 UCHWYT DO PODWIESZANIA SZAF Nazwa Uchwyt ze stali ocynkowanej Nr. Kat. RS-205 Pasuje do szaf: RH RH-TWIST RH-SS RH-SS-7035 Uchwyt ze stali nierdzewnej RS-206 ZESTAW MONTAŻOWY RAMY WYCHYLNEJ Nazwa Nr. Kat. Szer. szafy [mm] Maskownica dla położenia centralnego (opcja) Maskownica dla położenia lewego/prawego (opcja) Rama wychylna Swing Frame Nr. Kat. Zestaw montażowy SF-ZM-06 brak brak SF-6 Zestaw montażowy 800 SF-ZM SF-MC-800 SF-MLP-800 SF-8 Zestaw montażowy 200 SF-ZM brak brak SF-20 Pasuje do wszystkich stojących szaf serii DELTA Do ramy należy domówić zestaw montażowy, pasujący do szerokości szafy. 44

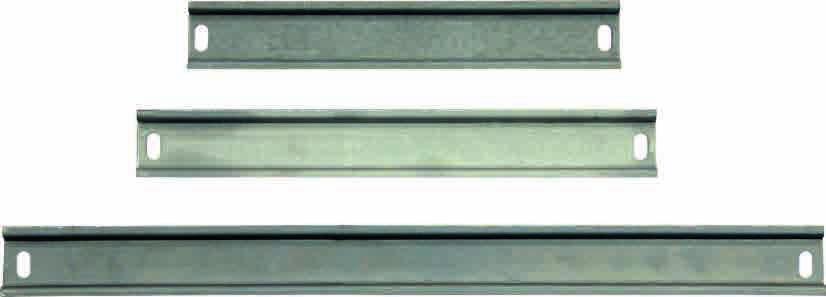

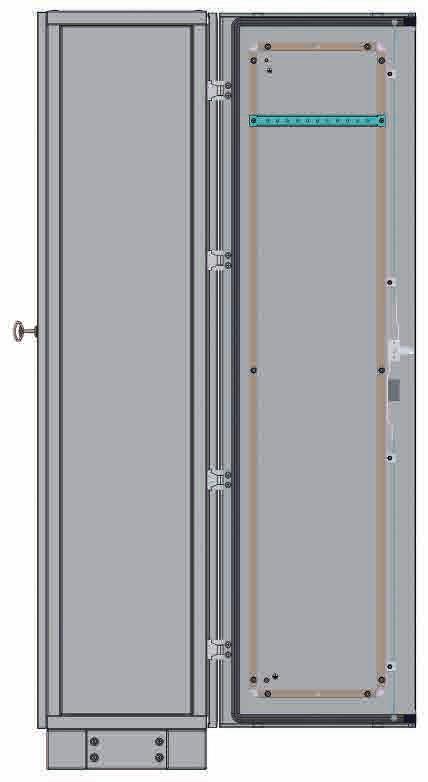

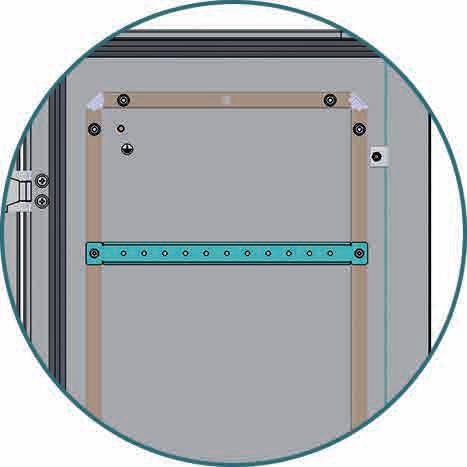

147 szyny TH, lakier, poprzeczki montażowe AKCESORIA SZYNA TH Nazwa/Kod Długość [mm] LAKIER DO ZAPRAWEK TH L-73 TH L-28 TH L-243 TH L-260 TH L-390 TH L-500 TH L-950 TH L- TH L-800 TH L-000 TH L-200 TH L TYP/NR. KAT Pojemność Kolor RS-9002 RS-7035 RS ml RAL-9002 RAL-7035 RAL-9005 POPRZECZKI MONTAŻOWE DO DRZWI (4szt./kpl) Do szaf DELTA/HD/RH Nr. kat. Do szaf o szerokości RS-P080 RS-P060 RS-P /

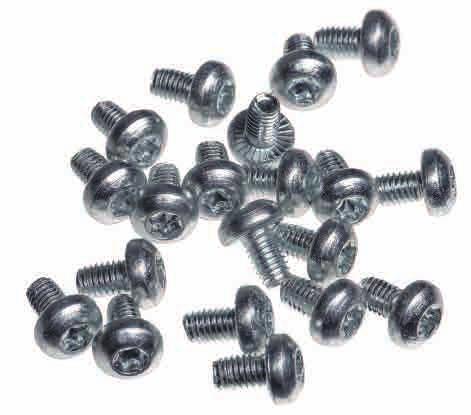

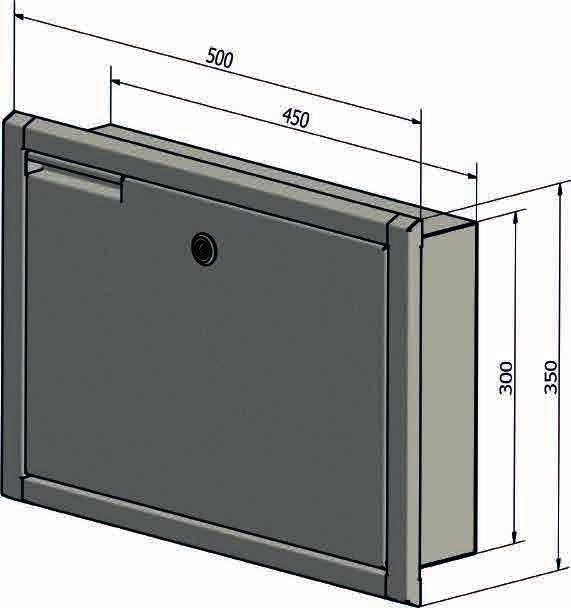

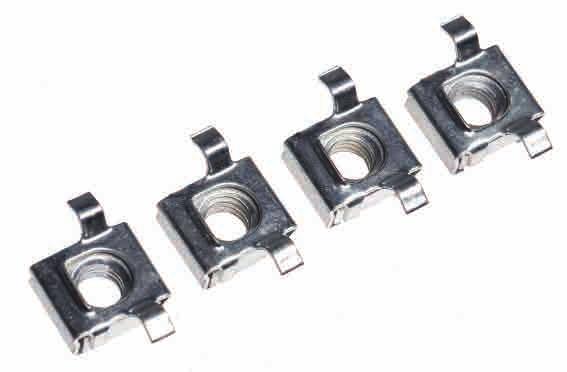

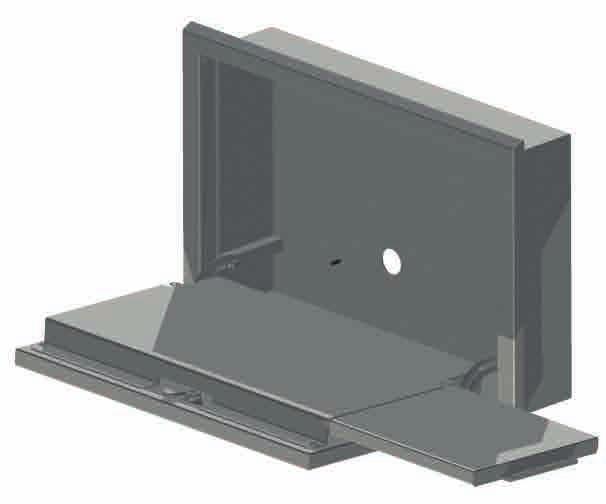

148 AKCESORIA lada na klawiaturę, śruby, nakrętki klatkowe LADA NA KLAWIATURĘ I MYSZ (SKŁADANA) Śruby do montażu elementów w szafach DELTA/HD Nazwa Nr. Kat. Lada na klawiaturę i mysz (składana) RS-800 ŚRUBY SAMOGWINTUJĄCE Nazwa Nr. Kat. Ilość Śruby do montażu elementów w szafach DELTA/HD Śruby TORX M6x0 RS-W62 0 szt. NAKRĘTKA KLATKOWA Nazwa Nr. Kat. Nakrętki klatkowe RS-NK-8x3 Pasuje do szaf DELTA. 46

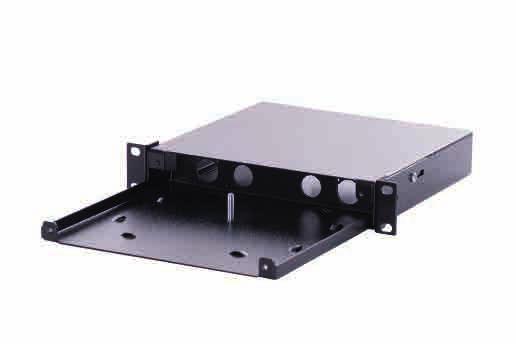

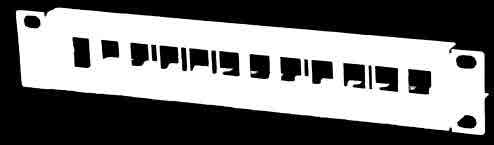

149 listwy, patch panele, półki AKCESORIA Listwa zasilająca 0 Listwa zasilająca plastikowa z metalowymi uchwytami. Posiada certyfikaty CE, B. Nazwa towaru Napięcie znamionowe Wyłącznik Wymiary w mm szer. wys. głęb. Materiał Długość kabla Kolor Kod katalogowy Listwa zasilająca 0" 4 gniazda + wyłącznik Dwutorowy, 230V, 50Hz podświetlany Tworzywo 70 samogasnące,5 m ABS Szary 0-000S 0-000C pusty wyposażony Patch Panel 0 U NAZWA TOWARU ILOŚĆ PORTÓW RODZAJ BLOKO- WANIA RODZAJ WTYKÓW KATEGORIA KOLOR KOD KATALOGOWY 0" Patch Panel 2P RJ 45 pusty " Patch Panel 2Port Cat5e wyposażony 2 LSA RJ 45 Cat5e Półki 0 U Półka sprzętowa do urządzeń montowanych w szafach 0-calowych takich jak routery, modemy, switche itp. Wymiary w mm Nazwa towaru Materiał Mocowanie Nośność wys. szer. głęb. Kolor Kod katalogowy 0" Półka stała 90mm Stal DC0.2 mm 2-punktowe (przód) 5 kg U (44) Szary (RAL 7035) (RAL 9005) S C 0" Półka stała 50mm Stal DC0.2 mm 2-punktowe (przód) 5 kg U (44) Szary (RAL 7035) (RAL 9005) S C 47

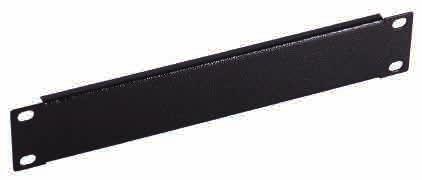

150 AKCESORIA zaślepki, panele z przepustem, organizatory Zaślepka 0 Nazwa towaru wys. szer. głęb. Materiał Kolor Kod katalogowy W S G U Zaślepka 0 U 255 (44) 3 Stal DC0.2 mm Szary (RAL 7035) (RAL 9005) S C Panel z przepustem szczotkowym 0" Wymiary w mm Nazwa towaru wys. szer. głęb. Kolor Kod katalogowy W S G U Panel z przepustem szczotkowym 0 U 255 (44) 3 Szary (RAL 7035) (RAL 9005) S C Organizator kabla 0 metalowy Wymiary w mm Nazwa towaru Kolor Kod katalogowy wys. szer. głęb. W S G Organizator kabla 0 (metalowe haczyki) U (44) Szary (RAL 7035) (RAL 9005) S C Organizator kabla 0 - haczyki plastikowe Ogranizator z haczykami wykonanymi z niełamliwego plastiku ABS. Możliwość dowolnej orientacji haczykow na listwie Wymiary w mm Nazwa towaru Kolor Kod katalogowy wys. szer. głęb. W S G Organizator kabla 0 (plastikowe haczyki) U (44) Szary (RAL 7035) (RAL 9005) 0-000S 0-000C 48

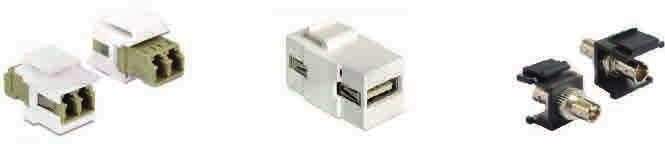

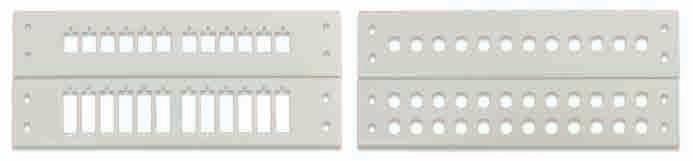

151 przełącznice i czołówki światłowodowe AKCESORIA Przełącznica światłowodowa 0" - tył Część tylna przełącznicy światłowodowej. Czołówki sprzedawane są osobno. Nazwa towaru Wymiary w mm Kolor Kod katalogowy W S G U Przełącznica światłowodowa 0" U (bez czołówki) (44) Szary 0-00S 0-00C Czołówka światłowodowa 0 Czołówki pasujące do tylnej części przełącznicy światłowodowej. Śruby mocujące w zestawie. Nazwa towaru Kolor Kod katalogowy Czołówka światłowodowa 0 U 2xSC (bez wyposażenia) Czołówka światłowodowa 0 U 2xST (bez wyposażenia) Czołówka światłowodowa 0 U 2xSC DUPLEX (bez wyposażenia) Czołówka światłowodowa 0 U 24xST (bez wyposażenia) Szary Szary Szary Szary 0-002S 0-002C 0-003S 0-003C 0-004S 0-004C 0-005S 0-005C 49

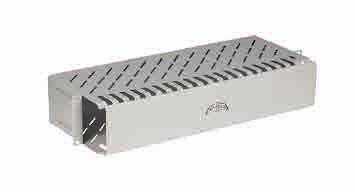

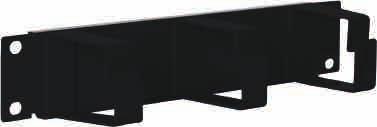

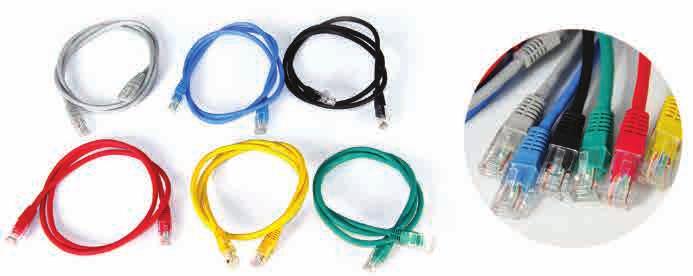

152 AKCESORIA patchcordy Patchcord cat 5 Wysokiej jakości kable sieciowe kategorii 5e wykonane z miedzi. Osłona z pcv z zalewaną końcówką RJ-45. Patchcord cat 6 Wysokiej jakości gigabitowe kable sieciowe kategorii 6 wykonane z miedzi. Osłona z pcv z zalewaną końcówką RJ-45. Nazwa towaru Długość Kolor Kod katalogowy Nazwa towaru Długość Kolor Kod katalogowy Biały 9-000B Biały B Czerwony 9-000CZE Czerwony CZE 9-000C C 0,5 m Niebieski 9-000N 0,5 m Niebieski N Szary 9-000S Szary S Zielony 9-000Z Zielony Z Żółty 9-000Ż Żółty Ż Biały B Biały B Czerwony CZE Czerwony CZE C C m Niebieski N m Niebieski N Szary S Szary S Zielony Z Zielony Z Żółty Ż Żółty Ż Biały B Biały B Czerwony CZE Czerwony CZE Patchcord cat 5e RJ45 2 m Niebieski Szary C N S Patchcord cat 6 2 m Niebieski Szary C N S Zielony Z Zielony Z Żółty Ż Żółty Ż Biały B Biały B Czerwony CZE Czerwony CZE C C 3 m Niebieski N 3 m Niebieski N Szary S Szary S Zielony Z Zielony Z Żółty Ż Żółty Ż Biały B Biały 9-000B Czerwony CZE Czerwony 9-000CZE C 9-000C 5 m Niebieski N 5 m Niebieski 9-000N Szary S Szary 9-000S Zielony Z Zielony 9-000Z Żółty Ż Żółty 9-000Ż 50

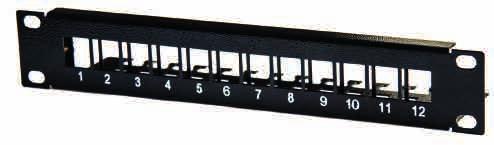

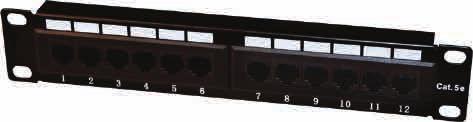

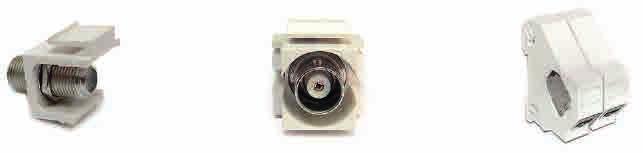

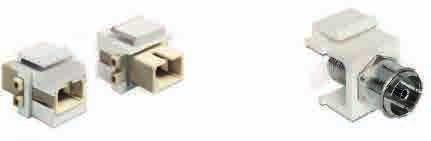

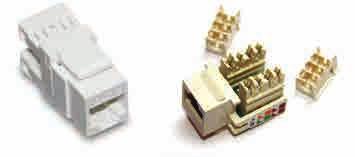

153 patch panele, moduły keystone AKCESORIA Patch Panel 9 Nazwa towaru Kategoria Ekranowanie Kod katalogowy Patch Panel 9" RJ45 24 portowy Cat5e UTP Cat5e NIE 9-00 Patch Panel 9" RJ45 48 portowy Cat5e UTP Cat5e NIE Patch Panel 9" RJ45 24 portowy Cat6e UTP Cat6 NIE Patch Panel 9" 24x FTP-Cat5e Cat5e TAK Patch Panel 9" 24x FTP-Cat6 Cat6 TAK Patch Panel Pusty 24 Gniazda BIAŁY - NIE 9-006B Patch Panel Pusty 24 Gniazda CZARNY - NIE 9-006C Patch Panel Pusty 2 Gniazda - NIE 9-007C 9-007S Moduły Keystone Moduły keystone pasujące do pustych patch paneli oraz gniazdek nad/podtynkowych oraz szaf FibeRPT/FttMAX/MultiAlfa Nazwa towaru Kod katalogowy Moduł Keystone Cat5e RJ B KeystoneCat5e RJ45 Keystone Cat6 RJ45 Keystone HDMI Moduł Keystone Cat6 RJ Moduł Keystone F Moduł Keystone F-TV/IEC Moduł Keystone ST Simplex Moduł Keystone SC Simplex Keystone F Keystone BNC Keystone do szyny DIN Adapter Keystone do szyny DIN Moduł Keystone HDMI Moduł Keystone USB/A - gn USB/A USB Keystone LC DUPLEX Keystone USB/A - gn USB/A USB 2.0 Keystone ST Simplex Moduł Keystone LC DUPLEX Moduł Keystone BNC 9-0 Moduł Keystone PLUS STP Cat6 RJ45 - beznarzędziowy 9-02 Keystone SC Simplex Keystone F-TV/IEC 5

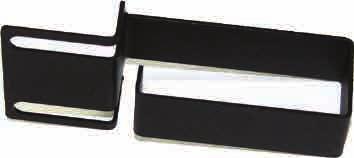

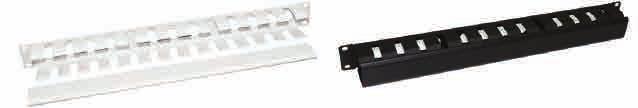

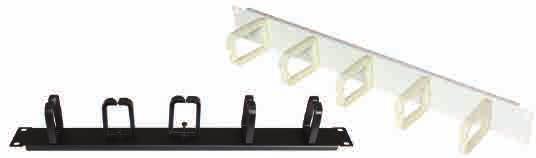

154 AKCESORIA profile montażowe, organizatory kablowe Profil montażowy 9" Simple Profile Rack pasujące do szaf typu Simple. 2 śruby montażowe w zestawie. Nazwa towaru Wysokość Grubość Nośność (para) Kod katalogowy Profil montażowy (2szt) 9" 6U Simple 6U Profil montażowy (2szt) 9" 9U Simple 9U,5 mm 40 kg Profil montażowy (2szt) 9" 2U Simple 2U Profil montażowy 9" (w standardzie 2 belki) Profile montażowe do szaf typu : ACE, BETA, SWK, SWK-D, SIDE-O, SIDE-O-D. Przy zamówieniu prosimy określić typ szafy. Nazwa towaru Wysokość Grubość Kod katalogowy Profil montażowy (2szt) 9" 6U - SIDE 6U SIDE Profil montażowy (2szt) 9" 9U 9U Profil montażowy (2szt) 9" 2U 2U Profil montażowy (2szt) 9" 5U 5U Profil montażowy (2szt) 9" 8U 8U 2 mm Profil montażowy (2szt) 9" 24U 24U Profil montażowy (2szt) 9" 32U 32U Profil montażowy (2szt) 9" 42U 42U Profil montażowy (2szt) 9" 45U 45U U U U Organizatory kablowe metalowe Nazwa towaru Wysokość Liczba haczyków Kolor Kod katalogowy Organizator kablowy z przepustem kablowym WB-S U Organizator kablowy z przepustem kablowym WB-S U U Szary S C Organizator kablowy z przepustem kablowym WB 2U Organizator kablowy z przepustem kablowym WB 2U 2U Szary S C Organizator kablowy poziomy metalowy U Organizator kablowy poziomy metalowy U U 5 Szary S C Organizator kablowy - haczyki plastikowe Panel Organizacyjny kabli z haczykami plastikowymi. Możliwość obrócenia haczyka o 90 stopni, co zapewnia dowolną konfiguracje haczyków!! Nazwa towaru Kolor Kod katalogowy Organizator kablowy poziomy/pionowy haczyki plastikowe Szary S C 52

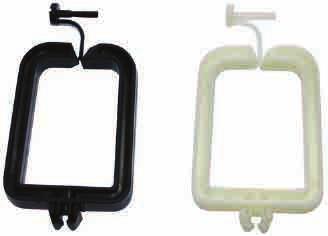

155 haczyki kablowe AKCESORIA 42 Haczyk kablowy plastikowy Haczyk kablowy wykonany z wytrzymałego i niełamliwego tworzywa ABS. Możliwość montażu w każdym otworze o wymiarach 0x0 mm w stali o grubości od 0.8 do.5 mm 60 Nazwa towaru Wymiary w mm szer. wys. grub. Grubość materiału Kolor Kod katalogowy Haczyk Kablowy Plastikowy Uniwersalny mm Biały B C Haczyk kablowy metalowy Haczyk metalowy 60x30 multi Wymiary w mm Nazwa towrau szer. wys. grub. Waga (kg) Kolor Kod katalogowy Haczyk kablowy metalowy 60x ,065 Szary S C Haczyk kablowy metalowy 90x ,082 Szary 9-004S 9-004C Haczyk kablowy metalowy 60x30 multi ,055 Szary S C 53

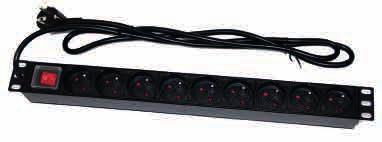

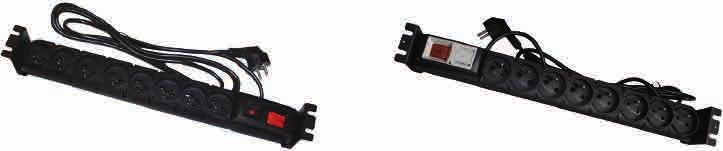

156 AKCESORIA listwy zasilające Listwa zasilająca 9 9 gniazd, wyłącznik Listwa zasilająca 9 5 gniazd, wyłącznik/bezpiecznik Listwa zasilająca 9 8 gniazd, wyłącznik/bezpiecznik Listwa zasilająca 9 8 gniazd, wyłącznik/bezpiecznik/filtr Listwa zasilająca 9" Wymiary w mm Nazwa towaru szer. wys. grub. Parametry techniczne Kolor Kod katalogowy Listwa Zasilająca 9" 3m 5 Gniazd Wyłącznik/Bezpiecznik 5 x 250 V, 0 A Szary S C Listwa Zasilająca 9" 3m 8 Gniazd Wyłącznik/Bezpiecznik 8 x 250 V, 0 A Szary S C Listwa Zasilająca 9" 3m 8 Gniazd Wyłącznik/Bezpiecznik/Filtr x 250 V, 0 A Szary S C Listwa Zasilająca 9" 3m 9 Gniazd Wyłącznik 9 x 250 V, 0 A Szary S C Listwa Zasilająca 9" 3m 9 Gniazd Wyłącznik 8 x 250 V, 0 A Szary S C Listwa zasilająca wtyk UPS 9 gniazd 9 x 250 V, 0 A Listwa zasilająca do szafek multimedialnych x 250 V, 0 A Szary LZ3GN 54

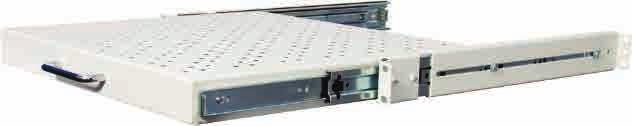

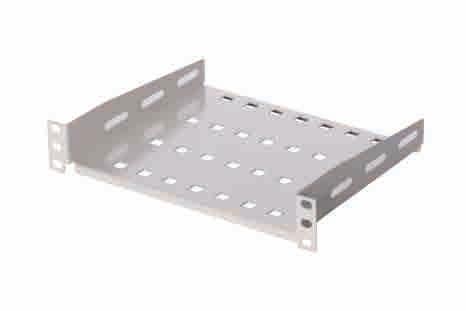

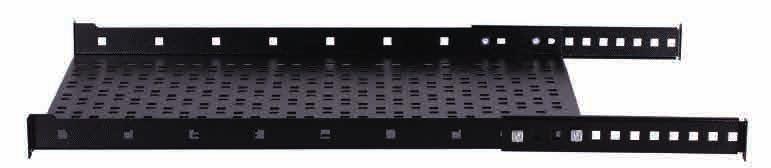

157 półki U AKCESORIA Półki U w standardzie 9 Nazwa towaru Wspornik tylny Wymiary w mm szer. wys. głęb. Pasuje do szaf o głębokości min. Waga (kg) Nośność (kg) Kolor Kod katalogowy Półka U gł. 200 mm NIE 483 U (44) ,2 5 Szary 9-055S 9-055C Półka U gł. 250 mm NIE 483 U (44) ,5 5 Szary S C Półka U gł. 300 mm NIE 483 U (44) ,6 5 Szary 9-056S 9-056C Półka U gł. 350 mm NIE 483 U (44) ,8 5 Szary 9-042S 9-042C Półka U gł. 400 mm TAK 483 U (44) ,8 20 Szary 9-053S 9-053C Półka U gł. 450 mm TAK 483 U (44) ,7 25 Szary S C Półka U gł. 500 mm TAK 483 U (44) ,9 25 Szary 9-057S 9-057C Półka U gł. 550 mm TAK 483 U (44) 550 3,0 25 Szary 9-043S 9-043C Półka U gł. mm TAK 483 U (44) 650 3,6 25 Szary S S Półka U gł. 650 mm TAK 483 U (44) ,0 35 Szary 9-044S 9-044C Półka U gł. 750 mm TAK 483 U (44) ,8 35 Szary 9-045S 9-045C 55

158 AKCESORIA półki 2U i U wzmocnione Półki 2U w standardzie 9 (szerokość wewn. 444 mm) Wymiary w mm Nazwa towaru szer. wys. głęb. Waga (kg) Nośność (kg) Kolor Kod katalogowy Półka 2U gł. 250 mm Półka 2U gł. 450 mm U (44) U (44) ,8 2,9 25 Szary/ Szary/ /S/C /S/C Półka U wzmocniona Nazwa towaru Wymiary w mm szer. wys. głęb. Waga (kg) Nośność (kg) Kolor Kod katalogowy Półka U gł. 400, regulacja +200 mm 4-punktowa 483 U (44) 400 3,2 Szary 9-005S 9-005C Półka U gł., regulacja +200 mm 4-punktowa 483 U (44) 4,3 85 Szary S C Półka U gł. 800, regulacja +200 mm 4-punktowa 483 U (44) 800 5,5 Szary S C Półka U wysuwana, mocowanie 4-punktowe Półka wysuwana (pełny wysuw) do szaf w standardzie 9", na mocowanie 4-punktowe (4 belki rackowe). Wykonana z blachy DC0 o grubości,2mm. Nazwa towaru Wymiary w mm szer. wys. głęb. Waga (kg) Nośność (kg) Kolor Kod katalogowy Półka U gł. 250 Regulacja +/- 200 mm wysuwana 483 U (44) 250 2,9 Szary S C Półka U gł. 400 Regulacja +/- 200 mm wysuwana 483 U (44) 400 4, 50 Szary S C Półka U gł. Regulacja +/- 200 mm wysuwana 483 U (44) 5,5 Szary S C 56

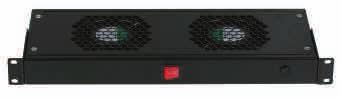

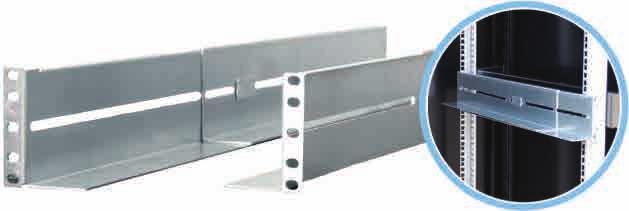

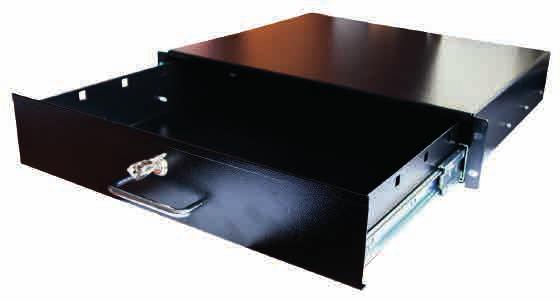

159 półki na klawiaturę, szuflady, szyny Heavy AKCESORIA Półka na klawiaturę Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Półka 2U na klawiaturę 483 2U (88) 400 Szary S C Szuflada wysuwana Zamykana na zamek szuflada do przechowywania dokumentacji oraz innych wartościowych akcesoriów wewnątrz szafy. NAZWA TOWARU szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Szuflada 2U wysuwana z zamkiem 483 2U (88) 400 Szary S C Szyna sprzętowa Heavy Możliwość montażu na bokach szyny RACK Regulowana szyna sprzętowa o wysokiej nośności. Stosowana do montowania ciężkich urządzeń, takich jak UPS-y czy serwery. Płynna regulacja głębokości od 500 do 940 mm. Powierzchnia ocynkowana. Nazwa towaru szer. Wymiary w mm wys. głęb. Nośność Kod katalogowy Szyna Heavy 60 2U (88) kg Szyna Heavy skrócona 60 2U (88) kg S 3U Panel dystrybucji napięć 22 moduły S Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Panel dystrybucji napięć 3U (szyna TH35 w zestawie) 483 3U (32,5) 77 Szary S C 57

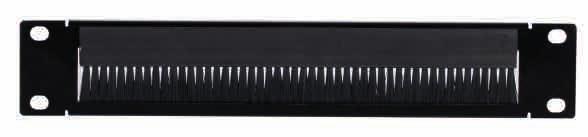

160 AKCESORIA panele uniwersalne, zaślepiające, szczotkowe itp. Panel uniwersalny U Uniwersalny panel U do dowolnej zabudowy. Część przednia oraz tylna demontowalne. Uchwyty rack w zestawie. Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Panel uniwersalny U x U (44) 30 Szary 9-006S 9-006C Panel zaślepiający Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Panel zaślepiający U 483 U (44) 9 Szary S C Panel zaślepiający 2U 483 2U (88) 9 Szary S C Panel zaślepiający 3U 483 3U (32,5) 9 Szary S C Panel zaślepiający beznarzędziowy Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Panel zaślepiający beznarzędziowy U 483 U (44) 9 Szary 9-05S 9-05C Panel szczotkowy 9 Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Panel szczotkowy U 483 U (44) 9 Szary S C 58

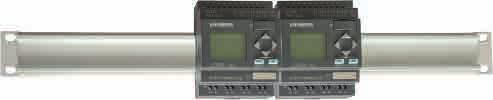

161 wentylatory, panele wentylacyjne, uchwyty AKCESORIA Wentylator Pojedynczy Wentylator pasujący do szaf typu SIMPLE, SIDE-O, SIDE-O-D, SWK, SWK-D oraz kratek wentylacyjnych RS Zestaw zawiera śruby montażowe. Nazwa towaru Przepływ powietrza Rodzaj łożyska Certyfikaty Długość przewodu Zakres regulacji termostatu Poziom hałasu Moc Kod katalogowy Wentylator 20x20 + Kabel Wentylator 20x20 + Kabel + Termostat 65 m 3 /h kulkowe UL, CE, VDE m db 22 W 65 m 3 /h kulkowe UL, CE, VDE m 0-60 C 44 db 22 W Panel wentylacyjny Panel wentylacyjny ze standardowymi uchwytami do mocowania na szynach 9. Panele wentylacyjne pasują do wszystkich produkowanych przez nas szaf o odpowiednich wymiarach. Przy zakupie uchwytu sufitowo-podłogowego oraz nakładki filtracyjnej może być stosowany jako wentylator dachowy lub podłogowy we wszystkich rodzajach naszych szaf stojących ACE oraz BETA oraz WR. Nazwa towaru Wymiary w mm szer. wys. głęb. Zajmowane miejsce Pobór mocy Długość przewodu Wyłącznik /bezpiecznik Wydajność Kolor Kod katalogowy Zakres regulacji termostatu Panel wentylacyjny 2W + Kabel Panel wentylacyjny 2W + Kabel + Termostat 483 U (44) 80 50W 2 m 2 x 63 m 3 /h Szary Szary S C S C C Panel wentylacyjny 4W + Kabel Panel wentylacyjny 4W + Kabel + Termostat 483 U (44) 360 U 00W 2m Tak 4 x 63 m 3 /h Szary Szary S C 9-007S 9-007C C Panel wentylacyjny 6W + Kabel 3m Panel wentylacyjny 6W + Kabel 3m + Termostat 483 U (44) W 3m 6 x 63 m 3 /h Szary Szary S C S C C Panel do szaf 9 z szyną TH Uwaga - panel nie nadaje się do instalacji średnich i wysokich napięć Nazwa towaru Szerokość [mm] Wysokość Głębokość Ilość możliwych modułów S Kolory Kod katalogowy Panel 9 z szyną TH 483 U 4 mm 22 czarny szary 9-060C 9-060S 59

162 AKCESORIA przepusty szczotkowe, rzepy, opaski zaciskowe L Przepust szczotkowy Przepust szczotkowy + profil gumowy do osłony kabli przed ostrymi krawędziami. Pasuje do otworów w szafach serii SIMPLE, SWK, SIDE-O D Nazwa towaru Długość przepustu L Długość profilu gumowego Długość włosia szczotki D Kod katalogowy Przepust szczotkowy + krawędziówka (pasuje do otworów w szafach wiszących) 92 mm 350 mm 60 mm Przepust szczotkowy do szaf stojących typu ACE, BETA-LIGHT 2 x 300mm mm Rzep dwustronny Rzep dwustronny cięty w rolkach 5 m. Idealny do owijania wiązek kabli dla lepszej ich organizacji. Nazwa towaru Długość Szerokość Rodzaj Kolor Kod katalogowy RZP-5-C Rzep 9 mm do kabli i przewodów 5 m 20 mm Haczyk+pętelka Czerwony Niebieski RZP-5-CZE RZP-5-N Zielony RZP-5-Z Opaski zaciskowe kablowe Opaski kablowe w różnych długościach i kolorach, doskonałe do utrzymania okablowania na swoim miejscu. Nazwa towaru Opaski zaciskowe kablowe 200 x 2,5 (00 szt.) Opaski zaciskowe kablowe 250 x 3,6 (00 szt.) Opaski zaciskowe kablowe 00 x 2,5 (00 szt.) Opaski zaciskowe kablowe 200 x 3,6 (00 szt.) Kolor Biały Biały Niebieski Czerwony Zielony Żółty Niebieski Czerwony Zielony Żółty Kod katalogowy B C B C N CZE Z Ż N CZE Z Ż 60

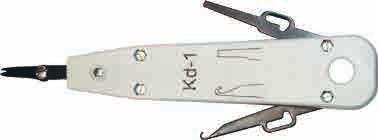

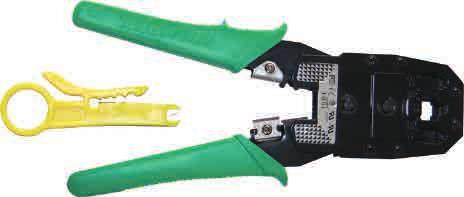

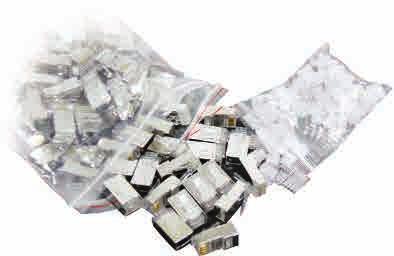

163 zaciskarki, wciskacze, śruby montażowe, wtyki, osłony wtyczek AKCESORIA Zaciskarka Narzędzie do zarabiania wtyków typu RJ45, RJ, RJ2, RJ9. Szybko i sprawnie zaciska styki z kablami. Urzadzenie posiada nóż do przycinania kabli i ściągania izolacji. Dodatkowo w zestawie ściągacz izolacji. Nazwa towaru Kod katalogowy Zaciskarka RJ45, RJ2, RJ Wciskacz LSA Prosty mechaniczny wciskacz do złącz teleinformatycznych typu LSA. Posiada nożyk odcinający nadmiar kabla Nazwa towaru Kod katalogowy Wciskacz LSA Śruby montażowe Rack Komplet montażowy składający się z śruby M6, podkładki plastikowej oraz nakrętki koszyczkowej M6. Nazwa towaru Długość śruby wymiar otworu pod koszyczek Kod katalogowy Śruby montażowe Rack (00 szt.) 6 mm 0 x 0 mm SR-00 Osłony wtyczek RJ45 Osłony wtyczek RJ45 w różnych Wtyki RJ45 kolorach, pakowane po 50 sztuk. Wykonane z miękkiego tworzywa PCV. Nazwa towaru Typ złącza Styki Kod katalogowy Nazwa towaru Kolor Kod katalogowy Wtyk RJ45 Cat5e Końcówki 8p8c 50szt. miedziane CZARNY CZERWONY C CZE Wtyk RJ45 Cat6 Końcówki Wtyki FTP 50szt Wtyk RJ45 Cat6 Końcówki Wtyki UTP 50szt 8p8c pozłacane Osłona wtyczek RJ 45 (50 szt.) NIEBIESKI SZARY ZIELONY ŻÓŁTY N S Z Ż 6

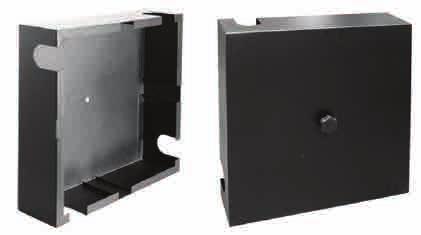

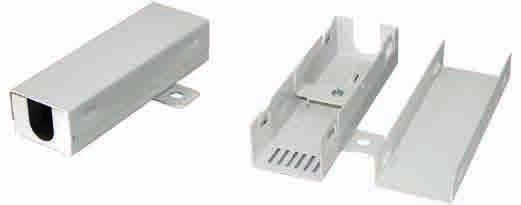

164 AKCESORIA panele światłowodowe Panel światłowodowy Simple 9" U Nazwa towaru szer. Wymiary w mm wys. głęb. Kod katalogowy Panel światłowodowy Simple 9" U - 2xST - bez wyposażenia - Szary S Panel światłowodowy Simple 9" U - 24xST - bez wyposażenia - Szary S Panel światłowodowy Simple 9" U - 2xSC simplex - bez wyposażenia - Szary Panel światłowodowy Simple 9" U - 24xSC simplex - bez wyposażenia - Szary Panel światłowodowy Simple 9" U - 2xSC duplex - bez wyposażenia - Szary Panel światłowodowy Simple 9" U - 24xSC duplex - bez wyposażenia - Szary U (44) S S S S Panel światłowodowy 9" teleskopowy U Panel światłowodowy dla użytkowników poszukujących najwyższej jakości, zamykany na zamek z dogodnym dostępem do wnętrza dzięki teleskopowym prowadnicom. Nazwa towaru Wymiary w mm szer. wys. głęb. Kolor Kod katalogowy Panel światłowodowy 9" teleskopowy U Szary S 24xST (FC) - bez wyposażenia C Panel światłowodowy 9" teleskopowy U Szary S 24xSC Simplex - bez wyposażenia Panel światłowodowy 9" teleskopowy U U (44) Szary C 9-000S 2xSC Duplex - bez wyposażenia 9-000C Panel światłowodowy 9" teleskopowy U Szary 9-00S Zapas patchcordów - bez wyposażenia 9-00C Panel światłowodowy modularny 9" 3U Nazwa towaru Ilość miejsc na kieszenie szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Panel światłowodowy modularny 9" 3U 3U (32,5) Szary 9-08S 9-08C 62

165 kieszenie, rozdzielacze, przełącznice DIN AKCESORIA Kieszeń światłowodowa do panelu modularnego (moduł) Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Kaseta światłowodowa 2xST - bez wyposażenia Szary 9-09S 9-09C Kaseta światłowodowa 6xSC simplex - bez wyposażenia 35, Szary 9-020S 9-020C Kaseta światłowodowa 2xSC simplex - bez wyposażenia Szary 9-02S 9-02C Rozdzielacz kabla liniowego Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Rozdzielacz kabla liniowego Szary 9-022S 9-022C Przełącznica DIN do montażu na szynie TH Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Przełącznica DIN 2xST Przełącznica DIN 6xSC simplex 483 3U (32,5) 260 Szary Szary 9-023S 9-023C 9-024S Przełącznica DIN 6xST simplex 9-024C 63

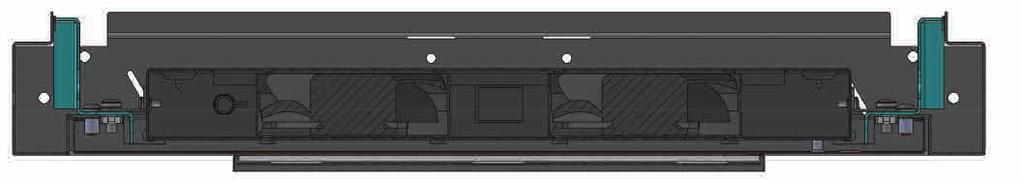

166 AKCESORIA przełącznice, obudowy stelażu Przełącznica FTTH mini 2xSC bez wyposażenia + panel Przełącznica K-jednokomorowa 6xSC/ST duplex - bez wyposażenia Przełącznice - szafki rozdzielcze naścienne Przełącznica 2K-dwukomorowa 48xST/SC - bez wyposażenia Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Przełącznica K-jednokomorowa 6xSC duplex - bez wyposażenia Szary 9-025S 9-025C Przełącznica 2K-dwukomorowa 24xST Szary 9-026S - bez wyposażenia Przełącznica 2K-dwukomorowa 24xSC simplex Szary 9-026C 9-027S - bez wyposażenia 9-027C Przełącznica 2K-dwukomorowa 48xST Szary 9-028S - bez wyposażenia Przełącznica 2K-dwukomorowa 48xSC simplex Szary 9-028C S - bez wyposażenia C Przełącznica FTTH mini 2xSC - bez wyposażenia Szary FTTH-MINI BW Panel rozdzielczy 2xSC duplex do FTTH mini Szary PR 2SC-DUPLEX FTTH MINI Panel rozdzielczy 2xSC simplex do FTTH mini Szary PR 2SC-SIMPLEX FTTH MINI Obudowa stelaża zapasu kabla Nazwa towaru Wymiary w mm wys. szer. głęb. Kolor Kod katalogowy Obudowa zapasu kabla stelaża x Szary 9-030S 9-030C Obudowa zapasu kabla stelaża 400 x Szary 9-046S 9-046C 64

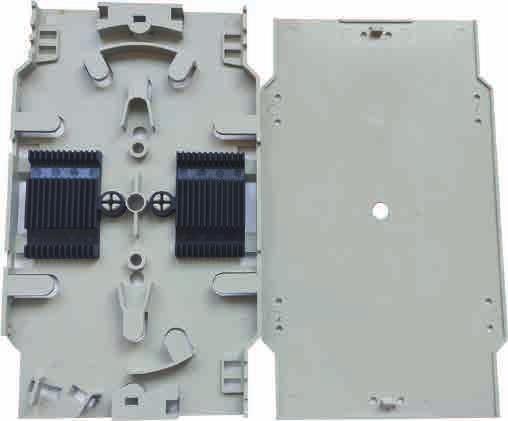

167 stelaż zapasu kabla krzyżakowy AKCESORIA Regulowany Stały Stelaż zapasu kabla krzyżakowy w zestawie śruby montażowe Nazwa towaru szer. Wymiary w mm wys. głęb. Kolor Kod katalogowy Stelaż zapasu kabla krzyżakowy 400 x stały Szary 9-049S 9-049C Stelaż zapasu kabla krzyżakowy 400 x regulacja do 700x Szary 9-029S 9-029C Stelaż zapasu kabla krzyżakowy x - stały 20 Szary 9-052S 9-052C Kaseta spawów światłowodowych Kaseta spawów światłowodowych, uchwyt na zapas kabla światłowodowego Nazwa towaru Kod katalogowy Kaseta 24 spawów światłowodowych Kaseta 2 spawów światłowodowych

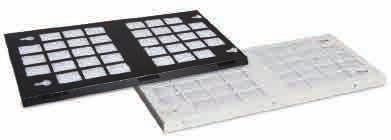

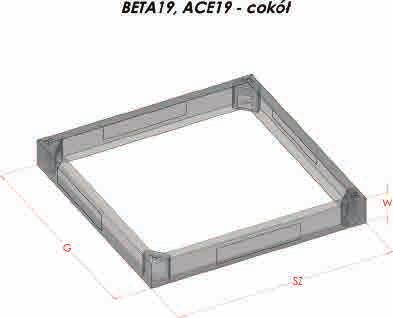

168 AKCESORIA akcesoria szaf stojących 9 Zastosowanie: Akcesoria znajdujące zastosowanie we wszystkich 9 produkowanych przez firmę Sabaj szafach stojących. Warunkiem kompatybilności jest szerokość i głębokość szafy. Pasuje do szaf Beta-L, ACE oraz WR. Element szer. Wymiary w mm wys. całk. głęb. RAL 7035 (szary) Kolor RAL 9005 (czarny) S W G S C Kod katalogowy Cokół COK-0-66-S COK-0-66-C 800 COK-0-68-S COK-0-68-C COKÓŁ COK-0-60-S COK-0-60-C COK-0-88-S COK-0-88-C COK-0-80-S COK-0-80-C 200 Element COK-0-82-S COK-0-82-C Kod katalogowy Numeracja modułowa Kółka skrętne Kółka skretne z hamulcem szary Panel filtracyjny czarny Przepust szczotkowy dachowo-podłogowy Profil montażowy 9" 24U - szt. Profil montażowy 9" 32U - szt. Profil montażowy 9" 42U - szt. Profil montażowy 9" 45U - szt. Łącznik szaf 9"/Zestaw do łączenia szaf 800mm Łącznik szaf 9"/Zestaw do łączenia szaf mm szary Panel filtracyjny czarny S 9-033C S 9-033C Profil montażowy 9 Panel filtracyjny (w zestawie wszystkie potrzebne akcesoria montażowe) Uchwyt sufitowo-podłogowy s.68 wentylatory 2/4/6 s. 59 Przepust kablowy szczotkowy dachowo-podłogowy panel filtracyjny wkład filtracyjny 66 Kółka skrętne z hamulcem

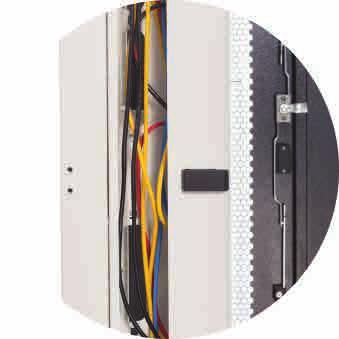

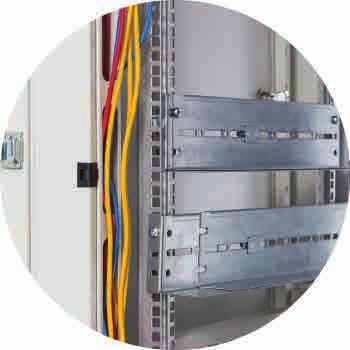

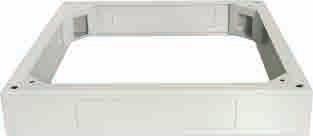

169 akcesoria szaf stojących 9 AKCESORIA Cokół z przeciwwagą Element szer. Wymiary w mm wys. całk. głęb. Kolor Kod katalogowy Cokół z przeciwwagą S W G 000 RAL 9005 TILT-6X0-0 Cokół z przeciwwagą RAL 9005 RAL 9005 TILT-8X8-0 TILT RAL 9005 TILT RAL 9005 TILT Pionowy organizer Kabli (tylko do szaf o szer. 800mm) Nazwa towaru Kolor Kod katalogowy Pionowy organizer kabli 45U Pionowy organizer kabli 42U Szary RAL7035 Szary RAL Kod katalogowy 67

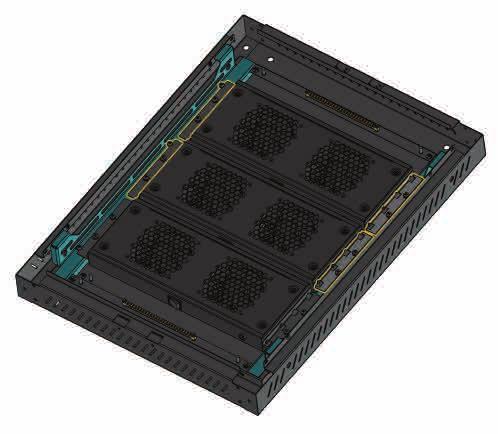

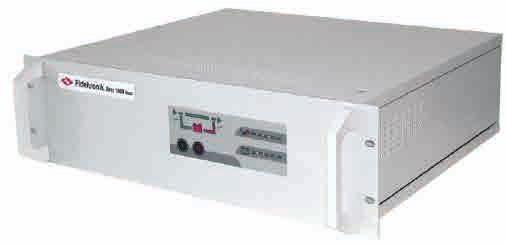

170 AKCESORIA UPS Rack, uchwyt sufitowo-podłogowy Element konieczny w wybranych modelach UPS Rack Nazwa towaru Moc Czas podtrzymania (dla 80% obc.) Układ AVR Interfejs komunikacyjny Ochrona linii telefonicznej Wysokość Gwarancja Moduł baterii Kod katalogowy Ares 500 Rack 500VA (300W) 2,5 min brak tak tak 2U 2 lata w zestawie 9-UPS-500 Ares 000 Rack 000VA (W) 4 min tak tak tak 2U 2 lata w zestawie 9-UPS-000 Ares Rack VA (960W) 9 min tak tak tak 3U 2 lata dostępny dodatkowo 9-UPS- Ares 3000 Rack 3000VA (800W) 2 min tak tak tak 3U 2 lata dostępny dodatkowo 9-UPS-3000 Moduł baterii Nazwa towaru Kod katalogowy Całkowita pojemność Ilość akumulatorów Typ akumulatora Producent akumulatorów Wbudowana ładowarka Sygnalizacja stanu urządzenia Wysokość Gwarancja Moduł baterii MB484 Rack 9MB-48V-4A 4Ah 8 7Ah 2V CSB tak tak (diody LED) 3U 2 lata Uchwyt sufitowo-podłogowy Uchwyt sufitowo-podłogowy przystosowany do każdego z oferowanych przez nas paneli wentylacyjnych. Pasuje do szaf typu ACE oraz Beta. Nazwa towaru Kolor Kod katalogowy Uchwyt sufitowo-podłogowy do panelu wentylacyjnego - komplet Szary S C 68

171 GDAŃSK OLSZTYN SZCZECIN BYDGOSZCZ TORUŃ BIAŁYSTOK GORZÓW ZIELONA GÓRA POZNAŃ WARSZAWA ŁÓDŹ WROCŁAW LUBLIN OPOLE KRAKÓW RZESZÓW Sabaj System Sp. z o.o Kraków, ul. Domagały 5 tel ; fax: dok@sabaj.pl, biuro@sabaj.pl, marketing@sabaj.pl Wydanie IV 208

172 Sabaj System Sp. z o.o Kraków, ul. Domagały 5 tel ; fax: dok@sabaj.pl, biuro@sabaj.pl, marketing@sabaj.pl Wydanie IV 208
