1 To miejsce jest zarezerwowane na Twoje logo. 4KS XP Instrukcja składania

2

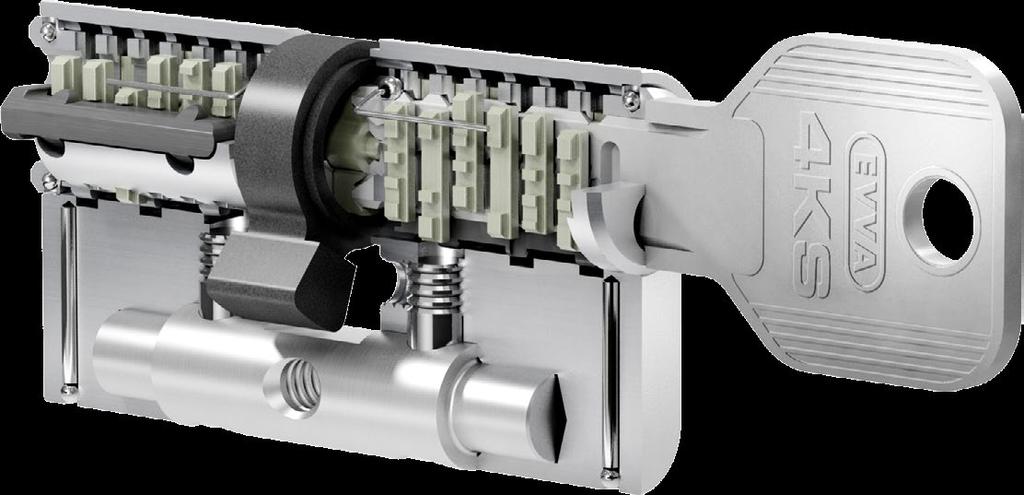

3 Listwa z twardego stopu oraz zabezpieczenie przed rozwierceniem rotora Zapadka Sztyft symo Dodatkowe kodowanie Zabezpieczenie przed rozwierceniem obudowy Szczegóły technologii 4KS xp Opatentowana, bezsprężynowa wkładka 4KS jest inna niż wszystkie. Inaczej niż w przypadku tradycyjnych systemów zamknięć elementy blokujące we wkładce 4KS są poruszane przez wyfrezowanie krzywe na kluczu, a nie dociskane z pokonaniem oporu sprężyny. Łącznie 12 niesprężynujących, masywnych sztyftów blokujących jest ustawianych w określonych pozycjach przez wymuszone sterowanie 6 krzywkami klucza i identyfikowanych przy użyciu dwóch listew kontrolujących. Listwa blokująca w rotorze sprawdza dodatkowe kodowanie klucza. Podczas otwierania klucz 4KS jest sprawdzany czterokrotnie. To o 3 sprawdzenia więcej niż w innych systemach. Takie rozwiązanie gwarantuje najwyższy poziom bezpieczeństwa. Dzięki modułowej konstrukcji (SYMO) wkładki 4KS są niezwykle uniwersalne. Można dopasować je na miejscu do konkretnych drzwi. Ponadto możliwa jest przeróbka wkładki 4KS na miejscu na określoną funkcję (np. obustronne zamykanie). To oszczędza czas i koszty! Innowacyjne technologie wkładki 4KS zapewniają trwałą ochronę przed nielegalnymi metodami otwierania. Zabezpieczenie przed użyciem wytrychu i odczytaniem pozycji otwierającej Wkładka bębenkowa 4KS jest wyposażona w kilka sztyftów blokujących. Dzięki temu nie można rozpoznać, który z nich działa w danym przypadku. Dzięki swobodnie zmieniającemu się położeniu elementów blokujących rotora, przeskanowanie obrazu frezowania w celu wykonania dodatkowego klucza jest praktycznie niemożliwe. Dzięki bezsprężynowej zasadzie działania system zabezpieczony jest przed włamaniem za pomocą klucza udarowego (tzw. impact picking). Zabezpieczenie przed rozwierceniem Listwy wykonane z twardego stopu oraz wzmocnienie obudowy wkładki bębenkowej 4KS zapewnienia skuteczną ochronę przed rozwierceniem. Zabezpieczenie przed wyciągnięciem i wyrwaniem Listwy wykonane z twardego stopu oraz modułowa konstrukcja (SYMO) zapobiegają wyciągnięciu i wyrwaniu rotora z obudowy wkładki. 3

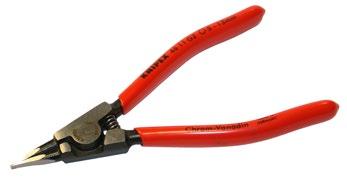

4 Narzędzia pomocnicze do montażu Profesjonalne narzędzia pomocnicze firmy EVVA, ułatwiające montaż wkładek. Nr art Blok montażowy do sztyftowania rotora Nr art Blok montażowy do połączeń śrubowych Nr art Nr art Narzędzie montażowe do klipa RK12 Bit Nr art Nr art Walizka montażowa Sprzęgło 20 Przedłużenie sprzęgła 5 mm 15 Przedłużenie sprzęgła 10 mm 10 Przedłużenie sprzęgła 15 mm 5 Przedłużenie sprzęgła 20 mm 5 Standardowy zabierak 20 Śruba mocująca M5 x Klip RK12 80 Śruba dla boku 36 mm 20 Śruba dla boku 41 mm 10 Śruba dla boku 46 mm 5 Śruba dla boku 51 mm 5 Śruba dla boku 56 mm 5 Śruba łącząca SYMO 40 Przedłużenie rotora 5 mm 15 Przedłużenie rotora 10 mm 10 Przedłużenie rotora 15 mm 5 Przedłużenie rotora 20 mm 5 Przedłużenie obudowy 5 mm 15 Przedłużenie obudowy 10 mm 10 Przedłużenie obudowy 15 mm 5 Przedłużenie obudowy 20 mm 5 Łącznik 31/31 4 Łącznik 31/36 4 Łącznik 31/41 8 Łącznik 36/36 4 Łącznik 31/46 2 Łącznik 31/51 2 Łącznik 36/46 2 Łącznik 41/41 2 Łącznik 41/51 2 Łącznik 36/41 2 Łącznik 41/56 2 Zabierak krótki dla DZ/KZ 5 Klip dla wkładki krótkiej 25 Przedłuż. obudowy 5 mm dla wkładki krótkiej 10 Przedłuż. obudowy 10 mm dla wkładki krótkiej 5 Przedłuż. obudowy 15 mm dla wkładki krótkiej 5 Przedłuż. obudowy 20 mm dla wkładki krótkiej 5 Przedłuż. obudowy 20 mm dla wkładki krótkiej 5 Klucz montażowy Obcęgi do demontażu klipa RK12 Nr art Specjalistyczny spray EVVA Uzupełnienie walizki montażowej Łącznik HZ32 5 Łącznik HZ37 2 Łącznik HZ42 2 Sprężyny dociskowe dla sprzęgła gałki 7 Sprzęgło gałki 7 Zabierak BSZ 5 Zabierak KZ 5 Zabierak HZ 10 Bolec zatrzaskowy HZ 10 Końcówka rotora HZ 10 Sprężyny dociskowe HZ 10 Moduł gałki Nl 4 Gałka AKN NI 2 Gałka KKN NI 2 Zębnik WG BKS 4 Podkładka okrągła dla ZR DZ 4 Podkładka okrągła dla ZR KZ 4 Kompletna podkładka okrągła dla ZR BSZ 4 Zębnik GBZ BKS 2 Moduły ślepe 2 Zabierak dla jednostronnie ślepych 2 Wkładki (puste) 4

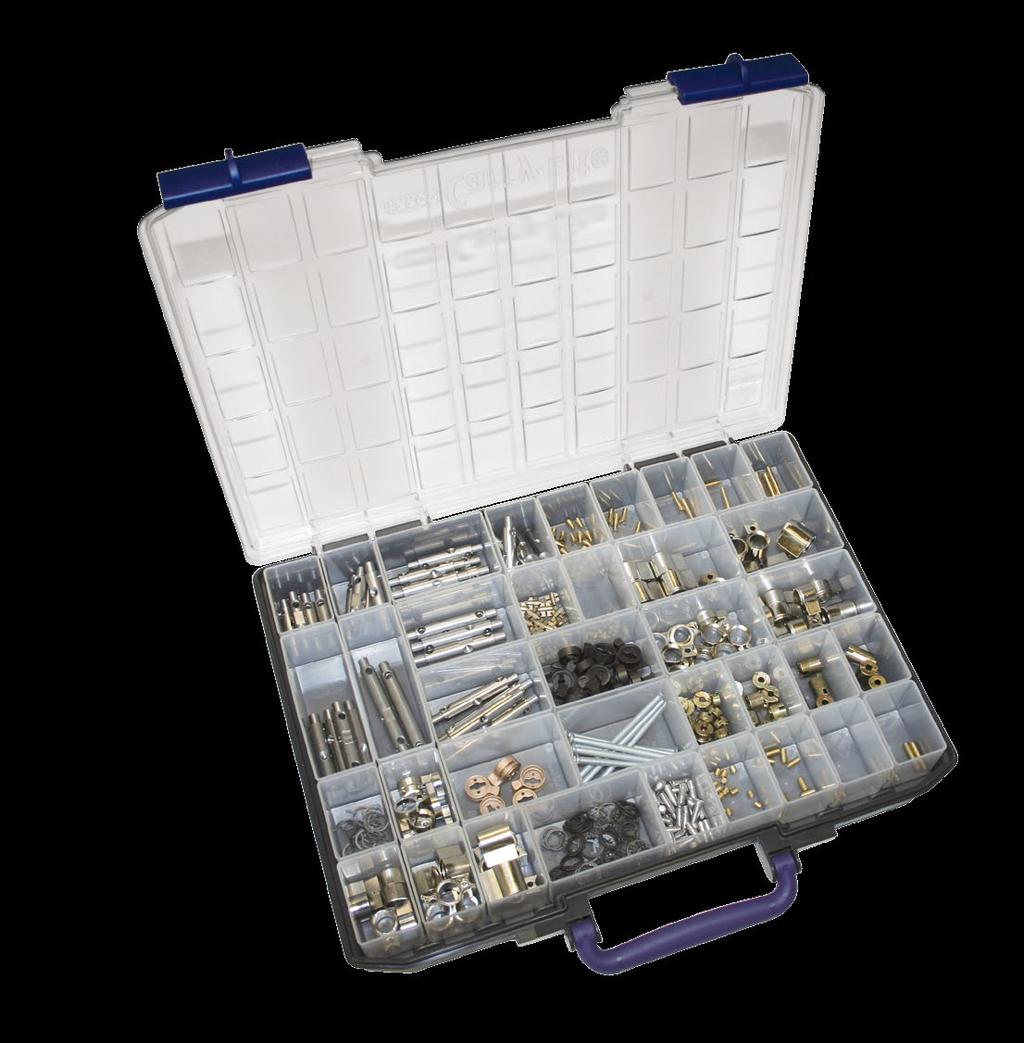

5 Walizka montażowa Walizka montażowa DZ Części do przedłużania wkładek bębenkowych. Uzupełnienie walizki montażowej Części do wkładek z gałką i półwkładek oraz opcji (BSZ/ZR) 5

6 Przykładowa lista kodów Codeliste: 1 #1Z 0 x x T W 4KS-EE x x T W 2.KURVE x xxx 22A 23B 23B 24A 21B A 31B A 31B B B 12A 14A 11B 11A 12A 11B 13G 12G A 37B A 31B B B 13B 14B 12A 14A 13A 13A 14H 13H A 31B A 31B B B 15A 11A 14B 14B 12B 14A 12G 13G 6

7 Rys. 1 Oznaczenie górne Oznaczenie górne Sztyft blokujący 37A Sztyft blokujący 37B Sztyft blokujący 13B Oznaczenie dolne Przykład: Rys. 2 Nr: 0002 (poz. 1 7 wg listy kodów) 37A 13B Listwa kontrolna 13A Pozycja 1 Pozycja 2 37B Pozycja 3 13B Pozycja 5 12A Pozycja 7 14H Pozycja 4 Pozycja 6 Listwa kontrolna Oznaczenie górne Sztyfty symo Sztyft symo 4KS Sztyfty symo Kodowanie/składanie wkładki 1. Wysunąć rotor z obudowy przy pomocy klucza montażowego. 2. Wyjąć listwę blokującą i obie listwy kontrolne. 3. Umieścić rotor w bloku montażowym, kierując zapadkę do góry, wypełnić rotor sztyftami blokującymi (wg kodów). Uwaga: sztyft blokujący musi być w odpowiedniej pozycji (patrz rys. 1). 4. Wysunąć rotor z bloku montażowego przy pomocy klucza montażowego. 5. Wysunąć klucz montażowy i wsunąć klucz uprawniony do zamykania. Zwrócić przy tym uwagę, aby sztyfty blokujące nie wypadły z rotora. 6. Odpowiednio wypełnić rotor listwami kontrolnymi i listwą blokującą (patrz rys. 3). Przy odpowiednim ułożeniu listew kontrolnych i listwy blokującej można je wcisnąć w rotor. 7. Po dokonaniu kontroli kluczem uprawnionym do otwierania wysunąć go, a następnie ponownie wsunąć klucz montażowy. 8. Włożyć rotor w obudowę modułu Nałożyć kliprk12 (Rys. 4) na rotor (przy pomocy narzędzia do montażu klipu, nr art ). 9. Spryskać wkładkę przez otwór na klucz specjalistycznym sprayem EVVA. Znacznie wydłuży to żywotność wkładki. 10. Sprawdzić działanie wkładki. Rys. 3 Rys. 4 Wskazówka: do wkładek 4KS używać tylko sztyftów do pojedynczych krzywek lakierowanych na zielono! 7

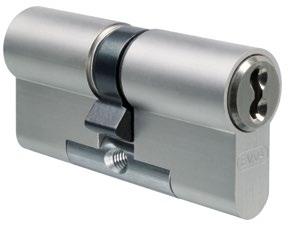

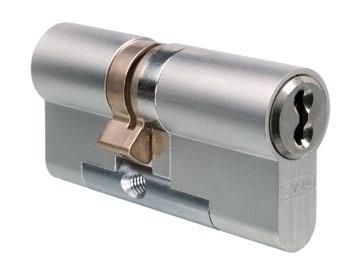

8 A Sd K C5 D5 E5 Z T G5 A Wkładka podwójna 31/36 1. Wsunąć łącznik Z dłuższym końcem 3. Wsunąć sprzęgło dla DZ K oraz zabierak w moduł A, a następnie przymocować dla DZ Sd (odpowiednia pozycja) śrubą łączącą T. Nałożyć odpowiednie w moduł A. przedłużenie obudowy E5 4. Połączyć oba ustawione w poziomie i przymocować odpowiednią śrubą do moduły śrubą łączącą T przez łącznik Z. przedłużenia obudowy G5. 5. Sprawdzić działanie wkładki. 2. W wydłużony moduł wsunąć odpowiednie przedłużenie rotora D5 oraz przedłużenie sprzęgła C5. Moduł A C5 D5 Przedłużenie sprzęgła 5 mm Przedłużenie rotora 5 mm E5 Przedłużenie obudowy 5 mm G5 Śruby do przedłużenia obudowy K Sprzęgło dla DZ Sd Zabierak DZ T Śruba łącząca Z Oś pośrednia 8

9 A Sb C5 D10 E10 Z T G10 A Dostępne od minimalnej długości 31/36 mm! Wkładka podwójna 31/41 BSZ 1. Wsunąć łącznik Z dłuższym końcem 2. Sprzęgło BSZ wraz z zabierakiem Sb w moduł A, a następnie przymocować włożyć dłuższą stroną śrubą łączącą T. Nałożyć odpowiednie w moduł A (dłuższa strona wkładki). przedłużenie obudowy E10 3. Połączyć oba ustawione w poziomie i przymocować odpowiednią śrubą do moduły śrubą łączącą T przez łącznik Z. przedłużenia obudowy G10. Uwaga: krótką stronę sprzęgła należy W przedłużony moduł A wsunąć wbudować w odpowiedniej, poziomej odpowiednie przedłużenie rotora D10 pozycji. (uwaga: pionowa szczelina 4. Sprawdzić działanie wkładki. w przedłużeniu rotora) i przedłużenie sprzęgła C5. Uwaga: Redukcja przedłużenia sprzęgła o 5 mm! Moduł A C5 Przedłużenie sprzęgła 5 mm D10 Przedłużenie rotora 10 mm (5, 15 lub 20 mm) E10 Przedłużenie obudowy 10 mm (5, 15 lub 20 mm) G10 Śruby do przedłużenia obudowy Sb Sprzęgło BSZ wraz z zabierakiem T Śruba łącząca Z Oś pośrednia 9

10 A SFL1 C5 D10 E10 Z T G10 A Dostępne od minimalnej długości 31/36 mm! Wkładka podwójna 31/41 FL1 1. Wsunąć łącznik Z dłuższym końcem 2. Sprzęgło FL1 wraz z zabierakiem SFL1 w moduł A, a następnie przymocować włożyć długą stroną w moduł A (dłuższa śrubą łączącą T. Nałożyć odpowiednie strona wkładki). przedłużenie obudowy E10 3. Połączyć oba ustawione w poziomie i przymocować odpowiednią śrubą do moduły śrubą łączącą T przez łącznik Z. przedłużenia obudowy G10. Uwaga: krótką stronę sprzęgła należy W przedłużony moduł A wsunąć wbudować w odpowiedniej, poziomej odpowiednie przedłużenie rotora D10 pozycji. (uwaga: pionowa szczelina 4. Sprawdzić działanie wkładki. w przedłużeniu rotora) i przedłużenie sprzęgła C5. Uwaga: Redukcja przedłużenia sprzęgła o 5 mm! Moduł A C5 Przedłużenie sprzęgła 5 mm D10 Przedłużenie rotora 10 mm (5, 15 lub 20 mm) E10 Przedłużenie obudowy 10 mm (5, 15 lub 20 mm) G10 Śruby do przedłużenia obudowy SFL1 Sprzęgło FL1 wraz z zabierakiem T Śruba łącząca Z Oś pośrednia 10

11 Ak Sk K C5 D5 E10 Nie ma możliwości przedłużania krótkiego modułu Ak! Dostępne od minimalnej długości 27/36 mm! Z T G10 A Wkładka krótka 27/41 1. Wsunąć łącznik Z dłuższym końcem w moduł A, a następnie przymocować śrubą łączącą T. Nałożyć odpowiednie przedłużenie obudowy dla wkładek krótkich E10 i przytwierdzić odpowiednią śrubą do przedłużenia obudowy E W wydłużony moduł wsunąć odpowiednie przedłużenie rotora D5 (uwaga: redukcja o 5 mm w przypadku wkładek krótkich!) oraz przedłużenie sprzęgła C5. 3. Wsunąć sprzęgło K w zamontowany zabierak dla wkładek krótkich Sk (odpowiednia pozycja) w module krótkim Ak. 4. Połączyć poziomo moduł krótki Ak i moduł A i przykręcić śrubą łączącą T przez łącznik Z. 5. Sprawdzić działanie wkładki. Moduł A Ak C5 D5 Krótki moduł Przedłużenie sprzęgła 5 mm Przedłużenie rotora 5 mm E10K Przedłużenie obudowy dla wkładek krótkich 10 mm (5, 15 lub 20 mm) G10 Śruby do przedłużenia obudowy K Sprzęgło dla DZ Sk Zabierak dla wkładek krótkichzabierak T Śruba łącząca Z Oś pośrednia 11

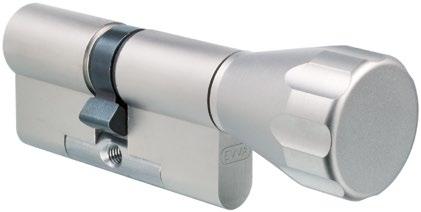

12 A S Kk F C5 D5 E5 Z T G5 L Wkładka z gałką 31/K36 1. Wsunąć łącznik Z w moduł L, nałożyć 3. Połączyć moduł A i moduł z gałką L odpowiednie przedłużenie obudowy E5 i przytwierdzić śrubą łączącą T przez i przymocować odpowiednią śrubą do łącznik Z. przedłużenia obudowy G5. Następnie 4. Sprawdzić działanie wkładki. przytwierdzić łącznik Z przy pomocy śruby łączącej T. 2. Wsunąć odpowiednie przedłużenie rotora D5. Wsunąć przedłużenie sprzęgła/klucza C5 w otwór wywiercony w trzpieniu gałki. W moduł gałki L włożyć sprężynę dociskową sprzęgła gałki F, sprzęgło wkładki z gałką Kk (uwaga: odpowiednia pozycja w poziomie) oraz zabierak dla wkładki z gałką S (wszystko w odpowiedniej pozycji) zgodnie z rysunkiem. Moduł A C5 D5 Przedłużenie sprzęgła 5 mm Przedłużenie rotora 5 mm E5 Przedłużenie obudowy 5 mm F Sprężyna dociskowa dla sprzęgła gałki G5 Śruby do przedłużenia obudowy Kk Sprzęgło dla wkładki z gałką S Zabierak dla wkładki z gałką L Moduł gałki T Śruba łącząca Z Oś pośrednia 12

13 Ak Sv Kk F C5 D5 Nie ma możliwości przedłużania krótkiego modułu Ak! Dostępne od minimalnej długości 27/K36 mm! Z T G10 E10 L Krótka wkładka z gałką 27/K41 1. Wsunąć łącznik Z dłuższym końcem 4. Ustawić zamontowany zabierak dla w moduł z gałką L, a następnie wkładek z gałką Sv w odpowiedniej przykręcić śrubą łączącą T. Nałożyć pozycji (uwaga: szczelina poziomo!). odpowiednie przedłużenie obudowy dla 5. Połączyć poziomo moduł Ak i moduł L wkładek krótkich E10K i przytwierdzić i przykręcić śrubą łączącą T przez odpowiednią śrubą do przedłużenia łącznik Z. obudowy G Sprawdzić działanie wkładki. 2. Wsunąć przedłużenie rotora D5 (Uwaga: redukcja o 5 mm we wkładkach krótkich!) i przedłużenie sprzęgła C5 w otwór wywiercony w trzpieniu gałki. 3. Do modułu z gałką Lk włożyć sprężynę dociskową dla sprzęgła gałki F, sprzęgło dla wkładki z gałką Kk (uwaga: odpowiednia, pozioma pozycja) zgodnie z rysunkiem. Ak C5 D5 Krótki moduł (wraz z zabierakiem Przedłużenie sprzęgła 5 mm Przedłużenie rotora 5 mm E10K Przedłużenie obudowy 10 mm (5, 15 lub 20 mm) F Sprężyna dociskowa dla sprzęgła gałki G10 Śruby do przedłużenia obudowy Kk Sprzęgło dla wkładki z gałką L Moduł z gałką z AKN Sv Zabierak dla krótkiej wkładki z gałką T Śruba łącząca Z Oś pośrednia 13

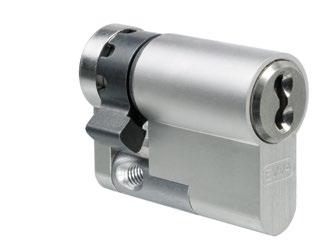

14 A E5 G5 D5 H Sh Ze Otwór w rotorze przygotowany do otworu gwintowanego M4 Opcjonalnie: wyposażony w 2 otwory gwintowane M4 z tyłu. J I T Półwkładka HZ /37 1. Wsunąć łącznik dla półwkładek HZ Ze obrócony o ok. 180 w moduł A, nałożyć odpowiednie przedłużenia obudowy E5 i przytwierdzić śrubą do przedłużenia obudowy G5, następnie wysunąć łącznik dla półwkładek Ze. 2. Wsunąć w przedłużony moduł A odpowiednie przedłużenia rotora D5. 3. Włożyć końcówkę rotora dla półwkładek HZ H oraz sprężynę zatrzaskową I i bolec zatrzaskowy J (odpowiednia pozycja) w zabierak dla półwkładek Sh (wstępnie zamontowany). 4. Wsunąć wstępnie zamontowany zabierak z łącznikiem dla półwkładek HZ Ze w moduł A i przykręcić śrubą łączącą T. 5. Sprawdzić działanie wkładki. Moduł A D5 Przedłużenie rotora 5 mm E5 Przedłużenie obudowy 5 mm G5 H I J Sh T Śruby do przedłużenia obudowy Końcówka rotora dla półwkładki Sprężyna zatrzaskowa Bolec zatrzaskowy Zabierak dla półwkładek Śruba łącząca Ze Łącznik dla półwkładek 14

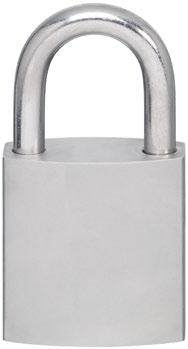

15 P Q W N A Zh T O R U V Kłódka modułowa HPM 1. Wsunąć łącznik Zh w moduł A i przykręcić śrubą łączącą T. 2. Umieścić oba końce pałąka W w obudowie U. 3. Włożyć bolec zamykający R oraz kulkę zamykającą Q w przygotowane poprzeczne nawiercenia w obudowie U, umieścić bolec ryglujący P w odpowiedniej pozycji, nałożyć osłonę O i przytwierdzić, dociskając. 4. Wsunąć moduł A wraz z przykręconym łącznikiem Zh w obudowę U. 5. Wykonać kluczem ruch zamykający o ponad 90, otworzyć pałąk W i przymocować śrubą do obudowy V do łącznika Zh. 6. Nałożyć na obudowę ochronę przed pyłem N (opcjonalnie). 7. Wykonać test działania Moduł A N Ochrona przed pyłem (opcjonalnie) O Osłona P Bolec ryglujący Q Kulka zamykająca R Bolec zamykający T Śruba łącząca U Obudowa V Śruba do obudowy W Pałąk Zh Łącznik 15

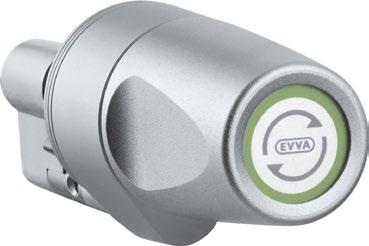

16 A C5 E5 D5 S Kk Dm5 E5 G5 T Zm Tm G5 F C5 M Oznaczenie na gałce na dole ( pozycja godz. 6 ) EMZY 36/K36 1. Wsunąć łącznik Zm w moduł silnika gałki M, nałożyć odpowiednie przedłużenie obudowy E5 i przytwierdzić odpowiednią śrubą do przedłużenia obudowy G5. Następnie przytwierdzić łącznik Zm przy pomocy śruby łączącej Tm. WAŻNE: Podczas montażu gałka obrotowa musi być ustawiona oznaczeniem (otworem) do dołu ( pozycja godziny 6 ). 2. Wsunąć odpowiednie przedłużenie rotora D5. Wsunąć przedłużenie sprzęgła/klucza C5 w otwór wywiercony w trzpieniu gałki. W moduł silnika gałki M włożyć sprężynę dociskową sprzęgła gałki F, sprzęgło wkładki z gałką Kk oraz zabierak dla wkładki z gałką S (wszystko w odpowiedniej pozycji) zgodnie z rysunkiem. 3. Przedłużyć moduł A przedłużeniem obudowy E5 i przytwierdzić śrubą do przedłużenia obudowy G5, włożyć przedłużenie rdzenia D5 i przedłużenie sprzęgła C5. 4. Połączyć moduł A i moduł gałki silnika M i skręcić śrubą łączącą Tm przez łącznik Zm. 5. Sprawdzić działanie wkładki. Moduł A C5 D5 Przedłużenie sprzęgła 5 mm Przedłużenie rotora 5 mm Dm5 Przedłużenie rotora mosiężne 5 mm E5 Przedłużenie obudowy 5 mm F Sprężyna dociskowa G5 Śruby do przedłużenia obudowy Kk Sprzęgło dla wkładki z gałką M Moduł silnika gałki S Zabierak dla wkładki z gałką T Śruba łącząca Tm Śruba łącząca silnika Zm Łącznik dla silnika 16

17 Profil Z Profil X Profil Y Profil A Profil B Profil C Profil D Profil E Profil F Profil G Profil H Profil systemu 4KS - 213MU (drzewo profilu 2x4) Przykładowy klient 4KS XP drzewo własnego profilu AxxSW 17

18 Wkładka podwójna dla rozmiaru w mm DZ 31/31 DZ 31/36 DZ 31/41 DZ 36/36 DZ 31/46 DZ 36/41 DZ 31/51 DZ 36/46 DZ 41/41 DZ 41/46 DZ 31/56 DZ 36/51 DZ 31/61 DZ 36/56 DZ 41/51 DZ 46/46 DZ 36/61 DZ 31/66 DZ 41/56 DZ 46/51 DZ 51/51 DZ 31/76 DZ 41/61 DZ 46/56 DZ 46/61 DZ 36/66 DZ 31/71 DZ 56/56 DZ 51/61 DZ 61/61 Moduł obudowy* Przedłużenie obudowy Przedłużenie obudowy Przedłużenie obudowy Przedłużenie obudowy Przedłużenie rotora Przedłużenie rotora Przedłużenie rotora Przedłużenie rotora Sprzęgło kompletne dla DZ Przedłużenie sprzęgła Przedłużenie sprzęgła Przedłużenie sprzęgła Przedłużenie sprzęgła Śruba łącząca SYMO Zabierak dla DZ* Klucze lub klucze surowe Śruba z łbem walcowym Śruba dla boku 36 mm Śruba dla boku 41 mm Śruba dla boku 46 mm Śruba dla boku 51 mm Śruba dla boku 56 mm Śruba dla boku 61 mm Śruba dla boku 66 mm 1 1 Śruba dla boku 71 mm 1 Śruba dla boku 76 mm 1 Śruba dla boku 81 mm Śruba dla boku 86 mm Śruba dla boku 91 mm Śruba dla boku 101 mm Łącznik rozmiar 1 31/31 1 Łącznik rozmiar 2 31/36 1 Łącznik rozmiar 3 31/41 1 Łącznik rozmiar 4 36/36 1 Łącznik rozmiar 5 31/46 1 Łącznik rozmiar 6 36/41 1 Łącznik rozmiar 7 31/51 1 Łącznik rozmiar 8 36/46 1 Łącznik rozmiar 9 41/41 1 Łącznik rozmiar 10 41/46 1 Łącznik rozmiar 11 31/56 1 Łącznik rozmiar 12 36/51 1 Łącznik rozmiar 13 31/61 1 Łącznik rozmiar 14 36/56 1 Łącznik rozmiar 15 41/51 1 Łącznik rozmiar 16 46/46 1 Łącznik rozmiar 17 36/61 1 Łącznik rozmiar 18 31/66 1 Łącznik rozmiar 19 41/56 1 Łącznik rozmiar 20 46/51 1 Łącznik rozmiar 21 51/51 1 Łącznik rozmiar 22 31/76 1 Łącznik rozmiar 23 41/61 1 Łącznik rozmiar 24 46/56 1 Łącznik rozmiar 25 46/61 1 Łącznik rozmiar 26 36/66 1 Łącznik rozmiar 27 31/71 1 Łącznik rozmiar 28 56/56 1 Łącznik rozmiar 29 51/61 1 Łącznik rozmiar 30 61/

19 Półwkładki dla rozmiaru w mm HZ /27 HZ /32 HZ /37 HZ /42 HZ /47 HZ /52 HZ /57 HZ /62 HZ /67 HZ /72 HZ /77 Wkładki z gałką dla rozmiaru w mm KZ 31/K36 KZ 31/K31 KZ 36/K31 KZ 41/K31 KZ 36/K36 KZ 31/K41 KZ 41/K36 KZ 36/K41 KZ 41/K41 KZ 31/K51 KZ 31/K61 Kompletny moduł obudowy Moduł obudowy krótki 1 Przedłużenie obudowy Przedłużenie obudowy Przedłużenie obudowy Przedłużenie obudowy Przedłużenie rotora Przedłużenie rotora Przedłużenie rotora Przedłużenie rotora Końcówka rotora dla HZ Sprężyna dociskowa dla HZ Bolec zatrzaskowy dla HZ Zabierak dla HZ Zabierak dla HZ krótkiej 1 Śruba łącząca SYMO Śruba dla boku 36 mm 1 Śruba dla boku 41 mm 1 Śruba dla boku 46 mm 1 Śruba dla boku 51 mm 1 Śruba dla boku 56 mm 1 Śruba dla boku 61 mm 1 Śruba dla boku 66 mm 1 Śruba dla boku 71 mm 1 Śruba dla boku 76 mm 1 Klucze lub klucze surowe 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Śruba z łbem walcowym Kompletny łącznik dla HZ 52 (HZ /32) Kompletny łącznik dla HZ 53 (HZ /37) 46 1 Kompletny łącznik dla HZ 54 (HZ /42) 51 1 Kompletny łącznik dla HZ 55 (HZ /47) 56 1 Kompletny łącznik dla HZ 56 (HZ /52) 61 1 Kompletny łącznik dla HZ 56A (HZ /57) 66 1 Kompletny łącznik dla HZ 56B (HZ /62) 71 1 Kompletny łącznik dla HZ 57 (HZ /67) 76 1 Kompletny łącznik dla HZ 57A (HZ /72) 81 1 Kompletny łącznik dla HZ 58 (HZ /77) 86 1 Moduł obudowy Moduł gałki Obrotowy uchwyt dla wkładek z gałką Przedłużenie obudowy Przedłużenie obudowy Przedłużenie obudowy Przedłużenie rotora Przedłużenie rotora Przedłużenie rotora Sprzęgło kompletne dla KZ Zabierak dla KZ Przedłużenie sprzęgła Przedłużenie sprzęgła Przedłużenie sprzęgła Sprężyna dociskowa dla sprzęgła gałki Śruba łącząca SYMO Śruba dla boku 36 mm Śruba dla boku 41 mm Śruba dla boku 51 mm 1 Śruba dla boku 61 mm 1 Klucze lub klucze surowe Śruba z łbem walcowym Łącznik rozmiar 1 31/31 1 Łącznik rozmiar 2 31/ Łącznik rozmiar 3 31/ Łącznik rozmiar 4 36/36 1 Łącznik rozmiar 6 36/ Łącznik rozmiar 7 31/51 1 Łącznik rozmiar 9 41/41 1 Łącznik rozmiar 13 31/61 1 Krótkie wkładki z gałką dla rozmiaru w mm DZ 27/K36 DZ 27/K41 DZ 27/K46 Wkładka krótka dla rozmiaru w mm DZ 27/36 DZ 27/41 DZ 27/46 Opcja specjalna ZR: Pozycja talerza sprzęgła Moduł gałki Moduł obudowy DZ krótka Przedłużenie obudowy dla DZ krótkiej 5 1 Przedłużenie obudowy dla DZ krótkiej 10 1 Przedłużenie obudowy dla DZ krótkiej 15 1 Przedłużenie rotora 5 1 Przedłużenie rotora 10 1 Sprzęgło kompletne dla KZ Przedłużenie sprzęgła 5 1 Przedłużenie sprzęgła 10 1 Śruba łącząca SYMO Śruba dla boku 36 mm 1 Śruba dla boku 41 mm 1 Śruba dla boku 46 mm 1 Zabierak dla KZ krótkiej Klucze lub klucze surowe Śruba z łbem walcowym Łącznik rozmiar 2 31/36 1 Łącznik rozmiar 3 31/41 1 Łącznik rozmiar 5 31/46 1 Moduł obudowy Moduł obudowy DZ krótka Przedłużenie obudowy dla DZ krótkiej 5 1 Przedłużenie obudowy dla DZ krótkiej 10 1 Przedłużenie obudowy dla DZ krótkiej 15 1 Przedłużenie rotora 5 1 Przedłużenie rotora 10 1 Sprzęgło kompletne dla DZ Przedłużenie sprzęgła 5 1 Przedłużenie sprzęgła 10 1 Śruba łącząca SYMO Śruba dla boku 36 mm 1 Śruba dla boku 41 mm 1 Śruba dla boku 46 mm 1 Zabierak dla DZ krótkiej Klucze lub klucze surowe Śruba z łbem walcowym Łącznik rozmiar 2 31/36 1 Łącznik rozmiar 3 31/41 1 Łącznik rozmiar 5 31/46 1 Wkładka dwustronna BSZ Wkładka z gałką 19
