System zamknięć 3KSplus System z 3 krzywymi

Transkrypt

1 System zamknięć 3KSplus System z 3 krzywymi

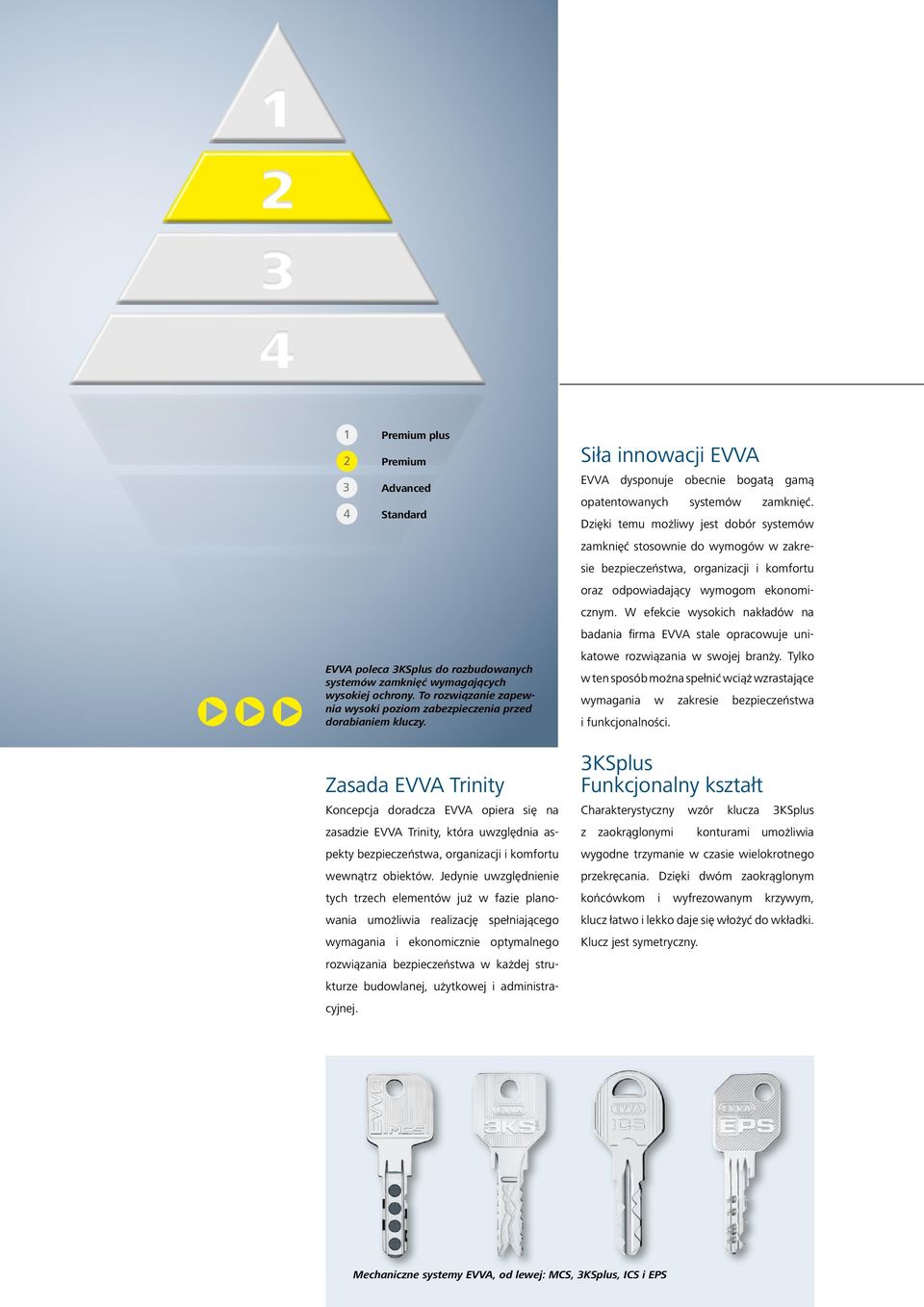

2 Premium plus 2 Premium 3 Advanced 4 Standard Siła innowacji EVVA EVVA dysponuje obecnie bogatą gamą opatentowanych systemów zamknięć. Dzięki temu możliwy jest dobór systemów zamknięć stosownie do wymogów w zakresie bezpieczeństwa, organizacji i komfortu oraz odpowiadający wymogom ekonomicznym. W efekcie wysokich nakładów na badania firma EVVA stale opracowuje uni- ce.indd katowe 11:26:19 rozwiązania w swojej branży. Tylko EVVA poleca 3KSplus do rozbudowanych systemów zamknięć wymagających w ten sposób można spełnić wciąż wzrastające wysokiej ochrony. To rozwiązanie zapewnia wysoki poziom zabezpieczenia przed wymagania w zakresie bezpieczeństwa dorabianiem kluczy. i funkcjonalności. Zasada EVVA Trinity Koncepcja doradcza EVVA opiera się na zasadzie EVVA Trinity, która uwzględnia aspekty bezpieczeństwa, organizacji i komfortu wewnątrz obiektów. Jedynie uwzględnienie tych trzech elementów już w fazie planowania umożliwia realizację spełniającego wymagania i ekonomicznie optymalnego rozwiązania bezpieczeństwa w każdej strukturze budowlanej, użytkowej i administracyjnej. 3KSplus Funkcjonalny kształt Charakterystyczny wzór klucza 3KSplus z zaokrąglonymi konturami umożliwia wygodne trzymanie w czasie wielokrotnego przekręcania. Dzięki dwóm zaokrąglonym końcówkom i wyfrezowanym krzywym, klucz łatwo i lekko daje się włożyć do wkładki. Klucz jest symetryczny. Mechaniczne systemy EVVA, od lewej: MCS, 3KSplus, ICS i EPS

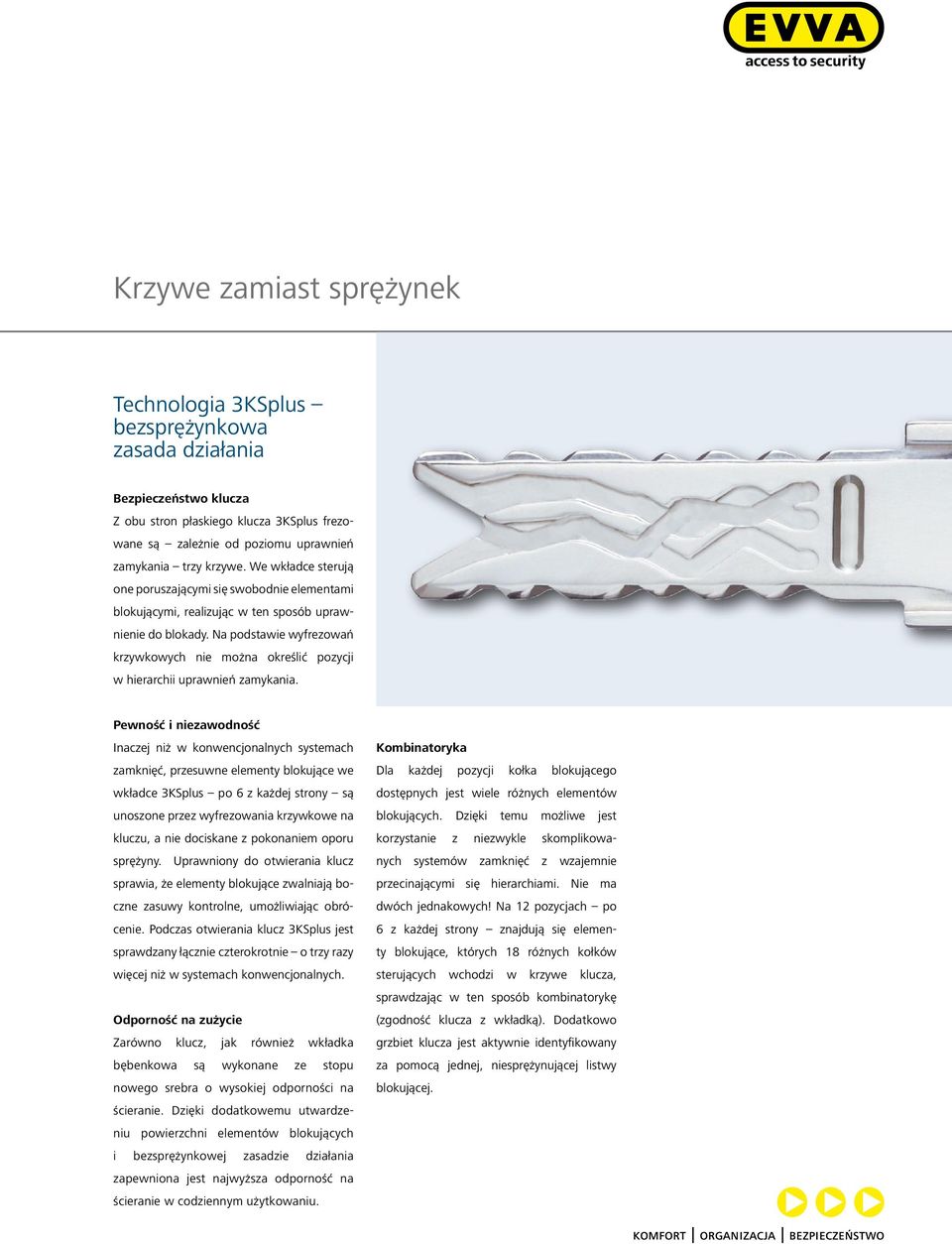

3 Krzywe zamiast sprężynek Technologia 3KSplus bezsprężynkowa zasada działania Bezpieczeństwo klucza Z obu stron płaskiego klucza 3KSplus frezowane są zależnie od poziomu uprawnień zamykania trzy krzywe. We wkładce sterują one poruszającymi się swobodnie elementami blokującymi, realizując w ten sposób uprawnienie do blokady. Na podstawie wyfrezowań krzywkowych nie można określić pozycji w hierarchii uprawnień zamykania. Pewność i niezawodność Inaczej niż w konwencjonalnych systemach zamknięć, przesuwne elementy blokujące we wkładce 3KSplus po 6 z każdej strony są unoszone przez wyfrezowania krzywkowe na kluczu, a nie dociskane z pokonaniem oporu sprężyny. Uprawniony do otwierania klucz sprawia, że elementy blokujące zwalniają boczne zasuwy kontrolne, umożliwiając obrócenie. Podczas otwierania klucz 3KSplus jest sprawdzany łącznie czterokrotnie o trzy razy więcej niż w systemach konwencjonalnych. Odporność na zużycie Zarówno klucz, jak również wkładka bębenkowa są wykonane ze stopu nowego srebra o wysokiej odporności na ścieranie. Dzięki dodatkowemu utwardzeniu powierzchni elementów blokujących i bezsprężynkowej zasadzie działania zapewniona jest najwyższa odporność na ścieranie w codziennym użytkowaniu. Kombinatoryka Dla każdej pozycji kołka blokującego dostępnych jest wiele różnych elementów blokujących. Dzięki temu możliwe jest korzystanie z niezwykle skomplikowanych systemów zamknięć z wzajemnie przecinającymi się hierarchiami. Nie ma dwóch jednakowych! Na 12 pozycjach po 6 z każdej strony znajdują się elementy blokujące, których 18 różnych kołków sterujących wchodzi w krzywe klucza, sprawdzając w ten sposób kombinatorykę (zgodność klucza z wkładką). Dodatkowo grzbiet klucza jest aktywnie identyfikowany za pomocą jednej, niesprężynującej listwy blokującej.

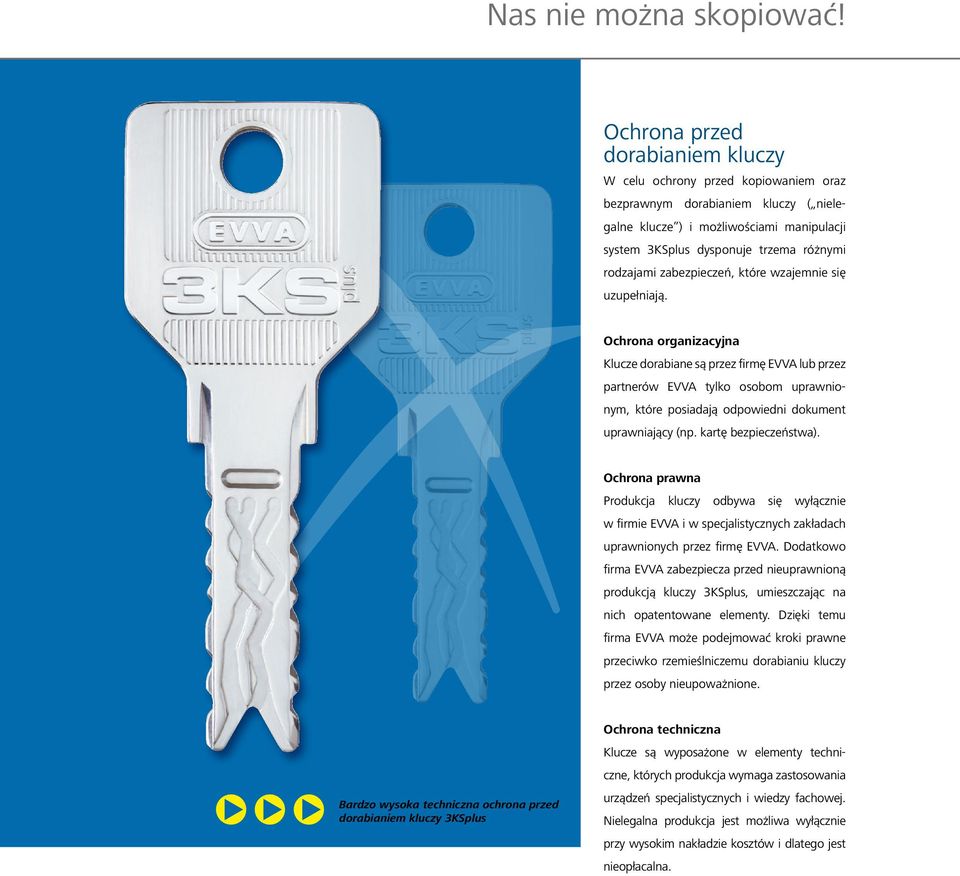

4 Nas nie można skopiować! Ochrona przed dorabianiem kluczy W celu ochrony przed kopiowaniem oraz bezprawnym dorabianiem kluczy ( nielegalne klucze ) i możliwościami manipulacji system 3KSplus dysponuje trzema różnymi rodzajami zabezpieczeń, które wzajemnie się uzupełniają. Ochrona organizacyjna Klucze dorabiane są przez firmę EVVA lub przez partnerów EVVA tylko osobom uprawnionym, które posiadają odpowiedni dokument uprawniający (np. kartę bezpieczeństwa). Ochrona prawna Produkcja kluczy odbywa się wyłącznie w firmie EVVA i w specjalistycznych zakładach uprawnionych przez firmę EVVA. Dodatkowo firma EVVA zabezpiecza przed nieuprawnioną produkcją kluczy 3KSplus, umieszczając na nich opatentowane elementy. Dzięki temu firma EVVA może podejmować kroki prawne przeciwko rzemieślniczemu dorabianiu kluczy przez osoby nieupoważnione. Bardzo wysoka techniczna ochrona przed dorabianiem kluczy 3KSplus Ochrona techniczna Klucze są wyposażone w elementy techniczne, których produkcja wymaga zastosowania urządzeń specjalistycznych i wiedzy fachowej. Nielegalna produkcja jest możliwa wyłącznie przy wysokim nakładzie kosztów i dlatego jest nieopłacalna.

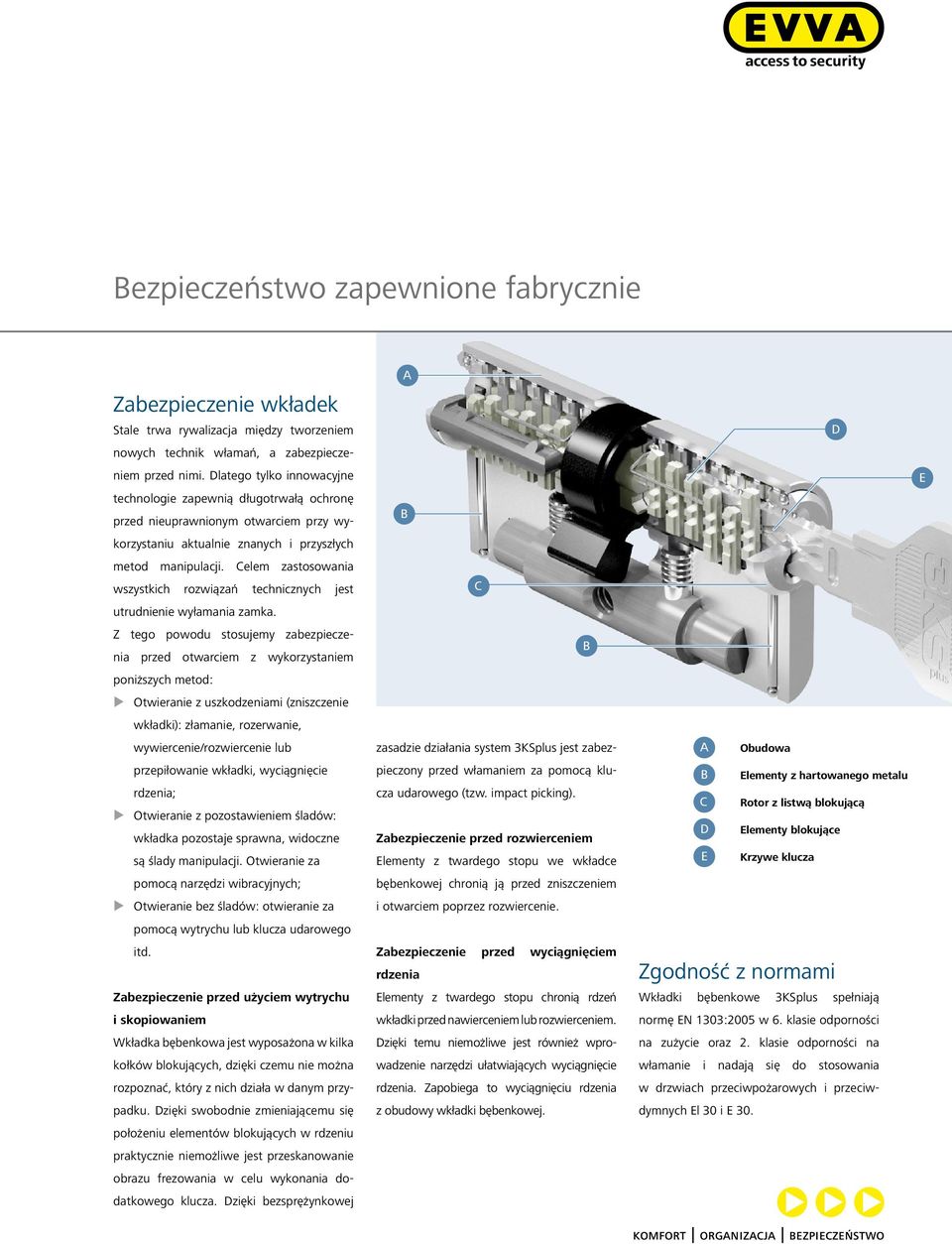

5 Bezpieczeństwo zapewnione fabrycznie A Zabezpieczenie wkładek Stale trwa rywalizacja między tworzeniem D nowych technik włamań, a zabezpieczeniem przed nimi. Dlatego tylko innowacyjne technologie zapewnią długotrwałą ochronę przed nieuprawnionym otwarciem przy wy- B E korzystaniu aktualnie znanych i przyszłych metod manipulacji. Celem zastosowania wszystkich rozwiązań technicznych jest C utrudnienie wyłamania zamka. Z tego powodu stosujemy zabezpieczenia przed otwarciem z wykorzystaniem B poniższych metod: XX Otwieranie z uszkodzeniami (zniszczenie wkładki): złamanie, rozerwanie, wywiercenie/rozwiercenie lub przepiłowanie wkładki, wyciągnięcie rdzenia; XX Otwieranie z pozostawieniem śladów: wkładka pozostaje sprawna, widoczne są ślady manipulacji. Otwieranie za pomocą narzędzi wibracyjnych; zasadzie działania system 3KSplus jest zabezpieczony przed włamaniem za pomocą klucza udarowego (tzw. impact picking). Zabezpieczenie przed rozwierceniem Elementy z twardego stopu we wkładce bębenkowej chronią ją przed zniszczeniem A B C D E Obudowa Elementy z hartowanego metalu Rotor z listwą blokującą Elementy blokujące Krzywe klucza XX Otwieranie bez śladów: otwieranie za i otwarciem poprzez rozwiercenie. pomocą wytrychu lub klucza udarowego itd. Zabezpieczenie przed wyciągnięciem rdzenia Zgodność z normami Zabezpieczenie przed użyciem wytrychu Elementy z twardego stopu chronią rdzeń Wkładki bębenkowe 3KSplus spełniają i skopiowaniem wkładki przed nawierceniem lub rozwierceniem. normę EN 1303:2005 w 6. klasie odporności Wkładka bębenkowa jest wyposażona w kilka Dzięki temu niemożliwe jest również wpro- na zużycie oraz 2. klasie odporności na kołków blokujących, dzięki czemu nie można wadzenie narzędzi ułatwiających wyciągnięcie włamanie i nadają się do stosowania rozpoznać, który z nich działa w danym przy- rdzenia. Zapobiega to wyciągnięciu rdzenia w drzwiach przeciwpożarowych i przeciw- padku. Dzięki swobodnie zmieniającemu się z obudowy wkładki bębenkowej. dymnych El 30 i E 30. położeniu elementów blokujących w rdzeniu praktycznie niemożliwe jest przeskanowanie obrazu frezowania w celu wykonania dodatkowego klucza. Dzięki bezsprężynkowej

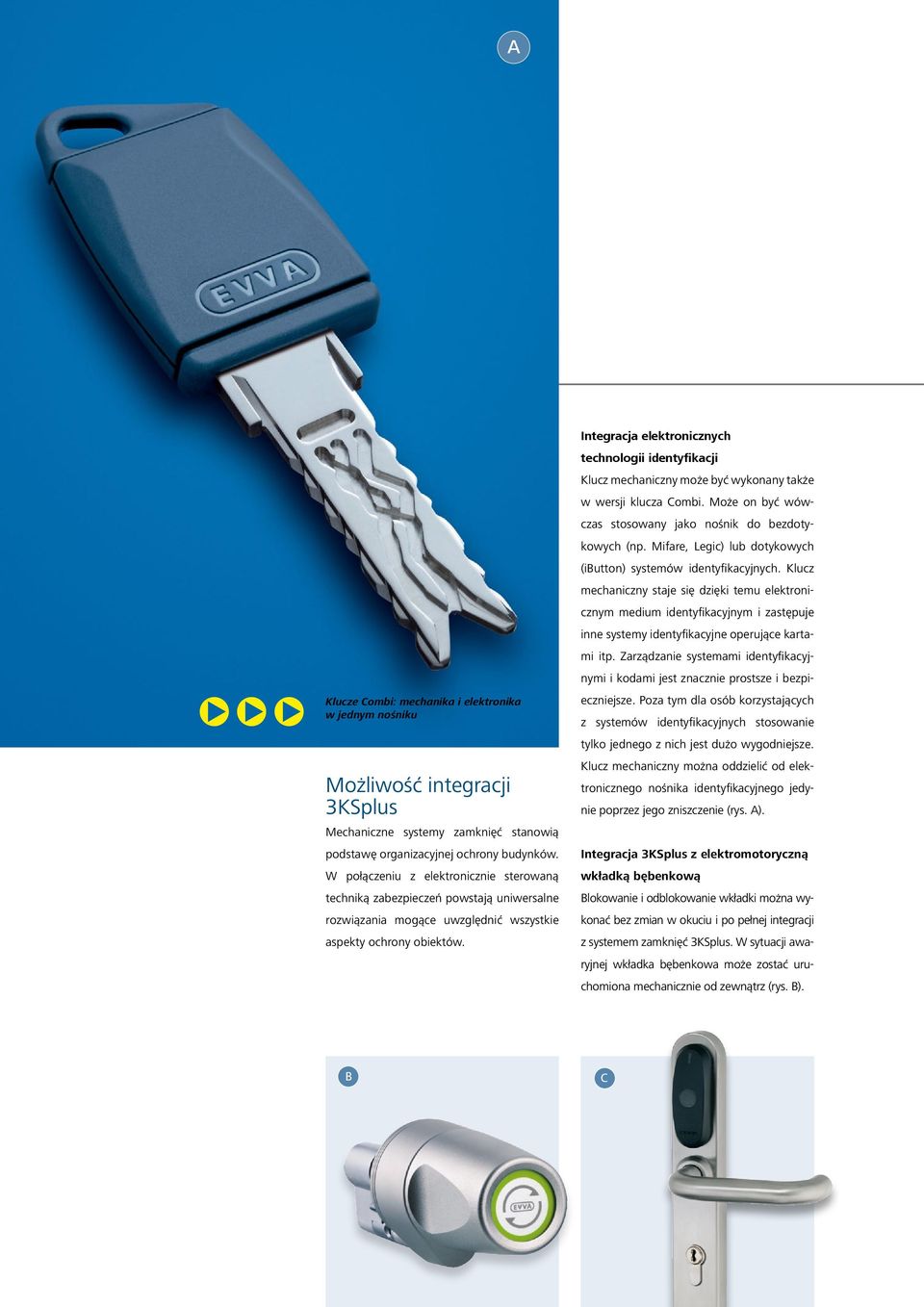

6 A Klucze Combi: mechanika i elektronika w jednym nośniku Możliwość integracji 3KSplus Mechaniczne systemy zamknięć stanowią podstawę organizacyjnej ochrony budynków. W połączeniu z elektronicznie sterowaną techniką zabezpieczeń powstają uniwersalne rozwiązania mogące uwzględnić wszystkie aspekty ochrony obiektów. Integracja elektronicznych technologii identyfikacji Klucz mechaniczny może być wykonany także w wersji klucza Combi. Może on być wówczas stosowany jako nośnik do bezdotykowych (np. Mifare, Legic) lub dotykowych (ibutton) systemów identyfikacyjnych. Klucz mechaniczny staje się dzięki temu elektronicznym medium identyfikacyjnym i zastępuje inne systemy identyfikacyjne operujące kartami itp. Zarządzanie systemami identyfikacyjnymi i kodami jest znacznie prostsze i bezpieczniejsze. Poza tym dla osób korzystających z systemów identyfikacyjnych stosowanie tylko jednego z nich jest dużo wygodniejsze. Klucz mechaniczny można oddzielić od elektronicznego nośnika identyfikacyjnego jedynie poprzez jego zniszczenie (rys. A). Integracja 3KSplus z elektromotoryczną wkładką bębenkową Blokowanie i odblokowanie wkładki można wykonać bez zmian w okuciu i po pełnej integracji z systemem zamknięć 3KSplus. W sytuacji awaryjnej wkładka bębenkowa może zostać uruchomiona mechanicznie od zewnątrz (rys. B). B C

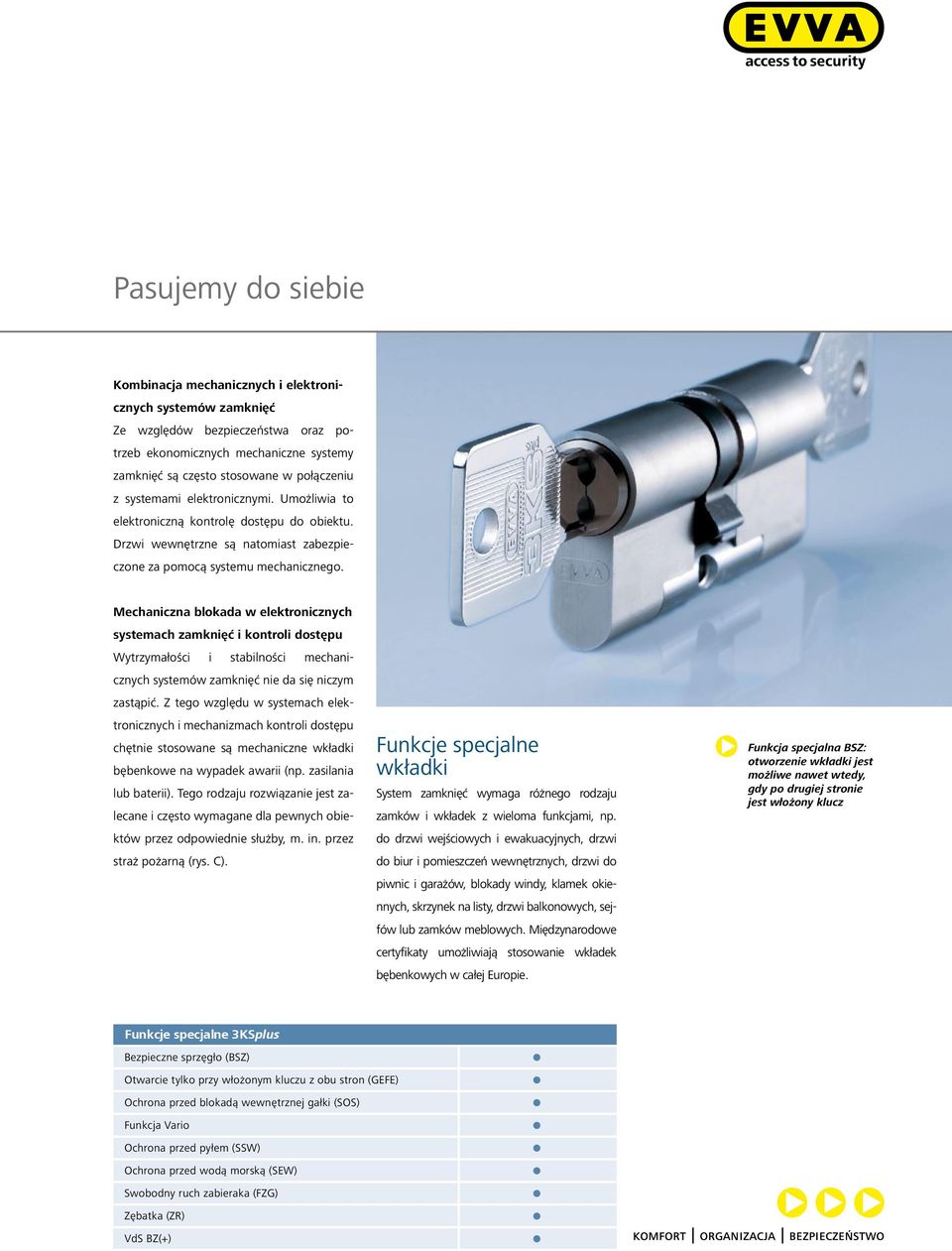

7 Pasujemy do siebie Kombinacja mechanicznych i elektronicznych systemów zamknięć Ze względów bezpieczeństwa oraz potrzeb ekonomicznych mechaniczne systemy zamknięć są często stosowane w połączeniu z systemami elektronicznymi. Umożliwia to elektroniczną kontrolę dostępu do obiektu. Drzwi wewnętrzne są natomiast zabezpieczone za pomocą systemu mechanicznego. Mechaniczna blokada w elektronicznych systemach zamknięć i kontroli dostępu Wytrzymałości i stabilności mechanicznych systemów zamknięć nie da się niczym zastąpić. Z tego względu w systemach elektronicznych i mechanizmach kontroli dostępu chętnie stosowane są mechaniczne wkładki bębenkowe na wypadek awarii (np. zasilania lub baterii). Tego rodzaju rozwiązanie jest zalecane i często wymagane dla pewnych obiektów przez odpowiednie służby, m. in. przez straż pożarną (rys. C). Funkcje specjalne wkładki System zamknięć wymaga różnego rodzaju zamków i wkładek z wieloma funkcjami, np. do drzwi wejściowych i ewakuacyjnych, drzwi do biur i pomieszczeń wewnętrznych, drzwi do piwnic i garażów, blokady windy, klamek okie- nnych, skrzynek na listy, drzwi balkonowych, sej- fów lub zamków meblowych. Międzynarodowe certyfikaty umożliwiają stosowanie wkładek bębenkowych w całej Europie. Funkcja specjalna BSZ: otworzenie wkładki jest możliwe nawet wtedy, gdy po drugiej stronie jest włożony klucz Funkcje specjalne 3KSplus Bezpieczne sprzęgło (BSZ) Otwarcie tylko przy włożonym kluczu z obu stron (GEFE) Ochrona przed blokadą wewnętrznej gałki (SOS) Funkcja Vario Ochrona przed pyłem (SSW) Ochrona przed wodą morską (SEW) Swobodny ruch zabieraka (FZG) Zębatka (ZR) VdS BZ(+)
