PROGRAM FUNKCJONALNO UŻYTKOWY

Transkrypt

1 PROGRAM FUNKCJONALNO UŻYTKOWY 1. Nazwa przedmiotu zamówienia: ZAPROJEKTOWANIE I WYKONANIE ROBÓT BUDOWLANYCH ZWIĄZANYCH Z MODERNIZACJĄ DROGI WOJEWÓDZKIEJ NR 957 OD BIAŁKI DO NOWEGO TARGU, ETAP I: 1. REMONT PRZEPUSTÓW DROGOWYCH 2. 2 BUDOWA KANALIZACJI DESZCZOWEJ 3. BUDOWA OŚWIETLENIA NA SKRZYŻOWANIU DR.WOJ NR 957 Z DROGĄ POWIATOWĄ NR K 1693 W KM:16+004,80 W M. ZAWOJA 2.. Nazwy i kody: Roboty inżynieryjne i budowlane Roboty w zakresie budowy dróg Wymiana nawierzchni drogowej Usługi inżynieryjne w zakresie projektowania 3. Adres obiektu budowlanego: DROGA WOJEWÓDZKA NR 957 MIEJSCOWOŚĆ BIAŁKA-NOWY TARG POWIAT SUSKI, NOWOTARSKI WOJEWÓDZTWO MAŁOPOLSKIE 4. Nazwa i adres zamawiającego: ZARZĄD DRÓG WOJEWÓDZKICH W KRAKOWIE 1

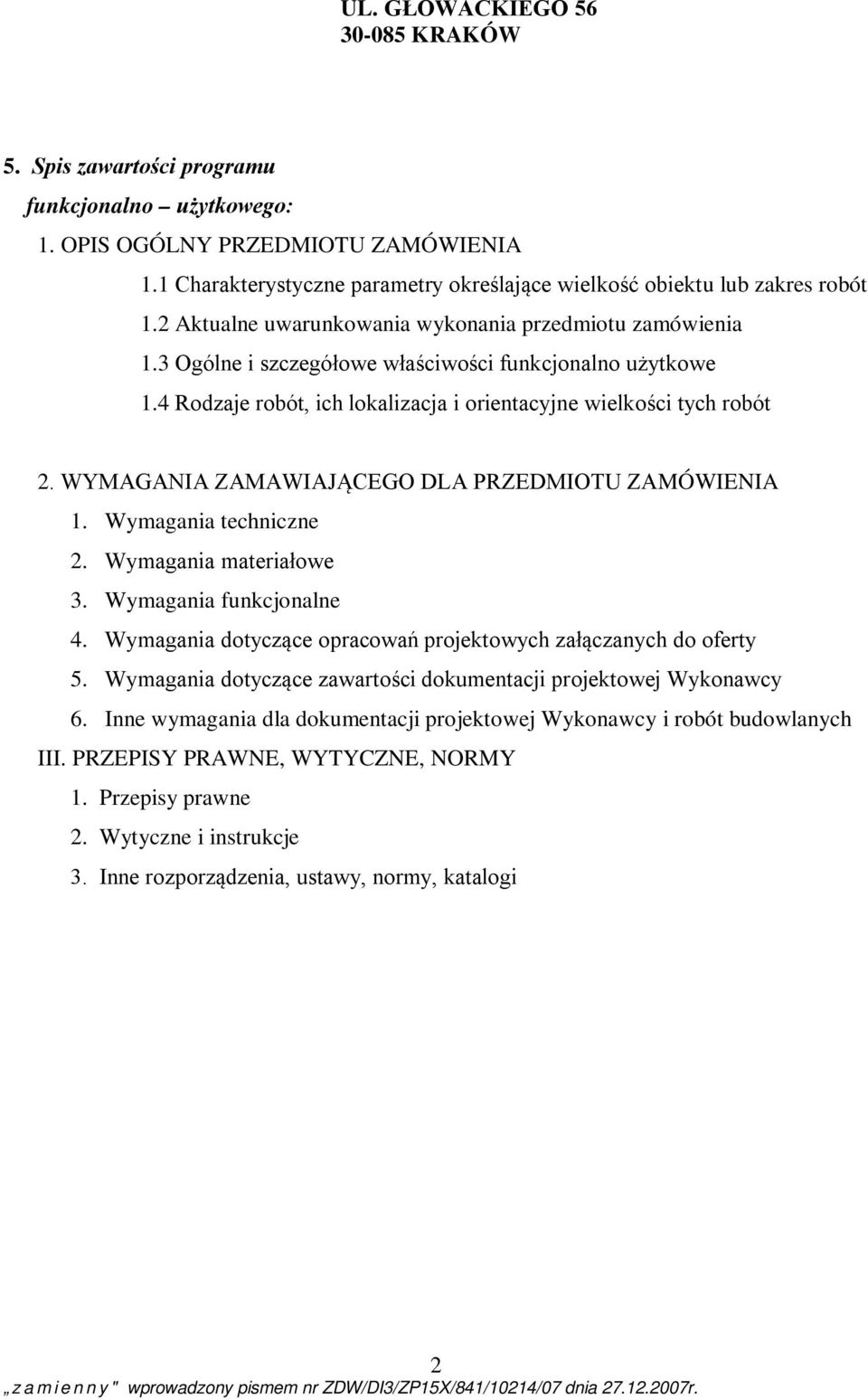

2 UL. GŁOWACKIEGO KRAKÓW 5. Spis zawartości programu funkcjonalno użytkowego: 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1 Charakterystyczne parametry określające wielkość obiektu lub zakres robót 1.2 Aktualne uwarunkowania wykonania przedmiotu zamówienia 1.3 Ogólne i szczegółowe właściwości funkcjonalno użytkowe 1.4 Rodzaje robót, ich lokalizacja i orientacyjne wielkości tych robót 2. WYMAGANIA ZAMAWIAJĄCEGO DLA PRZEDMIOTU ZAMÓWIENIA 1. Wymagania techniczne 2. Wymagania materiałowe 3. Wymagania funkcjonalne 4. Wymagania dotyczące opracowań projektowych załączanych do oferty 5. Wymagania dotyczące zawartości dokumentacji projektowej Wykonawcy 6. Inne wymagania dla dokumentacji projektowej Wykonawcy i robót budowlanych III. PRZEPISY PRAWNE, WYTYCZNE, NORMY 1. Przepisy prawne 2. Wytyczne i instrukcje 3. Inne rozporządzenia, ustawy, normy, katalogi 2

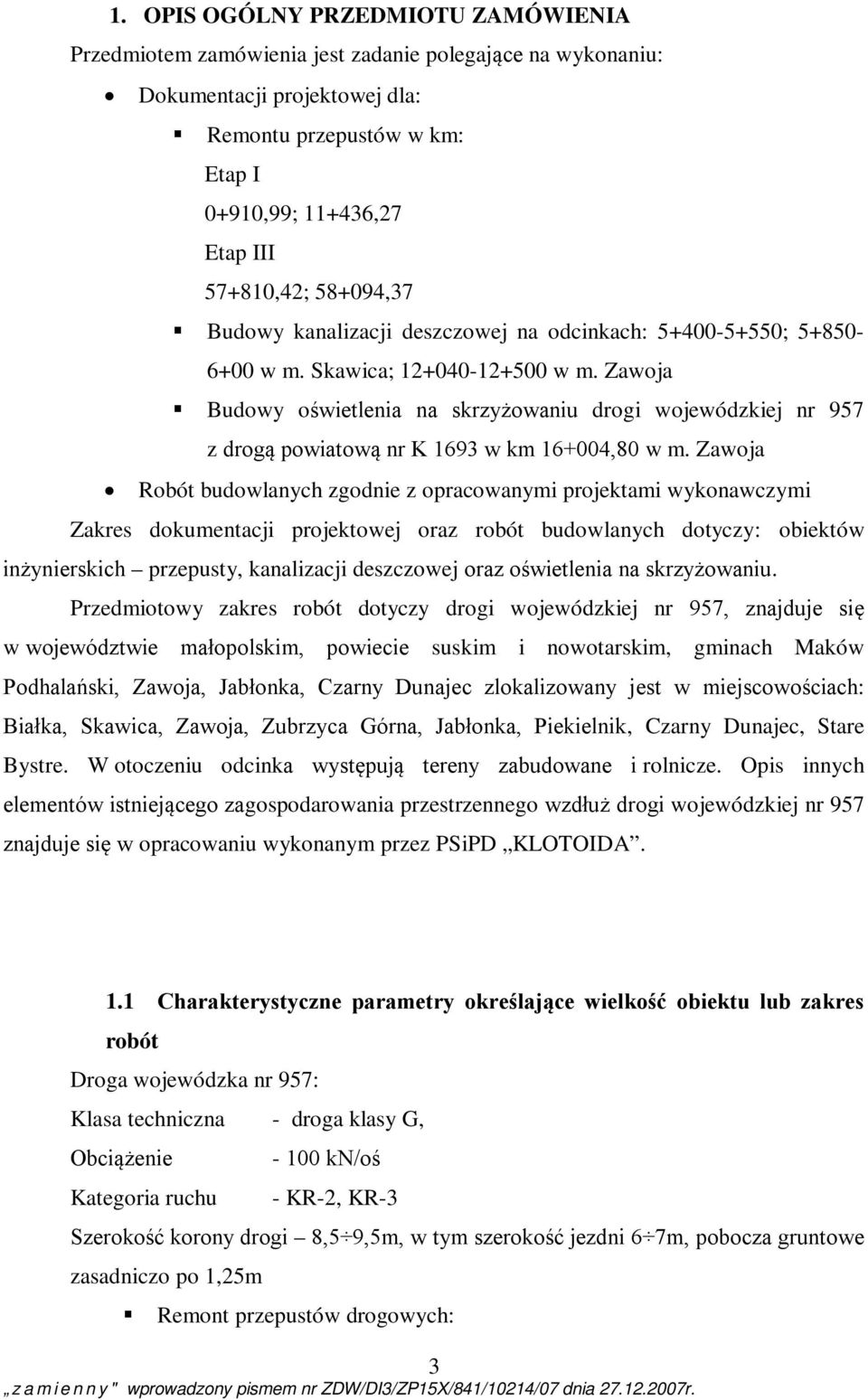

3 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest zadanie polegające na wykonaniu: Dokumentacji projektowej dla: Remontu przepustów w km: Etap I 0+910,99; ,27 Etap III ,42; ,37 Budowy kanalizacji deszczowej na odcinkach: ; w m. Skawica; w m. Zawoja Budowy oświetlenia na skrzyżowaniu drogi wojewódzkiej nr 957 z drogą powiatową nr K 1693 w km ,80 w m. Zawoja Robót budowlanych zgodnie z opracowanymi projektami wykonawczymi Zakres dokumentacji projektowej oraz robót budowlanych dotyczy: obiektów inżynierskich przepusty, kanalizacji deszczowej oraz oświetlenia na skrzyżowaniu. Przedmiotowy zakres robót dotyczy drogi wojewódzkiej nr 957, znajduje się w województwie małopolskim, powiecie suskim i nowotarskim, gminach Maków Podhalański, Zawoja, Jabłonka, Czarny Dunajec zlokalizowany jest w miejscowościach: Białka, Skawica, Zawoja, Zubrzyca Górna, Jabłonka, Piekielnik, Czarny Dunajec, Stare Bystre. W otoczeniu odcinka występują tereny zabudowane i rolnicze. Opis innych elementów istniejącego zagospodarowania przestrzennego wzdłuż drogi wojewódzkiej nr 957 znajduje się w opracowaniu wykonanym przez PSiPD KLOTOIDA. 1.1 Charakterystyczne parametry określające wielkość obiektu lub zakres robót Droga wojewódzka nr 957: Klasa techniczna - droga klasy G, Obciążenie Kategoria ruchu kn/oś - KR-2, KR-3 Szerokość korony drogi 8,5 9,5m, w tym szerokość jezdni 6 7m, pobocza gruntowe zasadniczo po 1,25m Remont przepustów drogowych: 3

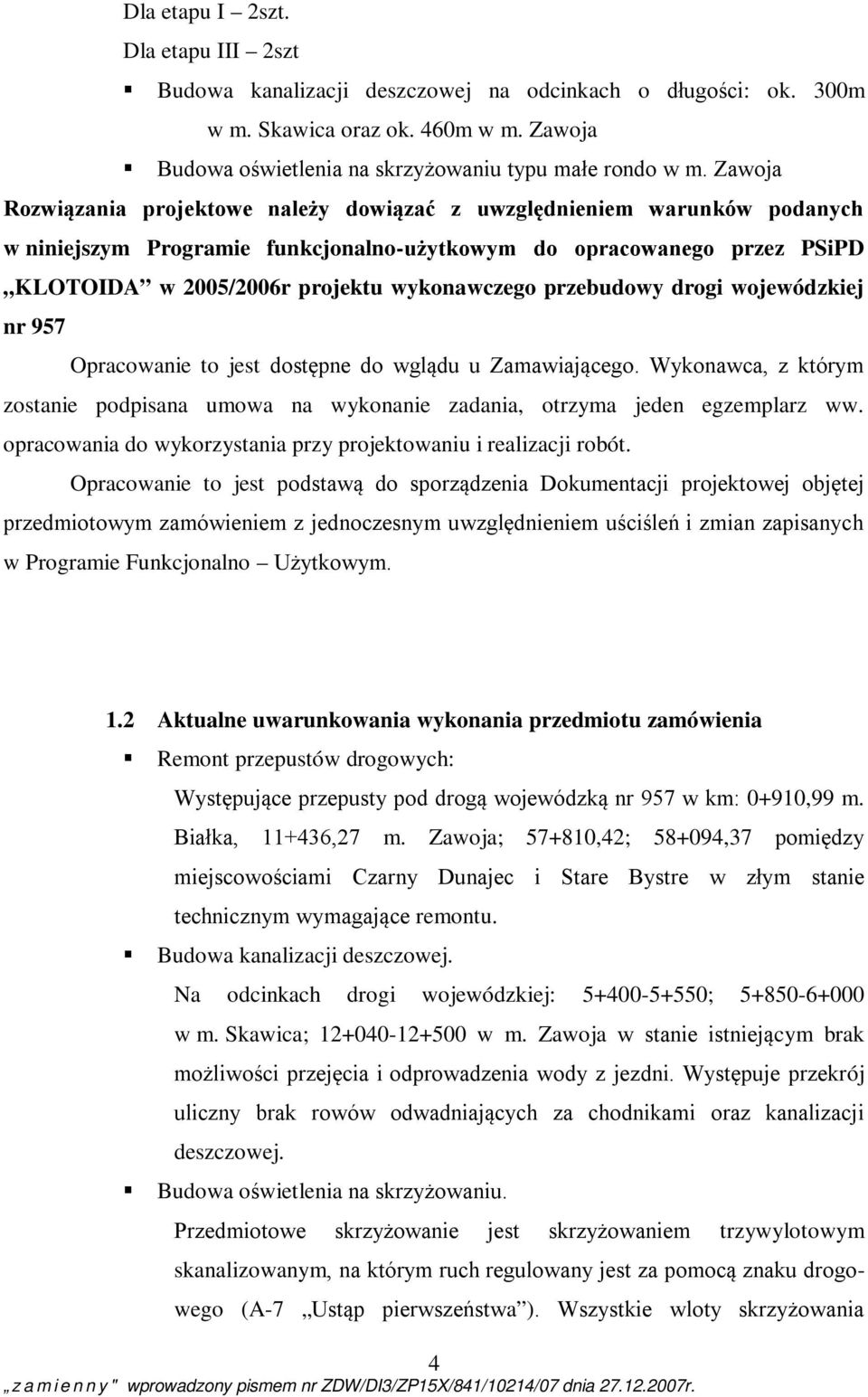

4 Dla etapu I 2szt. Dla etapu III 2szt Budowa kanalizacji deszczowej na odcinkach o długości: ok. 300m w m. Skawica oraz ok. 460m w m. Zawoja Budowa oświetlenia na skrzyżowaniu typu małe rondo w m. Zawoja Rozwiązania projektowe należy dowiązać z uwzględnieniem warunków podanych w niniejszym Programie funkcjonalno-użytkowym do opracowanego przez PSiPD KLOTOIDA w 2005/2006r projektu wykonawczego przebudowy drogi wojewódzkiej nr 957 Opracowanie to jest dostępne do wglądu u Zamawiającego. Wykonawca, z którym zostanie podpisana umowa na wykonanie zadania, otrzyma jeden egzemplarz ww. opracowania do wykorzystania przy projektowaniu i realizacji robót. Opracowanie to jest podstawą do sporządzenia Dokumentacji projektowej objętej przedmiotowym zamówieniem z jednoczesnym uwzględnieniem uściśleń i zmian zapisanych w Programie Funkcjonalno Użytkowym. 1.2 Aktualne uwarunkowania wykonania przedmiotu zamówienia Remont przepustów drogowych: Występujące przepusty pod drogą wojewódzką nr 957 w km: 0+910,99 m. Białka, ,27 m. Zawoja; ,42; ,37 pomiędzy miejscowościami Czarny Dunajec i Stare Bystre w złym stanie technicznym wymagające remontu. Budowa kanalizacji deszczowej. Na odcinkach drogi wojewódzkiej: ; w m. Skawica; w m. Zawoja w stanie istniejącym brak możliwości przejęcia i odprowadzenia wody z jezdni. Występuje przekrój uliczny brak rowów odwadniających za chodnikami oraz kanalizacji deszczowej. Budowa oświetlenia na skrzyżowaniu. Przedmiotowe skrzyżowanie jest skrzyżowaniem trzywylotowym skanalizowanym, na którym ruch regulowany jest za pomocą znaku drogowego (A-7 Ustąp pierwszeństwa ). Wszystkie wloty skrzyżowania 4

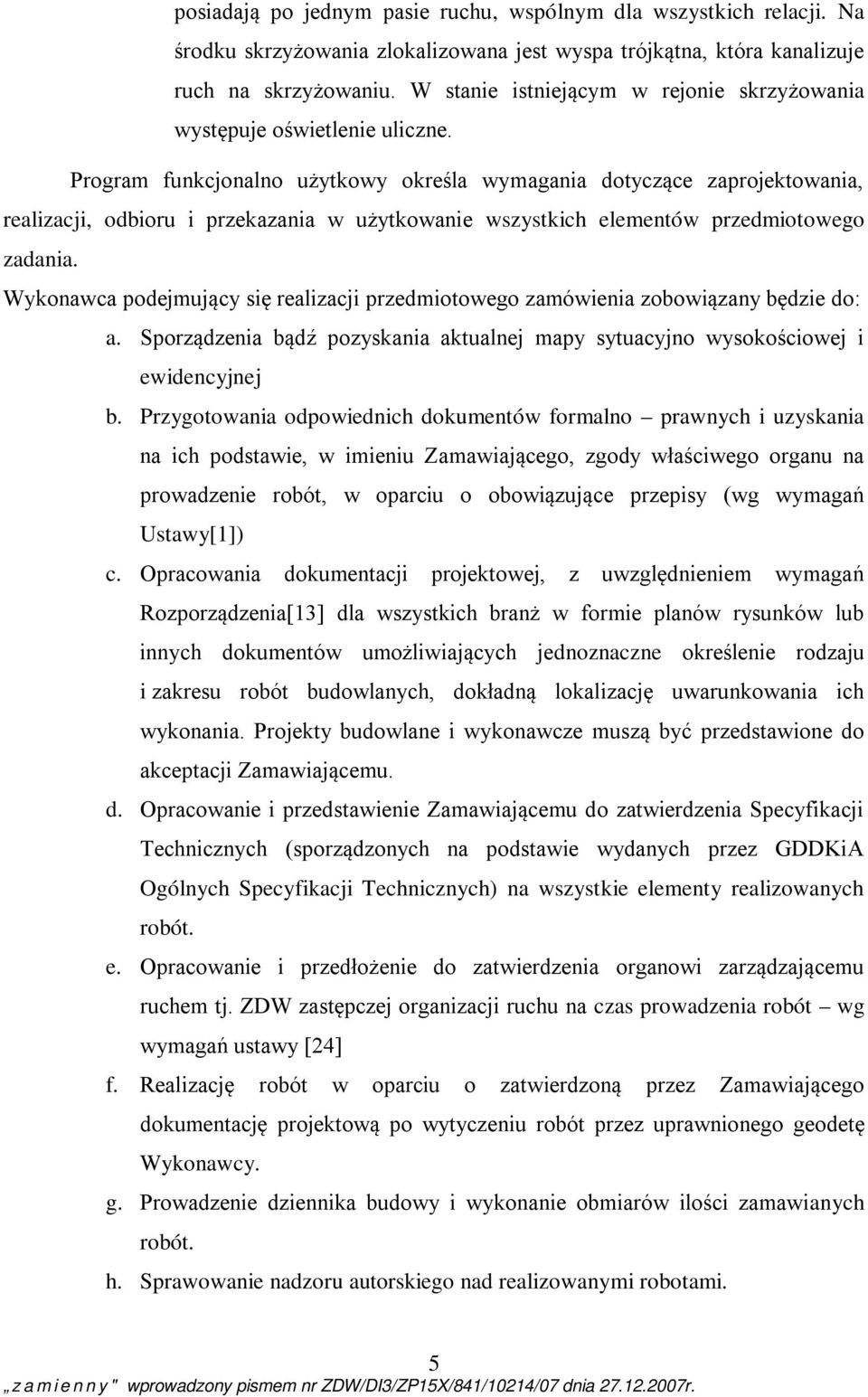

5 posiadają po jednym pasie ruchu, wspólnym dla wszystkich relacji. Na środku skrzyżowania zlokalizowana jest wyspa trójkątna, która kanalizuje ruch na skrzyżowaniu. W stanie istniejącym w rejonie skrzyżowania występuje oświetlenie uliczne. Program funkcjonalno użytkowy określa wymagania dotyczące zaprojektowania, realizacji, odbioru i przekazania w użytkowanie wszystkich elementów przedmiotowego zadania. Wykonawca podejmujący się realizacji przedmiotowego zamówienia zobowiązany będzie do: a. Sporządzenia bądź pozyskania aktualnej mapy sytuacyjno wysokościowej i ewidencyjnej b. Przygotowania odpowiednich dokumentów formalno prawnych i uzyskania na ich podstawie, w imieniu Zamawiającego, zgody właściwego organu na prowadzenie robót, w oparciu o obowiązujące przepisy (wg wymagań Ustawy[1]) c. Opracowania dokumentacji projektowej, z uwzględnieniem wymagań Rozporządzenia[13] dla wszystkich branż w formie planów rysunków lub innych dokumentów umożliwiających jednoznaczne określenie rodzaju i zakresu robót budowlanych, dokładną lokalizację uwarunkowania ich wykonania. Projekty budowlane i wykonawcze muszą być przedstawione do akceptacji Zamawiającemu. d. Opracowanie i przedstawienie Zamawiającemu do zatwierdzenia Specyfikacji Technicznych (sporządzonych na podstawie wydanych przez GDDKiA Ogólnych Specyfikacji Technicznych) na wszystkie elementy realizowanych robót. e. Opracowanie i przedłożenie do zatwierdzenia organowi zarządzającemu ruchem tj. ZDW zastępczej organizacji ruchu na czas prowadzenia robót wg wymagań ustawy [24] f. Realizację robót w oparciu o zatwierdzoną przez Zamawiającego dokumentację projektową po wytyczeniu robót przez uprawnionego geodetę Wykonawcy. g. Prowadzenie dziennika budowy i wykonanie obmiarów ilości zamawianych robót. h. Sprawowanie nadzoru autorskiego nad realizowanymi robotami. 5

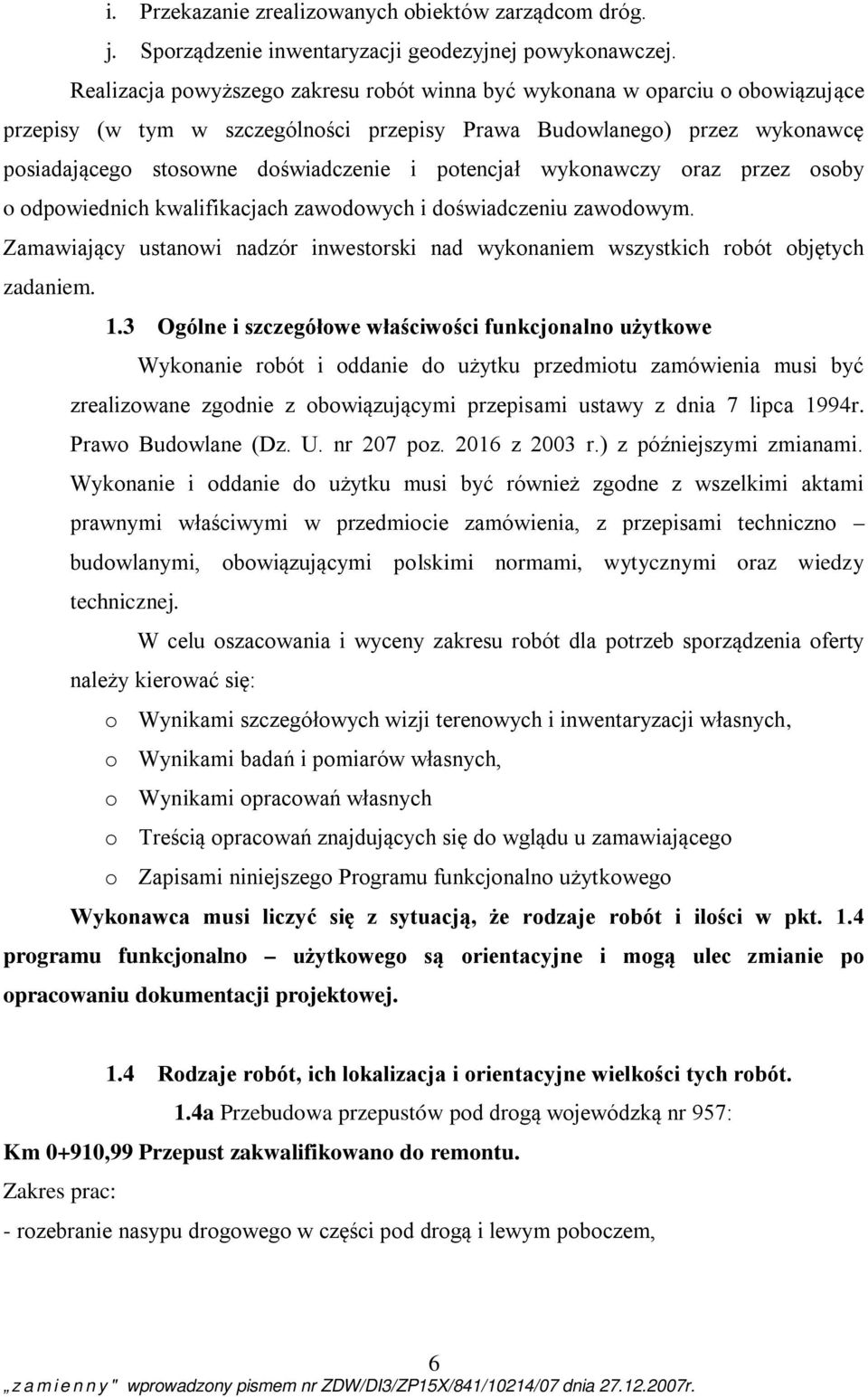

6 i. Przekazanie zrealizowanych obiektów zarządcom dróg. j. Sporządzenie inwentaryzacji geodezyjnej powykonawczej. Realizacja powyższego zakresu robót winna być wykonana w oparciu o obowiązujące przepisy (w tym w szczególności przepisy Prawa Budowlanego) przez wykonawcę posiadającego stosowne doświadczenie i potencjał wykonawczy oraz przez osoby o odpowiednich kwalifikacjach zawodowych i doświadczeniu zawodowym. Zamawiający ustanowi nadzór inwestorski nad wykonaniem wszystkich robót objętych zadaniem. 1.3 Ogólne i szczegółowe właściwości funkcjonalno użytkowe Wykonanie robót i oddanie do użytku przedmiotu zamówienia musi być zrealizowane zgodnie z obowiązującymi przepisami ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. nr 207 poz z 2003 r.) z późniejszymi zmianami. Wykonanie i oddanie do użytku musi być również zgodne z wszelkimi aktami prawnymi właściwymi w przedmiocie zamówienia, z przepisami techniczno budowlanymi, obowiązującymi polskimi normami, wytycznymi oraz wiedzy technicznej. W celu oszacowania i wyceny zakresu robót dla potrzeb sporządzenia oferty należy kierować się: o Wynikami szczegółowych wizji terenowych i inwentaryzacji własnych, o Wynikami badań i pomiarów własnych, o Wynikami opracowań własnych o Treścią opracowań znajdujących się do wglądu u zamawiającego o Zapisami niniejszego Programu funkcjonalno użytkowego Wykonawca musi liczyć się z sytuacją, że rodzaje robót i ilości w pkt. 1.4 programu funkcjonalno użytkowego są orientacyjne i mogą ulec zmianie po opracowaniu dokumentacji projektowej. 1.4 Rodzaje robót, ich lokalizacja i orientacyjne wielkości tych robót. 1.4a Przebudowa przepustów pod drogą wojewódzką nr 957: Km 0+910,99 Przepust zakwalifikowano do remontu. Zakres prac: - rozebranie nasypu drogowego w części pod drogą i lewym poboczem, 6

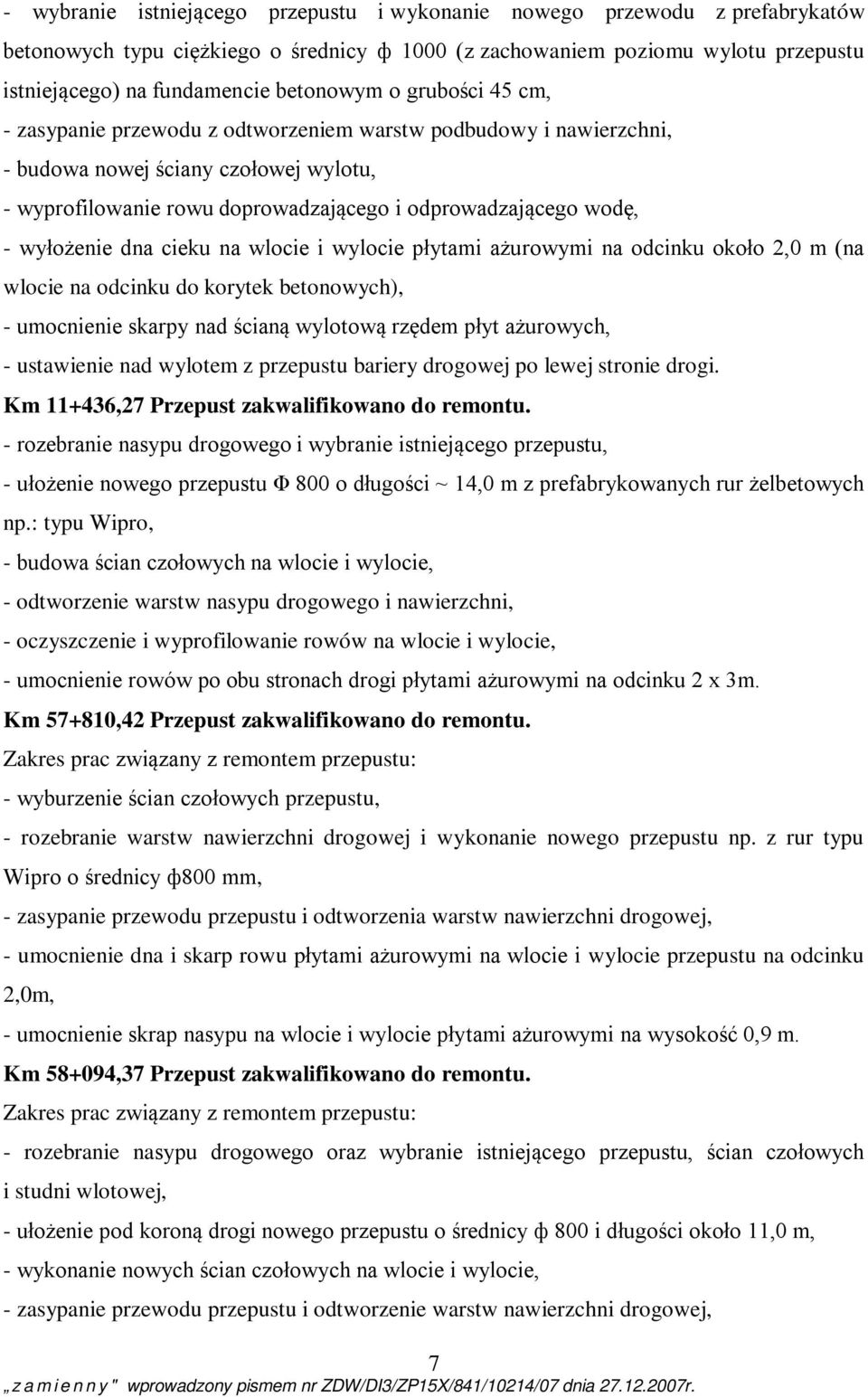

7 - wybranie istniejącego przepustu i wykonanie nowego przewodu z prefabrykatów betonowych typu ciężkiego o średnicy ф 1000 (z zachowaniem poziomu wylotu przepustu istniejącego) na fundamencie betonowym o grubości 45 cm, - zasypanie przewodu z odtworzeniem warstw podbudowy i nawierzchni, - budowa nowej ściany czołowej wylotu, - wyprofilowanie rowu doprowadzającego i odprowadzającego wodę, - wyłożenie dna cieku na wlocie i wylocie płytami ażurowymi na odcinku około 2,0 m (na wlocie na odcinku do korytek betonowych), - umocnienie skarpy nad ścianą wylotową rzędem płyt ażurowych, - ustawienie nad wylotem z przepustu bariery drogowej po lewej stronie drogi. Km ,27 Przepust zakwalifikowano do remontu. - rozebranie nasypu drogowego i wybranie istniejącego przepustu, - ułożenie nowego przepustu Φ 800 o długości ~ 14,0 m z prefabrykowanych rur żelbetowych np.: typu Wipro, - budowa ścian czołowych na wlocie i wylocie, - odtworzenie warstw nasypu drogowego i nawierzchni, - oczyszczenie i wyprofilowanie rowów na wlocie i wylocie, - umocnienie rowów po obu stronach drogi płytami ażurowymi na odcinku 2 x 3m. Km ,42 Przepust zakwalifikowano do remontu. Zakres prac związany z remontem przepustu: - wyburzenie ścian czołowych przepustu, - rozebranie warstw nawierzchni drogowej i wykonanie nowego przepustu np. z rur typu Wipro o średnicy ф800 mm, - zasypanie przewodu przepustu i odtworzenia warstw nawierzchni drogowej, - umocnienie dna i skarp rowu płytami ażurowymi na wlocie i wylocie przepustu na odcinku 2,0m, - umocnienie skrap nasypu na wlocie i wylocie płytami ażurowymi na wysokość 0,9 m. Km ,37 Przepust zakwalifikowano do remontu. Zakres prac związany z remontem przepustu: - rozebranie nasypu drogowego oraz wybranie istniejącego przepustu, ścian czołowych i studni wlotowej, - ułożenie pod koroną drogi nowego przepustu o średnicy ф 800 i długości około 11,0 m, - wykonanie nowych ścian czołowych na wlocie i wylocie, - zasypanie przewodu przepustu i odtworzenie warstw nawierzchni drogowej, 7

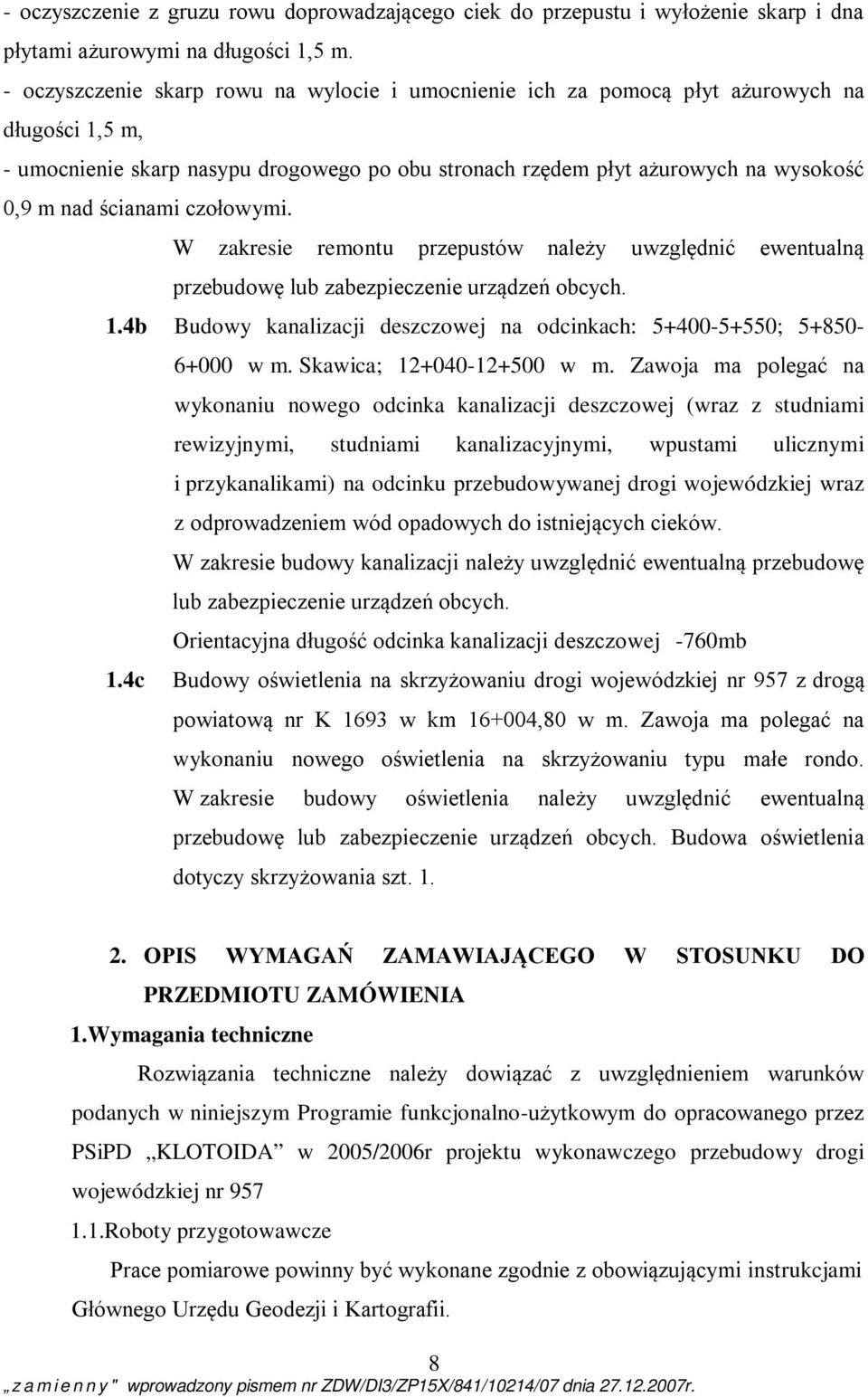

8 - oczyszczenie z gruzu rowu doprowadzającego ciek do przepustu i wyłożenie skarp i dna płytami ażurowymi na długości 1,5 m. - oczyszczenie skarp rowu na wylocie i umocnienie ich za pomocą płyt ażurowych na długości 1,5 m, - umocnienie skarp nasypu drogowego po obu stronach rzędem płyt ażurowych na wysokość 0,9 m nad ścianami czołowymi. W zakresie remontu przepustów należy uwzględnić ewentualną przebudowę lub zabezpieczenie urządzeń obcych. 1.4b Budowy kanalizacji deszczowej na odcinkach: ; w m. Skawica; w m. Zawoja ma polegać na wykonaniu nowego odcinka kanalizacji deszczowej (wraz z studniami rewizyjnymi, studniami kanalizacyjnymi, wpustami ulicznymi i przykanalikami) na odcinku przebudowywanej drogi wojewódzkiej wraz z odprowadzeniem wód opadowych do istniejących cieków. W zakresie budowy kanalizacji należy uwzględnić ewentualną przebudowę lub zabezpieczenie urządzeń obcych. Orientacyjna długość odcinka kanalizacji deszczowej -760mb 1.4c Budowy oświetlenia na skrzyżowaniu drogi wojewódzkiej nr 957 z drogą powiatową nr K 1693 w km ,80 w m. Zawoja ma polegać na wykonaniu nowego oświetlenia na skrzyżowaniu typu małe rondo. W zakresie budowy oświetlenia należy uwzględnić ewentualną przebudowę lub zabezpieczenie urządzeń obcych. Budowa oświetlenia dotyczy skrzyżowania szt OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 1.Wymagania techniczne Rozwiązania techniczne należy dowiązać z uwzględnieniem warunków podanych w niniejszym Programie funkcjonalno-użytkowym do opracowanego przez PSiPD KLOTOIDA w 2005/2006r projektu wykonawczego przebudowy drogi wojewódzkiej nr Roboty przygotowawcze Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi instrukcjami Głównego Urzędu Geodezji i Kartografii. 8

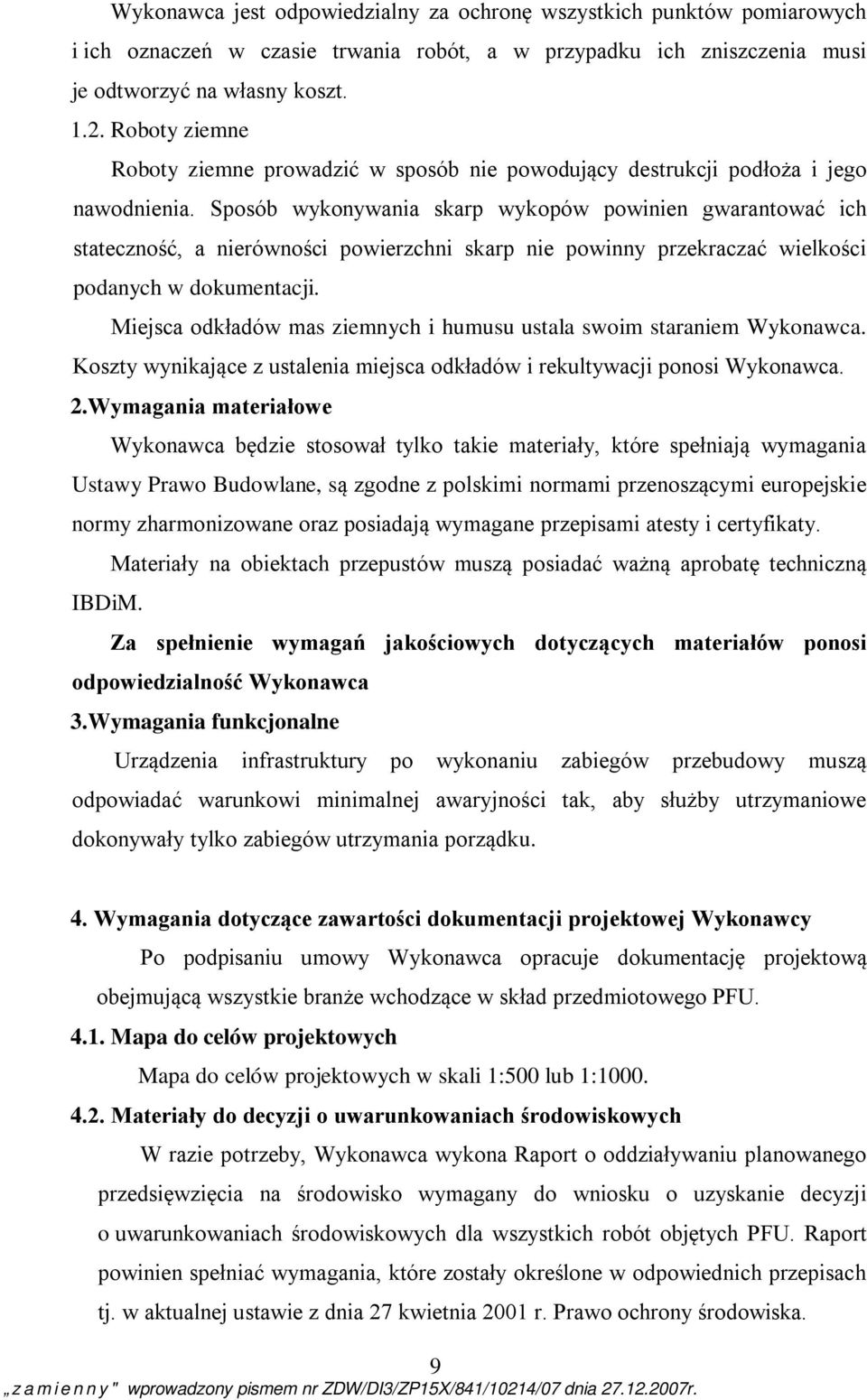

9 Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót, a w przypadku ich zniszczenia musi je odtworzyć na własny koszt Roboty ziemne Roboty ziemne prowadzić w sposób nie powodujący destrukcji podłoża i jego nawodnienia. Sposób wykonywania skarp wykopów powinien gwarantować ich stateczność, a nierówności powierzchni skarp nie powinny przekraczać wielkości podanych w dokumentacji. Miejsca odkładów mas ziemnych i humusu ustala swoim staraniem Wykonawca. Koszty wynikające z ustalenia miejsca odkładów i rekultywacji ponosi Wykonawca. 2.Wymagania materiałowe Wykonawca będzie stosował tylko takie materiały, które spełniają wymagania Ustawy Prawo Budowlane, są zgodne z polskimi normami przenoszącymi europejskie normy zharmonizowane oraz posiadają wymagane przepisami atesty i certyfikaty. Materiały na obiektach przepustów muszą posiadać ważną aprobatę techniczną IBDiM. Za spełnienie wymagań jakościowych dotyczących materiałów ponosi odpowiedzialność Wykonawca 3.Wymagania funkcjonalne Urządzenia infrastruktury po wykonaniu zabiegów przebudowy muszą odpowiadać warunkowi minimalnej awaryjności tak, aby służby utrzymaniowe dokonywały tylko zabiegów utrzymania porządku. 4. Wymagania dotyczące zawartości dokumentacji projektowej Wykonawcy Po podpisaniu umowy Wykonawca opracuje dokumentację projektową obejmującą wszystkie branże wchodzące w skład przedmiotowego PFU Mapa do celów projektowych Mapa do celów projektowych w skali 1:500 lub 1: Materiały do decyzji o uwarunkowaniach środowiskowych W razie potrzeby, Wykonawca wykona Raport o oddziaływaniu planowanego przedsięwzięcia na środowisko wymagany do wniosku o uzyskanie decyzji o uwarunkowaniach środowiskowych dla wszystkich robót objętych PFU. Raport powinien spełniać wymagania, które zostały określone w odpowiednich przepisach tj. w aktualnej ustawie z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska. 9

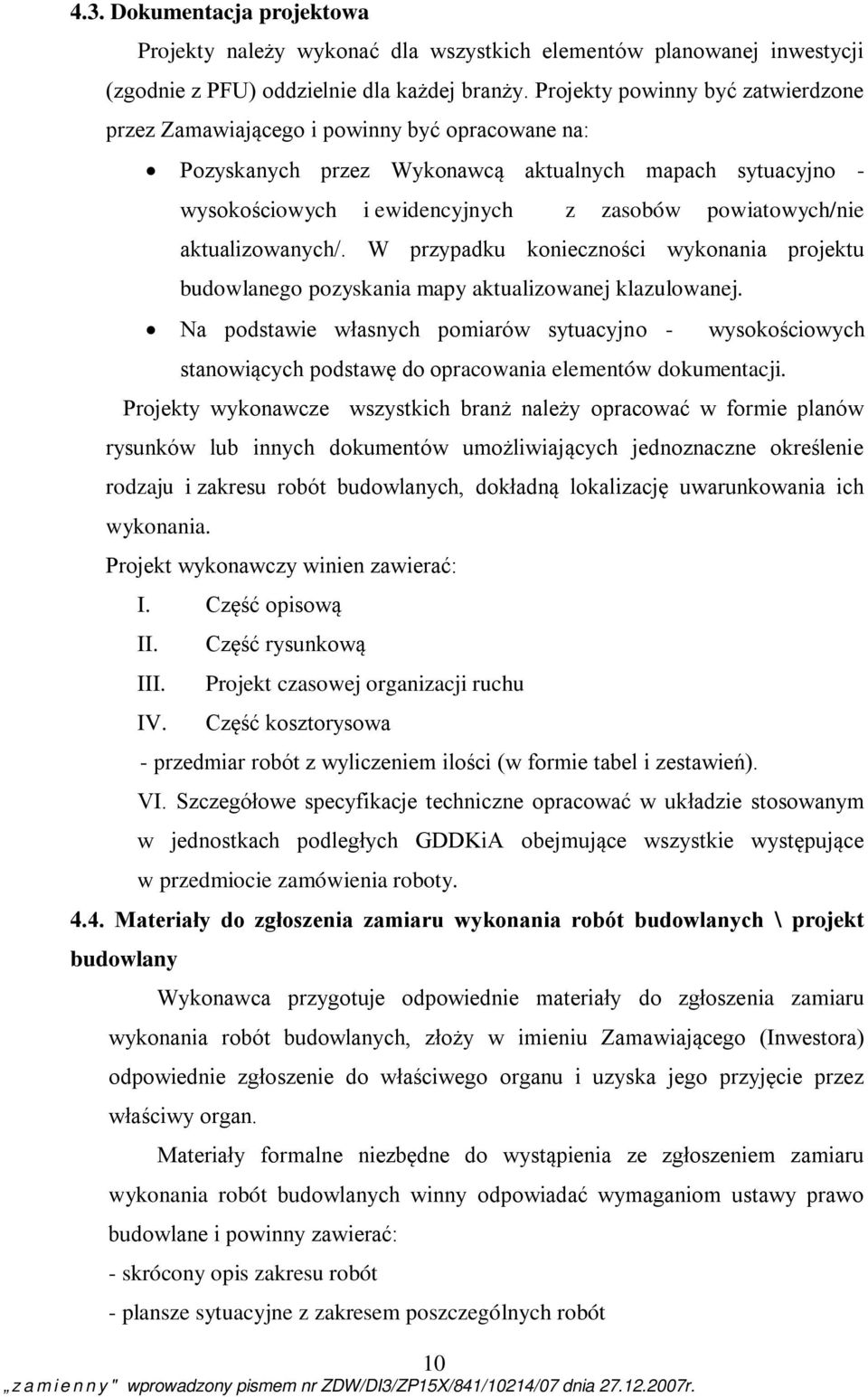

10 4.3. Dokumentacja projektowa Projekty należy wykonać dla wszystkich elementów planowanej inwestycji (zgodnie z PFU) oddzielnie dla każdej branży. Projekty powinny być zatwierdzone przez Zamawiającego i powinny być opracowane na: Pozyskanych przez Wykonawcą aktualnych mapach sytuacyjno - wysokościowych i ewidencyjnych z zasobów powiatowych/nie aktualizowanych/. W przypadku konieczności wykonania projektu budowlanego pozyskania mapy aktualizowanej klazulowanej. Na podstawie własnych pomiarów sytuacyjno - wysokościowych stanowiących podstawę do opracowania elementów dokumentacji. Projekty wykonawcze wszystkich branż należy opracować w formie planów rysunków lub innych dokumentów umożliwiających jednoznaczne określenie rodzaju i zakresu robót budowlanych, dokładną lokalizację uwarunkowania ich wykonania. Projekt wykonawczy winien zawierać: I. Część opisową II. III. IV. Część rysunkową Projekt czasowej organizacji ruchu Część kosztorysowa - przedmiar robót z wyliczeniem ilości (w formie tabel i zestawień). VI. Szczegółowe specyfikacje techniczne opracować w układzie stosowanym w jednostkach podległych GDDKiA obejmujące wszystkie występujące w przedmiocie zamówienia roboty Materiały do zgłoszenia zamiaru wykonania robót budowlanych \ projekt budowlany Wykonawca przygotuje odpowiednie materiały do zgłoszenia zamiaru wykonania robót budowlanych, złoży w imieniu Zamawiającego (Inwestora) odpowiednie zgłoszenie do właściwego organu i uzyska jego przyjęcie przez właściwy organ. Materiały formalne niezbędne do wystąpienia ze zgłoszeniem zamiaru wykonania robót budowlanych winny odpowiadać wymaganiom ustawy prawo budowlane i powinny zawierać: - skrócony opis zakresu robót - plansze sytuacyjne z zakresem poszczególnych robót 10

11 - przekroje charakterystyczne z podstawowymi parametrami - plansze sytuacyjne na aktualnej mapie ewidencji gruntów - wykaz ewidencji gruntów zajętych pod roboty z podziałem na załączniki w zależności od rodzaju dysponowania działką. Ponadto na część robót tego wymagających Wykonawca opracuje projekt budowlany do pozwolenia na budowę oraz uzyska w imieniu Zamawiającego (Inwestora) pozwolenie na budowę. W przypadku konieczności uzyskania ULD Zamawiający we własnym zakresie wykona projekty podziału nieruchomości i przekaże Wykonawcy. 5. Inne wymagania dla dokumentacji projektowej Wykonawcy i robót budowlanych 5.1. Ilości egzemplarzy opracowań projektowych dla Zamawiającego - projekt wykonawczy 4 egz. - pozostałe opracowania projektowe 4 egz. Ponadto Wykonawca sporządzi taką ilość egzemplarzy poszczególnych opracowań projektowych, jaka jest potrzebna do uzyskania wymaganych opinii, uzgodnień i decyzji oraz dla potrzeb wykonawstwa robót. Do odbioru końcowego robót Wykonawca przekaże Zamawiającemu 2 egzemplarze dokumentacji powykonawczej z naniesionymi zmianami oraz 1 komplet dokumentacji powykonawczej na nośniku cyfrowym. III. PRZEPISY PRAWNE, WYTYCZNE, NORMY 1. Przepisy prawne [1]Ustawa z dnia r.- Prawo budowlane (tekst jednolity Dz. U. z 2000 r. Nr 106 poz z późn. zm.); [2]Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2003r. Nr 120, poz. 1133); [3]Zarządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie metod i podstaw kosztorysowania obiektów i robót budowlanych (M.P. z 1996r. Nr 48, poz. 461); [4]Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie rodzajów i zakresu opracowań geodezyjno-kartograficznych oraz czynności 11

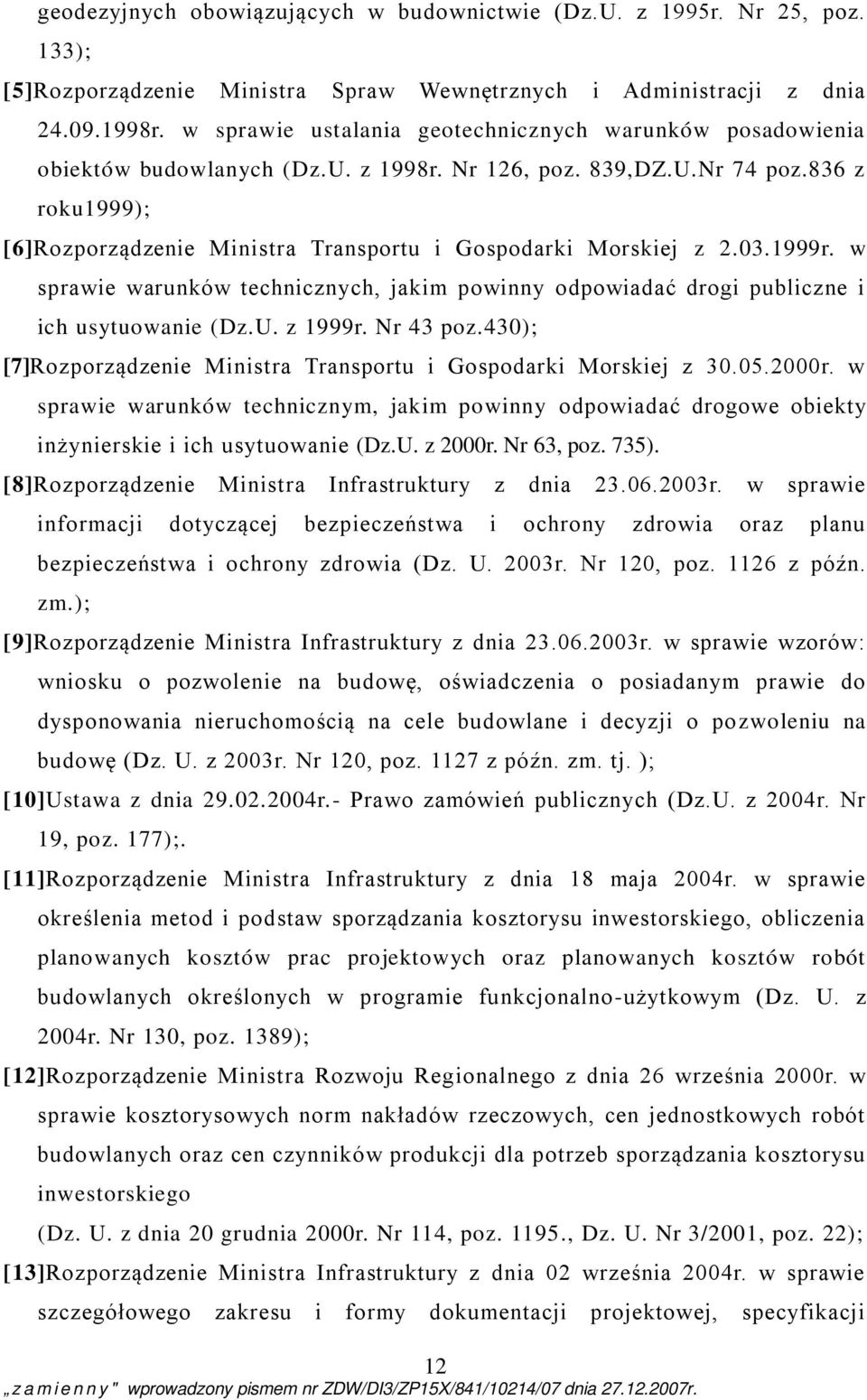

12 geodezyjnych obowiązujących w budownictwie (Dz.U. z 1995r. Nr 25, poz. 133); [5]Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. z 1998r. Nr 126, poz. 839,DZ.U.Nr 74 poz.836 z roku1999); [6]Rozporządzenie Ministra Transportu i Gospodarki Morskiej z r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. z 1999r. Nr 43 poz.430); [7]Rozporządzenie Ministra Transportu i Gospodarki Morskiej z r. w sprawie warunków technicznym, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz.U. z 2000r. Nr 63, poz. 735). [8]Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. 2003r. Nr 120, poz z późn. zm.); [9]Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie wzorów: wniosku o pozwolenie na budowę, oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane i decyzji o pozwoleniu na budowę (Dz. U. z 2003r. Nr 120, poz z późn. zm. tj. ); [10]Ustawa z dnia r.- Prawo zamówień publicznych (Dz.U. z 2004r. Nr 19, poz. 177);. [11]Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004r. Nr 130, poz. 1389); [12]Rozporządzenie Ministra Rozwoju Regionalnego z dnia 26 września 2000r. w sprawie kosztorysowych norm nakładów rzeczowych, cen jednostkowych robót budowlanych oraz cen czynników produkcji dla potrzeb sporządzania kosztorysu inwestorskiego (Dz. U. z dnia 20 grudnia 2000r. Nr 114, poz , Dz. U. Nr 3/2001, poz. 22); [13]Rozporządzenie Ministra Infrastruktury z dnia 02 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji 12

13 technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004r. Nr 202 poz. 2072); [14]Ustawa z dnia r. o gospodarce nieruchomościami (Dz.U. z 1997r. Nr 115, z późn. zm.); [15]Ustawa z dnia r.- Prawo ochrony środowiska (Dz.U. z 2001r. Nr 62 poz. 627 z późn. zm.); [16]Ustawa z dnia r. - Prawo wodne (Dz.U. z 2001r. Nr 115, poz z późn. zm.); [17][5.1] Zarządzenie Ministra Rolnictwa z dnia r. w sprawie wymagań jakim powinien odpowiadać operat wodno-prawny. MP Nr 6 z dnia r.; [18]Ustawa z dnia r. - Prawo geologiczne i górnicze (Dz.U. z 1994r. Nr 27, poz.96, Dz.U. z 2001r. Nr 110, poz.1190 z późn. zm.); [19]Rozporządzenie Ministra Środowiska r. w sprawie wymagań jakim powinny odpowiadać projekty prac geologicznych (Dz.U. z 2001r. Nr 153, poz. 1777); [20]Rozporządzenie Ministra Środowiska z r. w sprawie szczegółowych wymagań jakim powinna odpowiadać dokumentacje hydrogeologiczne i geologiczno-inżynierskie (Dz.U. z 2001r. Nr 153, poz. 1779); [21]Ustawa z dnia r. o lasach Dz.U. z 1991r. Nr 101 poz. 444, z późn. zm.); [22]Ustawa z dnia r. o ochronie gruntów rolnych i leśnych (tekst jednolity Dz.U.2004r. Nr 121, poz. 1266, z późn. zm.); [23]Ustawa z dnia r. o drogach publicznych. (tekst jednolity z dnia 26 czerwca 2000r. Dz. U. Nr 71, poz. 838 z późn. zm.); [24]Ustawa z dnia r. - Prawo o ruchu drogowym (Dz.U. z 2003r. Nr 58, poz. 515 z późn. zm.); [25]Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz.U. z 2003r. Nr 177, poz. 1729); [26]Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. z 2003r. Nr 220, poz. 2181); [27]Ustawa z dnia r. o cenach (Dz.U.2001r. Nr 97, poz z późn. 13

14 zm.); [28]Ustawa z dnia r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg krajowych (Dz.U. z 2003r. Nr 80, poz. 721); [29]Ustawa z dnia r. o wprowadzeniu ustawy Prawo ochrony środowiska, ustawy o odpadach oraz zmianie niektórych ustaw (Dz.U.z 2001r. Nr 100 poz. 1085). 2. Wytyczne i instrukcje [30]Wytyczne projektowania skrzyżowań drogowych. GDDP, Warszawa 2001r. [31]Zasady ochrony środowiska w drogownictwie - GDDP, Warszawa 1999r. [32]Katalog wzorcowych drogowych urządzeń ochrony środowiska. GDDP, Warszawa 2000r. [33]Instrukcja badań podłoża gruntowego budowli drogowych i mostowych. Część 1 i 2. GDDP Warszawa 1998r. [34]Ogólne specyfikacje techniczne obejmujące potrzeby drogownictwa w zakresie geodezji i kartografii oraz nabywania nieruchomości. GDDP Warszawa 1998r., w tym: [35]Ogólne specyfikacje techniczne dla robót budowlanych GDDP Warszawa 1998r. [36]Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach dla znaków drogowych pionowych załącznik nr 1 do rozporządzenia [10.2]. [37]Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach dla znaków drogowych poziomych załącznik nr 2 do rozporządzenia [10.2]. [38]Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach dla sygnałów drogowych załącznik nr 3 do rozporządzenia [10.2]. [39]Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach dla urządzeń bezpieczeństwa ruchu drogowego załącznik nr 4 do rozporządzenia [10.2]. 14

15 [40]Wytyczne stosowania drogowych barier ochronnych. GDDP, Warszawa 1994r. [41]Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. IBDIM, Warszawa 1997r. [42]Katalog wzmocnień i remontów nawierzchni podatnych i półsztywnych. IBDiM, Warszawa 2001r. [43]Prognoza ruchu na zamiejskiej sieci dróg krajowych do roku Transprojekt, Warszawa [44]Instrukcja zagospodarowania dróg. GDDP, Warszawa 1997r. [45]Instrukcja projektowania dodatkowych pasów ruchu na drogach. GDDP, Warszawa w opracowaniu. [46]Stadia i skład dokumentacji projektowej dla dróg i mostów w fazie przygotowania zadań. GDDP, Warszawa 2000r. [47]Katalog Detali Mostowych. GDDKiA, Warszawa 2002r. [48]Zalecenia do wykonywania i odbioru antykorozyjnych zabezpieczeń konstrukcji stalowych. GDDP, Warszawa 1999r.. [49]Zalecenia do wykonywania oraz odbioru napraw i ochrony powierzchni betonu w konstrukcjach mostowych. GDDP, Warszawa 1998r. [50]Zalecenia dotyczące oceny jakości betonu in-situ w istniejących konstrukcjach obiektów mostowych. GDDP-1998r. [51]Zalecenia dotyczące oceny jakości betonu in-situ w nowo budowanych konstrukcjach obiektów mostowych. GDDP-1998r. [52]Światła mostów i przepustów. Zasady obliczeń z komentarzem i przykładami. GDDP-2000r. [53]Katalog zabezpieczeń powierzchniowych drogowych obiektów inżynierskich. GDDKiA-2003r. [54]Wstępne wytyczne potencjometrycznego wykrywania stref korodującego zbrojenia w mostach betonowych IBDIM, Warszawa 1992r. [55]Zalecenia stosowania w budownictwie mostowym nowych gatunków stali. GDDKiA 2002r.. [56]Zalecenia wzmacniania konstrukcji mostowych przez przyklejenie zbrojenia zewnętrznego. GDDKiA 2002r. [57]Zalecenia wzmacniania konstrukcji mostowych przez sprężanie kablami zewnętrznymi. GDDKiA 2002r. [58]Zalecenia projektowe i technologiczne dla podatnych konstrukcji inżynierskich 15

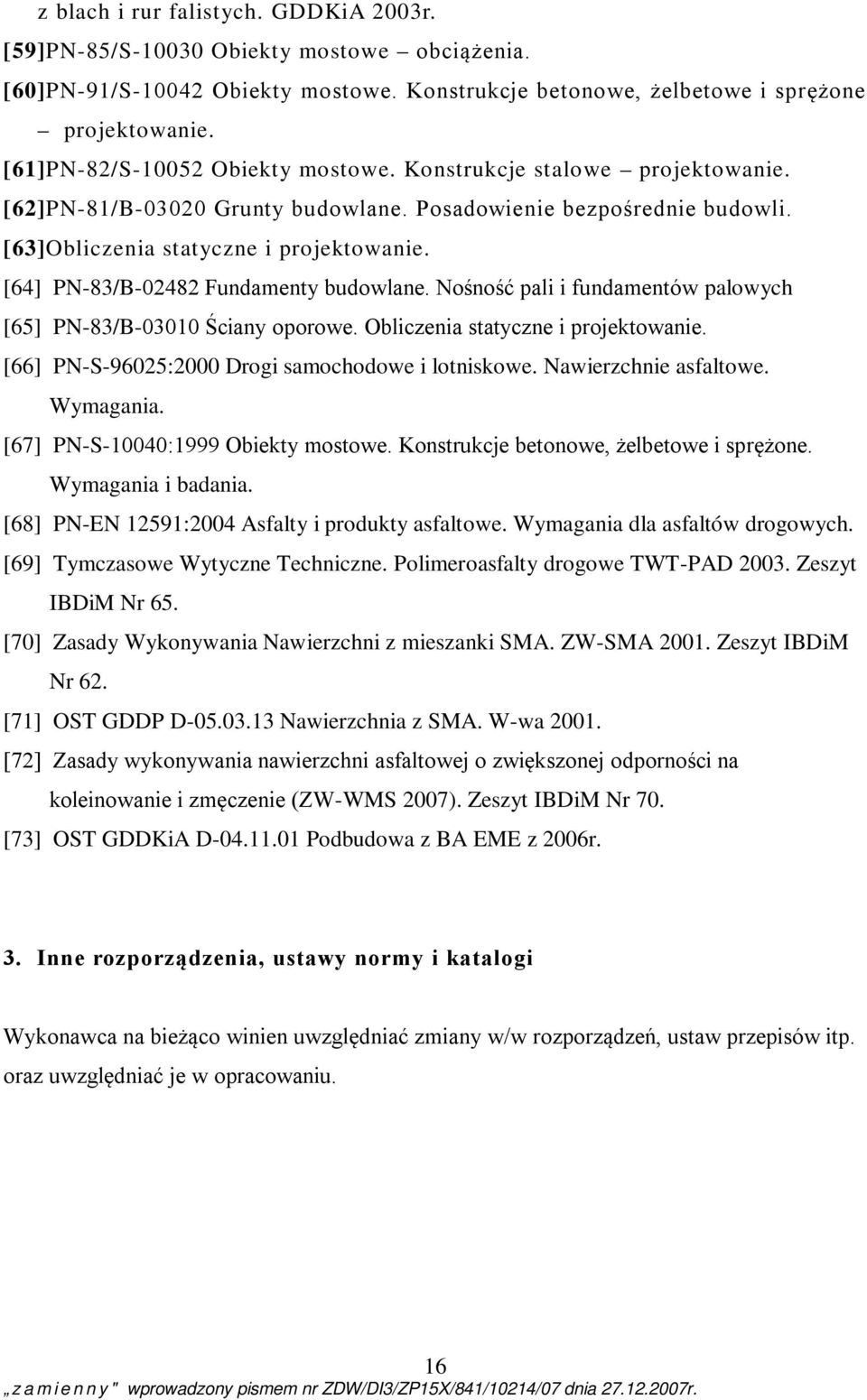

16 z blach i rur falistych. GDDKiA 2003r. [59]PN-85/S Obiekty mostowe obciążenia. [60]PN-91/S Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone projektowanie. [61]PN-82/S Obiekty mostowe. Konstrukcje stalowe projektowanie. [62]PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. [63]Obliczenia statyczne i projektowanie. [64] PN-83/B Fundamenty budowlane. Nośność pali i fundamentów palowych [65] PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie. [66] PN-S-96025:2000 Drogi samochodowe i lotniskowe. Nawierzchnie asfaltowe. Wymagania. [67] PN-S-10040:1999 Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone. Wymagania i badania. [68] PN-EN 12591:2004 Asfalty i produkty asfaltowe. Wymagania dla asfaltów drogowych. [69] Tymczasowe Wytyczne Techniczne. Polimeroasfalty drogowe TWT-PAD Zeszyt IBDiM Nr 65. [70] Zasady Wykonywania Nawierzchni z mieszanki SMA. ZW-SMA Zeszyt IBDiM Nr 62. [71] OST GDDP D Nawierzchnia z SMA. W-wa [72] Zasady wykonywania nawierzchni asfaltowej o zwiększonej odporności na koleinowanie i zmęczenie (ZW-WMS 2007). Zeszyt IBDiM Nr 70. [73] OST GDDKiA D Podbudowa z BA EME z 2006r. 3. Inne rozporządzenia, ustawy normy i katalogi Wykonawca na bieżąco winien uwzględniać zmiany w/w rozporządzeń, ustaw przepisów itp. oraz uwzględniać je w opracowaniu. 16
