1 Biuletyn Serwisowy Nr 1/2011 (1) Cena 15 z³ w tym 5% VAT Spis treœci OTVC LCD Samsung chassis GRM23HEU, GRM26HEU model LE23R32B, LE26R32B Ustawienia i regulacje serwisowe Ogólne wskazówki regulacji Regulacje wykonywane w trybie fabrycznym Balans bieli Aktualizacja oprogramowania mikrokontrolera Bordeaux Widok i opis funkcji przycisków pilota Algorytmy wykrywania i usuwania usterek Schematy poùàczeñ, napiæcia i opisy zùàczy Zùàcza pùyty gùównej Lokalizacja zùàczy i gùównych podzespoùów na pùycie gùównej Lokalizacja zùàczy na pùycie zasilacza Demontaý i montaý odbiornika Schemat okablowania pùyty gùównej Schemat blokowy odbiornika Úrodki ostroýnoúci przy instalacji OTVC Schemat blokowy zasilacza SMPS (Free_Volt) Schemat ukùadu pamiæci Schemat ideowy ukùadu LVDS Opis wyprowadzeñ gniazd przyùàczeniowych Schemat ideowy zasilacza Wykresy czasowe wejúciowych sygnaùów z komputera PC OTVC TFT-LCD Samsung chassis: GBP23SEN, GBP26SEN, GBP32SEN, GBP37SEN, GBP40SEN modele: LE23R86BD, LE26R86BD, LE32R86BD, LE37R86BD, LE40R86BD Ustawienia i regulacje serwisowe Ogólne wskazówki regulacji Regulacje wykonywane w trybie serwisowym Dane i ustawienia fabryczne Balans bieli Modernizacja oprogramowania Widok pùyty gùównej bez slotu kart pamiæci Schemat blokowy odbiornika Schemat ideowy zasilacza Rozmieszczenie gùównych podzespoùów i zùàczy na pùycie gùównej Lokalizacja i opis wyprowadzeñ zùàczy na pùycie PCB Widok i opis funkcji przycisków pilota Fukcje pilota oprócz funkcji teletekstu Fukcje pilota w teletekúcie Algorytmy wykrywania i usuwania usterek Demontaý i montaý odbiornika

2 OTVC LCD Samsung chassis GRM23HEU, GRM- 26HEU model LE23R32B, LE26R32B tryb serwisowy, diagnozowanie usterek, informacje serwisowe Opracowano na podstawie materiałów serwisowych producenta 1. Ustawienia i regulacje serwisowe 1.1. Ogólne wskazówki regulacji 1. Zazwyczaj, kolorowy odbiornik telewizyjny LCD przy instalacji wymaga jedynie bardzo delikatnej korekcji ustawień. Są to z reguły takie parametry jak, wysokość i synchronizacja pozioma i pionowa. 2. Do wykonywania regulacji należy używać wyspecyfikowanego sprzętu lub jego zamienników. 3. Istotna jest w szczególności impedancja dopasowująca. 4. Unikać przeciążenia. Zbyt silny sygnał z generatora może spowodować przeciążenie układów bloku front-end odbiornika. Wstawiając markery sygnału, nie należy dopuszczać do zakłócenia wyników testu. 5. Odbiornik telewizyjny należy podłączać tylko do źródła zasilania sieciowego o napięciu i częstotliwości wyspecyfikowanych na naklejce znajdującej się na obudowie tylnej urządzenia. 6. należy podłączać ani rozłączać żadnych przewodów, gdy odbiornik jest włączony. Przed wymianą jakiegokolwiek podzespołu należy upewnić się, że wtyczka sieciowa jest wyciągnięta z gniazdka. 7. W celu uniknięcia niebezpieczeństwa porażenia należy użzywać transformatora izolacyjnego Regulacje wykonywane w trybie fabrycznym Menu trybu serwisowego 1. Calibration 2. Option Byte 3. W/B 4. VCTi 5. YC Delay 6. FLI Adjust 8. Test Pattern 9. Password 10. Check Sum Spread spectrum 12. HDCP 13. DownLoad : Off 14. WatchDog Timer 15. Reset T_BRD23PEU-1004 Month / Day / Year / Hour / Min. / Sec. P_TRNPEU-1002 Panel On Time (Hour) XXXXX Rys Wejście w tryb fabryczny W celu wejścia w tryb sewisowy należy nacisnąć na pilocie użytkownika następującą sekwencję przycisków: [ INFO ] -> [ MENU ] -> [ MUTE ] -> [ Power On ]. W przypadku posiadania pilota fabrycznego (serwisowego), należy na nim najpierw nacisnąć przycisk [ INFO ], a następnie przycisk [ FACTORY ]. Po uruchomieniu trybu serwisowego na ekranie zo- 1. Calibration AV Calibration DTV Calibration PC Calibration 2. Option Byte Panel option : 23" AUO / 26" CMO Dimming : A_P3(AM7), P (CMO) Gamma : On Auto Power : On Video Mute : 8 Language : English Hotel Mode : Off V-Chip : Off Auto FM : Off High Dev. : Off TTX List : Flof MCC : Off TTX Group : User OSD Shop Mode : Off : Off 3. White Balance Rys.2 Rys.3 Sub Bright : 128 R off set : 128 G off set : 128 B off set : 128 Sub contrast : 128 R gain : 128 G gain : 128 B gain : 128 Low Light : 274/ / High Light : 274/ ÀÌ»ó Rys.4 2

3 4. VCTi VCTi Page 1 VCTi Page 2 5. YC Delay 6. FLI Component Calibration--(ADC) 2. PC Calibration--(ADC) 3. ACC/ACM 4. TNR 5. Picture Enhance 6. Calibration Target 7. Adjust User Control lnitial LNA PLUS Hotel Option 8. Test Pattern Password : Check Sum : XXXX Rys.5 RF PAL-B/G : 5 RF PAL-D/K : 6 RF PAL-I : 5 RF PAL-L/L' : 5 RF SECAM-B/G : 2 RF SECAM-D/K : 0 RF SECAM-I : 2 RF SECAM-L/L : 5 RF NTSC 3.58 : 5 RF NTSC 4.43 : 5 AV PAL : 5 AV SECAM : 2 AV NTSC 3.58 : 5 AV NTSC 4.43 : 5 AV PAL 60 : 5 Rys.6 Rys.7 Rys.8 Rys.9 Rys.10 Rys Spread Spectrum Spread Spectrum : ON Spread Spectrum Range : 3 Step : 12 LVDS_ICTRL : 0 Memc Clk Freq0 : 122 Memc Clk Freq1 : 180 Sdram Clk Delay : 81 Sdram Drive0 : 52 Sdram Drive1 : HDCP : XXXX 13. DownLoad On/Off 14. WatchDog Timer Off 15. Reset staje wyświetlone menu trybu serwisowego pokazane na rysunku 1. Z tego menu możliwe jest wejście w 15 podmenu, których zawartość została pokazana na rysunkach Balans bieli Balans bieli kalibracja Pierwszym krokiem ustawiania balansu bieli jest kalibracja. W tym celu należy z głównego menu serwisowego wybrać 1. podmenu Calibration, które po rozwinięciu zawiera 3 punkty kalibracji, jak pokazano na rysunku Calibration Rys.12 Rys.13 Rys.14 Rys.15 AV Calibration DTV Calibration PC Calibration Balans bieli regulacja Drugim krokiem ustawiania balansu bieli jest regulacja. W tym celu należy z głównego menu serwisowego wybrać 3. podmenu W/B, ktore po rozwinięciu zawiera parametry regulacyjne dla regulacji statycznej (low light dla małej jasności obrazu) i te same parametry dla regulacji dynamicznej (high light dla dużej jasności obrazu). Podmenu regulacji balansu bieli pokazano na rysunku Warunki pomiarów 1. Pomiary należy wykonywać na bazie obrazu testowego Toshiby ABL High Light level (57 IRE) np. z generatora sygnałowego MSPG-925LTH. Należy używać obrazu w następujących trybach: * tryb nr 2: Hz (PAL composite) Biuletyn serwisowy 1/2011 3

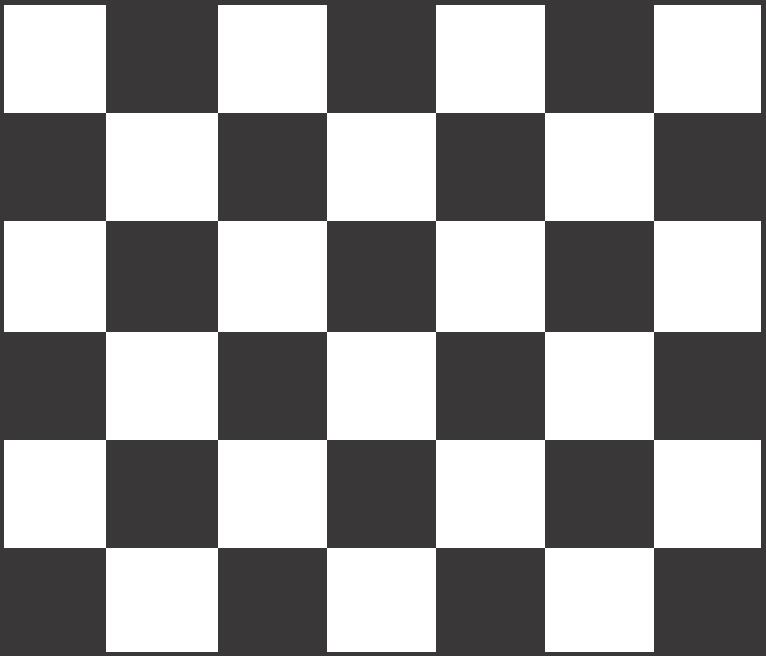

4 3. W/B Sub Contrast R offset R gain G offset G gain B offset B gain Sub Contrast R offset R gain G offset G gain B offset B gain Rys.16 tryb nr 6 : Hz (Component 720P) tryb nr 21 : Hz * tablica testowa nr 24: szachownica tablica testowa nr 16 : Toshiba ABL Pattern tablica testowa nr 17 : 16-stopniowa skala szarości 2. Do pomiarów należy używać miernika : CA210 (FL) Metoda regulacji 1. Regulować poziom podstawowy dla sygnałów wejściowych A/V, Component i PC. a/ w odbiorniku wybrać źródło sygnału, dla którego ma być wykonywana regulacja (i do którego doprowadzono właściwy sygnał) A/V -> Component -> PC * sygnał wejściowy - tryb A/V: tryb #2 ( @50Hz), obraz #24 (rys.17), Rys.19. Obraz testowy #21 16-stopniowa skala szarości b) Wejść w tryb kalibracji fabrycznej Factory Calibration (A/V, DTV, PC Mode): * kalibracja AV -> zmiana źródła na Component -> kalibracja DTV -> zmiana źródła na PC -> kalibracja PC. 2. Regulacja balansu bieli dla trybów AV, Component i DVI. a/ w odbiorniku wybrać źródło sygnału, dla którego ma być wykonywana regulacja (i do którego doprowadzono właściwy sygnał) A/V -> Component -> PC * sygnał wejściowy - tryb VIDEO: model #1 (tryb 744*484 Mode), obraz testowy #16, - tryb Component, DVI Mode: model #6 (tryb 1280*720), obraz tetstowy #16 b/ Wejść w tryb ustawiania balansu bieli W/B c/ Regulacja statycznego balansu bieli - regulacja subkontrastu ustawić parametr na wartość Y, - regulacja offsetu koloru czerwonego ( x ) i niebieskiego ( y ) regulować parametry x i y do współrzędnych x : 263, y : 267, Y = 1.3ft. Uwaga: należy zmieniać wartości offsetu koloru zielonego. Punkt pomiarowy na obrazie testowym Toshiby ABL dla statycznego balansu bieli (Low light) pokazano na Rys.17. Obraz testowy #24 szachownica - tryb Component: tryb # 6 60Hz), obraz #15 (rys.18), Rys.18. Obraz testowy #6 pasy kolorowe - tryb PC: tryb #21 60Hz), obraz #17 (rys.19). Punkt pomiarowy Low light Rys.20 4

5 rysunku 20. d/ Regulacja dynamicznego balansu bieli - regulacja wzmocnienia koloru czerwonego ( x ) i niebieskiego ( y ) regulować parametry x i y do współrzędnych x : 263, y : 267, Y = 1.3ft. Uwaga: należy zmieniać wartości wzmocnienia koloru niebieskiego. Punkt pomiarowy na obrazie testowym Toshiby ABL dla dynamicznego balansu bieli (High light) pokazano na rysunku 21. rysunku W pokazanej zakładce zmienić rodzaj połączenia z szeregowego na równoległe (z Serial na Parallel ) rys.23. Punkt pomiarowy High light Rys Aktualizacja oprogramowania mikrokontrolera Bordeaux Instalacja programu G-Probe 1. Rozpakować plik GProbe zip. 2. Uruchomić plik GProbe exe. 3. Pliki zostaną utworzone w katalogu C:\Program Files\ Genesis Microchip\GProbe Skopiować plik ispoak_spi.hex do katalogu C:\Program Files\Genesis Microchip\GProbe 5 folder. 5. Skopiować pliki bordeaux.txt, torino.txt do katalogu C:\Program Files\Genesis Microchip\GProbe 5 (pliki bordeaux.txt lub torino.txt zawierają spis komend do ściągnięcia; nazwy plików powinny zostać zmienione). 6. Uruchomić program Gprobe Kliknąć w przycisk connection settings (pokazany na Rys Wybrać zakładkę Pin assignments i dokonać ustawień Rys.22 Rys.24 Biuletyn serwisowy 1/2011 5

6 w polach zaznaczonych linią przerywaną zgodnie z rysunkiem Podłączenie interfejsu do ładowania JIG do płyty głównej Podłączyć menadżer DDC z gniazda równoległego do gnizada D-sub odbiornika zgodnie z fotografią Fot.25 Rys.28 d/. Sprawdzić nazwę SOFT i ścieżkę ładowania (na przykład plik T-BRD23US-0152.hex jest używany w folderze insam w napędzie C. 3. W menu serwisowym wejść w punkt 13. download. 4. Sprawdzić połączenie za pomocą komendy test. Jeśli pojawi się komunikat Test passed (rys.29) połączenie jest prawidłowe,w przeciwnym wypadku należy sprawdzić połączenia kablowe interfejsu JIG Procedura aktualizacji oprogramowania 1. Uruchomić program Gprobe Otworzyć plik ze spisem komend ( bordeaux.txt lub torino.txt ) rys.26. Nazwa pliku powinna zostać zmieniona. test Rys.26 a/. Kliknąć lewym przyciskiem myszki w plik w celu jego otwarcia rys.27. Rys Uruchomić plik. Jeśli pojawi się komunikat Batch: command Successful oznacza to, że ładowanie zostało zakończone z powodzeniem (rys.30). Rys.27 b/. Otworzyć plik zawierający spis komend. c/. Można podglądnąć zawartość tego pliku. Jest to spis rozkazów. (w przykładzie pokazanym na rysunku 28 jest to plik insam.txt). Rys.30 6

7 2. Widok i opis funkcji przycisków pilota 1. Przycisk stanu gotowości TV ( Standby) 2. Przyciski numeryczne do bezpośredniego wyboru kanału 3. Wybór kanału jedno-/dwucyfowego 4. Zwiększanie poziomu głośności Zmniejszanie poziomu głośności 5. Chwilowe wyciszenie dźwięku Mute 7. Wyświetlenie głównego menu ekranowego 8. Wybór trybu odtwarzania fonii 9. Wybór efektu dźwiękowego 10. Automatyczny zapis wybranych kanałów TV/kablowych 11. Zapisywanie kanałów w pamięci i ich kasowanie 12. Zamrażanie obrazka stopklatka 13. Bezpośredni wybór trybu TV 14. Powrót do poprzedniego kanału 15. P : Następny kanał P : Poprzedni kanał 16. Wybór dostępnego źródła sygnału 17. Wyświetlenie informacji dotyczących odbieranego programu 18. Wyjście z menu ekranowego 19. Sterowaniem kursorem w menu 20. Wybór rozmiaru obrazu 21. Wybór efektów obrazu 22. Włączanie funkcji podglądu obrazka na obrazie Picture-In-Picture (PIP) 23. Ustawianie automatycznego wyłączania 24. Bezpośredni wybór trybu PC Funkcje teletekstu 3. Zatrzymanie wyświetlania teletekstu (funkcja Hold) 6. Wyświetlanie teletekstu / zmiksowane wyświetlanie znaków teletekstu i obrazu programu TV 7. Teletekst indeks teletekstu 10. Zapisywanie strony teletekstu 11. Podstrona teletekstu 13, 18. Wyjście z teletekstu 15. P : Następna strona teletekstu P : Poprzednia strona teletekstu 16. Wybór trybu teletekstu (LIST/FLOF) 17. Wyświetlanie ukrytego tekstu 22. Anulowanie teletekstu 23. Wybór rozmiaru teletekstu 8, 9, 20, 21. Wybór tytułu Fastext Biuletyn serwisowy 1/2011 7

8 3. Algorytmy wykrywania i usuwania usterek 3.1. Brak zasilania Lampy są wyłączone. Czy wskaźnik LED świeci na czerwono? Sprawdzić połączenia kabla sieciowego Czy na kondensatorach C820, C823 pojawia się prawidłowe napięcie stałe 12V? Sprawdzić moduł zasilacza Czy na kondensatorach C834, C830 pojawiają się (odpowiednio) prawidłowe napięcia stałe A3.3V, A5V? Sprawdzić układy scalone IC816 ( NCP1117DT18T5G), IC815 (AP1117D-33A). Wymienić blok zasilacza głównego. Czy na kondensatorach C813, C811,C816 pojawiają się (odpowiednio) prawidłowe napięcia stałe 5V, 3.3V, 1.8V? Sprawdzić układy scalone IC821 (MP1583DN) IC811 (NCP1117DT18T5G). Wymienić blok zasilacza głównego. Sprawdzić kable LVDS. Wymienić panel LCD 3.2. Brak obrazu brak sygnału analogowego z PC Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Sprawdzić źródło sygnału komputer PC i połączenia kablowe D-SUB Sprawdzić wejściowy sygnał z komputera PC i kable połączeniowe 1 Czy na rezystorach R781, R782, R783 pojawia się sygnał pokazany na oscylogramie nr 1? Wymienić kabel łączący OTVC komputerem PC 3 Czy na wyjściach LVDS TX (R422~R425, R430~R433) pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Sprawdzić układ kontrolera skalera IC310 ( FLI5928H). Wymienić płytę główną. Sprawdzić kable LVDS. Podmienić panel LCD 8

9 1 Sygnały wyjściowe R, G, B 3 Cyfowe wyjścia danych układu IC Brak obrazu brak sygnału cyfrowego HDMI /DVI Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Czy połączenia kablowe HDMI/DVI są prawidłowe? Sprawdzić wejściowy sygnał HDMI /DVI 4 Czy na FT2704, 2705, 2706, 2708 pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 4? Wymienić kabel HDMI / DVI 3 Czy na wyjściach układu IC310 LVDS (R422~R425, R430~R433) pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Sprawdzić układ kontrolera skalera IC310 ( FLI5928H). Wymienić płytę główną. Sprawdzić kable LVDS. Podmienić panel LCD 3 Cyfowe wyjścia danych układu IC310 4 Sygnał danych DVI (Data) Biuletyn serwisowy 1/2011 9

10 3.4. Brak obrazu brak sygnału z tunera, sygnału CVBS Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Podłączyć kabel w.cz. i sprawdzić wejściowy sygnał w.cz. 5 Czy na kondensatorze C268 pojawia się sygnał pokazany na oscylogramie 5? Sprawdzić układ mikrokontrolera IC210 ( VCT4862-XX F2). Wymienić płytę główną. 3 Czy na wyjściach R422~R425, R430~R433 pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Sprawdzić układ kontrolera skalera IC310 ( FLI5928H). Wymienić płytę główną. Sprawdzić kable LVDS. Podmienić panel LCD 3 Cyfowe wyjścia danych układu IC310 5 Wyjściowy sygnał CVBS z tunera 3.5. Brak obrazu brak sygnału wideo CVBS Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Sprawdzić połączenia i kable A/V oraz sygnał wideo 5 Czy na rezystorze R7003 pojawia się sygnał pokazany na oscylogramie 5? Wymienić kable połączeniowe A/V 3 Czy na wyjściach R422~R425, R430~R433 pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Sprawdzić układ kontrolera skalera IC310 ( FLI5928H). Wymienić płytę główną. Sprawdzić kable LVDS. Podmienić panel LCD 10

11 3.6. Brak obrazu brak sygnału S-VIDEO_Y,C Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Sprawdzić połączenia i kable S-VIDEO. Sprawdzić źródło sygnału S-VIDEO. 6 Czy na rezystorach R7001, R7002 pojawia się sygnał pokazany na oscylogramie 6? Wymienić kable połączeniowe S-VIDEO. 3 Czy na wyjściach R422~R425, R430~R433 pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Sprawdzić układ kontrolera skalera IC310 ( FLI5928H). Wymienić płytę główną. Sprawdzić kable LVDS. Podmienić panel LCD 3 Cyfowe wyjścia danych układu IC310 6 Sygnały analogowe (Y, C) 3.7. Brak dźwięku Obraz wyświetlany prawidłowo. Brak dźwięku. Sprawdzić połączenia i kable prowadzące sygnały fonii oraz regulację głośności 7 Czy na n.12, 1 (CH1_L, R Sound) i na n.15, 2 (CH2_L, R Sound) układu IC613 pojawia się sygnał pokazany na osylogramie 7? Sprawdzić połączenia wiązek przewodów i gniazdko słuchawkowe 8 Czy na kondensatorze C653 pojawia się napięcie stałe 8V? (oscylogram nr 8) Sprawdzić układ IC813. Wymienić płytę główną. 9 Czy na L624_OP, L625_OP pojawia się sygnał pokazany na oscylogramie 9? Sprawdzić układ IC611 (TPA3008D2PHP). Wymienić płytę główną. Sprawdzić / wymienić głośniki Biuletyn serwisowy 1/

12 7 Sygnały są doprowadzone do IC613 CN-622 złącze głośnika lewego Nr 1 2 Nazwa L+ L- CN801 zasilanie płyta główna Nr Nazwa B12V GND B5V B5V B5V GND Nr Nazwa GND GND B12VS B12VS B12VS GND Nr Nazwa GND GND A5V A5V 8 Napięcie DC +8V gdzie: - B12V B8V, B5V-T - B5V B5V-1, B5V, 5V-P, B1.8V - B12VS B12VS - A5V A5V, A3.3V-3, A3.3V, A3.3V-1, B3.3V, A1.8V CN-802 panel frontowy Nr Nazwa GND GND A5V_1 GND KEY INPUT1 Nr Nazwa KEY INPUT2 GND IDENT HP Nr Nazwa HP OUT_R LED GND IR 7414 HP OUT_L gdzie: - A5V napięcie sterujące panelem frontowym - KEY INPUT1,2/SDA/SCL sterowanie przyciskiem, z menu, zmiana góra/dół, itd. - IR sygnał zdalnego sterowania - LED sterowanie czasem I kolorem diody LED 9 Przebiegi wyjściowe CN815 panel sterowania Nr Nazwa SW_inverter Ana_dimming PWM_dimming GND GND gdzie: - SW_inverter sterowanie panelem inwertera, około 3.3V - Ana_dimming sterowanie jasnością panelu - PWM_dimming sterowanie PWM panelu, wydajność 40% ~ 90% CN702 sygnały LVDS Nr Nazwa Nr Nazwa 4. Schematy połączeń, napięcia i opisy złączy 4.1. Złącza płyty głównej CN-621 złącze głośnika prawego Nr Nazwa R+ NC R- 1 VCC 16 TXOUTCLK+ 2 VCC5P 17 TXOUTCLK- 3 VCC5P 18 GND 4 VCC5P 19 TXOUT2+ 5 VCC5P 20 TXOUT2-6 GND 21 GND 7 GND 22 TXOUT1+ 8 GND 23 TXOUT1-9 NC 24 GND 10 LVDS_option 25 TXOUT0+ 11 NC 26 TXOUT0-12 GND 27 GND 13 TXOUT3+ 28 NC 14 TXOUT3-29 NC 15 GND 30 NC 12

13 4.2. Lokalizacja złączy i głównych podzespołów na płycie głównej Panel sterowania Pamiêæ Flash Micom down jack Z³¹cze Jack BLOK SKALERA Pamiêæ Flash Zasilacz Video Becorder & Audio Block Wzmacniacz fonii Blok tunera Z³¹cza g³osników Sterowanie 4.3. Lokalizacja złączy na płycie zasilacza Do inwertera (panel AMLCD) Do inwertera (panel AUO) Do płyty głównej CN815 Do płyty głównej CN815 CN-802 zasilanie płyty głównej Nr Nazwa 13V GND 5.4V 5.4V Nr Nazwa 5.4V GND GND GND Nr Nazwa 12V 12V 12V GND Nr Nazwa GND GND ST7V PWR CN803 zasilanie inwertera dla panelu AMLCD Nr Nazwa 24V 24V 24V 24V 24V GND GND Nr Nazwa GND GND GND GND B/L A_D P_D CN800 złącze napięcia sieciowego Do wtyczki sieciowej Nr 1 2 Nazwa Faza Zero Napięcie AC AC CN804 zasilanie inwertera dla panelu CMO Nr Nazwa 24V 24V 24V 24V 24V GND GND Nr Nazwa GND GND GND B/D P/L GND B/L gdzie: - 24V napięcie zasilające inwerter - B/L zasilanie czujnika jasności - A_D ANA_DIMMING - P_D PWM_DIMMING Biuletyn serwisowy 1/

14 CN805 panel sterowania Nr Nazwa SW_inverter Ana_dimming PWM_dimming Nr 4 5 Nazwa GND SENSOR POWER gdzie: - SW_inverter sterowanie panelem inwertera, około 3.3V - Ana_dimming sterowanie jasnością panelu - PWM_dimming sterowanie PWM panelu, wydajność 40%~90% Filtr sieciowy 1 Wejście AC CN800 CN pin Stand By 2 CN pin Zasilanie inwertera CN800 złącze napięcia sieciowego Multi 3 Płyta główna zasilacz Płyta główna Panel zasilacz sterowania CN pin Nr 1 2 Nazwa Faza Zero Napięcie AC AC CN802 CN802 panel sterowania Nr Nazwa SW_inverter Ana_dimming PWM_dimming Nr 4 5 Nazwa GND SENSOR POWER gdzie: - SW_inverter sterowanie panelem inwertera, około 3.3V - Ana_dimming sterowanie jasnością panelu - PWM_dimming sterowanie PWM panelu, wydajność 40%~90% 5. Demontaż i montaż odbiornika Uwaga: Odbiornik zawiera podzespoły, które są czułe na ładunki elektrostatyczne. Należy zachować szczególną ostrożność przy ich dotykaniu i wymianie Demontaż odbiornika LE23R32B 1. Przed rozpoczęciem demontażu należy odłączyć go od zasilania sieciowego. 2. Demontaż należy przeprowadzać ostrożnie i delikatnie, nigdy nie używając przy demontażu obudowy metalowych narzędzi. 3. Położyć odbiornik LCD ekranem na stole przykrytym amortyzującą tkaniną. Odkręcić 13 wkrętów mocujących ściankę tylną, pokazanych na fotografii 5.1. CN801 zasilanie płyty głównej Nr Nazwa 13V GND 5.4V 5.4V 5.4V GND Nr Nazwa GND GND 12V 12V 12V GND Nr Nazwa GND GND ST7V PWR gdzie: - ST7V wyjście Stand-By - PWR sterowanie włączanie/wyłączaniem zasilania CN803 zasilanie inwertera dla panelu AMLCD Nr Nazwa 24V 24V 24V 24V 24V GND GND Nr Nazwa GND GND GND GND B/L A_D P_D 13 wkrętów Fot Odkręcić 2 wkręty mocujące osłonę gniazd, pokazane na fotografii wkręty CN804 zasilanie inwertera dla panelu CMO Nr Nazwa 24V 24V 24V 24V 24V GND GND Nr Nazwa GND GND GND B/D P/L GND B/L gdzie: - 24V napięcie zasilające inwerter - B/L zasilanie czujnika jasności - A_D ANA_DIMMING - P_D PWM_DIMMING Fot

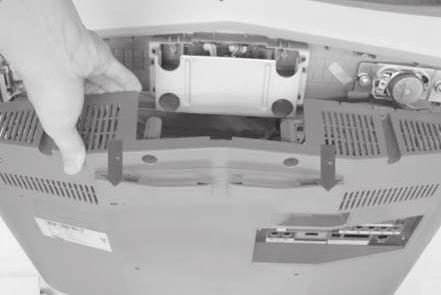

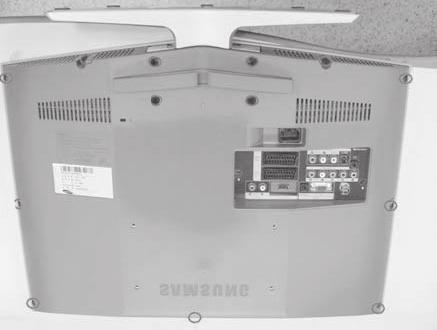

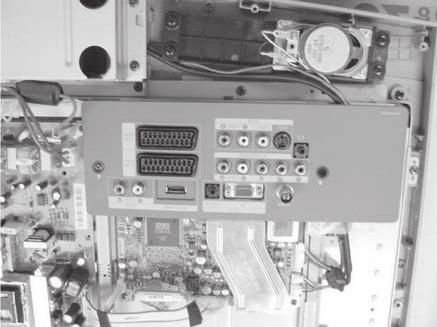

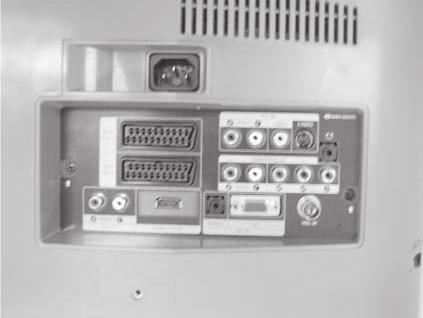

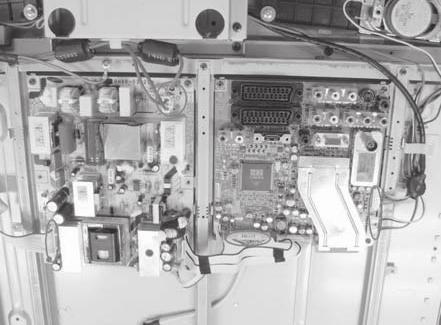

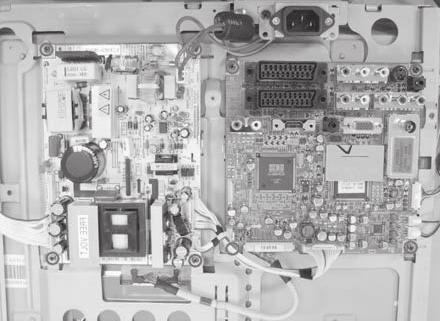

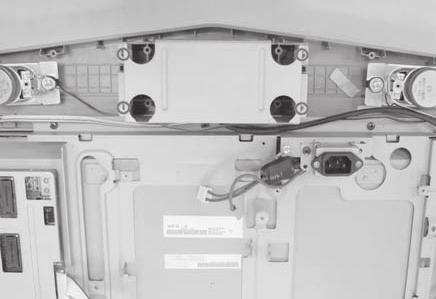

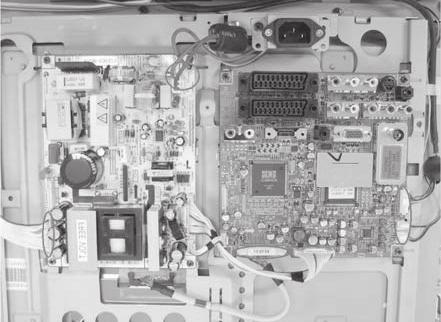

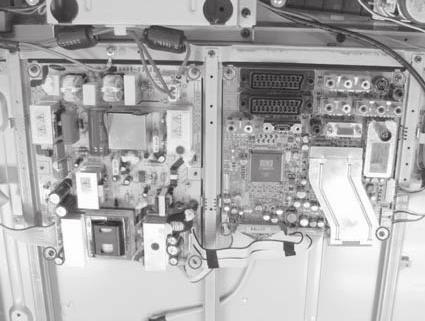

15 5. Zdemontować podstawę, pociągając w kierunku pokazanym strzałkami na fotografii Zdemontować pokrywę tylną podnosząc ją w kierunku pokazanym strzałkami na fotografii Rozłączyć wiązki przewodów od obu płyt (zaznaczone elipsami na fotografii 5.5). 8. Odkręcić 8 wkrętów mocujących obie płyty fotografia Podnieść płyty i przemieścić je w kierunku pokazanym strzałkami na fotografii 5.7. Fot.5.3 Fot.5.4 Fot Odkręcić 4 wkręty mocujące wspornik podstawy fotografia 5.8. Fot wkręty 8 wkrętów Fot.5.6 Fot Podnieść wspornik podstawy i wyjąć go przesuwając w kierunku pokazanym za pomocą strzałek na fotografii Odkręcić 8 wkrętów mocujących wspornik panelu fotografia Podnieść wspornik panelu zgodnie z kierunkiem strzałek na fotografii Wyjąć panel wyświetlacza LCD z obudowy podnosząc go w kierunku pokazanym strzałakami na fotografii Wyjęty panel wyświetlacza LCD położyć na płaskiej płaszczyźnie przykrytej miękką tkaniną (kocem lub filcem)z fotografia Biuletyn serwisowy 1/

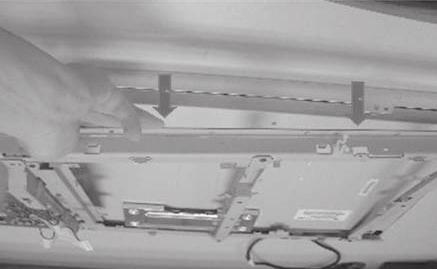

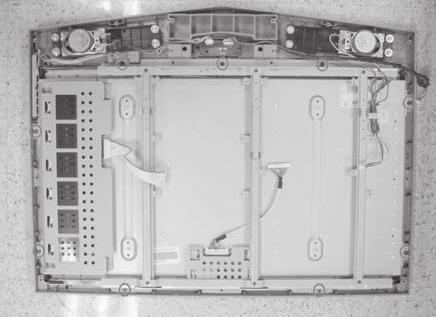

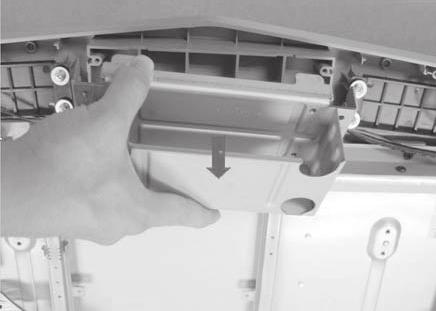

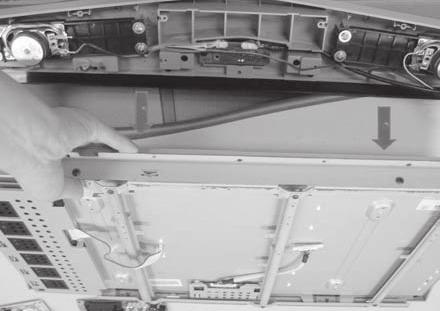

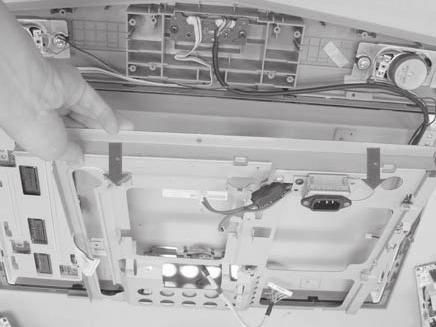

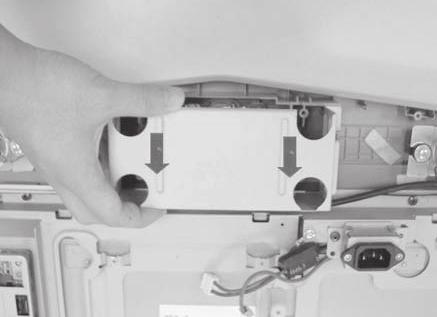

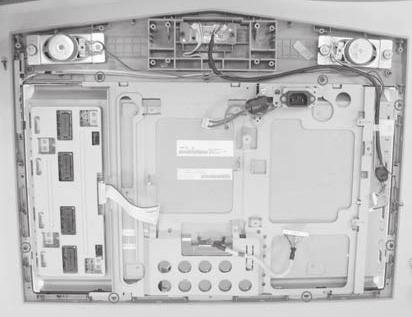

16 Fot.5.9 Fot.5.12 Fot wkrętów Fot Demontaż odbiornika LE26R32B 1. Przed rozpoczęciem demontażu należy odłączyć go od zasilania sieciowego. 2. Demontaż należy przeprowadzać ostrożnie i delikatnie, nigdy nie używając przy demontażu obudowy metalowych narzędzi. 3. Położyć odbiornik LCD ekranem na stole przykrytym amortyzującą tkaniną (koc, filc, itp.). Odkręcić 13 wkrętów mocujących ściankę tylną, pokazanych na fotografii wkrętów Fot.5.11 Fot

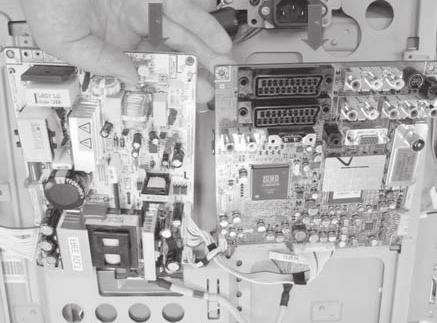

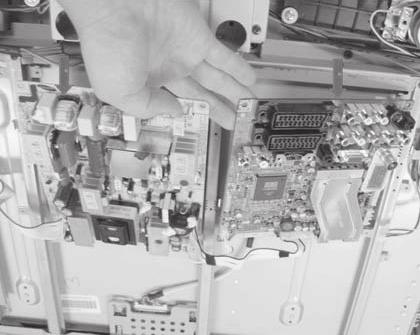

17 4. Po wyjęciu wkrętów wyciągnąć podstawę odbiornika przesuwając ją w kierunku pokazanym strzałkami na fotografii Podnieść płyty i przemieścić je w kierunku pokazanym strzałkami na fotografii Odkręcić 2 wkręty mocujące pokazane na fotografii Odkręcić 6 wkrętów mocujących wspornik podstawy fotografia Podnieść wspornik podstawy i wyjąć go przesuwając w kierunku pokazanym strzałką na fotografii Odkręcić 9 wkrętów mocujących ekran panelu pokahttp:// Fot Zdemontować pokrywę tylną podnosząc ją w kierunku pokazanym strzałkami na fotografii Fot Odkręcić 8 wkrętów mocujących obie płyty fotografia wkrętów Fot Odkręcić 2 wkręty mocujące osłonę gniazd, pokazane na fotografii Fot wkręty Fot.5.20 Fot Rozłączyć wiązki przewodów od obu płyt (zaznaczone elipsami na fotografii 5.18). Biuletyn serwisowy 1/

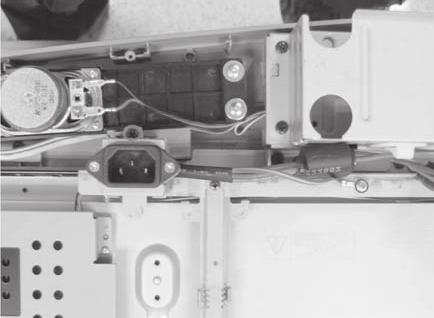

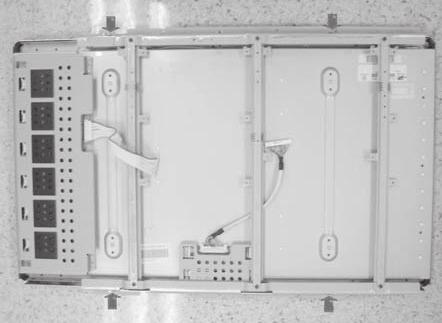

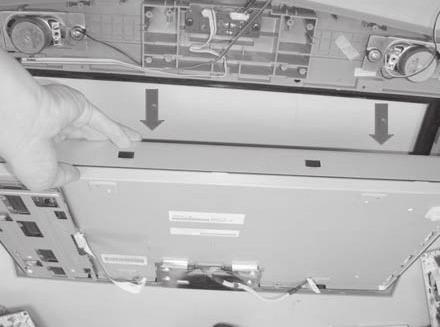

18 Fot wkręty 9 wkrętów Fot wkrętów Fot.5.22 Fot.25 Fot.5.23 zanych na fotografii Podnieść i zdjąć ekran panelu zgodnie z kierunkiem strzałek pokazanych na fotografii Odkręcić 4 wkręty mocujące ekran ze wspornikiem lokalizację wkrętów wskazują strzałki na fotografii Zdjąć wspornik panelu wyświetlacza LCD podnosząc go w kierunku pokazanym strzałkami na fotografii Wyjęty panel wyświetlacza LCD położyć na płaskiej płaszczyźnie przykrytej miękką tkaniną (kocem lub filcem). Fot.26 Fot.27 18

19 6. Schemat okablowania płyty głównej RX2+ GND RX2- RX1+ GND RX1- RX0+ GND RX0- RXC+ GND RXC- HDMI_CEC NC DDC_SCL_HDMI DDC_SDA_HDMI GND IDENT_HDMI HDMI_HPD NC GND Płyta główna Biuletyn serwisowy 1/

20 7. Schemat blokowy odbiornika Tuner główny Tuner główny S-VHS AV-S (CVBS) Ext. 1 Ext. 2 Component-1 AV PC D-Sub HDMI H.P out Service SAW Wzmacniacz słuchawkowy TDA7050T VCTI SDRAM (1Mx16*2) Gm5928-H Klawisze funkcyjne Wzmacniacz fonii TPA3004xx Panel TFT LCD L R 20

21 8. Środki ostrożności przy instalacji OTVC 1. W celu ochronienia urządzenia przed ewentualnym uszkodzeniem mechanicznym, także ze względu na jego gabaryty, odbiornik powinien być przemieszczany przez dwie osoby. 2. Kabel sieciowy powinien być oddalony od jakichkolwiek źródeł emitujących wysoką temperaturę. Uszkodzenie izolacji (m.in. w wyniku stopienia przez wysoką temperaturę) może spowodować niebezpieczeństwo pożaru lub porażenia prądem. 3. należy umieszczać urządzenia w miejscach ze słabą wentylacją, takich jak np, półka z książkami czy szafa. Podwyższona temperatura wewnątrz odbiornika może spowodować powstanie ognia. 4. Przed przemieszczeniem odbiornika należy upewnić się, że jest on odłączony od sieci (wyciagnięta wtyczka z gniazdka sieciowego). Należy również odłączyć kabel antenowy i kable przyłączeniowe urządzeń zewnętrznych. 5. Antenę i przewód antenowy należy chronić przed wszelkimi kablami wysokonapięciowymi i powinny one być pewnie zamocowane. Kontakt z przewodami prowadzącymi wysokie napięcie może spowodować pożar lub porażenie elektryczne. 7. W trakcie ustawiania urządzenia należy zadbać o to, aby pozostawić między urządzeniem a ścianami minimum 10-centymetrową przestrzeń na potrzeby wentylacji. Wzrost temperatury może być przyczyną pożaru lub uszkodzenia odbiornika. 8. W celu zamontowania odbiornika na podstawie należy: - położyć odbiornik ekranem w dół na stole przykrytym kocem, - wsunąć podstawę w otwory znajdujące się u dołu odbiornika, - przykręcić stojak do odbiornika czterema wkrętami. Opis bloków RF In (Air, Cable) SMPS Board Power Power Panel Inverter EXT 1,2 AV S-Video Component Main Board Power Panel HDMI,DVI Signal T-con Board PC 1. Main board : Video signal processing 2. SMPS board : Power supply 3. Panel Inverter & T-con board : LCD Panel control Power Signal IR/LED Signal Speaker Biuletyn serwisowy 1/

22 Power On/Off Input AV Input EMI FILTER 9. Schemat blokowy zasilacza SMPS (Free_Volt) PFC PFC DC Otput HOT COLD Current Resonant Type Trans EER V F9222L Trans Ee2020 DC/DC Viper22A Feed HOT On/Off COLD Regulator INVERTER 24V Main +13V Sound +12V V5D +5,4V Stand By Stand By 22

23 10. Schemat układu pamięci Schemat układu pamięci - This Document can not be used without Samsung s authorization. 9-7 Memory & LVDS Output Schmetic Diagram Biuletyn serwisowy 1/

24 Schemat ideowy układu LVDS 24

25 Złącze HDMI Gniazdo D-SUB sygnałów komputerowych Nr Nazwa sygnału Rodzaj sygnału Nr Sygnał 12. Opis wyprowadzeń gniazd przyłączeniowych 1 TMDS Data2+ Przewód sygnałowy TMDS 2 TMDS Data2 Shield Ekran przewodu TMDS 3 TMDS Data2- Przewód sygnałowy TMDS 4 TMDS Data1+ Przewód sygnałowy TMDS 5 TMDS Data2 Shield Ekran przewodu TMDS 6 TMDS Data1- Przewód sygnałowy TMDS 7 TMDS Data0+ Przewód sygnałowy TMDS 8 TMDS Data0 Shield Ekran przewodu TMDS 9 TMDS Data0- Przewód sygnałowy TMDS 10 TMDS Clock+ Przewód sygnałowy TMDS 11 TMDS Clock Shield Ekran przewodu TMDS Clock 12 TMDS Clock- Ekran przewodu TMDS 13 CEC Sterowanie 14 Rezerwa Sterowanie 15 SCL Sterowanie 16 SDA Sterowanie 17 DDC/CEC Ground Sterowanie 18 +5V Power Zasilanie 5V 19 Hot Plug Delect Sterowanie Gniazda sygnałów komponentowych Gniazdo Sygnał RCA zielone Y GND RCA niebieskie Pb (Cb) GND RCA czerwone Pr (Cr) GND RCA białe Audio L GND RCA czerwone Audio R GND 1 Czerwony 2 Zielony 3 bieski 4 GND 5 GND 6 GND toru czerwonego 7 GND toru zielonego 8 GND toru niebieskiego 9 DDC wejście zasilania (+5V) 10 IDENT PC 11 GND 12 DDC Data (SDA) 13 H SYNC 14 V SYNC 15 DDC Clock (SCL) Gniazdo sygnałów A/V Gniazdo Sygnał RCA żółte CVBS Audio L RCA białe GND Audio R RCA czerwony GND Gniazdo sygnałów S-Video Nr Sygnał 1 GND 2 Y 3 C 4 GND 5 GND Tryby wyświetlania sygnałów z komputera PC Tryb Rozdzielczość Częstotliwość odchylania poziomego [ khz ] Częstotliwość odchylania pionowego [ khz ] Częstotliwość zegarowa piksela [ MHz ] Polaryzacja synchronizacji (H/V) IBM VESA 640 x / x / x / x / x /+ 800 x /+ 800 x / x / x / x / x /+ Pozycja i rozmiar ekranu są zależne od typu monitora i jego rozdzielczości. Rozdzielczości podane w tabeli są rekomendowane (oczywiście inne rozdzielczości są również obsługiwane). Tryb z przeplotem nie jest obsługiwany. Odbiornik może pracować nieprawidłowo przy wybraniu niestandardowego formatu sygnału wideo. Tryb DVI we współpracy z komputerem PC nie jest możliwy. Biuletyn serwisowy 1/

26 13. Schemat ideowy zasilacza 8 DC +8V to IC210 [VCT4862] 26

27 Biuletyn serwisowy 1/

28 14. Wykresy czasowe wejściowych sygnałów z komputera PC Border R or B Blank Time Border L or T Data Time Pulse Width Front Porch Back Porch Active Time LCD Panel mode Timing No. LTA400W2 Origtator Mode VESA Name 1366/60Hz Resolution (H V) HORIZONTAL Frequency kHz Total time µs Active time µs Blank time 5.053µs Border (L/R) 0.000µs Data time µs Front porch 0.749µs Sync,width 1.702µs Back porch 2.994µs Sync, polarity Positive VERTICAL Frequency Hz Total time ms Active time ms Blank time 0.566ms Border (T/B) 0.000ms Data time ms Front porch 0.063ms Sync, width 0.105ms Back porch 0.377ms Sync polarity Positive Dot Clock MHz Sync. Type Separate Scan Type* N/l Supported Modes (1) Timing No Origiator IBM IBM VESA VESA MAC Mode Name VGA2 VGA3 640/72Hz 640/75Hz 640/67Hz Resolution (H V) HORIZONTAL Frequency kHz kHz kHz kHz kHz Total time µs µs µs µs µs Active time µs µs µs µs µs Blank time 5.720µs 5.720µs 5.588µs 6.350µs 7.407µs Border(L / R) 0.318µs 0.318µs 0.254µs 0.000µs 0.000µs Data time µs µs µs µs µs Front porch 0.318µs 0.318µs 0.508µs 0.508µs 2.116µs Sync, width 3.813µs 3.813µs 1.270µs 2.032µs 2.116µs Back porch 1.589µs 1.589µs 3.810µs 3.810µs 3.175µs Sync, polarity Negative Negative Negative Negative Negative VERTICAL Frequency Hz Hz Hz Hz Hz Total time ms ms ms ms ms Active time ms ms ms ms ms Blank time 1.113ms 0.922ms 0.635ms 0.533ms 1.286ms Border(T/B) 0.222ms 0.254ms 0.211ms 0.000ms 0.000ms Data time ms ms ms ms ms Front porch 0.191ms 0.064ms 0.026ms 0.027ms 0.086ms Sync, width 0.064ms 0.064ms 0.079ms 0.080ms 0.086ms Back porch 0.858ms 0.794ms 0.528ms 0.427ms 1.114ms Sync polarity Positive Negative Negative Negative Negative Dot Clock MHz MHz MHz MHz MHz Sync. Type Separate Separate Separate Separate Separate Scan Type* N/l N/l N/l N/l N/l 28

29 Supported Modes (2) Timing No Origiator Mode VESA VESA VESA Supported Modes (3) Timing No Origiator VESA VESA VESA VESA Mode Name 1024/60HZ 1024/70HZ 1024/75HZ 1360/60HZ Resolution (H V) HORIZONTAL Frequency kHz kHz kHz kHz Total time µs µs µs µs Active time µs µs µs µs Blank time 4.923µs 4.053µs 3.777µs 5.053µs Border (L / R) 0.000µs 0.000µs 0.000µs 0.000µs Data time µs µs µs µs Front porch 0.369µs 0.320µs 0.323µs 0.749µs Sync, width 2.092µs 1.813µs 1.219µs 1.702µs Back porch 2.462µs 1.920µs 2.235µs 2.994µs Sync, polarity Negative Negative Positive Positive VERTICAL Frequency Hz Hz Hz Hz Total time ms ms ms ms Active time ms ms ms ms Blank time 0.786ms 0.672ms 0.533ms 0.566ms Border(T/B) 0.000ms 0.000ms 0.000ms 0.000ms Data time ms ms ms ms Front porch 0.062ms 0.053ms 0.017ms 0.063ms Sync, width 0.124ms 0.106ms 0.050ms 0.105ms Back porch 0.600ms 0.513ms 0.466ms 0.377ms Sync polarity Negative Negative Positive Positive Dot Clock MHz MHz MHz MHz Sync. Type Separate Separate Separate Separate Scan Type* N/l N/l N/l N/l Name 800/60Hz 800/72HZ 800/75Hz Resolution (HxV) HORIZONTAL Frequency kHz kHz kHz Total time µs µs µs Active time µs µs µs Blank time 6.400µs 4.800µs 5.171µs Border (L / R) 0.000µs 0.000µs 0.000µs Data time µs µs µs Front porch 1.000µs 1.120µs 0.323µs Sync, width 3.200µs 2.400µs 1.616µs Back porch 2.200µs 1.280µs 3.232µs Sync, polarity Positive Positive Positive VERTICAL Frequency Hz Hz Hz Total time ms ms ms Active time ms ms ms Blank time 0.739ms 1.373ms 0.533ms Border (T/ B) 0.000ms 0.000ms 0.000ms Data time ms ms ms Front porch 0.026ms 0.770ms 0.021ms Sync, width 0.106ms 0.125ms 0.064ms Back porch 0.607ms 0.478ms 0.448ms Sync polarity Positive Positive Positive Dot Clock MHz MHz MHz Sync. Type Separate Separate Separate Scan Type* N/l N/l N/l } Biuletyn serwisowy 1/

30 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD OTVC TFT-LCD Samsung chassis: GBP23SEN, GBP26SEN, GBP32SEN, GBP37SEN, GBP40SEN, modele: LE23R86BD, LE26R86BD, LE32R86BD, LE37R86BD, LE40R86BD Opracowano na podstawie materiałów serwisowych producenta 1. Ustawienia i regulacje serwisowe 1.1. Ogólne wskazówki regulacji 1. Zazwyczaj, kolorowy odbiornik telewizyjny LCD przy instalacji wymaga jedynie bardzo delikatnej korekcji ustawień. Są to z reguły takie parametry jak, wysokość i synchronizacja pozioma i pionowa. 2. Do wykonywania regulacji należy używać wyspecyfikowanego sprzętu lub jego zamienników. 3. Istotna jest w szczególności impedancja dopasowująca. 4. Unikać przeciążenia. Zbyt silny sygnał z generatora może spowodować przeciążenie układów bloku front-end odbiornika. Wstawiając markery sygnału, nie należy dopuszczać do zakłócenia wyników testu. 5. Odbiornik telewizyjny należy podłączać tylko do źródła zasilania sieciowego o napięciu i częstotliwości wyspecyfikowanych na naklejce znajdującej się na obudowie tylnej urządzenia. 6. należy podłączać ani rozłączać żadnych przewodów, gdy odbiornik jest włączony. Przed wymianą jakiegokolwiek podzespołu należy upewnić się, że wtyczka sieciowa jest wyciągnięta z gniazdka. 7. W celu uniknięcia niebezpieczeństwa porażenia należy używać transformatora izolacyjnego Regulacje wykonywane w trybie serwisowym Wejście w tryb serwisowy W przypadku braku pilota fabrycznego w celu wejścia w tryb sewisowy należy nacisnąć na pilocie użytkownika następującą sekwencję przycisków: [ Power OFF] -> [ INFO ] -> [ MENU ] -> [ MUTE ] -> [ Power ON ]. W przypadku posiadania pilota fabrycznego (serwisowego), należy na nim kolejno nacisnąć następujące przyciski: [ PICTURE ON] -> [ DISPLAY ] -> [ FACTORY ]. W trybie serwisowym aktywne są następujące przyciski pilota: [ Power ], [ p ], [ q ], [ t ], [ u ], [ MENU ], [ ENTER ], przyciski numeryczne [ 0 ] [ 9 ]. Na klawiaturze lokalnej odbiornika w trybie serwisowym aktywne są następujące przyciski: [ Power ], [ CH + ], [ CH - ], [ VOL + ], [ VOL - ], [ MENU ], [ TV/ VIDEO (Enter) ] Kontrola zawartości naklejki Przed rozpoczęciem regulacji należy odczytać zawartość etykiety naklejonej na ściance tylnej i sprawdzić oznaczenie wytwórcy panelu LCD, gdyż dla różnych paneli mogą być różne regulacje i ustawienia. Widok takiej etykiety pokazano na fotografii 1. Literowe oznaczenie (marker) wytwórcy panelu LCD znajduje się w pierwszej Marker panelu Fot.1. Etykieta na ściane tylnej OTVC linii, po nazwie modelu. W przykładzie pokazanym na fotografii 1 pierwsza linia wygląda następująco: Model: LE32R86BD [R] C Markerem wytwórcy jest litera C. Znaczenie oznaczenia jest następujące: A: ACER (AUO) S: SEC C: CMO przy braku markera należy uznać, że producentem jest S, czyli SEC Jeśli markerem jest litera A, w trybie serwisowym w opcjach w bajtach opcji należy ustawić: 1. Inch Option (wielkość panelu): Gamma: 32 AUO 3. Panel Option (opcje panelu): AUO Pozostałe ustawienia są takie same, jak zostały przedstawione w dalszej części artykułu Dane i ustawienia fabryczne Ustawienia fabryczne obejmują następujące parametry regulacyjne: 1. Calibration kalibracja 2. Service 3. White Balance balans bieli 4. SVP-UX 5. Option Block blok opcji 6. SGTV5810/NTP YC Delay opóźnienie YC (luminancja/chrominancja) 8. Option Table tabela opcji 9. I2C Check kontrola magistrali I 2 C 10. W/B MOVIE 11. Checksum suma kontrolna 12. Reset 13. Spread Spectrum T-BDPMPEUD-xxxx (Main Micom Ver) wersja głównego 30

31 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD mikrokontrolera T-BDPMPEUS-xxxx BORD2_CALLA_TR-xxxx (Sub Micom Ver) Month / Day / Year / Hour / Min. / Sec Calibration kalibracja 1) AV Calibration kalibracja dla sygnałów AV 2) COMP Calibration kalibracja dla sygnałów komponentowych 3) PC Calibration kalibracja dla sygnałów komputerowych 4) HDMI Calibration kalibracja dla sygnałów HDMI Option Table tabela opcji XXXX XXXX Dostępne parametry, zakres ich regulacji (możliwe ustawienia) oraz wartości fabryczne zestawiono w tabeli White Balance balans bieli Dostępne parametry, zakres regulacji oraz wartości fabryczne dla różnych sygnałów zamieszczono w tabeli 2. Tabela 1. Option Table tabela opcji Nr Parametr Zakres Ustawienie fabryczne 1 Ready (gotowość) ON/OFF OFF 2 Inch Option (wielkość w calach) 23"/ 26" / 32" 32" 3 Panel Vender (sprzedawca panelu) AUO/CMO AMLCDINT 4 Gamma ON/OFF OFF 5 Panel Type (typ panelu) Normal1/Normal2 Normal1 6 Model Option (opcja modelu) Calla/Lily/Bord Plus/Jasmine Bord Plus 7 Tuner SEMCO/ALPS SEMCO 8 Tuner TOP 0~ Auto Power (autowyłączenie) ON/OFF ON 10 Nordic ON/OFF OFF 11 LNA Menu ON/OFF ON 12 TTX On/Off (włączenie/wyłączenie teletekstu) ON/OFF ON 13 TTX List Flof/List Flof 14 Carrier Mute (tłumienie nośnej) ON/OFF OFF 15 High Deviation (wysoka dewiacja) ON/OFF OFF 16 VOL.Curve (krzywa poziomu głośności) Small/Large Small 17 HDMI Hotplug 1/ HDMI Clock CtrI 1/ HDMI Hotplug Dly 3~50 9 Hotel Option (opcje tryby hotelowego) Hotel Mode (Tryb hotelowy) ON/OFF OFF Power On Channel (włączenie kanału) 1~ Power On Volume (włączenie regulacji poziomu głośności) 1~ Max Volume (maksymalny poziom głośności) 1~ Local Key Lock (blokada klawiatury lokalnej) ON/OFF OFF Power On Source (włączenie źródła zewnętrznego sygnału) RF/Ext.1 RF 21 Shop Mode (reyb dealera) ON/OFF OFF 22 Color Space ON/OFF ON 23 PC Ident ON/OFF OFF 24 Language (język) English/German English 25 ANYNET+ (zintegrowana funkcja obsługi urządzeń zewnętrznych) ON/OFF ON 26 Ch.Table (tabela kanąłów) SUWON/SESK/SEH/TTSEC SUWON 27 TTX Group Auto/West Europe Auto 28 idtv_cntry UK/France UK Tabela 2. White Balance balans bieli Nr Parametr Zakres TV/AV/Scart Comp/iDTV PC HDMI 1 Sub-Briteness 00H~FFH R-offset 00H~FFH G-offset 00H~FFH B-offset 00H~FFH Sub-Contrast 00H~FFH R-Gain 00H~FFH G-Gain 00H~FFH B-Gain 00H~FFH

32 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD SVP-PX ustawienia procesora skalera SVP- UX68 Tabela 3. ComB Filter Nr Parametr Zakres 1 Y-Filter 00H~FFH Dostępne parametry, zakres regulacji oraz wartości fabryczne dla różnych sygnałów zamieszczono w tabelach Option Block blok opcji Dostępne parametry, zakres regulacji oraz wartości fabryczne dla różnych sygnałów zamieszczono w tabelach Tabela 5. SVP-PX NR Nr Parametr Zakres Ustawienie fabryczne 1 Y_NR_OFF 00H~FFH(Y_NR_OFF) 00H 2 C_NR_OFF 00H~FFH(C_NR_OFF) 00H 3 Y_NR_ON 00H~FFH(Y_NR_ON) 00H 4 C_NR_ON 00H~FFH(C_NR_ON) 00H Tabela 8. SVP-PX Calibration Target Nr Parametr Zakres Low High Delta 1 AV ADC 00H~FFH 10H DCH 02H 2 COMP ADC 00H~FFH 10H EBH 02H 3 PC ADC 00H~FFH 10H DCH 04H 4 ALL RGB 00H~FFH 01H EBH 0AH Tabela 4. SVP-PX Sharpness ostrość Nr Parametr Zakres RF AV Comp480i Comp480p Comp720p Comp1080i HDMI PC idtv 1 H2Gain 00 ~ 1FH 05H 05H 05H 05H 04H 04H 0AH 05H 05H 2 H4Gain 00 ~ 1FH 04H 0AH 05H 05H 02H 02H 0AH 05H 05H 3 V2Gain 00 ~ 1FH 0CH 0CH 0AH 0CH 0AH 0AH 10H 0AH 0AH 4 V4Gain 00 ~ 1FH 0CH 10H 0CH 0CH 0AH 0AH 10H 0AH 0AH 5 Sr2Gain 00 ~ 1FH 00H 00H 00H 00H 00H 00H 00H 00H 00H 6 Sr4Gain 00 ~ 1FH 00H 02H 00H 00H 02H 02H 04H 02H 02H 7 Sl2Gain 00 ~ 1FH 00H 00H 00H 00H 00H 00H 00H 00H 00H 8 Sl4Gain 00 ~ 1FH 00H 02H 00H 00H 02H 02H 04H 02H 02H 9 Peakth1 00H~FFH 06H 02H 03H 03H 03H 03H 03H 08H 04H 10 Peakth2 00H~FFH 2FH 2FH 2FH 2FH 2FH 2FH 2FH 2FH 2FH 11 Peskth3 00H~FFH 3FH 3FH 3FH 3FH 3FH 3FH 3FH 3FH 3FH Tabela 6. SVP-PX RGB Calibration kalibracja sygnałów RGB Nr Parametr Zakres Ustawienia fabryczne TV/AV/S_Video Component PC HDMI 1 R-Offset 00H~FFH 3AH 40H 32H 82H 2 G-Offset 00H~FFH 3AH 40H 32H 82H 3 B-Offset 00H~FFH 3AH 40H 32H 82H 4 R-Gain 00H~FFH A6H 92H A9H 6CH 5 G-Gain 00H~FFH A6H 92H A9H 6CH 6 B-Gan 00H~FFH A6H 92H A9H 6CH Tabela 7. SVP-PX ADC Calibration kalibracja przetworników ADC Nr Parametr Zakres Ustawienia fabryczne TV/AV/S_Video Component PC HDMI 1 TCD3 Contrast 00H~FFH 79H 78H 78H 78H 2 TCD3 Brightness 00H~FFH 29H 20H 20H 20H 3 TCD3 CR 00H~FFH 80H 80H 80H 80H 4 TCD3 CB 00H~FFH 80H 80H 80H 80H 5 TCD3 Delay 00H~FFH 00H 00H 00H 00H 6 Analog Y Offset 00H~FFH 40H 3DH 44H 40H 7 Analog PB Offset 00H~FFH 80H 80H 44H 80H 8 Analog PR Offset 00H~FFH 80H 80H 44H 80H 9 Analog Y Gain 00H~FFH D6H B3H A4H 80H 10 Analog PB Gain 00H~FFH 80H B3H ACH 80H 11 Analog PR Gain 00H~FFH 80H B3H A7H 80H 12 Black Level 00H~FFH 00H 00H 00H 00H 13 Svp Brightness 00H~FFH 00H 00H 00H 00H 32

33 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD Tabela 9. SVP-PX Color Management zarządzanie kolorem Nr Parametr Zakres Ustawienie fabryczne 1 Skin Direction (odcień skóry) czerwony/żółty czerwony 2 Skin Enhance (poprawiony odcień skóry) 00H~FFH 00H 3 Green Stretch (rozciągnięta zieleń) 00H~FFH 00H 4 Blue Stretch (rozciągnięty niebieski) 00H~FFH 00H Tabela 10. FRC2X Nr Parametr Zakres Ustawienie fabryczne 1 OUTCON 1~3 0 2 GAMMA 1~7 0 3 OCC_MODE 0/1 0 4 FALLBACK 0/1 0 5 DBG_MARK 0/1 0 6 SPR_CBR 0/1 0 7 BIT_EXPAND 0/1 0 8 INV_BIT_EXPAND 0/1 0 9 REPEAT_MODE 0/ DEMO_ON_OFF 0/ MMU_RD_START 00H~FFH 00H 12 ME_RD_START 00H~FFH 00H 13 MC_RD_START 00H~FFH 00H 14 CMZL(0x36E) 00H~0FH 0H 15 BLOL(0x2A7) 00H~0FH 0H 16 LOGO(0x2A7) 00H~0FH 0H SGTV5810/NTP3000 tabela 13 Tabela 12. Pdp Logic Nr Parametr Zakres Ustawienie fabryczne 1 Pattern Srlect 0~ Data updata ON/OFF OFF 3 Data Type 42"EU MRT/ 42"EU MESH/ 42"EU MRT 4 CDC Sw ON/OFF OFF 5 CDC Strengh Th 0~ BRE Sw ON/OFF OFF 7 FRC Repeat Mode ON/OFF OFF 8 FRC CBG Mark On 0~ ERC Bypass ON/OFF OFF 10 Panel Type - 0H 11 Panel Inch - SD 12 Panel Version - 13 Logic Sw Version - 0H 0H 0H YC Delay opóźnienie sygnałow luminancji i chrominancji tabela Adjust regulacje tabela 15 Tabela 11. FBE2 Nr Parametr Zakres RF AV/ S-VIDEO COMP (480i/576i) COMP (480p/576p) COMP (720p/ 1080i/1080p) HDMI DTV DTV 1 Pattern Select 0~ BS-On 0/ B-Slope Gain 0~ B-Tilt Min 0~ B-Tilt Max 0~ B-Tilt Slope 0~ LFunc-Basis 0~ Hfunc-Basis 0~ Mean-Offset1 0~ Mean Offset2 0~ Mean Slope 0~ Input Offset 0~ Input Gain 0~ ACR Offset 0~ ACR Th1 0~ ARC Th2 0~ Skin Enable 0/ Skin Tu 0~ Skin Tv 0~ M Skin Tu 0~ M Skin TV 0~ Sub Color 0~ M-Au-Sub Color 0~ M-Wi-Sub Color 0~ MW-Skin-Tu 0~ MW-Skin-Tv 0~

34 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD Tabela 13. SGTV5810 / NTP3000 Nr Parametr Zakres Ustawienie fabryczne 1 ID Tone Shift 1H~FH 01H 2 ID Tone Thresh 00H~FFH 7FH 3 Demod Prescaler 00H~20H 13H 4 Master Volume 00H~30H 13H 5 PWM Modulation 80H~F2H F1H 6 DRC Threshold 00H~7FH 06H 7 Speaker EQ ON/OFF OFF Tabela 14. YC Delay opóźnienie sygnałów luminancji i chrominancji Nr Parametr Zakres Ustawienie fabryczne 1 RF PAL-B/G 00H~FFH AAH 2 RF PAL - D/K 00H~FFH 99H 3 RF PAL - I 00H~FFH 99H 4 RF SECAM - B/G 00H~FFH 88H 5 RF SECAM - D/K 00H~FFH 44H 6 RF SECAM -L/L' 00H~FFH 88H 7 RF NTSC H~FFH 44H 8 RF NTSC H~FFH CCH 9 AV PAL 00H~FFH AAH 10 AV SECAM 00H~FFH 88H 11 AV NTSC H~FFH 30H 12 AV NTSC H~FFH AAH 13 AV PAL60 00H~FFH 77H I2C Check kontrola magistrali I 2 C W/B Movie ustawienia balansu bieli tabela Checksum kontrola sumy kontrolnej 7A Reset Tabela 17. Spread Spectrum Nr Parametr Zakres Ustawienie fabryczne 1 Spectrum ON/OFF ON 2 Delta -128 ~ Positive 0~ Negative 0~ Speed 0~7 0 6 Time 0~7 4 7 FBE Spectrum ON/OFF OFF 8 FEE Delta 0~ Spread Spectrum tabela Balans bieli Kalibracja balansu bieli Gdy kolory odtwarzane są nieprawidłowo w pierwszej kolejności należy przeprowadzić kalibrację urządzenia. Przeprowadza się ją w trybie serwisowym, w pierwszym podmenu Calibration dla trybów: AV oraz PC. Na potrzeby kalibracji należy doprowadzić sygnał testowy szachownicy. W trybie AV (dla sygnałów ze źródła AV) należy przeprowadzić kalibracje dla sygnału kompozytowego i komponentowego PAL: 1280*720/60Hz. W trybie PC (dla sygnałow z komputera PC) należy przeprowadzić kalibrację dla sygnału: 1024*768/60Hz Balans bieli regulacja Jeśli odtwarzanie kolorów jest nieprawidłowe,należy skontrolować i ewentualnie skorygować ustawienie balansu bieli. Czynności te przeprowadza się w trybie serwisowym, w trzecim podmenu White Balance. Sub brightness (zakres jaskrawości) i offset R/G/B (punkt odcięcia torów RGB) wykonuje się dla rejonów obrazu o niskiej jasności (low light), sub contrast (zakres regulacji kontrastu) i wzmocnienie torów RGB przeprowadza się dla rejonów obrazu o wysokiej jasności (high light). Jako źródło sygnału AV należy zastosować sygnał Tabela 15. Adjust regulacje Nr Parametr Zakres Ustawienie fabryczne 1 Video Mute Time 0~ Dynamic Contrast ON/OFF OFF 3 Dynamic Dimming ON/OFF ON 4 Dynamic CE ON/OFF OFF 5 LNA PLUS RFDB-1 Level 0~255 2 RFDB-2 Level 0~255 5 RFDB-3 Level 0~255 7 RFDB-4 Level 0~ Magazine LNA ON/OFF OFF 7 PixelShift Test ON/OFF OFF 8 Debug ON/OFF OFF 9 ACR ON/OFF OFF 10 D-Watchdog ON/OFF ON 11 UART Select MAIN / IDTV / PDP Lvds ON / PDP Lvds OFF OFF 34

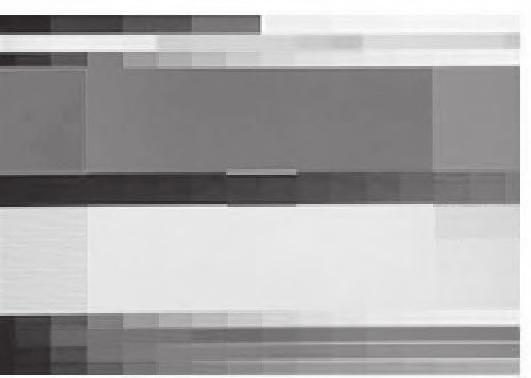

35 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD Tabela 16. W/B MOVIE balans bieli dla odtwarzania filmów Nr Parametr Zakres Ustawienia fabryczne TV/AV/S_Video Component PC HDMI Scart1/2 1 WB Movie ON/OFF OFF OFF OFF OFF OFF 2 Color Mode Movie Movie Dynamic Dynamic Dynamic Dynamic 3 Color Tone Cool1 Cool1 Cool1 Cool1 Cool1 4 Msub Brigh 0~ Msub Contr 0~ W1_RGAIN 0~ W1_BGAIN 0~ W1_R_OFFS 0~ W1_B_OFFS 0~ W2_RGAIN 0~ W2_BGAIN 0~ W2_R_OFFS 0~ W2_B_OFFS 0~ NO_RGAIN 0~ NO_BGAIN 0~ NO_R_OFFS 0~ NO_B_OFFS 0~ C2_RGAIN 0~ C2_BGAIN 0~ C2_R_OFFS 0~ C2_B_OFFS 0~ Movie Contr 0~ Movie Brigh 0~ Movie Color 0~ Movie Sharp 0~ PAL composite, Component : 1280*720/60Hz, jako źródła sygnału PC sygnału 1280*720/60Hz. Jako test obrazu zastosować MIK K-7256 Pattern #92 pokazany na fotografii 2. Fot.2 Temperatura koloru: 1500K ±500, MPCD Współrzędne koloru: H/L (regulacja dynamiczna): 267/263 ± Ft ±2.0Ft L/L (regulacja statyczna): 270/260 ±3 1.5 Ft ±0.2Ft Warunki pomiarów 1. Pomiary należy wykonywać na bazie obrazu testowego Toshiby ABL High Light level (57 IRE) np. z generatora sygnałowego MSPG-925LTH. Należy używać obrazu w następujących trybach: * tryb nr 2: Hz tryb nr 6 : Hz tryb nr 21 : Hz * tablica testowa nr 36: kolorowy obraz kontrolny tablica testowa nr 16 : Toshiba ABL Pattern 2. Do pomiarów należy używać miernika : CA210 (FL) Metoda regulacji 1. Regulować balans bieli dla sygnałów wejściowych A/V, Component DVI. (A/V -> Component). a/ w odbiorniku wybrać źródło sygnału, dla którego ma być wykonywana regulacja (i do którego doprowadzono właściwy sygnał) (RF -> DTV -> PC -> DVI). * sygnał wejściowy: - tryb VIDEO: model #2 (tryb 744*575), obraz #16, - DTV, tryb DVI: model # 6 (tryb 1280*720), obraz #16, - tryb HDMI: model # 6 (tryb 1280*720), obraz #16. b) Wejść w tryb fabrycznej regulacji koloru i zatwierdzić dane. c/ regulacja balansu statycznego Low light: ustawić parametr Sub-Brightness na wartość Y, regulować parametry Red offset ( x ) i Blue offset ( y ) na współrzędne koloru, nie należy zmieniać ustawień parametru Green offset lokalizację punktu pomiarowego dla regulacji statycznej (Low light) na obrazie testowym pokazano na rysunku 3. d/ regulacja balansu dynamicznego High light: regulować parametry Red offset ( x ) i Blue offset ( y ) na współrzędne koloru, 35

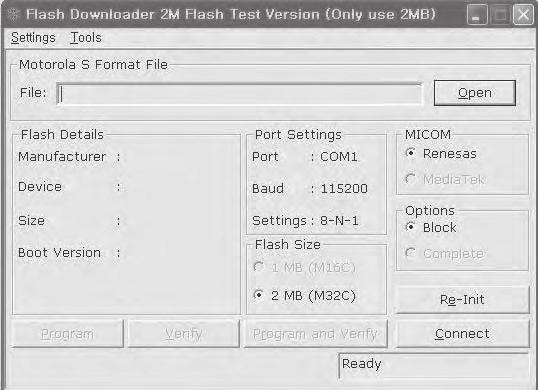

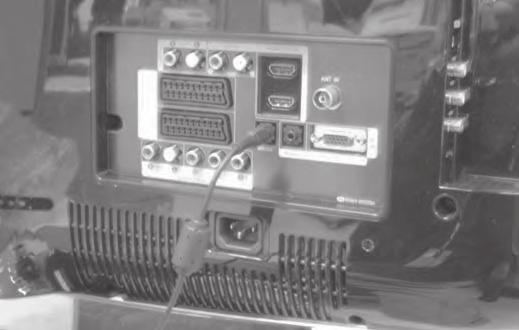

36 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD Low light Punkt pomiarowy Rys.3 nie należy zmieniać ustawień parametru Green gain i Sub-contrast ( Y ), lokalizację punktu pomiarowego dla regulacji dynamicznej (High light) na obrazie testowym pokazano na rysunku 4. High light Punkt pomiarowy Rys.6 Połączyć gniazdo serwisowe odbiornika (Service Jack) znajdujące się na ściance tylnej odbiornika (pokazane na rysunku 5) z komputerem PC za pomocą specjalnego kabla Jig Cable. 2. Modernizacja programu - przed włączeniem odbiornika kliknąć w klawisz Connect (na dole menu), - włączyć odbiornik. 2. Widok płyty głównej bez slotu kart pamięci Rys Modernizacja oprogramowania Procedura uaktualnienia oprogramowania zawartego w pamięci Flash ROM jest następująca: 1. Instalacja programu Flash Downloader programu ładującego oprogramowanie do pamięci odbiornika. Rys.5 36

37 3. Schemat blokowy odbiornika OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 37

38 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD Reference: 1101~ B13V B5V B12VS (LCD: B12VS) (PDP: B18VS) C nF C nF C µF 16V C nF IC1104 BA178M09FP 1 C nF IN OUT GND 2 3 C nF PGND CN1101 SMW200-24C C1132 1µF A5V MAIN_POWER_CONTROL C nF C µF 16V PGND C nF C nF C nF PGND R / 0.25W VOUT VIN VOUT 3 2 R R1 47 / 0.25W ADJ C nF R k BD1102_12V CIB31P600NE IC1103 LM317EMP PGND SOUND_AMP SOUND_AMP 4. Schemat ideowy zasilacza Standby Power BD1106_5V CIB31P600NE R1102_LCD 100k R1106_LCD 10k Q1101_LCD KSC1623-Y R1120_12V 100k R1107_LCD 10k PGND IC1111 AP1117D-25A C1135_LCD 1µF SW_PVCC B2.5V_D MAIN_POWER_CONTROL C nF C nF VIN 3 1 ADJ 2 VOUT + C µF C 1 C µF 16V + C nF C nF PGND A5V BD1105 CIB31P600NE Q1103_DE KSC1623-Y R1110_DE C1163_DE D1102_DE 2 100nF 1 BZX84C5V6LTI PGND C1166_LCD 10000nF R1108_LCD 2.2k Q1102_LCD KSC1623-Y A5V_1 C1160_LCD 10000nF C nF A5V C1161_LCD 100nF R1127_PDP 22 R1109_LCD 4.7k IC1112 NCP1117DT33T5 VIN VOUT C nF ADJ PGND L: POWER ON H: OFF C µF 16V SW_POWER A3.3V C nF SOUND_AMP BD1108 ACB2012L-015-T SGND PGND B5V_VCCA PGND C nF DGND SGND PGND 38

39 39 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD + C µF 16V C µF 16V C nF B9V B5V_VCCT B9V IC1105 MC33269DTRK O I ADJ C nF R L µH C µF 16V + + C nF Q1104 KSC1623-Y R k C nF C pF L µH C nF D1101 MMBD4148SE R k C nF C nF C1104 1µF 50V B33V D1105 BZX84C33 1.2V Power supply PX_VD1.2 PX_VA1.2 PX_VL1.2 BD1109 ACB2012L-015-T BD1110 ACB2012L-015-T BD1112 ACB2012L-015-T L µH R R k C1165 1mF 10V + + R k R k C1142_DE 1µF 10V C nF D1103 MBRS340T3 R k C1167 1mF 10V BD1111 CIB31P600NE R k + C nF C nF IC1113 AP1530SA FB EN OCSET VCC OUTPUT VSS VSS BD1101 CIB31P600NE C1110 1mF 10V + R k C nF IC1102 MP1583DN C nF C nF C pF C nF R k C nF R k C nF D1106 MBRS340T3 R k R k L µH B3.3VD C1177 1mF 10V + PGND B3.3VD B1.25VD BD1114 ACB2012L-015-T IC1106 AP1117D-A PGND C µF + C nF C µF C nF C nF VIN VOUT ADJ B1.25VD_UX B3.3VD IC1107 AP1117D-A BD1103 ACB2012L-015-T PGND PGND C nF C nF B1.25VT C µF C1125 1µF C nF C1182_DE 100µF B3.3VD B2.5V_VDD VIN VOUT ADJ BD1104_QAM ACB2012L-015-T PGND C1113_QAM 10000nF PGND C nF C µF + C1146 1µF C nF C µF + C1180_WX 10000nF IC1110 G950T45R IC1109_WX NCP1117DT33T IN OUT GND VIN VOUT ADJ R1130_UX 0R PGND B6.4V PANEL_VCC DTV C nF IC1108_LCD SI4435DY S G D C µF 16V D1104 RLZ8.2B T BS IN SW GND SS EN COMP FB MGND1 PGND

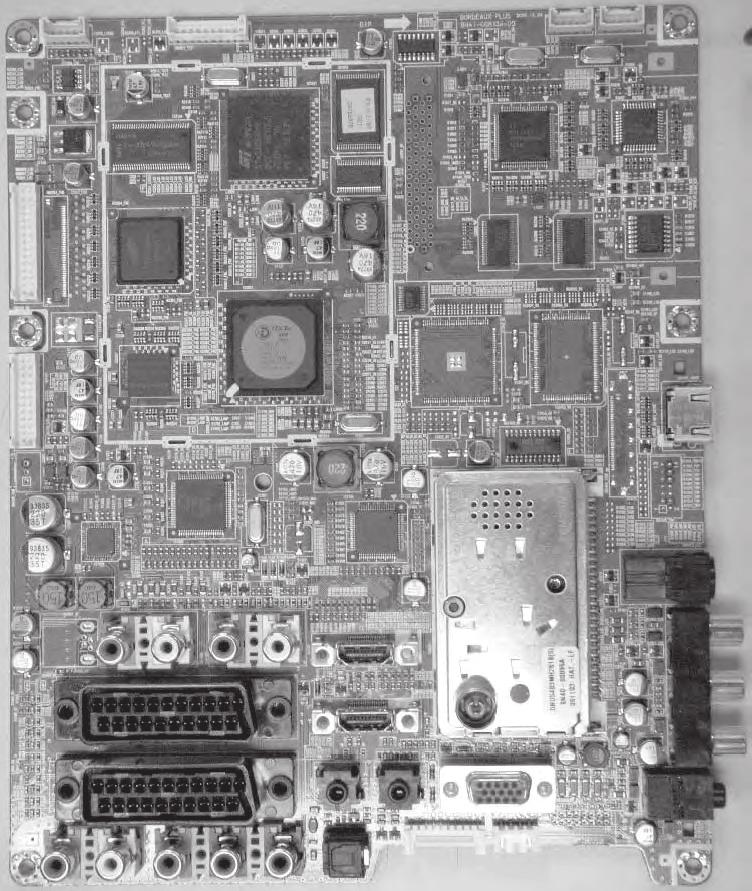

40 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 5. Rozmieszczenie głównych podzespołów i złączy na płycie głównej CN2201_LCD CN3001_TEST 10PIN CN3001_TEST TEST1801_TEST Panel control CN10016PIN 30PIN LVDS ZASILACZ NTP3000 IC AMP BLOK FONII STx5105 DTV Dekoder SGTV5810 BLOK SVP_UX68 Main Micom BLOK TUNERA SUB MICOM CN PIN CN1203 4PIN FUNKCJONOWANIE I STEROWANIE GNIAZDO GŁOŚNIKOWE (JACK) CN1101 zasilanie płyty głównej Wypr. nr Nazwa N.C. Main_PWR_CTRL GND A5V Sound_AMP Sound_AMP B12VS B12VS Wypr. nr Nazwa GND GND GND GND B5V B5V B5V B5V Wypr. nr Nazwa GND GND GND B13V B13V B13V N.C. N.C. Oznaczenia: - 13V B5V_VCCA, B5V_VCCB, IC611 POWER SUPPERLY - 5V B5V, B3.3V, B2.5V_VDD, B3.3VD, VCC50-12VS B12VS CN1203 złącze głośnikowe Wypr. nr Nazwa R+_OUT R-_OUT L+_OUT L-_OUT CN1606 przedni panel sterowania Wypr Nazwa IR GND A5V_1 LED_STB BUZZER Wypr Nazwa KEY_INPUT1 KEY_INPUT2 GND B5V LED_CTRL gdzie: - A5V zasilanie przedniego panelu sterowania - KEY INPUT1,2 sterowanie przyciskami, z menu, zmiana góra/dół, itd. - IR sygnał zdalnego sterowania - LED_CTRL sterowanie diodą Stand-by 40

41 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD CN2201_LCD Panel sterowania Wypr Nazwa SW_inverter Ana_dimming PWM_dimming GND SENSOR POWER gdzie: - SW_inverter sterowanie inwerterem panelu, około 5V - Ana_dimming sterowanie ściemnianiem panelu - PWM_dimming sterowanie PWM panelu, wydajność 40% ~ 90% - SENSOR POWER zasilanie czujnika jasności CN2202-HD Sygnały LVDS Nr Nazwa Nr Nazwa Nr Nazwa Nr Nazwa Nr Nazwa Nr Nazwa 1 RxIN0-6 RxIN2+ 11 NC 16 NC 21 LVDS Opt 26 Vdd 2 RxIN0+ 7 RxINCLK- 12 NC 17 GND 22 DCC Opt 27 Vdd 3 RxIN1-8 RxINCLK+ 13 NC 18 WP 23 GND 28 Vdd 4 RxIN1+ 9 RxIN3-14 NC 19 SCL 24 GND 29 Vdd 5 RxIN2-10 RxIN3+ 15 NC 20 SDA 25 GND 30 Vdd 6. Lokalizacja i opis wyprowadzeń złączy na płycie PCB AC INPUT CN CNI PIN CNI PIN CNM PINI 1 CNM804 5-PIN 1 CNM802 Nr Sygnał 1 24V 2 24V 3 24V 4 24V 5 24V 6 RTN 7 RTN 8 RTN 9 RTN 10 RTN 11 N.C. 12 BL ON/OFF 13 Analog Dimming 14 PWM Dimming CNM801 Nr Opis Nr Opis 1 Power-On/Off 2 N/C(Auto_V) 3 STBY(5.2V) 4 GND_STBY 5 GND_12V SOUND 6 GND_12V SOUND 7 12V SOUND 8 12V SOUND 9 GND_5V 10 GND_5V 11 GND_5V 12 GND_5V V V V V 17 GND_13V 18 GND_13V 19 13V 20 GND_13V 21 13V 22 13V 23 N.C(FAN_ON) 24 N.C(FAN_DET) CNM804 Nr Opis 1 BL ON/OFF 2 Analog Dimming 3 PWM Dimming 4 RTN 5 24V Detection (5V) CNM803 Nr Sygnał 1 24V 2 24V 3 24V 4 24V 5 24V 6 RTN 7 RTN 8 RTN 9 RTN 10 RTN 11 Analog Dimming 12 BL ON/OFF 13 PWM Dimming 14 RTN 41

42 Fukcje pilota oprócz funkcji teletekstu 1. Wybór urządzenia firmy Samsung sterowanego pilotem (TV, DVD, STB, CABLE, VCR) 2. Przycisk stanu gotowości TV (Standby) 3. Przyciski numeryczne do bezpośredniego wyboru kanału 4. Wybór kanału jedno-/dwucyfrowego 5. Wyświetlenie menu Channel Manager 6. Bezpośredni wybór trybu TV 7. Obsługa funkcji VCR/DVD: Rewind, Stop, Play/Pause, Fast/Forward 8. Zwiększanie poziomu głośności Zmniejszanie poziomu głośności 9. Chwilowe wyciszenie dźwięku Mute 10. Wyświetlenie menu i zatwierdzenie zmian 11. Powrót do poprzedniego menu OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 7. Widok i opis funkcji przycisków pilota 13. Wyświetlenie elektronicznego przewodnika po programach Electronic Program Guide (EPG) 14. Wybór rozmiaru obrazu 15. Wybór efektu dźwiękowego 16. Regulacja 5 różnych urządzeń: TV, DVD, STB, CA- BLE lub VCR 17. Po naciśnięciu tego przycisku pewne przyciski pilota (tj. przyciski wyboru sterowanego urządzenia, zmiany poziomu głośności, zmiany programów i MUTE) są przez kilka sekund podświetlane, po czym podświetlenie gaśnie aby oszczędzać energię. Funkcja przydatna w nocy lub w warunkach braku dostatecznego oświetlenia. 18. Wybór dostępnego źródła sygnału 19. Poprzednio oglądany program 20. Wyświetlenie menu DTV 21. Nagrywanie na żywo programu TV 22. P : Następny program P : Poprzedni program 23. Wyłączenie OSD 24. Sterowanie kursorem w menu 25. Podgląd informacji dotyczących aktualnie oglądanego programu 26. Uruchomienie podglądu funkcji Anynet i jej ustawień. Inteligentny system CEC Consumer Electronic Control umożliwia przesyłanie sygnałów sterujących między wszystkimi urządzeniami audio wideo z interfejsem HDMI-CEC. Po podłączeniu kablem HDMI, urządzenia audio/wideo, takie jak odtwarzacz BD, amplituner lub system kina domowego, można stworzyć zintegrowany system domowej rozrywki, który daje się łatwo obsługiwać przy użyciu jednego pilota zdalnego sterowania. 27. Wybór rozmiaru obrazu 28. Włączenie/wyłączenie funkcji PIP (Picture-In-Picture) 29. Wyświetlenie cyfrowych podtytułów 30. Wybór efektów dotyczących obrazu 31. Wybór opcji SRS TSXT ( uprzestrzennianie dźwięku) 32. Gdy pilot nie pracuje prawidłowo, należy wymienić baterie i przed użyciem nacisnąć ten przycisk ([ RE- SET ] na 2 do 3 sekund Fukcje pilota w teletekście 6. Wyłączenie wyświetlania teletekstu 10. Indeks teletekstu 12. Naprzemienny wybór: teletext, Double lub Mix 14. Wybór wielkości teletekstu 18. Wybór trybu teletekstu (LIST/FLOF) 19. Podstrona teletekstu 22. P : Następna strona teletekstu P : Poprzednia strona teletekstu 23. Anulowanie teletekstu 25. Wyświetlanie ukrytego tekstu w teletekście 27. Szybki wybór tytułow Fastext 28. Zatrzymanie wyświetlania teletekstu (funkcja Hold) 30. Zapisywanie strony teletekstu Poprawne funkcjonowanie pilota może być zakłócane przez jasne oświetlenie. Ten pilot posiada specjalne oznaczenia w postaci punktów Brailla dla osób słabowidzących przy przyciskach: włączenia / wyłączenia zasilania, zmiany programów, zmiany poziomu głośności. 42

43 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 8. Algorytmy wykrywania i usuwania usterek 8.1. Brak zasilania Lampy są wyłączone. Czy wskaźnik LED świeci na czerwono? Czy na złączu JP845 pojawia się prawidłowe napięcie stałe 13V? Sprawdzić połączenia kabla sieciowego Sprawdzić / wymienić płytę PCB bloku zasilacza Czy na kondensatorach C854, C1166_LCD pojawiają się (odpowiednio) prawidłowe napięcia stałe A3.3V, A5V? Czy na kondensatorach C1153, C1178,C1170 pojawiają się (odpowiednio) prawidłowe napięcia stałe 5V, 3.3V, 1.2V? Sprawdzić układ scalony IC1112, tranzystor Q1103. Wymienić blok zasilacza głównego. Sprawdzić układy scalone: IC1111, IC1102, IC1113. Wymienić blok zasilacza głównego. Sprawdzić, czy do odbiornika jest doprowadzone prawidłowe napięcie zasilające Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Sprawdzić działanie innych funkcji odbiornika. Jeśli brak obrazu lub jego części, konieczna może być wymiana panelu LCD. Wskazówka: Jak wymusić załączenie układu sterującego, gdy uszkodzony jest LCD panel Lamp? Istnieje możliwość wymuszenia pracy układu poprzez połączenie wyprowadzenia 2 złącza CN1101 (Main_Power_control) z wyprowadzeniem Brak obrazu brak sygnału analogowego z PC Sprawdzić źródło sygnału komputer PC i połączenia kablowe D-SUB Sprawdzić wejściowy analogowy sygnał z komputera PC i kable połączeniowe (DPMS) Czy na kondensatorach C2078,C2077, C2079 (R, G, B) pojawia się sygnał pokazany na 1 oscylogramie nr 1? Wymienić kabel łączący OTVC komputerem PC. Wymienić płytę główną ( main PCB). Czy na wyjściach LVDS (RA2008~RA2013) pojawia się cyfrowy sygnał danych? Sprawdzić układ kontrolera skalera IC2001. Wymienić płytę główną ( main PCB). Sprawdzić kable LVDS. Podmienić panel LCD 43

44 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 1 Sygnały wyjściowe R,G, B z układu IC Brak obrazu brak sygnału cyfrowego HDMI Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Czy połączenia kablowe HDMI są prawidłowe? Sprawdzić wejściowy sygnał HDMI i kable połączeniowe 3 Czy na R1333_UX ~ R1340_UX pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Skontrolować / wymienić układ IC1405. Sprawdzić / wymienić płytę główną. 2 Czy na wyjściach układu IC4001 LVDS (RA2008 ~ RA2013) pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 2? Skontrolować / wymienić układ IC1405. Sprawdzić / wymienić płytę główną. Sprawdzić kable LVDS. Podmienić panel LCD 2 Cyfrowe wyjścia danych układu IC Sygnał danych HDMI 44

45 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 8.4. Brak obrazu brak sygnału z tunera, sygnału CVBS Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu, Podłączyć kabel w.cz. i sprawdzić wejściowy sygnał w.cz. 4 Czy na rezystorze R2207 pojawia się sygnał pokazany na oscylogramie 4? Sprawdzić napięcie +B = 5V (wyprowadzenie nr 3 tunera). Wymienić płytę główną (main PCB). 4 Czy na kondensatorze C2085 pojawia się sygnał pokazany na oscylogramie nr 4? Sprawdzić / wymienić płytę główną (main PCB). 3 Czy na wyjściach RA2008 ~ RA2013 pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 3? Sprawdzić układ IC4001 Wymienić płytę główną (main PCB). Sprawdzić kable LVDS. Podmienić panel LCD 3 Wyjściowy sygnał CVBS 4 Wyjściowy sygnał CVBS z tunera 8.5. Brak obrazu brak sygnału wideo CVBS Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu, Sprawdzić połączenia i kable A/V oraz sygnał wideo 4 Czy na kondensatorze C2101 w aplikacji układu scalonego IC2001 pojawia się sygnał pokazany na oscylogramie 4? Sprawdzić / wymienić połączenia i wiązki przewodów. Czy na wyjściach RA2008 ~ RA21013 pojawia się sygnał wyjściowy? Sprawdzić układ kontrolera skalera IC2001. Wymienić płytę główną ( main PCB). Sprawdzić kable LVDS. Podmienić panel LCD 45

46 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 8.6. Brak obrazu brak sygnału S-VIDEO_Y,C 5 Wskaźnik zasilania wyłączony. Lampy włączone, brak obrazu. Czy na kondensatorach C2088, C2001 w aplikacjii układu IC2001 pojawia się sygnał Y/C pokazany na oscylogramie 6? Sprawdzić połączenia i kable S-VIDEO. Sprawdzić źródło sygnału S-VIDEO. Wymienić kable połączeniowe S-VIDEO i wiązki przewodów. 2 Czy na wyjściach RA2008 ~ RA2013 pojawia się cyfrowy sygnał danych pokazany na oscylogramie nr 2? Sprawdzić układ kontrolera skalera IC2001. Wymienić płytę główną ( main PCB). Sprawdzić kable LVDS. Podmienić panel LCD 2 Cyfrowe dane wyjsciowe z układu IC Analogowy sygnał (Y,C) do układu IC Brak dźwięku Obraz wyświetlany prawidłowo. Brak dźwięku. Sprawdzić połączenia i kable prowadzące sygnały fonii oraz regulację głośności 6 Czy na n.10 (I2S_CLK), n.12 (I2S_CSLK), n.13 ( I2S_LRCLK), n.9 (I2S_DATA) układu IC1202 pojawiają się sygnały pokazane na oscylogramie 6? Sprawdzić połączenia wiązek przewodów i gniazdko słuchawkowe na panelu bocznym AV. Sprawdzić procesor dźwięku IC1202 (SGTV5810). Sprawdzić napięcie 12V zasilające układ IC1203. Sprawdzić linie zasilającą B12V. Wymienić płytę główną ( main PCB). Czy na n. 47 lub 48, 53 lub 54 (CH1_L, R Sound) i nóżkach 7 36 lub 37, 30 lub 31 (CH2_L, R Sound) układu IC1203 pojawia się sygnał pokazany na oscylogramie 7? Sprawdzić / wymienić głośniki Sprawdzić układ IC611 (TPA3008D2PHP). Wymienić płytę główną. 46

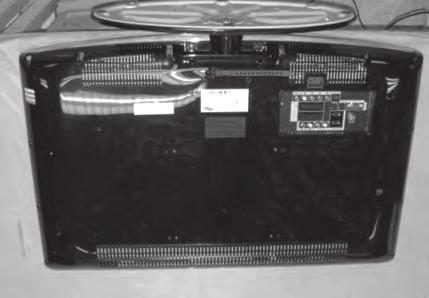

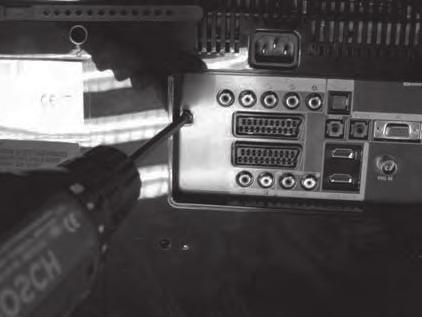

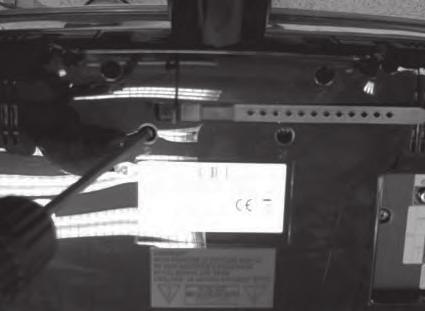

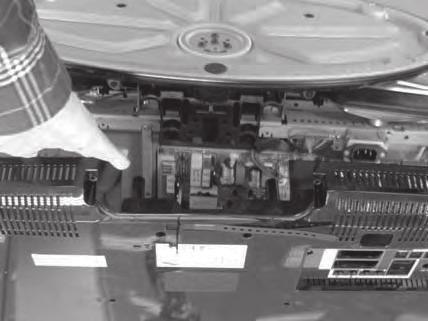

47 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 6 Sygnał doprowadzany do układu IC Sygnał doprowadzany do układu IC Demontaż i montaż odbiornika Uwaga: Odbiornik zawiera podzespoły, które są czułe na ładunki elektrostatyczne. Należy zachować szczególną ostrożność przy ich dotykaniu i wymianie Demontaż odbiornika 1. Przed rozpoczęciem demontażu należy odłączyć go od zasilania sieciowego. 2. Demontaż należy przeprowadzać ostrożnie i delikatnie, nigdy nie używając przy demontażu obudowy metalowych narzędzi. 3. Położyć odbiornik LCD ekranem na stole przykrytym amortyzującą tkaniną (np. kocem lub filcem). Odkręcić 18 wkrętów mocujących ściankę tylną, pokazanych na fotografii Odkręcić 4 wkręty mocujące zespół podstawy (stojaka) fotografia Odkręcić 1 wkręt mocujący osłonę gniazd, pokazany na fotografii 9.3. Fot.9.1 Fot Zdemontować ściankę tylną podnosząc ją w górę zgodnie z kierunkiem pokazanym strzałkami na fotografii 9.4. Fot.9.2 Fot

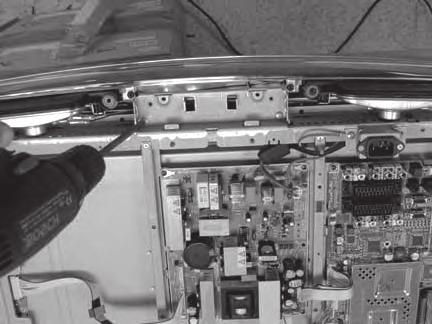

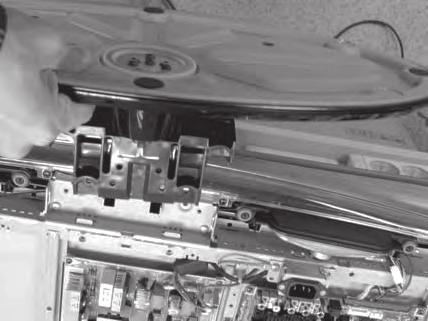

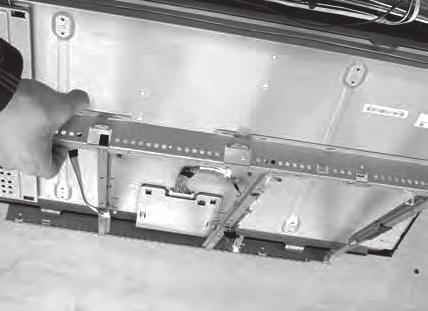

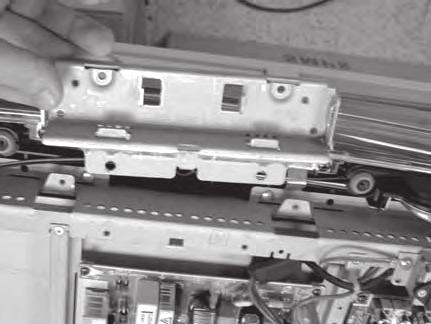

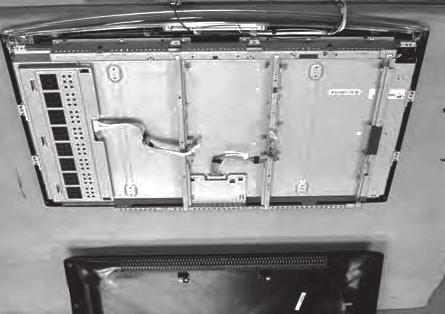

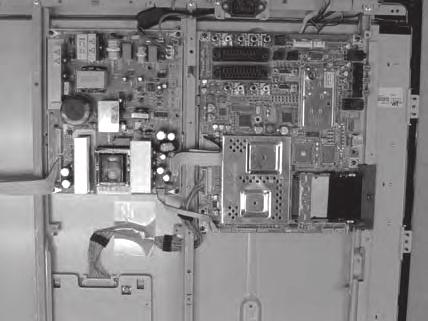

48 OTVC TFT-LCD Samsung chassis GBP23SEN, modele LE23R86BD 7. Zdemontować podstawę (stojak) pociągając ją w kierunku wskazanym za pomocą białych strzałek na fotografii Fot.9.8 Fot Odkręcić 2 wkręty mocujące wspornik stojaka wkręty pokazano na fotografii 9.6. Fot.9.9 Fot Zdemontować wspornik podnosząc go zgodnie z kierunkiem strzałki na fotografii 9.7. Fot.9.10 Fot Podnieść i zdjąć metalowy ekran. Rozłączyć i wycignąć wtyczki wiązek przewodów z gniazd zaznaczonych kółkami na fotografii Odkręcić i wyjąć wkręty mocujące płyty modułów (po 4 sztuki na moduł). Loalizację wkętów pokazano na fotografii Po rozłączeniu wiązek przewodów od złączy głośnikowych wymontować oba głośniki. 13. Odkręcić wszystkie wkręty (2 sztuki u góry, 6 na dole, razem 8 sztuk) mocujące wspornik panelu LCD Fot.9.11 miejsca ich wkręcenia pokazano na fotografii Podnieść wspornik panelu zgodnie z kierunkiem strzałek pokazanych na fotografii Po zdjęciu wspornika panel LCD jest przygotowany do wyjęcia z obudowy. Wyjęty panel wyświetlacza LCD można położyć na płaskiej płaszczyźnie przykrytej miękką tkaniną (kocem lub filcem). } 48
