2 2 VUT mini CONTENTS Wprowadzenie Przeznaczenie Komplet dostawy Charakterystyka techniczna Schemat oznaczenia referencyjnego instalacji Wymagania bezpieczeñstwa Budowa i zasada dzia³ania Schemat dzia³ania VUT...H mini Schemat dzia³ania VUT...V mini Instalacja i przygotowanie do pracy Instalacja VUT...V mini na suficie Instalacja VUT...H mini na suficie Instalacja VUT...V mini na posadzce Instalacja VUT...H mini na posadzce Uk³ad odprowadzenia kondensatu Schemat pod³¹czenia urz¹dzenia do sieci zasilaj¹cej Schemat elektryczny Zasada obs³ugi i sterowania uk³adem Konserwacja Rozwi¹zywanie problemów Zasady magazynowania i transportu Gwarancje producenta Œwiadectwo odbioru Œwiadectwo pod³¹czenia Karta gwarancyjna

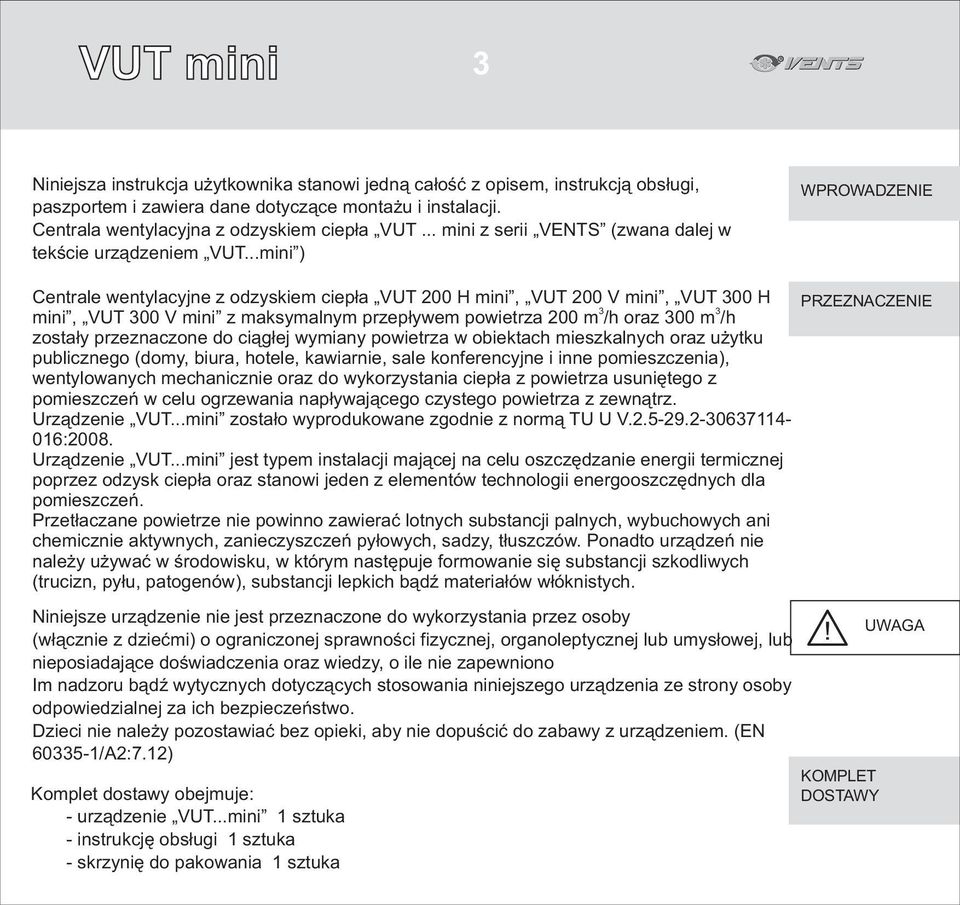

3 3 Niniejsza instrukcja u ytkownika stanowi jedn¹ ca³oœæ z opisem, instrukcj¹ obs³ugi, paszportem i zawiera dane dotycz¹ce monta u i instalacji. Centrala wentylacyjna z odzyskiem ciep³a VUT... mini z serii VENTS (zwana dalej w tekœcie urz¹dzeniem VUT...mini ) WPROWADZENIE Centrale wentylacyjne z odzyskiem ciep³a VUT 200 H mini, VUT 200 V mini, VUT 300 H PRZEZNACZENIE 3 3 mini, VUT 300 V mini z maksymalnym przep³ywem powietrza 200 m /h oraz 300 m /h zosta³y przeznaczone do ci¹g³ej wymiany powietrza w obiektach mieszkalnych oraz u ytku publicznego (domy, biura, hotele, kawiarnie, sale konferencyjne i inne pomieszczenia), wentylowanych mechanicznie oraz do wykorzystania ciep³a z powietrza usuniêtego z pomieszczeñ w celu ogrzewania nap³ywaj¹cego czystego powietrza z zewn¹trz. Urz¹dzenie VUT...mini zosta³o wyprodukowane zgodnie z norm¹ TU U V :2008. Urz¹dzenie VUT...mini jest typem instalacji maj¹cej na celu oszczêdzanie energii termicznej poprzez odzysk ciep³a oraz stanowi jeden z elementów technologii energooszczêdnych dla pomieszczeñ. Przet³aczane powietrze nie powinno zawieraæ lotnych substancji palnych, wybuchowych ani chemicznie aktywnych, zanieczyszczeñ py³owych, sadzy, t³uszczów. Ponadto urz¹dzeñ nie nale y u ywaæ w œrodowisku, w którym nastêpuje formowanie siê substancji szkodliwych (trucizn, py³u, patogenów), substancji lepkich b¹dÿ materia³ów w³óknistych. Niniejsze urz¹dzenie nie jest przeznaczone do wykorzystania przez osoby (w³¹cznie z dzieæmi) o ograniczonej sprawnoœci fizycznej, organoleptycznej lub umys³owej, lub nieposiadaj¹ce doœwiadczenia oraz wiedzy, o ile nie zapewniono Im nadzoru b¹dÿ wytycznych dotycz¹cych stosowania niniejszego urz¹dzenia ze strony osoby odpowiedzialnej za ich bezpieczeñstwo. Dzieci nie nale y pozostawiaæ bez opieki, aby nie dopuœciæ do zabawy z urz¹dzeniem. (EN /A2:7.12) Komplet dostawy obejmuje: - urz¹dzenie VUT...mini 1 sztuka - instrukcjê obs³ugi 1 sztuka - skrzyniê do pakowania 1 sztuka! KOMPLET DOSTAWY UWAGA

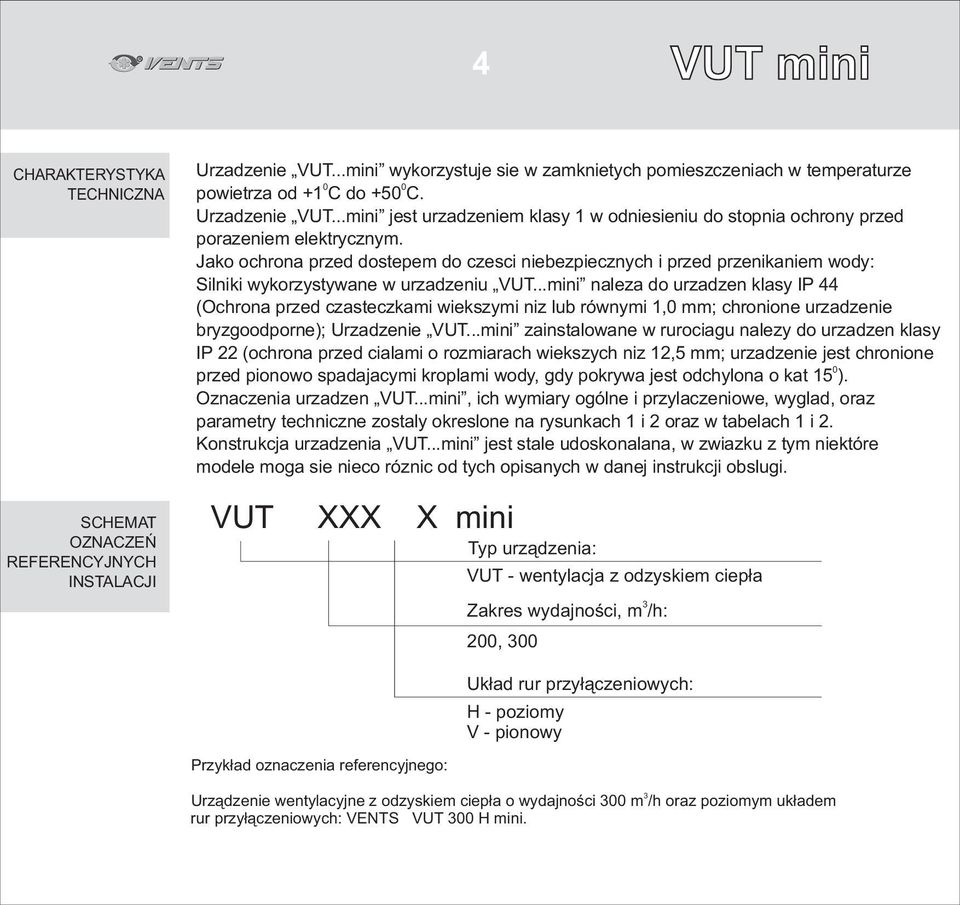

4 4 VUT mini CHARAKTERYSTYKA TECHNICZNA SCHEMAT OZNACZEÑ REFERENCYJNYCH INSTALACJI Urzadzenie VUT...mini wykorzystuje sie w zamknietych pomieszczeniach w temperaturze 0 0 powietrza od +1 C do +50 C. Urzadzenie VUT...mini jest urzadzeniem klasy 1 w odniesieniu do stopnia ochrony przed porazeniem elektrycznym. Jako ochrona przed dostepem do czesci niebezpiecznych i przed przenikaniem wody: Silniki wykorzystywane w urzadzeniu VUT...mini naleza do urzadzen klasy IP 44 (Ochrona przed czasteczkami wiekszymi niz lub równymi 1,0 mm; chronione urzadzenie bryzgoodporne); Urzadzenie VUT...mini zainstalowane w rurociagu nalezy do urzadzen klasy IP 22 (ochrona przed cialami o rozmiarach wiekszych niz 12,5 mm; urzadzenie jest chronione 0 przed pionowo spadajacymi kroplami wody, gdy pokrywa jest odchylona o kat 15 ). Oznaczenia urzadzen VUT...mini, ich wymiary ogólne i przylaczeniowe, wyglad, oraz parametry techniczne zostaly okreslone na rysunkach 1 i 2 oraz w tabelach 1 i 2. Konstrukcja urzadzenia VUT...mini jest stale udoskonalana, w zwiazku z tym niektóre modele moga sie nieco róznic od tych opisanych w danej instrukcji obslugi. VUT XXX X mini Typ urz¹dzenia: VUT - wentylacja z odzyskiem ciep³a 3 Zakres wydajnoœci, m /h: 200, 300 Przyk³ad oznaczenia referencyjnego: Uk³ad rur przy³¹czeniowych: H - poziomy V - pionowy 3 Urz¹dzenie wentylacyjne z odzyskiem ciep³a o wydajnoœci 300 m /h oraz poziomym uk³adem rur przy³¹czeniowych: VENTS VUT 300 H mini.

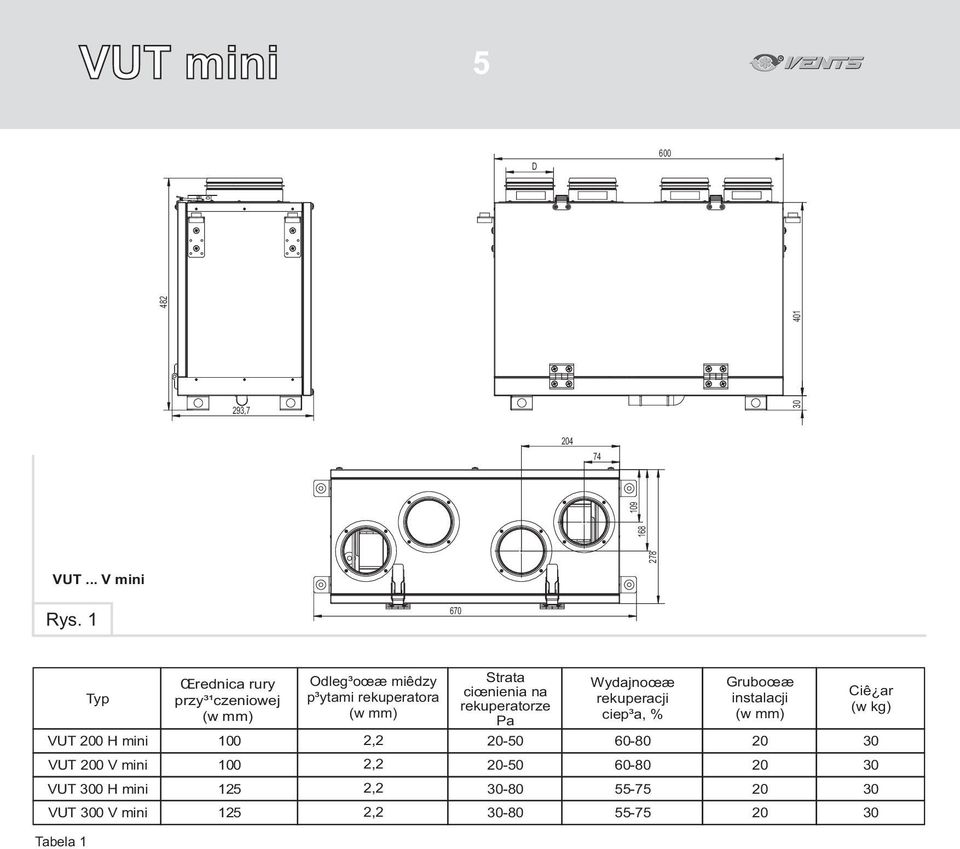

5 5 D , VUT... V mini Rys Typ VUT 200 H mini Œrednica rury przy³¹czeniowej (w mm) 100 Odleg³oœæ miêdzy p³ytami rekuperatora (w mm) 2,2 Strata ciœnienia na rekuperatorze Pa Wydajnoœæ rekuperacji ciep³a, % Gruboœæ instalacji (w mm) 20 Ciê ar (w kg) 30 VUT 200 V mini 100 2, VUT 300 H mini 125 2, VUT 300 V mini 125 2, Tabela 1

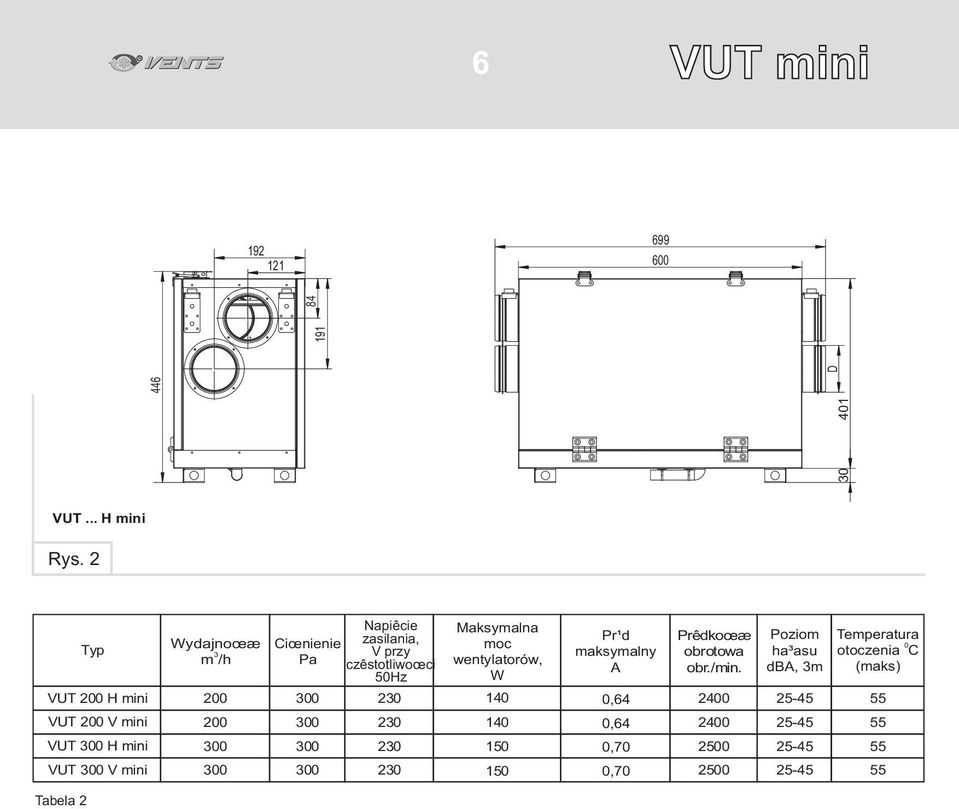

6 6 VUT mini D VUT... H mini Rys. 2 Typ VUT 200 H mini VUT 200 V mini VUT 300 H mini VUT 300 V mini Wydajnoœæ 3 m /h Ciœnienie Pa Napiêcie zasilania, V przy czêstotliwoœci 50Hz , , , Maksymalna moc wentylatorów, W 150 Pr¹d maksymalny A Prêdkoœæ obrotowa obr./min. Poziom ha³asu dba, 3m Temperatura 0 otoczenia C (maks) 0, Tabela 2

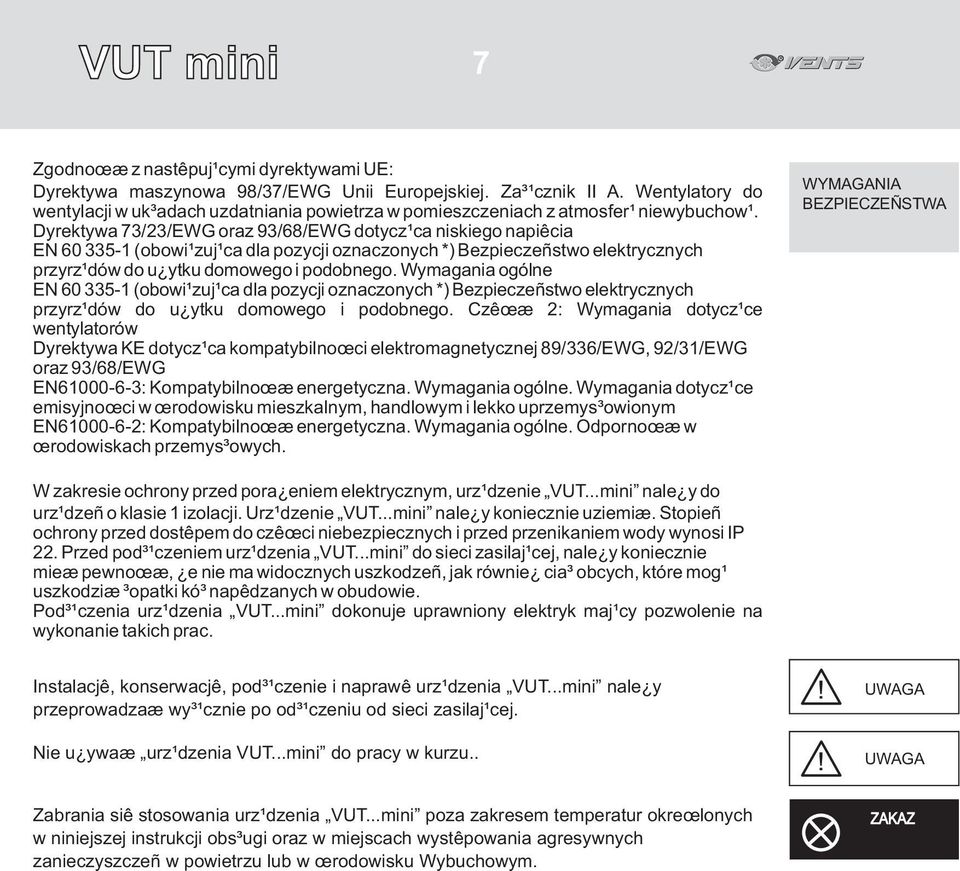

7 7 Zgodnoœæ z nastêpuj¹cymi dyrektywami UE: Dyrektywa maszynowa 98/37/EWG Unii Europejskiej. Za³¹cznik II A. Wentylatory do wentylacji w uk³adach uzdatniania powietrza w pomieszczeniach z atmosfer¹ niewybuchow¹. Dyrektywa 73/23/EWG oraz 93/68/EWG dotycz¹ca niskiego napiêcia EN (obowi¹zuj¹ca dla pozycji oznaczonych *) Bezpieczeñstwo elektrycznych przyrz¹dów do u ytku domowego i podobnego. Wymagania ogólne EN (obowi¹zuj¹ca dla pozycji oznaczonych *) Bezpieczeñstwo elektrycznych przyrz¹dów do u ytku domowego i podobnego. Czêœæ 2: Wymagania dotycz¹ce wentylatorów Dyrektywa KE dotycz¹ca kompatybilnoœci elektromagnetycznej 89/336/EWG, 92/31/EWG oraz 93/68/EWG EN : Kompatybilnoœæ energetyczna. Wymagania ogólne. Wymagania dotycz¹ce emisyjnoœci w œrodowisku mieszkalnym, handlowym i lekko uprzemys³owionym EN : Kompatybilnoœæ energetyczna. Wymagania ogólne. Odpornoœæ w œrodowiskach przemys³owych. WYMAGANIA BEZPIECZEÑSTWA W zakresie ochrony przed pora eniem elektrycznym, urz¹dzenie VUT...mini nale y do urz¹dzeñ o klasie 1 izolacji. Urz¹dzenie VUT...mini nale y koniecznie uziemiæ. Stopieñ ochrony przed dostêpem do czêœci niebezpiecznych i przed przenikaniem wody wynosi IP 22. Przed pod³¹czeniem urz¹dzenia VUT...mini do sieci zasilaj¹cej, nale y koniecznie mieæ pewnoœæ, e nie ma widocznych uszkodzeñ, jak równie cia³ obcych, które mog¹ uszkodziæ ³opatki kó³ napêdzanych w obudowie. Pod³¹czenia urz¹dzenia VUT...mini dokonuje uprawniony elektryk maj¹cy pozwolenie na wykonanie takich prac. Instalacjê, konserwacjê, pod³¹czenie i naprawê urz¹dzenia VUT...mini nale y przeprowadzaæ wy³¹cznie po od³¹czeniu od sieci zasilaj¹cej. Nie u ywaæ urz¹dzenia VUT...mini do pracy w kurzu.. Zabrania siê stosowania urz¹dzenia VUT...mini poza zakresem temperatur okreœlonych w niniejszej instrukcji obs³ugi oraz w miejscach wystêpowania agresywnych zanieczyszczeñ w powietrzu lub w œrodowisku Wybuchowym.!! UWAGA UWAGA ZAKAZ

8 8

9 9 Powietrze wyci¹gane Powietrze doprowadzane 5 4 Powietrze œwie e Powietrze wywiewne SCHEMAT DZIA ANIA VUT...V mini Rys Wentylator nawiewny 2. Wentylator wyci¹gowy 3. Przeciwbie ny p³ytowy wymiennik ciep³a 4. Filtr zasilaj¹cy 5. Filtr wyci¹gowy 6. Pojemnik zbieraj¹cy kondensat 7. PrzekaŸnik regulatora temperatury

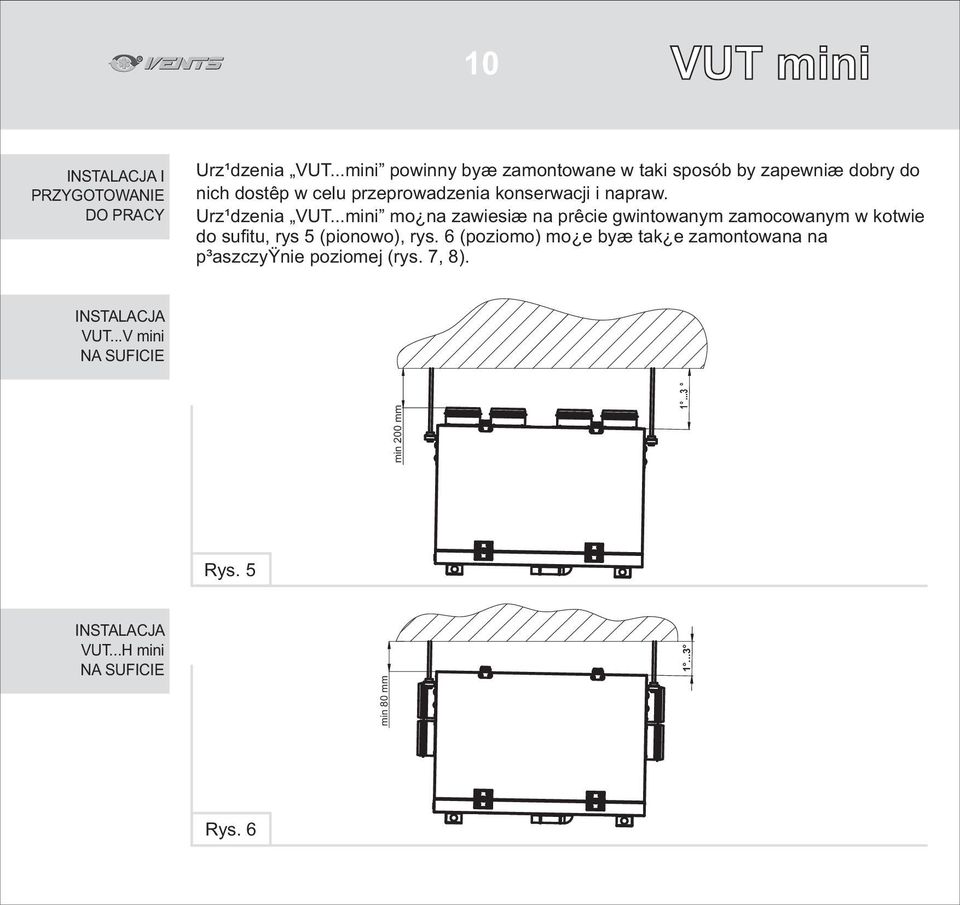

10 10 VUT mini INSTALACJA I PRZYGOTOWANIE DO PRACY Urz¹dzenia VUT...mini powinny byæ zamontowane w taki sposób by zapewniæ dobry do nich dostêp w celu przeprowadzenia konserwacji i napraw. Urz¹dzenia VUT...mini mo na zawiesiæ na prêcie gwintowanym zamocowanym w kotwie do sufitu, rys 5 (pionowo), rys. 6 (poziomo) mo e byæ tak e zamontowana na p³aszczyÿnie poziomej (rys. 7, 8). INSTALACJA VUT...V mini NA SUFICIE min 200 mm Rys. 5 INSTALACJA VUT...H mini NA SUFICIE min 80 mm Rys. 6

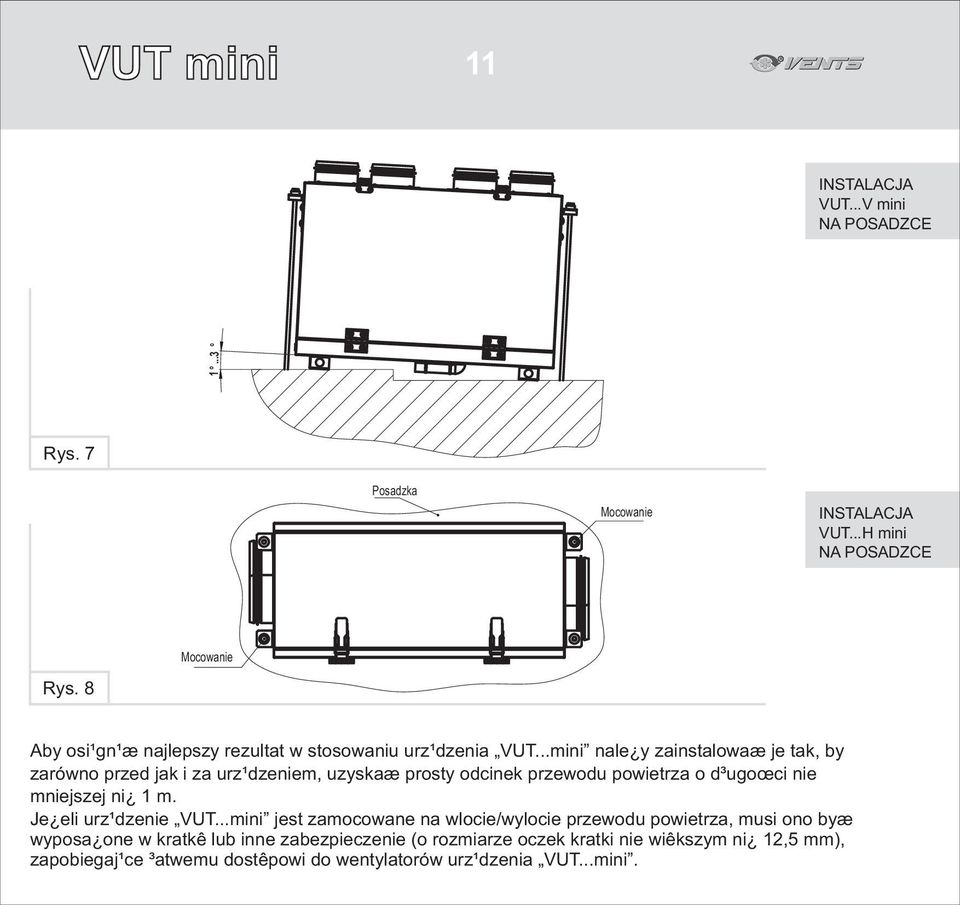

11 11 INSTALACJA VUT...V mini NA POSADZCE Rys. 7 Posadzka Mocowanie INSTALACJA VUT...H mini NA POSADZCE Mocowanie Rys. 8 Aby osi¹gn¹æ najlepszy rezultat w stosowaniu urz¹dzenia VUT...mini nale y zainstalowaæ je tak, by zarówno przed jak i za urz¹dzeniem, uzyskaæ prosty odcinek przewodu powietrza o d³ugoœci nie mniejszej ni 1 m. Je eli urz¹dzenie VUT...mini jest zamocowane na wlocie/wylocie przewodu powietrza, musi ono byæ wyposa one w kratkê lub inne zabezpieczenie (o rozmiarze oczek kratki nie wiêkszym ni 12,5 mm), zapobiegaj¹ce ³atwemu dostêpowi do wentylatorów urz¹dzenia VUT...mini.

12 12 VUT mini UK AD ODPROWADZANIA KONDENSATU Urz¹dzenie VUT...mini powinno byæ zainstalowane tak, by strona, po której umieszczona jest rura odprowadzaj¹ca kondensat, by³a 1-3 stopnie ni ej, ni strona przeciwna. Rury (metalowe, plastikowe lub gumowe) ³¹cz¹ rekuperator, syfon oraz uk³ad kanalizacji. Pochylenie rury odprowadzaj¹cej powinno byæ nie mniejsze ni 3 stopnie (na 1 metrze d³ugoœci rury nachylenie 55 mm).! UWAGA Przed uruchomieniem urz¹dzenia VUT...mini uk³ad odprowadzania nale y nape³niæ wod¹ (syfon powinien byæ nape³niony wod¹ przez ca³y czas) Nale y upewniæ siê, e nie wystêpuj¹ zak³ócenia uniemo liwiaj¹ce odprowadzenie do uk³adu kanalizacji, w innym wypadku mo liwe jest zalanie pomieszczenia wod¹ w czasie pracy urz¹dzenia VUT...mini. Uk³ad odprowadzania kondensatu jest uruchamiany gdy temperatura w pomieszczeniu 0 0 wynosi wiêcej ni 0 C. Je eli temperatura wynosi mniej ni 0 C, uk³ad odprowadzania A B Rys. 9 W zwi¹zku z obni eniem ciœnienia w urz¹dzeniu z powodu zastosowania wywietrzników, istotna jest prawid³owa instalacja syfonu. W naszym przypadku przy maksymalnym ciœnieniu wentylatora o wartoœci 300 Pa, wartoœci

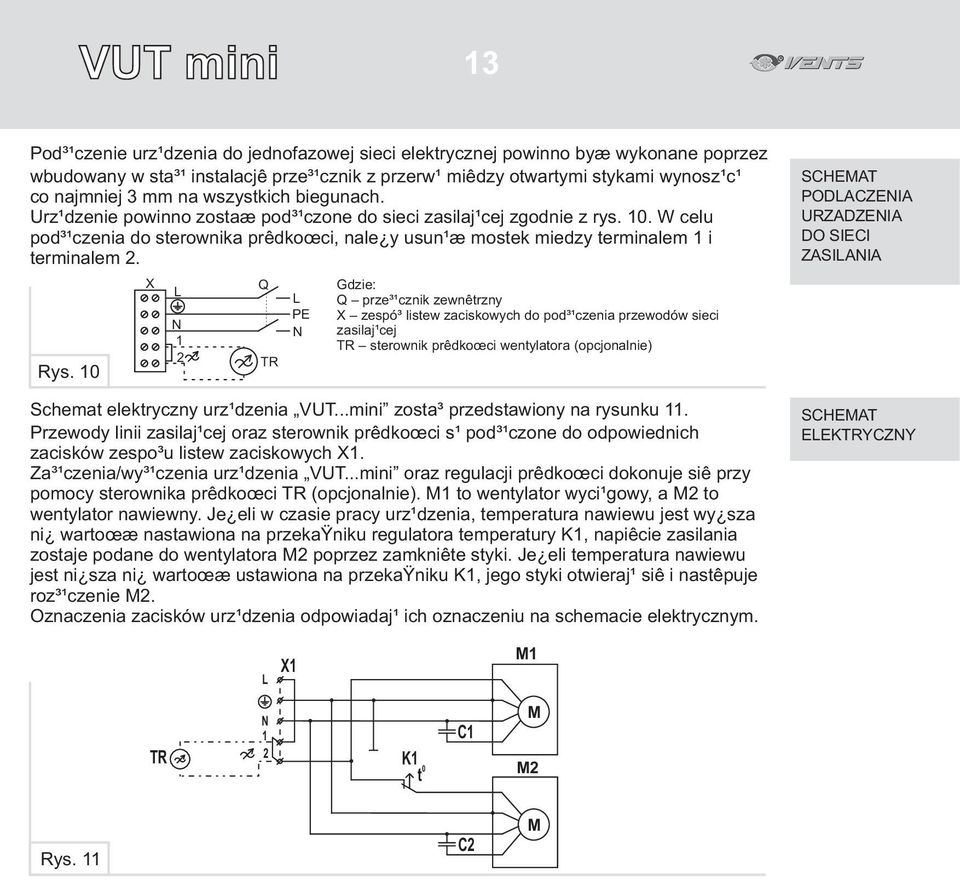

13 13 Pod³¹czenie urz¹dzenia do jednofazowej sieci elektrycznej powinno byæ wykonane poprzez wbudowany w sta³¹ instalacjê prze³¹cznik z przerw¹ miêdzy otwartymi stykami wynosz¹c¹ co najmniej 3 mm na wszystkich biegunach. Urz¹dzenie powinno zostaæ pod³¹czone do sieci zasilaj¹cej zgodnie z rys. 10. W celu pod³¹czenia do sterownika prêdkoœci, nale y usun¹æ mostek miedzy terminalem 1 i terminalem 2. Rys. 10 X L N 1 2 Q TR L PE N Gdzie: Q prze³¹cznik zewnêtrzny X zespó³ listew zaciskowych do pod³¹czenia przewodów sieci zasilaj¹cej TR sterownik prêdkoœci wentylatora (opcjonalnie) Schemat elektryczny urz¹dzenia VUT...mini zosta³ przedstawiony na rysunku 11. Przewody linii zasilaj¹cej oraz sterownik prêdkoœci s¹ pod³¹czone do odpowiednich zacisków zespo³u listew zaciskowych X1. Za³¹czenia/wy³¹czenia urz¹dzenia VUT...mini oraz regulacji prêdkoœci dokonuje siê przy pomocy sterownika prêdkoœci TR (opcjonalnie). M1 to wentylator wyci¹gowy, a M2 to wentylator nawiewny. Je eli w czasie pracy urz¹dzenia, temperatura nawiewu jest wy sza ni wartoœæ nastawiona na przekaÿniku regulatora temperatury K1, napiêcie zasilania zostaje podane do wentylatora M2 poprzez zamkniête styki. Je eli temperatura nawiewu jest ni sza ni wartoœæ ustawiona na przekaÿniku K1, jego styki otwieraj¹ siê i nastêpuje roz³¹czenie M2. Oznaczenia zacisków urz¹dzenia odpowiadaj¹ ich oznaczeniu na schemacie elektrycznym. SCHEMAT PODLACZENIA URZADZENIA DO SIECI ZASILANIA SCHEMAT ELEKTRYCZNY L X1 M1 TR N 1 2 K1 0 t Ñ1 Ì M2 Rys. 11 Ñ2 Ì

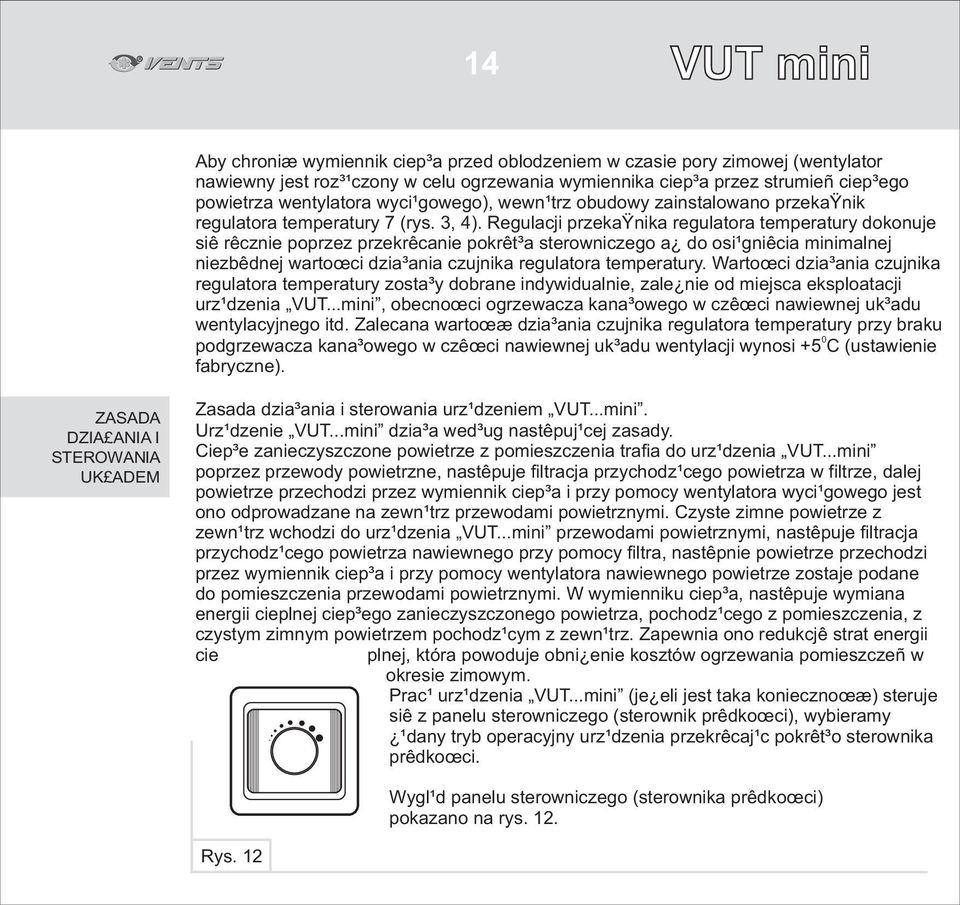

14 14 VUT mini Aby chroniæ wymiennik ciep³a przed oblodzeniem w czasie pory zimowej (wentylator nawiewny jest roz³¹czony w celu ogrzewania wymiennika ciep³a przez strumieñ ciep³ego powietrza wentylatora wyci¹gowego), wewn¹trz obudowy zainstalowano przekaÿnik regulatora temperatury 7 (rys. 3, 4). Regulacji przekaÿnika regulatora temperatury dokonuje siê rêcznie poprzez przekrêcanie pokrêt³a sterowniczego a do osi¹gniêcia minimalnej niezbêdnej wartoœci dzia³ania czujnika regulatora temperatury. Wartoœci dzia³ania czujnika regulatora temperatury zosta³y dobrane indywidualnie, zale nie od miejsca eksploatacji urz¹dzenia VUT...mini, obecnoœci ogrzewacza kana³owego w czêœci nawiewnej uk³adu wentylacyjnego itd. Zalecana wartoœæ dzia³ania czujnika regulatora temperatury przy braku 0 podgrzewacza kana³owego w czêœci nawiewnej uk³adu wentylacji wynosi +5 C (ustawienie fabryczne). ZASADA DZIA ANIA I STEROWANIA UK ADEM Zasada dzia³ania i sterowania urz¹dzeniem VUT...mini. Urz¹dzenie VUT...mini dzia³a wed³ug nastêpuj¹cej zasady. Ciep³e zanieczyszczone powietrze z pomieszczenia trafia do urz¹dzenia VUT...mini poprzez przewody powietrzne, nastêpuje filtracja przychodz¹cego powietrza w filtrze, dalej powietrze przechodzi przez wymiennik ciep³a i przy pomocy wentylatora wyci¹gowego jest ono odprowadzane na zewn¹trz przewodami powietrznymi. Czyste zimne powietrze z zewn¹trz wchodzi do urz¹dzenia VUT...mini przewodami powietrznymi, nastêpuje filtracja przychodz¹cego powietrza nawiewnego przy pomocy filtra, nastêpnie powietrze przechodzi przez wymiennik ciep³a i przy pomocy wentylatora nawiewnego powietrze zostaje podane do pomieszczenia przewodami powietrznymi. W wymienniku ciep³a, nastêpuje wymiana energii cieplnej ciep³ego zanieczyszczonego powietrza, pochodz¹cego z pomieszczenia, z czystym zimnym powietrzem pochodz¹cym z zewn¹trz. Zapewnia ono redukcjê strat energii cie plnej, która powoduje obni enie kosztów ogrzewania pomieszczeñ w okresie zimowym. Prac¹ urz¹dzenia VUT...mini (je eli jest taka koniecznoœæ) steruje siê z panelu sterowniczego (sterownik prêdkoœci), wybieramy ¹dany tryb operacyjny urz¹dzenia przekrêcaj¹c pokrêt³o sterownika prêdkoœci. Wygl¹d panelu sterowniczego (sterownika prêdkoœci) pokazano na rys. 12. Rys. 12

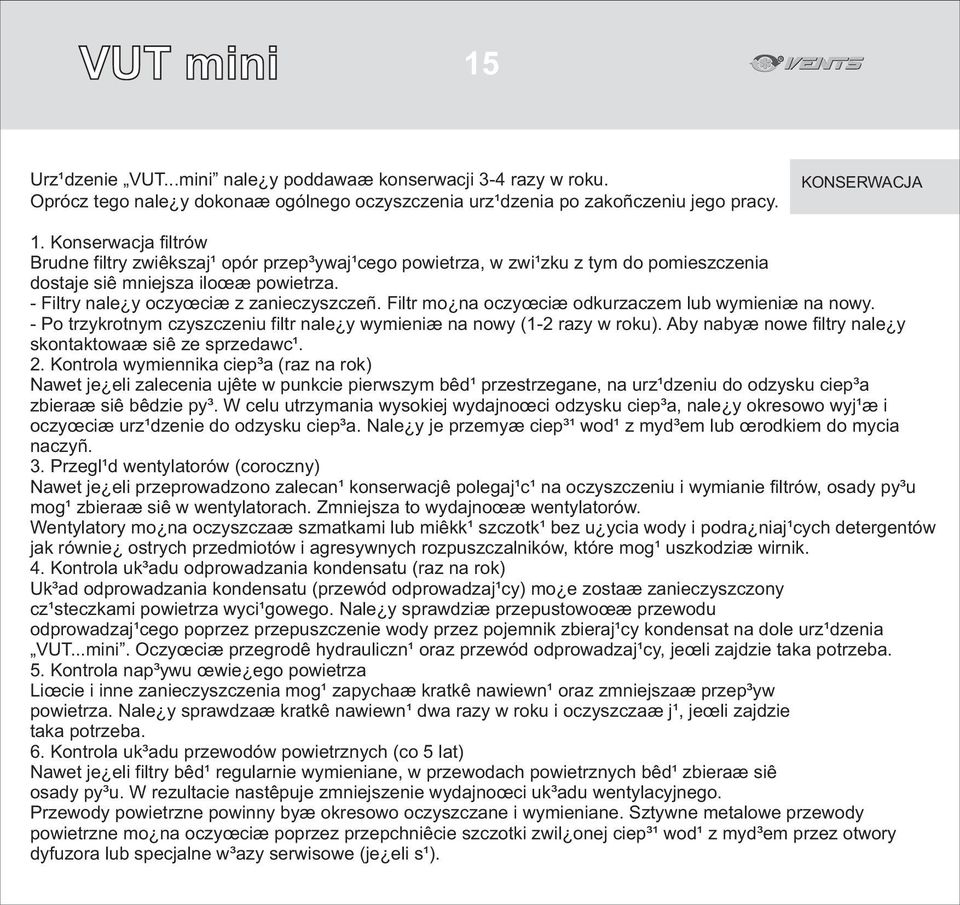

15 15 Urz¹dzenie VUT...mini nale y poddawaæ konserwacji 3-4 razy w roku. Oprócz tego nale y dokonaæ ogólnego oczyszczenia urz¹dzenia po zakoñczeniu jego pracy. KONSERWACJA 1. Konserwacja filtrów Brudne filtry zwiêkszaj¹ opór przep³ywaj¹cego powietrza, w zwi¹zku z tym do pomieszczenia dostaje siê mniejsza iloœæ powietrza. - Filtry nale y oczyœciæ z zanieczyszczeñ. Filtr mo na oczyœciæ odkurzaczem lub wymieniæ na nowy. - Po trzykrotnym czyszczeniu filtr nale y wymieniæ na nowy (1-2 razy w roku). Aby nabyæ nowe filtry nale y skontaktowaæ siê ze sprzedawc¹. 2. Kontrola wymiennika ciep³a (raz na rok) Nawet je eli zalecenia ujête w punkcie pierwszym bêd¹ przestrzegane, na urz¹dzeniu do odzysku ciep³a zbieraæ siê bêdzie py³. W celu utrzymania wysokiej wydajnoœci odzysku ciep³a, nale y okresowo wyj¹æ i oczyœciæ urz¹dzenie do odzysku ciep³a. Nale y je przemyæ ciep³¹ wod¹ z myd³em lub œrodkiem do mycia naczyñ. 3. Przegl¹d wentylatorów (coroczny) Nawet je eli przeprowadzono zalecan¹ konserwacjê polegaj¹c¹ na oczyszczeniu i wymianie filtrów, osady py³u mog¹ zbieraæ siê w wentylatorach. Zmniejsza to wydajnoœæ wentylatorów. Wentylatory mo na oczyszczaæ szmatkami lub miêkk¹ szczotk¹ bez u ycia wody i podra niaj¹cych detergentów jak równie ostrych przedmiotów i agresywnych rozpuszczalników, które mog¹ uszkodziæ wirnik. 4. Kontrola uk³adu odprowadzania kondensatu (raz na rok) Uk³ad odprowadzania kondensatu (przewód odprowadzaj¹cy) mo e zostaæ zanieczyszczony cz¹steczkami powietrza wyci¹gowego. Nale y sprawdziæ przepustowoœæ przewodu odprowadzaj¹cego poprzez przepuszczenie wody przez pojemnik zbieraj¹cy kondensat na dole urz¹dzenia VUT...mini. Oczyœciæ przegrodê hydrauliczn¹ oraz przewód odprowadzaj¹cy, jeœli zajdzie taka potrzeba. 5. Kontrola nap³ywu œwie ego powietrza Liœcie i inne zanieczyszczenia mog¹ zapychaæ kratkê nawiewn¹ oraz zmniejszaæ przep³yw powietrza. Nale y sprawdzaæ kratkê nawiewn¹ dwa razy w roku i oczyszczaæ j¹, jeœli zajdzie taka potrzeba. 6. Kontrola uk³adu przewodów powietrznych (co 5 lat) Nawet je eli filtry bêd¹ regularnie wymieniane, w przewodach powietrznych bêd¹ zbieraæ siê osady py³u. W rezultacie nastêpuje zmniejszenie wydajnoœci uk³adu wentylacyjnego. Przewody powietrzne powinny byæ okresowo oczyszczane i wymieniane. Sztywne metalowe przewody powietrzne mo na oczyœciæ poprzez przepchniêcie szczotki zwil onej ciep³¹ wod¹ z myd³em przez otwory dyfuzora lub specjalne w³azy serwisowe (je eli s¹).

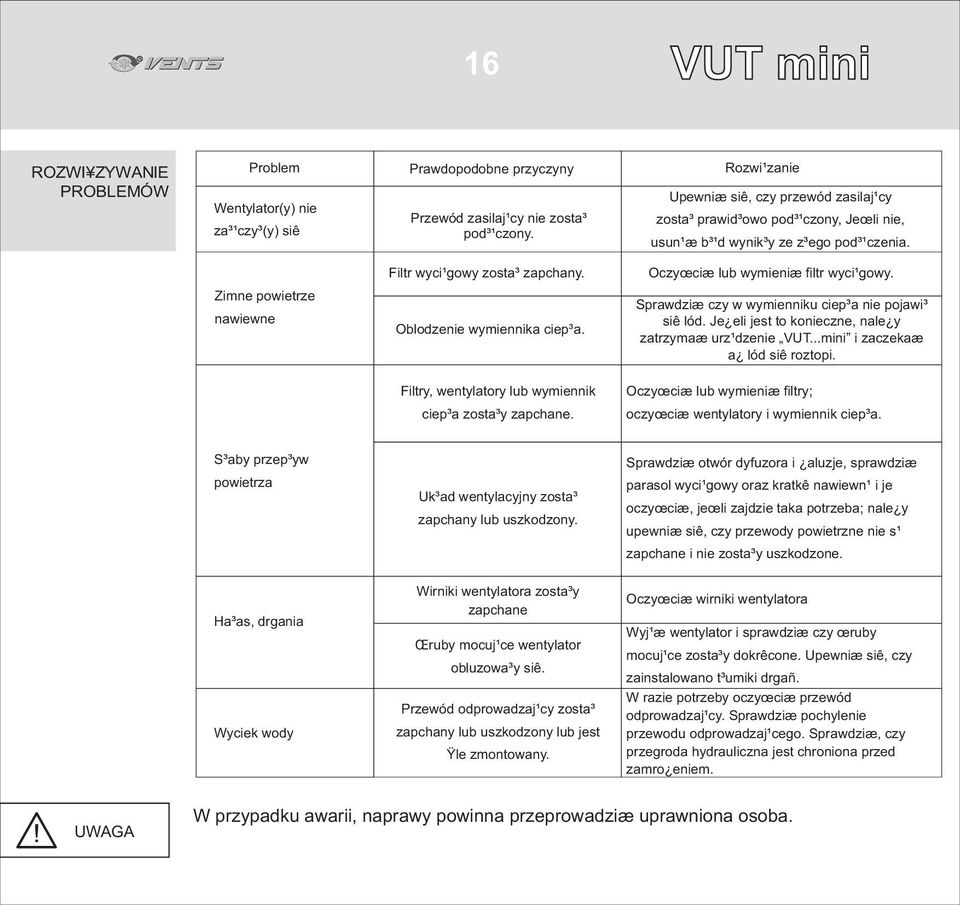

16 16 VUT mini ROZWI ZYWANIE PROBLEMÓW Problem Wentylator(y) nie za³¹czy³(y) siê Prawdopodobne przyczyny Przewód zasilaj¹cy nie zosta³ pod³¹czony. Rozwi¹zanie Upewniæ siê, czy przewód zasilaj¹cy zosta³ prawid³owo pod³¹czony, Jeœli nie, usun¹æ b³¹d wynik³y ze z³ego pod³¹czenia. Filtr wyci¹gowy zosta³ zapchany. Oczyœciæ lub wymieniæ filtr wyci¹gowy. Zimne powietrze nawiewne Oblodzenie wymiennika ciep³a. Sprawdziæ czy w wymienniku ciep³a nie pojawi³ siê lód. Je eli jest to konieczne, nale y zatrzymaæ urz¹dzenie VUT...mini i zaczekaæ a lód siê roztopi. Filtry, wentylatory lub wymiennik Oczyœciæ lub wymieniæ filtry; ciep³a zosta³y zapchane. oczyœciæ wentylatory i wymiennik ciep³a. S³aby przep³yw Sprawdziæ otwór dyfuzora i aluzje, sprawdziæ powietrza Uk³ad wentylacyjny zosta³ zapchany lub uszkodzony. parasol wyci¹gowy oraz kratkê nawiewn¹ i je oczyœciæ, jeœli zajdzie taka potrzeba; nale y upewniæ siê, czy przewody powietrzne nie s¹ zapchane i nie zosta³y uszkodzone. Ha³as, drgania Wirniki wentylatora zosta³y zapchane Œruby mocuj¹ce wentylator obluzowa³y siê. Oczyœciæ wirniki wentylatora Wyj¹æ wentylator i sprawdziæ czy œruby mocuj¹ce zosta³y dokrêcone. Upewniæ siê, czy zainstalowano t³umiki drgañ. Wyciek wody Przewód odprowadzaj¹cy zosta³ zapchany lub uszkodzony lub jest Ÿle zmontowany. W razie potrzeby oczyœciæ przewód odprowadzaj¹cy. Sprawdziæ pochylenie przewodu odprowadzaj¹cego. Sprawdziæ, czy przegroda hydrauliczna jest chroniona przed zamro eniem.! UWAGA W przypadku awarii, naprawy powinna przeprowadziæ uprawniona osoba.

17 17 Urz¹dzenie VUT...mini powinno byæ przechowywane w oryginalnym opakowaniu w 0 0 przewietrzonym pomieszczeniu o temperaturze od +10 C do +40 C oraz wilgotnoœci 0 wzglêdnej nie wiêkszej ni 60% (przy temperaturze 20 C). Wystêpowanie pary, zanieczyszczeñ powoduj¹cych korozjê oraz przerwanie izolacji i szczelnoœci po³¹czeñ przewodów powietrznych jest niedozwolona. Podczas roz³adunku i przechowywania, nale y korzystaæ z wyposa enia do podnoszenia, aby unikn¹æ uszkodzenia produktu, na przyk³ad jego przewrócenia siê b¹dÿ silnych drgañ. Transport urz¹dzenia dowolnym œrodkiem transportu jest dozwolony pod warunkiem zapewnienia ochrony produktu przed opadami atmosferycznymi i uszkodzeniami mechanicznymi. Za³adunek i roz³adunek powinien zostaæ dokonany w taki sposób, by unikn¹æ poobijania urz¹dzenia. ZASADY DOTYCZ CE PRZECHOWYWANIA I TRANSPORTU Producent gwarantuje normalne dzia³anie urz¹dzenia VUT...mini przez okres dwóch lat od daty sprzeda y przez sieæ punktów handlowych, pod warunkiem przestrzegania zasad transportu, przechowywania, instalacji oraz eksploatacji. Je eli oznaczenie daty sprzeda y nie wystêpuje, okres gwarancji liczony jest od daty produkcji. W przypadku wyst¹pienia nieprawid³owoœci w dzia³aniu urz¹dzenia VUT...mini w okresie gwarancyjnym, producent akceptuje roszczenia klienta wy³¹cznie po uzyskaniu powiadomienia od klienta wraz z uzasadnieniem technicznym i ze wskazaniem charakteru usterki. W przypadku nieuzasadnionej modyfikacji schematu elektrycznego, klientowi nie przys³uguje nieodp³atny serwis gwarancyjny produktu. GWARANCJE PRODUCENTA ROSZCZENIA BEZ INSTRUKCJI OBS UGI PRODUKTU WRAZ Z WYPE NIONYM ŒWIADECTWEM POD CZENIA NIE S PRZYJMOWANE.! UWAGA
