1 Systemy eksperowe Agnieszka Nowak Brzezińska Wykład I

2 Zakres materiału: Metody wnioskowania w regułowych bazach wiedzy PC-Shell jako narzędzie do budowy szkieletowych systemów ekspertowych (Sprawozdanie z własnej bazy wiedzy) Zbiory przybliżone: podstawowe pojęcia, usuwanie niespójności z tablic decyzyjnych, generowanie reduktu i rdzenia tablicy decyzyjnej, generowanie reguł minimalnych. (kolokwium nr 1) Rachunek zdań I i II rzędu. Rachunek predykatów. (kolokwium nr 2) + Prolog. Rachunek perceptów. Reprezentacja wiedzy niepewnej. (kolokwium nr 1) Sieci semantyczne i Ramy jako alternatywna do regułowej reprezentacja wiedzy.

3 Przebieg egzaminu: Egzamin ma formę pisemną i ustną. Składać się będzie zarówno z części praktycznej (rozwiązywanie zadań) jak i teoretycznej (wiadomości z wykładów).

4 Architektura SE

5 Pojęcia z dziedziny systemów ekspertowych Inżynieria wiedzy - dziedzina sztucznej inteligencji zajmująca się projektowaniem i realizacją systemów ekspertowych. Inżynier wiedzy projektant SE, osoba łącząca wiedzę na temat technik budowy SE z umiejętnością pozyskiwania i formalizacji wiedzy eksperckiej. Akwizycja wiedzy proces pozyskiwania wiedzy niezbędnej do realizacji systemu ekspertowego. Na proces składają się: rozpoznanie problemu, wywiady z ekspertem, oraz reprezentacja wiedzy eksperta. Akwizycja kończy się w momencie zapisania wiedzy eksperta w bazie wiedzy SE.

6 Właściwości systemów ekspertowych: Są narzędziem kodyfikacji wiedzy; Mają zdolność rozwiązywania problemów specjalistycznych, w których dużą rolę odgrywa doświadczenie a wiedza ekspercka jest dobrem rzadkim i kosztownym; Zwiększają dostępność ekspertyzy; Zapewniają możliwość prowadzenia jednolitej polityki przez centralę firm mających wiele oddziałów; Poziom ekspertyzy jest stabilny jej jakość nie zależy od warunków zewnętrznych i czasu pracy systemu; Jawna reprezentacja wiedzy w postaci zrozumiałej dla użytkownika końcowego; Zdolność do objaśniania znalezionych przez system rozwiązań; Możliwość przyrostowej budowy i pielęgnacji bazy wiedzy.

7 Przyczyny tworzenia systemu ekspertowego (uogólnione): tylko jeden (lub bardzo niewielu) specjalista posiada niezbędną wiedzę, co grozi jej utratą; ekspertyza jest wymagana często lub jest niezbędna w wielu miejscach; ekspertyza jest niezbędna w miejscach niedostępnych dla człowieka lub szkodliwych dla zdrowia.

8 Wnioskowanie

9 Typy wnioskowania Wnioskowanie w przód (data driven) Wnioskowanie wstecz (goal driven) Wnioskowanie mieszane

10 Sterowanie wnioskowaniem

11

12 Mechanizm wnioskowanie w przód

13 Mechanizm wnioskowanie w przód

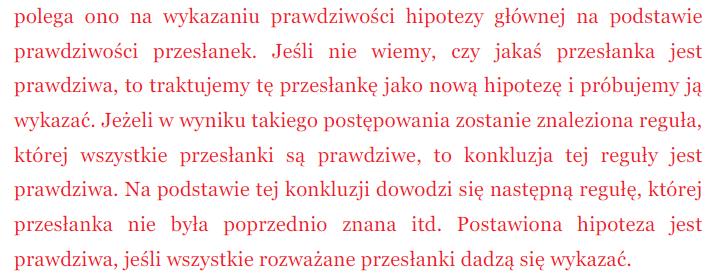

14 Idea wnioskowania wstecz

15 Algorytm wnioskowania wstecz

16 Mechanizm wnioskowania wstecz dla hipotezy v

17

18

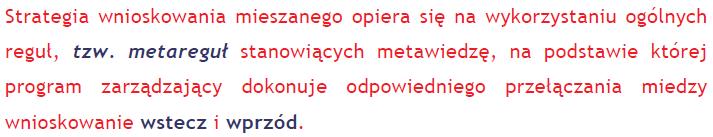

19 Idea wnioskowania mieszanego

20 WnioskowanieR.pdf Dodatkowo

21 Prezentacja algorytmy RETE

22 Przykład dla regułowej bazy wiedzy z 9 regułami: Fakty: a1, b1, d4 R1: a1 & b1 -> c1 R2: a1 & b2 -> c2 R3: a1 & b3 -> c1 R4: b3 & d3 -> e1 R5: b3 & d2 -> e1 R6: b3 -> e2 R7: d4 -> f1 R8: d4 & g1 -> f1 R9: a1 -> d4

23 Przykład dla regułowej bazy wiedzy z 9 regułami: Fakty: a1, b1, d4 R1: a1 & b1 -> c1 R2: a1 & b2 -> c2 R3: a1 & b3 -> c1 R4: b3 & d3 -> e1 R5: b3 & d2 -> e1 R6: b3 -> e2 R7: d4 -> f1 R8: d4 & g1 -> f1 R9: a1 -> d4 Czyli teoretycznie dla takich faktów jak a1, b1 i d4 można uaktywnić reguły: r1,r7 i r9. Fakty: a1, b1, d4 R1: a1 & b1 -> c1 R2: a1 & b2 -> c2 R3: a1 & b3 -> c1 R4: b3 & d3 -> e1 R5: b3 & d2 -> e1 R6: b3 -> e2 R7: d4 -> f1 R8: d4 & g1 -> f1 R9: a1 -> d4

24 Algorytm RETE (1974 r.) 1. Graf budujemy tak, że od korzenia (root) prowadzimy tyle węzłów ile mamy atrybutów w częściach warunkowych reguł: a, b, d, g 2. Następnie od każdego węzła atrybut prowadzimy węzły z wartościami atrybutów z przesłanek reguł np. od a prowadzimy węzeł 1 (czy a1 ) ale od b już prowadzimy 1, 2 i 3 bo w regułach mamy przesłanki typu b1,b2,b3 3. Gdy jakaś reguła ma więcej niż jedną przesłankę prowadzimy węzeł łączący wartości atrybutów tworzące przesłanki np. a1 & b1 4. Węzły końcowe (terminalne) stanowi numer porządkowy (ID) reguły.

25 root b 1 a 1 2 d g a1 and b1 a1 and b r1 r2 3 b3 and d3 r7 d4 and g1 r9 a1 and b3 r4 2 r8 r3 r6 b3 and d2 r5

26 Końcowy Graf RETE root b 1 a 1 2 d g a1 and b1 a1 and b r1 r2 3 b3 and d3 r7 d4 and g1 r9 a1 and b3 r4 2 r8 korzeń atrybut Wartość atrybutu (przesłanka reguły, jedna lub więcej. To tzw. Węzły typu alfa, beta) Węzeł terminalny ID reguły r3 r6 b3 and d2 r5

27 Pojawia się fakt: a1 więc zapalamy węzły z a1 root b 1 a 1 2 d g a1 and b1 a1 and b r1 r2 3 b3 and d3 r7 d4 and g1 r9 a1 and b3 r4 2 r8 Conflict set r9 r3 r6 b3 and d2 r5 Reguła r9 zostaje dodana do conflict set i bierzemy kolejne fakty

28 Pojawia się fakt: b1 więc zapalamy węzły z b1 root b 1 a 1 2 d g a1 and b1 a1 and b r1 r2 3 b3 and d3 r7 d4 and g1 r9 a1 and b3 r4 2 r8 Conflict set r1 r9 r3 r6 b3 and d2 r5 Reguła r1 zostaje dodana do conflict set i bierzemy kolejne fakty

29 Pojawia się fakt: d4 więc zapalamy węzły z d4 root b 1 a 1 2 d g a1 and b1 a1 and b r1 r2 3 b3 and d3 r7 d4 and g1 Conflict set r9 a1 and b3 r4 2 r8 r7 r1 r9 r3 r6 b3 and d2 r5 Reguła r7 zostaje dodana do conflict set i kończymy bo nie ma więcej faktów Inne reguły nie były niepotrzebnie analizowane

30 Algorytm RETE krok po kroku 1. Tworzymy graf skierowany (acykliczny) gdzie węzłami są elementy tworzące części przesłankowe reguł a liśćmi są numery porządkowe reguł. 2. Następnie dopasowujemy fakty do węzłów w grafie i te reguły, które mogą być uaktywnione zapisujemy w tzw. CONFLICT SET w formie stosu. 3. W zależności od wybranej strategii LIFO/FIFO uaktywniamy reguły.

31 Wnioskowanie dla strategii LIFO r7 r1 r9 r7 r1 r9 NOWE FAKTY f1 c1 d4 Kierunek generowania faktów a1 b1 d4 f1 c1 d4

32 Wnioskowanie dla strategii FIFO r7 r1 r9 r9 r1 r7 NOWE FAKTY d4 c1 f1 Kierunek generowania faktów a1 b1 d4 d4 c1 f1

33 Wnioskowanie dla strategii FIFO r7 r1 Wnioskowanie dla strategii LIFO r7 r1 r9 r9 r1 r7 r9 r7 r1 r9 NOWE FAKTY d4 c1 f1 NOWE FAKTY f1 c1 d4 Kierunek generowania faktów Kierunek generowania faktów

34 Pseudokod algorytmu RETE Procedure RETE() { Graph := CreateGraphRETE(R); ConflictSet:= MatchingRules(K,Graph); newfacts:=activeagenda(conflictset,strategy); return newfacts; } R- reguły K- fakty CreateGraphRETE generuje graf z warunkowych części reguł. MatchingRules(K,Graph) dopasuje fakty do węzłów w grafie i zapisuje do ConflictSet te reguły które można uaktywnić! ActiveAgenda zgodnie z wybraną strategią Lifo albo Fifo uaktywnia reguły z ConflictSet i wyprowadza nowe fakty.

35 Metody realizacji systemów ekspertowych w środowisku systemu PC-Shell Właściwości: są narzędziem kodyfikacji wiedzy eksperckiej, mają zdolność rozwiązywania problemów specjalistycznych, w których duża rolę odgrywa doświadczenie a wiedza ekspercka jest dobrem rzadkim i kosztownym. zwiększają dostępność ekspertyzy, zapewniają możliwość prowadzenia jednolitej polityki przez centralę firm mających wiele oddziałów, poziom ekspertyzy jest stabilny - jej jakość nie zależy od warunków zewnętrznych i czasu pracy systemu, jawna reprezentacja wiedzy w postaci zrozumiałej dla użytkownika końcowego, zdolność do objaśniania znalezionych przez system rozwiązań, możliwość przyrostowej budowy i pielęgnacji bazy wiedzy.

36 Zastosowania analiza ryzyka, ocena wniosków kredytowych, uczestników przetargów, monitorowanie, diagnostyka, predykcja, wspomaganie procesów diagnostycznych, analiza i interpretacja danych, instruktaż, dydaktyka, szkolenia.

37 Tworzenie systemu ekspertowego

38 Ogólna charakterystyka szkieletowego systemu ekspertowego PC-Shell PC Shell jest podstawowym elementem pakietu sztucznej inteligencji Sphinx PC Shell jest dziedzinowo niezależnym narzędziem do budowy systemów ekspertowych, posiada właściwości hybrydowe, wykorzystuje elementy architektury tablicowej; wykorzystuje różne metody reprezentacji wiedzy: 1. deklaratywna w postaci reguł i faktów, 2. wiedza rozproszona w sieci neuronowej, 3. imperatywna w formie programu algorytmicznego, 4. faktograficzna w formie tekstów, grafiki, dźwięku, sekwencji wideo; system zapewnia wyjaśnienia: 1. jak (ang. how), 2. dlaczego (ang. why), 3. co to jest (ang. what is), 4. metafory (ang. metaphor), 5. opisu faktów; wykorzystywane jest wnioskowanie wstecz (z nawrotami), bazy wiedzy mogą być parametryzowane, system ma możliwość bezpośredniego pozyskiwania informacji z baz danych (ODBC), wykorzystuje mechanizm DDE, system PC Shell współpracuje z innymi elementami pakietu systemem Neuronix przeznaczonym do tworzenia sieci neuronowych, systemem CAKE przeznaczonym do wspomagania pracy inżyniera wiedzy oraz realizującym funkcje systemu dbmaker, zarządzającego bazami wyjaśnień.

39 Architektura SE

40 Struktura BW

41 Blok deklaracji źródeł wiedzy

42 Wykłady z PC-Shella

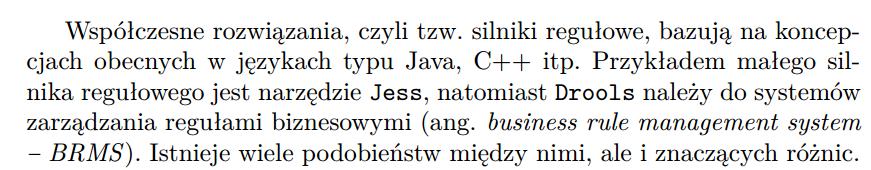

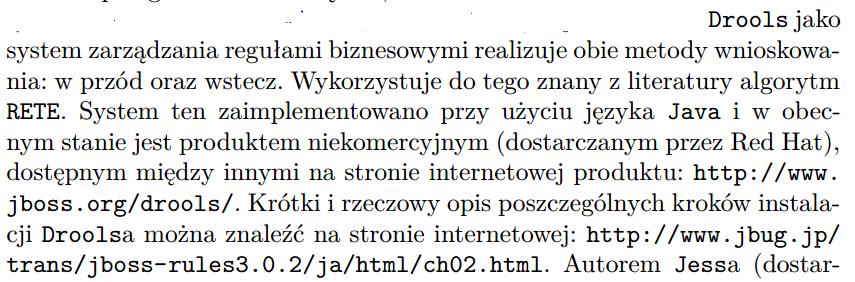

43 Drools

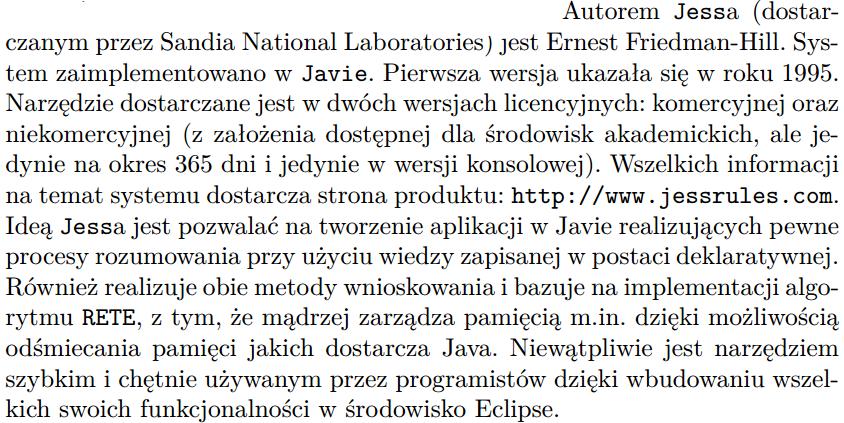

44 Jess

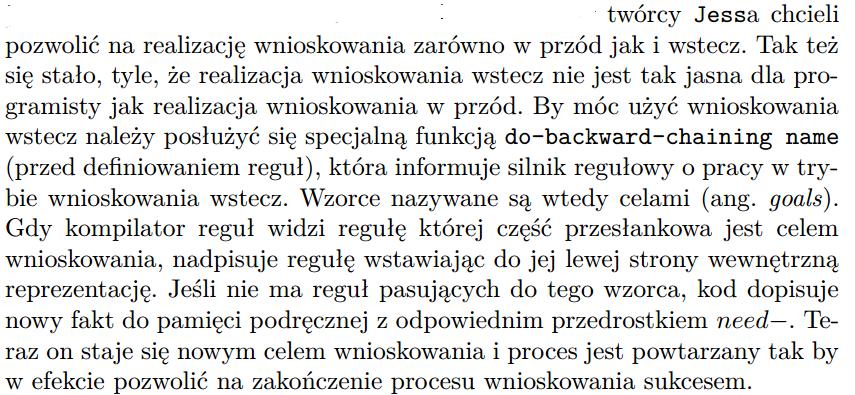

45 Wnioskowanie w Jess/Drools

46 Wnioskowanie c.d.

47 Tworzenie BW

48 Przykładowa BW

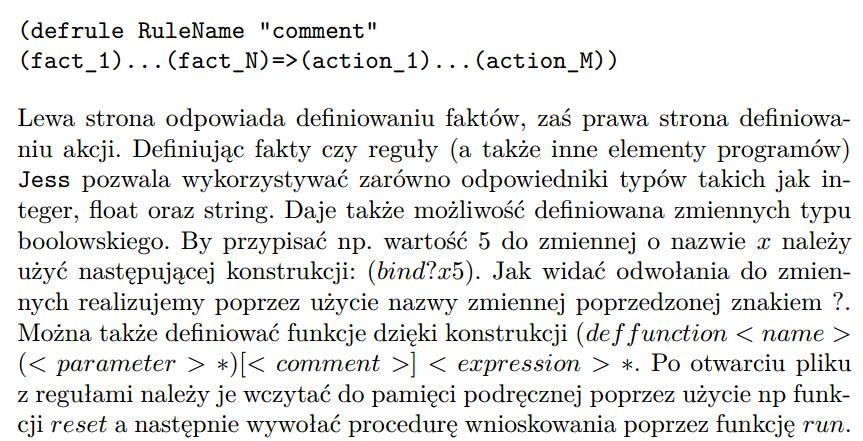

49 BW w Jess

50 WinJess przykładowe narzędzie JESS

51 BW w PC-Shell

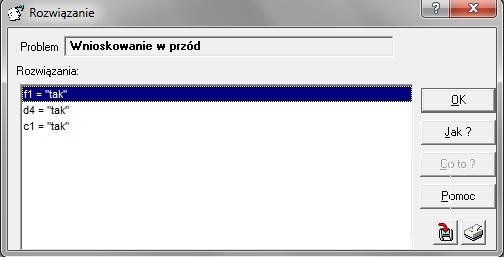

52 PC-Shell

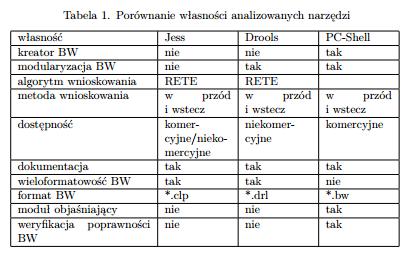

53 Podsumowanie

54 Laboratorium nr 1 Wnioskowanie w regułowych bazach wiedzy. Wykonanie ćwiczeń 1-6.

55 Przykład1 Dana jest baza wiedzy : R1: Jeżeli a i b i c to d R2: Jeżeli a i b to g R3: Jeżeli b i c to e R4: Jeżeli a i c to f R5: Jeżeli e i b i c to f Dane sa fakty : a, b, c. Wyprowadź całą możliwą wiedzę z systemu.

56 Przykład2 Dana jest baza wiedzy : R1: Jeżeli a i b i c to d R2: Jeżeli a i d to g R3: Jeżeli a i f to b R4: Jeżeli b i g to f R5: Jeżeli a i e to f R6: Jeżeli e i f to a R7: Jeżeli a i b to c Dane są fakty : a i e. Udowodnić hipotezę g.

57 Ćwiczenie 3 Dana jest baza wiedzy: R1: Jeżeli b i d to f R2: Jeżeli a to b R3: Jeżeli e i f to g R4: Jeżeli b i c to e Fakty: a, c i d. Szukane b

58 Ćwiczenie 4 Dana jest baza wiedzy: R1: Jeżeli j i k to l R2: Jeżeli j to n R3: Jeżeli n i m to o R4: Jeżeli n i l to m Fakty: j, k, l, p. Szukane p.

59 Ćwiczenie 5 Dana jest baza wiedzy: R1: Jeżeli l i m to n R2: Jeżeli j to o R3: Jeżeli j i k to m R4: Jeżeli n i o to p Fakty: j, k, l. Szukane p.
