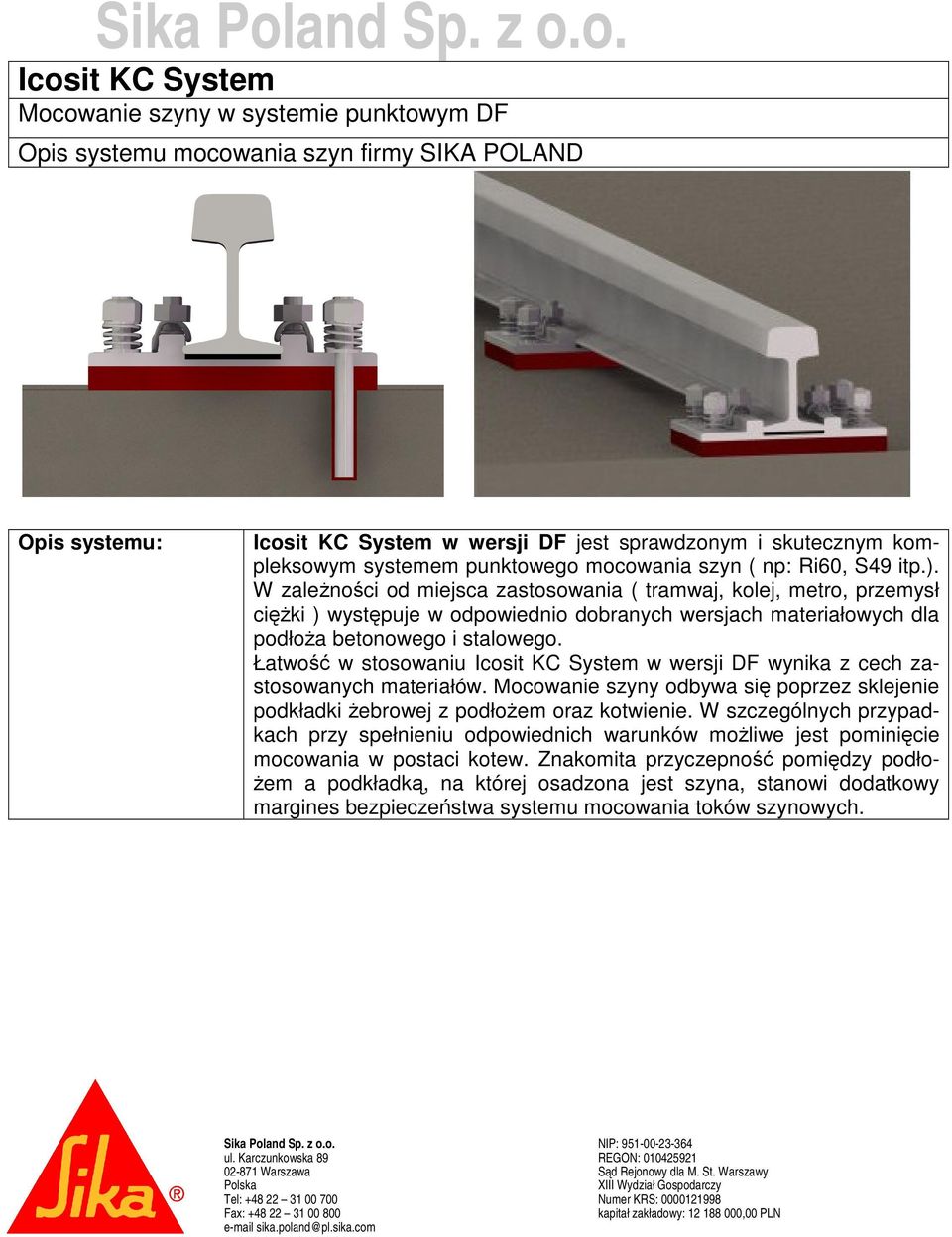

1 Icosit KC System Mocowanie szyny w systemie punktowym DF Opis systemu mocowania szyn firmy SIKA POLAND Opis systemu: Icosit KC System w wersji DF jest sprawdzonym i skutecznym kompleksowym systemem punktowego mocowania szyn ( np: Ri60, S49 itp.). W zalenoci od miejsca zastosowania ( tramwaj, kolej, metro, przemysł ciki ) wystpuje w odpowiednio dobranych wersjach materiałowych dla podłoa betonowego i stalowego. Łatwo w stosowaniu Icosit KC System w wersji DF wynika z cech zastosowanych materiałów. Mocowanie szyny odbywa si poprzez sklejenie podkładki ebrowej z podłoem oraz kotwienie. W szczególnych przypadkach przy spełnieniu odpowiednich warunków moliwe jest pominicie mocowania w postaci kotew. Znakomita przyczepno pomidzy podło- em a podkładk, na której osadzona jest szyna, stanowi dodatkowy margines bezpieczestwa systemu mocowania toków szynowych. Sika Poland Sp. z o.o. NIP: ul. Karczunkowska 89 REGON: Warszawa Sd Rejonowy dla M. St. Warszawy Polska XIII Wydział Gospodarczy Tel: Numer KRS: Fax: kapitał zakładowy: ,00 PLN sika.poland@pl.sika.com

2 Zastosowanie: Icosit KC System w wersji DF znajduje zastosowanie jako system punktowego mocowania w transporcie szynowym dla obcie wywołanych przejazdem tramwaju, metra, kolei oraz cikich dwigów i suwnic. Dla kadego z obcie stosuje si odpowiedni wersj materiałow. Podatno sprysta materiału umoliwia przenoszenie znacznych obci- e, bardzo efektywne tłumienie hałasu strukturalnego i powietrznego (do 20 db) emitowanego z obcionej ruchem szyny oraz przejedajcego taboru. Dodatkowo uzyskujemy du redukcj wibracji powstajcych w wyniku przejazdu taboru. Porównujc torowisko na podsypce tłuczniowej na obiekcie mostowym, z bezporednim mocowaniem w systemie Icosit KC System w wersji DF, moemy zauway znaczce zmniejszenie ci- aru torowiska. W wyniku tego zmniejszony moe by wymiar konstrukcji mostowej, a co za tym idzie znaczce zmniejszenie ciaru konstrukcji, kosztów budowy, utrzymania i konserwacji całego obiektu. W tunelach i na obiektach mostowych bezporednie mocowanie torowiska do płyty podtorza w systemie Icosit KC System w wersji DF umoliwia zmniejszenie wysokoci skrajni. Zastosowanie materiałów Icosit KC o rónych twardociach i wielkociach ugicia pozwala na równomierne, płynne i spryste przejcie przy połczeniu dwóch typów nawierzchni torowych, o rónych ugiciach ( np. torowisko na tłuczniu i obiekt mostowy ). Ponadto umoliwia ustawienie niwelety toku szynowego z precyzj równ dokładnoci urzdzenia pomiarowego. Budowa systemu: Icosit KC System w wersji DF składa si z: Materiału poliuretanowego z grupy Icosit KC 340 lub Icosit KC 330 Materiału kotwicego ( Icosit KC 220/60 TX, Sikadur 53 ) Materiału gruntujcego ( Icosit KC 330 Primer, Sikadur 53, Icosit 255/277 ) Podkładki stalowej np. typu Pb 60, PT 180 Kotew stalowych o rednicy ø 20 do 27 mm Aprobaty systemu: IBDiM Aprobata techniczna AT/ Zestaw materiałów Icosit KC System do wykonywania sprystego mocowania lub podparcia szyn. wiadectwo GIK B/99/0103 wane bezterminowo. Strona: 2 / 6

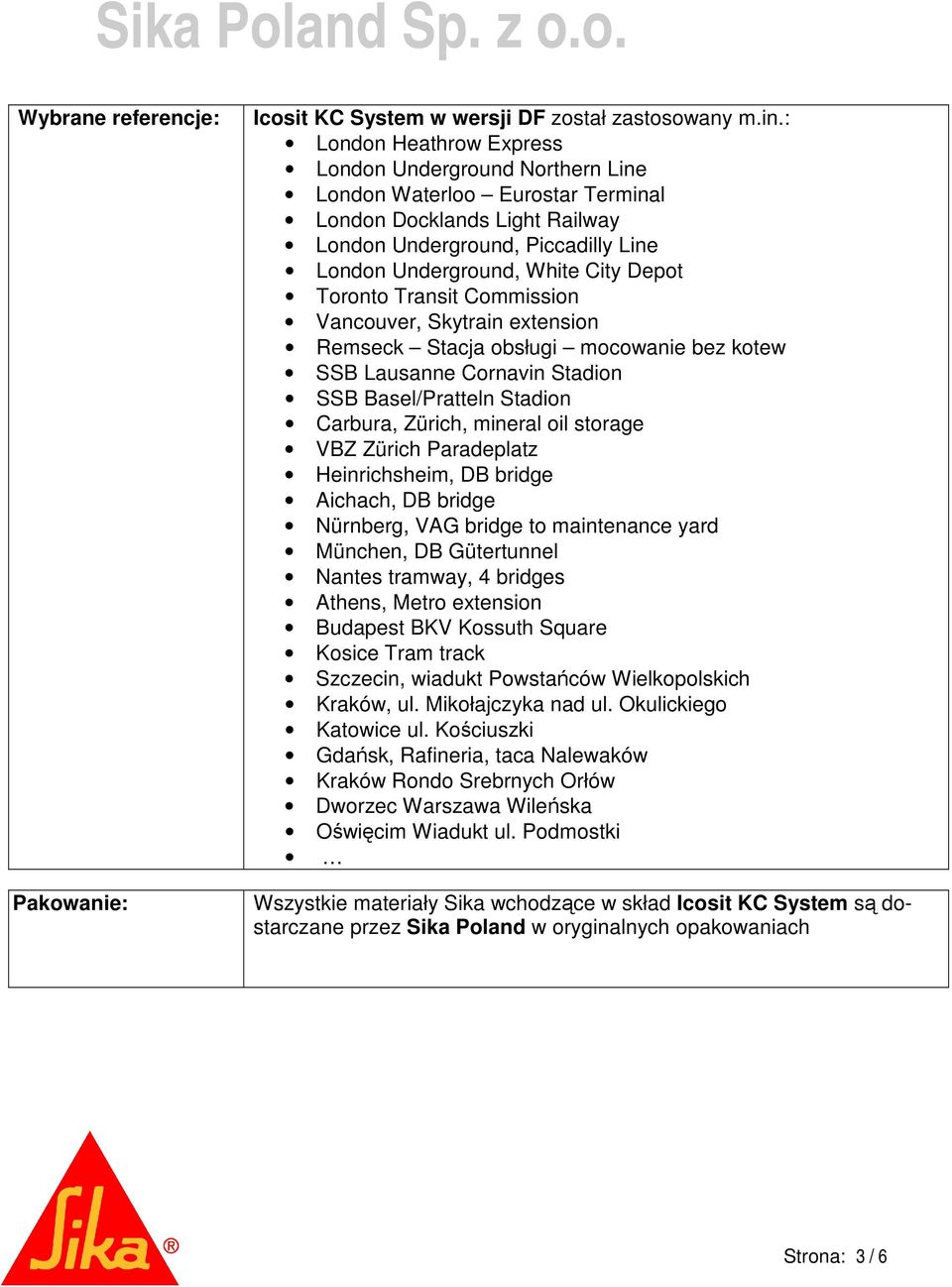

3 Wybrane referencje: Pakowanie: Icosit KC System w wersji DF został zastosowany m.in.: London Heathrow Express London Underground Northern Line London Waterloo Eurostar Terminal London Docklands Light Railway London Underground, Piccadilly Line London Underground, White City Depot Toronto Transit Commission Vancouver, Skytrain extension Remseck Stacja obsługi mocowanie bez kotew SSB Lausanne Cornavin Stadion SSB Basel/Pratteln Stadion Carbura, Zürich, mineral oil storage VBZ Zürich Paradeplatz Heinrichsheim, DB bridge Aichach, DB bridge Nürnberg, VAG bridge to maintenance yard München, DB Gütertunnel Nantes tramway, 4 bridges Athens, Metro extension Budapest BKV Kossuth Square Kosice Tram track Szczecin, wiadukt Powstaców Wielkopolskich Kraków, ul. Mikołajczyka nad ul. Okulickiego Katowice ul. Kociuszki Gdask, Rafineria, taca Nalewaków Kraków Rondo Srebrnych Orłów Dworzec Warszawa Wileska Owicim Wiadukt ul. Podmostki Wszystkie materiały Sika wchodzce w skład Icosit KC System s dostarczane przez Sika Poland w oryginalnych opakowaniach Strona: 3 / 6

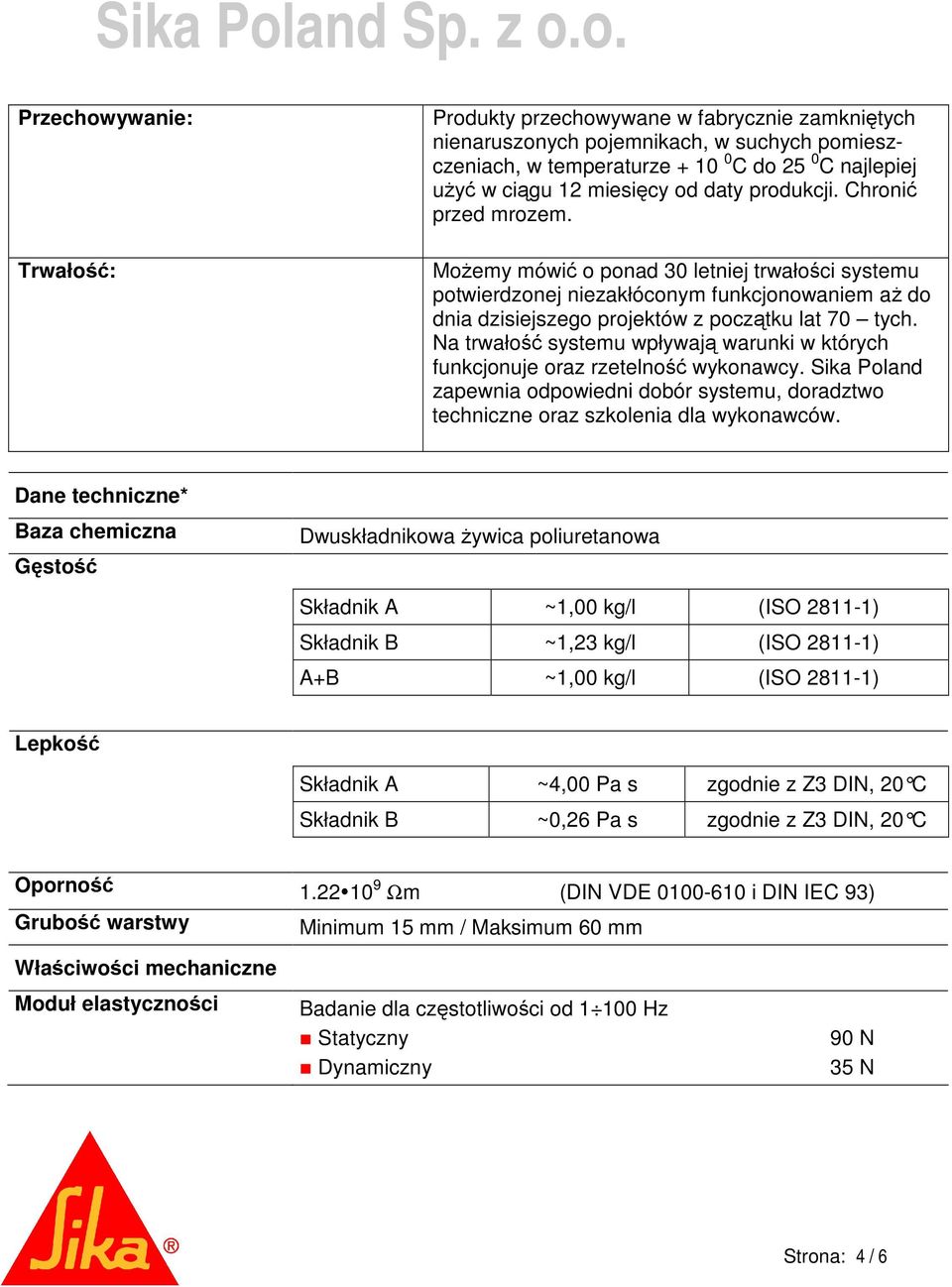

4 Przechowywanie: Trwało: Produkty przechowywane w fabrycznie zamknitych nienaruszonych pojemnikach, w suchych pomieszczeniach, w temperaturze C do 25 0 C najlepiej uy w cigu 12 miesicy od daty produkcji. Chroni przed mrozem. Moemy mówi o ponad 30 letniej trwałoci systemu potwierdzonej niezakłóconym funkcjonowaniem a do dnia dzisiejszego projektów z pocztku lat 70 tych. Na trwało systemu wpływaj warunki w których funkcjonuje oraz rzetelno wykonawcy. Sika Poland zapewnia odpowiedni dobór systemu, doradztwo techniczne oraz szkolenia dla wykonawców. Dane techniczne* Baza chemiczna Gsto Dwuskładnikowa ywica poliuretanowa Składnik A ~1,00 kg/l (ISO ) Składnik B ~1,23 kg/l (ISO ) A+B ~1,00 kg/l (ISO ) Lepko Składnik A ~4,00 Pa s zgodnie z Z3 DIN, 20 C Składnik B ~0,26 Pa s zgodnie z Z3 DIN, 20 C Oporno Ωm (DIN VDE i DIN IEC 93) Grubo warstwy Minimum 15 mm / Maksimum 60 mm Właciwoci mechaniczne Moduł elastycznoci Badanie dla czstotliwoci od Hz Statyczny Dynamiczny 90 N 35 N Strona: 4 / 6

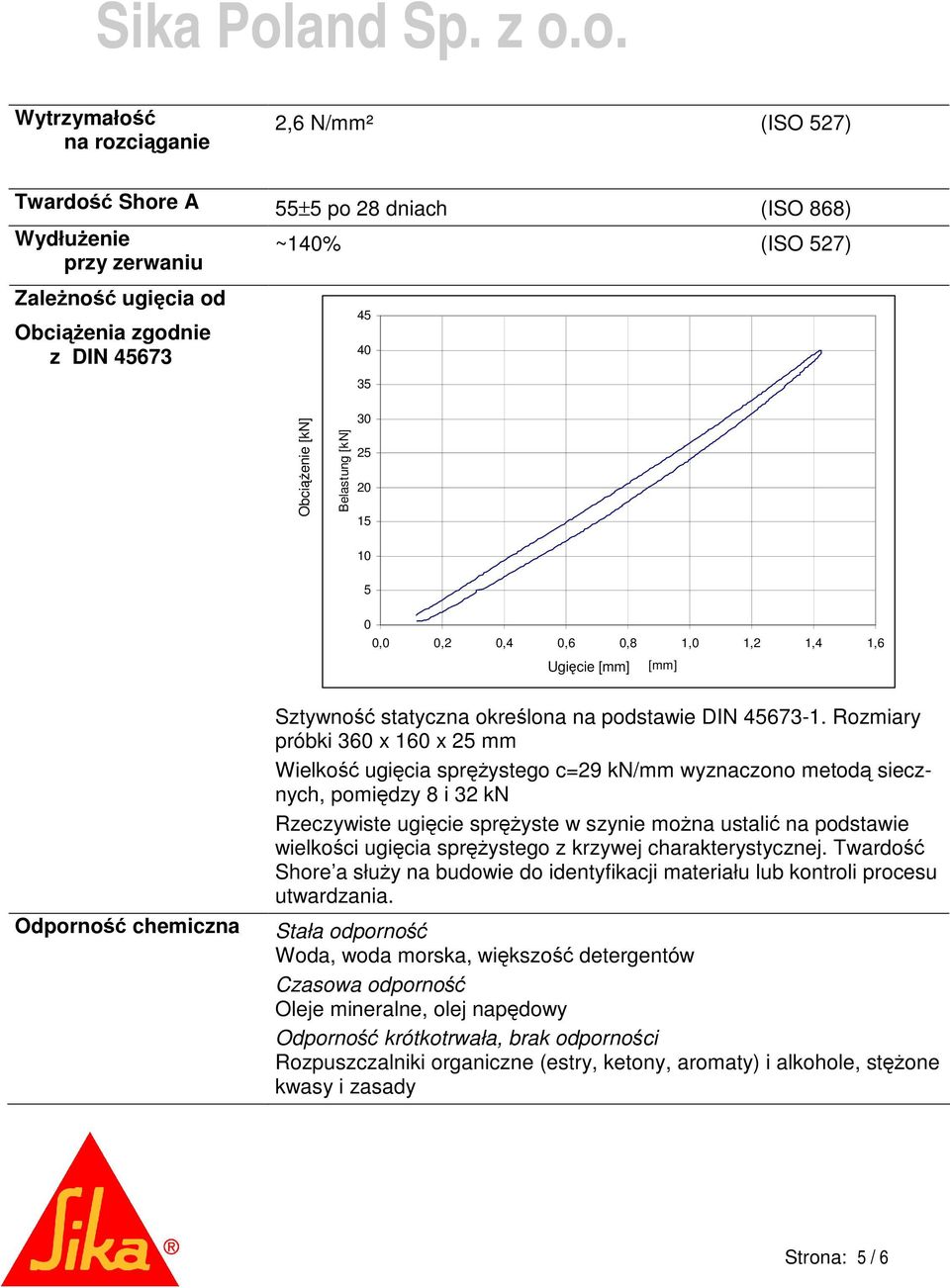

5 Wytrzymało na rozciganie 2,6 N/mm² (ISO 527) Twardo Shore A 55±5 po 28 dniach (ISO 868) Wydłuenie przy zerwaniu Zaleno ugicia od Obcienia zgodnie z DIN ~140% (ISO 527) Obcienie [kn] Belastung [kn] ,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 Ugicie Einfederung [mm] [mm] Odporno chemiczna Sztywno statyczna okrelona na podstawie DIN Rozmiary próbki 360 x 160 x 25 mm Wielko ugicia sprystego c=29 kn/mm wyznaczono metod siecznych, pomidzy 8 i 32 kn Rzeczywiste ugicie spryste w szynie mona ustali na podstawie wielkoci ugicia sprystego z krzywej charakterystycznej. Twardo Shore a słuy na budowie do identyfikacji materiału lub kontroli procesu utwardzania. Stała odporno Woda, woda morska, wikszo detergentów Czasowa odporno Oleje mineralne, olej napdowy Odporno krótkotrwała, brak odpornoci Rozpuszczalniki organiczne (estry, ketony, aromaty) i alkohole, stone kwasy i zasady Strona: 5 / 6

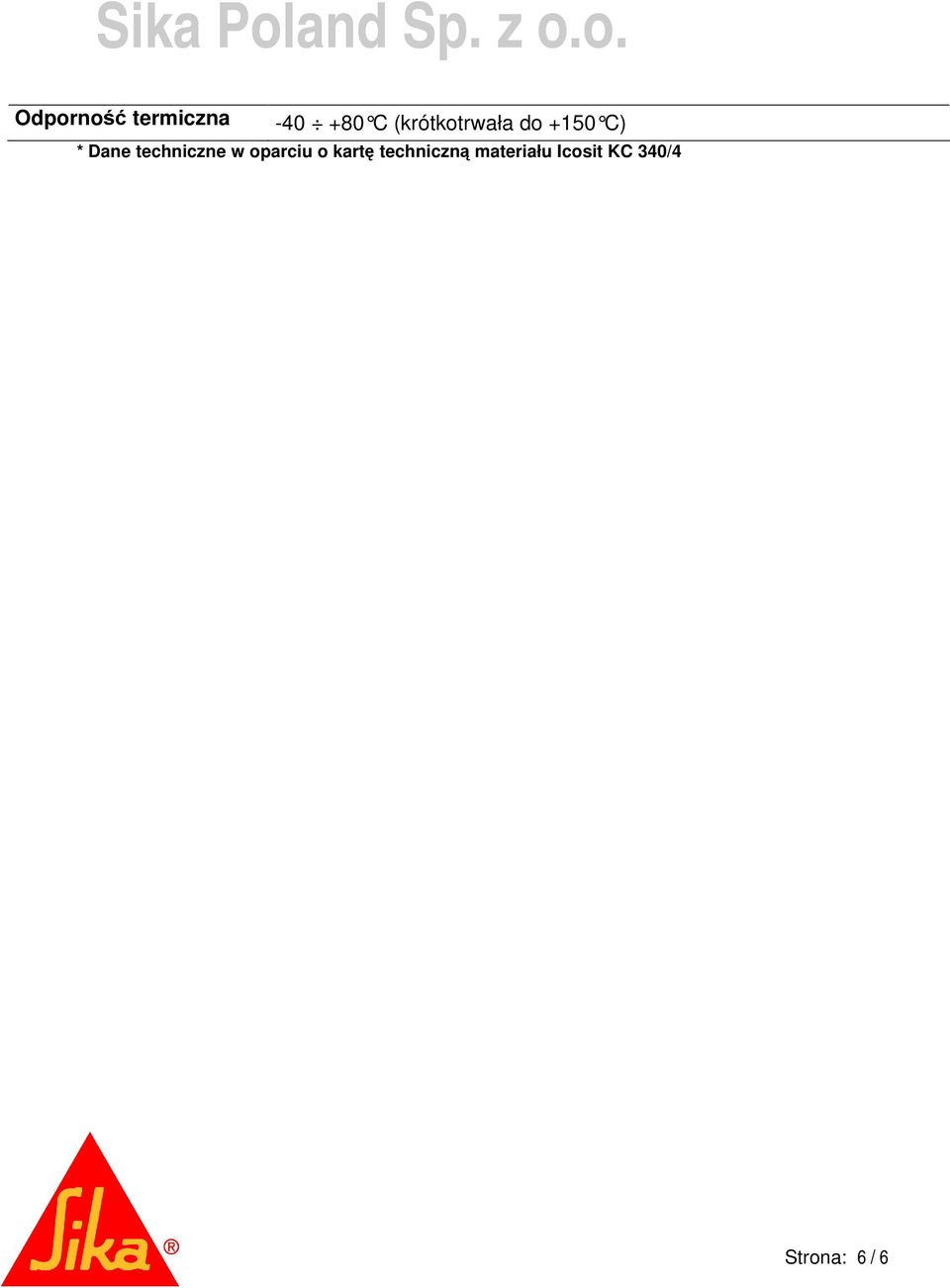

6 Odporno termiczna C (krótkotrwała do +150 C) * Dane techniczne w oparciu o kart techniczn materiału Icosit KC 340/4 Strona: 6 / 6
