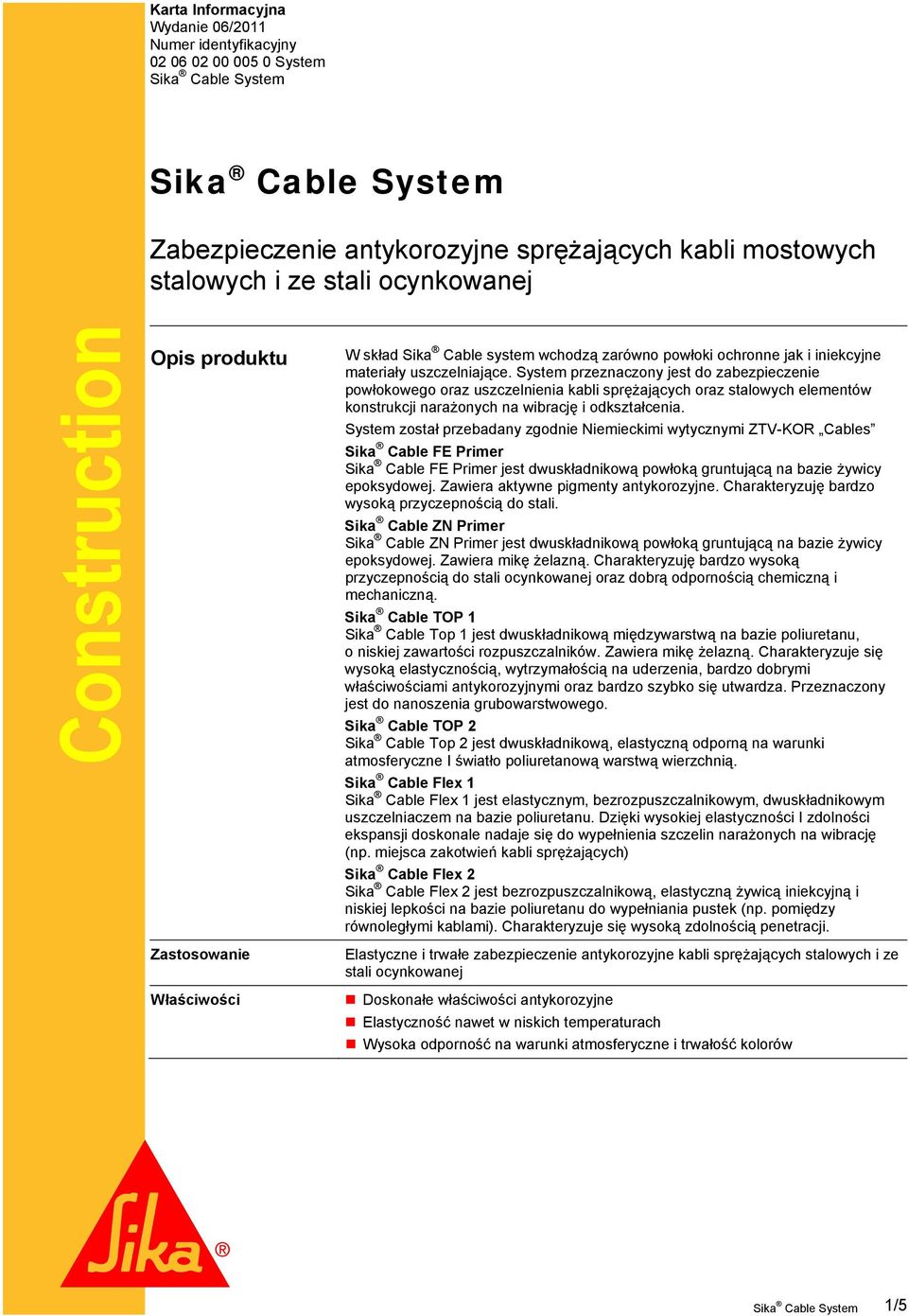

1 Karta Informacyjna Wydanie 06/2011 Numer identyfikacyjny System Zabezpieczenie antykorozyjne sprężających kabli mostowych stalowych i ze stali ocynkowanej Construction Opis produktu W skład Sika Cable system wchodzą zarówno powłoki ochronne jak i iniekcyjne materiały uszczelniające. System przeznaczony jest do zabezpieczenie powłokowego oraz uszczelnienia kabli sprężających oraz stalowych elementów konstrukcji narażonych na wibrację i odkształcenia. System został przebadany zgodnie Niemieckimi wytycznymi ZTV-KOR Cables Sika Cable FE Primer Sika Cable FE Primer jest dwuskładnikową powłoką gruntującą na bazie żywicy epoksydowej. Zawiera aktywne pigmenty antykorozyjne. Charakteryzuję bardzo wysoką przyczepnością do stali. Sika Cable ZN Primer Sika Cable ZN Primer jest dwuskładnikową powłoką gruntującą na bazie żywicy epoksydowej. Zawiera mikę żelazną. Charakteryzuję bardzo wysoką przyczepnością do stali ocynkowanej oraz dobrą odpornością chemiczną i mechaniczną. Sika Cable TOP 1 Sika Cable Top 1 jest dwuskładnikową międzywarstwą na bazie poliuretanu, o niskiej zawartości rozpuszczalników. Zawiera mikę żelazną. Charakteryzuje się wysoką elastycznością, wytrzymałością na uderzenia, bardzo dobrymi właściwościami antykorozyjnymi oraz bardzo szybko się utwardza. Przeznaczony jest do nanoszenia grubowarstwowego. Sika Cable TOP 2 Sika Cable Top 2 jest dwuskładnikową, elastyczną odporną na warunki atmosferyczne I światło poliuretanową warstwą wierzchnią. Sika Cable Flex 1 Sika Cable Flex 1 jest elastycznym, bezrozpuszczalnikowym, dwuskładnikowym uszczelniaczem na bazie poliuretanu. Dzięki wysokiej elastyczności I zdolności ekspansji doskonale nadaje się do wypełnienia szczelin narażonych na wibrację (np. miejsca zakotwień kabli sprężających) Sika Cable Flex 2 Sika Cable Flex 2 jest bezrozpuszczalnikową, elastyczną żywicą iniekcyjną i niskiej lepkości na bazie poliuretanu do wypełniania pustek (np. pomiędzy równoległymi kablami). Charakteryzuje się wysoką zdolnością penetracji. Zastosowanie Właściwości Elastyczne i trwałe zabezpieczenie antykorozyjne kabli sprężających stalowych i ze stali ocynkowanej Doskonałe właściwości antykorozyjne Elastyczność nawet w niskich temperaturach Wysoka odporność na warunki atmosferyczne i trwałość kolorów 1/5

2 Dane produktu Barwa Sika Cable FE Primer: czerwono brązowa i piaskowo - żółta Sika Cable ZN Primer: DB 703 Sika Cable TOP 1: DB 703, DB 601 Sika Cable TOP 2: na zamówienie dostępna szeroka paleta barw RAL i DB Sika Cable Flex 1: szara Sika Cable Flex 2: beżowa Ze względu na specyfikę składników, barwa powłoki w pewnych odcieniach może nie pokrywać się idealnie z wzorcami barw. Opakowanie Sika Cable FE Primer: 15 kg Sika Cable ZN Primer: 15 kg Sika Cable TOP 1: 3 kg Sika Cable TOP 2: 3 kg Sika Cable Flex 1: 2,5 litra Sika Cable Flex 2: 12,5 litra Rozcieńczalnik EG: 25, 10 i 3 litry Składowanie Warunki składowania / Czas przydatności do użycia Materiał przechowywany w szczelnie zamkniętych pojemnikach w suchych i chłodnych pomieszczeniach najlepiej użyć w ciągu: Sika Cable FE Primer, Sika Cable ZN Primer 3 lat Sika Cable TOP 2 2 lat Sika Cable TOP 1, Sika Cable Flex 1, Sika Cable Flex 2 1 roku Odporność Odporność chemiczna Powłoka charakteryzuje się odpornością na: czynniki atmosferyczne, wodę, sole odladzające, oleje i smary. Informacje o systemie Struktura systemu Stal 1 2 x Sika Cable FE Primer (50 μm na warstwę, na sucho NDFT) 2 3 x Sika Cable TOP 1 (150 μm na warstwę, na sucho NDFT) 1 x Sika Cable TOP 2 (60 μm na sucho NDFT) Stal ocynkowana 1 x Sika Cable ZN Primer (50 μm na sucho NDFT) 2 3 x Sika Cable TOP 1 (150 μm na warstwę, na sucho NDFT) 1 x Sika Cable TOP 2 (60 μm na sucho NDFT) Sika Cable Flex 1 i Sika Cable Flex 2 są nanoszone bezpośrednio na Sika Cable FE Primer lub Sika Cable ZN Primer Szczegóły aplikacji Zużycie Gęstość płynnego materiału [kg/dm 3 ] Zawartość części stałych [%] Teoretyczne zużycie / wydajność materiału dla osiągnięcia średniej grubości suchej warstwy obj. wag. DFT [µm] WFT [µm] kg/m² m²/kg Sika Cable EP Primer Sika Cable ZN Primer Sika Cable TOP 1 Sika Cable TOP 2 1, ,130 7,70 1, ,130 7,70 1, ,265 3,80 1, ,130 7,70 Sika Cable Flex 1 i Sika Cable Felx 2: gęstość 1,2 kg/l, zużycie około 1,2 kg na 1000 cm 3 objętości do wypełnienia 2/5

3 Przygotowanie podłoża Stal: Powierzchnie stalowe muszą być suche, czyste, odpylone, pozbawione zanieczyszczeń, oleju, tłuszczu itp. Najlepsze efekty daje czyszczenie strumieniowo ścierne w celu osiągnięcia stopnia czystości Sa2 1 / 2 wg EN ISO , część 4. Stal ocynkowana: Wolna od zaklejeń, smarów i produktów korozji. Przygotowanie podłoże wg ZTV-ING część 4, sekcja 5 Ochrona antykorozyjna kabli i lin Warunki aplikacji Temperatura materiału Temperatura podłoża Temperatura otoczenia Minimum +5 C Minimum +5 C W temperaturze poniżej +15 C konieczna może być korekta lepkości aplikowanych produktów poprzez dodanie do 5% rozcieńczalnika EG. Instrukcja aplikacji Proporcja mieszania Materiał Proporcja wagowa Czas przydatności do użycia w temp. +20 C Sika Cable EP Primer 90:10 8 godzin Sika Cable ZN Primer 90:10 8 godzin Sika Cable TOP 1 85:15 1,5 godziny Sika Cable TOP 2 83:17 2 godziny Sika Cable Flex 1 3,5:1 1 godzina Sika Cable Flex 2 100:20 2,5 godziny Instrukcja mieszania Sposoby aplikacji Czyszczenie narzędzi Czas pomiędzy ułożeniem kolejnych warstw Powłoki Składnik A należy wstępnie wymieszać, następnie dodać składnik B i mieszać intensywnie mieszadłem mechanicznym do osiągnięcia jednorodnej barwy, należy zwrócić uwagę aby dokładnie wymieszać materiał z dna i ścianek pojemnika. Sika Cable Flex 1 i Sika Cable Flex 2 Wymieszać składnik A mieszadłem elektrycznym (maks. 300 obr/min), stopniowo dodawać utwardzacz w odpowiedniej proporcji i mieszać intensywnie ( obr/min) do uzyskania jednorodnej mieszanki, jednak nie krócej niż 3 minuty. Należy uważać aby nie napowietrzyć mieszanki Powłoki Wybór metody nanoszenia warunkuje otrzymanie gładkiej powłoki o jednolitej grubości warstwy. Nanoszenie natryskiem daje najlepsze wyniki. Dodatek rozcieńczalnika obniża stabilność i grubość suchej warstwy. Przy nanoszeniu pędzlem lub wałkiem, konieczne mogą dodatkowe czynności w celu osiągnięcia wymaganej grubości suchej warstwy. Przed przystąpieniem do aplikacji wskazane jest wykonanie pola próbnego w warunkach budowy, w celu upewnienia się, że, nanoszenie materiału wybraną techniką zapewni oczekiwany efekt. Pędzlem lub wałkiem Zgodnie z wytycznymi ZTV-KOR Kable nanoszenie pędzlem jest preferowane. W przypadku jasnych i intensywnych barw konieczne może być dwukrotne naniesienie powłoki wierzchniej. Sika Cable Flex 1 i Sika Cable Flex 2 Sposób aplikacji jest zależny od szczegółów projektu. Podłoże stalowe musi być zagruntowane Sika Cable FE Primer a ze stali ocynkowanej Sika Cable ZN Primer. Narzędzia należy od razu po użyciu umyć rozcieńczalnikiem EG. Utwardzony materiał można usunąć jedynie mechanicznie. Minimalny 24 godziny w +20 C 3/5

4 Wiązanie materiału Czas utwardzania Stopień 6 wyschnięcia wg DIN materiał osiąga po: Grubość suchej warstwy +10 C +23 C Sika Cable EP Primer 80 µm 10 godz. 3,5 godz. Sika Cable ZN Primer 80 µm 12 godz. 6 godz. Sika Cable TOP µm 20 godz. 15 godz. Sika Cable TOP 2 80 µm 15 godz. 6 godz. Twardość Shore a A Materiał Twardość Shore a A Sika Cable Flex Sika Cable Flex Końcowe utwardzenie Uwaga Zależnie od grubości warstwy I temperatury, końcowe utwardzenie następuje po 1 2 tygodni Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. Ochrona zdrowia i środowiska Warunki BHP Ochrona środowiska Podczas pracy obowiązują: ubranie, rękawice i okulary ochronne. W pomieszczeniach zamkniętych należy zapewnić odpowiednią wentylację i nie zbliżać się z ogniem ani narzędziami iskrzącymi. W razie kontaktu materiału z oczami, błonami śluzowymi lub długotrwałego kontaktu ze skórą płukać dużą ilością letniej, czystej wody a następnie skonsultować się z lekarzem. Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, a także dane dotyczące ekologii, właściwości toksykologicznych materiału itp. dostępne są w Karcie Charakterystyki Preparatu Niebezpiecznego dostępnej na żądanie. W stanie płynnym, nieutwardzonym materiał może spowodować zanieczyszczenie wody. Pozostałości nie należy usuwać do kanalizacji, cieków wodnych i gleby. Należy zawsze doprowadzić do utwardzenia resztek materiału. 4/5

5 Construction Uwagi prawne Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie internetowej które stanowią integralną część wszystkich umów zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie. Sika Poland Sp. z o.o. ul. Karczunkowska Warszawa Polska Tel Fax sika.poland@pl.sika.com 5/5
