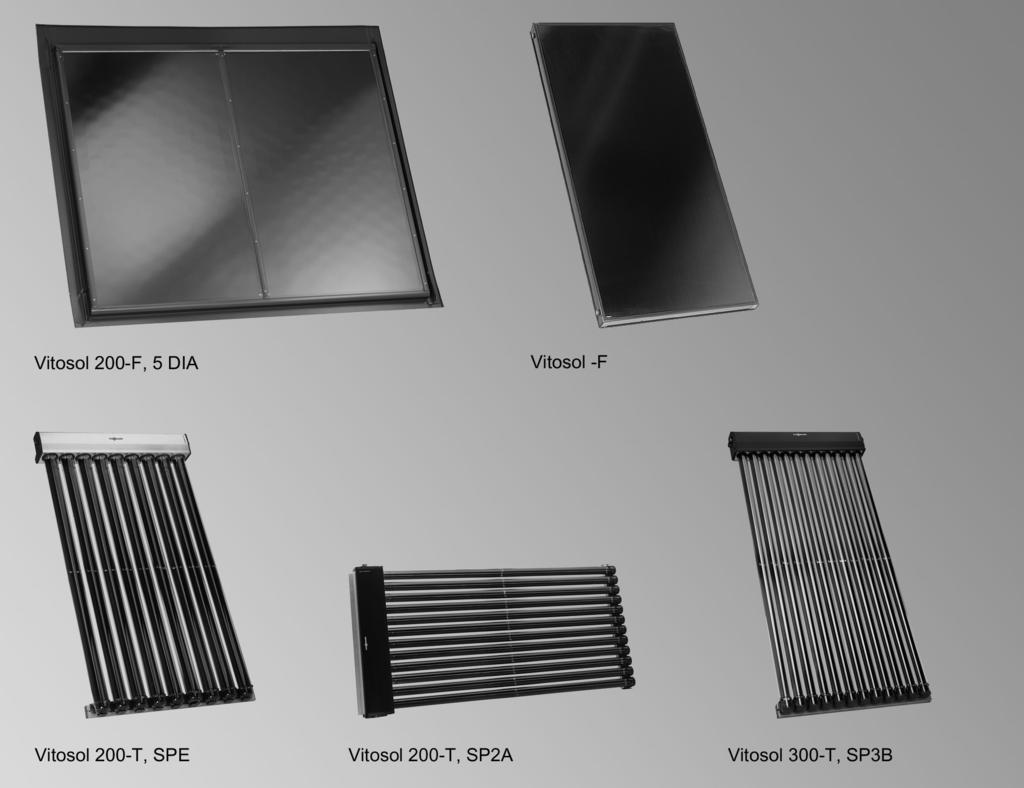

1 VIESMNN VITOSOL Wytyczne projektowe VITOSOL 100-F Kolektor płaski, typ SV i SH do montażu na płaskich i pochyłych dachach oraz do montażu wolnostojącego, typ SH również do montażu na fasadach VITOSOL 200-F Kolektor płaski, typ SVE do montażu na płaskich i pochyłych dachach oraz do montażu wolnostojącego, VITOSOL 200-F Wielkopowierzchniowy kolektor płaski, typ 5DI do integracji z dachem na dachach pochyłych z pokryciem dachówkowym VITOSOL 200-F, 300-F Kolektor płaski, typ SV i SH do montażu na dachach płaskich i pochyłych, do integracji z dachem oraz montażu wolnostojącego typ SH również do montażu na fasadach VITOSOL 200-T Typ SP2 do montażu na dachach płaskich i pochyłych, fasadach oraz do montażu wolnostojącego VITOSOL 200-T Typ SPE do montażu na dachach płaskich i pochyłych oraz do montażu wolnostojącego 5/2013

2 VITOSOL 300-T Typ SP3B do montażu na dachach płaskich i pochyłych oraz do montażu wolnostojącego

3 Spis treści Spis treści 1. Podstawy 1. 1 sortyment kolektorów firmy Viessmann Parametry kolektorów... 8 Definicje powierzchni... 8 Sprawność kolektorów... 8 Pojemność cieplna Temperatura postojowa Wydajność produkcji pary DPL Stopień pokrycia zapotrzebowania na energię przez systemy solarne Skierowanie, nachylenie i zacienienie powierzchni odbiorczej Nachylenie powierzchni odbiorczej Skierowanie powierzchni odbiorczej Unikanie zacienienia powierzchni odbiorczej Vitosol 100-F, typ SV1 i SH Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-F, typ SVE 3. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-F, typ SV2 i SH Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-F, typ 5DI 5. 1 Opis wyrobu Zalety Stan fabryczny / dostawy Dane techniczne Potwierdzenie zgodności Vitosol 300-F, typ SV3 i SH Opis wyrobu Zalety Stan fabryczny Dane techniczne Potwierdzenie zgodności Vitosol 200-T, typ SP Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-T, typ SPE 8. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 300-T, typ SP3B 9. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Regulatory systemów solarnych Moduł regulatora systemów solarnych, typ SM1, nr katalog Dane techniczne Stan wysyłkowy Potwierdzona jakość Vitosolic 100, typ SD1, nr katalog. Z Dane techniczne Stan wysyłkowy Potwierdzona jakość VITOSOL VIESMNN 3

4 Spis treści (ciąg dalszy) Vitosolic 200, typ SD4, nr katalog. Z Dane techniczne Stan wysyłkowy Potwierdzona jakość Funkcje Przyporządkowanie do regulatorów solarnych Ogranicznik temperatury wody w podgrzewaczu Funkcja chłodzenia kolektora Vitosolic 100 i Funkcja chłodzenia odwróconego kolektora Vitosolic 100 i Wyłączanie awaryjne kolektora Ograniczenie temperatury minimalnej kolektora Funkcja okresowego działania Funkcja chłodzenia regulatora Vitosolic 200 (tylko w instalacjach z jednym odbiornikiem) Funkcja zabezpieczenia przed zamarznięciem Funkcja termostatu w module regulatora systemów solarnych oraz regulatorze Vitosolic Funkcja termostatu, regulacja ΔT i zegary sterujące przy Vitosolic Regulacja obrotów w module regulatora systemów solarnych Regulacja obrotów przy Vitosolic Regulacja obrotów przy Vitosolic Bilans cieplny w module regulatora systemów solarnych oraz regulatorze Vitosolic Bilans cieplny przy Vitosolic Ograniczenie dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy przy module regulatora systemów solarnych Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Ograniczenie dogrzewu przez kocioł grzewczy przy wspomaganiu ogrzewania pomieszczeń i module regulatora systemów solarnych Funkcja dodatkowa podgrzewu wody użytkowej przy module regulatora systemów solarnych Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic Zewnętrzny wymiennik ciepła przy module regulatora systemów solarnych Zewnętrzny wymiennik ciepła przy regulatorze Vitosolic Zewnętrzny wymiennik ciepła przy regulatorze Vitosolic Obejścia wężownicy podgrzewacza w Vitosolic Przekaźniki równoległe przy regulatorze Vitosolic Podgrzewacz 2 (do 4) wł. przy regulatorze Vitosolic Ładowanie podgrzewacza przy regulatorze Vitosolic Układ preferencji podgrzewacza przy regulatorze Vitosolic Wykorzystanie nadwyżek ciepła przy regulatorze Vitosolic Ładowanie wahadłowe Rozruch przekaźnika przy module regulatora systemów solarnych Rozruch przekaźnika przy regulatorze Vitosolic Karta SD w regulatorze Vitosolic Wyposażenie dodatkowe Przyporządkowanie do regulatorów solarnych Stycznik pomocniczy Zanurzeniowy czujnik temperatury Zanurzeniowy czujnik temperatury Czujnik temperatury cieczy w kolektorze Tuleja zanurzeniowa ze stali nierdzewnej Ciepłomierz Czujnik nasłonecznienia Wyświetlacz informacyjny Zabezpieczający ogranicznik temperatury Regulator temperatury jako czujnik temperatury (ograniczenie maksymalne) Regulator temperatury Regulator temperatury Pojemnościowy podgrzewacz wody Vitocell 100-U, typ CVU Vitocell 100-B, typ CVB Vitocell 100-V, typ CVS Vitocell 100-V, typ CVW Zestaw solarnych wymienników ciepła Vitocell 300-B, typ EVB Vitocell 140-E, typ SEI i Vitocell 160-E, typ SES VIESMNN VITOSOL

5 Spis treści (ciąg dalszy) Vitocell 340-M, typ SVK i Vitocell 360-M, typ SVS Vitocell 100-V, typ CV Vitocell 300-V, typ EVI Moduł świeżej wody Wyposażenie dodatkowe instalacji 13. Wskazówki projektowe dotyczące montażu 14. Wskazówki projektowe dotyczące montażu na dachach pochyłych montaż na dachu 15. Wskazówki projektowe dotyczące montażu na dachach pochyłych integracja z dachem 16. Wskazówki projektowe dotyczące montażu na dachach płaskich Zestaw pompowy Solar-Divicon i solarne odgałęzienie pompowe Wersje Budowa Odstępy Dane techniczne Przyłącze (trójnik) Przewód przyłączeniowy Zestaw montażowy przewodu przyłączeniowego Odpowietrznik ręczny Separator powietrza Odpowietrznik automatyczny (z trójnikiem) Przewód przyłączeniowy Przewód zasilania i przewód powrotny po stronie solarnej Wyposażenie dodatkowe do podłączania odcinków przewodów zasilania i powrotu obiegu solarnego Zestaw łączący Zestaw przyłączeniowy Zestaw przyłączeniowy z pierścieniową złączką zaciskową rmatura do napełniania Pompa ręczna do napełniania układu solarnego Solarne naczynie wzbiorcze Budowa i działanie Dane techniczne Chłodnica stagnacyjna Termostatyczny automat mieszający drogowy zawór przełączny Wkręcane przyłącze cyrkulacji Strefy obciążenia śniegowego i wiatrowego Odległość od krawędzi dachu Układanie przewodów rurowych Uziemienie/odgromnik instalacji solarnej Instalacja cieplna Przewody solarne Mocowanie kolektora Montaż na dachu Integracja z dachem Montaż na dachach płaskich Montaż na fasadzie Montaż na dachu za pomocą kotew krokwi Informacje ogólne Kolektory płaskie Vitosol-F Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 i Vitosol 300-T, typ SP3B. 119 Rurowe kolektory próżniowe Vitosol 200-T, typ SPE Podstawa na dachu pochyłym Montaż na dachu z użyciem haków do krokwi Informacje ogólne Kolektory płaskie Vitosol-F Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 i Vitosol 300-T, typ SP3B. 122 Rurowe kolektory próżniowe Vitosol 200-T, typ SPE Montaż na dachu za pomocą haków dachowych Informacje ogólne Kolektory płaskie Vitosol-F Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 i Vitosol 300-T, typ SP3B. 126 Rurowe kolektory próżniowe Vitosol 200-T, typ SPE Integracja z dachem przy wykorzystaniu ramy pokrycia Integracja z dachem przy wykorzystaniu ramy pokrycia i osłony bocznej Wersje montażu Wymagana powierzchnia dachu Przepust dachowy na przewody solarne Montaż kratek przeciwśniegowych Ustalanie odstępu między rzędami kolektorów z VITOSOL VIESMNN 5

6 Spis treści (ciąg dalszy) Kolektory płaskie Vitosol-F (na stojakach) Wsporniki kolektora z regulacją kąta nachylenia Wsporniki kolektora ze stałym kątem nachylenia Rurowe kolektory próżniowe Vitosol 200-T i Vitosol 300-T (na stojakach) Wsporniki kolektora z regulacją kąta nachylenia Wsporniki kolektora ze stałym kątem nachylenia Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 i typ SPE (w pozycji poziomej) Wskazówki projektowe dotyczące montażu na fasadzie 18. Wskazówki projektowe i eksploatacyjne Kolektory płaskie Vitosol-F, typ SH Wsporniki kolektora kąt ustawienia γ 10 do Rurowe kolektory próżniowe Vitosol 200-T, typ SP Wymiarowanie instalacji solarnej Instalacja do podgrzewu wody użytkowej Instalacja do podgrzewu wody użytkowej i wspomagania ogrzewania pomieszczeń Instalacja do podgrzewu wody w basenie wymiennik ciepła i kolektor Sposoby eksploatacji instalacji solarnej Przepływ objętościowy w polu kolektorów Wybór sposobu eksploatacji Przykłady instalacji (przyłącze hydrauliczne) Vitosol-F, typ SV i SH Sposób eksploatacji high-flow przyłączenie jednostronne Sposób eksploatacji high-flow przyłączenie naprzemienne Sposób eksploatacji low-flow przyłączenie jednostronne Sposób eksploatacji low-flow przyłączenie naprzemienne Przykłady instalacji Vitosol 200-T, typ SPE Montaż pionowy na dachu pochyłym, montaż na stojakach i w pozycji poziomej 146 Poziomy montaż na dachach pochyłych Przykłady instalacji Vitosol 200-T, typ SP Montaż pionowy na dachu pochyłym, montaż na stojakach i w pozycji poziomej 148 Poziomy montaż na dachach pochyłych i na fasadach Przykłady instalacji Vitosol 300-T, typ SP3B Montaż pionowy na dachu pochyłym i montaż na stojakach Opór przepływu instalacji solarnej Opór przepływu przewodów zasilania i powrotnego po stronie solarnej Opór przepływu Vitosol-F, typ SV i SH Opór przepływu Vitosol 200-T i Vitosol 300-T Prędkość przepływu i opór przepływu Prędkość przepływu Opór przepływu przewodów rurowych Projektowanie pompy obiegowej Odpowietrzanie Techniczne wyposażenie zabezpieczające Stagnacja w instalacjach solarnych Naczynie wzbiorcze Zawór bezpieczeństwa Zabezpieczający ogranicznik temperatury Funkcja dodatkowa podgrzewu wody użytkowej Podłączenie cyrkulacji i termostatyczny automat mieszający Zastosowanie zgodne z przeznaczeniem informacje dodatkowe Programy wspierające, zezwolenia i ubezpieczenie Słownik Wykaz haseł VIESMNN VITOSOL

7 Podstawy Termiczne instalacje solarne stanowią zwłaszcza w połączeniu z instalacją grzewczą firmy Viessmann optymalne rozwiązanie systemowe, służące do podgrzewu wody użytkowej i basenowej, wspomagania ogrzewania pomieszczeń i innych zastosowań. W niniejszych wytycznych projektowych zebrano całą dokumentację techniczną potrzebnych elementów, a także wskazówki dotyczące zwłaszcza planowania i projektowania instalacji w domach jednorodzinnych. Niniejsze wytyczne projektowe stanowią odniesione do konkretnego produktu uzupełnienie podręcznika planowania Kolektory słoneczne firmy Viessmann. Podręcznik ten można otrzymać w formie drukowanej od doradcy handlowego firmy Viessmann lub pobrać w formie elektronicznej ze strony internetowej Viessmann ( Ponadto można tam również znaleźć elektroniczne pomoce, dotyczące mocowania kolektora i utrzymania ciśnienia w instalacjach solarnych sortyment kolektorów firmy Viessmann Płaskie i rurowe kolektory próżniowe firmy Viessmann przeznaczone są do podgrzewu wody użytkowej i basenowej, wspomagania ogrzewania pomieszczeń oraz do wytwarzania ciepła technologicznego. Zamiana światła na ciepło w absorberze jest w obu typach kolektorów identyczna. Kolektory płaskie można łatwo i bezpiecznie instalować na dachach domów lub też w połaciach dachowych. Coraz częściej kolektory montowane są również na fasadach lub w formie wolnostojącej. Kolektory płaskie są tańsze niż rurowe kolektory próżniowe. Używa się ich do podgrzewu wody użytkowej i basenowej oraz do wspomagania ogrzewania pomieszczeń. W rurowym kolektorze próżniowym absorber wbudowany jest podobnie jak w termosach w próżniową rurę szklaną. Próżnia wykazuje dobre właściwości termoizolacyjne. Dzięki temu straty ciepła są mniejsze niż w przypadku kolektorów płaskich, zwłaszcza przy wysokich temperaturach wewnętrznych i niskich temperaturach zewnętrznych, czyli w warunkach, jakich należy oczekiwać w przypadku ogrzewania lub klimatyzacji budynku. W rurowych kolektorach próżniowych firmy Viessmann każda rura próżniowa zamontowana jest w sposób obrotowy. Dzięki temu absorber może zostać optymalnie skierowany w stronę słońca nawet w przypadku niekorzystnego położenia montażowego. Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 i typ SPE wyposażone w rurki cieplne (heat pipe) mogą być montowane na dachach płaskich również w pozycji leżącej. Uzysk energii na m 2 powierzchni kolektora jest w tym przypadku wprawdzie nieco mniejszy, ale może to być zniwelowane przez zastosowanie odpowiednio dużej powierzchni kolektora. W celu porównania uzysku energii zaleca się stosowanie programu obliczeniowego ESOP firmy Viessmann. Kolektory płaskie nie mogą być montowane w pozycji leżącej, ponieważ nie jest wówczas możliwe samoczynne oczyszczanie szklanej pokrywy przez deszcz, przez co utrudniona jest wentylacja kolektora. Vitosol-F, typ SH oraz Vitosol 200-T, typ SP2 mogą być montowane również na fasadach. W przypadku montażu równolegle do fasady (ustawienie w kierunku południowym) kolektor odbiera w skali roku średnio o ok. 30% mniej promieniowania niż w przypadku kolektorów ustawionych pod kątem 45. Jeśli główne wykorzystanie kolektora przypada na okres przejściowy lub zimę (wspomaganie ogrzewania pomieszczeń), to w sprzyjających warunkach możliwe jest osiągnięcie nawet większych uzysków energii z kolektorów. Należy mieć na uwadze, że montaż na fasadach podlega pewnym wymogom prawnym. Zasady budowy instalacji kolektorowych zawarto w Regułach technicznych stosowania oszkleń podpartych liniowo (TRLV), wydanych przez Niemiecki Instytut Techniki Budowlanej (DIBT) patrz rozdział Wytyczne techniczne. VITOSOL VIESMNN 7

8 Podstawy (ciąg dalszy) Parametry kolektorów Definicje powierzchni Kolektor płaski Rurowy kolektor próżniowy C B C B Powierzchnia brutto Opisuje wymiary zewnętrzne (długość x szerokość) kolektora. Jest ona decydująca przy planowaniu montażu oraz potrzebnej powierzchni dachu, a także przy składaniu wniosku o dofinansowanie z większości programów pomocy i wspierania inwestycji. Powierzchnia absorbera B Selektywnie powleczona powierzchnia metalowa, wbudowana w kolektor. Powierzchnia czynna absorbera C Powierzchnia czynna absorbera jest wielkością techniczną, istotną z punktu widzenia projektowania instalacji solarnej i stosowania programów do projektowania. Kolektor płaski: Powierzchnia pokrywy kolektora, przez którą może przenikać promieniowanie słoneczne. Rurowy kolektor próżniowy: Suma przekrojów podłużnych poszczególnych rur próżniowych. U góry i na dole rur próżniowych znajdują się niewielkie obszary bez powierzchni absorbera, dlatego powierzchnia czynna absorbera w tego typu urządzeniach jest nieco większa niż powierzchnia absorbera. Sprawność kolektorów Współczynnik sprawności kolektora (patrz rozdział Dane techniczne dot. odpowiedniego kolektora) określa, jaka część promieniowania słonecznego padająca na powierzchnię czynną absorbera zamieniana jest na użytkową energię cieplną. Współczynnik sprawności zależy między innymi od stanu roboczego kolektora. Sposób jego wyznaczania jest taki sam dla wszystkich typów kolektora. Część promieniowania słonecznego padającego na kolektor jest tracona na skutek odbić i absorpcji na szklanej szybie kolektora, a także odbić od absorbera. Na podstawie relacji promieniowania padającego na kolektor oraz mocy promieniowania zamienianego na absorberze w ciepło można obliczyć sprawność optyczną η 0. W trakcie nagrzewania się kolektor oddaje część ciepła do otoczenia na skutek przewodnictwa cieplnego materiału kolektora, promieniowania cieplnego oraz konwekcji. Straty te uwzględnione są poprzez współczynniki strat ciepła k 1 i k 2 oraz różnicę temperatur ΔT (podawaną w K) między absorberem a otoczeniem: k ŋ = ŋ 1. ΔT k - 2. ΔT² - 0 Eg Eg Charakterystyki współczynnika sprawności Sprawność optyczna η 0 oraz współczynniki strat ciepła k 1 i k 2 w połączeniu z różnicą temperatur ΔT i natężeniem promieniowania E g są wystarczające do tego, aby wyznaczyć charakterystykę współczynnika sprawności. Maksymalna sprawność osiągana jest wówczas, gdy różnica między temperaturą absorbera a temperaturą zewnętrzną wynosi ΔT, a straty termiczne są równe 0. Im bardziej rośnie temperatura kolektora, tym większe są straty ciepła i tym mniejszy jest współczynnik sprawności. Na podstawie charakterystyk współczynnika sprawności można odczytać typowe obszary robocze kolektora. Z tego wynikają możliwości zastosowania kolektora. Typowe obszary robocze (patrz poniższy wykres): 1 Instalacja solarna ciepłej wody użytkowej przy niskim stopniu pokrycia zapotrzebowania 2 Instalacja solarna ciepłej wody użytkowej przy wysokim stopniu pokrycia zapotrzebowania 3 Instalacja solarna ciepłej wody użytkowej i wspomagania ogrzewania pomieszczeń 4 Instalacja solarna ciepła technologicznego/klimatyzacji 8 VIESMNN VITOSOL

9 Podstawy (ciąg dalszy) Kolektory płaskie Vitosol 100-F, typ SV1/SH1 Współczynnik sprawności 0,80 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K Vitosol 200-F, typ 5DI Współczynnik sprawności 0,80 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K 1 Vitosol 200-F, typ SVE Vitosol 300-F, typ SV3/SH3 Współczynnik sprawności 0,80 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K Współczynnik sprawności 0,80 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K Vitosol 200-F, typ SV2/SH2 Współczynnik sprawności 0,80 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K VITOSOL VIESMNN 9

10 Podstawy (ciąg dalszy) 1 Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 Współczynnik sprawności 0,80 1 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K Vitosol 300-T, typ SP3B Współczynnik sprawności 0,80 1 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K Vitosol 200-T, typ SPE Współczynnik sprawności 0,80 1 0,70 0,60 0,50 0,40 0,30 0, Różnica temperatur (otoczenie absorbera) w K Pojemność cieplna Pojemność cieplna w kj/(m 2 K) określa ilość ciepła, jaką przyjmuje kolektor na m 2 i K. Ciepło to dostępne jest dla systemu jedynie w niewielkim zakresie. Temperatura postojowa Temperatura postojowa to maksymalna temperatura, jaką może osiągnąć kolektor przy promieniowaniu 1000 W/m 2. Wydajność produkcji pary DPL Wydajność produkcji pary w W/m 2 określa maksymalną wydajność, z jaką w ramach odparowywania przy stagnacji kolektor produkuje parę i oddaje ją do systemu. Jeśli ciepło nie jest odprowadzane z kolektora, nagrzewa się on do temperatury postojowej. W tym stanie straty termiczne są tak samo duże jak pobrana moc promieniowania. 10 VIESMNN VITOSOL

11 Podstawy (ciąg dalszy) Stopień pokrycia zapotrzebowania na energię przez systemy solarne Stopień pokrycia zapotrzebowania na energię przez systemy słoneczne w % B Ilość energii cieplnej (zysk) w kwh/(m² a) 600 Stopień pokrycia zapotrzebowania na energię przez systemy solarne podaje w procentach roczny udział energii przez nie dostarczonej w stosunku do energii potrzebnej do podgrzewu wody użytkowej lub ogrzewania pomieszczeń. Planowanie instalacji solarnej zawsze wiąże się z osiągnięciem kompromisu pomiędzy uzyskiem energii a stopniem pokrycia zapotrzebowania na energię przez systemy solarne. Im większy jest stopień pokrycia zapotrzebowania, tym więcej zaoszczędzi się konwencjonalnej energii. Wiążą się z tym jednak nadmiary ciepła w okresie letnim. Oznacza to średnio niższą sprawność kolektorów i automatycznie mniejszy uzysk energii (ilość energii w kwh) na m 2 powierzchni absorbera. 1 Standardowy projekt podgrzewu wody użytkowej w domu jednorodzinnym B Standardowy projekt dla dużych instalacji solarnych 1.3 Skierowanie, nachylenie i zacienienie powierzchni odbiorczej Nachylenie powierzchni odbiorczej Uzysk energii solarnej zmienia się w zależności od nachylenia i ukierunkowania powierzchni kolektora. Przy nachylonej powierzchni odbiorczej zmieniają się kąt padania promieniowania, natężenie promieniowania, a tym samym również ilość pochłanianej energii. Energia ta jest największa, gdy promieniowanie pada na powierzchnię odbiorczą pod kątem prostym. Ponieważ na naszych szerokościach geograficznych taki przypadek nigdy nie występuje (w odniesieniu do położenia poziomego), uzysk energii można zoptymalizować przez odpowiednie nachylenie powierzchni odbiorczej. W Niemczech na powierzchnię odbiorczą o nachyleniu 35 przy ustawieniu w kierunku południowym trafia o ok. 12% więcej energii (w porównaniu z położeniem poziomym). Skierowanie powierzchni odbiorczej Kolejnym czynnikiem wpływającym na obliczenie oczekiwanej ilość energii jest skierowanie powierzchni odbiorczej. Na półkuli północnej optymalne jest skierowanie tej powierzchni na południe. Na poniższej ilustracji pokazano wpływ skierowania i nachylenia powierzchni odbiorczej na uzysk energii solarnej. W porównaniu z powierzchnią poziomą zyski energii mogą być większe lub mniejsze. Między południowym wschodem a południowym zachodem oraz przy kątach nachylenia z przedziału od 25 do 70 można zdefiniować zakres optymalnego uzysku energii przez instalację solarną. Większe odchylenia, np. w przypadku montażu na fasadzie, można skompensować przez zastosowanie odpowiednio większej powierzchni kolektora. ±0% ±0% -15% +10% +5% +10% -15% +5% -40% -20% -25% Zachód Południe Południowy zachód -20% -40% -25% Południe Wschód Południowy wschód VITOSOL VIESMNN 11

12 Podstawy (ciąg dalszy) 1 Unikanie zacienienia powierzchni odbiorczej Patrząc z poziomu kolektora skierowanego na południe, zalecamy, aby obszar między południowym wschodem a południowym zachodem nie wykazywał żadnego zacienienia (kąt względem powierzchni poziomej: maks. 20 ). Należy przy tym pamiętać, że instalacja będzie pracować dłużej niż 20 lat i w tym okresie może nastąpić np. znaczny przyrost wysokości drzew VIESMNN VITOSOL

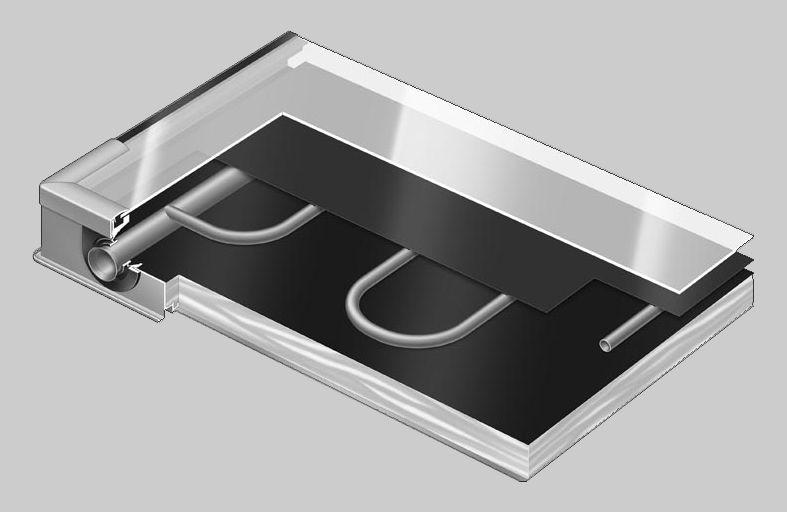

13 Vitosol 100-F, typ SV1 i SH1 2.1 Opis wyrobu Selektywnie powlekany absorber kolektora Vitosol 100 F, typ SV1/ SH1, gwarantuje wysoką absorpcję promieniowania słonecznego. Rura miedziana ułożona meandrycznie zapewnia równomierny odbiór ciepła na płycie absorbera. Obudowa kolektora jest zaizolowana termicznie, odporna na temperaturę i posiada pokrywę ze szkła solarnego o niewielkiej zawartości żelaza. Elastyczne rury łączące, uszczelnione za pomocą pierścieni samouszczelniających, odpowiadają za bezpieczne połączenie równoległe do 12 kolektorów. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. Kolektor Vitosol 100-F, typ SV1B/SH1B ze specjalną powłoką absorbera został zaprojektowany do pracy na terenach położonych w pobliżu wybrzeża (patrz rozdział Dane techniczne ). 2 Osłona ze szkła solarnego, 3,2 mm B luminiowy kątownik osłonowy C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z wełny mineralnej G Rama profilowana z aluminium H Stalowa blacha denna z powłoką aluminiowo-cynkową Zalety Wysokowydajny kolektor płaski po atrakcyjnej cenie. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Możliwość uniwersalnego zastosowania z montażem na dachu i montażem wolnostojącym pionowo (typ SV) i poziomo (typ SH). Typ SH nadaje się do montażu na fasadach. Wysoka sprawność dzięki selektywnie pokrytemu absorberowi oraz przykryciu kolektora szybą ze szkła solarnego o niewielkiej zawartości żelaza. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. Stan wysyłkowy Vitosol 100-F dostarczany jest w stanie gotowym do przyłączenia. VITOSOL VIESMNN 13

14 Vitosol 100-F, typ SV1 i SH1 (ciąg dalszy) 2.2 Dane techniczne Kolektor Vitosol 100-F dostępny jest z 2 różnymi powłokami absorbera. Typ SV1B/SH1B wyposażono w specjalną powłokę absorbera, umożliwiającą stosowanie kolektorów na terenach położonych w pobliżu wybrzeża. Wskazówka Firma Viessmann nie odpowiada za stosowanie na tych terenach kolektorów typu SV1/SH1. 2 Odległość od wybrzeża: do 100 m: stosować wyłącznie typ SV1B/SH1B od 100 do 1000 m: zaleca się stosowanie typu SV1B/SH1B Typ SV1 SH1 SV1B SH1B Powierzchnia brutto m 2 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Powierzchnia całkowita absorbera m 2 2,33 Pozycja montażowa (patrz poniższy rysunek) (montaż na dachu), C, D B(montaż na dachu), C, D, E (montaż na dachu), C, D B(montaż na dachu), C, D, E Odległość między kolektorami mm 21 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 76 75,4 Współczynnik straty ciepła k 1 W/(m 2 K) 4,14 4,15 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0108 0,0114 Pojemność cieplna kj/(m 2 K) 4,7 4,5 Masa kg 41,5 43,9 Zawartość płynu litry 1,48 2,33 1,67 2,33 (czynnik grzewczy) Dop. ciśnienie robocze bar/mpa 6/0,6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm 22 B C E D 14 VIESMNN VITOSOL

15 Vitosol 100-F, typ SV1 i SH1 (ciąg dalszy) KV KR Typ SV1/SV1B KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) KV KR Typ SH1/SH1B KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) 2.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 15

16 Vitosol 200-F, typ SVE 3.1 Opis wyrobu Selektywnie powlekany absorber kolektora Vitosol 200-F, typ SVE gwarantuje wysoką absorpcję promieniowania słonecznego. Rura miedziana ułożona meandrycznie zapewnia równomierny odbiór ciepła na płycie absorbera. Obudowa kolektora jest zaizolowana termicznie, odporna na temperaturę i posiada pokrywę ze szkła solarnego o niewielkiej zawartości żelaza z powłoką antyrefleksyjną po stronie wewnętrznej. Elastyczne rury łączące, uszczelnione za pomocą pierścieni samouszczelniających, odpowiadają za bezpieczne połączenie równoległe do 12 kolektorów. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. 3 B C D E F G H Pokrywa ze szkła solarnego z powłoką antyrefleksyjną po stronie wewnętrznej, 3,2 mm B luminiowy kątownik osłonowy C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z wełny mineralnej G Rama profilowana z aluminium H Stalowa blacha denna z powłoką aluminiowo-cynkową Zalety Wysokowydajny kolektor płaski w atrakcyjnej cenie. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu lub montażu wolnostojącego. Wysoka sprawność dzięki selektywnemu pokryciu absorbera oraz przykryciu kolektora szybą ze szkła solarnego o niewielkiej zawartości żelaza z powłoką antyrefleksyjną po stronie wewnętrznej. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. Stan wysyłkowy Vitosol 200-F dostarczany jest w stanie gotowym do przyłączenia. 16 VIESMNN VITOSOL

17 Vitosol 200-F, typ SVE (ciąg dalszy) 3.2 Dane techniczne Wskazówka Firma Viessmann nie ponosi odpowiedzialności za stosowanie kolektorów w rejonie wybrzeża. Zachować minimalną odległość wynoszącą 1000 m. Powierzchnia brutto m 2 2,50 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Pozycja montażowa (patrz poniższy rysunek) (montaż na dachu), B, C Powierzchnia całkowita absorbera m 2 2,32 Wymiary Szerokość mm 1056 Wysokość mm 2380 Głębokość mm 72 Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 82,7 Współczynnik straty ciepła k 1 W/(m 2 K) 3,721 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,019 Pojemność cieplna kj/(m 2 K) 5,57 Masa kg 41,3 Zawartość płynu litry 2,03 (czynnik grzewczy) Dop. ciśnienie robocze bar/mpa 6 Maks. temperatura postojowa C 220 Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm KV B C KR KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) 3.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN VITOSOL VIESMNN 17

18 Vitosol 200-F, typ SVE (ciąg dalszy) Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 3 18 VIESMNN VITOSOL

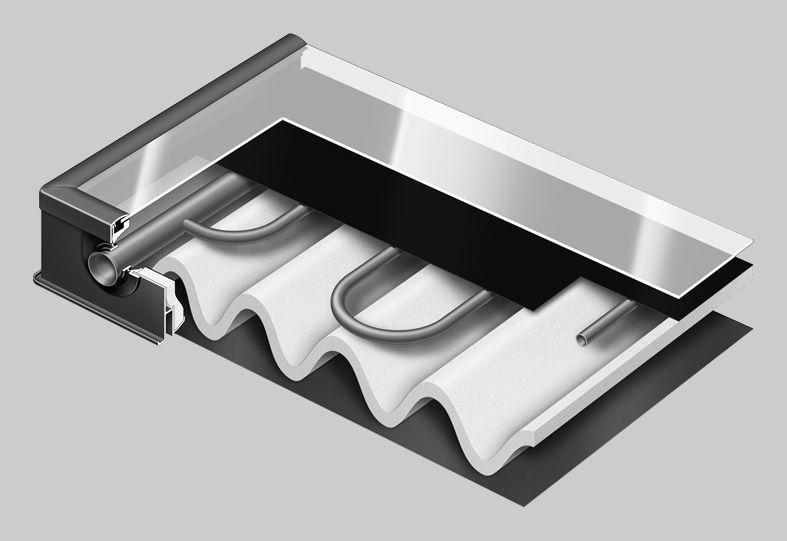

19 Vitosol 200-F, typ SV2 i SH2 4.1 Opis wyrobu Głównym elementem kolektora Vitosol 200-F, typ SV2/SH2, jest selektywnie powlekany absorber. Zapewnia on wysoką absorpcję promieniowania słonecznego przy jednoczesnej niewielkiej emisji promieniowania cieplnego. Na płycie absorbera zainstalowano meandrową rurkę miedzianą, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej jakości izolacja cieplna jest odporna na wysokie temperatury robocze kolektora i nie przepuszcza szkodliwych gazów. Kolektor przykryty jest szybą ze specjalnego szkła solarnego. Szyby takie cechuje zmniejszona zawartość tlenków żelaza, co pozwala to na zminimalizowanie odbić promieni słonecznych docierających do kolektora. Możliwe jest połączenie do 12 kolektorów w jedno pole kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. Kolektor Vitosol 200-F, typ SV2B/SH2B ze specjalną powłoką absorbera został zaprojektowany do pracy na terenach położonych w pobliżu wybrzeża (patrz rozdział Dane techniczne ). B C D E F G H 4 K Pokrywa ze szkła antyrefleksyjnego, 3,2 mm B Listwa maskująca z aluminium C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z pianki z żywicy melaminowej G Izolacja cieplna z pianki z żywicy melaminowej H luminiowy profil ramy w kolorze RL 8019 K Stalowa blacha denna z powłoką aluminiowo-cynkową Zalety Wysokowydajny kolektor płaski z selektywnie powlekanym absorberem. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Możliwość uniwersalnego zastosowania z montażem na dachu i montażem wolnostojącym pionowo (typ SV) i poziomo (typ SH). Typ SH nadaje się do montażu na fasadach. trakcyjne wzornictwo kolektora, obudowa w kolorze RL 8019 (brązowy). Na życzenie dostarczamy ramę w każdym z kolorów skatalogowanych w systemie RL. Selektywna powłoka absorbera, bardzo skuteczna izolacja cieplna i pokrywa ze szkła solarnego o niewielkiej zawartości żelaza maksymalizują wykorzystanie energii słonecznej. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. VITOSOL VIESMNN 19

20 Vitosol 200-F, typ SV2 i SH2 (ciąg dalszy) Stan wysyłkowy Vitosol 200-F dostarczany jest w stanie gotowym do przyłączenia. Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-F (pakiety) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów) VIESMNN VITOSOL

21 Vitosol 200-F, typ SV2 i SH2 (ciąg dalszy) 4.2 Dane techniczne Kolektor Vitosol 200-F dostępny jest z 2 różnymi powłokami absorbera. Typ SV2B/SH2B wyposażono w specjalną powłokę absorbera, umożliwiającą stosowanie kolektorów na terenach położonych w pobliżu wybrzeża. Wskazówka Firma Viessmann nie odpowiada za stosowanie na tych terenach kolektorów typu SV2/SH2. Odległość od wybrzeża: do 100 m: stosować wyłącznie typ SV2B/SH2B od 100 do 1000 m: zaleca się stosowanie typu SV2B/SH2B Typ SV2 SH2 SV2B SH2B Powierzchnia brutto m 2 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Powierzchnia całkowita absorbera m 2 2,33 Pozycja montażowa (patrz poniższy rysunek) (montaż na dachu oraz integracja z dachem), C, D B(montaż na dachu oraz integracja z dachem), C, D, E (montaż na dachu oraz integracja z dachem), C, D B(montaż na dachu oraz integracja z dachem), C, D, E Odległość między kolektorami mm 21 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 79,3 78,3 Współczynnik straty ciepła k 1 W/(m 2 K) 4,04 4,07 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0182 0,016 Pojemność cieplna kj/(m 2 K) 5,0 4,6 Masa kg 41 Zawartość płynu litry 1,83 2,48 1,83 2,48 (czynnik grzewczy) Dop. ciśnienie robocze bar/mpa 6/0,6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm 22 4 B C E D VITOSOL VIESMNN 21

22 Vitosol 200-F, typ SV2 i SH2 (ciąg dalszy) KV KR 4 90 Typ SV2/SV2B KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) KV KR Typ SH2/SH2B KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) 4.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 22 VIESMNN VITOSOL

23 Vitosol 200-F, typ 5DI 5.1 Opis wyrobu Głównym elementem kolektora Vitosol 200-F, typ 5DI, jest absorber z powłoką selektywną. Zapewnia on wysoką absorpcję promieniowania słonecznego przy jednoczesnej niewielkiej emisji promieniowania cieplnego. Na absorberze umieszczono wężownicę z rurki miedzianej, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy pobiera ciepło z absorbera za pośrednictwem rurki miedzianej. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej jakości izolacja cieplna jest odporna na wysokie temperatury robocze kolektora i nie przepuszcza szkodliwych gazów. Kolektor przykryty jest szybą ze specjalnego szkła solarnego. Szyby takie cechuje zmniejszona zawartość tlenków żelaza, co pozwala na zminimalizowanie odbić promieni słonecznych docierających do kolektora. Na tylnej ściance kolektora znajduje się elastyczny, zaizolowany termicznie przewód zasilający i powrotny oraz tuleja zanurzeniowa czujnika temperatury cieczy w kolektorze. Vitosol 200-F, typ 5DI przeznaczony jest do integracji z dachem. F E D C B G H K Rurka przewodu czujnika B Elastyczny przewód przyłączeniowy z izolacją cieplną C Płyta MDF D Izolacja cieplna E Rama usztywniająca F Uszczelka gumowa G Osłona ze szkła solarnego H Nakładka K bsorber Zalety Wielkopowierzchniowy kolektor płaski z powłoką selektywną. Wysoki współczynnik sprawności dzięki wysoko selektywnemu pokryciu absorbera, zintegrowanemu orurowaniu i wysoce skutecznej izolacji cieplnej. Powierzchnia czynna absorbera: 4,75 m 2 Krótki czas montażu dzięki zamontowanej na kolektorze ramie pokrycia do integracji z dachem, elastycznym przewodom przyłączeniowym i uchwytom do podnoszenia. 5 Stan fabryczny / dostawy Kolektor jest dostarczany jako komplet w formie zapakowanej na palecie transportowej wraz z listwami montażowymi, ramą pokrycia, przewodami przyłączeniowymi i uchwytami do podnoszenia. VITOSOL VIESMNN 23

24 Vitosol 200-F, typ 5DI (ciąg dalszy) 5.2 Dane techniczne Dane techniczne Powierzchnia brutto m 2 5,41 Powierzchnia absorbera m 2 4,75 Powierzchnia całkowita absorbera m 2 4,92 Wymiary Szerokość mm 2578 Wysokość mm 2100 Głębokość mm 109 Sprawność optyczna % 78,5 Współczynnik straty ciepła k 1 W/(m 2 K) 4,10 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0065 Pojemność cieplna kj/(m 2 K) 6,4 Masa kg 105 Zawartość płynu litry 4,2 (czynnik grzewczy) Dop. ciśnienie robocze bar/mpa 6/0,6 Maks. temperatura postojowa C 220 Przyłącze Ø mm 22 Wymagania dotyczące podłoża i zakotwienia Konstrukcja dachowa o odpowiedniej stabilności względem możliwej siły wiatru B C D E Kolektor B Rama pokrycia (dachowego) C Rama transportowa D Przyłącza hydrauliczne E Osłona aluminiowa 24 VIESMNN VITOSOL

25 Vitosol 200-F, typ 5DI (ciąg dalszy) 5.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 5 VITOSOL VIESMNN 25

26 Vitosol 300-F, typ SV3 i SH3 6.1 Opis wyrobu Głównym elementem kolektora Vitosol 300-F, typ SV3/SH3, jest selektywnie powlekany absorber oraz pokrywa z szybą antyrefleksyjną. Dzięki takiemu pokryciu znacząco poprawił się współczynnik sprawności optycznej kolektora. bsorber zapewnia wysoką absorpcję promieniowania słonecznego przy niewielkiej emisji promieniowania cieplnego. Na płycie absorbera zainstalowano meandrową rurkę miedzianą, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej klasy izolacja cieplna nie przepuszcza gazów i jest odporna na wysokie temperatury, a także optymalnie dostosowana do wymogów kolektora wysokiej wydajności. Możliwe jest połączenie do 12 kolektorów w jedno pole kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. Kolektor Vitosol 300-F, typ SV3B/SH3B ze specjalną powłoką absorbera został zaprojektowany do pracy na terenach położonych w pobliżu wybrzeża (patrz rozdział Dane techniczne ). B C D E F G H K Pokrywa ze szkła solarnego z powłoką antyrefleksyjną, 3,2 mm B Listwa maskująca z aluminium C Uszczelnienie szyb D bsorber E Meandryczna rura miedziana F Izolacja cieplna z pianki z żywicy melaminowej G Izolacja cieplna z pianki z żywicy melaminowej H luminiowy profil ramy w kolorze RL 8019 K Stalowa blacha denna z powłoką aluminiowo-cynkową 6 Zalety Wysokowydajny kolektor płaski z oszkleniem antyrefleksyjnym. trakcyjne wzornictwo kolektora, obudowa w kolorze RL 8019 (brązowy). Na życzenie dostarczamy ramę w każdym z kolorów skatalogowanych w systemie RL. bsorber wykonany meandrycznie, z wbudowanymi przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Możliwość uniwersalnego zastosowania z montażem na dachu i montażem wolnostojącym pionowo (typ SV) i poziomo (typ SH). Typ SH nadaje się do montażu na fasadach. Wysoki współczynnik sprawności dzięki selektywnie powleczonemu absorberowi oraz pokryciu ze światłoprzepuszczalnego szkła antyrefleksyjnego. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Łatwy w montażu system mocujący Viessmann z zabezpieczonymi przed korozją elementami sprawdzonymi pod względem statycznym, wykonanymi ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. 26 VIESMNN VITOSOL

27 Vitosol 300-F, typ SV3 i SH3 (ciąg dalszy) Stan fabryczny Vitosol 300-F dostarczany jest w stanie gotowym do podłączenia. Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 300-F (pakiety) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (na żądanie). 6 VITOSOL VIESMNN 27

28 Vitosol 300-F, typ SV3 i SH3 (ciąg dalszy) 6.2 Dane techniczne Kolektor Vitosol 300-F dostępny jest z 2 różnymi powłokami absorbera. Typ SV3B/SH3B wyposażono w specjalną powłokę absorbera, umożliwiającą stosowanie kolektorów na terenach położonych w pobliżu wybrzeża. Wskazówka Firma Viessmann nie odpowiada za stosowanie na tych terenach kolektorów typu SV3/SH3. Odległość od wybrzeża: do 100 m: stosować wyłącznie typ SV3B/SH3B od 100 do 1000 m: zaleca się stosowanie typu SV3B/SH3B Typ SV3 SH3 SV3B SH3B Powierzchnia brutto m 2 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 Powierzchnia całkowita absorbera m 2 2,33 Pozycja montażowa (patrz poniższy rysunek) (montaż na dachu oraz integracja z dachem), C, D B(montaż na dachu oraz integracja z dachem), C, D, E (montaż na dachu oraz integracja z dachem), C, D B(montaż na dachu oraz integracja z dachem), C, D, E Odległość między kolektorami mm 21 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 83,4 80,3 Współczynnik straty ciepła k 1 W/(m 2 K) 3,66 3,77 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0169 0,0156 Pojemność cieplna kj/(m 2 K) 5,0 5,0 4,6 4,6 Masa kg 41 Zawartość płynu litry 1,83 2,48 1,83 2,48 (czynnik grzewczy) Dop. ciśnienie robocze bar/mpa 6/0,6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Wydajność produkcji pary Korzystna pozycja montażowa W/m 2 60 Niekorzystna pozycja montażowa W/m Przyłącze Ø mm 22 6 B C E D 28 VIESMNN VITOSOL

29 Vitosol 300-F, typ SV3 i SH3 (ciąg dalszy) KV KR Typ SV3/SV3B KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) KV KR Typ SH3/SH3B KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) 6.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE VITOSOL VIESMNN 29

30 Vitosol 200-T, typ SP2 7.1 Opis wyrobu B C D E Dwururowy wymiennik ciepła ze stali nierdzewnej B Kondensator C bsorber D Rurka cieplna (heat pipe) E Próżniowe rury szklane Rurowe kolektory próżniowe Vitosol 200-T, typ SP2 dostępne są w następujących wersjach: 1,26 m 2 mit 10 z rurami próżniowymi 1,51 m 2 mit 12 z rurami próżniowymi 3,03 m 2 z 24 rurami próżniowymi Kolektory Vitosol 200-T, typ SP2 przystosowane są do montażu na dachach pochyłych, dachach płaskich, fasadach, jak i do montażu wolnostojącego. Na dachach pochyłych kolektory można montować w kierunku podłużnym (rury próżniowe prostopadle do kalenicy), a także w kierunku poprzecznym (rury próżniowe równolegle do kalenicy). W każdą rurę próżniową wbudowany jest selektywnie powlekany, metalowy absorber. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Do płyty absorbera przymocowana jest rurka cieplna wypełniona cieczą wyparną. Rurka cieplna podłączona jest do kondensatora. Kondensator znajduje się w dwururowym wymienniku ciepła Duotec wykonanym ze stali nierdzewnej. Jest to tzw. przyłączenie suche, tzn. możliwe jest obracanie lub wymiana rurek próżniowych również w przypadku instalacji napełnionej i znajdującej się pod ciśnieniem. Ciepło przekazywane jest z płyty absorbera do rurki cieplnej. Dzięki temu ciecz odparowuje i w tej postaci przedostaje się do kondensatora. Przez dwururowy wymiennik ciepła, w którym znajduje się kondensator, ciepło przekazywane jest do przepływającego nośnika ciepła. W ten sposób para ulega kondensacji. Kondensat spływa następnie w dół do rurki cieplnej, a cały proces powtarza się od nowa. by zapewnić cyrkulację cieczy wyparnej w wymienniku ciepła, kąt nachylenia musi być większy od zera. Obrót poszczególnych rur próżniowych wokół własnej osi umożliwia optymalne skierowanie absorberów do słońca. Rury próżniowe obracają się o 25 i nie zwiększa się przy tym zacienienie powierzchni absorbera. Do 15 m 2 powierzchni absorbera może zostać połączonych do jednego pola kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Rury łączące są przykryte pokrywą wyposażoną w izolację cieplną. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze zamontowany jest w punkcie pomiaru czujnika, na rurce zasilającej w skrzyni przyłączeniowej kolektora. 7 Zalety Wysokowydajny, zapewniający wysokie bezpieczeństwo eksploatacji rurowy kolektor próżniowy typu heat pipe (rurka cieplna). Uniwersalne zastosowanie dzięki możliwości montażu w pozycji zarówno pionowej jak i poziomej na dachach i fasadach, a także montażu wolnostojącego. Specjalny moduł balkonowy (powierzchnia absorbera 1,26 m 2 ) do montażu na poręczy balkonu lub na fasadzie. Wbudowane w rury próżniowe, niewrażliwe na zabrudzenia powierzchnie absorberów z selektywną powłoką. Efektywne przekazywanie ciepła dzięki dwururowemu wymiennikowi ciepła Duotec całkowicie obejmującemu powierzchnię kondensatorów ze stali nierdzewnej. Rury próżniowe można w optymalny sposób obracać w stronę słońca, maksymalizując w ten sposób wykorzystanie energii. Przyłączenie suche, tzn. rury próżniowe mogą być wkładane i wymieniane również przy napełnionej instalacji. Bardzo skuteczna izolacja cieplna skrzyni przyłączeniowej minimalizuje straty ciepła. Prosty montaż dzięki systemom montażu i połączeń firmy Viessmann. 30 VIESMNN VITOSOL

31 Vitosol 200-T, typ SP2 (ciąg dalszy) Stan wysyłkowy W oddzielnych pudłach kartonowych: 1,26 m 2 10 rur próżniowych w jednostce opakowaniowej Skrzynia przyłączeniowa z szynami montażowymi 1,51 m 2 /3,03 m 2 12 rur próżniowych w jednostce opakowaniowej Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-T (w pakietach) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów). 7.2 Dane techniczne Typ SP2 1,26 m 2 1,51 m 2 3,03 m 2 Liczba rur Powierzchnia brutto m 2 1,98 2,36 4,62 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 1,26 1,51 3,03 Powierzchnia całkowita absorbera m 2 1,33 1,60 3,19 Pozycja montażowa (patrz poniższy rysunek), B, C, D, E, F, G Odległość między kolektorami mm 88,5 88,5 Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 78,5 Współczynnik straty ciepła k 1 W/(m 2 K) 1,42 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,005 Pojemność cieplna kj/(m 2 K) 8,4 Masa kg Zawartość płynu litry 0,75 0,87 1,55 (czynnik grzewczy) Dop. ciśnienie robocze bar/mpa 6/0,6 Maks. temperatura postojowa C 292 Wydajność produkcji pary W/m Przyłącze Ø mm 22 7 B C D E VITOSOL VIESMNN 31

32 Vitosol 200-T, typ SP2 (ciąg dalszy) a c KV KR b KR Powrót z kolektora (wlot) KV Zasilanie kolektora (wylot) 7.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny nioł wg RL UZ 73. Sprawdzono zgodnie ze znakiem Solar-KEYMRK oraz normą EN Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 7 32 VIESMNN VITOSOL

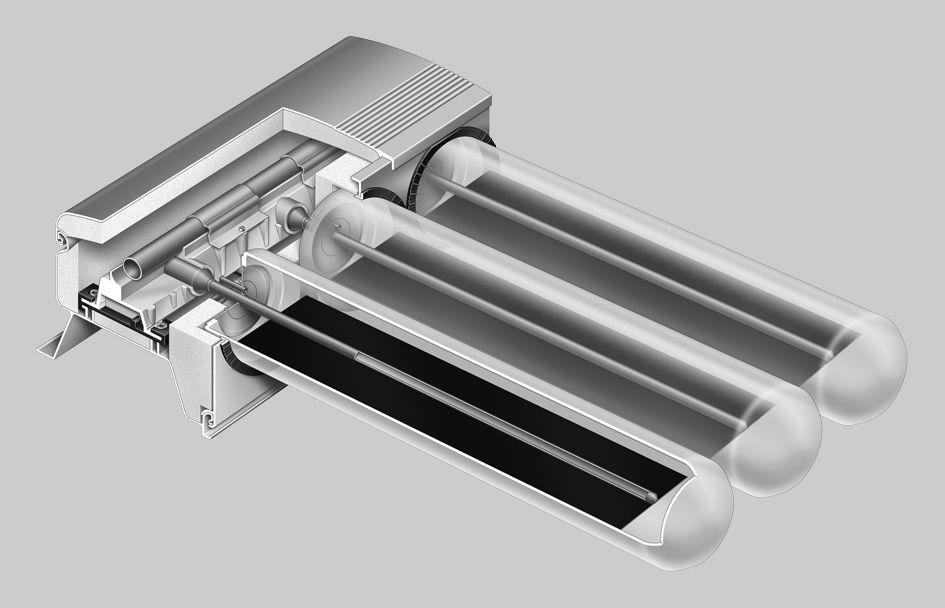

33 Vitosol 200-T, typ SPE 8.1 Opis wyrobu C D E F B Blokowy wymiennik ciepła, aluminium - miedź B Miedziana rura zbiorcza C Kondensator D bsorber E Rurka cieplna (heat pipe) F Próżniowe rury szklane Rurowe kolektory próżniowe Vitosol 200-T, typ SPE dostępne są w następujących wersjach: 1,63 m 2 mit 9 z rurami próżniowymi 3,26 m 2 z 18 rurami próżniowymi Kolektory Vitosol 200-T, typ SPE przystosowane są do montażu na dachach pochyłych, dachach płaskich i do montażu wolnostojącego. Na dachach pochyłych kolektory można montować w kierunku podłużnym (rury próżniowe prostopadle do kalenicy), a także w kierunku poprzecznym (rury próżniowe równolegle do kalenicy). W każdą rurę próżniową wbudowany jest selektywnie powlekany, metalowy absorber. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Do płyty absorbera przymocowana jest rurka cieplna wypełniona cieczą wyparną. Rurka cieplna podłączona jest do kondensatora. Kondensator znajduje się w aluminiowo-miedzianym, blokowym wymienniku ciepła. Jest to tzw. przyłączenie suche, tzn. możliwe jest obracanie lub wymiana rur próżniowych również w przypadku instalacji napełnionej i znajdującej się pod ciśnieniem. Ciepło przekazywane jest z płyty absorbera do rurki cieplnej. Dzięki temu ciecz odparowuje i w tej postaci przedostaje się do kondensatora. Przez wymiennik ciepła z miedzianą rurą zbiorczą, w którym znajduje się kondensator, ciepło przekazywane jest do przepływającego nośnika ciepła. W ten sposób para ulega kondensacji. Kondensat spływa następnie w dół do rurki cieplnej, a cały proces powtarza się od nowa. by zapewnić cyrkulację cieczy wyparnej w wymienniku ciepła, kąt nachylenia musi być większy od zera. Obrót poszczególnych rur próżniowych wokół własnej osi umożliwia optymalne skierowanie absorberów do słońca. Rury próżniowe obracają się o 45 i nie zwiększa się przy tym zacienienie powierzchni absorbera. Do 20 m 2 powierzchni absorbera może zostać połączonych do jednego pola kolektorów. W tym celu dostarczane są elastyczne, uszczelnione przy pomocy pierścieni samouszczelniających i zaizolowane termicznie rury łączące. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze zamontowany jest w uchwycie czujnika na rurze zbiorczej w skrzyni przyłączeniowej kolektora. 8 Zalety Wysokowydajny, zapewniający wysokie bezpieczeństwo eksploatacji rurowy kolektor próżniowy typu heat pipe (rurka cieplna). Wbudowane w rury próżniowe, niewrażliwe na zabrudzenia powierzchnie absorberów z selektywną powłoką. Efektywne przekazywanie ciepła dzięki wymiennikowi ciepła całkowicie obejmującemu powierzchnię kondensatorów. Rury próżniowe można w optymalny sposób obracać w stronę słońca, maksymalizując w ten sposób wykorzystanie energii. Przyłączenie suche, tzn. rury mogą być wkładane i wymieniane również przy napełnionej instalacji. Bardzo skuteczna izolacja cieplna skrzyni przyłączeniowej minimalizuje straty ciepła. Prosty montaż dzięki systemom montażu i połączeń firmy Viessmann. Stan wysyłkowy W oddzielnych pudłach kartonowych: 9 rur próżniowych w jednostce opakowaniowej Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-T (w pakietach) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów). VITOSOL VIESMNN 33
