VIESMANN VITOSOL. Wytyczne projektowe VITOSOL 100-F VITOSOL 300-T VITOSOL 200-F, 300-F VITOSOL 200-T

Wielkość: px
Rozpocząć pokaz od strony:

Download "VIESMANN VITOSOL. Wytyczne projektowe VITOSOL 100-F VITOSOL 300-T VITOSOL 200-F, 300-F VITOSOL 200-T"

Transkrypt

1 VIESMANN VITOSOL Wytyczne projektowe VITOSOL 100-F Kolektor płaski, typ SV i SH do montażu na płaskich i pochyłych dachach oraz do montażu wolnostojącego Typ SH1 również do montażu na fasadach VITOSOL 300-T Rurowy kolektor próżniowy z rurkami typu Heatpipe (rurka cieplna) do montażu na dachach pochyłych oraz do montażu wolnostojącego na dachach płaskich VITOSOL 200-F, 300-F Kolektor płaski, typ SV i SH do montażu na dachach płaskich i pochyłych, do integracji z dachem oraz montażu wolnostojącego, typ SH również do montażu na fasadach VITOSOL 200-T Rurowy kolektor próżniowy z przepływem bezpośrednim do montażu na pochyłych i płaskich dachach, na fasadach oraz do montażu wolnostojącego 4/2008

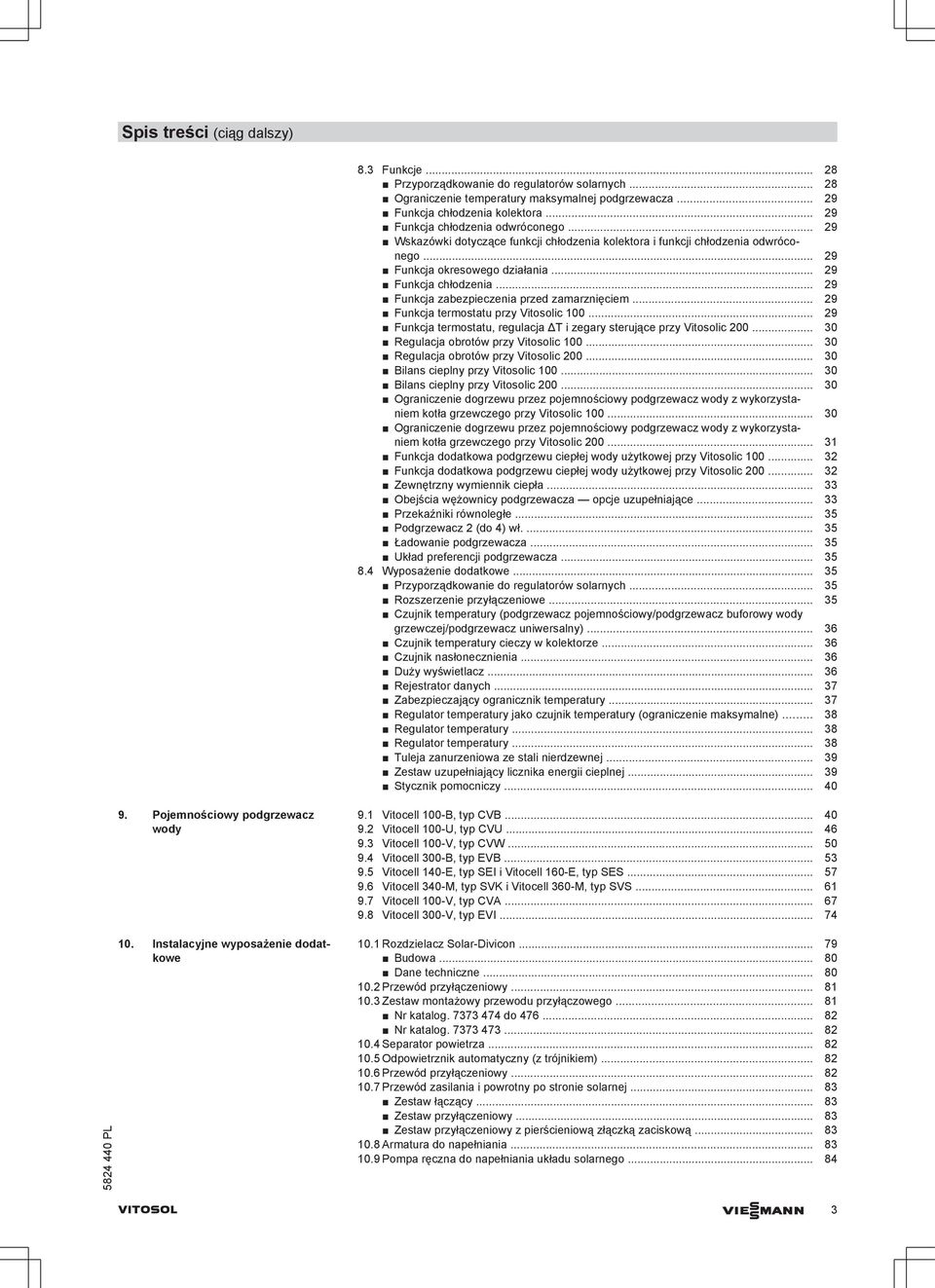

2 Spis treści Spis treści 1. Podstawy Wpływ skierowania, nachylenia i zacienienia na uzysk energii Przegląd asortymentu kolektorów firmy Viessmann Dane dotyczące powierzchni kolektora Vitosol 100-F, typ SH1, SV1 3.1 Opis wyrobu... 8 Zalety... 8 Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-F, typ SH2, SV2 4.1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 300-F, typ SH3, SV3 5.1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 200-T 6.1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Vitosol 300-T 7.1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Potwierdzenie zgodności Regulatory systemów solarnych 8.1 Vitosolic 100, nr katalog Dane techniczne Stan wysyłkowy Potwierdzenie zgodności Vitosolic 200, nr katalog Dane techniczne Stan wysyłkowy Potwierdzenie zgodności VIESMANN VITOSOL

3 Spis treści (ciąg dalszy) 8.3 Funkcje Przyporządkowanie do regulatorów solarnych Ograniczenie temperatury maksymalnej podgrzewacza Funkcja chłodzenia kolektora Funkcja chłodzenia odwróconego Wskazówki dotyczące funkcji chłodzenia kolektora i funkcji chłodzenia odwróconego Funkcja okresowego działania Funkcja chłodzenia Funkcja zabezpieczenia przed zamarznięciem Funkcja termostatu przy Vitosolic Funkcja termostatu, regulacja ΔT i zegary sterujące przy Vitosolic Regulacja obrotów przy Vitosolic Regulacja obrotów przy Vitosolic Bilans cieplny przy Vitosolic Bilans cieplny przy Vitosolic Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic Funkcja dodatkowa podgrzewu ciepłej wody użytkowej przy Vitosolic Zewnętrzny wymiennik ciepła Obejścia wężownicy podgrzewacza opcje uzupełniające Przekaźniki równoległe Podgrzewacz 2 (do 4) wł Ładowanie podgrzewacza Układ preferencji podgrzewacza Wyposażenie dodatkowe Przyporządkowanie do regulatorów solarnych Rozszerzenie przyłączeniowe Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody grzewczej/podgrzewacz uniwersalny) Czujnik temperatury cieczy w kolektorze Czujnik nasłonecznienia Duży wyświetlacz Rejestrator danych Zabezpieczający ogranicznik temperatury Regulator temperatury jako czujnik temperatury (ograniczenie maksymalne) Regulator temperatury Regulator temperatury Tuleja zanurzeniowa ze stali nierdzewnej Zestaw uzupełniający licznika energii cieplnej Stycznik pomocniczy Pojemnościowy podgrzewacz wody 10. Instalacyjne wyposażenie dodatkowe 9.1 Vitocell 100-B, typ CVB Vitocell 100-U, typ CVU Vitocell 100-V, typ CVW Vitocell 300-B, typ EVB Vitocell 140-E, typ SEI i Vitocell 160-E, typ SES Vitocell 340-M, typ SVK i Vitocell 360-M, typ SVS Vitocell 100-V, typ CVA Vitocell 300-V, typ EVI Rozdzielacz Solar-Divicon Budowa Dane techniczne Przewód przyłączeniowy Zestaw montażowy przewodu przyłączowego Nr katalog do Nr katalog Separator powietrza Odpowietrznik automatyczny (z trójnikiem) Przewód przyłączeniowy Przewód zasilania i powrotny po stronie solarnej Zestaw łączący Zestaw przyłączeniowy Zestaw przyłączeniowy z pierścieniową złączką zaciskową Armatura do napełniania Pompa ręczna do napełniania układu solarnego VITOSOL VIESMANN 3

4 Spis treści (ciąg dalszy) Solarne naczynie wzbiorcze Budowa i funkcje Dane techniczne Naczynie schładzające Moduł świeżej wody Termostatyczny automat mieszający drogowy zawór przełączny Wkręcane przyłącze cyrkulacji Wskazówki projektowe i eksploatacyjne 11.1 Sprawność kolektorów Charakterystyki współczynnika sprawności Stopień pokrycia zapotrzebowania na energię przez systemy solarne Wymiarowanie instalacji solarnej Instalacja do podgrzewu wody użytkowej Instalacja do podgrzewu wody użytkowej i wspomagania ogrzewu pomieszczeń Instalacja do podgrzewu wody w basenie wymiennik ciepła i kolektor Wybór sposobu montażu Dachy ze spadkiem - montaż na dachu Dach ze spadkiem integracja z dachem Dachy płaskie Montaż na fasadzie Ogólne wskazówki montażowe Projektowanie średnic rur Sposoby eksploatacji instalacji solarnej Materiały instalacyjne Przykłady instalacji (przyłącze hydrauliczne) Vitosol-F, typ SV i SH Przykłady instalacji (przyłącze hydrauliczne) Vitosol 200-T, typ SD Przykłady instalacji (przyłącze hydrauliczne) Vitosol 300-T, typ SP Opory przepływu instalacji solarnej Projektowanie pompy obiegowej Wyposażenie techniczno-zabezpieczające Wskazówki dotyczące czynnika grzewczego Wskazówki dot. stagnacji Zawartość płynu w elementach instalacji solarnej Naczynie wzbiorcze Naczynie schładzające Zawór bezpieczeństwa Zabezpieczający ogranicznik temperatury Optymalizacja całego systemu Funkcja dodatkowa podgrzewu ciepłej wody użytkowej Ochrona przed poparzeniem Aneks 12.1 Programy wspierające, zezwolenia i ubezpieczenie Słownik Wykaz haseł VIESMANN VITOSOL

5 Podstawy Termiczne instalacje solarne stanowią - zwłaszcza w połączeniu z instalacjami grzewczymi firmy Viessmann - optymalne rozwiązanie systemowe, służące do podgrzewu wody użytkowej i basenowej, wspomagania ogrzewania pomieszczeń i innych niskotemperaturowych zastosowań. Duża część termicznych instalacji solarnych znajduje zastosowanie w budownictwie jedno- i dwurodzinnym. Tutaj firma Viessmann oferuje zarówno rozwiązania dla nowopowstających budynków, jak i pakiety przygotowane specjalnie do modernizacji istniejących instalacji (patrz cennik pakietów) Wpływ skierowania, nachylenia i zacienienia na uzysk energii W Uzysk energii zmienia się w zależności od miejsca i sposobu montażu kolektorów słonecznych. Dach pochyły po stronie południowej zapewnia największy uzysk energii. Dach po stronie wschodniej lub zachodniej zapewnia już tylko 80% tego uzysku. W zależności od zakresu stosowania instalacji solarnej zalecamy następujące optymalne kąty nachylenia: Instalacja solarna do podgrzewu wody użytkowej od 30 do 45 Taki mały kąt nachylenia uwzględnia wysokie położenie słońca w lecie. Instalacja solarna wspomagająca ogrzewanie pomieszczeń od 45 do 60 Przy uwzględnieniu niskiego położenia słońca w okresach przejściowych i w zimie. Poprzez świadomy wybór dużego kąta nachylenia w lecie uzyskuje się skrócenie okresów stagnacji. S O Cień zmniejsza uzysk energii Pole kolektorów należy umieścić i zwymiarować w taki sposób, aby jak najbardziej zredukować wpływy rzucających cień sąsiadujących budynków, drzew, itp. Przegląd asortymentu kolektorów firmy Viessmann Kolektory płaskie i rurowe firmy Viessmann przeznaczone są do podgrzewu wody użytkowej i basenowej, wspomagania ogrzewania pomieszczeń oraz do wytwarzania ciepła technologicznego. Rurowe kolektory próżniowe wymagają w porównaniu do kolektorów płaskich mniej powierzchni montażowej przy jednakowej wydajności rocznej. Poprzez obracanie poszczególnych rurek wokół osi możliwe jest częściowe niwelowanie odchylenia dachu od kierunku południowego. Próżnia w rurkach zapewnia optymalną izolację cieplną. Tym samym można wykorzystać nawet niewielkie promieniowanie słoneczne. Sprawia to, że rurowe kolektory próżniowe stosowane są głównie do wspomagania ogrzewania. W przypadku montażu na fasadach lub płaskich dachach zaleca się zastosowanie kolektorów o powierzchni o 20 do 30% większej. Do porównania uzysków w poszczególnych wariantach można użyć programu obliczeniowego ESOP firmy Viessmann. VITOSOL VIESMANN 5

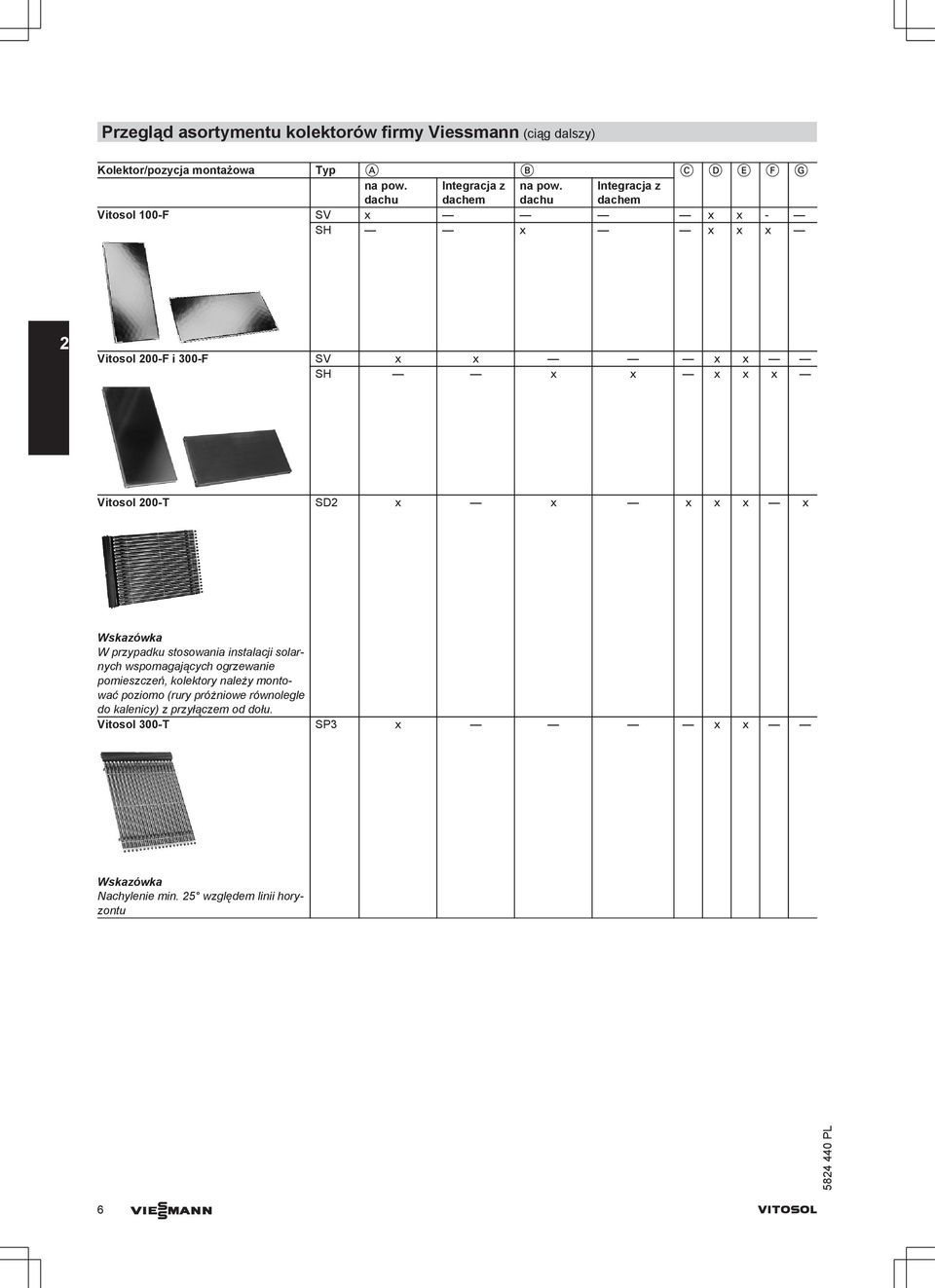

6 Przegląd asortymentu kolektorów firmy Viessmann (ciąg dalszy) Kolektor/pozycja montażowa Typ A B C D E F G na pow. dachu Integracja z dachem na pow. dachu Integracja z dachem Vitosol 100-F SV x x x - SH x x x x 2 Vitosol 200-F i 300-F SV x x x x SH x x x x x Vitosol 200-T SD2 x x x x x x Wskazówka W przypadku stosowania instalacji solarnych wspomagających ogrzewanie pomieszczeń, kolektory należy montować poziomo (rury próżniowe równolegle do kalenicy) z przyłączem od dołu. Vitosol 300-T SP3 x x x Wskazówka Nachylenie min. 25 względem linii horyzontu 6 VIESMANN VITOSOL

7 Przegląd asortymentu kolektorów firmy Viessmann (ciąg dalszy) Dane dotyczące powierzchni kolektora B C A A B C Powierzchnia brutto (długość x szerokość wymiarów zewnętrznych) w przypadku większości programów pomocy i wspierania inwestycji jest decydującym czynnikiem przy składaniu wniosku o dofinansowanie Powierzchnia absorbera Selektywnie powlekana powierzchnia Powierzchnia czynna absorbera Kolektor płaski: Powierzchnia pokrywy kolektora, przez którą może przenikać promieniowanie słoneczne. Rurowy kolektor próżniowy: Suma przekrojów podłużnych poszczególnych rur próżniowych. U góry i na dole rur próżniowych znajdują się niewielkie obszary bez powierzchni absorbera, dlatego powierzchnia czynna absorbera w tego typu urządzeniach jest nieco większa niż powierzchnia absorbera. 2 Rurowy kolektor próżniowy A B C Kolektor płaski VITOSOL VIESMANN 7

8 Vitosol 100-F, typ SH1, SV1 3.1 Opis wyrobu Selektywnie powlekany absorber zapewnia wysoką absorpcję promieniowania słonecznego i zwiększa uzysk energii. Rura miedziana ułożona meandrycznie zapewnia równomierny odbiór ciepła na płycie absorbera. Obudowa kolektora jest zaizolowana termicznie, odporna na temperaturę i posiada pokrywę ze szkła solarnego o niewielkiej zawartości żelaza. Elastyczne rury łączące, uszczelnione za pomocą pierścieni samouszczelniających, odpowiadają za bezpieczne połączenie równoległe do 12 kolektorów. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. 3 A Pokrywa ze szkła antyrefleksyjnego, 3,2 mm B Aluminiowy kątownik osłonowy C Uszczelnienie szyb D Absorber z miedzi E Meandryczna rura miedziana F Izolacja cieplna z wełny mineralnej G Rama profilowana z aluminium H Blacha denna wykonana z ocynkowanej blachy stalowej Zalety Wysokowydajny kolektor płaski po atrakcyjnej cenie. Miedziane rurki absorbera ułożone meandrycznie i połączone z przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu lub montażu wolnostojącego, zarówno pionowo jak i poziomo. Typ SH1 do montażu na fasadach. Wysoka sprawność dzięki selektywnie pokrytemu absorberowi oraz przykryciu kolektora szybą ze szkła solarnego o niewielkiej zawartości żelaza. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Prosty w montażu system mocujący firmy Viessmann z zabezpieczonych przed korozją elementów, sprawdzonych pod względem statycznym, wykonanych ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. Stan wysyłkowy Vitosol 100-F dostarczany jest w stanie gotowym do przyłączenia. 8 VIESMANN VITOSOL

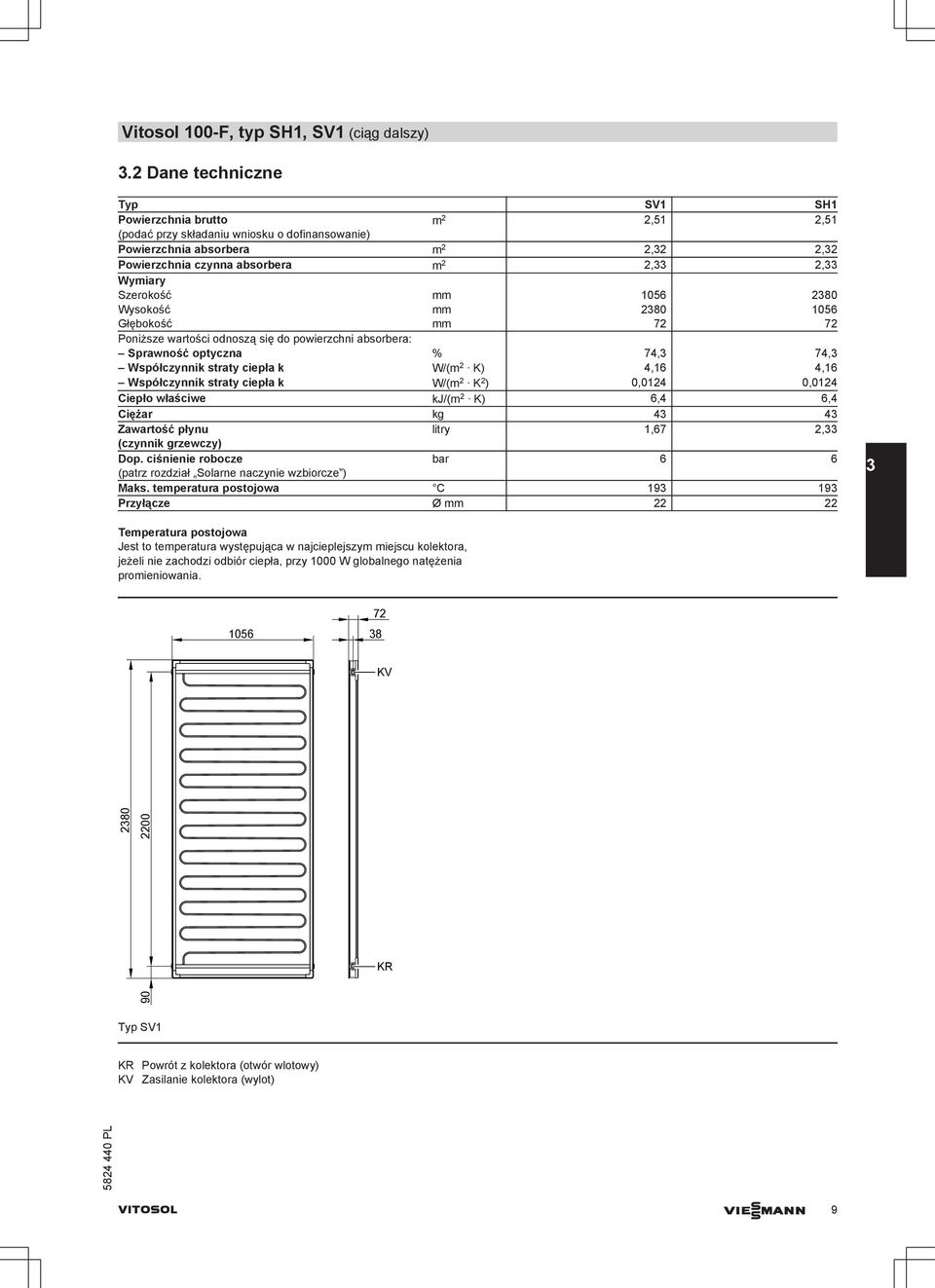

9 Vitosol 100-F, typ SH1, SV1 (ciąg dalszy) 3.2 Dane techniczne Typ SV1 SH1 Powierzchnia brutto m 2 2,51 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,32 2,32 Powierzchnia czynna absorbera m 2 2,33 2,33 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 74,3 74,3 Współczynnik straty ciepła k W/(m 2 K) 4,16 4,16 Współczynnik straty ciepła k W/(m 2 K 2 ) 0,0124 0,0124 Ciepło właściwe kj/(m 2 K) 6,4 6,4 Ciężar kg Zawartość płynu litry 1,67 2,33 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Przyłącze Ø mm Temperatura postojowa Jest to temperatura występująca w najcieplejszym miejscu kolektora, jeżeli nie zachodzi odbiór ciepła, przy 1000 W globalnego natężenia promieniowania KV KR Typ SV1 KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) VITOSOL VIESMANN 9

10 Vitosol 100-F, typ SH1, SV1 (ciąg dalszy) KV KR Typ SH1 3 KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) 3.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ 73. Sprawdzony zgodnie ze znakiem Solar-KEYMARK. Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 10 VIESMANN VITOSOL

11 Vitosol 200-F, typ SH2, SV2 4.1 Opis wyrobu Głównym elementem kolektora Vitosol 200-F jest płyta miedziana z powłoką Sol-Titan. Zapewnia on wysoką absorpcję promieniowania słonecznego przy jednoczesnej niewielkiej emisji promieniowania cieplnego. Na płycie absorbera zainstalowano meandrową rurkę miedzianą, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej jakości izolacja cieplna jest odporna na wysokie temperatury robocze kolektora i nie przepuszcza szkodliwych gazów. Kolektor przykryty jest szybą ze specjalnego szkła solarnego. Szyby takie cechuje zmniejszona zawartość tlenków żelaza, co pozwala to na zminimalizowanie odbić promieni słonecznych docierających do kolektora. Możliwe jest połączenie równolegle do 12 kolektorów w jedno pole kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. A B C D E F G H 4 K A Pokrywa ze szkła solarnego, 3,2 mm B Listwa maskująca z aluminium C Uszczelnienie szyb D Absorber z miedzi E Meandryczna rura miedziana F Izolacja cieplna z wełny mineralnej G Izolacja cieplna z pianki z żywicy melaminowej H Aluminiowy profil ramy w kolorze RAL 8019 K Blacha denna wykonana z aluminium i cynku Zalety Wysoko wydajny kolektor płaski z miedzianym absorberem i wysoko efektywną powłoką Sol-Titan. Miedziane rurki absorbera ułożone meandrycznie i połączone z przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu, integracji z dachem i montażu wolnostojącego pionowo lub poziomo. Typ SH2 przeznaczony do montażu na fasadach. Atrakcyjne wzornictwo kolektora, obudowa w kolorze RAL 8019 (brązowy). Na życzenie dostarczamy ramę w każdym z kolorów skatalogowanych w systemie RAL. Selektywna powłoka absorbera, pokrywa ze szkła solarnego o niewielkiej zawartości żelaza i bardzo skuteczna izolacja cieplna maksymalizują wykorzystanie energii słonecznej. Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora. Prosty w montażu system mocujący firmy Viessmann z zabezpieczonych przed korozją elementów, sprawdzonych pod względem statycznym, wykonanych ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. VITOSOL VIESMANN 11

12 Vitosol 200-F, typ SH2, SV2 (ciąg dalszy) Stan wysyłkowy Vitosol 200-F dostarczany jest w stanie gotowym do przyłączenia. Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-F (pakiety) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów) VIESMANN VITOSOL

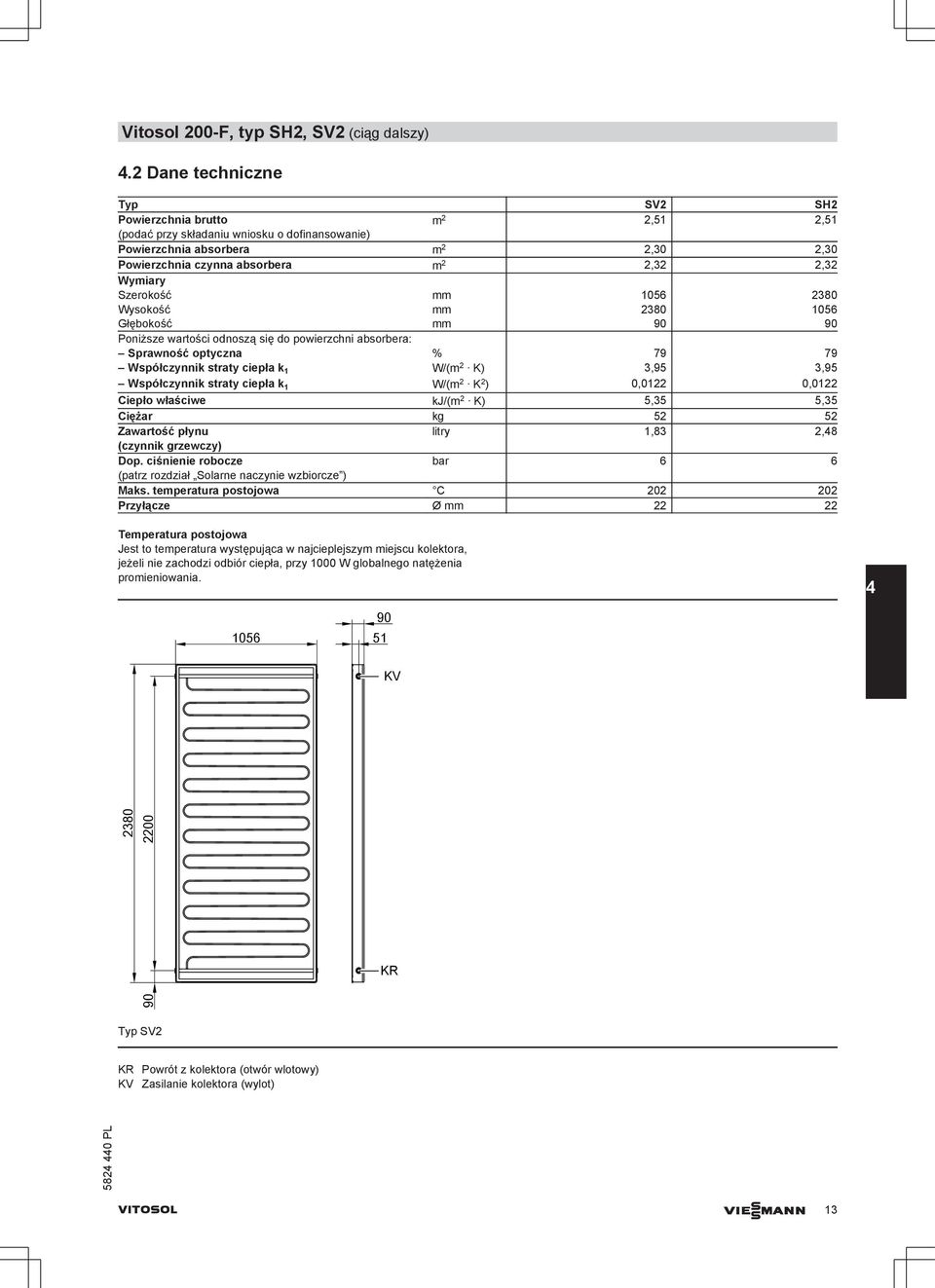

13 Vitosol 200-F, typ SH2, SV2 (ciąg dalszy) 4.2 Dane techniczne Typ SV2 SH2 Powierzchnia brutto m 2 2,51 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,30 2,30 Powierzchnia czynna absorbera m 2 2,32 2,32 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % Współczynnik straty ciepła k 1 W/(m 2 K) 3,95 3,95 Współczynnik straty ciepła k 1 W/(m 2 K 2 ) 0,0122 0,0122 Ciepło właściwe kj/(m 2 K) 5,35 5,35 Ciężar kg Zawartość płynu litry 1,83 2,48 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Przyłącze Ø mm Temperatura postojowa Jest to temperatura występująca w najcieplejszym miejscu kolektora, jeżeli nie zachodzi odbiór ciepła, przy 1000 W globalnego natężenia promieniowania KV KR Typ SV2 KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) VITOSOL VIESMANN 13

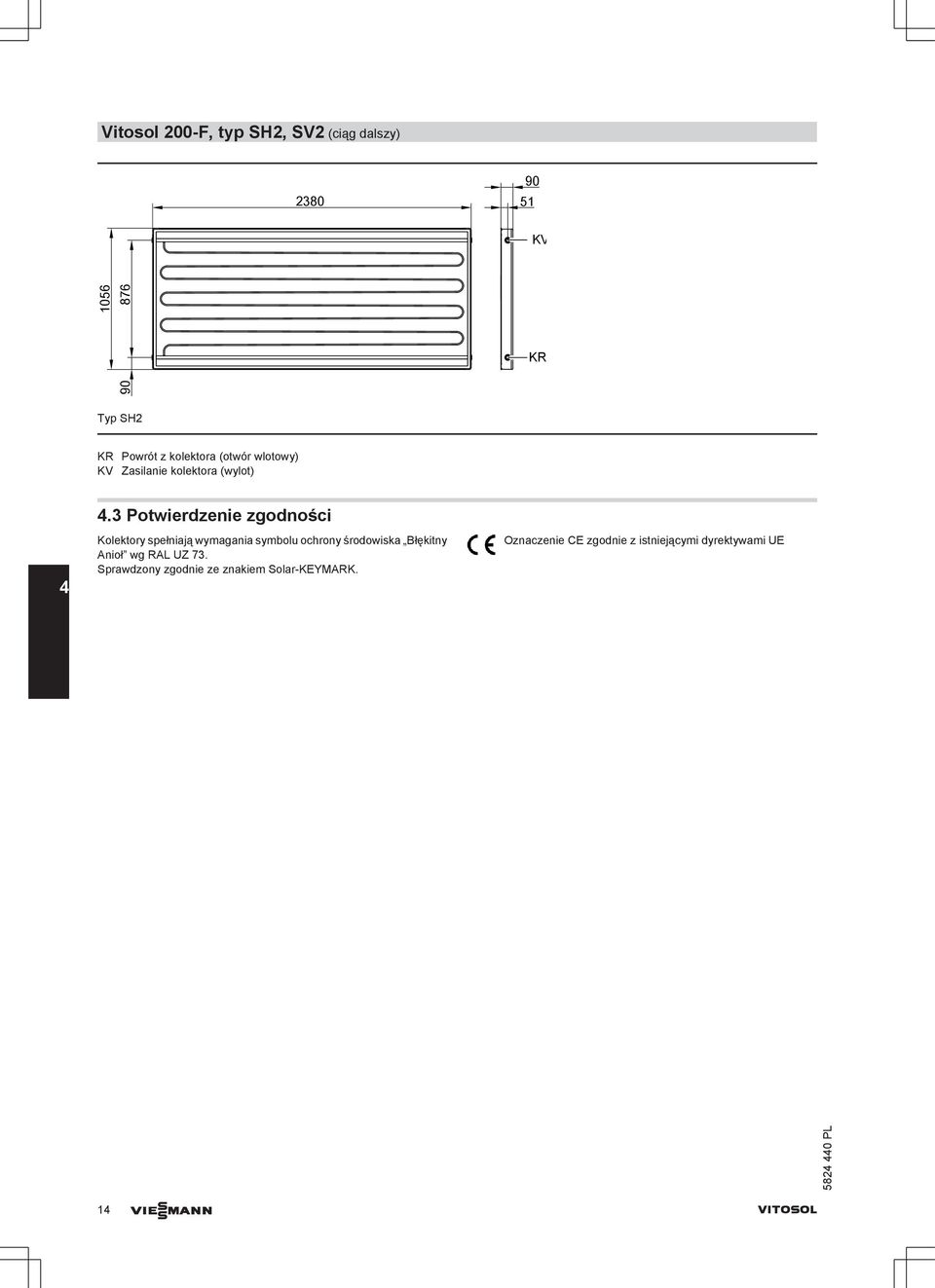

14 Vitosol 200-F, typ SH2, SV2 (ciąg dalszy) KV KR Typ SH2 KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ 73. Sprawdzony zgodnie ze znakiem Solar-KEYMARK. Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 14 VIESMANN VITOSOL

15 Vitosol 300-F, typ SH3, SV3 5.1 Opis wyrobu Głównym elementem kolektora Vitosol 300-F jest absorber miedziany z powłoką Sol-Titan oraz pokrycie z szybą antyrefleksyjną. Dzięki temu pokryciu znacząco poprawił się współczynnik sprawności optycznej kolektora. Miedziany absorber zapewnia wysoką absorpcję promieniowania słonecznego przy jednoczesnej minimalnej emisji promieniowania cieplnego. Na płycie absorbera zainstalowano meandrową rurkę miedzianą, przez którą przepływa czynnik grzewczy. W ten sposób czynnik grzewczy za pośrednictwem rurki miedzianej pobiera ciepło z absorbera. Obudowa kolektora, w której umieszczony jest absorber, posiada bardzo dobrą izolację termiczną, co umożliwia minimalizację strat ciepła. Wysokiej klasy izolacja cieplna nie przepuszcza gazów i jest odporna na wysokie temperatury, a także optymalnie dostosowana do wymogów kolektora wysokiej wydajności. Możliwe jest połączenie równolegle do 12 kolektorów w jedno pole kolektorów. W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Na wyjściu z baterii kolektorów należy zamontować czujnik temperatury czynnika z zastosowaniem zestawu tulei zanurzeniowych. A B C D E F G H K A Pokrywa ze szkła solarnego, 3,2 mm B Listwa maskująca z aluminium C Uszczelnienie szyb D Absorber z miedzi E Meandryczna rura miedziana Zalety Wysokowydajny kolektor płaski z oszkleniem antyrefleksyjnym. Atrakcyjne wzornictwo kolektora, obudowa w kolorze RAL 8019 (brązowy). Na życzenie dostarczamy ramę w każdym z kolorów skatalogowanych w systemie RAL. Miedziane rurki absorbera ułożone meandrycznie i połączone z przewodami zbiorczymi. Możliwość połączenia równoległego do 12 kolektorów. Uniwersalne zastosowanie dzięki możliwości zamontowania na dachu, integracji z dachem i montażu wolnostojącego pionowo lub poziomo. Typ SH3 przeznaczony do montażu na fasadach. Wysoki współczynnik sprawności dzięki selektywnie powleczonemu absorberowi oraz pokryciu ze światłoprzepuszczalnego szkła antyrefleksyjnego. F Izolacja cieplna z pianki z żywicy melaminowej G Izolacja cieplna z pianki z żywicy melaminowej H Aluminiowy profil ramy w kolorze RAL 8019 K Blacha denna wykonana z aluminium i cynku Trwała szczelność i wysoka stabilność dzięki giętej ramie, jednoelementowej z aluminium i uszczelnieniu szyby bez szwów. Odporna na przekłucie i korozję tylna ścianka kolektora z blachy stalowej ocynkowanej. Prosty w montażu system mocujący firmy Viessmann z zabezpieczonych przed korozją elementów, sprawdzonych pod względem statycznym, wykonanych ze stali nierdzewnej i aluminium dotyczy wszystkich kolektorów firmy Viessmann. Łatwy i bezpieczny sposób przyłączania kolektorów zapewniają złącza wtykowe rur elastycznych ze stali nierdzewnej. 5 VITOSOL VIESMANN 15

16 Vitosol 300-F, typ SH3, SV3 (ciąg dalszy) Stan wysyłkowy Vitosol 300-F dostarczany jest w stanie gotowym do przyłączenia. Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 300-F (pakiety) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów) VIESMANN VITOSOL

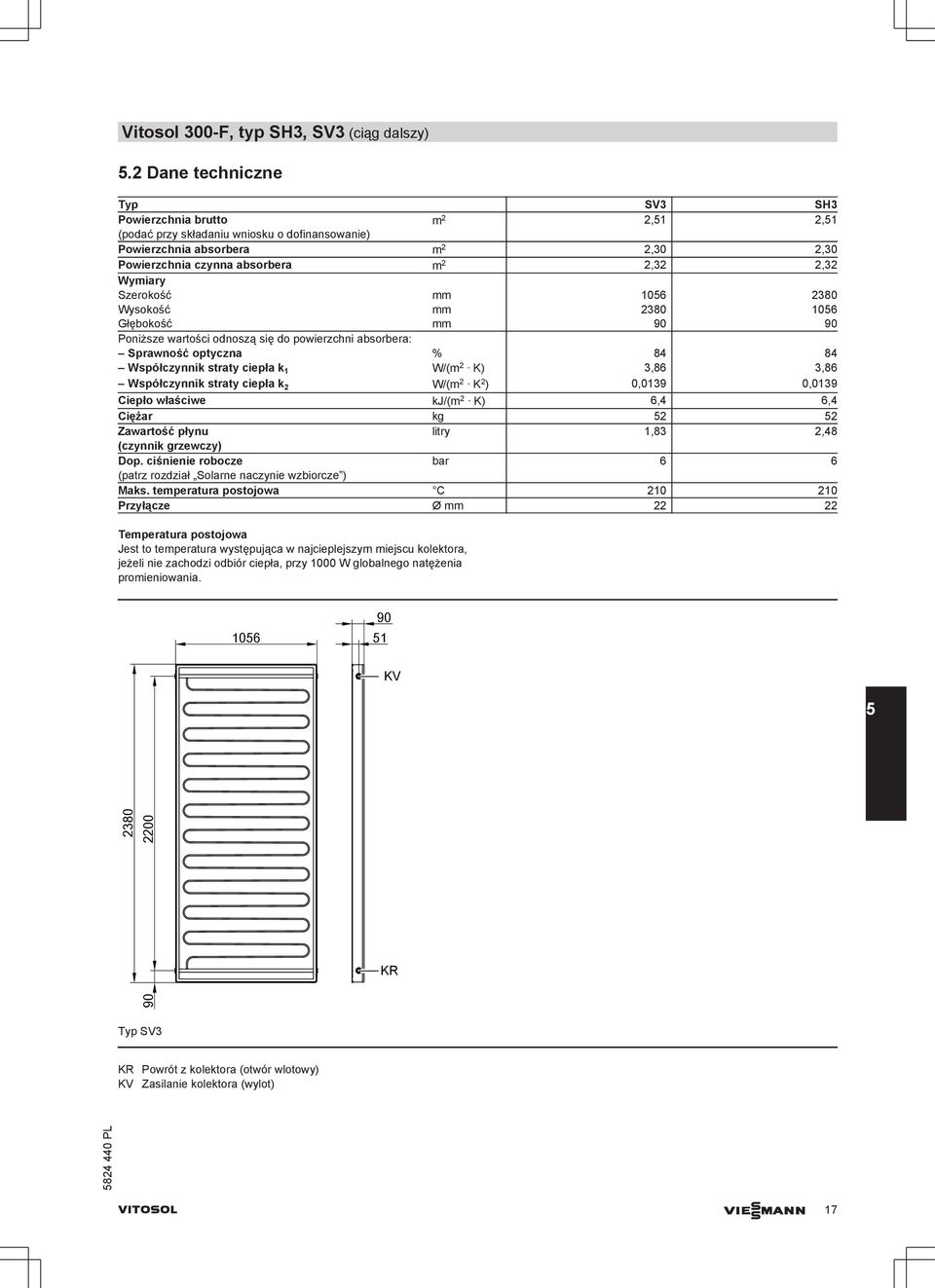

17 Vitosol 300-F, typ SH3, SV3 (ciąg dalszy) 5.2 Dane techniczne Typ SV3 SH3 Powierzchnia brutto m 2 2,51 2,51 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,30 2,30 Powierzchnia czynna absorbera m 2 2,32 2,32 Wymiary Szerokość mm Wysokość mm Głębokość mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % Współczynnik straty ciepła k 1 W/(m 2 K) 3,86 3,86 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0139 0,0139 Ciepło właściwe kj/(m 2 K) 6,4 6,4 Ciężar kg Zawartość płynu litry 1,83 2,48 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Przyłącze Ø mm Temperatura postojowa Jest to temperatura występująca w najcieplejszym miejscu kolektora, jeżeli nie zachodzi odbiór ciepła, przy 1000 W globalnego natężenia promieniowania KV KR Typ SV3 KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) VITOSOL VIESMANN 17

18 Vitosol 300-F, typ SH3, SV3 (ciąg dalszy) KV KR Typ SH3 KR Powrót z kolektora (otwór wlotowy) KV Zasilanie kolektora (wylot) 5.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ 73. Sprawdzony zgodnie ze znakiem Solar-KEYMARK. Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 5 18 VIESMANN VITOSOL

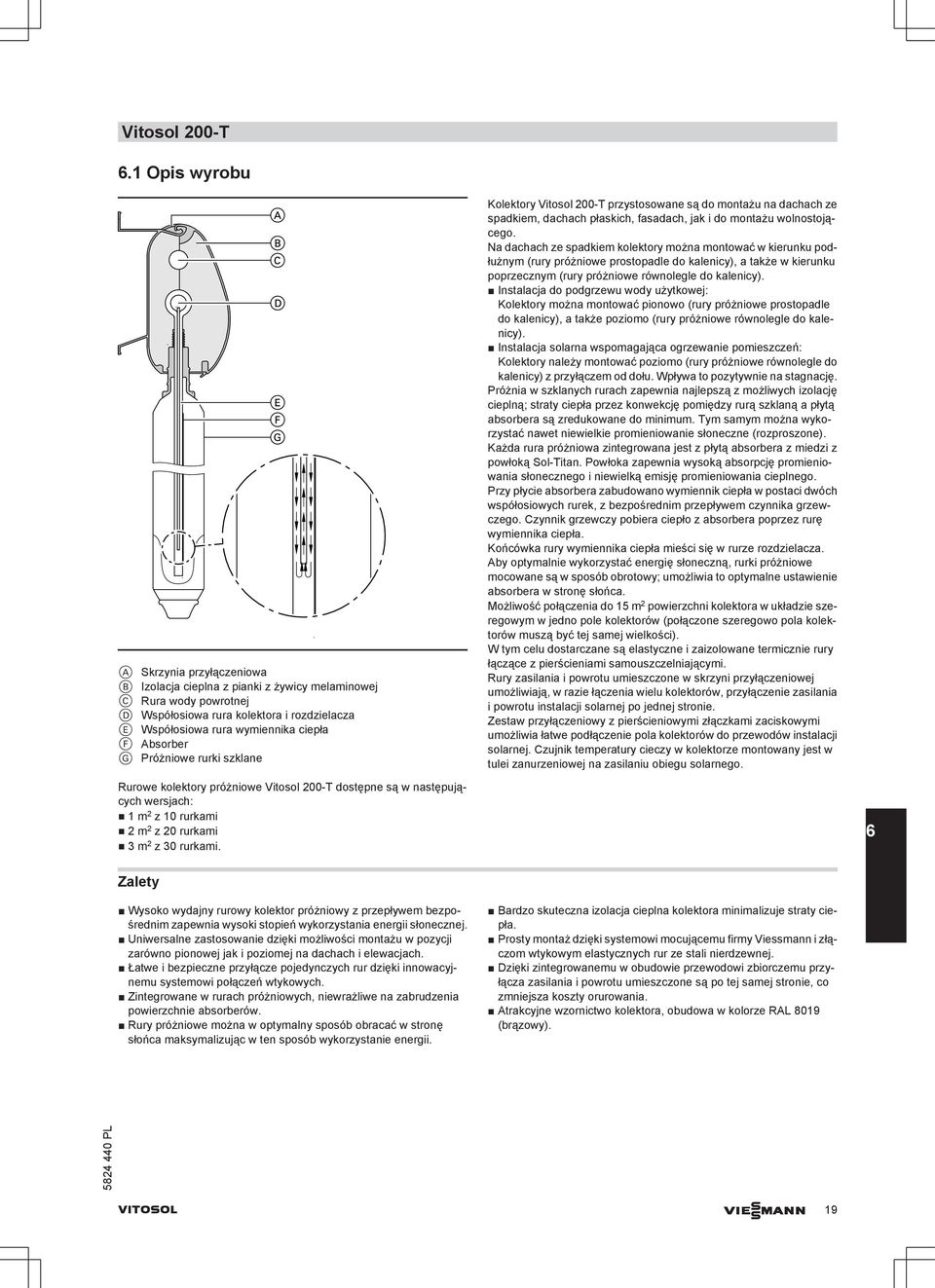

19 Vitosol 200-T 6.1 Opis wyrobu A Skrzynia przyłączeniowa B Izolacja cieplna z pianki z żywicy melaminowej C Rura wody powrotnej D Współosiowa rura kolektora i rozdzielacza E Współosiowa rura wymiennika ciepła F Absorber G Próżniowe rurki szklane Kolektory Vitosol 200-T przystosowane są do montażu na dachach ze spadkiem, dachach płaskich, fasadach, jak i do montażu wolnostojącego. Na dachach ze spadkiem kolektory można montować w kierunku podłużnym (rury próżniowe prostopadle do kalenicy), a także w kierunku poprzecznym (rury próżniowe równolegle do kalenicy). Instalacja do podgrzewu wody użytkowej: Kolektory można montować pionowo (rury próżniowe prostopadle do kalenicy), a także poziomo (rury próżniowe równolegle do kalenicy). Instalacja solarna wspomagająca ogrzewanie pomieszczeń: Kolektory należy montować poziomo (rury próżniowe równolegle do kalenicy) z przyłączem od dołu. Wpływa to pozytywnie na stagnację. Próżnia w szklanych rurach zapewnia najlepszą z możliwych izolację cieplną; straty ciepła przez konwekcję pomiędzy rurą szklaną a płytą absorbera są zredukowane do minimum. Tym samym można wykorzystać nawet niewielkie promieniowanie słoneczne (rozproszone). Każda rura próżniowa zintegrowana jest z płytą absorbera z miedzi z powłoką Sol-Titan. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Przy płycie absorbera zabudowano wymiennik ciepła w postaci dwóch współosiowych rurek, z bezpośrednim przepływem czynnika grzewczego. Czynnik grzewczy pobiera ciepło z absorbera poprzez rurę wymiennika ciepła. Końcówka rury wymiennika ciepła mieści się w rurze rozdzielacza. Aby optymalnie wykorzystać energię słoneczną, rurki próżniowe mocowane są w sposób obrotowy; umożliwia to optymalne ustawienie absorbera w stronę słońca. Możliwość połączenia do 15 m 2 powierzchni kolektora w układzie szeregowym w jedno pole kolektorów (połączone szeregowo pola kolektorów muszą być tej samej wielkości). W tym celu dostarczane są elastyczne i zaizolowane termicznie rury łączące z pierścieniami samouszczelniającymi. Rury zasilania i powrotu umieszczone w skrzyni przyłączeniowej umożliwiają, w razie łączenia wielu kolektorów, przyłączenie zasilania i powrotu instalacji solarnej po jednej stronie. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze montowany jest w tulei zanurzeniowej na zasilaniu obiegu solarnego. Rurowe kolektory próżniowe Vitosol 200-T dostępne są w następujących wersjach: 1 m 2 z 10 rurkami 2 m 2 z 20 rurkami 3 m 2 z 30 rurkami. 6 Zalety Wysoko wydajny rurowy kolektor próżniowy z przepływem bezpośrednim zapewnia wysoki stopień wykorzystania energii słonecznej. Uniwersalne zastosowanie dzięki możliwości montażu w pozycji zarówno pionowej jak i poziomej na dachach i elewacjach. Łatwe i bezpieczne przyłącze pojedynczych rur dzięki innowacyjnemu systemowi połączeń wtykowych. Zintegrowane w rurach próżniowych, niewrażliwe na zabrudzenia powierzchnie absorberów. Rury próżniowe można w optymalny sposób obracać w stronę słońca maksymalizując w ten sposób wykorzystanie energii. Bardzo skuteczna izolacja cieplna kolektora minimalizuje straty ciepła. Prosty montaż dzięki systemowi mocującemu firmy Viessmann i złączom wtykowym elastycznych rur ze stali nierdzewnej. Dzięki zintegrowanemu w obudowie przewodowi zbiorczemu przyłącza zasilania i powrotu umieszczone są po tej samej stronie, co zmniejsza koszty orurowania. Atrakcyjne wzornictwo kolektora, obudowa w kolorze RAL 8019 (brązowy). VITOSOL VIESMANN 19

20 Vitosol 200-T (ciąg dalszy) Stan wysyłkowy W oddzielnych kartonach zapakowano: Rury próżniowe, w każdym opakowaniu po 10 sztuk Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 200-T (w pakietach) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów) VIESMANN VITOSOL

21 Vitosol 200-T (ciąg dalszy) 6.2 Dane techniczne Typ SD2, 1 m 2 SD2, 2 m 2 SD2, 3 m 2 Ilość rur Powierzchnia brutto m 2 1,44 2,88 4,32 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 1,03 2,05 3,07 Powierzchnia czynna absorbera m 2 1,06 2,11 3,17 Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 82,0 82,0 83,2 Współczynnik straty ciepła k 1 W/(m 2 K) 1,62 1,62 1,87 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0068 0,0068 0,0041 Ciepło właściwe kj/(m 2 K) 25,5 25,5 25,5 Ciężar kg Zawartość płynu litry 2,2 4,2 6,2 (czynnik grzewczy) Dop. ciśnienie robocze bar (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Przyłącze Ø mm Temperatura postojowa Jest to temperatura występująca w najcieplejszym miejscu kolektora, jeżeli nie zachodzi odbiór ciepła, przy 1000 W globalnego natężenia promieniowania. a c KR KV 6 b Ø 65 KR Powrót z kolektora KV Zasilanie kolektora VITOSOL VIESMANN 21

22 Vitosol 200-T (ciąg dalszy) 6.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ 73. Sprawdzony zgodnie ze znakiem Solar-KEYMARK. Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 6 22 VIESMANN VITOSOL

23 Vitosol 300-T 7.1 Opis wyrobu Rurowe kolektory próżniowe Vitosol 300 dostępne są w następujących wersjach: 2 m 2 z 20 rurkami 3 m 2 z 30 rurkami. A Dwururowy wymiennik ciepła B Kondensator C Absorber D Rura cieplna (Heatpipe) E Próżniowe rurki szklane Kolektory Vitosol 300-T przystosowane są do montażu na dachu ze spadkiem lub w wersji wolnostojącej na dachu płaskim. Każda rura próżniowa zintegrowana jest z płytą absorbera z miedzi z powłoką Sol-Titan. Powłoka zapewnia wysoką absorpcję promieniowania słonecznego i niewielką emisję promieniowania cieplnego. Do płyty absorbera przymocowana jest rurka cieplna wypełniona cieczą wyparną. Rurka cieplna przyłączona jest do kondensatora elastycznym połączeniem. Kondensator znajduje się w dwururowym wymienniku ciepła Duotec. Jest to tzw. przyłączenie suche, tzn. możliwe jest obracanie lub wymiana rur również w przypadku instalacji napełnionej i znajdującej się pod ciśnieniem. Ciepło przekazywane jest z płyty absorbera do rurki cieplnej. Dzięki temu ciecz odparowuje i w tej postaci przedostaje się do kondensatora. Tam ciepło jest oddawane do przepływającego czynnika grzewczego. W ten sposób para ulega kondensacji. Kondensat spływa następnie w dół do rurki cieplnej, a cały proces powtarza się od nowa. Aby zapewnić cyrkulację cieczy wyparnej w wymienniku ciepła, kąt nachylenia musi wynosić min. 25. Odchylenie od kierunku południowego może zostać wyrównane podczas montażu przez osiowe obrócenie rurek próżniowych. Powierzchnia kolektora do 6 m 2 może zostać połączona w jedno pole kolektorów. W tym celu dostarczane są elastyczne, uszczelnione przy pomocy pierścieni samouszczelniających i zaizolowane termicznie rury łączące. Zestaw przyłączeniowy z pierścieniowymi złączkami zaciskowymi umożliwia łatwe podłączenie pola kolektorów do przewodów instalacji solarnej. Czujnik temperatury cieczy w kolektorze zamontowany jest w punkcie pomiaru czujnika, na rurze zasilającej w skrzyni przyłączeniowej kolektora. Zalety Wysoko wydajny, zapewniający wysokie bezpieczeństwo eksploatacji rurowy kolektor próżniowy działający wg zasady Heatpipe. Zintegrowane w rurach próżniowych, niewrażliwe na zabrudzenia powierzchnie absorberów z powłoką Sol-Titan. Efektywne przekazywanie ciepła dzięki dwururowemu wymiennikowi ciepła Duotec całkowicie obejmującemu powierzchnię kondensatorów. Rury próżniowe można w optymalny sposób obracać w stronę słońca maksymalizując w ten sposób wykorzystanie energii. Bardzo skuteczna izolacja cieplna kolektora minimalizuje straty ciepła. Zintegrowane ograniczenie temperatury reguluje strumień ciepła w przypadku bardzo wysokich temperatur kolektora. Prosty montaż dzięki systemom montażu i połączeń firmy Viessmann. Atrakcyjne wzornictwo kolektora, obudowa w kolorze RAL 8019 (brązowy). 7 Stan wysyłkowy W oddzielnych kartonach zapakowano: VITOSOL VIESMANN 23

24 Vitosol 300-T (ciąg dalszy) Rury próżniowe, w każdym opakowaniu po 10 sztuk Skrzynia przyłączeniowa z szynami montażowymi Firma Viessmann oferuje kompletne systemy solarne wraz z kolektorem Vitosol 300-T (w pakietach) do podgrzewu wody użytkowej i/lub wspomagania ogrzewania (patrz cennik pakietów) VIESMANN VITOSOL

25 Vitosol 300-T (ciąg dalszy) 7.2 Dane techniczne Typ SP3, 2 m 2 SP3, 3 m 2 Ilość rur Powierzchnia brutto m 2 2,88 4,32 (podać przy składaniu wniosku o dofinansowanie) Powierzchnia absorbera m 2 2,05 3,07 Powierzchnia czynna absorbera m 2 2,11 3,17 Wymiary Szerokość a mm Wysokość b mm Głębokość c mm Poniższe wartości odnoszą się do powierzchni absorbera: Sprawność optyczna % 81,5 78,4 Współczynnik straty ciepła k 1 W/(m 2 K) 1,43 1,36 Współczynnik straty ciepła k 2 W/(m 2 K 2 ) 0,0076 0,0045 Ciepło właściwe kj/(m 2 K) 5,4 5,4 Ciężar kg Zawartość płynu litry 1,2 1,8 (czynnik grzewczy) Dop. ciśnienie robocze bar 6 6 (patrz rozdział Solarne naczynie wzbiorcze ) Maks. temperatura postojowa C Przyłącze Ø mm Temperatura postojowa Jest to temperatura występująca w najcieplejszym miejscu kolektora, jeżeli nie zachodzi odbiór ciepła, przy 1000 W globalnego natężenia promieniowania. a c KR KV b 7 65 KR Powrót z kolektora KV Zasilanie kolektora VITOSOL VIESMANN 25

26 8 Vitosol 300-T (ciąg dalszy) 7.3 Potwierdzenie zgodności Kolektory spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ 73. Sprawdzony zgodnie ze znakiem Solar-KEYMARK. Oznaczenie CE zgodnie z istniejącymi dyrektywami UE Regulatory systemów solarnych Vitosolic 100 Vitosolic 200 Elektroniczny regulator różnicowy do Elektroniczny regulator różnicowy do maksymalnie 4 odbiorników, do wymienionych niżej instalacji instalacji z dwusystemowym podgrzewem wody użytkowej z zastosowaniem dwusystemowy podgrzew wody użytkowej przy pomocy dwóch pojemnościowych podgrzewaczy zastosowaniem kolektorów słonecznych i kotłów grzewczych: kolektorów słonecznych i kotłów grzewczych dwusystemowy podgrzew wody użytkowej i wody w basenie kąpielowym wody lub większej liczby podgrzewaczy dwusystemowy podgrzew ciepłej wody użytkowej i wspomaganie ogrzewania pomieszczeń duże instalacje termiczne 8.1 Vitosolic 100, nr katalog Dane techniczne Budowa W skład regulatora wchodzi: Elektronika Wyświetlacz cyfrowy Przyciski nastawcze Zaciski przyłączeniowe: Czujniki Pompa obiegu solarnego KM-BUS Przyłącze elektryczne (włącznik/wyłącznik wykonuje inwestor) Przekaźnik do sterowania pracą pomp (odbiornik) Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i czujnik temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 0,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji 20 do +200 C podczas magazynowania i transportu 20 do +70 C Czujnik temperatury wody w podgrzewaczu Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V podczas eksploatacji 0 do +90 C podczas magazynowania i transportu 20 do +70 C Przy instalacjach z pojemnościowymi podgrzewaczami firmy Viessmann czujnik temperatury wody w podgrzewaczu wbudowany jest w kolanko wkręcane (patrz rozdział Dane techniczne dotyczący odpowiedniego podgrzewacza pojemnościowego oraz rozdział Instalacyjne wyposażenie dodatkowe ) na powrocie wody grzewczej. Funkcje Sterowanie pracą pompy obiegu solarnego do podgrzewu wody użytkowej i/lub wody w basenie Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Wskazówka dotycząca funkcji dodatkowej w zakresie podgrzewu wody użytkowej i ograniczenia dogrzewu przez kocioł grzewczy W instalacjach z regulatorami Vitotronic z KM-BUS możliwe jest stłumienie doładowania przez kocioł grzewczy oraz dodatkowa funkcja podgrzewu wody użytkowej. W instalacjach z innymi regulatorami firmy Viessmann funkcje te są możliwe tylko alternatywnie. Pozostałe funkcje patrz rozdział Funkcje. Dane techniczne 175 Długość przewodu 3,75 m Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 4 A 26 VIESMANN VITOSOL

27 Regulatory systemów solarnych (ciąg dalszy) Pobór mocy 2 W Klasa zabezpieczenia II Stopień zabezpieczenia IP 20 wg normy EN 60529, do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 0,5 A Przekaźnik 2 4(2) A, 230 V~ Łącznie maks. 4 A 8 Stan wysyłkowy Vitosolic 100 Czujnik temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze Potwierdzenie zgodności Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 8.2 Vitosolic 200, nr katalog Dane techniczne Budowa W skład regulatora wchodzi: Elektronika Wyświetlacz cyfrowy Przyciski nastawcze Zaciski przyłączeniowe: Czujniki Czujnik nasłonecznienia Pompy Wejścia licznika impulsów do przyłączenia mierników strumienia przepływu KM-BUS Urządzenie do zbiorczego meldowania usterek V-BUS dla rejestratora danych i/lub dużego wyświetlacza Przyłącze elektryczne (włącznik/wyłącznik wykonuje inwestor) Przekaźnik do sterowania pomp Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze, czujnik temperatury wody w podgrzewaczu i czujnik temperatury (podgrzewacz buforowy wody w basenie/wody grzewczej) Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 0,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji 20 do +200 C podczas magazynowania i transportu 20 do +70 C Czujnik temperatury wody w podgrzewaczu lub czujnik temperatury (podgrzewacz buforowy wody w basenie kąpielowym/wody grzewczej) Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 3,75 m Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +90 C podczas magazynowania i transportu 20 do +70 C Przy instalacjach z pojemnościowymi podgrzewaczami firmy Viessmann czujnik temperatury wody w podgrzewaczu wbudowany jest w kolanko wkręcane (patrz rozdział Dane techniczne dotyczący odpowiedniego podgrzewacza pojemnościowego oraz rozdział Instalacyjne wyposażenie dodatkowe ) na powrocie wody grzewczej. Przy zastosowaniu czujnika temperatury (basen kąpielowy) do pomiaru temperatury wody w basenie tuleja zanurzeniowa ze stali nierdzewnej dostępna jako wyposażenie dodatkowe może być zamontowana bezpośrednio w przewodzie powrotnym basenu kąpielowego. Funkcje Sterowanie pracą pompy obiegu solarnego do podgrzewu wody użytkowej i/lub wody w basenie, ew. innych odbiorników Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów VITOSOL VIESMANN 27

28 Regulatory systemów solarnych (ciąg dalszy) 8 Podgrzew wody użytkowej i wody w basenie: preferencja podgrzewu wody użytkowej. W trakcie ogrzewania wody w basenie kąpielowym (odbiornik z niską temperaturą wymaganą) pompa obiegowa zostaje czasowo wyłączona w celu stwierdzenia ewentualnej konieczności doładowania pojemnościowego podgrzewacza wody (odbiornik z wyższą temperaturą wymaganą). Jeżeli jest on nagrzany lub jeżeli temperatura nośnika ciepła nie wystarcza do ogrzania pojemnościowego podgrzewacza wody, następuje dalsze podgrzewanie wody w basenie kąpielowym. Podgrzew wody użytkowej i wody grzewczej przez podgrzewacz buforowy wody grzewczej: Woda podgrzewacza buforowego ogrzewana jest energią słoneczną. Ogrzewa ona następnie wodę użytkową. Jeżeli temperatura w podgrzewaczu buforowym przekroczy temperaturę na powrocie instalacji o nastawioną wartość, włączony zostaje zawór 3-drogowy i woda powrotna z instalacji kierowana jest przez podgrzewacz buforowy do kotła grzewczego w celu podwyższenia jej temperatury. Pozostałe funkcje patrz rozdział Funkcje. Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 6 W Klasa zabezpieczenia II Stopień zabezpieczenia IP 20 wg normy EN 60529, do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźniki półprzewodnikowe 1 do 4 0,5 A Przekaźnik 5 do 7 4(2) A, 230 V~ Łącznie maks. 6 A Stan wysyłkowy Vitosolic czujniki temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze Potwierdzenie zgodności Oznaczenie CE zgodnie z istniejącymi dyrektywami UE 8.3 Funkcje Przyporządkowanie do regulatorów solarnych Vitosolic Funkcja Ograniczenie temperatury maksymalnej podgrzewacza x x Funkcja chłodzenia kolektora x x Funkcja chłodzenia odwróconego x x Funkcja okresowego działania x x Funkcja chłodzenia x Funkcja termostatu x x Regulacja obrotów x x Bilans cieplny x x Ograniczenie dogrzewu przez kocioł grzewczy x x Funkcja dodatkowa podgrzewu ciepłej wody użytkowej x x Zewnętrzny wymiennik ciepła x Obejścia wężownicy podgrzewacza x Przekaźniki równoległe x Podgrzewacz 2 (do 4) wł. x Ładowanie podgrzewacza x Układ preferencji podgrzewacza x 28 VIESMANN VITOSOL

29 Regulatory systemów solarnych (ciąg dalszy) Ograniczenie temperatury maksymalnej podgrzewacza Jeżeli zostanie przekroczona zaprogramowana maksymalna temperatura wody w podgrzewaczu, wyłączana jest pompa obiegu solarnego, aby zapobiec przegrzaniu pojemnościowego podgrzewacza wody. 8 Funkcja chłodzenia kolektora Gdy zostanie osiągnięta zaprogramowana maksymalna temperatura wody w podgrzewaczu, pompa obiegu solarnego jest wyłączana. Jeżeli temperatura cieczy w kolektorze wzrośnie do poziomu ustawionej wartości maksymalnej, pompa zostaje włączona na tak długo, aż temperatura spadnie o 5 K poniżej wartości maksymalnej. Temperatura wody w podgrzewaczu może przy tym dalej wzrastać, jednak tylko do 95 ºC. Funkcja chłodzenia odwróconego Funkcja ta jest efektywna tylko wtedy, gdy aktywna jest funkcja chłodzenia kolektora. Jeżeli osiągnięta zostanie ustawiona maksymalna temperatura wody w podgrzewaczu, pompa obiegowa instalacji solarnej pozostaje włączona, aby zapobiec przegrzaniu kolektora. Wieczorem pompa pracuje tak długo, aż pojemnościowy podgrzewacz wody za pośrednictwem kolektora i przewodów rurowych zostanie schłodzony do ustawionej temperatury maksymalnej wody w podgrzewaczu. Wskazówki dotyczące funkcji chłodzenia kolektora i funkcji chłodzenia odwróconego Należy zagwarantować bezpieczeństwo instalacji solarnej także w przypadku przekroczenia wszystkich temperatur granicznych i dalszego wzrostu temperatury kolektora poprzez odpowiednie zwymiarowanie naczynia wzbiorczego. Jeżeli w takiej sytuacji temperatura kolektora utrzymuje się na tym samym poziomie lub wzrasta, pompa obiegu solarnego jest blokowana lub wyłączana (wyłączenie awaryjne kolektora), aby zapobiec przegrzaniu przyłączonych podzespołów. Funkcja okresowego działania Do zastosowania w instalacjach z niekorzystnie umiejscowionym czujnikiem temperatury cieczy w kolektorze, w celu zapobiegania opóźnieniom w ustalaniu tej temperatury. Funkcja chłodzenia Funkcja służy do odprowadzenia nadwyżek ciepła. Gdy zostanie osiągnięta maksymalna temperatura wody w podgrzewaczu i temperatura różnicowa włączania, następuje włączenie pompy obiegu solarnego i odbiornika przyłączonego do R4; wyłączenie następuje, gdy różnica temperatur spadnie poniżej temperatury różnicowej wyłączania. Funkcja zabezpieczenia przed zamarznięciem Kolektory firmy Viessmann napełnia się czynnikiem grzewczym. Nie trzeba uaktywniać tej funkcji. Aktywować tylko w przypadku zastosowania wody jako czynnika grzewczego. Funkcja termostatu przy Vitosolic 100 Możliwe tylko w połączeniu z rozszerzeniem przyłączeniowym (wyposażenie dodatkowe). Funkcji termostatu można używać niezależnie od pracy w trybie solarnym. Funkcja ta umożliwia jak najszybsze odprowadzenie nadwyżek ciepła. Jeżeli temperatura kolektora spadnie poniżej +4 ºC, włączana jest pompa obiegu solarnego, aby zapobiec uszkodzeniu kolektora. Jeśli temperatura kolektora wzrośnie powyżej +5 ºC, pompa jest wyłączana. Istnieje możliwość ustawienia temperatury włączania termostatu NHE oraz temperatury wyłączania termostatu NHA. Ustawienia fabryczne: NHE = 40 ºC, NHA = 45 ºC Zakres regulacji: 0,5 do 95 ºC VITOSOL VIESMANN 29

30 Regulatory systemów solarnych (ciąg dalszy) 8 Funkcja termostatu, regulacja ΔT i zegary sterujące przy Vitosolic 200 Funkcje te mogą być wykorzystane tylko wtedy, jeśli odpowiednie wejścia i wyjścia nie są wykorzystane przez funkcje na schemacie podstawowym. Funkcja termostatu Odpowiedni przekaźnik włącza się po osiągnięciu temperatury włączania i wyłącza po osiągnięciu temperatury wyłączania. Zegary sterujące Odpowiedni przekaźnik włącza się i wyłącza zgodnie z ustawionymi czasami. (3 przedziały czasowe możliwe do włączenia). Dopiero po osiągnięciu dla danego przekaźnika wszystkich parametrów włączenia, przekaźnik zostaje włączony. Regulacja ΔT Odpowiedni przekaźnik włącza się po przekroczeniu temperatury różnicowej włączania i wyłącza po spadku poniżej temperatury różnicowej wyłączania. Regulacja obrotów przy Vitosolic 100 Regulacja obrotów włączona jest fabrycznie dla pompy R1. Ta pompa nie może mieć własnej regulacji obrotów. Pompę kilkustopniową należy ustawić na najwyższym stopniu. Regulacja obrotów przy Vitosolic 200 Regulacja obrotów włączona jest fabrycznie dla pomp R1 do R4. Te pompy nie mogą mieć własnej regulacji obrotów. Pompy kilkustopniowe należy ustawić na najwyższym stopniu. Regulację obrotów należy wyłączyć po spełnieniu następujących warunków: W przypadku stosowania pomp z własną regulacją obrotów. Podczas odpowietrzania instalacji solarnej. Regulację obrotów należy wyłączyć po spełnieniu następujących warunków: W przypadku stosowania pomp z własną regulacją obrotów. Podczas odpowietrzania instalacji solarnej. Bilans cieplny przy Vitosolic 100 Przy ustalaniu ilości ciepła należy uwzględnić różnicę temperatur między kolektorem i podgrzewaczem, ustawiony strumień objętościowy, rodzaj czynnika grzewczego oraz czas pracy pompy obiegu solarnego. Bilans cieplny przy Vitosolic 200 Bilansowanie może odbywać się z zastosowaniem zestawu uzupełniającego licznika ciepła (wyposażenie dodatkowe) lub bez. Bilansowanie bez zestawu uzupełniającego Poprzez różnicę temperatur między zasilaniem licznika ciepła i czujnikiem temperatury wody na powrocie z licznika oraz poprzez ustawiony strumień przepływu. Bilansowanie z zestawem uzupełniającym Poprzez różnicę temperatur między zasilaniem licznika ciepła i czujnikiem temperatury wody na powrocie z licznika oraz poprzez strumień przepływu zarejestrowany przez przepływomierz. Można także wykorzystać już zastosowane czujniki bez wpływu na ich funkcjonowanie w danym schemacie instalacji. Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic 100 Instalacje z regulatorami Vitotronic z KM-BUS Regulatory z aktualnego programu dostawy firmy Viessmann wyposażone są w wymagane oprogramowanie. W celu uzupełnienia osprzętu istniejących instalacji należy ewentualnie wyposażyć regulator obiegu kotła w elektroniczną płytkę instalacyjną (patrz cennik). Jeżeli pojemnościowy podgrzewacz wody jest ogrzewany, regulator solarny ogranicza dogrzew pogrzewacza przez kocioł grzewczy. W regulatorze obiegu kotła należy poprzez adres kodowy 67 ustawić trzecią wartość wymaganą temperatury wody użytkowej (zakres regulacji od 10 do 95 ºC). Wartość ta musi być niższa od pierwszej wartości wymaganej temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz (pompa obiegu solarnego pracuje) dopiero wówczas, gdy wartość zadana nie zostanie osiągnięta za pomocą samej instalacji solarnej. Instalacje z innymi regulatorami firmy Viessmann Możliwe tylko w połączeniu z rozszerzeniem przyłączeniowym (wyposażenie dodatkowe). Jeżeli pojemnościowy podgrzewacz wody jest ogrzewany, regulator solarny ogranicza dogrzew pogrzewacza przez kocioł grzewczy. Za pomocą opornika wbudowanego w rozszerzenie przyłączeniowe symulowana jest temperatura rzeczywista wody użytkowej wyższa o ok. 10 K. Kocioł grzewczy zaczyna ogrzewać podgrzewacz (pompa obiegu solarnego pracuje) dopiero wówczas, gdy wartość zadana temperatury wody użytkowej nie zostanie osiągnięta za pomocą instalacji solarnej. 30 VIESMANN VITOSOL

31 Regulatory systemów solarnych (ciąg dalszy) A X1 X2 N R1 R2 N L N L SOP STB USP X PTC NTC Regulator 8 C 1~ M D 1~ M E G lub BU BK BN F H B? N R2 N R1 N L K L PE N L A Rozszerzenie przyłączeniowe (wyposażenie dod.) B Vitosolic 100 C W celu przyłączenia ogranicznika temperatury maksymalnej usunąć mostek D Pompa obiegu solarnego E Pompa obiegowa do podgrzewu wstępnego (funkcja dodatkowa do podgrzewu wody użytkowej) F Zabezpieczający ogranicznik temperatury (jeżeli jest on konieczny) G Czujnik temperatury wody w podgrzewaczu (PTC) regulatora obiegu kotła H Czujnik temperatury wody w podgrzewaczu (NTC) regulatora obiegu kotła K Do regulatora obiegu kotła (przyłącze czujnika temperatury wody w podgrzewaczu) L Wyłącznik zasilania, wykonuje inwestor Ograniczenie dogrzewu przez pojemnościowy podgrzewacz wody z wykorzystaniem kotła grzewczego przy Vitosolic 200 Instalacje z regulatorem Vitotronic z KM-BUS Regulatory z aktualnego programu dostawy firmy Viessmann wyposażone są w wymagane oprogramowanie. W celu uzupełnienia osprzętu istniejących instalacji należy ewentualnie wyposażyć regulator obiegu kotła w elektroniczną płytkę instalacyjną (patrz cennik). Jeżeli pojemnościowy podgrzewacz wody (odbiornik 1) jest ogrzewany, układ regulacji instalacji solarnej ogranicza dogrzew pogrzewacza przez kocioł grzewczy. W regulatorze obiegu kotła należy poprzez adres kodowy 67 nastawić trzecią wartość wymaganą temperatury wody użytkowej (zakres regulacji: od 10 do 95 ºC). Wartość ta musi być niższa od pierwszej wartości wymaganej temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wówczas, gdy wartości wymaganej temperatury wody użytkowej nie uda się osiągnąć za pomocą instalacji solarnej. Instalacje z innymi regulatorami firmy Viessmann Jeżeli pojemnościowy podgrzewacz wody (odbiornik 1) jest ogrzewany, układ regulacji instalacji solarnej ogranicza dogrzew pogrzewacza przez kocioł grzewczy. Za pomocą opornika symulowana jest wyższa o 10 K wartość rzeczywista temperatury wody użytkowej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wówczas, gdy wartości wymaganej temperatury wody użytkowej nie uda się osiągnąć za pomocą instalacji solarnej. VITOSOL VIESMANN 31
