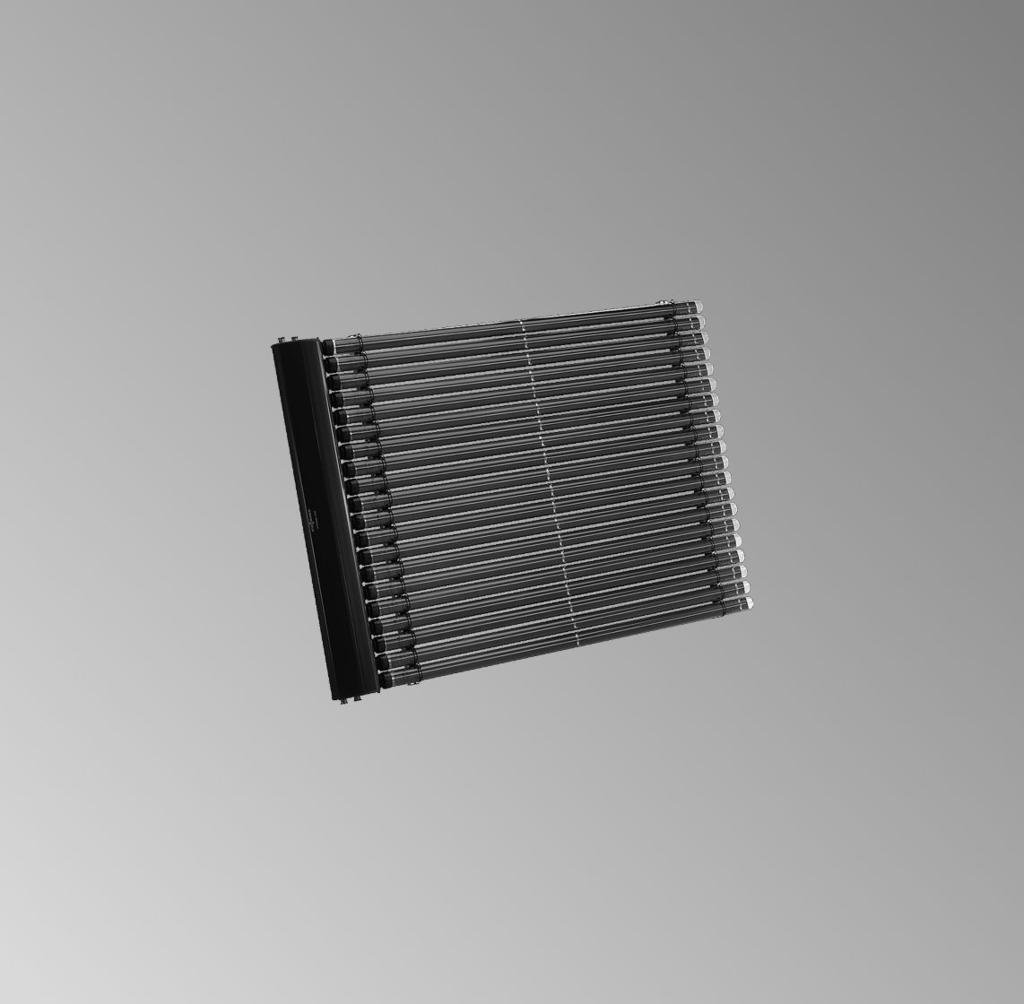

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitosol 200-T Typ SD2 i SD2A Rurowy kolektor próżniowy z przepływem bezpośrednim VITOSOL 200-T 4/2009 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Prace przy instalacji Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczas prac należy przestrzegać przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW i VDE a ÖNORM, EN i ÖVE c SEV, SUVA, SVTI i SWKI 2

3 Spis treści Prace montażowe Poziomy montaż na dachu... 4 Montaż z kotwą krokwi... 4 Montaż za pomocą kątownika mocującego Montaż skrzyni przyłączeniowej Pionowy montaż na dachu Przed montażem Montaż z kotwą krokwi Montaż za pomocą kątownika mocującego Montaż skrzyni przyłączeniowej Wykonanie przyłączy hydraulicznych Łączenie skrzyń przyłączeniowych Montaż rur próżniowych Demontaż rur próżniowych (w razie konieczności) Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze Instalacja Uruchomienie i precyzyjna regulacja

4 Poziomy montaż na dachu Montaż z kotwą krokwi Podzespoły M8x25 Ø8,4 M /2148 4

5 Poziomy montaż na dachu (ciąg dalszy) Przegląd 47 a b c d e Zestaw a mm b mm c mm d mm e mm 2 m m m 2 /2 m m 2 /3 m m 2 /2 m m 2 /3 m

6 Poziomy montaż na dachu (ciąg dalszy) Montaż

7 Poziomy montaż na dachu (ciąg dalszy) Wymiar pomiędzy kotwami krokwi patrz strona 5. Montaż kotwy krokwi: Z 3 krokwi, które są konieczne do łącznej szerokości, środkową pozostawić wolną. 9. 7

8 Poziomy montaż na dachu (ciąg dalszy)

9 Poziomy montaż na dachu (ciąg dalszy)

10 Poziomy montaż na dachu (ciąg dalszy) e d x 17. 4x 17. Odstęp krokwi d w mm Występ e w mm

11 230 Poziomy montaż na dachu (ciąg dalszy) x a b x a mm 440 b mm

12 Poziomy montaż na dachu (ciąg dalszy) Wskazówka Uchwyty rurowe na jednej szynie muszą znajdować się w jednej linii z odpowiadającymi im uchwytami na przeciwległej szynie x 23. Dalej postępować jak opisano poniżej: Zamontować skrzynię przyłączeniową (patrz strona 15). Wykonać przyłącza hydrauliczne (patrz strona 29). Montaż za pomocą kątownika mocującego Np. na dachach z blachy 12

13 Poziomy montaż na dachu (ciąg dalszy) Podzespoły M8x25 Ø8,4 M /2148 Przegląd 47 a b 26 d e c 13

14 190 Poziomy montaż na dachu (ciąg dalszy) Zestaw a mm b mm c mm d mm e mm 2 m m m 2 /2 m m 2 /3 m m 2 /2 m m 2 /3 m Montaż Do zamocowania kątowników konieczne są dostarczane przez inwestora elementy mocujące. Montaż elementów mocujących przedstawiony jest na przykładzie paneli dachowych profilowanych Dalej według kroku 18 na stronie

15 Poziomy montaż na dachu (ciąg dalszy) Montaż skrzyni przyłączeniowej Wskazówki montażowe Jako pomoc do wiercenia wykorzystać występ centrujący znajdujący się z tyłu skrzyni przyłączeniowej Wskazówka Uchwyty rurowe na szynach montażowych muszą znajdować się w jednej linii z uchwytami w skrzyni przyłączeniowej; w razie potrzeby wyrównać przy pomocy sznura. Ø

16 Pionowy montaż na dachu Przed montażem Do danej liczby kolektorów lub zestawów kolektorów przyporządkowana jest określona liczba kotew krokwi lub kątowników mocujących (do łączenia z dachami z blachy). W zależności od odstępów między krokwiami należy użyć określonej liczby krokwi dachowych do montażu kotew krokwi. W poniższej tabeli podano krokwie dachowe, na których muszą zostać zamontowane kotwy lub kątowniki mocujące. Przykład: Liczba kolektorów3 Zestaw 1 x 2 m 2 i 2 x 3 m 2 Odstęp między krokwiami 600 mm 3 kolektorów Zestaw Odstęp krokwi d w mm Liczba użytych krokwi b w mm 600 1, 2, 3, 6, 7, x 2 m 2 / 2 x 3 m , 2, 3, 5, 6, , 2, 3, 5, 6, Z 9 krokwi dachowych użyte są: krokiew 1, 2, 3, 6, 7, 9 Wymiar b= 500 mm a A B b c c C A Kotwa krokwi B Kotwy z odstępem a C Szyna montażowa z uchwytami rurowymi Należy bezwzględnie przestrzegać poniższych wymiarów: Wymiar b, występ szyny montażowej z uchwytem rury, patrz kolejne tabele Wymiar c = 26 mm 16

17 Pionowy montaż na dachu (ciąg dalszy) 1 kolektor Zestaw Odstęp krokwi d w mm Liczba użytych krokwi b w mm 1 x 2 m , , , x 3 m , , , kolektorów Zestaw Odstęp krokwi d w mm Liczba użytych krokwi b w mm 2 x 2 m , 2, 3, , 2, 3, , 2, 3, , 2, 3, x 2 m 2 / 1 x 3 m , 2, 3, , 2, 3, x 3 m , 3, 4, , 3, 4, , 3, 4, kolektorów Zestaw Odstęp krokwi d w mm Liczba użytych krokwi b w mm 600 1, 3, 4, 5, 6, x 2 m 2 / 1 x 3 m , 2, 3, 4, 5, , 2, 3, 4, 5, , 2, 3, 6, 7, x 2 m 2 / 2 x 3 m , 2, 3, 5, 6, , 2, 3, 5, 6, x 3 m , 3, 4, 6, 7, , 4, 5, 7, 8, , 3, 4, 6, 7,

18 Pionowy montaż na dachu (ciąg dalszy) 4 kolektorów Zestaw Odstęp krokwi d w mm Liczba użytych krokwi b w mm 600 1, 2, 3, 5, 6, 8, 9, x 2 m 2 / 2 x 3 m , 2, 3, 4, 5, 7, 8, , 2, 3, 4, 5, 7, 8, , 2, 3, 6, 7, 9, 11, x 2 m 2 / 3 x 3 m , 2, 3, 5, 6, 8, 9, , 2, 3, 5, 6, 8, 9, x 3 m , 3, 4, 6, 7, 9, 10, , 4, 5, 7, 9, 11, 12, , 3, 4, 6, 7, 8, 9, kolektorów Zestaw Odstęp krokwi d w mm Liczba użytych krokwi b w mm 600 1, 2, 3, 4, 5, 8, 9, 11, 13, x 2 m 2 / 3 x 3 m , 2, 3, 4, 5, 7, 8, 10, 11, , 2, 3, 4, 5, 7, 8, 9, 10, , 2, 3, 6, 7, 9, 11, 13, 14, x 2 m 2 / 4 x 3 m , 2, 3, 5, 6, 8, 9, 11, 12, , 2, 3, 5, 6, 8, 9, 10, 11, x 3 m , 3, 4, 6, 7, 9, 10, 12, 13, , 3, 5, 7, 8, 10, 12, 14, 15, , 3, 4, 6, 7, 8, 9, 11, 12,

19 Pionowy montaż na dachu (ciąg dalszy) Montaż z kotwą krokwi Podzespoły / /2148 M8x25 Ø8,4 M8 19

20 Pionowy montaż na dachu (ciąg dalszy) Przegląd b 40 a 1650 a mm 1550 b mm

21 Pionowy montaż na dachu (ciąg dalszy) Montaż a Wymiar a = 1650 mm 21

22 Pionowy montaż na dachu (ciąg dalszy)

23 Pionowy montaż na dachu (ciąg dalszy)

24 Pionowy montaż na dachu (ciąg dalszy)

25 Pionowy montaż na dachu (ciąg dalszy) c x Wymiar c = 26 mm 25

26 Pionowy montaż na dachu (ciąg dalszy) Wskazówka Uchwyty rurowe na jednej szynie muszą znajdować się w jednej linii z odpowiadającymi im uchwytami na przeciwległej szynie x Dalszy montaż ze skrzynią przyłączeniową (patrz strona 29). Montaż za pomocą kątownika mocującego Np. na dachach z blachy 26

27 Pionowy montaż na dachu (ciąg dalszy) Podzespoły Ø8, M8x25 M8 1439/ /2148 Przegląd b a a mm 1550 b mm

28 Pionowy montaż na dachu (ciąg dalszy) Montaż Do zamocowania kątowników konieczne są dostarczane przez inwestora elementy mocujące. Montaż elementów mocujących przedstawiony jest na przykładzie paneli dachowych profilowanych Dalej według kroku 20 na stronie

29 Pionowy montaż na dachu (ciąg dalszy) Montaż skrzyni przyłączeniowej 2x x Wskazówka Uchwyty rurowe na szynach montażowych muszą znajdować się w jednej linii z uchwytami w skrzyni przyłączeniowej; w razie potrzeby wyrównać przy pomocy sznura. Wykonanie przyłączy hydraulicznych Łączenie skrzyń przyłączeniowych Podzespoły Armaturenfett 29

30 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Wskazówki montażowe! Uwaga Rury łączące nie mogą być uszkodzone. Wszystkie pierścienie uszczelniające w kolektorach smarować tylko dołączonym specjalnym smarem stałym. Wyrównać skrzynię przyłączeniową

31 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Montaż rur próżniowych Wskazówki montażowe Niebezpieczeństwo Rury próżniowe mogą być gorące i przy niezachowaniu ostrożności ulec zniszczeniu. Zniszczona rura może spowodować obrażenia. Z tego względu należy zakładać rękawice i okulary ochronne. Rury muszą zostać zablokowane w uchwytach z lekkim trzaskiem. Rury wsunąć do rury rozdzielczej aż do oporu. Rura blokuje się w klipsie. Uszczelkę wyjmować tylko od góry z wpustu pokrywy obudowy. Powleczona strona absorbera ma być skierowana w kierunku słońca. Na dachach nie skierowanych dokładnie na południe ustawić kąt nachylenia absorbera przy użyciu dołączonego szablonu. maks

32 Wykonanie przyłączy hydraulicznych (ciąg dalszy)

33 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Demontaż rur próżniowych (w razie konieczności)

34 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze Podzespoły Armaturenfett 34

35 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Przyłącze można wykonać z prawej lub lewej strony. Przyłącze z prawej strony Przyłącze z lewej strony A Zasilanie B Powrót C Odpowietrzanie Wskazówki montażowe Wszystkie końcówki rur muszą być ścięte prostopadle i oczyszczone z zadziorów. Pierścienie uszczelniających smarować tylko dołączonym specjalnym smarem stałym. Nakrętkę kołpakową przykręcić najpierw ręcznie, a następnie dokręcić kluczem płaskim o ¾ obrotu. Do pierścieniowej złączki zaciskowej nie stosować wyżarzonych rur miedzianych. 35

36 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Rurka nawrotna z odpowietrzeniem tylko w przypadku montażu poziomego. Po połączeniu pola kolektorów z orurowaniem obwodu solarnego napełnić instalację, sprawdzić ciśnienie i szczelność instalacji. Instrukcja serwisowa Vitosol- T.! Uwaga Jeżeli zaraz po montażu instalacja solarna nie zostanie napełniona czynnikiem grzewczym, kolektory mogą ulec uszkodzeniu. Dlatego też kolektory należy osłaniać przed promieniowaniem słonecznym. Przyłącze z prawej strony x x 4. 2x 11. RL VL 6. VL RL

37 Wykonanie przyłączy hydraulicznych (ciąg dalszy) Przyłącze z lewej strony VL 2x RL x 2x

38 Instalacja! Uwaga Nieprawidłowo przeprowadzona instalacja może spowodować uszkodzenie kolektorów. W celach montażowych należy stosować złączki mosiężne (także mosiądz czerwony) i rury miedziane. Konopie można stosować tylko w połączeniu z materiałami uszczelniającymi odpornymi na ciśnienie i temperaturę (np. pasta solarna Viscotex firmy Locher, CH-9450 Altstätten). Nie chodzić po kolektorach! W kolektorze ani w jego pobliżu nie wykonywać prac lutowniczych! 1. Przewody należy ułożyć w taki sposób, aby zapewnić całkowite odpowietrzenie. W dostępnym miejscu należy zamontować separator powietrza w rurze (patrz rys.). 3. Naczynie zbiorcze musi być dopuszczone wg normy DIN 4807 i zamontowane z pętlą termoizolacyjną. Przepony i uszczelki naczynia zbiorczego i zaworu bezpieczeństwa muszą być dostosowane do czynnika grzewczego. Obliczanie ciśnienia wstępnego patrz instrukcja serwisowa Vitosol. 4. Podczas eksploatacji bez zestawu Solar-Divicon należy stosować tylko zawory bezpieczeństwa przewidziane dla 120 C i maks. 6 bar oraz zawierające literę S (solar) w symbolu podzespołu. 5. Wykonać połączenia odporne na ciśnienie i temperaturę (przestrzegać maks. temperatury postojowej kolektora). 2. Instalację wyposażyć zgodnie z normą EN w naczynie zbiorcze, zawór bezpieczeństwa i pompę obiegową. 38

39 Instalacja (ciąg dalszy) P O A E B P E M D D C T F N L K G H A Kolektor B zestawu pompowego Solar-Divicon C Osadnik D Naczynie zbiorcze E Stagnacyjny element chłodzący F Zawór odcinający G Napełnianie H Pompa ręczna do napełniania układu solarnego K Armatura do napełniania (F, G, L) L Spust M Separator powietrza N Pojemnościowy podgrzewacz wody O Regulator systemów solarnych P Odpowietrznik Uruchomienie i precyzyjna regulacja Uruchomienie instalacji solarnej patrz instrukcja serwisowa Vitosol. 39
