1 Inwestor: Wykonawca: Gmina Koluszki Ul. 11-go Listopada Koluszki PROCAD s.c ul. 11-go Listopada Koluszki tel: Stadium: PROJEKT WYONAWCZY Inwestycja: Budowa oraz demontaż linii napowietrznej WN 110 kv oraz budowa linii kablowej SN - 15 kv wraz z demontażem odcinka linii napowietrznej 15 kv Branża: Obiekty budowlane: Elektryczna Przewód OPGW Nr archiwalny projektu: Temat opracowania: 33a/E/PP/2011 Wymiana istniejącego przewodu OPGW na odcinku od stanowiska słupowego nr 54 do bramki GPZ Koluszki Tom/Egzemplarz: Adres inwestycji: I, Egz. INWESTOR Gm. Koluszki Stanowisko Imię i nazwisko Uprawnienia/Specjalność Podpis Opracował: inż. Przemysław Pączyński Energetyka Projektował: mgr inż. Andrzej Krawczyk 251/94/WŁ/Energetyka

2 Spis zawartości: Część Formalno prawna projektu 1. Uprawnienia projektanta branży elektroenergetycznej Oświadczenie projektanta branży elektroenergetycznej Warunki przebudowy wydane przez PCSS Poznań Uzgodnienie z PCSS Poznań... 9 Część Techniczna projektu 1. Temat opracowania Podstawa opracowania i zakres opracowania Opis trasy linii Opis techniczny Stan istniejący Stan projektowany Konstrukcje wsporcze Warunki gruntowo wodne Przewody odgromowe Harmonogram wymiany OPGW Montaż przewodów OPGW Tablice ostrzegawcze Materiały do demontażu Oddziaływanie inwestycji na środowisko 6.1 Oddziaływanie na środowisko Zapotrzebowanie na wodę, energię o odprowadzanie ścieków Gospodarka odpadami Elementy linii wysokiego napięcia 110 kv relacji GPZ Janów GPZ Koluszki Przewody odgromowe Uwagi końcowe Tablice zwisów montażowych Zestawienie materiałów do montażu Zestawienie do demontażu Załączniki do projektu Rys Plan sytuacyjny - wymiana przewodu OPGW Rys Profil linii Rys Tabela montażowa Rys Schemat blokowy traktu światłowodowego Rys Schemat optyczny traktu światłowodowego Rys Zawieszenie odciągowe dla przewodu OPGW Rys Zawieszenie przelotowe dla przewodu OPGW Rys Zawieszenie krańcowe dla przewodu OPGW Rys Karta katalogowa tłumików drgań Rys Karta katalogowa przewodu OPGW... 34

3 1. Temat opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy przebudowy odcinka istniejącej linki odgromowej OPGW zlokalizowanej na istniejącej linii wysokiego napięcia 110 kv 3 x AFL mm 2 relacji Koluszki - Janów ze względu na kolizję ze Specjalną Strefą Ekonomiczną przy ul. Nasiennej w Koluszkach. 2. Podstawa i zakres opracowania a) Podstawę opracowania stanowią: Warunki techniczne wydane przez Poznańskie Centrum Superkomputerowo - Sieciowe nr Ldz. 546/05/11 Dane paszportowe przedmiotowej linii, udostępnione przez Wydział Najwyższych Napięć PGE Dystrybucja S.A. - Oddział Łódź - Teren Oględziny inwetaryzacyjne linii wykonane w Kwietniu 2011 Aktualna mapy do celów projektowych PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa PN-B-03205:1996 Konstrukcje stalowe. Podpory linii energetycznych. Projektowanie i wykonanie PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie, PN-80/B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych. Obliczenia statyczne i projektowanie. b) Zakres opracowania obejmuje: Demontaż istniejącej linki OPGW od stanowiska nr 54 do Bramki GPZ Koluszki Montaż kabla światłowodowego OPGW od istniejącego słupa nr 54 do bramki stacyjnej w GPZ Koluszki.

4 3. Opis trasy linii Przebudowywany odcinek linki odgromowej OPGW podlega wymianie od stanowiska słupowego nr 54 do bramki zlokalizowanej na GPZ Koluszki. Przebieg w omawianym zakresie został przedstawiony na planie sytuacyjnym oraz na profilu linii. Warunki jakie występują na trasie przebudowywanego odcinka linki odgromowej. Strefa klimatyczna WI; SI Strefa zabrudzeniowa III Długość przebudowywanego odcinka linii (54 - bramka GPZ Koluszki) przewody odgromowe 3500m Ilość torów jeden

5 4. Opis techniczny 4.1. Stan istniejący W linii 110 kv relacji Janów Koluszki zostanie wykonana przebudowa 4 słupów wraz ze zmianą ich lokalizacji oraz zostaną wymienione przewody fazowe, przewód odgromowy oraz izolacja. Natomiast na odcinku od słupa 54 do bramki w GPZ Koluszki zostanie wymieniony odcinek przewodu odgromowego OPGW. Ilość torów jeden Przewody odgromowe 1 x AFL-1,7-70mm 2 OPGW ASLH-D(S)bb 26J+10Jn(AA/ACS69/15-7,9) 12,6mm 4.2. Stan projektowany Projektowane długości przęseł: Ilość torów jeden Przewody odgromowe 1 x AFL-1,7-70mm 2 OPGW ASLH-D(S)bb 26J+10Jn(AA/ACS69/15-7,9)0 12,6mm 4.3. Konstrukcje wsporcze Zgodnie ze szczegółowymi uzgodnieniami technicznymi z PGE Dystrybucja S.A. - oddział Łódź Teren dla przedmiotowego odcinka linii 110 kv projektuje się jednotorowe słupy rurowe serii SLrc zlokalizowane zgodnie z planem zagospodarowania terenu. Projektuje się słupy z zawieszeniem pionowym jednostronnym od strony ul. Nasiennej aby jak najbardziej zmniejszyć piętnasto metrową strefę ochronną linii (zgodnie z MPZP) Po posadowieniu nowych słupów istniejące słupy wraz z osprzętem oraz przewodami roboczymi i przewodem odgromowym należy zdemontować. Materiał z demontażu należy zdać do magazynu PGE Dystrybucja S.A. - oddział Łódź Teren. Na odcinku od słupa nr 54 do słupa 60 oraz od słupa 65 do bramki GPZ Koluszki nie projektuje się wymiany konstrukcji wsporczych a jedynie wymianę zawiesia do podwieszenia przewodu odgromowego OPGW.

6 4.4. Warunki gruntowo wodne Według regionalizacji fizyczno - geograficznej J. Kondrackiego (Warszawa 1998 r) teren na którym znajduje się projektowana linia napowietrzna WN leży w makroregionie Wzniesień Południowomazowieckich i mezoregionie Wzniesień Łódzkich oraz w obszarze staroglacyjnym który nie był objęty ostatnim zlodowaceniem. Pod względem morfologicznym teren na którym będzie zlokalizowana przedmiotowa linia jest on urozmaiconą hipsometrycznie, falistą wysoczyzną morenową i wodnolodowcową (rzędne m n.p.m.). Na terenie całej Gminy Koluszki występuje piętro jurajskie i czwartorzędowe. W utworach czwartorzędowych występują generalnie dwa poziomy wodnonośne - nadmorenowy i międzymorenowy. Lokalnie zaś płytki poziom śródglinowy. Strefę wodnonośną tworzą spękane i skrasowiałe wapienne jury górnej. Zwierciadło poziomu jest nadporowe, a wody w rejonie gminy są dobrze izolowane w stropie przed kontaktem hydraulicznym z wodami piętra czwartorzędowego. Zwierciadło wody kształtuje się na głębokości od 70 m p.p.t. do 100 m p.p.t. Bazują na nim ujęcia komunalne miasta Koluszki Przewody odgromowe Zgodnie z warunkami technicznymi oraz danymi uzyskanymi od IChB PAN PCSS istniejący przewód odgromowy 1 x AFL-1,7-70mm 2 jest skojarzony ze światłowodem OPGW ASLH-D(S)bb 26J+10Jn(AA/ACS69/15-7,9)0 12,6mm. Wyżej wymieniony przewód należy wymienić na odcinku od słupa nr 54 do bramki na terenie GPZ Koluszki. Na podejściu do bramki GPZ Koluszki należy nowo projektowany przewód OPGW poprowadzić z tej samej strony co istniejący i połączyć do istniejącej mufy natomiast linkę odgromową po drugiej stronie należy połączyć równolegle poprzez uchwyt dla przewodu uziemiającego i OPGW firmy BELOS-PLP z nowo projektowanym przewodem OPGW na wierzchołku istniejącego słupa nr 65.

7 4.6. Harmonogram wymiany OPGW a) Obniżenie punktu zawieszenia przewodu OPGW od stanowiska słupowego nr 54 do bramki przy GPZ Koluszki (2 dni) b) Montaż rolek na każdym stanowisku słupowym do zawieszenia nowego przewodu OPGW (1 dzień) c) Zaciągnięcie lekkiej linki parcianej (1 dzień) d) Zaciągnięcie stalowej linki wciągarką na nowym odcinku (1 dzień) e) Zaciągnięcie nowego przewodu OPGW na całym odcinku f) Przespawanie nowego przewodu OPGW w miejscach połączeń (na słupie 54 oraz na bramce GPZ Koluszki - prace wykowywane przez 2 brygady równolegle). Czas potrzebny na wyłączenie łącza światłowodowego 6 godzin g) Demontaż starego przewodu OPGW (2 dni) Prace przy wymianie łącza światłowodowego będą wykonane podczas pracującej linii WN kv. Nowo projektowany przewód OPGW będzie wspawany w istniejące mufy zlokalizowane na stanowisku słupowym nr 54 oraz na bramce GPZ Koluszki Montaż przewodów OPGW Zasady montażu przewodów światłowodowych są takie, jak przewodów energetycznych z tym, że wymagania dotyczące sprzętu montażowego i reżimu pracy są znacznie wyższe i musza być bezwzględnie przestrzegane. Przewody dostarczane są na bębnach o długościach ściśle dostosowanych do poszczególnych odcinków światłowodowych wg załączonych w dokumentacji schematów. Bębny oznakowane będą odpowiednimi symbolami. Przewody światłowodowe rozwijane powinny być metoda pod naciągiem, która jako jedyna zapewnia szybki i ekonomiczny montaż w sekcjach wieloprzęsłowych, szczególnie w terenie o wielu utrudnieniach, gwarantując jednocześnie poprawność przeprowadzenia montażu. Polega ona na rozwijaniu przewodu przy pomocy linki wstępnej przez rolki montażowe zawieszone na kolejnych słupach sekcji. Funkcję linki wstępnej pełnił będzie demontowany przewód odgromowy. Dla montażu przewodu niezbędne jest stosowanie specjalistycznego sprzętu, zapewniającego wymaganą siłę naciągu oraz zabezpieczającego przed przekroczeniem siły zrywającej. Maksymalna siła podczas rozwijania przewodu powinna być zgodna z ustaleniami producenta podana jest w karcie katalogowej z danymi technicznymi załączonej w projekcie. Rolki powinny być smarowane i obracać się lekko. Jednocześnie muszą

8 umożliwiać jednostronne otwieranie w celu umożliwienia wyjęcia naciąganego przewodu, np. przy montażu oplotowych uchwytów przelotowych. Należy pamiętać, że w trakcie prac montażowych nie wolno dopuścić do jakichkolwiek uszkodzeń przewodu rozciąganego, np. załamań, skręceń czy przekroczenia siły dopuszczalnej. W długościach każdego odcinka światłowodowego przewidziano rezerwę dla umożliwienia wykonania połączeń przy słupie. W celu regulacji zwisów opracowano tabele zwisów i naprężeń przewodu światłowodowego Tablice ostrzegawcze Zgodnie z obowiązującymi normami PN-E i PN-88/E na projektowanym słupie należy zawiesić 2 dwie tabliczki ostrzegawcze. Tabliczki powinny posiadać kształt typu A o wymiarach 148 x 210mm. Znak ostrzegawczy trójkąt o barwie żółtej z czarną obwódką i czarnym symbolem błyskawicy na kwadratowym białym tle. Napis bezpieczeństwa : NIE DOTYKAĆ URZĄDZENIE ELEKTRYCZNE o czarnych literach na prostokątnym żółtym polu. Tablice powinny być zabezpieczone antykorozyjnie poprzez emaliowanie. Na drugiej stronie tablicy powinien być umieszczony trwały i czytelny napis zawierający nazwę lub znak producenta.

9 5. Materiały do demontażu Demontażowi podlega istniejący przewód OPGW od słupa nr 54 do bramki GPZ Koluszki. Prace demontażowe należy prowadzić po żniwach i zakończyć je przed siewem zbóż. Na miejsce istniejących stanowisk należy dojechać istniejącym drogami, a w przypadku ich braku pojazdy powinny dostać się do stanowiska wzdłuż granicy działki, lub wewnętrznymi drogami dojazdowymi. Za pomocą wciągarki należy opuścić przewody robocze i odgromowe na ziemię, a następnie zdemontować izolację. Po zwolnieniu mocowania słupów z fundamentami konstrukcje zostaną położone na ziemi, pocięte lub rozkręcone i wywiezione do utylizacji. Słupy stalowe oraz przewody zostaną wywiezione na złom. Fundamenty prefabrykowane zostaną całkowicie wykopane i wywiezione natomiast wylewane na miejscu zostaną skruszone do głębokości 1m, a pozostała część pozostanie zasypana ziemią.

10 6. Oddziaływanie inwestycji na środowisko 6.1 Oddziaływanie na środowisko Przebudowywana linia elektroenergetyczna napowietrzna 110 kv po zmianie lokalizacji istniejącego słupa nie zmieni napięcia pracy oraz nie zmienią się jej aktualne warunki oddziaływania na środowisko w zakresie emisji pól elekromagnetycznych i hałasu. W trakcie likwidacji demontowanych elementów linii oraz budowy nowych nie wystąpią istotne uciążliwości dla środowiska. Prace przy demontażu istniejącego słupa i fundamentów spowodują nieznaczne zniszczenia w terenie. Po zakończeniu budowy teren należy zniwelować, wyrównać i doprowadzić do stanu pierwotnego. Głównymi czynnikami towarzyszącymi funkcjonowaniu planowanemu przedsięwzięciu budowie nowego słupa linii elektroenergetycznej 110 kv są: Pole elektromagnetyczne Hałas Czynniki te oddziałują na środowisko w sposób ciągły i długoterminowy, jednak nie powodują efektów kumulacyjnych takich jakie powodują gazy i ciecze. Wartości natężeń pola elektrycznego i pola magnetycznego oraz hałasu będą niższe od obowiązujących wartości dopuszczalnych. 6.2 Zapotrzebowanie na wodę, energię i odprowadzanie ścieków Dla potrzeb budowy i eksploatacji linii napowietrznej 110 kv nie występuje zapotrzebowanie na wodę energię i gaz. Planowane przedsięwzięcie w czasie budowy i eksploatacji nie będzie emitować do atmosfery zanieczyszczeń w postaci pyłów oraz nie będzie także wytwarzać jakikolwiek odpadów i ścieków. 6.3 Gospodarka odpadami Gospodarkę odpadami w czasie przebudowy słupa linii 110 kv należy realizować zgodnie z ustawą z dnia 27 kwietnia 2001 r o odpadach (Dz.U. nr 62 poz. 628) oraz Rozporządzeniem Ministra Środowiska z dnia 27 września 2001r. w sprawie katalogu odpadów (Dz. U. nr 112, poz. 1206). W trakcie budowy oraz wykonywania prac demontażowych powstanie pewna ilość odpadów, takich jak demontowany słup i osprzęt stalowy, fundamenty betonowe, izolatory ceramiczne oraz ziemia z wykopów. Nie stanowią one odpadów niebezpiecznych. Zgodnie w/w rozporządzeniem zalicza się je do odpadów z budowy, remontów i demontażu obiektów budowlanych oraz infrastruktury drogowej. Powstałe w trakcie budowy odpady będą wywiezione na składowisko odpadów, złomowisko lub przekazane do utylizacji.

11 7. Elementy linii wysokiego napięcia 110 kv relacji GPZ Janów - GPZ Koluszki 7.1 Przewody odgromowe Na istniejących słupach przedmiotowej linii wysokiego napięcia podwieszony jest przewód odgromowy 1 x AFL 1,7 70 mm 2 skojarzony ze światłowodem OPGW ASLH- D(S)bb 26J+10Jn(AA/ACS69/15-7,9)0 12,6mm. Zgodnie z warunkami wydanymi przez właściciela światłowodu PCSS przewód odgromowy należy zdemontować i podwiesić nową wiązkę przewodu o takim samym typie począwszy od słupa nr 54 do bramki GPZ Koluszki zastosować zawieszenie przelotowego przewodu odgromowego OPGW produkcji BELOS- PLP. Na odcinku od słupa nr 54 do Bramki GPZ Koluszki na przewodzie odgromowym OPGW należy zainstalować tłumiki drgań OPGW firmy BELOS-PLP. 8. Uwagi końcowe Po zawieszenie nowych przewodów roboczych oraz przewodu odgromowego należy dokonać regulacji zwisów w temperaturze otoczenia. Zgonie z normą PN-E najmniejsza dopuszczalna odległość pionowa od powierzchni ziemi przewodu linii o napięciu powyżej 1 kv powinna wynosić: Przy największym zwisie normalnym 5 + = 5 + = 5,73 m Przy największym zwisie katastrofalnym 4 + U = 4 + = 4, 73 m 150 Zgonie z normą PN-E najmniejsza dopuszczalna odległość pionowa od powierzchni drogi gminnej przewodu linii o napięciu powyżej 1 kv powinna wynosić: Przy największym zwisie normalnym 7 + = 7 + = 7,73 m Przy największym zwisie katastrofalnym 5 + U = 5 + = 5, 73 m 150 Na odcinku od istniejącego słupa nr 60 do nowo projektowanego słupa nr 61 występuje skrzyżowanie z drogą gminą (dr. doj. do CPN oraz ul. Nasienna) w tym miejscu przęsło należy wykonać z obostrzeniem 1 stopnia. Jako naprężenie podstawowe dla przewodu odgromowego 1 x AFL 1,7 70 mm 2 skojarzonego ze światłowodem OPGW należy przyjąć 186,3 MPa [19,3 kg/mm 2 ].

12 Powyższe naprężenia są zgodne z naprężeniami odczytanymi danych paszportowych linii uzyskanych od PGE Dystrybucja S.A. - oddział Łódź Teren. Roboty budowlane w zakresie przebudowy i budowy linii napowietrznych o napięciu 110 kv wykonywać należy zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz. U. Nr 47 z 2003r. poz 401) oraz Rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 30 września 2003r. zmieniającym Rozporządzenie w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy ( Dz. U., Nr 178 z 2003r. poz 1745). Przed przystąpieniem do wykonywania robót budowlanych wykonawca powinien opracować instrukcję bezpiecznego ich wykonywania i zapoznać z nią pracowników w zakresie wykonywanych przez nich prac. Wykonawca prac budowlanych zobowiązany jest dokonać wizji w terenie celem: opracowania harmonogramu i technologii robót oraz uzgodnienia ich z zarządcą sieci oraz inwestorem uwzględnienia w planach wyłączeń linii energetycznej i ile takie wyłączenie będzie niezbędne ze względów technologicznych. Zastosowane w projekcie wyroby, urządzenia i materiały są dopuszczone do obrotu i stosowane w budownictwie. Wykonawca jest zobowiązany dostarczyć odpowiednie dokumenty potwierdzające dopuszczenie wyrobów do stosowania w budownictwie. Powyższe dokumenty powinny być załączone do dokumentacji budowy. Dopuszcza się zastosowanie innych materiałów niż opisane w projekcie jednakże powinny one posiadać parametry nie gorsze bądź lepsze.

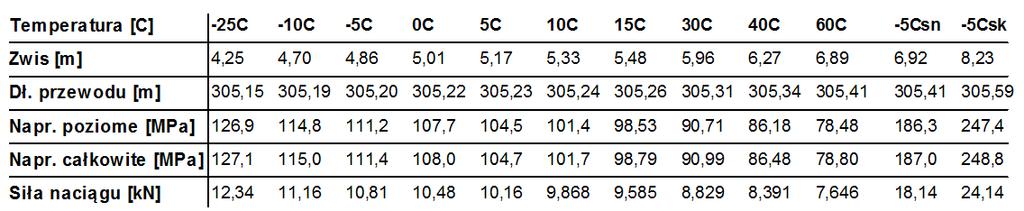

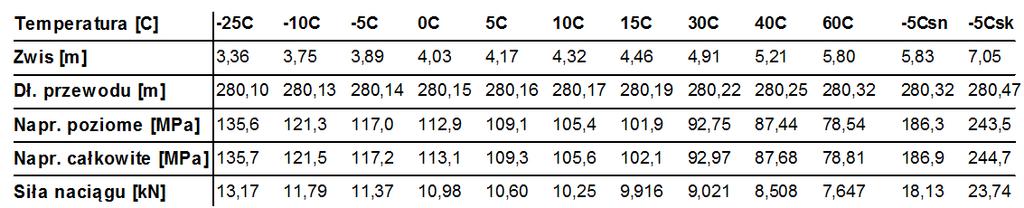

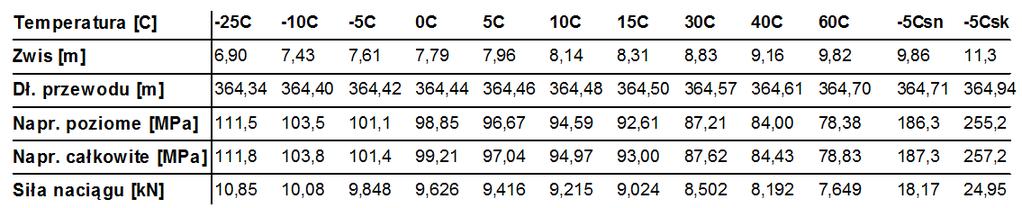

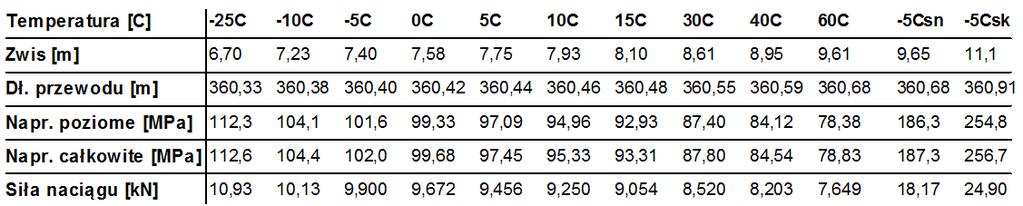

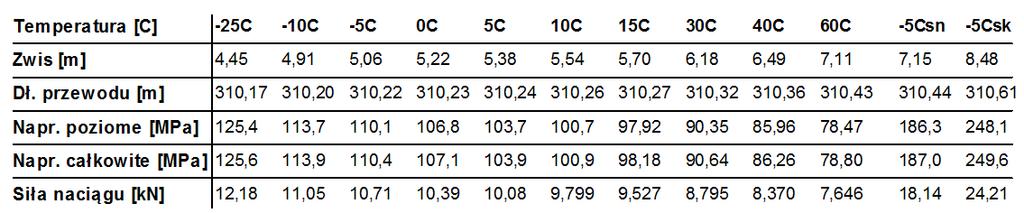

13 9. Tablice zwisów montażowych Przewód odgromowy AFL-1,7 70 mm 2 OPGW Przęsło Przęsło Przęsło Przęsło Przęsło 58-59

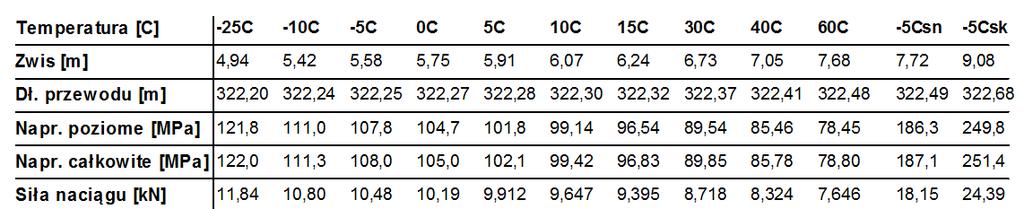

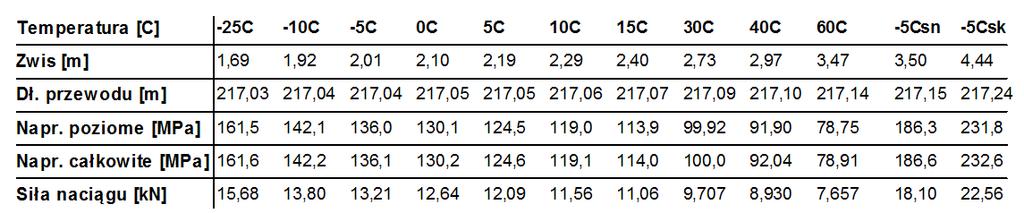

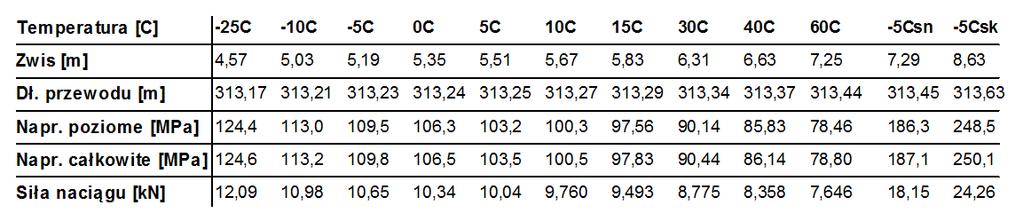

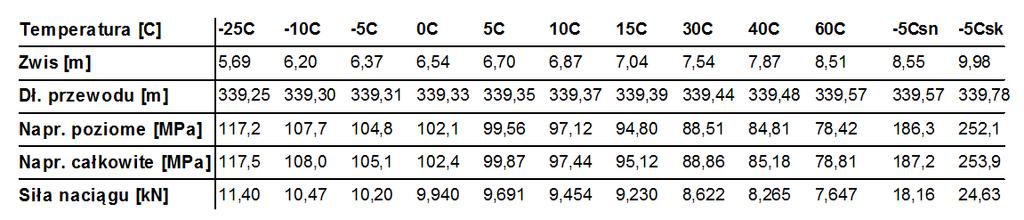

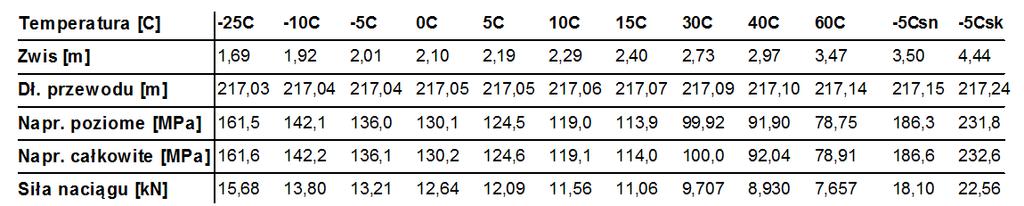

14 Przęsło Przęsło Przęsło Przęsło Przęsło 63-64

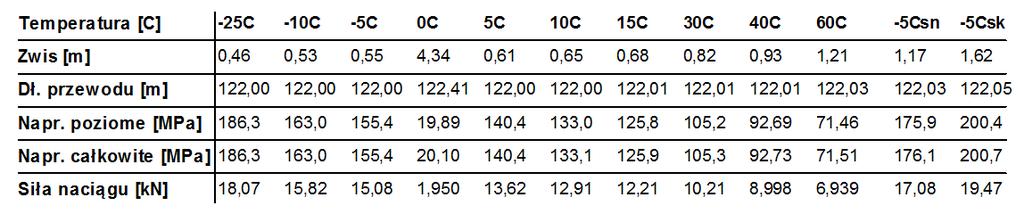

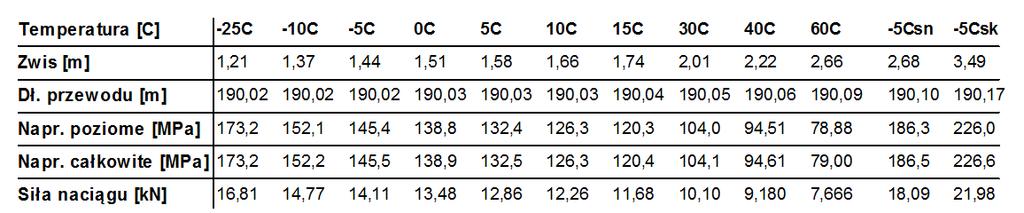

15 Przęsło Przęsło 65-BR

16 10. Zestawienie materiałów do montażu Lp Element Wyszczególnienie Producent Ilość ASLH-D(S)bb 26J+10Jn(AA/ACS69/15-7,9) 1 12,6mm Przewód odgromowy Ochrona przeciwdrganiowa 2 przewód odgromowy 3 Zawieszenia do przewodu OPGW Prysmian Cables & Systems 3531 mb Tłumiki drgań Stockbridge a Belos PLP 38 szt. Zawieszenie krańcowe 2 szt. Zawieszenie przelotowe Belos 4 szt. Zawieszenie odciągowe 12 szt. 4 Tablica Tablica ostrzegawcza Kromissbis 8 szt. Tablica numeracyjna 8 szt. 11. Zestawienie do demontażu Lp Element Wyszczególnienie Ilość 1 Przewód odgromowy ASLH-D(S)bb 26J+10Jn(AA/ACS69/15-7,9) 12,6mm 3312 mb 2 3 Ochrona przeciwdrganiowa przewód odgromowy Zawieszenia do przewodu OPGW Tłumiki drgań Stockbridge a Zawieszenie przelotowe Zawieszenie odciągowe Zawieszenie krańcowe 36 szt. 6 szt. 10 szt. 2 szt.

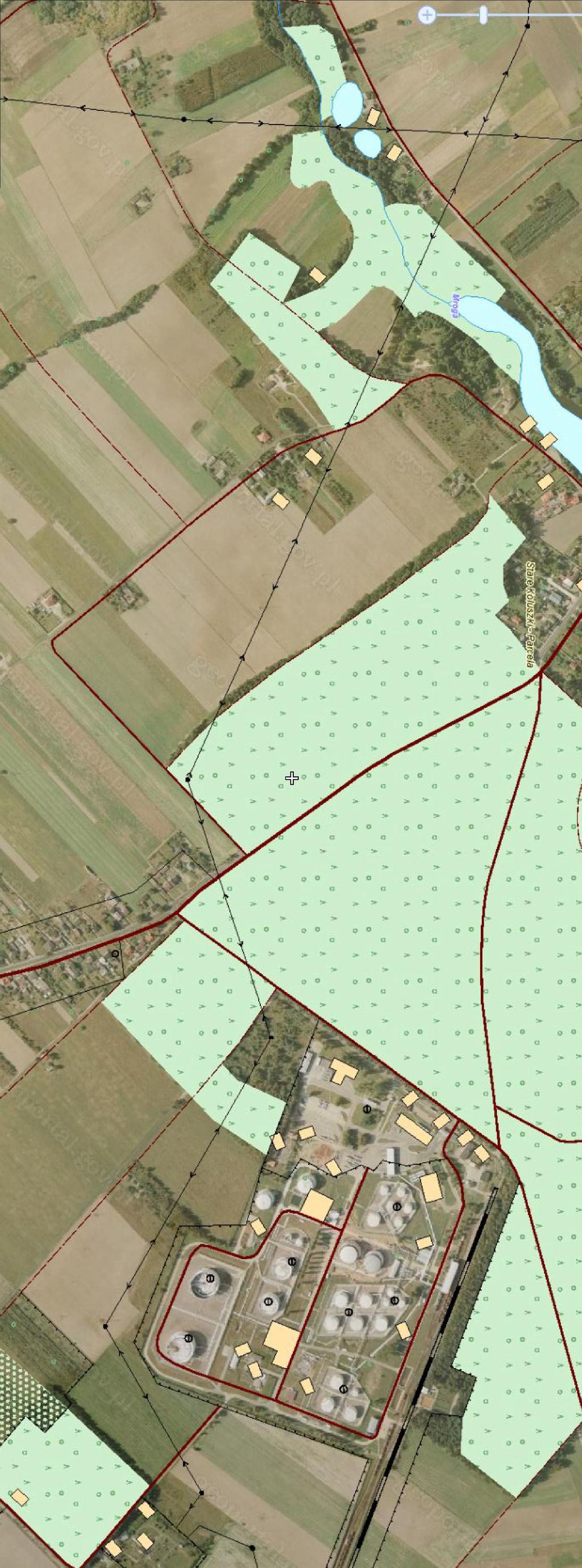

17 12. Załączniki do projektu 12.1 Plan sytuacyjny - wymiana przewodu OPGW 12.2 Profil linii 12.3 Tabela montażowa 12.4 Schemat blokowy traktu światłowodowego 12.5 Schemat optyczny traktu światłowodowego 12.6 Karta katalogowa zawieszenia odciągowego dla przewodu OPGW 12.7 Karta katalogowa zawieszenia przelotowego dla przewodu OPGW 12.8 Karta katalogowa zawieszenia krańcowego dla przewodu OPGW 12.9 Karta katalogowa tłumików drgań dla OPGW Karta katalogowa przewodu OPGW

18 Łódź, dn Projektant: Andrzej Krawczyk, 251/94/WŁ Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Oświadczenie Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2003r. Nr. 207, poz z późniejszymi zmianami) oświadczam, że projekt wykonawczy p.t. Wymiana istniejącego przewodu OPGW na odcinku od stanowiska słupowego nr 54 do bramki GPZ Koluszki. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Andrzej Krawczyk
