Opis techniczny do projektu architektoniczno - budowlanego: Termorenowacja budynku przy ul. Sosnowej 5 w Koninie

Transkrypt

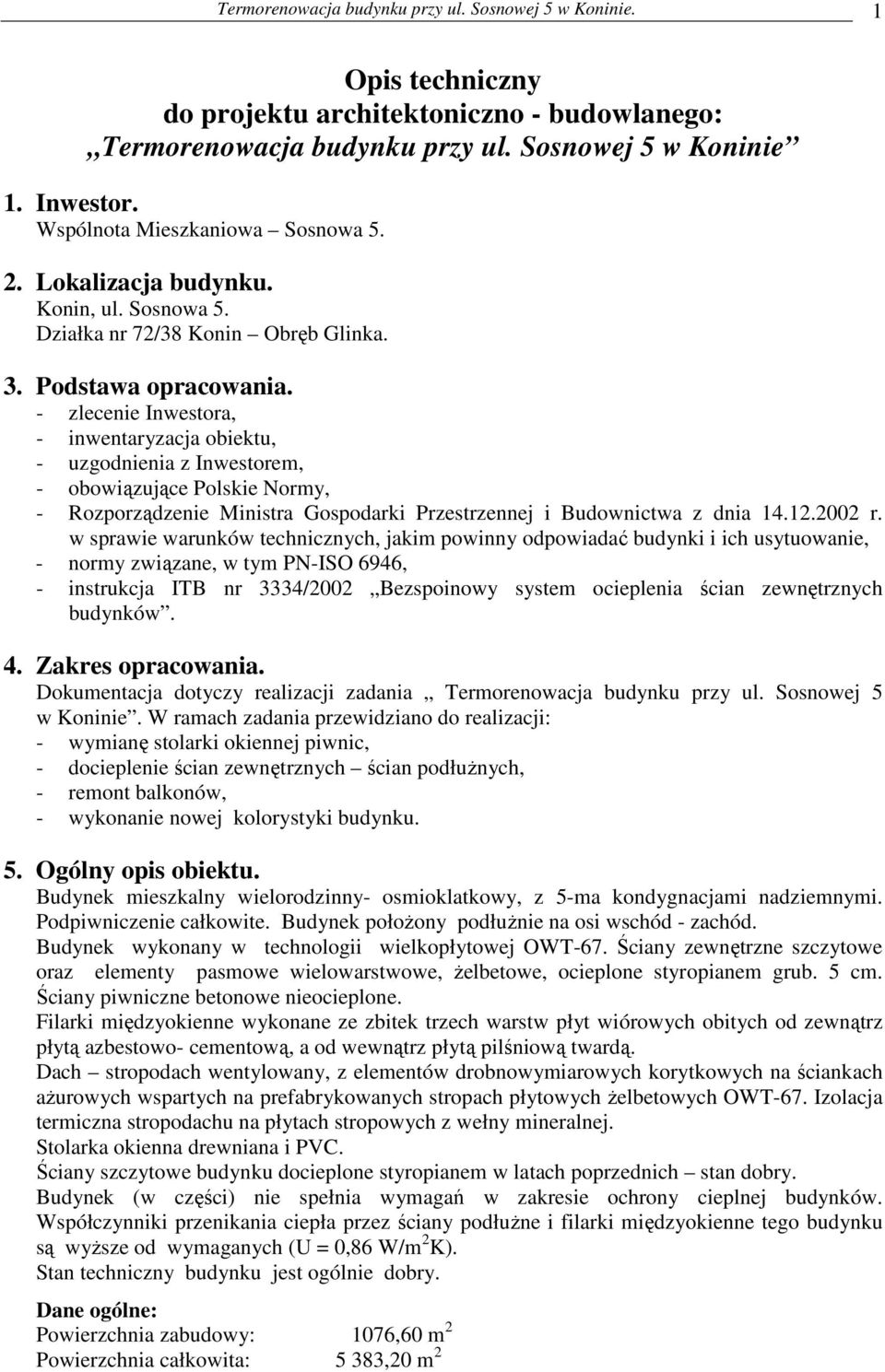

1 Termorenowacja budynku przy ul. Sosnowej 5 w Koninie. 1 Opis techniczny do projektu architektoniczno - budowlanego: Termorenowacja budynku przy ul. Sosnowej 5 w Koninie 1. Inwestor. Wspólnota Mieszkaniowa Sosnowa Lokalizacja budynku. Konin, ul. Sosnowa 5. Działka nr 72/38 Konin Obręb Glinka. 3. Podstawa opracowania. - zlecenie Inwestora, - inwentaryzacja obiektu, - uzgodnienia z Inwestorem, - obowiązujące Polskie Normy, - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, - normy związane, w tym PN-ISO 6946, - instrukcja ITB nr 3334/2002 Bezspoinowy system ocieplenia ścian zewnętrznych budynków. 4. Zakres opracowania. Dokumentacja dotyczy realizacji zadania Termorenowacja budynku przy ul. Sosnowej 5 w Koninie. W ramach zadania przewidziano do realizacji: - wymianę stolarki okiennej piwnic, - docieplenie ścian zewnętrznych ścian podłuŝnych, - remont balkonów, - wykonanie nowej kolorystyki budynku. 5. Ogólny opis obiektu. Budynek mieszkalny wielorodzinny- osmioklatkowy, z 5-ma kondygnacjami nadziemnymi. Podpiwniczenie całkowite. Budynek połoŝony podłuŝnie na osi wschód - zachód. Budynek wykonany w technologii wielkopłytowej OWT-67. Ściany zewnętrzne szczytowe oraz elementy pasmowe wielowarstwowe, Ŝelbetowe, ocieplone styropianem grub. 5 cm. Ściany piwniczne betonowe nieocieplone. Filarki międzyokienne wykonane ze zbitek trzech warstw płyt wiórowych obitych od zewnątrz płytą azbestowo- cementową, a od wewnątrz płytą pilśniową twardą. Dach stropodach wentylowany, z elementów drobnowymiarowych korytkowych na ściankach aŝurowych wspartych na prefabrykowanych stropach płytowych Ŝelbetowych OWT-67. Izolacja termiczna stropodachu na płytach stropowych z wełny mineralnej. Stolarka okienna drewniana i PVC. Ściany szczytowe budynku docieplone styropianem w latach poprzednich stan dobry. Budynek (w części) nie spełnia wymagań w zakresie ochrony cieplnej budynków. Współczynniki przenikania ciepła przez ściany podłuŝne i filarki międzyokienne tego budynku są wyŝsze od wymaganych (U = 0,86 W/m 2 K). Stan techniczny budynku jest ogólnie dobry. Dane ogólne: Powierzchnia zabudowy: 1076,60 m 2 Powierzchnia całkowita: 5 383,20 m 2

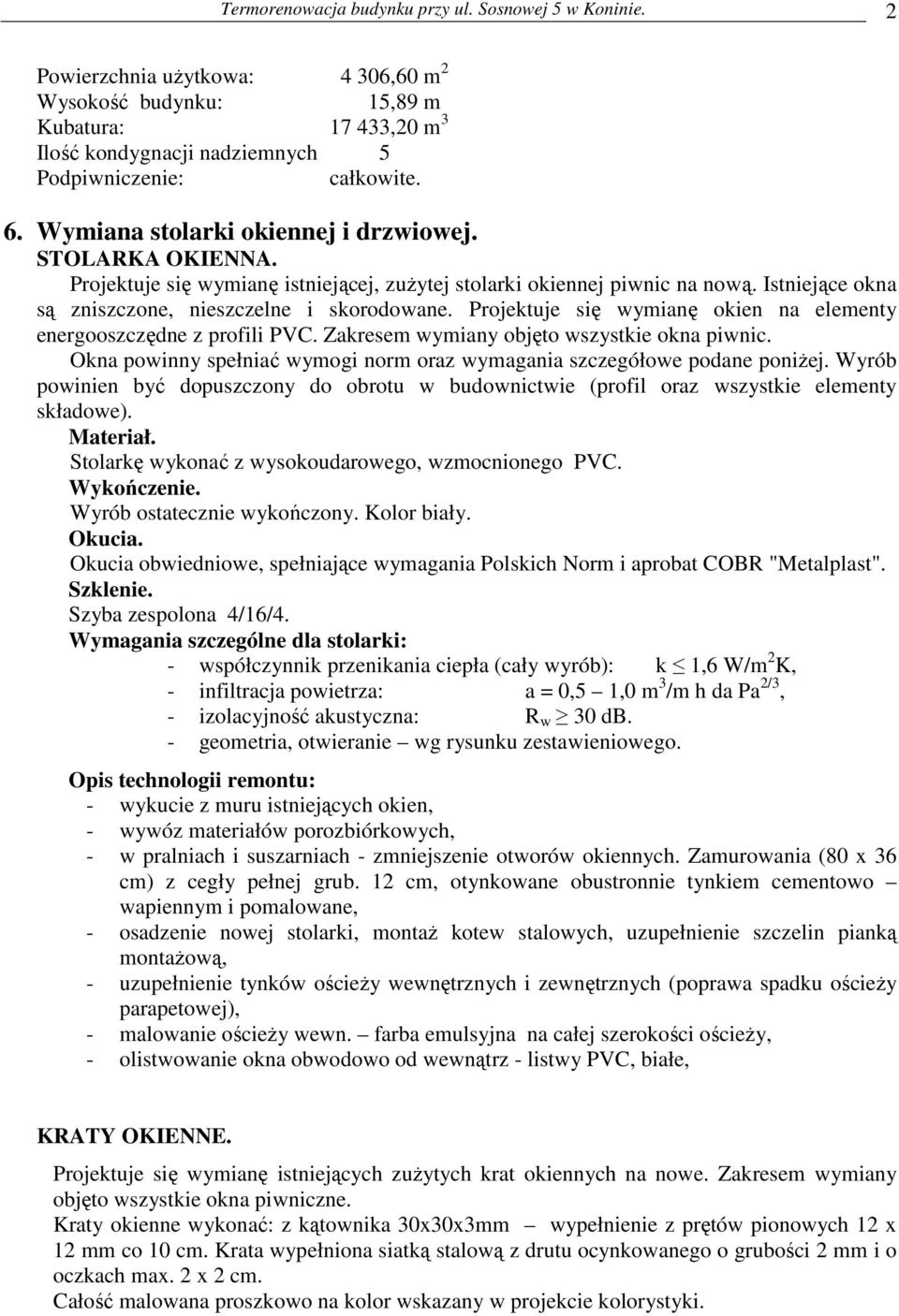

2 Termorenowacja budynku przy ul. Sosnowej 5 w Koninie. 2 Powierzchnia uŝytkowa: 4 306,60 m 2 Wysokość budynku: 15,89 m Kubatura: ,20 m 3 Ilość kondygnacji nadziemnych 5 Podpiwniczenie: całkowite. 6. Wymiana stolarki okiennej i drzwiowej. STOLARKA OKIENNA. Projektuje się wymianę istniejącej, zuŝytej stolarki okiennej piwnic na nową. Istniejące okna są zniszczone, nieszczelne i skorodowane. Projektuje się wymianę okien na elementy energooszczędne z profili PVC. Zakresem wymiany objęto wszystkie okna piwnic. Okna powinny spełniać wymogi norm oraz wymagania szczegółowe podane poniŝej. Wyrób powinien być dopuszczony do obrotu w budownictwie (profil oraz wszystkie elementy składowe). Materiał. Stolarkę wykonać z wysokoudarowego, wzmocnionego PVC. Wykończenie. Wyrób ostatecznie wykończony. Kolor biały. Okucia. Okucia obwiedniowe, spełniające wymagania Polskich Norm i aprobat COBR "Metalplast". Szklenie. Szyba zespolona 4/16/4. Wymagania szczególne dla stolarki: - współczynnik przenikania ciepła (cały wyrób): k 1,6 W/m 2 K, - infiltracja powietrza: a = 0,5 1,0 m 3 /m h da Pa 2/3, - izolacyjność akustyczna: R w 30 db. - geometria, otwieranie wg rysunku zestawieniowego. Opis technologii remontu: - wykucie z muru istniejących okien, - wywóz materiałów porozbiórkowych, - w pralniach i suszarniach - zmniejszenie otworów okiennych. Zamurowania (80 x 36 cm) z cegły pełnej grub. 12 cm, otynkowane obustronnie tynkiem cementowo wapiennym i pomalowane, - osadzenie nowej stolarki, montaŝ kotew stalowych, uzupełnienie szczelin pianką montaŝową, - uzupełnienie tynków ościeŝy wewnętrznych i zewnętrznych (poprawa spadku ościeŝy parapetowej), - malowanie ościeŝy wewn. farba emulsyjna na całej szerokości ościeŝy, - olistwowanie okna obwodowo od wewnątrz - listwy PVC, białe, KRATY OKIENNE. Projektuje się wymianę istniejących zuŝytych krat okiennych na nowe. Zakresem wymiany objęto wszystkie okna piwniczne. Kraty okienne wykonać: z kątownika 30x30x3mm wypełnienie z prętów pionowych 12 x 12 mm co 10 cm. Krata wypełniona siatką stalową z drutu ocynkowanego o grubości 2 mm i o oczkach max. 2 x 2 cm. Całość malowana proszkowo na kolor wskazany w projekcie kolorystyki.

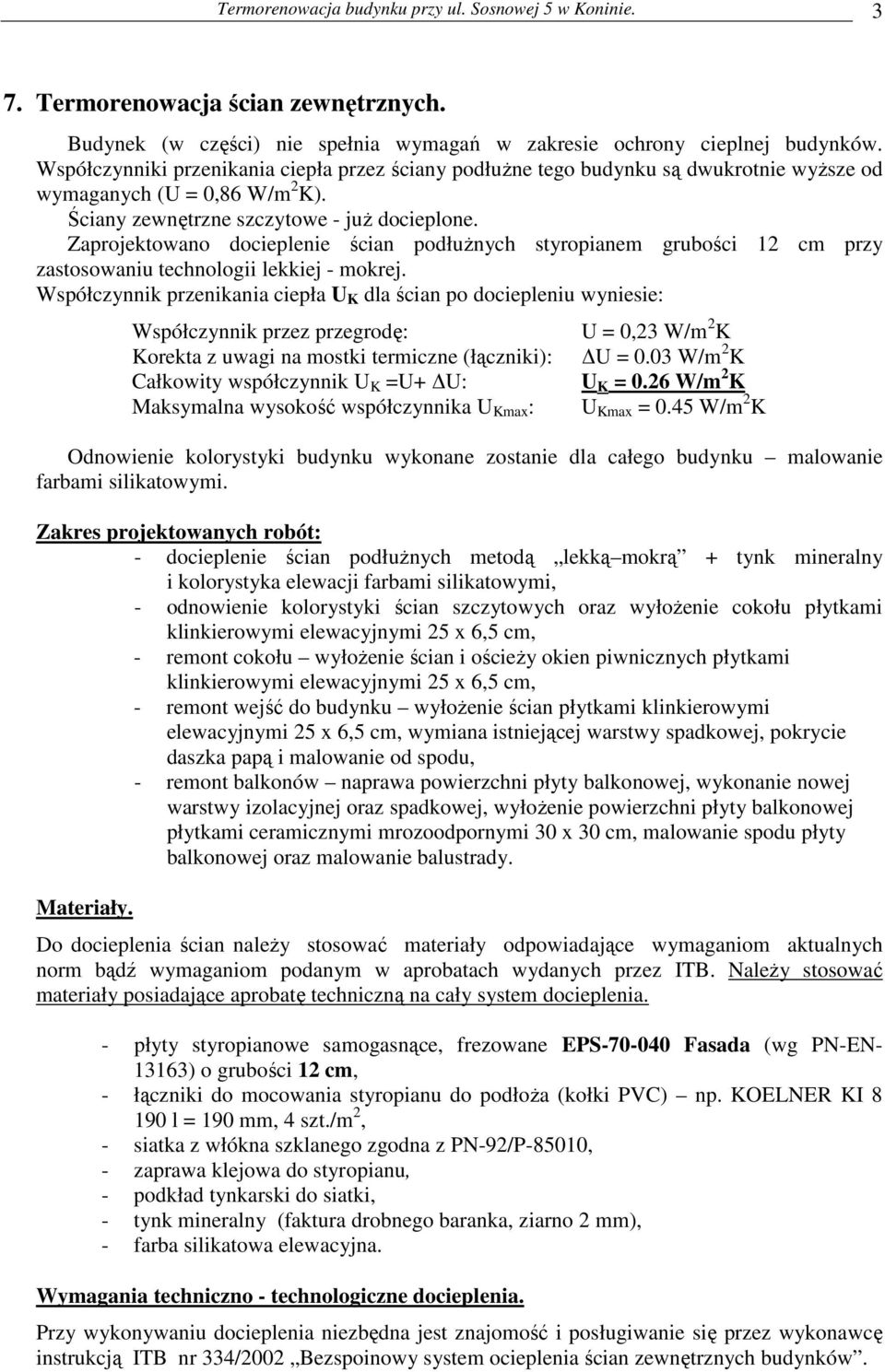

3 Termorenowacja budynku przy ul. Sosnowej 5 w Koninie Termorenowacja ścian zewnętrznych. Budynek (w części) nie spełnia wymagań w zakresie ochrony cieplnej budynków. Współczynniki przenikania ciepła przez ściany podłuŝne tego budynku są dwukrotnie wyŝsze od wymaganych (U = 0,86 W/m 2 K). Ściany zewnętrzne szczytowe - juŝ docieplone. Zaprojektowano docieplenie ścian podłuŝnych styropianem grubości 12 cm przy zastosowaniu technologii lekkiej - mokrej. Współczynnik przenikania ciepła U K dla ścian po dociepleniu wyniesie: Współczynnik przez przegrodę: Korekta z uwagi na mostki termiczne (łączniki): Całkowity współczynnik U K =U+ U: Maksymalna wysokość współczynnika U Kmax : U = 0,23 W/m 2 K U = 0.03 W/m 2 K U K = 0.26 W/m 2 K U Kmax = 0.45 W/m 2 K Odnowienie kolorystyki budynku wykonane zostanie dla całego budynku malowanie farbami silikatowymi. Zakres projektowanych robót: - docieplenie ścian podłuŝnych metodą lekką mokrą + tynk mineralny i kolorystyka elewacji farbami silikatowymi, - odnowienie kolorystyki ścian szczytowych oraz wyłoŝenie cokołu płytkami klinkierowymi elewacyjnymi 25 x 6,5 cm, - remont cokołu wyłoŝenie ścian i ościeŝy okien piwnicznych płytkami klinkierowymi elewacyjnymi 25 x 6,5 cm, - remont wejść do budynku wyłoŝenie ścian płytkami klinkierowymi elewacyjnymi 25 x 6,5 cm, wymiana istniejącej warstwy spadkowej, pokrycie daszka papą i malowanie od spodu, - remont balkonów naprawa powierzchni płyty balkonowej, wykonanie nowej warstwy izolacyjnej oraz spadkowej, wyłoŝenie powierzchni płyty balkonowej płytkami ceramicznymi mrozoodpornymi 30 x 30 cm, malowanie spodu płyty balkonowej oraz malowanie balustrady. Materiały. Do docieplenia ścian naleŝy stosować materiały odpowiadające wymaganiom aktualnych norm bądź wymaganiom podanym w aprobatach wydanych przez ITB. NaleŜy stosować materiały posiadające aprobatę techniczną na cały system docieplenia. - płyty styropianowe samogasnące, frezowane EPS Fasada (wg PN-EN ) o grubości 12 cm, - łączniki do mocowania styropianu do podłoŝa (kołki PVC) np. KOELNER KI l = 190 mm, 4 szt./m 2, - siatka z włókna szklanego zgodna z PN-92/P-85010, - zaprawa klejowa do styropianu, - podkład tynkarski do siatki, - tynk mineralny (faktura drobnego baranka, ziarno 2 mm), - farba silikatowa elewacyjna. Wymagania techniczno - technologiczne docieplenia. Przy wykonywaniu docieplenia niezbędna jest znajomość i posługiwanie się przez wykonawcę instrukcją ITB nr 334/2002 Bezspoinowy system ocieplenia ścian zewnętrznych budynków.

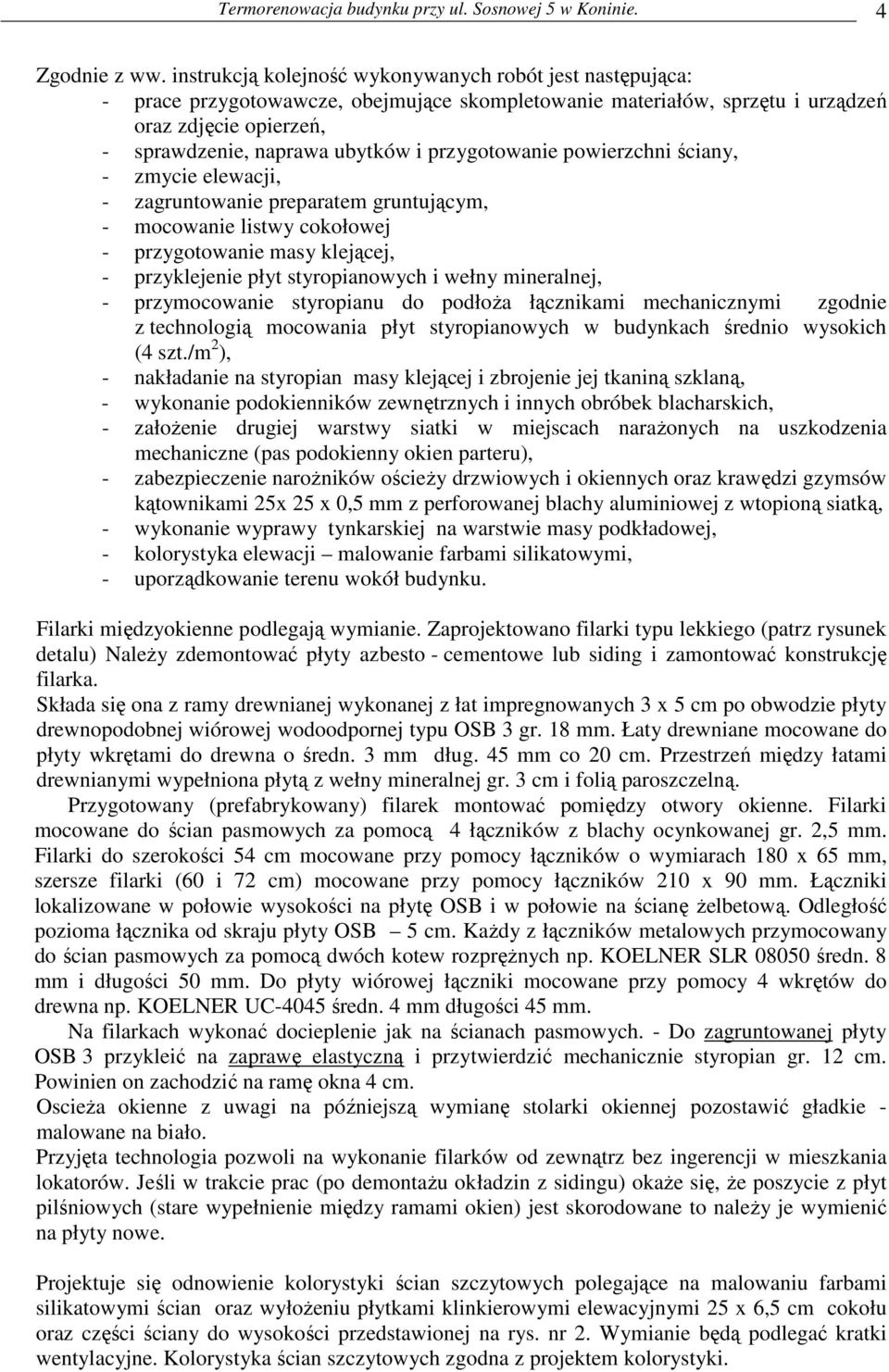

4 Termorenowacja budynku przy ul. Sosnowej 5 w Koninie. 4 Zgodnie z ww. instrukcją kolejność wykonywanych robót jest następująca: - prace przygotowawcze, obejmujące skompletowanie materiałów, sprzętu i urządzeń oraz zdjęcie opierzeń, - sprawdzenie, naprawa ubytków i przygotowanie powierzchni ściany, - zmycie elewacji, - zagruntowanie preparatem gruntującym, - mocowanie listwy cokołowej - przygotowanie masy klejącej, - przyklejenie płyt styropianowych i wełny mineralnej, - przymocowanie styropianu do podłoŝa łącznikami mechanicznymi zgodnie z technologią mocowania płyt styropianowych w budynkach średnio wysokich (4 szt./m 2 ), - nakładanie na styropian masy klejącej i zbrojenie jej tkaniną szklaną, - wykonanie podokienników zewnętrznych i innych obróbek blacharskich, - załoŝenie drugiej warstwy siatki w miejscach naraŝonych na uszkodzenia mechaniczne (pas podokienny okien parteru), - zabezpieczenie naroŝników ościeŝy drzwiowych i okiennych oraz krawędzi gzymsów kątownikami 25x 25 x 0,5 mm z perforowanej blachy aluminiowej z wtopioną siatką, - wykonanie wyprawy tynkarskiej na warstwie masy podkładowej, - kolorystyka elewacji malowanie farbami silikatowymi, - uporządkowanie terenu wokół budynku. Filarki międzyokienne podlegają wymianie. Zaprojektowano filarki typu lekkiego (patrz rysunek detalu) NaleŜy zdemontować płyty azbesto - cementowe lub siding i zamontować konstrukcję filarka. Składa się ona z ramy drewnianej wykonanej z łat impregnowanych 3 x 5 cm po obwodzie płyty drewnopodobnej wiórowej wodoodpornej typu OSB 3 gr. 18 mm. Łaty drewniane mocowane do płyty wkrętami do drewna o średn. 3 mm dług. 45 mm co 20 cm. Przestrzeń między łatami drewnianymi wypełniona płytą z wełny mineralnej gr. 3 cm i folią paroszczelną. Przygotowany (prefabrykowany) filarek montować pomiędzy otwory okienne. Filarki mocowane do ścian pasmowych za pomocą 4 łączników z blachy ocynkowanej gr. 2,5 mm. Filarki do szerokości 54 cm mocowane przy pomocy łączników o wymiarach 180 x 65 mm, szersze filarki (60 i 72 cm) mocowane przy pomocy łączników 210 x 90 mm. Łączniki lokalizowane w połowie wysokości na płytę OSB i w połowie na ścianę Ŝelbetową. Odległość pozioma łącznika od skraju płyty OSB 5 cm. KaŜdy z łączników metalowych przymocowany do ścian pasmowych za pomocą dwóch kotew rozpręŝnych np. KOELNER SLR średn. 8 mm i długości 50 mm. Do płyty wiórowej łączniki mocowane przy pomocy 4 wkrętów do drewna np. KOELNER UC-4045 średn. 4 mm długości 45 mm. Na filarkach wykonać docieplenie jak na ścianach pasmowych. - Do zagruntowanej płyty OSB 3 przykleić na zaprawę elastyczną i przytwierdzić mechanicznie styropian gr. 12 cm. Powinien on zachodzić na ramę okna 4 cm. OscieŜa okienne z uwagi na późniejszą wymianę stolarki okiennej pozostawić gładkie - malowane na biało. Przyjęta technologia pozwoli na wykonanie filarków od zewnątrz bez ingerencji w mieszkania lokatorów. Jeśli w trakcie prac (po demontaŝu okładzin z sidingu) okaŝe się, Ŝe poszycie z płyt pilśniowych (stare wypełnienie między ramami okien) jest skorodowane to naleŝy je wymienić na płyty nowe. Projektuje się odnowienie kolorystyki ścian szczytowych polegające na malowaniu farbami silikatowymi ścian oraz wyłoŝeniu płytkami klinkierowymi elewacyjnymi 25 x 6,5 cm cokołu oraz części ściany do wysokości przedstawionej na rys. nr 2. Wymianie będą podlegać kratki wentylacyjne. Kolorystyka ścian szczytowych zgodna z projektem kolorystyki.

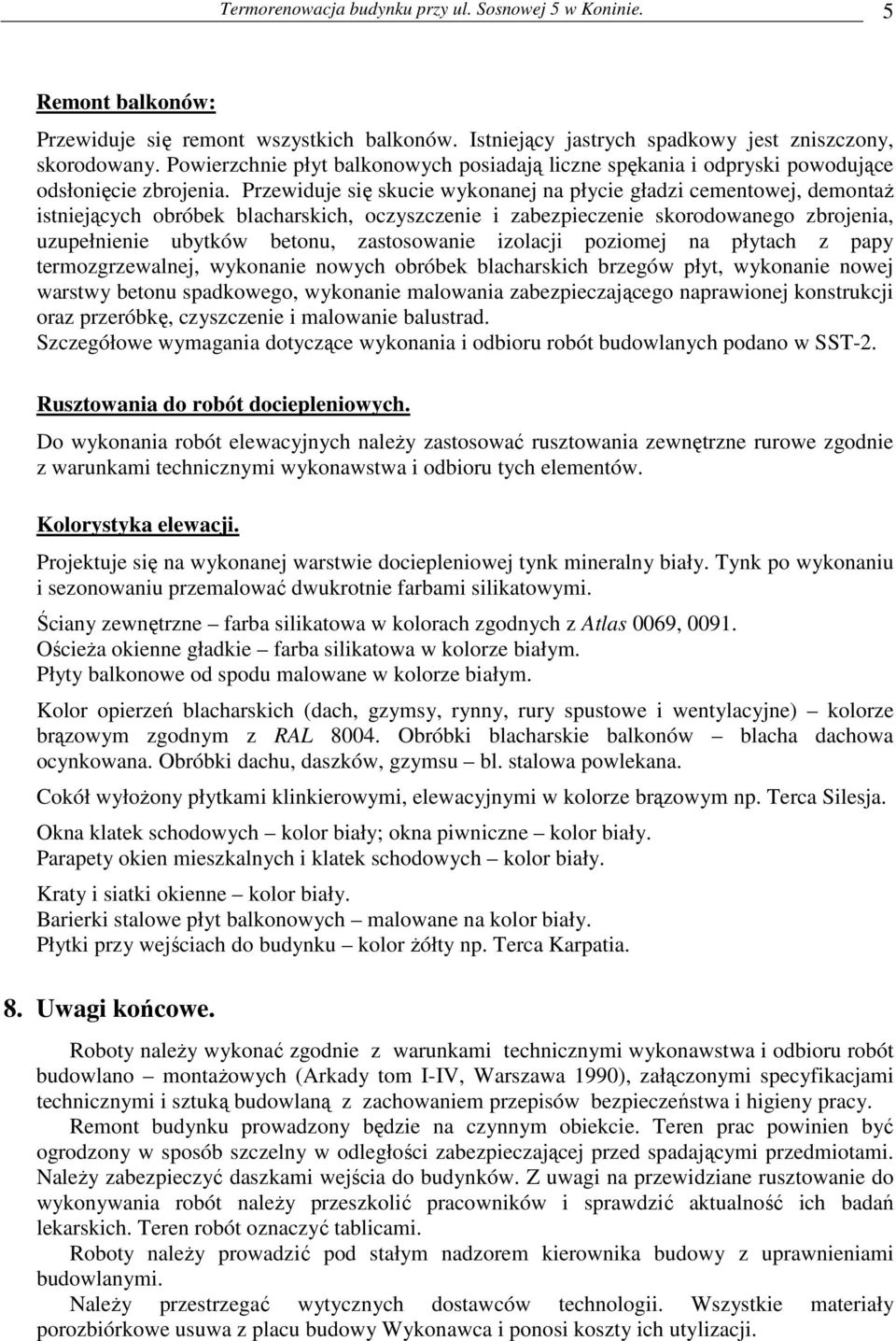

5 Termorenowacja budynku przy ul. Sosnowej 5 w Koninie. 5 Remont balkonów: Przewiduje się remont wszystkich balkonów. Istniejący jastrych spadkowy jest zniszczony, skorodowany. Powierzchnie płyt balkonowych posiadają liczne spękania i odpryski powodujące odsłonięcie zbrojenia. Przewiduje się skucie wykonanej na płycie gładzi cementowej, demontaŝ istniejących obróbek blacharskich, oczyszczenie i zabezpieczenie skorodowanego zbrojenia, uzupełnienie ubytków betonu, zastosowanie izolacji poziomej na płytach z papy termozgrzewalnej, wykonanie nowych obróbek blacharskich brzegów płyt, wykonanie nowej warstwy betonu spadkowego, wykonanie malowania zabezpieczającego naprawionej konstrukcji oraz przeróbkę, czyszczenie i malowanie balustrad. Szczegółowe wymagania dotyczące wykonania i odbioru robót budowlanych podano w SST-2. Rusztowania do robót dociepleniowych. Do wykonania robót elewacyjnych naleŝy zastosować rusztowania zewnętrzne rurowe zgodnie z warunkami technicznymi wykonawstwa i odbioru tych elementów. Kolorystyka elewacji. Projektuje się na wykonanej warstwie dociepleniowej tynk mineralny biały. Tynk po wykonaniu i sezonowaniu przemalować dwukrotnie farbami silikatowymi. Ściany zewnętrzne farba silikatowa w kolorach zgodnych z Atlas 0069, OścieŜa okienne gładkie farba silikatowa w kolorze białym. Płyty balkonowe od spodu malowane w kolorze białym. Kolor opierzeń blacharskich (dach, gzymsy, rynny, rury spustowe i wentylacyjne) kolorze brązowym zgodnym z RAL Obróbki blacharskie balkonów blacha dachowa ocynkowana. Obróbki dachu, daszków, gzymsu bl. stalowa powlekana. Cokół wyłoŝony płytkami klinkierowymi, elewacyjnymi w kolorze brązowym np. Terca Silesja. Okna klatek schodowych kolor biały; okna piwniczne kolor biały. Parapety okien mieszkalnych i klatek schodowych kolor biały. Kraty i siatki okienne kolor biały. Barierki stalowe płyt balkonowych malowane na kolor biały. Płytki przy wejściach do budynku kolor Ŝółty np. Terca Karpatia. 8. Uwagi końcowe. Roboty naleŝy wykonać zgodnie z warunkami technicznymi wykonawstwa i odbioru robót budowlano montaŝowych (Arkady tom I-IV, Warszawa 1990), załączonymi specyfikacjami technicznymi i sztuką budowlaną z zachowaniem przepisów bezpieczeństwa i higieny pracy. Remont budynku prowadzony będzie na czynnym obiekcie. Teren prac powinien być ogrodzony w sposób szczelny w odległości zabezpieczającej przed spadającymi przedmiotami. NaleŜy zabezpieczyć daszkami wejścia do budynków. Z uwagi na przewidziane rusztowanie do wykonywania robót naleŝy przeszkolić pracowników i sprawdzić aktualność ich badań lekarskich. Teren robót oznaczyć tablicami. Roboty naleŝy prowadzić pod stałym nadzorem kierownika budowy z uprawnieniami budowlanymi. NaleŜy przestrzegać wytycznych dostawców technologii. Wszystkie materiały porozbiórkowe usuwa z placu budowy Wykonawca i ponosi koszty ich utylizacji.

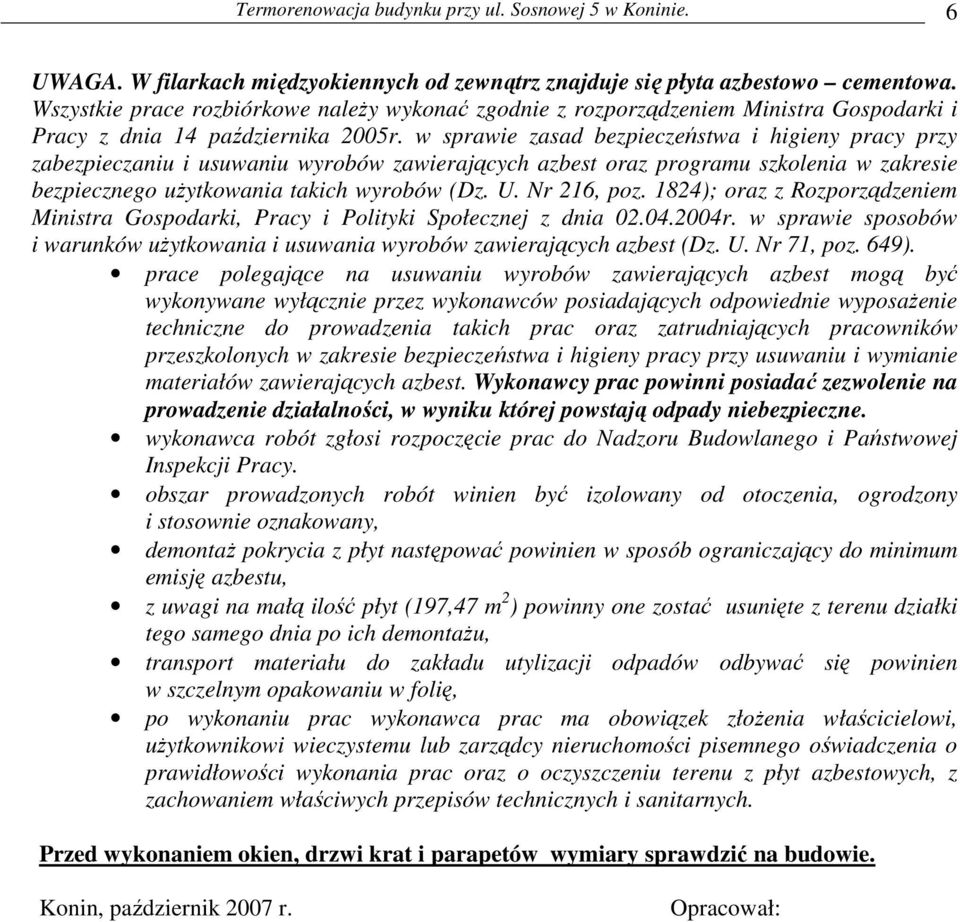

6 Termorenowacja budynku przy ul. Sosnowej 5 w Koninie. 6 UWAGA. W filarkach międzyokiennych od zewnątrz znajduje się płyta azbestowo cementowa. Wszystkie prace rozbiórkowe naleŝy wykonać zgodnie z rozporządzeniem Ministra Gospodarki i Pracy z dnia 14 października 2005r. w sprawie zasad bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu wyrobów zawierających azbest oraz programu szkolenia w zakresie bezpiecznego uŝytkowania takich wyrobów (Dz. U. Nr 216, poz. 1824); oraz z Rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia r. w sprawie sposobów i warunków uŝytkowania i usuwania wyrobów zawierających azbest (Dz. U. Nr 71, poz. 649). prace polegające na usuwaniu wyrobów zawierających azbest mogą być wykonywane wyłącznie przez wykonawców posiadających odpowiednie wyposaŝenie techniczne do prowadzenia takich prac oraz zatrudniających pracowników przeszkolonych w zakresie bezpieczeństwa i higieny pracy przy usuwaniu i wymianie materiałów zawierających azbest. Wykonawcy prac powinni posiadać zezwolenie na prowadzenie działalności, w wyniku której powstają odpady niebezpieczne. wykonawca robót zgłosi rozpoczęcie prac do Nadzoru Budowlanego i Państwowej Inspekcji Pracy. obszar prowadzonych robót winien być izolowany od otoczenia, ogrodzony i stosownie oznakowany, demontaŝ pokrycia z płyt następować powinien w sposób ograniczający do minimum emisję azbestu, z uwagi na małą ilość płyt (197,47 m 2 ) powinny one zostać usunięte z terenu działki tego samego dnia po ich demontaŝu, transport materiału do zakładu utylizacji odpadów odbywać się powinien w szczelnym opakowaniu w folię, po wykonaniu prac wykonawca prac ma obowiązek złoŝenia właścicielowi, uŝytkownikowi wieczystemu lub zarządcy nieruchomości pisemnego oświadczenia o prawidłowości wykonania prac oraz o oczyszczeniu terenu z płyt azbestowych, z zachowaniem właściwych przepisów technicznych i sanitarnych. Przed wykonaniem okien, drzwi krat i parapetów wymiary sprawdzić na budowie. Konin, październik 2007 r. Opracował:
