1 STOWARZYSZENIE INŻYNIERÓW I TECHNIKÓW POŻARNICTWA ODDZIAŁ WILEKOPOLSKI DREWNO W BUDOWNICTWIE KIEDY BEZPIECZNE? 8 lutego 2017 Nowoczesne systemy budowlane z drewna i tworzyw drewnopochodnych dr inż. Dorota Dukarska Uniwersytet Przyrodniczy w Poznaniu Wydział Technologii Drewna, Katedra Tworzyw Drzewnych

2 Podział systemów budowlanych ze względu technologie wykonania oraz kształt elementu konstrukcyjnego: Systemy: z bali szkieletowy płytowy panelowy skrzyniowy pustakowy Foto. Foto. Foto. Foto. Foto. Foto.

3 System budownictwa szkieletowego system o wysokim stopniu prefabrykacji system stosujący tworzywa drewnopochodne nowej generacji: Źródło: Materiały info.: Steico, Kronopol, Trus Joist Parallam Plus

4 Płyta OSB Firestop - Kronospan klasa reakcji na ogień B-s1, d0 parametry wytrzymałościowe jak dla płyty OSB/3 stosowana jako wewnętrzne okładziny ścian i sufitów, dachów i in. duża odporność na uszkodzenia mechaniczne lżejsza niż płyta GK Źródło: Materiały info.: Kronospan

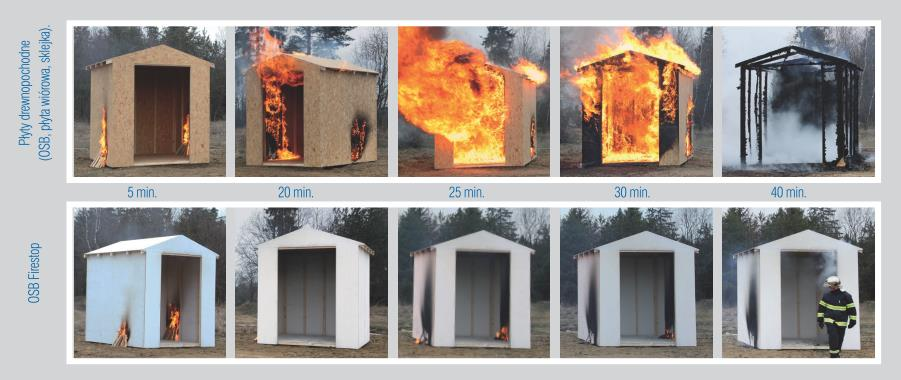

5 płyta OSB Firestop osiąga klasę reakcji na ogień B-s1, d0. Źródło: Materiały info.: Kronospan

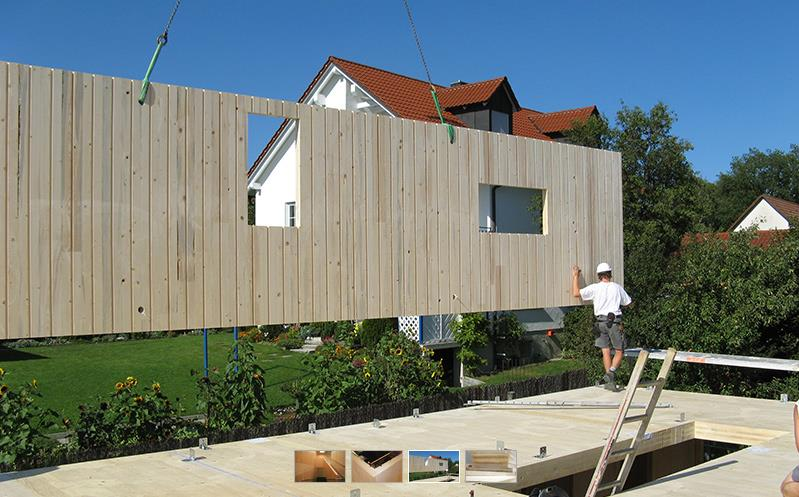

6 System budownictwa płytowego Poszczególne warstwy elementu konstrukcyjnego łączone: poprzez klejenie, np. system Leno, elementy HBE metalowymi łącznikami, np. system MHM drewnianymi dyblami, np. systemthoma Holz 100, DiagonalDübelholz, Bresta Zastosowanie: budownictwo jedno- i wielorodzinne budynki użyteczności publicznej budownictwo przemysłowe budownictwo hybrydowe, tj. połączenie różnych technologii wznoszenia budynków np. lekkiego szkieletu z technologią murowaną Foto:

7 System budownictwa płytowego Zalety: krótki czas budowy dobra izolacyjność termiczna i akustyczna energooszczędność wysoka ognioodporność przegrody otwarte dyfuzyjnie zdrowy mikroklimat stabilność i trwałość konstrukcji zastosowanie lekkich fundamentów możliwość posadowienia domu na gruntach słabych gwarancja ceny i terminu realizacji zdolność magazynowania CO 2

8 System budownictwa płytowego System Leno - MERK Timber GmbH/ Züblin Timber Construction system budowy ścian, stropów i dachów surowiec: sosna i świerk klasy C24 drewno klejone warstwowo w kierunku względem kolejnej warstwy (CLT) płyty w układzie 3, 5 lub 7 warstw lameli o grubości mm standardowe wymiary płyt Leno: długość m, szerokość do 4,5 m i grubość mm nośność płyt porównywalna z nośnością płyt żelbetowych z zbrojeniem rodzaje płyt Leno: Leno płyty z drewna klejonego warstwowo Leno plus Leno + LVL o grubości 32 mm Foto.

9 Odporność ogniowa ścian w systemie Leno

10

11 System budownictwa płytowego System Magnum board SWISS KRONO system budowy ścian, stropów i dachów elementy konstrukcyjne powstałe przez klejenie płyt KRONOPLY OSB/4 o grubości 25 mm grubość płyt Magnum board to mm (max. 10 warstw płyt OSB/4) długość m, szerokości 2,8 m stan surowy budynku w ciągu 1-3 dni reakcja na ogień: Klasa ognioodporności Ściana Dach F - 30 B* 100 mm 125 mm F - 90 B 125 mm 200 mm ,5 mm GKF F - 90 B* 100 mm ,5 mm GKF - Źródło: Materiały info. SWISS KRONO, Magnum Board 3B TEC Holzbau GmBH

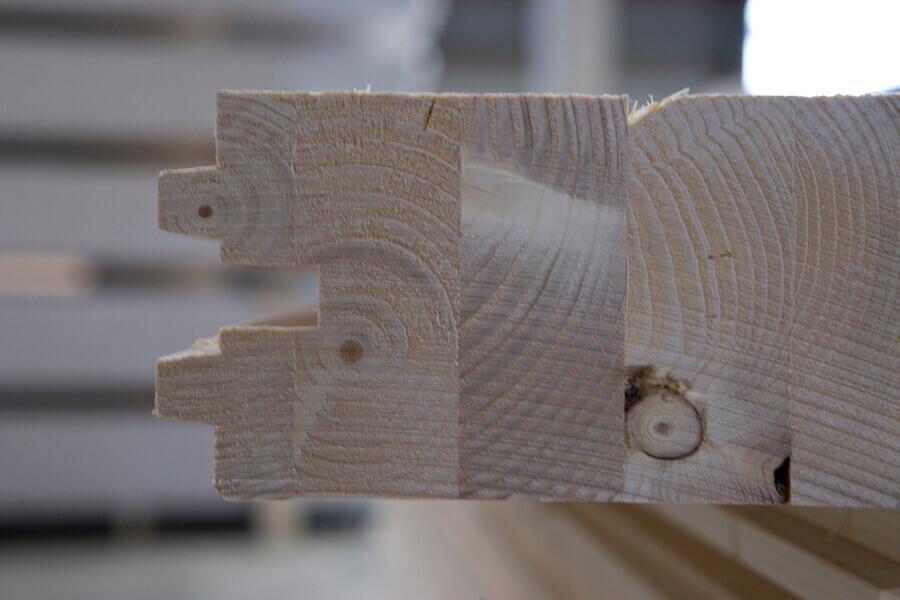

12 System budownictwa płytowego Elementy HBE (Huttemann Brettschichtholz Elemente) - Huttemann, Konsbud, Stobno, Polska system budowy ścian i stropów surowiec: świerk skandynawski suszony do wilgotności 10-12%, klasy C24 płyty o grubości 60 i 100 mm i szerokości 320 mm lub o grubości mm i szerokości 960 mm oraz długości 24 m poszczególne elementy łączone są na podwójne pióro wpust i na stykach za pomocą gwoździ wbijanych na ukos współczynnik przenikania ciepła U=0,2 W/m 2 K gwarancja - 30 lat Źródło: Materiały informacyjne Konsbud oraz

13 System budownictwa płytowego Elementy HBE odporność ogniowa ścian i stropów bez dodatkowych materiałów ochrony przeciwpożarowej REI 60 Fot. Test ogniowy ściany HBE o grubości 10 cm, na miniaturce widoczna wewnętrzna strona ściany poddana działaniu ognia. Test zakończony pomyślnie, wynik: EI60*... * Źródło: Artykuł z dn pt. Odporność ogniow a konstrukcji drewnianych

14 System budownictwa płytowego System MHM monolityczny mur z drewna - Massiv Holz Mauer element konstrukcyjny stanowią płyty składające się do 15 warstw ryflowanej tarcicy świerkowej, scalonej aluminiowymi gwoździami pierścieniowymi grubość tarcicy 23 mm, wilgotność 14% układ desek w poszczególnych warstwach wzajemnie prostopadły wymiary elementów: wysokość do 3,25 m, szerokość 600 mm, grubość 205; 245; 290 i 340 mm gęstość 480 kg/m 3 współczynnika przenikania ciepła U = 0,16-0,21 W/m 2 K klasa odporności ogniowej dla MHM o grubości 205 cm klasa F 90B, a konstrukcji REI 90 Źródło: Materiały info.: Massiv-Holz-Mauer Entwicklungs GmbH; Holzbau Koch oraz Lesoteka

15 System budownictwa płytowego System: Thoma Holz 100 (Erwin Thoma, 1998 r.) lub Nur Holz system budowy dachów, ścian i stropów deski układane warstwowo prostopadle i pod kątem 45º warstwy łączone na całej długości dyblami bukowymi o średnicy mm średnica otworu ok. 0,5 mm mniejsza niż średnica dybla współczynnika przenikania ciepła ściany Holz 100 o grubości 36,8 cm U = 0,20 W/m 2 K, a z 10 cm izolacją U = 0,15 W/m 2 K przy grubości ściany Holz 100 rzędu 17 cm ognioodporność klasy REI 60, a przy 40 cm - REI 120 Foto. oraz materiały inf.: Scanpol Construction i VITAGES DomDrewno 100

16 Foto.

17 System Thoma Holz 100 w warunkach pożaru Porównanie technologii budowlanych pod kątem bezpieczeństwa pożarowego* Ściany Stropy Przewodzenie ciepła: powierzchnia * drugiej strony ściany po 90 min. działania płomieni o temperaturze 1000ºC Standardowe elementy konstrukcja szkieletowa Klasa odporności ogniowej EI 30 tylko z płytami gipsowymi lub deskowaniem ochronnym Klasa odporności ogniowej EI 30 tylko z płytami gipsowymi lub deskowaniem ochronnym Ściana całkowicie spalona Tradycyjna cegła Standardowe** elementy Holz 100 EI 30-EI 90 EI 60 EI 150 EI 15 EI 90 EI 30 EI 90 W przypadku istnienia nadproża od +50ºC do +600ºC + 1,8ºC ** Wyniki badań Instytutu Ochronny Przeciwpożarowej i Techniki Bezpieczeństwa w Linz *Źródło: Thoma E (2014): Na długi czas. Domy i wnętrza z drewna. Stare mądrości w służbie nowoczesnych technologii. Wyd. Vitages-Verlag-Tübingen

18 System budownictwa płytowego System DiagonalDübelholz - Sohm Holzbautechnik (Thomas Shom, Austria, 2001 ) system budowy ścian, stropów i dachów surowiec: sosna, świerk, jodła klasy C24 deski grubości 60 mm elementy płytowe o długości 3 15 m, grubości mm i szerokości 600 mm deski łączone na dyble bukowe pod kątem 15-30º odporność ogniowa REI 60 Żródło:

19 System budownictwa z drewnianych pustaków System Steko (Anton Steurer i Joseph Kolb, Szwajcaria, 1997) system budowy ścian i dachów elementem konstrukcyjnym są pustaki z tarcicy ułożone na specjalnej podwalinie pustaki wykonane z litego drewna iglastego o grubości mm łączenie pustaków na wysokość za pomocą kołków drewnianych, a na szerokość na obce pióro wewnątrz pustaków możliwość poprowadzenia instalacji ściany zwieńczone oczepem górnym odporność ogniowa REI 30, 60, 90 Źródło:

20 Źródło:

21 STUDIA PODYPLOMOWE WYDZIAŁ TECHNOLOGII DREWNA Uniwersytet Przyrodniczy w Poznaniu Szczegółowe informacje:

22 Dziękuję za uwagę Foto. Najwyższy na świecie budynek w konstrukcji drewnianej Treet (The Tree), Bergen, Norwegia 49 m wysokości, 14 kondygnacji
