1 NAGRZEWNICE WODNE LEO

2 SPIS TREŚCI OGÓLNA CHARAKTERYSTYKA...3 KONSTRUKCJA...4 PORÓWNAJ ROZWIĄZANIA LEO...5 WYMIARY...6 DANE TECHNICZNE...6 ZASIĘGI...8 PRĘDKOŚĆ NAWIEWANEGO POWIETRZA...9 INSTALACJA I MOŻLIWOŚCI MONTAŻU AKCESORIA STEROWANIE ELEMENTY STEROWANIA PROGRAMOWANIE BMS SYSTEM FLOWAIR SCHEMATY BLOKOWE MOCE GRZEWCZE ETYKIETA JAKOŚCI AKREDYTOWANE LABORATORIUM BADAWCZE LEO Ogrzewanie powietrzne i wentylacja

3 OGÓLNA CHARAKTERYSTYKA Nagrzewnica wodna LEO Moc grzewcza [kw] 0,7-121,0 Wydajność [m³/h] Masa [kg] 9,5-26,2 Obudowa EPP (1) Kolor szary (2) (1) EPP to spieniony polipropylen, którego zdolności termoizolacyjne, odporność na zabrudzenia i wysoka zdolność tłumienia drgań pozwoliły na wykorzystanie materiału jako element obudowy urządzenia oraz obniżyły jego całkowitą masę (2) zbliżony do RAL 9007 ZASTOSOWANIE Nagrzewnice wodne LEO przeznaczone są do pracy wewnątrz pomieszczeń. Służą do ogrzewania obiektów o dużych kubaturach: hale przemysłowe, magazyny, pawilony handlowe, hale produkcyjne, hale sportowe, obiekty sakralne, jak i mniejszych pomieszczeń np.: warsztaty, garaże, sklepy, salony samochodowe, stacje benzynowe. DOSTĘPNE TYPY URZĄDZEŃ LEO BMS Nagrzewnica wodna wyposażona w 3-biegowy wentylator, który jest zasilany i sterowany za pomocą modułu DRV. Moduł sterujący DRV to element wykonawczy, który nadzoruje pracę urządzenia wg poleceń wydawanych ze sterownika T-box czy też bezpośrednio z systemu BMS. LEO Nagrzewnica z wentylatorem z silnikiem AC, z możliwością przełączania wydajności w zakresie 3 biegów. S1 S2 S3 L1 L2 L3 XL2 XL3 LEO Ogrzewanie powietrzne i wentylacja 3

4 KONSTRUKCJA BMS Podłączenie urządzeń do systemu BMS (Building Management System) możliwe jest poprzez sterownik T-box bądź HMI lub poprzez moduł sterujący DRV. 3-BIEGOWY WENTYLATOR NAWIEWNY Nagrzewnice LEO w standardzie wyposażone są w wentylator z silnikiem 3-biegowym. To najprostszy i efektywny sposób na sterowanie pracą nagrzewnicy. OBUDOWA EPP Wytrzymałość mechaniczna, odporność na zabrudzenia, niska waga oraz estetyczny wygląd. Dzięki zastosowaniu na obudowę spienionego polipropylenu nagrzewnice LEO wyznaczają nową jakość użytkowania. KOMORA MIESZANIA KM DO URZĄDZEŃ LEO Nagrzewnice powietrza LEO z komorą mieszania LEO KM tworzą układ grzewczowentylacyjny, przeznaczony do pracy wewnątrz pomieszczeń. To najprostszy sposób na stworzenie wentylacji mechanicznej w budynku. TRZY WERSJE OBUDOWY Możliwość doboru obudowy odpowiedniej do warunków panujących w obiekcie. Do wyboru są: EPP - obudowa z tworzywa sztucznego (wykonanie standardowe) INOX - obudowa wykonana ze stali nierdzewnej (wykonanie specjalne) RAL - obudowa stalowa malowana proszkowo dowolnym kolorem z palety RAL (wykonanie specjalne) 4 LEO Ogrzewanie powietrzne i wentylacja

5 PORÓWNAJ ROZWIĄZANIA LEO Kiedy potrzebujesz prostego rozwiązania! Inteligentne rozwiązanie dostosowane do SYSTEMU FLOWAIR LEO linia Basic LEO BMS KORZYŚCI najlepsza oferta cenowa na rynku (najtańszy zakup w zestawie) proste podłączenie 3-biegowa manualna regulacja wydajności KORZYŚCI inteligentne rozwiązanie i oszczędność energii obsługa do 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR możliwość sterowania z poziomu BMS lokalna regulacja pracy 3-biegowa automatyczna regulacja wydajności proste podłączenie ZESTAW ZESTAW Nagrzewnica LEO 3-biegowy wentylator lekka i wytrzymała obudowa z EPP szeroki zakres mocy grzewczych 0,7-121 kw Nagrzewnica LEO 3-biegowy wentylator lekka i wytrzymała obudowa z EPP szeroki zakres mocy grzewczych 0,7-121 kw Konsola obrotowa obrót urządzenia o 170 stopni montaż naścienny i podstropowy możliwość montażu pod różnymi kątami do przegrody Konsola obrotowa obrót urządzenia o 170 stopni montaż naścienny i podstropowy możliwość montażu pod różnymi kątami do przegrody TS - 3 -stopniowy regulator obrotów z termostatem 3 stopnie regulacji wydajności tryb ciągły i termostatyczny funkcje grzania i wentylacji DRV V - moduł sterujący zasilanie 230 V stopień ochrony IP54 montaż naścienny PT-1000 IP65 - czujnik naścienny pomiaru temperatury stopień ochrony IP65 montaż naścienny dodaj do zestawu T-box Inteligentny sterownik z wyświetlaczem dotykowym, obsługa do 31 urządzeń LEO Ogrzewanie powietrzne i wentylacja 5

6 WYMIARY LEO S1 S2 S3 / LEO S1 BMS S2 BMS S3 BMS LEO L1 L2 L3 / LEO L1 BMS L2 BMS L3 BMS rysunki CAD, pliki Revit oraz pozostała dokumentacja do wszystkich modeli dostępna na LEO XL2 XL3 / LEO XL2 BMS XL3 BMS DANE TECHNICZNE Nagrzewnica wodna LEO S LEO S1 / S1 BMS LEO S2 / S2 BMS LEO S3 / S3 BMS Bieg III II I III II I III II I Max. strumień przepływu powietrza [m 3 /h] Zakres mocy grzewczych [kw] (1) 0,7 12,8 2,1 26,5 1,7 32,7 Nominalna moc grzewcza (70/50/16 o C, III-bieg) [kw] 4,5 10,2 12,3 Zasilanie [V/Hz] 230/50 230/50 230/50 Max. pobór prądu [A] 0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3 Max. pobór mocy [W] IP/Klasa izolacji 54/F 54/F 54/F Poziom ciśnienia akustycznego [db(a)] (2) 56,3 50,7 43,9 56,3 50,7 43,9 56,3 50,7 43,9 Poziom mocy akustycznej [db(a)] (3) 71,4 65,8 59,0 71,4 65,8 59,0 71,4 65,8 59,0 Zasięg poziomy [m] (4) 16,0 13,0 10,0 14,0 11,0 8,5 12,5 9,5 7,0 Zasięg pionowy [m] (5) 6,0 5,1 4,1 5,3 4,4 3,5 4,9 3,9 2,9 Max. temp. wody grzewczej [ o C] Max. ciśnienie robocze [MPa] 1,6 1,6 1,6 Przyłącze ½ ½ ½ Max. temp. pracy [ o C] Masa urządzenia [kg] 9,5 10,4 10,8 Masa urządzenia napełnionego wodą [kg] 10,2 11,6 12,2 (1) zakres mocy grzewczych określony przy parametrach: min. I bieg wentylatora, temp. czynnika grzewczego 40/30 o C, temp. powietrza na wlocie do urządzenia 20 o C; max. III bieg wentylatora, temp. czynnika grzewczego 120/90 o C, temp. powietrza na wlocie do urządzenia 0 o C; (2) poziom ciśnienia akustycznego dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (3) zgodnie z normą PN-EN ISO3744 (4) zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (5) zasięg pionowy strumienia nieizotermicznego przy ΔT = 5 o C, przy prędkości granicznej 0,5 m/s 6 LEO Ogrzewanie powietrzne i wentylacja

7 DANE TECHNICZNE Nagrzewnica wodna LEO L LEO L1 / LEO L1 BMS LEO L2 / LEO L2 BMS LEO L3 / LEO L3 BMS Bieg III II I III II I III II I Max. strumień przepływu powietrza [m 3 /h] Zakres mocy grzewczych [kw] (1) 1,3 32,3 2,2 50,4 3,2 65,2 Nominalna moc grzewcza (70/50/16 o C, III-bieg) [kw] 11,7 19,1 25,6 Zasilanie [V/Hz] 230 /50 230/50 230/50 Max. pobór prądu [A] 1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6 Max. pobór mocy [W] IP/Klasa izolacji 54/F 54/F 54/F Poziom ciśnienia akustycznego [db(a)] (2) 64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1 Poziom mocy akustycznej [db(a)] (3) 79,2 69,6 57,2 79,2 69,6 57,2 79,2 69,6 57,2 Zasięg poziomy [m] (4) 24,0 15,0 9,5 21,5 13,0 8,0 19,0 11,5 6,5 Zasięg pionowy [m] (5) 8,3 5,6 3,7 7,5 4,9 3,1 6,8 4,4 2,8 Max. temp. wody grzewczej [ o C] Max. ciśnienie robocze [MPa] 1,6 1,6 1,6 Przyłącze ¾ ¾ ¾ Max. temp. pracy [ o C] Masa urządzenia [kg] 14,9 16,2 17,8 Masa urządzenia napełnionego wodą [kg] 15,9 18,2 20,5 Nagrzewnica wodna LEO XL LEO XL2 / LEO XL2 BMS LEO XL3 / LEO XL3 BMS Bieg III II I III II I Max. strumień przepływu powietrza [m 3 /h] Zakres mocy grzewczych [kw] (1) 6,6 94,0 8,3 121,0 Nominalna moc grzewcza (70/50/16 o C, III-bieg) [kw] 36,5 48,1 Zasilanie [V/Hz] 230/50 230/50 Max. pobór prądu [A] 2,3 1,8 1,4 2,4 1,8 1,4 Max. pobór mocy [W] IP/Klasa izolacji 54/F 54/F Poziom ciśnienia akustycznego [db(a)] (2) 67,5 61,1 52,3 67,5 61,1 52,3 Poziom mocy akustycznej [db(a)] (3) 82,6 76,2 67,8 82,6 76,2 67,8 Zasięg poziomy [m] (4) 26,0 20,5 13,0 23,5 18,0 11,0 Zasięg pionowy [m] (5) 8,5 7,0 4,7 7,7 6,2 4,1 Max. temp. wody grzewczej [ o C] Max. ciśnienie robocze [MPa] 1,6 1,6 Przyłącze ¾ ¾ Max. temp. pracy [ o C] Masa urządzenia [kg] 23,2 26,2 Masa urządzenia napełnionego wodą [kg] 25,9 30,3 (1) zakres mocy grzewczych określony przy parametrach: min. I bieg wentylatora, temp. czynnika grzewczego 40/30 o C, temp. powietrza na wlocie do urządzenia 20 o C; max. III bieg wentylatora, temp. czynnika grzewczego 120/90 o C, temp. powietrza na wlocie do urządzenia 0 o C; (2) poziom ciśnienia akustycznego dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (3) zgodnie z normą PN-EN ISO3744 (4) zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (5) zasięg pionowy strumienia nieizotermicznego przy ΔT = 5 o C, przy prędkości granicznej 0,5 m/s LEO Ogrzewanie powietrzne i wentylacja 7

8 ZASIĘGI ZASIĘG POZIOMY izotermiczny zasięg [m] LEO S1 LEO S2 LEO S3 LEO L1 LEO L2 LEO L3 LEO XL2 LEO XL3 Zasięg poziomy strumienia izotermicznego przy prędkości granicznej 0,5 m/s V przepływ powietrza ZASIĘG PIONOWY nieizotermiczny zasięg [m] V = 1500 m 3 /h (1 bieg) V = 1900 m 3 /h (2 bieg) V = 2300 m 3 /h (3 bieg) V = 1250 m 3 /h (1 bieg) V = 1600 m 3 /h (2 bieg) V = 2000 m 3 /h (3 bieg) V = 1000 m 3 /h (1 bieg) V = 1400 m 3 /h (2 bieg) V = 1800 m 3 /h (3 bieg) V = 1700 m 3 /h (1 bieg) V = 2800 m 3 /h (2 bieg) V = 4250 m 3 /h (3 bieg) V = 1400 m 3 /h (1 bieg) V = 2400 m 3 /h (2 bieg) V = 3800 m 3 /h (3 bieg) V = 1200 m 3 /h (1 bieg) V = 2100 m 3 /h (2 bieg) V = 3400 m 3 /h (3 bieg) V = 2900 m 3 /h (1 bieg) V = 4600 m 3 /h (2 bieg) V = 5800 m 3 /h (3 bieg) V = 2500 m 3 /h (1 bieg) V = 4100 m 3 /h (2 bieg) V = 5300 m 3 /h (3 bieg) V = 1500 m 3 /h (1 bieg) V = 1900 m 3 /h (2 bieg) V = 2300 m 3 /h (3 bieg) V = 1250 m 3 /h (1 bieg) V = 1600 m 3 /h (2 bieg) V = 2000 m 3 /h (3 bieg) V = 1000 m 3 /h (1 bieg) V = 1400 m 3 /h (2 bieg) V = 1800 m 3 /h (3 bieg) V = 1700 m 3 /h (1 bieg) V = 2800 m 3 /h (2 bieg) V = 4250 m 3 /h (3 bieg) V = 1400 m 3 /h (1 bieg) V = 2400 m 3 /h (2 bieg) V = 3800 m 3 /h (3 bieg) V = 1200 m 3 /h (1 bieg) V = 2100 m 3 /h (2 bieg) V = 3400 m 3 /h (3 bieg) V = 2900 m 3 /h (1 bieg) V = 4600 m 3 /h (2 bieg) V = 5800 m 3 /h (3 bieg) V = 2500 m 3 /h (1 bieg) V = 4100 m 3 /h (2 bieg) V = 5300 m 3 /h (3 bieg) LEO S1 LEO S2 LEO S3 LEO L1 LEO L2 LEO L3 LEO XL2 LEO XL3 Zasięg pionowy strumienia nieizotermicznego przy prędkości granicznej 0,5 m/s V przepływ powietrza 8 Δ5 o C Δ10 o C Δ20 o C Δ30 o C LEO Ogrzewanie powietrzne i wentylacja

9 PRĘDKOŚĆ NAWIEWANEGO POWIETRZA LEO S1 LEO S2 3,0 3,0 2,5 2,5 prędkość [m/s] 2,0 1,5 1,0 prędkość [m/s] 2,0 1,5 1,0 0,5 0,5 0, odległość [m] 0, odległość [m] LEO S3 LEO L1 prędkość [m/s] 3,0 2,5 2,0 1,5 1,0 0,5 0, odległość [m] prędkość [m/s] 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0, odległość [m] LEO L2 LEO L3 prędkość [m/s] 5,0 5,0 4,5 4,5 4,0 4,0 3,5 3,5 3,0 3,0 2,5 2,5 2,0 2,0 1,5 1,5 1,0 1,0 0,5 0,5 0,0 0 0, odległość [m] odległość [m] prędkość [m/s] LEO XL2 LEO XL3 6,0 6,0 5,0 5,0 prędkość [m/s] 4,0 4,0 3,0 3,0 2,0 2,0 prędkość [m/s] 1,0 1,0 0,0 0, odległość [m] odległość [m] 1 bieg 2 bieg 3 bieg powyższe wykresy prędkości nawiewanego powietrza dotyczą strumienia izotermicznego LEO Ogrzewanie powietrzne i wentylacja 9

10 INSTALACJA I MOŻLIWOŚCI MONTAŻU możliwość ustawienia strugi powietrza w dowolnym kierunku montaż podstropowy D x E F C pionowy montaż na konsoli B (1) A (1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego. Ceowniki do montażu podstropowego (wyposażenie opcjonalne). Ułatwiają montaż podstropowy na szpilkach. Konsola obrotowa Umożliwia łatwy montaż pod różnymi kątami do przegród pionowych i poziomowych. ZALECANE ODLEGŁOŚCI MONTAŻOWE S1 S2 S3 L1 L2 L3 XL2 XL3 A max. 3,0 max. 3,0 max. 3,0 2,5 8,0 2,5 8,0 2,5 8,0 2,5 8,0 2,5 8,0 B 2,5 7,0 2,5 6,0 2,5 6,0 2,5 9,5 2,5 8,5 2,5 8,0 2,5 9,5 2,5 9,0 C min. 0,3 D 0,415 0,415 0,415 0,515 0,515 0,515 0,66 0,66 E 0,415 0,415 0,415 0,515 0,515 0,515 0,58 0,58 F min. 0,5 10 LEO Ogrzewanie powietrzne i wentylacja

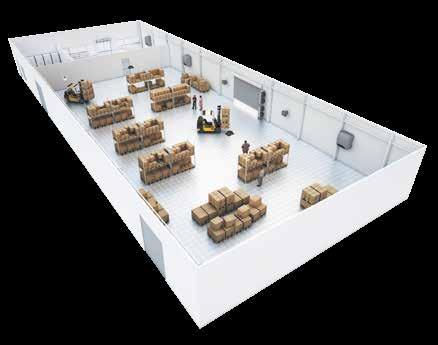

11 P P P P P P WSKAZÓWKI MONTAŻU P 45 P 60 P Należy zapewnić równomierne rozprowadzenie powietrza w całej objętości pomieszczenia. Nagrzewnice montować w taki sposób by struga nawiewanego powietrza była kierowana do strefy przebywania ludzi. P P P P P Nagrzewnice montowane na przeciwległych ścianach montować na zakładkę. Przy montażu blisko narożników kierować strumień powietrza do środka pomieszczenia tak, by uniknąć przyklejania się strugi do ściany. P Nagrzewnice montować w taki sposób aby nie ograniczać strugi nawiewanego powietrza. Nagrzewnice montować w taki sposób aby zapewnić swobodny dopływ powietrza wokół urządzenia. LEO Ogrzewanie powietrzne i wentylacja 11

12 AKCESORIA - KONFUZOR LEO dla nagrzewnic LEO L i XL Zastosowanie konfuzora powoduje zwiększenie prędkości strugi powietrza co skutkuje szybszym dostarczeniem ciepła do niższych stref pomieszczenia. Zastosowanie konfuzora powoduje obniżenie parametrów urządzenia o 10% w stosunku do danych nominalnych podanych w tabelach na stronach max. 12 m (1) Materiał: stal malowana proszkowo RAL 9007 Masa: 3,8 kg - konfuzor LEO L 6,2 kg - konfuzor LEO XL WYMIARY KONFUZORA (1) Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego LEO L1 L2 L3 + konfuzor L LEO XL2 XL3 + konfuzor XL AKCESORIA - NAWIEWNIK LEO dla nagrzewnic LEO L i XL Nawiewnik 4-stronny pozwala na lepsze rozprowadzenie nawiewanego powietrza. Jest idealnym rozwiązaniem do niskich pomieszczeń, w których nagrzewnice montowane są podstropowo. Zastosowanie nawiewnika 4-stronnego powoduje obniżenie parametrow urządzenia o 10% w stosunku do danych nominalnych podanych w tabelach na stronach max. 5 m Materiał: stal malowana proszkowo RAL 9007 Masa: 2,8 kg - konfuzor LEO L 4,8 kg - konfuzor LEO XL WYMIARY NAWIEWNIKA LEO L1 L2 L3 + nawiewnik L 830 LEO XL2 XL3 + nawiewnik XL 12 LEO Ogrzewanie powietrzne i wentylacja

13 AKCESORIA - KOMORA MIESZANIA KM dla wszystkich nagrzewnic LEO KM umożliwiają dostarczenie świeżego powietrza. Jest to najprostszy sposób stworzenia wentylacji mechanicznej, przy możliwie niskim zużyciu energii, bez potrzeby instalowania dodatkowych systemów. LEO + KM WYMIARY KOMORY MIESZANIA LEO S1 S2 S3 + KM S/ LEO S1 BMS S2 BMS S3 BMS + KM S LEO L1 L2 L3 + KM L / LEO L1 BMS L2 BMS L3 BMS + KM L rysunki CAD, pliki Revit oraz pozostała dokumentacja do wszystkich modeli dostępna na LEO XL2 XL3 + KM XL / LEO XL2 BMS XL3 BMS + KM XL LEO Ogrzewanie powietrzne i wentylacja 13

14 MONTAŻ montaż podstropowy min. 1,0 m min. 1,0 m LEO + KM + UVO montaż na wspornikach A B (1) montaż na szpilkach Wspornik montażowy Umożliwia łatwy i estetyczny montaż urządzenia do przegród pionowych. (1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego. ODLEGŁOŚCI MONTAŻOWE LEO S1 + KM S LEO S2 + KM S LEO S3 + KM S LEO L1 + KM L LEO L2 + KM L LEO L3 + KM L LEO XL2 + KM XL LEO XL3 + KM XL A max. 3,0 max. 3,0 max. 3,0 2,5 5,0 2,5 5,0 2,5 5,0 2,5 5,0 2,5 5,0 B 2,5 4,5 2,5 4,0 2,5 4,0 2,5 6,5 2,5 6,0 2,5 5,5 2,5 7,0 2,5 6,0 DANE TECHNICZNE Nagrzewnica wodna LEO z komorą mieszania KM LEO S1 + KM S LEO S2 + KM S LEO S3 + KM S LEO L1 + KM L LEO L2 + KM L LEO L3 + KM L LEO XL2 + KM XL Max. strumień przepływu powietrza [m 3 /h] (1) Nominalna moc grzewcza (70/50/16 o C, III bieg) [kw] 3,1 7,2 8,3 9,1 14,4 19,5 27,4 33,0 Zasilanie [V/Hz] 230/50 230/50 230/50 Max. pobór prądu [A] 0,5 0,6 0,6 1,4 1,5 1,5 2,3 2,4 Max. pobór mocy [W] IP/Klasa izolacji 54/F 54/F 54/F Max. poziom ciśnienia akustycznego [db(a)] (2) 56,3 64,1 67,5 Max. poziom mocy akustycznej [db(a)] (3) 71,4 79,2 82,6 Zasięg poziomy [m] (4) 8,0 7,5 7,0 14,5 13,5 12,5 16,5 14,0 Zasięg pionowy [m] (5) 3,4 3,2 2,9 5,3 5,0 4,7 5,8 4,9 Max. temperatura wody grzewczej [ C] Max. ciśnienie robocze [MPa] 1,6 1,6 1,6 Przyłącze ½ ¾ ¾ Masa urządzenia [kg] 25,9 26,8 27,9 34,3 35,5 37,8 53,6 57,9 Masa urządzenia napełnionego wodą [kg] 26,6 28,0 29,3 35,3 37,5 40,5 56,3 62,0 (1) wydajność z czerpnią powietrza oraz 100% powietrza świeżego (2) poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (3) zgodnie z normą PN-EN ISO3744 (4) zasieg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (5) zasieg pionowy strumienia nieizotermicznego przy ΔT = 5 o C, przy prędkości granicznej 0,5 m/s LEO XL3 + KM XL 14 LEO Ogrzewanie powietrzne i wentylacja

15 STEROWANIE REGULACJA T-box DLA LEO BMS Nagrzewnice LEO BMS są wyposażone w zewnętrzny moduł sterujący DRV V, który za pomocą sterownika T-box umożliwia: automatyczne lub manualne stopniowanie prędkości obrotowej (trzy stopnie wydajności), nastawę trybów pracy nagrzewnicy: grzanie, wentylacja, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), antifreeze automatyczne załączenie nagrzewnic przy nadmiernym spadku temperatury w pomieszczeniu, programator tygodniowy, integrację urządzeń do SYSTEMU FLOWAIR. PODŁĄCZANIE URZĄDZEŃ: Układ jest przystosowany do łączenia nagrzewnic i sterowania do 31 urządzeniami kompatybilnymi z SYSTEMEM FLOWAIR za pomocą jednego sterownika T-box. T-box BMS: Sterownik T-box lub moduł sterujący DRV V można podłączyć do inteligentnego sytemu zarządzania budynkiem BMS. Rozwiązanie to umożliwia sterowanie wszystkimi urządzeniami komunikującymi się ze sterownikiem T-box i modułem sterującym DRV V. REGULACJA HMI DLA LEO To zaawansowany układ regulacji wentylatorów 3-biegowych za pomocą sterownika programowalnego HMI, który umożliwia: automatyczne lub manualne stopniowanie prędkości obrotowej (trzy stopnie wydajności), nastawę trybów pracy nagrzewnicy: grzanie, wentylacja, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), antifreeze automatyczne załączenie nagrzewnic przy nadmiernym spadku temperatury w pomieszczeniu, programator tygodniowy. PODŁĄCZANIE URZĄDZEŃ: Jeden sterownik HMI umożliwia sterowanie: max. 5 nagrzewnicami LEO S1 S2 S3, max. 2 nagrzewnicami LEO L1 L2 L3 i max. 1 nagrzewnicą LEO XL2 XL3. HMI BMS: Sterownik HMI można podłączyć do inteligentnego sytemu zarządzania budynkiem BMS. Rozwiązanie to umożliwia sterowanie wszystkimi urządzeniami komunikującymi się ze sterownikiem HMI. REGULACJA TS DLA LEO To najprostszy układ regulacji wentylatorów 3-biegowych. Pracę nagrzewnicy reguluje 3-stopniowy regulator biegów z termostatem, który umożliwia: manualne stopniowanie prędkości obrotowej (trzy stopnie wydajności), nastawę trybów pracy nagrzewnicy: grzanie, wentylacja, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury). PODŁĄCZANIE URZĄDZEŃ: Jeden regulator TS umożliwia regulację: max. 7 nagrzewnic LEO S1 S2 S3, max. 3 nagrzewnice LEO L1 L2 L3 lub max. 2 nagrzewnice LEO XL2 XL3. TS LEO Ogrzewanie powietrzne i wentylacja 15

16 STEROWANIE STEROWNIK TS wersja basic To najprostszy układ regulacji wentylatorów 3-biegowych. Pracę nagrzewnicy reguluje 3-stopniowy regulator biegów z termostatem. STEROWNIK HMI wersja basic To zaawansowany układ regulacji wentylatorów 3-biegowych za pomocą sterownika programowalnego HMI. STEROWNIK T-box wersja BMS To inteligentna regulacja dopasowana do indywidualnych potrzeb dzięki sterownikowi T-box z wyświetlaczem dotykowym. Nagrzewnica wodna LEO Sterownik TS Sterownik HMI Sterownik T-box Sposób regulacji Manualna 3-stopniowa regulacja wydajności Automatyczna 3-stopniowa regulacja wydajności Tryby pracy Grzanie / Wentylacja Praca w trybie ciągłym lub termostatycznym Programator tygodniowy BMS Antifreeze Integracja urządzeń do SYSTEMU FLOWAIR Maksymalna ilość obsługiwanych urządzeń Bezpośrednio przez sterownik Za pomocą dodatkowych rozdzielaczy n/d 16 LEO Ogrzewanie powietrzne i wentylacja

17 ELEMENTY STEROWANIA REGULACJA T-box DLA LEO BMS Kategoria Nazwa Wygląd Dane techniczne Sterowniki T-box inteligentny sterownik z wyświetlaczem dotykowym Stopień ochrony: IP 20 Zasilanie: 24 VDC Zakres nastawy temperatury: o C Zakres temperatury pracy: C Max. przekrój przewodu: 2,5 mm 2 Kontroler (1) DRV D moduł sterujący Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 230x180x55 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 1 Max. przekrój przewodu: 2,5 mm 2 Czujnik temperatury (1) PT-1000 IP65 czujnik naścienny pomiaru temperatury Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. przekrój przewodu: 1,5 mm 2 (1) Urządzenia LEO BMS są wyposażone w moduł sterujący DRV V oraz czujnik temperatury w standardzie REGULACJA HMI DLA LEO Kategoria Nazwa Wygląd Dane techniczne Sterownik HMI sterownik programowalny Stopień ochrony: IP 20 Zasilanie: 230V/50Hz Zakres nastawy temperatury: C Zakres temperatury pracy: C Obciążalność styków: 3,0 A Max. przekrój przewodu: 1,5 mm 2 Wyposażenie dodatkowe NTC czujnik naścienny pomiaru temperatury Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. przekrój przewodu: 1,5 mm 2 v REGULACJA TS DLA LEO Kategoria Nazwa Wygląd Dane techniczne Termostat TS 3-stopniowy regulator obrotów z termostatem Stopień ochrony: IP30 Zasilanie: 230V/50Hz Zakres nastawy temperatury: C Zakres temperatury pracy: o C Obciążalność stykow: 5 A Max. przekrój przewodu: 1,5 mm 2 v LEO Ogrzewanie powietrzne i wentylacja 17

18 ELEMENTY STEROWANIA REGULACJA T-box HMI TS DLA LEO / LEO BMS Kategoria Symbol Wygląd Dane techniczne Zawory SRQ2d-3/4 SRQ2d-1/2 zawór dwudrogowy 3/4 1/2 z siłownikiem elektrycznym Stopień ochrony: IP20 Napięcie zasilania: 230 V 50/60 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 2,1 MPa Kvs: 3/4 6,5 m 3 /h; 1/2 3,0 m 3 /h Montaż: na powrocie czynnika grzewczego z nagrzewnicy Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 3/4 122x86x66; 1/2 108x86x66 Zawory SRQ3d-3/4 SRQ3d-1/2 zawór trójdrogowy 3/4 1/2 z siłownikiem elektrycznym Stopień ochrony: IP20 Napięcie zasilania: 230 V 50/60 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 2,1 MPa Kvs: 3/4 6,5 m 3 /h; 1/2 3,4 m 3 /h Montaż: na zasilaniu nagrzewnicy czynnikiem grzewczym Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 3/4 110x95x66; 1/2 122x93x66 v 18 LEO Ogrzewanie powietrzne i wentylacja

19 PROGRAMOWANIE BMS DLA REGULACJI T-box I HMI Podłączenie urządzeń do systemu BMS (Building Management System) możliwe jest na trzy sposoby: poprzez sterownik T-box bądź HMI (Wersja 1) lub poprzez moduł sterujący DRV (Wersja 2). WERSJA 1 WERSJA 2 Sterowniki T-box oraz HMI umożliwiają podłączenie układu do zintegrowanego systemu zarządzania budynkiem BMS. W przypadku nadzorowania urządzeń poprzez sterownik T-box przy pomocy jednego adresu w BMS możliwe jest niezależne kontrolowanie pracy do 31 urządzeń. Moduły sterujące DRV V umożliwiają podłączenie do systemu BMS. Możliwe jest ustawienie do 31 adresów. Ustawienie adresu dla każdego urządzenia oddzielnie, umożliwia niezależne odczytywanie i zapisywanie parametrów pracy każdego urządzenia. Parametry komunikacyjne: Parametry komunikacyjne: Nazwa Regulacja T-box Regulacja HMI Nazwa DRV V Warstwa fizyczna RS485 RS485 Protokół MODBUS-RTU MODBUS-RTU Prędkość transmisji [bps] 9600 do Parzystość Even Even Liczba bitów danych 8 8 Liczba bitów stopu 1 1 Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 SYSTEM FLOWAIR SYSTEM FLOWAIR to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem. Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca. ELiS DUO kurtyno-nagrzewnice LEO wodne nagrzewnice powietrza ELiS kurtyny powietrzne Integracja wszystkich urządzeń za pomocą jednego sterownika T-box T-box inteligentny sterownik z wyświetlaczem dotykowym OXeN wentylacja bezkanałowa z odzyskiem ciepła LEO D destratyfikator powietrza LEO Ogrzewanie powietrzne i wentylacja 19

20 SCHEMATY BLOKOWE REGULACJA T-box DLA LEO BMS T-box PT-1000 SRQ PT-1000 SRQ LIYCY-P 2x2x0,5 mm 2 para przewodów A i B skręcona max. 50 m min. 2 0,5 mm 2 (ekranowany) DRV V min. 3 0,75 mm 2 min. 5 1,0 mm 2 DRV V max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR min. 3 1,5 mm 2 zasilanie ~230 V LIYCY-P 2x2x0,5 mm 2 para przewodów A i B skręcona max. 50 m zasilanie ~230 V REGULACJA HMI DLA BMS NTC (opcja) min. 2 0,5 mm 2 HMI min. 3 1,0 mm 2 zasilanie ~230 V SRQ min. 3 0,75 mm 2 min. 5 1,0 mm 2 do 1 sterownika HMI max. 5 urządzeń LEO S max. 2 urządzenia LEO L max. 1 urządzenie LEO XL REGULACJA TS DLA LEO SRQ SRQ SRQ TS min. 3 0,75 mm 2 min. 5 1,0 mm 2 max. 7 urządzeń LEO S max. 3 urządzenia LEO L max. 2 urządzenia LEO XL zasilanie ~230 V min. 3 1,0 mm 2 20 LEO Ogrzewanie powietrzne i wentylacja

21 MOCE GRZEWCZE Tw1 / Tw2 = 120/90 o C Tw1 / Tw2 = 90/70 o C Tw1 / Tw2 = 70/50 o C Tw1 / Tw2 = 60/40 o C Tw1 / Tw2 = 40/30 o C Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] LEO S1 / LEO S1 BMS bieg 3: V = 2300 m³/h 0,0 12, ,8 16,5 0,0 9, ,4 12,5 0,0 6, ,3 8,5 0,0 5, ,8 6,5 0,0 3, ,7 5,0 5,0 12, ,6 20,5 5,0 9, ,1 16,5 5,0 6, ,0 12,5 5,0 4, ,6 10,5 5,0 3, ,2 9,0 10,0 11, ,5 24,5 10,0 8, ,8 21,0 10,0 5, ,8 17,0 10,0 3, ,4 14,5 10,0 2, ,7 13,0 15,0 10, ,3 29,0 15,0 7, ,6 25,0 15,0 4, ,7 21,0 15,0 2, ,3 18,5 15,0 1, ,2 16,5 20,0 10, ,2 33,0 20,0 7, ,3 29,0 20,0 3, ,5 25,0 20,0 1,7 74 0,1 22,0 20,0 0,8 72 0,1 21,0 bieg 2: V = 1900 m³/h 0,0 11, ,5 18,0 0,0 8, ,0 14,0 0,0 6, ,1 9,5 0,0 4, ,7 7,0 0,0 3, ,4 5,5 5,0 11, ,4 22,0 5,0 8, ,8 18,0 5,0 5, ,9 13,5 5,0 3, ,5 11,0 5,0 2, ,0 9,5 10,0 10, ,2 26,0 10,0 7, ,5 22,0 10,0 4, ,7 17,5 10,0 3, ,4 15,0 10,0 2, ,6 13,0 15,0 9, ,1 30,0 15,0 7, ,3 26,0 15,0 4, ,6 21,5 15,0 2,3 99 0,2 18,5 15,0 1,1 99 0,2 17,0 20,0 9, ,0 34,0 20,0 6, ,1 30,0 20,0 3, ,4 25,5 20,0 1,6 70 0,1 22,5 20,0 0,8 69 0,1 21,0 bieg 1: V = 1500 m³/h 0,0 10, ,2 20,5 0,0 7, ,6 15,5 0,0 5, ,9 10,5 0,0 4, ,5 8,0 0,0 3, ,1 6,0 5,0 9, ,1 24,5 5,0 7, ,4 19,5 5,0 4, ,7 14,5 5,0 3, ,4 11,5 5,0 2, ,8 9,5 10,0 9, ,0 28,0 10,0 6, ,2 23,5 10,0 4, ,6 18,5 10,0 2, ,3 15,5 10,0 1, ,4 13,5 15,0 8, ,9 32,0 15,0 6, ,1 27,0 15,0 3, ,4 22,0 15,0 1,8 80 0,1 18,5 15,0 1,1 93 0,2 17,0 20,0 8, ,8 36,0 20,0 5, ,9 31,0 20,0 3, ,3 26,0 20,0 1,5 66 0,1 23,0 20,0 0,7 64 0,1 21,5 LEO S2 / LEO S2 BMS bieg 3: V = 2000 m³/h 0,0 26, ,7 39,0 0,0 20, ,2 30,0 0,0 14, ,2 21,5 0,0 11, ,6 17,0 0,0 8, ,4 12,5 5,0 25, ,8 42,0 5,0 18, ,6 33,0 5,0 13, ,9 24,5 5,0 10, ,5 20,0 5,0 7, ,4 15,5 10,0 24, ,9 45,0 10,0 17, ,1 36,0 10,0 11, ,7 27,5 10,0 8, ,6 23,0 10,0 5, ,8 18,5 15,0 22, ,1 48,0 15,0 16, ,7 39,0 15,0 10, ,6 30,5 15,0 7, ,7 26,0 15,0 4, ,5 21,0 20,0 21, ,3 51,0 20,0 15, ,4 42,0 20,0 9, ,6 33,5 20,0 6, ,9 29,0 20,0 2, ,7 24,0 bieg 2: V = 1600 m³/h 0,0 23, ,4 43,0 0,0 17, ,2 32,5 0,0 12, ,5 23,5 0,0 10, ,5 18,5 0,0 7, ,1 13,5 5,0 22, ,7 46,0 5,0 16, ,0 35,5 5,0 11, ,5 26,5 5,0 9, ,6 21,5 5,0 6, ,7 16,5 10,0 21, ,1 48,5 10,0 15, ,8 38,5 10,0 10, ,5 29,0 10,0 7, ,8 24,5 10,0 5, ,6 19,0 15,0 20, ,4 51,5 15,0 14, ,7 41,0 15,0 9, ,7 32,0 15,0 6, ,1 27,0 15,0 3, ,8 22,0 20,0 18, ,8 54,0 20,0 13, ,6 44,0 20,0 8, ,9 34,5 20,0 5, ,5 30,0 20,0 2, ,4 24,5 bieg 1: V = 1250 m³/h 0,0 20, ,5 47,5 0,0 15, ,6 36,0 0,0 10, ,0 26,0 0,0 8, ,5 20,5 0,0 6, ,0 15,0 5,0 19, ,9 50,0 5,0 14, ,6 38,5 5,0 9, ,2 28,5 5,0 7, ,8 23,5 5,0 5, ,1 17,5 10,0 18, ,4 52,5 10,0 13, ,7 41,5 10,0 9, ,5 31,0 10,0 6, ,2 26,0 10,0 4, ,5 20,0 15,0 17, ,9 55,5 15,0 12, ,9 44,0 15,0 8, ,8 33,5 15,0 5, ,6 28,5 15,0 3, ,2 22,5 20,0 16, ,4 58,0 20,0 11, ,1 46,5 20,0 7, ,2 36,0 20,0 4, ,1 31,0 20,0 2, ,0 25,0 LEO S3 / LEO S3 BMS bieg 3: V = 1800 m³/h 0,0 32, ,4 54,0 0,0 24, ,1 41,0 0,0 17, ,2 29,0 0,0 13, ,2 23,0 0,0 10, ,6 16,5 5,0 31, ,6 56,0 5,0 23, ,8 43,0 5,0 15, ,2 31,0 5,0 12, ,3 25,0 5,0 8, ,2 18,5 10,0 29, ,9 58,0 10,0 21, ,6 45,5 10,0 14, ,3 33,5 10,0 10, ,5 27,0 10,0 6, ,1 21,0 15,0 27, ,3 60,5 15,0 20, ,5 47,5 15,0 12, ,4 35,5 15,0 8, ,8 29,0 15,0 4, ,4 23,0 20,0 26, ,6 62,5 20,0 18, ,4 49,5 20,0 10, ,6 37,5 20,0 7, ,2 31,5 20,0 3, ,0 25,0 bieg 2: V = 1400 m³/h 0,0 27, ,2 59,0 0,0 21, ,3 44,5 0,0 15, ,6 31,5 0,0 11, ,1 25,0 0,0 8, ,4 18,0 5,0 26, ,7 61,0 5,0 19, ,3 46,5 5,0 13, ,9 33,5 5,0 10, ,5 27,0 5,0 7, ,6 20,0 10,0 25, ,2 62,5 10,0 18, ,4 48,5 10,0 12, ,2 35,5 10,0 8, ,9 28,5 10,0 5, ,1 22,0 15,0 23, ,7 64,5 15,0 17, ,6 50,5 15,0 10, ,6 37,5 15,0 7, ,4 30,5 15,0 4, ,8 24,0 20,0 22, ,2 66,5 20,0 15, ,8 52,5 20,0 9, ,0 39,5 20,0 5, ,9 32,5 20,0 2, ,7 25,0 bieg 1: V = 1000 m³/h 0,0 22, ,1 65,5 0,0 16, ,5 50,0 0,0 11, ,1 35,5 0,0 9, ,1 28,0 0,0 6, ,3 20,0 5,0 21, ,8 67,0 5,0 15, ,9 51,5 5,0 10, ,6 37,0 5,0 8, ,7 29,5 5,0 5, ,1 22,0 10,0 20, ,4 69,0 10,0 14, ,3 53,0 10,0 9, ,1 38,5 10,0 7, ,3 31,0 10,0 4, ,1 23,5 15,0 19, ,1 70,5 15,0 13, ,7 54,5 15,0 8, ,7 40,0 15,0 5, ,9 32,5 15,0 3, ,2 24,5 20,0 17, ,8 72,0 20,0 12, ,2 56,0 20,0 7, ,3 41,5 20,0 4, ,6 33,5 20,0 1, ,4 25,0 V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku KALKULATOR MOCY GRZEWCZYCH Dobierz urządzenie dla innych parametrów za pomocą naszego kalkulatora, zeskanuj kod QR. LEO Ogrzewanie powietrzne i wentylacja 21

22 MOCE GRZEWCZE Tw1 / Tw2 = 120/90 o C Tw1 / Tw2 = 90/70 o C Tw1 / Tw2 = 70/50 o C Tw1 / Tw2 = 60/40 o C Tw1 / Tw2 = 40/30 o C Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] LEO L1 / LEO L1 BMS bieg 3: V = 4250 m³/h 0,0 32, ,0 22,5 0,0 24, ,4 17,0 0,0 17, ,1 12,0 0,0 13, ,3 9,0 0,0 9, ,0 7,0 5,0 30, ,4 26,5 5,0 23, ,3 21,0 5,0 15, ,2 15,5 5,0 11, ,6 13,0 5,0 8, ,9 10,5 10,0 29, ,8 30,0 10,0 21, ,2 25,0 10,0 13, ,4 19,5 10,0 9, ,9 17,0 10,0 6, ,2 14,5 15,0 27, ,2 34,0 15,0 19, ,3 28,5 15,0 12, ,7 23,5 15,0 8, ,4 20,5 15,0 4, ,8 18,0 20,0 25, ,7 37,5 20,0 18, ,3 32,5 20,0 10, ,1 27,0 20,0 6, ,9 24,5 20,0 1, ,3 21,0 bieg 2: V = 2800 m³/h 0,0 26, ,7 27,5 0,0 19, ,3 21,0 0,0 13, ,4 14,5 0,0 10, ,2 11,5 0,0 7, ,7 8,5 5,0 24, ,3 31,0 5,0 18, ,6 24,5 5,0 12, ,9 18,0 5,0 9, ,7 15,0 5,0 6, ,3 12,0 10,0 23, ,9 34,5 10,0 17, ,9 28,0 10,0 11, ,3 21,5 10,0 7, ,3 18,5 10,0 5, ,1 15,5 15,0 22, ,5 38,0 15,0 15, ,2 31,5 15,0 9, ,8 25,0 15,0 6, ,9 21,5 15,0 3, ,2 18,5 20,0 20, ,2 41,5 20,0 14, ,6 35,0 20,0 8, ,4 28,5 20,0 4, ,6 25,0 20,0 1, ,2 21,5 bieg 1: V = 1700 m³/h 0,0 19, ,9 34,5 0,0 15, ,8 26,0 0,0 10, ,1 18,0 0,0 8, ,4 14,0 0,0 5, ,8 10,5 5,0 18, ,6 37,5 5,0 14, ,4 29,5 5,0 9, ,7 21,5 5,0 7, ,1 17,0 5,0 4, ,0 13,5 10,0 17, ,4 40,5 10,0 13, ,9 32,5 10,0 8, ,4 24,5 10,0 5, ,8 20,5 10,0 3, ,3 16,5 15,0 16, ,1 44,0 15,0 12, ,6 35,5 15,0 7, ,1 27,5 15,0 4, ,5 23,5 15,0 2, ,7 19,5 20,0 15, ,9 47,0 20,0 11, ,2 39,0 20,0 6, ,8 31,0 20,0 3, ,3 26,0 20,0 1, ,2 22,0 LEO L2 / LEO L2 BMS bieg 3: V = 3800 m³/h 0,0 50, ,9 43,5 0,0 38, ,5 33,0 0,0 27, ,9 23,5 0,0 21, ,0 18,5 0,0 15, ,2 13,5 5,0 48, ,2 46,5 5,0 35, ,3 36,0 5,0 24, ,9 26,5 5,0 18, ,2 21,5 5,0 13, ,9 16,0 10,0 45, ,5 49,0 10,0 33, ,1 38,5 10,0 22, ,1 29,0 10,0 16, ,4 24,0 10,0 10, ,0 19,0 15,0 43, ,9 52,0 15,0 30, ,1 41,5 15,0 19, ,3 31,5 15,0 13, ,8 26,5 15,0 7, ,4 21,5 20,0 40, ,3 54,5 20,0 28, ,1 44,0 20,0 17, ,5 34,5 20,0 11, ,2 29,5 20,0 4, ,1 24,0 bieg 2: V = 2400 m³/h 0,0 38, ,7 52,0 0,0 28, ,3 39,5 0,0 20, ,6 28,0 0,0 16, ,4 22,0 0,0 11, ,9 16,0 5,0 36, ,3 54,5 5,0 27, ,6 42,0 5,0 18, ,0 30,5 5,0 14, ,9 24,5 5,0 9, ,6 18,5 10,0 34, ,9 57,0 10,0 25, ,9 44,5 10,0 16, ,5 33,0 10,0 12, ,5 27,0 10,0 7, ,4 20,5 15,0 32, ,6 59,0 15,0 23, ,3 46,5 15,0 14, ,0 35,0 15,0 10, ,1 29,0 15,0 5, ,4 23,0 20,0 30, ,2 61,5 20,0 21, ,7 49,0 20,0 12, ,5 37,5 20,0 8, ,7 31,0 20,0 3, ,6 24,5 bieg 1: V = 1400 m³/h 0,0 26, ,5 62,5 0,0 20, ,3 47,5 0,0 14, ,9 34,0 0,0 11, ,3 26,5 0,0 8, ,6 19,5 5,0 25, ,3 64,5 5,0 18, ,9 49,5 5,0 13, ,6 35,5 5,0 10, ,0 28,5 5,0 6, ,9 21,0 10,0 24, ,1 66,0 10,0 17, ,6 51,0 10,0 11, ,3 37,5 10,0 8, ,8 30,0 10,0 5, ,3 22,5 15,0 22, ,9 68,0 15,0 16, ,2 53,0 15,0 10, ,1 39,0 15,0 7, ,6 31,5 15,0 3, ,7 24,0 20,0 21, ,7 69,5 20,0 15, ,9 54,5 20,0 9, ,8 40,5 20,0 5, ,4 33,0 20,0 2, ,3 25,0 LEO L3 / LEO L3 BMS bieg 3: V = 3400 m³/h 0,0 65, ,9 63,0 0,0 49, ,7 48,0 0,0 35, ,1 34,5 0,0 28, ,4 28,0 0,0 20, ,6 20,0 5,0 62, ,9 65,0 5,0 46, ,9 49,5 5,0 32, ,7 36,5 5,0 25, ,2 29,5 5,0 17, ,3 21,5 10,0 59, ,0 67,0 10,0 43, ,3 51,5 10,0 29, ,4 38,5 10,0 22, ,1 31,5 10,0 14, ,5 23,5 15,0 56, ,1 68,5 15,0 40, ,8 53,5 15,0 26, ,3 40,0 15,0 19, ,1 33,5 15,0 10, ,0 25,5 20,0 53, ,2 70,5 20,0 37, ,3 55,0 20,0 23, ,2 42,0 20,0 15, ,2 35,0 20,0 7, ,1 27,0 bieg 2: V = 2100 m³/h 0,0 47, ,6 73,5 0,0 35, ,7 56,0 0,0 25, ,1 40,5 0,0 20, ,6 32,5 0,0 14, ,1 23,0 5,0 44, ,0 75,0 5,0 33, ,7 57,0 5,0 23, ,3 42,0 5,0 18, ,9 34,0 5,0 12, ,2 24,5 10,0 42, ,5 76,5 10,0 31, ,8 58,5 10,0 21, ,6 43,0 10,0 16, ,3 35,5 10,0 10, ,7 26,0 15,0 40, ,0 78,0 15,0 29, ,0 60,0 15,0 19, ,0 44,5 15,0 13, ,8 36,5 15,0 7, ,3 27,0 20,0 38, ,6 79,0 20,0 26, ,2 61,5 20,0 16, ,4 46,0 20,0 11, ,2 37,5 20,0 5, ,1 28,0 bieg 1: V = 1200 m³/h 0,0 31, ,1 85,5 0,0 23, ,1 64,5 0,0 17, ,5 47,0 0,0 13, ,8 38,0 0,0 9, ,4 27,0 5,0 29, ,9 86,5 5,0 22, ,7 65,5 5,0 15, ,1 48,0 5,0 12, ,4 39,0 5,0 8, ,5 27,5 10,0 28, ,6 87,0 10,0 20, ,3 66,5 10,0 14, ,8 49,0 10,0 10, ,1 39,5 10,0 6, ,8 28,5 15,0 27, ,4 88,0 15,0 19, ,9 67,0 15,0 12, ,5 49,5 15,0 9, ,9 40,0 15,0 5, ,1 29,0 20,0 25, ,2 89,0 20,0 17, ,5 68,0 20,0 11, ,2 50,0 20,0 7, ,6 40,5 20,0 3, ,5 28,5 V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku KALKULATOR MOCY GRZEWCZYCH Dobierz urządzenie dla innych parametrów za pomocą naszego kalkulatora, zeskanuj kod QR. 22 LEO Ogrzewanie powietrzne i wentylacja

23 MOCE GRZEWCZE Tw1 / Tw2 = 120/90 o C Tw1 / Tw2 = 90/70 o C Tw1 / Tw2 = 70/50 o C Tw1 / Tw2 = 60/40 o C Tw1 / Tw2 = 40/30 o C Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] [ C] [kw] [l/h] [kpa] [ C] LEO XL2 / LEO XL2 BMS bieg 3: V = 5800 m³/h 0,0 94, ,1 52,5 0,0 71, ,7 40,0 0,0 51, ,5 28,5 0,0 41, ,1 23,0 0,0 29, ,4 16,5 5,0 89, ,1 54,5 5,0 67, ,2 42,0 5,0 46, ,7 31,0 5,0 36, ,7 25,5 5,0 24, ,9 19,0 10,0 85, ,2 57,0 10,0 62, ,9 44,5 10,0 42, ,2 33,5 10,0 31, ,6 27,5 10,0 20, ,3 21,0 15,0 80, ,4 59,5 15,0 57, ,8 47,0 15,0 37, ,9 35,5 15,0 27, ,7 30,0 15,0 15, ,6 23,5 20,0 76, ,7 61,5 20,0 53, ,9 49,0 20,0 32, ,8 38,0 20,0 22, ,0 32,0 20,0 10, ,8 25,5 bieg 2: V = 4600 m³/h 0,0 81, ,6 57,0 0,0 61, ,4 43,5 0,0 44, ,4 31,0 0,0 35, ,3 25,0 0,0 25, ,7 18,0 5,0 77, ,1 59,0 5,0 57, ,8 45,5 5,0 40, ,3 33,5 5,0 31, ,5 27,0 5,0 21, ,8 20,0 10,0 73, ,7 61,0 10,0 53, ,3 47,5 10,0 36, ,4 35,5 10,0 27, ,8 29,0 10,0 17, ,5 22,0 15,0 69, ,3 63,5 15,0 50, ,9 49,5 15,0 32, ,6 37,5 15,0 23, ,4 31,0 15,0 13, ,8 24,0 20,0 65, ,0 65,5 20,0 46, ,7 51,5 20,0 28, ,0 39,5 20,0 19, ,1 33,0 20,0 9, ,0 26,5 bieg 1: V = 2900 m³/h 0,0 59, ,0 66,0 0,0 45, ,3 50,5 0,0 32, ,7 36,0 0,0 26, ,3 29,0 0,0 18, ,7 21,0 5,0 56, ,1 68,0 5,0 42, ,8 52,0 5,0 29, ,5 38,0 5,0 23, ,3 30,5 5,0 15, ,9 22,5 10,0 53, ,3 69,5 10,0 39, ,4 53,5 10,0 26, ,4 39,5 10,0 20, ,4 32,5 10,0 12, ,5 24,0 15,0 51, ,6 71,0 15,0 36, ,1 55,5 15,0 23, ,4 41,0 15,0 17, ,5 34,0 15,0 9, ,4 26,0 20,0 48, ,8 72,5 20,0 33, ,8 57,0 20,0 20, ,5 43,0 20,0 14, ,8 35,5 20,0 6, ,7 27,0 LEO XL3 / LEO XL3 BMS bieg 3: V = 5300 m³/h 0,0 121, ,7 74,0 0,0 91, ,6 56,0 0,0 66, ,4 41,0 0,0 54, ,2 33,0 0,0 38, ,0 23,5 5,0 115, ,2 75,5 5,0 86, ,9 57,5 5,0 60, ,3 42,0 5,0 48, ,3 34,5 5,0 32, ,9 25,0 10,0 109, ,7 76,5 10,0 80, ,4 59,0 10,0 55, ,2 43,5 10,0 42, ,5 35,5 10,0 26, ,4 26,0 15,0 104, ,3 78,0 15,0 74, ,0 60,0 15,0 49, ,4 45,0 15,0 36, ,0 37,0 15,0 20, ,6 27,5 20,0 98, ,9 79,5 20,0 69, ,7 61,5 20,0 43, ,7 46,0 20,0 30, ,6 38,0 20,0 14, ,5 28,5 bieg II: V = 4100 m³/h 0,0 101, ,5 79,5 0,0 76, ,7 60,0 0,0 55, ,5 44,0 0,0 45, ,4 35,5 0,0 32, ,5 25,0 5,0 96, ,4 80,5 5,0 71, ,8 61,5 5,0 51, ,9 45,0 5,0 40, ,0 36,5 5,0 27, ,8 26,5 10,0 91, ,3 82,0 10,0 67, ,0 62,5 10,0 46, ,5 46,0 10,0 35, ,8 38,0 10,0 22, ,6 27,5 15,0 87, ,3 83,0 15,0 62, ,3 63,5 15,0 41, ,1 47,0 15,0 30, ,7 38,5 15,0 17, ,8 28,5 20,0 82, ,4 84,0 20,0 57, ,6 64,5 20,0 36, ,9 48,0 20,0 25, ,7 39,5 20,0 12, ,6 29,5 bieg 1: V = 2500 m³/h 0,0 69, ,8 90,0 0,0 52, ,0 68,0 0,0 38, ,4 50,0 0,0 31, ,9 40,5 0,0 22, ,5 28,5 5,0 66, ,3 90,5 5,0 49, ,0 68,5 5,0 35, ,6 50,5 5,0 28, ,2 41,0 5,0 18, ,6 29,0 10,0 63, ,8 91,0 10,0 46, ,1 69,5 10,0 32, ,9 51,0 10,0 24, ,5 41,5 10,0 15, ,0 30,0 15,0 60, ,3 92,0 15,0 43, ,3 70,0 15,0 28, ,2 51,5 15,0 21, ,9 42,0 15,0 12, ,5 30,5 20,0 57, ,8 92,5 20,0 39, ,5 70,5 20,0 25, ,6 52,0 20,0 17, ,4 42,5 20,0 8, ,3 30,5 V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku KALKULATOR MOCY GRZEWCZYCH Dobierz urządzenie dla innych parametrów za pomocą naszego kalkulatora, zeskanuj kod QR. LEO Ogrzewanie powietrzne i wentylacja 23

24 ETYKIETA JAKOŚCI O jakości produktu takiego jak nagrzewnica wodna nie decyduje już tylko jej wygląd, energooszczędność, jakość wykonania czy trwałość użytych materiałów. Ze wszystkich cech produktu, jakie przedstawiane są dziś przez producentów, najważniejszą powinno być rzetelne i jasne przedstawienie parametrów technicznych urządzenia. QUALITY LABEL / ETYKIETA JAKOŚCI Obecnie klienci chcący zakupić wodną nagrzewnicę powietrza nie są w stanie szybko i jednoznacznie porównać podstawowych parametrów technicznych. Wynika to m.in. z tego, że producenci podają moc grzewczą, zasięg strumienia powietrza, czy hałas dla różnych warunków brzegowych. Standaryzacja i certyfikacja w niektórych branżach rozwiązały ten problem, jednak w innych wciąż nie widać takich rozwiązań. DLACZEGO POWSTAŁA ETYKIETA PRODUKTOWA? FLOWAIR wychodzi naprzeciw tym potrzebom, wprowadzając nowy standard w branży i jako pierwszy na rynku wdraża etykiety produktowe do nagrzewnic wodnych LEO. Jednocześnie zachęca pozostałych producentów nagrzewnic, do opracowania i wdrożenia klarownych wytycznych w zakresie informowania o parametrach wodnych nagrzewnic powietrza. Pozwoliłoby to na ujednolicenie sposobu podawania parametrów wodnych nagrzewnic powietrza, które umożliwi klientom łatwe, szybkie i co najważniejsze obiektywne porównanie urządzeń różnych producentów i wybór produktu spełniającego ich oczekiwania. CO ZAPEWNIA ETYKIETA? Etykieta na produktach LEO jest gwarancją dla wszystkich osób zaangażowanych w inwestycję budowlaną, gdyż wiarygodne dane techniczne eliminują ryzyko inwestycyjne. Klient ma pewność, że produkt został przebadany, a parametry urządzenia są zgodne z opisem. Nagrzewnice wodne LEO zostały przebadane przez niezależne, międzynarodowe, akredytowane laboratorium badawcze, a wyniki tych badań jednoznacznie potwierdzają parametry techniczne urządzeń na ich podstawie przygotowana została etykieta produktowa. JAKIE DANE ZNAJDUJĄ SIĘ NA ETYKIECIE? Etykieta przedstawia rzeczywiste parametry urządzenia jego rzeczywistą moc, zasięg strumienia powietrza, hałas. Parametry te zostały określone przy realnych warunkach brzegowych jakie występują w większości obiektów. LEO L2 64,1 db 19,1 kw 21,5 m 7,5 m Acoustic pressure level has been measured at max. airflow, 5 m from the unit, in a 1500 m 3 space with a medium sound absorption coefficient. Poziom ciśnienia akustycznego przy max. wydajności, dla pomieszczenia objętości 1500 m 3 o średniej zdolności pochłaniania dźwięku, w odległości 5 m od urządzenia. Maximal akoestisch druknivieau van de unit, gemeten op een afstand van 5 meter van de unit, in een ruimte met een inhoud van 1500m 3 en een gemiddeld vermogen aan geluidsabsorbtie. Уровень звукового давления при макс. производительности, для помещения объемом 1500 м 3 со средним коэффициентом звукопоглощения, на расстоянии 5 м от аппарата. Heat power, at max. airflow, when the heating medium of 70/50 o C, air temperature at the supply 16 o C. Moc grzewcza, przy max. wydajności, czynniku grzewczym 70/50 o C, temp. powietrza na wlocie 16 o C. Verwarmingvermogen bij maximale ventilatiehoeveelheid en watertemperatuur van 70 o C / 50 o C en aanzuigtemperatuur van 16 o C. Тепловая мощность при макс. производительности и темп. теплоносителя 70/50 o C, темп. на входе в аппарат 16 o C. Range of horizontal isothermal air stream, at max. airflow and 0,5 m/s velocity limit. Zasięg poziomy strumienia izotermicznego przy max. wydajności oraz prędkości granicznej 0,5 m/s. Worp bij horizontale isothermische luchtstroom bij een maximale luchtsnelheid van 0,5 m/s. Длина потока изотермического воздуха при макс. производительности и граничной скорости 0,5 м/с. Range of vertical non-isothermal air stream at max. airflow, ΔT= 5 o C and 0,5 m/s velocity limit. Zasięg pionowy strumienia nieizotermicznego przy max. wydajności, ΔT= 5 o C oraz prędkości granicznej 0,5 m/s. Worp bij verticale niet isothermische luchtstroom, temperatuurverschil van 5 o C en een maximale luchtsnelheid van 0,5 m/s. Длина потока неизотермического воздуха при макс. производительности, для ΔT = 5 o C и при граничной скорости 0,5 м/с. ZALETY DLA KLIENTA set the direction of air blades! Sprawdzone rozwiązanie Gwarancja jakości Oszczędność czasu i pieniędzy 24 LEO Ogrzewanie powietrzne i wentylacja

25 AKREDYTOWANE LABORATORIUM BADAWCZE badania wydajności Wybrane przez FLOWAIR laboratorium badawcze to międzynarodowa firma, dbająca o wysoki standard badań. Wyniki badań są cenione przez producentów na całym świecie. Badania zostały wykonane w oparciu o normy europejskie, standardy międzynarodowe jak również rodzime przepisy obowiązujące w Polsce. Raporty wydawane przez Laboratorium stanowiły podstawę do przygotowania etykiety jakościowej. BADANIE WYDAJNOŚCI Badanie zostało przeprowadzone w komorze przepływu powietrza. Strumień przepływu powietrza został wyznaczony dla 3 biegów wentylatora, zamontowanego w urządzeniu. Dzięki temu uzyskano realną wydajność przy uwzględnieniu oporów przepływu konstrukcji całej nagrzewnicy. badania poziomu ciśnienia akustycznego BADANIE MOCY GRZEWCZEJ Zmierzono moc grzewczą urządzenia w 9 punktach: dla różnych temperatur czynnika grzewczego oraz dla różnych temperatur powietrza na wlocie do urządzenia. Moc grzewcza została wyznaczona zarówno od strony powietrza jak i od strony wody w celu porównania i skorygowania poprawności przeprowadzonych pomiarów. Zmierzona i wyznaczona moc urządzenia były podstawą do przygotowania przez FLOWAIR nowego kalkulatora mocy grzewczej. BADANIE POZIOMU CIŚNIENIA AKUSTYCZNEGO badania mocy grzewczej Pomiar został wykonany w komorze bezechowej. Podczas badania określono ciśnienie i moc akustyczną urządzenia w warunkach odzwierciedlających realne środowisko pracy. Oznacza to, że nagrzewnica wodna zamontowana została do jednej przegrody odbijającej dźwięk, tak jak w przypadku montażu naściennego lub podstropowego. LABORATORIUM POSIADA AKREDYTACJE LEO Ogrzewanie powietrzne i wentylacja 25

26 NOTATKI 26 LEO Ogrzewanie powietrzne i wentylacja

27 NOTATKI LEO Ogrzewanie powietrzne i wentylacja 27

28 v. 06/2018 ul. Chwaszczyńska Gdynia Tel zapytania prosimy kierować na adres:
