1 Nagrzewnice wodne Poradnik dystrybutora

2 Spis treści Wstęp... 4 Zalety ogrzewania nadmuchowego... 6 Praktyczne wskazówki... 8 Automatyka Sterowanie typu S Automatyka System M Tabele mocy grzewczych Tabela indeksów Uproszczona systematyka urządzeń LEO

3 Firma FLOWAIR jest producentem wysokiej jakości nagrzewnic wodnych. Jako ekspert w ekonomicznym ogrzewaniu i wentylacji obiektów wielko i średniokubaturowych, FLOWAIR główny nacisk kładzie na innowacyjne projekty, przy szczególnym uwzględnieniu nowoczesnego wzornictwa oraz zastosowaniu unikatowych metod sterowania. Na czym polega ogrzewanie nadmuchowe? Ogrzewanie nadmuchowe polega na dostarczaniu do pomieszczenia ciepłego strumienia powietrza. Powietrze omywając wodny wymiennik ciepła, nagrzewa się i zostaje przy pomocy wentylatora dostarczone w strefę przebywania ludzi. Jest to najbardziej ekonomiczny sposób ogrzewania hal i innych pomieszczeń wielkokubaturowych

4 Jakie są zalety ogrzewania nadmuchowego? + c moc wydajność czas A B C P P Wiele możliwości montażu. Aparaty do ogrzewania nadmuchowego można montować niemalże wszędzie, w dowolnej pozycji: podstropowo, na ścianie, na wąskich słupach. Daje to możliwość dowolnego rozmieszczenia urządzeń w obiekcie bez zbędnego ograniczania powierzchni użytkowej. 30 Przy zastosowaniu ogrzewania nadmuchowego, ciepłe powietrze równomiernie rozchodzi się po całym obiekcie. koszty temperatura Bardzo mała bezwładność systemu dająca możliwość szybkiego i efektywnego ogrzania pomieszczenia do żądanej wartości. Nowoczesna automatyka pozwalająca regulować wydajność i moc grzewczą urządzeń, minimalizując koszty eksploatacyjne związane z ogrzewaniem. * tabele przedstawiające moce grzewcze na str Możliwość kierowania ciepłego powietrza w wybranym kierunku. Umożliwiają to kierownice znajdujące się na wylocie z nagrzewnicy, a także specjalnie zaprojektowane konsole z przeznaczeniem do montażu pod różnymi kątami. Dzięki temu można dowolnie kierować strugę powietrza i ciepło dostarczane jest tam gdzie jest ono najbardziej potrzebne. Nowoczesny wygląd umożliwia zastosowanie nagrzewnic w pomieszczeniach reprezentacyjnych, gdzie estetyka jest bardzo ważnym elementem

5 Praktyczne wskazówki H2O H2O Urządzenia osiągają pożądany pułap temperatury w krótszym czasie niż alternatywne dostępne na rynku. Urządzenia powinny być instalowane przeciwlegle do miejsc o najwyższym współczynniku przenikania, takich jak okna i drzwi. Możliwość zasilania urządzeń z rodziny LEO FB wszystkimi źródłami ciepłej wody. prędkość obrotowa poziom hałasu + c Urządzenia służą do ogrzewania całej objętości powietrza w pomieszczeniu. Możliwość regulacji do 10 jednostek za pomocą jednego sterownika. Możliwość regulacji poziomu hałasu przy pomocy redukcji obrotów wentylatora

6 Automatyka Sterowanie S Zastosowanie regulatorów transformatorowych daje możliwość utworzenia rozlicznych układów sterowania. Sterowanie S jest najprostszym układem automatyki umożliwiającym kontrolę podstawowych funkcji nagrzewnicy. Najczęściej stosowany w obiektach, gdzie wymagane jest niezależne sterowanie każdym urządzeniem. Przykład Do regulacji obrotów wentylatora trzech nagrzewnic LEO FB 15 można zastosować 3 x TRs lub 1 x TR. Regulacja obrotów wentylatora Zmiana prędkości obrotów wentylatora odbywa się za pomocą transformatorowych regulatorów TRs/TR/TRd. Możliwość regulacji nagrzewnic LEO FB transformatorowymi regulatorami obrotów. Sterowniki Model FB 9 Model FB 15 Model FB 25 Model FB 45 Model FB 65 Model FB 95 TRs 3 stopniowy regulator obrotów o maksymalnej obciążalności 0,5 A TR 5 stopniowy regulator obrotów o maksymalnej obciążalności 1,5 A TRd 5 stopniowy regulator obrotów o maksymalnej obciążalności 3 A TRs 1 1 TR TRd

7 Automatyka Sterowanie S Regulacja temperatury odbywa się za pomocą termostatów pomieszczeniowych. termostat steruje pracą regulatora regulator umożliwia zmianę wydajności wentylatora Sterowanie typu S - różne konfiguracje regulacji pracą urządzenia: termostat steruje pracą wentylatora oraz pracą siłownika zaworu Regulacja temperatury RA termostat pomieszczeniowy RD termostat pomieszczeniowy z programatorem tygodniowym R55 termostat pomieszczeniowy o podwyższonym stopniu ochrony (IP55) termostat steruje pracą regulatora oraz pracą siłownika zaworu regulator umożliwia zmianę wydajności wentylatora termostat steruje pracą siłownika zaworu regulator umożliwia zmianę wydajności wentylatora Do kontroli przepływu czynnika grzewczego można użyć zaworów dwu- lub trójdrogowych z siłownikiem. Urządzenie SRS SRV2d SRS3d SRV3d SRS/SRV2d SRS3d/SRV3d LEO FB 9 x x LEO FB15 x x LEO FB 25 x x LEO FB 45 x x LEO FB 65 x x LEO FB 95 x x Możliwość regulacji pracy nagrzewnic LEO FB za pomocą jednego termostatu. Termostat FB 9 FB 15 FB 25 FB 45 FB 65 FB 95 RA RD R

8 Automatyka System M Wentylator EC System M to energooszczędne ogrzewanie obiektów średnio- i wielkokubaturowych. To urządzenia z wentylatorem z silnikiem EC, które dzięki wysokiej sprawności zapewniają mniejsze zużycie energii elektrycznej. Zarządzanie pracą nagrzewnic odbywa się za pomocą sterownika obrotów z wbudowanym termostatem: VNTLCD lub VNT20. VNTLCD programowalny nastawnik obrotów z wbudowanym termostatem VNT20 nastawnik obrotów z wbudowanym termostatem R10 rozdzielacz sygnału Sprawność silnika [%] ~AC 1~AC Moc wyjściowa [W] SPRAWNOŚĆ SILNIKA Silnik z elektroniczną komutacją charakteryzuje się wysoką sprawnością rzędu 95%. To efekt wyeliminowania strat związanych z poślizgiem oraz konstrukcją. Wysoka sprawność zachowana jest także podczas regulacji do 60% (dla porównania sprawność konwencjonalnych silników plasuje się na poziomie 20 40%). temp. zadana WYKRES TEMPERATURY strefa poza komfortem cieplnym strefa poza komfortem cieplnym WYKRES PRACY WENTYLATORA czas Praca systemu M skutkuje minimalnym poborem energii cieplnej, energii elektrycznej oraz zawsze minimalizuje poziom hałasu. Płynna regulacja wydajności nagrzewnic powietrza w zależności od temperatury zapewnia dokładne dostarczenie niezbędnej ilości ciepła. Sterownik 0-10V (VNTLCD lub VNT20) płynnie zmienia wydajność wentylatora zależnie od zmiany różnicy temperatur: zadanej na nastawniku i zmierzonej. AC Moc wejściowa EC 170 W, AC 280 W Moc wyjściowa AC EC 17 W 5 W Straty laminarne 17 W 7 W Straty w uzwojeniu 40 W 0 W Poślizg 8 W 4 W Straty sterowania 82 W 16 W Straty razem OSZCZĘDNOŚĆ ENERGII Wprowadzenie do nagrzewnic LEO FB M wentylatorów z silnikiem elektronicznie komutowanym powoduje obniżenie kosztów zużycia energii elektrycznej o 40%. Tak duże oszczędności możliwe są dzięki bardzo wysokiej sprawności wentylatora, którą uzyskano eliminując straty związane z poślizgiem oraz konstrukcją. czas

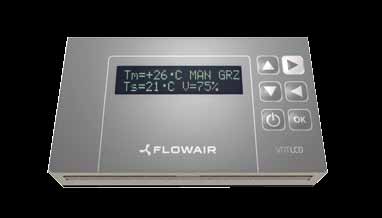

9 Automatyka System M VNTLCD inteligentny sterownik, dzięki któremu można kontrolować zużycie energii. Duży wyświetlacz z przejrzystym i intuicyjnym menu pozwala na jego szybkie zaprogramowanie. Design sterownika dopasowany do urządzeń LEO. SYSTEM M - konfiguracje regulacji pracą urządzenia. Instalacja bez zaworów (czynnikiem grzewczym steruje nowoczesny kocioł z modulowanym palnikiem) max. 10 urządzeń lub Poznaj jego nowe możliwości i zalety: łatwiejszy w obsłudze dzięki intuicyjnemu menu 3 tryby pracy: grzanie, chłodzenie, wentylacja pełna kontrola nad parametrami pracy urządzenia Nowy programator tygodniowy zapewniający 3 różne stany pracy: 1d - każdy dzień tygodnia programowany indywidualnie Dodatkowe sterowanie siłownikami zaworów 7d - praca każdego dnia według tego samego schematu max. 10 urządzeń lub 5d+2d - praca według dwóch odmiennych schematów: dni pracujące Pn-Pt (5d) oraz weekend So-Nd (2d) Oszczędność do 40% kosztów eksploatacyjnych urządzenia Wentylator EC w naszych urządzeniach stosujemy wysokowydajne wentylatory o niskim poborze mocy max 170W

10 Tabele mocy grzewczych Tw1/Tw2 = 70/50 C LEO FB 9 LEO FB 15 LEO FB 25 LEO FB 45 LEO FB 65 LEO FB 95 Zakres mocy* ,6-6,5 kw 6,7-12,4 kw 12,4-17,8 kw 21,1-33,3 kw 26,9-47,1 kw 45,7-72,4 kw Tw1/Tw2 = 60/40 C Zakres mocy* Tw1/Tw2 = 90/70 C LEO FB 9 LEO FB 15 LEO FB 25 LEO FB 45 LEO FB 65 LEO FB 95 Tw1/Tw2 = 80/60 C LEO FB 9 LEO FB 15 LEO FB 25 LEO FB 45 LEO FB 65 LEO FB 95 Zakres mocy* ,2-9,3 kw 9,5-17,4 kw 17,7-25,4 kw 29,6-46,8 kw 36,8-64,6 kw 63,4-100,1 kw Zakres mocy* ,4-7,9 kw 8,1-14,9 kw 15,1-21,6 kw 25,4-40,1 kw 31,9-56,1 kw 54,6-86,3 kw LEO FB 9 LEO FB 15 LEO FB 25 LEO FB 45 LEO FB 65 LEO FB 95 Tw1/Tw2 = 50/40 C LEO FB 9 LEO FB 15 LEO FB 25 LEO FB 45 LEO FB 65 LEO FB ,6-5,0 kw 5,3-9,8 kw 9,7-13,9 kw ,8-5,1 kw 5,2-9,6 kw 9,7-14,0 kw Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika 16,8-26,5 kw Zakres mocy* 21,9-35,6 kw 16,3-25,9 kw 20,3-33,4 kw 35,1-53,3 kw * zakres mocy podano dla temp. powietrza na wlocie do urządzenia 0 o C, dla urządzeń pracujących w zakresie od pierwszego biegu regulatora obrotów do maksymalnej wydajności. 36,8-55,7 kw

11 Tabela indeksów Wodna nagrzewnica powietrza LEO FB Nazwa Identyfikator Index NAGRZEWNICA WODNA LEO FB 9S LEOFB9S NAGRZEWNICA WODNA LEO FB 15S LEOFB15S NAGRZEWNICA WODNA LEO FB 25S LEOFB25S NAGRZEWNICA WODNA LEO FB 45S LEOFB45S NAGRZEWNICA WODNA LEO FB 65S LEOFB65S NAGRZEWNICA WODNA LEO FB 95S LEOFB95S Elementy sterowania do LEO FB w wersji automatyki S i M Nazwa Identyfikator Index REGULATOR 3-STOPNIOWY TRs 230V 0,5A TRS REGULATOR 5-STOPNIOWY TR 230V 1,5A TR REGULATOR 5-STOPNIOWY TRd 230V 3A TRD ZAWÓR 2-DROGOWY Z SIŁOWNIKIEM - SRV2d SRV2D ZAWÓR 3-DROGOWY Z SIŁOWNIKIEM - SRV3d SRV3D TERMOSTAT POMIESZCZENIOWY RA RA TERMOSTAT PROGRAMOWALNY RD RD TERMOSTAT POMIESZCZENIOWY IP55 R PANEL STERUJĄCY VNT20 VNT PANEL STERUJĄCY VNTLCD VNTLCD ROZDZIELACZ R-10 R NAGRZEWNICA WODNA LEO FB 9M LEOFB9M NAGRZEWNICA WODNA LEO FB 15M LEOFB15M NAGRZEWNICA WODNA LEO FB 25M LEOFB25M NAGRZEWNICA WODNA LEO FB 45M LEOFB45M NAGRZEWNICA WODNA LEO FB 65M LEOFB65M NAGRZEWNICA WODNA LEO FB 95M LEOFB95M Elementy wyposażenia do LEO FB Nazwa Identyfikator Index KONSOLA MONTAŻOWA DO LEO FB 9 15 KONFB KONSOLA MONTAŻOWA DO LEO FB 25 I 45 I 65 KONFB Konsola MontaŻowa do LEO FB 95 KONFB

12 Uproszczona systematyka urządzeń LEO NAGRZEWNICE WODNE I ELEKTRYCZNE RODZAJ OBIEKTU KUBATURA OBIEKTU reprezentacyjne przemysłowe specjalne wymagające wentylacji małe średniokubaturowe wielkokubaturowe wysokie LEO FB LEO KMFB LEO FL LEO FS LEO KMFS LEO INOX LEO AGRO LEO EL LEO D 22

13 BIURO HANDLOWE ul. Chwaszczyńska 133A Gdynia T T F Kontakt do Przedstawiciela Wsparcie techniczne info@flowair.pl Dobór urządzeń
