1 LEO Ogrzewanie powietrzne i wentylacja

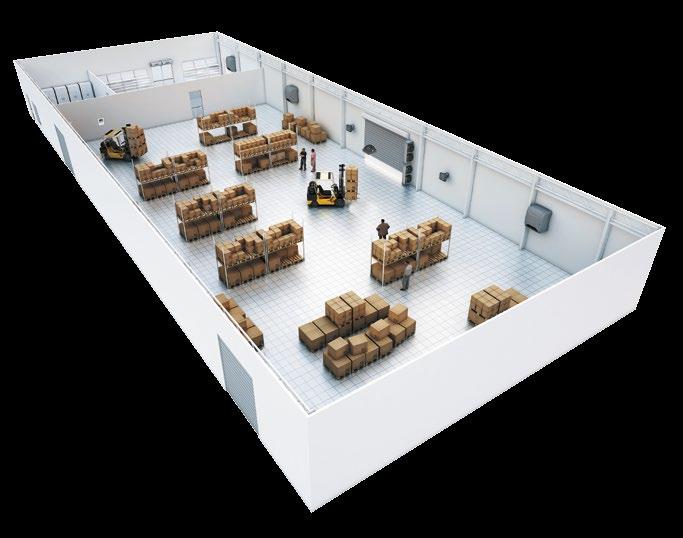

2 Jesteśmy ekspertem w dostarczaniu kompleksowych rozwiązań ogrzewania i wentylacji obiektów średnio i wielkokubaturowych. Naszą ofertę tworzą cztery główne grupy produktów: Nagrzewnice, komory mieszania i destratyfikatory Kurtyny drzwiowe i bramowe Wentylacja bezkanałowa z odzyskiem ciepła Urządzenia typu rooftop z odzyskiem ciepła System FLOWAIR System FLOWAIR to pionierskie rozwiązanie, które umożliwia integrację pracy urządzeń grzewczych i wentylacyjnych oraz kontrolę ich działania za pomocą tylko jednego sterownika. Innowacyjny SYSTEM sterowania pozwala skorzystać z funkcjonalności, które dotychczas były zarezerwowane dla rozbudowanego systemu zarządzania budynkiem BMS. ELiS DUO kurtyno-nagrzewnice LEO wodne nagrzewnice powietrza ELiS kurtyny powietrzne OXeN wentylacja bezkanałowa z odzyskiem ciepła T-box LEO D destratyfikator powietrza WYSTARCZY JEDEN STEROWNIK obsługa wszystkich urządzeń z jednego miejsca szybki dostęp do parametrów pracy urządzeń 2 LEO Ogrzewanie powietrzne i wentylacja

3 główne cechy SZEROKI TYPOSZEREG NAGRZEWNIC Umożliwia dokładne dopasowanie do wymogów budynku nie tylko pod względem mocy, ale i nawiewanej temperatury, zasięgu powietrza, a także pod względem akustycznym. SZYBKI MONTAŻ Nagrzewnica jest wyposażona w uchwyty do, znajdującej się w standardzie, konsoli. Nie jest wymagane wiercenie otworów w obudowie urządzenia, a montaż sprowadza się do 3 czynności WENTYLATORY 3-BIEGOWE Nagrzewnice LEO V standardowo wyposażone są w wentylatory z silnikiem 3-biegowym. W odróżnieniu od tradycyjnego silnika, nie wymaga on stosowania dodatkowego regulatora transformatorowego. Do przełączenia biegów wystarczy 3-stopniowy regulator obrotów TS. OBUDOWA EPP Wytrzymałość mechaniczna, odporność na zabrudzenia, niska waga oraz estetyczny wygląd. Dzięki zastosowaniu na obudowę spienionego polipropylenu, nagrzewnice wyznaczają nową jakość użytkowania. TS SRQ zasilanie NOWOCZESNE STEROWANIE Nowoczesne sterowanie pozwalająca regulować wydajność i moc grzewczą urządzeń, minimalizując koszty eksploatacyjne związane z ogrzewaniem. NOWOCZESNY WYGLĄD Nowoczesny wygląd umożliwia zastosowanie nagrzewnic w pomieszczeniach reprezentacyjnych, gdzie estetyka jest bardzo ważnym aspektem. LEO Ogrzewanie powietrzne i wentylacja 3

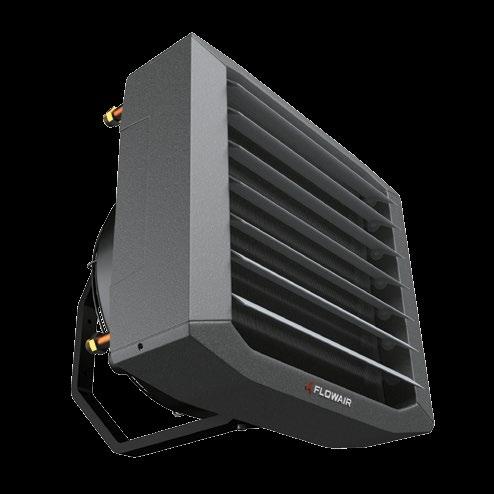

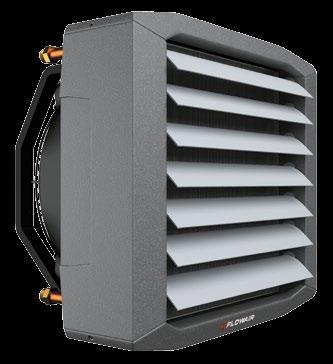

4 Nagrzewnice wodne Nagrzewnice wodne Moc grzewcza [kw] Wydajność [m 3 /h] Masa [kg] 9,3 32,2 Kolor szary (1) Obudowa (1) Zbliżony do RAL 9007 EPP (spieniony polipropylen) Zastosowanie: Obiekty o dużych kubaturach: hale przemysłowe, magazyny, pawilony handlowe, hale produkcyjne, hale sportowe, obiekty sakralne itp., jak i mniejsze pomieszczenia np.: warsztaty, garaże, sklepy, salony samochodowe, stacje benzynowe itp. Dostępne typy urządzeń: V Nagrzewnica z wentylatorem z silnikiem AC, z możliwością przełączania wydajności w zakresie 3 biegów. Dane techniczne 10V 20V Max. strumień przepływu powietrza [m 3 /h] Max. zasięg strumienia powietrza [m] (1) 14,5 14,0 13,0 26,0 24,0 22,0 33,0 Nominalna moc grzewcza [kw] (2) 10,1 21,4 27,3 26,7 45,0 65,5 100,9 Zasilanie [V/Hz] 230/50 Max. pobór prądu [A] 0,5 0,5 0,5 1,4 1,4 1,4 2x1,4 (2,8) Max. pobór mocy [W] x320 (640) IP / klasa izoacji 54 /F 54 /F 54 /F 54 /F 54 /F 54 /F 54 /F Max. poziom ciśnienia akustycznego [db(a)] (3) Max. temp. wody grzewczej [ o C] 120 Max. ciśnienie robocze [MPa] 1,6 Przyłącze [ ] ½ ½ ½ ¾ ¾ ¾ ¾ Maks. temperatura pracy [ o C] Masa urządzenia [kg] 9,3 10,2 11,3 14,8 16,0 18,3 32,2 Masa urządzenia napełnionego wodą [kg] 10,0 11,4 12,7 15,8 18,0 21,0 35,7 (1) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (2) Przy maksymalnym przepływie strumienia powietrza, temperatura czynnika grzewczego 90/70 o C, temperatura powietrza na wlocie do urządzenia 0 o C (3) Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia 30V 25V 45V 65V 95V 4 LEO Ogrzewanie powietrzne i wentylacja

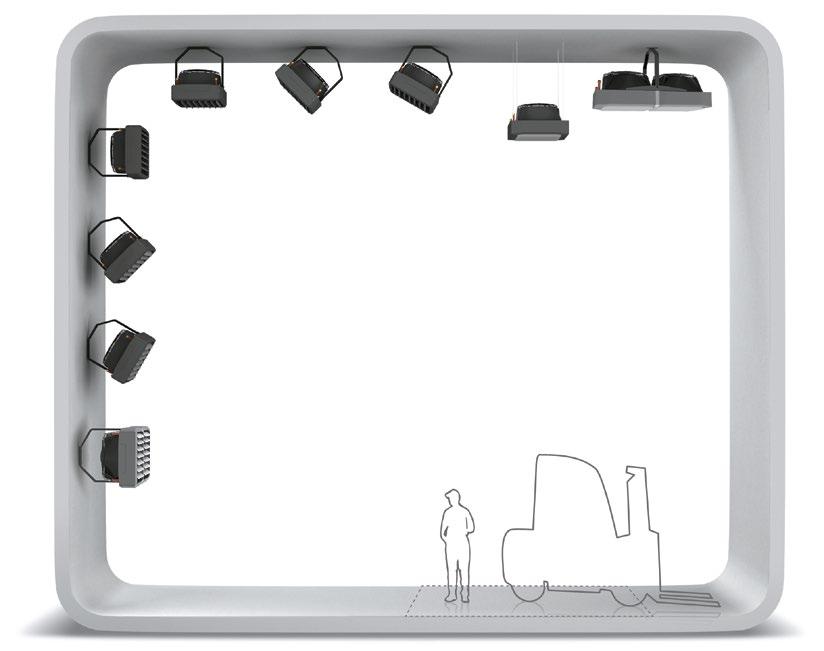

5 Wymiary Montaż montaż podstropowy C pionowy montaż na konsoli B Ceowniki Opcjonalnie dostępne są ceowniki, które ułatwiają montaż podstropowy i wypoziomowanie urządzenia. A Konsola obrotowa Umożliwia montaż urządzenia prostopadle lub pod różnymi kątami do przegrody. Konsola pozwala również na obrót nagrzewnicy o kąt 170 o. Zalecane odległości montażu [m] A max. 3,0 max. 3,0 max. 3,0 2,5 8,0 2,5 8,0 2,5 8,0 2,5 10,0 B 2,5 5,0 2,5 5,0 2,5 5,0 2,5 10,0 2,5 10,0 2,5 10,0 2,5 12,0 C min. 0,3 LEO Ogrzewanie powietrzne i wentylacja 5

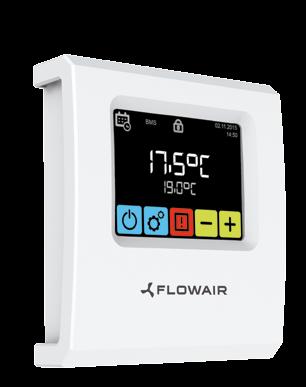

6 Sterowanie REGULACJA TS To najprostszy układ regulacji wentylatorów 3-biegowych. Pracę nagrzewnicy reguluje 3-stopniowy regulator biegów z termostatem. REGULACJA HMI To zaawansowany układ regulacji wentylatorów 3-biegowych za pomocą sterownika programowalnego HMI. REGULACJA T-box To inteligentna regulacja dopasowana do indywidualnych potrzeb dzięki sterownikowi T-box z wyświetlaczem dotykowym. Nagrzewnica wodna LEO V Regulacja TS Regulacja HMI Regulacja T-box Sposób regulacji Manualna 3-stopniowa regulacja wydajności Automatyczna 3-stopniowa regulacja wydajności Tryby pracy Grzanie / Chłodzenie / Wentylacja Praca w trybie ciągłym lub termostatycznym Programator tygodniowy BMS Antifreeze Integracja urządzeń do Systemu FLOWAIR Maksymalna ilość obsługiwanych urządzeń Bezpośrednio przez sterownik 7 (1) 2 (2) 31 Za pomocą dodatkowych rozdzielaczy 36 (3) 36 (3) n/d (1) 7 urządzeń V; 3 urządzenia V (2) 2 urządzenia V; 1 urządzenie V (3) 36 urządzeń V; 18 urządzeń V 6 LEO Ogrzewanie powietrzne i wentylacja

7 Elementy sterowania Rozdzielacz RX Rozdzielacz sygnału sterującego do podłączenia kilku urządzeń LEO V z wentylatorami 3-biegowymi do jednego sterownika. Możliwe jest łączenie ze sobą max. 3 rozdzielaczy RX, dzięki temu jeden sterownik może obsługiwać do 36 urządzeń jednocześnie. Maksymalna ilość urządzeń obsługiwanych za pomocą jednego sterownika 10 V 20 V 30 V 25 V 45 V 1 szt. RX szt. RX szt. RX V 95 V Naścienny czujnik temperatury Naścienny czujnik temperatury umożliwia pomiar temperatury z innej strefy niż miejsce montażu sterownika. Możliwości pomiaru temperatury Regulacja Czujnik temperatury Podłączenie czujnika naściennego Max. ilość czujników naściennych TS zintegrowany n/d n/d HMI NTC lub zintegrowany do sterownika HMI 1 T-box PT-1000 lub zintegrowany do modułu sterującego DRV 1, 4, 16, do każdego modułu DRV Zawory SRQ Do kontroli przepływu czynnika grzewczego dostępne są zawory dwu- lub trójdrogowe z siłownikiem elektrycznym. Kompatybilność zaworów z urządzeniami Zawór SRQ2d ½ SRQ2d ¾ SRQ3d ½ SRQ3d ¾ LEO Ogrzewanie powietrzne i wentylacja 7

8 Schematy blokowe Wodne nagrzewnice powietrza LEO V REGULACJA TS TS zasilanie ~230 V SRQ do 1 regulatora TS: max. 7 urządzeń V max. 3 urządzenia V ELEMENTY: TS 3-stopniowy regulator obrotów z termostatem SRQ zawór z siłownikiem możliwe zastosowanie rozdzielaczy RX w celu zwiększenia maksymalnej ilości obsługiwanych urządzeń (więcej informacji strona 7) Wodne nagrzewnice powietrza LEO V REGULACJA HMI NTC (opcja) HMI zasilanie ~230 V SRQ do 1 sterownika HMI: max. 2 urządzenia V max. 1 urządzenie V ELEMENTY: HMI sterownik programowalny NTC czujnik naścienny pomiaru temperatury SRQ zawór z siłownikiem możliwe zastosowanie rozdzielaczy RX w celu zwiększenia maksymalnej ilości obsługiwanych urządzeń (więcej informacji strona 7) Wodne nagrzewnice powietrza LEO V REGULACJA T-box T-box PT-1000 (opcja) SRQ max. 31 urządzeń kompatybilnych z Systemem FLOWAIR do 1 sterownika T-box ELEMENTY: T-box inteligentny sterownik z wyświetlaczem dotykowym PT-1000 czujnik naścienny pomiaru temperatury SRQ zawór z siłownikiem zasilanie ~230 V 8 LEO Ogrzewanie powietrzne i wentylacja

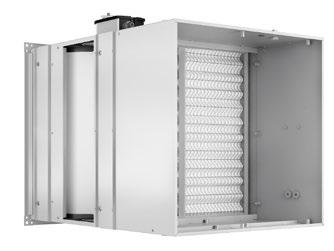

9 Akcesoria KOMORA MIESZANIA Materiał: stal ocynkowana, aluminuim, plastik Nagrzewnice przy pracy z komorą mieszania LEO KM umożliwiają dostarczenie świeżego powietrza do pomieszczenia. Jest to najprostszy sposób stworzenia wentylacji mechanicznej, przy możliwie niskim zużyciu energii, bez potrzeby instalowania dodatkowych systemów. + KM Dane techniczne 10V + LEO KM S 20V + LEO KM S 30V + LEO KM S 25V + LEO KM L 45V + LEO KM L 65V + LEO KM L 95V + LEO KM 95 Max. strumień przepływu powietrza (1) [m 3 /h] Nominalna moc grzewcza [kw] (2) 9,2 18,7 23,3 24,2 37,3 52,0 87,0 Zasilanie [V/Hz] 230/50 Max. pobór prądu [A] 0,5 0,5 0,5 1,4 1,4 1,4 2,8 Max. pobór mocy [W] IP / Klasa izolacji 54/F Max. poziom ciśnienia akustycznego (3) [db(a)] Max. zasięg strumienia powietrza (4) [m] 12,0 11,0 10,0 18,0 16,5 15,5 25,0 Max. temperatura wody grzewczej [ C] 120 Max. ciśnienie robocze [MPa] 1,6 Masa urządzenia [kg] 25,9 26,8 27,9 34,3 35,5 37,8 70,2 Masa urządzenia napełnionego wodą [kg] 26, ,3 35,3 37,5 40,5 73,7 (1) Wydajność bez czerpni powietrza. Z czerpnią powietrza spadek wydajności o ok. 10% (2) Przy maksymalnym przepływie strumienia powietrza, temperatura czynnika grzewczego 90/70 o C, temperatura powietrza na wlocie do urządzenia 0 o C (3) Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (4) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s Wymiary KM S KM L 95 + KM LEO Ogrzewanie powietrzne i wentylacja 9

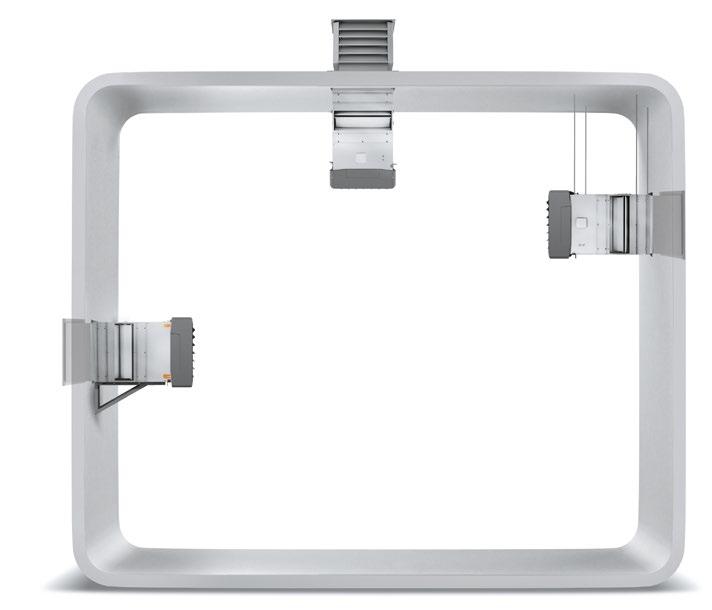

10 Montaż montaż podstropowy montaż na wspornikach A min. 1,0 m B (2) min. 1,0 m montaż na szpilkach Wspornik montażowy Umożliwia regulację oraz łatwy i estetyczny montaż urządzenia do przegród pionowych. Zalecane odległośći montażu [m] KM S KM L KM 95 A [m] 2,5-3,0 2,5-6,0 2,5-6,0 B [m] 2,5-4,5 2,5-8,0 2,5-8,0 (1) Króciec zasilający znajduje się na dole urządzenia, a króciec powrotny na gorze; W przypadku podłączenia w odwrotnej konfiguracji spadek nominalnej mocy grzewczej może wynosić do 3% (2) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego. Akcesoria KONFUZOR Materiał: stal malowana proszkowo Masa: 3,8 kg max. 12 m Zastosowanie konfuzora powoduje zwiększenie prędkości strugi powietrza, co skutkuje szybszym dostarczeniem ciepła do niższych stref pomieszczenia. NAWIEWNIK Materiał: stal malowana proszkowo Masa: 2,8 kg max. 5 m Nawiewnik 4-stronny pozwala na lepsze rozprowadzenie nawiewanego powietrza. Jest idealnym rozwiązaniem do niskich pomieszczeń, w których nagrzewnice montowane są podstropowo. 10 LEO Ogrzewanie powietrzne i wentylacja

11 Moce grzewcze Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 45/35 C Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 10 V = 2100 m 3 /h 0 10, ,8 14,5 0 8, ,1 12,0 0 7, ,5 10,0 0 5, ,0 7,5 0 4, ,8 6,5 5 9, ,4 18,5 5 7, ,8 16,0 5 6, ,3 14,0 5 4, ,8 11,5 5 4, ,1 10,5 10 8, ,1 22,5 10 7, ,6 20,0 10 5, ,0 18,0 10 3, ,6 15,5 10 3, ,5 14,5 15 8, ,9 26,5 15 6, ,3 24,0 15 4, ,8 22,0 15 3, ,4 19,5 15 2, ,0 18,5 20 7, ,6 30,5 20 5, ,1 28,0 20 4, ,6 26,0 20 1,9 82 0,2 22,5 20 1, ,5 22,5 20 V = 2000 m 3 /h 0 21, ,6 32,0 0 18, ,7 27,5 0 15, ,2 23,0 0 12, ,1 18,5 0 10, ,6 15,5 5 20, ,7 34,5 5 17, ,0 30,0 5 14, ,6 26,0 5 11, ,6 21,0 5 9, ,4 18, , ,8 37, , ,3 33, , ,2 28,5 10 9, ,5 24,0 10 7, ,6 21, , ,0 40, , ,7 36, , ,8 31,5 15 8, ,4 27,0 15 6, ,4 24, , ,5 43, , ,3 39,0 20 9, ,6 34,5 20 6, ,4 30,0 20 4, ,6 27,0 30 V = 1900 m 3 /h 0 27, ,3 42,5 0 23, ,0 36,5 0 19, ,1 30,5 0 15, ,5 24,0 0 13, ,8 20,5 5 25, ,7 44,5 5 21, ,6 38,5 5 17, ,8 32,5 5 13, ,4 26,0 5 11, ,3 22, , ,1 46, , ,2 40, , ,6 34, , ,4 28,0 10 9, ,3 24, , ,7 49, , ,9 42, , ,5 36,5 15 9, ,5 30,5 15 7, ,6 27, , ,3 51, , ,7 45, , ,5 38,5 20 8, ,7 32,5 20 5, ,4 29,0 25 V = 4400 m 3 /h 0 26, ,6 18,0 0 22, ,8 15,5 0 18, ,3 12,5 0 14, ,2 10,0 0 12, ,7 8,5 5 25, ,2 22,0 5 21, ,6 19,0 5 16, ,3 16,5 5 12, ,3 13,5 5 10, ,8 12, , ,9 25, , ,5 23, , ,3 20, , ,5 17,5 10 9, ,4 16, , ,7 29, , ,4 26, , ,4 24,0 15 9, ,8 21,0 15 7, ,2 20, , ,6 33, , ,5 30, , ,6 27,5 20 7, ,2 24,5 20 5, ,5 23,5 45 V = 4100 m 3 /h 0 45, ,2 32,5 0 38, ,7 27,5 0 32, ,6 23,0 0 25, ,9 18,5 0 21, ,7 15,5 5 42, ,4 35,5 5 35, ,2 30,5 5 29, ,2 26,0 5 22, ,7 21,0 5 18, ,0 18, , ,8 38, , ,7 33, , ,0 29, , ,6 24, , ,8 21, , ,3 41, , ,3 36, , ,8 31, , ,7 27, , ,0 24, , ,8 43, , ,1 39, , ,7 34, , ,9 29,5 20 9, , V = 3900 m 3 /h 0 65, ,3 50,0 0 56, ,6 43,0 0 47, ,3 36,0 0 38, ,6 29,0 0 31, ,1 24,0 5 61, ,9 51,5 5 52, ,4 44,5 5 43, ,4 37,5 5 33, ,9 30,5 5 27, ,1 26, , ,7 53, , ,4 46, , ,7 39, , ,4 32, , ,6 27, , ,5 55, , ,5 48, , ,0 41, , ,1 34, , ,8 29, , ,5 56, , ,8 50, , ,5 43, , ,9 35, , ,5 31,0 95 V = 8500 m 3 /h 0 100, ,0 36,0 0 88, ,0 31,0 0 74, ,6 26,0 0 59, ,3 20,5 0 49, ,9 17,5 5 96, ,7 38,5 5 81, ,8 33,5 5 67, ,9 28,5 5 52, ,2 23,5 5 43, ,1 20, , ,2 41, , ,0 36, , ,5 31, , ,3 26, , ,4 22, , ,0 43, , ,1 38, , ,3 33, , ,7 28, , ,9 25, , ,0 46, , ,7 41, , ,5 36, , ,5 31, , ,5 28,0 V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku LEO Ogrzewanie powietrzne i wentylacja 11

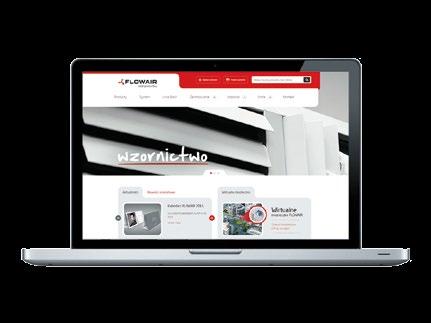

12 Dowiedz się więcej nagrzewnice gazowe Zadzwoń po więcej informacji wentylacja bezkanałowa z odzyskiem ciepła opłata jak za połączenie według jednostki taryfikacyjnej kurtyny powietrzne i kurtyno-nagrzewnice nagrzewnice do obiektów agrarnych i specjalnego przeznaczenia Sprawdź nasz kanał youtube obejrzyj filmy! Odwiedź stronę FLOWAIR ul. Chwaszczyńska Gdynia Tel Fax zapytania prosimy kierować na adres: info@flowair.pl
