1 Nagrzewnice wodne LEO AGRO

2 Spis treści Ogólna charakterystyka...3 Konstrukcja...4 Wymiary...5 Dane techniczne...5 Przyrost temperatury powietrza...6 Regulacja wydajności...6 Zasięg poziomy izotermiczny...6 Montaż...7 Akcesoria...8 Sterowanie...9 Elementy sterowania...10 Schematy blokowe regulacja ON/OFF...12 Tabele mocy grzewczych LEO AGRO...13 Tabele mocy grzewczych LEO AGRO SP/HP...15 Tabela mocy grzewczych LEO AGRO CR...17 Tabela mocy grzewczych LEO AGRO HT

3 Ogólna charakterystyka AGRO AGRO SP/HP AGRO CR AGRO HT Moc cieplna [kw] 6,6 43 8,7, 56 8, Wydajność [m³/h] Masa [kg] 21,8 23,9 27,3 31,0 27,0 29, Obudowa stal malowana proszkowo tworzywo sztuczne tworzywo sztuczne tworzywo sztuczne Kolor szary czerwono-czarny Nagrzewnice wodne LEO AGRO przeznaczone są do pracy wewnątrz pomieszczeń. Służą do ogrzewania obiektów średnio- i wielkokubaturowych, w których występuje znaczne zanieczyszczenie powietrza cząstkami stałymi, wysoka wilgotność czy środowisko korozyjne, np. budynki inwentarskie. Dostępne są typy urządzeń: LEO AGRO Nagrzewnica z epoksydowanym wymiennikiem ciepła w obudowie ze stali ocynkowanej zabezpieczonej powłoką antykorozyjną. Zastosowanie: kurniki. LEO AGRO SP Nagrzewnica z epoksydowanym wymiennikiem ciepła w obudowie z tworzywa sztucznego o dalekim zasięgu powietrza. Zastosowanie: kurniki. LEO AGRO HP Nagrzewnica z epoksydowanym wymiennikiem ciepła zabezpieczonym dodatkową powłoką antykorozyjną w obudowie z tworzywa sztucznego o dalekim zasięgu powietrza. Zastosowanie: chlewnie. LEO AGRO CR Nagrzewnica z epoksydowanym wymiennikiem ciepła zabezpieczonym dodatkową powłoką antykorozyjną w obudowie z tworzywa sztucznego. Zastosowanie: szklarnie, myjnie samochodowe, baseny. LEO AGRO HT Nagrzewnica w obudowie z tworzywa sztucznego o dalekim zasięgu z wymiennikiem ciepła pokrytym powłoką antykorozyjną. Zastosowanie: kurniki, chlewnie LEO AGRO LEO AGRO SP LEO AGRO CR LEO AGRO HT 3

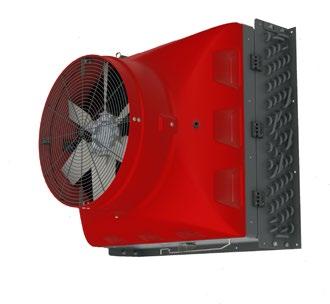

4 Konstrukcja LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR HT ANTYKOROZYJNY WYMIENNIK CIEPŁA Wymiennik ciepła z grubszymi lamelami oraz ich zwiększonym rozstawie w stosunku do standardowych nagrzewnic wodnych, zabezpieczony specjalną powłoką antykorozyjną, zwiększa żywotność urządzenia. WYSOKOWYDAJNY WENTYLATOR Wodoszczelny i odporny na pył wentylator o stopniu ochrony IP66 i sprężu pozwalającym na usuwanie kurzu i drobnych zanieczyszczeń z wymiennika. KONSOLA OBROTOWA Umożliwia obrót urządzenia do 170 oraz zawieszenie aparatu na przegrodach pionowych, słupach, filarach itp. LEO AGRO ŁATWE CZYSZCZENIE Łatwa w demontażu tacka ociekowa z korkiem spustowym pozwala na proste usunięcie zanieczyszczeń z urządzenia po jego umyciu. LEO AGRO SP HP HT OTWIERANA OBUDOWA MIESZACZ POWIETRZA Prosty dostęp do wnętrza urządzenia przyspiesza czynności konserwacyjnoserwisowe. Otwierana konstrukcja urządzenia umożliwia mieszanie powietrza w okresie letnim. 6-STRONNY NAWIEWNIK POWIETRZA Zastosowanie nawiewnika powoduje równomierne rozprowadzenie nawiewanego powietrza po całej kubaturze pomieszczenia. Strumień ciepła nie jest kierowany bezpośrednio na zwierzęta. 4

5 Wymiary LEO AGRO LEO AGRO CR LEO AGRO SP HP LEO AGRO HT ø ø Dane techniczne AGRO AGRO SP HP AGRO CR AGRO HT 50 AGRO HT 75 Wentylator osiowy, jednofazowy, prądu zmiennego osiowy, trójfazowy, prądu zmiennego Max. strumień przepływu powietrza [m 3 /h] Zasilanie [V/Hz] 230/50 3x400/50 Max. pobór prądu [A] 1,8 2,5 1,8 1,4 Max. pobór mocy [W] IP 66 Max. poziom ciśnienia akustycznego (1) [db(a)] 51,0 62, ,0 Max. zasięg strumienia powietrza (2) [m] 22,0 28, ,0 Wymiennik ciepła Cu Al, trzyrzędowy Cu-Al, trzyrzędowy Cu-Al, pięciorzędowy Nominalna moc grzewcza (3) [kw] 43,0 56,2 52, Przyrost temperatury powietrza (ΔT) 3 [ C] 32,5 34,0 41, Max. temp. wody grzewczej [ C] 130,0 95,0 95,0 95,0 Max. ciśnienie robocze [MPa] 1,6 Przyłącze [ ] ¾ 1 Rodzaj obudowy stal malowana proszkowo tworzywo sztuczne tworzywo sztuczne tworzywo sztuczne Kolor szary czerwono-czarny Środowisko pracy wewnątrz pomieszczeń wewnątrz pomieszczeń Max. temperatura pracy [ o C] 60,0 60,0 Pozycja pracy dowolna dowolna Masa urządzenia [kg] 21,8 27,3 27, Masa urządzenia napełnionego wodą [kg] 23,9 31,0 29, (1) Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia (2) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (3) Przy maksymalnym przepływie strumienia powietrza, temperaturze czynnika grzewczego 90/70 C, temperaturze powietrza na wlocie do urządzenia 0 C 5

6 Przyrost temperatury powietrza LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR LEO AGRO HT Tw1/Tw2 = 90/70 C Tw1/Tw2 = 90/70 C Δt = [ C] Tw1/Tw2 = 90/70 C Tw1/Tw2 = 90/70 C Przyrost temperatury powietrza podano dla maksymalnej wydajności urządzenia i temperatury powietrza na wlocie 0 C Tw1/Tw2 = 40/30 C Tw1/Tw2 = 40/30 C Tw1/Tw2 = 40/30 C Tw1/Tw2 = 40/30 C Tw1/Tw2 temperatura czynnika na zasilaniu/powrocie z wymiennika 5 0 AGRO AGRO SP/HP AGRO CR AGRO HT Regulacja wydajności (1) LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR Zasięg poziomy izotermiczny (1) (1) Nie dotyczy LEO AGRO HT LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR AGRO AGRO SP/HP wydajność [m 3 /h] AGRO CR Zasięg poziomy strumienia izotermicznego przy prędkości granicznej 0,5 m/s zasięg [m] 30 (1) Nie dotyczy LEO AGRO HT 6

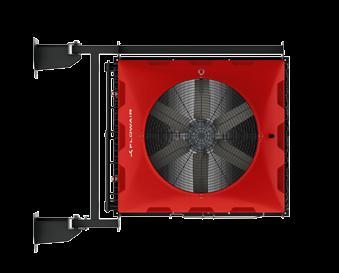

7 Montaż Konsole montażowe 170 Konsola obrotowa LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR Do montażu urządzeń dostępne są konsole obrotowe, które umożliwiają obrót urządzenia o kąt 170 zapewniając dowolne kierowanie strugi nawiewanego powietrza oraz swobodny dostęp do niego z każdej strony. Konsola obrotowa LEO AGRO HT Do montażu ściennego dostępna jest konsola obrotowa. Umożliwia obrót urządzenia o kąt 180o zapewniając dowolne kierowanie strugi nawiewanego powietrza oraz swobodny dostęp do niego z każdej strony. Możliwości montażu montaż podstropowy (1) pionowy montaż na konsoli 1,5 3,0 m 170 o min. 0,3 m 0,75 1,5 m min. 0,3 m 0,75 2,0 m 1,5 5,0 m 180 o 170 o 1,5 3,0 m pionowy montaż na konsoli (1) Montaż podstropowy LEO AGRO SP/HP z nawiewnikiem oraz LEO AGRO HT z nawiewnikiem klapowym Wskazówki montażu MONTAŻ NAŚCIENNY LEO AGRO MONTAŻ PODSTROPOWY LEO AGRO SP HP Z NAWIEWNIKIEM Ścienny montaż urządzeń zapewnia prawidłowy obieg powietrza w całej kubaturze pomieszczenia. Podstropowy montaż urządzeń z nawiewnikiem zapewnia równomierne rozprowadzenie nawiewanego powietrza po całej kubaturze pomieszczenia, a strumień ciepłego powietrza nie jest kierowany bezpośrednio na zwierzęta. 7

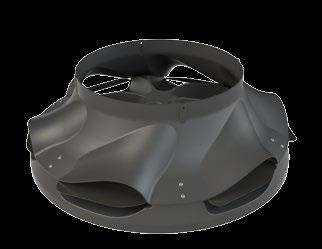

8 Akcesoria Nawiewnik AGRO SP HP HT NAWIEWNIK AGRO SP/HP Materiał: tworzywo sztuczne, Masa: 1,6 kg, 6-stronny nawiewnik AGRO SP/HP rozprowadza powietrze w nagrzewnicach montowanych podstropowo. Korzyści z zastosowania nawiewnika AGRO SP/HP: równomierny rozkład temperatury, lepsza jakość ściółki, niższe stężenie amoniaku, mniejszy poziom wilgotności w pomieszczeniu. 820 LEO AGRO SP HP + NAWIEWNIK 740 NAWIEWNIK AGRO HT Materiał: tworzywo sztuczne, Masa: 8,6 kg, 6-stronny nawiewnik AGRO HT rozprowadza powietrze w nagrzewnicach montowanych podstropowo. Korzyści z zastosowania nawiewnika AGRO HT: równomierny rozkład temperatury, lepsza jakość ściółki, niższe stężenie amoniaku, mniejszy poziom wilgotności w pomieszczeniu LEO AGRO HT + NAWIEWNIK 1071 Strefa nawiewu powietrza LEO AGRO SP/HP Strefa nawiewu powietrza LEO AGRO HT max. 12 m (1) 0,75 1,5 m max. 15 m (1) 0,75 2,0 m (1) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s (1) Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s 8

9 Sterowanie Regulacja typu ON/OFF LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR SRV2d IP65-3/4 zawór elektromagnetyczny dwudrogowy ¾" z siłownikiem R55 termostat pomieszczeniowy o podwyższonym stopniu ochrony TRa 5-stopniowy regulator obrotów AC Jest to najprostszy system regulacji typu ON/OFF. Pracę nagrzewnicy reguluje termostat, który załącza urządzenie w przypadku spadku temperatury w pomieszczeniu poniżej wartości zadanej. Regulacja wydajności wentylatora realizowana jest za pomocą transformatorowych regulatorów obrotów. Najczęściej stosowany w obiektach, gdzie wymagane jest niezależne sterowanie każdym urządzeniem. CECHY: Niska bezwładność cieplna. Niski koszt inwestycyjny. Prosta obsługa. Niezależne sterowanie każdego urządzenia. Stopniowa regulacja wydajności wentylatora. Możliwa regulacja urządzeń za pomocą sterownika mikroklimatu ( poza ofertą FLOWAIR ) Sterowanie Regulacja typu ON/OFF LEO AGRO HT SRV2d IP65-1 zawór elektromagnetyczny dwudrogowy 1" z siłownikiem R55 termostat pomieszczeniowy o podwyższonym stopniu ochrony SZS AGRO HT Szafa zasilająco-sterującozabezpieczająca AC Jest to najprostszy system regulacji typu ON/OFF. Pracę nagrzewnicy reguluje termostat, który załącza urządzenie w przypadku spadku temperatury w pomieszczeniu poniżej wartości zadanej. Najczęściej stosowany w obiektach, gdzie wymagane jest niezależne sterowanie każdym urządzeniem. CECHY: Niska bezwładność cieplna. Niski koszt inwestycyjny. Prosta obsługa. Niezależne sterowanie każdego urządzenia. Stopniowa regulacja wydajności wentylatora. Możliwa regulacja urządzeń za pomocą sterownika mikroklimatu ( poza ofertą FLOWAIR ) 9

10 Sterowanie Regulacja PŁYNNA LEO AGRO HT SRV2d IP65-1 zawór elektromagnetyczny dwudrogowy 1" z siłownikiem FALOWNIK-0,75 3X400V przemiennik częstotliwości o mocy max. 0,75kW. AC Falownik FAL-0,75 3x400 umożliwia płynną regulację obrotów wentylatora przy użyciu sygnału ze sterownika mikroklimatu (poza ofertą FLOWAIR). Falownik posiada możliwość podłączenia zabezpieczenia termicznego wentylatora oraz zmiany obrotów wentylatora LEWO/PRAWO. Elementy sterowania Regulacja typu ON/OFF LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR Kategoria Symbol Wygląd Dane techniczne Termostaty R55 termostat pomieszczeniowy o podwyższonym stopniu ochrony Zakres nastawy temperatury: o C Stopień ochrony: IP55 Obciążalność styków: indukcyjne 4 A, rezystancyjne 16 A Wymiary (WxSxG): 130x105x86 mm Regulatory obrotów TRa (1) 5-stopniowy regulator obrotów Napięcie zasilania: 230 V 50/60 Hz Stopień ochrony: IP54 Zakres temperatury pracy: o C Stopnie regulacji: bieg Ur [V] / Ir [A] TRa 115/2,4 135/2,6 155/2,8 180/3,0 230/3,0 Masa: 2,5 kg Wymiary (WxSxG): 120x75x60 mm Zawory SRV2d IP65-3/4 zawór elektromagnetyczny dwudrogowy 3/4" z siłownikiem Stopień ochrony: IP65 Napięcie zasilania: 230 V 50 Hz Max. temperatura czynnika:130 o C Max. ciśnienie robocze: 1,0 MPa Kvs: 7,25 m 3 /h Montaż: na powrocie czynnika grzewczego z nagrzewnicy Wymiary (WxSxG): 73x55x117 mm v (1) Opcjonalnie dostępne regulatory 5, 7, 10, 15 A umożliwiające regulację wielu nagrzewnic (2) Opcjonalnie dostępne bezstopniowe regulatory obrotów "DSS2T_BIS" do max. 2 szt. nagrzewnic LEO AGRO LEO AGRO SP LEO AGRO HP LEO AGRO CR Możliwa regulacja ON/OFF, bądź płynna za pomocą sterownika mikroklimatu. 10

11 Elementy sterowania Regulacja typu ON/OFF LEO AGRO HT Kategoria Symbol Wygląd Dane techniczne Termostaty R55 termostat pomieszczeniowy o podwyższonym stopniu ochrony Zakres nastawy temperatury: o C Stopień ochrony: IP55 Obciążalność styków: indukcyjne 4 A, rezystancyjne 16 A Wymiary (WxSxG): 130x105x86 mm szafy zasilającosterujacezabezpieczające SZS AGRO HT Szafa zasilającosterującozabezpieczająca Napięcie zasilania: 3x400V 50Hz Stopień ochrony: IP65 Zakres temperatury pracy: o C Regulacja: max. 1 urządzenie. Wymiary (WxSXG): 210x310x110 Zawory SRV2d IP65-1 zawór elektromagnetyczny dwudrogowy 1" z siłownikiem Stopień ochrony: IP65 Napięcie zasilania: 230 V 50 Hz Max. temperatura czynnika:130 o C Max. ciśnienie robocze: 1,0 MPa Kvs: 10,2 m 3 /h Przyłącze: 1" Montaż: na powrocie czynnika grzewczego z nagrzewnicy Wymiary (WxSxG): 99x78x125 mm mm v 11

12 Schematy blokowe Regulacja typu ON/OFF Pracę nagrzewnicy reguluje termostat, który załącza urządzenie w przypadku spadku temperatury w pomieszczeniu poniżej wartości zadanej. Cechy: niska bezwładność cieplna, niski koszt inwestycyjny, prosta obsługa, niezależne sterowanie każdego urządzenia, stopniowa regulacja wydajności wentylatora. SRV2d IP65-3/4 LEO AGRO LEO AGRO SP/HP LEO AGRO CR R55 TRa min. 3 1,0 mm 2 LUB LUB min. min. 3 1,0 mm 2 3 1,0 mm 2 zasilanie ~230 V min. 3 1,0 mm 2 Termostat R55 steruje pracą zaworu oraz wentylatora. Regulator obrotów TRa umożliwia 5-stopniową regulację obrotów wentylatora. SZS AGRO HT R55 SRV2d IP65-1 LEO AGRO HT min. 3 1,0 mm 2 min. 2 1,0 mm 2 min. 6 1,0 mm 2 zasilanie 3x400 V min. 5 1,0 mm 2 Termostat R55 steruje pracą zaworu oraz wentylatora za pomocą szafy SZS AGRO HT. Funkcje szafy SZS AGRO HT: zmiana kierunków obrotów wentylatora, włącz/wyłącz, sygnalizacja pracy oraz awarii, kontrola kolejności, asymetrii, zaniku faz. Możliwość regulacji urządzeń za pomocą sterownika mikroklimatu (poza ofertą FLOWAIR). 12

13 Moce grzewcze LEO AGRO Regulacja wydajności regulatorem TRa Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 1 bieg TRa / V = 1900 m 3 /h 0 28, ,0 41,5 0 24, ,0 36,0 0 20, ,0 30,5 5 26, ,0 44,0 5 22, ,0 38,5 5 18, ,0 33, , ,0 46, , ,0 41, , ,0 35, , ,0 49, , ,0 43, , ,0 38, , ,0 51, , ,0 46, , ,0 40, , ,0 54, , ,0 48, , ,0 42, , ,0 56, , ,0 50,5 30 9, ,0 44, , ,0 58, , ,0 53,0 35 7, ,0 47,0 0 18, ,0 26,5 0 16, ,0 24,5 0 15, ,0 23,0 5 16, ,0 29,0 5 14, ,0 27,0 5 13, ,0 25, , ,0 31, , ,0 29, , ,0 28, , ,0 33, , ,0 32,0 15 9, ,0 30, , ,0 36,0 20 9, ,0 34,5 20 8, ,0 32,5 25 8, ,0 38,0 25 7, ,0 36,5 25 6, ,0 35,0 30 6, ,0 40,0 30 5, ,0 38,5 30 4, ,0 37,0 35 3, ,0 41,5 35 3, ,0 40,5 35 2, ,0 39,0 2 bieg TRa / V = 2400 m 3 /h 0 32, ,0 38,0 0 28, ,0 33,0 0 24, ,0 28,0 5 30, ,0 41,0 5 26, ,0 36,0 5 21, ,0 30, , ,0 43, , ,0 38, , ,0 33, , ,0 46, , ,0 41, , ,0 36, , ,0 49, , ,0 43, , ,0 38, , ,0 51, , ,0 46, , ,0 41, , ,0 54, , ,0 49, , ,0 43, , ,0 57, , ,0 51,0 35 8, ,0 46,0 0 20, ,0 24,5 0 19, ,0 22,5 0 18, ,0 21,0 5 18, ,0 27,0 5 17, ,0 25,5 5 15, ,0 24, , ,0 29, , ,0 28, , ,0 26, , ,0 32, , ,0 30, , ,0 29, , ,0 34, , ,0 33,0 20 9, ,0 31,5 25 9, ,0 37,0 25 8, ,0 35,5 25 7, ,0 34,0 30 7, ,0 39,0 30 6, ,0 38,0 30 5, ,0 36,5 35 4, ,0 41,0 35 3, ,0 40,0 35 3, ,0 39,0 3 bieg TRa / V = 2800 m 3 /h 0 36, ,0 36,0 0 31, ,0 31,0 0 26, ,0 26,5 5 33, ,0 39,0 5 28, ,0 34,0 5 23, ,0 29, , ,0 42, , ,0 37, , ,0 32, , ,0 44, , ,0 39, , ,0 34, , ,0 47, , ,0 42, , ,0 37, , ,0 50, , ,0 45, , ,0 40, , ,0 53, , ,0 48, , ,0 42, , ,0 55, , ,0 50,5 35 9, ,0 45,0 0 22, ,0 23,0 0 21, ,0 21,5 0 20, ,0 20,0 5 20, ,0 25,5 5 18, ,0 24,0 5 17, ,0 23, , ,0 28, , ,0 27, , ,0 25, , ,0 31, , ,0 29, , ,0 28, , ,0 33, , ,0 32, , ,0 31, , ,0 36,0 25 9, ,0 35,0 25 7, ,0 33,5 30 7, ,0 38,5 30 6, ,0 37,5 30 5, ,0 36,0 35 4, ,0 40,5 35 4, ,0 40,5 35 3, ,0 39,0 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 13

14 Moce grzewcze LEO AGRO Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 4 bieg TRa / V = 3150 m 3 /h 0 39, ,0 34,5 0 33, ,0 30,0 0 28, ,0 25,0 5 36, ,0 37,5 5 30, ,0 33,0 5 25, ,0 28, , ,0 40, , ,0 35, , ,0 31, , ,0 43, , ,0 38, , ,0 34, , ,0 46, , ,0 41, , ,0 36, , ,0 49, , ,0 44, , ,0 39, , ,0 52, , ,0 47, , ,0 42, , ,0 54, , ,0 50,0 35 9, ,0 45,0 0 24, ,0 22,0 0 23, ,0 20,5 0 21, ,0 19,0 5 21, ,0 24,5 5 20, ,0 23,5 5 18, ,0 22, , ,0 27, , ,0 26, , ,0 25, , ,0 30, , ,0 29, , ,0 27, , ,0 33, , ,0 32, , ,0 30, , ,0 35,5 25 9, ,0 34,5 25 8, ,0 33,5 30 8, ,0 38,0 30 7, ,0 37,0 30 6, ,0 36,0 35 5, ,0 40,0 35 4, ,0 39,5 35 3, ,0 38,5 5 bieg TRa / V = 3700 m 3 /h 0 43, ,0 32,5 0 37, ,0 28,0 0 31, ,0 23,5 5 39, ,0 35,5 5 34, ,0 31,0 5 28, ,0 26, , ,0 38, , ,0 34, , ,0 29, , ,0 41, , ,0 37, , ,0 32, , ,0 44, , ,0 40, , ,0 35, , ,0 47, , ,0 43, , ,0 38, , ,0 50, , ,0 46, , ,0 41, , ,0 53, , ,0 49, , ,0 44,0 0 27, ,0 20,5 0 25, ,0 19,0 0 23, ,0 18,0 5 23, ,0 23,5 5 22, ,0 22,0 5 20, ,0 21, , ,0 26, , ,0 25, , ,0 24, , ,0 29, , ,0 28, , ,0 27, , ,0 32, , ,0 31, , ,0 30, , ,0 35, , ,0 34,0 25 9, ,0 33,0 30 8, ,0 37,5 30 7, ,0 36,5 30 6, ,0 35,5 35 5, ,0 40,0 35 4, ,0 39,0 35 3, ,0 38,0 PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Tp2 Tp1 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 14

15 Moce grzewcze LEO AGRO SP HP Regulacja wydajności regulatorem TRa Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 1 bieg TRa V = 3300 m 3 /h 0 45, ,0 38,5 0 39, ,0 33,5 0 33, ,0 28,0 5 42, ,0 41,5 5 36, ,0 36,0 5 30, ,0 31, , ,0 44, , ,0 39, , ,0 33, , ,0 46, , ,0 41, , ,0 36, , ,0 49, , ,0 44, , ,0 38, , ,0 52, , ,0 46, , ,0 41, , ,0 54, , ,0 49, , ,0 43, , ,0 57, , ,0 51, , ,0 46,0 0 29, ,0 24,5 0 27, ,0 23,0 0 25, ,0 21,5 5 25, ,0 27,0 5 24, ,0 25,5 5 22, ,0 24, , ,0 30, , ,0 28, , ,0 26, , ,0 32, , ,0 31, , ,0 29, , ,0 35, , ,0 33, , ,0 32, , ,0 37, , ,0 35, , ,0 34,5 30 9, ,0 39,5 30 8, ,0 38,0 30 7, ,0 36,5 35 6, ,0 41,0 35 5, ,0 40,0 35 4, ,0 39,0 2 bieg TRa V = 3900 m 3 /h 0 50, ,0 36,5 0 43, ,0 31,5 0 37, ,0 26,5 5 46, ,0 39,0 5 40, ,0 34,5 5 33, ,0 29, , ,0 42, , ,0 37, , ,0 32, , ,0 45, , ,0 40, , ,0 35, , ,0 47, , ,0 42, , ,0 37, , ,0 50, , ,0 45, , ,0 40, , ,0 53, , ,0 48, , ,0 43, , ,0 55, , ,0 50, , ,0 45,5 0 32, ,0 23,0 0 30, ,0 21,5 0 28, ,0 20,0 5 28, ,0 26,0 5 26, ,0 24,5 5 24, ,0 23, , ,0 28, , ,0 27, , ,0 25, , ,0 31, , ,0 30, , ,0 28, , ,0 34, , ,0 32, , ,0 31, , ,0 36, , ,0 35, , ,0 33, , ,0 38,5 30 9, ,0 37,5 30 7, ,0 36,5 35 7, ,0 40,5 35 5, ,0 40,0 35 4, ,0 39,0 3 bieg TRa V = 4200 m 3 /h 0 53, ,0 35,5 0 46, ,0 30,5 0 38, ,0 26,0 5 49, ,0 38,0 5 42, ,0 33,5 5 35, ,0 28, , ,0 41, , ,0 36, , ,0 31, , ,0 44, , ,0 39, , ,0 34, , ,0 47, , ,0 42, , ,0 37, , ,0 50, , ,0 45, , ,0 40, , ,0 52, , ,0 47, , ,0 42, , ,0 55, , ,0 50, , ,0 45,0 0 33, ,0 22,5 0 31, ,0 21,0 0 29, ,0 19,5 5 29, ,0 25,5 5 27, ,0 24,0 5 25, ,0 22, , ,0 28, , ,0 26, , ,0 25, , ,0 30, , ,0 29, , ,0 28, , ,0 33, , ,0 32, , ,0 31, , ,0 36, , ,0 35, , ,0 33, , ,0 38,5 30 9, ,0 37,5 30 8, ,0 36,0 35 7, ,0 40,5 35 6, ,0 39,5 35 4, ,0 38,5 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 15

16 Moce grzewcze LEO AGRO SP HP Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 4 bieg TRa V = 4400 m 3 /h 0 54, ,0 34,5 0 47, ,0 30,0 0 39, ,0 25,5 5 50, ,0 37,5 5 43, ,0 33,0 5 36, ,0 28, , ,0 40, , ,0 36, , ,0 31, , ,0 43, , ,0 39, , ,0 34, , ,0 46, , ,0 42, , ,0 37, , ,0 49, , ,0 44, , ,0 39, , ,0 52, , ,0 47, , ,0 42, , ,0 55, , ,0 50, , ,0 45,0 0 34, ,0 22,0 0 32, ,0 20,5 0 30, ,0 19,5 5 30, ,0 25,0 5 28, ,0 23,5 5 26, ,0 22, , ,0 27, , ,0 26, , ,0 25, , ,0 30, , ,0 29, , ,0 28, , ,0 33, , ,0 32, , ,0 30, , ,0 36, , ,0 34, , ,0 33, , ,0 38, , ,0 37,0 30 8, ,0 36,0 35 7, ,0 40,5 35 6, ,0 39,5 35 4, ,0 38,5 5 bieg TRa V = 4600 m 3 /h 0 56, ,0 34,0 0 48, ,0 29,5 0 41, ,0 25,0 5 52, ,0 37,0 5 44, ,0 32,5 5 36, ,0 28, , ,0 40, , ,0 35, , ,0 31, , ,0 43, , ,0 38, , ,0 33, , ,0 46, , ,0 41, , ,0 36, , ,0 49, , ,0 44, , ,0 39, , ,0 51, , ,0 47, , ,0 42, , ,0 54, , ,0 49, , ,0 44,5 0 35, ,0 21,5 0 33, ,0 20,5 0 31, ,0 19,0 5 31, ,0 24,5 5 29, ,0 23,0 5 27, ,0 22, , ,0 27, , ,0 26, , ,0 24, , ,0 30, , ,0 29, , ,0 27, , ,0 33, , ,0 31, , ,0 30, , ,0 35, , ,0 34, , ,0 33, , ,0 38, , ,0 37,0 30 8, ,0 36,0 35 7, ,0 40,0 35 6, ,0 39,5 35 5, ,0 38,5 PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Tp2 Tp1 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 16

17 Moce grzewcze LEO AGRO CR Regulacja wydajności regulatorem TRa Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 1 bieg TRa V = 1800 m 3 /h 0 33, ,0 51,0 0 28, ,0 44,5 0 24, ,0 37,5 5 30, ,0 53,0 5 26, ,0 46,5 5 22, ,0 39, , ,0 55, , ,0 48, , ,0 41, , ,0 57, , ,0 50, , ,0 43, , ,0 59, , ,0 52, , ,0 45, , ,0 60, , ,0 54, , ,0 47, , ,0 62, , ,0 55, , ,0 48, , ,0 64, , ,0 57,0 35 8, ,0 50,0 0 20, ,0 31,0 0 18, ,0 28,5 0 18, ,0 28,5 5 17, ,0 32,5 5 16, ,0 30,5 5 16, ,0 30, , ,0 34, , ,0 32, , ,0 32, , ,0 36, , ,0 34, , ,0 34, , ,0 38,0 20 9, ,0 35,5 20 9, ,0 35,5 25 8, ,0 39,5 25 7, ,0 37,5 25 7, ,0 37,5 30 6, ,0 41,0 30 5, ,0 39,0 30 5, ,0 39,0 35 4, ,0 42,0 35 3, ,0 40,5 35 3, ,0 40,5 2 bieg TRa V = 2300 m 3 /h 0 39, ,0 47,5 0 34, ,0 41,5 0 28, ,0 35,0 5 36, ,0 50,0 5 31, ,0 43,5 5 26, ,0 37, , ,0 52, , ,0 45, , ,0 39, , ,0 54, , ,0 47, , ,0 41, , ,0 56, , ,0 49, , ,0 43, , ,0 58, , ,0 51, , ,0 45, , ,0 60, , ,0 53, , ,0 47, , ,0 62, , ,0 55, , ,0 49,0 0 23, ,0 28,5 0 21, ,0 26,5 0 21, ,0 26,5 5 20, ,0 30,5 5 19, ,0 28,5 5 19, ,0 28, , ,0 32, , ,0 30, , ,0 30, , ,0 34, , ,0 32, , ,0 32, , ,0 36, , ,0 34, , ,0 34, , ,0 38,5 25 8, ,0 36,5 25 8, ,0 36,5 30 7, ,0 40,0 30 6, ,0 38,5 30 6, ,0 38,5 35 4, ,0 41,5 35 3, ,0 40,0 35 3, ,0 40,0 3 bieg TRa V = 2650 m 3 /h 0 43, ,0 45,5 0 37, ,0 39,5 0 31, ,0 33,5 5 40, ,0 48,0 5 34, ,0 42,0 5 28, ,0 35, , ,0 50, , ,0 44, , ,0 38, , ,0 52, , ,0 46, , ,0 40, , ,0 54, , ,0 48, , ,0 42, , ,0 57, , ,0 50, , ,0 44, , ,0 59, , ,0 52, , ,0 46, , ,0 61, , ,0 54, , ,0 48,0 0 26, ,0 27,5 0 24, ,0 25,0 0 24, ,0 25,0 5 22, ,0 29,5 5 21, ,0 27,5 5 21, ,0 27, , ,0 31, , ,0 29, , ,0 29, , ,0 33, , ,0 32, , ,0 32, , ,0 36, , ,0 34, , ,0 34, , ,0 37,5 25 9, ,0 36,0 25 9, ,0 36,0 30 8, ,0 39,5 30 6, ,0 38,0 30 6, ,0 38,0 35 5, ,0 41,0 35 4, ,0 40,0 35 4, ,0 40,0 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 17

18 Moce grzewcze LEO AGRO CR Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 4 bieg TRa V = 3000 m 3 /h 0 47, ,0 43,5 0 40, ,0 38,0 0 34, ,0 32,0 5 43, ,0 46,0 5 37, ,0 40,5 5 31, ,0 34, , ,0 48, , ,0 42, , ,0 36, , ,0 51, , ,0 45, , ,0 39, , ,0 53, , ,0 47, , ,0 41, , ,0 55, , ,0 49, , ,0 43, , ,0 57, , ,0 51, , ,0 45, , ,0 60, , ,0 54, , ,0 47,5 0 28, ,0 26,0 0 26, ,0 24,0 0 26, ,0 24,0 5 24, ,0 28,5 5 22, ,0 26,5 5 22, ,0 26, , ,0 30, , ,0 29, , ,0 29, , ,0 33, , ,0 31, , ,0 31, , ,0 35, , ,0 33, , ,0 33, , ,0 37, , ,0 35, , ,0 35,5 30 8, ,0 39,0 30 7, ,0 37,5 30 7, ,0 37,5 35 5, ,0 41,0 35 4, ,0 39,5 35 4, ,0 39,5 5 bieg TRa V = 3500 m 3 /h 0 52, ,0 41,5 0 45, ,0 36,0 0 38, ,0 30,5 5 48, ,0 44,0 5 41, ,0 38,5 5 34, ,0 33, , ,0 46, , ,0 41, , ,0 35, , ,0 49, , ,0 43, , ,0 37, , ,0 51, , ,0 46, , ,0 40, , ,0 54, , ,0 48, , ,0 42, , ,0 56, , ,0 50, , ,0 44, , ,0 58, , ,0 53, , ,0 47,0 0 31, ,0 24,5 0 28, ,0 23,0 0 28, ,0 23,0 5 27, ,0 27,0 5 25, ,0 25,5 5 25, ,0 25, , ,0 29, , ,0 28, , ,0 28, , ,0 32, , ,0 30, , ,0 30, , ,0 34, , ,0 32, , ,0 32, , ,0 36, , ,0 35, , ,0 35,0 30 9, ,0 38,5 30 8, ,0 37,0 30 8, ,0 37,0 35 6, ,0 40,5 35 4, ,0 39,5 35 4, ,0 39,5 PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Tp2 Tp1 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 18

19 Moce grzewcze LEO AGRO HT Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tp1 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 PT Qw pw Tp2 C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C kw l/h kpa C LEO AGRO HT 75 = m 3 /h , , , ,9 94, , , ,5 43, ,3 37,3 92, ,2 31,1 83, , , , ,9 39,5 81, ,8 33,3 71, , , ,9 47,8 91, ,8 41,6 69, ,7 35,3 60, ,8 32, ,9 56, ,9 79, ,9 43,7 58, ,8 37,3 49, ,6 34, ,5 58,3 89, , , ,3 45,7 47, ,1 39,2 39, ,7 36, , ,3 60,4 78, ,2 54,1 57, ,8 47,7 35, , , , , ,3 62,4 67, , ,5 49, ,1 42,5 17, ,4 40,5 LEO AGRO HT 50 = m 3 /h , ,7 27,8 84, ,5 23,5 69, ,4 19,2 64, ,6 17, ,7 35,2 91, ,2 30,9 76, ,8 26,6 61, ,4 22,3 56, ,5 20, , ,3 83, , , ,6 29,7 53, ,3 48, ,1 23, , ,8 41,4 75, ,8 37,1 60, ,8 32,7 45, ,3 40, ,3 26, , ,1 44,5 67, ,8 40,1 52, ,5 35,7 37, ,4 31,2 33, , , ,9 47,5 59, ,2 43,1 45, ,6 38,6 30, ,2 34,1 25, ,3 32, , ,5 52, , , ,2 41,5 22, ,5 36,9 18, ,2 35, , ,6 53,4 44, ,3 48, ,1 44,3 14, ,1 39, ,4 38,4 PT moc grzewcza Tp1 temperatura powietrza na wlocie do urządzenia Tp2 temperatura powietrza na wylocie z urządzenia Tw1 temperatura wody na zasilaniu wymiennika Tw2 temperatura wody na powrocie z wymiennika Qw strumień przepływu wody w wymienniku Δpw spadek ciśnienia wody w wymienniku Tp2 Tp1 W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. 19
