1 World Leaders In Diesel Fuel Injection Test Equipment Injector Function Tester Tester Sprawności wtrysku

2

3 Główne cechy Test wtryskiwaczy CR komora obserwacyjna jakości rozpylenia strugi paliwa Mierzenie ilości paliwa wtryskiwanego Mierzenie przelewu Czyszczenie wtryskiwaczy opcjonalny zbiornik myjka ultradźwiękowa We wtryskach nie CR sprawdzenie ciśnienia otwarcia końcówki (opcja) Ciśnienie otwarcia końcówki jedno fazowej i pierwszego stopnia otwarcia. Ciśnienie otwarcia końcówki EUI

4 Rynek Docelowy Warsztaty używające CRi-PC lub AVM CRi używane jako część wspomagająca pracę Warsztaty bez CRi-PC lub AVM Cri małe warsztaty chcące wejść na rynek CR Małe warsztaty podwykonawcy dużych. np. DELPHI DIESEL POINT Warsztaty samochodowe wspomagające DIESLOWE. Autoryzowane Stacje Obsługi niezależne warsztaty Sieć Delphi Dieselpoint.

5 moduły jednostka główna IFT-c IFT-u

6 Modules IFT 70 jednostka główna umożliwia testy CR zawiera IFT-c IFT-c dostarczana z kontroluje kontroluje wtryskiwacze CR dostępna również jako wolnostojąca do HH700 & 701 IFT-u myjka ultradźwiękowa pojemność 1,5 litra. dostępna zintegrowana lub wolnostojąca IFT-n opcjonalny do testowania ciśnienia otwarcia końcówki

7 Główne cechy Ciśnienie robocze od bar. Komora obserwacyjna jakości rozpylania paliwa Objętość wtrysku 140ml z przedziałką co 2ml. Objętość przelewu 140ml z przedziałką co 2ml. System odprowadzenia paliwa z podziałką (pół automatyczny). Odsysacz dymu. Łatwy montaż wtrysku. Regulacja dla wtrysków różnej długości. Regulacja między testem jakości rozpylania a pomiarem objętości paliwa. Nie wymagane są adaptery do standardowych wtrysków. Adapter boczny wymagany w niektórych wypadkach. Elastyczne przyłącze wysokiego ciśnienia. 12mm oraz 14mm (dostępne też dla CRi)

8

9 Standardowa jednostka główna wraz z miejscami na: IFT-c IFT-u

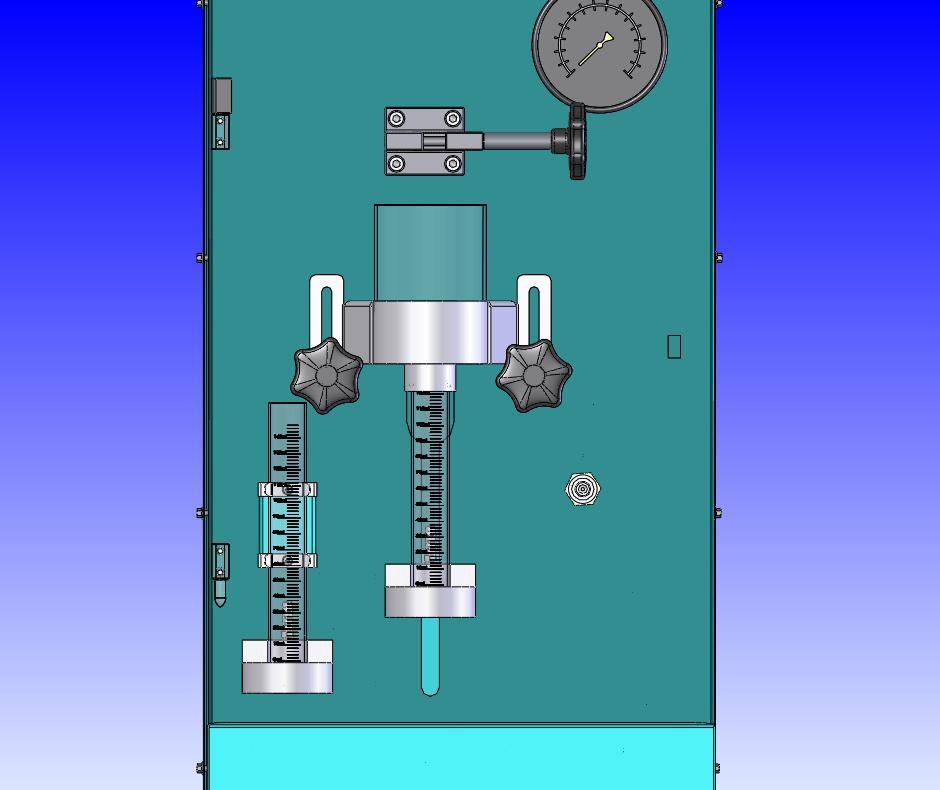

10 Uchwyt wtryskiwacza Wskaźnik ciśnienia Komora wtrysku Zamykane drzwiczki Pomiar dawki Pomiar przepływu /przelewu Kontroler ciśnienia Pomiar powrotu Przewód odprowadzający

11 mocowanie Złącze montażowe Komora wtryskowa Pomiar dawki

12 IFT-c Jednostka sterująca wtryskiwaczami Zintegrowana z. kontroluje oraz zamki zabezpieczeń. Kontrola wtryskiwaczy Delphi, Denso i Bosch elektrozawory Siemens oraz Bosch Piezo częstotliwość 2-50Hz (2,3,4,5,10,15 itd) Długość impulsu mikro sek. Liczenie wtrysku 50,100,200,500,1000. Pomiar czasu do pomiaru przepływu/przelewu 1 instalacja z multi konektorem do Delphi, Denso i Bosch Solenoid Siemens oraz Bosch Piezo Dostępne wolnostojące dla HH701 or HH705

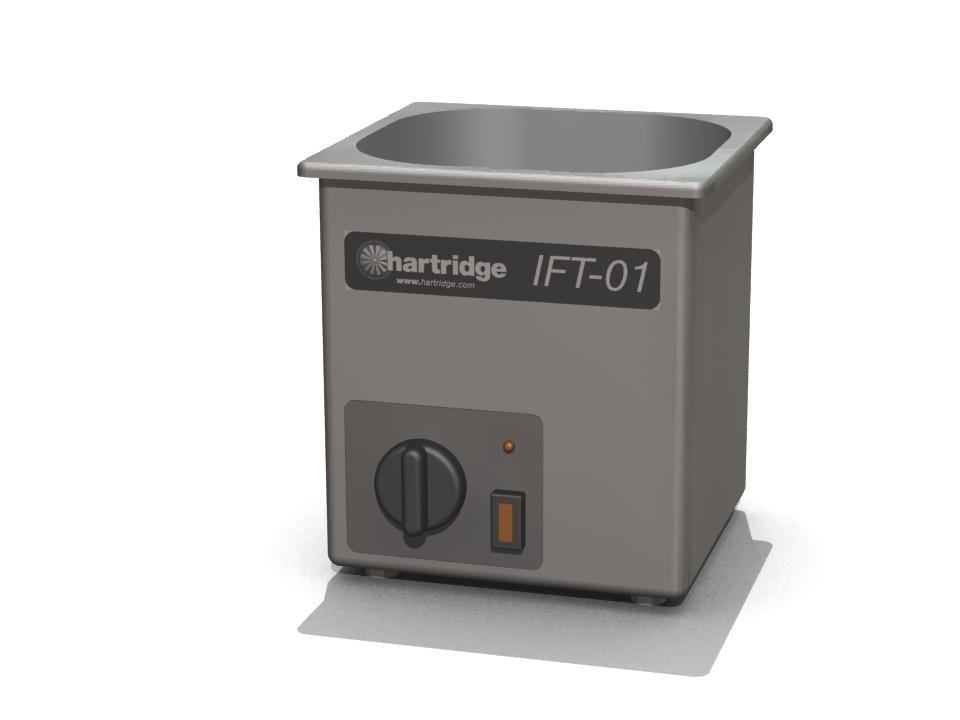

13 IFT-u Myjka ultra dźwiękowa Opcjonalnie zintegrowana z. 1,5 litra poj. 150 x 140 x 100mm. Wymiary zewnętrzne 180 x 160 x 190mm. Podgrzewacz 150 watt. Licznik czasu od 0-15 minut. Stojak na wtryskiwacz. Do użytku z płynem Hartclean. Dostępne wolnostojące.

14 IFT-n Otwarcie końcówki Uaktualnienie oprogramowania/sprzętu. Do użytku z tradycyjnymi 1 fazowymi wtryskiwaczami 1-szego cyklu w 2 sprężynowych wtryskiwaczach końcówkami EUI (przy użyciu adaptacji HARTRIDGE) Wyświetlanie Ciśnienia otwarcia na IFT-c rozdzielczość 1 bar Dokładność +/- 1% pełnej skali Szacowanie jakości rozpylania

15 IFT Gdzie znajduje się na drabinie produktów HH705 HH701 + CR HH701 nu + NOP n + NOP HH700 HH567 HH560 u inc controller + myjka inc controller

16 Akcesoria do CRI and HH701. Przewody do wtryskiwaczy CR HK928-c Cummins HK936-c Renault HK968-c Komatsu Adaptacje do końcówek EUI NTA4501 Volvo Delphi NTA4502 Iveco 10/13 NTA4503 Iveco 8 NTA4504 Volvo Bosch NTA4505 VW Group Bosch NTA4507 Landrover NTA4508 DD60
