EUROKOD 1-3. dr inż. Monika Siewczyńska
|
|
- Antonina Skiba
- 5 lat temu
- Przeglądów:
Transkrypt
1 EUROKOD 1-3 dr inż. Monika Siewczyńska
2 PN-EN :2005 Oddziaływania ogólne Obciążenie śniegiem oraz AC:2009 i Ap1:2010
3 obciążenie śniegiem Obciążenie śniegiem jest traktowane jako obciążenie zmienne umiejscowione, statyczne Standardowo obciążenie śniegiem dachu ustala się dla przejściowej i trwałej sytuacji obliczeniowej zgodnie z punktem 5.2(3)P oraz załącznikiem A (przypadek A) Dodatkowo na terenie Polski należy uwzględniać sytuację wyjątkową obciążenia zaspami śnieżnymi (przypadek B2) wg załącznika B
4 współczynniki kombinacyjne Wartości współczynników kombinacyjnych y (tabl. 4.1)
5 wyjątkowe obciążenie śniegiem
6 Odśnieżanie Niewłaściwa kolejność w odśnieżaniu dachu może spowodować awarię, poza tym kucie i skrobanie może uszkodzić pokrycie dachu.
7 Ciężar śniegu
8 Problemy z odprowadzeniem wody Topienie śniegu: od góry słońce dachy dobrze izolowane i stropodachy wentylowane od dołu przenikanie ciepła przez nieizolowany dach, również dachy szklane
9 obciążenie śniegiem Obciążenie śniegiem dachów w sytuacji trwałej i przejściowej wyznacza się z zależności: s = m i C e C t s k (wz. 5.1) gdzie: m i współczynnik kształtu dachu, C e współczynnik ekspozycji, C t współczynnik termiczny, s k wartość charakterystyczna obciążenia śniegiem gruntu.
10 współczynnik ekspozycji C e zależy od rodzaju terenu otaczającego analizowany budynek. Rozróżnia się trzy rodzaje terenu:
11 współczynnik termiczny C t pkt. 5.2(8) współczynnik termiczny o wartości 1 stosuje się w przypadku dachów, których izolacyjność termiczna jest niska (U > 1 W/m 2 K), szczególnie w przypadku dachów szklanych, a ciepło przenikające z wnętrza budynku powoduje zmniejszenie obciążenia śniegiem dachu.
12 współczynnik termiczny C t

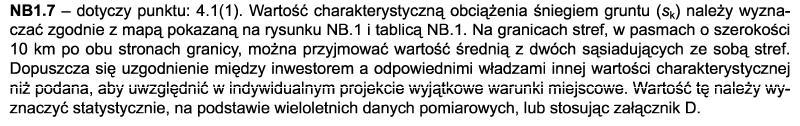

13 wartość charakterystyczna obciążenia śniegiem gruntu s k s k odczytuje się dla konkretnej strefy Polski z załącznika krajowego NA (tabl. NA.1). Dla 1, 3 i 5 strefy wartość obciążenia zależy od wysokości nad poziomem morza. pkt. 4.1(1)
14 s k tabl. NA.1
15 Współczynnik m i Współczynnik m i wyznacza się według punktu 5.3 normy w zależności od kształtu dachu, zależy od kąta nachylenia każdej z połaci (a 1 lub a 2 ) i odczytuje się go z tabl. 5.2 normy. W przypadku bardziej skomplikowanych kształtów dachów należy uwzględnić również zwiększone obciążenie śniegiem w miejscach zagłębień (dachy wielopołaciowe, przylegające do wyższych budowli, zawierające przeszkody, czy attyki).
16 Obciążenie równomierne
17 Obciążenie nierównomierne
18 Obciążenie nawisami śnieżnymi
19 Zagłębienia dachów
20 Współczynnik m i jednopołaciowe pkt Tabl. 5.2
21 Współczynnik m i dwupołaciowe pkt
22 Współczynnik m i wielopołaciowe pkt
23 załącznik B - wielopołaciowe
24 Współczynnik m i walcowe pkt
25 Współczynnik m i walcowe
26 Współczynnik m i bliskie i przylegające do innych budowli pkt
27 Współczynnik m i bliskie i przylegające do innych budowli
28 Współczynnik m i bliskie i przylegające do innych budowli
29 Współczynnik m i bliskie i przylegające do innych budowli
30 Załącznik B dachy bliskie i przylegające do innych budowli
31 Załącznik B dachy bliskie i przylegające do innych budowli
32 Załącznik B dachy bliskie i przylegające do innych budowli
33 Załącznik B dachy bliskie i przylegające do innych budowli
34 Załącznik B dachy bliskie i przylegające do innych budowli
35 Załącznik B dachy bliskie i przylegające do innych budowli
36 zaspy przy przeszkodach
37 zaspy przy przeszkodach
38 nawisy śnieżne Dla miejsc położonych powyżej 300 m n.p.m. oraz na całym obszarze strefy 4 należy dodatkowo uwzględnić nawisy śnieżne na krawędzi dachu wg punktu 6.3 normy (obciążenie wyjątkowe).
39 pkt. 6.3
40 barierki przeciwśnieżne pkt. 6.4
41
