1 EUROKODY dr inż. Monika Siewczyńska

2 PN-EN :2008 Oddziaływania ogólne Oddziaływania wiatru oraz AC:2009, Ap1:2010 i Ap2:2010

3 Ciśnienie wewnętrzne - przypadki 1 2 jeżeli oszacowanie m (przepuszczalność przegrody) nie jest możliwe lub nie jest uważane za uzasadnione przyjmuje się c pi bardziej niekorzystne z +0,2 i -0,3 jeżeli całkowite pole otworów przynajmniej na dwóch stronach budynku (fasadach albo dachu) jest 30% pola każdej z nich obl. wg pkt jeżeli pole > 30% - obl. wg pkt. 7.3 i 7.4

4 Otwory w budynkach małe otwory takie jak: otwarte okna, wywietrzniki, kominy itp., ogólna przepuszczalność przegród (szczeliny wokół drzwi, okien urządzeń instalacyjnych), nieszczelności w obudowie budynku typowa przepuszczalność ogólna 0,01 0,1% szczelność budynku pasywnego może być około dziesięciokrotnie wyższa od szczelności budynków z wentylacją naturalną [Firląg S., Określenie przepuszczalności powietrznej domu pasywnego,

5 Ciśnienie wewnętrzne - przypadki 1 2 jeżeli oszacowanie m (przepuszczalność przegrody) nie jest możliwe lub nie jest uważane za uzasadnione przyjmuje się c pi bardziej niekorzystne z +0,2 i -0,3 jeżeli całkowite pole otworów przynajmniej na dwóch stronach budynku (fasadach albo dachu) jest 30% pola każdej z nich obl. wg pkt jeżeli pole > 30% - obl. wg pkt. 7.3 i 7.4

6 Otwory w ścianach SGN - podczas silnego wiatru przyjmuje się, że otwór w ścianie (drzwi lub okno) jest zamknięty jeżeli byłby dominujący gdyby był otwarty uwzględnia się w sytuacji wyjątkowej ważne dla wysokich ścian wewnętrznych, które przenoszą całkowite obciążenie wiatrem spowodowane otworami w ścianach zewnętrznych

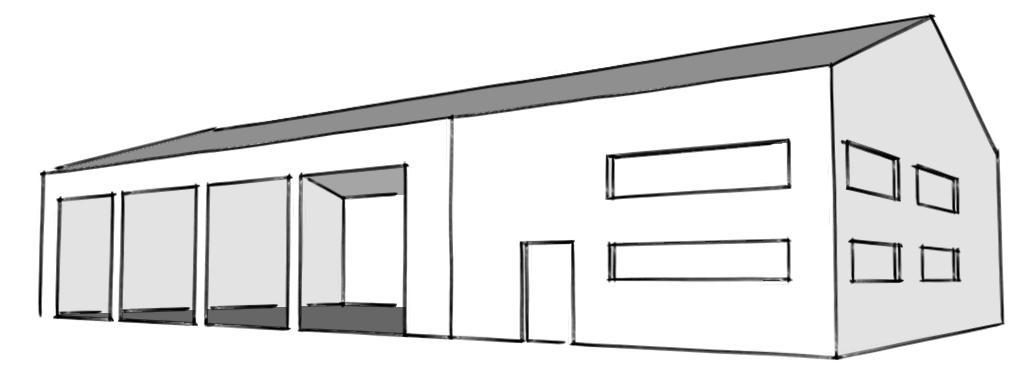

7 Ściana dominująca Pole otworów ściany dominującej 2 pola otworów pozostałych ścian

8 Ciśnienie wewnętrzne dla budynku ze ścianą dominującą ciśnienie wewnętrzne = części ciśnienia zewnętrznego występującego w obszarze otworów na ścianie dominującej

9 Ciśnienie wewnętrzne dla budynku ze ścianą dominującą jeżeli pole otworów w ścianie dominującej jest: = 2 pole otworów w pozostałych ścianach c pi = 0,75 c pe 3 pole otworów w pozostałych ścianach c pi = 0,90 c pe c pe w obszarze otworów (średnia ważona z obszarów) w przedziale: 2 < pole < 3 stosuje się interpolację liniową

10 Budynek bez ściany dominującej c pi z rys na podstawie: h/d (dla przedziału 0,25-1,0 interpolować) m

11 Wsp. m określa się dla każdego kierunku wiatru

12 Wysokość odniesienia z i = z e z poziomu otworu w przypadku kilku otworów przyjmuje się dla najwyższego

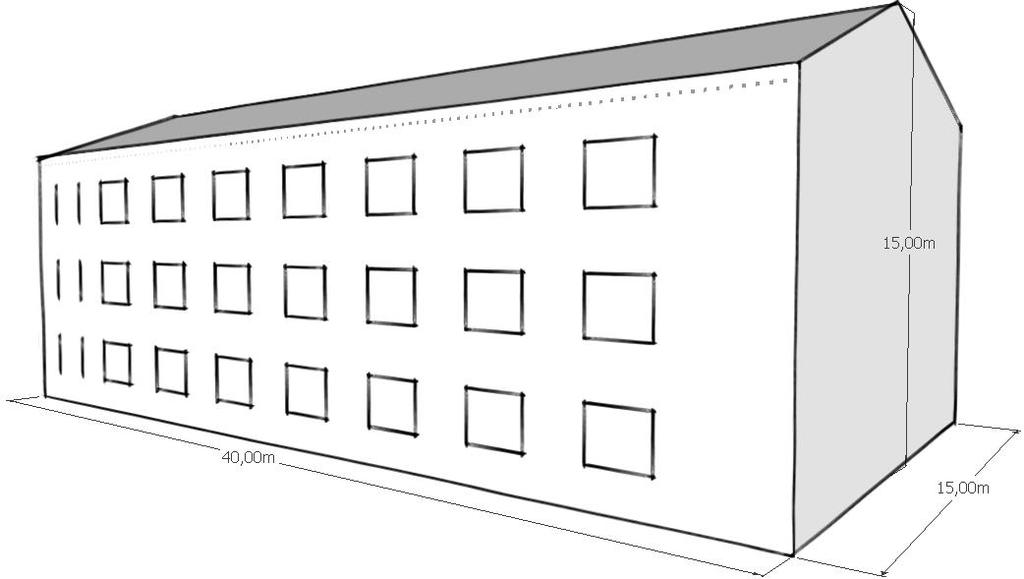

13 Przykład c pi dla stropodachu wentylowanego h/d = 15,0/15,0 = 1,0 m = Potw. wyw./potw. wszystkich = 1/2 = 0,5 otwory w ścianie zawietrznej (c pe 1,0) i nawietrznej w tej samej ilości c pi = 0,1 z rys. 7.13

14 Ciśnienie wewnętrzne - przypadki 1 2 jeżeli oszacowanie m (przepuszczalność przegrody) nie jest możliwe lub nie jest uważane za uzasadnione przyjmuje się c pi bardziej niekorzystne z +0,2 i -0,3 jeżeli całkowite pole otworów przynajmniej na dwóch stronach budynku (fasadach albo dachu) jest 30% pola każdej z nich obl. wg pkt jeżeli pole > 30% - obl. wg pkt. 7.3 i 7.4

15 Współczynniki ciśnienia i siły ciśnienia wewnętrznego i zewnętrznego budynki zamknięte ciśnienia netto tarcia siły aerodynamicznej (oporu aerodynamicznego)

16 Współczynniki ciśnienia netto c p,net stosuje się do: wiat (pkt. 7.3) ścian wolnostojących, attyk i ogrodzeń (pkt. 7.4) określają wypadkowe działanie wiatru na jednostkę powierzchni konstrukcji

17 Współczynniki tarcia c fr stosuje się do: ścian równoległych do kierunku działania wiatru (pkt. 7.5)

18 Współczynniki siły aerodynamicznej c f stosuje się do: tablic (pkt ) elem. konstr. o przekroju prostokątnym (pkt. 7.6) elem. konstr. o przekroju z ostrymi narożami (pkt. 7.7) elem. konstr. o przekroju wielokąta foremnego (pkt. 7.8) walców kołowych (pkt i 7.9.3) kul (pkt. 7.10) kratownic i rusztowań (pkt. 7.11) flag (pkt. 7.12)

19 Współczynniki ciśnienia i siły ciśnienia wewnętrznego i zewnętrznego budynki zamknięte ciśnienia netto c p,net tarcia siły aerodynamicznej (oporu aerodynamicznego)

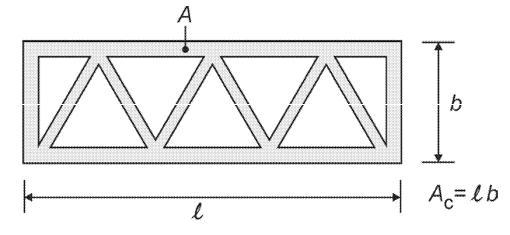

20 Współczynniki ciśnienia netto c p,net j współczynnik ograniczenia przepływu, gdzie: j = 0 pusta przestrzeń j = 1 całkowite wypełnienie definicja (rys. 7.37) j = A/A c

21 Współczynniki ciśnienia netto c p,net c p,net z tabl. 7.6 do 7.8 uwzględnia łączny efekt działania wiatru na górną i dolną powierzchnię maksymalne ciśnienie lokalne wybrane ze wszystkich kierunków wiatru przy maksymalnym wypełnieniu przestrzeni pod wiatą po stronie zawietrznej przyjmuje się c p,net = jak dla j = 0

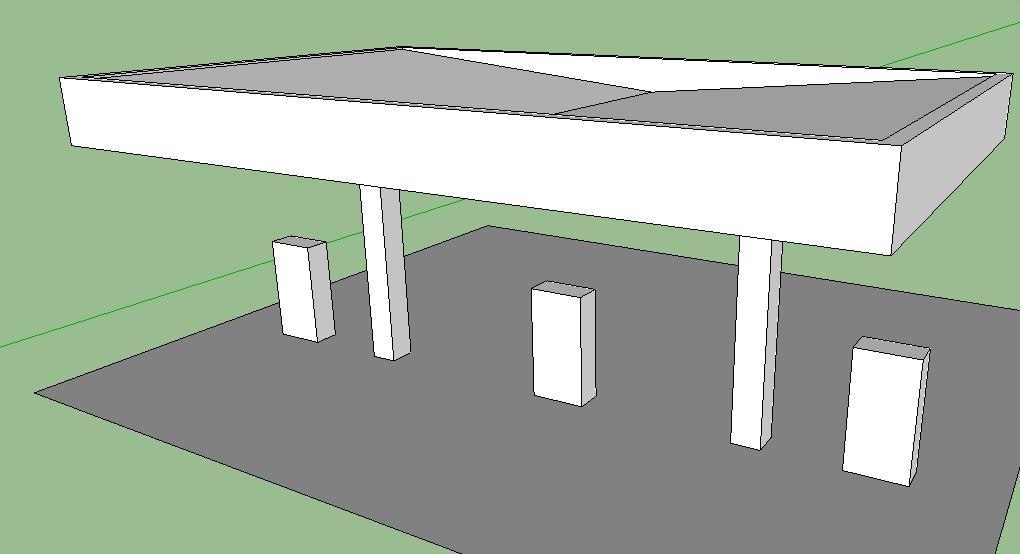

22 Współczynniki ciśnienia netto c p,net blokada przepływu wiatru pod wiatą

23 Współczynniki ciśnienia netto c p,net np. j = 0,18

24 Współczynniki ciśnienia netto c p,net przykładowy układ kombinacji obciążenia

25 Współczynniki ciśnienia netto c p,net

26 Współczynniki ciśnienia netto c p,net wiaty wielospadowe współczynnik redukcyjny dla sił i c p,net

27 Współczynniki ciśnienia netto c p,net attyki powierzchnię dzieli się na pola od krawędzi nawietrznej w zależności od proporcji długości do wysokości

28 Współczynniki ciśnienia netto c p,net dla ścian wolno stojących z e = h dla attyk z e = h + h p

29 Współczynniki ciśnienia i siły ciśnienia wewnętrznego i zewnętrznego budynki zamknięte ciśnienia netto tarcia siły aerodynamicznej (oporu aerodynamicznego) c f

30 Współczynniki siły aerodynamicznej c f stosuje się do: tablic (pkt ) elem. konstr. o przekroju prostokątnym (pkt. 7.6) elem. konstr. o przekroju z ostrymi narożami (pkt. 7.7) elem. konstr. o przekroju wielokąta foremnego (pkt. 7.8) walców kołowych (pkt i 7.9.3) kul (pkt. 7.10) kratownic i rusztowań (pkt. 7.11) flag (pkt. 7.12)

31 Współczynniki siły aerodynamicznej c f współczynnik siły aerodynamicznej (oporu aerodynamicznego) współczynnik konstrukcji lub elementu konstrukcyjnego pkt. 7 lub 8 Współczynnik siły określa całkowity efekt działania wiatru wraz z siłami tarcia (jeśli nie zostało to wykluczone)

32 Tablice wolnostojące - c f współczynniki siły (pkt ) dla: z g > h/4 z g < h/4 i b/h 1 c f = 1,8

33 Tablice wolnostojące - c f siła wypadkowa (prostopadła do tablicy) działa na wysokości środka tablicy na mimośrodzie poziomym e e = ± 0,25 b powierzchnia odniesienia A ref = b h

34 Tablice wolnostojące - c f dla z g < h/4 i b/h > 1 obliczenia jak dla ścian wolnostojących (bez prześwitu) pkt

35 Współczynniki siły aerodynamicznej c f Elementy o przekrojach prostokątnych (wz. 7.9)

36 Współczynniki siły aerodynamicznej c f przekroje prostokątne z ostrymi narożami y r = 1,0

37 Współczynniki siły aerodynamicznej c f przekroje prostokątne z zaokrąglonymi narożami y r rys można również stosować dla budynków o h/d > 5,0

38 Współczynniki siły aerodynamicznej c f y l pkt wsp. efektu końca dla elementów o swobodnym opływie końca wyznacza się w funkcji smukłości efektywnej l tabl. 7.16

39 Współczynniki siły aerodynamicznej c f

40 Współczynniki siły aerodynamicznej c f powierzchnia odniesienia A ref = l b wysokość odniesienia z e = największej wysokości przekroju nad poziomem terenu dla przekrojów d/b<0,2 należy zwiększyć c f o 25%

41 Współczynniki siły aerodynamicznej c f Elementy konstrukcyjne o ostrych krawędziach (wz. 7.11) dla elementów bez swobodnego opływu końców: c f = 2,0

42 Współczynniki siły aerodynamicznej c f A ref A ref,x = l b A ref,y = l d wysokość odniesienia z e = największej wysokości przekroju nad poziomem terenu

43 Obciążenie siłą skupioną siła skupiona (wz. 5.3) (wz. 5.4) gdzie:

44 Współczynniki ciśnienia i siły ciśnienia wewnętrznego i zewnętrznego budynki zamknięte ciśnienia netto tarcia c fr siły aerodynamicznej (oporu aerodynamicznego)

45 Współczynniki tarcia c fr można pominąć, gdy suma powierzchni równoległych do kierunku wiatru jest mniejsza niż 4-krotna suma powierzchni nawietrznej i zawietrznej is equal or less than 4 times jest co najmniej równe 4 krotnej

46 Współczynniki tarcia c fr gdy A boczna 4 (A naw +A zaw ) można nie uwzględniać sił tarcia A boczna A zaw A naw

47 Współczynniki tarcia c fr dla ścian, attyk i dachów

48 Współczynniki tarcia c fr dla ścian, attyk i dachów A fr całe powierzchnie boczne

49 Współczynniki tarcia c fr dla budynków A fr powierzchnie boczne oddalone od krawędzi nawietrznej o min.={2b, 4h} min.={2b, 4h}

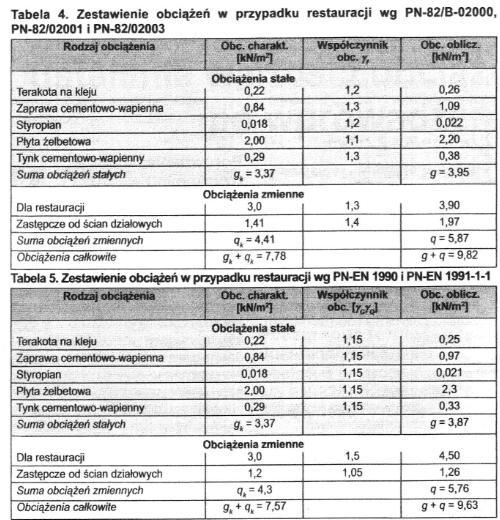

50 przykład - porównanie

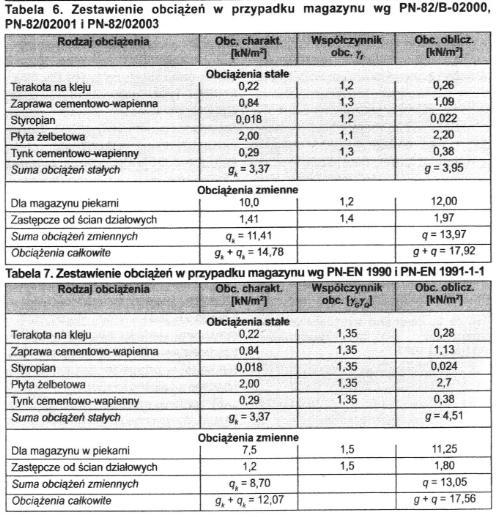

51 przykład - porównanie

52 Dziękuję za uwagę
