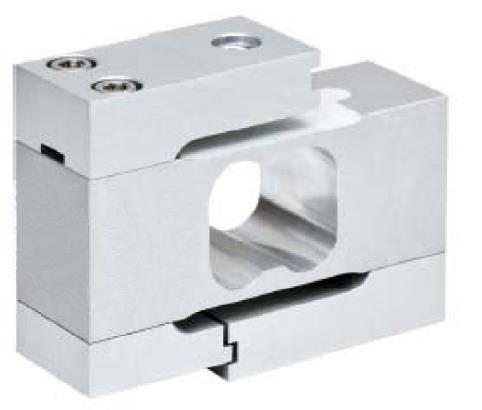

1 ТТ TECHNIKA TENSOMETRYCZNA Czujniki tensometryczne siłowe СТ3 Czujniki tensometryczne siłowe CT1 są przeznaczone do pomiaru sił i obciążeń w różnych dziedzinach inżynierii i przemysłu. Czujniki wykonane są w dwóch wersjach: z wyjściem analogowym lub cyfrowym (interfejs RS232, RS485, USB 2.0), Ethernet, i analogowe ( 5В, 10V lub 4 20mA) i mogą być bezpośrednio podłączone do komputera, mikrokontrolera lub do sieci komputerowej. Odpowiednie oprogramowanie jest zawarte w pakiecie. Oprogramowanie pozwala pracować jednocześnie z czterema czujnikami. Cechy konstrukcyjne: Nominalne obciążenie 10N 1000 kn klasa dokładności 0,1 wbudowany ADC wyjścia analogowe i cyfrowe stopień ochrony IP65 Załącznik schematu napięcia Skład Typ Pном., N СТ СТ СТ СТ СТ СТ СТ Rozmiary gabarytowe i instalacyjne, mm 3-m kabel Sygnal Typ: СТ kn S/N3751 Zasilacz Тyp А В С D E М СТ3-10 СТ ,4 25,4 М8 Ltd OOO , Minsk, ul. P. Brovki, Tel/faks ( ) , tel tilkom.pl@gmail.com

2 Dane techniczne 1 Parametry elektryczne i metrologiczne Siła nominalna N Granice podstawowego dopuszczalnego błędu, pomiaru nominalnego momentu obrotowego, w tym nieliniowości i histerezy, nie więcej niż % 0,1 Granice dodatkowego błędu dopuszczalnego w pomiarze nominalnego momentu obrotowego spowodowanego odejściem zera %/10 С 0,1 od zmiany temperatury otoczenia, nie więcej niż Klasa dokładności 0,2 Napięcie zasilania DC V Zużycie energii, nie więcej niż W 5 Parametry wyjścia analogowego (dekoder Т23) Nominalna częstotliwość wyjściowa podczas akcji pozytywnego nominalnego momentu obrotowego khz 15 Nominalna częstotliwość wyjściowa podczas akcji negatywnego nominalnego momentu obrotowego khz 5 Nominalna częstotliwość wyjściowa podczas akcji zerowego momentu obrotowego khz 10 Amplituda napięcia wyjściowego V 5 1 Kształt napięcia wyjściowego meander symmetryczny Odporność na obciążenia, nie mniej kohm 2 Parametry wyjścia analogowego (dekoder Т24) Nominalne napięcie wyjściowe podczas akcji pozytywnej siły nominalnej V +5 (+10) Nominalne napięcie wyjściowe podczas akcji negatywnej siły nominalnej V -5 (-10) Nominalne napięcie wyjściowe podczas akcji zerowej siły nominalnej V 0 Odporność na obciążenie elektryczne, nie mniej niż kohm 10 Zakres częstotliwości ścieżki elektrycznej na poziomie -1,5 db, nie mniej niż Hz Nierówności charakterystyki amplitudowo-częstotliwościowej w paśmie częstotliwości Hz, nie więcej niż db 0,1 Parametry wyjścia analogowego (dekoderт24/4 20mA) Sygnał wyjściowy prądu ma 4 20 Prąd wyjściowy odpowiada zerowemu obciążeniu ma 12 Prąd wyjściowy odpowiadający nominalnemu pozytywnemu 20 ma obciążeniu Prąd wyjściowy odpowiadający nominalnemu negatywnemu obciążeniu ma 4 Параметры цифрового выхода (декодер Т45) Interfejs USB 2.0 Szybkość przesyłania danych kbit/s 100 Częstotliwość próbkowania khz 5,0 Izolacja galwaniczna między wejściem sygnału i wyjściem jest Parametry wyjścia cyfrowego (dekoder Т42 lub Т46) Interfejs RS232 lub RS485 Protokół MODBUS RTU Szybkość przesyłania danych bodów od 2400 do Częstotliwość próbkowania khz 5,0 Kontrola parzystości jest Izolacja galwaniczna między wejściem sygnału i wyjściem jest

3 2. Parametry stabilności i siły względem klimatycznych i mechanicznych wpływów zewnętrznych Zakres temperatury otoczenia С Wilgotność względna nie większa niż % 95 w 35 С Ciśnenie atmosferyczne kpa ,7 ( mm Hg.) Dopuszczalny zakres temperatury otoczenia w pojemniku transportowym С Wilgotność względna w pojemniku transportowym, nie więcej niż % 95 w 30 С Dopuszczalna amplituda przyspieszenia drgań w zakresie Hz przez 1 godzinę m/s 2 40 Dopuszczalna liczba uderzeń z maksymalnym przyspieszeniem uderzeń 400 m / s2 i czas uderzenia do 10 ms 1000 Stopień ochrony według GOST IP65 3.Комплект поставки Czujnik tensometryczny siłowy СТ3 szt. 1 Dekoder cyfrowy T42 (gniazdo CP-50-73, kabel RS232 0,6m) szt. - Dekoder analogowy T24 (gniazdo CP-50-73, wtyczka TV3M) szt. - Dekoder cyfrowy T45 (gniazdo CP-50-73, kabel USB 2.0 0,6 m) szt. 1 Dekoder cyfrowy T46 (gniazdo CP-50-73, blok zacisków) szt. - Dekoder cyfrowy T37 (Ethernet) szt. 1 Sygnał kabla 5m szt. 1 Złącze zasilania (PC-4) szt. 1 Oprogramowanie «Transducer» ekz. 1 Instrukcja obsługi ekz. 1 Dekoder cyfrowy Т42, Т45, Т46. Rozmiary gabarytowe i instalacyjne, mm. A Т42/RS232 WEJSCIE A Typ: Т42 Т45/USB 2.0 Т46/RS485 Typ: Т45 Typ: Т46

4 Dekoder analogowy Т24. Rozmiary gabarytowe i instalacyjne, mm WYJSCIE WEJSCIE WYJSCIE Styk Obwyd 1 Moment obrotowy 2 Czestotliwosc obrotowa 3 Ogolny ТТ TYP: T24/5В S/N

5 Opcje połączenia czujnika tensometrycznego siłowego. 1. Schemat podłączenia czujnika do portu COM (RS232) komputera. Zrodlo zasilania V Porty COM Typ: СТ kn 3751 Kabel interfejsu RS232 Typ: Т32 Kabel sygnalowy PK50 2. Schemat podłączenia czujnika do wyświetlacza T40 (T41) Zrodlo zasilania V ТТ 0 FILTR TRYB WEJSCIE Wyswietlacz Т40 Kabel sygnalowy PK50

6 3. Schemat podłączenia czujnika do dekodera T24 (± 5V, ± 10V lub mA). Zrodlo zasilania V TYP: T24/5В S/N ТТ Kabel sygnalowy PK50 4. Plan okablowania do jednoczesnego korzystania z komputera i wyświetlacza (T40 lub T41). Rozgaleznik Zasilacz V Porty COM Kabel interfejsu RS232 Typ: Т32 Wyswietlacz Т41 Kabel sygnalowy

7 Typ: Т36 5. Schemat podłączenia czujnika do dekodera Т46 (RS485) Zasilacz V Kabel sygnalowy Tryb tranzytowy Tryb zakonczenia R 100 Ohm Typ: СТ кН B A B A B A B A Opornosc falowa 6. Schemat podłączenia czujników do komputera przez porty Т45(USB). Typ: Т35 Porty USB Typ: Т35 Kabel sygnalowy PK50 Typ: Т35 Kabel USB Typ: Т35 Zasilacz V, 1A

8 Dodatkowe wyposażenie Czujnik CT3 wyposażony jest w dekoder T45, który umożliwia podłączenie do komputera przez port USB. Jeśli konieczne jest użycie czujnika z sygnałem wyjściowym częstotliwości 10kHz 5kHz zaleca się użycie dekodera częstotliwości T23. Jeśli to konieczne, należy wyprowadzić analogowy sygnał wyjściowy ( 5В, 10V lub 4 20mA) zaleca się użycie dekodera analogowego T24. Jeśli konieczne jest użycie czujnika z interfejsem RS232, zaleca się użycie dekodera T42 z interfejsem RS485 - dekoderem T46. Aby zasilić czujniki CT3 energią elektryczną, można dostarczyć źródło prądu stałego (adapter sieciowy) o wartości V. Kabel o długości 5 m jest dostarczany w standardzie. W razie potrzeby można zamówić długość kabla. Aby wskazać zmierzoną siłę czujnika, zaleca się użycie wskaźnika T40 (metalowa obudowa), T41 (plastikowa obudowa) lub T50. Wyświetlacze mają funkcje uśredniania (filtrowania) sygnału pomiarowego, regulując "zero". Oprogramowanie Dostarczane w komplecie z czujnikiem oprogramowanie wykonane w postaci aplikacji w systemie Windows. Umożliwia monitorowanie procesu pomiaru, nagrywania i zapisywanie danych, wykonywanie regulacji przesunięcia "zera", obliczenie przekazywanych czujnikiem mechanicznym mocy, uśrednianie i filtrowanie sygnałów pomiarowych jednocześnie z czterech czujników. Interfejs programu posiada wskaźnik cyfrowy bieżącej wartości momentu obrotowego, prędkości obrotowej i mocy mechanicznej, a także oscyloskop cyfrowy do graficznego wyświetlania sygnałów pomiarowych w postaci wykresów funkcji czasu z możliwością powiększenia na osiach. Program umożliwia zapisywanie i wyświetlanie danych pomiarowych, zadawanie trybu zapisu, zarządzanie rozpoczęciem i zakończeniem pomiaru, wykonywanie szereg ustawień. Program posiada funkcję zapisu danych bez uśredniania z maksymalną prędkością dostarczania danych z czujnika, co pozwala wykonywanie badania procesów dynamicznych. W konstrukcji czujników przy dostawie mogą być wprowadzone zmiany, które nie są zawarte w tej ulotce. Zgodnie z technicznym zadaniem Klienta mogą być zaprojektowane i wyprodukowane oryginalne produkty z wymaganymi parametrami. Ltd OOO , Minsk, ul. P. Brovki, Tel/faks ( ) , tel tilkom.pl@gmail.com
