1 Daa wykonania projeku: 4 kwienia 2018 roku Nr archiwalny Projeku: RG/EL /2018 EGZEMPLARZ NR. 1 PROJEKT BUDOWLANY Część elekryczna INWESTYCJA: Ogrodzenie zakładu wzdłuż drogi nr 1.1 wraz z organizacją wejść i wyjść. OPRACOWANIE: - projek zasilania konenera porierni - projek zasilanie bram auomaycznych - projek serowanie sysemem bram oraz sysemu konroli - projek elewizji przemysłowej LOKALIZACJA: Nowy Sącz Węgierska 188 ZLECENIODAWCA: INWESTOR: WYKONAWCA: SGL Carbon Polska S.A Racibórz, ul. Piasowska 29 ZAKŁAD W NOWYM SĄCZU Nowy Sącz, ul. Węgierska 188. SGL Carbon Polska S.A Racibórz, ul. Piasowska 29 ZAKŁAD W NOWYM SĄCZU Nowy Sącz, ul. Węgierska 188. CST - Janicka Gancarczyk sp.j. ul. Sikorskiego Nowy Sącz ZESPÓŁ PROJEKTOWY: dr inż. Michał Radzik inż. Janusz Gancarczyk PROJEKTANT: mgr inż. Ryszard Filipek upr. bud. nr: GAS.834/A-4/81 Piecząka i podpis Projekana SPRAWDZAJĄCY: mgr inż. Jan Szkolnicki upr. bud. nr GT.III-1229/A-125/77 Piecząka i podpis Projekana

2 ZAKRES OPRACOWANIA 1. CZĘŚĆ FORMALNA KSEROKOPIE UPRAWNIEŃ BUDOWLANYCH, ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO MOIIB DANE OGÓLNE INWESTYCJI CHARAKTER INWESTYCJI INWESTOR UŻYTKOWNIK WYKONAWCA WŁAŚCICIEL OBIEKTU LOKALIZACJA OBIEKTU CHARAKTER OBIEKTU ZAKRES OPRACOWANIA OPIS TECHNICZNY PODSTAWA OPRACOWANIA... 5 PRZEDMIOT OPRACOWANIA ZAKRES... 5 DANE OGÓLNE ZASILANIA SYSTEMU... 5 BUDOWA PRZYŁĄCZA KABLOWEGO N/N WLZ DO KONTENERA ZASILANIE BRAM AUTOMATYCZNYCH... 5 ZABUDOWA KAMER TELEWIZJI PRZEMYSŁOWEJ... 6 PROWADZENIE KABLI SYGNAŁOWYCH ORAZ STEROWNICZYCH... 6 OCHRONA PRZECIWPORAŻENIOWA... 6 KANALIZACJA TECHNICZNA... 6 UZIEMIENIE OCHRONNE... 6 POMIARY ELEKTRYCZNE OBLICZENIA TECHNICZNE OBLICZENIE MOCY SZCZYTOWEJ ORAZ PRĄDU ZNAMIONOWEGO I ZWARCIOWEGO DLA RGK OBLICZENIE SPADKU NAPIĘCIA DLA KABLA WLZ OBLICZENIE MOCY SZCZYTOWEJ ORAZ PRĄDU ZNAMIONOWEGO DLA RGK OBLICZANIE SPADKU NAPIĘCIA DLA KABLA ZASILAJĄCEGO BRAMY ORAZ TV ZESTAWIENIE MATERIAŁOWE INFORMACJA BIOZ CZĘŚĆ RYSUNKOWA / ZAŁĄCZNIKI...10 Rys_01 - Rzu na mapie przebiegu ras kablowych oraz kanalizacji eleechnicznej skala 1:500 Rys_02 - Schema blokowy projekowanego sysemu Rys_03 - Schema ideowy, rozdzielni konenera z opisami Rys_04 - Jednokreskowy schema dla kabli elekrycznych nn e-mai: cs@cs.pl Srona 1

3 1. CZĘŚĆ FORMALNA 1.1 Kserokopie uprawnień budowlanych, zaświadczenia o przynależności do MOIIB e-mai: cs@cs.pl Srona 2

4 e-mai: Srona 3

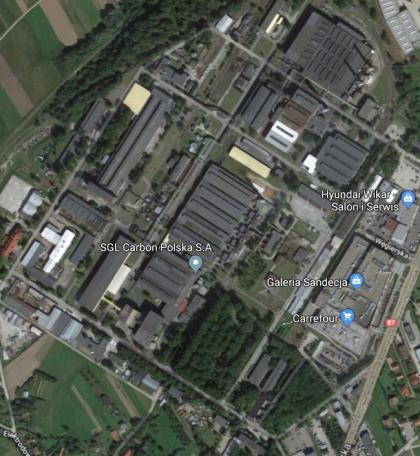

5 2. DANE OGÓLNE INWESTYCJI 2.1 Charaker inwesycji Celem inwesycji jes zabudowa nowego ogrodzenia wzdłuż drogi 1-1. W ramach zabudowy ogrodzenia zosanie zabudowany lekki konener echniczny, bramy auomayczne, sysem konroli przejścia oraz elewizja przemysłowa 2.2 Inwesor SGL Carbon Polska S.A Racibórz, ul. Piasowska 29 ZAKŁAD W NOWYM SĄCZU Nowy Sącz, ul. Węgierska Użykownik SGL Carbon Polska S.A Racibórz, ul. Piasowska 29 ZAKŁAD W NOWYM SĄCZU Nowy Sącz, ul. Węgierska Wykonawca SGL Carbon Polska S.A Racibórz, ul. Piasowska 29 ZAKŁAD W NOWYM SĄCZU Nowy Sącz, ul. Węgierska Właściciel obieku SGL Carbon Polska S.A Racibórz, ul. Piasowska 29 ZAKŁAD W NOWYM SĄCZU Nowy Sącz, ul. Węgierska Lokalizacja obieku SGL CARBON Nowy Sącz ul. Węgierska 188 Rysunek 1. Lokalizacja (źródło: Charaker obieku Obiek budowlany - Zakład produkcyjny e-mai: cs@cs.pl Srona 4

6 3. ZAKRES OPRACOWANIA OPIS TECHNICZNY 3.1 Podsawa opracowania Mapa wewnęrzna w skali 1:500 Wizja w erenie, przeprowadzone obmiary Zlecenie inwesora - koncepcja echniczna Obliczenia Normy 3.2 Przedmio opracowania zakres Przedmioem opracowania jes: Zabudowa kabla WLZ do konenera echnicznego nr 01 Zabudowa kabla do zasilania bram auomaycznych. Insalacja sysemu konroli dosępu. Insalacja kanalizacji eleechnicznej dla porzeb insalacji sysemu elewizji przemysłowej. Projek rozbudowy uziemienia ochronnego w na erenie posadowionego konenera Dane ogólne zasilania sysemu Przyłącz - Isniejąca rozdzielnia nn (Pole odpływu w rozdzielni głównej OPT3 ) Konener ypowy z zabudowaną insalacją elekryczną - Zaporzebowanie na moc 11 [kw] Zaporzebowanie na moc całkowią - 15 [kw] Napięcie - 3 fazowe 400 [V] Układ pomiarowy - nie wymagany. Zasilanie - 5 przewodowe - z rozdzielni OPT3 prowadzone częściowo w isniejącej kanalizacji oraz w na części odcinka w ziemi. Układ sieciowy TN-S Zasilanie bram auomaycznych - 1 fazowe 230 [V] Ochrona od porażeń - Samoczynne szybkie wyłączenie zasilania, połączenia wyrównawcze 3.4 Budowa przyłącza kablowego n/n WLZ do konenera 01 Konener zosanie zakupiony z wykonaną insalacją elekryczną, w zakresie oświelenia gniazd byowych oraz ogrzewania elekrycznego. Zaporzebowanie szczyowe na moc konenera wynosi 11 [kw]. Dla porzeb zasilania bram oraz urządzeń owarzyszących wyliczono zaporzebowanie na moc 4 [kw] Kabel WLZ przewidziany do zasilania konenera oraz urządzeń owarzyszących zosanie poprowadzony z przydzielonego pola odpływu w rozdzielni głównej OPT3. Przebieg rasy kabla zaprojekowano w części w isniejących energeycznych kanałach echnicznych a po ich zakończeniu do konenera należy kabel zabudować w wykopie ziemnym. Całość kabla WLZ należy prowadzić w rurze AROT Ø 50 mm. Przebieg rasy kabla pokazano na rysunku Zasilanie bram auomaycznych Dla porzeb zasilania bram auomaycznie owieranych zaprojekowano kabel ziemny ułożony wzdłuż ogrodzenia (w rurze AROT Ø 50 mm). Pobór zasilania bram zaprojekowano z pola odpływu rozdzielnicy zabudowanej w konenerze 01 (pole nr 3). Przebieg rasy kabla pokazano na rysunku 01. Przy każdej z bram auomaycznych są zaprojekowane szafy SZC RACK 19 IP55. Kabel zasilający należy doprowadzić kolejno do każdej z 2 szaf. W pierwszej szafie kabel należy połączyć i doprowadzić go do szafy nr 2. Na wyposażeniu szaf są zaprojekowane panele dysrybucji napięciowej WZ-PS3U z zabudowanymi złączkami z zaciskami śrubowymi RSC dla kabli o średnicy do 25 mm² oraz do 4 mm². Przedmioowy kabel zasilający łączyć na w/w wyposażeniu. Do zasilania napędów bram zasosować kabel YKY 3x2,5 mm², ułożony w e-mai: cs@cs.pl Srona 5

7 ziemi w rurze AROT Ø 50 mm. W ej samej rurze poprowadzić kable sygnałowe do serowania bramami YKY 3x1 mm². 3.6 Zabudowa kamer elewizji przemysłowej W ramach projeku należy wykonać monioring bram na bazie elewizji przemysłowej, kóry należy zinegrować z isniejącym sysemem monioringu na obiekcie. Kamery należy zabudować na projekowanym konenerze (porierni), słupach oświeleniowych oraz isniejących budynkach. Projek zakłada insalację 8 kamer IP. Kable sygnałowe do kamer należy prowadzić w nowo budowanej kanalizacji echnicznej. Wyjście kabla sygnałowego UTP żelowanego do kamer należy wykonać w mikrorurce o średnicy wewnęrznej Ø 24 mm. Zasilanie do kamer oraz kable opyczne należy zakończyć w nowo zabudowanych szafach eleechnicznych SCZ IP 55 sz 2. Kamery zasilane w echnologii POE po skręce UTP. Lokalizację kamer oraz szaf eleechnicznych pokazano na rysunku nr Prowadzenie kabli sygnałowych oraz serowniczych Na obiekcie zaprojekowano sysem serowania bramami auomaycznymi, konrolą dosępu, oraz elewizją przemysłową. Zabudowana część kanalizacji echnicznej pozwoli na prowadzenie przedmioowych kabli (kable opyczne oraz kable miedziane sygnałowe). Dobudowana kanalizacja zosanie połączona z isniejącą kanalizacją echniczną. Do serowania bramami zasosować kable YKY 3x1 [mm²]. Kable prowadzić w nowej kanalizacji oraz w wykopie w rurze AROT z konenera nr 01. Wyście kabla do serowania bramy wykonać z szafy SZC IP 55 w rurze AROT. Kable opyczne do obsługi elewizji przemysłowej oraz konroli dosępu należy ułożyć od budynku głównego (serwerowni) do poszczególnych punków dysrybucyjnych. Wszyskie kable opyczne jednomodowe 24 J 9/125. W ramach zapewnienia poprawnej pracy syemu należy zabudować w kanalizacji niżej wymienione kable opyczne łączące kolejno: Budynek główny serwerownia Konener poriernia 01 Budynek główny serwerownia proj. szafa SCZ eleechniczna 01 Budynek główny serwerownia proj. szafa SCZ eleechniczna Ochrona przeciwporażeniowa Jako sysem ochrony od porażeń prądem elekrycznym zaprojekowano: Szybkie wyłączenie zasilania Połączenia wyrównawcze Wyłącznik różnicowo-prądowy Wszyskie części przewodzące dosępne, należy podłączyć do przewodu ochronnego PE. Na obiekcie zabudowany jes układ sieciowy TN-S. W przewodzie neuralnym nie wolno umieszczać bezpiecznika ani jednobiegunowego wyłącznika. 3.9 Kanalizacja echniczna Przebieg kanalizacji echnicznej zaprojekowano wzdłuż linii ogrodzenia. Kanalizacja będzie wykonana z 3 rur polipropylenowych o średnicy Ø 110 [mm] (kanalizacja pierwona), przechodzących przez 13 sudni kablowych SK1.1. Wyjście kabli opycznych oraz sygnałowych do kamer wykonać w mikrorurkach o średnicy wewnęrznej Ø 22 [mm]. Przebieg kanalizacji pokazano na rysunku Uziemienie ochronne Pod konenerem należy wykonać ook uziemiający ułożony w ziemi na głębokości 70 cm w odległości 1 m od konenera. Ook wykonać z bednarki FeZn 4x35 mm. Złącze konrolno-pomiarowe zamonować na sysemowym elemencie konenera. W konenerze zamonować GSW pod rozdzielnicą i połączyć ją przewodem (zielono-żółym) LgY 25mm² z złączem konrolno-pomiarowym uziemienia ochronnego Pomiary elekryczne Po wykonaniu insalacji należy wykonać komple pomiarów elekrycznych dla: e-mai: cs@cs.pl Srona 6

8 Nowo wybudowanego przyłącza elekrycznego WLZ do konenera. Nowo wybudowanego kabla do bram przesuwnych auomaycznie Wewnęrznej insalacji elekrycznej w konenerze - wszyskie obwody. Pomiar rezysancji uziemienia ochronnego 4. OBLICZENIA TECHNICZNE 4.1 Obliczenie mocy szczyowej oraz prądu znamionowego i zwarciowego dla RGK1 Z uwagi na rodzaj urządzeń radiowych do obliczeń przyjęo cosφ= 0,97 P szcz = 15 [kw] In = P szcz 3 U cos φ = = 22,35 [A] 1, ,97 Prąd zwarciowy w rozdzielni głównej RGK-1 R l = l γ s = = 0,211 [Ω] - rezysancja projekowanej linii kablowej WLZ R T = [Ω] - rezysancja ransformaora odniesiona do napięcia 0,4 [kv] X T = [Ω] - reakancja indukcyjna ransformaora odniesiona do napięcia 0,4 [kv] I z = U R l + R T + X = 400 = 1,795 [ka] T 0, , , Obliczenie spadku napięcia dla kabla WLZ Obliczenie spadku napięcia na odcinku Rozdzielnia główna OPT3 - rozdzielnica w konenerze nr 01 ( RGK1) ΔU% = 100 P l γ S U n 2 = = 1,98 [%] jes < 3% warunek spełniony Z powyższych obliczeń wynika, że kable YKY 5x25 [mm²] pozwalają na uzyskanie dopuszczalnego spadku napięcia zgodnie z obowiązującymi przepisami. 4.3 Obliczenie mocy szczyowej oraz prądu znamionowego dla RGK1 Z uwagi na rodzaj urządzeń radiowych do obliczeń przyjęo cosφ= 0,97 P szczy = 2,5 [kw] przyjęo z wyliczeń obwodów In = P szcz U nf cos φ = ,97 = 11,2[A] 4.4 Obliczanie spadku napięcia dla kabla zasilającego bramy oraz TV Obliczenie spadku napięcia na odcinku RGK1 (konener) najdalsza brama auomayczna nr 4 ΔU% = 200 P l 2 γ S U nf = = 2,5 [%] jes < 3% warunek spełniony ² Z powyższych obliczeń wynika, że kabel YKY 3x25 [mm²] pozwala na uzyskanie dopuszczalnego spadku napięcia zgodnie z obowiązującymi przepisami. e-mai: cs@cs.pl Srona 7

9 4.5 Zesawienie maeriałowe Aparay elekryczne Rozdzielnica Konener _01 / nr rozdzielnicy RGK1 lp. Nazwa elemenu Typ Producen jm ilość Nr obwodu Elemen wyposażenia rozdzielnicy 1 Wyłączniki nadprądowy 3-bieg CLS6-C32/3-DP EATON sz 1 OPT3 2 Rozłącznik główny izolacyjny EATON sz Wyłączniki nadprądowy 1-bieg CLS6-B10/3-DP EATON sz Wyłączniki nadprądowy 1-bieg CLS6-B10-DP EATON sz 3 7, 10, 11 5 Wyłączniki nadprądowy 1-bieg CLS6-B16-DP EATON sz 2 8, 9 6 Dioda LED zielona U=230V moc. przód M22-LED230-G EATON sz Wyłączniki nadprądowy 1-bieg CLS6-B25-DP EATON sz Wyłącznik różnicowoprądowy 4-bieg EATON sz Wyłączniki nadprądowy 3-bieg CLS6-B16/3-DP EATON sz Rozdzielnica naynkowa IP 30, z wypos. BP-O-600/7-C EATON sz Zamek z kluczykiem, BPZ-LOCK BPZ-LOCK EATON sz Złączki z zaciskami śrubowymi RSC do 25 mm² sz 10 1, 4 13 Złączki z zaciskami śrubowymi RSC do 4 mm² sz 15 **** Obudowa zewnęrzna SZC IP 55 19" nr 01 1 Wyłączniki nadprądowy 1-bieg CLS6-B10-DP EATON sz 2 **** 2 Wyłączniki nadprądowy 1-bieg CLS6-B16-DP EATON sz 1 **** 3 Złączki z zaciskami śrubowymi RSC do 25 mm² PHOENIX sz 3 **** 4 Złączki z zaciskami śrubowymi RSC do 4 mm² PHOENIX sz 8 **** 5 Panel dysrybucyjny napięcia wyposażony WZ-PS3U ZPAS sz 1 **** 6 SZC IP 55 - Zewnęrzna obudowa 19 calowa ypu RACK 16U RADIOLEX sz 1 **** 7 Obudowa zewnęrzna SZC IP 55 19" nr 02 1 Wyłączniki nadprądowy 1-bieg CLS6-B10-DP EATON sz 2 **** 2 Wyłączniki nadprądowy 1-bieg CLS6-B16-DP EATON sz 1 **** 3 Złączki z zaciskami śrubowymi RSC do 25 mm² PHOENIX sz 6 **** 4 Złączki z zaciskami śrubowymi RSC do 4 mm² PHOENIX sz 8 **** 5 Panel dysrybucyjny napięcia wyposażony WZ-PS3U ZPAS sz 1 **** 6 SZC IP 55 - Zewnęrzna obudowa 19 calowa ypu RACK 16U RADIOLEX sz 1 **** Kable elekroenergeyczne / maeriały pomocnicze Zesawienie kabli energeycznych maeriały pomocnicze lp yp kabla jm ilość 1 YKY 5x25 mm 2 m YKY 3x25 mm 2 m YKY 3x1 mm 2 m YKY 3x2,5 mm 2 m 70 5 LgY 25 mm² (zielono/żóły) m 4 6 YDY 3x1,5 mm 2 m 25 7 YDY 5x2,5 mm 2 m 40 8 Rura AROT Ø 5 mm m 40 9 Taśma odznaczeniowa niebieska m Bednarka ocynkowana FeZn 3 x 35 mm m Mikrorurka Ø 20 mm m maeriały pomocnicze kpl 1 e-mai: cs@cs.pl Srona 8

10 Konrola dosępu szlabany lp Kod produku Opis produku ilość 1 FOBOS RCP Z RORamiona opadające 2 M3BAR 3 Kolumna FOTO Kołowró rójramienny. Przeznaczony do współpracy z sysemami RC. Dwukierunkowy, posiada układ procesorowy serujący urządzeniem. Wykonanie obudowy sal nierdzewna OH18N9 szlifowana. Elekromechaniczne domykanie ramion kołowrou, pikogramy LED. Cena kołowrou uwzględnia: dwa rejesraory RCP (+ możliwość rejesracji w rybie służbowym), z ransmisją RS422/LAN, dwa czyniki zbliżeniowe Mifare + Blueooh, zasilacz akumulaorowy 12V, zasilacz kołowrou. Wyświelacze oraz przyciski funkcyjne (w ym: do rejesracji służbowych) zinegrowane z pokrywą kołowrou. Rejesraory oraz czyniki zamonowane wewnąrz obudowy kołowrou. Monaż zasilaczy poza kołowroem. Szlaban Nice M3BAR - czas owarcia 1,5 sek. Jednoska cenralna dla ramienia do 3m: mooredukor, obudowa, cenrala serująca, uchwy do mocowania ramienia owalnego, kowy i płya podsawy do monażu. Ramię XBA15 (69x92x3150mm), liswy ochronne XBA13, nalepka osrzegawcza WA10 (24sz.), oświelenie LED XBA4 ("wąż" LED - 4m), moduł lampy sygnalizacyjnej XBA7, fookomórka h = 0,5m (jeden komple) Kolumna pod fookomórkę h=0,5m 4 Depozyor Depozyor kar 1 sz. 5 SD-2600/LAN Serownik z zasilaczem w mealowej obudowie obsługujący do 4 czyników z komunikacją z PC, inerfejs TCP/IP (Moxa), UFH - serowanie szlabanami 6 IO-2600 Moduł I/O do serownika SD-2600, Mifare, rejesracja w rybie służbowym 1 sz. 7 IO-2600 Moduł I/O do serownika SD-2600, Mifare, serowanie szlabanem "rowerowym" 1 sz. 8 IO-2600 Moduł I/O do serownika SD-2600, Mifare, serowanie jednym kołowroem nr 1 - ylko pracownicy 1 sz. 9 SD- 660D/MAX LANKołowró Serownik w mealowej obudowie obsługujący 2 czyniki z komunikacją z PC, inerfejs TCP/IP (Wizne)( uprawnień, zdarzeń), serowanie kołowroem dwusronnym, ACK, Mifare, podłączenie do serowania kołowroem 2 - pracownicy oraz goście, współpraca z depozyorem ASR-805M Czynik kar zbliżeniowych Mifare do współpracy ze serownikiem KD lub rejesraorem RCP - wersja z 10 4 sz. BT blueooh 11 Maser Czynik UHF 4 wyjścia przekaźnikowe, 4 wyjścia Wiegand - 4 wejścia anenowe 1 sz. 12 Anena A24 Anena do czynika Maser01, max odległość odczyu 8m, polaryzacja kołowa, do zasosowania wewnąrz i na zewnąrz 13 Mocowanie Mocowanie aneny UHF 2 sz. 14 Słupek ASR Słupek do monażu czyników ASR (rejesracja w rybie służbowym) 2 sz. 15 Zasilacz 12V DC3,5A 17Ah Zasilacz 12V sabilizowany z podrzymaniem akumulaorowym 17 Ah - PSIUNI3 16 Przycisk Przycisk owarcia szlabanów ypu "grzybek" (owarcie dla przejazdu sraż pożarnej) 1 sz. 17 UniKD Plus Licencja na kolejne sanowisko programu UniKD - moduł "Goście" 1 sz. PASR-900 Czynik do personalizacji kar Mifare Classic oraz Mifare Plus w programie KD lub RCP, podłączenie na 18 1 sz. USB por USB 19 Kara UHF&Mifare Kara zbliżeniowa UHF MHz & Mifare 13,56MHz (z nadrukowanym numerem) - ILOŚĆ DO USTALENIA 2 sz. 3 kpl 3 sz. 1 sz. 1 sz. 2 sz. 1 sz. sz. Kanalizacja eleechniczna Kanalizacja kablowa / eleechniczna lp Nazwa elemenu Model Producen jm ilość 1 Rury osłonowe RPP - kanalizacja pierwona RPP 110x5,0 EUROTEL m Sudnia kablowa SK1.1 ( komplena z pokrywami ) (1,1 /06/0,75) m sz 13 3 Maeriały pomocnicze kpl 1 e-mai: cs@cs.pl Srona 9

11 Telewizja przemysłowa Telewizja przemysłowa lp Nazwa elemenu jm ilość 1 KAMERA IP DH-IPC-HFW2431RP-ZS- IRE6-4.0 Mpx mm - MOTOZOOM DAHUA sz 8 2 Kabel świałowodowy 24j 9/125 mb Panel świałowodowy kompleny wyposażony ( SC/APC) 24J do szafy RACK 19" sz 4 4 Panel świałowodowy kompleny wyposażony ( SC/APC) 48J do szafy RACK 19" sz 1 5 Skręka żelowana UTP mb Konwerer allied elesis AT-MC103XL sz 16 7 Maeriały insalacyjne i urządzenia pomocnicze kpl Informacja BIOZ W zakresie zadania należy zrealizować: Wykonanie kanalizacji eleechnicznej Wykonanie WLZ do projekowanego konenera. Zabudowę kabla zasilającego bramy Wykonanie elewizji przemysłowej Wykonanie konroli dosępu Zaciągnięcie kabli opycznych oraz sygnałowych do kanalizacji eleechnicznej Połączenie oraz uruchomienie całości sysemu Wykonanie kompleu pomiarów elekrycznych. Informacje BIOZ Prace prowadzone pod napięciem zasilania 400 [V] (możliwość porażenia). Wykopy prowadzone przy liniach sn oraz nn Prace insalacyjne, drogi kablowe - możliwość uszkodzenia isniejących insalacji. Całość prac należy wykonać zgodnie z obowiązującymi normami oraz przepisami BHP. Plan BIOZ Wszyskie wykonywane prace mogą wykonywać osoby posiadające akualne badania lekarskie, predyspozycje do pracy na wysokości, przeszkolenie w zakresie prowadzenia prac Wszelkie prace przy urządzeniach elekrycznych mogą wykonywać jedynie pracownicy posiadający odpowiednie uprawnienia SEP oraz wiedzę i przeszkolenie BHP. Wszyskie użye maeriały oraz pozosałe elemeny sysemu powinny być zaoparzone w aesy wywórni. 5. Część rysunkowa / załączniki Rys_01 - Rzu na mapie przebiegu ras kablowych oraz kanalizacji eleechnicznej skala 1:500 Rys_02 - Schema blokowy projekowanego sysemu Rys_03 - Schema ideowy, rozdzielni konenera z opisami Rys_04 - Jednokreskowy schema dla kabli elekrycznych nn... Piecząka i podpis Projekana e-mai: cs@cs.pl Srona 10

12 ZAŁĄCZNIKI DO PROJEKTU Do projeku nr RG/EL /2018 e-mai: Srona 11

13 vide szkicn364 vide szkicn170 vide szkicn509' k- 1 vide szkicn217 LEGENDA: Kabel elekryczny WLZ vide szkicn548 vide szkicn365 vide szkic603.4 kabel zasilania bram vide szkicn341 vide szkicn229 vide szkicn337 vide szkicn346 vide szkicn341 do pomiaru 4g-4 nadziemny Kanalizacja echniczna vide szkicn345 vide szkicn336 vide szkicn353 vide szkicn344 vide szkicn335 vide szkicn354 vide szkicn348 vide szkicn350 vide szkicn w -2.07w vide szkicn282 do 286 vide szkicn531 vide szkicn352 vide szkicn246 Uziemienie ookowe vide szkicn353 vide szkicn523 vide szkicn245 vide szkicn584 vide szkic N116 vide szkicn352 vide szkicn523 vide szkicn531 Sudnia kablowa vide szkicn163 vide szkicn315 vide szkicn326 vide szkicn328 vide szkicn618 vide szkicn366 Szafa eleechniczna vide szkic N w vide szkicn433 vide szkicn493 vide szkicn w vide szkicn597 vide szkicn319 vide szkicn597 vide szkic N410 vide szkicn362 vide szkicn354 vide szkicn343 vide szkicn437 vide szkicn436'443 vide szkicn588 vide szkicn349 vide szkicn348 vide szkicn339 vide szkicn338 vide szkicn354 nk i be lci e vide szkic N396 ka vide szkicn364 vide szkicn365 kabel-50 kabel-30 PCV200 PCV200 vide szkicn341 vide szkicn364 vide szkicn163 vide szkicn471 vide szkicn470 vide szkicn579 vide szkic N425 vide szkicn469 vide szkicn483 vide szkicn584 vide szkic N423 vide szkicn457 vide szkicn446 vide szkicn445 vide szkicn523 vide szkicn229 vide szkicn320 vide szkicn580 vide szkicn427 vide szkic N426 vide szkicn359 vide szkicn63 e-3 vide szkicn340 vide szkic N424 vide szkicn581 3e-2 2e-4 vide szkicn457 vide szkic N397 e vide szkicn291 e vide szkicn468 vide szkicn464'465 vide szkic N d c-1 vide szkicn461 vide szkic N379 vide szkic N356 vide szkicn466 vide szkic N527 vide szkic N400 proj. ook uziemienia FeZn 3x35 mm vide szkicn584 vide szkicn463 vide szkicn445 proj. wysepka drogowa szkicn63 25 II 06 proj. szlaban - przejazd vide szkic N507 vide szkicn486 proj. czyniki kar vide szkicn582 3 vide szkicn proj. nowy wjazd na plac manewrowy z drogi C 3 vide szkicn521 vide szkic N410 proj. konener_ proj. brama przesuwna auomayczna yp bramy:pi proj. koska brukowa So=6000[mm] 5 vide szkicn430 proj. brama przesuwna vide szkicn yp bramy: PI B_04 vide szkicn proj. brama przesuwna auomayczna yp bramy:pi95 yp bramy: PI130 So=9000[mm] Ho={do usalenia} So=7200[mm] Ho={do usalenia} So=6000[mm] vide szkicn343 Brama przesuwna 11 vide szkicn467 vide szkicn B_05 10 proj. parking na proj. kabel WLZ OPT3 - Konener_01 vide szkicn452 B_01 03 vide szkic 368' B_06 15 vide szkicn63 proj. brama przesuwna B_ proj. kanalizacja eleechniczna 01 vide szkic N380 proj. ogrodzenie sysemowe B_02 vide szkicn291 proj. brama przesuwna granica ok 2 m od drogi 19 calowa ypu RACK _02 19 calowa ypu RACK _01 yp bramy: PI95 So=12000[mm] Ho={do usalenia} vide szkic N375 vide szkic N107 vide szkicn346 vide szkicn65 vide szkicn os w rurka -50 vide szkicn237 vide szkicn114-50? vide szkic N380 vide szkicn484 vide szkic N d vide szkicn483 vide szkic N406 vide szkicn114 vide szkic N372 vide szkic N394 vide szkic N395 vide szkic N398 vide szkic N409 vide szkic N601 vide szkicn477 CST OBIEKT: ul. Sikorskiego 2-4 INWESTOR: vide szkicn473 LOKALIZACJA: ELEKTRYCZNE - rzu poziomy na pmapie przebiegu ras STADIUM: vide szkicn483 vide szkicn460 PRZEDMIOT RYS.: vide szkic N406 Projekan: upr. Bud: GAS.834/A-4/81 PROJEKT BUDOWLANY: Przebiek ras kablowych, kanalizacji eleechnicznej Daa Skala Nr rys. 16 kwienia : Podpis projekana

14 Rozdzielnia Główna OPT3 proj. konener_01 Isniejąca rozdzielnia SN M Rozdzielnia isniejąca nn proj. kabel WLZ YKY5x25 mm aparay elekryczne obsługujące koener Szafa RACK 19" proj. kable UTP żelowane proj. kabel zasilający szafy YKY3x25 mm proj. kable UTP żelowane Kamery IP Kamery IP Budynek głowny Serwerownia brama nr 05 brama nr 01 proj. kable opyczne 24j 9/125 UWAGI: Panel dysrybucji napięcia wyposażony w złączki z zaciskami śrubowymi RSC dla kabli o średnicy do 25 mm² oraz do 4 mm² proj. kabel zasilający YKY3x25 mm proj. kabel do serowania bramami proj. Zewnęrzna obudowa SZC IP calowa ypu RACK. Wyposażona w panel dysrybucji napięcia WZ-PS3U CST Spółka Jawna Nowy Sącz ul. Sikorskiego 2-4 OBIEKT: INWESTOR: SGL Carbon S.A. Zakład w Nowym Sączu ul. Węgierska 188 SGL Carbon S.A Racibórz ul. Piasowska 29 Zespół projekowy: LOKALIZACJA: Nowy Sącz, ul. Węgierska 188 dr. inż. Michał Radzik inż. Janusz Gancarczyk STADIUM: ELEKTRYCZNE - Zasilanie Konenera oraz bram auomaycznych Schema blokowy sysemu zasilania, oraz srowania sysemami TV PRZEDMIOT RYS.: przemysłowej, konrola dosępu Projekan: Daa Skala Nr rys. Podpis projekana mgr inż. Ryszard Filipek PROJEKT upr. Bud: GAS.834/A-4/81 BUDOWLANY: 13 kwienia 2018 B/S 02

15 PROJ. ROZDZIELNICA KONTENER RGK1 KONTENER _01 L1 L2 L3 N IS-100/4 nr. obw. 1 CLS6- B10/3-DP nr obw. 2 CLS6-B25-DP CLS6-B16/3-DP CLS6-B10-DP CLS6-B16-DP CLS6-B16-DP CLS6-B10-DP CLS6-B10-DP CFI6-40/4/003-DE +Z-HK nr. obw. 5 X1 X2 X3 3xZ-EL/G230 nr. obw. 3 PE Odbiorniki Zasilanie szaf RACK Grzejnik elekryczny Oświelenie pomieszczenia Gniazda byowe Gniazda byowe Zasilanie urz. akywnych Zasilanie szlabanów Przewód YKY 5x25 mm² YDY 5x4mm² YDY3x1,5 mm² YDY 3x2,5 mm² YDY 3x2,5 mm² YKY 3x2,5 mm² YKY 3x2,5 mm² Moc 2,5 [kw] 2,5 kw 1 kw 3 kw 3 kw 2 kw 1,5 kw nr obwodu proj. WLZ. kabel YKY 5x25 [mm ²] dojście WLZ z rozdzielni głównej OPT3 Zespół projekowy: CST Spółka Jawna Nowy Sącz ul. Sikorskiego 2-4 dr. inż. Michał Radzik inż. Janusz Gancarczyk OBIEKT: INWESTOR: LOKALIZACJA: STADIUM: SGL Carbon S.A. Zakład w Nowym Sączu ul. Węgierska 188 SGL Carbon S.A Racibórz ul. Piasowska Nowy Sącz, ul. Węgierska 188 ELEKTRYCZNE - Zasilanie Konenera oraz bram auomaycznych PRZEDMIOT RYS.: Schema ideowy - ablica rozdzielcza konener 01 Projekan: Daa Skala Nr rys. Podpis projekana mgr inż. Ryszard Filipek PROJEKT upr. Bud: GAS.834/A-4/81 BUDOWLANY: 13 kwienia 2018 B/S 03

16 proj. kabel WLZ YKY 5x25 mm is. rozdzielnia nn / OPT3 CLS6-B32/3-DP Rozdzelnia konener 01 IS-100/4 konener 01 szyna wyposażona złączki z zaciskami śrubowymi RSC dla kabli o średnicy do 25 mm² oraz do 4 mm. Monaż w rozdzielnicy konenera proj. konsola z włącznikami szlabanów oraz bram proj. szafa RACK 19" w konenerze 01 CLS6-B25-DP 2 x YKY 3x1 mm² szafa SZC IP 55 19" nr 01 proj. panel dysrybucji napięcia wyposażony w złączki z zaciskami śrubowymi RSC dla kabli o średnicy do 25 mm² oraz do 4 mm² proj. kabel zsilający szafy YKY 3x25 mm CLS6-B16-DP CLS6-B10-DP YKY 3x2,5 mm² YKY 3x2,5 mm² proj. zasilanie bramy 01 proj. zasilanie urządzęń akywnych CLS6-B10-DP Rezerwa YKY 3x1 mm² proj. kabel do wyserowania bram proj. panel dysrybucji napięcia wyposażony w złączki z zaciskami śrubowymi RSC dla kabli o średnicy do 25 mm² oraz do 4 mm² szafa SZC IP 55 19" nr 02 CLS6-B16-DP YKY 3x2,5 mm² proj. zasilanie bramy 05 CLS6-B10-DP YKY 3x2,5 mm² proj. zasilanie urządzęń akywnych CLS6-B10-DP Rezerwa YKY 3x1 mm² proj. kabel do wyserowania bram Zespół projekowy: CST Spółka Jawna Nowy Sącz ul. Sikorskiego 2-4 OBIEKT: INWESTOR: LOKALIZACJA: SGL Carbon S.A. Zakład w Nowym Sączu ul. Węgierska 188 SGL Carbon S.A Racibórz ul. Piasowska Nowy Sącz, ul. Węgierska 188 dr. inż. Michał Radzik inż. Janusz Gancarczyk STADIUM: ELEKTRYCZNE - Zasilanie Konenera oraz bram auomaycznych Schema ideowy jednokreskowy zasilania koneneraoraz pzosałych PRZEDMIOT RYS.: sysemów Projekan: Daa Skala Nr rys. Podpis projekana mgr inż. Ryszard Filipek PROJEKT upr. Bud: GAS.834/A-4/81 BUDOWLANY: 16 kwienia 2018 B/S 03
