wyporowa pompa śrubowa HSP transport cieczy lepkich, osadów i ścieków

Transkrypt

1 wyporowa pompa śrubowa HSP transport cieczy lepkich, osadów i ścieków

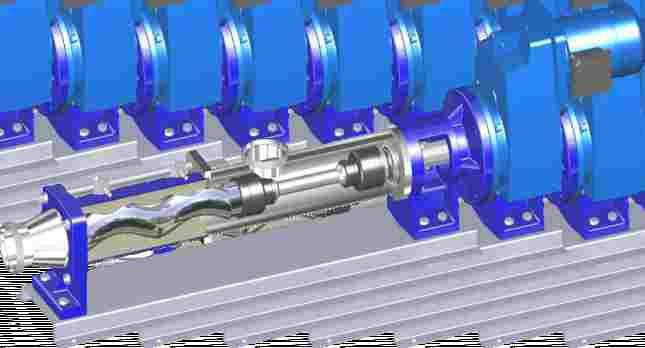

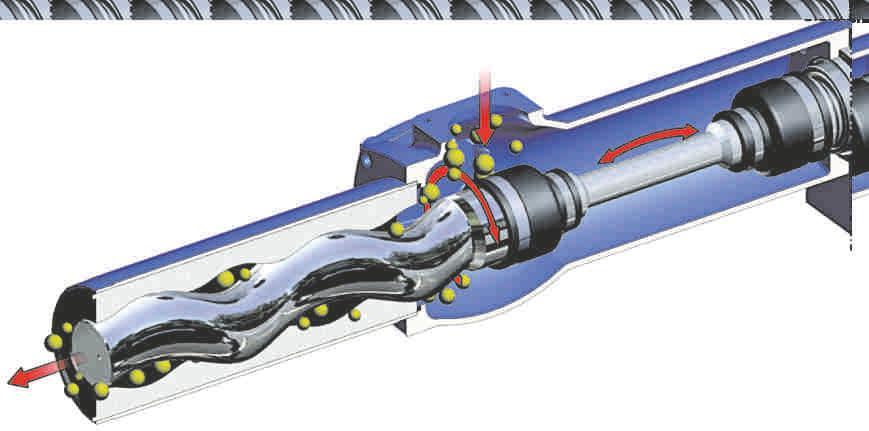

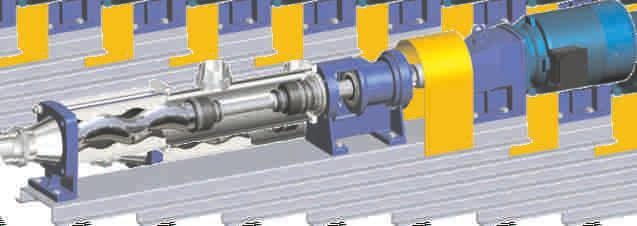

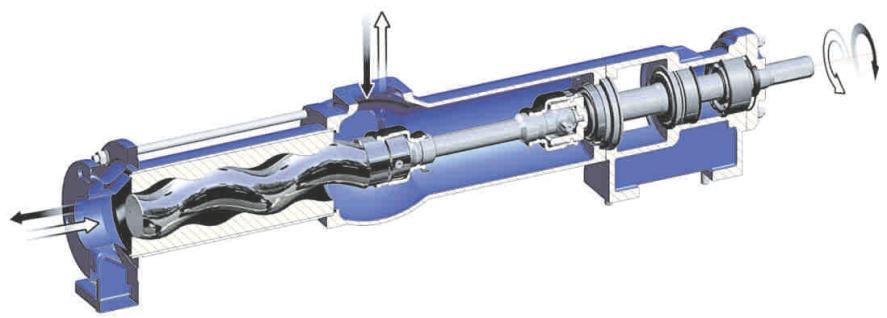

2 wyporowa pompa śrubowa HSP Pompy śrubowe /zwane także ślimakowymi/ są bezzaworowymi rotacyjnymi pompami wyporowymi. Główne elementy pompy: ruchoma część zwana RETOREM oraz część stała zwana STATOREM. Rotor, zazwyczaj stalowy, jest elementem o kształcie śruby z wydłużonym skokiem oraz głębokim nacięciem. Stator przeważnie wykonany jest z elastycznego elastomeru. Wewnętrzna część statora ma kształt podwójnej śruby. Podczas obrotów rotora wewnątrz statora powstają przesuwające się ruchem spiralnym wzdłuż osi pompy przestrzenie, którymi transportowane jest pompowane medium. Mimośrodowy ruch rotora możliwy jest dzięki zastosowaniu dwóch połączeń przegubowych. Medium przechodzące przez stator transportowane jest przy pomocy rotora od króćca ssawnego do króćca tłocznego, przy czym kierunek transportu medium zależny jest od kierunku obrotów pompy, natomiast wydajność zależy od prędkości obrotowej retora charakterystyka - równomierny, bezpulsacyjny przepływ cieczy - wysoka zdolność samozasysania - pompowanie cieczy o bardzo dużej lepkości i gęstości - przepływ cieczy proporcjonalny do prędkości obrotowej - odwracalność kierunku przepływu - ciśnienie tłoczenia uzależnione od ilości stopni użytego retora - możliwość pompowania niejednorodnych produktów /ciecze zawierające gaz, części stałe, abrazyjne/ - duża odporność abrazyjna - brak uszkodzenia struktury pompowanych materiałów - konstrukcja bezzaworowa 3 - możliwość precyzyjnego dozowania 4 - wydajność niezależna od ciśnienia tłoczenia - prosta konstrukcja retor 2. stator 3. połączenie przegubowe 4. kierunek przepływu - 2 -

3 zastosowania wyporowa pompa śrubowa HSP przeładunek - dozowanie - transport przemysł spożywczy- pulpy, przeciery, sosy, mleko i jego przetwory, oleje, mielone mięso, masa lodowa przemysł gorzelniczy - zaciery, syropy, brzeczka przemysł kosmetyczny - mydło, detergenty, pasty, kremy, mydło ochrona środowiska - osady, szlamy, flokulanty rolnictwo - pasza dla zwierząt, odchody przemysł petrochemiczny - ropa, paliwa, parafina, uszlachetniacze przemysł chemiczny - pigmenty, farby, żywice klasyfikacja - seria HSP - pompy śrubowe z wyprowadzonym wolnym wałem / montaż z napędem za pomocą elastycznego sprzęgła, całość na podstawie/ - pompa śrubowa połączona bezpośrednio z napędem /monoblokowa/ - M konfiguracje typoszereg HSP - pompa jednostopniowa 80HSP - kruciec tłoczny DN 80 HSP2S - pompa dwustopniowa 100HSP - kruciec tłoczny DN 100 sp - korpus ze stali nierdzewnej 125HSP - kruciec tłoczny DN 125 ps - z podajnikiem ślimakowym DM - dławica mechaniczna DS - dławica sznurowa RCH - retor chromowany RN - retor nierdzewny stator RK - rotor kwasoodporny materiał max temp VITON 180 O C EPDM 120 napędy C NBR 90 O C - motoreduktor z silnikiem elektrycznym - przekładnia pasowa z silnikiem - silnik hydrauliczny SBR CSM 90 O C 70 O C - 3 -

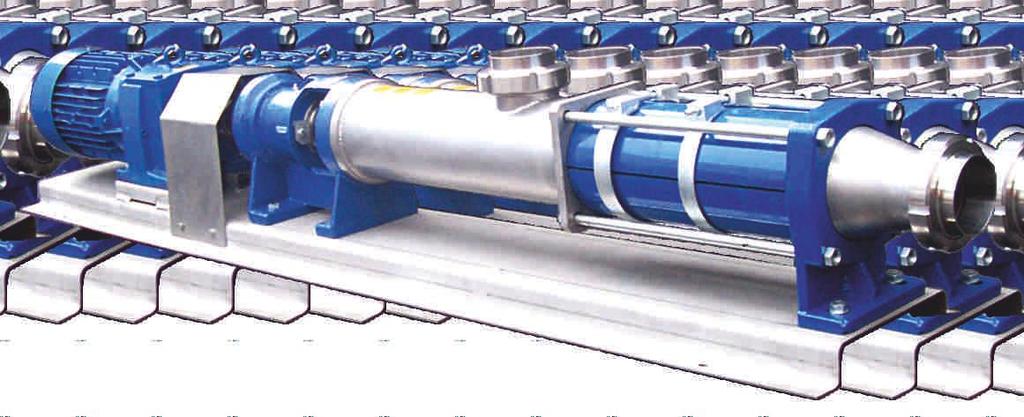

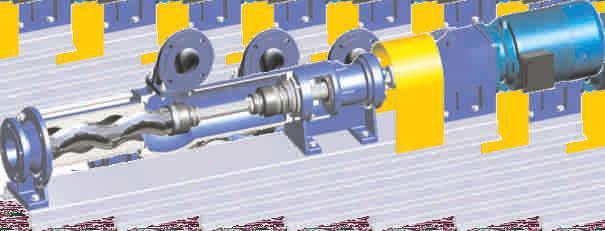

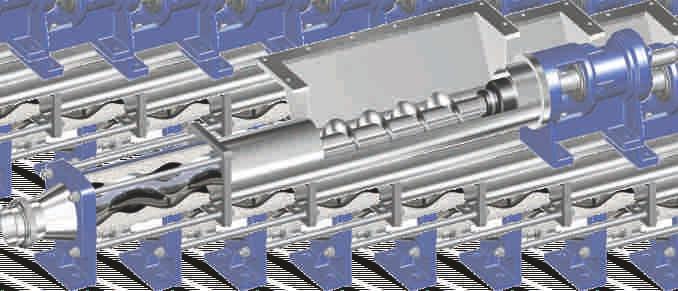

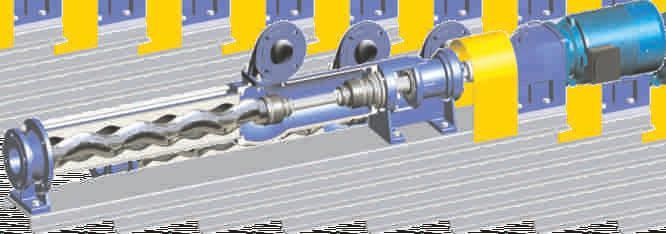

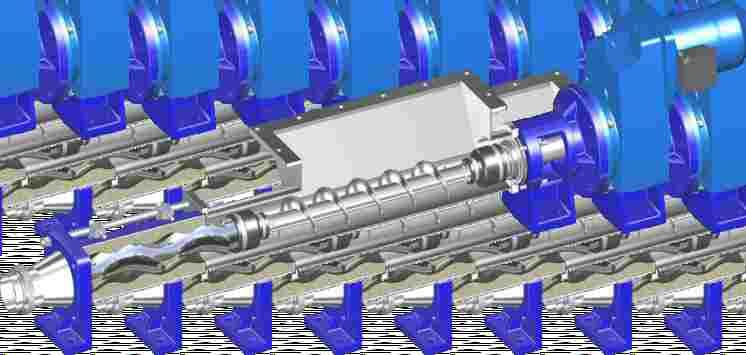

4 wyporowa pompa śrubowa HSP pompa jednostopniowa HSP pompa dwustopniowa HSP2S pompa z korpusem ze stali nierdzewnej HSPsp pompa z podajnikiem ślimakowym HSPps pompa z korpusem ze stali nierdzewnej HSPMsp pompa z podajnikiem ślimakowym HSPMps - 4 -

5 wydajność pomp 80/100/125HSP wyporowa pompa śrubowa HSP Q (m /h) Vgm (m/s) 1,0 1,0 2,0 2,0 1,5 1,5 3,5 3,5 3,0 3,0 2,5 2,5 HSP125 HSP100 0,75 0, ,5 0,5 HSP ,5 0,4 0,3 charakterystyka dla wody Q=f(n) obroty n (min-1) różnica ciśnień p [bar] 20 P [kw] Charakterystyka dla wody P=f(n) n [1/min] ciecze o wysokiej lepkości zawierające części stałe ciecze o średniej lepkości zawierające części stałe ciecze o małej lepkości nie zawierające części stałych - 5 -

6 - 6 -

7 - 7 -

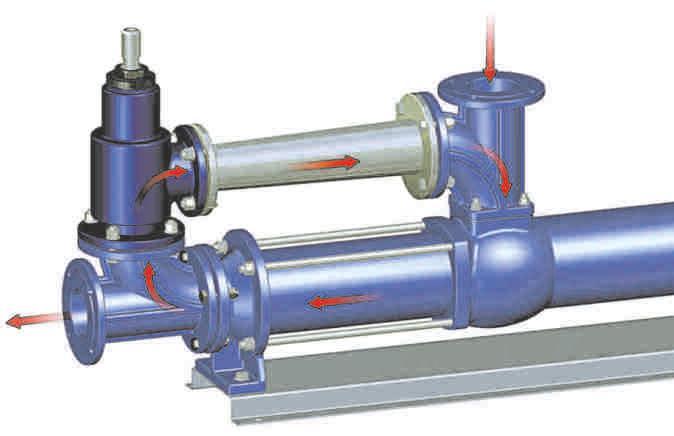

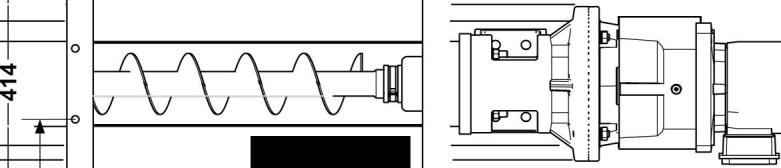

8 - 8 -

9 - 9 -

10 wyporowa pompa śrubowa HSP wyposażenie dodatkowe detekcja suchobiegu - zapobiega uszkodzeniu statora wówczas gdy następuje praca bez pompowanej cieczy. Jeśli brakuje medium elastomerowy stator na skutek tarcia przegrzewa się, co może doprowadzić do jego całkowitego zniszczenia. W celu zabezpieczenia statora przed przegrzaniem, montowany jest czujnik termiczny połączony z panelem zasilająco - sterującym. zabezpieczenie nadciśnieniowe - zabezpieczenie przed zniszczeniem pompy bądź instalacji spowodowanym wzrostem ciśnienia na odcinku tłocznym. W celu zredukowania nadciśnienia instaluję się zawór nadciśnieniowy, który otwiera się po przekroczeniu przez pompę z góry ustalonego ciśnienia odprowadzając ciecz do króćca pompy - pełni rolę zaworu obejściowego /by-pass/. Możliwe jest również zastosowanie elektronicznego czujnika ciśnienia. szafa sterująca - w zależności od potrzeb może być wyposażona we wszelkiego rodzaju wyłączniki, zabezpieczenia, programatory, sterowniki, moduły GSM, przepływomierze, itp. W celu płynnej regulacji obrotów możliwe jest również wyposażenie pompy w falownik. szafa sterująca zabezpieczenie nadciśnieniowe

11 wyporowa pompa śrubowa HSP Wyporowe pompy śrubowe serii HSP znajdują zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i precyzja. Prosta, bezzaworowa konstrukcja pomp serii HSP zapewnia wysoką kulturę pracy przy niskich kosztach. Bezzaworowa konstrukcja, możliwość zmiany kierunku przepływu medium oraz proporcjonalność przepływu do prędkości obrotowej to niepodważalne zalety produkowanych przez nas pomp. Duża efektywność działania przy jednoczesnej uniwersalności zastosowania sprawia, że sięga się po nie w wielu różnych branżach przemysłu. Produkowane przez nas pompy śrubowe wykorzystywane są między innymi w przemyśle chemicznym, spożywczym, petrochemicznym, biochemicznym, papierniczym, tłuszczowym, w rolnictwie i ochronie środowiska. Pompy serii HSP w całości produkowane są w Polsce. Używane do produkcji pomp materiały wysokiej jakości zwiększają ich żywotność, bezawaryjność i wysoką kulturę pracy. Zapewniamy pełny serwis, jak i doradztwo. Istnieje również możliwość zaprojektowania nowych systemów przenoszenia w oparciu o nasze produkty, jak i dostosowanie istniejących systemów do naszych produktów. Dział handlowy Dariusz Nawrocki tel nawrocki@koma-brzeg.pl

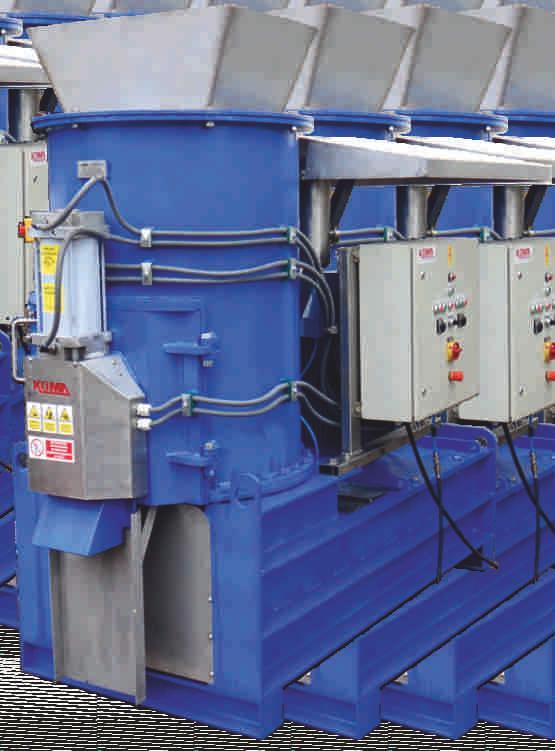

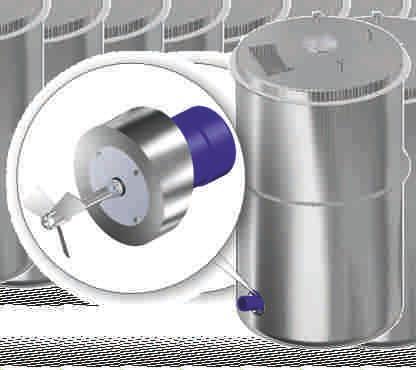

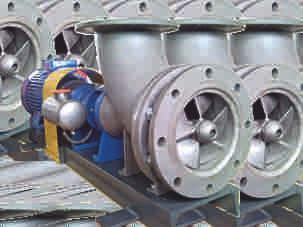

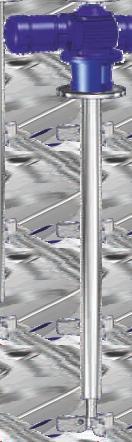

12 mieszadło śmigłowe MMS ZAPOZNAJ SIĘ Z NASZĄ OFERTĄ NA mieszadło śmigłowe MWP-ASBVL2 mieszadło śmigłowe MWS-ASBVL2 pompa z napędem hydraulicznym 3SFHP pompa z napędem hydraulicznym 150PZMHP mieszadło śmigłowe składane bezpodporowe MBP śluza kurzowa SPK01 pompa śmigłowa PS200 rozdrabniacz łańcuchowy KCI Wszystkie wykonane u nas urządzenia posiadają gwarancję oraz serwis. Zapewniamy również części zamienne, fachowe doradztwo oraz pomoc w przystosowaniu zakupionych u nas urządzeń do istniejących instalacji. przeziernik rurowy / latarka / sza a poboru próbek przenośnik wstęgowy PWE

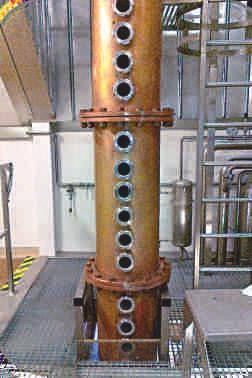

13 kolumna destylacyjna serii KD wymienniki płaszczowo - rurowe wymienniki wwz miedziane alembiki modułowe Wykonujemy kolumny destylacyjne, wymienniki ciepła, zbiorniki, mieszalniki. Projektujemy systemy odwadniania i ratyfikacji, systemy wymiany ciepła, instalacje wyparne. Modernizujemy i remontujemy urządzenia destylacyjne. Projektujemy i wykonujemy systemy na indywidualne zamówienie. Oferujemy profesjonalną pomoc oraz doradztwo na każdym etapie procesu. kolumna destylacyjna serii 400
