Zehnder Bora Aparat grzewczo wentylacyjny Dokumentacja techniczna

Transkrypt

1 Zehnder Bora Aparat grzewczo wentylacyjny Dokumentacja techniczna Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze Dokumentacja techniczna Zehnder Bora

2 Zehnder wszystko dla komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia Ogrzewanie, chłodzenie, świeże i czyste powietrze: niezależnie od tego, czego potrzeba, aby stworzyć komfortowy, zdrowy i energooszczędny klimat pomieszczenia: firma Zehnder spełni każde oczekiwanie. Szeroka i przejrzysta oferta firmy Zehnder obejmuje produkty dostosowane do każdego obiektu, bez względu na to, czy jest to obiekt prywatny czy publiczny, nowe budownictwo czy obiekty modernizowane. Również w kwestii serwisu firma Zehnder jest always around you. Ogrzewanie Firma Zehnder jest znana nie tylko z grzejników dekoracyjnych, lecz oferuje również systemy grzewcze dostępne we wszystkich kształtach i rozmiarach, począwszy od promienników sufitowych, po pompy ciepła z wbudowaną centralą wentylacyjną. Grzejniki dekoracyjne Kompaktowa centrala energetyczna z wbudowaną pompą ciepła Systemy ogrzewania i chłodzenia sufitowego System komfortowej wentylacji pomieszczeń z odzyskiem ciepła Grzejniki dekoracyjne Zehnder Chłodzenie Firma Zehnder oferuje przemyślane rozwiązania również w zakresie chłodzenia pomieszczeń. Obejmują one zarówno systemy chłodzenia sufitowego, jak również system komfortowej wentylacji pomieszczeń z dystrybucją schłodzonego świeżego powietrza. Systemy ogrzewania i chłodzenia sufitowego Kompaktowa centrala energetyczna z pompą ciepła i obwodem solanki System komfortowej wentylacji pomieszczeń z gruntowym wymiennikiem ciepła do schładzania świeżego powietrza Systemy ogrzewania i chłodzenia sufitowego Zehnder

3 Świeże powietrze Świeże powietrze grupa produktów firmy Zehnder również z długoletnią tradycją. Zehnder Comfosystems oferuje komfortową wentylację pomieszczeń z rekuperacją ciepła, przeznaczoną do domów jedno- i wielorodzinnych, obiektów nowych, jak i modernizowanych. System komfortowej wentylacji pomieszczeń Kompaktowa centrala energetyczna z wbudowanym urządzeniem wentylacyjnym Zehnder Comfosystems Czyste powietrze Czyste powietrze w obiektach szczególnie narażonych na kurz zapewnia system filtracji powietrza Zehnder Clean Air Solutions. Natomiast w budynkach mieszkalnych szkodliwe substancje zostają wyfiltrowane przy zastosowaniu systemu komfortowej wentylacji pomieszczeń Zehnder Comfosystems. System komfortowej wentylacji z wbudowanym filtrem świeżego powietrza Kompaktowa centrala energetyczna z wbudowanym filtrem świeżego powietrza Systemy filtracji powietrza Zehnder Clean Air Solutions Dokumentacja Zehnder techniczna always Zehnder around Bora you

4

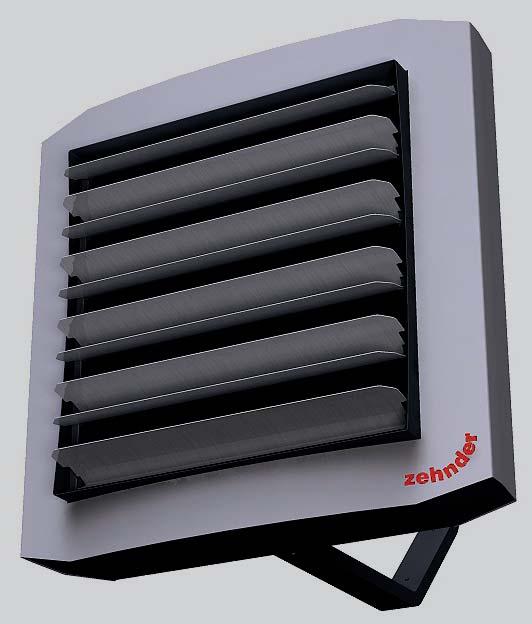

5 Zehnder Bora. Aparat grzewczo wentylacyjny. Chcąc sprostać rosnącym wymaganiom architektów i inwestorów w zakresie estetyki wyposażenia wnętrz, firma Zehnder Polska zaprojektowała dla Państwa nowoczesne i niezwykle atrakcyjne pod względem wzorniczym aparaty grzewczo-wentylacyjne Zehnder Bora. Przeznaczone są one do ogrzewania i wentylacji pomieszczeń o średniej i dużej kubaturze, takich jak hale magazynowe i produkcyjne, obiekty handlowe, sale sportowe, hangary, a także salony samochodowe i ekspozycyjne. Podczas projektowania poświęciliśmy szczególnie dużo uwagi wyglądowi aparatu, nie zapominając przy tym o tak ważnych jego cechach jak ekonomiczna eksploatacja i funkcjonalność. Udało nam się to osiągnąć proponując Państwu w standardowym wyposażeniu urządzenia żaluzje indukcyjne, których główną zaletą jest zwiększenie efektywności ogrzewania i tym samym obniżenie jego kosztów eksploatacji. Oprócz tego urządzenie cechuje niezwykle mała masa całkowita oraz wyjątkowo niski poziom szumów. Te efekty są wynikiem zastosowania w konstrukcji aparatów Zehnder Bora bardzo lekkich i trwałych materiałów, takich jak wysokiej jakości tworzywa sztuczne i aluminium, odpornych nawet na ciężkie warunki pracy panujące w przemyśle. Wykonany z aluminium front obudowy jest pokryty trwałym lakierem proszkowym, nadającym urządzeniu niezwykle atrakcyjny wygląd. Zastosowanie 6 Typy urządzenia 6 Główne wymiary 7 Dane techniczne 8 Możliwe sposoby montażu 10 Podłączenie instalacji wodnej 12 Schematy podłączenia 12 Akcesoria 13 Dokumentacja techniczna Zehnder Bora 5

6 1. Zastosowanie Aparaty grzewczo wentylacyjne Zehnder Bora tworzą zdecentralizowany system ogrzewania. Są one zasilane wodą grzewczą, która oddając ciepło, za pośrednictwem wymiennika ciepła, podgrzewa powietrze w pomieszczeniu. Służą do ogrzewania obiektów o dużych kubaturach budownictwa ogólnego i przemysłowego, budynków użyteczności publicznej itp. Aparaty grzewczo - wentylacyjne przeznaczone są do pracy wewnątrz pomieszczeń o maksymalnym zapyleniu powietrza 0,3g/m 3 oraz temperaturze od 5 o C do 60 o C. Z powodzeniem stosować je można do zasilania wodą grzewczą o maksymalnej temperaturze 95 C, która przepływając przez wydajny, miedziano-aluminiowy wymiennik ciepła podgrzewa strumień powietrza przetłaczanego przez wysokiej jakości wentylator firmy ebm-papst, charakteryzujący się najwyższą niezawodnością i niewielkim poborem prądu. Zastosowane podzespoły gwarantują użytkownikom aparatów Zehnder Bora pełen komfort, wynikający zarówno z ich ekonomicznej eksploatacji jak i wieloletniej, bezawaryjnej pracy systemu grzewczego. 2. Typy urządzenia W ofercie znajduje się 6 jednostek aparatów grzewczo wentylacyjnych Zehnder Bora Aparaty grzewczo-wentylacyjne z żaluzją indukcyjną: BORA 1R-IND-K (lub B) BORA 2R-IND-K (lub B) BORA 3R-IND-K (lub B) Aparaty grzewczo-wentylacyjne ze standardową kierownicą powietrza: BORA 1R-NORM-K (lub B) BORA 2R-NORM-K (lub B) BORA 3R-NORM-K (lub B) K konsola montażowa zamawiana jako opcja, na życzenie klienta B bez konsoli Aparaty grzewczo-wentylacyjne są standardowo wyposażone w żaluzję indukcyjną [rys. 1]. Jednak na życzenie klienta mogą one posiadać standardową kierownicę powietrza [rys. 2]. Ponadto możliwe jest wyposażenie aparatów grzewczo wentylacyjnych w komorę mieszania: BORA MB-F3 (czyli komora mieszania z filtrem klasy F3) MB komora mieszania (tzw. mixing box) 6

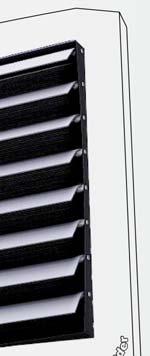

7 Rys. 1 Żaluzja indukcyjna odpowiedni kształt łopatek, wykonanych z anodowanego aluminium, zapewnia bardziej uregulowany przepływ strumienia powietrza oraz jego większą prędkość wylotową, dzięki czemu znacząco zwiększa się zasięg strumienia nawiewanego powietrza. Żaluzja indukcyjna powoduje intensywne wymieszanie na wylocie aparatu ciepłego, nawiewanego strumienia powietrza z chłodniejszym powietrzem z pomieszczenia. Dzięki temu obniża się temperatura strumienia nawiewanego powietrza, a tym samym zwiększa się jego zasięg, szczególnie przy wysokich temperaturach czynnika grzewczego. Zastosowanie żaluzji indukcyjnej zapobiega gromadzeniu się pod stropem warstw ciepłego powietrza, a tym samym przyczynia się do obniżenia kosztów ogrzewania. Żaluzja indukcyjna posiada mechanizm sprzęgający, który umożliwia jednoczesną nastawę kąta nachylenia wszystkich łopatek. Rys. 2 Standardowa kierownica powietrza każda łopatka regulowana jest niezależnie, płynna regulacja kąta pochylenia, pozwala na dowolne ukierunkowanie strumienia powietrza. 3. Główne wymiary Rys. 3 Wymiary gabarytowe aparatu grzewczo wentylacyjnego Zehnder Bora Dokumentacja techniczna Zehnder Bora 7

8 4. Dane techniczne W poniższych tabelach znajdują się szczegółowe dane techniczne dla różnych parametrów zasilania i powrotu z podziałem na poszczególne jednostki Zehnder Bora. BORA 1R BORA 2R BORA 3R V = 3900 m 3 /h V = 3700 m 3 /h V = 3500 m 3 /h T i P T L Δp Q T i P T L Δp Q T i P T L Δp Q [ o C] [kw] [ o C] [kpa] [m 3 /h] [ o C] [kw] [ o C] [kpa] [m 3 /h] [ o C] [kw] [ o C] [kpa] [m 3 /h] T HVL / T HRL = 90 / 70 o C T HVL / T HRL = 80 / 60 o C T HVL / T HRL = 70 / 50 o C 0 23,0 17,5 9,8 1, ,3 34,0 13,6 1, ,4 47,5 23,3 2, ,5 21,5 8,6 0, ,6 36,5 12,0 1, ,9 49,5 20,7 2, ,0 25,0 7,5 0, ,9 39,5 10,6 1, ,4 51,5 18,3 2, ,4 26,5 7,3 0, ,8 40,5 10,0 1, ,0 52,0 17,4 2, ,5 29,0 6,5 0, ,2 42,0 9,2 1, ,9 53,5 16,0 2, ,6 31,0 6,0 0, ,6 43,5 8,4 1, ,8 54,5 14,7 1, ,9 32,7 5,6 0, ,5 44,5 7,9 1, ,4 55,0 13,9 1, ,6 15,0 7,4 0, ,3 29,0 10,5 1, ,7 41,0 18,2 2, ,1 18,5 6,4 0, ,5 32,0 9,1 1, ,1 43,0 15,8 1, ,6 22,5 5,4 0, ,8 34,5 7,8 1, ,6 45,0 13,7 1, ,9 24,0 5,1 0, ,7 35,5 7,3 1, ,2 45,5 12,8 1, ,0 26,5 4,6 0, ,0 37,0 6,6 1, ,1 47,0 11,6 1, ,1 28,5 4,1 0, ,4 39,0 5,9 1, ,9 48,0 10,5 1, ,5 30,0 3,7 0, ,3 40,0 5,5 1, ,5 48,5 9,7 1, ,1 12,5 5,3 0, ,2 24,0 7,7 1, ,9 34,5 13,5 1, ,6 16,0 4,4 0, ,4 27,0 6,5 1, ,3 36,5 11,5 1, ,1 20,0 3,6 0, ,6 29,5 5,3 1, ,8 38,5 9,6 1, ,4 21,5 3,3 0, ,5 31,0 4,9 1, ,3 39,0 8,9 1, ,5 23,5 2,9 0, ,8 32,5 4,3 0, ,2 40,0 7,8 1, ,6 26,0 2,5 0, ,1 34,0 3,7 0, ,0 41,5 6,8 1, ,9 27,5 2,2 0, ,0 35,0 3,4 0, ,6 42,0 6,2 1,16 BORA 1R BORA 2R BORA 3R V = 3900 m 3 /h V = 3700 m 3 /h V = 3500 m 3 /h T HVL / T HRL = 60 / 40 o C T HVL / T HRL = 55 / 45 o C T HVL / T HRL = 55 / 35 o C 0 12,6 9,6 3,5 0, ,0 19,0 5,6 1, ,0 28,0 9,5 1, ,0 13,5 2,8 0, ,2 22,0 4,5 0, ,4 30,0 7,7 1, ,5 17,0 2,1 0, ,3 24,5 3,4 0, ,8 31,5 6,1 1, ,8 18,5 1,8 0, ,2 25,5 3,1 0, ,3 32,5 5,5 1, ,8 21,0 1,5 0, ,5 27,0 2,5 0, ,1 33,5 4,6 0, ,8 23,0 1,2 0, ,7 29,0 2,1 0, ,9 34,5 3,8 0, ,1 24,5 1,0 0, ,6 30,0 1,8 0, ,3 35,0 3,3 0, ,4 11,0 15,6 1, ,4 21,0 23,3 2, ,9 29,5 36,9 3, ,8 14,5 12,7 1, ,6 24,0 19,0 2, ,4 31,5 30,3 2, ,3 18,5 10,0 0, ,8 26,5 15,1 1, ,8 33,5 24,4 2, ,7 20,0 9,0 0, ,7 27,5 13,7 1, ,4 34,0 22,1 2, ,7 22,5 7,6 0, ,0 29,0 11,6 1, ,3 35,5 19,0 2, ,8 24,5 6,3 0, ,3 31,0 9,7 1, ,1 36,5 16,0 1, ,1 26,0 5,5 0, ,2 32,0 8,5 1, ,7 37,0 14,2 1, ,8 8,0 2,7 0, ,8 16,5 4,4 0, ,1 24,5 7,6 1,26 5 9,2 12,0 2,0 0, ,0 19,5 3,4 0, ,4 26,5 6,0 1, ,6 15,5 1,4 0, ,1 22,0 2,5 0, ,7 28,0 4,5 0, ,9 17,0 1,2 0, ,0 23,0 2,2 0, ,2 29,0 4,0 0, ,8 19,5 0,9 0, ,2 24,5 1,7 0, ,9 30,0 3,2 0, ,7 21,5 0,6 0, ,3 26,0 1,3 0, ,6 31,0 2,5 0, ,6 22,5 0,4 0, ,1 27,0 1,0 0, ,0 31,5 2,1 0,61 8

9 WENTYLATOR BORA 1R BORA 2R BORA 3R Maks. strumień przepływu powietrza 3900 m 3 /h 3700 m 3 /h 3500 m 3 /h Rodzaj wentylatora osiowy, jednofazowy, prądu zmiennego Pobór mocy 280 W Pobór prądu 1,2 A Poziom ciśnienia akustycznego* 51 db(a) Stopień ochrony IP / klasa izolacji IP 54 / F Zasilanie 230 V / 50 Hz WYMIENNIK CIEPŁA BORA 1R BORA 2R BORA 3R Typ wymiennika / ilość rzędów Cu-Al, jednorzędowy (oznaczenie 1R) Cu-Al, dwurzędowy (oznaczenie 2R) Cu-Al, trzyrzędowy (oznaczenie 3R) Nominalna moc grzewcza** 16,6 kw 30,8 kw 41,6 kw Przyrost temperatury powietrza (ΔT)** 12,5 K 24,5 K 35 K Przyłącze ¾ Maksymalne ciśnienie robocze 1,6 MPa Maksymalna temperatura wody grzewczej 95 o C KONSTRUKCJA BORA 1R BORA 2R BORA 3R Rodzaj obudowy aluminium + tworzywo sztuczne Masa urządzenia 15 kg 16,7 kg 18,1 kg Masa urządzenia napełnionego wodą 16 kg 18,7 kg 20,8 kg * Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia. ** Przy maksymalnym przepływie strumienia powietrza, temp. czynnika grzewczego 80/60 o C, temp. powietrza na wlocie do urządzenia + 10 o C. Dokumentacja techniczna Zehnder Bora 9

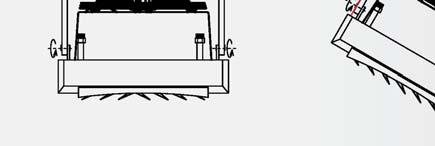

10 5. Możliwe sposoby montażu Aparaty grzewczo - wentylacyjne Zehnder Bora mogą być montowane do przegród pionowych i poziomych w dowolnej pozycji. Konsola montażowa (wyposażenie opcjonalne) umożliwia montaż urządzenia równolegle, pod kątem 30 o lub 45 o do przegród poziomych, pionowych oraz do wąskich filarów. Konsola umożliwia obrót urządzenia wokół jej miejsc łączenia z urządzeniem. Podczas montażu należy zachować minimalne odległości od przegród opisane szczegółowo w instrukcji montażowej. 10

11 zehnder bora 1R zehnder bora 2R BORA 1R-IND BORA 2R-IND BORA 1R-NORM BORA 2R-NORM zehnder bora 3R BORA 3R-IND BORA 3R-NORM Zasięg poziomy strumienia izotermicznego przy prędkości granicznej 0,2m/s. Dokumentacja techniczna Zehnder Bora 11

12 6. Podłączenie instalacji wodnej Aparaty grzewczo - wentylacyjne Zehnder Bora standardowo wykonane są z podejściem hydraulicznym z lewej strony 1 (patrząc od przodu urządzenia). Urządzenia mogą być również montowane obrócone o 180 o, tak by króćce znajdowały się z prawej strony urządzenia. Po obróceniu urządzenia należy również obrócić kierownice powietrza. Należy pamiętać, że standardowo aparat grzewczo wentylacyjny przewidziany jest do podłączania wymiennika w tzw. sposób przeciwprądowy i przy takiej konfiguracji pracować będzie ze swą maksymalną wydajnością. Rozwiązanie takie uzyskujemy przy normalnym, lewostronnym podłączeniu do króćców hydraulicznych, gdzie dolny zasila urządzenie wodą grzewczą, a górny ją odprowadza. W przypadku obrócenia urządzenia o 180o zalecane jest zachowanie tego samego sposobu podłączenia, czyli zasilanie do górnego, a powrót do dolnego króćca. Niezastosowanie się do tego zalecenia, czyli podłączenie urządzenia w sposób współprądowy, spowoduje stratę mocy grzewczej o około 2% w stosunku do mocy nominalnej. 7. Schematy podłączenia 12

13 8. Akcesoria Do instalacji aparatów grzewczo - wentylacyjnych Zehnder Bora zalecane są następujące akcesoria: symbol opis Zawór dwudrogowy z siłownikiem: Zawory VM Stopień ochrony: IP 44 Napięcie zasilania: V / Hz Maksymalna temperatura czynnika: +130 o C Maks. ciśnienie robocze: 1,6MPa Kvs: 5,0 Przyłącze: ¾ Czas otwarcia: 3 min Montaż: na zasilaniu nagrzewnicy czynnikiem grzewczym Zawór trójdrogowy z siłownikiem VC Stopień ochrony: IP 40 Napięcie zasilania: V 50/60 Hz Maksymalna temperatura czynnika: +95 o C Maksymalne ciśnienie robocze: 2 MPa Kvs: 7,0 Przyłącze: ¾ Czas przebiegu: 7 s Montaż: na zasilaniu nagrzewnicy czynnikiem grzewczym Z-RT10 Termostat pomieszczeniowy Stopień ochrony: IP 30 Zakres temperatury pracy: o C Obciążalność styków: indukcyjne 3 A, rezystancyjne 10 A Montaż: natynkowy Termostat pomieszczeniowy Stopień ochrony: IP 55 termostaty Z-RT15 Z-RT20 Termostat pomieszczeniowy programowalny Stopień ochrony: IP30 Źródło zasilania: baterie 2x1,5V AA Zakres temperatury pracy: o C Obciążalność styków: indukcyjne 2A, rezystancyjne 5A Montaż: natynkowy Dokumentacja techniczna Zehnder Bora 13

14 Bezstopniowy regulator obrotów REG ECO 1,5 Stopień ochrony: IP 20 Napięcie zasilania: 230 V / 50 Hz Zakres temperatury pracy: o C Maksymalna moc obciążenia: 350 W Maksymalny prąd ciągły pracy: 1,5 A Maksymalny prąd chwilowy pracy: 2,5 A Sposób sterowania: klawiatura sterująca Montaż: natynkowy regulatory obrotów REG ARW 1,5 REG ARW 3,0 5-stopniowy regulator obrotów Stopień ochrony: IP 54 Napięcie zasilania: 230 V 50/60 Hz Zakres temperatury pracy: o C Montaż: natynkowy Masa: ARW 1,5 / ARW 3,0 1,5 kg / 2,5 kg STOPNIE REGULACJI Ur [V] / Ir [A] ARW /1,5 135/1,5 155/1,5 180/1,5 230/1,5 ARW /2,4 135/2,6 155/ /3,0 230/3.0 Przewód elastyczny ¾ o długości 0,7m -1,5m złączki Z-SL

15 Dokumentacja techniczna Zehnder Bora 15

16 Zehnder Polska Sp. z o.o. ul. Tarnogajska Wrocław tel fax info@zehnder.pl Zehnder Bora, manual, version 1, polish, modifications reserved
