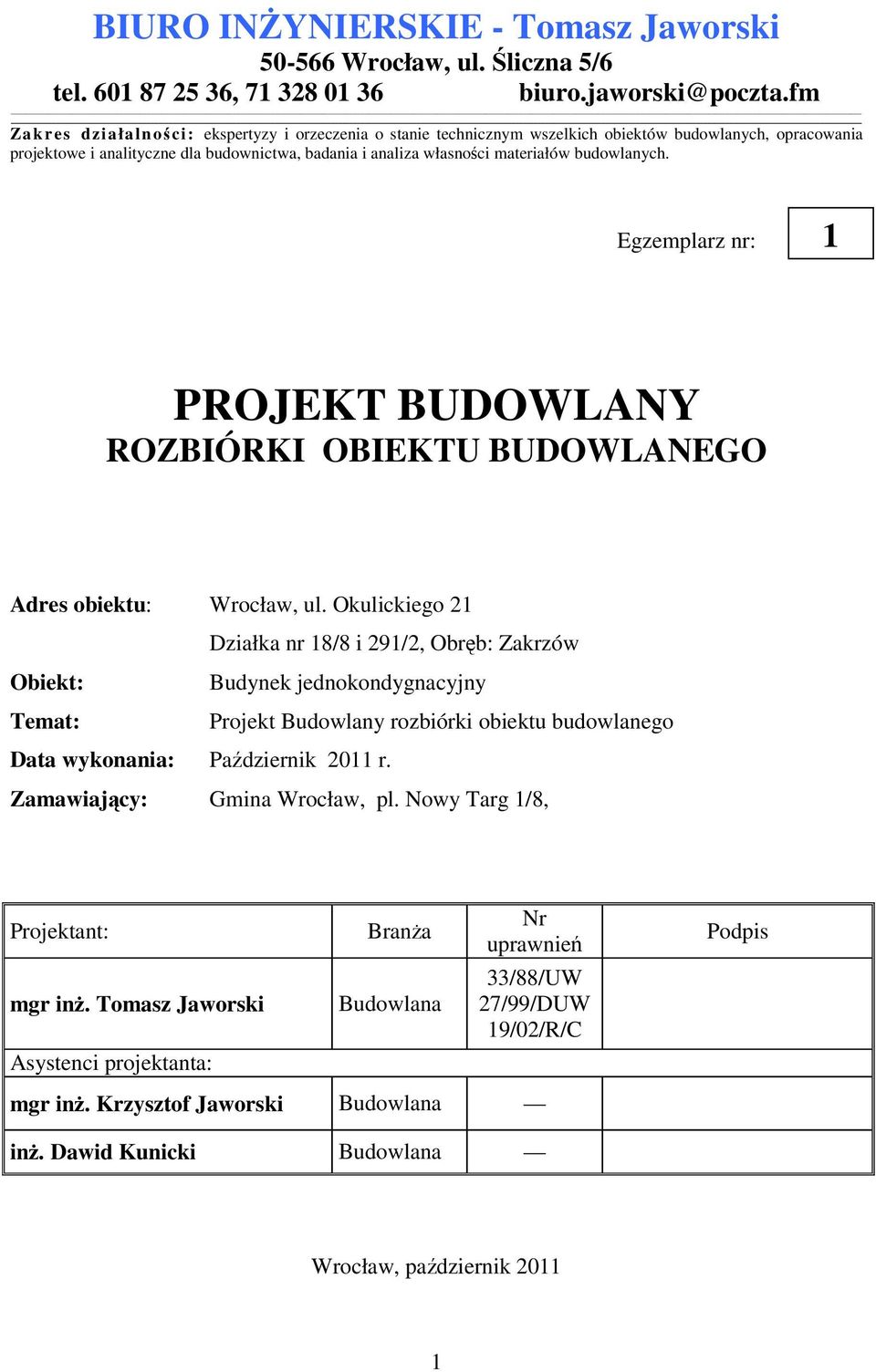

1 BIURO INŻYNIERSKIE - Tomasz Jaworski Wrocław, ul. Śliczna 5/6 tel , biuro.jaworski@poczta.fm Zakres działalności: ekspertyzy i orzeczenia o stanie technicznym wszelkich obiektów budowlanych, opracowania projektowe i analityczne dla budownictwa, badania i analiza własności materiałów budowlanych. Egzemplarz nr: 1 PROJEKT BUDOWLANY ROZBIÓRKI OBIEKTU BUDOWLANEGO Adres obiektu: Wrocław, ul. Okulickiego 21 Działka nr 18/8 i 291/2, Obręb: Zakrzów Obiekt: Budynek jednokondygnacyjny Temat: Projekt Budowlany rozbiórki obiektu budowlanego Data wykonania: Październik 2011 r. Zamawiający: Gmina Wrocław, pl. Nowy Targ 1/8, Projektant: mgr inż. Tomasz Jaworski Asystenci projektanta: Branża Budowlana Nr uprawnień 33/88/UW 27/99/DUW 19/02/R/C mgr inż. Krzysztof Jaworski Budowlana Podpis inż. Dawid Kunicki Budowlana Wrocław, październik

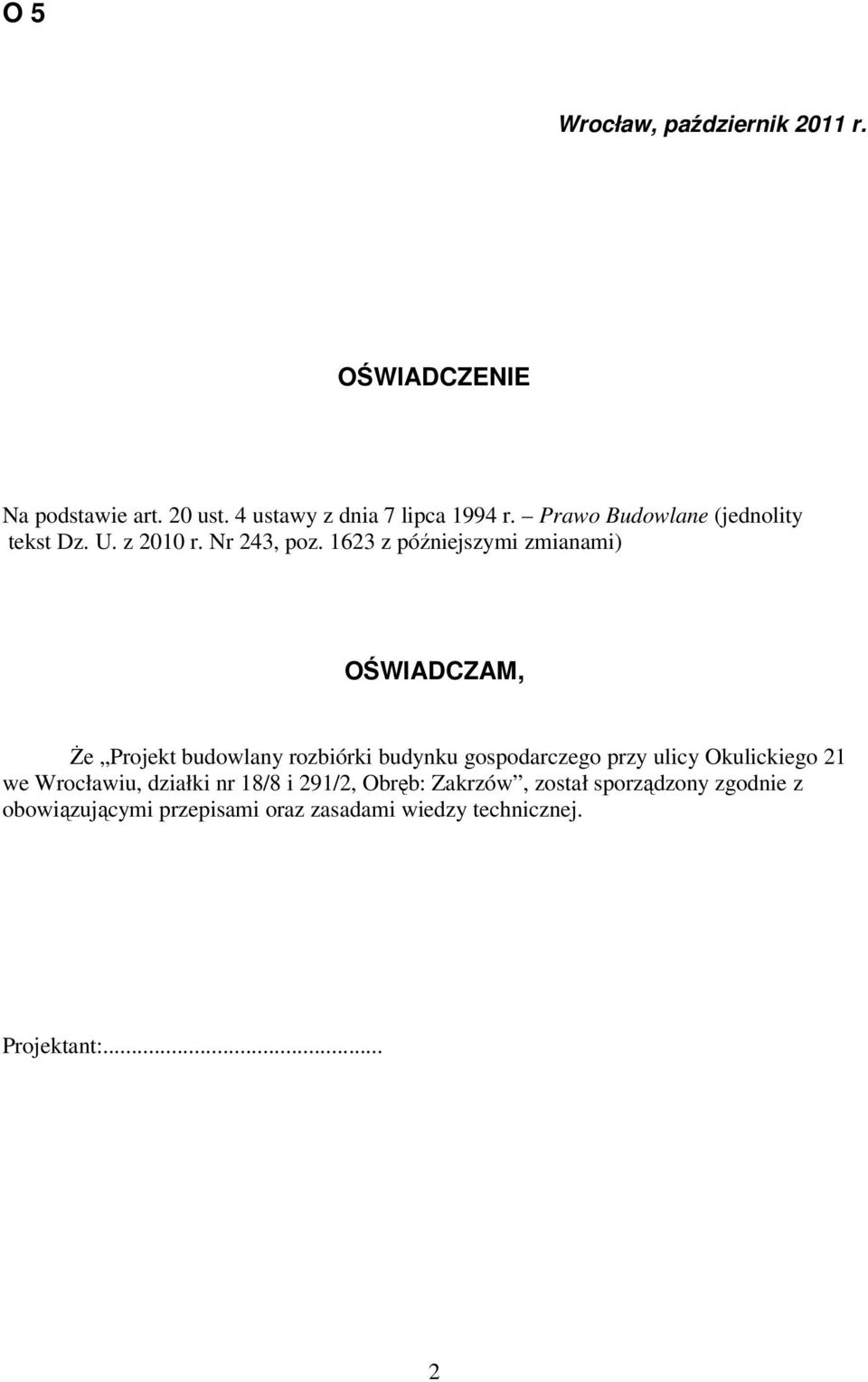

2 O 5 Wrocław, październik 2011 r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (jednolity tekst Dz. U. z 2010 r. Nr 243, poz z późniejszymi zmianami) OŚWIADCZAM, Że Projekt budowlany rozbiórki budynku gospodarczego przy ulicy Okulickiego 21 we Wrocławiu, działki nr 18/8 i 291/2, Obręb: Zakrzów, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:... 2

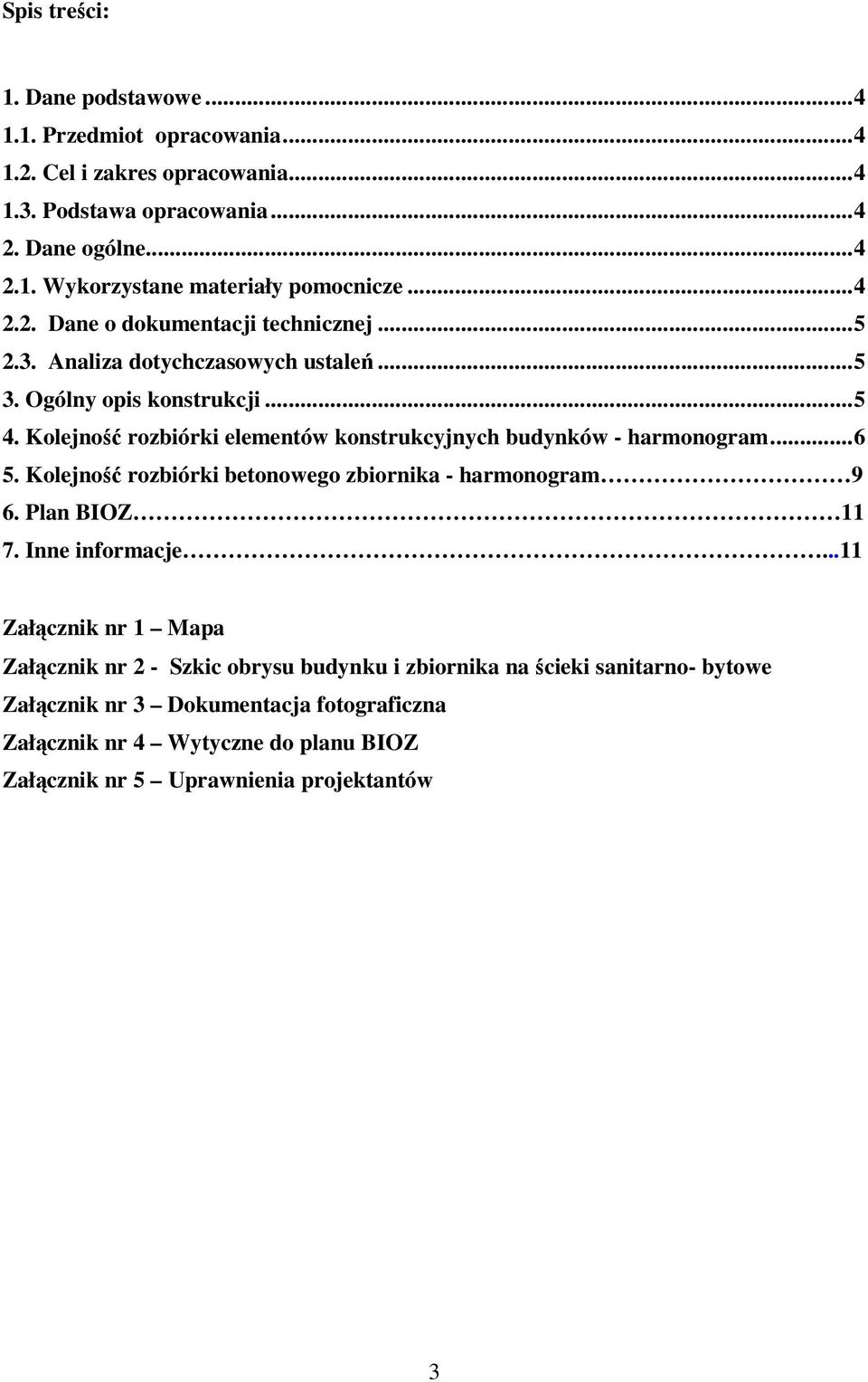

3 Spis treści: 1. Dane podstawowe Przedmiot opracowania Cel i zakres opracowania Podstawa opracowania Dane ogólne Wykorzystane materiały pomocnicze Dane o dokumentacji technicznej Analiza dotychczasowych ustaleń Ogólny opis konstrukcji Kolejność rozbiórki elementów konstrukcyjnych budynków - harmonogram Kolejność rozbiórki betonowego zbiornika - harmonogram 9 6. Plan BIOZ Inne informacje...11 Załącznik nr 1 Mapa Załącznik nr 2 - Szkic obrysu budynku i zbiornika na ścieki sanitarno- bytowe Załącznik nr 3 Dokumentacja fotograficzna Załącznik nr 4 Wytyczne do planu BIOZ Załącznik nr 5 Uprawnienia projektantów 3

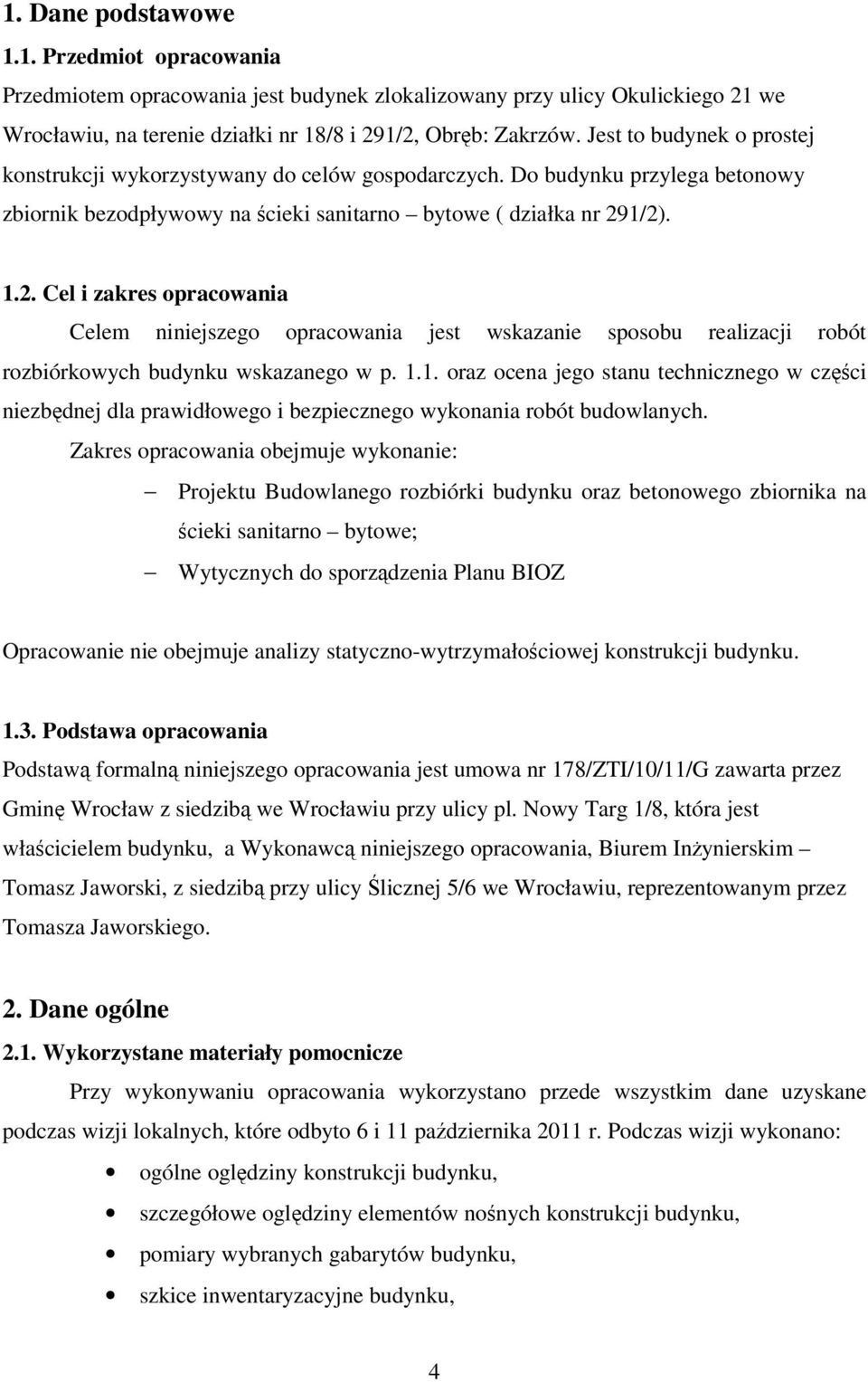

4 1. Dane podstawowe 1.1. Przedmiot opracowania Przedmiotem opracowania jest budynek zlokalizowany przy ulicy Okulickiego 21 we Wrocławiu, na terenie działki nr 18/8 i 291/2, Obręb: Zakrzów. Jest to budynek o prostej konstrukcji wykorzystywany do celów gospodarczych. Do budynku przylega betonowy zbiornik bezodpływowy na ścieki sanitarno bytowe ( działka nr 291/2) Cel i zakres opracowania Celem niniejszego opracowania jest wskazanie sposobu realizacji robót rozbiórkowych budynku wskazanego w p oraz ocena jego stanu technicznego w części niezbędnej dla prawidłowego i bezpiecznego wykonania robót budowlanych. Zakres opracowania obejmuje wykonanie: Projektu Budowlanego rozbiórki budynku oraz betonowego zbiornika na ścieki sanitarno bytowe; Wytycznych do sporządzenia Planu BIOZ Opracowanie nie obejmuje analizy statyczno-wytrzymałościowej konstrukcji budynku Podstawa opracowania Podstawą formalną niniejszego opracowania jest umowa nr 178/ZTI/10/11/G zawarta przez Gminę Wrocław z siedzibą we Wrocławiu przy ulicy pl. Nowy Targ 1/8, która jest właścicielem budynku, a Wykonawcą niniejszego opracowania, Biurem Inżynierskim Tomasz Jaworski, z siedzibą przy ulicy Ślicznej 5/6 we Wrocławiu, reprezentowanym przez Tomasza Jaworskiego. 2. Dane ogólne 2.1. Wykorzystane materiały pomocnicze Przy wykonywaniu opracowania wykorzystano przede wszystkim dane uzyskane podczas wizji lokalnych, które odbyto 6 i 11 października 2011 r. Podczas wizji wykonano: ogólne oględziny konstrukcji budynku, szczegółowe oględziny elementów nośnych konstrukcji budynku, pomiary wybranych gabarytów budynku, szkice inwentaryzacyjne budynku, 4

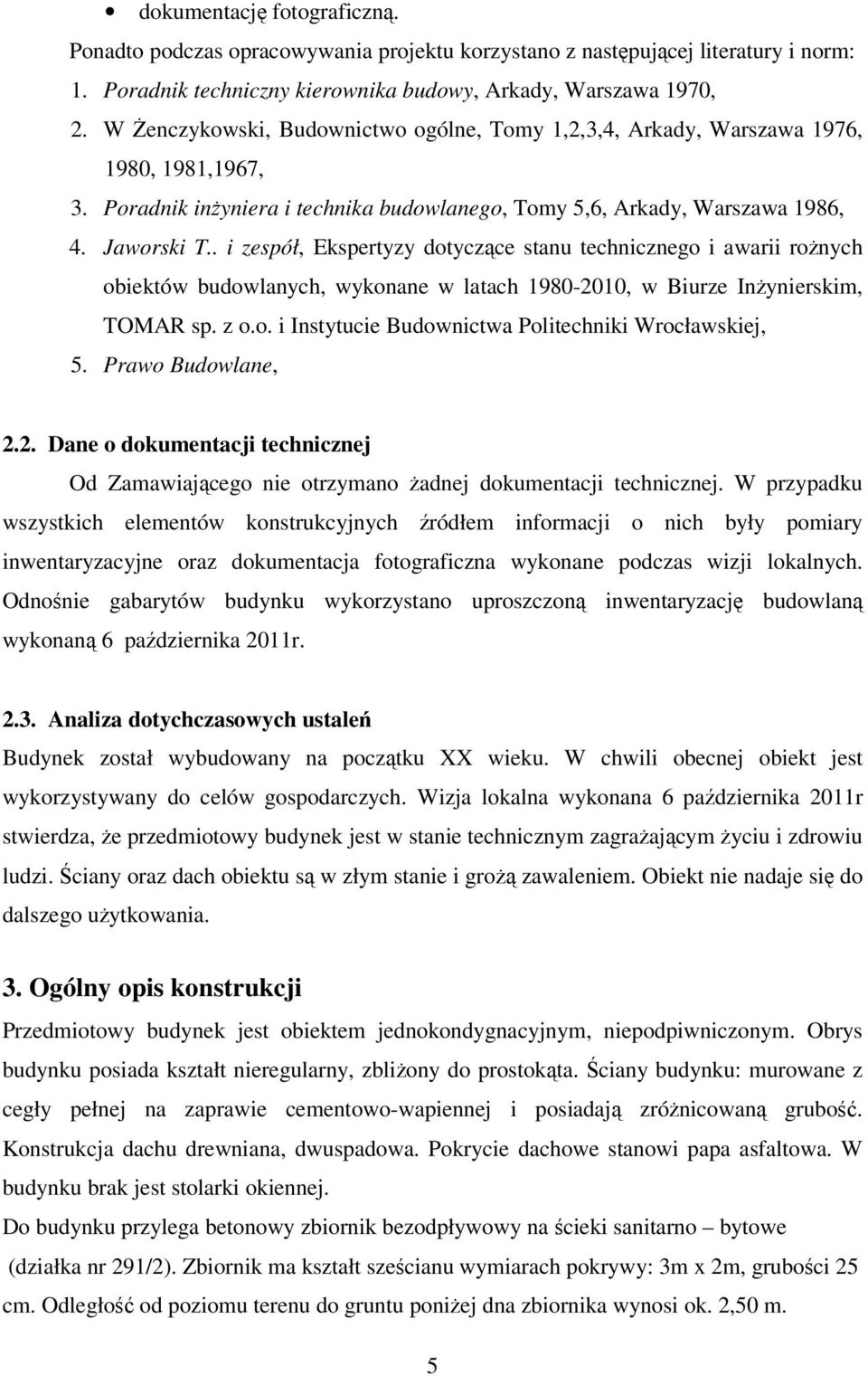

5 dokumentację fotograficzną. Ponadto podczas opracowywania projektu korzystano z następującej literatury i norm: 1. Poradnik techniczny kierownika budowy, Arkady, Warszawa 1970, 2. W Żenczykowski, Budownictwo ogólne, Tomy 1,2,3,4, Arkady, Warszawa 1976, 1980, 1981,1967, 3. Poradnik inżyniera i technika budowlanego, Tomy 5,6, Arkady, Warszawa 1986, 4. Jaworski T.. i zespół, Ekspertyzy dotyczące stanu technicznego i awarii rożnych obiektów budowlanych, wykonane w latach , w Biurze Inżynierskim, TOMAR sp. z o.o. i Instytucie Budownictwa Politechniki Wrocławskiej, 5. Prawo Budowlane, 2.2. Dane o dokumentacji technicznej Od Zamawiającego nie otrzymano żadnej dokumentacji technicznej. W przypadku wszystkich elementów konstrukcyjnych źródłem informacji o nich były pomiary inwentaryzacyjne oraz dokumentacja fotograficzna wykonane podczas wizji lokalnych. Odnośnie gabarytów budynku wykorzystano uproszczoną inwentaryzację budowlaną wykonaną 6 października 2011r Analiza dotychczasowych ustaleń Budynek został wybudowany na początku XX wieku. W chwili obecnej obiekt jest wykorzystywany do celów gospodarczych. Wizja lokalna wykonana 6 października 2011r stwierdza, że przedmiotowy budynek jest w stanie technicznym zagrażającym życiu i zdrowiu ludzi. Ściany oraz dach obiektu są w złym stanie i grożą zawaleniem. Obiekt nie nadaje się do dalszego użytkowania. 3. Ogólny opis konstrukcji Przedmiotowy budynek jest obiektem jednokondygnacyjnym, niepodpiwniczonym. Obrys budynku posiada kształt nieregularny, zbliżony do prostokąta. Ściany budynku: murowane z cegły pełnej na zaprawie cementowo-wapiennej i posiadają zróżnicowaną grubość. Konstrukcja dachu drewniana, dwuspadowa. Pokrycie dachowe stanowi papa asfaltowa. W budynku brak jest stolarki okiennej. Do budynku przylega betonowy zbiornik bezodpływowy na ścieki sanitarno bytowe (działka nr 291/2). Zbiornik ma kształt sześcianu wymiarach pokrywy: 3m x 2m, grubości 25 cm. Odległość od poziomu terenu do gruntu poniżej dna zbiornika wynosi ok. 2,50 m. 5

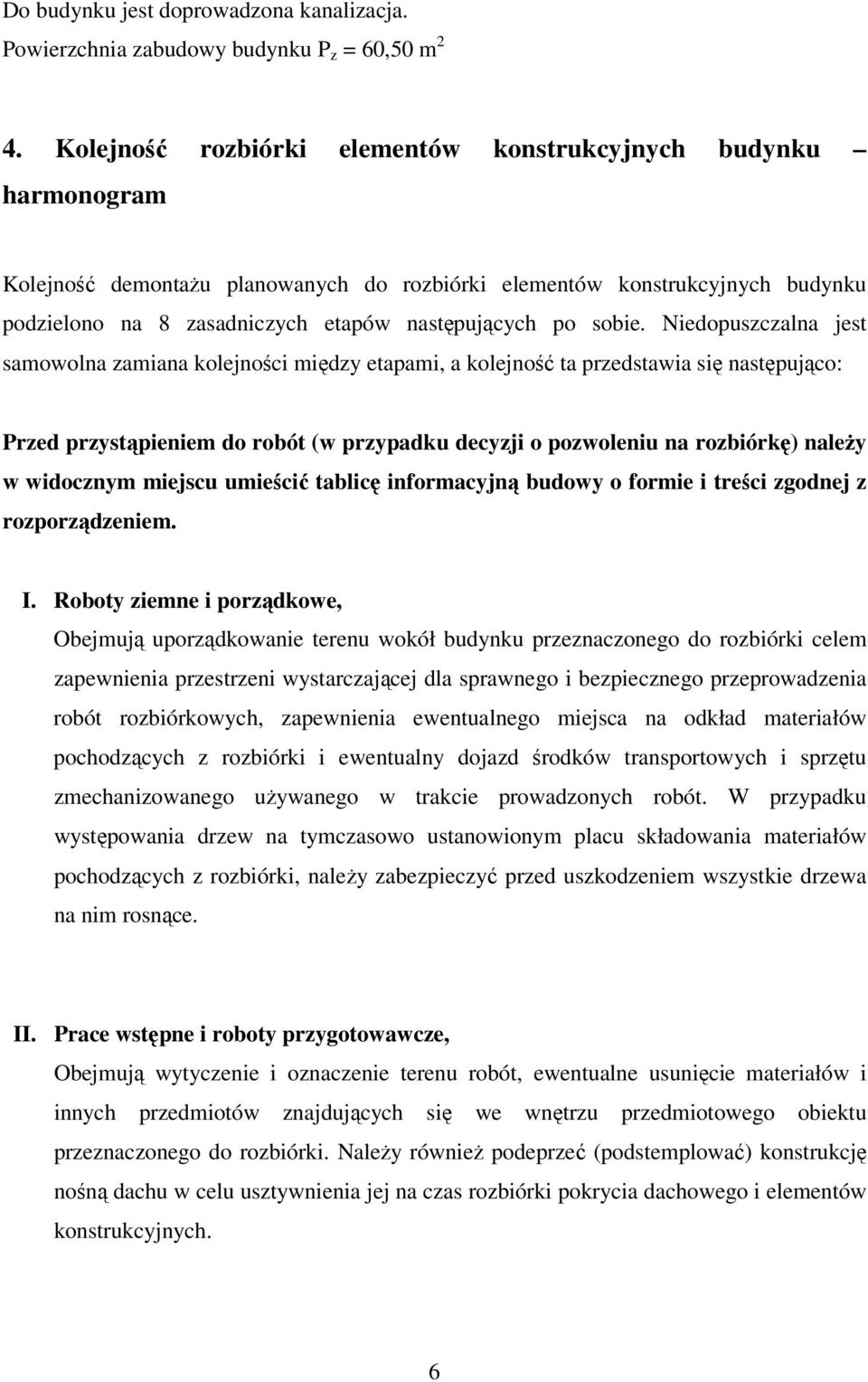

6 Do budynku jest doprowadzona kanalizacja. Powierzchnia zabudowy budynku P z = 60,50 m 2 4. Kolejność rozbiórki elementów konstrukcyjnych budynku harmonogram Kolejność demontażu planowanych do rozbiórki elementów konstrukcyjnych budynku podzielono na 8 zasadniczych etapów następujących po sobie. Niedopuszczalna jest samowolna zamiana kolejności między etapami, a kolejność ta przedstawia się następująco: Przed przystąpieniem do robót (w przypadku decyzji o pozwoleniu na rozbiórkę) należy w widocznym miejscu umieścić tablicę informacyjną budowy o formie i treści zgodnej z rozporządzeniem. I. Roboty ziemne i porządkowe, Obejmują uporządkowanie terenu wokół budynku przeznaczonego do rozbiórki celem zapewnienia przestrzeni wystarczającej dla sprawnego i bezpiecznego przeprowadzenia robót rozbiórkowych, zapewnienia ewentualnego miejsca na odkład materiałów pochodzących z rozbiórki i ewentualny dojazd środków transportowych i sprzętu zmechanizowanego używanego w trakcie prowadzonych robót. W przypadku występowania drzew na tymczasowo ustanowionym placu składowania materiałów pochodzących z rozbiórki, należy zabezpieczyć przed uszkodzeniem wszystkie drzewa na nim rosnące. II. Prace wstępne i roboty przygotowawcze, Obejmują wytyczenie i oznaczenie terenu robót, ewentualne usunięcie materiałów i innych przedmiotów znajdujących się we wnętrzu przedmiotowego obiektu przeznaczonego do rozbiórki. Należy również podeprzeć (podstemplować) konstrukcję nośną dachu w celu usztywnienia jej na czas rozbiórki pokrycia dachowego i elementów konstrukcyjnych. 6

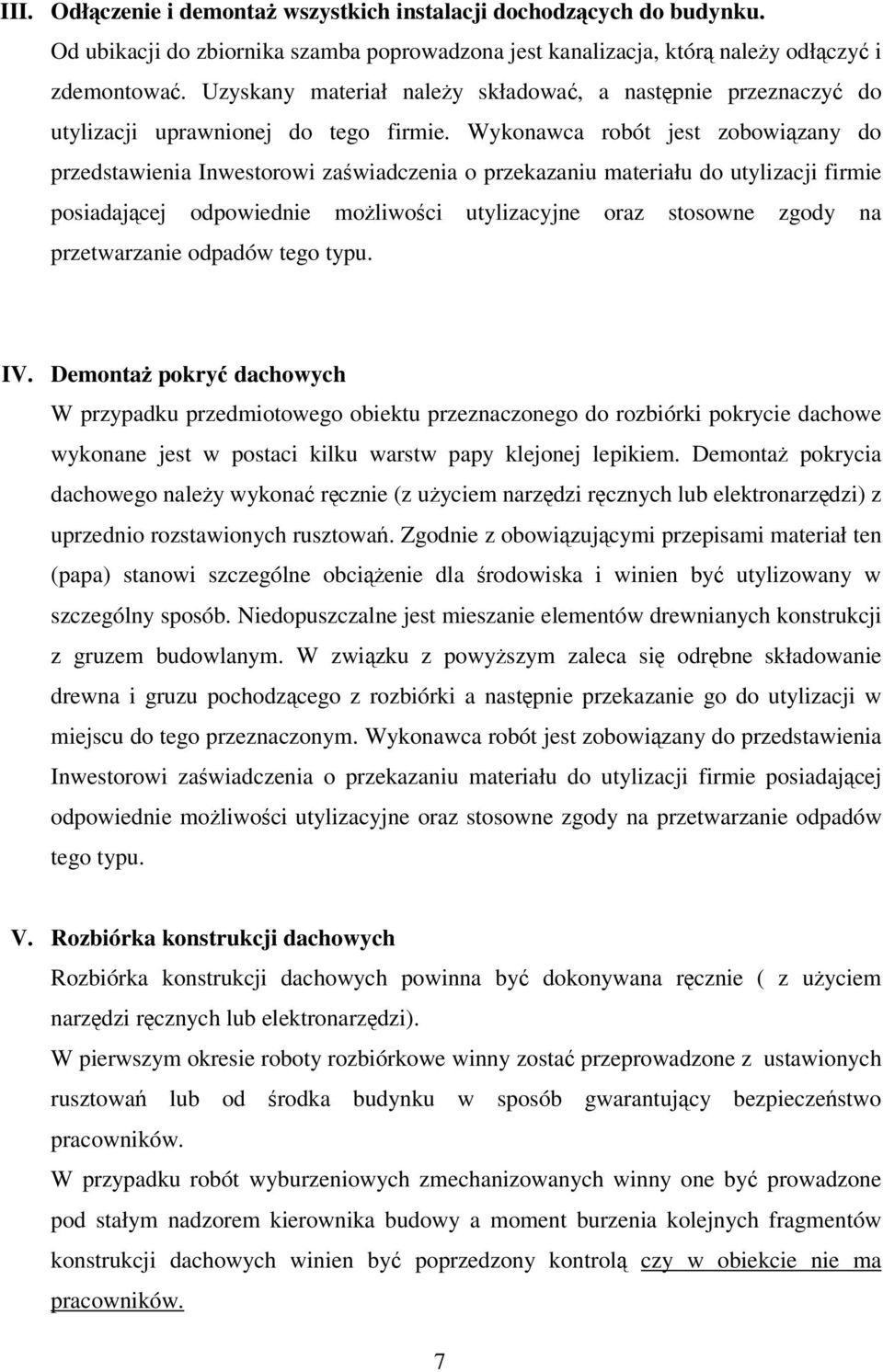

7 III. Odłączenie i demontaż wszystkich instalacji dochodzących do budynku. Od ubikacji do zbiornika szamba poprowadzona jest kanalizacja, którą należy odłączyć i zdemontować. Uzyskany materiał należy składować, a następnie przeznaczyć do utylizacji uprawnionej do tego firmie. Wykonawca robót jest zobowiązany do przedstawienia Inwestorowi zaświadczenia o przekazaniu materiału do utylizacji firmie posiadającej odpowiednie możliwości utylizacyjne oraz stosowne zgody na przetwarzanie odpadów tego typu. IV. Demontaż pokryć dachowych W przypadku przedmiotowego obiektu przeznaczonego do rozbiórki pokrycie dachowe wykonane jest w postaci kilku warstw papy klejonej lepikiem. Demontaż pokrycia dachowego należy wykonać ręcznie (z użyciem narzędzi ręcznych lub elektronarzędzi) z uprzednio rozstawionych rusztowań. Zgodnie z obowiązującymi przepisami materiał ten (papa) stanowi szczególne obciążenie dla środowiska i winien być utylizowany w szczególny sposób. Niedopuszczalne jest mieszanie elementów drewnianych konstrukcji z gruzem budowlanym. W związku z powyższym zaleca się odrębne składowanie drewna i gruzu pochodzącego z rozbiórki a następnie przekazanie go do utylizacji w miejscu do tego przeznaczonym. Wykonawca robót jest zobowiązany do przedstawienia Inwestorowi zaświadczenia o przekazaniu materiału do utylizacji firmie posiadającej odpowiednie możliwości utylizacyjne oraz stosowne zgody na przetwarzanie odpadów tego typu. V. Rozbiórka konstrukcji dachowych Rozbiórka konstrukcji dachowych powinna być dokonywana ręcznie ( z użyciem narzędzi ręcznych lub elektronarzędzi). W pierwszym okresie roboty rozbiórkowe winny zostać przeprowadzone z ustawionych rusztowań lub od środka budynku w sposób gwarantujący bezpieczeństwo pracowników. W przypadku robót wyburzeniowych zmechanizowanych winny one być prowadzone pod stałym nadzorem kierownika budowy a moment burzenia kolejnych fragmentów konstrukcji dachowych winien być poprzedzony kontrolą czy w obiekcie nie ma pracowników. 7

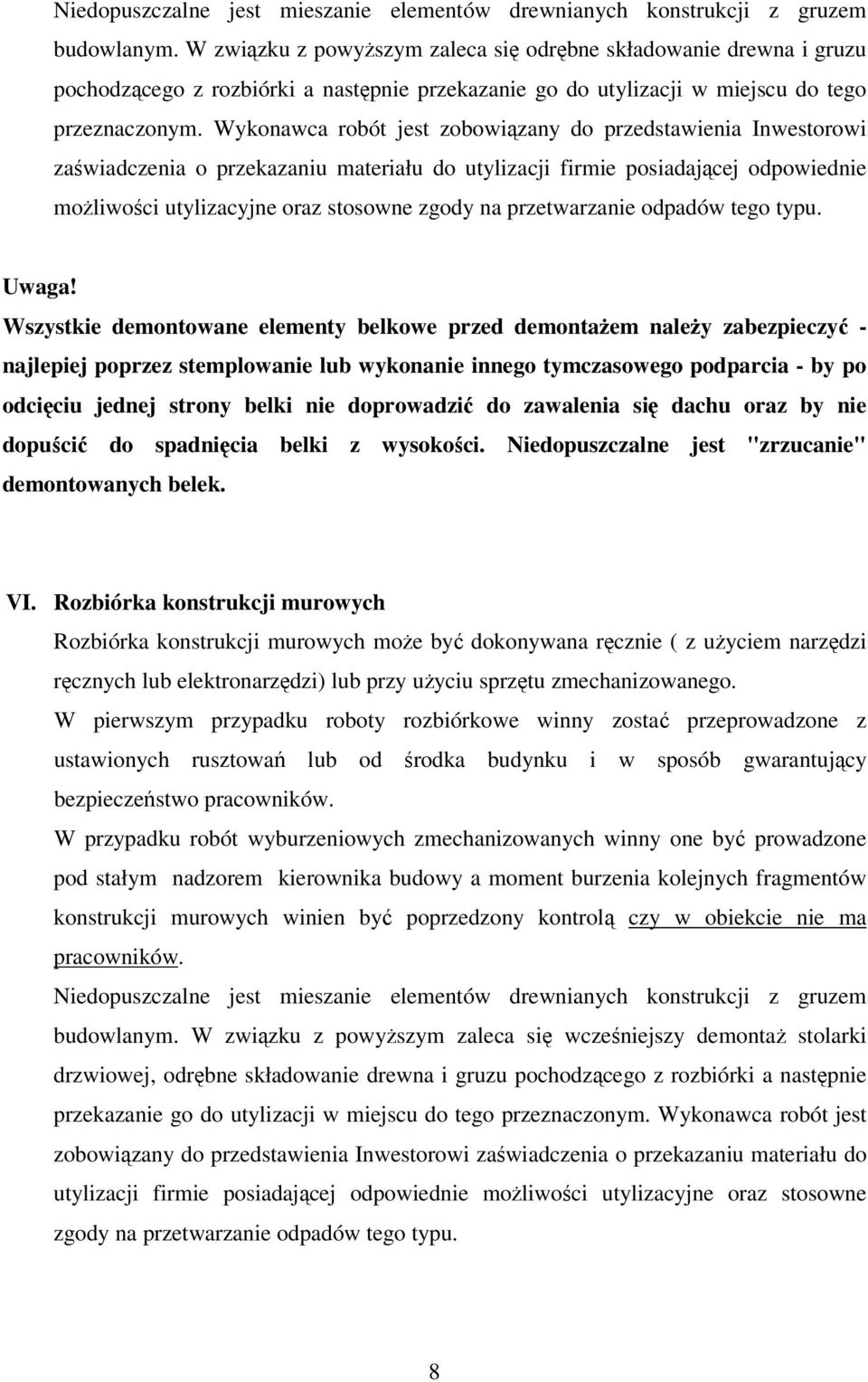

8 Niedopuszczalne jest mieszanie elementów drewnianych konstrukcji z gruzem budowlanym. W związku z powyższym zaleca się odrębne składowanie drewna i gruzu pochodzącego z rozbiórki a następnie przekazanie go do utylizacji w miejscu do tego przeznaczonym. Wykonawca robót jest zobowiązany do przedstawienia Inwestorowi zaświadczenia o przekazaniu materiału do utylizacji firmie posiadającej odpowiednie możliwości utylizacyjne oraz stosowne zgody na przetwarzanie odpadów tego typu. Uwaga! Wszystkie demontowane elementy belkowe przed demontażem należy zabezpieczyć - najlepiej poprzez stemplowanie lub wykonanie innego tymczasowego podparcia - by po odcięciu jednej strony belki nie doprowadzić do zawalenia się dachu oraz by nie dopuścić do spadnięcia belki z wysokości. Niedopuszczalne jest "zrzucanie" demontowanych belek. VI. Rozbiórka konstrukcji murowych Rozbiórka konstrukcji murowych może być dokonywana ręcznie ( z użyciem narzędzi ręcznych lub elektronarzędzi) lub przy użyciu sprzętu zmechanizowanego. W pierwszym przypadku roboty rozbiórkowe winny zostać przeprowadzone z ustawionych rusztowań lub od środka budynku i w sposób gwarantujący bezpieczeństwo pracowników. W przypadku robót wyburzeniowych zmechanizowanych winny one być prowadzone pod stałym nadzorem kierownika budowy a moment burzenia kolejnych fragmentów konstrukcji murowych winien być poprzedzony kontrolą czy w obiekcie nie ma pracowników. Niedopuszczalne jest mieszanie elementów drewnianych konstrukcji z gruzem budowlanym. W związku z powyższym zaleca się wcześniejszy demontaż stolarki drzwiowej, odrębne składowanie drewna i gruzu pochodzącego z rozbiórki a następnie przekazanie go do utylizacji w miejscu do tego przeznaczonym. Wykonawca robót jest zobowiązany do przedstawienia Inwestorowi zaświadczenia o przekazaniu materiału do utylizacji firmie posiadającej odpowiednie możliwości utylizacyjne oraz stosowne zgody na przetwarzanie odpadów tego typu. 8

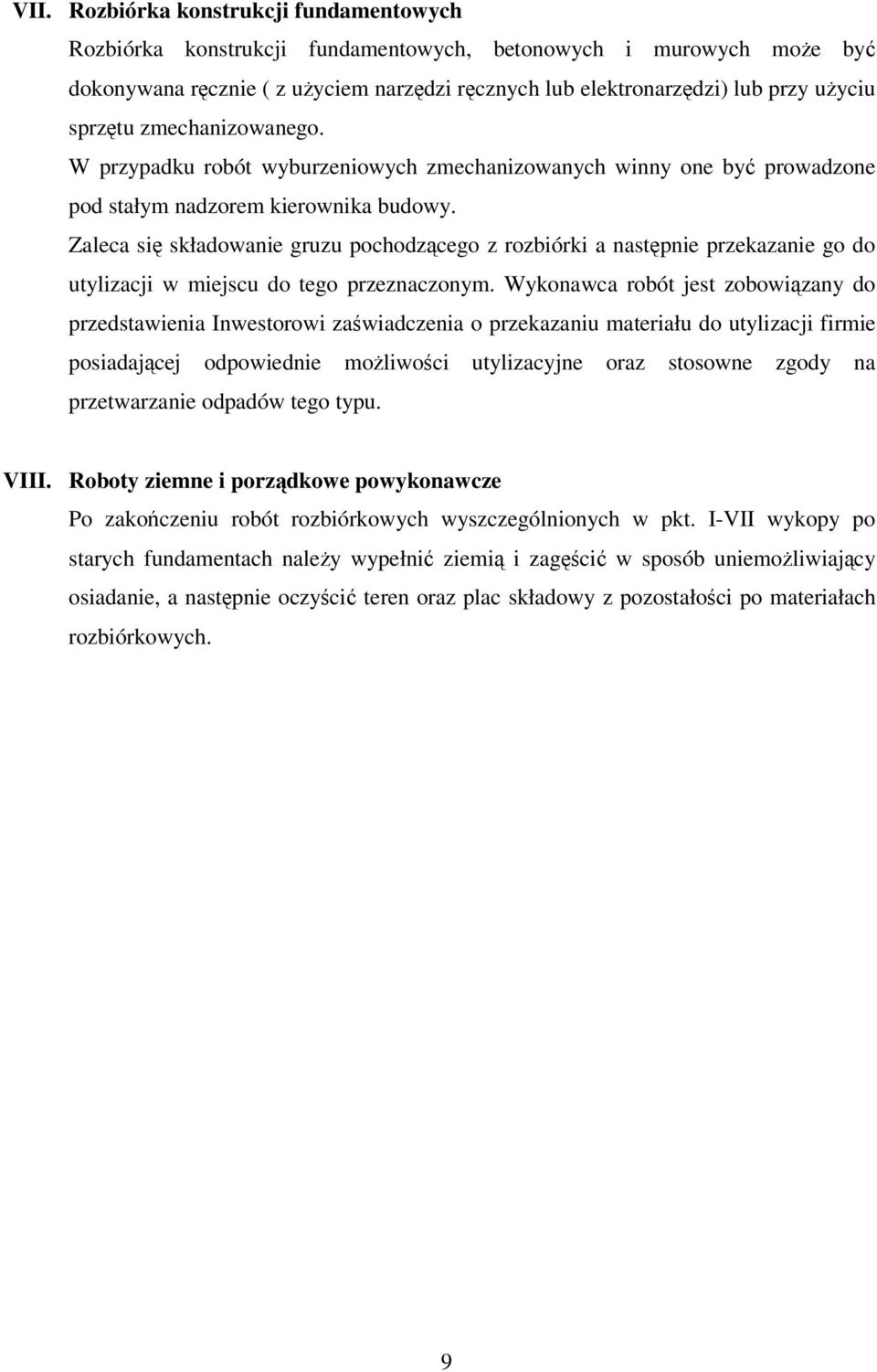

9 VII. Rozbiórka konstrukcji fundamentowych Rozbiórka konstrukcji fundamentowych, betonowych i murowych może być dokonywana ręcznie ( z użyciem narzędzi ręcznych lub elektronarzędzi) lub przy użyciu sprzętu zmechanizowanego. W przypadku robót wyburzeniowych zmechanizowanych winny one być prowadzone pod stałym nadzorem kierownika budowy. Zaleca się składowanie gruzu pochodzącego z rozbiórki a następnie przekazanie go do utylizacji w miejscu do tego przeznaczonym. Wykonawca robót jest zobowiązany do przedstawienia Inwestorowi zaświadczenia o przekazaniu materiału do utylizacji firmie posiadającej odpowiednie możliwości utylizacyjne oraz stosowne zgody na przetwarzanie odpadów tego typu. VIII. Roboty ziemne i porządkowe powykonawcze Po zakończeniu robót rozbiórkowych wyszczególnionych w pkt. I-VII wykopy po starych fundamentach należy wypełnić ziemią i zagęścić w sposób uniemożliwiający osiadanie, a następnie oczyścić teren oraz plac składowy z pozostałości po materiałach rozbiórkowych. 9

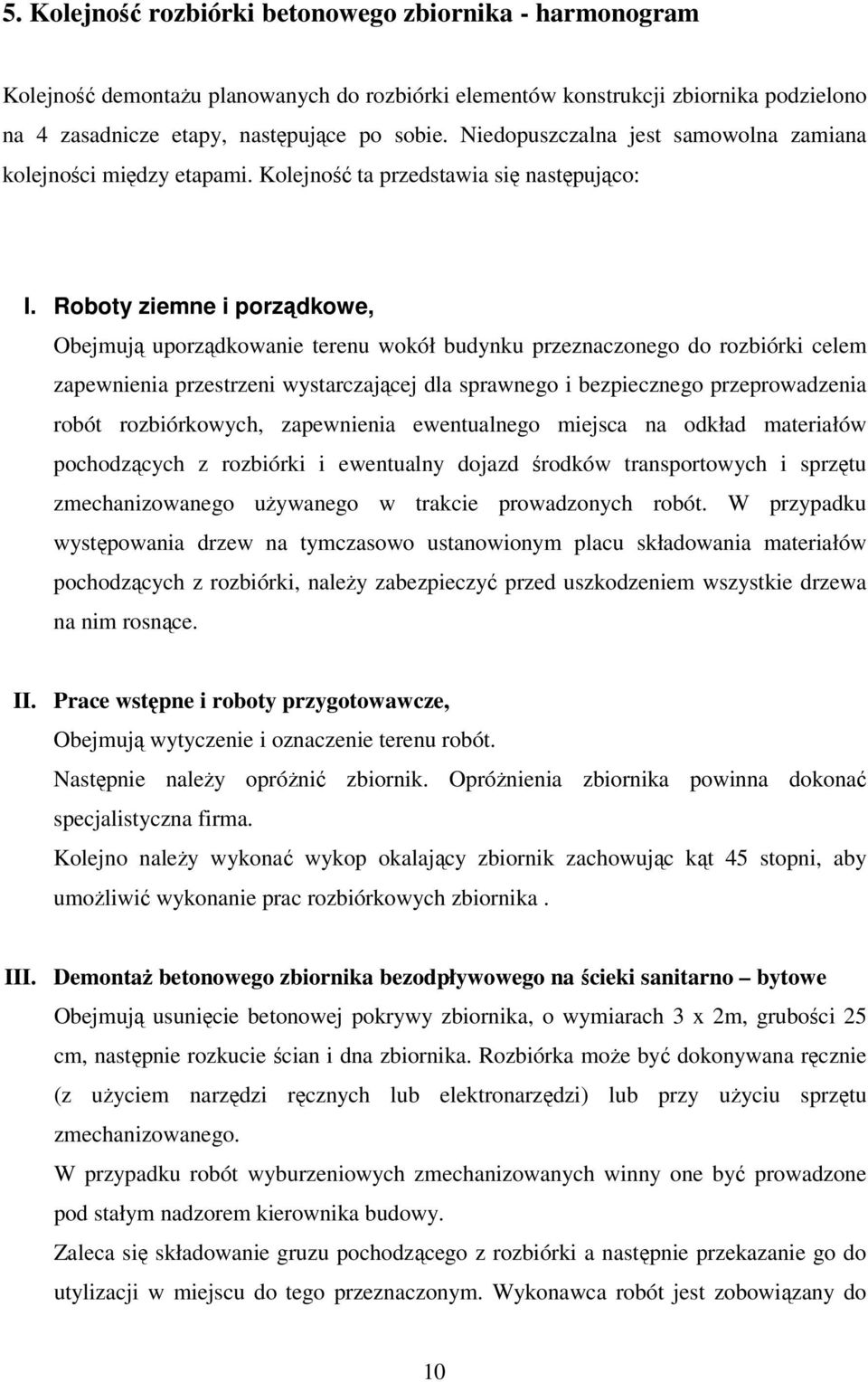

10 5. Kolejność rozbiórki betonowego zbiornika - harmonogram Kolejność demontażu planowanych do rozbiórki elementów konstrukcji zbiornika podzielono na 4 zasadnicze etapy, następujące po sobie. Niedopuszczalna jest samowolna zamiana kolejności między etapami. Kolejność ta przedstawia się następująco: I. Roboty ziemne i porządkowe, Obejmują uporządkowanie terenu wokół budynku przeznaczonego do rozbiórki celem zapewnienia przestrzeni wystarczającej dla sprawnego i bezpiecznego przeprowadzenia robót rozbiórkowych, zapewnienia ewentualnego miejsca na odkład materiałów pochodzących z rozbiórki i ewentualny dojazd środków transportowych i sprzętu zmechanizowanego używanego w trakcie prowadzonych robót. W przypadku występowania drzew na tymczasowo ustanowionym placu składowania materiałów pochodzących z rozbiórki, należy zabezpieczyć przed uszkodzeniem wszystkie drzewa na nim rosnące. II. Prace wstępne i roboty przygotowawcze, Obejmują wytyczenie i oznaczenie terenu robót. Następnie należy opróżnić zbiornik. Opróżnienia zbiornika powinna dokonać specjalistyczna firma. Kolejno należy wykonać wykop okalający zbiornik zachowując kąt 45 stopni, aby umożliwić wykonanie prac rozbiórkowych zbiornika. III. Demontaż betonowego zbiornika bezodpływowego na ścieki sanitarno bytowe Obejmują usunięcie betonowej pokrywy zbiornika, o wymiarach 3 x 2m, grubości 25 cm, następnie rozkucie ścian i dna zbiornika. Rozbiórka może być dokonywana ręcznie (z użyciem narzędzi ręcznych lub elektronarzędzi) lub przy użyciu sprzętu zmechanizowanego. W przypadku robót wyburzeniowych zmechanizowanych winny one być prowadzone pod stałym nadzorem kierownika budowy. Zaleca się składowanie gruzu pochodzącego z rozbiórki a następnie przekazanie go do utylizacji w miejscu do tego przeznaczonym. Wykonawca robót jest zobowiązany do 10

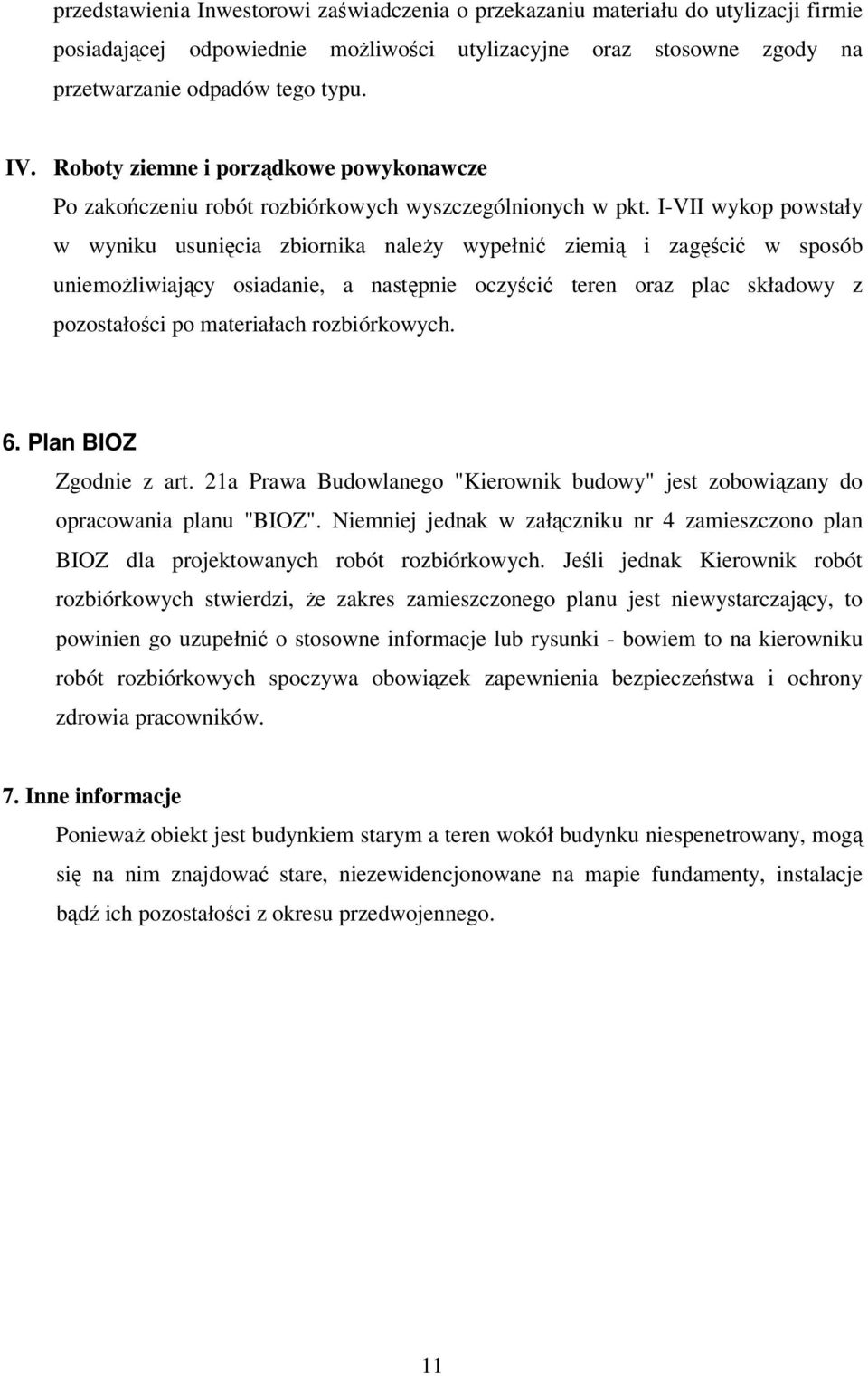

11 przedstawienia Inwestorowi zaświadczenia o przekazaniu materiału do utylizacji firmie posiadającej odpowiednie możliwości utylizacyjne oraz stosowne zgody na przetwarzanie odpadów tego typu. IV. Roboty ziemne i porządkowe powykonawcze Po zakończeniu robót rozbiórkowych wyszczególnionych w pkt. I-VII wykop powstały w wyniku usunięcia zbiornika należy wypełnić ziemią i zagęścić w sposób uniemożliwiający osiadanie, a następnie oczyścić teren oraz plac składowy z pozostałości po materiałach rozbiórkowych. 6. Plan BIOZ Zgodnie z art. 21a Prawa Budowlanego "Kierownik budowy" jest zobowiązany do opracowania planu "BIOZ". Niemniej jednak w załączniku nr 4 zamieszczono plan BIOZ dla projektowanych robót rozbiórkowych. Jeśli jednak Kierownik robót rozbiórkowych stwierdzi, że zakres zamieszczonego planu jest niewystarczający, to powinien go uzupełnić o stosowne informacje lub rysunki - bowiem to na kierowniku robót rozbiórkowych spoczywa obowiązek zapewnienia bezpieczeństwa i ochrony zdrowia pracowników. 7. Inne informacje Ponieważ obiekt jest budynkiem starym a teren wokół budynku niespenetrowany, mogą się na nim znajdować stare, niezewidencjonowane na mapie fundamenty, instalacje bądź ich pozostałości z okresu przedwojennego. 11

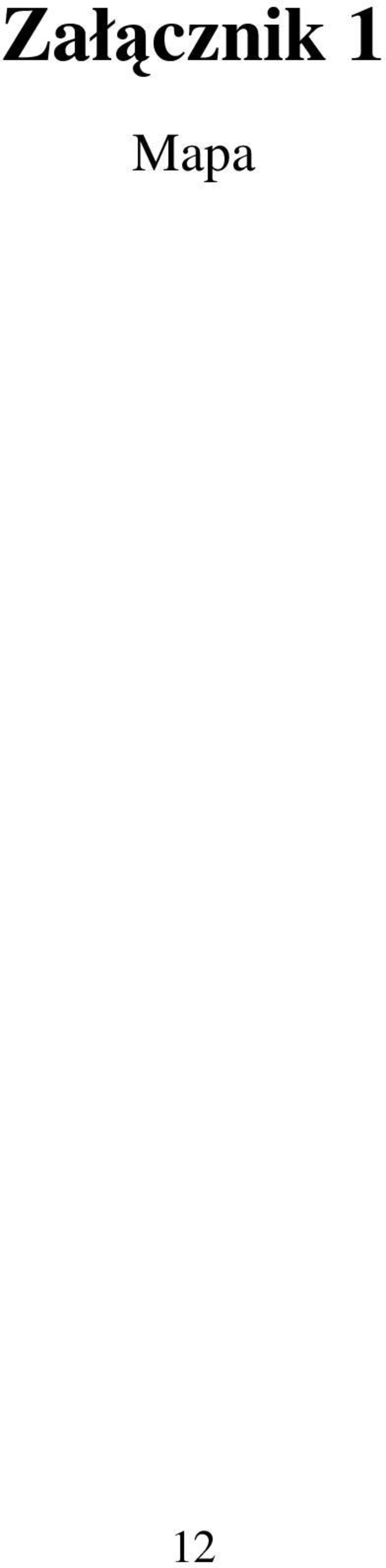

12 Załącznik 1 Mapa 12

13 13

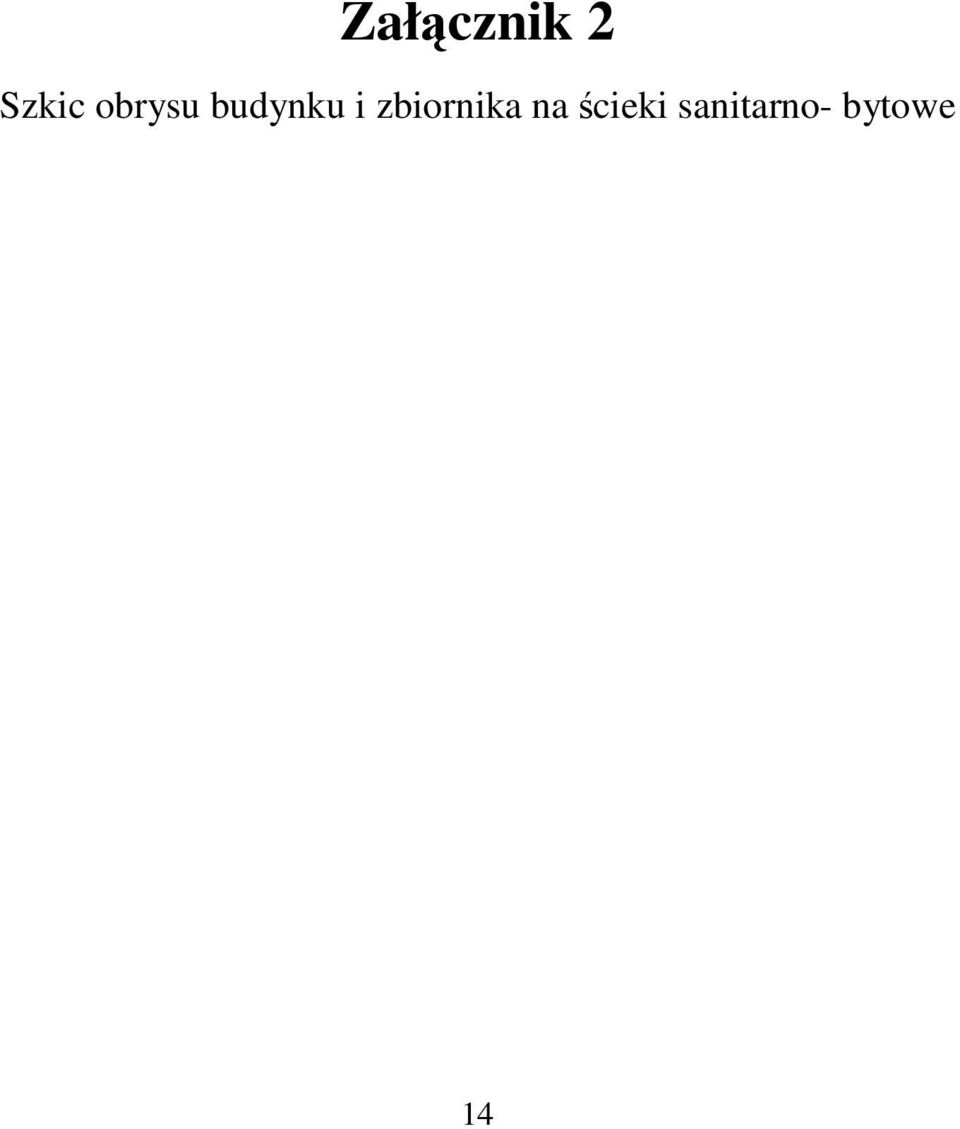

14 Załącznik 2 Szkic obrysu budynku i zbiornika na ścieki sanitarno- bytowe 14

15 15

16 Załącznik 3 Dokumentacja fotograficzna 16

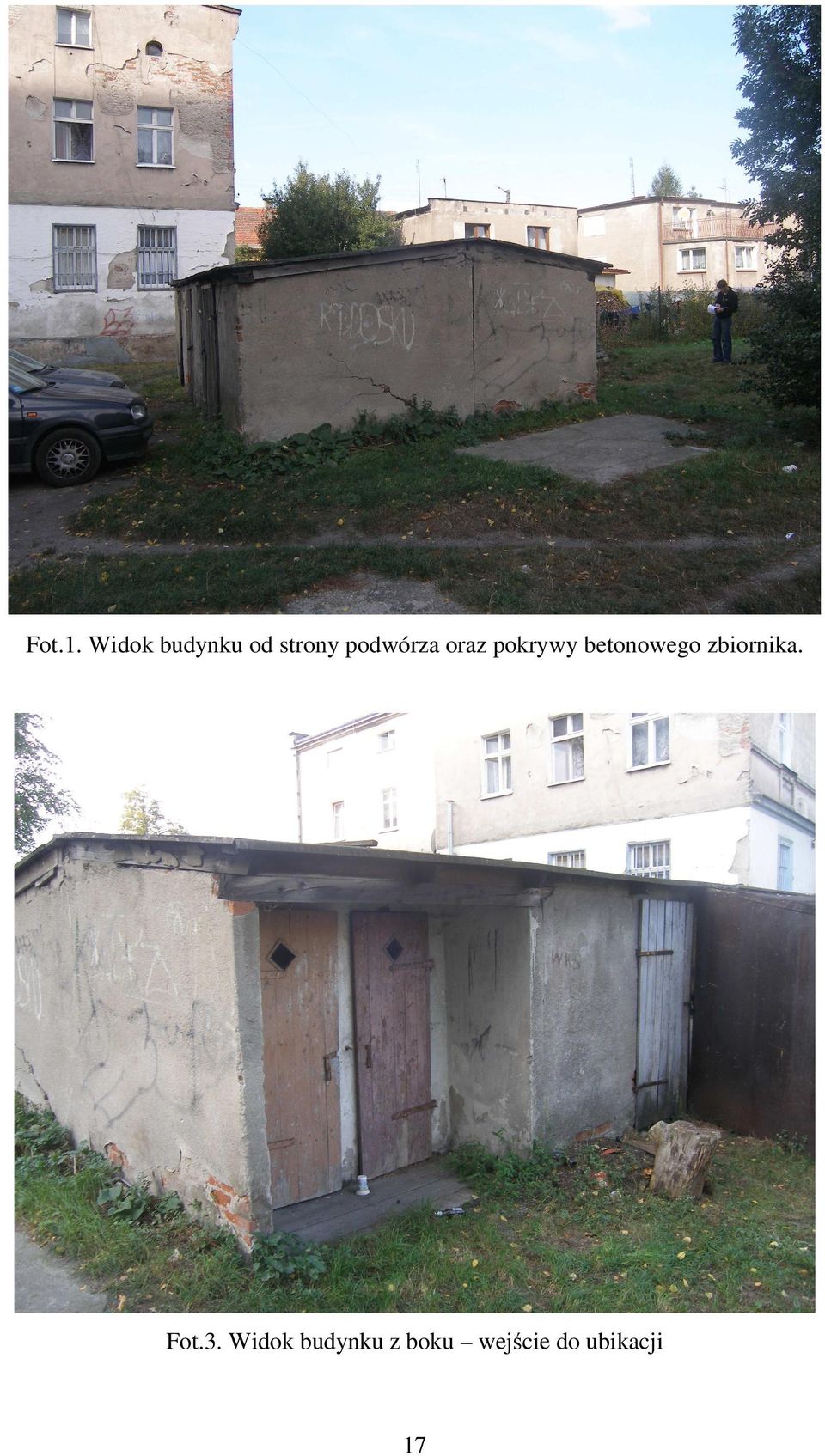

17 Fot.1. Widok budynku od strony podwórza oraz pokrywy betonowego zbiornika. Fot.3. Widok budynku z boku wejście do ubikacji 17

18 Fot.4. Widok budynku z boku c.d. Fot.5. Ściana szczytowa widok od strony ul. Okulickiego 21 18

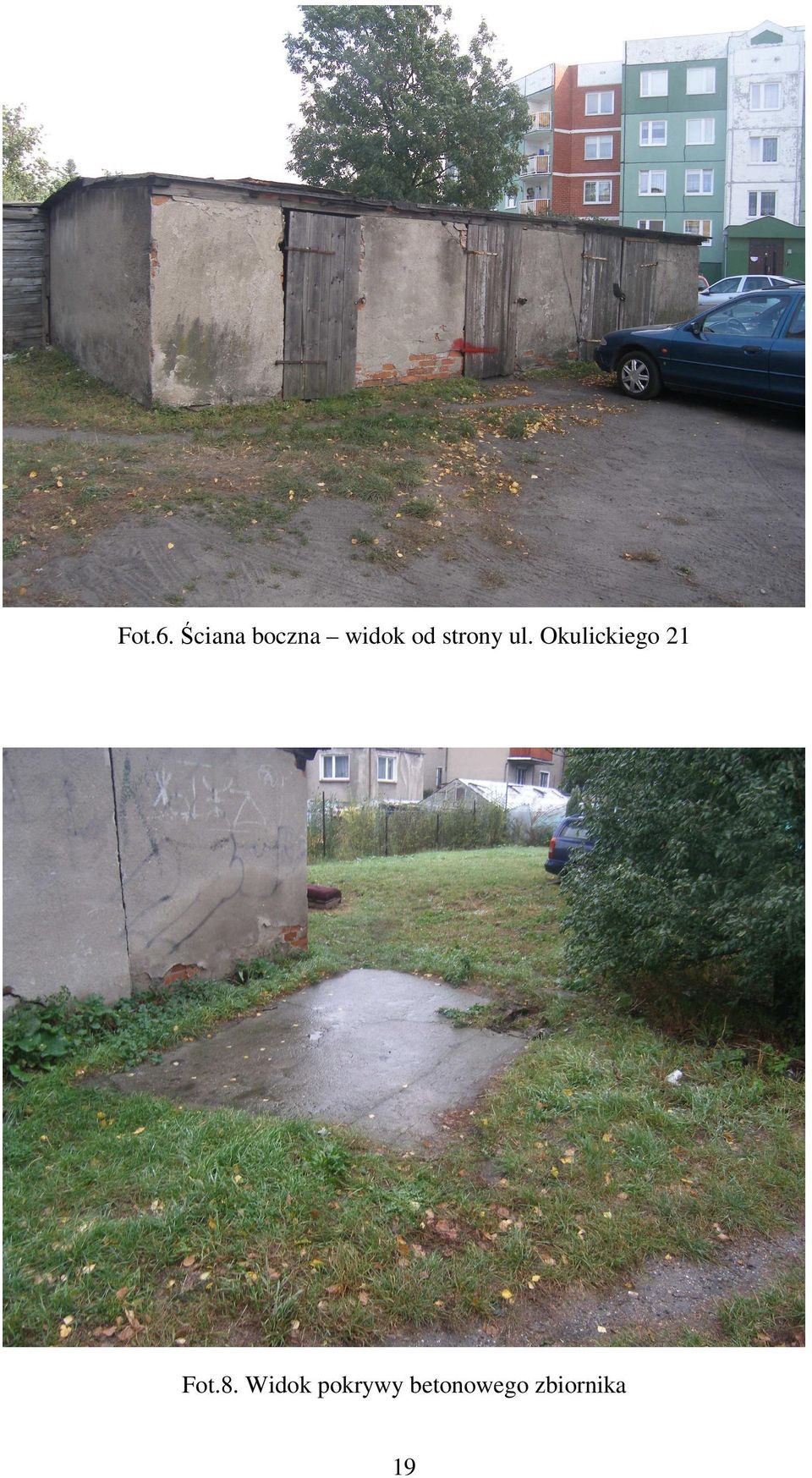

19 Fot.6. Ściana boczna widok od strony ul. Okulickiego 21 Fot.8. Widok pokrywy betonowego zbiornika 19

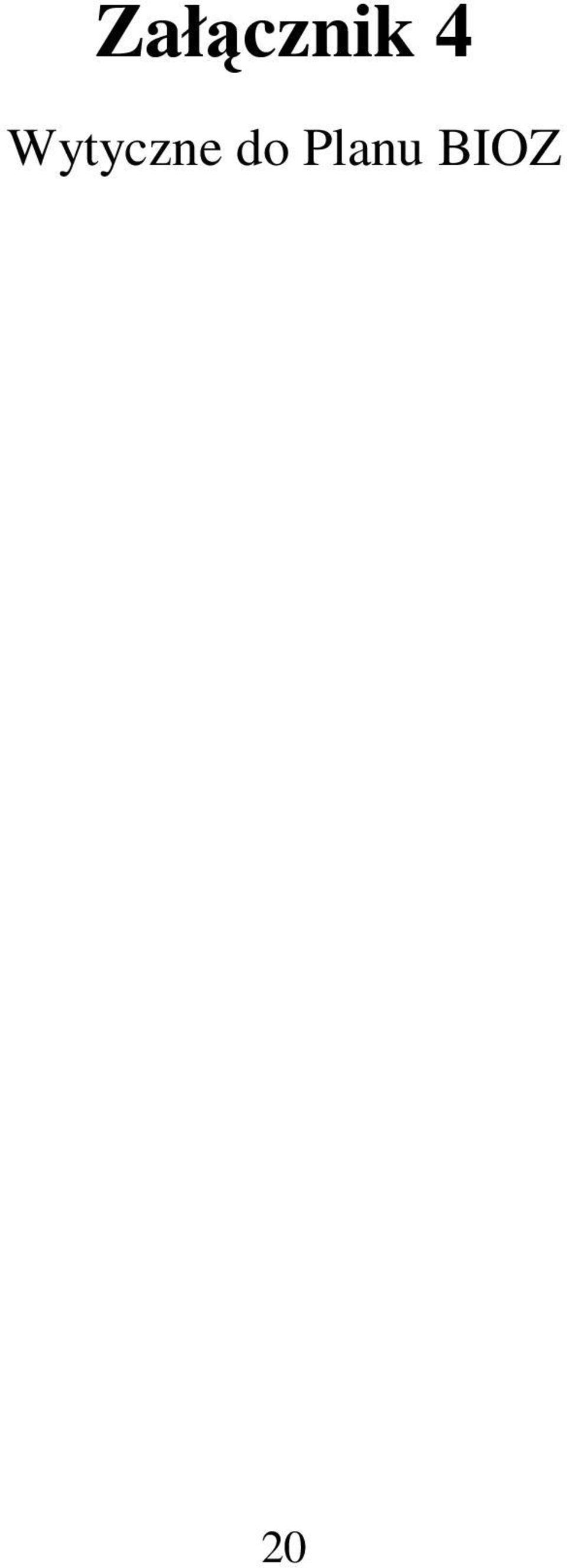

20 Załącznik 4 Wytyczne do Planu BIOZ 20

21 Wytyczne do planu BIOZ: Więźbę dachową jak również wszystkie elementy belkowe należy podeprzeć (podstemplować) w czasie demontażu i montażu poszczególnych ich fragmentów; Rozbiórka konstrukcji murowych winna być poprzedzona ustawieniem tymczasowych podpór zabezpieczających przed zawaleniem się ścian budynku a prace rozbiórkowe należy wykonywać z wcześniej ustawionych rusztowań; Roboty wyburzeniowe zmechanizowane wykonywać pod stałym nadzorem kierownika budowy. Przed przystąpieniem do wyburzenia kolejnych fragmentów poprzedzić kontrolą czy w obiekcie nie ma pracowników; Po rozbiórce poszczególnych fragmentów konstrukcji fundamentowych oraz betonowego zbiornika należy zabezpieczyć powstałe wykopy poprzez wygrodzenie terenu i oznaczenie go; Należy bezwzględnie stosować środki ochrony osobistej i postępować zgodnie z zasadami BHP; Należy wskazać środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; Przed przystąpieniem do prac rozbiórkowych zbiornika należy wykonać wykop okalający zbiornik, z zachowaniem kąta 45 stopni. 21

22 Załącznik 5 Uprawnienia projektanta 22
