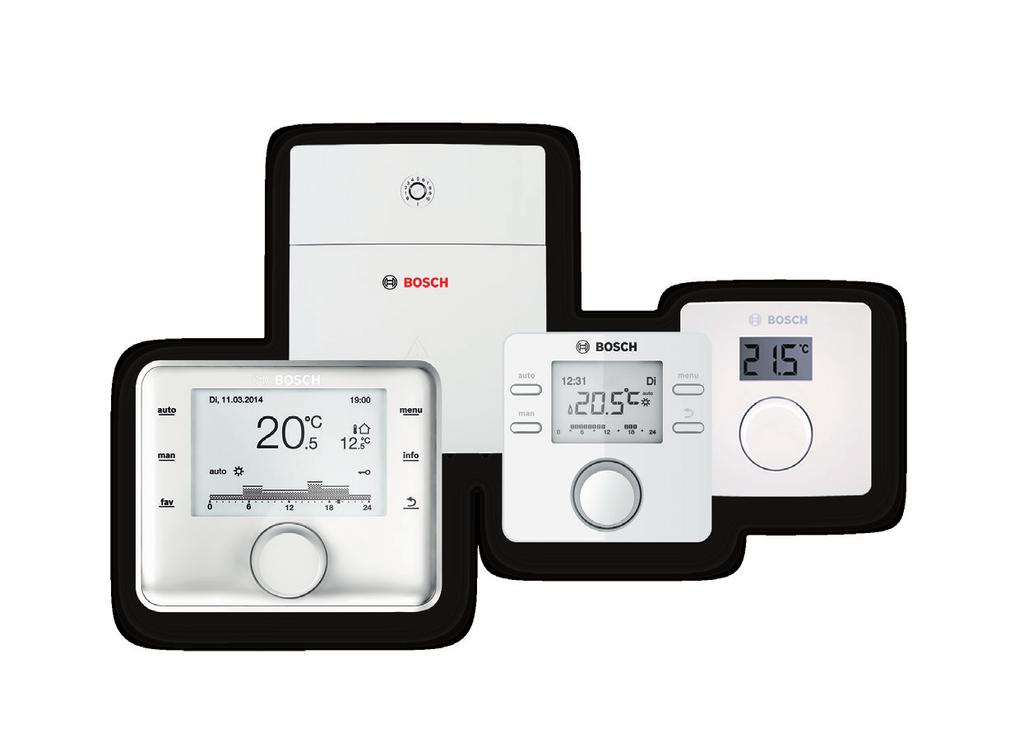

KARTA KATALOGOWA Systemy automatyki i sterowania EMS 2
|
|
- Leszek Przybysz
- 5 lat temu
- Przeglądów:
Transkrypt
1 KARTA KATALOGOWA Systemy automatyki i sterowania EMS 2
2 2 Systemy automatyki i sterowania EMS 2 REGULATORY CR 10 regulator pokojowy do montażu na ścianie, bez programowania czasowego do: 1 obiegu c.o. bez zaworu mieszającego; wyświetlacz; regulator zdalnego sterowania w połączeniu z regulatorem CW400 Wymiary (S W G) Napięcie znamionowe Prąd znamionowy Złącze magistrali BUS 82 x 82 x 23 mm V DC 4 ma EMS 2 (2-przewodowa magistrala BUS, OpenTherm) Zakres regulacji C Dopuszczalna temp. otoczenia C Klasa ochronności III IP20 Tab. 1 Rys. 1
3 Systemy automatyki i sterowania EMS 2 3 CR 100 regulator pokojowy do montażu na ścianie, z programowaniem tygodniowym; obsługa: 1 obiegu c.o. z zaworem mieszającym w połączeniu z modułem MM100 lub bez zaworu mieszającego, ciepła woda (funkcje w zależności od zastosowanych urządzeń); autokonfiguracja; wyświetlacz tekstowy; regulacja i optymalizacja solarnego podgrzewania c.w.u. w połączeniu z modułem solarnym MS100; regulator zdalnego sterowania w połączeniu z regulatorem CW400 Napięcie znamionowe Prąd znamionowy Złącze magistrali BUS 8 24 V DC 6 ma EMS 2 (magistrala BUS 2-przewodowa) Zakres regulacji 5 C 30 C "Dopuszczalna temperatura otoczenia" Zasilanie rezerwowe Klasa ochrony 0 C 50 C 4 h III IP20 Tab. 2 Rys. 2 Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Jeśli zainstalowano kilka urządzeń na magistrali, pomiędzy poszczególnymi urządzeniami na magistrali zachować minimalny odstęp wynoszący 100 mm. Jeśli zainstalowano kilka urządzeń na magistrali, podłączyć je opcjonalnie szeregowo lub gwiaździście. Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłóceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module. Utworzyć połączenie magistrali z urządzeniem grzewczym.

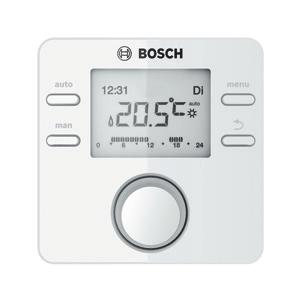

4 4 Systemy automatyki i sterowania EMS 2 CW 100 regulator pogodowy do montażu na ścianie, z programowaniem tygodniowym; czujnik temperatury zewnętrznej w komplecie; obsługa: 1 obiegu c.o. z zaworem mieszającym w połączeniu z modułem MM100 lub bez zaworu mieszającego, ciepła woda (funkcje w zależności od zastosowanych urządzeń); autokonfiguracja; wyświetlacz tekstowy; regulacja i optymalizacja solarnego podgrzewania c.w.u. w połączeniu z modułem solarnym MS100 Napięcie znamionowe Prąd znamionowy Złącze magistrali BUS 8 24 V DC 6 ma EMS 2 (magistrala BUS 2-przewodowa) Zakres regulacji 5 C 30 C "Dopuszczalna temperatura otoczenia" Zasilanie rezerwowe Klasa ochrony 0 C 50 C 4 h III IP20 Instalacja czujnika temperatury zewnętrznej Jeżeli moduł obsługowy używany jest w charakterze regulatora prowadzonego wg temperatury zewnętrznej, niezbędny jest czujnik temperatury zewnętrznej. W celu zapewnienia prawidłowego pomiaru temperatury zewnętrznej: Przy wyborze miejsca instalacji czujnika temperatury zewnętrznej uwzględnić punkty przedstawione na poniższym rysunku: Tab. 3 Rys. 3 Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Jeśli zainstalowano kilka urządzeń na magistrali, pomiędzy poszczególnymi urządzeniami na magistrali zachować minimalny odstęp wynoszący 100 mm. Jeśli zainstalowano kilka urządzeń na magistrali, podłączyć je opcjonalnie szeregowo lub gwiaździście. Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłóceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module. Utworzyć połączenie magistrali z urządzeniem grzewczym.
5 Systemy automatyki i sterowania EMS 2 5 Rys. 4 Miejsce instalacji czujnika temperatury zewnętrznej (w przypadku regulacji wg temperatury zewnętrznej z uwzględnieniem temperatury w pomieszczeniu lub bez) Czujnik temperatury zewnętrznej podłącza się do urządzenia grzewczego. Przestrzegać instrukcji dot. urządzenia grzewczego Do przedłużania przewodów czujnikowych należy używać przewodów o następujących przekrojach: Do 20 m przy przekroju przewodu 0,75 mm 2 do 1,50 mm 2 20 m do 100 m przy przekroju przewodu 1,50 mm 2
6 6 Systemy automatyki i sterowania EMS 2 CW 400 regulator pogodowy do montażu na ścianie lub w kotle, z programowaniem tygodniowym; czujnik temperatury zewnętrznej w komplecie; obsługa: od 1 do 4 obiegów c.o. (w przypadku obsługi większej liczby obiegów grzewczych prosimy o kontakt z przedstawicielem handlowym Junkers-Bosch) z zaworami mieszającymi w połączeniu z modułami MM100 lub bez zaworu mieszającego, od 1 do 2 obiegów c.w.u. i od 1 do 2 obiegów cyrkulacji; wyświetlacz graficzny; regulacja i optymalizacja solarnego podgrzewania c.w.u. w połączeniu z modułem solarnym MS100 lub rozbudowanych układów solarnych z MS200; możliwe sterowanie do 4 kotłów w kaskadzie z modułem kaskadowym MC400 lub do 16 kotłów w kaskadzie z 5 modułami MC400 Wymiary Napięcie znamionowe Prąd znamionowy (bez oświetlenia) 123 x 101 x 25 mm V DC 9 ma Złącze magistrali BUS EMS 2 Zakres regulacji 5 C C Dop. temperatura otoczenia 0 C C Klasa ochrony przy instalacji na ścianie przy instalacji na urządzeniu grzewczym III IP20 IPX2D" Tab. 4 Rys. 5 Instalacja czujnika temperatury zewnętrznej Jeżeli moduł obsługowy używany jest w charakterze regulatora prowadzonego wg temperatury zewnętrznej, niezbędny jest czujnik temperatury zewnętrznej. Do przedłużania przewodów czujnikowych należy używać przewodów o następujących przekrojach: Do 20 m przy przekroju przewodu 0,75 mm 2 do 1,50 mm 2 20 m do 100m przy przekroju przewodu 1,50 mm 2 W celu zapewnienia prawidłowego pomiaru temperatury zewnętrznej: Przy wyborze miejsca instalacji czujnika temperatury zewnętrznej uwzględnić punkty przedstawione na rysunku na następnej stronie:
7 Systemy automatyki i sterowania EMS 2 7 Rys. 6 Miejsce instalacji czujnika temperatury zewnętrznej (w przypadku regulacji wg temperatury zewnętrznej z uwzględnieniem temperatury w pomieszczeniu lub bez) Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Jeśli zainstalowano kilka urządzeń na magistrali, pomiędzy poszczególnymi urządzeniami na magistrali zachować minimalny odstęp wynoszący 100 mm. Jeśli zainstalowano kilka urządzeń na magistrali, podłączyć je opcjonalnie szeregowo lub gwiaździście. Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłóceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module. Utworzyć połączenie magistrali z urządzeniem grzewczym.
8 8 Systemy automatyki i sterowania EMS 2 MODUŁY MM100 moduł do sterowania przynależnego obiegu z CW 100 lub CW 400; w zakresie dostawy 1 czujnik temperatury (jako T0 do zwrotnicy hydraulicznej lub jako TC1 obiegu c.o. z mieszaczem) Wymiary (S W G) Maksymalny przekrój przewodu Zacisk przyłączeniowy 230 V Zacisk przyłączeniowy bardzo niskiego napięcia Napięcia znamionowe Magistrala BUS Zasilenie modułu napięciem Moduł obsługowy Pompa i zawór mieszający Bezpiecznik mm (pozostałe wymiary rysunek powyżej) 2,5 mm 2 1,5 mm 2 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 230 V, 5 AT Złącze magistrali BUS EMS 2 Pobór mocy w trybie czuwania <1W Maksymalna moc wyjściowa na przyłącze (PC1) na przyłącze (VC1) Zakres pomiaru czujnika temperatury Dolna granica błędu Zakres wskazań Górna granica błędu Dopuszczalna temperatura otoczenia Tab W (dopuszczalne pompy o wysokiej wydajności; maks. 40 Aμs) 100 W < 10 C C >125 C C Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Aby uniknąć zakłoceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłoceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module. przy montażu w urządzeniu grzewczym przy instalacji na ścianie" Klasa ochrony Nr ident. Tab. 6 Funkcja Maks. 4 obiegi grzewcze lub maks. 8 obiegów grzewczych 1) Podłączenie hydrauliczne kilku obiegów grzewczych Czujnik temperatury zasilania systemu (na T0) (np. na sprzęgle hydraulicznym) Możliwe funkcje obiegu grzewczego określany jest stopieńochrony urządzenia grzewczego IP44 Czujnik punktu rosy (na MD1) dla funkcji obiegu grzewczego chłodzenie Zewnętrzny sygnał żądania ciepła (na MD1), pompa c.o. wł./wył. dla stałego obiegu grzewczego ze zmieszaniem bez zmieszania 2) sprzęgło hydrauliczne zasobnik buforowy 3) ogrzewanie obieg grzewczy stałotemperaturowy 4) chłodzenie Obieg ładowania zasobnika 1 lub 2 5) Pompa cyrkulacyjna Tab. 7 Funkcje modułu w połączeniu z pompą ciepła ( ) lub innym urządzeniem grzewczym ( ) I Tabliczka znamionowa 1) W przypadku niektórych modułów obsługowych niemożliwe 2) Zalecany jest maksymalnie jeden obieg grzewczy bez zmieszania 3) Nieprzedstawiony w przykładach instalacji 4) Dla stałej temperatury zasilania, np. ogrzewanie basenu lub 5) Podgrzewacz pojemnościowy c.w.u. za sprzęgłem hydraulicznym
9 Systemy automatyki i sterowania EMS 2 9 MS 100 moduł solarny do przygotowania c.w.u. w połączeniu z regulatorami CR 100, CW 100 lub CW 400; funkcja optymalizacji solarnej; w zakresie dostawy 1 czujnik TS1 kolektora i 1 czujnik TS2 zasobnika c.w.u Wymiary (S W G) Maksymalny przekrój przewodu Zacisk przyłączeniowy 230 V Zacisk przyłączeniowy bardzo niskiego napięcia Napięcia znamionowe Magistrala BUS Zasilenie modułu napięciem Moduł obsługowy Pompa i zawór mieszający Bezpiecznik Złącze magistrali BUS Pobór mocy w trybie czuwania <1W Maksymalna moc wyjściowa na przyłącze (Ps1) na przyłącze (VS1, PS2, PS3) Tab. 8 System Źródło ciepła mm (pozostałe wymiary rysunek powyżej) 2,5 mm 2 1,5 mm 2 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 230 V, 5 AT EMS 2/EMS plus 400 W (dopuszczalne pompy o wysokiej wydajności; maks. 40 A/μs) 400 W (dopuszczalne pompy o wysokiej wydajności; maks. 40 A/μs) Moduł obsługowy I II III IV Kodowanie na module MS 100 MS 100 MS 100 MS 100 Zakres pomiarowy czujnika temperatury zasobnika Dolna granica błędu Zakres wskazań Górna granica błędu Zakres pomiaru czujnika temperatury kolektora Dolna granica błędu Zakres wskazań Górna granica błędu < 10 C C > 125 C < 35 C C > 230 C Dop. temperatura otoczenia C Klasa ochrony Nr ident. Tab. 9 IP44 I Tabliczka znamionowa Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłóceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module Tab. 10 Ustawienie funkcji modułu za pomocą przełącznika kodującego Pompa ciepła Inne źródła ciepła 1... System solarny System świeżej wody 2 I CR 100/CW 100/RC200 II CR 400/CW 400/CW 800/RC300 III CS 200/SC300 IV HPC 400/HMC300
10 10 Systemy automatyki i sterowania EMS 2 MS 200 moduł solarny do przygotowania c.w.u. oraz wspomagania c.o. w połączeniu z regulatorem CW 400; funkcja optymalizacji solarnej c.wu. oraz c.o.; w zakresie dostawy 1 czujnik TS1 kolektora i 1 czujnik TS2 zasobnika c.w.u. 40, mm O Wymiary (S W G) Maksymalny przekrój przewodu Zacisk przyłączeniowy 230 V Zacisk przyłączeniowy bardzo niskiego napięcia Napięcia znamionowe Magistrala BUS Zasilenie modułu napięciem Moduł obsługowy Pompa i zawór mieszający Bezpiecznik Złącze magistrali BUS Pobór mocy w trybie czuwania <1W Maks. moc użyteczna Maks. moc użyteczna na podłączenie PS1; PS4; PS5; VS1/PS2/PS3 VS2 Zakres pomiarowy czujnika temperatury zasobnika Dolna granica błędu Zakres wskazań Górna granica błędu Tab mm pozostałe wymiary rysunek powyżej) 2,5 mm 2 1,5 mm 2 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 230 V, 5 AT EMS 2/EMS plus 1100 W 400 W (dopuszczalne pompy o wysokiej wydajności; maks. 40 A/μs) 10 W < 10 C C > 125 C Zakres pomiarowy czujnika temperatury zasobnika Dolna granica błędu Zakres wskazań Górna granica błędu < 35 C C > 230 C Dop. temperatura otoczenia C Klasa ochrony Nr ident. Tab. 12 IP44 I Tabliczka znamionowa O Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłóceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module.
11 Systemy automatyki i sterowania EMS 2 11 Instalacja solarna MS 200 MS A 1 A G H K 1 A E G H 1 B A G H K P 1 B D G H K 1 B D F G H 1 C D H K 1 A C E H P 1 B D I G H K 1 B D F I G H K 1 A J B K P 1 A E J B P 1 A B E J G K M P 1 A C E J K M P 1 B D N P H K 1 B N F N P H 1 B N F N P G H K M 1 B N Q K L Tab. 13 Przykłady często realizowanych instalacji solarnych (pamiętać o ograniczeniach w połączeniu z modułem obsługowym pompy ciepła (HPC 400/HMC300)) System solarny Funkcja solarna Dodatkowa funkcja (przestawiona w kolorze szarym) A Solarne wspomaganie ogrzewania ( ) B 2. podgrzewacz z zaworem C 2. podgrzewacz z pompą D Wspomaganie ogrzewania 2. podgrzewacz ( ) E Zewnętrzny wymiennik ciepła 1. podgrzewacz F Zewnętrzny wymiennik ciepła 2. podgrzewacz G 2. pole kolektorów H Regulacja temperatury powrotu ( ) I System przeładowania J System przeładowania z wymiennikiem ciepła K Dezynfekcja termiczna L Licznik ciepła M Regulator różnicy temp. N 3. podgrzewacz z zaworem P Basen Q Zewnętrzny wymiennik ciepła 3. podgrzewacz
12 12 Systemy automatyki i sterowania EMS 2 ~ 1,5 mm MZ100 moduł strefowy do sterowania maksymalnie 3 obiegami c.o. bez zaworów mieszających c.o. lub 2 obiegami c.o. i 1 obiegiem c.w.u., wszystkie obiegi c.o. należy wyposażyć w regulatory CR10 lub CR100 lub ON/OFF; możliwość zastosowania maksymalnie 3 modułów MZ100 w jednym systemie grzewczym dla maksymalnie 8 obiegów c.o. i jednego obiegu c.w.u , mm * 6 mm O Wymiary (S W G) Maksymalny przekrój przewodu Zacisk przyłączeniowy 230 V Zacisk przyłączeniowy bardzo niskiego napięcia Napięcia znamionowe Magistrala BUS Zasilenie modułu napięciem Moduł obsługowy Pompa i zawór mieszający mm pozostałe wymiary rysunek powyżej) 2,5 mm 2 1,5 mm V AC, maks. 0,5 A 230 V, 5 AT Złącze magistrali BUS Pobór mocy w trybie czuwania <1W Maksymalna moc wyjściowa na przyłącze (PZ1... PZ3) na przyłącze (IZ1... IZ4) Zakres pomiarowy czujnika temperatury zasobnika Dolna granica błędu Zakres wskazań Górna granica błędu 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz EMS 2/EMS plus 400 W (dopuszczalne pompy o wysokiej wydajności; maks. 40 A/μs) 230 V AC, maks. 0,5 A < 10 C C > 125 C Dop. temperatura otoczenia C Klasa ochrony Nr ident. Tab. 15 IP44 I Tabliczka znamionowa Liczba obiegów grzewczych 1) Liczba systemów przygotowania c.w.u. 1) Przełącznik kodujący na I , 2, 3 Przyporządkowanie obiegów grzewczych do modułów obsługowych , 2, 3, 4, 5, , 62, 720 3, 807 4, O 5, 6, 7, , , 2, 4, 5, , 2, 3, 4, 5, 6, 7, , 2, 7, , 2, 4, 5, 6, 7, 8 Tab. 16 1) Dane dotyczą tylko modułów obsługowych z EMS 2, dla modułów obsługowych z EMS plus obowiązuje: maks. 4 obiegi/strefy grzewcze i 2 podgrzewacze c.w.u. 2) Tylko w Wielkiej Brytanii (MZ 100 nr 1) (MZ 100 nr 2) (MZ 100 nr 3) 6 mm Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2 Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). W przypadku zewnętrznych zakłóceń indukcyjnych (np. z instalacji fotowoltaicznych) użyć kabla ekranowanego (np. LiYCY) i z jednej strony uziemić ekran. Ekran podłączyć do uziemienia budynku, np. wolnego zacisku przewodu ochronnego lub rur wodnych, a nie do zacisku przyłączeniowego dla przewodu ochronnego w module.
13 Systemy automatyki i sterowania EMS 2 13 MC 400 moduł do regulacji systemów kaskadowych kotłów z Bosch Heatronic 3 lub 4 w połączeniu z regulatorem CW 400; możliwość sterowania kaskadą od 2 do 4 kotłów połączonych równolegle; w przypadku zastosowania 5 modułów MC400 możliwość sterowania kaskadą do 16 kotłów. * 6 mm 40, mm O 6 mm Wymiary (S W G) Maksymalny przekrój przewodu Zacisk przyłączeniowy 230 V Zacisk przyłączeniowy bardzo niskiego napięcia Napięcia znamionowe Magistrala BUS Napięcie sieciowe do zasilania modułu mm (pozostałe wymiary rysunek powyżej) 2,5 mm 2 1,5 mm 2 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz Kodowanie Funkcja modułu 0 Wył. (stan fabryczny) 1 Standardowa kaskada szeregowa 2 Zoptymalizowana kaskada szeregowa 3 Kaskada szeregowa z pokryciem obciążeń szczytowych Moduł obsługowy Pompa i zawór mieszający Bezpiecznik Złącze magistrali BUS Pobór mocy w trybie czuwania Maks. moc użyteczna Maks. moc użyteczna na podłączenie PC0, PC1 A0, IA1 Zakres pomiarowy czujników temperatury zasilania i powrotu Dolna granica błędu Zakres wskazań Górna granica błędu Zakres pomiarowy czujnika temperatury zewnętrznej Dolna granica błędu Zakres wskazań Górna granica błędu 15 V DC (zabezpieczenie przed przebiegunowaniem) 230 V AC, 50 Hz 230 V, 5 AT EMS 2/EMS plus < 1,0 W 1100 W 400 W (dopuszczalne pompy o wysokiej wydajności; maks. 40 A/μs) 10 W < 10 C C > 125 C < 35 C C > 125 C Dop. temperatura otoczenia C Klasa ochrony Nr ident. IP44 I Tabliczka znamionowa 4 Kaskada równoległa 5 Brak funkcji Zewnętrzna regulacja mocy 0 10 V ze standardową kaskadą szeregową (brak wewnętrznej regulacji temperatury) Zewnętrzna regulacja mocy 0 10 V ze zoptymalizowaną kaskadą szeregową Zewnętrzna regulacja temperatury zasilania 0 10 V ze standardową kaskadą szeregową O Zewnętrzna regulacja temperatury zasilania 0 10 V ze zoptymalizowaną kaskadą szeregową Moduł jest jednym zmaksymalnie 4 podrzędnych modułów kaskadowych. Nadrzędny moduł kaskadowy reguluje pracę podłączonych źródeł ciepła zgodnie z ustawionym na nim kodowaniem Tab. 18 Kodowanie i funkcja Tab. 17 Maksymalna długość całkowita połączeń magistrali: 100 m przy przekroju przewodu 0,50 mm m przy przekroju przewodu 1,50 mm 2
14 14 Systemy automatyki i sterowania EMS 2 IGM moduł do sterowania regulatorem typu Cx kotła bez EMS2 oraz do współpracy kaskadowej kotłów bez i z EMS N Nazwa Jednostka Wartość Masa kg 0,8 Napięcie znamionowe IGM VAC 230 Częstotliwość Hz Maksymalne zewnętrzne zabezpieczenie napięcia wejściowego A 16 Pobór mocy IGM W 5 Napięcie znamionowe magistrali Wewnętrzny bezpiecznik urządzenia Zakres pomiarowy czujnika temperatury zasilania Zakres pomiarowy czujnika temperatury zewnętrznej Dopuszczalna temperatura otoczenia IGM Dopuszczalna temperatura otoczenia czujnika temperatury zasilania systemu grzewczego Dopuszczalna temperatura otoczenia czujnika temperatury zasilania systemu grzewczego Maksymalna długość kabli połączeniowych magistrali 2-przewodowej BUS Maksymalna długość przewodów czujnikowych V DC 15 5 AT, ceramiczny, wypełniony piaskiem o C o C o C o C o C m? m? EMC poziom emisji zakłóceń wg EN Świadectwo zgodności Tab. 19 IPX4D Obr. 4 Rozměry Warianty systemu Wariant systemu Symbol złącza regulatora Regulator ogrzewania modułu IGM Typ Wymagany czujnik temperatury zmożliwością podłączenia do modułu IGM Modulacyjny (pogodowy) regulator lub regulator temperatury pomieszczenia z układem sterowania opartym na magistrali 2-przewodowej Zestyk bezpotencjałowy dwupozycyjny (wł./wył.) Czujnik temperatury zasilania systemu grzewczego FWx lub FR dowolny VF Czujnik temperatury zewnętrznej podłączany do zacisków [A]. Czujnik temperatury zewnętrznej jest zbędny w przypadku zastosowania regulatora temperatury pomieszczenia FRx (lub systemu regulacji temperatury pomieszczeń). Wspólny czujnik temperatury zasilania systemu grzewczego podłączany do zacisków [F] bądź opcjonalnie [E]. Czujnik temperatury zasilania systemu grzewczego podłączany do zacisków [F] lub w przypadku instalacji z centralnym zasobnikiem buforowym do zacisku [E] Tab. 20 Warianty systemu
15 Systemy automatyki i sterowania EMS 2 15 MB LAN2 moduł sterowania przez internet do współpracy z regulatorem CW400 za pomocą smartfona lub tabletu z aplikacją JunkersHome; tryby pracy i nastawy temperatur: automatyczny, dzienny, nocny, antyzamarzaniowy; programowanie dobowe i tygodniowe; informacje o temperaturze zewnętrznej, wewnętrznej, mocy palnika i uzysku solarnym (przy współpracy z systemem kolektorów słonecznych z modułem MS100 lub MS200); powiadamiania o usterkach; do 6 niezależnych w pełni modyfikowalnych programów grzewczych. 40, O 2 Wymiary (S W G) Napięcia znamionowe Magistrala 2-przewodowa EMS 2 Magistrala 2-przewodowa (HT) system magistrali CAN mm (pozostałe wymiary rysunek powyżej) 10 V do 24 V DC (zabezpieczenie przed przebiegunowaniem) 12 V do 15 V DC (zabezpieczenie przed przebiegunowaniem) 0 V do 5 V zasilanie modułu napięciem Interfejsy Pobór mocy Dołączony zasilacz sieciowy 230 V AC/7,5 V DC, 700 ma 2-Draht-BUS (HT) EMS 2 CAN LAN: 10/100 Mb/s (RJ45) 1,5 VA O Maks. moc użyteczna Dopuszczalna temperatura otoczenia ~ 1, W C IP20 2.* Tab. 21 Maksymalna długość całkowita połączeń magistrali pomiędzy wszystkimi użytkownikami (urządzeniami) danego systemu magistrali: Magistrala 2-przewodowa/EMS 2: 80 m przy maks. przekroju przewodu 0,40 mm m przy maks. przekroju przewodu 0, m przy maks. przekroju przewodu 0,75 mm m przy maks. przekroju przewodu 1,00 mm * m przy maks. przekroju przewodu 1,50 mm 2 6 mm 1. 6 mm 4x45 mm CAN: 30 m (ekranowany, żyły skręcone ze sobą) Odpowiednie kable dla danego systemu magistrali: Magistrala 2-przewodowa/EMS 2: np. LiYCY 2 x 0,75 (TP) CAN: 2 2 0,3 mm 2 ; ekranowany, żyły skręcone ze sobą Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm). 6 mm 6 mm 4x45 mm O O
16 16 Systemy automatyki i sterowania EMS 2 MB LANi moduł sterowania przez internet do współpracy z regulatorem CW400 za pomocą smartfona lub tabletu z aplikacją ProControl, do montażu w kotłach Bosch Condens 9000i. Funkcjonalność taka sama jak MB LAN 2 Maksymalna długość całkowita połączeń magistrali pomiędzy wszystkimi użytkownikami (urządzeniami) danego systemu magistrali: Magistrala 2-przewodowa/EMS 2: 80 m przy maks. przekroju przewodu 0,40 mm m przy maks. przekroju przewodu 0,50 mm m przy maks. przekroju przewodu 0,75 mm m przy maks. przekroju przewodu 1,00 mm m przy maks. przekroju przewodu 1,50 mm 2 CAN: 30 m (ekranowany, żyły skręcone ze sobą) Odpowiednie kable dla danego systemu magistrali: Magistrala 2-przewodowa/EMS 2: np. LiYCY 2 x 0,75 (TP) CAN: 2 2 0,3 mm 2 ; ekranowany, żyły skręcone ze sobą Aby uniknąć zakłóceń indukcyjnych: wszystkie kable niskonapięciowe kłaść z dala od kabli doprowadzających napięcie sieciowe (minimalna odległość 100 mm).
17 Systemy automatyki i sterowania EMS 2 17 Dane ErP Poniższe dane produktu spełniają wymagania rozporządzeń UE 811/2013, 812/2013, 813/2013 i 814/2013 uzupełniających dyrektywę 2010/30/UE Dane produktu Jednostka CR10 CR100 CW100 CW400 Klasa regulatora temperatury - V VI VI VI Udział regulatora temperatury w sezonowej efektywności energetycznej ogrzewania pomieszczeń % Tab. 23 Dane ErP
18 18 Systemy automatyki i sterowania EMS 2
19 Systemy automatyki i sterowania EMS 2 19
20 Robert Bosch Sp. z o.o. Dział Termotechniki ul. Jutrzenki Warszawa Podane w ulotce informacje nie stanowią oferty w rozumieniu Kodeksu Cywilnego i mogą różnić się od rzeczywistych parametrów urządzeń.
