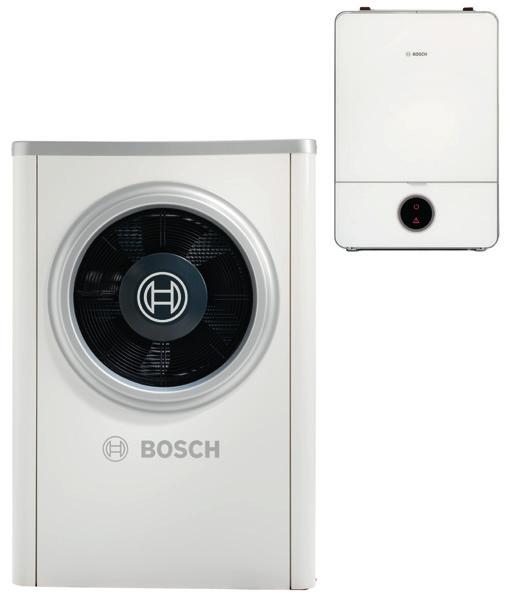

1 KARTA KATALOGOWA POMPY CIEPŁA BOSCH COMPRESS 7000i AW CS7000iAW AWB, CS7000iAW AWE Cechy szczególne: XXinnowacyjny design obudowa wykonana z hartowanego szkła w kolorze białym i czarnym XXwysoka efektywność pracy, COP do 4,9 XXmaksymalna temperatura zasilania do 62 o C XXwysoki współczynnik SCOP do 5,15 XXmodulowana moc grzewcza technologia inwerterowa XXszybki i prosty montaż XXfunkcja grzania i chłodzenia XXnowy regulator HPC400 obsługa do 4 obiegów grzewczych przy wykorzystaniu modułów MM100; bez modułów reguluje jednym obiegiem grzewczym bez mieszacza XXwbudowany moduł internetowy XXobudowa z EPP XXdwa elektroniczne zawory rozprężne XXpodwójna sprężarka rotacyjna XXpraca do temperatury zewnętrznej -20 o C

2 2 CS7000iAW AWB, CS7000iAW AWE Dane techniczne jednostka zewnętrzna Pompa ciepła 1-fazowa Jednofazowa jednostka zewnętrzna CS7000i AW OR-S Jednostka 7 9 Tryb powietrze/woda Moc grzewcza przy A +2/W35 1) kw 7,7 10,5 Zakres modulacji przy A +2/W35 1) kw 2-7,7 3-10,5 Moc grzewcza przy A +7/W35 2) 40% mocy inwertera kw 2,96 3,32 Współczynnik sprawności przy A +7/W35 2) 4,84 4,93 Moc grzewcza przy A-7W35 2) 100% mocy inwertera kw 6,18 8,43 Współczynnik sprawności przy A-7/W35 2) 2,82 2,96 Moc grzewcza przy A +2/W35 2) 60% mocy inwertera kw 3,90 5,04 Współczynnik sprawności przy A +2/W35 2) 4,13 4,29 Współczynnik SCOP przy 35 o C 5,15 5,05 Współczynnik SCOP przy 55 o C 3,70 3,65 Moc chłodzenia przy A35/W7 1) kw 4,83 6,32 EER przy A35/W7 1) 3,12 2,90 Moc chłodzenia przy A35/W18 1) kw 6,71 9,25 EER przy A35/W18 1) 3,65 3,64 Dane dotyczące instalacji elektrycznej Zasilanie elektryczne 230 V 1N AC, 50 Hz 230 V 1N AC, 50 Hz Stopień ochrony IP X4 IP X4 Wielkość bezpiecznika w przypadku zasilania pompy ciepła bezpośrednio przez przyłącze budynku 3) A Maksymalny pobór mocy kw 3,2 3,6 System grzewczy Przepływ nominalny m 3 /h 1,19 1,55 Wewnętrzny spadek ciśnienia kpa 7,8 10,5 Powietrze i hałas Maks. moc silnika wentylatora (przetwornica DC) W Maksymalny strumień powietrza m 3 /h Poziom ciśnienia akustycznego z odległości 1 m 4) db(a) Poziom mocy akustycznej 4) db(a) Poziom mocy akustycznej "Silent mode" 4) db(a) Maks. poziom ciśnienia akustycznego z odległości 1 m db(a) Maks. poziom mocy akustycznej db(a) Dane ogólne Czynnik chłodniczy 5) R410A R410A Ilość środka chłodniczego kg 1,75 2,35 CO 2(e) ton 3,65 4,91 Temperatura maksymalna na zasilaniu, tylko pompa ciepła o C Wymiary (S x W x G) mm 930 x 1380 x x 1380 x 440 Masa z blachami bocznymi i pokrywą kg Tab. 1 Pompa ciepła 1) Dane dot. mocy wg EN ) Dane dot. mocy wg EN ) Klasa bezpiecznika gl lub C 4) Poziom mocy akustycznej wg EN (40% A7/W35) 5) GWP 100 = 2088

3 CS7000iAW AWB, CS7000iAW AWE 3 Pompa ciepła 3-fazowa Trójfazowa jednostka zewnętrzna CS7000i AW OR-T Jednostka Tryb powietrze/woda Moc grzewcza przy A +2/W35 1) kw 13,7 16,0 Zakres modulacji przy A +2/W35 1) kw 5,5-13,7 5,5-16,0 Moc grzewcza przy A +7/W35 2) 40% mocy inwertera kw 5,11 4,80 Współczynnik sprawności przy A +7/W35 2) 4,90 4,82 Moc grzewcza przy A-7W35 2) 100% mocy inwertera kw 10,99 12,45 Współczynnik sprawności przy A-7/W35 2) 2,85 2,55 Moc grzewcza przy A +2/W35 2) 60% mocy inwertera kw 7,11 7,42 Współczynnik sprawności przy A +2/W35 2) 4,05 4,03 Współczynnik SCOP przy 35 o C 5,13 5,00 Współczynnik SCOP przy 55 o C 3,65 3,70 Moc chłodzenia przy A35/W7 1) kw 8,86 10,17 EER przy A35/W7 1) 2,72 2,91 Moc chłodzenia przy A35/W18 1) kw 11,12 11,92 EER przy A35/W18 1) 3,23 3,28 Dane dotyczące instalacji elektrycznej Zasilanie elektryczne Stopień ochrony 400 V 3N AC, 50 Hz IP X4 Wielkość bezpiecznika 3) A Maksymalny pobór mocy kw 7,2 7,2 System grzewczy Przepływ nominalny m 3 /h 2,23 2,91 Wewnętrzny spadek ciśnienia kpa 15,8 22,9 Powietrze i hałas Maks. moc silnika wentylatora (przetwornica DC) W 280 Maksymalny strumień powietrza m 3 /h 7300 Poziom ciśnienia akustycznego z odległości 1 m 4) db(a) Poziom mocy akustycznej 4) db(a) Poziom mocy akustycznej "Silent mode" 4) db(a) Maks. poziom ciśnienia akustycznego z odległości 1 m db(a) Maks. poziom mocy akustycznej db(a) Dane ogólne Czynnik chłodniczy 5) R410A Ilość środka chłodniczego kg 3,30 4,00 CO 2(e) ton 6,89 8,35 Temperatura maksymalna na zasilaniu, tylko pompa ciepła o C 62 Wymiary (S x W x G) mm 1122 x 1695 x 545 Masa z blachami bocznymi i pokrywą kg Tab. 2 Pompa ciepła 1) Dane dot. mocy wg EN ) Dane dot. mocy wg EN ) Klasa bezpiecznika gl lub C 4) Poziom mocy akustycznej wg EN (40% A7/W35) 5) GWP 100 = 2088

4 4 CS7000iAW AWB, CS7000iAW AWE Dane techniczne jednostka wewnętrzna z zewnętrznym kotłem grzewczym Jednostka wewnętrzna Jednostka AWB 9 AWB 17 Parametry elektryczne Zasilanie elektryczne V 230 1) 230 1) Zalecana wielkość bezpiecznika 2) A Moc przyłączowa kw 0,5 0,5 System grzewczy Rodzaj przyłącza (zasilanie instalacji ogrzewczej i zasilanie/powrót pompy ciepła) Gwint wewnętrzny 1 Gwint wewnętrzny 1 Rodzaj przyłącza (powrót instalacji ogrzewczej) Gwint wewnętrzny 1 Gwint wewnętrzny 1 Maksymalne ciśnienie robocze kpa/bar 300/3,0 300/3,0 Naczynie wzbiorcze Niezintegrowane Niezintegrowane Możliwe ciśnienie dyspozycyjne dla rur i komponentów pomiędzy jednostką wewnętrzną a pompą ciepła kpa 3) 3) Minimalny przepływ (przy odszranianiu) l/s 0,32 0,56 Typ pompy Informacje ogólne Grundfos UPM PWM Grundfos UPM GEO PWM Stopień ochrony IP X1 Wymiary (szer. gł. wys.) mm 485 x 386 x 700 Masa kg 24 Tab. 3 Jednostka wewnętrzna z dogrzewaczem elektrycznym 1) 1N AC, 50 Hz 2) Charakterystyka bezpiecznika gl/c 3) W zależności od podłączonej pompy ciepła, patrz instrukcje montażu pompy ciepła

5 CS7000iAW AWB, CS7000iAW AWE 5 Dane techniczne jednostka wewnętrzna z dogrzewaczem elektrycznym Jednostka wewnętrzna Jednostka AWE 9 AWE 17 Parametry elektryczne Zasilanie elektryczne V 400 1) /230 1) 400 2) Zalecana wielkość bezpiecznika 3) A 16 2) /50 1) 16 2) Dogrzewacz elektryczny kw 2/4/6/9 2/4/6/9 System grzewczy Rodzaj przyłącza (zasilanie instalacji ogrzewczej i zasilanie/powrót pompy ciepła) Gwint wewnętrzny 1 Gwint wewnętrzny 1 Rodzaj przyłącza (powrót instalacji ogrzewczej) Gwint wewnętrzny 1 Gwint wewnętrzny 1 Maksymalne ciśnienie robocze kpa/bar 300/3,0 300/3,0 Minimalne ciśnienie robocze kpa/bar 50/0,5 4) 50/0,5 4) Naczynie wzbiorcze l 8.8 8,8 Możliwe ciśnienie dyspozycyjne dla rur i komponentów pomiędzy jednostką wewnętrzną a pompą ciepła kpa 5) 5) Minimalny przepływ (przy odszranianiu) l/s 0,32 0,56 Typ pompy Informacje ogólne Grundfos UPM PWM Grundfos UPM GEO PWM Stopień ochrony IP X1 Wymiary (szer. gł. wys.) mm 485 x 386 x 700 Masa kg 32 Tab. 4 Jednostka wewnętrzna z dogrzewaczem elektrycznym 1) 3N AC 50 Hz 2) 1N AC 50 Hz 3) Charakterystyka bezpiecznika gl/c 4) Ciśnienie zależne od ciśnienia w naczyniu wzbiorczym 5) W zależności od podłączonej pompy ciepła, patrz instrukcje montażu pompy ciepła

6 6 CS7000iAW AWB, CS7000iAW AWE Wymiary i przyłącza Rys. 1 Wymiary i przyłącza modeli pompy ciepła 7-9, strona tylna Rys. 2 Wymiary modeli pompy ciepła 7 9, widok z góry

7 CS7000iAW AWB, CS7000iAW AWE 7 Wymiary i przyłącza Rys. 3 Wymiary i przyłącza modeli pompy ciepła 13-17, strona tylna Rys. 4 Wymiary modeli pompy ciepła 13 17, widok z góry

8 8 CS7000iAW AWB, CS7000iAW AWE Rys. 5 Wymiary minimalne jednostki zewnętrznej (mm) I Rys. 6 Odstępy minimalne jednostki wewnętrznej

9 CS7000iAW AWB, CS7000iAW AWE 9 Dane ErP Dane produktu Jednostka CS7000iAW 7 ORE/ORB CS7000iAW 9 ORE/ORB CS7000iAW 13 ORE/ORB CS7000iAW 17 ORE/ORB Klasa efektywności energetycznej dla temperatury 55 o C - A++ A++ A++ A++ Znamionowa moc cieplna dla temperatury 55 C (Prated) kw Sezonowa efektywność energetyczna ogrzewania pomieszczeń dla temperatury 55 o C (η S ) % Poziom mocy akustycznej w pom ieszczeniu (L WA ) db(a) Poziom mocy akustycznej na zewnątrz (L WA ) db(a) Tab. 5 Dane ErP Dane F-GAZ Pompa ciepła Jednostka CS7000iAW 7 CS7000iAW 9 CS7000iAW 13 CS7000iAW 17 Zawiera fluorowe gazy cieplarniane - Tak Tak Tak Tak Rodzaj czynnika chłodniczego - R410A R410A R410A R410A Ilość czynnika chłodniczego kg 1,75 2,35 3,3 4 GWP czynnika chłodniczego kg CO 2-eq 2,088 2,088 2,088 2,088 Ilość czynnika chłodniczego kg CO 2-eq 3,654 4,907 6,89 8,352 Zamknięte hermetycznie - Tak Tak Tak Tak Tab. 6 Dane F-GAZ

10 10 CS7000iAW AWB, CS7000iAW AWE Krzywe mocy grzewczej Rys. 7 Krzywe mocy grzewczej pomp ciepła CS7000iAW przy temperaturze zasilania 55 C "Q" Moc cieplna T Temperatura zewnętrzna [1] Krzywa mocy grzewczej CS7000iAW 7 OR-S [2] Krzywa mocy grzewczej CS7000iAW 9 OR-S [3] Krzywa mocy grzewczej CS7000iAW 13 OR-T [4] Krzywa mocy grzewczej CS7000iAW 17 OR-T

11 CS7000iAW AWB, CS7000iAW AWE 11 Rys. 8 Krzywe mocy grzewczej pomp ciepła CS7000iAW przy temperaturze zasilania 45 C "Q" Moc cieplna T Temperatura zewnętrzna [1] Krzywa mocy grzewczej CS7000iAW 7 OR-S [2] Krzywa mocy grzewczej CS7000iAW 9 OR-S [3] Krzywa mocy grzewczej CS7000iAW 13 OR-T [4] Krzywa mocy grzewczej CS7000iAW 17 OR-T

12 12 CS7000iAW AWB, CS7000iAW AWE Krzywe mocy grzewczej Rys. 9 Krzywe mocy grzewczej pomp ciepła CS7000iAW przy temperaturze zasilania 35 C "Q" Zapotrzebowanie na moc cieplną T Temperatura zewnętrzna [1] Krzywa mocy grzewczej CS7000iAW 7 OR-S [2] Krzywa mocy grzewczej CS7000iAW 9 OR-S [3] Krzywa mocy grzewczej CS7000iAW 13 OR-T [4] Krzywa mocy grzewczej CS7000iAW 17 OR-T

13 CS7000iAW AWB, CS7000iAW AWE 13 Krzywe mocy CS7000iAW Krzywe mocy CS7000iAW 7 OR-S Rys. 10 Współczynnik efektywności (COP) CS7000iAW 7 OR-S Rys. 12 Moc grzewcza (PH) CS7000iAW 7 OR-S COP Współczynnik efektywności PH Moc grzewcza Rys. 11 Współczynnik efektywności (COP) CS7000iAW 7 OR-S Rys. 13 Wysokość tłoczenia CS7000iAW 7 OR-S COP Współczynnik efektywności p p Hw V HW Strata ciśnienia Wysokość tłoczenia Strumień objętości wody grzewczej

14 14 CS7000iAW AWB, CS7000iAW AWE Krzywe mocy CS7000iAW 9 OR-S Rys. 14 Współczynnik efektywności (COP) CS7000iAW 9 OR-S Rys. 16 Moc grzewcza (PH) CS7000iAW 9 OR-S COP Współczynnik efektywności PH Moc grzewcza Rys. 15 Pobór mocy (PE) CS7000iAW 9 OR-S Rys. 17 Wysokość tłoczenia CS7000iAW 9 OR-S PE Pobór mocy p p Hw V HW Strata ciśnienia Wysokość tłoczenia Strumień objętości wody grzewczej

15 CS7000iAW AWB, CS7000iAW AWE 15 Krzywe mocy CS7000iAW 13 OR-T Rys. 18 Współczynnik efektywności (COP) CS7000iAW 13 OR-T Rys. 20 Moc grzewcza (PH) CS7000iAW 13 OR-T COP Współczynnik efektywności PH Moc grzewcza Rys. 19 Pobór mocy (PE) CS7000iAW 13 OR-T PE Pobór mocy Rys. 21 p p Hw V HW Wysokość tłoczenia CS7000iAW 13 OR-T Strata ciśnienia Wysokość tłoczenia Strumień objętości wody grzewczej

16 16 CS7000iAW AWB, CS7000iAW AWE Krzywe mocy CS7000iAW 17 OR-T Rys. 22 Współczynnik efektywności (COP) CS7000iAW 17 OR-T Rys. 24 Moc grzewcza (PH) CS7000iAW 17 OR-TS COP Współczynnik efektywności PH Moc grzewcza Rys. 23 Pobór mocy (PE) CS7000iAW 17 OR-T Rys. 25 Wysokość tłoczenia CS7000iAW 17 OR-T COP Współczynnik efektywności p p Hw V HW Strata ciśnienia Wysokość tłoczenia Strumień objętości wody grzewczej

17 CS7000iAW AWB, CS7000iAW AWE 17 Zakres pracy CS7000iAW T1 [ C] T T2 [ C] Rys. 26 Zakres pracy pompy ciepła CS7000iAW bez dogrze-wacza T1 Maksymalna temperatura zasilania T2 Temperatura zewnętrzna

18 18 CS7000iAW AWB, CS7000iAW AWE Akcesoria Nr katalogowy Nazwa artykułu Klasa efektywności CR 10 regulator pokojowy z wyświetlaczem, do montażu na ścianie, bez programowania czasowego, do jednego obiegu grzewczego CR10H regulator pokojowy z wyświetlaczem, do montażu na ścianie, bez programowania czasowego, do jednego obiegu grzewczego, z wbudowanym czujnikiem wilgotności względnej V V MM100 moduł do sterowania obiegiem grzewczym z pompą obiegową i zaworem mieszającym; w zakresie dostawy czujnik temperatury mieszacza MP100 moduł do sterowania podgrzewaniem basenump100 moduł do sterowania podgrzewaniem basenu MS100 moduł solarny do przygotowania c.w.u.; w zakresie dostawy 1 czujnik TS1 kolektora i 1 czujnik TS2 zasobnika c.w.u Mocowanie do jednego modułu MM100, MS100 lub MP100 w jednostce wewnętrznej ACE, ACB i ACM dla SAO INPA zestaw montażowy składający się z dwóch węży elastycznych i złączek do pompy ciepła SAO-2 AC Nr 1404 kabel grzewczy 2 m, 30 WNr 1404 kabel grzewczy 2 m, 30 W Nr 1405 kabel grzewczy 3 m, 45 WNr 1405 kabel grzewczy 3 m, 45 W Nr 1406 kabel grzewczy 7 m, 75 WNr 1406 kabel grzewczy 7 m, 75 W Zawór przełączający 3-D do c.w.u./c.o.; stosować również jako zawór przełączający (VCO), gdy w systemie jest zasobnik buforowy MK2 (TPS) czujnik wykraplania wilgoci, przewód 10 m, 2 opaski BT50 HP zbiornik buforowy stojący, cylindryczny, nieemaliowany, bez wężownicy (srebrny); UWAGA: nie stosować do chłodzenia BH B zbiornik buforowy stojący, cylindryczny, nieemaliowany, bez wężownicy (srebrny); UWAGA: nie stosować do chłodzenia BH A zbiornik buforowy stojący, cylindryczny, nieemaliowany, bez wężownicy (srebrny); UWAGA: nie stosować do chłodzenia BH B zbiornik buforowy stojący, cylindryczny, nieemaliowany, bez wężownicy (srebrny); UWAGA: nie stosować do chłodzenia BH A zbiornik buforowy stojący, cylindryczny, nieemaliowany, bez wężownicy (srebrny); UWAGA: nie stosować do chłodzenia BST300-5 zbiornik buforowy stojący, cylindryczny, nieemaliowany, bez wężownicy (biały) BH B zbiornik buforowy stojący; cylindryczny nieemaliowany, bez wężownicy (srebrny); UWAGA: nie stosować do chłodzenia A A WH 290 LP1 B stojący, cylindryczny, emaliowany podgrzewacz c.w.u. do pomp ciepła z jedną wężownicą WH 370 LP1 B stojący, cylindryczny, emaliowany podgrzewacz c.w.u. do pomp ciepła z jedną wężownicą WH 400 LP1 B stojący, cylindryczny, emaliowany podgrzewacz c.w.u. do pomp ciepła z jedną wężownicą WH 450 LP1 B stojący, cylindryczny, emaliowany podgrzewacz c.w.u. do pomp ciepła z jedną wężownicą ABHA 1 pokrywa do INPA. Do pomp ciepła CS7000iAW 7 i CS7000iAW 9. UWAGA: nie stosować do chłodzenia ABHA 2 pokrywa do INPA. Do pomp ciepła CS7000iAW 13 i CS7000iAW 17. UWAGA: nie stosować do chłodzenia PD7-9P pokrywa dźwiękowa przednia do pomp CS7000iAW 7 i CS7000iAW PD7-9T pokrywa dźwiękowa tylna do pomp CS7000iAW 7 i CS7000iAW PD13-17P pokrywa dźwiękowa przednia do pomp CS7000iAW 13 i CS7000iAW PD13-17T pokrywa dźwiękowa tylna do pomp CS7000iAW 13 i CS7000iAW 17 Tab. 7 Akcesoria

19 CS7000iAW AWB, CS7000iAW AWE 19 Przykładowy schemat (więcej schematów w materiałach projektowych) Rys. 30 Schemat instalacji z regulatorem (niewiążący schemat zasadniczy) Lokalizacja modułu: [3] W stacji [4] W stacji lub na ścianie [5] Na ścianie AWE 9/17 Jednostka kompaktowa z elektrycznym dogrzewaczem CR 10 Moduł zdalnego sterowania CS7000iAW Pompa ciepła powietrze-woda HPC 400 Urządzenie obsługowe MC1 Ogranicznik temperatury MM 100 Moduł mieszanych obiegów grzewczych/ chłodzenia PC1 Pompa obiegu grzewczego/chłodzenia BH/BST... Podgrzewacz buforowy PW2 Pompa cyrkulacyjna SEC 20 Moduł instalacyjny pompy ciepła WH... Podgrzewacz c.w.u. TC1 Czujnik temperatury zaworu mieszającego TW1 T0 T1 VC0 VC1 VW1 Czujnik temperatury podgrzewacza Czujnik temperatury zasilania Czujnik temperatury zewnętrznej Zawór przełączny zwarcia zasilania Zawór mieszający 3-drogowy Zawór przełączny przygotowania ciepłej wody

20 Robert Bosch Sp. z o.o. Dział Termotechniki ul. Jutrzenki Warszawa Podane w ulotce informacje nie stanowią oferty w rozumieniu Kodeksu Cywilnego i mogą różnić się od rzeczywistych parametrów urządzeń.
