1 Warto projektować z Rawlplug

2 Spis treści 1. Wyszukiwanie produktów Zakres prezentowanych informacji Zakres i forma prezentacji przeglądanych plików Pobieranie modeli i rysunków produktów Działanie opcji [My clipboard] Odnośniki do stron produktu Odnośniki do aprobat Odnośniki do Biblioteki Technicznej Jak korzystać z danych technicznych Instalacja wtyczki Plug-in Revit Wybór produktu z użyciem Plug-in Revit Prezentacja produktów z wykorzystaniem Plug-in Revit Implementacja pliku do projektu z wykorzystaniem Plug-in Revit Funkcjonalności po implementacji produktu do projektu Pobieranie aprobat produktu z użyciem Plug-in Revit Plug-in Revit dodatkowe funkcjonalności Wymagania techniczne 24

3 1 BIM RAWLPLUG TO APLIKACJA ONLINE która obejmuje kompleksowe portfolio modeli i rysunków technicznych zamocowań marki Rawlplug, możliwych do automatycznego zastosowania w środowisku BIM/CAD, bez względu na rodzaj używanego w nim oprogramowania projektowego. 2 3 BIM RAWLPLUG TO NARZĘDZIE zaprojektowane i stworzone dla wszystkich, którzy zajmują się projektowaniem architektonicznym, budowlanym i konstrukcyjnym po to, aby ich praca była prostsza, szybsza i przede wszystkim bardziej wydajna, a decyzje podejmowane były w oparciu o profesjonalne, zintegrowane i specjalistyczne informacje techniczne. ISTNIEJĄ DWA SPOSOBY KORZYSTANIA Z DANYCH ZAWARTYCH W BIM RAWLPLUG: 1. przez zastosowanie produktów z biblioteki BIM Rawlplug dostępnej online w przypadku każdego innego oprogramowania ze środowiska BIM/CAD 2. poprzez integrację dostępnej w BIM Rawlplug biblioteki produktów z biblioteką środowiska Autodesk Revit, uznanego na całym świecie oprogramowania do projektowania. 2

4 NINIEJSZA INSTRUKCJA UŻYTKOWANIA BIM RAWLPLUG PRZEDSTAWIA: 1. w jaki sposób wyszukiwać produkty 2. jaki jest zakres prezentowanych informacji 3. jaki jest zakres i forma prezentacji przeglądanych plików 4. jakie są opcje pobierania modeli i rysunków produktów 4 5. do czego służy schowek i jak z niego korzystać 6. do czego służą odnośniki do stron produktu 7. do czego służą odnośniki do aprobat 8. do czego służy odnośnik do Biblioteki Technicznej 9. w jaki sposób korzystać z Biblioteki Technicznej 10. gdzie są dostępne dane techniczne o produktach 11. jak zainstalować wtyczkę Plug-in Revit 12. w jaki sposób są prezentowane wyniki wyszukiwania produktów z wykorzystaniem Plug-in Revit 13. jak wybrać produkt z użyciem Plug-in Revit 14. w jaki sposób zaimplementować produkt do projektu z wykorzystaniem Plug-in Revit 15. jakie są funkcjonalności po implementacji produktu do projektu 16. jak pobrać aprobatę produktu z użyciem Plug-in Revit BIM Rawlplug 3

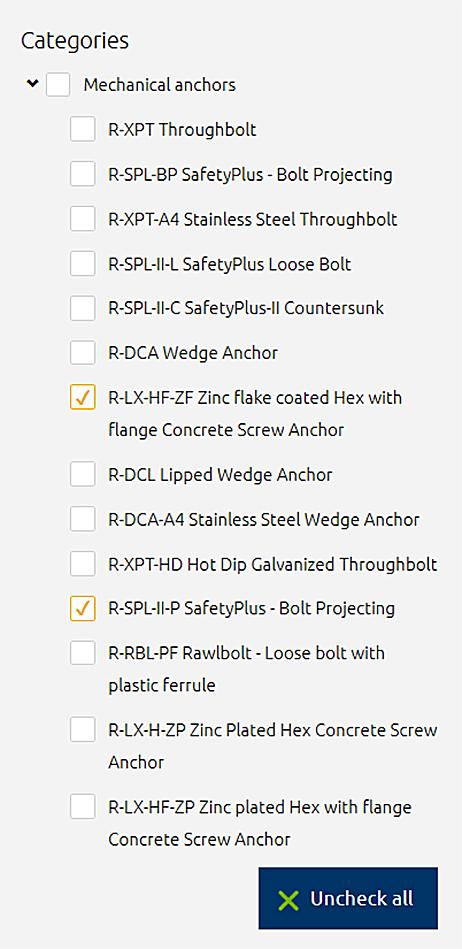

5 1. Wyszukiwanie produktów Prosta, intuicyjna i oparta na kluczowych informacjach użytkowych wyszukiwarka umożliwi Ci wybranie właściwego produktu. Można to zrobić na 3 sposoby: 1. SKU Wpisz w oknie SKU - indeks poszukiwanego produktu. Jeśli wybierzesz opcję wyszukiwania po indeksie SKU, w oknie pojawi się podpowiedź. Po wprowadzeniu właściwego indeksu strona aktualizuje się wyświetlając prawidłowe wyniki wyszukiwania. 2. Kategoria produktów Wyszukaj kategorię produktów [Categories] w rozwijalnym drzewku. Jeśli skorzystasz z wyszukiwania kategorii produktów w drzewku, wystarczy, że zaznaczysz interesujący Cię produkt wówczas strona również wyświetli automatyczne wyniki wyszukiwania. 4

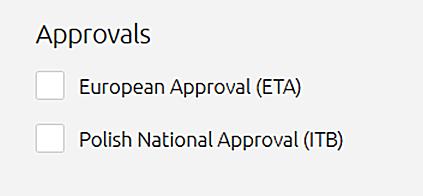

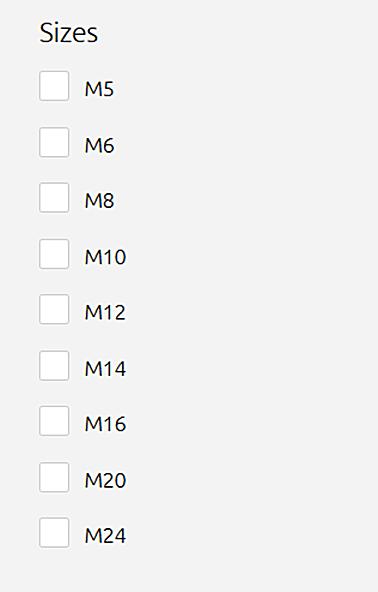

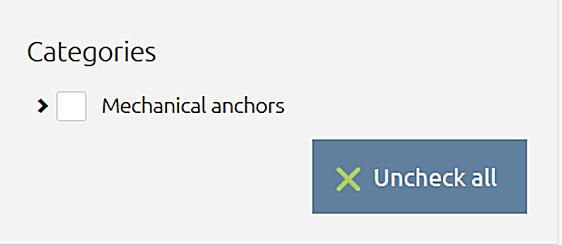

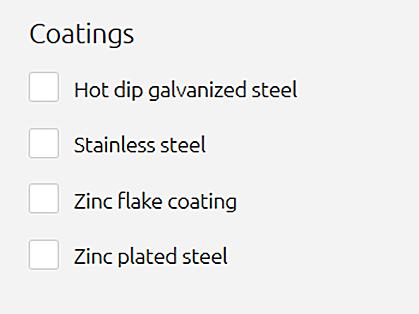

6 1. Wyszukiwanie produktów 3. Filtrowanie według parametrów Wybierz opcję filtrowania produktów z uwzględnieniem istotnych dla Ciebie parametrów: A. rodzaju podłoża [Base materials], np.: beton, cegła pełna, beton komórkowy B. średnicy łącznika [Sizes] C. rodzaju pokrycia [Coatings] D. dokumentów przynależnych [Approval types], m.in. aprobaty i/lub oceny techniczne W tej opcji zaznaczasz parametry, które spełniają Twoje oczekiwania, a automatycznie pojawiający się wynik wyszukiwania przedstawia zamocowania w kolejności uwzględniającej średnicę i długość wybranego produktu. Co więcej, pod wynikami wyszukiwania masz dostęp do prezentacji wybranych parametrów, które możesz usunąć pojedynczo, naciskając krzyżyk lub wszystkie jednocześnie, klikając w przycisk [Uncheck all]. Poszukując produktu można łączyć sposób wyszukiwania przez kategorię produktową oraz filtrowanie parametrów technicznych. BIM Rawlplug 5

7 2. Zakres prezentowanych informacji Po wyszukaniu konkretnego produktu zobaczysz stronę, która jest dla tego produktu dedykowana. Ta składa się z 3 kluczowych dla sprawnego i wygodnego korzystania części: 1. Prezentującej WIZUALIZACJĘ wybranego produktu, z dostępem do wersji płaskich i przestrzennych, we wszystkich możliwych rzutach potrzebnych do projektowania i prezentacji. 2. PREZENTUJĄCEJ trzy kolejne produkty z danej kategorii i wybranych parametrów, co umożliwia prosty i szybki podgląd kolejnego produktu, bez konieczności powrotu do poprzedniego menu i filtrowania/wyszukiwania właściwych zamocowań. 3. INFORMACYJNEJ obejmującej najważniejsze z puntu widzenia projektanta czy konstruktora dane na temat produktów, począwszy od informacji podstawowej, jak zastosowane powłoki czy możliwe podłoża, przez informacje opisujące geometrię produktu, czyli długość, średnica czy rozmiar klucza koniecznego do instalacji danego produktu po informacje dotyczące właściwości wytrzymałościowych. 6

8 3. Zakres i forma prezentacji przeglądanych plików W BIM Rawlplug masz dostęp do kompleksowej wizualizacji wybranego produktu, w zależności od potrzeb i potencjalnego zastosowania. Do dyspozycji użytkowników są aż 3 formy prezentacji przeglądanych i wybieranych zamocowań: 1. Użytkownik może zobaczyć zarówno techniczne RYSUNKI PŁASKIE (2D) do bezpośredniego wykorzystania w wybranym oprogramowaniu projektowym, jak i PRZESTRZENNE MODELE produktów (3D) w wersji wygodnej dla pełnej wizualizacji projektu czy do wykorzystania w prezentacjach o charakterze marketingowym. Wybrany widok jest widoczny w powiększeniu. Co ważne, wersja płaska (2D) widoku zamocowań posiada dodatkową etykietę, na której zgromadzone są podstawowe informacje o produkcie, które pozwalają na jego prostą i szybką identyfikację. 2. Każdy produkt jest dostępny w 6 RZUTACH: izometrycznym [isometric] oraz w ujęciach widoku z przodu [front], z tyłu [back], z góry [top], z dołu [bottom] oraz z boku [side]. Zarówno 1, jak i 2 opcja prezentacji jest widoczna na ekranie w tym samym czasie, a intuicyjna nawigacja pozwala na proste przeniesienie z jednego miejsca w drugie wg aktualnych potrzeb. BIM Rawlplug 7

9 3. Zakres i forma prezentacji przeglądanych plików 3. Klikając w OPCJĘ 360 VIEW masz dostęp do w pełni interaktywnego widoku wybranego produktu. Wyświetli się powoli obracający się wokół własnej osi model, a Ty w dowolnym momencie możesz: a. zatrzymać automatycznie obracający się model, klikając lewym przyciskiem myszy w obszarze podglądu głównego lub przyciskając pierwszą z lewej ikonkę z menu sterującego b. ręcznie obrócić model wg własnego uznania, przytrzymując lewy przycisk myszy na modelu i właściwie ją kierunkując c. skalować model używając scrolla myszki lub przyciskając właściwe przyciski +/- na menu sterującym d. przejść do trybu pełnoekranowego, klikając w ostatni przycisk na menu sterującym. a. b. c. d. Tryb pełnoekranowy pozwala na wykorzystywanie wszystkich powyższych funkcjonalności wizualnych, ze względu na właściwie zaprojektowany układ elementów. Przejście pomiędzy poszczególnymi widokami jest możliwe poprzez klikanie strzałek z prawej i lewej strony na ekranie komputera lub używanej klawiaturze. Aby wyjść z trybu widoku na pełnym ekranie, wystarczy nacisnąć krzyżyk w prawym górnym rogu lub klawisz ESC na klawiaturze. 8

10 4. Pobieranie modeli i rysunków produktów Jeśli zdecydujesz już o wyborze konkretnego produktu, masz możliwość pobrania jego modeli i rysunków w omawianych wcześniej wersjach 2D oraz 3D w różnych konfiguracjach ustawień, w najczęściej wykorzystywanych w programach projektowych formatach. Aby zapisać na swoim dysku interesujący Cię plik, naciśnij przycisk [Select and download], który znajduje się w prawym dolnym rogu ogólnego widoku modeli i rysunków. Wówczas zobaczysz okno z listą wszystkich możliwych plików do pobrania dla wybranego produktu. BIM Rawlplug 9

11 4. Pobieranie modeli i rysunków produktów Na tym etapie masz możliwość swobodnego przełączania się pomiędzy polami wyboru rozszerzeń dla widoków 2D i 3D. Na liście rysunków 2D do Twojej dyspozycji są pełnobarwne rendery CAD views, rysunki płaskie: BIM drawings oraz CAD drawings. Modele 3D oferują szczegółowe pliki CAD models oraz uproszczone BIM models. Modele CAD to pliki trójwymiarowe, dedykowane do środowisk CAD, które zawierają bardziej uszczegółowioną geometrię. Modele BIM to pliki trójwymiarowe, dedykowane do środowisk BIM, które zawierają uproszczoną geometrię oraz zestaw powiązanych z modelem parametrów technicznych. Przy liście dostępnych plików masz podgląd do pełnych nazw i typów plików do pobrania. Te są opisane w jednoznaczny sposób, intuicyjnie nawiązując do przeglądanych wcześniej rzutów i modeli. Właściwy plik wybierzesz również z prezentowanej listy formatów dwg, dxf etc. Wybrany plik możesz pobrać naciskając ikonę pliku przy konkretnej jego nazwie. 10

12 4. Pobieranie modeli i rysunków produktów Aplikacja umożliwia jednak kilka innych, użytecznych opcji pobierania plików. Są one widoczne na pasku możliwych czynności pod listą plików do pobrania. A. B. C. A. Możesz wybrać opcję [Download selected], co pozwoli na pobranie bezpośrednio na Twój dysk zaznaczonych wcześniej w okienkach wyboru plików [checkbox]. Możesz też zaznaczyć wszystkie jednocześnie klikając w okienko [Select all]. Kompresowane są one pakietowo przez system do jednego archiwum ZIP i w taki sposób pobierane. B. Po zaznaczeniu wybranych plików możesz je wysłać (również w skompresowanej formie do archiwum ZIP) na wskazany podczas rejestracji adres , klikając na opcję [Send selected to ]. C. Do swojej dyspozycji masz również przycisk [Add to clipboard], który daje możliwość tymczasowego przechowywania plików po to, aby w jednym miejscu zebrać modele, rysunki i informacje dotyczące wszystkich przeglądanych i wybieranych przez Ciebie produktów. Te pobierzesz w całości po zakończeniu pracy z BIM Rawlplug, oszczędzając swój czas i przyspieszając prace projektowe. BIM Rawlplug 11

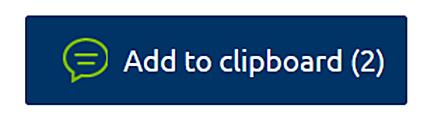

13 5. Działanie opcji [My clipboard] 1. [My clipboard] pełni rolę schowka dla wybieranych przez Ciebie plików do pobrania. Przeglądając, a następnie wybierając konkretne modele i rysunki zamocowań nie musisz ich za każdym razem pobierać osobno wystarczy, że w zakładce [Select and download] BIM Rawlplug skorzystasz z opcji [Add to clipboard]. 2. Wówczas zaznaczone przez Ciebie pliki trafiają do schowka [My clibboard], z którego możesz pobrać je jednorazowo, bez żadnych ograniczeń ilościowych. W dowolnym momencie użytkowania serwisu możesz przejść do schowka, klikając w jego ikonę w prawym górnym rogu serwisu. 3. Po dodaniu plików do [My clipboard] pojawi się na Twoim ekranie komunikat, który potwierdza ich transfer do schowka. W zależności od tego, co planujesz zrobić dalej możesz: nacisnąć przycisk OK, a tym samym kontynuować przeglądanie i dodawanie plików nacisnąć przycisk [Go to clipboard], po czym zostaniesz przeniesiony bezpośrednio do schowka. 4. Przechodząc do widoku [My clipboard], mając dostęp do pełnego magazynu przechowywanych przez Ciebie plików możesz: wrócić do ostatnio wyświetlanej strony produktu, klikając w przycisk [Back to content service] wysłać wszystkie wybrane pliki w formie skompresowanego archiwum ZIP na wskazany podczas rejestracji , wybierając opcję [Send selected to ] pobrać na swój dysk wszystkie przechowywane pliki w formie jednego, skompresowanego archiwum ZIP, wybierając [Download all] wyczyścić schowek ze wszystkich znajdujących się tam plików, klikając na [Delete all]. 12

14 6. Odnośniki do stron produktu Przed uruchomieniem aplikacji BIM Rawlplug jej zakres i formę prezentacji konsultowaliśmy z najbardziej zaufanymi architektami, konstruktorami i wykonawcami. To właśnie dlatego jesteśmy przekonani, że nasza aplikacja obejmuje najważniejsze informacje niezbędne z punktu widzenia jej potencjalnych użytkowników, a te są prezentowane w sposób zintegrowany, czytelny i praktyczny. Mamy jednak świadomość, że przy realizacji projektów mogą być potrzebne inne, specyficzne dane, których być może nie zawarliśmy w serwisie, ale do których umożliwiamy dostęp. Z poziomu plików Revit (RFA) masz możliwość przejścia do naszej strony internetowej rawlplug.com, gdzie znajdziesz nawet najbardziej unikatowe dane o produktach, jakie możesz wykorzystać w swojej pracy. Wystarczy wybrać opcję [Product details on RAWLPLUG]. BIM Rawlplug 13

15 7. Odnośniki do aprobat Każdy produkt marki Rawlplug posiada aprobatę i/lub ocenę techniczną* czyli dokumenty potwierdzające wszystkie jego parametry i właściwości. W zależności od typu produktu, jest to aprobata/ocena europejska ETA lub krajowa AT. Dokumenty dla przeglądanych i wybieranych produktów są dostępne również w BIM Rawlplug wystarczy wybrać przycisk [Approval] w lewym dolnym rogu widoku modeli i rysunków produktów. * W wyjątkowych przypadkach, w momencie uruchomienia aplikacji BIM Rawlplug online, aprobaty dla pojedynczych produktów mogą nie być dostępne. To oznacza, że prowadzimy proces ich pozyskania i w serwisie pojawią się już wkrótce prosimy o zrozumienie i cierpliwość. 14

16 8. Odnośniki do Biblioteki Technicznej BIM Rawlplug daje możliwość dostępu do aktualnej aprobaty produktu, co oznacza dokument potwierdzający wszystkie jego parametry i właściwości. Do zdecydowanej większości produktów są przypisane jednak dodatkowe, specjalistyczne dokumenty. Te są dostępne w specjalnej Bibliotece Technicznej [Technical Library]. Wystarczy kliknąć w opcję [Technical Library] przy widoku poszczególnych produktów. Zostaniesz wtedy przeniesiony do Biblioteki Technicznej dostępnej na stronie rawlplug.com: zarejestruj się, jeśli będziesz korzystać z narzędzia po raz pierwszy zaloguj się osobistymi danymi, jeśli już wcześniej korzystałeś z Biblioteki Technicznej. BIM Rawlplug 15

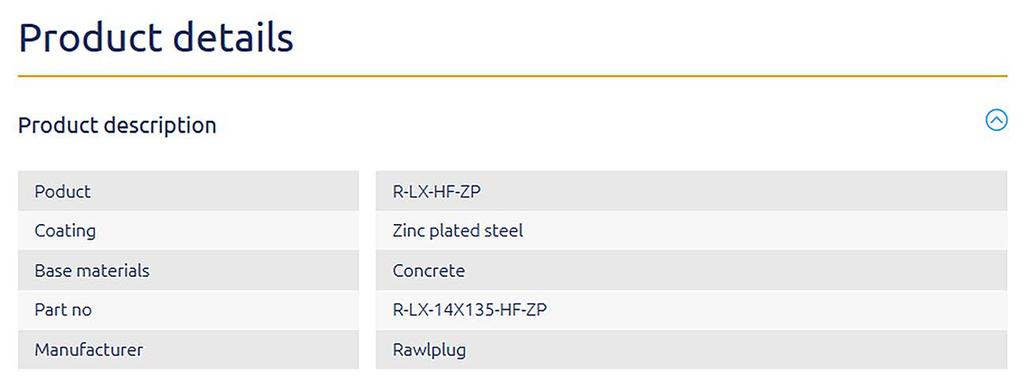

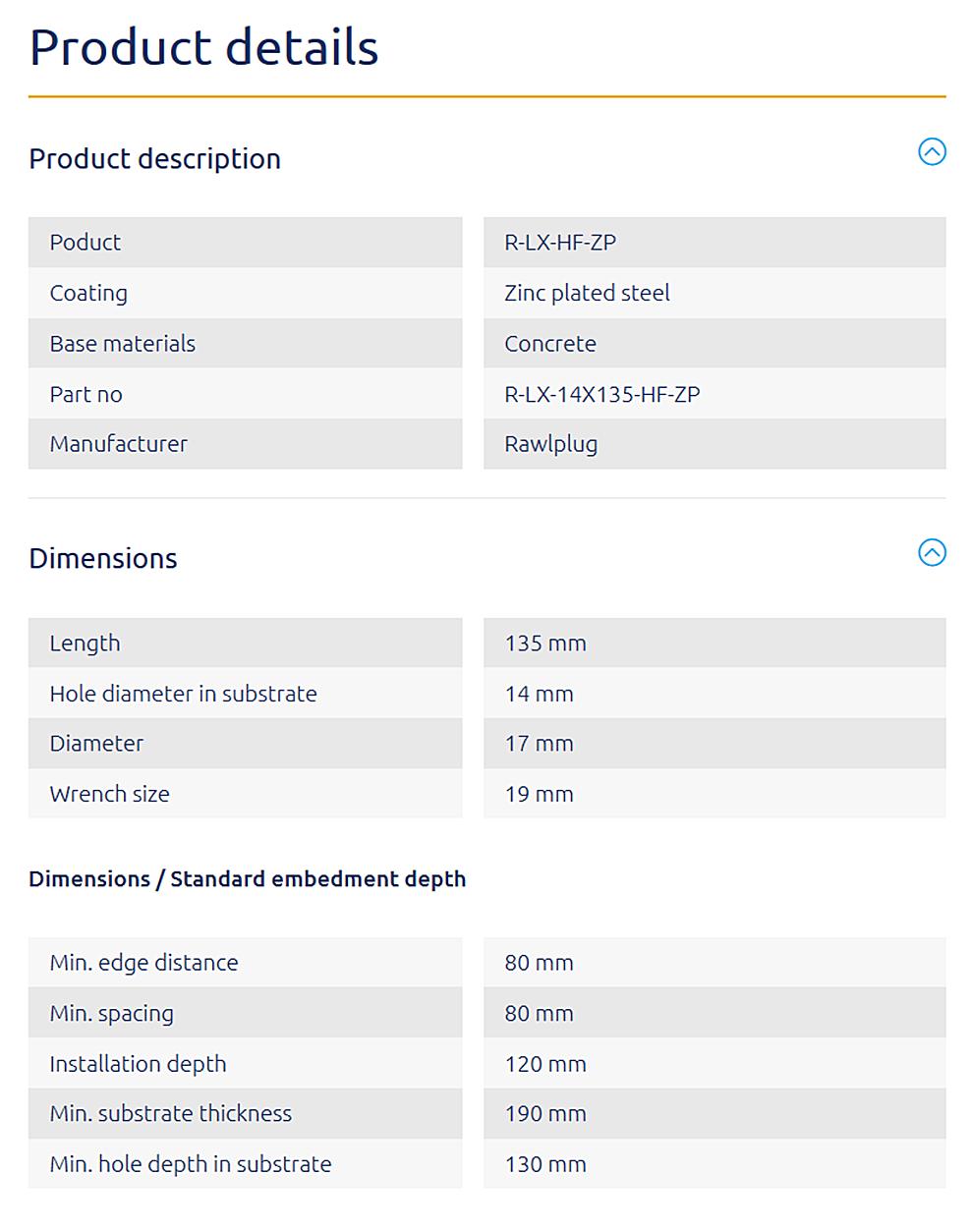

17 9. Jak korzystać z danych technicznych To co wyróżnia aplikację BIM Rawlplug spośród innych konkurencyjnych, dostępnych na rynku to m.in. fakt, że w przypadku naszej aplikacji do każdego produktu dołączamy szereg unikalnych dla niego informacji, zarówno marketingowych, technicznych jak i co najważniejsze mechanicznych w czytelnej, przyjaznej i użytecznej formie. Informacje te wyświetlane są w pod obszarem z widokami produktu, w segmencie [Product details]. Parametry opisujące dany produkt są podzielone na grupy, ułatwiając tym samym ich lokalizację i sprawiając, że cały układ jest przejrzysty i przyjazny użytkownikowi. Poszczególne grupy parametrów można zwijać za pomocą strzałek znajdujących się po prawej stronie listy. 16

18 10. Instalacja wtyczki Plug-in Revit Innowacyjna wtyczka Plug-in Revit umożliwia integrację z biblioteką danych z Autodesk Revit najpopularniejszego i najchętniej wybieranego oprogramowania do projektowania. Wystarczy pobrać wtyczkę ze strony rawlplug.com z zakładki: uslugi/narzedzia-dla-projektantow/bim-rawlplug Kliknij na baner [Download], znajdujący się na stronie głównej serwisu BIM Rawlplug i pobierz wtyczkę. Dzięki temu BIM Rawlplug stanie się integralnym elementem programu Autodesk Revit. To oznacza, że użytkownik przy okazji korzystania z oprogramowania do projektowania, może swobodnie korzystać z modeli, rysunków i informacji zawartych w BIM Rawlplug, bez konieczności przełączania się pomiędzy Revitem a przeglądarką. Wystarczy kliknąć w pole oznaczające pobranie wtyczki i przejść przez krótki i prosty proces instalacyjny, zgodnie z wyświetlającą się instrukcją. Ważne! Aby efektywnie pobrać wtyczkę Plug-in Revit, należy mieć zainstalowane oprogramowanie Autodesk Revit w wersji z 2014 roku lub nowszej. BIM Rawlplug 17

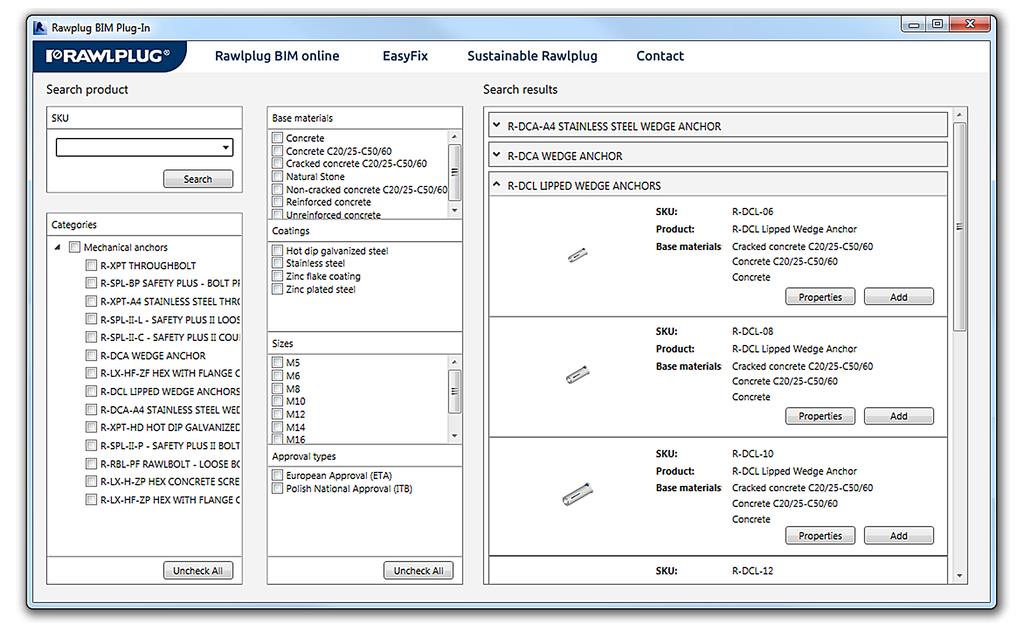

19 11. Wybór produktu z użyciem Plug-in Revit Po instalacji Plug-in Revit wyszukiwanie produktów jest analogiczne do wyszukiwania w wersji aplikacji online. Selekcji odpowiedniego produktu również można dokonać na trzy sposoby: 1. skorzystanie z wyszukiwarki SKU, w której użytkownik może wpisać konkretny, wybrany już indeks 2. poprzez wskazanie konkretnego produktu na liście [Categories] 3. wykorzystanie szeregu filtrów opartych na parametrach użytkowania produktu, jak podłoże, materiał z którego wykonany jest produkt, rodzaj powłoki zabezpieczającej produktu, rozmiar kotwy czy rodzaj dokumentu przynależnego. Masz również dostęp do podstawowych danych na temat wyszukiwanych produktów. Aby je zobaczyć, kliknij w przycisk [Properites], który znajduje się w prawym dolnym rogu widoku prezentującego produkt. To spowoduje otworzenie się wyskakującego okienka z niezbędnymi informacjami. 18

20 12. Prezentacja produktów z wykorzystaniem Plug-in Revit Lista wyników wyszukiwania produktów z użyciem Plug-in Revit jest taka sama jak w przypadku aplikacji dostępnej online, ale umożliwia ich wykorzystanie bezpośrednio w środowisku projektowym. Po wybraniu konkretnego produktu masz możliwość wyboru sposobu wyświetlania wyników w zależności od Twoich dotychczasowych przyzwyczajeń. Możesz wybrać opcję: 1. w której widzisz wyłącznie nazwę indeksu, pełną nazwę produktu oraz przyciski funkcyjne [Add] umożliwiający implementację produktu do projektu i [Properties] po kliknięciu którego wyświetlają się informacje szczegółowe o produkcie 2. gdzie zobaczysz listę ze szczegółami miniaturkę produktu po lewej stronie oraz nazwą indeksu, pełną nazwą produktu oraz rodzajami podłoży, na których wybrany produkt może być stosowany po prawej; w tym przypadku również do Twojej dyspozycji są przyciski [Add] i [Properties] 3. w której zobaczysz powiększoną miniaturkę rzutu izometrycznego produktu, z uwzględnieniem nazwy indeksu, pełnej nazwy i oczywiście przyciskami [Add] i [Properties]. BIM Rawlplug 19

21 13. Implementacja pliku do projektu z wykorzystaniem Plug-in Revit Implementacja wybranego pliku do projektu jest bardzo prosta wystarczy, abyś kliknął przycisk [Add], znajdujący się na liście wyników, obok wybranego produktu. To wszystko. Wynikiem takiego działania będzie zminimalizowanie widoku Plug-in Revit, a przy kursorze myszki widoczny już będzie model produktu, który wystarczy umieścić w odpowiednim miejscu projektu. 20

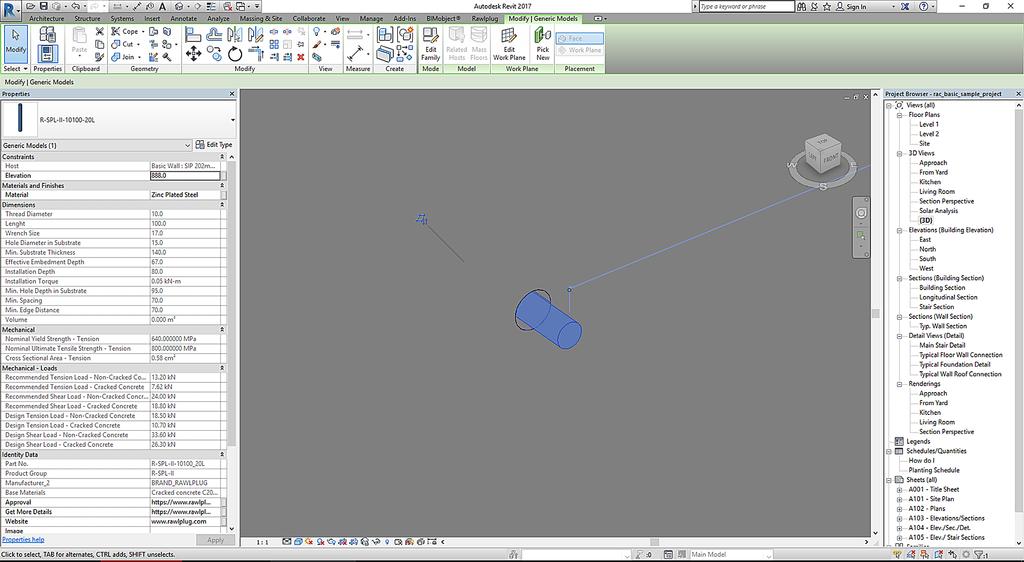

22 14. Funkcjonalności po implementacji produktu do projektu Po zaimplementowaniu produktu do projektu masz możliwość szybkiej weryfikacji jego parametrów wytrzymałościowych, mechanicznych, geometrycznych oraz innych informacji już bezpośrednio z poziomu środowiska Autodesk Revit. Wystarczy kliknąć lewym przyciskiem myszy na obrysie użytego zamocowania. Wtedy, po lewej stronie ekranu, wyświetli się okno z najważniejszymi informacjami, pogrupowanymi w przejrzyste kategorie, które ułatwiają szybkie zlokalizowanie szukanego parametru. Co więcej, z tego samego poziomu masz również możliwość przejścia do strony wybranego produktu w serwisie rawlplug.com lub otwarcia dokumentu przynależnego, jakim jest aprobata i/lub ocena techniczna. W tym celu należy kliknąć lewym przyciskiem myszy w prawą krawędź wartości parametru [Approval] bądź [Get more details]. BIM Rawlplug 21

23 15. Pobieranie aprobat produktu z użyciem Plug-in Revit Wtyczka Plug-in Revit BIM Rawlplug będzie umożliwiała użytkownikowi pobranie aktualnych aprobat poszczególnych produktów, bez konieczności szukania ich w aplikacji dostępnej online. Umożliwi to przycisk umieszczony w oknie [Properties] o nazwie [Approval]. Po kliknięciu w niego otworzy się okno przeglądarki, gdzie dostępna będzie odpowiednia aprobata. 22

24 16. Plug-in Revit dodatkowe funkcjonalności BIM Rawlplug w wersji Plug-in Revit ma nagłówek z odnośnikami o ważnych informacjach i narzędziach, jakie mogą przydać się przy projektowaniu lub podejmowaniu decyzji związanych z projektem. Znajdziesz tam odnośniki do: rawlplug.com strony głównej firmy Rawlplug, a w niej szczegółowe informacje o produktach i usługach kontakt do strony z danymi kontaktowymi z firmą Rawlplug na całym świecie BIM Rawlplug online EasyFix Contact BIM Rawlplug aplikacji dostępnej online EasyFix do strony dedykowanej EasyFix, aplikacji do obliczania i projektowania zamocowań w projektach budowlanych, z wykorzystaniem produktów marki Rawlplug BIM Rawlplug 23

25 17. Wymagania techniczne Aplikacja BIM Rawlplug posiada wsparcie dla przeglądarek o poniższych rozdzielczościach: Wyświetlacz desktop/tablet 1024 x 768, 1280 x 800, 1360 x 768, 1600 x 900, 1920 x 1080, 1920 x 1200, 2048 x 1536 Wyświetlacz mobilny 2560 x 1440, 1920 x 1080, 1334 x 750, 1136 x 640 Wsparcie przeglądarek* Mozilla Firefox, Internet Explorer, Safari, Chrome * Optymalizacja interfejsu dla najnowszych i 2 poprzednich przeglądarek 24
