1 TWOJA POMPA CIEPŁA KATALOG PRODUKTÓW 2018 Celem marki FERVOR jest zebranie w jednym miejscu i zaproponowanie Państwu urządzeń o najwyższej efektywności energetycznej, produktów europejskich, które spełnią Wasze oczekiwania.

2 JAKOŚĆ BEZ KOMPROMISÓW SPIS TREŚCI strona Pompy ciepła do ciepłej wody LAVO / CUBO 1 Pompy ciepła powietrze-woda KITA (średniotemperaturowe) 2-5 Pompy ciepła powietrze-woda ECO (wysokotemperaturowe) 6 Pompy ciepła powietrze-woda RVLI (niskotemperaturowe) 7 Pompy ciepła glikol-woda BASIC / COMPACT 8-13 Pompy ciepła glikol-woda HP 14 Akcesoria do pomp ciepła glikol-woda 15 Zasobniki i bufory 16 Pompy ciepła do ogrzewania basenów CLIMEXEL 17 Pompy ciepła do ogrzewania basenów FAIRLAND Klima-konwektory 20 WARUNKI SPRZEDAŻY Dostępność urządzeń powinna być zawsze potwierdzona u Producenta/Importera. Zamówienia są przyjmowane osobiście, ustnie lub na piśmie w siedzibie INVERTER Sp. z o.o. Blizne Łaszczyńskiego, Stare Babice przy ulicy Warszawskiej 37 lub za pośrednictwem poczty na adres: zamowienia@fervor.eu Przed złożeniem zamówienia Klient zobowiązany jest do zapoznania się z kartami katalogowymi oraz danymi technicznymi produktów, przedstawionymi w ofercie INVERTER Sp. z o.o., oraz dokonania na własną odpowiedzialność oceny zgodności z założeniami projektu i wymaganiami Klienta. Firma INVERTER Sp. z o.o. nie bierze odpowiedzialności przy tworzeniu ofert za ewentualne niezgodności, nieporozumienia i rozbieżności proponowanych produktów z założeniami projektu lub wymaganiami Klienta. Szczegółowe dane techniczne urządzeń są zamieszczone w kartach technicznych dostępnych w siedzibie firmy lub u doradców technicznych. Regulamin Sprzedaży firmy INVERTER Sp. z o.o. jest dostępny w siedzibie firmy. Producent/Importer zastrzega sobie prawo do wprowadzania zmian lub modyfikacji, które uzna za niezbędne dla poprawy oferty lub produktu. Gwarancją objęte są produkty skupione pod marką FERVOR Home Comfort sprzedawane na teren Polski przez firmę INVERTER Sp. z o.o. Warunki gwarancji są zgodnie z zapisami kart gwarancyjnych poszczególnych produktów. Dla zachowania gwarancji wymagane jest uruchomienie zerowe wykonane przez autoryzowany serwis i montaż urządzeń przez instalatora posiadającego certyfikat dla personelu zgodny z aktualnymi przepisami f-gazowymi. Podane ceny to ceny katalogowe netto w EURO. Przeliczenie następuje zgodnie z aktualnym kursem sprzedaży (tabela C). Minimum logistyczne dla zapewnienia bezpłatnej dostawy to równowartość 1 tyś EURO. Producent/Importer nie odpowiada za ewentualne błędy w druku. Zespół FERVOR Home Comfort

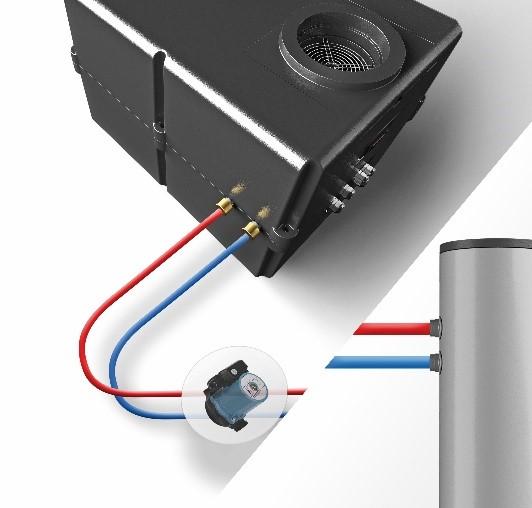

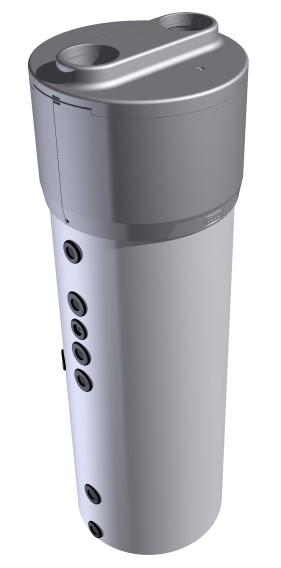

3 POMPY CIEPŁA POWIETRZE-WODA DO C.W.U. FERVOR-HC LAVO stojąca pompa ciepła powietrze-woda do c.w.u. Różne pojemności i możliwości konfiguracji nadają jej uniwersalny charakter. Najwyższe współczynniki COP i klasa energetyczna. Bezpośrednie połączenie z inwerterem PV. Istnieje możliwość zamówienia urządzenia z wyjściem/wejściem powietrza z boku. Wyprodukowano w Europie. Gwarancja 5 lat. Urządzenie hermetycznie zamknięte. LAVO/CUBO Pompy ciepła FERVOR-HC LAVO (R134A) Kod Nazwa Pojemność Moc Opis Temp. powietrza Klasa ErP Zasilanie Cena ( ) IM001 LAVO 200/L STANDARD 200 litrów 1,9kW bez wężownicy -7/+38 A+ 230V/50Hz - IM002 LAVO 200/LS STANDARD 200 litrów 1,9kW 1 wężownica -7/+38 A+ 230V/50Hz - IM003 LAVO 260/L STANDARD 260 litrów 1,9kW bez wężownicy -7/+38 A+ 230V/50Hz - IM004 LAVO 260/LS STANDARD 260 litrów 1,9kW 1 wężownica -7/+38 A+ 230V/50Hz - IM005 LAVO 260/LSB STANDARD 260 litrów 1,9kW 2 wężownice -7/+38 A+ 230V/50Hz - IM006 LAVO 260/H STANDARD 260 litrów 2,9kW bez wężownicy -7/+38 A 230V/50Hz - IM007 LAVO 260/HS STANDARD 260 litrów 2,9kW 1 wężownica -7/+38 A 230V/50Hz - IM008 LAVO 260/HSB STANDARD 260 litrów 2,9kW 2 wężownice -7/+38 A 230V/50Hz - maksymalna temperatura wody bez grzałki : Lavo 2.9kW - 62, Lavo 1.9kW - 56 FERVOR-HC CUBO innowacyjna pompa ciepła do c.w.u. Idealnie nadająca się do modernizowanej instalacji. Połączenie z dowolnym zbiornikiem ciepłej wody. Minimalna powierzchnia wymiany ciepła zbiornika: 1m² (wersja L), 1,5m² (wersja XL). Bezpośrednie połączenie z inwerterem PV. Wyprodukowano w Europie. Gwarancja 5 lat. Urządzenie hermetycznie zamknięte. Pompy ciepła FERVOR-HC CUBO (R134A) Kod Nazwa Opis Temp. powietrza Moc Zasilanie Cena ( ) IM009 CUBO L do istniejącego zbiornika -7/+38 1,9kW 230V/50Hz - IM010 CUBO H do istniejącego zbiornika -7/+38 2,9kW 230V/50Hz - maksymalna temperatura wody bez grzałki : 56 Str. 1

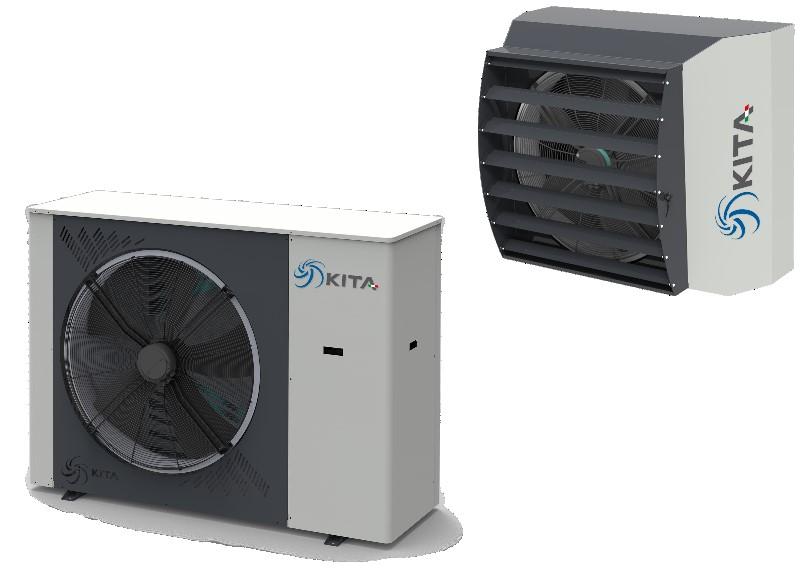

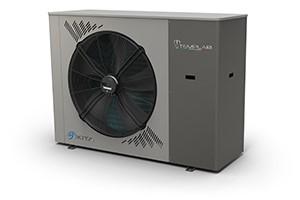

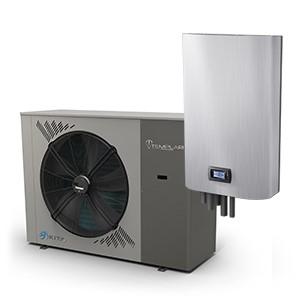

4 POMPY CIEPŁA POWIETRZE-WODA/POWIETRZE-POWIETRZE FERVOR-HC KITA L33/L42/L66 KITA L33 modulowana moc 11,39-23,90kW KITA L42 modulowana moc 8,19-29,30kW KITA L66 modulowana moc 12,04-34,43kW Wersja split Wersja monoblock FERVOR-HC KITA L33/KITA L42/KITA L66 (średniotemperaturowe) seria pomp ciepła Kita L to idealne urządzenia dla rezydencji i większych budynków, zarówno nowych jak i modernizowanych. Modulowana moc grzania/chłodzenia w zakresie %. Możliwość pracy z tradycyjnymi grzejnikami (55 C) nawet przy bardzo niskich temperaturach zewnętrznych bez wspomagania grzałką elektryczną. Parownik przygotowany specjalnie dla strefy klimatycznej zimnej. Wyposażone w sprężarki Scroll Inverter EVI z wtryskiem pary przegrzanej (Smart Injection), które zapewniają efektywną pracę aż do -32 C, pracują na potrzeby ogrzewania, chłodzenia i produkcji ciepłej wody użytkowej. Maksymalna temperatura zasilania 60 C. Wentylator EC. Zabudowana pompa obiegowa. Dla przygotowania c.w.u. zestaw G-ACS (zawór przełączający, przekaźnik i czujnik). Możliwość łączenia w kaskady do 4 szt. Przy zastosowaniu KITA HCC możliwość sterowania 3 strefami grzewczymi i 12 pomieszczeniami. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Najwyższa efektywność SCOP potwierdzona przez WPZ (Szwajcaria) zgodnie z EN14511 i EHPA. FERVOR-HC KITA L66 AIR/AIR to idealne urządzenie dla hal produkcyjnych i magazynów, zarówno nowych jak i modernizowanych. Parownik został zaprojektowany specjalnie dla strefy klimatycznej zimnej. Wyposażone w sprężarki inwerterowe z wtryskiem pary przegrzanej (Smart Injection), pracują na potrzeby ogrzewania i chłodzenia. Wentylator EC. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Wersja AIR/AIR W komplecie jednostka zewnętrzna i wewnętrzna (nagrzewnica), układ połączony czynnikiem chłodniczym. Str. 2

5 POMPY CIEPŁA POWIETRZE-WODA/POWIETRZE-POWIETRZE Pompy ciepła dla strefy klimatycznej zimnej FERVOR-HC KITA (powietrze-woda, monoblock) R410A Kod Nazwa Opis Moc (A2/W55) Moc (A2/W35) Klasa ErP Moc (A35/W7) Zasilanie Cena ( ) INVERTER T001 KITA-L33 Smart Injection 7,55-23,04kW 11,39-23,90 kw A++ / A+++ 4,65-19,61 kw 400V/50Hz - INVERTER T002 KITA-L42 Smart Injection 8,61-28,77kW 8,19-29,30 kw A++ / A+++ 5,65-22,30 kw 400V/50Hz - INVERTER T003 KITA-L66 Smart Injection 12,48-33,39kW 12,04-34,43 kw A++ / A+++ 10,08-25,30 kw 400V/50Hz - Urządzenie hermetycznie zamknięte. ogrzewanie ogrzewanie chłodzenie Pompy ciepła dla strefy klimatycznej zimnej FERVOR-HC KITA (powietrze-woda, split) R410A Kod Nazwa Opis Moc (A2/W55) Moc (A2/W35) Klasa ErP Moc (A35/W7) Zasilanie Cena ( ) INVERTER T004 KITA-L33 split Smart Injection 7,55-23,04kW 11,39-23,90 kw A++ / A+++ 4,65-19,61 kw 400V/50Hz - INVERTER T005 KITA-L42 split Smart Injection 8,61-28,77kW 8,19-29,30 kw A++ / A+++ 5,65-22,30 kw 400V/50Hz - INVERTER T006 KITA-L66 split Smart Injection 12,48-33,39kW 12,04-34,43 kw A++ / A+++ 10,08-25,30 kw 400V/50Hz - ogrzewanie ogrzewanie chłodzenie Pompy ciepła serii KITA w wersji split są dostarczane bez gazu (czynnika chłodniczego), na życzenie klienta mogą być napełnione gazem w fabryce, a cena gazu zostanie doliczona do ceny urządzenia. Pompy ciepła dla strefy klimatycznej zimnej FERVOR-HC KITA AIR (powietrze-powietrze, split) R410A Kod Nazwa Opis Moc (A7/A20) Moc (A35/A27) Zasilanie Cena ( ) T007 KITA L66 AIR/AIR INVERTER Smart Injection 9,5-39,0 kw 6,5-42,0 kw 400V/50Hz - ogrzewanie chłodzenie Pompy ciepła serii KITA w wersji powietrze-powietrze są dostarczane bez gazu (czynnika chłodniczego), na życzenie klienta mogą być napełnione gazem w fabryce, a cena gazu zostanie doliczona do ceny urządzenia. AKCESORIA do serii KITA Kod Nazwa Opis Uwagi Cena ( ) T008 G-ACS/S moduł c.w.u. do wersji split 1 1/4 zawiera zaw.3-drog, czujnik i przekaźnik - T009 G-ACS moduł c.w.u. do wersji monoblock 1 1/4 zawiera zaw.3-drog, czujnik i przekaźnik - T010 G-CAL sterowanie kotłem/grzałką zawiera przekaźnik montowany w fabryce - T011 K-AVSPEC podstawa antywibracyjna komplet, wys. 200mm - T012 K-RISC kabel grzejny odpływu kondensatu podłączany przez termostat zewnętrzny - T013 KITA-ENERGY moduł zliczania energii zawiera przepływomierz - T014 FLOW-GRID wyciszenie dodatkowe dodatkowe wyciszenie wentylatora - T015 KITA SILENCE wyciszenie dodatkowe dodatkowa izolacja akustyczna - T016 CABLE SPLIT 10 komplet kabli 10mb wymagane dla wersji split - T017 CABLE SPLIT 20 komplet kabli 20mb wymagane dla wersji split - T018 CABLE SPLIT 30 komplet kabli 30mb wymagane dla wersji split - T019 CABLE MONO 10 komplet kabli 10mb opcjonalnie dla wersji monoblock - T020 CABLE MONO 20 komplet kabli 20mb opcjonalnie dla wersji monoblock - T021 CABLE MONO 30 komplet kabli 30mb opcjonalnie dla wersji monoblock - T022 K-LEGS-L metalowe nóżki w kolorze obudowy zawierają podkładki antywibracyjne - T023 K-STF-AIR uchwyty mocujące dla jednostki wewnętrznej KITA AIR - T024 SCHEDA BMS dodatkowy port szeregowy karta elektroniczna - T025 PERF-MONITORING pełny monitoring internetowy pompa ciepła musi posiadać Scheda BMS - T026 PROTECTION L osłona zewnętrzna parownika montowana w fabryce - Str. 3

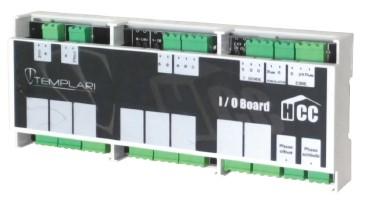

6 POMPY CIEPŁA POWIETRZE-WODA/POWIETRZE-POWIETRZE KITA HCC opis systemu Zestaw HCC umożliwia zarządzanie pompą ciepła Kita i systemem cieplnym budynku. Z pojedynczego panelu, dzięki dodatkowym akcesoriom, można obsługiwać ogrzewanie, chłodzenie, osuszanie i produkcja ciepłej wody, a także możliwość kontrolowania temperatury i wilgotności w budynku, sterowanie pompami obiegowymi, zaworami mieszającymi i zaworami strefowymi. Zarządzanie instalacją w budynku: do 3 obwodów o różnych temperaturach na wylocie i do 12 niezależnych pomieszczeń. Akcesoria tworzące zestaw to: panel dotykowy, płyta przekaźnikowa I / O i czujnik pokojowy dla pomiaru temperatury i wilgotności. Panel dotykowy Panel dotykowy jest sercem systemu i dzięki temu prosty i intuicyjny interfejs pozwala na zarządzanie pompą ciepła i wszelkimi zainstalowanymi akcesoriami. Może być podłączony do internetu, przez który można zarządzać zdalne np. poprzez smartfony, tablety lub komputery. Może być również używany jako panel sterowania pompy ciepła sam, co daje tę przewagę, że może oglądać i kontrolować parametry pracy działającego urządzenia: zarządzanie wartością zadaną, programowanie czasowe, krzywa grzewcza, optymalizator energetyczny i integracja z instalacją fotowoltaiczną. Płyta przekaźnikowa I/O Karta elektroniczna zarządzająca aktywacją / przekaźnikiem wyłączania urządzeń tworzących system: włączanie / wyłączanie lub modulowanie pomp obiegowych, głowice/ siłowniki zaworów strefowych, zawory mieszające, zamykające lub zawory modulujące, osuszacze. Czujnik pokojowy Czujniki temperatury i wilgotności komunikują się poprzez MODBUS z panelem dotykowym. Oprócz wyświetlania może być użyty do włączania/wyłączania poszczególnej strefy. Są wyposażone w przekaźnik dla sterowania napędu podłączonego zaworu strefowego z otoczeniem kontrolowanym przez czujnik. HCC KONFIGURACJA KITA HCC 1 panel dotykowy tylko do zarządzania pompą ciepła KITA Kod Nazwa Opis Cena ( ) T027 HCC TOUCH 7 panel dotykowy 7 - T028 HCC TOUCH 4,3 panel dotykowy 4,3 - T029 HCC CONNECT kabel MODBUS połączenie HCC z pompą ciepła - T030 HCC CABLE M kabel do podłączenia urządzeń MODBUS HCC 100mb - T031 SCHEDA BMS dodatkowy port szeregowy - T032 HCC POW zasilanie 230V/24V - Zestaw do montażu panelu na ścianie Kod Nazwa Opis Cena ( ) T033 HCC F01 ramka metalowa do montażu panelu dotykowego - T034 HCC F02 skrzynka instalacyjna do montażu na ścianie - Str. 4

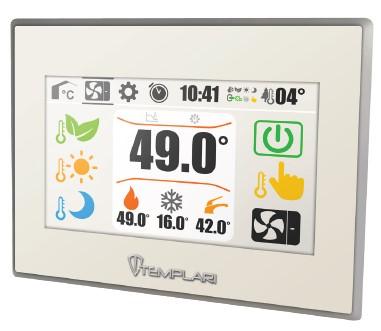

7 POMPY CIEPŁA POWIETRZE-WODA/POWIETRZE-POWIETRZE KITA HCC 2 panel dotykowy tylko do zarządzania pompą ciepła KITA i czujnikami pokojowymi To rozwiązanie należy zastosować jeśli instalacja nie wymaga sterowania mieszaczem i pompami obiegowymi. Kod Nazwa Opis Cena ( ) T026 HCC TOUCH 7 panel dotykowy 7 - T027 HCC TOUCH 4,3 panel dotykowy 4,3 - T035 HCC ROOM czujnik pokojowy temperatury i wilgotności - T028 HCC CONNECT kabel MODBUS połączenie HCC z pompą ciepła - T029 HCC CABLE M kabel do podłączenia urządzeń MODBUS HCC 100mb - T036 HCC CABLE P para kabli 1mm² do zasilania urządzeń MODBUS - T030 SCHEDA BMS dodatkowy port szeregowy - T031 HCC POW zasilanie 230V/24V - Zestaw do montażu panelu na ścianie Kod Nazwa Opis Cena ( ) T032 HCC F01 ramka metalowa do montażu panelu dotykowego - T033 HCC F02 skrzynka instalacyjna do montażu na ścianie - KITA HCC 3 panel dotykowy do zarządzania pompą ciepła KITA, czujnikami pokojowymi i płytą I/O To rozwiązanie należy zastosować jeśli instalacja wymaga sterowania mieszaczami i pompami obiegowymi. Kod Nazwa Opis Cena ( ) T026 HCC TOUCH 7 panel dotykowy 7 - T027 HCC TOUCH 4,3 panel dotykowy 4,3 - T037 HCC FLOOR płyta przekaźnikowa I/O - T034 HCC ROOM czujnik pokojowy temperatury i wilgotności - T028 HCC CONNECT kabel MODBUS połączenie HCC z pompą ciepła - T029 HCC CABLE M kabel do podłączenia urządzeń MODBUS HCC 100mb - T035 HCC CABLE P para kabli 1mm² do zasilania urządzeń MODBUS - T030 SCHEDA BMS dodatkowy port szeregowy - T031 HCC POW zasilanie 230V/24V - Zestaw do montażu panelu na ścianie Kod Nazwa Opis Cena ( ) T032 HCC F01 ramka metalowa do montażu panelu dotykowego - T033 HCC F02 skrzynka instalacyjna do montażu na ścianie - Str. 5

8 POMPY CIEPŁA POWIETRZE-WODA FERVOR-HC ECO 16RT/20RT nowość Naturalny i ekologiczny czynnik chłodniczy R290 (propan) FERVOR-HC ECO 16/20 (wysokotemperaturowe) seria pomp ciepła FERVOR-HC ECO RT to idealne urządzenia dla budynków modernizowanych, wyposażonych w tradycyjną instalację grzewczą. Przeznaczone do bezobsługowego ogrzewania ciepłej wody użytkowej i instalacji centralnego ogrzewania. Czynnikiem chłodniczym jest naturalny ekologiczny gaz R290 (propan,) który ze względu na swoje właściwości pozwala produkować wodę grzewczą o temperaturze nawet do 70. Urządzenie hermetycznie zamknięte. Ze względu na czynnik R290 nie podlega rygorom ustawy f-gazowej. Minimalna zewnętrzna temperatura pracy -15 C. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. FERVOR-HC ECO (monoblock) R290 Kod Nazwa Opis Moc (A2/W35) Klasa ErP Moc (A35/W7) Zasilanie Cena ( ) ECO 16 RT/BC Scroll ON-OFF 12.7 kw A++ 11,5 kw 400V/50Hz ECO 20 RT/BC Scroll ON-OFF 16,7 kw A++ 15,3 kw 400V/50Hz - ogrzewanie chłodzenie W zakresie dostawy regulator montowany w pomieszczeniu, czujnik c.w.u. i filtr CALLEFI. Str. 6

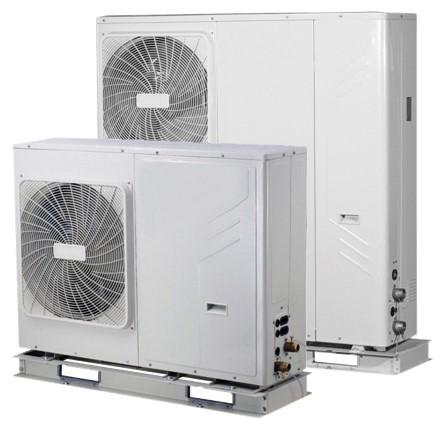

9 POMPY CIEPŁA POWIETRZE-WODA FERVOR-HC RVLI 14/14T RVLI 14 modulowana moc 5,20-14,76kW RVLI 14T modulowana moc 4,70-14,10kW nowość FERVOR-HC RVLI 14/14T (niskotemperaturowe) seria pomp ciepła FERVOR-HC RVLI to idealne urządzenia dla budynków nowych, wyposażonych w instalację niskotemperaturową (płaszczyznową lub klima-konwektory). Przeznaczone do bezobsługowego ogrzewania ciepłej wody użytkowej i instalacji centralnego ogrzewania/chłodzenia. Technologia inwerterowa pozwala na dokładne dopasowanie mocy do zmiennych warunków atmosferycznych. Minimalna zewnętrzna temperatura pracy -20 C. Urządzenie hermetycznie zamknięte. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. Kod Nazwa Opis Moc (A7/W35) Klasa ErP Moc (A7/W45) Moc (A35/W7) Zasilanie Cena ( ) Twin Rotary 2C09703I RVLI-14 INVERTER 5,20-14,76 kw A++ 4,87-14,08 kw 4,43-12,95 kw 230V/50Hz - 2C09704I RVLI-14T Twin Rotary INVERTER 4,70-14,10 kw A++ 4,62-14,11 kw 4,48-13,80 kw 400V/50Hz - W zakresie dostawy regulator montowany w pomieszczeniu. ogrzewanie ogrzewanie chłodzenie FERVOR-HC RVLI (monoblock) R410A AKCESORIA do serii RVLI Kod Nazwa Opis Cena ( ) 2C0970AF Rezerwowy podgrzewacz elektryczny 3kW (230V/1) do instalacji wewnątrz budynku - 2C0970BF Czujnik temperatury 10mb - - 2C0970CF Zestaw antywibracyjny komplet gumowych podkładek antywibracyjnych - Str. 7

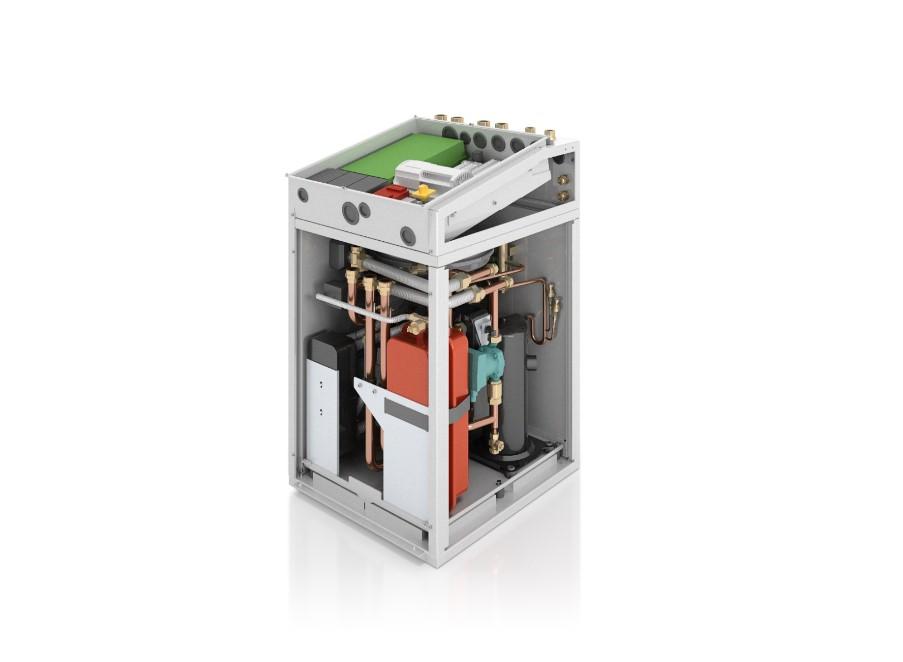

10 POMPY CIEPŁA GLIKOL-WODA ecogeo BASIC 1-9 modulowana moc 1,5-9kW nowość B1-ogrzewanie i c.w.u. w zasobniku zewnętrznym, B2-ogrzewanie, chłodzenie pasywne i c.w.u. w zasobniku zewnętrznym, B3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku zewnętrznym, B4-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku zewnętrznym Modulowana moc grzania/chłodzenia w zakresie % (Copeland Inverter Technology). Możliwość ograniczenia i zróżnicowania mocy osobno na grzanie, chłodzenie, c.w.u. i basen. Maksymalna temperatura pracy 60 C. Zabudowane dwie elektroniczne pompy obiegowe, zawór przełączający do CWU, naczynia przeponowe i zawory bezpieczeństwa. Wersja EH z 3-stopniową grzałką elektryczną 6kW (2/4/6), w wersji HTR ciepła woda użytkowa (w zasobniku zewnętrznym) jest podgrzewana przez pompę ciepła do temperatury 70 C bez pomocy grzałki elektrycznej. Możliwe łączenie w kaskady do 3 jednostek i praca z wymiennikiem powietrznym. Możliwa praca bez bufora wody grzewczej. W komplecie regulator pogodowy sterujący 3 strefami mieszającymi i jedną bezpośrednią plus basen. Integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Urządzenie hermetycznie zamknięte. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Kod Nazwa Opis Klasa ErP (B0/W35) (B35/W7) (B16/W23) Zasilanie Cena ( ) E21113/1 ecogeo B1 (1-9) Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E21112/1 ecogeo B1 (1-9) EH Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E21111/1 ecogeo B1 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E21110/1 ecogeo B1 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E21123/1 ecogeo B2 (1-9) Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kw 230V/50Hz - E21122/1 ecogeo B2 (1-9) EH Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kW 230V/50Hz - E21121/1 ecogeo B2 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kW 230V/50Hz - E21120/1 ecogeo B2 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kW 230V/50Hz - E21131/1 ecogeo B3 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW - 230V/50Hz - E21130/1 ecogeo B3 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW - 230V/50Hz - E21141/1 ecogeo B4 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW 9,3kW 230V/50Hz - E21140/1 ecogeo B4 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW 9,3kW 230V/50Hz - - chłodzenie chłodzenie ogrzewanie aktywne pasywne Str. 8

11 POMPY CIEPŁA GLIKOL-WODA ecogeo COMPACT 1-9 modulowana moc 1,5-9kW nowość B1-ogrzewanie i c.w.u. w zasobniku wewnętrznym, B2-ogrzewanie, chłodzenie pasywne i c.w.u. w zasobniku wewnętrznym, B3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku wewnętrznym, B4-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku wewnętrznym Grupa pomp ciepła ze zintegrowanym zasobnikiem c.w.u. 165 litrów (INOX). Modulowana moc grzania i chłodzenia w zakresie % (Copeland Inverter Technology). Możliwość ograniczenia i zróżnicowania mocy osobno na grzanie, chłodzenie, c.w.u. i basen. Maksymalna temperatura pracy 60 C. Zabudowane dwie elektroniczne pompy obiegowe, naczynia przeponowe i zawory bezpieczeństwa. Wersja EH z 3-stopniową grzałką elektryczną 6kW (2/4/6), w wersji HTR ciepła woda użytkowa jest podgrzewana przez pompę ciepła do temperatury 70 C bez pomocy grzałki elektrycznej. Możliwe łączenie w kaskady do 3 jednostek i praca z wymiennikiem powietrznym. Możliwa praca bez bufora wody grzewczej. W komplecie regulator pogodowy sterujący 3 strefami mieszającymi i jedną bezpośrednią plus basen. Integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Urządzenie hermetycznie zamknięte. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Kod Nazwa Opis Klasa ErP (B0/W35) (B35/W7) (B16/W23) Zasilanie Cena ( ) E31113/3 ecogeo C1 (1-9) Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E31112/1 ecogeo C1 (1-9) EH Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E31111/1 ecogeo C1 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E31110/1 ecogeo C1 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW V/50Hz - E31123/1 ecogeo C2 (1-9) Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kw 230V/50Hz - E31122/1 ecogeo C2 (1-9) EH Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kW 230V/50Hz - E31121/1 ecogeo C2 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kW 230V/50Hz - E31120/1 ecogeo C2 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW - 9,3kW 230V/50Hz - E31131/1 ecogeo C3 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW - 230V/50Hz - E31130/1 ecogeo C3 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW - 230V/50Hz - E31141/1 ecogeo C4 (1-9) HTR Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW 9,3kW 230V/50Hz - E31140/1 ecogeo C4 (1-9) HTR EH Copeland Inverter A++ / A+++ 1,5-9kW 1,5-7,4kW 9,3kW 230V/50Hz - - chłodzenie chłodzenie ogrzewanie aktywne pasywne Str. 9

12 POMPY CIEPŁA GLIKOL-WODA ecogeo BASIC ecogeo Basic 3-12 modulowana moc 3-14kW ecogeo Basic 5-22 modulowana moc 6-25kW B1-ogrzewanie i c.w.u. w zasobniku zewnętrznym, B2-ogrzewanie, chłodzenie pasywne i c.w.u. w zasobniku zewnętrznym, B3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku zewnętrznym, B4-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku zewnętrznym ECOFOREST ecogeo BASIC modulowana moc grzania/chłodzenia w zakresie % (Copeland Inverter Technology). Możliwość ograniczenia i zróżnicowania mocy osobno na grzanie, chłodzenie, c.w.u. i basen. Maksymalna temperatura pracy 60 C. Zabudowane dwie elektroniczne pompy obiegowe, zawór przełączający do CWU, naczynia przeponowe i zawory bezpieczeństwa. Wersja EH z 3-stopniową grzałką elektryczną 6kW (2/4/6), w wersji HTR ciepła woda użytkowa (w zasobniku zewnętrznym) jest podgrzewana przez pompę ciepła do temperatury 70 C bez pomocy grzałki elektrycznej. Możliwe łączenie w kaskady do 3 jednostek i praca z wymiennikiem powietrznym. Możliwa praca bez bufora wody grzewczej. W komplecie regulator pogodowy sterujący 3 strefami mieszającymi i jedną bezpośrednią plus basen. Możliwa integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Urządzenie hermetycznie zamknięte. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Str. 10

13 POMPY CIEPŁA GLIKOL-WODA Inwerterowe pompy ciepła ecogeo Basic 3-12 (R410A) Kod Nazwa Opis Klasa ErP (B0/W35) (B35/W7) (B16/W23) Zasilanie Cena ( ) E21213/1 ecogeo B1 (3-12) Copeland Inverter A++ / A kw 230V/50Hz - E21212/1 ecogeo B1 (3-12) EH Copeland Inverter A++ / A kw V/50Hz - E21211/1 ecogeo B1 (3-12) HTR Copeland Inverter A++ / A kw V/50Hz - E21210/1 ecogeo B1 (3-12) HTR EH Copeland Inverter A++ / A kw V/50Hz - E21223/1 ecogeo B2 (3-12) Copeland Inverter A++ / A kw - 9,3kw 230V/50Hz - E21222/1 ecogeo B2 (3-12) EH Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E21221/1 ecogeo B2 (3-12) HTR Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E21220/1 ecogeo B2 (3-12) HTR EH Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E21231/1 ecogeo B3 (3-12) HTR Copeland Inverter A++ / A kw 4-16kW - 230V/50Hz - E21230/1 ecogeo B3 (3-12) HTR EH Copeland Inverter A++ / A kW 4-16kW - 230V/50Hz - E21241/1 ecogeo B4 (3-12) HTR Copeland Inverter A++ / A kw 4-16kW 9,3kW 230V/50Hz - E21240/1 ecogeo B4 (3-12) HTR EH Copeland Inverter A++ / A kw 4-16kW 9,3kW 230V/50Hz - - ogrzewanie chłodzenie aktywne chłodzenie pasywne Inwerterowe pompy ciepła ecogeo Basic 5-22 (R410A) Kod Nazwa Opis Klasa ErP (B0/W35) (B35/W7) (B16/W23) Zasilanie Cena ( ) E23313/1 ecogeo B1 (5-22) Copeland Inverter A++ / A kW V/50Hz - E23312/1 ecogeo B1 (5-22) EH Copeland Inverter A++ / A kW V/50Hz - E23311/1 ecogeo B1 (5-22) HTR Copeland Inverter A++ / A kW V/50Hz - E23310/1 ecogeo B1 (5-22) HTR EH Copeland Inverter A++ / A kW V/50Hz - E23323/1 ecogeo B2 (5-22) Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E23322/1 ecogeo B2 (5-22) EH Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E23321/1 ecogeo B2 (5-22) HTR Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E23320/1 ecogeo B2 (5-22) HTR EH Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E23331/1 ecogeo B3 (5-22) HTR Copeland Inverter A++ / A kW 7-29kW - 400V/50Hz - E23330/1 ecogeo B3 (5-22) HTR EH Copeland Inverter A++ / A kW 7-29kW - 400V/50Hz - E23341/1 ecogeo B4 (5-22) HTR Copeland Inverter A++ / A kW 7-29kW 9,3kW 400V/50Hz - E23340/1 ecogeo B4 (5-22) HTR EH Copeland Inverter A++ / A kW 7-29kW 9,3kW 400V/50Hz - - ogrzewanie chłodzenie aktywne chłodzenie pasywne Str. 11

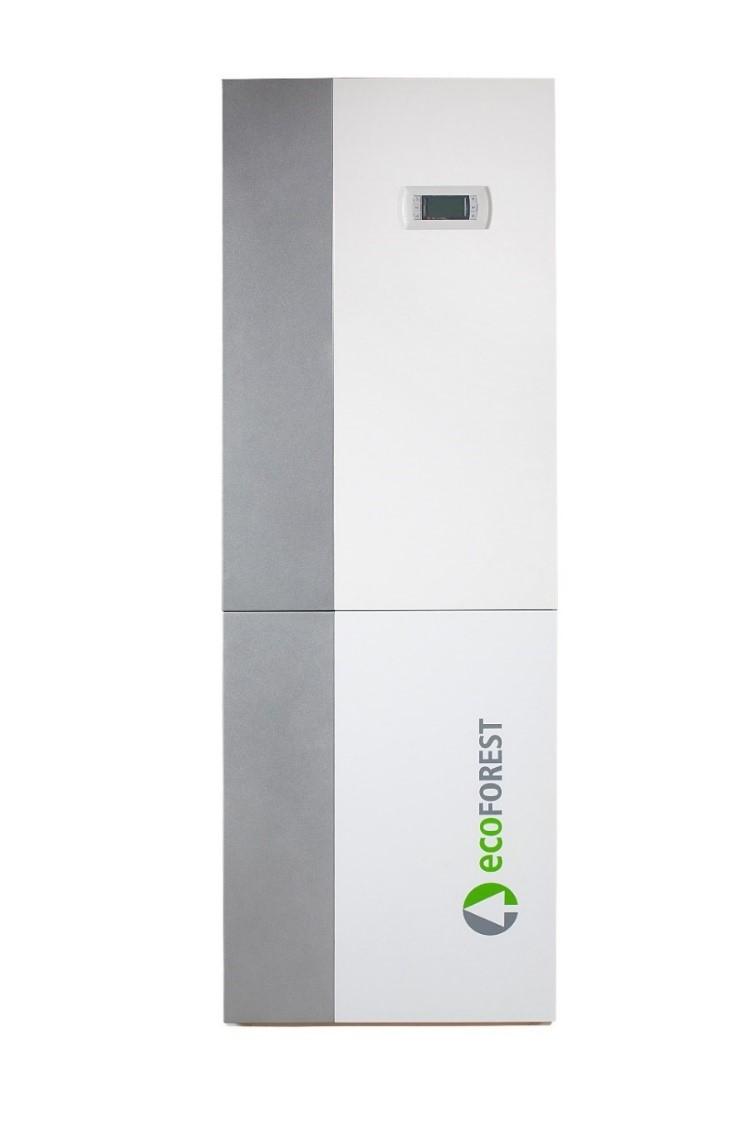

14 POMPY CIEPŁA GLIKOL-WODA ecogeo COMPACT ecogeo Compact 3-12 modulowana moc 3-14kW ecogeo Compact 5-22 modulowana moc 6-25kW C1-ogrzewanie i c.w.u. w zasobniku wewnętrznym, C2-ogrzewanie, chłodzenie pasywne i c.w.u. w zasobniku wewnętrznym, C3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku wewnętrznym, C4-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku wewnętrznym ECOFOREST ecogeo COMPACT grupa pomp ciepła ze zintegrowanym zasobnikiem CWU 165 l. (INOX). Modulowana moc grzania/chłodzenia w zakresie % (Copeland Inverter Technology). Możliwość ograniczenia i zróżnicowania mocy osobno na grzanie, chłodzenie, c.w.u. i basen. Maksymalna temperatura pracy 60 C. Zabudowane dwie elektroniczne pompy obiegowe, naczynia przeponowe i zawory bezpieczeństwa. Wersja EH z 3-stopniową grzałką elektryczną 6kW (2/4/6), w wersji HTR ciepła woda użytkowa (w zasobniku wewnętrznym) jest podgrzewana przez pompę ciepła do temperatury 70 C bez pomocy grzałki elektrycznej. Możliwe łączenie w kaskady do 3 jednostek i praca z wymiennikiem powietrznym. Możliwa praca bez bufora wody grzewczej. W komplecie regulator pogodowy sterujący 3 strefami mieszającymi i jedną bezpośrednią plus basen. Możliwa integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Urządzenie hermetycznie zamknięte. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Str. 12

15 POMPY CIEPŁA GLIKOL-WODA Inwerterowe pompy ciepła ecogeo Compact 3-12 (R410A) Kod Nazwa Opis Klasa ErP (B0/W35) (B35/W7) (B16/W23) Zasilanie Cena ( ) E31213/1 ecogeo C1 (3-12) Copeland Inverter A++ / A kw 230V/50Hz - E31212/1 ecogeo C1 (3-12) EH Copeland Inverter A++ / A kw V/50Hz - E31211/1 ecogeo C1 (3-12) HTR Copeland Inverter A++ / A kw V/50Hz - E31210/1 ecogeo C1 (3-12) HTR EH Copeland Inverter A++ / A kw V/50Hz - E31223/1 ecogeo C2 (3-12) Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E31222/1 ecogeo C2 (3-12) EH Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E31221/1 ecogeo C2 (3-12) HTR Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E31220/1 ecogeo C2 (3-12) HTR EH Copeland Inverter A++ / A kw - 9,3kW 230V/50Hz - E31231/1 ecogeo C3 (3-12) HTR Copeland Inverter A++ / A kw 4-16kW - 230V/50Hz - E31230/1 ecogeo C3 (3-12) HTR EH Copeland Inverter A++ / A kw 4-16kW - 230V/50Hz - E31241/1 ecogeo C4 (3-12) HTR Copeland Inverter A++ / A kw 4-16kW 9,3kW 230V/50Hz - E31240/1 ecogeo C4 (3-12) HTR EH Copeland Inverter A++ / A kw 4-16kW 9,3kW 230V/50Hz - - ogrzewanie chłodzenie aktywne chłodzenie pasywne Inwerterowe pompy ciepła ecogeo Compact 5-22 (R410A) Kod Nazwa Opis Klasa ErP (B0/W35) (B35/W7) (B16/W23) Zasilanie Cena ( ) E33313/1 ecogeo C1 (5-22) Copeland Inverter A++ / A kW V/50Hz - E33312/1 ecogeo C1 (5-22) EH Copeland Inverter A++ / A kW V/50Hz - E33311/1 ecogeo C1 (5-22) HTR Copeland Inverter A++ / A kW V/50Hz - E33310/1 ecogeo C1 (5-22) HTR EH Copeland Inverter A++ / A kW V/50Hz - E33323/1 ecogeo C2 (5-22) Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E33322/1 ecogeo C2 (5-22) EH Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E33321/1 ecogeo C2 (5-22) HTR Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E33320/1 ecogeo C2 (5-22) HTR EH Copeland Inverter A++ / A kW - 9,3kW 400V/50Hz - E33331/1 ecogeo C3 (5-22) HTR Copeland Inverter A++ / A kW 7-29kW - 400V/50Hz - E33330/1 ecogeo C3 (5-22) HTR EH Copeland Inverter A++ / A kW 7-29kW - 400V/50Hz - E33341/1 ecogeo C4 (5-22) HTR Copeland Inverter A++ / A kW 7-29kW 9,3kW 400V/50Hz - E33340/1 ecogeo C4 (5-22) HTR EH Copeland Inverter A++ / A kW 7-29kW 9,3kW 400V/50Hz - - ogrzewanie chłodzenie aktywne chłodzenie pasywne Str. 13

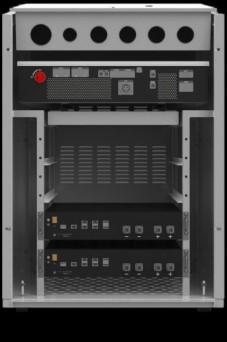

16 POMPY CIEPŁA GLIKOL-WODA ecogeo HP ecogeo HP modulowana moc 10,7-44,6kW ecogeo HP modulowana moc 17,1-59,6kW ecogeo HP modulowana moc 21,1-86,7kW HP1-ogrzewanie i c.w.u. w zasobniku zewnętrznym, możliwość sterowania zewnętrznym chłodzeniem pasywnym HP3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku zewnętrznym, możliwość sterowania zewnętrznym chłodzeniem pasywnym ECOFOREST ecogeo HP inwerterowe pompy ciepła dużej mocy. Modulowana moc grzania/chłodzenia w zakresie % (Danfoss Inverter Technology). Możliwe łączenie pomp w kaskady do 6 jednostek. W komplecie regulator obsługujący 5 stref grzewczych. Regulacja pogodowa, lub stałotemperaturowa. Pełna diagnostyka układu chłodniczego z pozycji regulatora. Możliwa integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Możliwość zróżnicowania mocy grzania/chłodzenia osobno na grzanie, chłodzenie i c.w.u. Maksymalna temperatura pracy 60 C. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Urządzenie hermetycznie zamknięte. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Inwerterowe pompy ciepła ecogeo HP (R410A) Kod Nazwa Opis Moc (B0/W35) Moc (B35/W7) Klasa ErP Zasilanie Cena ( ) E53413 ecogeo HP1 (12-40) Danfoss Inverter 10,7-44,6kW - A++ / A V/50Hz - E53513 ecogeo HP1 (15-70) Danfoss Inverter 17,1-59,6kW - A++ / A V/50Hz - E53613 ecogeo HP1 (25-100) Danfoss Inverter 21,1-86,7kW - A++ / A V/50Hz - E53433 ecogeo HP3 (12-40) Danfoss Inverter 10,7-44,6kW 12,1-49,0kW A++ / A V/50Hz - E53533 ecogeo HP3 (15-70) Danfoss Inverter 17,1-59,6kW 16,9-65,8kW A++ / A V/50Hz - E53633 ecogeo HP3 (25-100) Danfoss Inverter 21,1-86,7kW 28,3-116,9kW A++ / A V/50Hz - ogrzewanie chłodzenie Str. 14

17 POMPY CIEPŁA GLIKOL-WODA/AKCESORIA Akcesoria do urządzeń ecogeo B/C/HP Kod Nazwa Opis Cena ( ) E4100 WYMIENNIK AU 12 Powietrzny-glikolowy do B/C - E3400 PODSTAWA AU 12 Z blachy stalowej 4mm - E540 PODKŁADKA ANTYWIBRACYJNA AU Wymagane 4 szt. - E3800 PODSTAWA WYGŁUSZAJĄCA B/C 45mm/wygłuszająca - E3810 PODSTAWA WYGŁUSZAJĄCA HP 45mm/wygłuszająca - E3019 ZDALNE STEROWANIE TH-T Zdalne sterowanie pokojowe B/C - E3100 TERMOSTAT CYFROWY Bateryjny - E3140 GRUPA MIESZAJĄCA GM Grundfoss 15/6-ESBE 0-10V - E3130 GRUPA POMPOWA GD Grundfoss - E3150 ROZDZIELACZ/SPRZĘGŁO 2 grup Przyłącza 1 ½ - E3151 ROZDZIELACZ/SPRZĘGŁO 3 grup Przyłącza 1 ½ - E3152 ROZDZIELACZ/SPRZĘGŁO 4 grup Przyłącza 1 ½ - E3155 ZĄCZKI ROZDZIELACZA/SPRZĘGŁA - - E45000 REGULATOR KASKADOWY SUPERVISIOR Do 6 jednostek HP - E41000 MONITORING INTERNETOWY EASYNET Połączenie RJ-45 lub Wi-Fi - E3012 CZUJNIK PRZEPŁYWU do HP - E3013 KABEL CZUJNIKA PRZEPŁYWU do HP - E910 ACOUSTIC HP Wyciszenie do HP - E911 ACOUSTIC HP Wyciszenie do HP - E912 ACOUSTIC HP Wyciszenie do HP - E509 CZUJNIK NTC B/C/HP - Systemy zarządzania energią ecosmart Kod Nazwa Opis Cena ( ) E43000 ENERGY MANAGER Współpraca z PV lub wiatrakiem - E42002 ENERGY SYSTEM 5/2 Magazyn energii - E42004 ENERGY SYSTEM 5/4 Magazyn energii - E42006 ENERGY SYSTEM 5/6 Magazyn energii - E42008 ENERGY SYSTEM 5/8 Magazyn energii - Zasobniki wody użytkowej INOX i bufor TAMPON Kod Nazwa Pojemność Wężownica Opis Cena ( ) E852 T-DW 200 INOX 200 litrów 2,2 m² c.w.u. - E851 T-DW 300 INOX 300 litrów 3,15 m² c.w.u. - E854 T-DW 500 INOX 500 litrów 4,47 m² c.w.u. - E855 T-DW 750 INOX 750 litrów 7,0 m² c.w.u. - E856 T-DW 1000 INOX 1000 litrów 8,0 m² c.w.u. - E853 T-B 80 TAMPON * 80 litrów - c.o. - * Przepływowy zbiornik akumulacyjny ciepła i chłodu. Str. 15

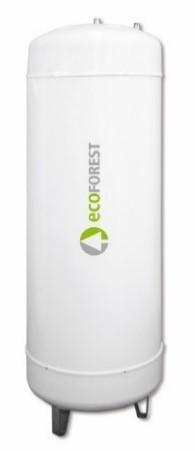

18 ZASOBNIKI I BUFORY DO POMP CIEPŁA Kod Nazwa FERVOR-HC BIG ONE zasobniki wody użytkowej do pomp ciepła Zostały zaprojektowane specjalnie dla glikolowych pomp ciepła. Są wyposażone w wężownice o dużej powierzchni wymiany ciepła które powodują bardzo komfortowe przygotowanie ciepłej wody użytkowej. Dwie anody magnezowe. Izolacja z pianki poliuretanowej 75mm. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. Kod Nazwa Klasa ErP Pojemność Wężownica Opis Cena ( ) G BIG ONE ISSWH 300 B 300 l. 3,8 m² c.w.u. - G BIG ONE ISSWH 400 B 400 l. 4,5 m² c.w.u. - G BIG ONE ISSWH 500 B 500 l. 5,5 m² c.w.u. - Klasa ErP Pojemność Wężownica biwalentna Akcesoria do zasobników BIG ONE G Zestaw elektryczny 3,0 kw (400V/3) dla wszystkich pojemności - G Zestaw elektryczny 5,0 kw (400V/3) dla wszystkich pojemności - FERVOR-HC PIPE zbiorniki wielofunkcyjne do pomp ciepła To idealne rozwiązanie dla powietrznych pomp ciepła i kotłów na pellet. W zbiorniku buforowym wody grzewczej została umieszczona wężownica higieniczna (AISI 316L) do przepływowego przygotowania ciepłej wody użytkowej. Dodatkowo zbiorniki są wyposażone wężownicę biwalentną do podłączenia drugiego źródła ciepła. Siedem przyłączy wody grzewczej pozwala na dowolną konfigurację systemu. Izolacja z pianki poliuretanowej 70-85mm. Możliwość podłączenia grzałki elektrycznej 1 ½. Gwarancja 5 lat. Wężownica c.w.u. Opis Cena ( ) G PIPE PTSW 500 C 497 l. 1,9 m² 5,5 m² c.o./c.w.u. - G PIPE PTSW 800 C 772 l. 2,4 m² 6,0 m² c.o./c.w.u. - G PIPE PTSW 1500 C 1526 l. 3,5 m² 9,8 m² c.o./c.w.u. - Bufory ciepła i chłodu FERVOR-HC Zbiorniki buforowe dla instalacji ciepła i chłodu produkowanego przez pompę ciepła. Specjalna izolacja (λ=0,024 W/mK) pozwala na pracę w temperaturach 7/12 C. W temperaturach poniżej 0 C zaleca się stosowanie glikolu. Dwa wejścia czujnikowe pozwalają na konfigurację instalacji w trybie chłodzenia i ogrzewania. Możliwość podłączenia grzałki elektrycznej 1 ½. Gwarancja 5 lat. Kod Nazwa Klasa ErP Pojemność Opis Cena ( ) G ISPHC 50 B 51 l. grzanie/chłodzenie - G ISPHC 100 B 103 l. grzanie/chłodzenie - G ISPHC 200 B 214 l. grzanie/chłodzenie - G ISPHC 300 C 301 l. grzanie/chłodzenie - G ISPHC 400 C 428 l. grzanie/chłodzenie - G ISPHC 500 C 499 l. grzanie/chłodzenie - Bufory ciepła FERVOR-HC Zbiorniki buforowe wody grzewczej dla instalacji z pompą ciepła lub kotłem na pellet. Izolacja z twardej pianki poliuretanowej 70-85mm. Możliwość podłączenia grzałki elektrycznej 1 ½. Gwarancja 5 lat. z możliwością przedłużenia do 5 lat. Kod Nazwa Klasa ErP Pojemność Opis Cena ( ) G ISPHO 800 C 772 l. tylko grzanie - G ISPHO 1000 C 902 l. tylko grzanie - G ISPHO 1250 C 1283 l. tylko grzanie - G ISPHO 1500 C 1526 l. tylko grzanie - G ISPHO 2000 C 1998 l. tylko grzanie - Akcesoria do zbiorników PTSW i ISPHO G Zestaw elektryczny 3,0 kw (400V/3) dla wszystkich pojemności - G Zestaw elektryczny 6,0 kw (400V/3) dla pojemności litrów - G Zestaw elektryczny 9,0 kw (400V/3) dla pojemności litrów - Str. 16

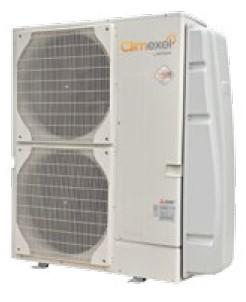

19 POMPY CIEPŁA DO OGRZEWANIA WODY BASENOWEJ MZI (ZUBADAN) INVERTER Do ogrzewania basenów wewnętrznych i zewnętrznych. Minimalna zewnętrzna temp. pracy -15 C Opis M.Z.I.-160M M.Z.I.-190M M.Z.I.-190T M.Z.I.-320T Moc grzewcza (temp. pow. 26 C/temp. wody 26 C) 26 kw 31,4 kw 31,4 kw 50 kw Moc grzewcza (temp. pow. 15 C/temp. wody 26 C) 17 kw 20,2 kw 20,2 kw 33 kw Zalecana objętość wody w basenie* 104m³ 123m³ 123m³ 208m³ Czynnik chłodniczy R 410A R 410A R 410A R 410A Zalecany przepływ wody 4-6 m³/h 5-7 m³/h 5-7 m³/h m³/h Zasilanie elektryczne 230 V 230 V 400 V 400 V Maksymalny pobór prądu 30 A 35 A 13 A 26 A Zabezpieczenie elektryczne 32 A 40 A 16 A 32 A Rodzaj sprężarki Rotary Scroll Scroll Scroll Wymiary 1250x360x x360x x360x x360x1350 Waga 127 Kg 127 Kg 141 Kg 155 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy Cena ( ) *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Praca do - 15 C. Dane techniczne zostały potwierdzone przez CETIAT i zostały zmierzone zgodnie z protokołem badania EN Gwarancja: na pompę ciepła 5 lat, na wymiennik tytanowy 10 lat, na sprężarkę Mitsubishi 5 lat MPI (ECODAN) INVERTER Do ogrzewania basenów wewnętrznych i zewnętrznych. Minimalna zewnętrzna temp. pracy -15 C M.P.I. 100M M.P.I. 160M M.P.I. 190M M.P.I. 190T M.P.I. 240M Opis Moc grzewcza (AIR 26 C/WATER 26 C) 16,2 kw 26 kw 31,4 kw 31,4 kw 39 kw 39 kw 50 kw 59 kw Moc grzewcza (AIR 15 C/WATER 26 C) 10,6 kw 17 kw 20,2 kw 20,2 kw 25,5 kw 25,5 kw 33 kw 39 kw Zalecana objętość wody w basenie* 65m³ 104m³ 123m³ 123m³ 156m³ 156m³ 208m³ 247m³ Czynnik chłodniczy R 410A R 410A R 410A R 410A R 410A R 410A R 410A R 410A Zalecany przepływ wody 4-5 m³/h 4-6 m³/h 5-7 m³/h 5-7 m³/h 8-10 m³/h 8-10 m³/h m³/h m³/h Zasilanie elektryczne 230 V 230 V 230 V 400 V 230 V 400 V 400 V 400 V Maksymalny pobór prądu 13 A 19 A 29,5 A 13 A 29,5 A 13 A 19 A 21 A Zabezpieczenie elektryczne 16 A 25 A 32 A 16 A 32 A 16 A 32 A 32 A Rodzaj sprężarki Rotary Rotary Scroll Scroll Scroll Scroll Scroll Scroll 995x x x x x x x x360 Wymiary x600 x950 x1350 x1350 x1350 x1350 x1350 x1350 Waga 49 Kg 82 Kg 125 Kg 137 Kg 125 Kg 137 Kg 142 Kg 148 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy Cena ( ) Gwarancja: na pompę ciepła 5 lat, na wymiennik tytanowy 10 lat, na sprężarkę Mitsubishi 5 lat - M.P.I. 240T *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Praca do - 15 C. Dane techniczne zostały potwierdzone przez CETIAT i zostały zmierzone zgodnie z protokołem badania EN SERIA M.P.I. 320T M.P.I. 380T Str. 17

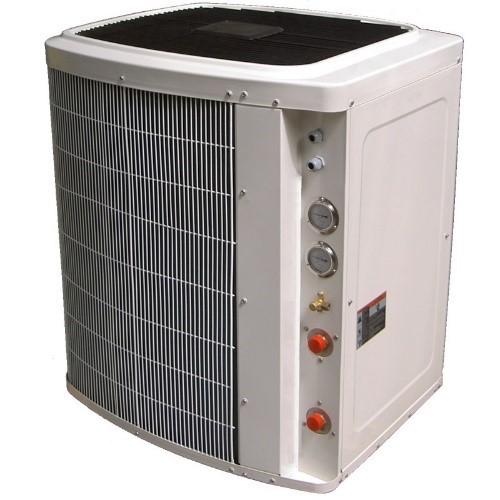

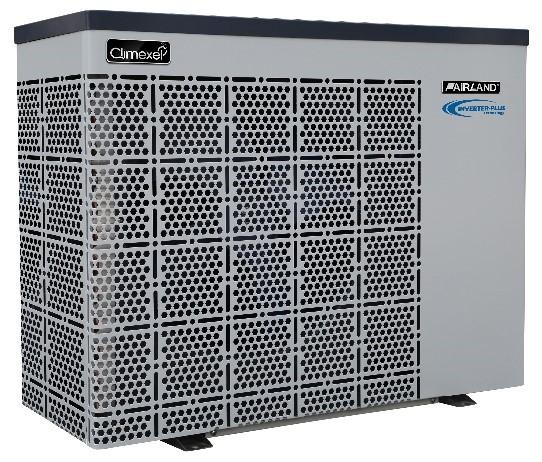

20 POMPY CIEPŁA DO OGRZEWANIA WODY BASENOWEJ SERIA FAIRLAND INVERTER PLUS Sezon grzewczy od 1 maja do 15 września. Opis IPHC25 IPHC30 IPHC35 IPHC45 IPHC55 IPHC70 IPHC70T IPHC100T Moc grzewcza (AIR 26 C/WATER 26 C) 10 kw 12,1 kw 13,5 kw 17,5 kw 21,5 kw 27,5 kw 27,3 kw 35,5 kw Moc grzewcza (AIR 15 C/WATER 26 C) 7,0 kw 8,1 kw 9,5 kw 11,5 kw 14,5 kw 18,0 kw 18,0 kw 24,2 kw Zalecana objętość wody w basenie* 25-45m³ 30-55m³ 35-65m³ 40-75m³ 50-95m³ m³ m³ m³ Czynnik chłodniczy R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A Zalecany przepływ wody 3-4 m³/h 4-6 m³/h 5-7 m³/h 6,5-8,5 m³/h 8-10 m³/h m³/h m³/h m³/h Zasilanie elektryczne 230 V 230 V 230 V 230 V 230 V 230 V 400 V 400 V Maksymalny pobór prądu 9 A 10 A 11 A 13,5 A 17,5 A 21 A 7 A 9,5 A Zabezpieczenie elektryczne 16 A 16 A 16 A 16 A 25 A 25 A 10 A 16 A Rodzaj sprężarki Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Wymiary Waga 49 Kg 50 Kg 52 Kg 63 Kg 68 Kg 90 Kg 93 Kg 117 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy Cena ( ) - *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Sezon grzewczy od 1 maja do 15 września. Innowacyjny i nowoczesny design, obudowa wykonana z aluminium. Tytanowy wymiennik wody basenowej typu SERPENTIN. AFNOR ACP, badania wykonane przez CERTITA, w kontekście certyfikacji NF Pool - pompy ciepła Gwarancja: na pompę ciepła 3 lat, na wymiennik tytanowy 3 lat, na sprężarkę 3 lat Str. 18

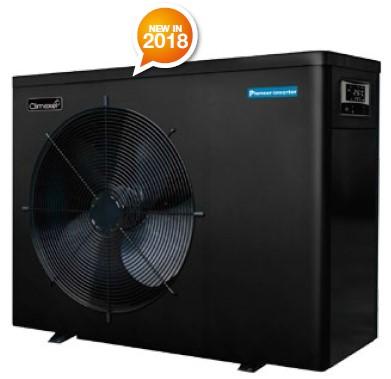

21 POMPY CIEPŁA DO OGRZEWANIA WODY BASENOWEJ CLIMEXEL PIONEER - INVERTER Sezon grzewczy od 1 maja do 15 września. Opis BPN08 BPN09 BPN13 BPN17 BPN21 Moc grzewcza (AIR 26 C/WATER 26 C) 8,0 kw 9,2 kw 12,5 kw 16,5 kw 20,5 kw Moc grzewcza (AIR 15 C/WATER 26 C) 6,0 kw 7,0 kw 9,0 kw 11,5 kw 14,0 kw Zalecana objętość wody w basenie* 18-35m³ 20-40m³ 30-60m³ 40-75m³ 50-95m³ Czynnik chłodniczy R 410 A R 410 A R 410 A R 410 A R 410 A Zalecany przepływ wody 2-4 m³/h 3-4 m³/h 4-6 m³/h 6,0-8,0 m³/h 8,0-10,0 m³/h Zasilanie elektryczne 230 V 230 V 230 V 230 V 230 V Rodzaj sprężarki GMCC GMCC GMCC GMCC GMCC Waga 46 Kg 47 Kg 49 Kg 60 Kg 68 Kg Nr. katalogowy Cena ( ) *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Sezon grzewczy od 1 maja do 15 września. Odporna na korozję obudowa wykonana ze stali ocynkowanej pokrytej poliestrem. Tytanowy wymiennik wody basenowej. Gwarancja: na pompę ciepła 2 lata, na wymiennik tytanowy 5 lat, na sprężarkę 2 lata - SERIA FAIRLAND VERTICAL Sezon grzewczy od 1 maja do 15 września. Opis PH25V PH35V PH50V Moc grzewcza (temp. pow. 26 C/temp. wody 26 C) 10 kw 13 kw 17 kw Moc grzewcza (temp. pow. 15 C/temp. wody 26 C) 7 kw 9 kw 12 kw Zalecana objętość wody w basenie* 40m³ 60m³ 80m³ Czynnik chłodniczy R 410 A R 410 A R 410 A Zalecany przepływ wody 4-6 m³/h 5-7 m³/h 6,5-8,5 m³/h Zasilanie elektryczne 230 V 230 V 230 V Nominalny pobór prądu 7,2 A 9,1 A 12,1 A Zabezpieczenie elektryczne 10 A 16 A 16 A Rodzaj sprężarki Rotary Rotary Rotary Waga 57 Kg 82 Kg 88 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy Cena ( ) *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Odporna na korozję obudowa wykonana ze stali ocynkowanej pokrytej poliestrem. Tytanowy wymiennik wody basenowej. HP-Booster technology Poprawia COP do 20% i zwiększa żywotność sprężarki. Gwarancja: na pompę ciepła 2 lat, na wymiennik tytanowy 5 lat, na sprężarkę 2 lat - Str. 19

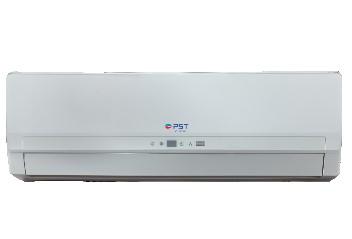

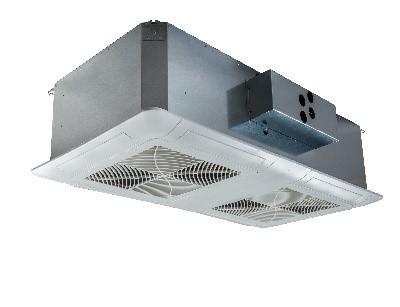

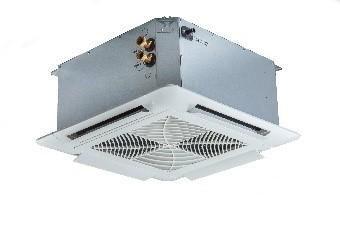

22 KLIMA-KONWEKTORY Klima-konwektor ścienny PS WALL Model Jednostka W 036 W 051 W 085 Moc chłodzenia (max) kw 2,1 2,7 4,2 Moc ogrzewania (max) kw 3,2 4,1 6,3 Ilość przyłączy - 2 Zasilanie V/Hz 230/50 Cena ( ) - Klima-konwektor kasetonowy PS CEIL Model Jednostka C 050 C 070 C 080 C 090 C 054 C 084 C 094 Moc chłodzenia (max) kw 2,58 3,41 4,83 5,45 2,90 3,65 4,51 Moc ogrzewania (max) kw 3,22 4,35 5,70 6,42 3,48 4,43 5,21 Ilość przyłączy Zasilanie V/Hz 230/50 Cena ( ) - Klima-konwektor kasetonowy PS CEIL Model Jednostka C 100 C 120 C 150 C 124 C 154 Moc chłodzenia (max) kw 7,25 8,39 10,55 6,52 7,45 Moc ogrzewania (max) kw 9,17 10,95 13,87 7,65 10,36 Ilość przyłączy Zasilanie V/Hz 230/50 Cena ( ) - Klima-konwektor stojący PS FLOOR Model Jednostka F 030 F 050 F 070 F 100 F 034 F 054 F 074 F 104 Moc chłodzenia (max) kw 2,45 3,75 5,28 7,35 2,45 3,75 5,28 7,35 Moc ogrzewania (max) kw 3,10 4,40 6,11 8,47 2,70 3,97 5,44 7,73 Ilość przyłączy Zasilanie V/Hz 230/50 Cena ( ) - Str. 20

23 JAKOŚĆ BEZ KOMPROMISÓW ecoair 3-12 premiera (marzec 2018) Inwerterowa pompa ciepła powietrze-woda (monoblock) z modułem hydraulicznym, idealna dla klimatu zimnego. - bez konieczności wypełniania instalacji glikolem - sprężarka Copeland Scroll EVI

24 JAKOŚĆ BEZ KOMPROMISÓW Informacje handlowe pod Informacje podane w tej publikacji mają charakter informacyjny. Producent/Importer zastrzega sobie prawo do wprowadzania zmian lub modyfikacji, które uzna za niezbędne dla poprawy produktu. Właścicielem marki FERVOR Home Comfort jest INVERTER Sp. z o.o. Blizne Łaszczyńskiego, ul. Warszawska 37, Stare Babice
