POMPY CIEPŁA ZE SPRĘŻARKĄ INWERTEROWĄ, DO MONTAŻU ZEWNĘTRZNEGO

Transkrypt

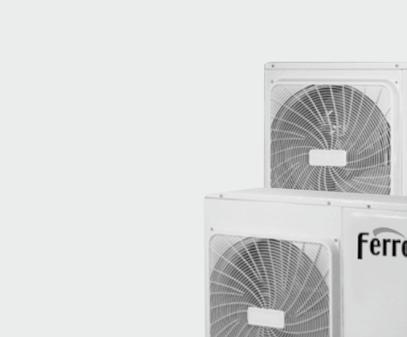

1 POMPY CIEPŁA ZE SPRĘŻARKĄ INWERTEROWĄ, DO MONTAŻU ZEWNĘTRZNEGO 60 C temp. zasilania Sprężarka inwerterowa z szeroką modulacją mocy Wysoka temperatura zasilania Cichy wentylator osiowy z kompensatorami drgań Łatwy montaż i dostęp do czynności konserwacyjnych CHARAKTERYSTYKA Powietrzne, rewersyjne pompy ciepła do grzania i aktywnego chłodzenia Konstrukcja przystosowana do montażu zewnętrznego Jeden system do grzania, chłodzenia i przygotowania ciepłej wody użytkowej Dostępne modele o mocy: 5, 7, 9, 12, 14 oraz 16 (A7/W35) Wysoka sprawność energetyczna w trybie grzania oraz chłodzenia zapewniająca niskie koszty eksploatacji Wysoka temperatura zasilania do 60 C Ekologiczny czynnik chłodniczy R410A Doskonałe urządzenia do nowych oraz modernizowanych obiektów Sprężarka inwerterowa z modulacją mocy znamionowej w zakresie 30%-130% wyposażona w zestaw przyłączeniowy hydronic Cichy wentylator osiowy z kompensatorami drgań zapewniający dobre wyważenie dynamiczne i zmniejszenie wibracji Elektroniczny zawór rozprężny zapewniający wysokie współczynniki wydajności Zaawansowana automatyka umożliwiająca pracę w trybie monowalentnym oraz biwalentnym (np. z kotłem c.o.) Łatwy montaż dzięki dostawie kompletnie zmontowanego urządzenia instalacja sprowadza się do montażu przyłączy hydraulicznych / elektrycznych Dostęp do podzespołów ułatwiający prace serwisowe i konserwacyjne Niewielkie zapotrzebowanie na miejsce Atrakcyjna cena niskie koszty inwestycyjne ZAKRES DOSTAWY pompa ciepła z automatyką pompa obiegowa czujnik temperatury zasobnika c.w.u. czujnik temperatury zewnętrznej NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 2C09700F RVL-I PLUS 5 4,28 / 4, ,00 2C09701F RVL-I PLUS 7 5,61 / 6, ,00 2C09702F RVL-I PLUS 9 7,01 / 8,35 Powietrzna, rewersyjna pompa ciepła do grzania i aktywnego chłodzenia ,00 2C09707F RVL-I PLUS 12T 10,37 / 12,60 przeznaczona do montażu zewnętrznego, charakteryzująca się wysoką wydajnością, wysoką temperaturą zasilania oraz modulacją w pełnym zakresie mocy (inwerter) ,00 2C09704F RVL-I PLUS 14T 13,48 / 14, ,00 2C09709F RVL-I PLUS 16T 12,52 / 15, ,00 * Moc grzewcza / chłodnicza przy A2W35 / A35W18. 5

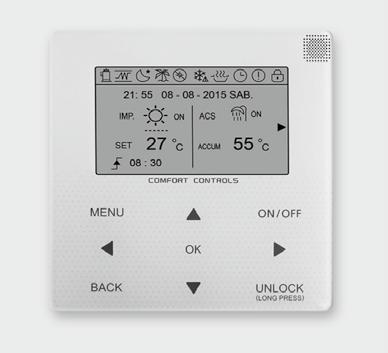

2 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia AUTOMATYKA Panel sterowania pomp ciepła RVLI 5-14 PLUS pełni rolę termostatu pokojowego i przewodowego zdalnego sterowania z możliwością podłączenia do urządzenia na odległość do 50 m Czytelny wyświetlacz z intuicyjnym menu i dostępem do wszystkich parametrów roboczych Zarządzanie systemem c.o. (grzanie-chłodzenie) oraz instalacją c.w.u. w trybie monowalentnym i biwalentnym CHARAKTERYSTYKA Zarządzanie systemem c.o. (grzanie-chłodzenie) oraz instalacją c.w.u. w trybie monowalentnym i biwalentnym (np. z kotłem c.o.)* Zarządzanie grzałką elektryczną zasobnika c.w.u. jako dodatkowego źródła ciepła przy wyłączonej pompie ciepła Funkcja FAST C.W.U. (aktywowana ręcznie) priorytet produkcji c.w.u. przy wykorzystaniu wszystkich dostępnych źródeł energii (np. pompa ciepła + kocioł c.o.) w celu możliwie szybkiego podgrzewu wody Ochrona termiczna zasobnika c.w.u. przeciw bakteriom Legionelli** Tryb CICHY modulacja mocy sprężarki oraz zmniejszenie prędkości wentylatora w celu obniżenia emisji dźwięku (np. w nocy) Zdalne włączanie/wyłączanie pompy ciepła poprzez panel sterowania lub/i termostat pokojowy Zdalne grzanie/chłodzenie poprzez panel sterowania lub/i termostat pokojowy Funkcja ECO/KOMFORT w trybie grzania i chłodzenia Programator tygodniowy z możliwością ustawienia trybu grzania/chłodzenia/c.w.u. niezależnie dla każdego dnia tygodnia Ochrona przeciwzamrożeniowa gwarantująca pracę pompy ciepła przy temperaturze zewnętrznej do -20 C Panel sterowania pełni funkcję termostatu pokojowego oraz przewodowego zdalnego sterowania Możliwość podłączenia panelu sterowania do pompy ciepła na odległość do 50 m Szczegółowe alarmy diagnostyczne z historią alarmów Czytelny wyświetlacz z intuicyjnym menu i dostępem do wszystkich parametrów roboczych * Niezbędny 3-drogowy zawór przełączający patrz wyposażenie dodatkowe ** Niezbędna grzałka elektryczna patrz wyposażenie dodatkowe Zasobnik c.w.u. nie wchodzi w skład zestawu patrz wyposażenie dodatkowe AKCESORIA NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0970AF Grzałka elektryczna Elektryczna grzałka przepływowa (3, 230V-1-50) 2 752,00 2C0970CF Podkładki antywibracyjne Zestaw podkładek antywibracyjnych do pomp ciepła RVL-I 344,00 2C0970BF Czujnik temperatury Czujnik temperatury (długość 10 m) 169,00 WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe powietrznych, rewersyjnych pomp ciepła do grzania/chłodzenia patrz strona: 138 6

3 DANE TECHNICZNE RVL-I PLUS T 14T 16T Efektywność energetyczna / klasa efektywności energetycznej (temp. zasilania 35 C) % 1¼ Efektywność energetyczna / klasa efektywności energetycznej (temp. zasilania 55 C) % Zasilanie 1/N/PE ~ V, 50 Hz 3/N/PE ~ V, 50 Hz Typ sprężarki 2-wirnikowa DC (prądu stałego) Ilość: sprężarek / obiegów chłodniczych 1/1 1/1 1/1 1/1 1/1 1/1 Typ wymiennika ciepła po stronie instalacji Typ wymiennika ciepła po stronie dolnego źródła Typ wentylatora Płytowy ze stali nierdzewnej Lamelowy Osiowy DC Ilość wentylatorów Pojemność naczynia wzbiorczego l Zawór bezpieczeństwa bar Przyłącza hydrauliczne cal 1 1 1¼ 1¼ 1¼ Minimalna pojemność wody w systemie l Minimalna powierzchnia wymiany ciepła wężownicy zasobnika c.w.u. m² 1,4 1,4 1,7 1,7 1,7 1,7 Typ /masa czynnika chłodniczego kg R410A /2,4 R410A /2,4 R410A /3,6 R410A /3,6 R410A /3,6 R410A /3,6 Typ sterowania Sterowanie zdalne przewodowe Zabezpieczenie A Wymiary z opakowaniem (wys. x szer. x gł.) * mm 1500 x 1140 x x 1580 x 440 Masa kg * Wymiary bez opakowania patrz rysunek wymiarowy MOC AKUSTYCZNA RVL-I PLUS T 14T 16T Poziom mocy akustycznej * db(a) Poziom ciśnienia akustycznego w odległości 1m** db(a) * Poziom mocy akustycznej, w odniesieniu do 1 x W. Całkowity poziom mocy akustycznej w db(a) mierzony zgodnie z normą ISO Całkowita moc akustyczna w db(a) jest wiążącą specyfikacją akustyczną. ** Poziom ciśnienia akustycznego, w odniesieniu do 2 x 10-5 Pa. Poziomy ciśnienia akustycznego są wartościami obliczonymi zgodnie z normą ISO

4 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ GRZANIE RVL-I PLUS T 14T 16T Moc grzewcza Nominalna Min./maks. 4,60 1,34-5,80 6,60 1,91-7,57 8,60 2,51-9,50 12,40 3,62-13,69 14,10 4,11-16,70 16,30 4,75-17,00 A7W35 Pobór mocy elektrycznej Nominalny Min./maks. 0,97 0,28-1,28 1,46 0,42-1,96 2,00 0,58-2,56 2,76 0,80-3,35 3,26 0,94-4,58 3,88 1,13-4,53 Współczynnik wydajności grzewczej COP 4,72 4,52 4,30 4,48 4,33 4,20 Natężenie przepływu wody l/h Moc grzewcza Nominalna Min./maks. 4,70 1,37-5,50 6,70 1,95-7,70 9,20 2,68-9,20 12,00 3,50-12,72 14,10 4,11-15,20 16,10 4,69-16,58 A7W45 Pobór mocy elektrycznej Nominalny Min./maks. 1,44 0,42-1,83 2,06 0,60-2,63 2,64 0,76-2,64 3,72 1,08-4,29 4,46 1,29-5,24 5,24 1,52-5,89 Współczynnik wydajności grzewczej COP 3,27 3,26 3,49 3,23 3,16 3,07 Natężenie przepływu wody l/h Dane bez uwzględnienia dodatkowych opcji i osprzętu zgodnie z normą EN Pod względem ekonomicznym i energetycznym należy uwzględnić punkt biwalentny oraz regulację. Wartości A /W oznaczają temperaturę dolnego/górnego źródła, np. A7W35 to: temperatura dolnego źródła: 7 C, temperatura górnego źródła: 35 C. WYDAJNOŚĆ CHŁODZENIE RVL-I PLUS T 14T 16T Moc chłodnicza Nominalna Min./maks. 4,55 1,32-4,92 6,45 1,87-7,00 8,35 2,42-9,10 12,60 3,66-12,80 14,00 4,06-14,80 15,10 4,38-15,40 A35W18 Pobór mocy elektrycznej Nominalny Min./maks. 1,00 0,30-1,16 1,47 0,46-1,72 2,10 0,63-2,64 2,74 0, ,26 0,99-3,60 3,78 1,15-3,99 Współczynnik wydajności chłodniczej EER 4,55 4,39 3,97 4,60 4,29 4,00 Natężenie przepływu wody l/h Moc chłodnicza Nominalna Min./maks. 4,60 1,48-5,43 6,71 1,85-7,14 8,10 2,35-8,30 12,58 3,66-13,00 13,80 4,01-13,80 15,26 4,44-15,76 A35W7 Pobór mocy elektrycznej Nominalny Min./maks. 1,56 0,53-2,01 2,57 0,69-3,03 3,52 1,06-3,76 4,33 1,32-4,60 5,15 1,57-5,15 6,43 1,95-6,82 Współczynnik wydajności chłodniczej EER 2,95 2,61 2,30 2,91 2,68 2,38 Natężenie przepływu wody l/h Dane bez uwzględnienia dodatkowych opcji i osprzętu zgodnie z normą EN Pod względem ekonomicznym i energetycznym należy uwzględnić punkt biwalentny oraz regulację. Wartości A /W oznaczają temperaturę dolnego/górnego źródła, np. A35W7 to: temperatura dolnego źródła: 35 C, temperatura górnego źródła: 7 C. Szczegółowe dane wydajności patrz strona 12 8

5 WSPÓŁCZYNNIKI KOREKCYJNE DLA ROZTWORÓW GLIKOLU Z WODĄ [30-55 C] W TRYBIE GRZANIA GLIKOL ETYLOWY STOSUNEK WAGOWY / OBJĘTOŚCIOWY 0/0 10/8,9 20 /18,1 30 /27,7 40 /37,5 Temperatura zamarzania [ C] 0-3, CCPT moc grzewcza CCPA moc pobierana CCQA natężenie przepływu wody CCDP spadek ciśnienia wody GLIKOL PROPYLENOWY STOSUNEK WAGOWY / OBJĘTOŚCIOWY 0/0 10/9,6 20 /19,4 30 /29,4 40 /39,6 Temperatura zamarzania [ C] 0-3, CCPT moc grzewcza CCPA moc pobierana CCQA natężenie przepływu wody CCDP spadek ciśnienia wody WSPÓŁCZYNNIKI KOREKCYJNE DLA ROZTWORÓW GLIKOLU Z WODĄ [5-20 C] W TRYBIE CHŁODZENIA GLIKOL ETYLOWY STOSUNEK WAGOWY / OBJĘTOŚCIOWY 0/0 10/8,9 20 /18, ,7 40 /37,5 Temperatura zamarzania [ C] 0-3, CCPF moc chłodnicza 1,00 0,99 0,98 0,97 0,95 CCPA moc pobierana 1,00 1,00 0,99 0,99 0,98 CCQA natężenie przepływu wody 1,00 1,04 1,08 1,12 1,16 CCDP spadek ciśnienia wody 1,00 1,08 1,16 1,25 1,35 GLIKOL PROPYLENOWY STOSUNEK WAGOWY / OBJĘTOŚCIOWY 0/0 10/9,6 20 /19,4 30 /29,4 40 /39,6 Temperatura zamarzania [ C] 0-3, CCPF moc chłodnicza 1,00 0,98 0,96 0,94 0,92 CCPA moc pobierana 1,00 0,99 0,98 0,95 0,93 CCQA natężenie przepływu wody 1,00 1,01 1,03 1,06 1,09 CCDP spadek ciśnienia wody 1,00 1,05 1,11 1,22 1,38 9

6 WYMIARY / BUDOWA RVL-I PLUS 9-16T RVL-I PLUS Widok z przodu Widok z przodu Widok z góry 1404 Widok z góry 1 WATER OUT 1 GAS-M WATER OUT 1 1/4 GAS-M 3 2 WATER IN 1 GAS-M WATER IN 1 1/4 GAS-M wyjście ciepłej wody 1" 2 wejście zimnej wody 1" 3 wyjście ciepłej wody 1¼" 4 wejście zimnej wody 1¼" 10

7 A Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia MINIMALNE ODSTĘPY MONTAŻOWE 500 mm 500 mm 200 mm 200 mm 300 mm Model T 14T 16T A mm mm 500 mm B2 <½H <½H H A H B2 A C B1 C B1 Model T 14T 16T A mm B1 mm B2 mm C mm Model T 14T 16T A mm B1 mm B2 mm C mm

8 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 5 [GRZANIE] GÓRNE W35 W45 W55 W60 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% -20 2,567 2,139 1,782 1,248 0,948 / 2,10 2,29 2,33 2,38 2,43 / -15 2,647 2,244 1,901 1,350 1,750 / 2,04 2,21 2,27 2,34 2,41 / -7 3,799 3,192 2,682 1,851 1,425 / 2,63 2,81 2,87 2,93 2,99 / -2 4,751 4,095 3,531 2,613 1,933 1,353 3,05 3,42 3,52 3,63 3,74 3,40 2 5,011 4,283 3,661 2,709 2,059 1,400 3,11 3,41 3,57 3,76 3,96 3,68 7 5,800 4,600 3,866 2,822 2,032 1,341 4,53 4,72 4,86 5,01 5,16 4, ,899 5,130 4,461 3,167 2,312 1,549 5,48 6,03 6,27 6,53 6,79 6, ,721 4,768 3,973 2,940 2,117 1,291 6,08 6,56 6,69 6,83 6,96 6, ,642 4,906 4,266 3,200 2,272 1,431 6,97 7,31 7,53 7,76 7,99 7, ,149 5,256 4,492 3,324 2,294 1,422 7,88 8,35 8,43 8,52 8,60 7, ,480 5,492 4,654 3,351 2,279 1,436 8,44 8,69 8,78 8,87 8,96 7, ,446 2,073 1,757 1,247 1,617 / 1,66 1,79 1,84 1,90 1,95 / -7 3,641 3,060 2,571 1,774 1,366 / 2,26 2,42 2,47 2,52 2,57 / -2 4,156 3,582 3,088 2,285 1,691 / 2,49 2,79 2,88 2,96 3,05 / 2 4,767 4,074 3,482 2,577 1,958 / 2,68 2,92 3,08 3,24 3,41 / 7 5,500 4,700 3,950 2,884 2,076 1,370 3,00 3,27 3,37 3,47 3,57 3, ,948 3,433 2,985 2,119 1,547 1,037 4,11 4,52 4,70 4,89 5,09 4, ,940 3,283 2,736 2,025 1,458 0,889 4,64 5,01 5,11 5,21 5,32 4, ,167 3,623 3,151 2,363 1,678 1,057 4,96 5,21 5,36 5,53 5,69 5, ,924 3,354 2,866 2,121 1,464 0,907 5,53 5,86 5,92 5,98 6,04 5, ,876 3,285 2,784 2,004 1,363 0,859 5,47 5,64 5,69 5,75 5,81 5,17-15 / / / / / / / / / / / / -7 2,771 2,328 1,957 1,350 1,040 / 1,80 1,93 1,97 2,01 2,05 / -2 3,056 2,634 2,271 1,680 1,243 / 2,20 2,46 2,54 2,61 2,69 / 2 3,178 2,716 2,321 1,718 1,306 / 2,12 2,31 2,43 2,56 2,70 / 7 3,544 2,979 2,503 1,827 1,316 / 2,45 2,72 2,81 2,89 2,98 / 15 2,254 1,960 1,705 1,210 0,884 / 2,89 3,18 3,31 3,44 3,58 / 20 2,139 1,782 1,485 1,099 0,791 / 2,96 3,20 3,26 3,33 3,39 / 25 1,970 1,713 1,489 1,117 0,793 / 3,06 3,21 3,31 3,41 3,51 / 30 2,067 1,766 1,510 1,117 0,771 / 3,28 3,47 3,51 3,54 3,58 / 35 2,966 2,514 2,130 1,534 1,043 / 3,87 3,99 4,03 4,07 4,11 / -15 / / / / / / / / / / / / -7 / / / / / / / / / / / / -2 2,689 2,318 1,998 1,479 1,094 / 1,77 1,98 2,04 2,10 2,16 / 2 2,933 2,507 2,143 1,586 1,205 / 1,96 2,14 2,25 2,37 2,50 / 7 3,239 2,722 2,287 1,670 1,202 / 2,62 2,90 2,99 3,08 3,17 / 15 2,139 1,860 1,617 1,148 0,838 / 2,28 2,51 2,61 2,71 2,82 / 20 2,078 1,731 1,443 1,068 0,769 / 2,66 2,88 2,93 2,99 3,05 / 25 2,017 1,754 1,525 1,144 0,812 / 2,80 2,94 3,03 3,12 3,21 / 30 1,978 1,691 1,445 1,069 0,738 / 3,00 3,18 3,21 3,24 3,27 / 35 / / / / / / / / / / / / COP 12

9 WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 5 [CHŁODZENIE] GÓRNE W18 W13 W7 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% 45 3,645 3,038 2,531 1,772 1,347 / 2,68 2,92 2,98 3,04 3,10 / 40 4,889 4,143 3,511 2,493 3,232 / 2,96 3,20 3,29 3,39 3,50 / 35 4,921 4,550 3,824 2,638 2,031 1,320 4,25 4,55 4,64 4,73 4,83 4, ,683 4,899 4,224 3,125 2,313 1,619 5,82 6,52 6,71 6,91 7,12 6, ,622 4,805 4,107 3,039 2,310 1,571 6,08 6,63 6,98 7,35 7,74 7, ,194 4,365 3,668 2,678 1,928 1,272 8,17 9,07 9,34 9,62 9,91 9, ,011 4,357 3,789 2,690 1,964 1,316 8,26 9,09 9,45 9,83 10,22 9, ,011 4,176 3,480 2,575 1,854 1,131 8,42 9,09 9,28 9,46 9,65 8,88 5 4,809 4,182 3,637 2,727 1,937 1,220 8,48 8,90 9,17 9,44 9,73 9,04 0 4,828 4,126 3,527 2,610 1,801 1,116 8,22 8,71 8,80 8,88 8,97 8,08-5 4,813 4,078 3,456 2,489 1,692 1,066 8,68 8,94 9,03 9,12 9,21 8, ,211 2,676 2,230 1,561 1,186 / 2,21 2,41 2,46 2,51 2,56 / 40 4,435 3,758 3,185 2,261 2,932 / 2,57 2,77 2,85 2,94 3,03 / 35 5,439 4,570 3,841 2,650 2,041 1,326 2,81 3,11 3,17 3,24 3,30 2, ,401 4,656 4,014 2,970 2,198 1,539 3,78 4,23 4,36 4,49 4,62 4, ,194 4,440 3,795 2,808 2,134 1,451 4,45 4,85 5,10 5,37 5,66 5, ,118 3,461 2,908 2,123 1,529 1,009 6,12 6,80 7,00 7,21 7,43 6, ,473 3,020 2,626 1,864 1,361 0,912 6,00 6,60 6,86 7,14 7,42 6, ,584 2,987 2,489 1,842 1,326 0,809 5,97 6,45 6,58 6,71 6,84 6,30 5 3,670 3,191 2,775 2,081 1,478 0,931 6,08 6,38 6,57 6,77 6,97 6,49 0 3,588 3,067 2,621 1,940 1,338 0,830 6,12 6,49 6,55 6,62 6,68 6,01-5 3,523 2,986 2,530 1,822 1,239 0,780 6,18 6,37 6,43 6,50 6,56 5, ,279 1,899 1,583 1,108 0,842 / 1,66 1,81 1,84 1,88 1,92 / 40 3,431 2,907 2,464 1,749 2,268 / 2,11 2,28 2,34 2,42 2,49 / 35 5,430 4,600 3,866 2,667 2,054 1,479 2,70 2,95 3,00 3,06 3,12 2, ,875 4,202 3,623 2,681 1,984 1,389 2,92 3,27 3,37 3,47 3,58 3, ,919 3,350 2,863 2,119 1,610 1,095 4,13 4,50 4,74 4,99 5,25 4, ,510 2,109 1,772 1,294 0,932 0,615 3,96 4,40 4,53 4,66 4,80 4, ,371 2,061 1,792 1,273 0,929 0,622 3,38 3,72 3,87 4,02 4,18 3,81 10 / / / / / / / / / / / / 5 / / / / / / / / / / / / 0 / / / / / / / / / / / / -5 / / / / / / / / / / / / EER 13

10 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 7 [GRZANIE] GÓRNE W35 W45 W55 W60 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% -20 3,36 2,80 2,33 1,63 1,24 / 1,99 2,17 2,21 2,26 2,30 / -15 3,47 2,94 2,49 1,77 2,29 / 1,94 2,09 2,16 2,22 2,29 / -7 4,97 4,18 3,51 2,42 1,87 / 2,49 2,67 2,72 2,78 2,83 / -2 6,22 5,36 4,62 3,42 2,53 1,77 2,90 3,24 3,34 3,44 3,55 3,23 2 6,56 5,61 4,79 3,55 2,70 1,83 2,95 3,22 3,39 3,57 3,76 3,49 7 7,574 6,600 5,504 4,018 2,893 1,909 3,87 4,52 4,66 4,80 4,94 4, ,72 6,72 5,84 4,15 3,03 2,03 5,20 5,72 5,95 6,19 6,44 5, ,49 6,24 5,20 3,85 2,77 1,69 5,76 6,22 6,35 6,48 6,61 6, ,39 6,42 5,59 4,19 2,97 1,87 6,61 6,94 7,15 7,36 7,58 7, ,05 6,88 5,88 4,35 3,00 1,86 7,47 7,92 8,00 8,08 8,16 7, ,48 7,19 6,09 4,39 2,98 1,88 8,01 8,25 8,33 8,41 8,50 7, ,20 2,71 2,30 1,63 2,12 / 1,57 1,70 1,75 1,80 1,85 / -7 4,77 4,01 3,37 2,32 1,79 / 2,14 2,29 2,34 2,39 2,43 / -2 5,44 4,69 4,04 2,99 2,21 / 2,37 2,65 2,73 2,81 2,89 / 2 6,24 5,33 4,56 3,37 2,56 1,74 2,54 2,77 2,92 3,07 3,24 3,01 7 7,700 6,700 5,630 4,110 2,959 1,953 2,93 3,26 3,29 3,38 3,49 3, ,17 4,49 3,91 2,77 2,03 1,36 3,90 4,29 4,46 4,64 4,82 4, ,16 4,30 3,58 2,65 1,91 1,16 4,40 4,75 4,85 4,94 5,04 4, ,45 4,74 4,12 3,09 2,20 1,38 4,71 4,94 5,09 5,24 5,40 5, ,14 4,39 3,75 2,78 1,92 1,19 5,25 5,56 5,62 5,67 5,73 5, ,07 4,30 3,64 2,62 1,78 1,12 5,19 5,35 5,40 5,45 5,51 4,90-15 / / / / / / / / / / / / -7 3,63 3,05 2,56 1,77 1,36 / 1,71 1,83 1,87 1,90 1,94 / -2 4,00 3,45 2,97 2,20 1,63 / 2,09 2,34 2,41 2,48 2,55 / 2 4,16 3,56 3,04 2,25 1,71 / 2,01 2,19 2,31 2,43 2,56 / 7 4,64 3,90 3,28 2,39 1,72 / 2,33 2,58 2,66 2,74 2,82 / 15 2,95 2,57 2,23 1,58 1,16 / 2,74 3,02 3,14 3,26 3,39 / 20 2,80 2,33 1,94 1,44 1,04 / 2,81 3,03 3,09 3,16 3,22 / 25 2,58 2,24 1,95 1,46 1,04 / 2,90 3,05 3,14 3,24 3,33 / 30 2,71 2,31 1,98 1,46 1,01 / 3,11 3,30 3,33 3,36 3,40 / 35 3,88 3,29 2,79 2,01 1,37 / 3,67 3,78 3,82 3,86 3,90 / -15 / / / / / / / / / / / / -7 / / / / / / / / / / / / -2 3,52 3,03 2,62 1,94 1,43 / 1,76 1,97 2,03 2,09 2,15 / 2 3,84 3,28 2,81 2,08 1,58 / 1,95 2,13 2,24 2,36 2,49 / 7 4,24 3,56 2,99 2,19 1,57 / 2,60 2,89 2,98 3,07 3,16 / 15 2,80 2,43 2,12 1,50 1,10 / 2,27 2,49 2,59 2,70 2,81 / 20 2,72 2,27 1,89 1,40 1,01 / 2,65 2,86 2,92 2,98 3,04 / 25 2,64 2,30 2,00 1,50 1,06 / 2,79 2,93 3,02 3,11 3,20 / 30 2,59 2,21 1,89 1,40 0,97 / 2,98 3,16 3,19 3,23 3,26 / 35 / / / / / / / / / / / / COP 14

11 WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 7 [CHŁODZENIE] GÓRNE W18 W13 W7 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% 45 4,77 3,98 3,31 2,32 1,76 / 2,57 2,80 2,86 2,91 2,97 / 40 6,40 5,42 4,60 3,26 4,23 / 2,84 3,07 3,16 3,25 3,35 / 35 7,000 6,450 5,420 3,740 2,880 1,872 4,07 4,39 4,49 4,58 4,67 4, ,44 6,41 5,53 4,09 3,03 2,12 5,58 6,25 6,43 6,63 6,83 6, ,36 6,29 5,38 3,98 3,02 2,06 5,83 6,36 6,69 7,05 7,42 6, ,80 5,71 4,80 3,51 2,52 1,67 7,84 8,70 8,96 9,23 9,50 8, ,56 5,70 4,96 3,52 2,57 1,72 7,92 8,71 9,06 9,42 9,80 8, ,56 5,47 4,56 3,37 2,43 1,48 8,07 8,72 8,89 9,07 9,25 8,51 5 6,30 5,47 4,76 3,57 2,54 1,60 8,13 8,53 8,79 9,05 9,32 8,67 0 6,32 5,40 4,62 3,42 2,36 1,46 7,88 8,35 8,43 8,52 8,60 7,74-5 6,30 5,34 4,52 3,26 2,22 1,40 8,32 8,57 8,65 8,74 8,83 7, ,20 3,50 2,92 2,04 1,55 / 2,12 2,31 2,36 2,41 2,46 / 40 5,81 4,92 4,17 2,96 3,84 / 2,46 2,66 2,74 2,82 2,90 / 35 7,12 5,98 5,03 3,47 2,67 1,74 2,70 2,88 2,94 3,00 3,06 2, ,07 6,10 5,25 3,89 2,88 2,01 3,62 4,05 4,18 4,30 4,43 4, ,80 5,81 4,97 3,68 2,79 1,90 4,26 4,65 4,89 5,15 5,43 5, ,39 4,53 3,81 2,78 2,00 1,32 5,87 6,52 6,71 6,91 7,12 6, ,55 3,95 3,44 2,44 1,78 1,19 5,75 6,33 6,58 6,84 7,12 6, ,69 3,91 3,26 2,41 1,74 1,06 5,72 6,18 6,31 6,43 6,56 6,04 5 4,80 4,18 3,63 2,72 1,93 1,22 5,83 6,12 6,30 6,49 6,69 6,22 0 4,70 4,02 3,43 2,54 1,75 1,09 5,87 6,22 6,28 6,34 6,41 5,77-5 4,61 3,91 3,31 2,38 1,62 1,02 5,93 6,11 6,17 6,23 6,29 5, ,98 2,49 2,07 1,45 1,10 / 1,59 1,73 1,77 1,80 1,84 / 40 4,49 3,81 3,23 2,29 2,97 / 2,02 2,18 2,25 2,32 2,39 / 35 7,000 6,700 5,639 3,891 2,996 1,947 2,45 2,61 2,66 2,72 2,77 2, ,38 5,50 4,74 3,51 2,60 1,82 2,80 3,14 3,23 3,33 3,43 3, ,13 4,38 3,75 2,77 2,11 1,43 3,96 4,31 4,54 4,78 5,03 4, ,29 2,76 2,32 1,69 1,22 0,80 3,80 4,21 4,34 4,47 4,60 4, ,10 2,70 2,35 1,67 1,22 0,81 3,24 3,56 3,71 3,86 4,01 3,65 10 / / / / / / / / / / / / 5 / / / / / / / / / / / / 0 / / / / / / / / / / / / -5 / / / / / / / / / / / / EER 15

12 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 9 [GRZANIE] GÓRNE W35 W45 W55 W60 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% -20 4,200 3,500 2,917 2,042 1,552 / 1,91 2,08 2,12 2,16 2,21 / -15 4,332 3,671 3,111 2,209 2,864 / 1,86 2,01 2,07 2,13 2,19 / -7 6,216 5,224 4,390 3,029 2,332 / 2,39 2,56 2,61 2,66 2,71 / -2 7,774 6,702 5,777 4,275 3,164 2,215 2,78 3,11 3,20 3,30 3,40 3,09 2 8,200 7,009 5,990 4,433 3,369 2,291 2,83 3,08 3,25 3,42 3,60 3,35 7 9,500 8,600 7,227 5,276 3,798 2,507 3,71 4,30 4,43 4,56 4,70 4, ,653 8,394 7,299 5,182 3,783 2,535 4,99 5,48 5,70 5,93 6,17 5, ,362 7,802 6,501 4,811 3,464 2,113 5,52 5,97 6,08 6,21 6,33 5, ,233 8,029 6,981 5,236 3,718 2,342 6,33 6,65 6,85 7,05 7,27 6, ,062 8,600 7,350 5,439 3,753 2,327 7,16 7,59 7,67 7,74 7,82 7, ,604 8,986 7,616 5,483 3,729 2,349 7,67 7,90 7,98 8,06 8,14 7, ,003 3,392 2,875 2,041 2,646 / 1,50 1,63 1,67 1,72 1,78 / -7 5,958 5,007 4,207 2,903 2,235 / 2,05 2,20 2,24 2,29 2,33 / -2 6,800 5,862 5,054 3,740 2,767 / 2,27 2,54 2,61 2,69 2,77 / 2 7,800 6,667 5,698 4,217 3,205 2,179 2,44 2,66 2,80 2,95 3,10 2,88 7 9,200 9,200 7,731 5,644 4,063 2,682 3,49 3,49 3,59 3,70 3,81 3, ,460 5,617 4,885 3,468 2,532 1,696 3,74 4,11 4,27 4,45 4,62 4, ,447 5,373 4,477 3,313 2,385 1,455 4,22 4,55 4,64 4,74 4,83 4, ,818 5,929 5,155 3,867 2,745 1,730 4,51 4,73 4,88 5,02 5,17 4, ,421 5,488 4,691 3,471 2,395 1,485 5,03 5,33 5,38 5,44 5,49 4, ,343 5,375 4,555 3,280 2,230 1,405 4,97 5,12 5,18 5,23 5,28 4,70-15 / / / / / / / / / / / / -7 4,534 3,810 3,202 2,209 1,701 / 1,64 1,75 1,79 1,82 1,86 / -2 5,000 4,310 3,716 2,750 2,035 / 2,00 2,24 2,31 2,38 2,45 / 2 5,200 4,444 3,799 2,811 2,136 / 1,93 2,10 2,21 2,33 2,45 / 7 5,800 4,874 4,096 2,990 2,153 / 2,23 2,48 2,55 2,63 2,71 / 15 3,689 3,208 2,789 1,980 1,446 / 2,63 2,89 3,01 3,13 3,25 / 20 3,500 2,917 2,431 1,799 1,295 / 2,69 2,91 2,97 3,03 3,09 / 25 3,223 2,803 2,437 1,828 1,298 / 2,78 2,92 3,01 3,10 3,19 / 30 3,382 2,891 2,471 1,828 1,261 / 2,98 3,16 3,19 3,22 3,25 / 35 4,854 4,114 3,486 2,510 1,707 / 3,52 3,63 3,66 3,70 3,74 / -15 / / / / / / / / / / / / -7 / / / / / / / / / / / / -2 4,400 3,793 3,270 2,420 1,791 / 1,73 1,94 2,00 2,06 2,12 / 2 4,800 4,103 3,506 2,595 1,972 / 1,93 2,10 2,21 2,33 2,45 / 7 5,300 4,454 3,743 2,732 1,967 / 2,57 2,85 2,94 3,02 3,11 / 15 3,500 3,043 2,647 1,879 1,372 / 2,24 2,46 2,56 2,66 2,77 / 20 3,400 2,833 2,361 1,747 1,258 / 2,62 2,82 2,88 2,94 3,00 / 25 3,300 2,870 2,495 1,871 1,329 / 2,75 2,89 2,97 3,06 3,16 / 30 3,237 2,767 2,365 1,750 1,207 / 2,94 3,12 3,15 3,18 3,21 / 35 / / / / / / / / / / / / COP 16

13 WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 9 [CHŁODZENIE] GÓRNE W18 W13 W7 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% 45 5,965 4,971 4,142 2,900 2,204 / 2,53 2,76 2,82 2,87 2,93 / 40 8,865 7,513 6,367 4,520 5,860 / 2,80 3,02 3,11 3,21 3,30 / 35 9,100 8,350 7,017 4,842 3,728 2,423 3,85 3,97 4,05 4,13 4,21 3, ,100 7,845 6,763 5,004 3,703 2,592 4,65 5,21 5,36 5,53 5,69 5, ,200 7,863 6,721 4,973 3,780 2,570 5,75 6,27 6,60 6,95 7,32 6, ,500 7,143 6,002 4,382 3,155 2,082 7,73 8,58 8,83 9,10 9,37 8, ,200 7,130 6,200 4,402 3,214 2,153 7,81 8,59 8,93 9,29 9,66 8, ,200 6,833 5,694 4,214 3,034 1,851 7,96 8,60 8,77 8,95 9,12 8,39 5 7,870 6,843 5,951 4,463 3,169 1,996 8,01 8,41 8,67 8,93 9,20 8,55 0 7,900 6,752 5,771 4,271 2,947 1,827 7,77 8,23 8,32 8,40 8,48 7,64-5 7,875 6,674 5,656 4,072 2,769 1,744 8,20 8,45 8,53 8,62 8,71 7, ,254 4,378 3,649 2,554 1,941 / 2,09 2,28 2,33 2,37 2,42 / 40 7,257 6,150 5,212 3,700 4,797 / 2,43 2,62 2,70 2,78 2,86 / 35 8,900 7,479 6,285 4,337 3,339 2,170 2,66 2,84 2,90 2,96 3,02 2, ,838 7,619 6,568 4,860 3,597 2,518 3,57 4,00 4,12 4,24 4,37 3, ,500 7,265 6,209 4,595 3,492 2,375 4,20 4,58 4,82 5,08 5,35 4, ,739 5,663 4,759 3,474 2,501 1,651 5,79 6,43 6,62 6,82 7,02 6, ,683 4,942 4,297 3,051 2,227 1,492 5,67 6,24 6,49 6,75 7,02 6, ,865 4,888 4,073 3,014 2,170 1,324 5,64 6,10 6,22 6,34 6,47 5,95 5 6,005 5,222 4,541 3,405 2,418 1,523 5,75 6,03 6,21 6,40 6,59 6,13 0 5,872 5,019 4,290 3,174 2,190 1,358 5,79 6,13 6,19 6,26 6,32 5,69-5 5,765 4,886 4,140 2,981 2,027 1,277 5,85 6,02 6,08 6,14 6,20 5, ,729 3,108 2,590 1,813 1,378 / 1,57 1,71 1,74 1,78 1,81 / 40 5,614 4,758 4,032 2,863 3,711 / 1,99 2,15 2,22 2,28 2,35 / 35 8,300 8,100 6,807 4,697 3,616 2,351 2,21 2,30 2,35 2,39 2,44 2, ,977 6,877 5,928 4,387 3,246 2,272 2,76 3,09 3,19 3,28 3,38 3, ,413 5,481 4,685 3,467 2,635 1,792 3,90 4,25 4,48 4,71 4,96 4, ,107 3,451 2,900 2,117 1,524 1,006 3,74 4,16 4,28 4,41 4,54 4, ,879 3,373 2,933 2,082 1,520 1,019 3,20 3,51 3,66 3,80 3,95 3,60 10 / / / / / / / / / / / / 5 / / / / / / / / / / / / 0 / / / / / / / / / / / / -5 / / / / / / / / / / / / EER 17

14 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 12T [GRZANIE] GÓRNE W35 W45 W55 W60 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% -20 5,060 4,600 3,833 2,683 2,039 / 1,71 1,87 1,90 1,94 1,98 / -15 6,502 5,805 4,919 3,493 4,528 / 2,13 2,30 2,37 2,44 2,51 / -7 10,092 9,092 7,640 5,272 4,059 / 2,61 2,79 2,85 2,90 2,96 / -2 11,468 10,148 8,749 6,474 4,791 3,354 2,81 3,15 3,25 3,34 3,44 3, ,609 10,365 8,859 6,556 4,982 3,388 3,03 3,30 3,48 3,66 3,85 3, ,697 12,400 10,420 7,607 5,477 3,615 4,09 4,48 4,61 4,75 4,90 4, ,683 11,530 10,026 7,119 5,197 3,482 5,36 5,90 6,14 6,38 6,64 6, ,717 10,461 8,718 6,451 4,645 2,833 6,42 6,94 7,08 7,22 7,36 6, ,872 9,454 8,221 6,166 4,378 2,758 7,67 8,05 8,29 8,54 8,80 8, ,924 10,552 9,019 6,674 4,605 2,855 8,02 8,50 8,58 8,67 8,76 7, ,470 10,242 8,679 6,249 4,249 2,677 7,77 8,00 8,08 8,16 8,25 7, ,687 5,078 4,303 3,055 3,961 / 1,46 1,58 1,62 1,67 1,72 / -7 9,973 8,984 7,550 5,209 4,011 / 1,90 2,03 2,07 2,11 2,16 / -2 10,795 9,553 8,236 6,094 4,510 / 2,10 2,35 2,42 2,49 2,57 / 2 11,643 10,396 8,885 6,575 4,997 3,398 2,26 2,47 2,60 2,73 2,88 2, ,720 12,000 10,084 7,361 5,300 3,498 2,96 3,23 3,33 3,43 3,53 3, ,505 9,550 8,305 5,896 4,304 2,884 3,75 4,12 4,29 4,46 4,64 4, ,812 8,760 7,300 5,402 3,890 2,373 4,53 4,89 4,99 5,09 5,19 4, ,297 8,954 7,786 5,840 4,146 2,612 5,12 5,37 5,53 5,70 5,87 5, ,623 9,401 8,035 5,946 4,103 2,544 5,42 5,74 5,80 5,86 5,91 5, ,338 8,338 7,066 5,087 3,459 2,179 5,43 5,59 5,64 5,70 5,76 5,12-15 / / / / / / / / / / / / -7 7,848 7,070 5,941 4,099 3,157 / 1,76 1,88 1,92 1,96 2,00 / -2 8,560 7,575 6,530 4,833 3,576 / 1,76 1,97 2,03 2,09 2,15 / 2 9,697 8,658 7,400 5,476 4,162 / 2,13 2,32 2,44 2,57 2,71 / 7 7,023 6,625 5,568 4,064 2,926 / 2,39 2,65 2,73 2,81 2,90 / 15 7,074 6,431 5,592 3,971 2,899 / 3,16 3,48 3,62 3,76 3,91 / 20 6,606 5,898 4,915 3,637 2,619 / 3,17 3,42 3,49 3,56 3,63 / 25 7,920 6,887 5,989 4,492 3,189 / 3,81 4,00 4,12 4,24 4,37 / 30 8,348 7,388 6,315 4,673 3,224 / 4,25 4,51 4,55 4,60 4,65 / 35 6,661 5,947 5,040 3,629 2,468 / 3,45 3,55 3,59 3,62 3,66 / -15 / / / / / / / / / / / / -7 / / / / / / / / / / / / -2 7,161 6,337 5,463 4,042 2,991 / 1,74 1,95 2,00 2,06 2,13 / 2 4,955 4,424 3,781 2,798 2,127 / 1,75 1,90 2,00 2,11 2,22 / 7 4,399 4,150 3,487 2,546 1,833 / 1,95 2,17 2,23 2,30 2,37 / 15 4,868 4,425 3,848 2,732 1,995 / 2,13 2,34 2,44 2,53 2,63 / 20 5,232 4,672 3,893 2,881 2,074 / 2,30 2,48 2,53 2,58 2,63 / 25 2,345 2,039 1,773 1,330 0,944 / 1,72 1,81 1,86 1,92 1,97 / 30 6,740 5,964 5,098 3,772 2,603 / 3,05 3,23 3,26 3,29 3,33 / 35 / / / / / / / / / / / / COP 18

15 WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 12T [CHŁODZENIE] GÓRNE W18 W13 W7 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% 45 7,861 7,147 5,956 4,169 3,168 / 2,85 3,02 3,08 3,14 3,20 / 40 9,841 9,112 7,722 5,483 7,108 / 3,39 3,56 3,67 3,78 3,89 / 35 12,800 12,600 10,588 7,306 5,626 3,657 4,35 4,60 4,69 4,79 4,88 4, ,775 11,720 10,104 7,477 5,533 3,873 5,11 5,42 5,58 5,75 5,92 5, ,401 13,459 11,504 8,513 6,470 4,399 5,54 5,71 6,01 6,33 6,66 6, ,630 12,505 10,508 7,671 5,523 3,645 6,29 6,41 6,60 6,80 7,01 6, ,960 11,782 10,245 7,274 5,310 3,558 9,76 9,86 10,25 10,66 11,09 10, ,590 11,342 9,452 6,994 5,036 3,072 9,57 9,76 9,96 10,16 10,36 9, ,643 11,390 9,904 7,428 5,274 3,323 9,51 9,61 9,90 10,19 10,50 9, ,622 11,269 9,632 7,128 4,918 3,049 9,06 9,25 9,34 9,43 9,53 8, ,923 11,436 9,691 6,978 4,745 2,989 10,88 11,21 11,32 11,43 11,55 10, ,983 6,349 5,290 3,703 2,815 / 2,54 2,69 2,75 2,80 2,86 / 40 10,200 9,444 8,004 5,683 7,367 / 2,86 3,01 3,10 3,19 3,28 / 35 13,300 12,202 10,254 7,075 5,448 3,541 3,25 3,35 3,42 3,49 3,56 3, ,817 13,594 11,719 8,672 6,417 4,492 3,42 3,63 3,74 3,85 3,97 3, ,013 12,162 10,395 7,692 5,846 3,975 4,55 4,69 4,94 5,20 5,47 5, ,721 9,836 8,266 6,034 4,344 2,867 6,84 6,98 7,19 7,40 7,62 7, ,085 9,168 7,972 5,660 4,132 2,768 8,88 8,97 9,33 9,71 10,09 9, ,061 9,064 7,554 5,590 4,025 2,455 9,63 9,82 10,02 10,22 10,42 9, ,112 9,110 7,922 5,941 4,218 2,658 9,56 9,66 9,95 10,25 10,55 9, ,209 9,115 7,791 5,765 3,978 2,466 9,81 10,00 10,10 10,21 10,31 9, ,481 9,275 7,861 5,660 3,849 2,425 11,75 12,11 12,23 12,35 12,47 11, ,316 6,073 5,061 3,543 2,693 / 1,85 1,96 2,00 2,04 2,08 / 40 9,700 9,300 7,881 5,596 7,254 / 2,58 2,70 2,79 2,87 2,96 / 35 13,003 12,600 10,588 7,306 5,626 3,657 2,83 2,91 2,97 3,03 3,09 2, ,500 12,617 10,877 8,049 5,956 4,169 3,09 3,27 3,37 3,47 3,58 3, ,700 11,337 9,690 7,171 5,450 3,706 4,07 4,19 4,41 4,65 4,89 4, ,200 9,808 8,242 6,016 4,332 2,859 6,08 6,20 6,39 6,58 6,78 6, ,600 7,680 6,678 4,742 3,461 2,319 7,72 7,80 8,11 8,44 8,78 7,99 10 / / / / / / / / / / / / 5 / / / / / / / / / / / / 0 / / / / / / / / / / / / -5 / / / / / / / / / / / / EER 19

16 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 14T [GRZANIE] GÓRNE W35 W45 W55 W60 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% -20 6,346 5,769 4,808 3,365 2,558 / 1,82 1,99 2,03 2,07 2,11 / -15 7,849 7,008 5,939 4,217 5,466 / 2,21 2,39 2,46 2,54 2,61 / -7 13,527 12,186 10,241 7,066 5,441 / 2,65 2,84 2,89 2,95 3,01 / -2 15,030 13,301 11,466 8,485 6,279 4,395 2,82 3,16 3,26 3,35 3,45 3, ,097 13,479 11,521 8,525 6,479 4,406 3,13 3,41 3,52 3,66 3,83 3, ,700 14,100 11,849 8,650 6,228 4,110 3,65 4,33 4,46 4,59 4,73 4, ,172 12,883 11,203 7,954 5,806 3,890 5,07 5,57 5,80 6,03 6,27 5, ,125 11,719 9,766 7,227 5,203 3,174 6,00 6,48 6,61 6,74 6,88 6, ,179 10,590 9,209 6,907 4,904 3,089 7,14 7,50 7,72 7,95 8,19 7, ,358 11,821 10,103 7,476 5,159 3,198 8,15 8,64 8,73 8,82 8,90 8, ,849 11,473 9,723 7,000 4,760 2,999 7,92 8,16 8,24 8,32 8,40 7, ,144 6,379 5,406 3,838 4,975 / 1,69 1,82 1,88 1,93 1,99 / -7 12,312 11,092 9,321 6,431 4,952 / 2,11 2,26 2,30 2,35 2,39 / -2 13,680 12,106 10,436 7,723 5,715 / 2,28 2,55 2,63 2,71 2,79 / 2 13,741 12,269 10,486 7,760 5,897 4,010 2,43 2,65 2,79 2,94 3,10 2, ,200 14,100 11,849 8,650 6,228 4,110 2,90 3,16 3,26 3,35 3,45 3, ,558 9,599 8,347 5,926 4,326 2,898 3,81 4,20 4,36 4,54 4,72 4, ,857 8,801 7,334 5,427 3,908 2,384 4,56 4,92 5,02 5,12 5,22 4, ,327 8,980 7,809 5,857 4,158 2,620 5,10 5,35 5,51 5,68 5,85 5, ,636 9,413 8,045 5,953 4,108 2,547 5,40 5,73 5,79 5,84 5,90 5, ,334 8,334 7,062 5,085 3,458 2,178 5,42 5,59 5,64 5,70 5,76 5,12-15 / / / / / / / / / / / / -7 9,496 8,555 7,189 4,961 3,820 / 1,90 2,03 2,08 2,12 2,16 / -2 9,636 8,528 7,352 5,440 4,026 / 1,85 2,07 2,13 2,19 2,26 / 2 10,765 9,612 8,215 6,079 4,620 / 2,20 2,39 2,52 2,65 2,79 / 7 8,021 7,567 6,359 4,642 3,342 / 2,38 2,65 2,73 2,81 2,89 / 15 7,761 7,056 6,135 4,356 3,180 / 3,04 3,35 3,48 3,62 3,77 / 20 7,215 6,442 5,368 3,972 2,860 / 3,02 3,27 3,33 3,40 3,46 / 25 8,673 7,542 6,558 4,918 3,492 / 3,61 3,79 3,90 4,02 4,14 / 30 9,166 8,111 6,933 5,130 3,540 / 4,05 4,29 4,33 4,37 4,42 / 35 7,333 6,547 5,548 3,995 2,716 / 3,29 3,39 3,42 3,46 3,49 / -15 / / / / / / / / / / / / -7 / / / / / / / / / / / / -2 7,964 7,048 6,076 4,496 3,327 / 1,80 2,01 2,07 2,13 2,20 / 2 5,441 4,858 4,152 3,073 2,335 / 1,78 1,94 2,04 2,15 2,26 / 7 4,983 4,701 3,950 2,884 2,076 / 1,92 2,14 2,20 2,27 2,33 / 15 5,308 4,826 4,196 2,979 2,175 / 2,03 2,23 2,32 2,42 2,51 / 20 5,686 5,077 4,231 3,131 2,254 / 2,17 2,34 2,39 2,44 2,49 / 25 2,578 2,242 1,949 1,462 1,038 / 1,63 1,72 1,77 1,82 1,87 / 30 7,396 6,546 5,595 4,140 2,857 / 2,89 3,06 3,09 3,12 3,15 / 35 / / / / / / / / / / / / COP 20

17 WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 14T [CHŁODZENIE] GÓRNE W18 W13 W7 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% 45 9,459 8,599 7,166 5,016 3,812 / 3,04 3,22 3,28 3,35 3,41 / 40 11,640 10,778 9,134 6,485 8,407 / 3,53 3,70 3,81 3,93 4,05 / 35 14,800 14,000 11,765 8,118 6,251 4,063 4,11 4,29 4,38 4,46 4,55 4, ,000 13,761 11,863 8,779 6,496 4,547 5,12 5,43 5,59 5,76 5,93 5, ,822 14,787 12,638 9,352 7,108 4,833 5,50 5,67 5,97 6,28 6,62 6, ,618 14,328 12,041 8,790 6,329 4,177 6,17 6,29 6,48 6,68 6,88 6, ,481 13,165 11,447 8,128 5,933 3,975 9,22 9,31 9,68 10,07 10,47 9, ,104 12,706 10,588 7,835 5,642 3,441 8,94 9,11 9,30 9,48 9,67 8, ,163 12,759 11,095 8,321 5,908 3,722 8,85 8,94 9,21 9,49 9,77 9, ,139 12,624 10,790 7,985 5,509 3,416 9,22 9,40 9,50 9,59 9,69 8, ,476 12,811 10,857 7,817 5,315 3,349 11,09 11,42 11,54 11,65 11,77 10, ,048 7,316 6,097 4,268 3,243 / 2,64 2,80 2,86 2,91 2,97 / 40 10,773 9,975 8,454 6,002 7,781 / 3,01 3,16 3,25 3,35 3,45 / 35 12,976 11,904 10,004 6,903 5,315 3,455 3,29 3,38 3,45 3,52 3,59 3, ,917 14,603 12,589 9,316 6,894 4,826 3,38 3,59 3,69 3,80 3,92 3, ,866 12,959 11,076 8,196 6,229 4,236 4,45 4,59 4,83 5,09 5,36 4, ,844 10,866 9,131 6,666 4,799 3,168 6,50 6,63 6,83 7,04 7,25 6, ,796 9,814 8,534 6,059 4,423 2,964 8,23 8,31 8,64 8,99 9,35 8, ,766 9,699 8,083 5,981 4,306 2,627 8,82 9,00 9,18 9,36 9,55 8, ,802 9,732 8,463 6,347 4,506 2,839 8,67 8,75 9,02 9,29 9,57 8, ,887 9,721 8,308 6,148 4,242 2,630 8,91 9,09 9,18 9,27 9,36 8, ,158 9,875 8,368 6,025 4,097 2,581 10,69 11,02 11,13 11,24 11,35 10, ,740 6,127 5,106 3,574 2,716 / 1,72 1,83 1,86 1,90 1,94 / 40 11,130 10,306 8,734 6,201 8,038 / 2,40 2,52 2,60 2,68 2,76 / 35 13,800 13,800 11,597 8,002 6,161 4,005 2,68 2,68 2,73 2,79 2,84 2, ,570 15,202 13,105 9,698 7,176 5,023 3,00 3,18 3,28 3,38 3,48 3, ,020 14,037 11,998 8,878 6,748 4,588 4,13 4,26 4,48 4,72 4,97 4, ,140 10,220 8,588 6,270 4,514 2,979 5,44 5,55 5,71 5,89 6,06 5, ,700 9,727 8,458 6,006 4,384 2,937 7,18 7,26 7,55 7,85 8,16 7,43 10 / / / / / / / / / / / / 5 / / / / / / / / / / / / 0 / / / / / / / / / / / / -5 / / / / / / / / / / / / EER 21

18 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 16T [GRZANIE] GÓRNE W35 W45 W55 W60 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% -20 6,843 6,221 5,184 3,629 2,758 / 1,79 1,95 1,98 2,02 2,07 / -15 8,606 7,684 6,512 4,623 5,993 / 2,16 2,34 2,41 2,48 2,55 / -7 13,043 11,750 9,874 6,813 5,246 / 2,57 2,75 2,80 2,86 2,92 / -2 13,910 12,310 10,612 7,853 5,811 4,068 2,75 3,08 3,17 3,27 3,37 3, ,027 12,524 10,704 7,921 6,020 4,094 2,92 3,18 3,35 3,53 3,72 3, ,000 16,300 13,697 9,999 7,199 4,752 3,75 4,20 4,33 4,46 4,59 4, ,942 14,493 12,602 8,948 6,532 4,376 4,90 5,39 5,60 5,83 6,06 5, ,782 13,198 10,999 8,139 5,860 3,575 5,79 6,25 6,37 6,50 6,63 6, ,746 11,953 10,394 7,795 5,535 3,487 6,88 7,22 7,44 7,66 7,89 7, ,109 13,371 11,428 8,457 5,835 3,618 7,84 8,32 8,40 8,48 8,57 7, ,566 13,005 11,021 7,935 5,396 3,400 7,61 7,84 7,92 8,00 8,08 7, ,523 7,523 5,692 4,041 5,239 / 1,53 1,65 1,70 1,75 1,80 / -7 12,595 12,595 9,535 6,579 5,066 / 1,89 2,02 2,06 2,10 2,14 / -2 13,756 13,756 11,021 8,156 6,035 / 2,05 2,29 2,36 2,43 2,50 / 2 13,870 13,870 11,377 8,419 6,398 4,351 2,18 2,37 2,50 2,63 2,77 2, ,583 16,583 13,529 9,876 7,111 4,693 2,82 3,07 3,16 3,26 3,35 3, ,561 12,561 10,503 7,457 5,443 3,647 3,40 3,74 3,89 4,04 4,20 3, ,649 11,649 9,316 6,894 4,964 3,028 4,04 4,36 4,45 4,54 4,63 4, ,950 11,950 9,925 7,443 5,285 3,329 4,51 4,73 4,88 5,02 5,17 4, ,532 12,532 10,240 7,577 5,228 3,242 4,77 5,06 5,11 5,16 5,21 4, ,080 11,080 8,384 6,036 4,105 2,586 4,78 4,92 4,97 5,02 5,07 4,51-15 / / / / / / / / / / / / -7 10,550 9,505 7,987 5,511 4,243 / 1,85 1,98 2,02 2,06 2,10 / -2 10,525 9,314 8,029 5,942 4,397 / 1,80 2,01 2,07 2,14 2,20 / 2 11,697 10,444 8,926 6,605 5,020 / 2,12 2,32 2,44 2,57 2,70 / 7 9,031 8,520 7,160 5,226 3,763 / 2,35 2,61 2,69 2,77 2,85 / 15 8,552 7,775 6,760 4,800 3,504 / 2,93 3,22 3,35 3,48 3,62 / 20 8,174 7,298 6,082 4,501 3,240 / 2,98 3,22 3,29 3,35 3,42 / 25 9,878 8,590 7,469 5,602 3,977 / 3,58 3,76 3,87 3,98 4,10 / 30 10,495 9,288 7,938 5,874 4,053 / 4,03 4,27 4,31 4,35 4,40 / 35 8,441 7,537 6,387 4,599 3,127 / 3,29 3,39 3,42 3,45 3,49 / -15 / / / / / / / / / / / / -7 / / / / / / / / / / / / -2 8,667 7,670 6,612 4,893 3,621 / 1,74 1,95 2,01 2,07 2,13 / 2 5,895 5,263 4,499 3,329 2,530 / 1,71 1,87 1,97 2,07 2,18 / 7 5,594 5,277 4,435 3,237 2,331 / 1,89 2,10 2,16 2,22 2,29 / 15 5,839 5,308 4,616 3,277 2,392 / 1,95 2,14 2,23 2,32 2,41 / 20 6,431 5,742 4,785 3,541 2,549 / 2,14 2,31 2,35 2,40 2,45 / 25 2,933 2,550 2,218 1,663 1,181 / 1,62 1,70 1,75 1,80 1,85 / 30 8,465 7,491 6,403 4,738 3,269 / 2,87 3,04 3,07 3,10 3,13 / 35 / / / / / / / / / / / / COP 22

19 WYDAJNOŚĆ DANE ROZSZERZONE RVL-I 16T [CHŁODZENIE] GÓRNE W18 W13 W7 DOLNE WYDAJNOŚĆ (KW) 130% 100% 90% 70% 50% 30% 130% 100% 90% 70% 50% 30% 45 10,632 9,665 8,055 5,638 4,285 / 2,97 3,15 3,21 3,28 3,34 / 40 13,027 12,062 10,222 7,258 9,408 / 3,45 3,62 3,73 3,84 3,95 / 35 15,400 15,100 12,689 8,755 6,742 4,382 3,86 4,00 4,08 4,16 4,24 3, ,500 15,138 13,050 9,657 7,146 5,002 4,99 5,29 5,45 5,61 5,78 5, ,401 16,263 13,900 10,286 7,817 5,316 5,34 5,50 5,80 6,10 6,43 5, ,849 16,375 13,761 10,045 7,233 4,774 6,13 6,25 6,44 6,63 6,83 6, ,290 14,809 12,877 9,143 6,674 4,472 8,91 9,00 9,36 9,73 10,12 9, ,884 14,310 11,925 8,824 6,354 3,876 8,62 8,79 8,97 9,15 9,33 8, ,985 14,401 12,523 9,392 6,668 4,201 8,53 8,62 8,87 9,14 9,41 8, ,993 14,279 12,205 9,031 6,232 3,864 8,87 9,05 9,14 9,23 9,32 8, ,410 14,522 12,307 8,861 6,025 3,796 10,66 10,98 11,09 11,20 11,31 10, ,145 8,314 6,928 4,850 3,686 / 2,61 2,77 2,83 2,88 2,94 / 40 13,291 12,306 10,429 7,405 9,599 / 3,00 3,15 3,24 3,34 3,44 / 35 16,023 15,407 12,947 8,933 6,879 4,471 3,24 3,34 3,40 3,47 3,54 3, ,688 17,008 14,662 10,850 8,029 5,620 3,35 3,55 3,65 3,76 3,88 3, ,376 14,785 12,636 9,351 7,107 4,833 4,39 4,52 4,76 5,01 5,28 4, ,616 13,092 11,002 8,031 5,783 3,817 6,51 6,65 6,84 7,05 7,26 6, ,190 11,082 9,636 6,842 4,995 3,346 8,07 8,15 8,47 8,81 9,17 8, ,154 10,950 9,125 6,752 4,862 2,966 8,61 8,78 8,96 9,13 9,32 8, ,213 11,003 9,568 7,176 5,095 3,210 8,44 8,52 8,78 9,04 9,32 8, ,327 11,006 9,407 6,961 4,803 2,978 8,66 8,83 8,92 9,01 9,10 8, ,653 11,197 9,489 6,832 4,646 2,927 10,37 10,68 10,79 10,90 11,01 9, ,161 6,886 5,738 4,017 3,053 / 1,48 1,57 1,60 1,64 1,67 / 40 11,903 11,590 9,822 6,974 9,040 / 2,07 2,17 2,24 2,30 2,37 / 35 15,759 15,300 12,857 8,871 6,831 4,440 2,31 2,38 2,43 2,48 2,53 2, ,287 16,622 14,329 10,603 7,847 5,493 2,54 2,70 2,78 2,86 2,94 2, ,532 14,081 12,035 8,906 6,769 4,603 3,48 3,58 3,77 3,97 4,18 3, ,974 11,514 9,675 7,063 5,085 3,356 4,66 4,75 4,90 5,04 5,19 4, ,168 10,728 9,329 6,624 4,835 3,240 6,01 6,07 6,31 6,56 6,83 6,21 10 / / / / / / / / / / / / 5 / / / / / / / / / / / / 0 / / / / / / / / / / / / -5 / / / / / / / / / / / / EER 23

20 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia LIMITY PRACY GRZANIE Temperatura wody grzewczej [ C] Temperatura na wejściu dolnego zródła [ C] 24

21 LIMITY PRACY CHŁODZENIE Temperatura wody chłodzącej [ C] Temperatura na wejściu dolnego zródła [ C] 25

22 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia CHARAKTERYSTYKA GRZANIE Moc grzewcza Wykresy umożliwiają zastosowanie współczynników korekcyjnych do nominalnych parametrów w celu uzyskania rzeczywistych danych w wybranych warunkach roboczych. Referencyjny warunek odniesienia to: A7W35 temperatura dolnego źródła: 7 C (pomiar termometrem suchym) 6 C (pomiar termometrem wilgotnym) temperatura górnego źrodła: 30 C (wejście) 35 C (wyjście) Krzywe temperatury zasilania wody grzewczej: B = 55 C C = 45 C D = 35 C E = 25 C Temperatura na wejściu dolnego źródła [ C] Pobór mocy elektrycznej COP E Temperatura na wejściu dolnego źródła [ C] Temperatura na wejściu dolnego źródła [ C] 26

23 CHARAKTERYSTYKA GRZANIE (INTERPRETACJA WYKRESÓW)* Moc grzewcza [] Współczynnik RVL-I PLUS 5 RVL-I PLUS 7 RVL-I PLUS 9 RVL-I PLUS 12T RVL-I PLUS 14T RVL-I PLUS 16T 2,2 10,12 14,52 18,92 27,28 31,02 35,86 2 9,20 13,20 17,20 24,80 28,20 32,6 1,8 8,28 11,88 15,48 22,32 25,38 29,34 1,6 7,36 10,56 13,76 19,84 22,56 26,08 1,4 6,44 9,24 12,04 17,36 19,74 22,82 1,2 5,52 7,92 10,32 14,88 16,92 19,56 1 4,60 6,60 8,60 12,40 14,10 16,30 0,8 3,68 5,28 6,88 9,92 11,28 13,04 0,6 2,76 3,96 5,16 7,44 8,46 9,78 0,4 1,84 2,64 3,44 4,96 5,64 6,52 Pobór mocy elektrycznej [] Współczynnik RVL-I PLUS 5 RVL-I PLUS 7 RVL-I PLUS 9 RVL-I PLUS 12T RVL-I PLUS 14T RVL-I PLUS 16T 2,2 2,13 3,21 4,40 6,07 7,17 8, ,94 2,92 4,00 5,52 6,52 7,76 1,8 1,75 2,63 3,60 4,97 5,87 6,98 1,6 1,55 2,34 3,20 4,42 5,22 6,20 1,4 1,36 2,04 2,80 3,86 4,56 5,43 1,2 1,16 1,75 2,40 3,31 3,91 4,65 1 0,97 1,46 2,00 2,76 3,26 3,88 0,8 0,78 1,17 1,60 2,21 2,61 3,10 0,6 0,58 0,88 1,20 1,66 1,96 2,32 0,4 0,39 0,58 0,80 1,10 1,30 1,55 0,2 0,19 0,29 0,40 0,55 0,65 0,77 COP Współczynnik RVL-I PLUS 5 RVL-I PLUS 7 RVL-I PLUS 9 RVL-I PLUS 12T RVL-I PLUS 14T RVL-I PLUS 16T 2,2 10,38 9,94 9,46 9,86 9,53 9,24 2 9,44 9,04 8,60 8,96 8,66 8,4 1,8 8,50 8,14 7,74 8,06 7,79 7,56 1,6 7,55 7,23 6,88 7,17 6,93 6,72 1,4 6,61 6,33 6,02 6,27 6,06 5,88 1,2 5,66 5,42 5,16 5,38 5,20 5,04 1 4,72 4,52 4,30 4,48 4,33 4,2 0,8 3,78 3,62 3,44 3,58 3,46 3,36 0,6 2,83 2,71 2,58 2,69 2,60 2,52 0,4 1,89 1,81 1,72 1,79 1,73 1,68 0,2 0,94 0,90 0,86 0,90 0,87 0,84 * Wartości podane w tabelach odnoszą się do współczynników korekcyjnych wyrażonych na osi pionowej wykresów zamieszczonych na stronie obok. 27

24 Powietrzne, rewersyjne pompy ciepła do grzania/chłodzenia CHARAKTERYSTYKA CHŁODZENIE Moc chłodnicza Wykresy umożliwiają zastosowanie współczynników korekcyjnych do nominalnych parametrów w celu uzyskania rzeczywistych danych w wybranych warunkach roboczych. Referencyjny warunek odniesienia to: A35W7 temperatura dolnego źródła: 35 C (pomiar termometrem suchym) temperatura górnego źrodła: 12 C (wejście) 7 C (wyjście) Krzywe temperatury zasilania wody chłodniczej: A = 24 C B = 18 C C = 12 C D = 7 C Temperatura na wejściu dolnego źródła [ C] Pobór mocy elektrycznej EER D Temperatura na wejściu dolnego źródła [ C] Temperatura na wejściu dolnego źródła [ C] 28
