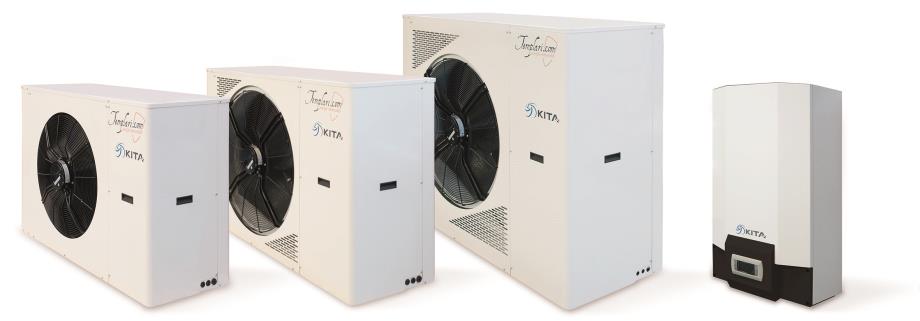

1 POMPY CIEPŁA POWIETRZE-WODA WYSOKOTEMPERATUROWE (dla strefy klimatycznej zimnej) KOMFORT GRZANIA I CHŁODZENIA BEZPOŚREDNIE POŁĄCZENIE Z INWERTEREM PV SERIA KITA S / S PLUS / M / M PLUS (monoblock, split) produkowane we Włoszech 100% ogrzewania bez grzałki

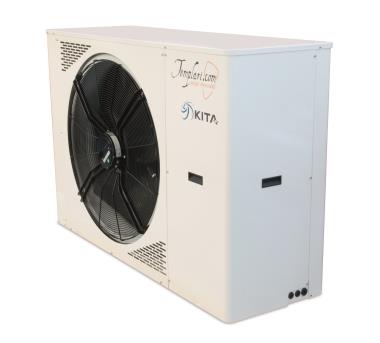

2 KITA S/KITA S PLUS 2,3-10kW/2,3-12,6kW Kita S jest najmniejszą pompą ciepła typu powietrze-woda z serii KITA. Doskonale spełnia potrzeby użytkowników indywidualnych i w zupełności ogrzeje budynek nawet przy temperaturze zewnętrznej -20 C. Ogrzewają, chłodzą i przygotowują ciepłą wodę o maksymalnej temperaturze 60 C. Pompy ciepła KITA S dostępne są w wersji Monoblock oraz Split. KITA M/KITA M PLUS 3,0-15,4kW/3,0-20,2kW Kita M jest kompaktową pompą ciepła, przeznaczoną do ogrzewania, chłodzenia i produkcji ciepłej wody o maksymalnej temperaturze 60 C. Spełnia potrzeby użytkowników indywidualnych oraz doskonale nadaje się do budynków nowych i modernizowanych. Wysoka temperatura zasilania instalacji nawet przy -20ºC. Pompy ciepła KITA M dostępne są w wersji Monoblock oraz Split. Technologia inverterowa pozwala na płynną regulację mocy w trybie grzania i chłodzenia. Bezpośrednie połączenie z Inwerterem PV pozwala wykorzystać energię wyprodukowaną przez instalację fotowoltaiczną. 2

3 Rys.1 minimalne odległości od przegród budowlanych Rys.2 minimalna wysokość montażu Dystans A B C D E Wymiary w milimetrach >300mm >2500mm >800mm >3000mm >1000mm Rys.2 odprowadzenie kondensatu Rys.4 poziomowanie i montaż podkładek antywibracyjnych 3

4 Rys montaż jednostki wewnętrznej (wersja split) przykręcona do ściany Rys.4 podłączenie hydrauliczne i chłodnicze L.p. Opis 1 Rura chłodnicza (gaz) 2 Rura chłodnicza (ciecz) 3 Wspólny powrót 4 Zasilanie c.o. 5 Zasilanie c.w.u. 4

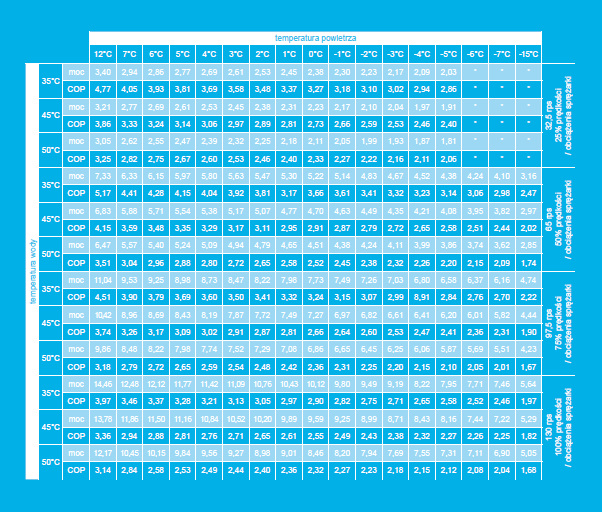

5 Tab.1. tabela wydajności pompy ciepła KITA S w zależności od temperatury zewnętrznej i temperatur zasilania. Tab.2. tabela wydajności pompy ciepła KITA S PLUS w zależności od temperatury zewnętrznej i temperatur zasilania. 5

6 Tab.1. tabela wydajności pompy ciepła KITA M w zależności od temperatury zewnętrznej i temperatur zasilania. Tab.2. tabela wydajności pompy ciepła KITA M PLUS w zależności od temperatury zewnętrznej i temperatur zasilania. 6

DANE TECHNICZNE KITA S/S PLUS/M/M PLUS (monoblock i split) Model KITA S KITA S PLUS KITA M KITA M PLUS Moc cieplna (max) A7 - W30/35 kw 10 12,6 15,4 20,2 Pobór mocy przy A7 - W30/35 kw 2,2 3,7 4,4

7 DANE TECHNICZNE KITA S/S PLUS/M/M PLUS (monoblock i split) Model KITA S KITA S PLUS KITA M KITA M PLUS Moc cieplna (max) A7 - W30/35 kw 10 12,6 15,4 20,2 Pobór mocy przy A7 - W30/35 kw 2,2 3,7 4,4 5,5 Wydajność chłodnicza (max) A35 - W12/7 kw 9,79 7,7 12,9 12,35 Pobór mocy przy A35 - W12/7 kw 3,03 3,4 4,48 5,2 Wydajność chłodnicza (max) A35 - W23/18 kw 12,54 8,1 13,5 15,3 Pobór mocy przy A35 - W23/18 kw 3,35 3,45 4,5 4,3 Wymiary (Sz/W/G) mm jedn. zewnętrzna jedn. zewnętrzna jedn. zewnętrzna jedn. zewnętrzna 1360x938x x938x x1038x x1038x494 mm jedn. wewnętrzna jedn. wewnętrzna jedn. wewnętrzna jedn. wewnętrzna 500x873x x873x x873x x873x314 Waga kg jedn. zewnętrzna jedn. zewnętrzna jedn. zewnętrzna jedn. zewnętrzna kg jedn. wewnętrzna jedn. wewnętrzna jedn. wewnętrzna jedn. wewnętrzna Maksymalne ciśnienie wody (pracy) bar Przepływ nominalny wody l/h Maksymalna temperatura zasilania C Minimalna temperatura powietrza C Czynnik chłodniczy R410A R410A R410A R410A Zasilanie elektryczne V - Hz 230V/400V-50Hz 230V/400V-50Hz 230V/400V-50Hz 400V-50Hz Prąd maksymalny A 15/5,5 19/7,2 32/9,8 10,4 Maksymalna moc elektryczna kw 3,3 4,5 6 6,5 Stopień ochrony (wewn./zew.) IP 65/25 65/25 65/25 65/25 Poziom głosności przy A35º/5m db(a) Producent sprężarki MITSUBISHI MITSUBISHI MITSUBISHI MITSUBISHI Typ sprężarki Twin Rotary Twin Rotary Twin Rotary Twin Rotary Model wentylatora EBMPAPST EBMPAPST EBMPAPST EBMPAPST Typ wentylatora inverter BLDC inverter BLDC inverter BLDC inverter BLDC (dane dotyczące mocy i współczynnika COP przy konkretnych temperaturach zewnętrznych i zasilania podane są w tabelach wydajności) Informacje podane w tej publikacji mają charakter informacyjny. Producent zastrzega sobie prawo do wprowadzania zmian lub modyfikacji, które uzna za niezbędne dla poprawy produktu. 7
