1 ENERGETYKA TELEKOMUNIKACJA WODOCIĄGI

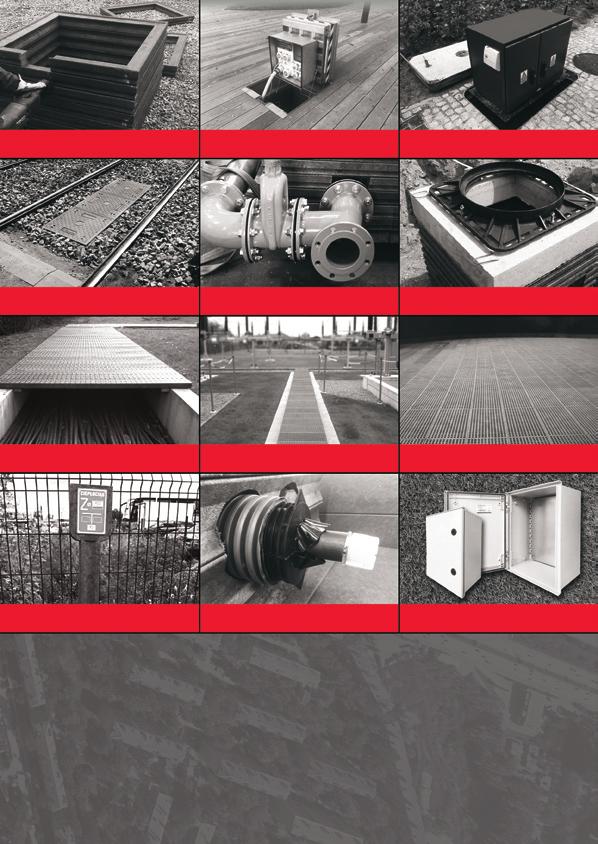

2 STUDNIE TELETECHNICZNE STUDNIE ZASILANIA PODZIEMNEGO STUDNIE Z WINDĄ STUDNIE TRAMWAJOWE STUDNIE WODOCIĄGOWE STUDNIE LOTNISKOWE POKRYWY STUDNI KANAŁÓW KANAŁY KABLOWE PODŁOGI KRATOWNICE SŁUPKI OZNACZENIOWE DŁAWICE USZCZELNIAJĄCE SZAFY POLIESTROWE W związku z dynamicznym rozwojem przemysłu potrzebujemy bardziej innowacyjnych rozwiązań. Innotechnika pracuje nad większymi możliwościami zastosowania tworzyw sztucznych w budownictwie energetycznym, telekomunikacyjnym i wodociągowym. Nasze wyroby są nowatorskimi rozwiązaniami opierającymi się na ekologicznych, w pełni przetwarzalnych tworzywach polimerowych. Dział projektowo techniczny opracowuje we współpracy z klientami optymalne rozwiązania pod kątem technicznym i ekonomicznym. Wprowadzamy do sprzedaży produkty innowacyjne, które przewyższają dotychczasowe rozwiązania pod kątem trwałości, wytrzymałości oraz łatwości montażu. Produkujemy kilkadziesiąt typów studni teletechnicznych i wodociągowych do różnych zastosowań. Naszym atutem jest również produkcja wyrobów nietypowych wg. indywidualnych wymagań klienta.

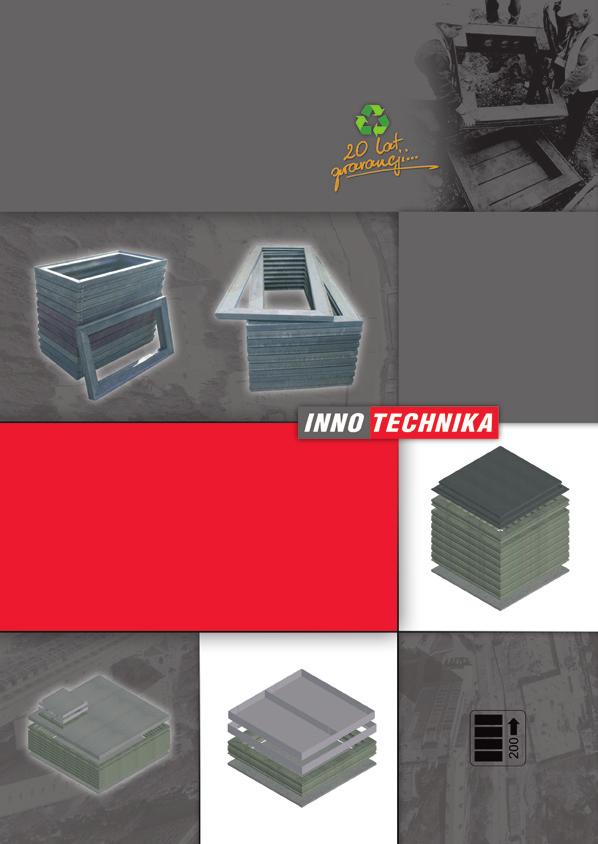

3 Segmentowe Studnie Teletechniczne TWORZYWO POLIPIT (polietylen, polipropylen, poliwęglan). Produkty z materiału Polipit wyróżnia przede wszystkim stabilność i wytrzymałość na złamanie. Łatwo poddają się obróbce mechanicznej i nie wymagają konserwacji. CECHY TWORZYWA POLIPIT Odporność na oddziaływanie kanalizacji wodnej. Odporność na wysoką temperaturę i mróz. Odporność na sól drogową i substancje używane do oznaczania dróg. Odporność na wycieki ropy i paliwa. Odporność na naciski i uderzenia, które są generowane przez ruch uliczny.

4 PODSTAWOWE ZALETY Szybki montaż bez skręcania, klejenia, betonowania (system modułowy). Możliwość montażu na istniejących instalacjach bez ich rozcinania. Pełna, natychmiastowa, wytrzymałość na obciążenia dynamiczne do D-400. Pełna gama wymiarów od cm. Niski koszt instalacji. Wysoka żywotność (50lat w ziemi). Pełna zgodność z normami EN-124. Wysoka elastyczność. Materiał samogasnący. System dokładnego poziomowania zwieńczenia do nawierzchni. Do studzienek oferujemy pokrywy betonowe, stalowe z tworzywa SMC, żeliwne w klasach od A-15 do F-900.

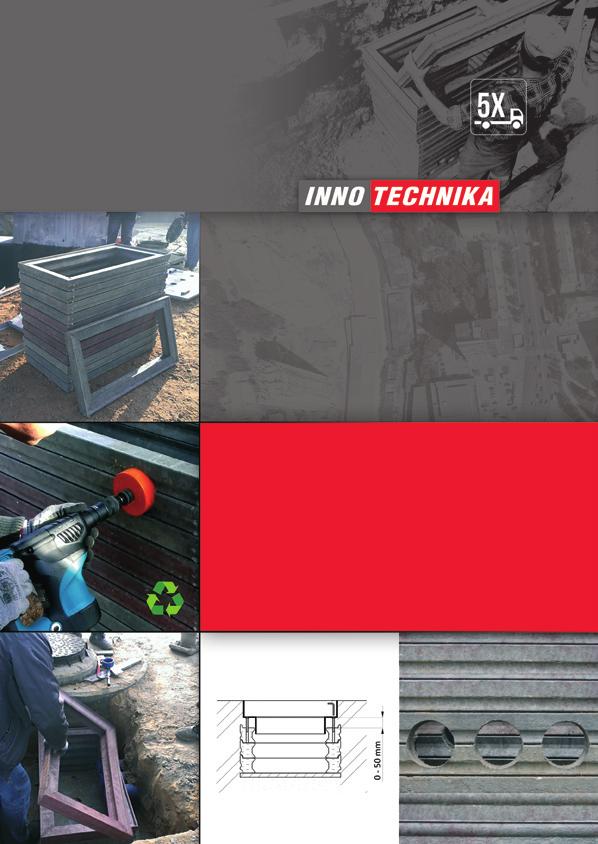

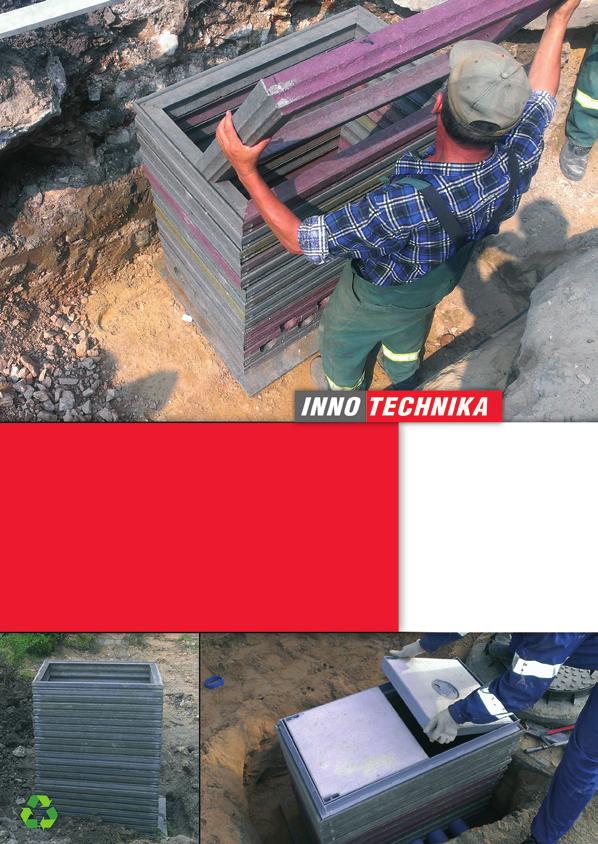

5 Montaż studni typu TP PRZYGOTOWANIA PODŁOŻA 1. Montaż bez podsypki grysowej, na dobrze zagęszczonym podłożu (trawniki). 2. Montaż na podłożu z gresu 16-22mm o grubości warstwy 100 mm - dla chodników lub 300mm - dla jezdni, parkingów. Studnia składa się z sekcji o wys.75mm(±2mm). Sekcje układa się bezpośrednio na siebie tak, że się nawzajem zamykają. Sekcje mogą być uszczelniane między sobą ogólnie dostępną masą bitumiczną aby uzyskać szczelność studni. WYKONYWANIE OTWORÓW Aby zapewnić pełną wytrzymałość korpusu, przynajmniej jedna cała sekcja powinna znajdować się pod wykonanym otworem, oraz trzy sekcje nad otworami. Otwory można wykonywać w każdym miejscu studni, na różnych ścianach. Wykonywanie otworów zaleca się robić wiertłem koronkowym do metalu lub pilarką. POZIOMOWANIE POKRYWY STUDNI Istnieje możliwość płynnej regulacji ramy pokrywy w zakresie 0-50mm. Regulację wykonuje się za pomocą wykręcania 4 śrub stalowych, umieszczonych w rogach sekcji. Powstałą szczelinę miedzy ramą pokrywy a korpusem studni należy wypełnić zaprawą bez skurczowo schnącą np. Mapei Lampocem.

6 Zastosowania specjalne System zapobiegający zapadaniu się włazów studni w jezdniach - INNOSTOP. Zadaniem systemu jest ograniczenie zapadania się włazów studni montowanych w pasach jezdni. DZIAŁANIE SYSTEMU Uderzenia dynamiczne działające na pokrywę są tłumione przez elastyczny i wytrzymały korpus z tworzywa polipit. Dzięki specjalnej ramce w segmencie, pokrywa żeliwna nie jest na sztywno przykręcana do korpusu i pracuje razem z nawierzchnią jezdni (tzw. pokrywa pływająca). Dzięki takiemu rozwiązaniu uderzenia dynamiczne nie przenoszą się na niższe elementy betonowe, nie powodując pęknięć. ZALETY 50% skrócenie czasu i kosztów instalacji (minimalny czas zamknięcia ruchu). Natychmiastowa pełna wytrzymałość dynamiczna (max skrócony czas zamknięcia ruchu). Wielokrotnie dłuższa żywotność w porównaniu z betonem. Możliwość zmiany wysokości studni podczas przebudowy nawierzchni drogi poprzez dołożenie lub zdjęcie kilku sekcji. Możliwość ponownego użycia po demontażu studni. 50 letnia gwarancja na erozję. 100% odporność na mróz. Odporność na chemikalia i agresywne środowisko (zakłady produkcyjne, myjnie samochodowe itp.). STUDNIE STROPOWE TP STR stosowane są w budownictwie telekomunikacyjnym i energetycznym dla kanalizacji kablowej prowadzonej pod różnego rodzaju stropami mostów, wiaduktów, tuneli itp. CHARAKTERYZUJĄ SIĘ niską wagą (30-40 kg), posiadają system montażu przystosowany do stropów, posiadają od dołu pokrywę na zawiasie, umożliwiającą dostęp do kanalizacji kablowej.

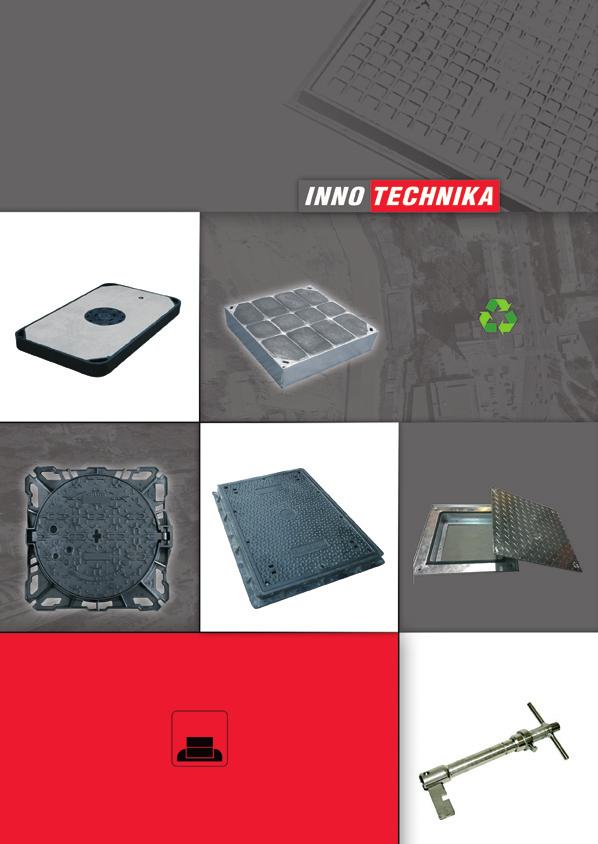

7 Zwieńczenia studni z różnych materiałów Betonowe z ramą ocynkowaną w klasie B-125, D-400 Do wypełnienia kostką, z ramą ocynkowaną w klasie B-125, D-400 Żeliwne w klasie A-15, B-125, D-400, F-900 Z tworzywa SMC w klasie A-15, B-125, D-400 Stalowe ocynkowane, stal ryflowana w klasie A-15, B-125, D-400, F-900 Zwieńczenia mogą być zabezpieczane zamkiem ryglowym z kluczem specjalnym, lub śrubami.

8 Pokrywy kanałów POKRYWY KANAŁÓW Z TWORZYWA POLIPIT Oferujemy pokrywy do wszelkiego rodzaju kanałów nowo projektowanych, jak również do istniejących kanałów betonowych w których należy wymienić przykrycia. W każdym przypadku wykonujemy indywidualny projekt pod konkretne wymiary kanałów.

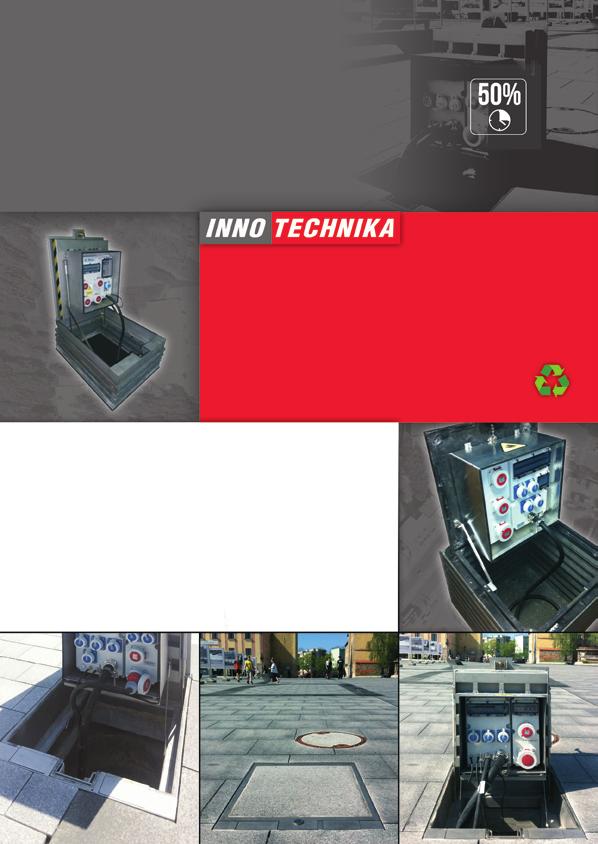

9 Studnie rozdzielnie zasilania podziemnego ZASTOSOWANIE Podziemne rozdzielnie zasilające są stosowane wszędzie tam gdzie chcemy zlokalizować punkt zasilania, który używany będzie czasowo np. miejsca organizowania imprez publicznych, place, obiekty sportowe, skwery itp. System zamknięty w ziemi pod pokrywą będzie chroniony i nie będzie kolidował z innymi obiektami. OPIS SYSTEMU Segmentowy korpus studni wykonany z mieszanki polimerowej Polipit. Pokrywa wykonana ze stali nierdzewnej wspomagana siłownikami gazowymi w klasie B-125, D-400, F-900. Wypełnienie pokrywy betonem, kostką lub kamieniem. Zabezpieczenie przed dostępem - zamek niezamarzający. Rozdzielnia elektryczna wykonana wg. specyfikacji zamawiającego. Zabezpieczenie przed zalaniem rozdzielni poprzez dzwon nurkowy (opcja). Zabezpieczenie przed zamarzaniem kablem grzewczym (opcja).

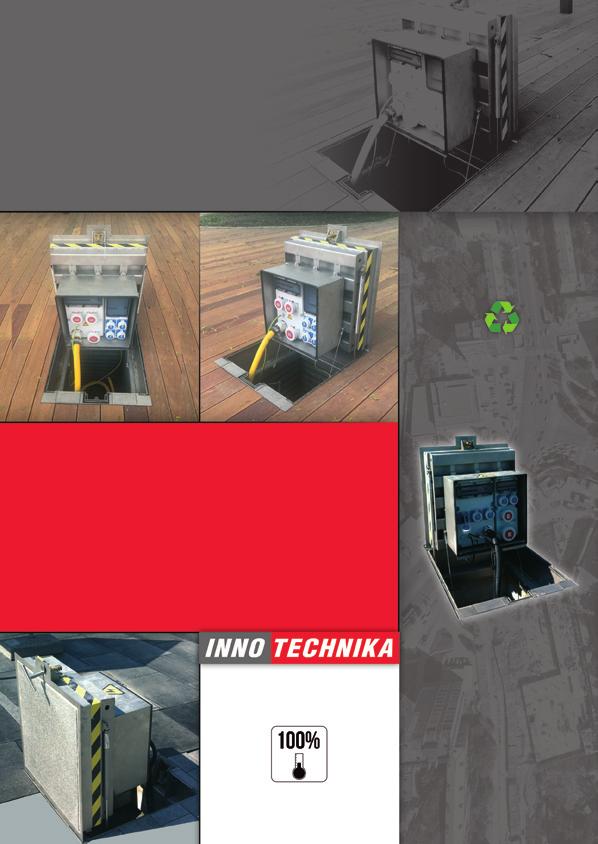

10 Zalety systemu Eliminacja zniszczeń wynikających z wandalizmu, kolizji itp. Ograniczenie negatywnego wpływu atmosfery. Prosty i szybki montaż dzięki budowie segmentowej. Tworzywo Polipit jest całkowicie przetwarzalne. W 100% odporne na mróz, odporne na chemikalia i środki agresywne.

11 Studnie z windą System studni z wysuwaną platformą można stosować tam, gdzie istnieje potrzeba zabezpieczenia szaf sterujących, rozdzielni zasilających itp. przed ingerencją, zniszczeniem, oraz tam gdzie montaż na powierzchni jest ograniczony względami estetycznymi. ZALETY Dopasowane do różnych rozmiarów szaf (wg. indywidualnych potrzeb). Mechanizm windy oraz platforma wykonane ze stali nierdzewnej. Wysuw realizowany za pomocą korby lub poprzez napęd elektryczny. Studnia typu W

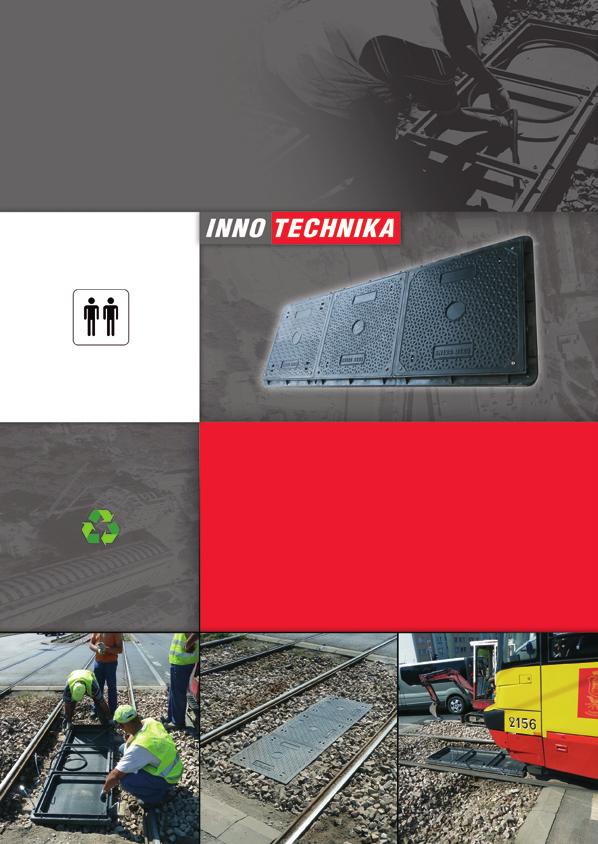

12 Studnie tramwajowe - pętle indukcyjne STUDNIE TP 20/7 IN B-125 i D-400. Służą do układania tramwajowych pętli indukcyjnych. ZALETY Korpus wykonany z tworzywa polimerowego Polipit. Odporność na obciążenia do 40 ton. Pokrywy z tworzywa SMC B-125, EN 124 nie wymagające konserwacji. Tworzywo SMC nie zakłócają pola indukcyjnego. Ze względu na niską wagę mogą być montowane przez 2 osobową ekipę. Prosty montaż do podkładów torowych.

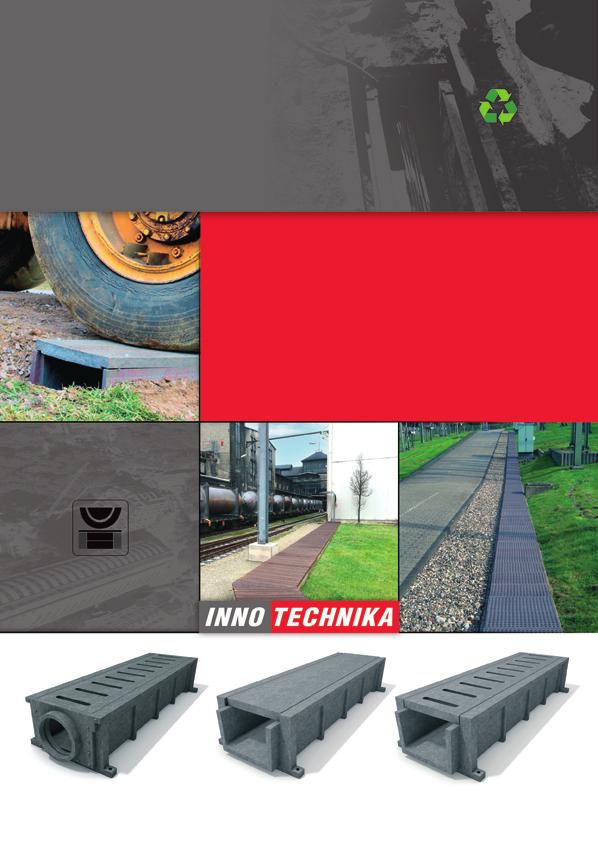

13 Kanały kablowe KANAŁY KABLOWE z tworzywa Polipit (polietylen, polipropylen, poliwęglan). ZALETY Odporne na erozję. Wodoodporne. Odporne na wibracje. Niepalne. Możliwość wstawiania w kanale przegród technologicznych. Wysoka żywotność (ok 50 lat). Niska waga w stosunku do betonu. Mocowanie osprzętu bezpośrednio do ścian kanału bez użycia kołków. Możliwość łatwego docinania na miejscu budowy. KANAŁ Z PRZYŁĄCZEM RUROWYM KANAŁ Z POKRYWĄ ZAMKNIĘTĄ (PEŁNĄ) KANAŁ Z POKRYWĄ ZE SZCZELINAMI (ODPROWADZAJĄCY WODĘ)

14 Pokrywy kanałów POKRYWY KANAŁÓW Z TWORZYWA POLIPIT Oferujemy pokrywy do wszelkiego rodzaju kanałów nowo projektowanych, jak również do istniejących kanałów betonowych w których należy wymienić przykrycia. W każdym przypadku wykonujemy indywidualny projekt pod konkretne wymiary kanałów.

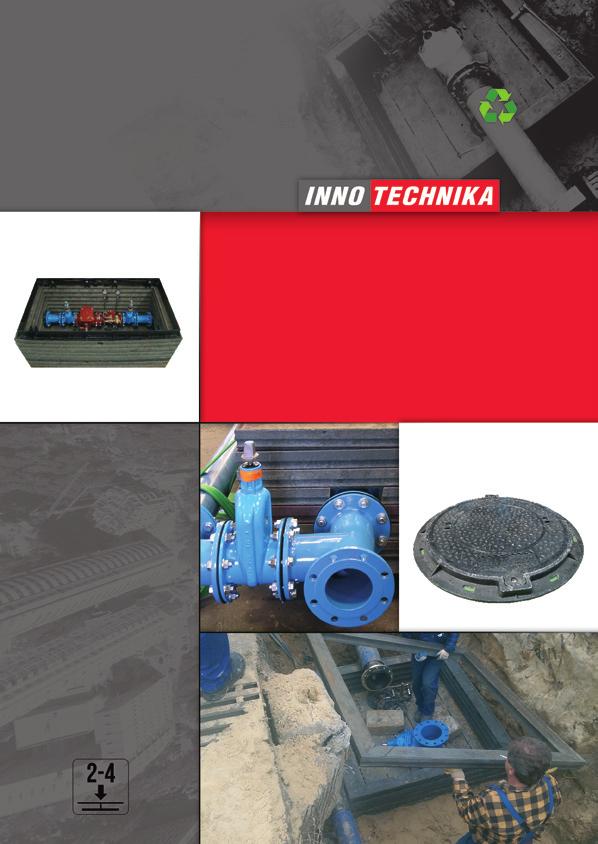

15 Studnie wodociągowe ZALETY Odporność na oddziaływanie kanalizacji wodnej. Odporność na wysoką temperaturę i mróz. Odporność na sól drogową i substancje używane do oznaczania dróg. Odporność na wycieki ropy i paliwa. Odporność na uderzenia dynamiczne, które są generowane przez ruch uliczny. PODSTAWOWE ZALETY Szybki montaż bez skręcania, klejenia, betonowania (system modułowy). Możliwość montażu na istniejących instalacjach bez ich rozcinania. Pełna, natychmiastowa, wytrzymałość na obciążenia dynamiczne do D-400. Niski koszt instalacji. Wysoka żywotność (50 lat w ziemi). Pełna zgodność z normami EN-124. Wysoka elastyczność korpusu. Możliwość budowy studni na istniejących rurociągach, bez konieczności ich przecinania. Do studzienek oferujemy pokrywy z tworzywa SMC oraz żeliwne w klasach od A-15 do F-900.

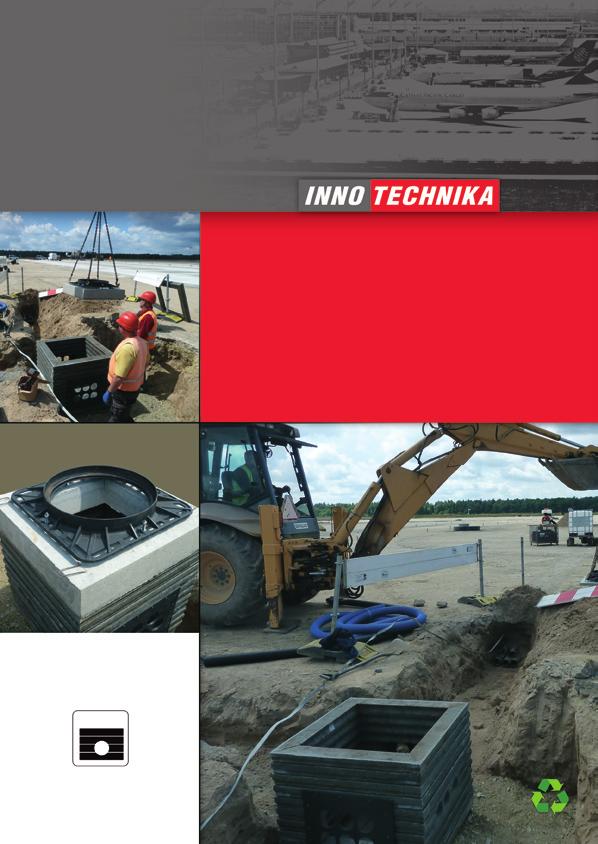

16 Studnie lotniskowe F-900 STUDNIE LOTNISKOWE TP-F900 znajdują zastosowanie wszędzie tam, gdzie wymagana jest wytrzymałość korpusu na nacisk do 90 ton. ZALETY Korpus studni wykonany z mieszanki polimerowej polipit o wytrzymałości do 90 ton. Modułowy system obniża koszty instalacji. Montaż nie wymaga betonowania. Możliwość stosowania różnego rodzaju pokryw (żeliwo, stal, beton).

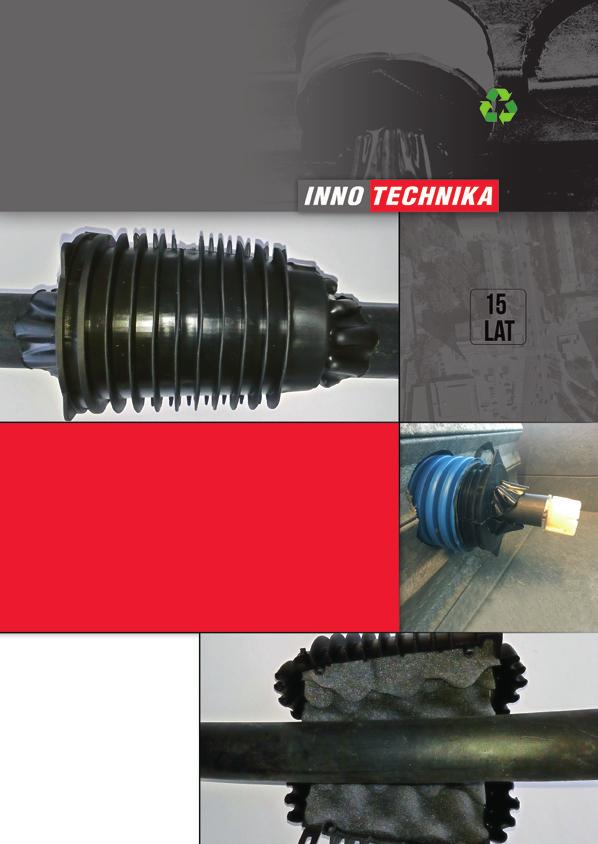

17 Dławice uszczelniające IND Dławica uszczelniająca typu IND stosowana jako uszczelnienie rur położonych w ziemi lub w studniach kablowych. ZALETY Zapobiega zapiaszczeniu i zamuleniu rur oraz studzienek teletechnicznych. Służy do uszczelnienia przepustów w studniach, ścianach itp. Wykonana jest z odpornego polietylenu posiada elastyczne uszczelnienia wargowe. WKŁAD USZCZELNIAJĄCY Średnice rur: IND 50 IND 75 IND 90 IND 110 IND 160

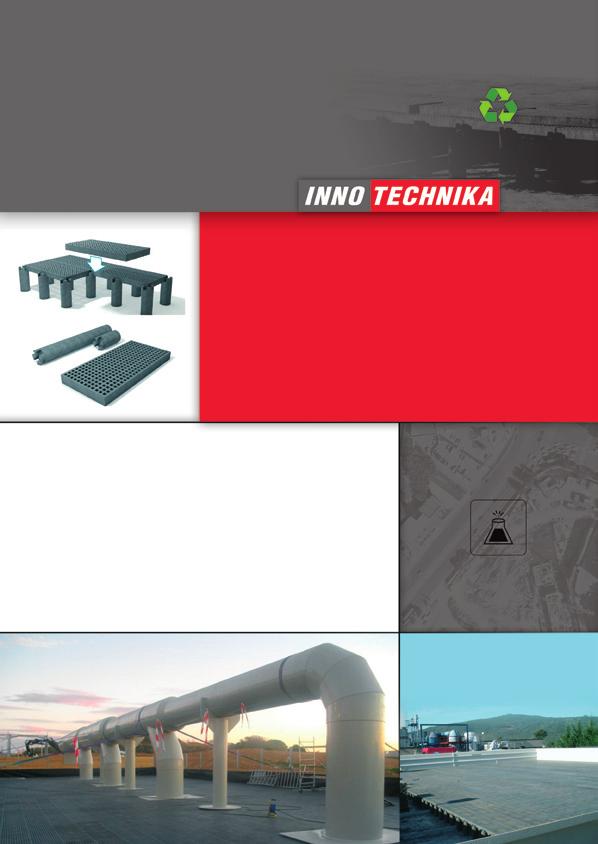

18 Podłogi podniesione, kratownice Kratownice wykonane z materiału Polipit, doskonale sprawdzają się jako: Podłogi wentylowane i nawiewowe w instalacjach biofiltracyjnych, (utylizacja odpadów, oczyszczalnie ścieków, kompostownie, branża chemiczna, spożywcza). Pomosty, nieprzewodzące podłogi. Kratki ociekowe. Platformy podestów roboczych, ramp oraz linii produkcyjnych. Podłoże lub półki w punktach zbiórki szkodliwych substancji. System składa się z płyt kratownicowych o wymiarach 100 x 50 x 8 (dł. x szer. x wys.) oraz odpowiednich wsporników o długości od 30 do 100 cm i średnicy 15 cm. ZALETY Szybki i nisko kosztowy montaż. Rozłożenie płyt bez użycia ciężkiego sprzętu. Możliwoś łatwej obróbki mechanicznej (wiercenie, cięcie itp.). Odporność na działanie olejów, zasad, kwasów i mikroorganizmów. Bezpośrednio po ułożeniu i zamontowaniu rusztu podłogi konstrukcja może być obciążona pojazdem kołowym o masie do 2 ton.

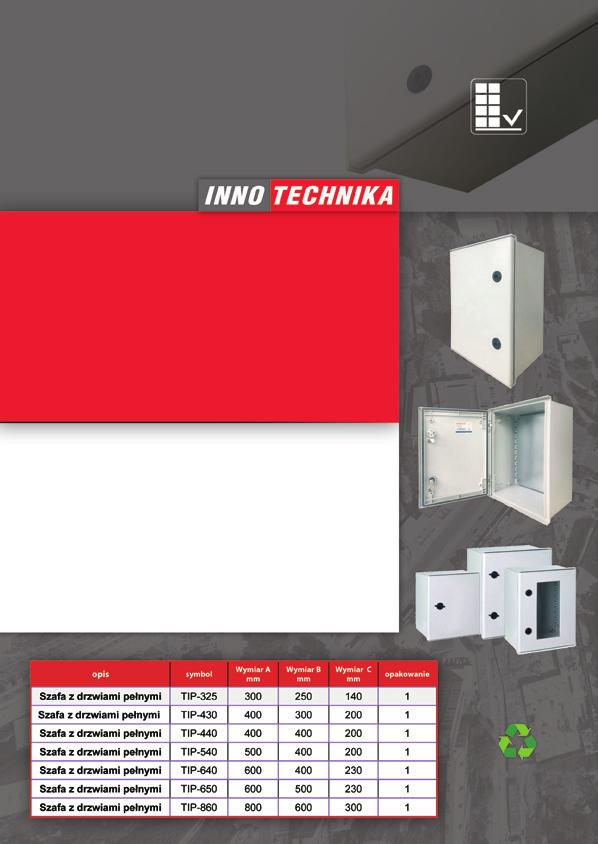

19 Szafy poliestrowe TIP Szafy poliestrowe serii TP Innotechnika przeznaczone są do automatyki - sterowania, zabezpieczeń urządzeń sterowniczych w kotłowniach, przepompowniach, oczyszczalniach ścieków itp. Produkowane są w wersji podtynkowej i natynkowej z możliwością montowania bezpośrednio na ścianie lub za pośrednictwem zaczepów dystansowych. Istnieje możliwość powierzchniowego montowania aparatów elektrycznych na płycie montażowej lub osprzętu modułowego na specjalnych konstrukcjach. INFORMACJE TECHNICZNE Norma EN 62208:2011. Korpus i drzwi wykonane z poliestru termoutwardzalnego wzmacnianego włóknem szklanym. Stopień ochrony IP 65. Wytrzymałość na uderzenia IK 10. Druga klasa ochronności. Odporność na działania środków agresywnych. Temperatura pracy st C. Wytrzymałość diaelektryczna 5000V. Oporność 5Ω.

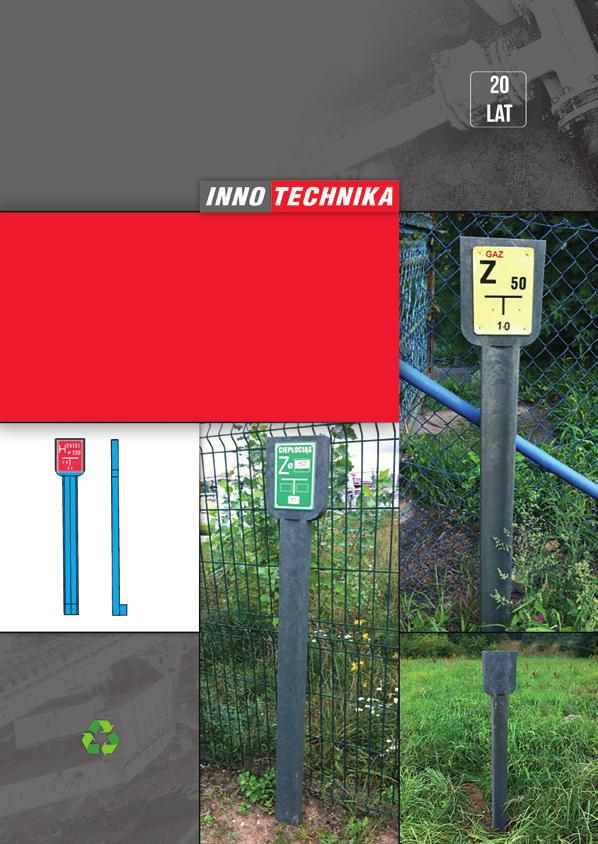

20 Słupki oznaczeniowe sieci wodociągowej i gazowej Słupki wykonane są z mieszanki polimerowej Polipit (polietylen, polipropylen, poliwęglan). ZALETY Odporne na erozję. Wodoodporne. Odporne na chemikalia i środki agresywne. Nie wymagają konserwacji. Podlegają w 100% recyklingowi.

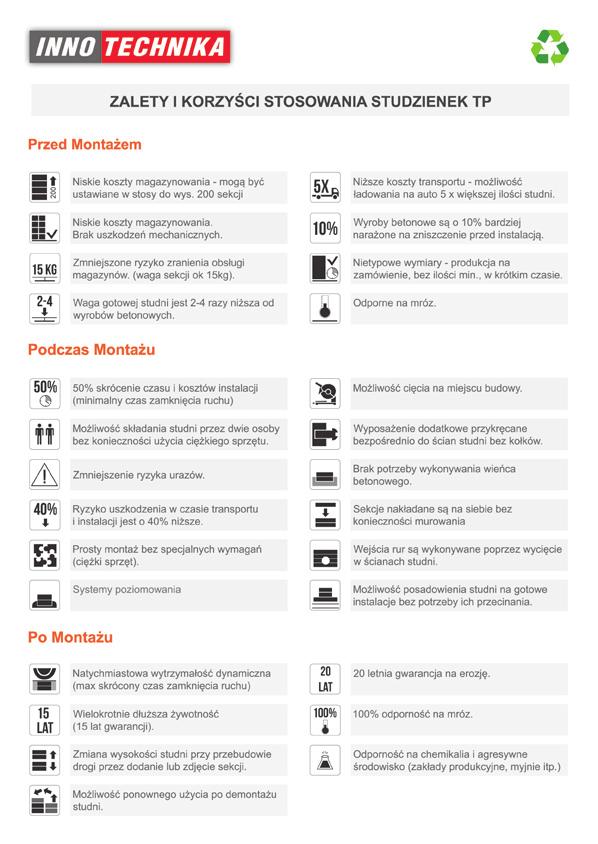

21

22 INNOTECHNIKA Sp. z o.o. POMORSKI PARK NAUKOWO TECHNOLOGICZNY AL. Zwycięstwa 96/ Gdynia tel NIP
