1

2 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego Metalowe rury osłonowe Rury karbowane ze wzmacnianą spiralą Aksesoria - do rur karbowanych Rury ochronne i wiązanie spiralne Oploty ochronne do zabezpieczenia przewodów Osłona krawędzi Tulejki, przelotki, odgiętki 342

3 3.1 Rury karbowane z tworzywa sztucznego Rury osłonowe z tworzywa sztucznego HG-SW, PA6 standardowa 283 HG-LW, PA6 cienkościenna 284 HG-FR, PA6 uniepalniana 285 HG-DC, PA6 dwuwarstwowa 286 Osprzęt końcowy do rur karbowanych z tworzywa sztucznego Stały gwint zewnętrzny HG-S, Złącze proste, IP HG-90, Kolanko 90, IP Rury karbowane ze wzmacnianą spiralą Rury karbowane z PVC wzmacniana spiralą PSR, gładka powierzchnia wewnętrzna 297 Osprzęt końcowy do rur karbowanych z PVC PSR-S stały gwint zewnętrzny 298 PSR-90 stały gwint zewnętrzny, kolanko 90, IP65, IP66 i IP Rury karbowane FlexiGuard z osprzętem końcowym FG Rura karbowana z PVC wzmacniana spiralą stalową 300 FG Złącze końcowe z gwintem obrotowym 301 FG Złącze końcowe z mocowaniem Metalowe rury osłonowe Metalowa rura karbowana SC, stal galwanizowana 289 SCC, stal kwasoodporna 290 Osprzęt końcowy do rur karbowanych metalowych SC-FM stały gwint zewnętrzny 291 Metalowa rura karbowana z powłoką tworzywową PCS, stal galwanizowana, powłoka PVC 292 Osprzęt końcowy do rur karbowanych metalowych z powłoką tworzywową PCS-FM IP54, stały gwint zewnętrzny 293 PCS-FMC kompresyjne IP65, gwint stały 294 Metalowa rura karbowana z powłoką wodoszczelną LTS, stal galwanizowana, powłoka PVC 295 Osprzęt końcowy do rur karbowanych metalowych z powłoką wodoodporną LTS-FMC kompresyjne IP68, gwint stały Aksesoria do rur karbowanych HelaGuard Akcesoria Uchwyty do rur karbowanych PACC 304 AFCS Rury ochronne i wiązanie spiralne Helawrap Wąż osłonowy i akcesoria HWPP z polipropylenu 306 Helawrap z poliamidu 6, UL94 V0 308 Helawrap HWPPMC, z drobinami metalu 309 HWClips 310 HWBase 310 HAT Narzędzie montażowe 311

4 Systemy ochrony przewodów 3 Węże spiralne SBPE, polietylen, standardowy 312 SBPEFR, polietylen, uniepalniany 313 SBPA, poliamid 6, standardowy 314 SBPAV0, poliamid 6, uniepalniany 315 SBPTFE, PTFE 316 SBPEMC, z zawartością drobin metalu 317 SPS, okrągły przekrój spirali 318 SPF, owalny przekrój spirali 319 Osprzęt końcowy do rur karbowanych z PVC Heladuct Flex Oploty ochronne do zabezpieczenia przewodów Oploty ochronne HEGP standardowy poliestrowy 321 HEGPX poliestrowy, o dużej rozciągliwości 322 HEGPV0 poliestrowy, uniepalniany 323 HEGPV0X poliestrowy, o dużej rozciągliwości, uniepalniany 324 HEGPA66 poliamidowy, odporny na przecieranie 325 HEGPL poliestrowy, lekki 326 HLB poliestrowy w pudełkach 327 HEGSAS poliestrowy, ochrona przed szumami 328 HEGMAN meta-aramidowy, niepalny 329 HEGMANWO meta-aramidowy, niepalny, wodo- i olejoodporny 330 Otwieralne osłona tkaninowa Twist-In, poliestrowa samozamykająca 331 Twist-In-FR, poliestrowa samozamykająca, uniepalniana 332 HELAHOOK, poliestrowa z zamkiem rzepowym 333 Oploty ochronne do zabezpieczenia przewodów hydraulicznych HEGWS 334 Oploty ekranujące HEGEMIP ochrona elektromagnetyczna 335 HEGEMIPV0 ochrona elektromagnetyczna, uniepalniany 336 HEGEMIP-HY ochrona elektromagnetyczna do samochodów hybrydowych 337 HEGEMIP-VG ochrona elektromagnetyczna do zastosowań wojskowych Osłona krawędzi Profil do przepustów Flexiform G51P Osłona krawędzi z polietylenu 339 Flexiform G51N Osłona krawędzi z poliamidu Flexiform G51T Osłona krawędzi z PTFE 340 Osłona krawędzi EdgeGuard PS1, SM1, RA Tulejki, przelotki, odgiętki Kapturki ochronne 342 Odgiętki 344 Odgiętki odciążające 346 Przelotki 348 Zestaw przepustów 350

5 HelaGuard: Elastyczne rury i złącza Więcej informacji na temat pełnej gamy HelaGuard rur i złączek z tworzyw sztucznych i metalu można znaleźć w naszym nowym katalogu HelaGuard. Zamów teraz twój katalog HelaGuard!

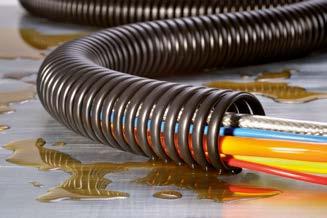

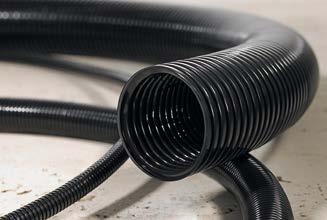

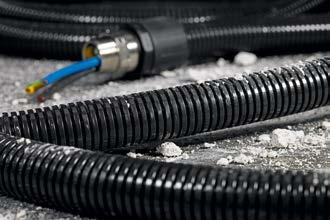

6 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego 3.1 Rura osłonowa z tworzywa sztucznego HG-SW, z PA6 o standardowej masie Karbowany elastyczny kanał kablowy o standardowej masie do zastosowań przy budowie maszyn, instalacji i paneli kontrolnych oraz w budownictwie użyteczności publicznej i innych zastosowaniach przemysłowych. Duża elastyczność i wysoka odporność na starzenie Duża odporność na ścieranie Wysoka odporność na uderzenia i zgniecenia (powrót do pierwotnego kształtu) Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Niska emisja dymów, niska toksyczność przy spalaniu Samogasnąca według normy UL94 V2 Kolor: czarny (odporny na UV); szary dostępny na zamówienie Rura HelaGuard PA6 Standard do zastosowań w przemyśle. Poliamid 6 (PA6) Temperatura pracy -40 C do +120 C Temperatura pracy (w ruchu) -20 C do +100 C Klasa palności Dopuszczenia UL94 V2 IEC 61386, Lloyd's Register, UL-Recognized Jeden krok do sieci! R ID Rura osłonowa HelaGuard OD Pobieranie CAD zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna NW Masa (g/m) rolce Kolor Nr art. HG-SW ,5 10,0 6, m Czarny (BK) HG-SW ,5 11,5 8, m Czarny (BK) HG-SW ,0 9, m Czarny (BK) HG-SW ,8 11, m Czarny (BK) ,8 11, m Czarny (BK) HG-SW ,2 16, m Czarny (BK) ,2 16, m Czarny (BK) HG-SW ,5 22, m Czarny (BK) ,5 22, m Czarny (BK) HG-SW ,5 28, m Czarny (BK) ,5 28, m Czarny (BK) HG-SW ,5 35, m Czarny (BK) HG-SW ,5 47, m Czarny (BK) HG-SW ,2 56, m Czarny (BK) Kolor szary dostępny na zamówienie. Szpule o innych długościach są dostępne na zamówienie. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 283

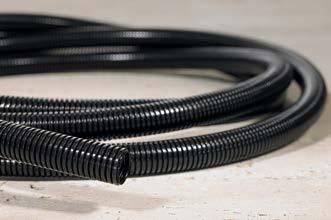

7 3.1 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego Rura osłonowa z tworzywa sztucznego HG-LW, z PA6 cienkościenna Lekka, elastyczna rura karbowana do zastosowań przy budowie maszyn, instalacji i paneli kontrolnych oraz w budownictwie. Lekka waga Duża elastyczność i wysoka odporność na starzenie Mały promień gięcia Wysoka odporność na uderzenia i zgniecenia (powrót do pierwotnego kształtu) Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV); szary dostępny na zamówienie Rura HelaGuard HG-LW jest bardzo elastyczna i lekka. Poliamid 6 (PA6) Temperatura pracy -40 C do +120 C Temperatura pracy (w ruchu) -20 C do +100 C Klasa palności Dopuszczenia Samogasnący zgodnie z EN IEC IEC 61386, UL-Recognized R ID Rura osłonowa HelaGuard OD zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna NW Masa (g/m) rolce Kolor Nr art. HG-LW ,5 10,0 6, m Czarny (BK) HG-LW ,5 11,5 8, m Czarny (BK) HG-LW ,0 9, m Czarny (BK) HG-LW ,8 11, m Czarny (BK) HG-LW ,2 16, m Czarny (BK) HG-LW , m Czarny (BK) HG-LW ,5 28, m Czarny (BK) HG-LW ,5 35, m Czarny (BK) HG-LW ,5 47, m Czarny (BK) HG-LW ,2 56, m Czarny (BK) Kolor szary dostępny na zamówienie. Szpule o innych długościach są dostępne na zamówienie. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 284 Więcej informacji:

8 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego 3.1 Rura osłonowa z tworzywa sztucznego HG-FR, z PA6 uniepalniana Odporna na płomień, karbowana, elastyczna rura osłonowa o standardowej masie do zastosowań we wszystkich miejscach o podwyższonych wymaganiach w zakresie ochrony przeciwpożarowej, w szczególności w pojazdach szynowych, tunelach kolejowych, stacjach metra i budynkach użyteczności publicznej. Wysoka odporność na płomień (UL94 V0) Niska emisja dymów, niska toksyczność przy spalaniu Wysoka odporność na uderzenia i zgniecenia (powrót do pierwotnego kształtu) Dobra odporność na ścieranie Duża elastyczność i wysoka odporność na starzenie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV) Rura HelaGuard HG-FR uniepalniana spełnia podwyższone wymagania w zakresie ochrony przeciwpożarowej. Poliamid 6 uniepalniany (PA6-FR) Temperatura pracy -40 C do +120 C Temperatura pracy (w ruchu) Palność materiału Dopuszczenia -20 C do +100 C UL94 V0 CEN/TS : 2009, IEC 61386, UL-Recognized R ID Rura osłonowa HelaGuard OD zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna NW Masa (g/m) rolce Kolor Nr art. HG-FR ,5 10,0 6, m Czarny (BK) HG-FR ,0 9, m Czarny (BK) HG-FR ,8 11, m Czarny (BK) HG-FR ,2 16, m Czarny (BK) HG-FR ,5 21, m Czarny (BK) HG-FR ,5 28, m Czarny (BK) HG-FR ,5 35, m Czarny (BK) HG-FR ,5 47, m Czarny (BK) Szpule o innych długościach są dostępne na zamówienie. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 285

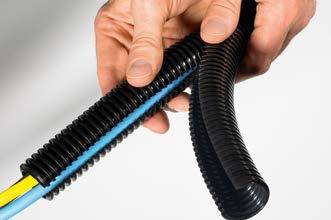

9 3.1 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego Rura osłonowa z tworzywa sztucznego HG-DC, z podwójną szczeliną Karbowane kanały kablowe z podwójną szczeliną do zastosowań w rozdzielnicach oraz przy budowie maszyn i instalacji podczas prac modernizacyjnych. Do wielokrotnego otwierania i zamykania Przewody można wprowadzać z boku Odporność na ścieranie Nie zawiera halogenów, siarki i fosforu Samogasnąca według normy IEC Kolor: czarny Rura HelaGuard HG-DC jest rurą karbowaną o dwóch rozciętych warstwach. Poliamid 6 (PA6) Temperatura pracy -40 C do +120 C Klasa palności UL94 V2 Dopuszczenia IEC R ID Rura osłonowa HelaGuard OD zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna NW Masa (g/m) rolce Kolor Nr art. HG-DC ,5 11,5 6, m Czarny (BK) HG-DC ,0 7, m Czarny (BK) HG-DC ,8 10, m Czarny (BK) HG-DC ,2 13, m Czarny (BK) HG-DC ,5 20, m Czarny (BK) HG-DC ,5 26, m Czarny (BK) HG-DC ,5 34, m Czarny (BK) HG-DC ,5 45, m Czarny (BK) Szpule o innych długościach są dostępne na zamówienie. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 286 Więcej informacji:

10 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego 3.1 Osprzęt końcowy ze stałym gwintem zewnętrznym HG-S, Złącze proste, IP66 Złącze proste z gwintem zewnętrznym. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na zrywanie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącze z gwintem metrycznym dostarczane z nakrętką kontrującą Osprzęt końcowy wyposażony w gwinty UNEF i NPT jest dostępny na zamówienie. Skontaktuj się z nami! L TL Złącze końcowe proste HelaGuard HG-S, IP66. Poliamid 6.6 (PA66) Temperatura pracy -50 C do +135 C Klasa palności UL94 V2 Dopuszczenia UL-Recognized OD max. B A/F1 Złącze HelaGuard, proste ze stałym gwintem zewnętrznym Minimalna średnica wew. (B) Maksymalna średnica zew. (OD max.) A/F Korpus (A/F1) Długość gwintu (TL) nominalna Rozmiar gwintu Dł. (L) opak. Kolor Nr art. HG10-S-M12 10 M12 7, szt. Czarny (BK) HG10-S-M16 10 M16 9, szt. Czarny (BK) HG11-S-M12 11 M12 7, szt. Czarny (BK) HG13-S-M12 13 M12 7, szt. Czarny (BK) HG13-S-M16 13 M16 11, szt. Czarny (BK) HG13-S-M20 13 M20 12, szt. Czarny (BK) HG16-S-M16 16 M16 11, szt. Czarny (BK) HG16-S-M20 16 M20 14, szt. Czarny (BK) HG20-S-M20 20 M20 14, szt. Czarny (BK) HG21-S-M20 21 M20 14, szt. Czarny (BK) HG25-S-M25 25 M25 19, szt. Czarny (BK) HG28-S-M25 28 M25 19, szt. Czarny (BK) HG28-S-M32 28 M32 26, szt. Czarny (BK) HG34-S-M32 34 M32 26, szt. Czarny (BK) HG34-S-M40 34 M40 32, szt. Czarny (BK) HG42-S-M40 42 M40 32, szt. Czarny (BK) HG42-S-M50 42 M50 40, szt. Czarny (BK) HG54-S-M50 54 M50 42, szt. Czarny (BK) HG54-S-M63 54 M63 53, szt. Czarny (BK) HG67-S-M63 67 M63 56, szt. Czarny (BK) Kolor szary dostępny na zamówienie. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Pobieranie CAD Więcej informacji: 287

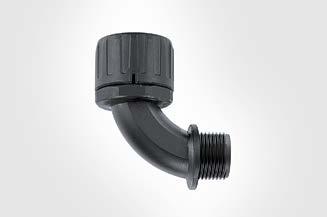

11 3.1 Systemy ochrony przewodów Rury karbowane z tworzywa sztucznego Osprzęt końcowy ze stałym gwintem zewnętrznym HG-90, Kolanko 90, IP66 Kolanko 90, gwint zewnętrzny. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na zrywanie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącze z gwintem metrycznym dostarczane z nakrętką kontrującą Złącze kątowe 90 HelaGuard HG-90, IP66. Osprzęt końcowy wyposażony w gwinty UNEF i NPT jest dostępny na zamówienie. Skontaktuj się z nami! Poliamid 6.6 (PA66) Temperatura pracy -50 C do +135 C Klasa palności UL94 V2 Dopuszczenia UL-Recognized L OD max. TL B FD Złącze HelaGuard, kątowe 90 ze stałym gwintem zewnętrznym Minimalna średnica wew. (B) Maksymalna średnica zew. (OD max.) nominalna Rozmiar gwintu Dł. (L) opak. Kolor Nr art. HG10-90-M12 10 M12 6, szt. Czarny (BK) HG11-90-M12 11 M12 6, szt. Czarny (BK) HG13-90-M16 13 M16 10, szt. Czarny (BK) HG16-90-M16 16 M16 10, szt. Czarny (BK) HG16-90-M20 16 M20 14, szt. Czarny (BK) HG21-90-M20 21 M20 14, szt. Czarny (BK) HG25-90-M25 25 M25 19, szt. Czarny (BK) HG28-90-M25 28 M25 19, szt. Czarny (BK) HG34-90-M32 34 M32 24, szt. Czarny (BK) HG42-90-M40 42 M40 32, szt. Czarny (BK) HG42-90-M50 42 M50 39, szt. Czarny (BK) HG54-90-M50 54 M50 39, szt. Czarny (BK) HG54-90-M63 54 M63 49, szt. Czarny (BK) HG67-90-M63 67 M63 49, szt. Czarny (BK) Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Powierzchnia uszczelniająca F (FD) Długość gwintu (TL) Kolor szary dostępny na zamówienie. 288 Więcej informacji:

12 Systemy ochrony przewodów Metalowe rury osłonowe 3.2 Metalowa rura osłonowa SC, ze stali galwanizowanej Elastyczne, uniwersalne rury stalowe zapewniają wysoki stopień ochrony mechanicznej. Najczęściej stosuje się je w konstrukcjach maszyn, na terenie zakładów przemysłowych, do prowadzenia przewodów w instalacjach podpodłogowych, w biurach oraz do ochrony przewodów hydraulicznych i pneumatycznych. Wysoka odporność na zgniatanie, rozciąganie i uderzenia Wysoka elastyczność Rura osłonowa ze stali ocynkowanej galwanicznie HelaGuard SC. Stal ocynkowana galwanicznie (GS) Temperatura pracy -100 C do +300 C Jeden krok do sieci! R Pobieranie CAD ID OD Metalowa rura osłonowa HelaGuard nominalna zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) Masa (g/m) rolce Kolor Nr art. SC ,1 6, m Metal (ML) ,1 6, m Metal (ML) SC ,2 10, m Metal (ML) ,2 10, m Metal (ML) SC ,4 12, m Metal (ML) ,4 12, m Metal (ML) SC ,6 16, m Metal (ML) ,6 16, m Metal (ML) SC ,6 21, m Metal (ML) ,6 21, m Metal (ML) SC ,0 28, m Metal (ML) ,0 28, m Metal (ML) SC ,5 37, m Metal (ML) ,5 37, m Metal (ML) SC ,2 48, m Metal (ML) ,2 48, m Metal (ML) SC ,5 57, m Metal (ML) SC ,0 70, m Metal (ML) Szpule o innych długościach są dostępne na zamówienie. Więcej informacji: 289

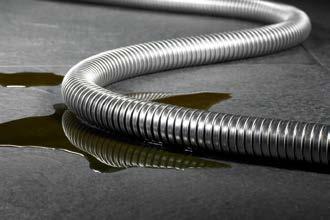

13 3.2 Systemy ochrony przewodów Metalowe rury osłonowe Metalowa rura osłonowa SSC, ze stali nierdzewnej Elastyczna rura osłonowa ze stali nierdzewnej, odporna na korozję, jest stosowana do ochrony przewodów czujnikowych, elektrycznych, hydraulicznych i pneumatycznych w urządzeniach pracujących w środowiskach, w których występują środki żrące. Standardowo stosowana na terenie szpitali i klinik. Wysoka odporność na korozję i rdzewienie Wysoka odporność na zgniatanie, rozciąganie i uderzenia Wysoka elastyczność Rura osłonowa ze stali nierdzewnej, kwasoodpornej HelaGuard SCC oferuje wyśmienitą ochronę mechaniczną w środowisku korozyjnym. Temperatura pracy -100 C do +400 C Stal kwasoodporna typu (SS316) R ID OD Metalowa rura osłonowa HelaGuard zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna Masa (g/m) rolce Kolor Nr art. SSC ,1 6, m Metal (ML) SSC ,3 10, m Metal (ML) SSC ,4 13, m Metal (ML) SSC ,4 16, m Metal (ML) SSC ,3 21, m Metal (ML) SSC ,7 28, m Metal (ML) SSC ,1 37, m Metal (ML) SSC ,8 48, m Metal (ML) Szpule o innych długościach są dostępne na zamówienie. 290 Więcej informacji:

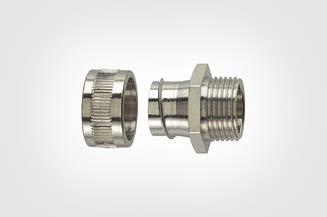

14 Systemy ochrony przewodów Metalowe rury osłonowe 3.2 Złącze do metalowych rur osłonowych SC-FM, Nieobrotowy gwint zewnętrzny Nieobrotowy gwint zewnętrzny, mosiądz niklowany. Złącze dwuczęściowe z gwintem zewnętrznym Szczelne i solidne umocowanie rury Możliwość mocowania przy pomocy nakrętki kontrującej Złącze końcowe proste HelaGuard z nieobrotowym gwintem zewnętrznym HelaGuard SC-FM. Mosiądz niklowany (NPB) Temperatura pracy -100 C do +300 C L TL Pobieranie CAD A/F1 B Złącze HelaGuard, proste ze stałym gwintem zewnętrznym Minimalna średnica wew. (B) Długość gwintu (TL) nominalna Rozmiar gwintu Długość (L) A/F Korpus (A/F1) opak. Kolor Nr art. SC10-FM-M12 10 M12 5,6 21,0 13 7,0 10 szt. Metal (ML) SC12-FM-M16 12 M16 8,5 23, ,0 10 szt. Metal (ML) SC16-FM-M16 16 M16 11,5 25, ,0 10 szt. Metal (ML) SC16-FM-M20 16 M20 11,5 25, ,0 10 szt. Metal (ML) SC20-FM-M20 20 M20 15,3 26, ,0 10 szt. Metal (ML) SC25-FM-M25 25 M25 19,1 29, ,0 10 szt. Metal (ML) SC32-FM-M32 32 M32 26,2 36, ,0 2 szt. Metal (ML) SC40-FM-M40 40 M40 34,6 39, ,0 2 szt. Metal (ML) SC50-FM-M50 50 M50 44,7 42, ,0 1 szt. Metal (ML) SC63-FM-M63 63 M63 54,1 50, ,0 1 szt. Metal (ML) SC75-FM-M75 75 M75 66,4 60, ,0 1 szt. Metal (ML) Więcej informacji: 291

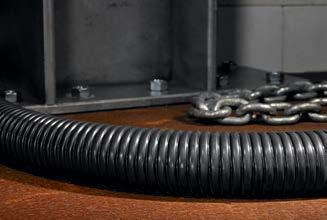

15 3.2 Systemy ochrony przewodów Metalowe rury osłonowe Metalowa rura osłonowa powlekana tworzywem PCS, ze stali galwanizowanej z powłoką PVC Elastyczna rura osłonowa ze stali galwanizowanej z powłoką z PVC jest zazwyczaj stosowana głównie przy budowie maszyn i zakładów przemysłowych, a także do kładzenia instalacji elektrycznych. Wysoka odporność na zgniatanie, rozciąganie i uderzenia Wysoka elastyczność Dobra odporność na działanie kwasów i alkaliów Dobra odporność na działanie chemikaliów Rura osłonowa ze stali galwanizowanej HelaGuard PCS z powłoką PVC. Stal ocynkowana galwanicznie (GS), Polichlorek winylu (PVC) Temperatura pracy -15 C do +70 C R ID OD Metalowa rura osłonowa HelaGuard, plastikowa powłoka PCS10 PCS12 PCS16 PCS20 PCS25 PCS32 PCS40 PCS50 PCS63 PCS75 nominalna zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) Masa (g/m) rolce Kolor Nr art ,1 6, m Szary (GY) ,1 6, m Czarny (BK) ,2 10, m Szary (GY) ,2 10, m Czarny (BK) ,0 13, m Szary (GY) ,1 13, m Czarny (BK) ,6 16, m Szary (GY) ,6 16, m Czarny (BK) ,0 21, m Szary (GY) ,0 21, m Czarny (BK) ,0 28, m Szary (GY) ,0 28, m Czarny (BK) ,2 37, m Szary (GY) ,2 37, m Czarny (BK) ,0 48, m Szary (GY) ,0 48, m Czarny (BK) ,5 57, m Czarny (BK) ,5 57, m Szary (GY) ,2 70, m Czarny (BK) ,2 70, m Szary (GY) Szpule o innych długościach są dostępne na zamówienie. 292 Więcej informacji:

16 Systemy ochrony przewodów Metalowe rury osłonowe 3.2 Złącze do metalowych rur osłonowych powlekanych tworzywem PCS-FM, Nieobrotowy gwint zewnętrzny, IP54 Nieobrotowy gwint zewnętrzny, mosiądz niklowany. Złącze dwuczęściowe z gwintem zewnętrznym Szczelne i solidne umocowanie rury Możliwość mocowania przy pomocy nakrętki kontrującej Złącze końcowe, proste HelaGuard PCS-FM z nieobrotowym gwintem zewnętrznym. L Mosiądz niklowany (NPB) Temperatura pracy -100 C do +300 C TL A/F1 B Złącze HelaGuard, proste ze stałym gwintem zewnętrznym Minimalna średnica wew. (B) Długość gwintu (TL) nominalna Rozmiar gwintu Długość (L) A/F Korpus (A/F1) opak. Kolor Nr art. PCS10-FM-M12 10 M12 5,6 21,0 13 8,0 10 szt. Metal (ML) PCS12-FM-M16 12 M16 8,5 23,0 17 8,0 10 szt. Metal (ML) PCS16-FM-M16 16 M16 11,5 25, ,0 10 szt. Metal (ML) PCS16-FM-M20 16 M20 11,5 25, ,0 10 szt. Metal (ML) PCS20-FM-M20 20 M20 15,3 26, ,0 10 szt. Metal (ML) PCS25-FM-M25 25 M25 19,1 32, ,0 10 szt. Metal (ML) PCS32-FM-M32 32 M32 26,2 36, ,0 2 szt. Metal (ML) PCS40-FM-M40 40 M40 34,6 39, ,0 2 szt. Metal (ML) PCS50-FM-M50 50 M50 44,7 42, ,0 1 szt. Metal (ML) PCS63-FM-M63 63 M63 54,5 50, ,0 1 szt. Metal (ML) PCS75-FM-M75 75 M75 66,5 60, ,0 1 szt. Metal (ML) Pobieranie CAD Więcej informacji: 293

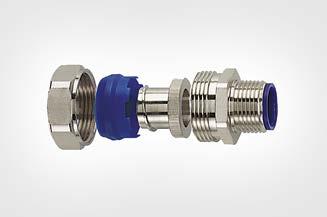

17 3.2 Systemy ochrony przewodów Metalowe rury osłonowe Złącze do metalowych rur osłonowych powlekanych tworzywem PCS-FMC, dociskowe z gwintem nieobrotowym, IP65 Gwint zewnętrzny, mosiądz niklowany. Spełnia wymagania dla klasy szczelności IP65. Wieloczęściowe złącze dociskowe z uszczelką elastomerową Zapewnia doskonałą odporność na rozciąganie Możliwość użycia do wejść gwintowanych jako złącze obrotowe aż do dociśnięcia Złącze końcowe, dociskowe HelaGuard PCS-FMC z nieobrotowym gwintem zewnętrznym. Mosiądz niklowany (NPB), Poliamid 6 (PA6) Temperatura pracy -40 C do +135 C Mosiądz niklowany (NPB), Elastomer termoplastyczny (TPE) L TL Pobieranie CAD A/F3 B A/F1 Złącze dociskowe HelaGuard, proste ze stałym gwintem zewnętrznym Minimalna średnica wew. (B) A/F Korpus (A/F1) A/F Nakrętka (A/F3) Długość gwintu (TL) nominalna Rozmiar gwintu Długość (L) opak. Kolor Nr art. PCS10-FMC-M12 10 M12 5,6 29, ,0 10 szt. Metal (ML) PCS12-FMC-M16 12 M16 8,6 29, ,0 10 szt. Metal (ML) PCS16-FMC-M16 16 M16 11,5 33, ,0 10 szt. Metal (ML) PCS16-FMC-M20 16 M20 11,5 33, ,0 10 szt. Metal (ML) PCS20-FMC-M20 20 M20 15,3 33, ,0 10 szt. Metal (ML) PCS25-FMC-M25 25 M25 19,1 40, ,0 10 szt. Metal (ML) PCS32-FMC-M32 32 M32 26,0 45, ,0 2 szt. Metal (ML) PCS40-FMC-M40 40 M40 34,6 47, ,0 2 szt. Metal (ML) PCS50-FMC-M50 50 M50 44,7 51, ,0 1 szt. Metal (ML) Więcej informacji:

18 Systemy ochrony przewodów Metalowe rury osłonowe 3.2 Metalowa rura osłonowa z powłoką wodoszczelną LTS, ze stali galwanizowanej z powłoką PVC Elastyczna, ocynkowana, stalowa rura osłonowa w gładkiej wodoodpornej osłonie z PVC. Zgodność z klasami IP66, IP67, IP68 i IP69k ze złączami LTS. Standard LTS jest stosowany w narzędziach i instalacjach zewnętrznych oraz tam, gdzie wymagana jest wodoszczelność. Wodoszczelność (IP68; IP69k ze złączami LTS) Wysoka odporność na zgniatanie, rozciąganie i uderzenia Duża elastyczność Gładka powłoka zewnętrzna nie marszczy się w trakcie zginania Dobra odporność na działanie kwasów, benzyny, olejów i smarów Odporność na działanie promieniowania UV; możliwość korzystania na zewnątrz HelaGuard LTS. Stal ocynkowana galwanicznie (GS), Polichlorek winylu (PVC) Temperatura pracy -20 C do +105 C Dopuszczenia Lloyd's Register R Rura osłonowa ze stali galwanizowanej HelaGuard LTS z gładką, wodoodporną powłoką PVC idealnie nadaje się do instalacji zewnętrznych. ID OD Wodoodporna, metalowa rura osłonowa HelaGuard, z osłoną z tworzywa sztucznego Rozmiar nominalny w calach zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna Masa (g/m) rolce Kolor Nr art. LTS /4 " 11,8 7, m Czarny (BK) LTS /16 " 14,2 10, m Czarny (BK) LTS /8 " 17,8 12, m Czarny (BK) LTS /2 " 21,1 16, m Czarny (BK) LTS /4 " 26,4 21, m Czarny (BK) LTS " 33,1 26, m Czarny (BK) LTS /4 " 41,8 35, m Czarny (BK) LTS /2 " 47,9 40, m Czarny (BK) LTS " 59,7 51, m Czarny (BK) Szpule o innych długościach są dostępne na zamówienie. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 295

19 3.2 Systemy ochrony przewodów Metalowe rury osłonowe Złącze do metalowych rur osłonowych z powłoką wodoszczelną LTS-FMC, dociskowe z nieobrotowym gwintem, IP68 Gwint zewnętrzny, mosiądz niklowany. Spełnia wymagania dla klas szczelności: IP66, IP67, IP68 oraz IP69k. Wieloczęściowe złącze dociskowe z uszczelką elastomerową Zapewnia doskonałą odporność na rozciąganie Możliwość użycia do wejść gwintowanych jako złącze obrotowe aż do dociśnięcia Złącze końcowe, dociskowe HelaGuard LTS-FMC z nieobrotowym gwintem zewnętrznym. Mosiądz niklowany (NPB), Poliamid 6 (PA6) Temperatura pracy -40 C do +135 C L TL A/F3 B A/F1 Pobieranie CAD Złącze dociskowe HelaGuard, proste ze stałym gwintem zewnętrznym Minimalna średnica wew. (B) A/F Korpus (A/F1) A/F Nakrętka (A/F3) Długość gwintu (TL) nominalna Rozmiar gwintu Długość (L) opak. Kolor Nr art. LTS10-FMC-M12 10 M12 5,6 29, ,0 10 szt. Metal (ML) LTS10-FMC-M16 10 M16 5,6 29, ,0 10 szt. Metal (ML) LTS12-FMC-M16 12 M16 8,6 29, ,0 10 szt. Metal (ML) LTS16-FMC-M16 16 M16 10,7 33, ,0 10 szt. Metal (ML) LTS16-FMC-M20 16 M20 10,7 33, ,0 10 szt. Metal (ML) LTS20-FMC-M20 20 M20 14,5 33, ,0 10 szt. Metal (ML) LTS25-FMC-M25 25 M25 18,0 40, ,0 10 szt. Metal (ML) LTS32-FMC-M32 32 M32 24,6 45, ,0 2 szt. Metal (ML) LTS40-FMC-M40 40 M40 32,7 47, ,0 1 szt. Metal (ML) LTS50-FMC-M50 50 M50 37,7 53, ,0 1 szt. Metal (ML) LTS63-FMC-M63 63 M63 49,0 58, ,0 1 szt. Metal (ML) Więcej informacji:

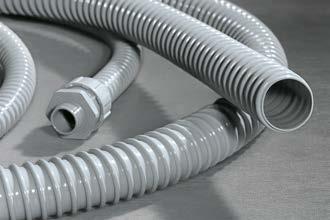

20 Systemy ochrony przewodów Rury karbowane ze wzmacnianą spiralą 3.3 Rura osłonowa z PVC PSR, wzmacniana spiralą Elastyczna, wewnętrznie gładka rura osłonowa wzmocniona spiralą z PVC oraz powleczona tworzywem PVC. Rury osłonowe PSR są stosowane przy konstrukcji maszyn, na budowach, w stoczniach, w zastosowaniach automatyki przemysłowej i w instalacjach elektrycznych. Bardzo duża elastyczność Odporność na siły skręcające samogasnące Łatwość wprowadzania przewodów do rury osłonowej Możliwość przymocowania złączy końcowych PSR PA66 Kolory: szary; na zamówienie: czarny, zielony (odporny na działanie oleju), niebieski (odporny na działanie wysokiej temperatury) Rura PSR jest bardzo elastyczna i umożliwia łatwe wprowadzenie przewodów. Polichlorek winylu (PVC) Temperatura pracy -20 C do +70 C Klasa palności Samogasnący zgodnie z EN IEC Dopuszczenia UL-Recognized Jeden krok do sieci! Rury PSR o podwyższonej odporności temperaturowej (kolor: niebieski) lub olejoodporne (kolor: zielony) dostępne są na zamówienie. ID OD R Rura osłonowa HelaGuard wzmocniona spiralą zewnętrzna (OD) wewnętrzna (ID) Min. Promień gięcia (R) nominalna Masa (g/m) rolce Kolor Nr art. PSR , m Szary (GY) PSR , m Szary (GY) PSR , m Szary (GY) PSR , m Szary (GY) PSR , m Szary (GY) PSR , m Szary (GY) PSR , m Szary (GY) PSR , m Szary (GY) Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 297

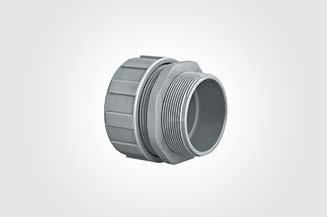

21 3.3 Systemy ochrony przewodów Rury karbowane ze wzmacnianą spiralą Złącze do rur osłonowych z PVC wzmocnionych spiralą PSR-S, Złącze proste Złącze proste PA66, nieobrotowy gwint zewnętrzny. Spełnia wymagania dla klasy szczelności IP65 z rurami osłonowymi PSR. Spełnia wymagania dla klas szczelności IP66 i IP67 z rurami osłonowymi PSRSC. Duża wytrzymałość na zrywanie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane z nakrętką kontrującą Pasuje do rur osłonowych PSR i PSRSC PSR-S Złącze proste z gwintem zewnętrznym. Poliamid 6.6 (PA66) Temperatura pracy -50 C do +135 C Klasa palności UL94 V2 Dopuszczenia UL-Recognized L OD max. TL B A/F1 Osprzęt końcowy z gwintem PG i w wykonaniu kątowym 45 dostępny jest na zamówienie. Złącze HelaGuard, proste z nieobrotowym gwintem zewnętrznym Minimalna średnica wew. (B) Maksymalna średnica zew. (OD max.) A/F Korpus (A/F1) Długość gwintu (TL) nominalna Rozmiar gwintu Dł. (L) opak. Kolor Nr art. PSR12-S-M16 12 M16 9, szt. Szary (GY) PSR16-S-M16 16 M16 10, szt. Szary (GY) PSR16-S-M20 16 M20 10, szt. Szary (GY) PSR20-S-M20 20 M20 14, szt. Szary (GY) PSR25-S-M25 25 M25 19, szt. Szary (GY) PSR32-S-M32 32 M32 24, szt. Szary (GY) PSR40-S-M40 40 M40 33, szt. Szary (GY) PSR50-S-M50 50 M50 39, szt. Szary (GY) PSR63-S-M63 63 M63 48, szt. Szary (GY) Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 298 Więcej informacji:

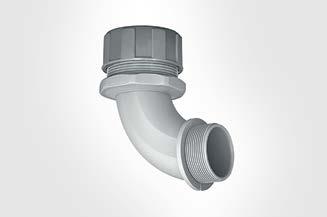

22 Systemy ochrony przewodów Rury karbowane ze wzmacnianą spiralą 3.3 Złącze do rur osłonowych z PVC wzmocnionych spiralą PSR-90, Złącze kątowe 90 Kolanko 90 PA66, z nieobrotowym gwintem zewnętrznym. Spełnia wymagania dla klasy szczelności IP65 z rurami osłonowymi PSR. Spełnia wymagania dla klas szczelności IP66 i IP67 z rurami osłonowymi PSRSC. Duża wytrzymałość na zrywanie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane z nakrętką kontrującą Pasuje do rur osłonowych PSR i PSRSC PSR-90 Złącze kątowe 90. Poliamid 6.6 (PA66) Temperatura pracy -50 C do +135 C Klasa palności UL94 V2 Dopuszczenia UL-Recognized L OD max. TL B FD Osprzęt końcowy z gwintem PG i w wykonaniu kątowym 45 dostępny jest na zamówienie. Złącze HelaGuard, kątowe 90, z nieobrotowym gwintem zewnętrznym Minimalna średnica wew. (B) Maksymalna średnica zew. (OD max.) Powierzchnia uszczelniająca F (FD) Długość gwintu (TL) nominalna Rozmiar gwintu Dł. (L) opak. Nr art. PSR16-90-M16 16 M16 10, szt PSR16-90-M20 16 M20 10, szt PSR20-90-M20 20 M20 14, szt PSR25-90-M25 25 M25 19, szt PSR32-90-M32 32 M32 24, szt PSR40-90-M40 40 M40 33, szt Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Pobieranie CAD Więcej informacji: 299

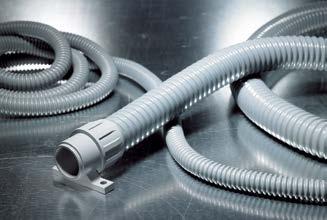

23 3.3 Systemy ochrony przewodów Rury karbowane ze wzmacnianą spiralą Rura osłonowa i złącze FlexiGuard FG, z PVC wzmocnione stalowymi spiralami Rura osłonowa FlexiGuard umożliwia zabezpieczanie kabli znajdujących się wewnątrz maszyn i na terenach zakładów produkcyjnych, a także przewodów łączących rozdzielnice. Bardzo duża elastyczność Wysoki poziom ochrony mechanicznej Dobra odporność na działanie olejów, kwasów i alkaliów Dobra odporność na działanie chemikaliów Dobra odporność na działanie promieniowania UV i ozonu Rura FlexiGuard FG ze złączem FG-UH. Elastyczny polichlorek winylu (PVC), bezkadmowy, Stal (ST) Temperatura pracy -20 C do +70 C, (+80 C, 200 h) Klasa palności UL94 HB FlexiGuard Ø D zewnętrzna (OD) Min. Promień gięcia (R) rolce Kolor Nr art. FG14 10,0 14, m Szary (GY) FG17 13,0 17, m Szary (GY) FG19 15,0 19, m Szary (GY) FG21 16,0 21, m Szary (GY) FG27 21,0 27, m Szary (GY) FG36 30,0 36, m Szary (GY) FG45 38,0 45, m Szary (GY) FG56 48,0 56, m Szary (GY) Więcej informacji:

24 Systemy ochrony przewodów Rury karbowane ze wzmacnianą spiralą 3.3 Złącze do rur osłonowych z PVC FlexiGuard wzmocnionych spiralą FG, proste z gwintem obrotowym, IP54 Złącza proste FG-M i FG-P zakłada się na węże osłonowe FlexiGuard, aby zabezpieczyć je przed przedostawaniem się zanieczyszczeń i cieczy. Jednoczęściowe, łatwy montaż Obrotowy gwint Odporność na wibracje i rozciąganie Duża średnica otworu Wewnętrzny króciec chroniący kable Dobra odporność na działanie chemikaliów Dobra odporność na działanie promieniowania UV i ozonu Złącze FG-M z gwintem metrycznym. Polipropylen (PP) Temperatura pracy -35 C do +80 C Klasa palności UL94 V2 L B A/F2 Złącze HelaGuard, proste z gwintem obrotowym Do węża o średnicy zewnętrznej Rozmiar gwintu Minimalna średnica wew. (B) Długość (L) A/F Gwint (A/F2) Kolor Nr art. FG14-M16 14 M16 8,8 42,0 20 Szary (GY) FG14-PG9 14 PG9 8,8 42,0 20 Szary (GY) FG17-M20 17 M20 11,1 45,5 24 Szary (GY) FG17-PG11 17 PG11 11,1 45,5 24 Szary (GY) FG19-PG13 19 PG13 13,0 47,5 27 Szary (GY) FG21-M25 21 M25 14,8 49,8 30 Szary (GY) FG21-PG16 21 PG16 14,8 49,8 30 Szary (GY) FG27-M32 27 M32 19,4 52,0 36 Szary (GY) FG27-PG21 27 PG21 19,4 52,0 36 Szary (GY) FG36-M40 36 M40 27,9 55,0 46 Szary (GY) FG36-PG29 36 PG29 27,9 55,0 46 Szary (GY) FG45-M50 45 M50 35,6 58,0 55 Szary (GY) FG45-PG36 45 PG36 35,6 58,0 55 Szary (GY) FG56-M63 56 M63 45,9 60,5 65 Szary (GY) FG56-PG48 56 PG48 45,9 60,5 65 Szary (GY) Więcej informacji: 301

25 3.3 Systemy ochrony przewodów Rury karbowane ze wzmacnianą spiralą Złącze do rur osłonowych z PVC FlexiGuard wzmocnionych spiralą FG-UH, proste z uchwytem mocującym, IP54 Złącze proste z obrotowym uchwytem mocującym. Z rurą osłonową FlexiGuard FG spełnia wymagania dla klasy szczelności IP54. Jednoczęściowy, łatwy w użyciu Obrotowy uchwyt Odporne na naprężenia i wibracje Duże średnice wewnętrzne Wewnętrzna tuleja chroniąca przewód Dobra odporność na chemikalia Dobra odporność na promieniowanie UV i ozon Złącze FG-UH z mocowaniem. Polipropylen (PP) Temperatura pracy -35 C do +80 C Klasa palności UL94 V2 L W B F H FH Złącze FlexiGuard, proste z mocowaniem Do węża o średnicy zewnętrznej Minimalna średnica wew. (B) Długość (L) Szerokość (W) Wysokość (H) Ø otworu mocującego (FH) Odległość od otworu (F) Kolor Nr art. FG14-UH 14 8,8 42,0 10,0 40,0 5,7 29,0 Szary (GY) FG17-UH 17 11,1 45,5 12,0 50,0 5,7 37,0 Szary (GY) FG19-UH 19 13,0 47,5 12,0 50,0 5,7 37,0 Szary (GY) FG21-UH 21 14,8 49,8 12,0 50,0 5,7 37,0 Szary (GY) FG27-UH 27 19,4 52,0 12,5 57,0 5,7 43,0 Szary (GY) FG36-UH 36 27,9 55,0 13,0 67,0 6,7 53,0 Szary (GY) FG45-UH 45 35,6 58,0 14,0 80,0 6,7 65,0 Szary (GY) FG56-UH 56 45,9 60,5 16,5 93,0 6,7 76,0 Szary (GY) Więcej informacji:

26 HelaGuard: Elastyczne rury i złącza Więcej informacji na temat pełnej gamy HelaGuard rur i złączek z tworzyw sztucznych i metalu można znaleźć w naszym nowym katalogu HelaGuard. Zamów teraz twój katalog HelaGuard!

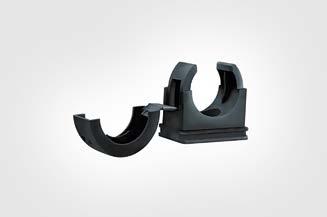

27 3.4 Systemy ochrony przewodów Aksesoria do rur karbowanych Akcesoria HelaGuard PACC Uchwyt mocujący do rur karbowanych Szybki i prosty montaż do rur osłonowych z tworzywa sztucznego Zintegrowana klamra zamykająca Otwór do mocowania przy użyciu wkrętu Wewnętrzna warga zapobiegająca przesuwaniu się rury w uchwycie Możliwość stosowania w szynach montażowych DIN o profilu typu C Obejma do przewodów HelaGuard PACC. Jeden krok do sieci! Poliamid 6.6 (PA66) Temperatura pracy -50 C do +135 C Klasa palności UL94 V2 L W FH H Obejma do przewodów HelaGuard, rzuty z boku Obejma do przewodów HelaGuard, rzut z góry nominalna Wysokość (H) Szerokość (W) Długość (L) Ø otworu mocującego (FH) opak. Kolor Nr art. PACC M5 10 szt. Czarny (BK) PACC M5 10 szt. Czarny (BK) PACC M5 10 szt. Czarny (BK) PACC M6 10 szt. Czarny (BK) PACC M6 10 szt. Czarny (BK) PACC M6 10 szt. Czarny (BK) PACC M6 5 szt. Czarny (BK) PACC M6 5 szt. Czarny (BK) Więcej informacji:

28 Systemy ochrony przewodów Aksesoria do rur karbowanych 3.4 Akcesoria HelaGuard AFCS Uchwyt zatrzaskowy, stal ocynkowana i profil ochronny z PVC Proste, bezpieczne mocowanie rur ochronnych z metalu Profil ochronny zapobiega uszkodzeniom wynikłym wskutek ścierania HelaGuard AFCS, Obejma ze stali galwanizowanej z profilem ochronnym z PVC. Stal ocynkowana galwanicznie (GS), Polichlorek winylu (PVC) Temperatura pracy -20 C do +105 C Pobieranie CAD ID W2 FH W Obejma mocująca HelaGuard, rzut z boku Obejma mocująca HelaGuard, rzut z góry wewnętrzna (ID) Ø otworu mocującego (FH) nominalna Szerokość (W) Szerokość (W2) opak. Kolor Nr art. AFCS ,0 12,7 17,4 5,1 10 szt. Metal (ML), Czarny (BK) AFCS ,0 12,7 17,4 5,1 10 szt. Metal (ML), Czarny (BK) AFCS ,0 12,7 17,4 5,1 10 szt. Metal (ML), Czarny (BK) AFCS ,0 12,7 17,4 5,1 10 szt. Metal (ML), Czarny (BK) AFCS ,0 12,7 17,4 5,1 10 szt. Metal (ML), Czarny (BK) AFCS ,0 12,7 17,4 5,1 10 szt. Metal (ML), Czarny (BK) AFCS ,0 25,4 30,5 14,2 x 17,5 5 szt. Metal (ML), Czarny (BK) AFCS ,0 25,4 30,5 14,2 x 17,5 5 szt. Metal (ML), Czarny (BK) AFCS ,0 25,4 30,5 14,2 x 17,5 1 szt. Metal (ML), Czarny (BK) AFCS ,2 25,4 30,5 14,2 x 17,5 1 szt. Metal (ML), Czarny (BK) Więcej informacji: 305

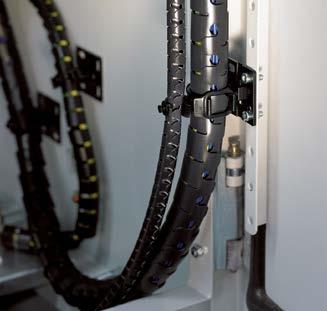

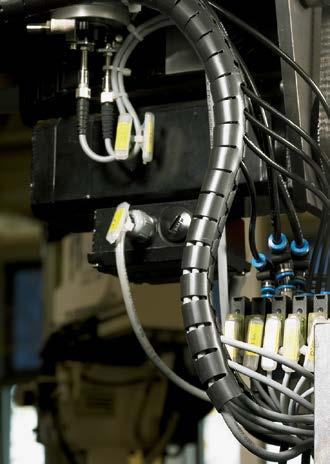

29 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Wąż osłonowy Helawrap HWPP - z polipropylenu Wąż osłonowy Helawrap jest idealny do zarządzania okablowaniem tj. do wiązania, ochrony i mocowania kabli i przewodów w szafach sterowniczych, przemyśle elektrycznym, również przy budowie maszyn i urządzeń. Węże Helawrap o dł. 20 m i 25 m przeznaczone są do szybkiego wiązania długich wiązek kabli i przewodów w przemyśle. Idealne rozwiązanie w zakresie wiązania, ochrony i mocowania przewodów Łatwe i szybkie wiązanie Dobra ochrona mechaniczna Specjalny profil umożliwiający rozdzielanie kabli w dowolnym miejscu Możliwość wielokrotnego zakładania i zdejmowania W zestawie poręczny aplikator HWPP powszechnie stosowane wszędzie tam, gdzie wymagana jest duża elastyczność, na przykład w obszarze drzwi lub paneli przewodów. Polipropylen (PP) Temperatura pracy -60 C do +110 C, krótkotrwale +140 C Klasa palności UL94 HB Film instruktażowy: Helawrap Ø max Kolor rolce Zalecane narzędzie Nr art. 9,0 Biały (WH) 25 m HAT HWPP8 9,0 Czarny (BK) 25 m HAT ,0 Srebrny (SR) 25 m HAT ,0 Szary (GY) 25 m HAT ,0 Biały (WH) 25 m HAT HWPP16 16,0 Czarny (BK) 25 m HAT ,0 Srebrny (SR) 25 m HAT ,0 Szary (GY) 25 m HAT ,0 Biały (WH) 25 m HAT HWPP20 21,0 Srebrny (SR) 25 m HAT ,0 Szary (GY) 25 m HAT ,1 Czarny (BK) 25 m HAT ,0 Biały (WH) 25 m HAT HWPP25 27,0 Czarny (BK) 25 m HAT ,0 Srebrny (SR) 25 m HAT ,0 Szary (GY) 25 m HAT ,0 Biały (WH) 25 m HAT HWPP30 32,0 Czarny (BK) 25 m HAT ,0 Srebrny (SR) 25 m HAT ,0 Szary (GY) 25 m HAT HWPP40 42,0 Czarny (BK) 20 m HAT Więcej informacji:

30 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Wąż osłonowy Helawrap HWPP- z polipropylenu Wąż osłonowy Helawrap w praktycznych odcinkach o długości 2 m znajduje zastosowanie w domu i biurze. Pozwala na uporządkowanie plątaniny kabli przy komputerze, telewizorze czy sprzęcie Hi-Fi. Kompletny system prowadzenia przewodów w biurze i domu. Helawrap, łatwe i szybkie uporządkowanie plątaniny kabli, dostępne w 2 rozmiarach i 3 kolorach! Umieść przewód lub wiązkę przewodów w narzędziu. Jednym pociągnięciem narzędzia wprowadź przewody do węża Helawrap na całej długości. Osadź koniec węża Helawrap na narzędziu. HWPP16L2 HWPP25L2 Ø max Kolor Długość (L) Zalecane narzędzie Nr art. 16,0 Biały (WH) 2,0 m HAT ,0 Czarny (BK) 2,0 m HAT ,0 Srebrny (SR) 2,0 m HAT ,0 Szary (GY) 2,0 m HAT ,0 Biały (WH) 2,0 m HAT ,0 Czarny (BK) 2,0 m HAT ,0 Srebrny (SR) 2,0 m HAT ,0 Szary (GY) 2,0 m HAT Więcej informacji: 307

31 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Wąż osłonowy Helawrap HWPAV0 - uniepalniany, odporny na ścieranie Wąż osłonowy Helawrap HWPAV0 służy do zabezpieczania przewodów i kabli przed uszkodzeniami mechanicznymi, takimi jak ścieranie, zwłaszcza łaszcza w obszarach, gdzie występują wibracje i ruch. Wąż osłonowy HWPAV0 jest wykonany z niepalnego materiału wolnego od halogenów. Idealne rozwiązanie w zakresie wiązania, ochrony i mocowania przewodów Łatwe i szybkie wiązanie samogasnące zgodnie z normą UL94 V0 Bardzo dobra ochrona mechaniczna Specjalny profil umożliwiający rozdzielanie kabli w dowolnym miejscu Możliwość wielokrotnego zakładania i zdejmowania W zestawie poręczny aplikator Elastyczny na całej długości, wykonanie odgałęzień możliwe w dowolnym miejscu. Poliamid 6 V0 (PA6V0) Temperatura pracy -40 C do +90 C, krótkotrwale +120 C Klasa palności Dopuszczenia UL94 V0 CEN/TS : 2009, DIN , UL-Recognized Ø max Kolor rolce Zalecane narzędzie Nr art. HWPAV08 9,1 Czarny (BK) 25 m HAT HWPAV016 16,0 Czarny (BK) 25 m HAT HWPAV020 21,1 Czarny (BK) 25 m HAT HWPAV025 26,9 Czarny (BK) 25 m HAT HWPAV030 32,0 Czarny (BK) 25 m HAT Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 308 Więcej informacji:

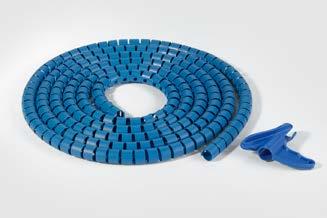

32 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Wąż osłonowy Helawrap HWPPMC - z wysoką zawartością metalu Wąż osłonowy HWPPMC znajduje zastosowanie podczas montażu i konserwacji urządzeń przemysłu przetwórstwa spożywczego oraz w zakładach przetwórczych. Wysoka zawartość metalu umożliwiająca wykrywanie za pomocą standardowego sprzętu detekcyjnego Szybki i prosty montaż Stal nierdzewna odporna na korozję Niebieski kolor zwiększający widoczność Znakomity produkt do wiązania i zabezpieczania kabli i węży Wysoka elastyczność Bardzo dobra odporność na ścieranie Specjalny profil umożliwiający rozdzielenie kabli w dowolnym punkcie Możliwość zdjęcia i ponownego wykorzystania W zestawie poręczny aplikator Wąż osłonowy HWPPMC z zawartością metalu. Polipropylen (PP), Stal nierdzewna (SS) Temperatura pracy -60 C do +100 C, krótkotrwale +140 C Klasa palności UL94 HB Dopuszczenia FDA Ø max Kolor rolce Zalecane narzędzie Nr art. HWPPMC8 9,0 Niebieski (BU) 25 m HAT HWPPMC16 16,0 Niebieski (BU) 25 m HAT HWPPMC20 21,0 Niebieski (BU) 25 m HAT HWPPMC25 27,0 Niebieski (BU) 25 m HAT HWPPMC30 32,0 Niebieski (BU) 25 m HAT FDA Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 309

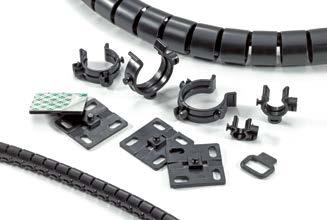

33 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Węże osłonowe Helawrap akcesoria HWClips Za pomocą uchwytów i płyt montażowych Helawrap można mocować i prowadzić węże osłonowe z przewodami w rozdzielnicach elektrycznych i innych urządzeniach, a nawet w biurach i mieszkaniach. Efektywne i elastyczne Idealnie dopasowane do węża co zapewnia dobre mocowanie Każdy uchwyt może być łączony z płytą lub innym uchwytem niezależnie od ich rozmiaru Każdy uchwyt ma możliwość niezależnej rotacji Łatwy demontaż i ponowna aplikacja Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS) Elastyczny polichlorek winylu (PVC), bezkadmowy Temperatura pracy -40 C do +105 C -35 C do +85 C Klasa palności UL94 HB UL94 V2 Zestaw akcesoriów Helawrap dopasowany do bezpiecznego mocowania i przejrzystego prowadzenia. Uchwyty mocujące można ze soba łączyć. Po połączeniu obracają się swobodnie względem siebie. Do zabezpieczenia mocowania można użyć gumki R1 (tylko do HWClip25 i HWClip30). Rozmiar węża Symbol materiału Kolor Nr art. HWCLIP08 8 PA66HIRHS Czarny (BK) HWCLIP16 16 PA66HIRHS Czarny (BK) HWCLIP20 20 PA66HIRHS Czarny (BK) HWCLIP25 25 PA66HIRHS Czarny (BK) HWCLIP30 30 PA66HIRHS Czarny (BK) R1 25, 30 PVC Czarny (BK) Zastrzegamy sobie prawo do ewentualnych zmian technicznych. HWBase Płytki mocujące można przymocować za pomocą śrub, opasek kablowych lub kleju Umożliwiają przymocowanie uchwytów HWClip dowolnego rozmiaru Płytki mocujące Helawrap HWBase / HWBaseA Klej Kolor Nr art. HWBASE - Czarny (BK) HWBASEA Akrylan na piance poliuretanowej Czarny (BK) Więcej informacji:

34 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Narzędzia stosowane do węża osłonowego Helawrap Narzędzia HAT Narzędzia montażowe HAT są użwane do szybkiej i efektywnej aplikacji węży osłonowych Helawrap (HWPP, HWPAV0 i HWPPMC). Narzędzia HAT są dostępne do każdej średnicy węża osłonowego. Szybka i efektywna aplikacja przewodów Gładkie i bezpieczne ślizganie wewnątrz węża osłonowego Łatwe wprowadzenie kabla w narzędzie Narzędzia HAT są dostępne do każdej średnicy węża osłonowego. Kolor opak. Nr art. HAT8 Niebieski (BU) 10 szt HAT16 Niebieski (BU) 10 szt HAT20 Niebieski (BU) 10 szt HAT25 Niebieski (BU) 10 szt HAT30 Niebieski (BU) 10 szt HAT40 Niebieski (BU) 5 szt Zastrzegamy sobie prawo do ewentualnych zmian technicznych. Więcej informacji: 311

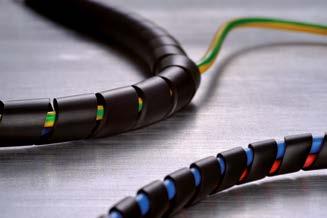

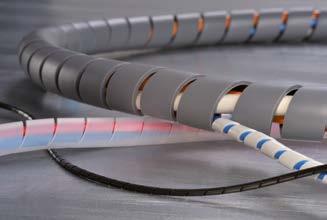

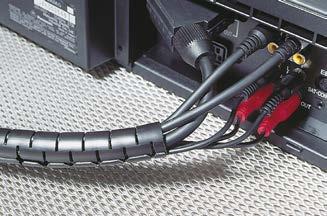

35 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Wąż spiralny SBPE - do zastosowań ogólnych Wąż spiralny SBPE jest wykorzystywany głównie w instalacjach elektrycznych, przy panelach i szafach sterowniczych oraz przy budowie rozdzielnic. Rozmiary 4 i 9 dostępne są w praktycznych 5m odcinkach. Grupowanie i ochrona kabli i węży Możliwość wyprowadzenia przewodów w wybranym miejscu Możliwość stosowania przy pracach modernizacyjnych Możliwość rozdzielenia kabli w dowolnym miejscu Szeroki wybór rozmiarów i kolorów Wąż spiralny SBPE. Polietylen (PE) Temperatura pracy -60 C do +80 C, krótkotrwale +120 C Klasa palności UL94 HB Wąż spiralny - rzut z boku / od przodu nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. 1,5 0,80 6,0 1,6 8,0 Czarny (BK) 30 m SBPE1.5 1,5 0,80 6,0 1,6 8,0 Naturalny (NA) 30 m ,5 0,80 6,0 1,6 8,0 Szary (GY) 30 m ,00 7,8 5,0 20,0 Czarny (BK) 30 m SBPE4 4 1,00 7,8 5,0 20,0 Naturalny (NA) 30 m ,00 7,8 5,0 20,0 Szary (GY) 30 m ,40 12,5 10,0 100,0 Czarny (BK) 30 m SBPE9 9 1,40 12,5 10,0 100,0 Naturalny (NA) 30 m ,40 12,5 10,0 100,0 Szary (GY) 30 m ,60 16,0 20,0 150,0 Czarny (BK) 30 m SBPE ,60 16,0 20,0 150,0 Naturalny (NA) 30 m ,60 16,0 20,0 150,0 Szary (GY) 30 m nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. 4 1,00 7,8 5,0 20,0 Czarny (BK) 5 m SBPE4D 4 1,00 7,8 5,0 20,0 Naturalny (NA) 5 m ,00 7,8 5,0 20,0 Szary (GY) 5 m ,40 12,5 10,0 100,0 Czarny (BK) 5 m SBPE9D 9 1,40 12,5 10,0 100,0 Naturalny (NA) 5 m ,40 12,5 10,0 100,0 Szary (GY) 5 m Więcej informacji:

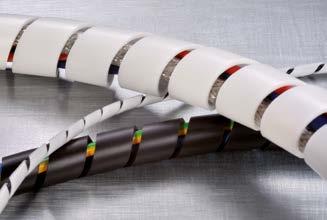

36 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Wąż spiralny SBPEFR - uniepalniany, z polietylenu Wąż spiralny SBPEFR wykonany jest z niepalnych materiałów, dzięki czemu doskonale nadaje się do różnych zastosowań w przemyśle samochodowym i elektrotechnicznym, a także wszędzie tam, gdzie ważna jest ochrona przeciwpożarowa. Grupowanie i ochrona kabli i węży samogasnące zgodnie z normą UL94 V2 Możliwość stosowania przy pracach modernizacyjnych Możliwość rozdzielenia kabli w dowolnym miejscu Szeroki wybór rozmiarów i kolorów Węże spiralne SBPEFR są dostępne w szerokim zakresie średnic, w kolorach czarnym i białym. Polietylen uniepalniany (PE-FR) Temperatura pracy -60 C do +80 C, krótkotrwale +120 C Klasa palności UL94 V2, FMVSS 302, Typ B Wąż spiralny - rzut z boku / od przodu SBPEFR1.5 SBPEFR4 SBPEFR9 SBPEFR16 nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. 1,5 0,80 6,0 1,6 8,0 Biały (WH) 30 m ,5 0,80 6,0 1,6 8,0 Czarny (BK) 30 m ,00 7,8 5,0 20,0 Biały (WH) 30 m ,00 7,8 5,0 20,0 Czarny (BK) 30 m ,40 12,5 10,0 100,0 Biały (WH) 30 m ,40 12,5 10,0 100,0 Czarny (BK) 30 m ,60 16,0 20,0 150,0 Biały (WH) 30 m ,60 16,0 20,0 150,0 Czarny (BK) 30 m Więcej informacji: 313

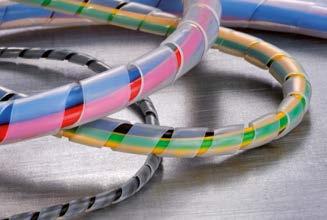

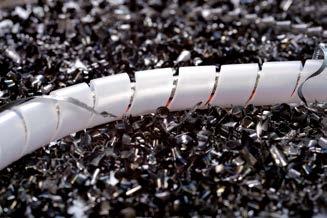

37 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Wąż spiralny SBPA - o podwyższonej odporności mechanicznej, z poliamidu Wąż spiralny SBPA jest wykorzystywany do wiązania kabli i przewodów oraz w innych zastosowaniach zarówno w branży samochodowej, jak i w innych gałęziach przemysłu. Grupowanie i ochrona kabli i węży Bardzo dobra ochrona przed ścieraniem Możliwość stosowania przy pracach modernizacyjnych Możliwość rozdzielenia kabli w dowolnym miejscu Szeroki wybór rozmiarów i kolorów Wąż spiralny SBPA. Poliamid 6 (PA6) Temperatura pracy -60 C do +95 C, krótkotrwale +130 C Klasa palności UL94 HB Wąż spiralny - rzut z boku / od przodu nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. SBPA1.5 1,5 0,40 6,0 1,6 8,0 Naturalny (NA) 30 m SBPA4 4 0,60 7,8 5,0 20,0 Naturalny (NA) 30 m SBPA9 9 1,00 12,5 10,0 100,0 Naturalny (NA) 30 m SBPA ,20 16,0 20,0 150,0 Naturalny (NA) 30 m Więcej informacji:

38 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Wąż spiralny SBPAV0 - uniepalniany, z poliamidu Dzięki wysokiej odporności na płomień wąż spiralny SBPAV0 doskonale sprawdza się w przemyśle kolejowym i lotniczym, a także w zastosowaniach w budynkach użyteczności publicznej. Grupowanie i ochrona kabli i węży samogasnące zgodnie z normą UL94 V0 Bardzo dobra ochrona przed ścieraniem Możliwość stosowania przy pracach modernizacyjnych Możliwość rozdzielenia kabli w dowolnym miejscu Szeroki wybór rozmiarów i kolorów Wąż spiralny SBPAV0. Poliamid 6 V0 (PA6V0) Temperatura pracy -40 C do +90 C, krótkotrwale +120 C Klasa palności UL94 V0 Dopuszczenia CEN/TS : 2009, DIN Wąż spiralny - rzut z boku / od przodu nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. SBPAV01.5 1,5 0,40 6,0 1,6 8,0 Czarny (BK) 30 m SBPAV04 4 0,60 7,8 5,0 20,0 Czarny (BK) 30 m SBPAV09 9 1,00 12,5 10,0 100,0 Czarny (BK) 30 m SBPAV ,20 16,0 20,0 150,0 Czarny (BK) 30 m Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 315

39 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Wąż spiralny PTFE SBPTFE Użycie osłon spiralnych SBPTFE zaleca się wszędzie tam, gdzie ważna jest wyśmienita odporność na działanie chemikaliów i ekstremalnych temperatur. Grupowanie i ochrona kabli i węży Wysoki poziom ochrony przed ogniem samogasnące zgodnie z normą UL94 V0 Możliwość stosowania przy pracach modernizacyjnych Możliwość rozdzielenia kabli w dowolnym miejscu Szeroki wybór rozmiarów i kolorów Węże spiralne SBPTFE - idealne do ekstremalnych warunków. Politetrafluoroetylen (PTFE) Temperatura pracy -60 C do +260 C, krótkotrwale +350 C Klasa palności UL94 V0 Wąż spiralny - rzut z boku / od przodu nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. SBPTFE1.5 1,5 0,50 6,0 1,6 8,0 Naturalny (NA) 5 m SBPTFE4 4 0,70 7,8 5,0 20,0 Naturalny (NA) 5 m SBPTFE9 9 1,00 12,5 10,0 100,0 Naturalny (NA) 5 m Więcej informacji:

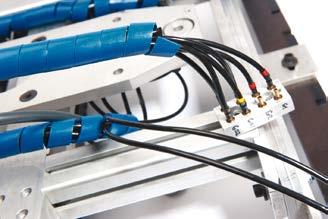

40 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Wąż spiralny SBPEMC - z zawartością metalu Wąż spiralny SBPEMC wykorzystuje się w urządzeniach przemysłu przetwórstwa spożywczego, w zakładach przetwórczych oraz farmaceutycznych. Wysoka zawartość metalu umożliwiająca wykrywanie za pomocą standardowego sprzętu detekcyjnego Stal nierdzewna odporna na korozję Niebieski kolor zwiększający widoczność Znakomity produkt do wiązania i zabezpieczania kabli i węży Wysoka elastyczność Możliwość wykorzystywania przy pracach modernizacyjnych Specjalny profil umożliwiający rozdzielenie kabli w dowolnym punkcie SBPEMC - wąż spiralny z zawartością metalu. Węże spiralne podlegające detekcji wykorzystywane są w urządzeniach i instalacjach w przemyśle spożywczym i farmaceutycznym. Polietylen (PE), Stal nierdzewna (SS) Temperatura pracy -60 C do +80 C, krótkotrwale +120 C Klasa palności UL94 HB Dopuszczenia FDA Wąż spiralny - rzut z boku / od przodu nominalna Grubość ścianki (WT) Skok spirali (P) Ø min. Ø max Kolor rolce Nr art. SBPEMC1.5 1,5 0,80 6,0 1,6 8,0 Niebieski (BU) 30 m SBPEMC4 4 1,40 12,5 5,0 20,0 Niebieski (BU) 30 m SBPEMC9 9 1,60 16,0 10,0 100,0 Niebieski (BU) 30 m SBPEMC ,00 7,8 20,0 150,0 Niebieski (BU) 30 m FDA Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 317

41 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Wąż spiralny SPS - o wysokiej odporności na ścieranie i niskim skoku Wąż spiralny SPS jest z powodzeniem stosowany wszędzie tam, gdzie prowadzi się przewody o większych średnicach i wymagana jest wysoka odporność na ścieranie, na przykład w przemyśle petrochemicznym, jak również w innych gałęziach przemysłu ciężkiego. Duża wytrzymałość i grube ścianki Znakomite zabezpieczenie przed działaniem sił mechanicznych Bardzo wysoka odporność na ścieranie Bardzo dobra odporność na działanie olejów Największa dostępna średnica: 50 mm Doskonałe do wiązek o dużych średnicach Węże spiralne SPS są bardzo wytrzymale i odporne na oleje. Polipropylen (PP) Temperatura pracy -30 C do +100 C Klasa palności UL94 HB Typ SPS (wąska ścianka spirali) Ø D Skok spirali (P) Ø max Długość (L) Kolor Nr art. SPS10 10,0 5,0 14,0 1,0 m Czarny (BK) SPS15 15,0 5,0 20,0 1,0 m Czarny (BK) SPS20 20,0 5,5 25,0 1,0 m Czarny (BK) SPS25 25,0 6,0 30,0 1,0 m Czarny (BK) SPS30 30,0 6,5 37,0 1,0 m Czarny (BK) SPS35 35,0 6,5 42,0 1,0 m Czarny (BK) SPS40 40,0 7,0 48,0 1,0 m Czarny (BK) SPS50 50,0 8,0 59,0 1,0 m Czarny (BK) Więcej informacji:

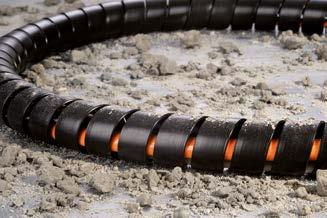

42 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne 3.5 Wąż spiralny SPF - o wysokiej odporności na ścieranie i wysokim skoku Wąż spiralny SPF jest z powodzeniem stosowany wszędzie tam, gdzie prowadzi się przewody o większych średnicach i wymagana jest wysoka odporność na ścieranie, na przykład w przemyśle petrochemicznym, jak również w innych gałęziach przemysłu ciężkiego. Duża wytrzymałość i grube ścianki Znakomite zabezpieczenie przed działaniem sił mechanicznych Bardzo wysoka odporność na ścieranie Bardzo dobra odporność na działanie olejów Największa dostępna średnica: 50 mm Doskonałe do wiązek o dużych średnicach Węże spiralne SPF - ekstremalnie wytrzymałe i odporne na ścieranie. Polipropylen (PP) Temperatura pracy -30 C do +100 C Klasa palności UL94 HB Typ SPF (szeroka ścianka spirali) Ø D Skok spirali (P) Ø max Długość (L) Kolor Nr art. SPF10 10,0 10,0 13,0 1,0 m Czarny (BK) SPF15 15,0 13,0 18,0 1,0 m Czarny (BK) SPF20 20,0 18,0 23,0 1,0 m Czarny (BK) SPF25 25,0 19,0 29,0 1,0 m Czarny (BK) SPF30 30,0 20,0 34,0 1,0 m Czarny (BK) SPF35 35,0 20,0 39,0 1,0 m Czarny (BK) SPF40 40,0 20,0 45,0 1,0 m Czarny (BK) SPF50 50,0 22,0 56,0 1,0 m Czarny (BK) Więcej informacji: 319

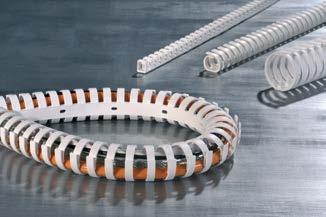

43 3.5 Systemy ochrony przewodów Rury ochronne i wiązanie spiralne Korytko elastyczne Heladuct Flex Korytka elastyczne Heladuct są zazwyczaj używane w rozdzielnicach. Są one także stosowane w przemyśle meblarskim, gdzie konieczne jest szybkie układanie przewodów w atrakcyjny sposób. System prowadzenia przewodów w niewielkiej przestrzeni Bardzo elastyczny, umożliwia montaż pod kątem 90 i większym Atrakcyjny wygląd kabli przy prowadzeniu na widoku Szybki montaż za pomocą śrub lub taśmy samoprzylepnej z powłoką klejową wysokiej jakości Heladuct Flex - przejrzysta i oszczędna aranżacja przewodów, również pod kątem 90. Polipropylen (PP) Temperatura pracy -20 C do +70 C Klej Kauczuk syntetyczny na piance poliuretanowej Klasa palności UL94 V0 (z wyjątkiem kleju) nominalna Ilość przewodów Max obciążenie na długości 500 mm przy 70 C Kolor Dł. (L) Nr art. Heladuct Flex x 0,75 mm² 6 x 1,50 mm² 4 x 2,50 mm² 100 Biały (WH) 500, Heladuct Flex x 0,75 mm² 22 x 1,50 mm² 14 x 2,50 mm² 300 Biały (WH) 500, Heladuct Flex x 0,75 mm² 50 x 1,50 mm² 34 x 2,50 mm² 650 Biały (WH) 500, Heladuct Flex x 1,50 mm² 60 x 2,50 mm² Biały (WH) 500, Heladuct Flex z klejem nominalna Ilość przewodów Max obciążenie na długości 500 mm przy 70 C Kolor Dł. (L) Nr art. Heladuct Flex10SK 10 9 x 0,75 mm² 6 x 1,50 mm² 4 x 2,50 mm² 100 Biały (WH) 500, Heladuct Flex20SK x 0,75 mm² 22 x 1,50 mm² 14 x 2,50 mm² 300 Biały (WH) 500, Heladuct Flex30SK x 0,75 mm² 50 x 1,50 mm² 34 x 2,50 mm² 500 Biały (WH) 500, Heladuct Flex40SK x 1,50 mm² 60 x 2,50 mm² 400 Biały (WH) 500, Więcej informacji:

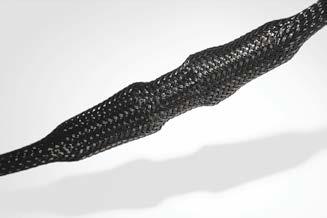

44 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Standardowy oplot ochronny o dużej gęstości Helagaine HEGP Oplot ochronny Helagaine HEGP jest używany w branży motoryzacyjnej oraz do budowy maszyn i urządzeń elektrycznych. Wykonany z trwałego poliestru Duża elastyczność Duża odporność na ścieranie Bardzo duże pokrycie powierzchni Oplot Helagaine HEGP. Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Poliester (PET) Temperatura pracy -50 C do +150 C, krótkotrwale +220 C Temperatura topienia +250 C Klasa palności UL94 V2, FMVSS-302 Dopuszczenia EN 45545: 2013 Ø min. Ø max Kolor rolce Nr art. HEGP03 1,0 5,0 Czarny (BK) 200 m HEGP04 2,0 7,0 Czarny (BK) 200 m HEGP05 3,0 9,0 Czarny (BK) 200 m HEGP06 4,0 11,0 Czarny (BK) 100 m HEGP08 5,0 12,0 Czarny (BK) 100 m HEGP10 7,0 15,0 Czarny (BK) 100 m HEGP12 8,0 17,0 Czarny (BK) 100 m HEGP15 10,0 20,0 Czarny (BK) 100 m HEGP20 14,0 26,0 Czarny (BK) 50 m HEGP25 18,0 34,0 Czarny (BK) 50 m HEGP30 20,0 40,0 Czarny (BK) 50 m HEGP40 30,0 50,0 Czarny (BK) 50 m HEGP50 40,0 66,0 Czarny (BK) 50 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 321

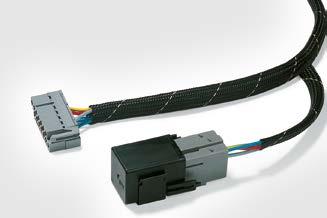

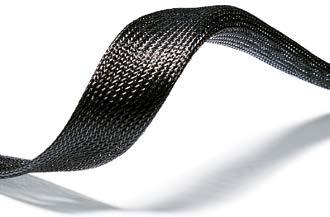

45 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny poliestrowy o wysokim stopniu spiętrzenia Helagaine HEGPX Do zastosowań wymagających wyższego stopnia spiętrzenia zaleca się użycie oplotu Helagaine HEGPX. Oplot HEGPX jest powszechnie stosowany w przemyśle samochodowym i w urządzeniach elektrycznych. Wykonany z wytrzymałego poliestru Duża elastyczność Stopień spiętrzenia 3:1 Łatwy montaż nawet na nieregularnych kształtach Dobra odporność na uszkodzenia mechaniczne, takie jak ścieranie Oplot ochronny Helagaine HEGPL. Poliester (PET) Temperatura pracy -50 C do +150 C, krótkotrwale +220 C Temperatura topienia +250 C Klasa palności UL94 V2, FMVSS-302 Dopuszczenia EN 45545: 2013, UL-Recognized Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. HEGPX06 3,0 10,0 Czarny (BK) 200 m HEGPX09 5,0 16,0 Czarny (BK) 100 m HEGPX12 6,0 19,0 Czarny (BK) 100 m HEGPX20 13,0 32,0 Czarny (BK) 100 m HEGPX30 19,0 45,0 Czarny (BK) 50 m HEGPX40 32,0 70,0 Czarny (BK) 50 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 322 Więcej informacji:

46 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny poliestrowy odporny na płomień Helagaine HEGPV0 Oplot ochronny HEGPV0 jest stosowany wszędzie tam, gdzie ważna jest zwiększona ochrona przeciwpożarowa np. w pojazdach szynowych, narzędziach, w robotyce, czy w urządzeniach automatyki. Wykonany z wytrzymałego poliestru Samogasnący, UL94 V0 Dobre pokrycie powierzchni Duża elastyczność Dobra odporność na uszkodzenia mechaniczne, takie jak ścieranie Oplot Helagaine HEGPV0. Poliester (PBT) Temperatura pracy -50 C do +150 C, krótkotrwale +200 C Temperatura topienia +225 C Klasa palności UL94 V0, FMVSS-302 Dopuszczenia NF F Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. HEGPV004 3,0 7,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m HEGPV006 5,0 11,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m HEGPV008 7,0 13,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m HEGPV012 11,0 17,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV015 13,0 20,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV020 18,0 25,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV030 27,0 40,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV040 35,0 50,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV050 40,0 60,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 323

47 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny poliestrowy o wysokim stopniu spiętrzenia, niepalny Helagaine HEGPV0X Oplot ochronny Helagaine HEGPV0X jest stosowany wszędzie tam, gdzie ważna jest zwiększona ochrona przed ogniem, np. w pojazdach szynowych. Wykonany z wytrzymałego poliestru Stopień spiętrzenia 3:1 Łatwiejszy montaż na przedmiotach o nieregularnych kształtach Duża elastyczność Dobra odporność na uszkodzenia mechaniczne, takie jak ścieranie Samogasnący, UL94 V0 Oplot Helagaine HEGPV0X. Poliester (PBT) Temperatura pracy -50 C do +150 C, krótkotrwale +200 C Temperatura topienia +225 C Klasa palności UL94 V0, FMVSS-302 Dopuszczenia NF F , UL-Recognized Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. HEGPV0X03 2,0 6,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 200 m HEGPV0X06 3,0 10,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 200 m HEGPV0X09 5,0 16,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m HEGPV0X12 6,0 19,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m HEGPV0X20 12,0 32,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m HEGPV0X30 19,0 45,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV0X40 32,0 70,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m HEGPV0X50 38,0 76,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 324 Więcej informacji:

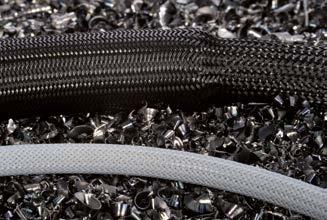

48 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny z poliamidu odpornego na ścieranie Helagaine HEGPA66 Helagaine HEGPA66 jest stosowany zarówno przy budowie pojazdów mechanicznych jak też maszyn i urządzeń produkcyjnych. Wykonany z wytrzymałego włókna poliamidowego Skompresowany rozszerza się ułatwiając aplikację Łatwiejszy montaż na przedmiotach o nieregularnych kształtach Duża elastyczność Dobra odporność na uszkodzenia mechaniczne, takie jak ścieranie Bardzo dobre pokrycie powierzchni Oplot ochronny Helagaine HEGPA66 jest wykonany z poliamidu 6.6 i oferuje wyśmienitą odporność na ścieranie. Poliamid 6.6 (PA66) Temperatura pracy -60 C do +150 C, krótkotrwale +200 C Temperatura topienia +255 C Klasa palności UL94 V2, FMVSS-302 Dopuszczenia EN 45545: 2013 Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. HEGPA6604 3,0 6,0 Czarny (BK) 200 m HEGPA6606 4,0 8,0 Czarny (BK) 100 m HEGPA6608 5,0 10,0 Czarny (BK) 100 m HEGPA6610 7,0 12,0 Czarny (BK) 100 m HEGPA6612 8,0 14,0 Czarny (BK) 100 m HEGPA ,0 18,0 Czarny (BK) 50 m HEGPA ,0 23,0 Czarny (BK) 50 m HEGPA ,0 28,0 Czarny (BK) 50 m HEGPA ,0 32,0 Czarny (BK) 50 m HEGPA ,0 44,0 Czarny (BK) 50 m HEGPA ,0 55,0 Czarny (BK) 50 m HEGPA ,0 65,0 Czarny (BK) 50 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 325

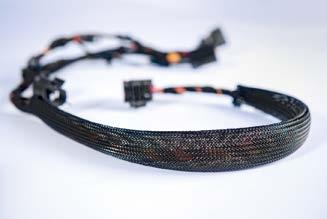

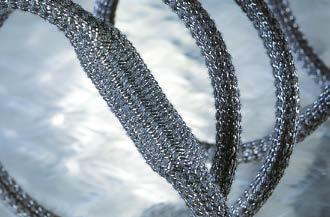

49 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny poliestrowy o obniżonej masie Helagaine HEGPL Oplot ochronny Helagaine HEGPL jest używany w przemyśle samochodowym do ochrony wiązek elektrycznych w przedziałach silnikowych, w przestrzeniach podpodłogowych i wewnątrz kabiny. Wykonany z wytrzymałego poliestru Stopień spiętrzenia 3:1 Łatwiejszy montaż na przedmiotach o nieregularnych kształtach Duża elastyczność Dobra odporność na uszkodzenia mechaniczne, takie jak ścieranie Pleciona osłona Helagaine HEGPL. Poliester (PET) Temperatura pracy -50 C do +150 C, krótkotrwale +220 C Temperatura topienia +250 C Klasa palności UL94 V2, FMVSS 302, Typ B Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. HEGPL03 3,0 8,0 Czarny (BK) m HEGPL06 5,0 12,0 Czarny (BK) 400 m HEGPL12 8,0 21,0 Czarny (BK) 300 m HEGPL20 12,0 30,0 Czarny (BK) 300 m HEGPL30 18,0 55,0 Czarny (BK) 200 m HEGPL40 24,0 66,0 Czarny (BK) 150 m HEGPL50 30,0 82,0 Czarny (BK) 150 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. 326 Więcej informacji:

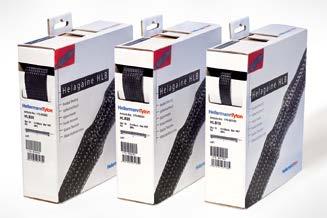

50 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Standardowy oplot ochronny w pudełkach Helagaine HLB Pudełka z oplotem Helagaine HLB nawiniętym na rolkę są bardzo przydatne w szerokim zakresie zastosowań, zarówno profesjonalnych, jak i domowych. Helagaine HLB wiąże i skutecznie chroni kable i przewody, np. w systemach HiFi. W praktycznych, kompaktowych pudełkach na rolki o długości 10 m Stopień spiętrzenia 3:1 Średnice oplotów od 5 mm do 54 mm Trzy rozmiary zapewniające szeroki zakres zastosowań Rozciąganie oplotu Helagaine HLB: trzy rozmiary obsługują cały zakres standardowych średnic. Poliester (PET) Temperatura pracy -50 C do +150 C, krótkotrwale +220 C Temperatura topienia +250 C Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø D Ø min. Ø max Kolor rolce Nr art. HLB15 15,0 5,0 21,0 Czarny (BK) 10 m HLB25 25,0 10,0 30,0 Czarny (BK) 10 m HLB35 35,0 18,0 54,0 Czarny (BK) 10 m Więcej informacji: 327

51 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny poliestrowy chroniący przed szumem wibracyjnym Helagaine HEGSAS Oplot ochronny Helagaine HEGSAS jest przede wszystkim stosowany w przemyśle samochodowym w miejscach, gdzie konieczne jest tłumienie szumów wibracyjnych. Znakomita redukcja szumów Wykonany z wytrzymałego poliestru Bardzo duża elastyczność Stopień spiętrzenia 3:1 Łatwiejszy montaż na przedmiotach o nieregularnych kształtach Bardzo duże pokrycie powierzchni Znakomita odporność na uszkodzenia mechaniczne, takie jak ścieranie Oplot ochronny Helagaine HEGSAS. Poliester (PET) Temperatura pracy -50 C do +150 C, krótkotrwale +200 C Temperatura topienia +250 C Klasa palności FMVSS-302 Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. HEGSAS04 2,0 8,0 Czarny (BK) 200 m HEGSAS06 4,0 11,0 Czarny (BK) 200 m HEGSAS09 6,0 16,0 Czarny (BK) 100 m HEGSAS12 8,0 20,0 Czarny (BK) 100 m HEGSAS15 10,0 24,0 Czarny (BK) 50 m HEGSAS20 13,0 30,0 Czarny (BK) 50 m HEGSAS30 20,0 40,0 Czarny (BK) 25 m HEGSAS40 30,0 50,0 Czarny (BK) 25 m Na życzenie dostępny jest kolor szary. Na zamówienie dostarczamy odcinki o określonej długości. 328 Więcej informacji:

52 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny meta-aramidowy Helagaine HEGMAN Oplot Helagaine HEGMAN zapewnia doskonałą ochronę mechaniczną w zastosowaniach obejmujących pracę w wysokich temperaturach i wszędzie tam, gdzie ważna jest ochrona przeciwpożarowa. Najczęściej stosuje się go w przemyśle lotniczym, zbrojeniowym, kolejowym i stoczniowym. Wykonanie z niepalnych włókien meta-aramidowych Bardzo duża elastyczność Duża rozciągliwość ułatwiająca montaż na długich odcinkach Optymalna ochrona mechaniczna zespołu przewodów Możliwość stosowania nawet w najtrudniejszych warunkach Wyśmienita odporność na ścieranie, płomień i wysokie temperatury Wysoka odporność na działanie promieniowania i cieczy Helagaine HEGMAN i HEGMANWO są dostępne w różnych rozmiarach. Poliaramid Poli(izoftalano-1,3-fenylodiamid) (NOMEX) Temperatura pracy +240 C Temperatura topienia Nie topi się / Zwęglenie powyżej +370 C Klasa palności UL94 V0 (tworzywo), UL224 VW1 Dopuszczenia DIN EN 6049 Jeden krok do sieci! Ø min. Ø max Kolor rolce Nr art. HEGMAN-02 1,0 2,0 Zielony (GN) 100 m HEGMAN-04 2,0 4,0 Zielony (GN) 100 m HEGMAN-06 4,0 8,0 Zielony (GN) 100 m HEGMAN-08 6,0 12,0 Zielony (GN) 50 m HEGMAN-10 8,0 16,0 Zielony (GN) 50 m HEGMAN-15 10,0 20,0 Zielony (GN) 50 m HEGMAN-20 12,0 24,0 Zielony (GN) 50 m HEGMAN-25 15,0 30,0 Zielony (GN) 50 m HEGMAN-30 20,0 40,0 Zielony (GN) 50 m Na zamówienie dostarczamy odcinki o określonej długości. NOMEX jestzastrzeżonym znakiem towarowym firmy DuPont. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 329

53 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny meta-aramidowy, odporny na działanie wody i oleju Helagaine HEGMANWO Oplot Helagaine HEGMANWO jest wyjątkowo odporny na działanie wody i olejów. Został zaprojektowane do zastosowań obejmujących ochronę mechaniczną przed wysokimi temperaturami, na przykład w przemyśle lotniczym, zbrojeniowym, kolejowym i stoczniowym. Wykonanie z niepalnych włókien meta-aramidowych Bardzo duża elastyczność Duża rozciągliwość ułatwiająca montaż na długich odcinkach Optymalna ochrona mechaniczna zespołu przewodów Możliwość stosowania nawet w najtrudniejszych warunkach Wyśmienita odporność na ścieranie, płomień i wysokie temperatury Wysoka odporność na działanie promieniowania i cieczy Nie przepuszcza wody i oleju Helagaine HEGMAN i HEGMANWO są dostępne w różnych rozmiarach. Poliaramid Poli(izoftalano-1,3-fenylodiamid) (NOMEX) Temperatura pracy -60 C do +240 C Temperatura topienia Nie topi się / Zwęglenie powyżej +370 C Klasa palności UL94 V0 (tworzywo), UL224 VW1 Dopuszczenia DIN EN 6049 Ø min. Ø max Kolor rolce Nr art. HEGMANWO-02 1,0 2,0 Zielony (GN) 100 m HEGMANWO-04 2,0 4,0 Zielony (GN) 100 m HEGMANWO-06 4,0 8,0 Zielony (GN) 100 m HEGMANWO-08 6,0 12,0 Zielony (GN) 50 m HEGMANWO-10 8,0 16,0 Zielony (GN) 50 m HEGMANWO-15 10,0 20,0 Zielony (GN) 50 m HEGMANWO-20 12,0 24,0 Zielony (GN) 50 m HEGMANWO-25 15,0 30,0 Zielony (GN) 50 m HEGMANWO-30 20,0 40,0 Zielony (GN) 50 m Na zamówienie dostarczamy odcinki o określonej długości. NOMEX jestzastrzeżonym znakiem towarowym firmy DuPont. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 330 Więcej informacji:

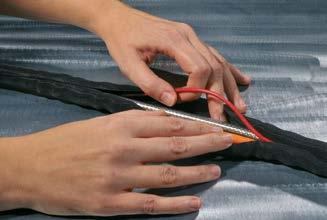

54 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny samozamykający Helagaine Twist-In Oplot Helagaine Twist-In stosuje się do wiązania i ochrony wstępnie ułożonych kabli przy budowie maszyn i urządzeń oraz w instalacjach elektrycznych i w przemyśle motoryzacyjnym. Praktyczne długości (2 i 5 m) pozwalają na wykorzystanie oplotów Helagaine Twist-In w domu i biurze. Samozamykający się oplot wykonany z wytrzymałego poliestru Bardzo dobra ochrona przed ścieraniem Doskonały przy prowadzeniu prac modernizacyjnych Prosty i szybki montaż oraz demontaż Wygodny dostęp do wiązki w przypadku prowadzenia czynności inspekcyjnych lub konserwacyjnych Film instruktażowy: Twist-In Helagaine Twist-In umożliwia szybki i prosty dostęp do wiązki przewodów w przypadku czynności inspekcyjnych, prac remontowych, czy montażu. Poliester (PET) Temperatura pracy -70 C do +125 C Temperatura topienia +255 C Klasa palności Dopuszczenia Samogasnący, FMVSS-302 UL-Recognized Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. Twist-In 05 4,0 5,0 Czarny (BK) 150 m Twist-In 08 5,0 8,0 Czarny (BK) 100 m Twist-In 13 10,0 13,0 Czarny (BK) 50 m Twist-In 19 16,0 19,0 Czarny (BK) 25 m Twist-In 25 19,0 25,0 Czarny (BK) 25 m Twist-In 29 25,0 29,0 Czarny (BK) 15 m Twist-In 32 29,0 32,0 Czarny (BK) 15 m Twist-In 38 32,0 38,0 Czarny (BK) 15 m Twist-In 50 38,0 50,0 Czarny (BK) 15 m Ø min. Ø max Kolor rolce Nr art. Twist-In 05 4,0 5,0 Czarny (BK) 5 m Twist-In 08 5,0 8,0 Czarny (BK) 5 m Twist-In 13 10,0 13,0 Czarny (BK) 5 m Twist-In 19 16,0 19,0 Czarny (BK) 2 m Twist-In 25 19,0 25,0 Czarny (BK) 2 m Twist-In 29 25,0 29,0 Czarny (BK) 2 m Twist-In 32 29,0 32,0 Czarny (BK) 2 m Twist-In 38 32,0 38,0 Czarny (BK) 2 m Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Więcej informacji: 331

55 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny samozamykający, uniepalniany Helagaine Twist-In-FR Oplot ochronny Helagaine Twist-In-FR jest stosowany wszędzie tam, gdzie ważna jest zwiększona ochrona przeciwpożarowa np. w pojazdach szynowych, przemyśle lotniczym i stoczniowym. Wykonanie z uniepalnianych włókien poliestrowych Doskonały przy prowadzeniu prac modernizacyjnych Prosty i szybki montaż oraz demontaż Wyśmienita odporność i płomień Wygodny dostęp do wiązki w przypadku prowadzenia czynności inspekcyjnych lub konserwacyjnych Helagaine Twist-In-FR posiada wplecione białe włókno identyfikacyjne. Poliester (PET) Temperatura pracy -50 C do +125 C Temperatura topienia +240 C Klasa palności Dopuszczenia UL94 V0, FMVSS-302 EN 45545: 2013, NF F , UL-Recognized Film instruktażowy: Twist-In Aby zapobiec strzępieniu, oplot można ciąć za pomocą narzędzia HSG0 do cięcia na gorąco, zob. str Ø min. Ø max Kolor rolce Nr art. Twist-In-FR 05 4,0 5,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 150 m Twist-In-FR 08 5,0 8,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 100 m Twist-In-FR 13 10,0 13,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 50 m Twist-In-FR 19 16,0 19,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 25 m Twist-In-FR 25 19,0 25,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 25 m Twist-In-FR 29 25,0 29,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 15 m Twist-In-FR 32 29,0 32,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 15 m Twist-In-FR 38 32,0 38,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 15 m Twist-In-FR 50 38,0 50,0 Czarny z białym włóknem identyfikacyjnym (BKIDWH) 15 m Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 332 Więcej informacji:

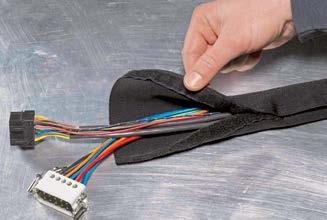

56 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny otwieralny, z rzepowym uszczelnieniem HELAHOOK Oplot HELAHOOK jest stosowany w przemyśle motoryzacyjnym i w pojazdach użyteczności publicznej, a także w urządzeniach przemysłowych i pojazdach szynowych. HELAHOOK stanowi idealne rozwiązanie wszędzie tam, gdzie istnieje konieczność wielokrotnego rozpinania, np. podczas organizacji imprez plenerowych. Otwieralna powłoka ochronna wykonana z poliestru Bardzo elastyczna; doskonale zaciska się wokół kabli Rzepowy system zamknięcia można wykorzystać podczas prac modernizacyjnych Wysoka odporność na ścieranie Osłona ochronna HELAHOOK umożliwia rozpięcie i ponowne użycie. Poliester (PET) Temperatura pracy -50 C do +150 C Klasa palności UL94 V2, FMVSS-302 Ø min. Ø max Kolor rolce Nr art. HELAHOOK10 3,0 15,0 Czarny (BK) 25 m HELAHOOK15 10,0 20,0 Czarny (BK) 25 m HELAHOOK20 15,0 30,0 Czarny (BK) 25 m HELAHOOK25 20,0 40,0 Czarny (BK) 25 m HELAHOOK30 25,0 50,0 Czarny (BK) 25 m Na zamówienie dostarczamy odcinki o określonej długości. Więcej informacji: 333

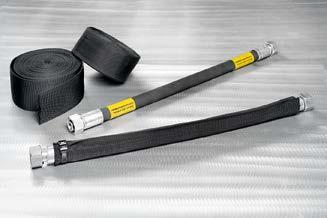

57 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny do zabezpieczenia przewodów hydraulicznych Helagaine HEGWS HEGWS jest ekstremalnie odpornym na rozerwanie oraz niezwykle trwałym oplotem ochronnym. Jest on stosowany np. do ochrony przewodów hydraulicznych, w celu zapobiegania wypadkom spowodowanym strumieniem oleju. Spełnia wymagania normy PN-EN ISO 3457 dotyczące środków ochronny personelu przed zagrożeniami związanymi z obsługą maszyn do robót ziemnych, a także normy PN-EN 1299 w zakresie drań mechanicznych i wtrząsów. Wyśmienita odporność na rozerwanie Bardzo dobra ochrona przed ścieraniem Optymalna ochrona przewodów hydraulicznych Minimalizacja ryzyka urazów wywołanych strumieniem oleju Zgodność z normą PN-EN ISO 3457 i PN-EN 1299 Oploty ochronne Helagaine HEGWS z poliamidu oferują doskonałą odporność na ścieranie. Poliamid 6 (PA6) Temperatura pracy -60 C do +125 C Temperatura topienia /- 10 C Klasa palności UL94 V2, FMVSS 302, Typ B Helagaine HEGWS: optymalna ochronna przewodów hydraulicznych. wewnętrzna (ID) Grubość ścianki (WT) Kolor rolce Nr art. HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m HEGWS ,10 Czarny (BK) 50 m Więcej informacji:

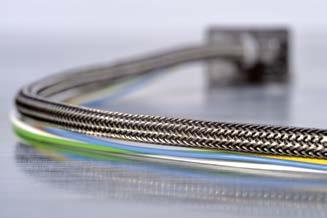

58 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny gwarantujący ochronę elektromagnetyczną Helagaine HEGEMIP Oplot ochronny Helagaine HEGEMIP służy do ochrony przewodów w urządzeniach o bardzo czułej elektronice, takich jak maszyny, urządzenia wojskowe i pojazdy. Doskonała ochrona elektromagnetyczna Wyjątkowo elastyczny, rozciągliwy i łatwy w użyciu Brak załamań lub pęknięć nawet w przypadku wygięcia pod ostrym kątem Doskonała ochrona przed ścieraniem Szczególnie przeznaczony do stosowania w ograniczonej przestrzeni lub w zastosowaniach ruchomych Jednorazowy przewód wewnętrzny chroni oplot przed zniekształceniem i ułatwia umieszczanie kabli Spełnia wymagania normy IEC CISPR25 w zakresie zakłóceń radiowych w pojazdach, łodziach i silnikach Oplot Helagaine HEGEMIP: właściwa ochrona przed promieniowaniem elektromagnetycznym. Poliester (bezhalogenowy), Miedź cynowana (TNCU) Temperatura pracy -40 C do +175 C, krótkotrwale +200 C Wymagania elektromagnetyczne Palność materiału 10 khz do 1 GHz zgodnie z CISPR25 (DIN VDE ) UL94 V2, FMVSS-302 Ø D Ø min. Ø max Kolor Waga rolce Nr art. HEGEMIP04 4,0 4,0 6,0 Kolor cyny i czarny (TCBK) 21,5 g/m 100 m HEGEMIP06 6,0 5,0 10,0 Kolor cyny i czarny (TCBK) 28,5 g/m 100 m HEGEMIP08 8,0 8,0 11,0 Kolor cyny i czarny (TCBK) 35,7 g/m 100 m HEGEMIP10 10,0 8,0 13,0 Kolor cyny i czarny (TCBK) 43,5 g/m 50 m HEGEMIP12 12,0 10,0 15,0 Kolor cyny i czarny (TCBK) 48,0 g/m 50 m HEGEMIP14 14,0 12,0 18,0 Kolor cyny i czarny (TCBK) 58,0 g/m 100 m HEGEMIP16 16,0 14,0 20,0 Kolor cyny i czarny (TCBK) 72,5 g/m 100 m HEGEMIP18 18,0 16,0 22,0 Kolor cyny i czarny (TCBK) 78,6 g/m 50 m HEGEMIP20 20,0 18,0 25,0 Kolor cyny i czarny (TCBK) 100,0 g/m 50 m Na zamówienie dostarczamy odcinki o określonej długości. Więcej informacji: 335

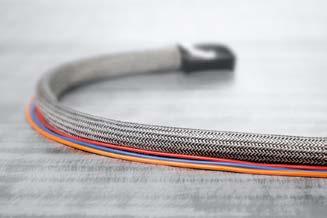

59 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny gwarantujący ochronę elektromagnetyczną i przeciwpożarową Helagaine HEGEMIPV0 Oplot ochronny Helagaine HEGEMIPV0 służy do ochrony przewodów w urządzeniach o czułej elektronice, w obszarach o zwiększonej ochronie przeciwpożarowej, np. w transporcie zbiorowym, lotnictwie, czy w przemyśle zbrojeniowym. Doskonała ochrona elektromagnetyczna Wyjątkowo elastyczna, rozciągliwa i łatwa w użyciu Brak załamań lub pęknięć nawet w przypadku wygięcia pod ostrym kątem Samogasnąca według normy UL94 V0 Doskonała ochrona przed ścieraniem Szczególnie przeznaczony do stosowania w ograniczonej przestrzeni lub w zastosowaniach ruchomych Jednorazowy przewód wewnętrzny chroni oplot przed zniekształceniem i ułatwia umieszczanie kabli Spełnia wymagania normy IEC CISPR25 w zakresie zakłóceń radiowych w pojazdach, łodziach i silnikach Oploty Helagaine HEGEMIPV0 do ochrony elektromagnetycznej w obszarach o podwyższonych wymaganiach przeciwpożarowych. Poliester (PBT), Miedź cynowana (TNCU) Temperatura pracy -40 C do +175 C, krótkotrwale +200 C Wymagania elektromagnetyczne Klasa palności 10 KHz do 1 GHz wg CISPR25 (DIN VDE ) UL94 V0, FMVSS-302 Ø D Ø min. Ø max Kolor Waga rolce Nr art. HEGEMIPV004 4,0 4,0 6,0 Kolor cyny i czarny (TCBK) 21,5 g/m 100 m HEGEMIPV006 6,0 5,0 10,0 Kolor cyny i czarny (TCBK) 28,5 g/m 100 m HEGEMIPV008 8,0 8,0 11,0 Kolor cyny i czarny (TCBK) 26,5 g/m 100 m HEGEMIPV010 10,0 8,0 13,0 Kolor cyny i czarny (TCBK) 43,5 g/m 50 m HEGEMIPV012 12,0 10,0 15,0 Kolor cyny i czarny (TCBK) 48,0 g/m 50 m HEGEMIPV014 14,0 12,0 18,0 Kolor cyny i czarny (TCBK) 58,0 g/m 100 m HEGEMIPV016 16,0 14,0 20,0 Kolor cyny i czarny (TCBK) 72,5 g/m 100 m HEGEMIPV018 18,0 16,0 22,0 Kolor cyny i czarny (TCBK) 78,6 g/m 50 m HEGEMIPV020 20,0 18,0 25,0 Kolor cyny i czarny (TCBK) 100,0 g/m 50 m Na zamówienie dostarczamy odcinki o określonej długości. 336 Więcej informacji:

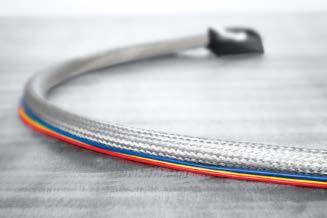

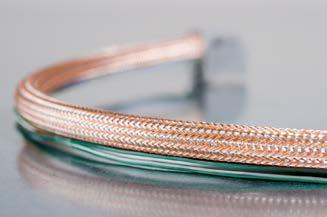

60 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów 3.6 Oplot ochronny gwarantujący ochronę elektromagnetyczną w samochodach hybrydowych Helagaine HEGEMIP-HY Oplot ochronny Helagaine HEGEMIP-HY zapewnia ochronę elektromagnetyczną w samochodach hybrydowych. Doskonała ochrona elektromagnetyczna Wyjątkowa elastyczność, rozciągliwość i prostota użycia Brak załamań lub pęknięć nawet w przypadku wygięcia pod ostrym kątem Doskonała ochrona przed ścieraniem Specjalny stop miedzi zapewniający wyższy stopień ochrony przed działaniem mgły solnej Szczególna przydatność do stosowania w ograniczonej przestrzeni lub w zastosowaniach ruchomych Jednorazowy przewód wewnętrzny chroniący oplot przed zniekształceniem i ułatwiający umieszczanie kabli Zgodność z wymaganiami normy IEC CISPR25 w zakresie zakłóceń radiowych w pojazdach, łodziach i silnikach Oplot ochronny HEGEMIP: ochrona EMI dla samochodów hybrydowych. Temperatura pracy -40 C do +150 C Wymagania elektromagnetyczne Klasa palności Poliester (PET), Miedź cynowana (TNCU) Od 10 khz do 1 GHz zgodnie z normą CISPR25 (DIN VDE ) UL94 V2, FMVSS-302 Ø D Ø min. Ø max Kolor Waga rolce Nr art. HEGEMIP-HY20 20,0 19,0 27,0 Srebrny (SR), Pomarańczowy (OG) 72 g/m 50 m HEGEMIP-HY30 30,0 25,0 35,0 Srebrny (SR), Pomarańczowy (OG) 101 g/m 50 m HEGEMIP-HY35 35,0 30,0 40,0 Srebrny (SR), Pomarańczowy (OG) 120 g/m 50 m HEGEMIP-HY40 40,0 30,0 50,0 Srebrny (SR), Pomarańczowy (OG) 180 g/m 50 m HEGEMIP-HY50 50,0 40,0 60,0 Srebrny (SR), Pomarańczowy (OG) 193 g/m 50 m Na zamówienie dostarczamy odcinki o określonej długości. Więcej informacji: 337

61 3.6 Systemy ochrony przewodów Oploty ochronne do zabezpieczenia przewodów Oplot ochronny gwarantujący ochronę elektromagnetyczną, do zastosowań w przemyśle obronnym Helagaine HEGEMIP-VG Oplot ochronny Helagaine HEGEMIP-VG zapewnia ochronę elektromagnetyczną i jest stosowany w przemyśle obronnym. Wysoka ochrona elektromagnetyczna Wysoka elastyczność i rozciągliwość; łatwość w użyciu Sprawdza się znakomicie tam, gdzie przestrzeń jest ograniczona, albo w zastosowaniach ruchomych Jednorazowy przewód wewnętrzny chroni oplot przed zniekształceniem i ułatwia umieszczanie kabli Wysoka odporność na ścieranie Dopuszczenie do użycia w przemyśle obronnym VG / Typ A Oplot HEGEMIP posiada aprobatę VG dla zastosowań obronnych. Miedź cynowana (TNCU) Temperatura pracy -65 C do +150 C Klasa palności UL94 V2, FMVSS-302 Dopuszczenia VG Ø D Ø min. Ø max Kolor Waga rolce Nr art. HEGEMIP-VG03 3,0 3,5 5,0 Metal (ML) 18,5 g/m 500 m HEGEMIP-VG04 4,0 4,5 7,0 Metal (ML) 30,0 g/m 500 m HEGEMIP-VG06 6,0 5,5 8,5 Metal (ML) 36,5 g/m 500 m HEGEMIP-VG07,5 7,5 7,5 13,5 Metal (ML) 71,0 g/m 500 m HEGEMIP-VG10 10,0 13,0 17,5 Metal (ML) 95,5 g/m 250 m HEGEMIP-VG12,5 12,5 15,0 19,5 Metal (ML) 100,0 g/m 200 m HEGEMIP-VG20 20,0 19,0 30,0 Metal (ML) 264,5 g/m 100 m Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 338 Więcej informacji:

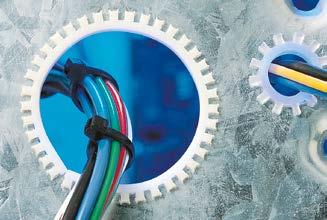

62 Systemy ochrony przewodów Osłona krawędzi 3.7 Osłona krawędzi otworów Profil osłonowy Flexiform służy do zabezpieczenia przewodów i kabli przy prowadzeniu przez otwory o ostrych krawędziach. Wysoka elastyczność Łatwy i dokładny montaż bez stosowania kleju Dopasowana osłona zabezpieczająca o estetycznym wyglądzie Znakomita odporność na ścieranie (dot. profilu osłonowego Flexiform G51N) Znakomita odporność na wysokie temperatury i działanie większości środków chemicznych (dot. profilu osłonowego Flexiform G51T) Optymalna ochrona przewodów i kabli przed ostrą krawędzią. Profil osłonowy Flexiform G51P z polietylenu Polietylen (PE) Temperatura pracy -30 C do +80 C Klasa palności UL94 HB Grubość blachy Szerokość (W) Szerokość (W2) Wysokość (H) Wysokość (H2) Symbol materiału Kolor opak. Nr art. G51PAA 0,4-0,9 2,3 0,9 2,7 1,8 PE Naturalny (NA) 25 m G51PA 0,4-1,3 3,9 1,5 4,3 2,7 PE Naturalny (NA) 25 m G51PB 1,3-2,1 4,6 2,4 4,3 2,7 PE Naturalny (NA) 25 m G51PC 2,1-3,3 5,7 3,5 4,3 2,7 PE Naturalny (NA) 25 m G51PD 3,3-4,8 8,4 5,1 6,2 4,3 PE Naturalny (NA) 25 m G51PE 4,8-6,5 9,9 6,7 6,4 4,5 PE Naturalny (NA) 25 m G51PF 6,5-8,1 11,4 8,3 6,8 4,8 PE Naturalny (NA) 25 m G51PG 8,1-9,7 13,2 10,1 6,8 4,8 PE Naturalny (NA) 25 m G51PH 9,7-12,9 16,4 13,2 6,8 4,8 PE Naturalny (NA) 25 m Osłona krawędzi Flexiform jest przeznaczona tylko do otworów wewnętrznych, np. otworów wierconych lub wytłoczonych w blasze. Więcej informacji: 339

63 3.7 Systemy ochrony przewodów Osłona krawędzi Osłona krawędzi otworów Profil osłonowy Flexiform G51N z poliamidu 6 Poliamid 6 (PA6) Temperatura pracy -60 C do +95 C Klasa palności UL94 HB Dopuszczenia NASM21266, NSA939510, PAN6480 Grubość blachy Szerokość (W) Szerokość (W2) Wysokość (H) Wysokość (H2) Symbol materiału Kolor opak. Nr art. G51NA 0,4-1,3 3,9 1,5 4,3 2,7 PA6 Naturalny (NA) 25 m G51NB 1,3-2,1 4,6 2,4 4,3 2,7 PA6 Naturalny (NA) 25 m G51NC 2,1-3,3 5,7 3,5 4,3 2,7 PA6 Naturalny (NA) 25 m G51ND 3,3-4,8 8,4 5,1 6,2 4,3 PA6 Naturalny (NA) 25 m G51NE 4,8-6,5 9,9 6,7 6,4 4,5 PA6 Naturalny (NA) 25 m G51NF 6,5-8,1 11,4 8,3 6,8 4,8 PA6 Naturalny (NA) 25 m G51NG 8,1-9,7 13,2 10,1 6,8 4,8 PA6 Naturalny (NA) 25 m G51NH 9,7-12,9 16,4 13,2 6,8 4,8 PA6 Naturalny (NA) 25 m Osłona krawędzi Flexiform jest przeznaczona tylko do otworów wewnętrznych, np. otworów wierconych lub wytłoczonych w blasze. NASM Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. Profil osłonowy Flexiform G51T PTFE Politetrafluoroetylen (PTFE) Temperatura pracy -60 C do +260 C, krótkotrwale +350 C Klasa palności UL94 V0 Dopuszczenia PAN6480 Grubość blachy Szerokość (W) Szerokość (W2) Wysokość (H) Wysokość (H2) Symbol materiału Kolor opak. Nr art. G51TA 0,4-1,3 3,9 1,5 4,3 2,7 PTFE Naturalny (NA) 3 m G51TB 1,3-2,1 4,6 2,4 4,3 2,7 PTFE Naturalny (NA) 3 m G51TC 2,1-3,3 5,7 3,5 4,3 2,7 PTFE Naturalny (NA) 3 m G51TD 3,3-4,8 8,4 5,1 6,2 4,3 PTFE Naturalny (NA) 3 m G51TE 4,8-6,5 9,9 6,7 6,4 4,5 PTFE Naturalny (NA) 3 m G51TF 6,5-8,1 11,4 8,3 6,8 4,8 PTFE Naturalny (NA) 3 m G51TG 8,1-9,7 13,2 10,1 6,8 4,8 PTFE Naturalny (NA) 3 m G51TH 9,7-12,9 16,4 13,2 6,8 4,8 PTFE Naturalny (NA) 3 m Osłona krawędzi Flexiform jest przeznaczona tylko do otworów wewnętrznych, np. otworów wierconych lub wytłoczonych w blasze. Szczegółowych informacji na temat norm i dopuszczeń szukaj w Załączniku. 340 Więcej informacji:

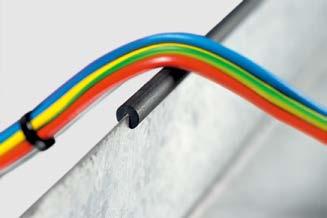

64 Systemy ochrony przewodów Osłona krawędzi 3.7 Ochrona krawędzi Profile ochronne EdgeGuard Można nimi także w elegancki sposób wykańczać panele sterujące. Duża elastyczność Prosty montaż Ochrona kabli przed ostrymi krawędziami EdgeGuard. Polichlorek winylu (PVC) Temperatura pracy -65 C do +105 C Klasa palności UL94 HB PS1 SM1 RA1 Szerokość (W) Szerokość (W2) Szerokość (W3) Szerokość (W4) Wysokość (H) Wysokość (H2) Kolor opak. Nr art. PS1 1,2 0, ,0 3,2 Czarny (BK) 75 m SM1 5,0 1,0 1,8 4,2 6,3 4,9 Czarny (BK) 75 m RA1 6,4 2, ,1 5,6 Czarny (BK) 75 m Więcej informacji: 341

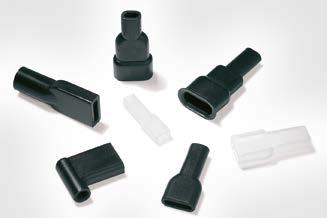

65 3.8 Systemy ochrony przewodów Tulejki, przelotki, odgiętki Kapturki ochronne Ochronne kapturki zaciskowe i kapturki kątowe zostały zaprojektowane z myślą o ochronie i odizolowaniu tulei złączy płaskich. Mają szerokie zastosowanie m.in. w elektronice samochodowej. Skuteczna ochrona przed rozbryzgami wody Elastyczne i łatwe w montażu Wysoka odporność na działanie środków chemicznych i wpływ środowiska roboczego Kapturki ochronne proste i kątowe w różnych rozmiarach. Polichlorek winylu uniepalniany Polietylen (PE) (PVC-FR) Polichlorek winylu (PVC) Temperatura pracy -10 C do +70 C -30 C do +60 C Twardość Shore A nom ±5 70±5 Klasa palności UL94 HB UL94 V0 UL94 HB HV4819 HV4820 Rysunek Symbol materiału Kolor Nr art. PVC-FR Czarny (BK) PVC-FR Naturalny (NA) PVC Czarny (BK) PVC Naturalny (NA) HV4823 PVC Czarny (BK) PVC Naturalny (NA) HV4825 PVC Naturalny (NA) OP4827 PE Naturalny (NA) OP4828 PE Naturalny (NA) Więcej informacji:

66 Systemy ochrony przewodów Tulejki, przelotki, odgiętki 3.8 Kapturki ochronne HV4819 HV ,3 4,25 10,5 7,5 HV4823 4,5 10,25 HV4825 9,5 0,8 3,5 6,75 2,2 7,5 3,5 6,2 5,2 2,8 OP ,5 OP4828 3,4 2,5 10,5 8,5 HV4821 3,3 5,3 4,5 HV4821 Rysunek Symbol materiału Kolor Nr art. PVC-FR Czarny (BK) PVC-FR Naturalny (NA) Więcej informacji: 343

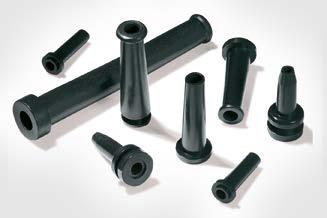

67 3.8 Systemy ochrony przewodów Tulejki, przelotki, odgiętki Odgiętki wzmacniające Odgiętki przeważnie stosuje się w celu zabezpieczenia kabli i przewodów prowadzonych przez otwory w obudowach. Prowadzenie kabli bez załamań i uszkodzeń Redukcja naprężeń Elastyczne i łatwe w montażu Wysoka odporność na działanie środków chemicznych i wpływ środowiska roboczego Ochrona przewodów przed zbytnim zaginaniem. Polichlorek winylu uniepalniany (PVC-FR) Temperatura pracy -30 C do +60 C Twardość Shore A 56±5 Klasa palności UL94 V0 Rysunek Kolor Nr art. Biały (WH) HV2101 Czarny (BK) Szary (GY) HV2101A Czarny (BK) HV2103 Czarny (BK) HV2104 Czarny (BK) HV2107 Czarny (BK) HV2206 Czarny (BK) HV2209 Czarny (BK) HV2210 Czarny (BK) HV2213 Czarny (BK) HV2228 Czarny (BK) Więcej informacji:

68 Systemy ochrony przewodów Tulejki, przelotki, odgiętki 3.8 Odgiętki wzmacniające 2, ,5 13, ,6 5,5 11 HV HV ,5 9 7,5 1,5 6 2,3 8,8 13 5,5 5,3 9,5 13 7,5 6,5 7,8 HV2101A 35 HV ,, ,5 3 4,5 6,5 13,,, HV HV , ,5 7 4,5 3 4,5 6, ,5 5,5 HV ,5 HV , ,6 5,5 11 HV , HV Więcej informacji: 345

69 3.8 Systemy ochrony przewodów Tulejki, przelotki, odgiętki Odgiętki odciążające Odgiętki odciążające są stosowane jako zabezpieczenie kabli i przewodów przed zerwaniem. Chronią je także przed złamaniem przy przechodzeniu przez otwory w obudowach. Redukcja naprężeń Elastyczne i łatwe w montażu Wysoka odporność na działanie środków chemicznych i wpływ środowiska roboczego Odgiętki odciążające zabezpieczają przewód zarówno przed zginaniem, jak też przed wyrywaniem z urządzenia. Polichlorek winylu uniepalniany (PVC-FR) Temperatura pracy -30 C do +60 C Twardość Shore A 56±5 63±5 Klasa palności UL94 V0 UL94 HB Elastyczny polichlorek winylu (PVC), bezkadmowy Rysunek Ø zew. OD Ø zew. OD2 Ø zew. OD3 Ø D Ø D2 Symbol materiału Kolor Nr art. H125 9,0 6,0-4,0 3,5 PVC Czarny (BK) H126 9,0 6,0-5,0 4,5 PVC Czarny (BK) ,0 6,0-5,0 4,5 PVC Szary (GY) H321 8,5 7,0 8,5 6,0 5,5 PVC-FR Czarny (BK) H3A 9,0 5,0 8,0 4,5 3,0 PVC-FR Czarny (BK) H PVC-FR Czarny (BK) H119 7,0 4,5 6,5 4,5 3,0 PVC-FR Czarny (BK) H120 8,0 6,0 8,0 4,5 3,0 PVC-FR Czarny (BK) H121 11,0 8,5-8,0 7,0 PVC-FR Czarny (BK) Więcej informacji:

70 Systemy ochrony przewodów Tulejki, przelotki, odgiętki 3.8 Odgiętki odciążające 4 2 8, ,5 H125/H , H ,5 6, H120/H , ,5 1, H ,8 4, ,5 14 H ,5 1,5 6 7 H ,5 H3A/A3B Więcej informacji: 347

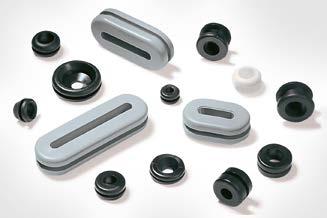

71 3.8 Systemy ochrony przewodów Tulejki, przelotki, odgiętki Przelotki Przelotki stosuje się do zabezpieczania przewodów i kabli prowadzonych przez różne otwory. Przelotki firmy HellermannTyton gwarantują doskonałą ochronę mechaniczną. Ochrona kabli przed ostrymi krawędziami Redukcja naprężeń Elastyczne i łatwe w montażu Wysoka odporność na działanie środków chemicznych i wpływ środowiska roboczego Przelotki do ochrony krawędzi. Polichlorek winylu uniepalniany (PVC-FR) Temperatura pracy -30 C do +60 C Polichlorek winylu (PVC) Twardość Shore A 56±5 70±5 Klasa palności UL94 V0 UL94 HB HV1101 HV1201 do HV1218 HV1301 do HV1305 HV1401 HV1402 HV1502 HV1606 do HV1608 HV1606 do HV1608 HV1606 do HV Więcej informacji:

72 Systemy ochrony przewodów Tulejki, przelotki, odgiętki 3.8 Przelotki Rysunek Ø max Ø otworu mocującego (FH) Ø D Wysokość (H) Wysokość (H2) Symbol materiału Kolor Nr art. HV ,5 19,0 12,0 10,0 1,6 PVC-FR Czarny (BK) HV1212 9,0 6,0 4,0 7,0 1,0 PVC-FR Czarny (BK) HV1201 9,5 6,4 4,0 5,6 1,6 PVC-FR Czarny (BK) HV1201B 9,5 6,4 4,0 6,5 2,5 PVC-FR Czarny (BK) HV ,0 8,0 6,0 5,0 1,0 PVC-FR Czarny (BK) HV ,0 9,0 4,0 5,5 1,5 PVC-FR Czarny (BK) HV ,0 9,5 8,0 8,0 1,5 PVC-FR Czarny (BK) HV ,0 10,0 6,0 6,4 1,5 PVC-FR Czarny (BK) HV ,0 10,0 6,0 9,0 4,0 PVC-FR Czarny (BK) HV ,5 8,0 5,0 6,5 1,5 PVC-FR Czarny (BK) HV ,0 9,0 6,0 10,5 2,0 PVC-FR Czarny (BK) HV ,5 12,0 10,0 6,8 2,0 PVC-FR Czarny (BK) HV ,5 12,0 10,0 8,8 4,0 PVC-FR Czarny (BK) HV ,5 12,0 10,0 10,8 6,0 PVC-FR Czarny (BK) HV ,5 13,5 10,0 8,7 4,0 PVC-FR Czarny (BK) HV ,9 11,0 8,0 6,4 1,6 PVC-FR Czarny (BK) HV ,9 11,0 8,0 7,0 1,0 PVC-FR Czarny (BK) HV ,9 11,0 8,0 9,0 3,0 PVC-FR Czarny (BK) HV ,9 11,0 8,0 10,8 6,0 PVC-FR Czarny (BK) HV ,0 18,0 14,0 7,0 3,0 PVC-FR Biały (WH) ,0 18,0 14,0 7,0 3,0 PVC-FR Czarny (BK) HV ,9 9,5 5,0 4,8 0,8 PVC-FR Czarny (BK) HV ,0 18,5 6,0 7,0 2,0 PVC-FR Czarny (BK) HV ,5 8,0 6,5 8,0 1,5 PVC Czarny (BK) HV ,0 25,0 17,0 11,0 3,0 PVC-FR Szary (GY) HV ,0 37,0 29,0 11,0 3,0 PVC-FR Szary (GY) HV ,0 52,0 44,0 11,0 3,0 PVC-FR Szary (GY) Więcej informacji: 349

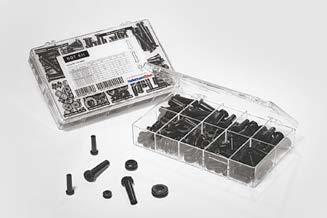

73 3.8 Systemy ochrony przewodów Tulejki, przelotki, odgiętki Zestaw materiałów osłaniających krawędzie Zestaw HOT Kit Praktyczny zestaw odgiętek przeznaczony do prac konstrukcyjnych, naprawczych i domowych. Elastyczne i łatwe w montażu Wysoka odporność na działanie środków chemicznych i wpływ środowiska roboczego Mały, ale praktyczny - zestaw odgiętek HOT. 2,5 9 9,5 13 5,5 7 1,6 5,6 HV ,4 HV1201 2,3 8,8 17,5 13 7,5 6,5 7,8 2 6,8 10 HV HV ,5 8, ,5 5,5 8,0 HV ,5 HV1208 Opis produktu Typ Ilość produktów w zestawie Nr art. Strona Zestaw materiałów osłaniających krawędzie HOT Kit HV Odgiętki wzmacniające HV HV HV Przelotki HV HV Więcej informacji:

74 HelaGuard: Elastyczne rury i złącza Więcej informacji na temat pełnej gamy HelaGuard rur i złączek z tworzyw sztucznych i metalu można znaleźć w naszym nowym katalogu HelaGuard. Zamów teraz twój katalog HelaGuard!
