1 Informacje techniczne Nomenklatura systemu HelaGuard z metalu Przykłady: SC40 PCSB12-SM-M20 PCS20 LTS32-90FMC-M32 SC PCSB PCS LTS SM FMC -M20 -M32 i rozmiar FM SM FF FMC Gwint zewnętrzny stały Gwint zewnętrzny obrotowy Gwint wewnętrzny stały Złącze dociskowe, gwint zewnętrzny stały SMC Złącze dociskowe, gwint zewnętrzny obrotowy PC Tuleja wejściowa EI Tuleja końcowa SCG Prosta dławica kabla PCS-PCS Łącznik dociskowy Rura 90 Złącze kątowe Złącze kątowe 45 rury lub osprzętu SC SSC PCS Rura ze stali galwanizowanej & osprzęt Rura ze stali nierdzewnej & osprzęt Rura ze stali galwanizowanej z powłoką z PVC & osprzęt NCS Rura ze stali galwanizowanej z powłoką z PA6 LFHCS Rura ze stali galwanizowanej z powłoką z PO LTS Rura ze stali galwanizowanej z powłoką wodoszczelną z PVC & osprzęt LTSH Rura ze stali galwanizowanej z powłoką wodoszczelną z TPR LTSUL Rura ze stali galwanizowanej z powłoką wodoszczelną z PVC, cert. UL PCSB Rura ze stali galwanizowanej z powłoką z PVC i oplotem ze stali galwanizowanej & osprzęt SCSB Rura ze stali galwanizowanej z oplotem ze stali galwanizowanej & osprzęt PSRSC Osprzęt metalowy do elastycznej rury z PVC, wzmacnianej spiralą, gładkiej wew. i zew. 320

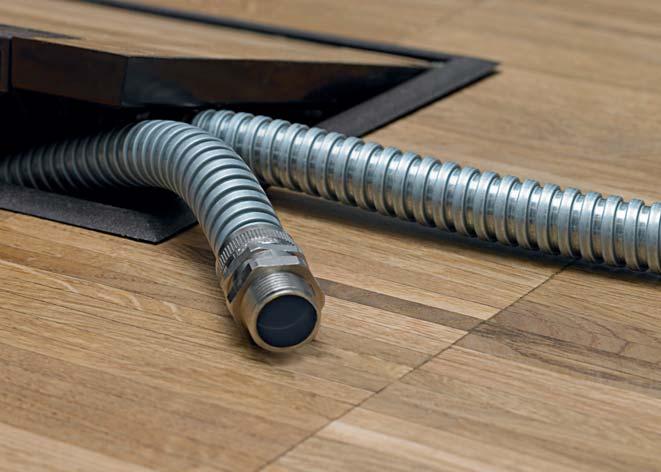

2 Metalowe rury osłonowe SC Rura ze stali galwanizowanej Elastyczna, stalowa rura osłonowa ogólnego stosowania. Wyśmienita odporność na zgniecenia Wyśmienita odporność na rozciąganie Wyśmienita odporność na uderzenia Duża elastyczność Zastosowanie Przeznaczone do ochrony mechanicznej. Stosowane do prowadzenia przewodów w instalacjach podpodłogowych w biurach i centrach przetwarzania danych, jak również do ochrony przewodów hydraulicznych i pneumatycznych. Rura osłonowa ze stali ocynkowanej galwanicznie HelaGuard SC. Materiał Temperatura pracy Stal ocynkowana galwanicznie (GS) -100 C do +300 C zew. wew. Promień gięcia Masa (g/m) w rolce (m) Kolor SC - odcinki standardowe SC ,0 6, Metalowy (ML) SC ,0 10, Metalowy (ML) SC ,0 13, Metalowy (ML) SC ,5 16, Metalowy (ML) SC ,0 21, Metalowy (ML) SC ,0 28, Metalowy (ML) SC ,5 37, Metalowy (ML) SC ,0 48, Metalowy (ML) SC - odcinki 10 m SC ,0 6, Metalowy (ML) SC ,0 10, Metalowy (ML) SC ,0 13, Metalowy (ML) SC ,5 16, Metalowy (ML) SC ,0 21, Metalowy (ML) SC ,0 28, Metalowy (ML) SC ,5 37, Metalowy (ML) SC ,0 48, Metalowy (ML) SC ,5 57, Metalowy (ML) SC ,0 70, Metalowy (ML) Rolki o innej długości dostępne na zamówienie. 321

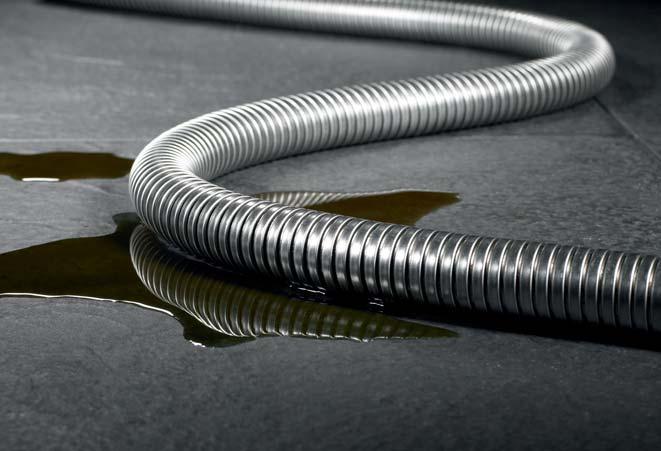

3 Metalowe rury osłonowe SSC Rura ze stali nierdzewnej Elastyczna, stalowa rura osłonowa, odporna na korozję. Wyśmienita odporność na zgniecenia Wyśmienita odporność na rozciąganie Wyśmienita odporność na uderzenia Duża elastyczność Wyśmienita odporność na korozję Zastosowanie Do ochrony mechanicznej przewodów czujnikowych, przewodów elektrycznych, hydraulicznych i pneumatycznych w urządzeniach pracujących w środowisku szczególnie agresywnym. Rura osłonowa ze stali nierdzewnej, kwasoodpornej HelaGuard SCC oferuje wyśmienitą ochronę mechaniczną w środowisku korozyjnym. Materiał Stal kwasoodporna typu (SS316) Temperatura pracy -100 C do +400 C zew. wew. Promień gięcia Masa (g/m) w rolce (m) Kolor SSC ,0 6, Metalowy (ML) SSC ,0 10, Metalowy (ML) SSC ,0 13, Metalowy (ML) SSC ,5 16, Metalowy (ML) SSC ,0 21, Metalowy (ML) SSC ,0 28, Metalowy (ML) SSC ,5 37, Metalowy (ML) SSC ,0 48, Metalowy (ML) Rolki o innej długości dostępne na zamówienie. 322

4 Osprzęt końcowy do rur metalowych SC-FM Złącze proste z nieobrotowym Złącze końcowe proste wykonane z niklowanego mosiądzu z gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP40. Złącze dwuczęściowe z gwintem zewnętrznym PG SC10-FM-M12 10 M SC10-FM-PG7 10 PG SC12-FM-M16 12 M SC12-FM-PG7 12 PG SC12-FM-PG9 12 PG SC16-FM-M16 16 M SC16-FM-M20 16 M SC16-FM-PG11 16 PG SC20-FM-M20 20 M SC20-FM-PG16 20 PG SC25-FM-M25 25 M SC25-FM-PG21 25 PG SC32-FM-M32 32 M SC32-FM-PG29 32 PG SC40-FM-M40 40 M SC40-FM-PG36 40 PG SC50-FM-M50 50 M SC50-FM-PG42 50 PG SC50-FM-PG48 50 PG SC63-FM-M63 63 M SC75-FM-M75 75 M75 1 Złącze końcowe proste HelaGuard SC-FM Złącze proste z nieobrotowym. Materiał Mosiądz niklowany (NPB) Temperatura pracy -100 C do +300 C SSC-FM Złącze proste z nieobrotowym Złącze końcowe proste wykonane ze stali nierdzewnej, kwasoodpornej (SS316) z. Spełnia wymagania szczelności do poziomu IP40. Złącze dwuczęściowe z gwintem zewnętrznym SSC10-FM-M12 10 M SSC12-FM-M16 12 M SSC16-FM-M16 16 M SSC20-FM-M20 20 M SSC25-FM-M25 25 M SSC32-FM-M32 32 M SSC40-FM-M40 40 M SSC50-FM-M50 50 M50 1 Złącze końcowe proste HelaGuard SSC-FM z nieobrotowym. Materiał Stal kwasoodporna typu (SS316) Temperatura pracy -100 C do +400 C 323

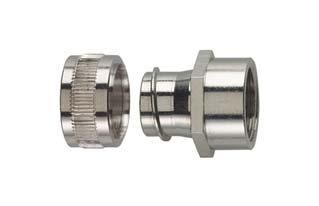

5 Osprzęt końcowy do rur metalowych SC-SM Złącze proste z obrotowym Złącze końcowe proste wykonane z niklowanego mosiądzu z obrotowym gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP40. Złącze dwuczęściowe Obrotowy gwint zewnętrzny na głównej części złącza PG SC10-SM-M12 10 M SC10-SM-PG7 10 PG SC12-SM-M16 12 M SC12-SM-PG9 12 PG SC16-SM-M16 16 M SC16-SM-M20 16 M SC16-SM-PG11 16 PG SC20-SM-M20 20 M SC20-SM-PG13 20 PG13, SC20-SM-PG16 20 PG SC25-SM-M25 25 M SC25-SM-PG21 25 PG SC32-SM-M32 32 M SC32-SM-PG29 32 PG SC40-SM-M40 40 M SC40-SM-PG36 40 PG SC50-SM-M50 50 M SC50-SM-PG42 50 PG SC63-SM-M63 63 M63 1 Złącze końcowe proste HelaGuard SC-SM z obrotowym. Materiał Mosiądz niklowany (NPB) Temperatura pracy -100 C do +300 C SSC-SM Złącze proste z obrotowym Złącze końcowe proste wykonane ze stali nierdzewnej, kwasoodpornej (SS316), z obrotowym. Spełnia wymagania szczelności do poziomu IP40. Złącze dwuczęściowe Obrotowy gwint zewnętrzny na głównej części złącza SSC10-SM-M12 10 M SSC12-SM-M16 12 M SSC16-SM-M16 16 M SSC20-SM-M20 20 M SSC25-SM-M25 25 M SSC32-SM-M32 32 M32 1 Złącze końcowe proste HelaGuard SSC-SM z obrotowym. Materiał Stal kwasoodporna typu (SS316) Temperatura pracy -100 C do +400 C 324
