Oplot Helagaine HEGP. -50 C do +150 C, krótkotrwale do +220 C Temperatura topienia +250 C Palność materiału UL94 V2, FMVSS-302.

Transkrypt

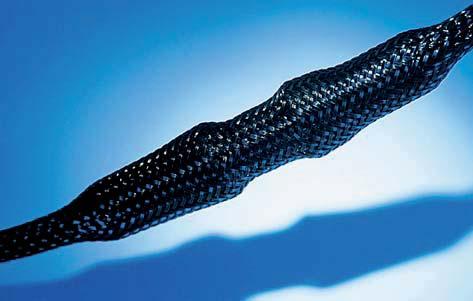

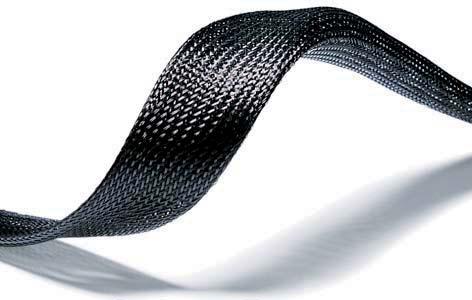

1 Standardowe oploty ochronne o dużej gęstości Helagaine HEGP Oploty Helagaine HEGP oferują elastyczną, wysoce odporną na przecięcia i prostą w montażu ochronę przewodów. Specjalna plecionka zwiększa średnicę w momencie ściśnięcia (spięrzenia), a po rozciągnięciu wraca do nominalnej średnicy. HEGP posiada bardzo dużą gęstość plecenia (81%) i zapewnia wysoki poziom pokrycia powierzchni, przy jednoczesnym zachowaniu dużego stopnia spiętrzenia. W celu zapewnienia optymalnego dopasowania, oploty HEGP dostarczane są w 13 rozmiarach obsługujących średnice od 1 do 66 mm. Oplot Helagaine HEGP. Oploty Helagaine HEGP są używane w branży samochodowej i budowy maszyn i urządzeń. Są one także używane do ochrony przewodów przed kontaktem z elementami o wysokiej temperaturze. HEGP spełnia wymagania normy DIN i dzięki temu może być używany w zastosowaniach kolejowych. Temperatura pracy Poliester (PET) Czarny (BK) -50 C do +150 C, krótkotrwale do +220 C Temperatura topienia +250 C Palność materiału UL94 V2, FMVSS-302 Certyfikaty/ DIN Dopuszczenia termicznego HSG0 do cięcia na gorąco. Więcej Ilość w rolce HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP HEGP szary (GY) dostępny na zamówienie. 384

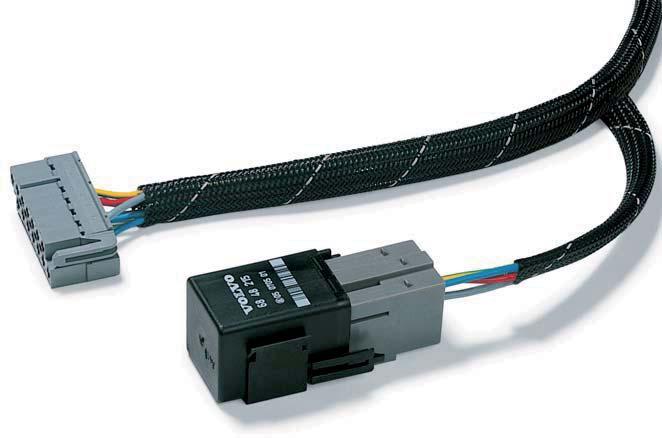

2 3.14 Standardowe oploty ochronne o stopniu rozciągania 3:1 Helagaine HEGPX Oploty HEGPX są idealnym rozwiązaniem tam, gdzie ważny jest wysoki stopień spiętrzenia albo łatwiejszy montaż na nieregularnych kształtach, a jednocześnie akceptowalny jest mniejszy stopień pokrycia powierzchni. Posiadają one mniejszą gęstość plecenia (75%), ale za to oferują większy stopień spiętrzenia wynoszący 3:1, przez co tylko 7 rozmiarów zapewnia obsługę średnic od 3 do 70 mm. Oploty Helagaine HEGPX oferują elastyczną, wysoce odporną na przecięcia i prostą w montażu ochronę przewodów. Spełniają także wymagania normy DIN Oplot składający się ze splecionych nitek zwiększa średnicę w momencie spiętrzenia (ściśnięcia wzdłużnego), a po odpuszczeniu siły wraca do nominalnej średnicy. Oploty Helagaine HEGPX są używane głównie tam, gdzie istotny jest większy stopień spiętrzenia. HEGPX stosuje się zazwyczaj w branżach samochodowej, kolejowej i maszynowej oraz przy budowie małych urządzeń elektrycznych jako ochrona mechaniczna wiązki. Są one także używane do ochrony przewodów przed kontaktem z elementami o wysokiej temperaturze. Oplot Helagaine HEGPX. Temperatura pracy Poliester (PET) Czarny (BK) -50 C do +150 C, krótkotrwale do +220 C Temperatura topienia +250 C Palność materiału UL94 V2, FMVSS-302 Certyfikaty/ UL, DIN Dopuszczenia termicznego HSG0 do cięcia na gorąco. Więcej HEGPX HEGPX HEGPX HEGPX HEGPX HEGPX HEGPX szary (GY) dostępny na zamówienie. Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 385

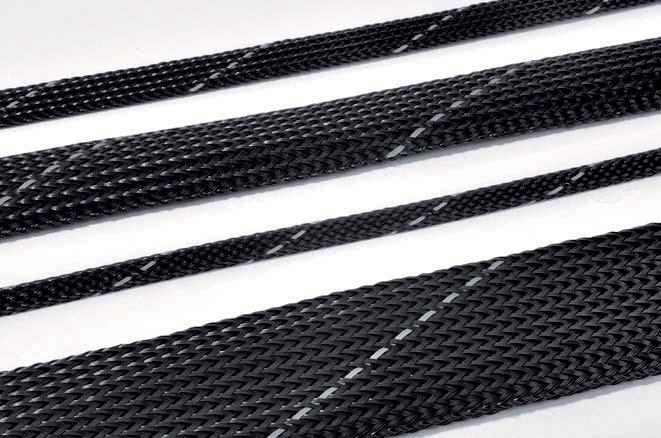

3 Standardowe oploty ochronne o dużej gęstości, klasa UL94V0 Helagaine HEGPV0 Dzięki dodatkom uniepalniającym, oploty Helagaine HEGPV0 posiadają właściwości samogasnące zgodne z normą UL94 V0. Oploty te powinny być stosowane wszędzie tam, gdzie ważna jest ochrona przeciwpożarowa. Specjalna struktura oplotu poliestrowego powstrzymuje brud i wilgoć przed przedostawaniem się do wewnątrz. Oploty Helagaine HEGPV0 są także odporne na kwasy. Oploty HEGPV0 są stosowane wszędzie tam, gdzie ważna jest wysoka ochrona przeciwpożarowa np. przy budowie maszyn i urządzeń, w robotyce, czy urządzeniach automatyki. Oploty HEGPV0 są stosowane w pojazdach szynowych, ponieważ zostały pozytywnie przetestowany zgodnie z normami DIN i NF F Oplot Helagaine HEGPV0. Temperatura pracy Poliester (PBT) Czarny z białym włóknem identyfikacyjnym (BKIDWH) -50 C do +150 C, krótkotrwale do +200 C Temperatura topienia +225 C Palność materiału UL94 V0, FMVSS-302 Certyfikaty/ Dopuszczenia NF F , DIN termicznego HSG0 do cięcia na gorąco. Więcej HEGPV HEGPV HEGPV HEGPV HEGPV HEGPV HEGPV HEGPV HEGPV HEGPV szary (GY) dostępny na zamówienie. 386

4 3.14 Standardowe oploty ochronne o stopniu rozciągania 3:1, klasa UL94V0 Helagaine HEGPV0X Helagaine HEGPV0X charakteryzuje się dużym stopniem spiętrzenia 3:1, przez co bardzo dobrze układa się na kablach oraz na nieregularnych kształtach. Dzięki specjalnym dodatkom uniepalniającym, oplot ten posiada właściwości samogasnące zgodne z normą UL94 w klasie V0. Dodatkowo HEGPV0X posiada dopuszczenie UL i jest stosowany wszędzie tam, gdzie ważna jest ochrona przeciwpożarowa. Specjalna struktura oplotu poliestrowego powstrzymuje brud i wilgoć przed przedostawaniem się do wewnątrz. Oploty Helagaine HEGPV0X są także odporne na kwasy. Oplot Helagaine HEGPV0X. Helagaine HEGPV0X są stosowane szczególnie w obszarach o podwyższonej ochronie przeciwpożarowej i tam gdzie ważny jest duży stopień spiętrzenia oplotu. Helagaine HEGPV0X oferuje wyśmienitą ochronę przewodów w budowie maszyn, robotów i urządzeń automatyki. Helagaine HEGPV0X zostały pozytywnie przetestowane według norm DIN i NF F i mogą być stosowane w wielu aplikacjach kolejowych. Poliester (PBT) Czarny z białym włóknem identyfikacyjnym (GYIDWH) Temperatura pracy -70 C do +150 C Temperatura topienia +225 C Palność materiału Certyfikaty/ Dopuszczenia UL94 V0, FMVSS-302 UL, NF F , DIN termicznego HSG0 do cięcia na gorąco. Więcej HEGPV0X HEGPV0X HEGPV0X HEGPV0X HEGPV0X HEGPV0X HEGPV0X HEGPV0X HEGPV0X szary (GY) dostępny na zamówienie. Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 387

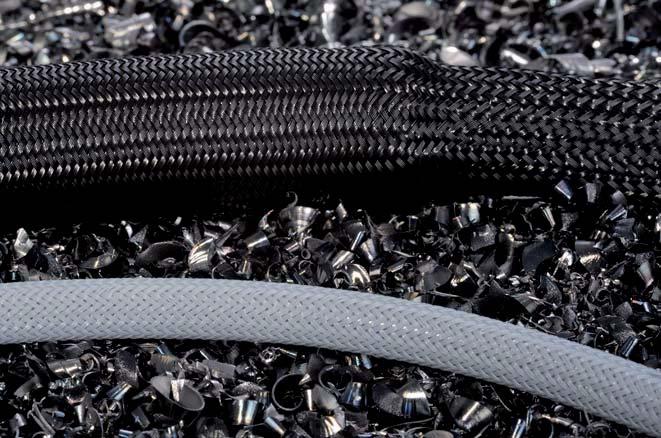

5 o wyśmienitej odporności na ścieranie Helagaine HEGPA66 Oplot HEGPA66 jest wykonany z włókna poliamidowego, którego średnica jest większa średnio o 10% od włókna poliestrowego. W związku z tym zapewnia on większą odporność mechaniczną. Pomimo swojej wytrzymałości Helagaine HEGPA66 może być łatwo aplikowany także na elementach o bardzo nieregularnych kształtach. Helagaine HEGPA66 jest stosowany zarówno przy budowie pojazdów mechanicznych jak też maszyn i urządzeń produkcyjnych. Oplot ochronny Helagaine HEGPA66 jest wykonany z poliamidu 6.6 i oferuje wyśmienitą odporność na ścieranie. Temperatura pracy Poliamid 6.6 (PA66) Czarny (BK) -60 C do +150 C, krótkotrwale +200 C Temperatura topienia +255 C Palność materiału UL94 V2, FMVSS-302 Certyfikaty/ Dopuszczenia DIN , NF F termicznego HSG0 do cięcia na gorąco. Więcej HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA HEGPA szary (GY) dostępny na zamówienie. 388

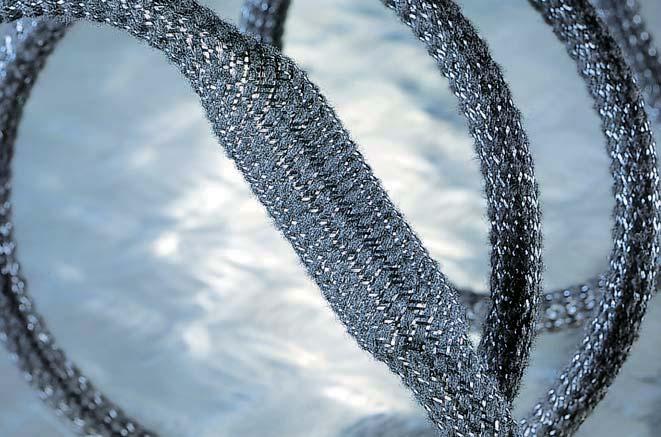

6 3.14 tłumiące szumy wibracyjne Helagaine HEGSAS Helagaine HEGSAS posiada włókna poliestrowe o specjalnej strukturze, które tłumią dźwięki powstające podczas wibracji. Dzięki wyśmienitemu pokryciu powierzchni oraz wysokiej odporności na ścieranie, HEGSAS idealnie nadaje się do ochrony mechanicznej przewodów elektrycznych. Helagaine HEGSAS może być rozciągany do 3 krotności swojej średnicy nominalnej, przez co także łatwo dopasowuje się do nieregularnych kształtów. Helagaine HEGSAS jest przede wszystkim stosowany w przemyśle samochodowym do ochrony wiązek elektrycznych w miejscach gdzie konieczne jest tłumienie szumów wibracyjnych. Dzięki specjalnej strukturze włókien Helagaine HEGSAS bardzo efektywnie tłumi szumy wibracyjne. Temperatura pracy Palność materiału Poliester (PET) Czarny (BK) -50 C do +150 C, krótkotrwale do +200 C FMVSS-302 termicznego HSG0 do cięcia na gorąco. Więcej HEGSAS HEGSAS HEGSAS HEGSAS HEGSAS HEGSAS HEGSAS HEGSAS szary (GY) dostępny na zamówienie. 389

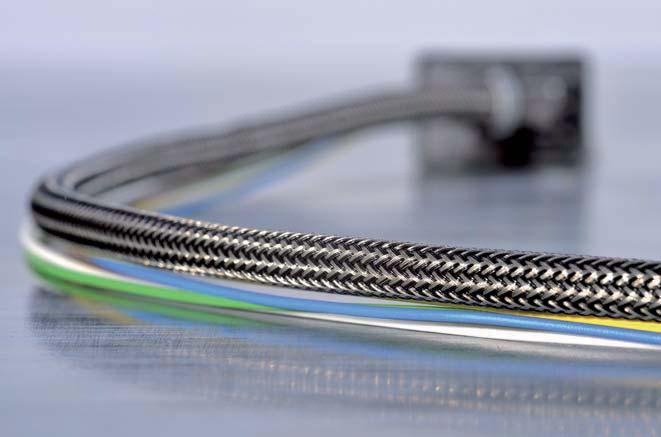

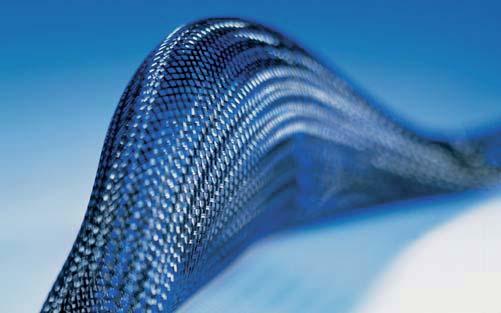

7 Oploty do ochrony elektromagnetycznej Helagaine HEGEMIP Oploty Helagaine HEGEMIP składają się z plecionki z drutów miedzianych, ocynowanych i nici poliestrowych. Zapewnia to zarówno bardzo dobrą ochronę elektromagnetyczną jak i mechaniczną. Opatentowany mix materiałów oferuje bardzo dobrą wytrzymałość na przecieranie zarówno od wewnątrz jak i od zewnątrz. Dzięki temu oplot jest też elastyczny i w odróżnieniu od tanich rozwiązań, samodzielnie powraca do swojej średnicy nominalnej zapewniając perfekcyjną ochronę o stałych parametrach. Włókna miedziane są chronione przez włókna poliestrowe. Dzięki temu unika się pękania i łamania metalu, nawet przy gięciu pod kątem 90. te umożliwiają zastosowanie HEGEMIP w instalacjach ruchomych i o ograniczonej przestrzeni. Oploty spełniają wymagania międzynarodowej normy w zakresie ochrony elektromagnetycznej CISPR25 (10 khz do 1 GHz). Oplot jest dostarczany z wewnętrzną rurką ochronną, która zabezpiecza go w trakcie transportu i ułatwia aplikacje na przewodzie. Oploty Helagaine HEGEMIP służą zazwyczaj do ochrony przewodów w urządzeniach o bardzo czułej elektronice, jak również w maszynach elektrycznych, urządzeniach radiowych i elementach samochodowych sterowanych elektronicznie. Oploty Helagaine HEGEMIP są zrobione z ocynowanych drutów miedzianych i nici poliestrowych. Poliester (PET) / Miedź (CU) cyny i czarny (TCBK) Temperatura pracy -40 C do +175 C, krótkotrwale do +200 C Palność materiału Wymagania elektromagnetyczne UL94 V2, FMVSS KHz do 1 GHz wg CISPR25 (DIN VDE ) Ø D Masa (g/m) HEGEMIP , , HEGEMIP , HEGEMIP , , HEGEMIP , HEGEMIP , HEGEMIP , HEGEMIP , HEGEMIP , HEGEMIP ,0 390

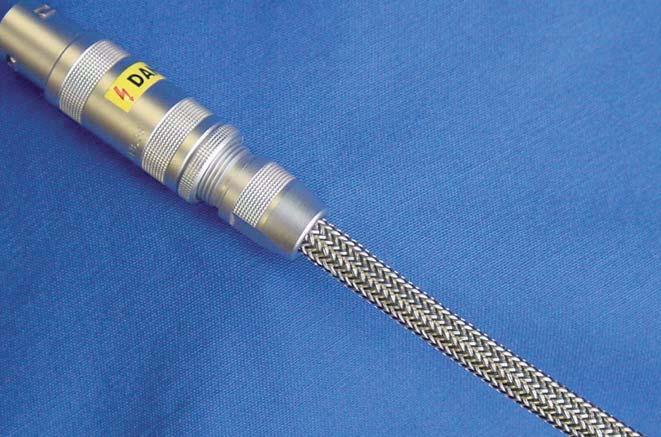

8 3.14 Oploty do ochrony elektromagnetycznej, klasa UL94V0 Helagaine HEGEMIPV0 Oplot Helagaine HEGEMIV0 składa się z opatentowanej mieszanki drutów miedzianych, ocynowanych i nici poliestrowych. Dzięki temu jest on elastyczny i samodzielnie powraca do swojej średnicy nominalnej. Właściwość ta umożliwia zastosowanie w instalacjach ruchomych, a jednocześnie zapewnia stałą gęstość oplotu i zachowanie pierwotnych właściwości tłumienia. Oplot jest dostarczany z wewnętrzną rurką ochronną, która zabezpiecza go w trakcie transportu i ułatwia aplikacje na przewodzie. Wyśmienite właściwości tłumienia, elastyczność i wysoka odporność na uszkodzenia mechaniczne sprawdzają się znakomicie w warunkach przemysłowych. Oplot HEGEMIPV0 spełnia wymagania stawiane przez międzynarodową normę CISPR25 (10 khz do 1 GHz) w zakresie ochrony elektromagnetycznej. HEGEMIPV0 jest samogasnący zgodnie z UL94 V0, dlatego jest szczególnie zalecany do obszarów o podwyższonej ochronie przeciwpożarowej. Helagaine HEGEMIPV0 służą zazwyczaj do ochrony przewodów w urządzeniach o bardzo czułej elektronice, w obszarach o podwyższonej ochronie przeciwpożarowej, jak np. w pojazdach szynowych, lotnictwie, czy w przemyśle zbrojeniowym. Oploty Helagaine HEGEMIPV0 są zrobione z ocynowanych drutów miedzianych i nici poliestrowych. Poliester (PBT) / Miedź (CU) cyny i czarny (TCBK) Temperatura pracy -40 C do +175 C, krótkotrwale do +200 C Palność materiału UL94 V0, FMVSS-302 Wymagania elektromagnetyczne 10 KHz do 1 GHz wg CISPR25 (DIN VDE ) Nr art. Typ Ø D Masa (g/m) HEGEMIPV , , HEGEMIPV , HEGEMIPV , , HEGEMIPV , HEGEMIPV , HEGEMIPV , HEGEMIPV , HEGEMIPV , HEGEMIPV ,0 391

9 o obniżonej wadze Helagaine HEGPL Helagaine HEGPL jest bardzo lekkim, elastycznym i odpornym na przetarcie oplotem ochronnym wykonanym z włókien poliestrowych o mniejszej gęstości plecenia. Zapewnia dobrą ochronę mechaniczną i jest odporny na wpływy agresywnych związków chemicznych. Dzięki bardzo dużemu stopniowi spiętrzenia powyżej 3:1, HEGPL może być trudu aplikowany na elementy o dużej nieregularności kształtów i przekrojów. Oplot ochronny Helagaine HEGPL. Helagaine HEGPL jest standardowo używany w przemyśle samochodowym do ochrony wiązek elektrycznych w przedziałach silnikowych, w przestrzeniach podpodłogowych i wewnątrz kabiny. Temperatura pracy Poliester (PET) Czarny (BK) -50 C do +150 C, krótkotrwale do +220 C Temperatura topienia +250 C Palność materiału UL94 V2, FMVSS 302 Typ B termicznego HSG0 do cięcia na gorąco. Więcej HEGPL HEGPL HEGPL HEGPL HEGPL HEGPL HEGPL szary (GY) dostępny na zamówienie. 392

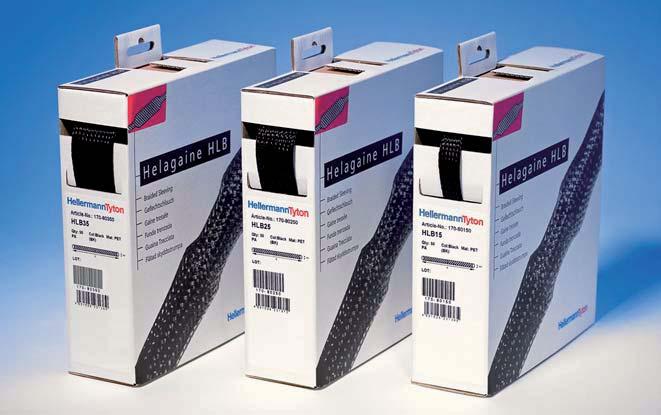

10 3.14 Standardowe oploty ochronne w małym opakowaniu Helagaine HLB Oplot poliestrowy Helagaine HLB posiada stopień rozciągania 3:1. Dzięki temu przy pomocy oplotów o trzech rozmiarach można obsłużyć wiązki o średnicy od 5 do 54 mm. Duży stopień rozciągania pomaga także przy aplikacji na elementy o dużych różnicach średnic, np. przy osłonie przewodu wraz ze złączem. Oploty są dostarczane w rolkach 10 m umieszczonych w praktycznych pudełkach z możliwością bezpośredniego odwijania, bez otwierania pudełka. Pudełko chroni przed zabrudzeniami i jest łatwe do magazynowania. Helagaine HLB: trzy rozmiary obsługują cały zakres standardowych średnic. Oplot stosuje się do związania i do zabezpieczenia przewodów przed uszkodzeniami mechanicznymi. Pudełka z oplotem nawiniętym na rolkę są bardzo przydatne przy zastosowaniach warsztatowych, zarówno profesjonalnych, jak i domowych. Elastyczny, sprężysty i dostępny w małych ilościach. termicznego HSG0 do cięcia na gorąco. Więcej Temperatura pracy Temperatura topienia Poliester (PET) Czarny (BK) -50 C do +150 C, krótkotrwale do +220 C +250 C Ø D HLB HLB HLB

11 z NOMEX Helagaine HEGMAN Helagaine HEGMANWO Helagaine HEGMAN i HEGMANWO są niepalnymi, odpornymi na wysoką temperaturę oplotami ochronnymi wykonanymi z włókien meta-aramidowych (NOMEX ). Wysoka rozciągliwość pozwala na łatwy montaż także na długich odcinkach oraz na wiązkach zaopatrzonych w złącza. Oploty Helagaine HEGMAN i HEGMANWO oferują wyśmienitą ochronę mechaniczną wiązek elektrycznych w szczególnie trudnych warunkach. Przewody są znakomicie chronione przed uszkodzeniami, płomieniem i wysokimi temperaturami. Oploty Helagaine HEGMANWO posiadają dodatkowo specjalnie zaimpregnowane włókna chroniące przed przedostawaniem się wody i oleju. Helagaine HEGMAN i HEGMANWO zostały specjalnie opracowane do obszarów o wysokiej temperaturze, gdzie konieczna jest ochrona mechaniczna. Oploty te przeznaczone są szczególnie do zastosowań w przemyśle kosmicznym, lotniczym, zbrojeniowym, kolejowym oraz stoczniowym. Helagaine HEGMAN i HEGMANWO są dostępne w różnych rozmiarach. NOMEX (Meta-Aramid) Zielony (GN) Temperatura pracy +240 C Temperatura topienia Nie topi się / Zwęglenie powyżej +370 C Palność materiału UL94 V0 (tworzywo), UL224 VW1 Oznaczenie wg EN6049 Masa (g/m) HEGMAN-02 EN , HEGMAN-04 EN , HEGMAN-06 EN , HEGMAN-08 EN , HEGMAN-10 EN , HEGMAN-15 EN , HEGMAN-20 EN , HEGMAN-25 EN , HEGMAN-30 EN ,0 50 Oznaczenie wg EN6049 Masa (g/m) HEGMANWO-02 EN , HEGMANWO-04 EN , HEGMANWO-06 EN , HEGMANWO-08 EN , HEGMANWO-10 EN , HEGMANWO-15 EN , HEGMANWO-20 EN , HEGMANWO-25 EN , HEGMANWO-30 EN ,0 50 NOMEX jest zastrzeżoną marką firmy DuPont. 394

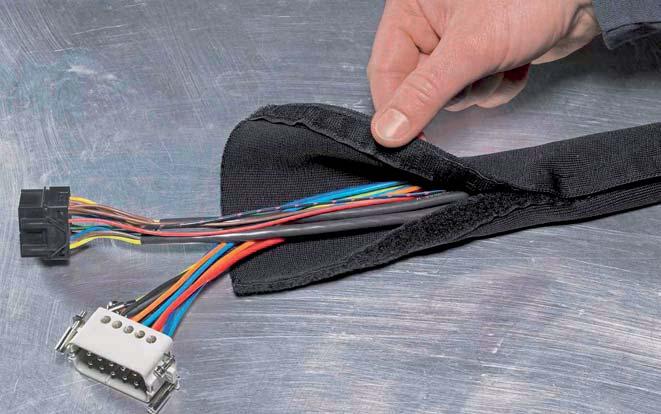

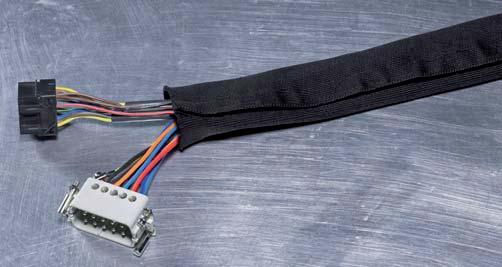

12 Osłony tkaninowe 3.14 Otwieralna osłona ochronna HELAHOOK HELAHOOK jest lekką, odporną na ścieranie i otwieralną osłoną ochronną. Dzięki swojemu rzepowemu systemowi zamknięcia, HELAHOOK może być użyta do osłony przewodów i rur, które są już zamontowane i zaadaptowana do bardzo nieregularnych kształtów. Umożliwia szybki i wygodny dostęp do osłoniętych elementów i może być używana wielokrotnie. Dlatego też może być stosowana jako alternatywa do oplotów ochronnych i rur karbowanych w wielu standardowych aplikacjach. HELAHOOK posiada dobre właściwości palnościowe. Jest ona zgodna z normą NF F (klasa F1 dla emisji dymu i gazów toksycznych) i spełnia wymagania normy UL94 V2. Osłona ochronna HELAHOOK umożliwia rozpięcie i ponowne użycie. Osłona HELAHOOK jest stosowana w przemyśle maszynowym, oraz w zastosowaniach elektrotechnicznych w przemyśle stoczniowym, lotniczym i przy budowie pojazdów szynowych. HELAHOOK jest używana także w przemyśle samochodowym i przy budowie pojazdów użyteczności publicznej. Jest to idealne rozwiązanie wszędzie tam, gdzie istnieje konieczność rozpinania osłony. HELAHOOK zapewnia wyśmienitą ochronę przed ścieraniem. Poliester (PET) Czarny (BK) Temperatura pracy -50 C do +150 C Palność materiału UL94 V2, FMVSS-302 Certyfikaty/ NF F Dopuszczenia HELAHOOK HELAHOOK HELAHOOK HELAHOOK HELAHOOK

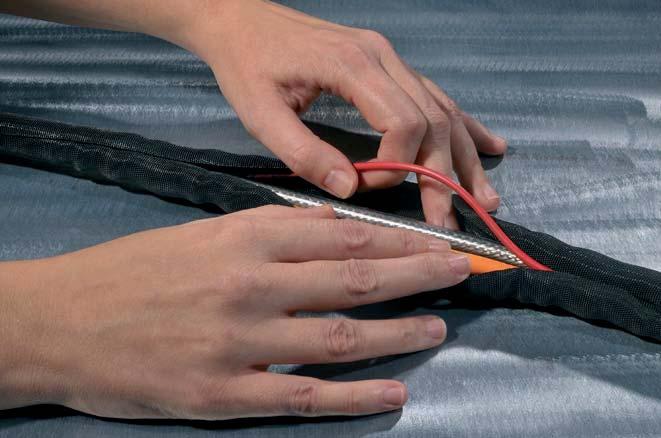

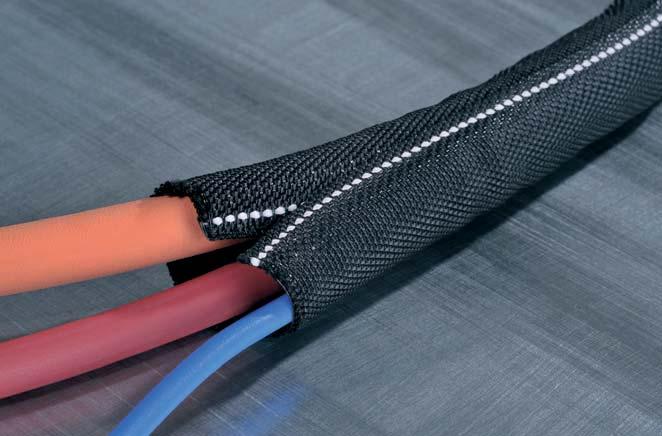

13 Osłony tkaninowe Samozamykające oploty ochronne Helagaine Twist-In Helagaine Twist-In jest samozamykającym się oplotem ochronnym wykonanym z włókien poliestrowych. Właściwość samozawijania pozwala na prosty, szybki montaż oraz demontaż oplotu, także na podłączonych przewodach i elementach elektrycznych. Helagaine Twist-In umożliwia również w dowolnym momencie na łatwy i wygodny dostęp do wiązki przewodów w przypadku czynności inspekcyjnych, prac remontowych, czy montażu. Helagaine Twist-In, przy pomocy niewielkiej liczby rozmiarów pokrywa szeroki zakres zastosowań i średnic chronionych elementów. Helagaine Twist-In umożliwia w dowolnym momencie na szybki i prosty dostęp do wiązki przewodów w przypadku czynności inspekcyjnych, prac remontowych, czy montażu. Helagaine Twist-In stosuje się przy budowie maszyn i urządzeń oraz w elektronice i elektrotechnice. Poliester (PET) Czarny (BK) Temperatura pracy -70 C do +125 C Temperatura topienia +255 C Palność materiału FMVSS-302, Samogasnący termicznego HSG0 do cięcia na gorąco. Więcej Masa (g/m) Twist-In 05 PET , Twist-In 08 PET , Twist-In 13 PET , Twist-In 19 PET , Twist-In 25 PET , Twist-In 29 PET , Twist-In 32 PET , Twist-In 38 PET ,

14 Osłony tkaninowe 3.14 Samozamykające oploty ochronne, uniepalniane Helagaine Twist-In-FR Helagaine Twist-In-FR jest samozamykającym się i samogasnącym oplotem ochronnym wykonanym z uniepalnianych włókien poliestrowych. Dzięki temu, że spełnia wymagania normy UL94 w klasie V0, może być stosowany w obszarach o podwyższonej ochronie ppoż. Właściwość samozawijania pozwala na prosty, szybki montaż oraz demontaż oplotu, także na podłączonych przewodach i elementach elektrycznych. Helagaine Twist-In umożliwia też w dowolnym momencie na łatwy i wygodny dostęp do wiązki przewodów w przypadku czynności inspekcyjnych, prac remontowych, czy montażu. Helagaine Twist-In-FR ze względu na wykonanie zgodne z UL94 V0 może być stosowane w obszarach o szczególnej ochronie ppoż. jak na przykład w lotnictwie, przy budowie pojazdów szynowych oraz w przemyśle stoczniowym. Helagaine Twist-In-FR posiada wplecione białe włókno identyfikacyjne. Poliester (PET) Czarny z białym włóknem identyfikacyjnym (GYIDWH) Temperatura pracy -50 C do +125 C Temperatura topienia +240 C Palność materiału Certyfikaty/ Dopuszczenia FMVSS-302, Samogasnący NF F termicznego HSG0 do cięcia na gorąco. Więcej Masa (g/m) Twist-In-FR 05 PET , Twist-In-FR 08 PET , Twist-In-FR 13 PET , Twist-In-FR 19 PET , Twist-In-FR 25 PET , Twist-In-FR 29 PET , Twist-In-FR 32 PET , Twist-In-FR 38 PET , Twist-In-FR 50 PET ,

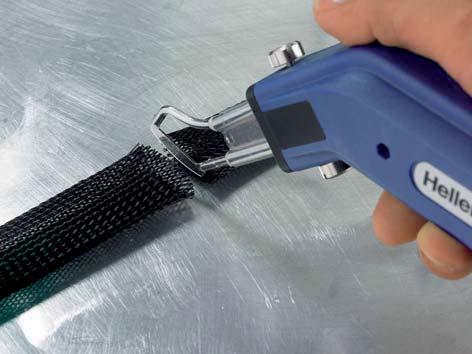

15 Nóż termiczny HSG0 Nóż termiczny HSG0 jest lekkim, wytrzymałym i poręcznym narzędziem do cięcia tkanin syntetycznych, takich jak np. oploty. Rozgrzewa się bardzo szybko po naciśnięciu przycisku i przecina oplot w przeciągu sekundy. Podczas cięcia osobne włókna oplotu są zgrzewane razem co zapobiega późniejszemu samoistnemu rozplataniu się. Cięcie przy pomocy HSG0 zapobiega rozplataniu się oplotów. Waga (kg) HSG0 1,15 Niebieski (BU) Zastrzeżone prawo do ewentualnych zmian 398
