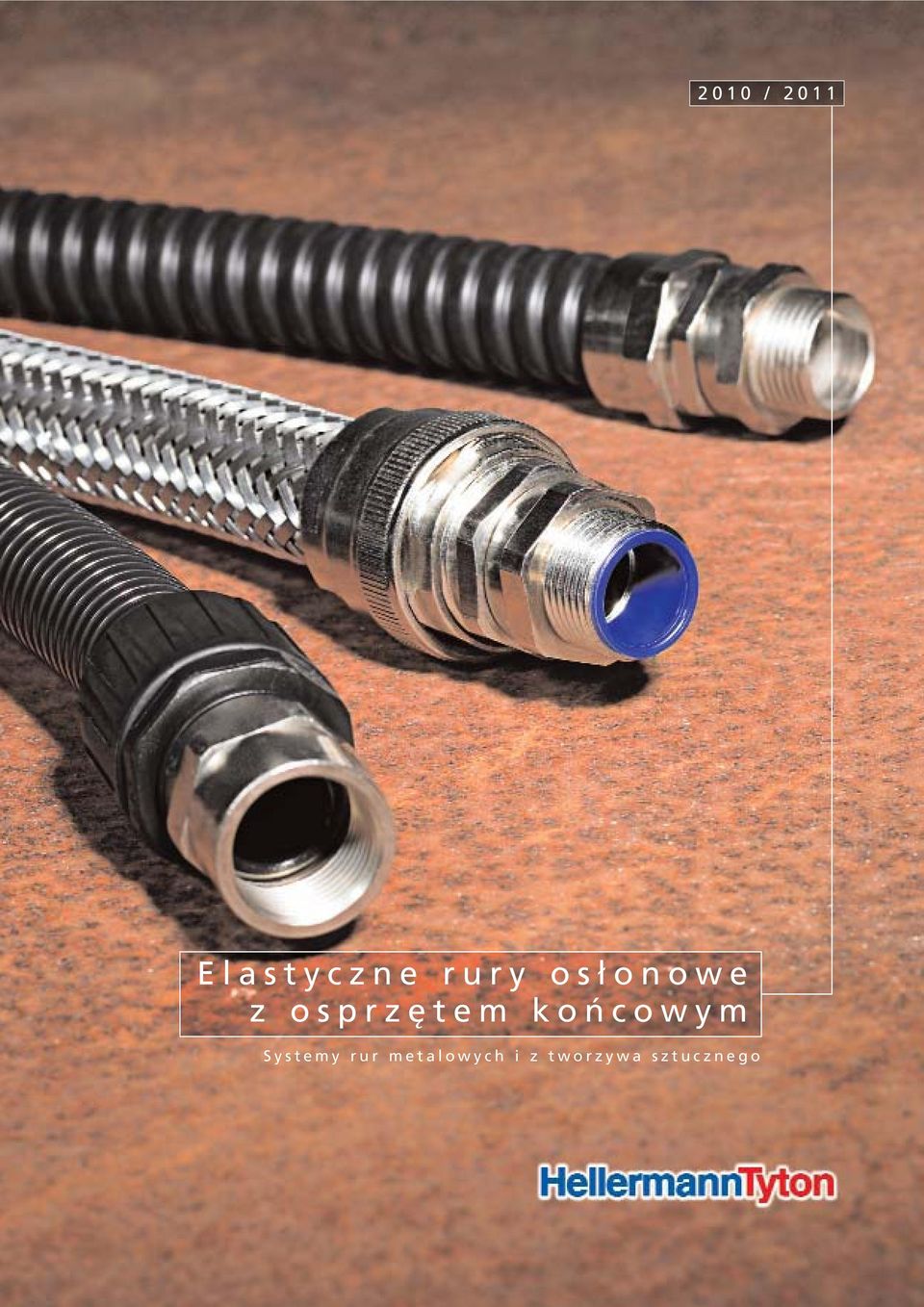

1 2010 / 2011 Elastyczne rury osłonowe z osprzętem końcowym Systemy rur metalowych i z tworzywa sztucznego

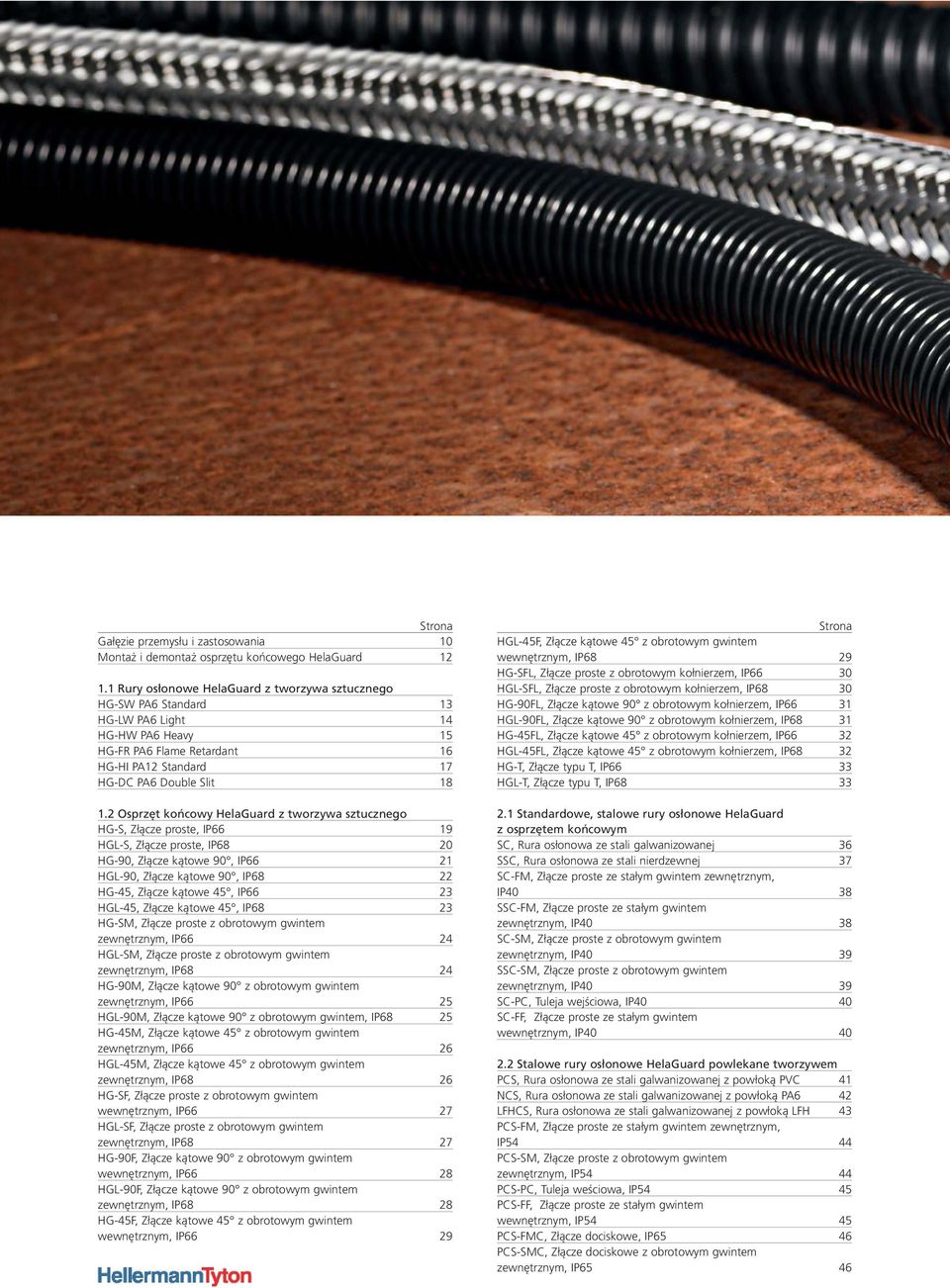

2 Strona Gałęzie przemysłu i zastosowania 10 Montaż i demontaż osprzętu końcowego HelaGuard Rury osłonowe HelaGuard z tworzywa sztucznego HG-SW PA6 Standard 13 HG-LW PA6 Light 14 HG-HW PA6 Heavy 15 HG-FR PA6 Flame Retardant 16 HG-HI PA12 Standard 17 HG-DC PA6 Double Slit Osprzęt końcowy HelaGuard z tworzywa sztucznego HG-S, Złącze proste, IP66 19 HGL-S, Złącze proste, IP68 20 HG-90, Złącze kątowe 90, IP66 21 HGL-90, Złącze kątowe 90, IP68 22 HG-45, Złącze kątowe 45, IP66 23 HGL-45, Złącze kątowe 45, IP68 23 HG-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP66 24 HGL-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP68 24 HG-90M, Złącze kątowe 90 z obrotowym gwintem zewnętrznym, IP66 25 HGL-90M, Złącze kątowe 90 z obrotowym gwintem, IP68 25 HG-45M, Złącze kątowe 45 z obrotowym gwintem zewnętrznym, IP66 26 HGL-45M, Złącze kątowe 45 z obrotowym gwintem zewnętrznym, IP68 26 HG-SF, Złącze proste z obrotowym gwintem wewnętrznym, IP66 27 HGL-SF, Złącze proste z obrotowym gwintem zewnętrznym, IP68 27 HG-90F, Złącze kątowe 90 z obrotowym gwintem wewnętrznym, IP66 28 HGL-90F, Złącze kątowe 90 z obrotowym gwintem zewnętrznym, IP68 28 HG-45F, Złącze kątowe 45 z obrotowym gwintem wewnętrznym, IP66 29 Strona HGL-45F, Złącze kątowe 45 z obrotowym gwintem wewnętrznym, IP68 29 HG-SFL, Złącze proste z obrotowym kołnierzem, IP66 30 HGL-SFL, Złącze proste z obrotowym kołnierzem, IP68 30 HG-90FL, Złącze kątowe 90 z obrotowym kołnierzem, IP66 31 HGL-90FL, Złącze kątowe 90 z obrotowym kołnierzem, IP68 31 HG-45FL, Złącze kątowe 45 z obrotowym kołnierzem, IP66 32 HGL-45FL, Złącze kątowe 45 z obrotowym kołnierzem, IP68 32 HG-T, Złącze typu T, IP66 33 HGL-T, Złącze typu T, IP Standardowe, stalowe rury osłonowe HelaGuard z osprzętem końcowym SC, Rura osłonowa ze stali galwanizowanej 36 SSC, Rura osłonowa ze stali nierdzewnej 37 SC-FM, Złącze proste ze stałym gwintem zewnętrznym, IP40 38 SSC-FM, Złącze proste ze stałym gwintem zewnętrznym, IP40 38 SC-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP40 39 SSC-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP40 39 SC-PC, Tuleja wejściowa, IP40 40 SC-FF, Złącze proste ze stałym gwintem wewnętrznym, IP Stalowe rury osłonowe HelaGuard powlekane tworzywem PCS, Rura osłonowa ze stali galwanizowanej z powłoką PVC 41 NCS, Rura osłonowa ze stali galwanizowanej z powłoką PA6 42 LFHCS, Rura osłonowa ze stali galwanizowanej z powłoką LFH 43 PCS-FM, Złącze proste ze stałym gwintem zewnętrznym, IP54 44 PCS-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP54 44 PCS-PC, Tuleja weściowa, IP54 45 PCS-FF, Złącze proste ze stałym gwintem wewnętrznym, IP54 45 PCS-FMC, Złącze dociskowe, IP65 46 PCS-SMC, Złącze dociskowe z obrotowym gwintem zewnętrznym, IP65 46

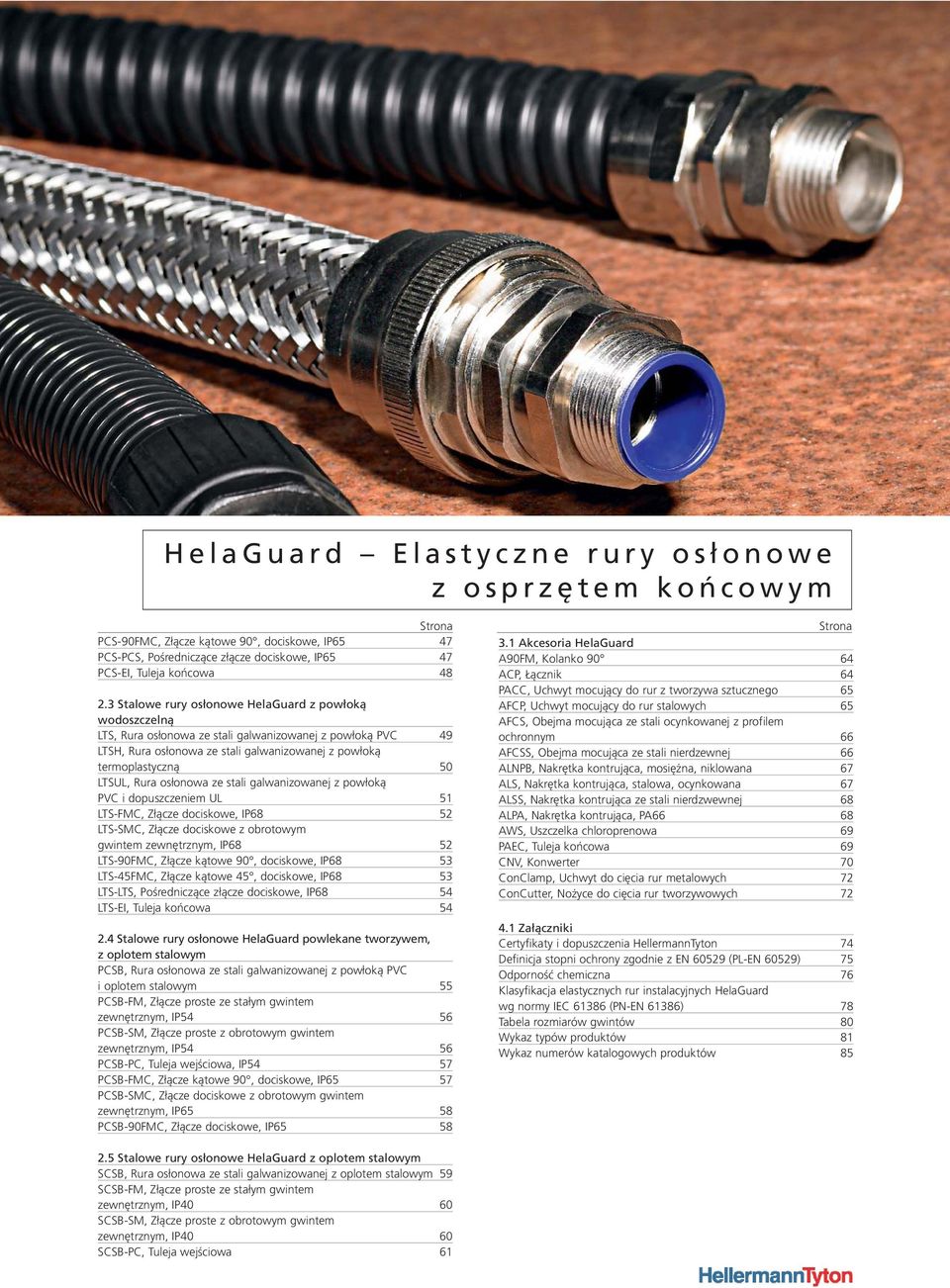

3 HelaGuard Elastyczne rury osłonowe z osprzętem końcowym Strona PCS-90FMC, Złącze kątowe 90, dociskowe, IP65 47 PCS-PCS, Pośredniczące złącze dociskowe, IP65 47 PCS-EI, Tuleja końcowa Stalowe rury osłonowe HelaGuard z powłoką wodoszczelną LTS, Rura osłonowa ze stali galwanizowanej z powłoką PVC 49 LTSH, Rura osłonowa ze stali galwanizowanej z powłoką termoplastyczną 50 LTSUL, Rura osłonowa ze stali galwanizowanej z powłoką PVC i dopuszczeniem UL 51 LTS-FMC, Złącze dociskowe, IP68 52 LTS-SMC, Złącze dociskowe z obrotowym gwintem zewnętrznym, IP68 52 LTS-90FMC, Złącze kątowe 90, dociskowe, IP68 53 LTS-45FMC, Złącze kątowe 45, dociskowe, IP68 53 LTS-LTS, Pośredniczące złącze dociskowe, IP68 54 LTS-EI, Tuleja końcowa Stalowe rury osłonowe HelaGuard powlekane tworzywem, z oplotem stalowym PCSB, Rura osłonowa ze stali galwanizowanej z powłoką PVC i oplotem stalowym 55 PCSB-FM, Złącze proste ze stałym gwintem zewnętrznym, IP54 56 PCSB-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP54 56 PCSB-PC, Tuleja wejściowa, IP54 57 PCSB-FMC, Złącze kątowe 90, dociskowe, IP65 57 PCSB-SMC, Złącze dociskowe z obrotowym gwintem zewnętrznym, IP65 58 PCSB-90FMC, Złącze dociskowe, IP65 58 Strona 3.1 Akcesoria HelaGuard A90FM, Kolanko ACP, Łącznik 64 PACC, Uchwyt mocujący do rur z tworzywa sztucznego 65 AFCP, Uchwyt mocujący do rur stalowych 65 AFCS, Obejma mocująca ze stali ocynkowanej z profilem ochronnym 66 AFCSS, Obejma mocująca ze stali nierdzewnej 66 ALNPB, Nakrętka kontrująca, mosiężna, niklowana 67 ALS, Nakrętka kontrująca, stalowa, ocynkowana 67 ALSS, Nakrętka kontrująca ze stali nierdzwewnej 68 ALPA, Nakrętka kontrująca, PA66 68 AWS, Uszczelka chloroprenowa 69 PAEC, Tuleja końcowa 69 CNV, Konwerter 70 ConClamp, Uchwyt do cięcia rur metalowych 72 ConCutter, Nożyce do cięcia rur tworzywowych Załączniki Certyfikaty i dopuszczenia HellermannTyton 74 Definicja stopni ochrony zgodnie z EN (PL-EN 60529) 75 Odporność chemiczna 76 Klasyfikacja elastycznych rur instalacyjnych HelaGuard wg normy IEC (PN-EN 61386) 78 Tabela rozmiarów gwintów 80 Wykaz typów produktów 81 Wykaz numerów katalogowych produktów Stalowe rury osłonowe HelaGuard z oplotem stalowym SCSB, Rura osłonowa ze stali galwanizowanej z oplotem stalowym 59 SCSB-FM, Złącze proste ze stałym gwintem zewnętrznym, IP40 60 SCSB-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP40 60 SCSB-PC, Tuleja wejściowa 61

4 Aby poruszyć rynek, potrzeba coś więcej niż tylko dobre pomysły. Tworzenie produktów przyszłości wymaga wizjonerskiego myślenia oraz pasji w przekształcaniu idei w rzeczywistość. Kiedy wizja staje się funkcjonalnym produktem, innowacje automatycznie generują korzyści dla naszych klientów. Tworzymy odpowiednie warunki dla zaangażowanych pracowników, którzy wykonują swoją pracę jako zgrany zespół. Jeśli oczekujecie najlepszych rozwiązań, potrzebujecie profesjonalistów dysponujących wiedzą na poziomie eksperckim. Wynikiem jest rozwiązanie, które nie tylko spełnia wymagania rynku, ale go rozwija. Jesteśmy w stanie zaoferować naszym klientom gotowe rozwiązania, jeszcze zanim stwierdzą, że są one im potrzebne. Utrzymujemy dobre relacje z naszymi klientami i stale badamy rynek pod kątem najnowszych technologii. To pozwala nam rozpoznać trendy zachodzące na rynku we wczesnym stadium i być zawsze o krok dalej, niż oczekują tego od nas klienci. 4

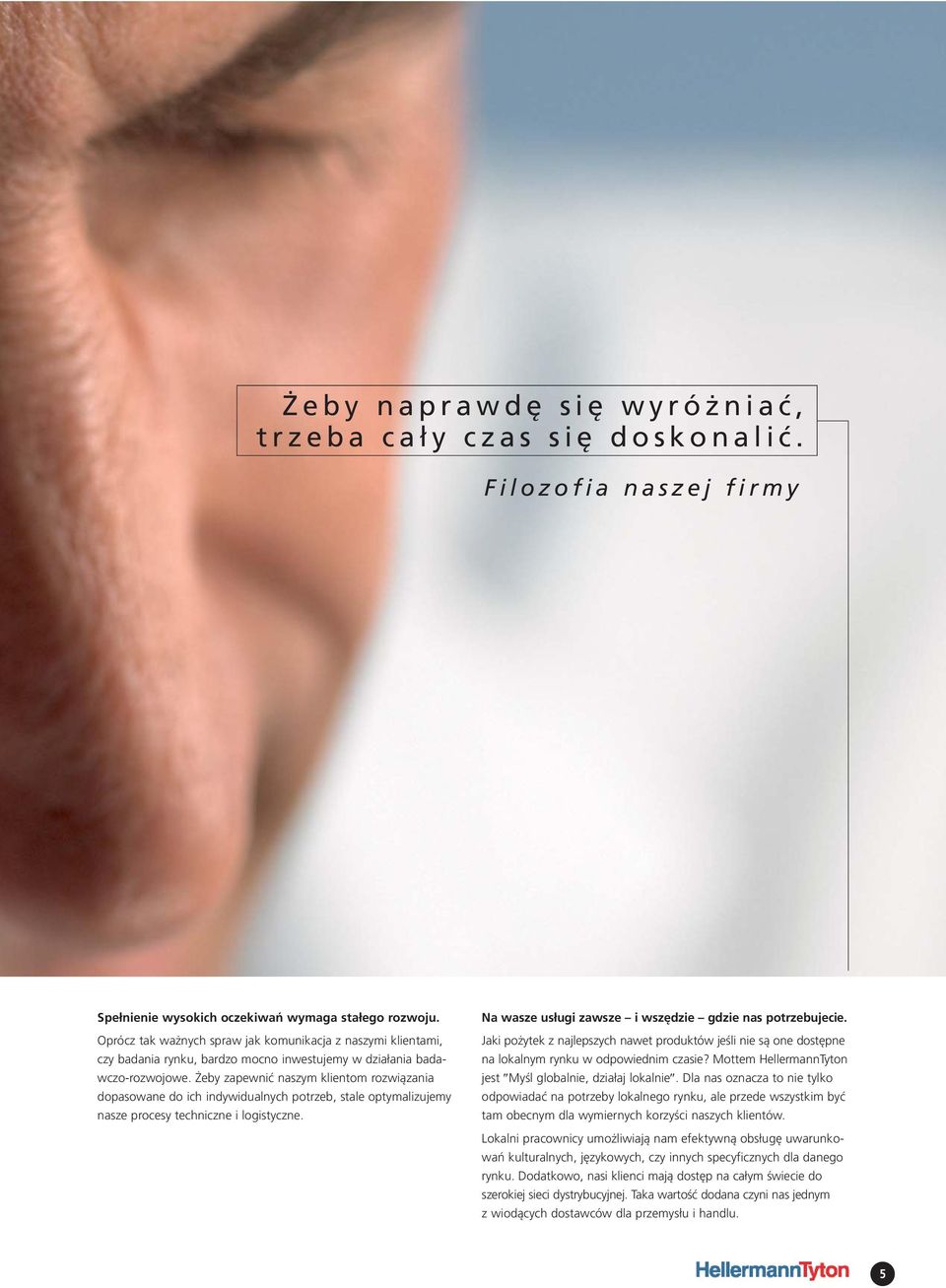

5 Żeby naprawdę się wyróżniać, trzeba cały czas się doskonalić. Filozofia naszej firmy Spełnienie wysokich oczekiwań wymaga stałego rozwoju. Oprócz tak ważnych spraw jak komunikacja z naszymi klientami, czy badania rynku, bardzo mocno inwestujemy w działania badawczo-rozwojowe. Żeby zapewnić naszym klientom rozwiązania dopasowane do ich indywidualnych potrzeb, stale optymalizujemy nasze procesy techniczne i logistyczne. Na wasze usługi zawsze i wszędzie gdzie nas potrzebujecie. Jaki pożytek z najlepszych nawet produktów jeśli nie są one dostępne na lokalnym rynku w odpowiednim czasie? Mottem HellermannTyton jest Myśl globalnie, działaj lokalnie. Dla nas oznacza to nie tylko odpowiadać na potrzeby lokalnego rynku, ale przede wszystkim być tam obecnym dla wymiernych korzyści naszych klientów. Lokalni pracownicy umożliwiają nam efektywną obsługę uwarunkowań kulturalnych, językowych, czy innych specyficznych dla danego rynku. Dodatkowo, nasi klienci mają dostęp na całym świecie do szerokiej sieci dystrybucyjnej. Taka wartość dodana czyni nas jednym z wiodących dostawców dla przemysłu i handlu. 5

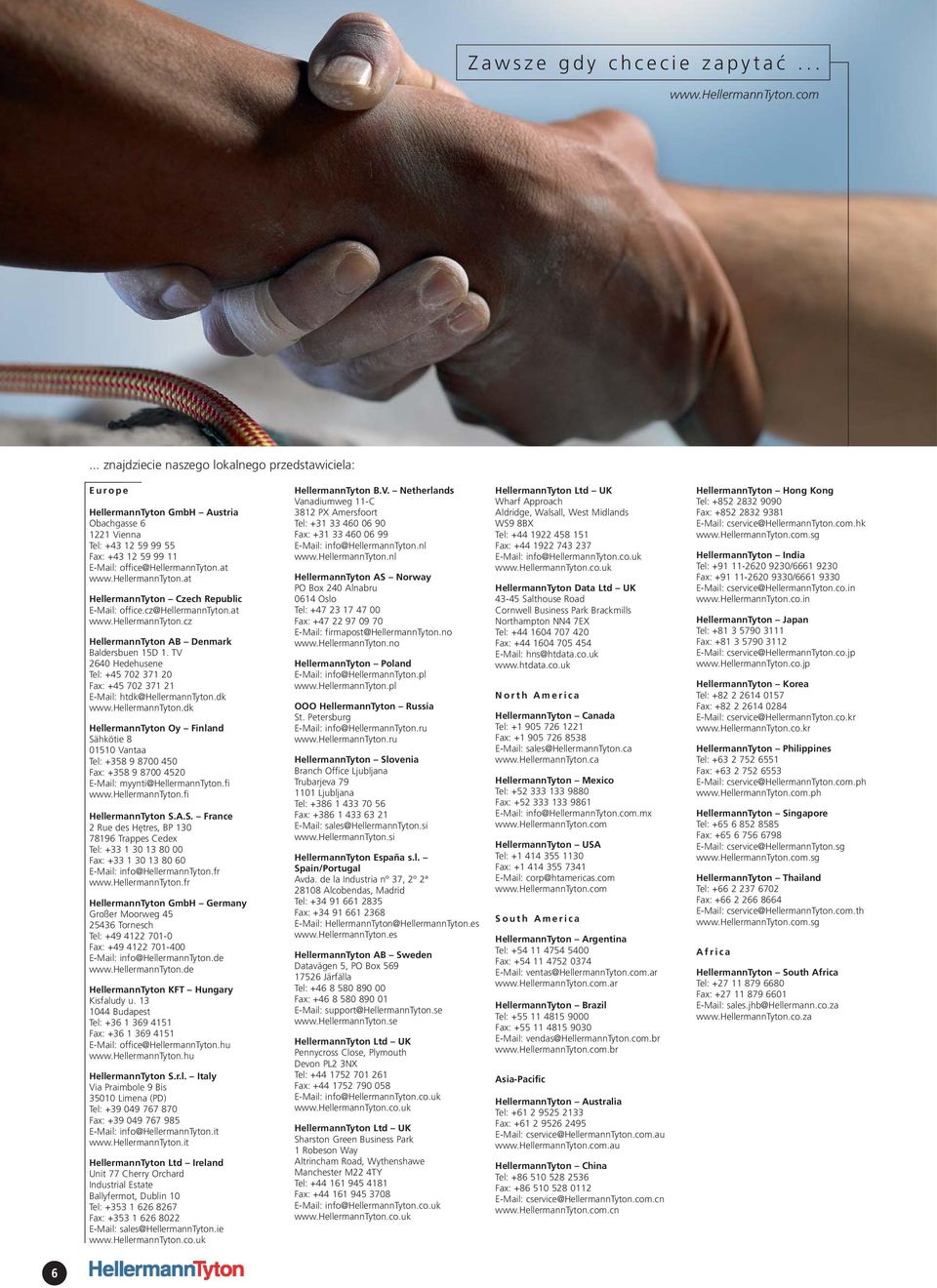

6 Zawsze gdy chcecie zapytać... znajdziecie naszego lokalnego przedstawiciela: Europe HellermannTyton GmbH Austria Obachgasse Vienna Tel: Fax: office@hellermanntyton.at HellermannTyton Czech Republic office.cz@hellermanntyton.at HellermannTyton AB Denmark Baldersbuen 15D 1. TV 2640 Hedehusene Tel: Fax: htdk@hellermanntyton.dk HellermannTyton Oy Finland Sähkötie Vantaa Tel: Fax: myynti@hellermanntyton.fi HellermannTyton S.A.S. France 2 Rue des Hętres, BP Trappes Cedex Tel: Fax: info@hellermanntyton.fr HellermannTyton GmbH Germany Großer Moorweg Tornesch Tel: Fax: info@hellermanntyton.de HellermannTyton KFT Hungary Kisfaludy u Budapest Tel: Fax: office@hellermanntyton.hu HellermannTyton S.r.l. Italy Via Praimbole 9 Bis Limena (PD) Tel: Fax: info@hellermanntyton.it HellermannTyton Ltd Ireland Unit 77 Cherry Orchard Industrial Estate Ballyfermot, Dublin 10 Tel: Fax: sales@hellermanntyton.ie HellermannTyton B.V. Netherlands Vanadiumweg 11-C 3812 PX Amersfoort Tel: Fax: info@hellermanntyton.nl HellermannTyton AS Norway PO Box 240 Alnabru 0614 Oslo Tel: Fax: firmapost@hellermanntyton.no HellermannTyton Poland info@hellermanntyton.pl OOO HellermannTyton Russia St. Petersburg info@hellermanntyton.ru HellermannTyton Slovenia Branch Office Ljubljana Trubarjeva Ljubljana Tel: Fax: sales@hellermanntyton.si HellermannTyton España s.l. Spain/Portugal Avda. de la Industria nº 37, 2º 2ª Alcobendas, Madrid Tel: Fax: HellermannTyton@HellermannTyton.es HellermannTyton AB Sweden Datavägen 5, PO Box Järfälla Tel: Fax: support@hellermanntyton.se HellermannTyton Ltd UK Pennycross Close, Plymouth Devon PL2 3NX Tel: Fax: info@hellermanntyton.co.uk HellermannTyton Ltd UK Sharston Green Business Park 1 Robeson Way Altrincham Road, Wythenshawe Manchester M22 4TY Tel: Fax: info@hellermanntyton.co.uk HellermannTyton Ltd UK Wharf Approach Aldridge, Walsall, West Midlands WS9 8BX Tel: Fax: info@hellermanntyton.co.uk HellermannTyton Data Ltd UK Salthouse Road Cornwell Business Park Brackmills Northampton NN4 7EX Tel: Fax: hns@htdata.co.uk North America HellermannTyton Canada Tel: Fax: sales@hellermanntyton.ca HellermannTyton Mexico Tel: Fax: info@hellermanntyton.com.mx HellermannTyton USA Tel: Fax: corp@htamericas.com South America HellermannTyton Argentina Tel: Fax: ventas@hellermanntyton.com.ar HellermannTyton Brazil Tel: Fax: vendas@hellermanntyton.com.br Asia-Pacific HellermannTyton Australia Tel: Fax: cservice@hellermanntyton.com.au HellermannTyton China Tel: Fax: cservice@hellermanntyton.com.cn HellermannTyton Hong Kong Tel: Fax: cservice@hellermanntyton.com.hk HellermannTyton India Tel: / Fax: / cservice@hellermanntyton.co.in HellermannTyton Japan Tel: Fax: cservice@hellermanntyton.co.jp HellermannTyton Korea Tel: Fax: cservice@hellermanntyton.co.kr HellermannTyton Philippines Tel: Fax: cservice@hellermanntyton.com.ph HellermannTyton Singapore Tel: Fax: cservice@hellermanntyton.sg HellermannTyton Thailand Tel: Fax: cservice@hellermanntyton.com.th Africa HellermannTyton South Africa Tel: Fax: sales.jhb@hellermann.co.za 6

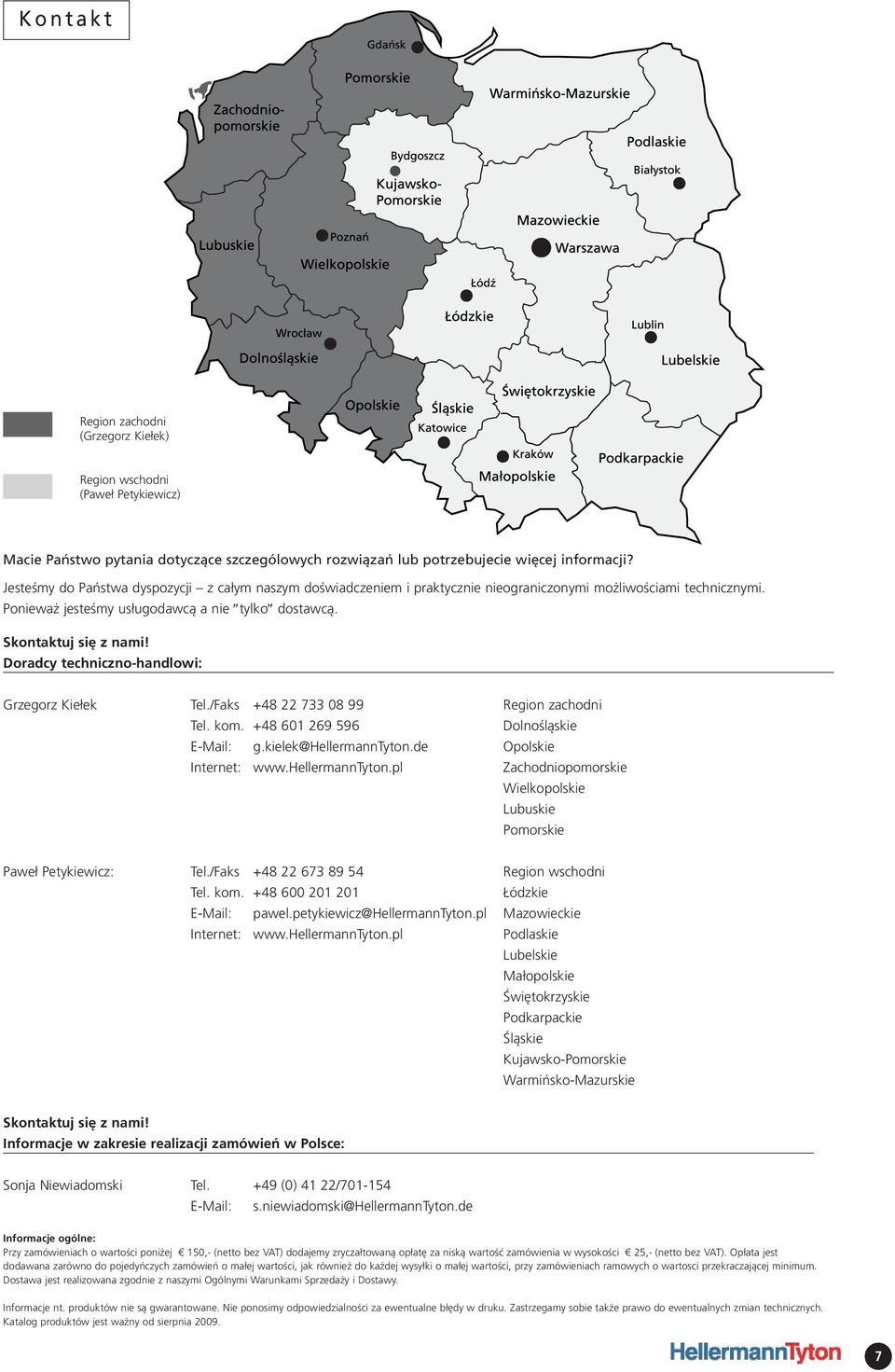

7 Kontakt Region zachodni (Grzegorz Kiełek) Region wschodni (Paweł Petykiewicz) Macie Państwo pytania dotyczące szczególowych rozwiązań lub potrzebujecie więcej informacji? Jesteśmy do Państwa dyspozycji z całym naszym doświadczeniem i praktycznie nieograniczonymi możliwościami technicznymi. Ponieważ jesteśmy usługodawcą a nie tylko dostawcą. Skontaktuj się z nami! Doradcy techniczno-handlowi: Grzegorz Kiełek Tel./Faks Region zachodni Tel. kom Dolnośląskie g.kielek@hellermanntyton.de Opolskie Internet: Zachodniopomorskie Wielkopolskie Lubuskie Pomorskie Paweł Petykiewicz: Tel./Faks Region wschodni Tel. kom Łódzkie pawel.petykiewicz@hellermanntyton.pl Mazowieckie Internet: Podlaskie Lubelskie Małopolskie Świętokrzyskie Podkarpackie Śląskie Kujawsko-Pomorskie Warmińsko-Mazurskie Skontaktuj się z nami! Informacje w zakresie realizacji zamówień w Polsce: Sonja Niewiadomski Tel. +49 (0) 41 22/ s.niewiadomski@hellermanntyton.de Informacje ogólne: Przy zamówieniach o wartości poniżej 150,- (netto bez VAT) dodajemy zryczałtowaną opłatę za niską wartość zamówienia w wysokości 25,- (netto bez VAT). Opłata jest dodawana zarówno do pojedyńczych zamówień o małej wartości, jak również do każdej wysyłki o małej wartości, przy zamówieniach ramowych o wartosci przekraczającej minimum. Dostawa jest realizowana zgodnie z naszymi Ogólnymi Warunkami Sprzedaży i Dostawy. Informacje nt. produktów nie są gwarantowane. Nie ponosimy odpowiedzialności za ewentualne błędy w druku. Zastrzegamy sobie także prawo do ewentualnych zmian technicznych. Katalog produktów jest ważny od sierpnia

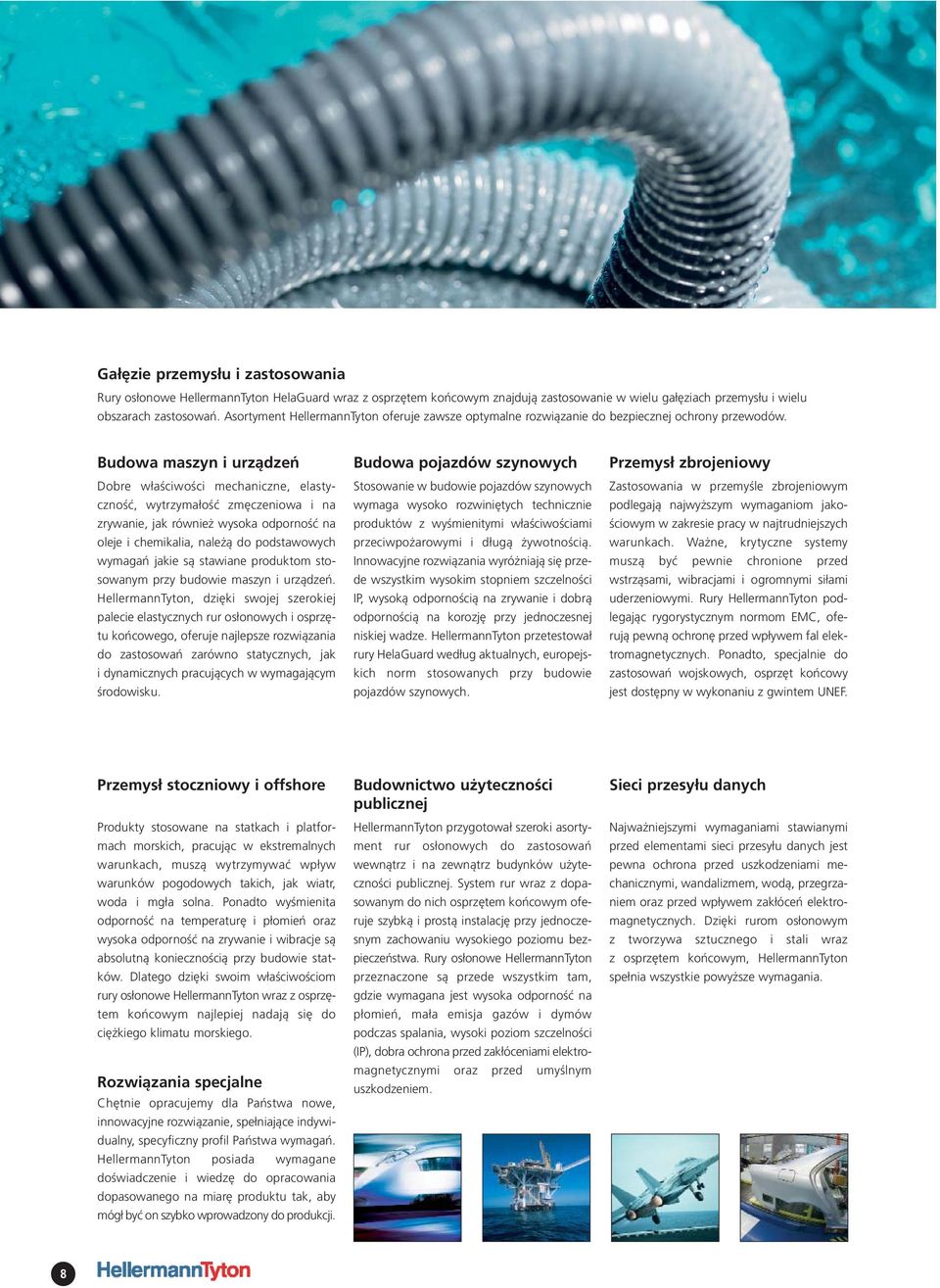

8 Gałęzie przemysłu i zastosowania Rury osłonowe HellermannTyton HelaGuard wraz z osprzętem końcowym znajdują zastosowanie w wielu gałęziach przemysłu i wielu obszarach zastosowań. Asortyment HellermannTyton oferuje zawsze optymalne rozwiązanie do bezpiecznej ochrony przewodów. Budowa maszyn i urządzeń Dobre właściwości mechaniczne, elastyczność, wytrzymałość zmęczeniowa i na zrywanie, jak również wysoka odporność na oleje i chemikalia, należą do podstawowych wymagań jakie są stawiane produktom stosowanym przy budowie maszyn i urządzeń. HellermannTyton, dzięki swojej szerokiej palecie elastycznych rur osłonowych i osprzętu końcowego, oferuje najlepsze rozwiązania do zastosowań zarówno statycznych, jak i dynamicznych pracujących w wymagającym środowisku. Budowa pojazdów szynowych Stosowanie w budowie pojazdów szynowych wymaga wysoko rozwiniętych technicznie produktów z wyśmienitymi właściwościami przeciwpożarowymi i długą żywotnością. Innowacyjne rozwiązania wyróżniają się przede wszystkim wysokim stopniem szczelności IP, wysoką odpornością na zrywanie i dobrą odpornością na korozję przy jednoczesnej niskiej wadze. HellermannTyton przetestował rury HelaGuard według aktualnych, europejskich norm stosowanych przy budowie pojazdów szynowych. Przemysł zbrojeniowy Zastosowania w przemyśle zbrojeniowym podlegają najwyższym wymaganiom jakościowym w zakresie pracy w najtrudniejszych warunkach. Ważne, krytyczne systemy muszą być pewnie chronione przed wstrząsami, wibracjami i ogromnymi siłami uderzeniowymi. Rury HellermannTyton podlegając rygorystycznym normom EMC, oferują pewną ochronę przed wpływem fal elektromagnetycznych. Ponadto, specjalnie do zastosowań wojskowych, osprzęt końcowy jest dostępny w wykonaniu z gwintem UNEF. Przemysł stoczniowy i offshore Produkty stosowane na statkach i platformach morskich, pracując w ekstremalnych warunkach, muszą wytrzymywać wpływ warunków pogodowych takich, jak wiatr, woda i mgła solna. Ponadto wyśmienita odporność na temperaturę i płomień oraz wysoka odporność na zrywanie i wibracje są absolutną koniecznością przy budowie statków. Dlatego dzięki swoim właściwościom rury osłonowe HellermannTyton wraz z osprzętem końcowym najlepiej nadają się do ciężkiego klimatu morskiego. Rozwiązania specjalne Chętnie opracujemy dla Państwa nowe, innowacyjne rozwiązanie, spełniające indywidualny, specyficzny profil Państwa wymagań. HellermannTyton posiada wymagane doświadczenie i wiedzę do opracowania dopasowanego na miarę produktu tak, aby mógł być on szybko wprowadzony do produkcji. Budownictwo użyteczności publicznej HellermannTyton przygotował szeroki asortyment rur osłonowych do zastosowań wewnątrz i na zewnątrz budynków użyteczności publicznej. System rur wraz z dopasowanym do nich osprzętem końcowym oferuje szybką i prostą instalację przy jednoczesnym zachowaniu wysokiego poziomu bezpieczeństwa. Rury osłonowe HellermannTyton przeznaczone są przede wszystkim tam, gdzie wymagana jest wysoka odporność na płomień, mała emisja gazów i dymów podczas spalania, wysoki poziom szczelności (IP), dobra ochrona przed zakłóceniami elektromagnetycznymi oraz przed umyślnym uszkodzeniem. Sieci przesyłu danych Najważniejszymi wymaganiami stawianymi przed elementami sieci przesyłu danych jest pewna ochrona przed uszkodzeniami mechanicznymi, wandalizmem, wodą, przegrzaniem oraz przed wpływem zakłóceń elektromagnetycznych. Dzięki rurom osłonowym z tworzywa sztucznego i stali wraz z osprzętem końcowym, HellermannTyton spełnia wszystkie powyższe wymagania. 8

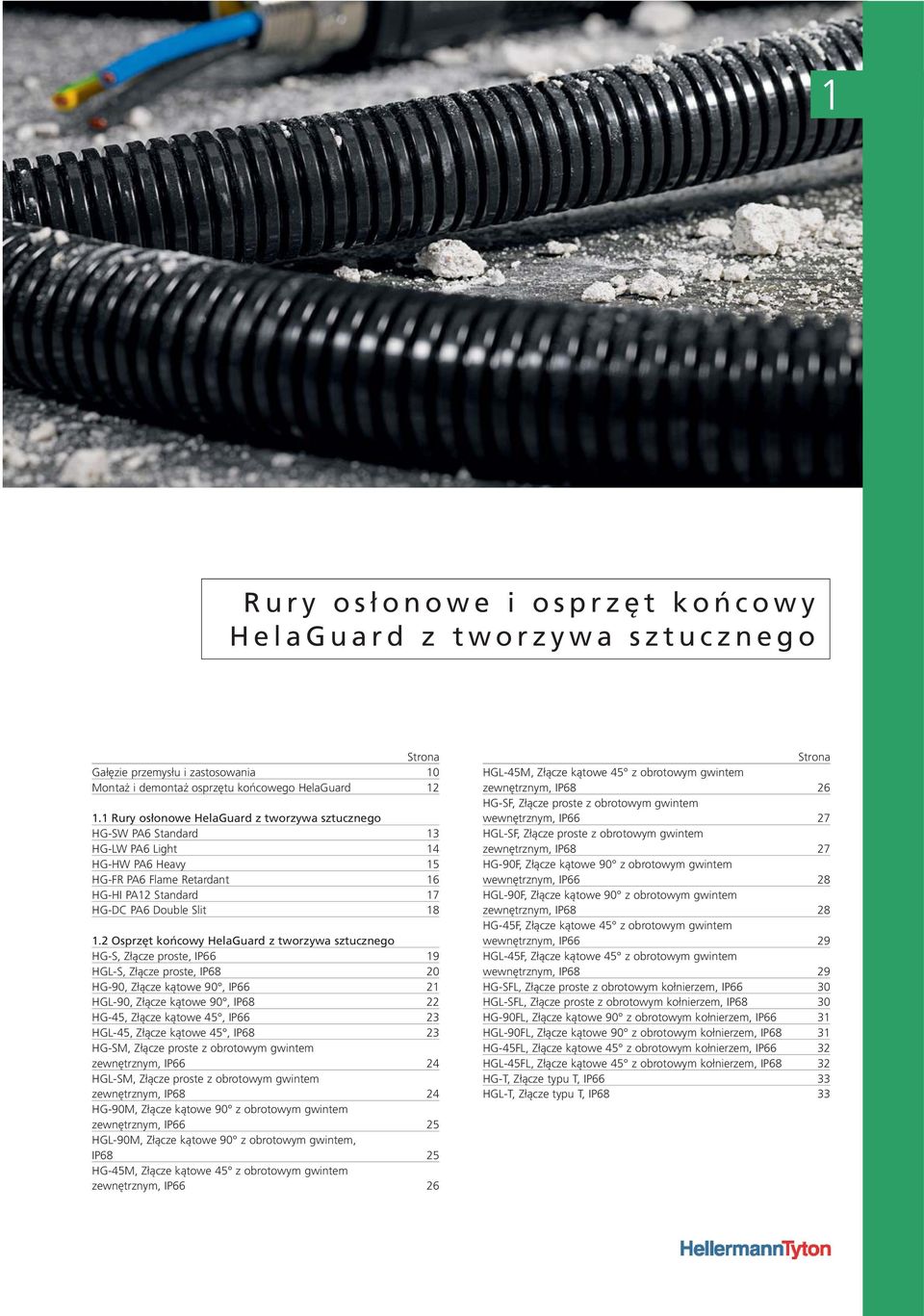

9 1 Rury osłonowe i osprzęt końcowy HelaGuard z tworzywa sztucznego Strona Gałęzie przemysłu i zastosowania 10 Montaż i demontaż osprzętu końcowego HelaGuard Rury osłonowe HelaGuard z tworzywa sztucznego HG-SW PA6 Standard 13 HG-LW PA6 Light 14 HG-HW PA6 Heavy 15 HG-FR PA6 Flame Retardant 16 HG-HI PA12 Standard 17 HG-DC PA6 Double Slit Osprzęt końcowy HelaGuard z tworzywa sztucznego HG-S, Złącze proste, IP66 19 HGL-S, Złącze proste, IP68 20 HG-90, Złącze kątowe 90, IP66 21 HGL-90, Złącze kątowe 90, IP68 22 HG-45, Złącze kątowe 45, IP66 23 HGL-45, Złącze kątowe 45, IP68 23 HG-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP66 24 HGL-SM, Złącze proste z obrotowym gwintem zewnętrznym, IP68 24 HG-90M, Złącze kątowe 90 z obrotowym gwintem zewnętrznym, IP66 25 HGL-90M, Złącze kątowe 90 z obrotowym gwintem, IP68 25 HG-45M, Złącze kątowe 45 z obrotowym gwintem zewnętrznym, IP66 26 Strona HGL-45M, Złącze kątowe 45 z obrotowym gwintem zewnętrznym, IP68 26 HG-SF, Złącze proste z obrotowym gwintem wewnętrznym, IP66 27 HGL-SF, Złącze proste z obrotowym gwintem zewnętrznym, IP68 27 HG-90F, Złącze kątowe 90 z obrotowym gwintem wewnętrznym, IP66 28 HGL-90F, Złącze kątowe 90 z obrotowym gwintem zewnętrznym, IP68 28 HG-45F, Złącze kątowe 45 z obrotowym gwintem wewnętrznym, IP66 29 HGL-45F, Złącze kątowe 45 z obrotowym gwintem wewnętrznym, IP68 29 HG-SFL, Złącze proste z obrotowym kołnierzem, IP66 30 HGL-SFL, Złącze proste z obrotowym kołnierzem, IP68 30 HG-90FL, Złącze kątowe 90 z obrotowym kołnierzem, IP66 31 HGL-90FL, Złącze kątowe 90 z obrotowym kołnierzem, IP68 31 HG-45FL, Złącze kątowe 45 z obrotowym kołnierzem, IP66 32 HGL-45FL, Złącze kątowe 45 z obrotowym kołnierzem, IP68 32 HG-T, Złącze typu T, IP66 33 HGL-T, Złącze typu T, IP68 33

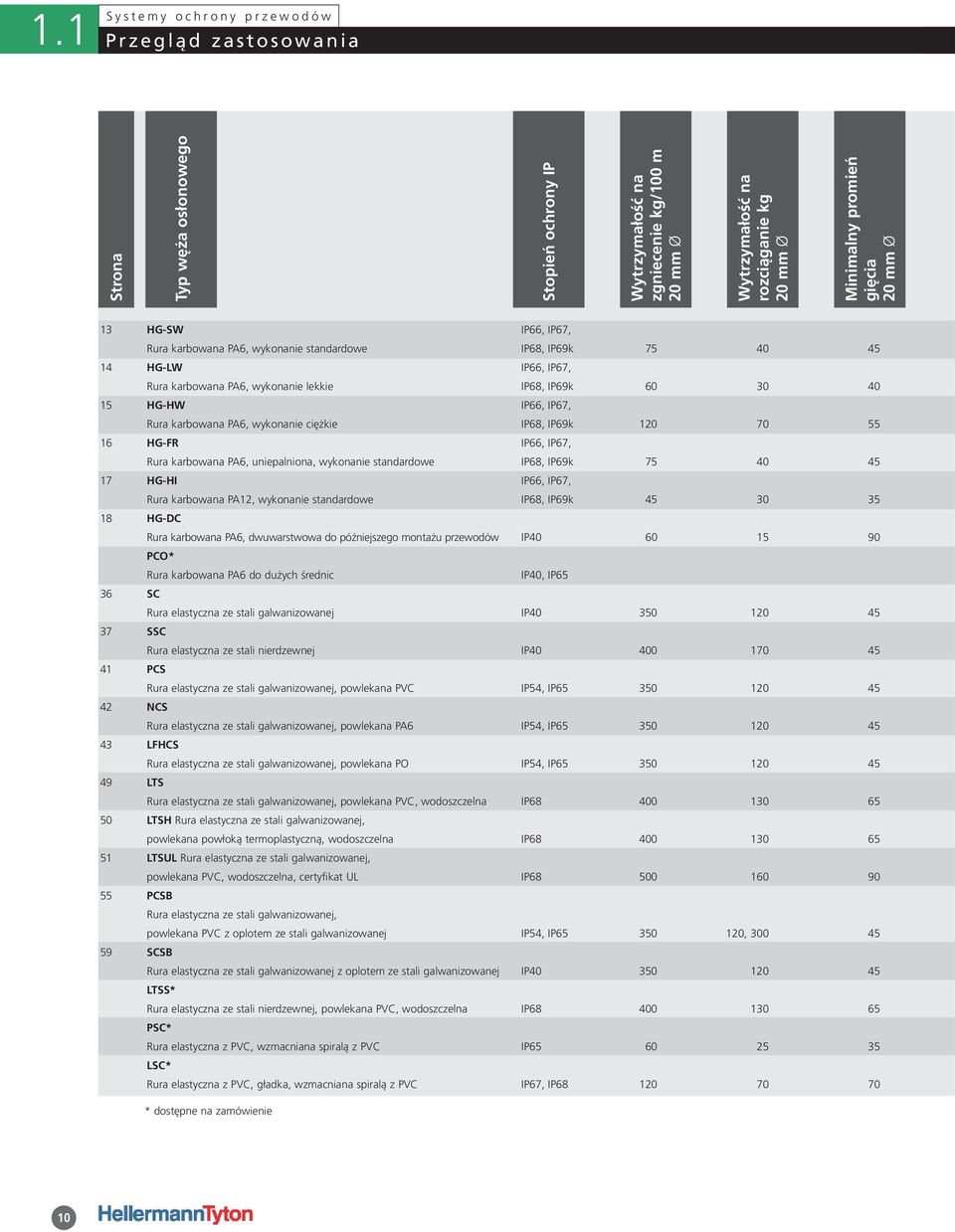

10 1.1 Systemy ochrony przewodów Kabelbinder Przegląd zastosowania innenverzahnt Strona Typ węża osłonowego Stopień ochrony IP Wytrzymałość na zgniecenie kg/100 m 20 mm Ø Wytrzymałość na rozciąganie kg 20 mm Ø Minimalny promień gięcia 20 mm Ø 13 HG-SW IP66, IP67, Rura karbowana PA6, wykonanie standardowe IP68, IP69k HG-LW IP66, IP67, Rura karbowana PA6, wykonanie lekkie IP68, IP69k HG-HW IP66, IP67, Rura karbowana PA6, wykonanie ciężkie IP68, IP69k HG-FR IP66, IP67, Rura karbowana PA6, uniepalniona, wykonanie standardowe IP68, IP69k HG-HI IP66, IP67, Rura karbowana PA12, wykonanie standardowe IP68, IP69k HG-DC Rura karbowana PA6, dwuwarstwowa do późniejszego montażu przewodów IP PCO* Rura karbowana PA6 do dużych średnic IP40, IP65 36 SC Rura elastyczna ze stali galwanizowanej IP SSC Rura elastyczna ze stali nierdzewnej IP PCS Rura elastyczna ze stali galwanizowanej, powlekana PVC IP54, IP NCS Rura elastyczna ze stali galwanizowanej, powlekana PA6 IP54, IP LFHCS Rura elastyczna ze stali galwanizowanej, powlekana PO IP54, IP LTS Rura elastyczna ze stali galwanizowanej, powlekana PVC, wodoszczelna IP LTSH Rura elastyczna ze stali galwanizowanej, powlekana powłoką termoplastyczną, wodoszczelna IP LTSUL Rura elastyczna ze stali galwanizowanej, powlekana PVC, wodoszczelna, certyfikat UL IP PCSB Rura elastyczna ze stali galwanizowanej, powlekana PVC z oplotem ze stali galwanizowanej IP54, IP , SCSB Rura elastyczna ze stali galwanizowanej z oplotem ze stali galwanizowanej IP LTSS* Rura elastyczna ze stali nierdzewnej, powlekana PVC, wodoszczelna IP PSC* Rura elastyczna z PVC, wzmacniana spiralą z PVC IP LSC* Rura elastyczna z PVC, gładka, wzmacniana spiralą z PVC IP67, IP * dostępne na zamówienie 10

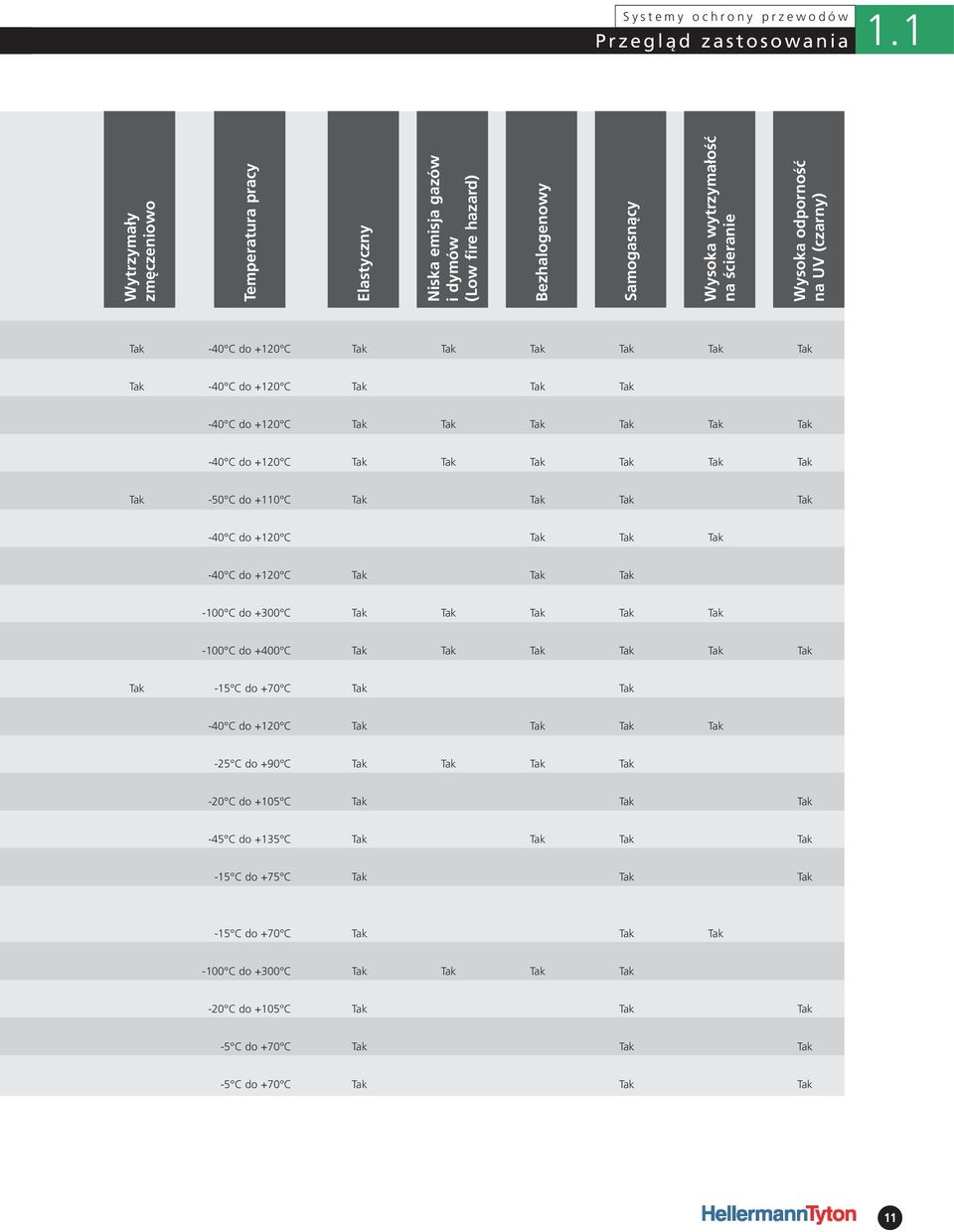

11 Systemy ochrony przewodów Przegląd zastosowania 1.1 Wytrzymały zmęczeniowo Temperatura pracy Elastyczny Niska emisja gazów i dymów (Low fire hazard) Bezhalogenowy Samogasnący Wysoka wytrzymałość na ścieranie Wysoka odporność na UV (czarny) Tak -40 C do +120 C Tak Tak Tak Tak Tak Tak Tak -40 C do +120 C Tak Tak Tak -40 C do +120 C Tak Tak Tak Tak Tak Tak -40 C do +120 C Tak Tak Tak Tak Tak Tak Tak -50 C do +110 C Tak Tak Tak Tak -40 C do +120 C Tak Tak Tak -40 C do +120 C Tak Tak Tak -100 C do +300 C Tak Tak Tak Tak Tak -100 C do +400 C Tak Tak Tak Tak Tak Tak Tak -15 C do +70 C Tak Tak -40 C do +120 C Tak Tak Tak Tak -25 C do +90 C Tak Tak Tak Tak -20 C do +105 C Tak Tak Tak -45 C do +135 C Tak Tak Tak Tak -15 C do +75 C Tak Tak Tak -15 C do +70 C Tak Tak Tak -100 C do +300 C Tak Tak Tak Tak -20 C do +105 C Tak Tak Tak -5 C do +70 C Tak Tak Tak -5 C do +70 C Tak Tak Tak 11

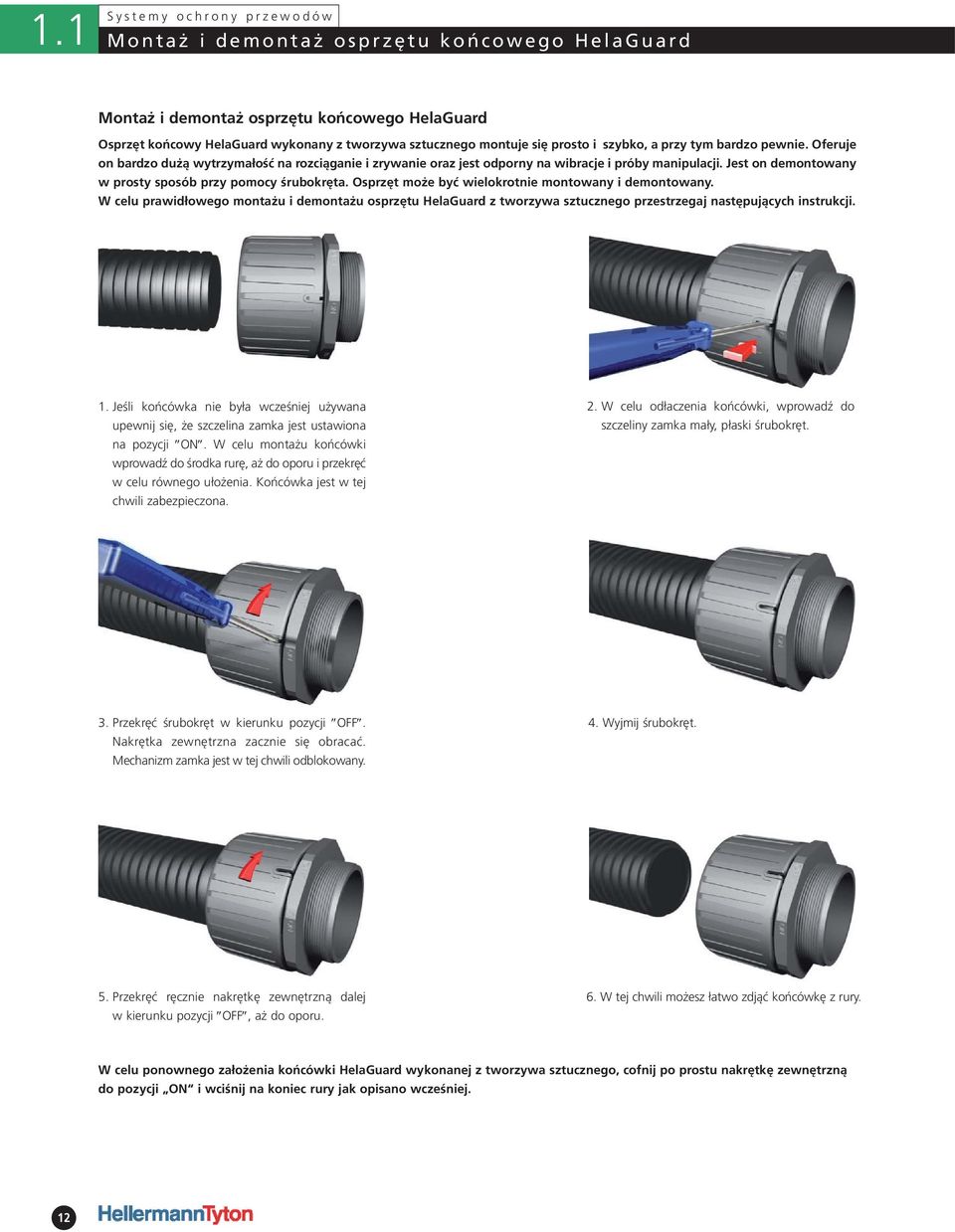

12 1.1 Systemy ochrony przewodów Montaż i demontaż osprzętu końcowego HelaGuard Montaż i demontaż osprzętu końcowego HelaGuard Osprzęt końcowy HelaGuard wykonany z tworzywa sztucznego montuje się prosto i szybko, a przy tym bardzo pewnie. Oferuje on bardzo dużą wytrzymałość na rozciąganie i zrywanie oraz jest odporny na wibracje i próby manipulacji. Jest on demontowany w prosty sposób przy pomocy śrubokręta. Osprzęt może być wielokrotnie montowany i demontowany. W celu prawidłowego montażu i demontażu osprzętu HelaGuard z tworzywa sztucznego przestrzegaj następujących instrukcji. 1. Jeśli końcówka nie była wcześniej używana upewnij się, że szczelina zamka jest ustawiona na pozycji ON. W celu montażu końcówki wprowadź do środka rurę, aż do oporu i przekręć w celu równego ułożenia. Końcówka jest w tej chwili zabezpieczona. 2. W celu odłaczenia końcówki, wprowadź do szczeliny zamka mały, płaski śrubokręt. 3. Przekręć śrubokręt w kierunku pozycji OFF. Nakrętka zewnętrzna zacznie się obracać. Mechanizm zamka jest w tej chwili odblokowany. 4. Wyjmij śrubokręt. 5. Przekręć ręcznie nakrętkę zewnętrzną dalej w kierunku pozycji OFF, aż do oporu. 6. W tej chwili możesz łatwo zdjąć końcówkę z rury. W celu ponownego założenia końcówki HelaGuard wykonanej z tworzywa sztucznego, cofnij po prostu nakrętkę zewnętrzną do pozycji ON i wciśnij na koniec rury jak opisano wcześniej. 12

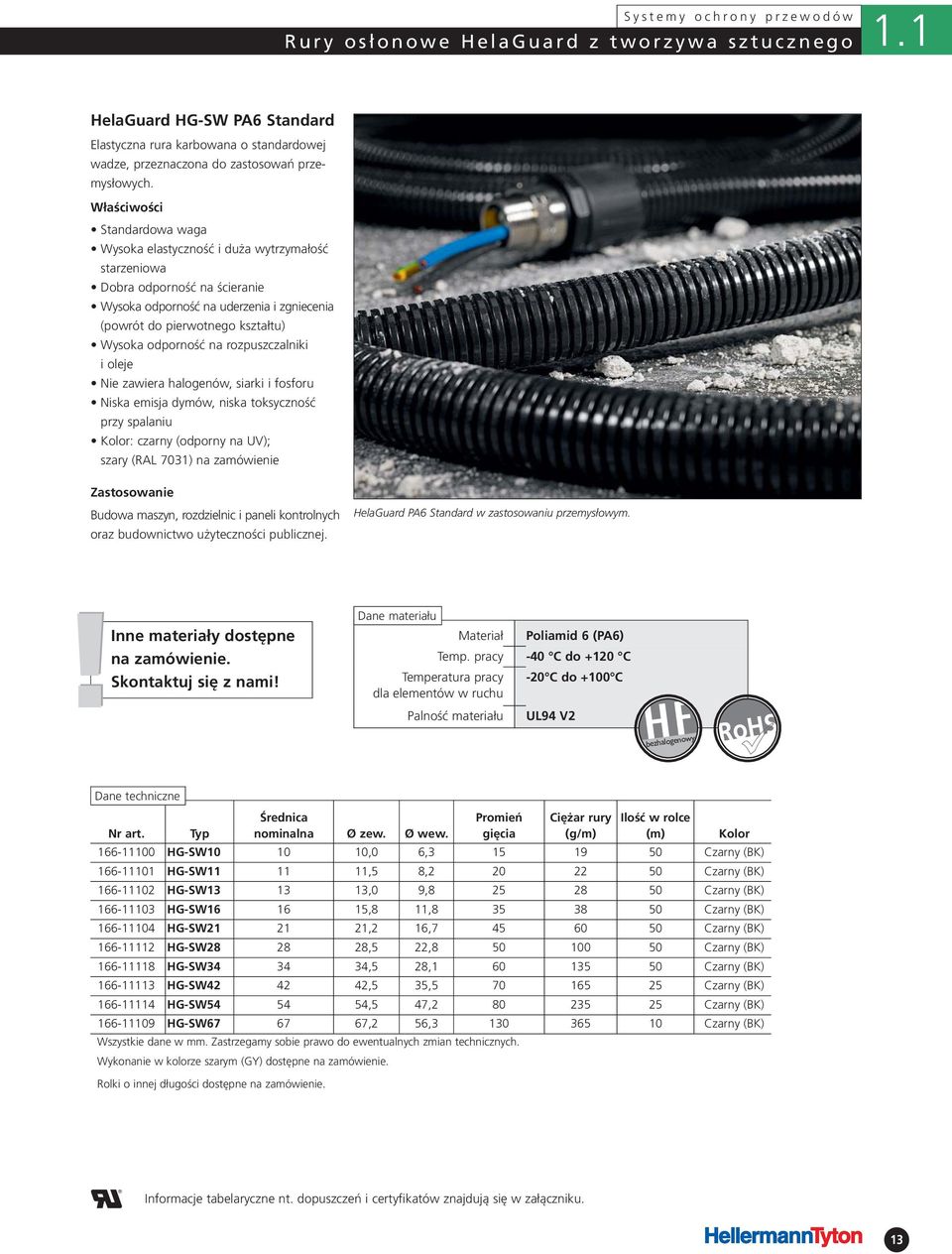

13 Systemy ochrony przewodów Rury osłonowe HelaGuard z tworzywa sztucznego 1.1 HelaGuard HG-SW PA6 Standard Elastyczna rura karbowana o standardowej wadze, przeznaczona do zastosowań przemysłowych. Standardowa waga Wysoka elastyczność i duża wytrzymałość starzeniowa Dobra odporność na ścieranie Wysoka odporność na uderzenia i zgniecenia (powrót do pierwotnego kształtu) Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Niska emisja dymów, niska toksyczność przy spalaniu Kolor: czarny (odporny na UV); szary (RAL 7031) na zamówienie Zastosowanie Budowa maszyn, rozdzielnic i paneli kontrolnych oraz budownictwo użyteczności publicznej. HelaGuard PA6 Standard w zastosowaniu przemysłowym.! Inne materiały dostępne na zamówienie. Skontaktuj się z nami! Materiał Poliamid 6 (PA6) Temp. pracy -40 C do +120 C Temperatura pracy -20 C do +100 C dla elementów w ruchu Palność materiału UL94 V2 Nr art. Typ Średnica nominalna Ø zew. Ø wew. Promień gięcia Ciężar rury (g/m) Ilość w rolce (m) Kolor HG-SW ,0 6, Czarny (BK) HG-SW ,5 8, Czarny (BK) HG-SW ,0 9, Czarny (BK) HG-SW ,8 11, Czarny (BK) HG-SW ,2 16, Czarny (BK) HG-SW ,5 22, Czarny (BK) HG-SW ,5 28, Czarny (BK) HG-SW ,5 35, Czarny (BK) HG-SW ,5 47, Czarny (BK) HG-SW ,2 56, Czarny (BK) Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Rolki o innej długości dostępne na zamówienie. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 13

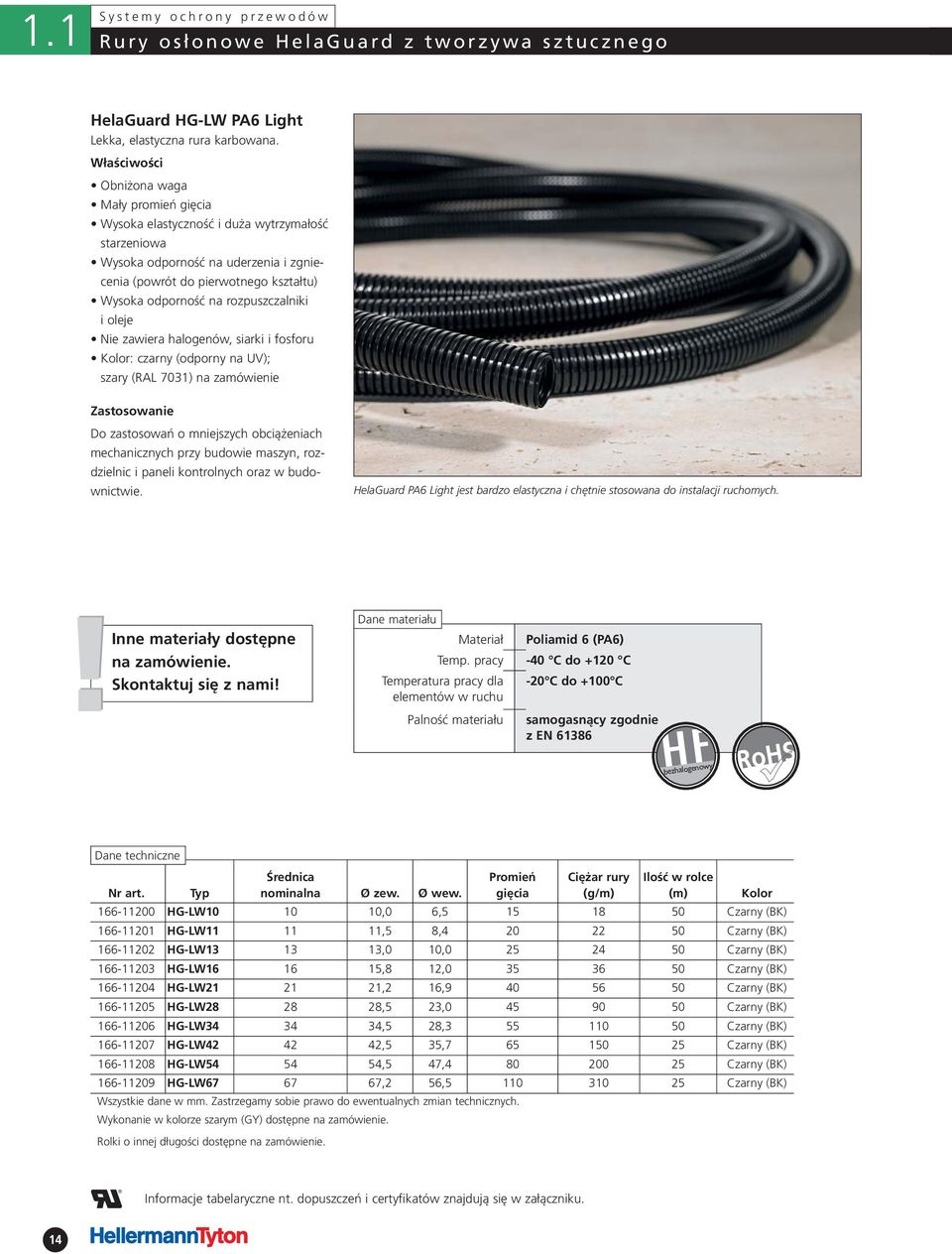

14 1.1 Systemy ochrony przewodów Rury osłonowe HelaGuard z tworzywa sztucznego HelaGuard HG-LW PA6 Light Lekka, elastyczna rura karbowana. Obniżona waga Mały promień gięcia Wysoka elastyczność i duża wytrzymałość starzeniowa Wysoka odporność na uderzenia i zgniecenia (powrót do pierwotnego kształtu) Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV); szary (RAL 7031) na zamówienie Zastosowanie Do zastosowań o mniejszych obciążeniach mechanicznych przy budowie maszyn, rozdzielnic i paneli kontrolnych oraz w budownictwie. HelaGuard PA6 Light jest bardzo elastyczna i chętnie stosowana do instalacji ruchomych.! Inne materiały dostępne na zamówienie. Skontaktuj się z nami! Materiał Poliamid 6 (PA6) Temp. pracy -40 C do +120 C Temperatura pracy dla -20 C do +100 C elementów w ruchu Palność materiału samogasnący zgodnie z EN Nr art. Typ Średnica nominalna Ø zew. Ø wew. Promień gięcia Ciężar rury (g/m) Ilość w rolce (m) Kolor HG-LW ,0 6, Czarny (BK) HG-LW ,5 8, Czarny (BK) HG-LW ,0 10, Czarny (BK) HG-LW ,8 12, Czarny (BK) HG-LW ,2 16, Czarny (BK) HG-LW ,5 23, Czarny (BK) HG-LW ,5 28, Czarny (BK) HG-LW ,5 35, Czarny (BK) HG-LW ,5 47, Czarny (BK) HG-LW ,2 56, Czarny (BK) Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Rolki o innej długości dostępne na zamówienie. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 14

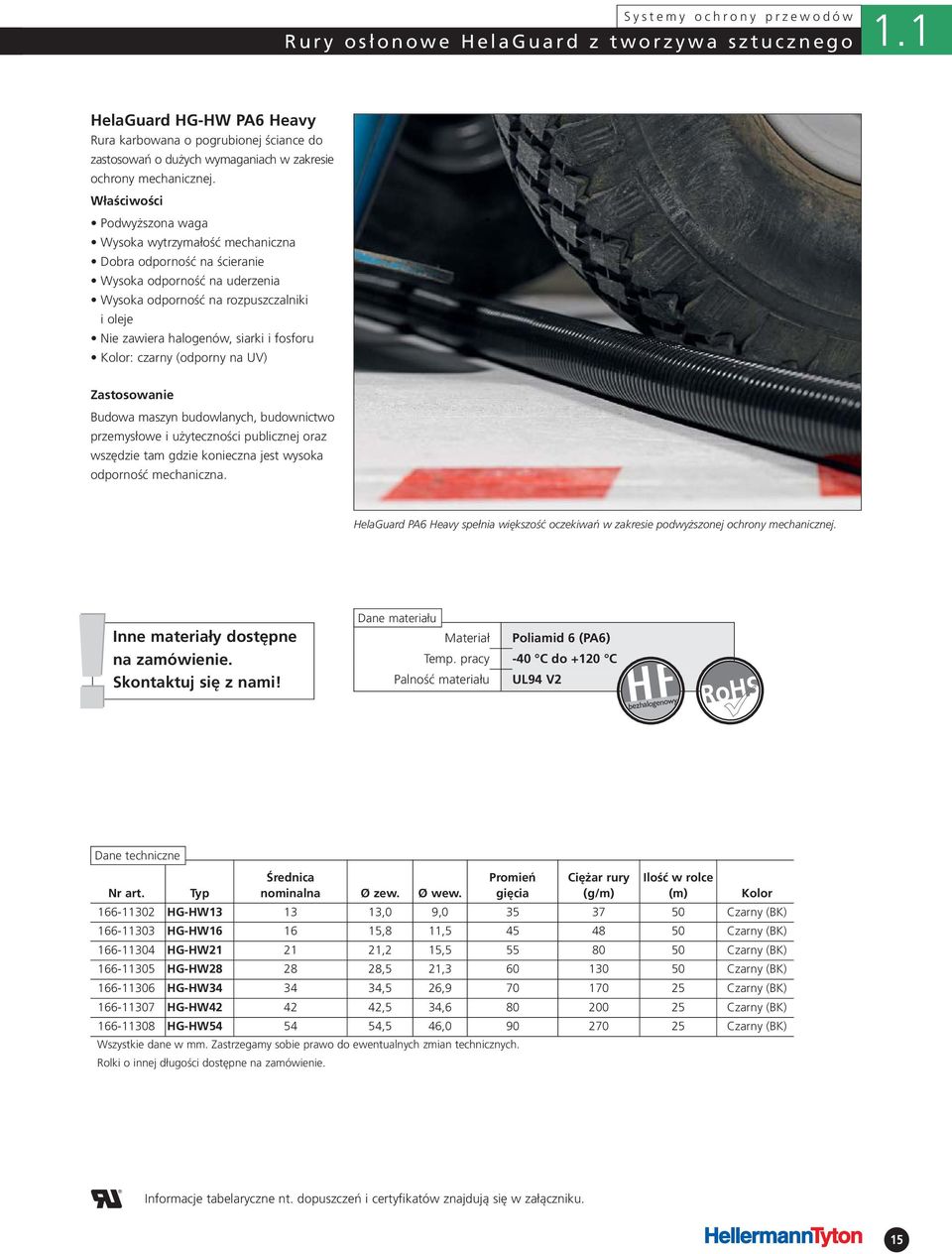

15 Systemy ochrony przewodów Rury osłonowe HelaGuard z tworzywa sztucznego 1.1 HelaGuard HG-HW PA6 Heavy Rura karbowana o pogrubionej ściance do zastosowań o dużych wymaganiach w zakresie ochrony mechanicznej. Podwyższona waga Wysoka wytrzymałość mechaniczna Dobra odporność na ścieranie Wysoka odporność na uderzenia Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV) Zastosowanie Budowa maszyn budowlanych, budownictwo przemysłowe i użyteczności publicznej oraz wszędzie tam gdzie konieczna jest wysoka odporność mechaniczna. HelaGuard PA6 Heavy spełnia większość oczekiwań w zakresie podwyższonej ochrony mechanicznej.! Inne materiały dostępne na zamówienie. Skontaktuj się z nami! Materiał Poliamid 6 (PA6) Temp. pracy -40 C do +120 C Palność materiału UL94 V2 Nr art. Typ Średnica nominalna Ø zew. Ø wew. Promień gięcia Ciężar rury (g/m) Ilość w rolce (m) Kolor HG-HW ,0 9, Czarny (BK) HG-HW ,8 11, Czarny (BK) HG-HW ,2 15, Czarny (BK) HG-HW ,5 21, Czarny (BK) HG-HW ,5 26, Czarny (BK) HG-HW ,5 34, Czarny (BK) HG-HW ,5 46, Czarny (BK) Rolki o innej długości dostępne na zamówienie. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 15

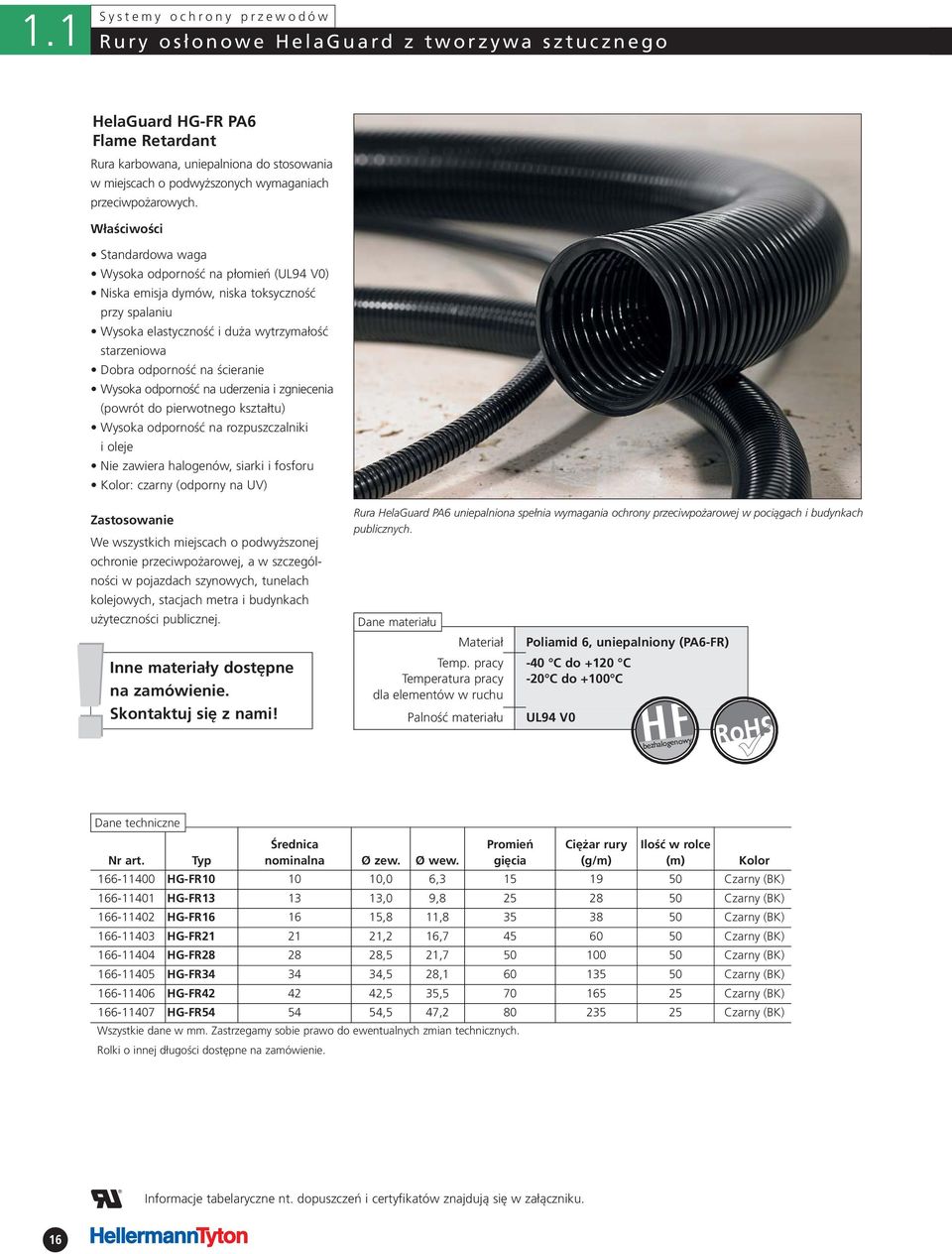

16 1.1 Systemy ochrony przewodów Rury osłonowe HelaGuard z tworzywa sztucznego HelaGuard HG-FR PA6 Flame Retardant Rura karbowana, uniepalniona do stosowania w miejscach o podwyższonych wymaganiach przeciwpożarowych. Standardowa waga Wysoka odporność na płomień (UL94 V0) Niska emisja dymów, niska toksyczność przy spalaniu Wysoka elastyczność i duża wytrzymałość starzeniowa Dobra odporność na ścieranie Wysoka odporność na uderzenia i zgniecenia (powrót do pierwotnego kształtu) Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV) Zastosowanie We wszystkich miejscach o podwyższonej ochronie przeciwpożarowej, a w szczególności w pojazdach szynowych, tunelach kolejowych, stacjach metra i budynkach użyteczności publicznej.!inne materiały dostępne na zamówienie. Skontaktuj się z nami! Rura HelaGuard PA6 uniepalniona spełnia wymagania ochrony przeciwpożarowej w pociągach i budynkach publicznych. Materiał Poliamid 6, uniepalniony (PA6-FR) Temp. pracy -40 C do +120 C Temperatura pracy -20 C do +100 C dla elementów w ruchu Palność materiału UL94 V0 Nr art. Typ Średnica nominalna Ø zew. Ø wew. Promień gięcia Ciężar rury (g/m) Ilość w rolce (m) Kolor HG-FR ,0 6, Czarny (BK) HG-FR ,0 9, Czarny (BK) HG-FR ,8 11, Czarny (BK) HG-FR ,2 16, Czarny (BK) HG-FR ,5 21, Czarny (BK) HG-FR ,5 28, Czarny (BK) HG-FR ,5 35, Czarny (BK) HG-FR ,5 47, Czarny (BK) Rolki o innej długości dostępne na zamówienie. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 16

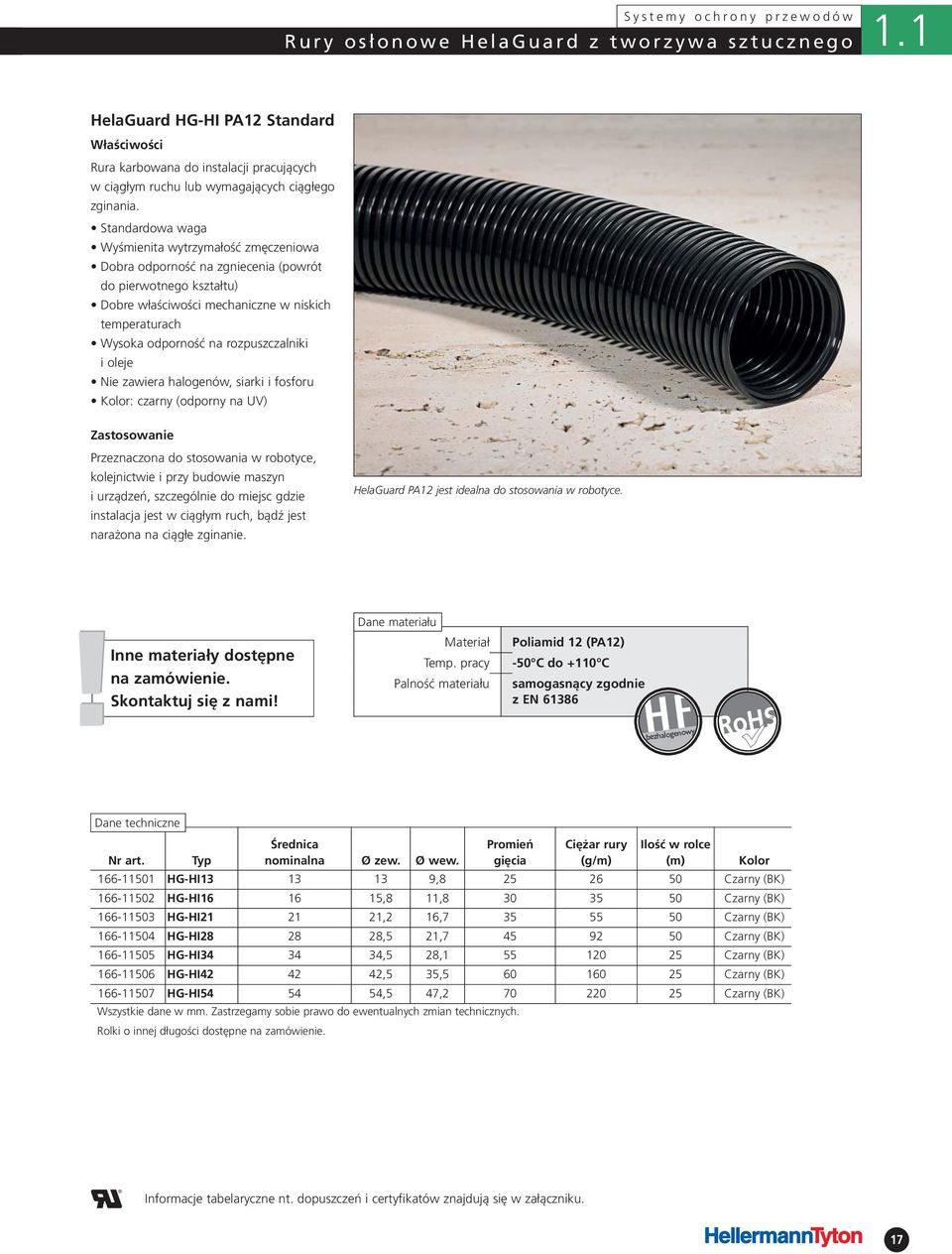

17 Systemy ochrony przewodów Rury osłonowe HelaGuard z tworzywa sztucznego 1.1 HelaGuard HG-HI PA12 Standard Rura karbowana do instalacji pracujących w ciągłym ruchu lub wymagających ciągłego zginania. Standardowa waga Wyśmienita wytrzymałość zmęczeniowa Dobra odporność na zgniecenia (powrót do pierwotnego kształtu) Dobre właściwości mechaniczne w niskich temperaturach Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV) Zastosowanie Przeznaczona do stosowania w robotyce, kolejnictwie i przy budowie maszyn i urządzeń, szczególnie do miejsc gdzie instalacja jest w ciągłym ruch, bądź jest narażona na ciągłe zginanie. HelaGuard PA12 jest idealna do stosowania w robotyce.!inne materiały dostępne na zamówienie. Skontaktuj się z nami! Materiał Temp. pracy Palność materiału Poliamid 12 (PA12) -50 C do +110 C samogasnący zgodnie z EN Nr art. Typ Średnica nominalna Ø zew. Ø wew. Promień gięcia Ciężar rury (g/m) Ilość w rolce (m) Kolor HG-HI , Czarny (BK) HG-HI ,8 11, Czarny (BK) HG-HI ,2 16, Czarny (BK) HG-HI ,5 21, Czarny (BK) HG-HI ,5 28, Czarny (BK) HG-HI ,5 35, Czarny (BK) HG-HI ,5 47, Czarny (BK) Rolki o innej długości dostępne na zamówienie. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 17

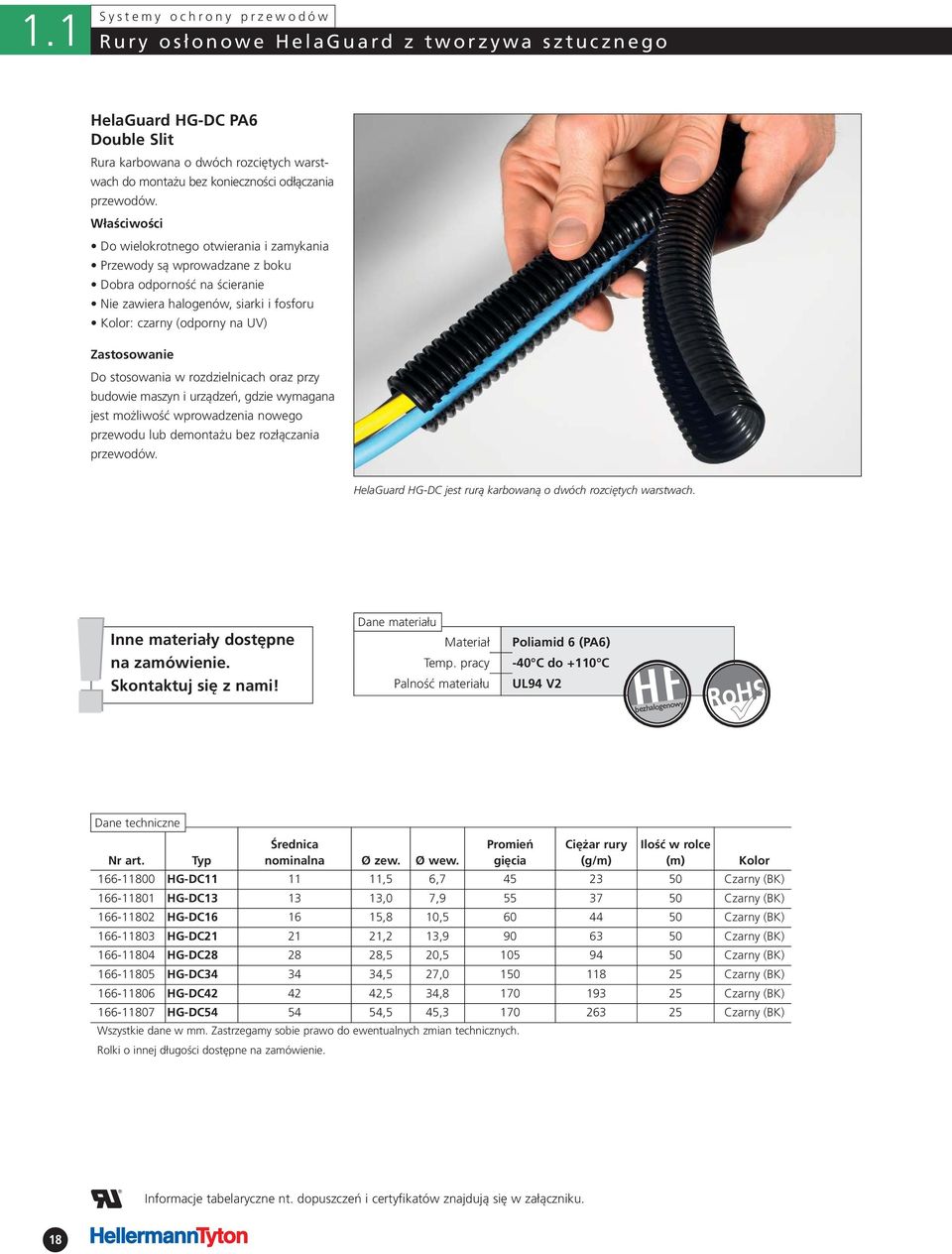

18 1.1 Systemy ochrony przewodów Rury osłonowe HelaGuard z tworzywa sztucznego HelaGuard HG-DC PA6 Double Slit Rura karbowana o dwóch rozciętych warstwach do montażu bez konieczności odłączania przewodów. Do wielokrotnego otwierania i zamykania Przewody są wprowadzane z boku Dobra odporność na ścieranie Nie zawiera halogenów, siarki i fosforu Kolor: czarny (odporny na UV) Zastosowanie Do stosowania w rozdzielnicach oraz przy budowie maszyn i urządzeń, gdzie wymagana jest możliwość wprowadzenia nowego przewodu lub demontażu bez rozłączania przewodów. HelaGuard HG-DC jest rurą karbowaną o dwóch rozciętych warstwach.! Inne materiały dostępne na zamówienie. Skontaktuj się z nami! Materiał Temp. pracy Palność materiału Poliamid 6 (PA6) -40 C do +110 C UL94 V2 Nr art. Typ Średnica nominalna Ø zew. Ø wew. Promień gięcia Ciężar rury (g/m) Ilość w rolce (m) Kolor HG-DC ,5 6, Czarny (BK) HG-DC ,0 7, Czarny (BK) HG-DC ,8 10, Czarny (BK) HG-DC ,2 13, Czarny (BK) HG-DC ,5 20, Czarny (BK) HG-DC ,5 27, Czarny (BK) HG-DC ,5 34, Czarny (BK) HG-DC ,5 45, Czarny (BK) Rolki o innej długości dostępne na zamówienie. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 18

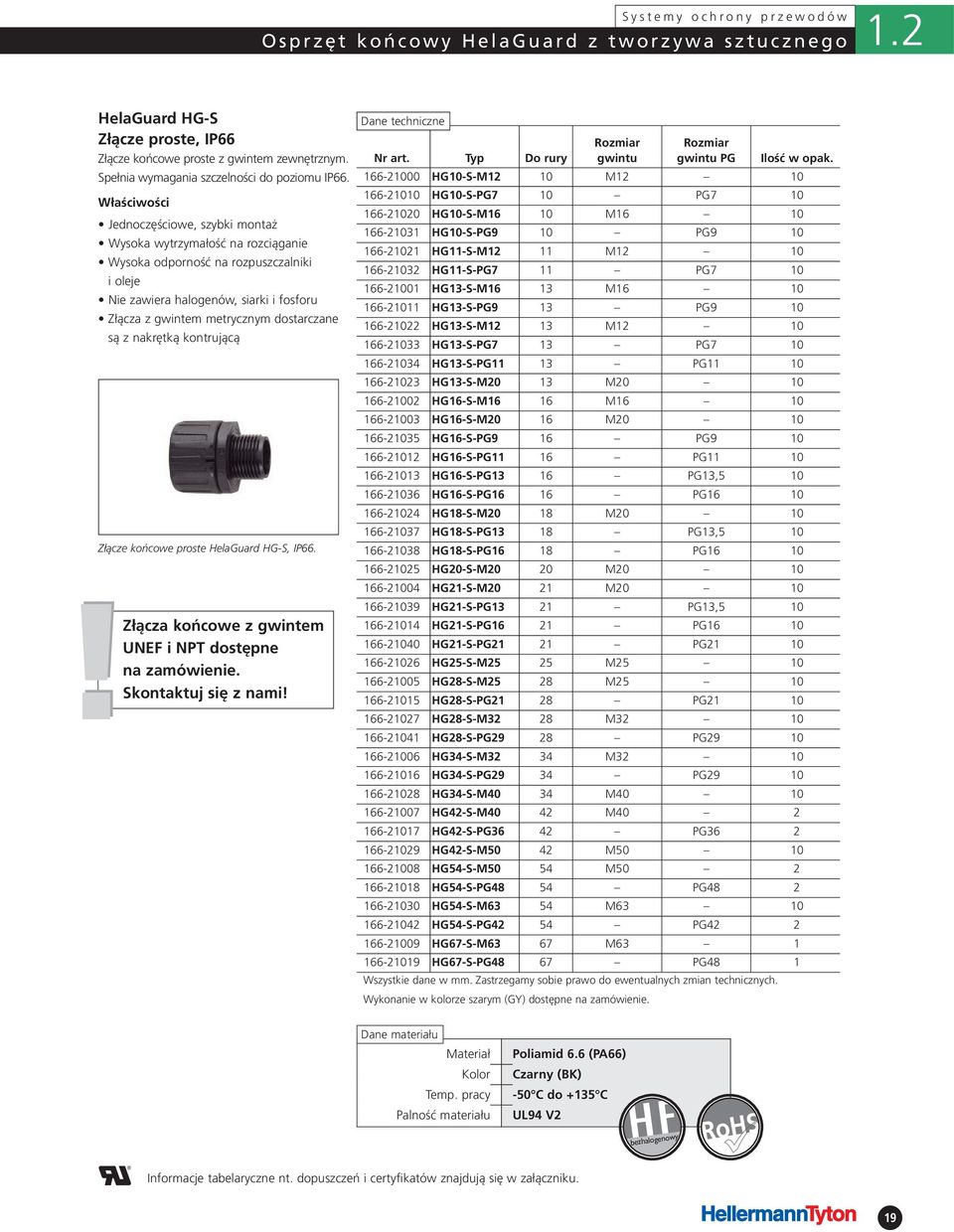

19 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego 1.2 HelaGuard HG-S Złącze proste, IP66 Złącze końcowe proste z gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane są z nakrętką kontrującą Złącze końcowe proste HelaGuard HG-S, IP66.!Złącza końcowe z gwintem UNEF i NPT dostępne na zamówienie. Skontaktuj się z nami! Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG10-S-M12 10 M HG10-S-PG7 10 PG HG10-S-M16 10 M HG10-S-PG9 10 PG HG11-S-M12 11 M HG11-S-PG7 11 PG HG13-S-M16 13 M HG13-S-PG9 13 PG HG13-S-M12 13 M HG13-S-PG7 13 PG HG13-S-PG11 13 PG HG13-S-M20 13 M HG16-S-M16 16 M HG16-S-M20 16 M HG16-S-PG9 16 PG HG16-S-PG11 16 PG HG16-S-PG13 16 PG13, HG16-S-PG16 16 PG HG18-S-M20 18 M HG18-S-PG13 18 PG13, HG18-S-PG16 18 PG HG20-S-M20 20 M HG21-S-M20 21 M HG21-S-PG13 21 PG13, HG21-S-PG16 21 PG HG21-S-PG21 21 PG HG25-S-M25 25 M HG28-S-M25 28 M HG28-S-PG21 28 PG HG28-S-M32 28 M HG28-S-PG29 28 PG HG34-S-M32 34 M HG34-S-PG29 34 PG HG34-S-M40 34 M HG42-S-M40 42 M HG42-S-PG36 42 PG HG42-S-M50 42 M HG54-S-M50 54 M HG54-S-PG48 54 PG HG54-S-M63 54 M HG54-S-PG42 54 PG HG67-S-M63 67 M HG67-S-PG48 67 PG48 1 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66) Czarny (BK) -50 C do +135 C UL94 V2 Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 19

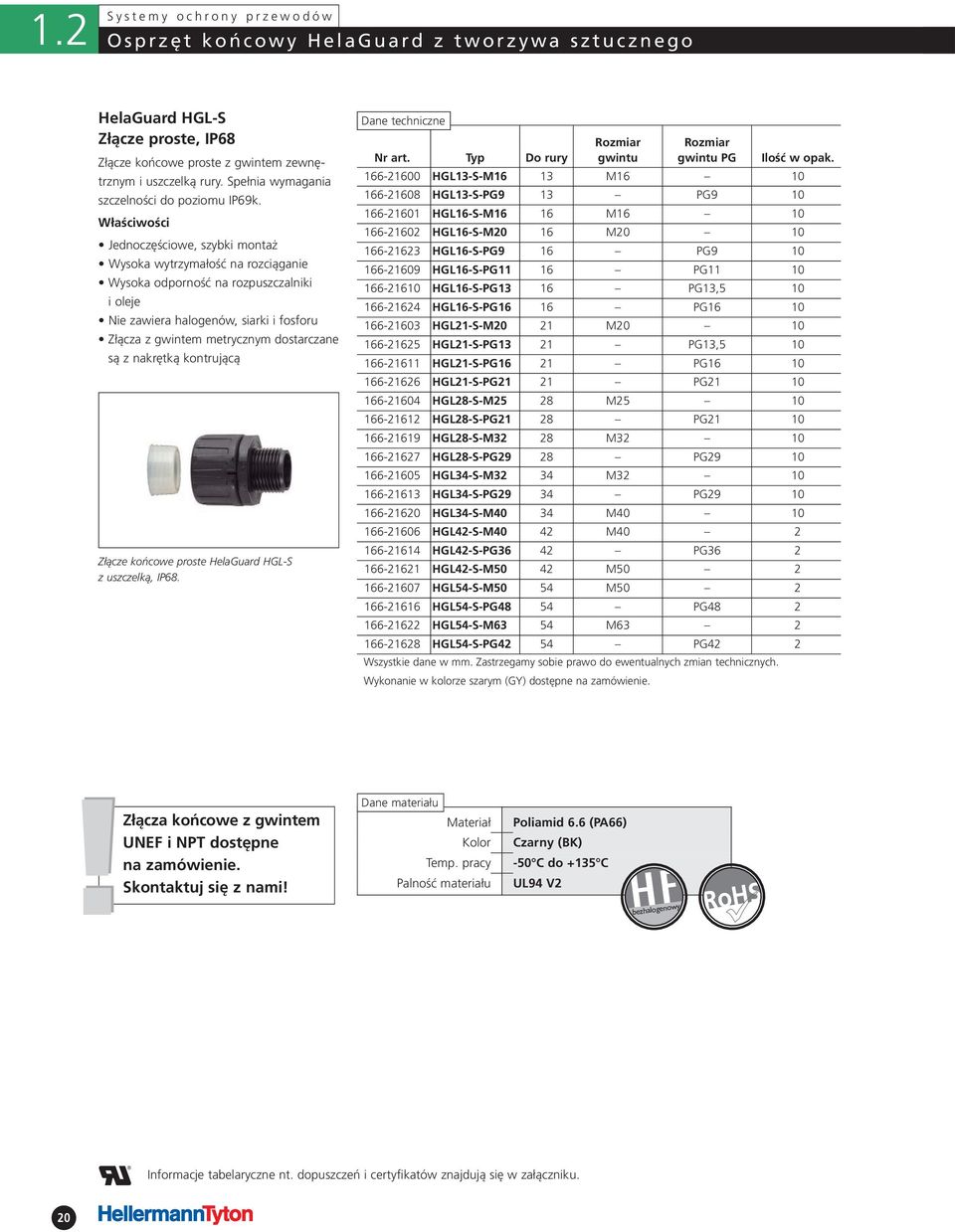

20 1.2 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego HelaGuard HGL-S Złącze proste, IP68 Złącze końcowe proste z gwintem zewnętrznym i uszczelką rury. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane są z nakrętką kontrującą Złącze końcowe proste HelaGuard HGL-S z uszczelką, IP68. Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL13-S-M16 13 M HGL13-S-PG9 13 PG HGL16-S-M16 16 M HGL16-S-M20 16 M HGL16-S-PG9 16 PG HGL16-S-PG11 16 PG HGL16-S-PG13 16 PG13, HGL16-S-PG16 16 PG HGL21-S-M20 21 M HGL21-S-PG13 21 PG13, HGL21-S-PG16 21 PG HGL21-S-PG21 21 PG HGL28-S-M25 28 M HGL28-S-PG21 28 PG HGL28-S-M32 28 M HGL28-S-PG29 28 PG HGL34-S-M32 34 M HGL34-S-PG29 34 PG HGL34-S-M40 34 M HGL42-S-M40 42 M HGL42-S-PG36 42 PG HGL42-S-M50 42 M HGL54-S-M50 54 M HGL54-S-PG48 54 PG HGL54-S-M63 54 M HGL54-S-PG42 54 PG42 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie.! Złącza końcowe z gwintem UNEF i NPT dostępne na zamówienie. Skontaktuj się z nami! Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66) Czarny (BK) -50 C do +135 C UL94 V2 Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 20

21 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego 1.2 HelaGuard HG-90 Złącze kątowe 90, IP66 Złącze kątowe 90 z gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane są z nakrętką kontrującą Złącze kątowe 90 HelaGuard HG-90, IP66. Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG10-90-M12 10 M HG10-90-PG7 10 PG HG11-90-M12 11 M HG13-90-M16 13 M HG13-90-PG9 13 PG HG16-90-M16 16 M HG16-90-M20 16 M HG16-90-PG9 16 PG HG16-90-PG11 16 PG HG16-90-PG13 16 PG13, HG18-90-PG13 18 PG13, HG20-90-M20 20 M HG21-90-M20 21 M HG21-90-PG13 21 PG13, HG21-90-PG16 21 PG HG25-90-M25 25 M HG28-90-M25 28 M HG28-90-PG21 28 PG HG34-90-M32 34 M HG34-90-PG29 34 PG HG42-90-M40 42 M HG42-90-PG36 42 PG HG42-90-M50 42 M HG54-90-M50 54 M HG54-90-PG48 54 PG HG54-90-M63 54 M HG67-90-M63 67 M HG67-90-PG48 67 PG48 1 Wykonanie w kolorze szarym (GY) dostępne na zamówienie.! Złącza końcowe z gwintem UNEF i NPT dostępne na zamówienie. Skontaktuj się z nami! Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66) Czarny (BK) -50 C do +135 C UL94 V2 Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 21

22 1.2 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego HelaGuard HGL-90 Złącze kątowe 90, IP68 Złącze kątowe 90 z gwintem zewnętrznym i uszczelką rury. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane są z nakrętką kontrującą Złącze kątowe 90 HelaGuard HGL-90 z uszczelką, IP68. Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL13-90-M16 13 M HGL13-90-PG9 13 PG HGL16-90-M16 16 M HGL16-90-M20 16 M HGL16-90-PG9 16 PG HGL16-90-PG11 16 PG HGL16-90-PG13 16 PG13, HGL21-90-M20 21 M HGL21-90-PG13 21 PG13, HGL21-90-PG16 21 PG HGL28-90-M25 28 M HGL28-90-PG21 28 PG HGL34-90-M32 34 M HGL34-90-PG29 34 PG HGL42-90-M40 42 M HGL42-90-PG36 42 PG HGL42-90-M50 42 M HGL54-90-M50 54 M HGL54-90-PG48 54 PG HGL54-90-M63 54 M63 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie.! Złącza końcowe z gwintem UNEF i NPT dostępne na zamówienie. Skontaktuj się z nami! Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66) Czarny (BK) -50 C do +135 C UL94 V2 Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 22

23 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego 1.2 HelaGuard HG-45 Złącze kątowe 45, IP66 Złącze kątowe 45 z gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane są z nakrętką kontrującą Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG16-45-M20 16 M HG16-45-PG13 16 PG HG21-45-M20 21 M HG21-45-PG13 21 PG13, HG21-45-PG16 21 PG HG28-45-M25 28 M HG28-45-PG21 28 PG HG34-45-M32 34 M HG34-45-PG29 34 PG HG42-45-M50 42 M HG42-45-PG36 42 PG HG54-45-M50 54 M50 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie.! Złącza końcowe z gwintem UNEF i NPT dostępne na zamówienie. Skontaktuj się z nami! Złącze kątowe 45 HelaGuard HG-45, IP66. Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66) Czarny (BK) -50 C do +135 C UL94 V2 HelaGuard HGL-45 Złącze kątowe 45, IP68 Złącze kątowe 45 z gwintem zewnętrznym i uszczelką rury. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Złącza z gwintem metrycznym dostarczane są z nakrętką kontrującą Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL16-45-M20 16 M HGL16-45-PG13 16 PG13, HGL21-45-M20 21 M HGL21-45-PG13 21 PG13, HGL21-45-PG16 21 PG HGL28-45-M25 28 M HGL28-45-PG21 28 PG HGL34-45-M32 34 M HGL34-45-PG29 34 PG HGL42-45-M50 42 M HGL42-45-PG36 42 PG HGL54-45-M50 54 M50 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze kątowe 45 HelaGuard HGL-45 z uszczelką, IP68. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 23

24 1.2 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego HelaGuard HG-SM Złącze proste z obrotowym gwintem zewnętrznym, IP66 Złącze końcowe proste z obrotowym, mosiężnym gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG13-SM-PG9 13 PG HG13-SM-M16 13 M HG16-SM-PG9 16 PG HG16-SM-M16 16 M HG16-SM-M20 16 M HG16-SM-PG11 16 PG HG21-SM-PG13 21 PG13, HG21-SM-M20 21 M HG21-SM-PG16 21 PG HG28-SM-M25 28 M HG28-SM-PG21 28 PG HG34-SM-M32 34 M HG34-SM-PG29 34 PG HG42-SM-M40 42 M HG54-SM-M50 54 M HG67-SM-M63 67 M63 1 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze końcowe proste HelaGuard HG-SM z obrotowym gwintem zewnętrznym, IP66. Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66), Mosiądz niklowany (NPB) Czarny (BK) -50 C do +135 C UL94 V2 HelaGuard HGL-SM Złącze proste z obrotowym gwintem zewnętrznym, IP68 Złącze końcowe proste z obrotowym, mosiężnym gwintem zewnętrznym i uszczelką. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL13-SM-PG9 13 PG HGL13-SM-M16 13 M HGL16-SM-PG9 16 PG HGL16-SM-M16 16 M HGL16-SM-M20 16 M HGL16-SM-PG11 16 PG HGL21-SM-PG13 21 PG13, HGL21-SM-M20 21 M HGL21-SM-PG16 21 PG HGL28-SM-M25 28 M HGL28-SM-PG21 28 PG HGL34-SM-M32 34 M HGL34-SM-PG29 34 PG HGL42-SM-M40 42 M HGL54-SM-M50 54 M HGL67-SM-M63 67 M63 1 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze końcowe proste HelaGuard HGL-SM z obrotowym gwintem zewnętrznym i uszczelką, IP68. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 24

25 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego 1.2 HelaGuard HG-90M Złącze kątowe 90 z obrotowym gwintem zewnętrznym, IP66 Złącze kątowe 90 z obrotowym, mosiężnym gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG13-90M-PG9 13 PG HG13-90M-M16 13 M HG16-90M-PG9 16 PG HG16-90M-M16 16 M HG16-90M-M20 16 M HG16-90M-PG11 16 PG HG21-90M-PG13 21 PG13, HG21-90M-M20 21 M HG21-90M-PG16 21 PG HG28-90M-M25 28 M HG28-90M-PG21 28 PG HG34-90M-M32 34 M HG34-90M-PG29 34 PG HG42-90M-M40 42 M HG54-90M-M50 54 M HG67-90M-M63 67 M63 1 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze kątowe 90 HelaGuard HG-90M z obrotowym gwintem, IP66. Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66), Mosiądz niklowany (NPB) Czarny (BK) -50 C do +135 C UL94 V2 HelaGuard HGL-90M Złącze kątowe 90 z obrotowym gwintem zewnętrznym, IP68 Złącze kątowe 90 z obrotowym, mosiężnym gwintem zewnętrznym i uszczelką rury. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL13-90M-PG9 13 PG HGL13-90M-M16 13 M HGL16-90M-PG9 16 PG HGL16-90M-M16 16 M HGL16-90M-M20 16 M HGL16-90M-PG11 16 PG HGL21-90M-PG13 21 PG13, HGL21-90M-M20 21 M HGL21-90M-PG16 21 PG HGL28-90M-M25 28 M HGL28-90M-PG21 28 PG HGL34-90M-M32 34 M HGL34-90M-PG29 34 PG HGL42-90M-M40 42 M HGL54-90M-M50 54 M50 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze kątowe 90 HelaGuard HGL-90M z obrotowym gwintem zewnętrznym i uszczelką rury, IP68. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 25

26 1.2 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego HelaGuard HG-45M Złącze kątowe 45 z obrotowym gwintem zewnętrznym, IP66 Złącze kątowe 45 z obrotowym, mosiężnym gwintem zewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG16-45M-M20 16 M HG16-45M-PG9 16 PG HG16-45M-PG11 16 PG HG21-45M-M20 21 M HG21-45M-PG13 21 PG13, HG21-45M-PG16 21 PG HG28-45M-M25 28 M HG28-45M-PG21 28 PG HG34-45M-M32 34 M HG34-45M-PG29 34 PG HG42-45M-M50 42 M HG54-45M-M50 54 M50 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze kątowe 45 HelaGuard HG-45M z obrotowym gwintem, IP66. Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66), Mosiądz niklowany (NPB) Czarny (BK) -50 C do +135 C UL94 V2 HelaGuard HGL-45M Złącze kątowe 45 z obrotowym gwintem zewnętrznym, IP68 Złącze kątowe 45 z obrotowym, mosiężnym gwintem zewnętrznym i uszczelką rury. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL16-45M-M20 16 M HGL16-45M-PG9 16 PG HGL16-45M-PG11 16 PG HGL21-45M-M20 21 M HGL21-45M-PG13 21 PG13, HGL21-45M-PG16 21 PG HGL28-45M-M25 28 M HGL28-45M-PG21 28 PG HGL34-45M-M32 34 M HGL34-45M-PG29 34 PG HGL42-45M-M50 42 M HGL54-45M-M50 54 M50 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze kątowe 45 HelaGuard HGL-45M z obrotowym gwintem i uszczelką, IP68. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 26

27 Systemy ochrony przewodów Osprzęt końcowy HelaGuard z tworzywa sztucznego 1.2 HelaGuard HG-SF Złącze proste z obrotowym gwintem wewnętrznym, IP66 Złącze końcowe proste z obrotowym, mosiężnym gwintem wewnętrznym. Spełnia wymagania szczelności do poziomu IP66. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HG13-SF-M16 13 M HG13-SF-PG9 13 PG HG16-SF-M16 16 M HG16-SF-M20 16 M HG16-SF-PG11 16 PG HG16-SF-PG16 16 PG HG21-SF-M20 21 M HG21-SF-PG16 21 PG HG28-SF-M25 28 M HG28-SF-PG21 28 PG HG34-SF-M32 34 M HG34-SF-PG29 34 PG HG42-SF-M40 42 M HG54-SF-M50 54 M50 2 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze proste HelaGuard HG-SF z obrotowym gwintem wewnętrznym, IP66. Materiał Kolor Temp. pracy Palność materiału Poliamid 6.6 (PA66), Mosiądz niklowany (NPB) Czarny (BK) -50 C do +135 C UL94 V2 HelaGuard HGL-SF Złącze proste z obrotowym gwintem wewnętrznym, IP68 Złącze końcowe proste z obrotowym, mosiężnym gwintem wewnętrznym i uszczelką. Spełnia wymagania szczelności do poziomu IP69k. Jednoczęściowe, szybki montaż Wysoka wytrzymałość na rozciąganie Wysoka odporność na rozpuszczalniki i oleje Nie zawiera halogenów, siarki i fosforu Nr art. Typ Do rury gwintu gwintu PG Ilość w opak HGL13-SF-M16 13 M HGL13-SF-PG9 13 PG HGL16-SF-PG9 16 PG HGL16-SF-M16 16 M HGL16-SF-M20 16 M HGL16-SF-PG11 16 PG HGL21-SF-PG13 21 PG13, HGL21-SF-M20 21 M HGL21-SF-PG16 21 PG HGL28-SF-M25 28 M HGL28-SF-PG21 28 PG HGL34-SF-M32 34 M HGL34-SF-PG29 34 PG HGL42-SF-M40 42 M HGL54-SF-M50 54 M HGL67-SF-M63 67 M63 1 Wykonanie w kolorze szarym (GY) dostępne na zamówienie. Złącze proste HelaGuard HG-SF z obrotowym gwintem wewnętrznym i uszczelką, IP68. Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku. 27
