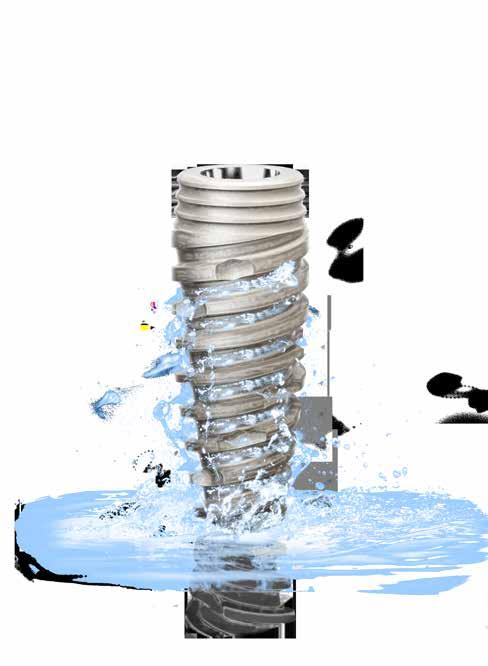

2 Najlepsze decyzje są oparte na faktach. 24 LATA Dostarczamy wysokiej jakości rozwiązania implantologiczne od ponad 24 lat NR4 Jestesmy 4tą co do wielkości firmą implantologiczną na świecie Więcej niż 270,000 pacjentów było leczonych implantami Neodent w Brazylii w 204 roku Udokumentowany wskaźnik powodzenia 99.7% u 3578 pacjentów 00% wsparcie dla naszych klientów Więcej niż 50+ naukowych artykułów i publikacji 35,000 profesjonalistów na świecie używa implantów Neodent NR Neodent jest liderem w Ameryce Łacińskiej - drugim co do wielkości rynku zbytu implantów.,000,000 Sprzedajemy corocznie ponad milion implantów Zalecany szczególnie, gdy potrzeba lepszej stabilizacji pierwotnej. Stożkowy kształt i budowa gwintu powoduje, że implant ten dedykowany jest kości klasy D3 i D4 oraz do implantacji natychmiastowych. Edukacja, nauka, wsparcie i badania naukowe w Curitiba, Brazylia ILAPEO ILAPEO Straumann zwiększył swoje udziały w Neodent do 00% (w kwietniu 205 roku) Neodent kładzie dużą wagę na edukację i szkolenia w celu zapewnienia jakości oraz standardów leczenia i opieki nad pacjentem. Czyni to poprzez ILAPEO (Latin American Institute of Dental Education), jeden z największych na świecie ośrodków szkolenia dedykowany implantologii, który oferuje kursy dla tysięcy uczestników z całego świata każdego roku. ILAPEO proponuje kursy podyplomowe i kursy mistrzowskie dla klinicystów. Jest to wspaniały powód, aby odwiedzić Brazylię... NEODENT - DOŻYWOTNIA GWARANCJA Celem programu Neodent Originals jest zapewnienie jakości i trwałości produktów Neodent. Dlatego stomatolodzy, którzy używają w swoich procedurach produktów Neodent mogą liczyć na gwarancję dotyczącą każdego rozwiązania. IMPLANTY: Dożywotnia gwarancja. Wymiana na taki sam lub podobny implant. KOMPONENTY IMPLANTÓW: 0 lat gwarancji na łączniki metalowe. Ponad 3,000 lekarzy zostało przeszkolonych w ośrodkach naukowych Neodent w Brazylii Z implantem DriveCM można pracować w różnych warunkach. Niemniej jednak w niektórych przypadkach może wydać się ciekawszy implant AlvimCM. Dlatego uprościliśmy procedury robiąc jedno protetyczne portfolio dla implantów DriveCM i AlvimCM, oparte na tej samej platformie protetycznej niezależnie od średnic i jeden zestaw chirurgiczny do DriveCM i AlvimCM. Prosto i elastycznie z Neodent. Oferuje niezawodne rozwiązania we wszystkich klasach kości i jest w stanie poradzić sobie z większością przypadków ze względu na jego zwężający się kształt. Budowa stożkowa jest szczególnie pomocna w implantacjach do kieszonek poekstrakcyjnych oraz kości typu D3, D Neodent Stożek Morse a 003

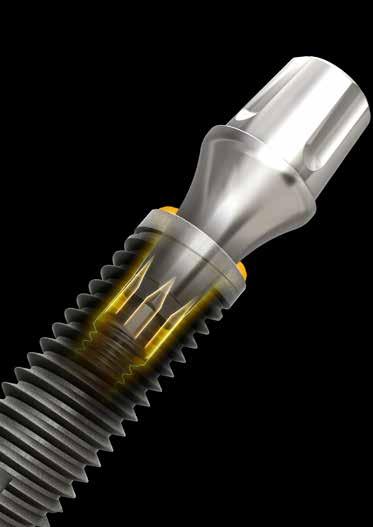

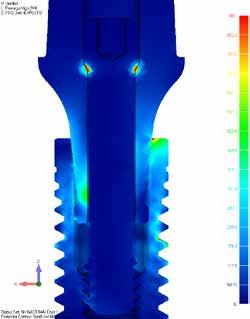

3 Zalety konstrukcyjne Oparte na korzyściach płynących z kształtu trzonu implantu oraz budowy gwintu i połączeniu opartym na stożku Morse a (CM) Łącząc zalety stożka Morse a (CM) oraz możliwość wyboru różnych projektów rdzenia implantu, dostajemy system o szerokiej gamie opcji wyboru dający oparcie w większości przypadków klinicznych. Wysoka estetyka i przewidywalne rezultaty Zaprojektowany, aby zwiększyć ilość tkanek miękkich wokół implantu Stożkowe połączenie CM w implantach zostało zaprojektowane, aby: Dawać optymalny rozkład sił Minimalizować ryzyko mikro-ruchu Stworzyć hermetyczne uszczelnienie zapobiegające kolonizacji bakterii Zapewniać doskonałą stabilność mechaniczną łącznikom Zdjęcia wykonane w Laboratorium Materiałoznawczym Neodent (LIM) - Curitiba - PR - Brazylia System implantów CM posiada efekt przełączenia platformy dzięki czemu wspiera tkanki miękkie i twarde w utrzymaniu stabilnej pozycji wokół wszczepu Możliwość subkrestalnego umieszczenia implantu predysponuje do naturalnego profilu wyłaniania Procedury mniej traumatyczne Optymalne dopasowanie tkanek miękkich może być osiągnięte poprzez zmniejszenie liczby procedur wokół miejsca połączenia implant-łącznik zgodnie z koncepcją jeden łącznik w jednym czasie Zdjęcie radiologiczne ostatecznej pozycji implantu Osadzona korona protetyczna w dniu wykonanej chirurgii Zdjęcie radiologiczne po 6 latach Zdjęcia przypadków klinicznych dzięki uprzejmości ILAPEO - Curitiba - PR - Brazylia 004 Technologia Technologia 005

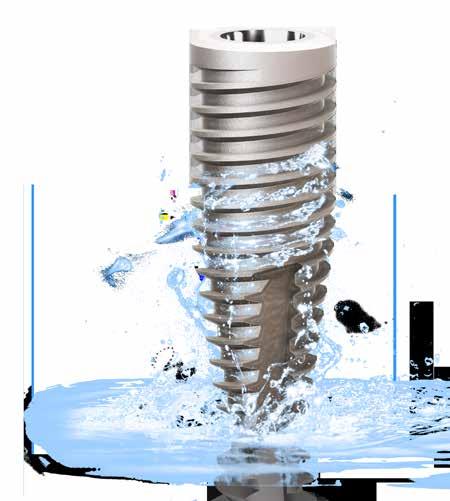

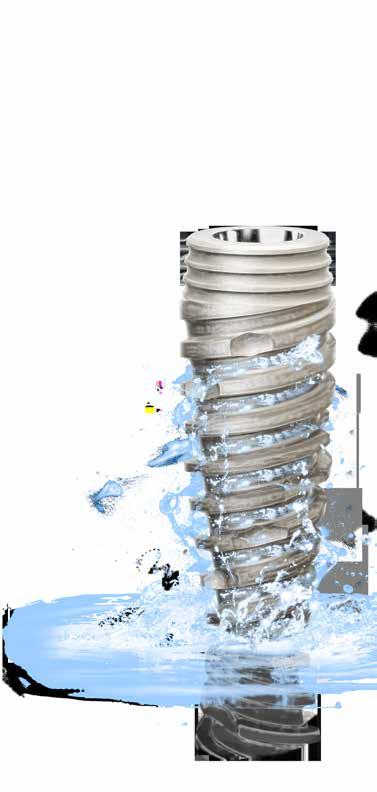

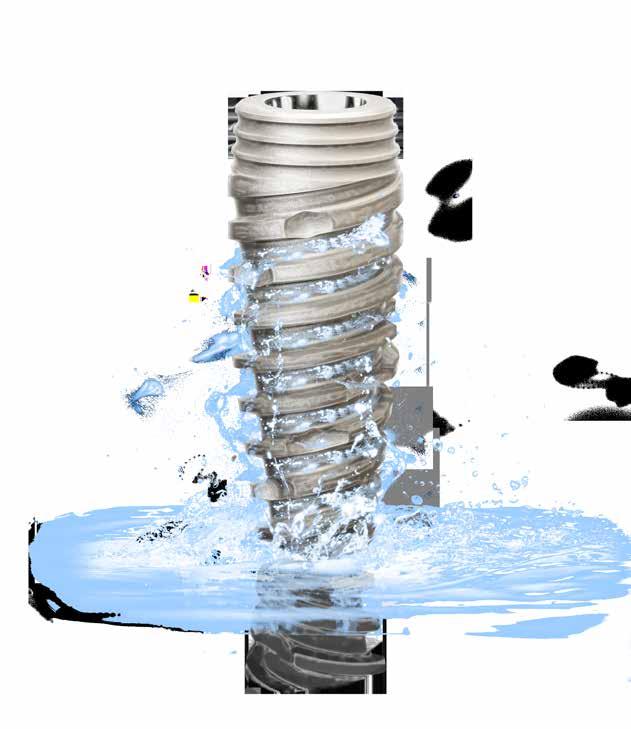

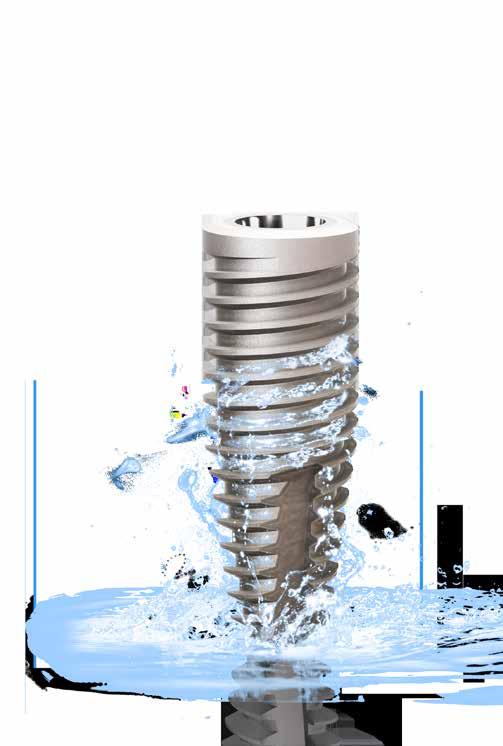

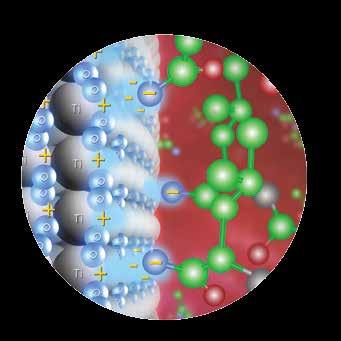

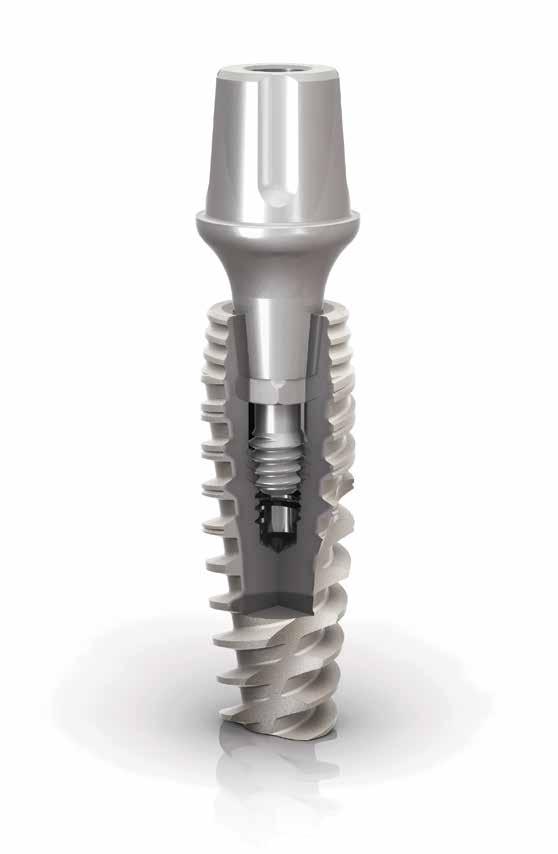

4 Surface concept evolution :: Powierzchnia hydrofilna; :: Innowacyjna powierzchnia wykazująca aktywność fizyko-chemiczną. Acqua: innowacyjna powierzchnia zaprojektowana dla udanej osteointegracji Warstwa tlenku tytanu na powierzchni implantu jest zwykle elektroujemna. Konsekwencją tego jest przede wszystkim osłabienie kontaktu pomiędzy powierzchnią implantów i krwią, która też jest elektroujemna. Powierzchnie hydrofilowe na implantach charakteryzują elektro-dodatnie właściwości tytanu. Aktywność fizykochemiczna powierzchni Acqua zmienia ładunek ujemny na dodatni, który jest atrakcyjny dla krwi która ma ładunek ujemny, co wykazały badania in vitro,2 Porównanie powierzchni * Interakcja powierzchni Acqua (elektropozytywnej) z krwią (elektronegatywną) Powierzchnia hydrofobowa (tradycyjna). Powierzchnia hydrofilowa Acqua. *Zdjęcia doświadczalne. Rupp F, Scheideler L, Eichler M, Geis-Gerstorfer J.Wetting behavior of dental implants.int J Oral Maxillofac Implants. 20 Nov-Dec; 26(6): Gittens RA, Olivares-Navarrete R, Tannenbaum R,Boyan BD, Schwartz Z. Electrical implications of corrosion for osseointegration of titanium implants. J Dent Res. 20 Dec; 90(2): Powierzchnia Acqua Powierzchnia Acqua 007

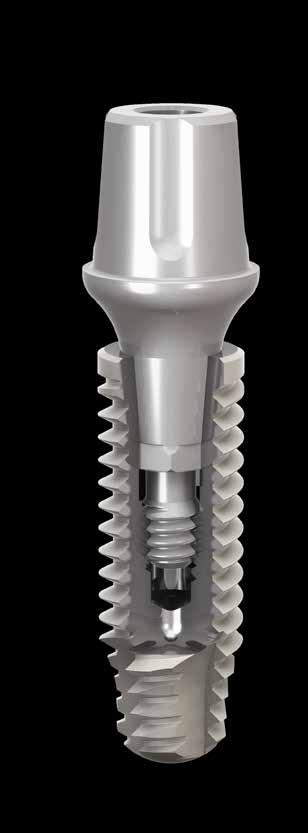

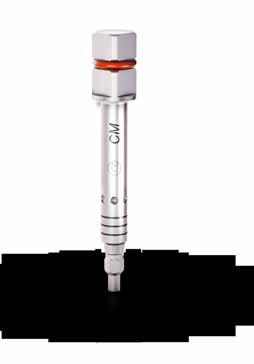

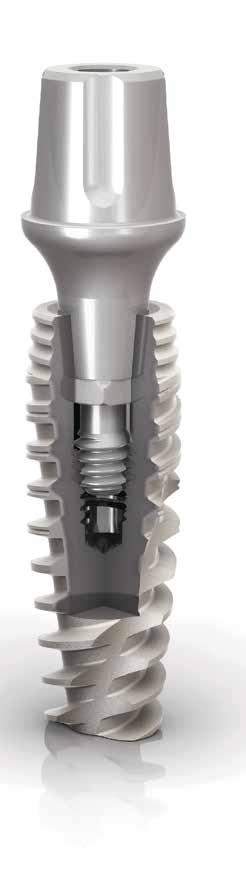

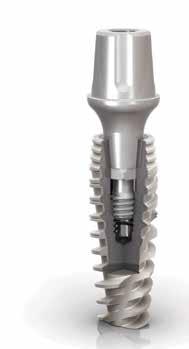

5 Implanty CM z indeksem protetycznym Obecność indeksu protetycznego w implantach CM usprawnia i skraca zabieg chirurgiczny implantacji, dopuszcza zwiększenie momentu obrotowego oraz umożliwia wczesne planowanie końcowego uzupełnienia protetycznego co pozwala na zwiększenie wszechstronności w procedurach klinicznych i laboratoryjnych. Drive Alvim Pobranie Implantu i Przenoszenie Przenośnik dostępny na kątnicę chirurgiczną, pozwala na wyjęcie implantu bezpośrednio z opakowania. Pierwszy etap każdej implantacji wykonywany jest kątnicą bez względu na to czy używamy mikrosilnika czy śrubokrętu cyfrowego. CM Exact Line Wszystkie implanty CM mają jedną średnicę platformy protetycznej i podstawową linię łączników Exact. Łączniki posiadają antyrotacyjny indeks, który pozwala jednocześnie na jednoznaczne pozycjonowanie co daje jeszcze większą uniwersalność linii CM. Gdy implant jest stabilny w wypreparowanym łożu możemy zastąpić kątnice ręcznym kluczem dynamometrycznym, którym kontynuujemy zagłębianie wszczepu w kości. Korzystanie z ręcznego przenośnika ochrania kątnice przed przeciążeniami i przedłuża żywotność jej łożyskom. Zapobiega też blokowaniu się przenośnika wewnątrz implantu. Śrubokręty Klucz do łączników protetycznych Wkrętak Obecne na trzonie wkrętaka sześć zagłębień odpowiada i pokrywa się z sześcioma płaszczyznami indeksu. Po umieszczeniu implantu na właściwej głębokości jeden ze znaczników powinien znajdować się w położeniu dopoliczkowym, w celu ułatwienia prawidłowego ustawienia łącznika do ostatecznej odbudowy. CM CONE MORSE Łącznik CM Łącznik 7 /30 CM Mini stożkowy CM Mini oraz CM Micro stożkowy Łącznik CM Uniwersalny CM Exact Uniwersalny (2 częściowy) 7 / 30º CM Exact Uniwersalny CM Exact Anatomiczny Łącznik CM Equator Elementy dokręcane do łączników 5Ncm 5Ncm 5Ncm 5Ncm 32Ncm 32Ncm 0Ncm 32Ncm 32Ncm 008 Stożek Morse a Stożek Morse a 009

6 8.0 mm 0.0 mm.5 mm 3.0 mm 6.0 mm Ø Ø 4.3 CECHY PRODUKTU: :: Implant o stożkowym kształcie rdzenia z połączeniem opartym na stożku Morse a; :: Podwójny, progresywny gwint; :: Lewoskrętne komory; :: Zalecany do kości typu D3 i D4 oraz implantacji natychmiastowych; :: Jedna platforma protetyczna do wszystkich średnic implantów; :: Zalecane pozycjonowanie 2mm subkrestalnie; :: Prędkość preparacji łoża: obrotów na minutę; :: Prędkość implantacji: 30 obr/min; :: Maksymalny moment obrotowy: 60Ncm. Ø 5.0 Śruba zamykająca CM :: Do używania ze śrubokrętem manualnym.2mm (04.007) :: Nie należy przkraczać momentu obrotowego 0Ncm mm 2 mm Wstępne Alvim 2.0 Alvim 3.5 SEKWENCJA WIERTEŁ CM Pilot 2.8 / 3.5 Alvim 4.3 CM Pilot 3.6 / 4.3 Alvim 5.0 CM Pilot 4.3 / 5.0 Śruba gojąca :: Do używania ze śrubokrętem manualnym.2mm (04.007) :: Nie należy przkraczać momentu obrotowego 0Ncm. Wysokość przezdziąsłowa 0.8 mm.5 mm 4.5 mm 5.5 mm 6.5 mm mm 4.3mm 5.0mm *Opcjonalnie 00 DriveCM Acqua DriveCM Acqua 0

7 8.0 mm 0.0 mm.5 mm 3.0 mm 6.0 mm Ø CECHY PRODUKTU: Ø :: Stożkowa konstrukcja korpusu implantu z połaczeniem łącznika na stożku Morse a; :: Podwójna spirala gwintu; :: Niezawodne rozwiązanie odpowiednie dla wszystkich typów kości; :: Zalecany również do kosci klasy D3 i D4 oraz poekstrakcyjnie; :: Średnica szyjki równa średnicy implantu; :: Jednna platforma protetyczna do wszystkich średnic implantów; :: Wygodne w użyciu wiertło pilotowe (łatwe do zagłębienia); :: Zalecane pozucjonowanie 2mm subkrestalnie; :: Prędkość preparacji łoża: obrotów na minutę dla kości typu i 2; :: Prędkość preparacji łoża: obrotów na minutę dla kości typu 3 i 4s; :: Prędkość implantacji: 30 obr/min; :: Maksymalny moment obrotowy: 60Ncm. Ø 5.0 Śruba zamykająca CM :: Do używania ze śrubokrętem manualnym.2mm (04.007) :: Nie należy przkraczać momentu obrotowego 0Ncm mm 2 mm Wstępne Alvim 2.0 Alvim 3.5 SEKWENCJA WIERTEŁ CM Pilot 2.8 / 3.5 Alvim 4.3 CM Pilot 3.6 / 4.3 Alvim 5.0 CM Pilot 4.3 / 5.0 Tap Drill 3.5 Tap Drill 4.3 Tap Drill 5.0 Śruba gojąca :: Do używania ze śrubokrętem manualnym.2mm (04.007) :: Nie należy przkraczać momentu obrotowego 0Ncm. Wysokość przezdziąsłowa 0.8 mm.5 mm 4.5 mm 5.5 mm 6.5 mm mm 4.3mm 5.0mm *Opcjonalnie **Zalecane dla kości typu i 2 02 AlvimCM AlvimCM 03

8 Prosta protetyka i estetyczne rezultaty. Oferujemy szeroką gamę opcji protetycznych dla zwiększenia elastyczności Linia implantów CM ma jedno połączenie protetyczne dla wszystkich średnic implantów, upraszczając tym samym proces planowania protetycznego. Chociaż istnieje kilka średnic implantów zaspokajających potrzeby kliniczne, to jeden rozmiar platformy ułatwia planowanie i składanie zamówień. Podstawa Tytanowa Elastyczność i jakość dla Twojego laboratorium. Zaprojektowany łącznik dla pojedynczych rekonstrukcji frezowanych uzupełnień z cyrkonu, oryginalna Podstawa Tytanowa Neodent jest elementem protetycznym opracowanym w celu zapewnienia perfekcyjnego połączenia implantu z łącznikiem. CM Exact Profile Prace przykręcane Średnica wewnętrzna Ø Średnica wewnętrzna Ø Średnica wewnętrzna Ø Ø 3.5 Ø 4.3 Ø 5.0 Chimney height: 4 mm Gingival height CM 0,8 mm,5 mm 2,5 mm 3,5 mm 4,5 mm Artykuł Platforma Średnica Wysokość dziąsłowa Wysokość komina 0,8,5 CM Exact 3.5 2,5 4 mm 3,5 4,5 Łącznik CM (pojedyncze odbudowy) Prace cementowane Łącznik CM Micro stożkowy (wielopunktowe odbudowy) Łącznik CM Mini stożkowy (wielopunktowe odbudowy) Łącznik 7 / 30 CM Mini stożkowy (wielopunktowe odbudowy) Podstawa Tytanowa dla Cerec Łącznik CM Uniwersalny Łącznik 7 / 30 CM Uniwersalny Łącznik CM Anatomiczny Artykuł 35.9 Platforma Średnica Wysokość dziąsłowa Wysokość komina 0, , CM Exact ,5 3,5 4, mm , ,5 CM Exact Linia łączników CM Exact bazuje na połączeniu stożkowym i ma na końcu index hex, który pozwala na jednoznaczne pozycjonowanie ustawienia protetycznego (indeksowanie protetyczne), dodając jeszcze więcej wszechstronność linii CM. * Dostępne na łącznikach anatomicznych CM oraz łącznikach uniwersalnych CM Bloczki Tytanowe Bloczki tytanowe przystosowane do indywidualizacji w systemach CAD/CAM. :: Zapewnia oryginalność połączenia Neodent; :: Dwa wymiary wyjściowe,5 oraz 5,8 mm; :: Dołączona śruba (linia CM) Preface CM Exact Ø,5mm Preface CM Exact Ø5,8mm 04 Podstawa Tytanowa 05

9 Łącznik CM :: Minimalna wysokość międzyokluzyjna mm liczone od poziomu błony śluzowej; :: Jednopunktowe prace przykręcane; :: Zalecany na odbudowy boczne; :: Uwzględnia dodatkowe mm z wysokości na licowanie. Łącznik CM :: Uwaga: zalecana kontrola momentu obrotowego. 0.8 mm.5 mm 4.5 mm 5.5 mm Łącznik CM 32 Ncm Śrubokręt z hexem.6mm i adapterem do raczety Ø 4.8mm Transfery wyciskowe CM :: Dostępne tytanowe; :: Do koron Łyżka otwarta Łyżka zamknięta Czapeczka ochronna CM Raczeta z kontrolą momentu obrotowego Analog laboratoryjny CM Łącznik CM Transfery wyciskowe Łyżka otwarta Czapeczka ochronna na łącznik CM Łyżka zamknięta Prefabrykowane cylindry CM :: Dostępne: Tytanowy: To uzupełnień czasowych; CrCo: Do nadlewania; Spalające się: Do odlewnictwa; :: Dołączona śruba; :: Do koron. Do Odlewu Tytanowy CoCr Analog łącznika CM Śruba do łączników :: Uwaga, zalecana kontrola siły dokręcania; :: Do użytku ze śrubokrętem.2mm (05.005); :: Do kontroli momentu obrotowego należy używać raczety z dynamometrem (04.050). Neotorque Tytanowy Neotorque :: Zastosowanie warstwy powłoki węglowej, daje niższy współczynnik tarcia, co skutkuje zwiększoną wytrzymałością na obciążenia. Prefabrykowane cylindry CM Śrubokręt z hexem.2mm i adapterem do raczety Raczeta z kontrolą momentu obrotowego Osłona CM przy polerowaniu :: Do użytku w laboratorium. 0 Ncm Do odlewu, tytanowy, chrom-kobalt 06 Stożek Morse a Łączniki CM Stożek Morse a Łączniki CM 07

10 CM Mini łącznik stożkowy 7 / 30 CM i Exact - Mini łączniki stożkowe :: Minimalna powierzchnia międzyokluzyjna dla prostych łączników wynosi 4.4 mm licząc od poziomu śluzówki; :: Wielopunktowe uzupelnienia przykręcane; :: Uwzględnia dodatkowe mm z wysokości na licowanie. Łącznik CM Mini stożkowy 7º / 30º CM i Exact - Mini łączniki stożkowe Łącznik CM Mini stożkowy :: Uwaga: zalecana kontrola momentu obrotowego. Łącznik 7 / 30 CM Exact - Mini stożkowy :: Wysokości przezśluzówkowe łączników anatomicznych widoczne na stronie 27; :: Indeksowane. 0.8 mm mm 4.5 mm 5.5 mm mm 7º º Ncm Klucz do łączników protetycznych 5 Ncm Śrubokręt z hexem 0.9mm i adapterem do raczety Ø 4.8mm Ø 4.8mm Łącznik 7 / 30 CM Mini stożkowy :: Wysokości przezśluzówkowe łączników anatomicznych widoczne na stronie 27; :: Nieindeksowane. 7º 30º.5 mm Transfery wyciskowe do łącznika Mini stożkowego Łyżka otwarta Łyżka zamknięta Wielofunkcyjny :: Mosty. Ø Raczeta z kontrolą momentu obrotowego Czapeczka ochronna na łącznik Mini stożkowy Łącznik Mini stożkowy Transfery wyciskowe Łyżka zamknięta Łyżka otwarta Analog łącznika Mini stożkowy Czapeczka ochronna na łącznik Mini stożkowy Analog łącznika Mini stożkowy Prefabrykowane cylindry na łącznik Mini stożkowy :: Dostępne: Tytanowy: To uzupełnień czasowych; CrCo: Do nadlewania; Spalające się: Do odlewnictwa; Złoty: Do wysokotopliwych stopów złota. :: Dołączona śruba; :: Mosty. Do Odlewu Tytanowy Złoty CoCr Ncm Prefabrykowane cylindry łącznika Mini stożkowy Śrubokręt z hexem.2mm i adapterem do raczety Raczeta z kontrolą momentu obrotowego Śruba do łączników CM Mini stożkowy :: Uwaga, zalecana kontrola siły dokręcania; :: Do użytku ze śrubokrętem.2mm (05.005); :: Do kontroli momentu obrotowego należy używać raczety z dynamometrem (04.050). Neotorque Tytanowy Neotorque :: Zastosowanie warstwy powłoki węglowej, daje niższy współczynnik tarcia, co skutkuje zwiększoną wytrzymałością na obciążenia. Do odlewu, tytanowy, chrom-kobalt, złoty Osłona na łącznik Mini stożkowy przy polerowaniu :: Do użytku w laboratorium 08 Stożek Morse a Łącznik CM Mini, 7 / 30 oraz Exact Stożek Morse a Łącznik CM Mini, 7 / 30 oraz Exact 09

11 Łącznik CM Micro stożkowy :: Minimalna powierzchnia międzyokluzyjna wynosi 3.5mm licząc od poziomu śluzówki; :: Wielopunktowe uzupelnienia przykręcane; :: Zalecane dla sąsiadujących ze sobą implantów CM; :: Uwzględnia dodatkowe.5-2.0mm z wysokości na licowanie. Łącznik CM Micro stożkowy :: Uwaga: zalecana kontrola momentu obrotowego. 0.8 mm.5 mm 4.5 mm Łącznik CM Micro stożkowy 32 Ncm mm Transfery wyciskowe do łącznika CM Micro stożkowego :: Mosty. Łyżka otwarta Klucz do łączników protetycznych Czapeczka ochronna na łącznik CM Micro stożkowy Raczeta z kontrolą momentu obrotowego Analog łącznika CM Micro stożkowego Łącznik CM Micro stożkowy Transfery wyciskowe Łyżka otwarta Czapeczka ochronna na łącznik Micro stożkowy Prefabrykowane cylindry na łącznik CM Micro stożkowy :: Dostępne: Tytanowy: To uzupełnień czasowych; CrCo: Do nadlewania; Spalające się: Do odlewnictwa; :: Dołączona śruba; :: Mosty. Do Odlewu Tytanowy CoCr Śruba do łączników CM Mini stożkowy Neotorque Tytanowy Analog łącznika Micro stożkowego :: Uwaga, zalecana kontrola siły dokręcenia; :: Do użytku ze śrubokrętem.2mm (05.005); :: Do kontroli momentu obrotowego należy używać raczety z dynamometrem (04.050) Neotorque :: Zastosowanie warstwy powłoki węglowej, daje niższy współczynnik tarcia, co skutkuje zwiększoną wytrzymałością na obciążenia. Prefabrykowane cylindry na łącznik Micro stożkowy Raczeta z kontrolą momentu obrotowego Śrubokręt z hexem.2mm i adapterem do raczety Osłona na łącznik CM Micro stożkowy przy polerowaniu :: Do użytku w laboratorium Ncm Do odlewu, tytanowy, chrom-kobalt 020 Stożek Morse a Łącznik CM Mikro Stożkowy Stożek Morse a Łącznik CM Mikro Stożkowy 02

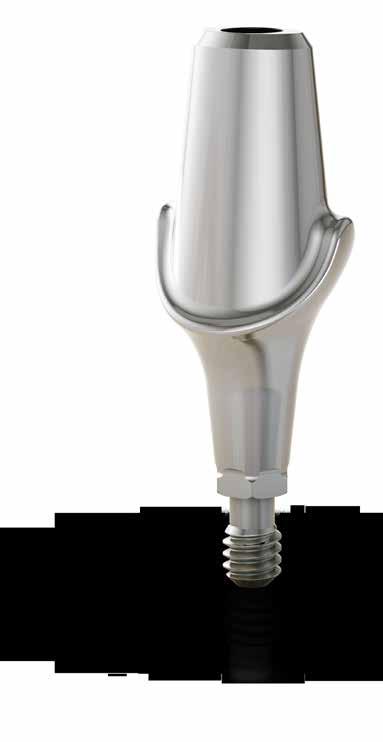

12 CM Łącznik Anatomiczny CM Łącznik Anatomiczny 7 (nieindeksowany) :: Prace protetyczne cementowe; :: Do indywidualizacji; :: Zalecane w odcinku przednim. CM Łacznik Anatomiczny 7 o (nieindeksowany).5 mm Rekomendowana procedura Opcjonalna procedura :: Należy przestrzegać zalecany moment obrotowy CM Łącznik Anatomiczny CM Łącznik Anatomiczny 7 o CM Implant transfer wyciskowy 5 N.cm Łyżka zamknięta Łyżka otwarta CM Łacznik Boczny Anatomiczny 7 o (nieindeksowany) :: Należy przestrzegać zalecany moment.5 mm obrotowy Śrubokręt hex 0,9mm do Rachety CM Łacznik Anatomiczny (nieindeksowany).5 mm CM Implant Analog :: Należy przestrzegać zalecany moment obrotowy Raczeta z dynamometrem CM Łacznik Boczny Anatomiczny (nieindeksowany).5 mm CM Łącznik Anatomiczny CM Łącznik Anatomiczny 7 o :: Należy przestrzegać zalecany moment obrotowy Indywidualizacja jeśli potrzeba 5 N.cm CM Transfer wyciskowy (nieindeksowany) Łyżka Otwarta Łyżka Zamknięta Standardowy Tradycyjny wycisk Śrubokręt hex 0,9mm do Rachety Długi Wymiary transferów dostępne na stronie 44 i 45. Etap laboratoryjny CM Analog Implantu Raczeta z dynamometrem Przygotowanie pracy protetyczne :: Wysokości łączników anatomicznych widoczne na stronie Stożek Morse a CM Łącznik Anatomiczny prosty i 7 o Stożek Morse a CM Łącznik Anatomiczny prosty i 7 o 023

13 CM Exact Łącznik Anatomiczny CM Exact Łącznik Anatomiczny 7 (indeksowany) :: Prace protetyczne cementowe; :: Do indywidualizacji; :: Zalecane w odcinku przednim. Rekomendowana procedura CM Exact Łącznik Anatomiczny CM Exact Łącznik Anatomiczny 7 o Opcjonalna procedura CM Exact Transfer Wyciskowy CM Exact Łącznik Anatomiczny 7 (indeksowany) :: Należy przestrzegać zalecany moment obrotowy..5 mm N.cm Łyżka zamknięta Łyżka otwarta CM Exact Łącznik Boczny Anatomiczny 7 (indeksowany) :: Należy przestrzegać zalecany moment.5 mm obrotowy Śrubokręt hex 0,9mm do Rachety CM Implant Analog CM Exact Łącznik Anatomiczny (indeksowany) :: Należy przestrzegać zalecany moment obrotowy..5 mm Raczeta z dynamometrem CM Exact Łącznik Anatomiczny CM Exact Łącznik Anatomiczny 7 o CM Exact Łącznik Boczny Anatomiczny (indeksowany).5 mm :: Należy przestrzegać zalecany moment obrotowy Indywidualizacja jeśli potrzeba 5 N.cm Tradycyjny wycisk Śrubokręt hex 0,9mm do Rachety CM Transfer wyciskowy (indeksowany) Standardowy Długi Łyżka Otwarta Łyżka Zamknięta Wymiary transferów dostępne na stronie 44 i 45. Etap laboratoryjny CM Analog Implantu Raczeta z dynamometrem Przygotowanie pracy protetyczne :: Wysokości łączników anatomicznych widoczne na stronie Stożek Morse a CM Exact Łącznik Anatomiczny prosty i 7º Stożek Morse a CM Exact Łącznik Anatomiczny prosty i 7º 025

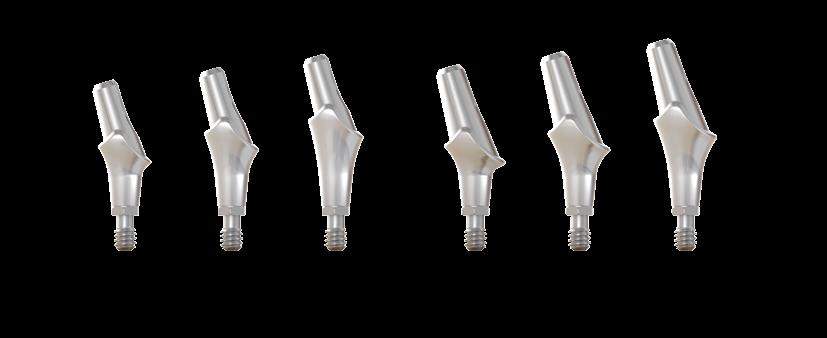

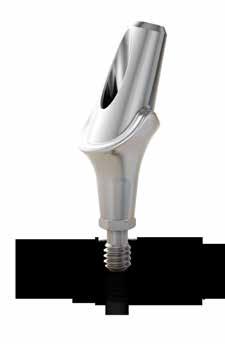

14 Łącznik CM Uniwersalny 0.8 mm.5 mm 4.5 mm 5.5 mm Łącznik Uniwersalny CM oraz łącznik 7 / 30 kątowy (nieindeksowane) :: Cementowane pojedyncze odbudowy protetyczne. :: Uwaga: zalecana kontrola momentu obrotowego.; :: Dostępne wysokości przezdziąsłowe. 6 mm 4 mm mm mm mm mm Łącznik 7 / 30 CM Uniwersalny.5 mm Łącznik CM Uniwersalny Łącznik 7 / 30 CM Uniwersalny :: Uwaga: zalecana kontrola momentu obrotowego. 7 o 4 mm mm 32 Ncm 5 Ncm 7 o 6 mm mm Śrubokręt z hexem.2mm i adapterem do raczety Raczeta z kontrolą momentu obrotowego Transfery wyciskowe łącznik CM Uniwersalny Analog łącznik Uniwersalny Prefabrykowane czapeczki łącznik Uniwersalny Prowizoria i Odlewy Śrubokręt z hexem 0.9mm i adapterem do raczety Transfery wyciskowe do Łączników Uniwersalnych :: Wykonane z tworzywa; :: Do techniki łyżki zamkniętej; :: Do koron. Analog Łączników Uniwersalnych Czapeczka na Łącznik Uniwersalny :: Dostępna z akrylu do prowizorycznych uzupełnień oraz do odlewnictwa. :: Dopasowana do wszystkich niemodyfikowanych Łączników Uniwersalnych. Zestaw do Łączników Uniwersalnych :: Zawiera transfer wyciskowy oraz czapkę odlewniczą i do prowizorium 30 o 30 o 6 mm 4 mm 6 mm 4 mm 6 mm 4 mm 6 mm 4 mm 6 mm 4 mm mm Do Odlewu Do Odlewu Prowizoria Prowizoria Stożek Morse a Łącznik CM Uniwersalny prosty oraz kątowy 7 / 30 Stożek Morse a Łącznik CM Uniwersalny prosty oraz kątowy 7 /

15 CM Exact Uniwersalny Łącznik (indeksowany) 7 / 30 CM Exact Uniwersalny Łącznik :: Prace protetyczne jednopunktowe cementowe; :: Zalecane do indywidualizacji lub użytku w labolatorium. CM Exact Transfer Wyciskowy CM Exact Uniwersalny Łącznik :: Należy przestrzegać zalecany moment obrotowy; :: Do łącznika załączona śruba. 6 mm 4 mm 0.8 mm mm mm mm mm mm mm 6.5 mm mm 6.5 mm Łyżka zamknięta Łyżka otwarta 7º / 30º CM Exact Uniwersalny Łącznik.5 mm CM Implant Analog :: Należy przestrzegać zalecany moment obrotowye; :: Wysokości łączników anatomicznych widoczne na stronie o 7 o 6 mm 4 mm mm mm 30 o 4 mm º / 30º CM Exact Uniwersalny Łącznik CM Exact Uniwersalny Łącznik 30 o 6 mm.5 mm N.cm CM Transfer wyciskowy (indeksowany) Łyżka Otwarta Łyżka Zamknięta Śrubokręt hex 0,9mm do Rachety Standardowy Długi Wymiary transferów dostępne na stronie 44 i 45. CM Analog Implantu Raczeta z dynamometrem Przygotowanie pracy protetyczne 028 Stożek Morse a CM Uniwersalny Łącznik i 7 / 30 CM Uniwersalny Łącznik Stożek Morse a CM Uniwersalny Łącznik i 7 / 30 CM Uniwersalny Łącznik 029

16 CM Łącznik Uniwersalny dwuczęściowy (nieindeksowany) CM Łącznik Uniwersalny (dwuczęściowy) 0.8 mm.5 mm 4.5 mm 5.5 mm 6.5 mm CM Exact Transfer Wyciskowy 4 mm mm.5 mm 4.5 mm 5.5 mm 6.5 mm Łyżka zamknięta Łyżka otwarta 6 mm CM Implant Analog CM Transfer wyciskowy (nieindexowany ) Łyżka Otwarta Łyżka Zamknięta CM Łącznik Uniwersalny (dwuczęściowy) Standardowy Długi Wymiary transferów dostępne na stronie 44 i N.cm Śrubokręt hex 0,9mm do Rachety CM analog implantu Raczeta z dynamometrem Przygotowanie pracy protetyczne 030 Stożek Morse a CM Łącznik Uniwersalny (dwuczęściowy) Stożek Morse a CM Łącznik Uniwersalny (dwuczęściowy) 03

17 Wymiary CM Łącznika Uniwersalnego oraz 7º/30º CM Łącznika Uniwersalnego Wymiary CM Łącznika Anatomicznego oraz 7 CM Łącznika Anatomicznego i 7º/30º CM Mini Łącznika stożkowy Łącznika Anatomicznego Średnica 3.3 / 4.5 mm Łącznika Uniwersalnego CM Łącznik Boczny Anatomiczny CM Łącznika Anatomicznego mm mm 4.7 mm 4.3 mm 6 mm 5 mm mm mm Wysokość pod cement 4 / 6 mm Wysokość Przezdziąsłowa 4 mm 6 mm 4 mm 6 mm 7º/30º Łącznika Uniwersalnego / 7º / 7º / 30º / 30º Wysokość Przezdziąsłowa 6 mm 8 mm 7º CM Łącznika Anatomicznego 7 CM Łącznik Boczny Anatomiczny 7 CM Łącznika Anatomicznego 8.3 mm 7 mm 5.6 mm 4.5 mm 2.8 mm.5mm 3.8 mm 4.8 mm 2.8 mm.5mm 3.8 mm 4.8 mm Wysokość Przezdziąsłowa 5.3 mm 6.5 mm 7º Łącznik 7º/30º CM Mini stożkowy 30º Stożek Morse a Stożek Morse a 033

18 Zatrzask Equator CM Zatrzask Equator Mini CM :: Zalecane przestrzeganie momentu obrotowego i wysokości..5 mm mm 5.5 mm mm 2.7mm Zatrzask kulkowy 4.3mm Zatrzask Equator 4.5mm 2.0mm 2.mm Zatrzask Equator CM :: Zalecane przestrzeganie momentu obrotowego i wysokości..5 mm 4.5 mm 5.5 mm Porównanie całkowitych niezbędnych wysokości :: Zalecane wklejenie w ustach pacjenta po założeniu łącznika; :: Podcienie blokowane Krążkiem Ochronnym; :: Pozwala na tolerancje rozbieżności implantów do 30. Zatrzask Equator CM Zatrzask Equator :: Zatrzask do odlewu; :: Może być cementowany w naturalnym korzeniu lub używany przy modelowaniu belek. Pozycjonery :: Stosowane wyłącznie do Zatrzasku Equator Mini CM. Zatrzask Equator Mini CM Prosty, 7 o,4 o Zatrzask Equator CM Ncm Krążek ochronny :: Pakowane po 0 szt Śrubokręt z hexem.2mm i adapterem do raczety O ring z gniazdem do łącznika Equator :: Krążki ochronne w zestawie; :: Tytanowe gniazdo i O ring z tworzywa. Zatrzask Equator Mini CM Zatrzask Equator CM Raczeta z kontrolą momentu obrotowego O ring :: Wykonane z tworzywa; Fioletowy: największa retencja; Czarny: laboratoryjny. Zatrzask Equator Zatrzask Mini CM Equator CM Rożowy Fioletowy Czarny Narzędzie wielofunkcyjne :: Narzędzie wielofunkcyjne z końcówką do wymiany O ringów; :: każda część jest sprzedawana oddzielnie. Narzędzie wielofunkcyjne Narzędzie do wstawiania O ringów Krążek ochronny O ring z gniazdem Narzędzie do usuwania O ringów Narzędzie do usuwania O ringów Łączniki CM Łączniki CM 035

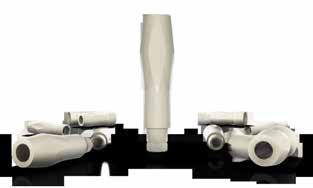

19 Wewnątrzustne Scanbody 08.3 Wewnątrzustne Scanbody 3.3 mm Wewnątrzustne Scanbody 4./4.3 mm Wewnątrzustne Scanbody 5.0 mm Stożkowy Łącznik Wewnątrzustnego Scanbody 4./4.3 mm Stożkowy Łącznik Wewnątrzustnego Scanbody 5.0 mm Stożkowy Mini Łącznik Wewnątrzustnego Scanbody 4./4.3 mm Stożkowy Mini Łącznik Wewnątrzustnego Scanbody 5.0 mm CM Exact Wewnątrzustne Scanbody Stożkowy Micro Łącznik Wewnątrzustnego Scanbody Wewnątrzustny Łącznik Scanbody WS oraz GT, CM Uniwersalny Łącznik Wewntrzustnego Scanbody 3.3x4 mm 4 Transfer wyciskowy Scanbody Scanbody Neodent mogą być używane na analogach do cyfrowych wycisków (scanów) i wykonywania modeli cyfrowych Uniwersalny Łącznik Wewntrzustnego Scanbody 3.3x6 mm Uniwersalny Łącznik Wewntrzustnego Scanbody 4.5x4 mm Uniwersalny Łącznik Wewntrzustnego Scanbody 4.5x6 mm Instrument Wewnątrzustnego Scanbody Wykonane z matowego materiału idealnego do skanowania; Bez konieczności używania proszku podczas skanowania; Dokładność określenia położenia analogu; Łatwe manipulowanie Stożkowy Łącznik Scanbody 4./4.3 mm Stożkowy Łącznik Scanbody 5.0 mm Stożkowy Mini Łącznik Scanbody 4./4.3 Stożkowy Mini Łącznik Scanbody 5.0 mm CM Exact Implant Scanbody Mikro Łącznik Scanbody CM, GT oraz WS Łącznik Scanbody Łącznik tymczasowy PEEK do frezowania Artykuł Średnica Wysokość dziąsłowa ,5 6,0 0.8 mm.5 mm 4.5 mm 5.5 mm 0.8 mm.5 mm 4.5 mm 5.5 mm 036 Transfer wyciskowy Scanbody Wewnątrzustne Scanbody i Łącznik tymczasowy PEEK do frezowania 037

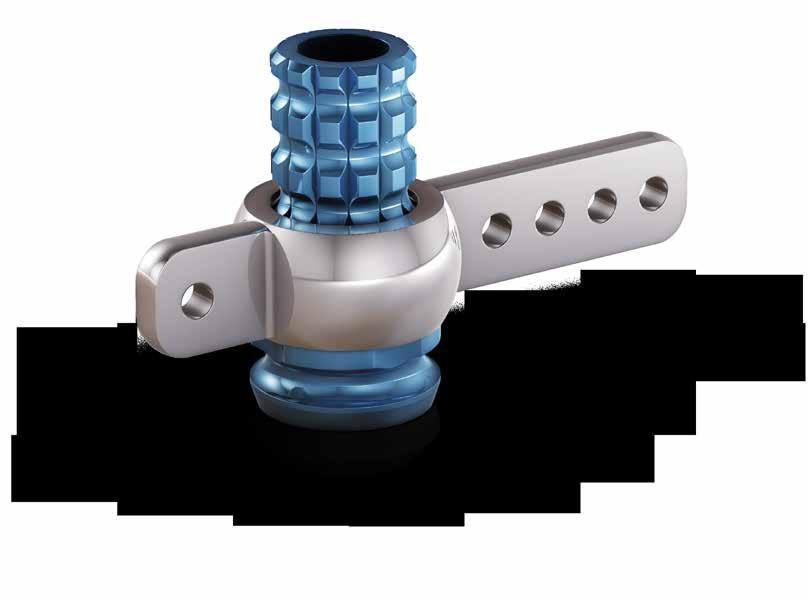

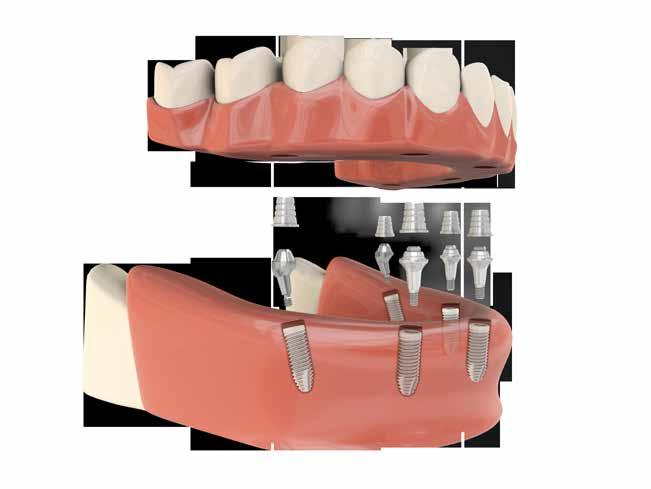

20 Jednoetapowa Hybryda :: Technika, która pozwala na pasywny montaż, bez konieczności spawania dzięki możliwości cementowania tytanowch cylindrów do metalowej konstrukcji. Technika używana do wielopunktowych rekonstrukcji, zmniejsza czas pracy laboratoryjnej. Stożkowe Mini czapeczki dla Jednoetapowych Hybryd :: Mosiężne i tytanowe zawierają śrubę; :: Do dokręcenia należy użyć śrubokręt.2mm (05.005); :: Należy kontrolować moment obrotowy przy pomocy raczety (04.050). Ø 4. Ø 5.0 Do odlewu Mosiężny Tytanowy Stożkowe Micro czapeczki dla Jednoetapowych Hybryd :: Mosiężne i tytanowe zawierają śrubę; :: Do dokręcenia należy użyć śrubokręt.2mm (05.005); :: Należy kontrolować moment obrotowy przy pomocy raczety (04.050). Do odlewu Mosiężny Tytanowy Przezśluzówkowe czapeczki dla Jednoetapowych Hybryd :: Mosiężne i tytanowe zawierają śrubę; :: Do dokręcenia należy użyć śrubokręt.2mm (05.005); :: Należy kontrolować moment obrotowy przy pomocy raczety (04.050). Do odlewu Mosiężny Tytanowy Czapeczki na łączniki CM dla Jednoetapowych Hybryd :: Mosiężne i tytanowe zawierają śrubę; :: Do dokręcenia należy użyć śrubokręt.2mm (05.005); :: Należy kontrolować moment obrotowy przy pomocy raczety (04.050). Do odlewu 8.74 Mosiężny 8.73 Tytanowy 8.72 Śruba mocująca 4. mm 5.0 mm :: Dla celów laboratoryjnych. :: dla mocowania łączników Mini, Micro i Przezśluzówkowych; :: dla łączników Mini 5.0 oraz łączników CM Jednoetapowa Hybryda Jednoetapowa Hybryda 039

21 Jednoetapowa Hybryda Wyrównanie szczytu wyrostka. Preparacja łoża pod implanty uwzględniająca 7mm marginesu bezpieczeństwa między ostatnim implantem, a otworem bródkowym. Osadzenie 5 implantów. Mosiężne czapeczki zostały osadzone na analogach, a następnie czapki odlewnicze przykręcone śrubami technicznymi. Pierścień odlewniczy z woskową formą. Odlew konstrukcji Osadzenie 5 Łączników Stożkowych Mini CM. Umieszczenie transferów wyciskowych umocowanych krótkimi śrubami i zespolenie ich akrylową żywicą. Osadzenie wielofunkcyjnego wzornika dla ustalenia pozycji zwarcia oraz stawów oraz zarejestrowanie jej żywicą akrylową. Pobranie wycisku miękkim silikonem dla odzwierciedlenia konfiguracji tkanek miękkich. Dopasowanie konstrukcji na modelu. Proszę zwrócić uwagę na minimalną przestrzeń dla cementu. Cementowanie przy użyciu PanaviaR (Kuraray Med.Inc. Tokyo-Japonia) całej konstrukcji na tytanowych czapkach Wyjęcie wzornika i dokręcenie do niego jednoczęściowych analogów. Model roboczy z maską dziąsłową. Widoczny komplet czapeczek - tytanowa z nacięciami jest odrobinę mniejsza niż mosiężna co kompensuje skurcz odlewanej konstrukcji. Widok ostateczny pracy. 040 Jednoetapowa Hybryda Jednoetapowa Hybryda 04

22 Belka Dystalizująca Osadzone łączniki. 2 Opracowanie protezy tak, aby uwolnić część dojęzykową. :: Technika stosowana w celu ułatwienia rehabilitacji żuchwy, poprzez tymczasowe protezy hybrydowe typu wsparte na implantach. 3 Umocowane cylindry na implantach wewnętrznych oraz cylinder z belką dystalizującą na skrajnych implantach. 4 Miara wewnątrzustna protezy i kontrola czy w prawidłowej okluzji nie koliduje z założonymi na łącznikach cylindrami. 5 Zaczepienie koferdamu dla osłony tkanek miękkich. 6 Nałożenie samopolimeryzującej żywicy akrylowej na cylindry. 7 Nałożenie samopolimeryzującej żywicy akrylowej pomiędzy cylindry. 8 Nałożenie protezy z akrylem do jamy ustnej i utrzymanie jej w zwarciu, aż do całkowitej polimeryzacji. Cylinder do Belki :: Wykonany z tytanu; :: Wcięcia retencyjne ułatwiają łącznie żywicą akrylową; :: Rekomendowany moment obrotowy: 0Ncm; :: Do dokręcenia należy użyć śrubokręt.2mm (05.005). Ø 4. Ø 5.0 Łącznik Mini stożkowy Łącznik CM Po odkręceniu śrub uwalniamy protezę, a cylindry są już umocowane w spolimeryzowanym akrylu. 0 Po zamocowaniu Osłon Polerskich proteza jest opracowywana i ostatecznie wykańczana. Belka Dystalizująca :: Zalecana do dystalnych implantów celem wzmocnienia dowieszonych skrzydeł. Ø 4. Ø 5.0 Łącznik Mini stożkowy Łącznik CM Proteza akrylowa oparta na implantach. 2 Widok od strony językowej. Osłona Polerska :: Wykonana ze stali; :: Osłania konstrukcje na czas polerowania w laboratorium. Ø 4. Ø 5.0 Łącznik Mini stożkowy Łącznik CM Belka Dystalizująca Belka Dystalizująca 043

23 Technika Łyżki Zamkniętej dla implantów umieszczonych 2mm poniżej brzegu kości Technika Łyżki Otwartej dla implantów umieszczonych 2mm poniżej brzegu kości. Istnieją dwie długości transferów wyciskowych (regularny/długi) oraz dwa ich typy (z/bez pozycjonera) do zastosowania w zależności od sytuacji u pacjenta. Wprowadź transfer do implantu i dokręć go palcami lub użyj klucza,2 hex. 2. Umieść czapkę wyciskową z tworzywa na transferze do łyżki zamkniętej. Nacięcia na czapce powinny być widoczne od strony policzkowej i językowej. 3. Rozprowadź materiał wyciskowy bezpośrednio wokół transferu. Zapewnia to dokładność pobranego wycisku.. Istnieją dwie długości transferów wyciskowych (regularny/długi) oraz dwa ich typy (z/bez pozycjonera) do zastosowania w zależności od sytuacji u pacjenta. Wprowadź transfer do implantu i dokręć go palcami lub użyj klucza,2 hex. 2. Przygotuj łyżkę wyciskową wykonując w niej otwór rewizyjny aby mieć następnie dostęp do śruby transferu wyciskowego po stwardnieniu materiału wyciskowego. 3. Rozprowadź materiał wyciskowy bezpośrednio wokół transferu. Zapewnia to dokładność pobranego wycisku. 4. Wypełnił łyżkę materiałem wyciskowym i umieść w jamie ustnej pacjenta. Poczekaj na stwardnienie materiału i następnie ostrożnie wyjmij z ust pacjenta. 5. Czapka wyciskowa z tworzywa pozostaje w związanym materiale. Zostaje ona ściągnięta z transferu podczas wyjmowania łyżki. 6. Odkręć i wyjmij z ust pacjenta transfer wyciskowy. 4. Wypełnił łyżkę materiałem wyciskowym i umieść w jamie ustnej pacjenta. Upewnij się, że głowa śruby transferu widoczna jest nad materiałem/ łyżką wyciskową. Poczekaj na stwardnienie materiału. 5. Odkręć śrubę transferu w kierunku przeciwnym do wskazówek zegara wykorzystując śrubokręt,2 hex. Ostrożnie wyjmij łyżkę z ust pacjenta. 6. Umieść analog na transferze w łyżce wyciskowej i dokręć śrubę od strony otworu rewizyjnego. Upewnij się czy elementy są stabilne zwracając szczególna uwagę na brak ruchomości i/lub obrotu transferu. 6. Przygotowany w ten sposób wycisk gotowy jest do wykonania modelu gipsowego. 7. Skręć analog implantu z transferem wyciskowym (bez czapki z tworzywa, która została w wycisku) wykorzystując śrubę transferu. 8. Umieść wcześniej skręcony transfer z analogiem ponownie w łyżce wyciskowej. Dokładnie wciśnij transfer do czapki z tworzywa osadzonej w materiale. Odczujesz wyraźne spasowanie tych elementów. 9. Przygotowany w ten sposób wycisk gotowy jest do wykonania modelu gipsowego Implanty CM Transfer Do Łyżki Zamkniętej (Regularny) *bez pozycjonera Implanty CM Transfer Do Łyżki Zamkniętej (Długi) *bez pozycjonera Implanty CM Exact Transfer Do Łyżki Zamkniętej (Regularny) *z pozycjonerem Implanty CM Exact Transfer Do Łyżki Zamkniętej (Długi) *z pozycjonerem Implanty CM Transfer Do Łyżki Otwartej (Regularny) *bez pozycjonera Implanty CM Transfer Do Łyżki Otwartej (Długi) *bez pozycjonera Implanty CM Exact Transfer Do Łyżki Otwartej (Regularny) *z pozycjonerem Implanty CM Exact Transfer Do Łyżki Otwartej (Długi) *z pozycjonerem

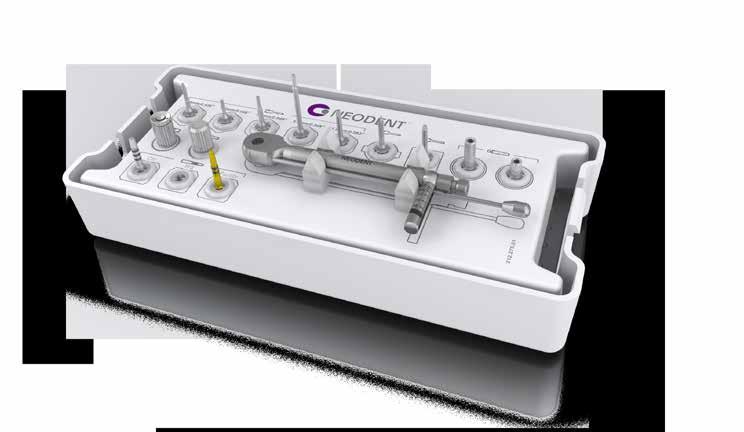

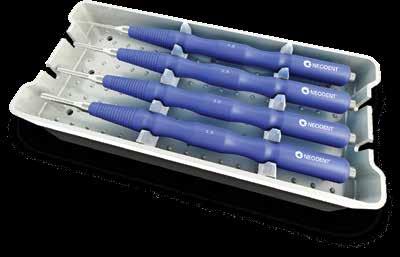

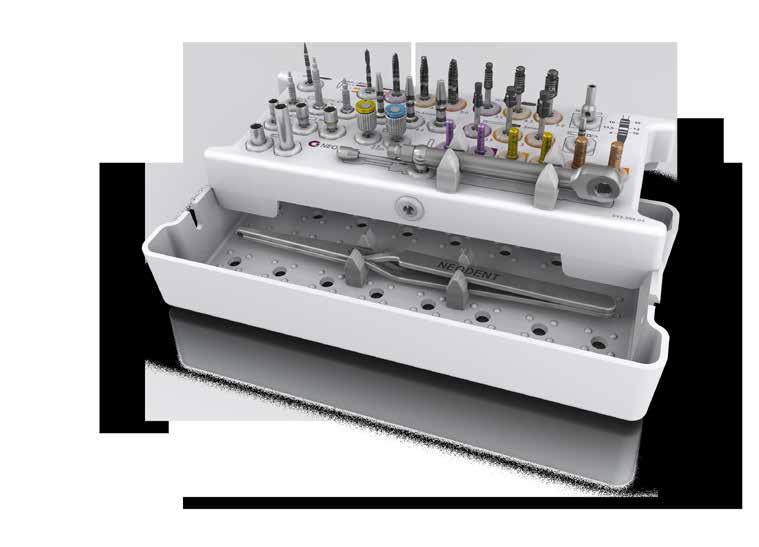

24 Kaseta Chirurgiczna dla implantów DriveCM oraz AlvimCM Cechy: :: Wykonana z polimeru zdatnego do sterylizacji. Kaseta Protetyczna Cechy: :: Wykonana z polimeru zdatnego do sterylizacji. Komponenty Obudowa Kasety Chirurgicznej Wiertło Początkowe Alvim Wiertło Pilotowe 2.0 Alvim Wiertło 3.5 Alvim Wiertło 5.0 CM Wiertło Prowadzące 2.8/3.5 CM Wiertło Prowadzące 3.6/4.3 CM Wiertło Prowadzące 4.3/5.0 Wiertło Preparacyjne 3.5 Wiertło Preparacyjne 4.3 Wiertło Preparacyjne 4.5/5.0 Przedłużka do Wierteł Wskaźnik Pozycji 2.8/3.5 Wskaźnik Pozycji 3.6/4.3 Wskaźnik Pozycji 4.3/5.0 Ręczny Śrubokręt (Średni) 0.9 Ręczny Śrubokręt (Średni).2 Wysokościomierz CM Wkrętak CM - na Raczetę (Krótki) Wkrętak CM - na Raczetę (Długi) Wkrętak CM Maszynowy Wkrętak Wąski Maszynowy Wkrętak Regularny 3.0 Maszynowy Wkrętak Szeroki Maszynowy Wkrętak do Raczety (Krótki) Adapter do Raczety (Długi) Alvim Gwintownica 3.5 Alvim Gwintownica 4.3 Alvim Gwintownica 5.0 Raczeta - Klucz Dynamometryczny Penseta Tytanowa Komponenty Kaseta Protetyczna Śrubokręt hex do Raczety 0.9 Śrubokręt hex do Raczety (Krótki).2 Śrubokręt hex do Raczety.2 Śrubokręt hex do Raczety.6 Śrubokręt Płaski do Klucza Dynamometrycznego (Raczety) Śrubokręt Kwadratowy do Raczety Wkrętak do Łączników Protetycznych Wkrętak do Łączników Protetycznych (Krótki) Adapter do Raczety (Długi).2 Głębokościomierz CM Wskaźnik Wysokości Wkrętak Dynamometryczny Ręczny Wkrętak do transferów, Łyżka zamknięta Raczeta - Klucz Dynamometryczny Uwaga: Składniki Kasety Neodent są sprzedawane pojedynczo. Uwaga: Składniki Kasety Chirurgicznej Neodent są sprzedawane pojedynczo. 046 Kaseta Chirurgiczna Kaseta Protetyczna 047

25 Kaseta chirurgiczna do nawigowanej chirurgii dla implantów stożkowych Cechy: :: Produkty przeznaczone do zabiegów z użyciem nawigacji komputerowej; :: Wykonana z polimeru zdatnego do sterylizacji; :: Wskazana do planowania wirtualnego Komponenty Obudowa Kasety Chirurgicznej Wiertło.3 do Nawigacji Chirurgicznej Alvim Wiertło 2.0 do Nawigacji Chirurgicznej Alvim Wiertło 3.5 do Nawigacji Chirurgicznej Alvim Wiertło 4.3 do Nawigacji Chirurgicznej Wąskie Wiertło Pilotowe do Nawigacji Chirurgicznej Wiertło Pilotowe 3.5 do Nawigacji Chirurgicznej Wiertło Pilotowe 4.3 do Nawigacji Chirurgicznej Alvim Gwintownik 3.5 do Nawigacji Chirurgicznej Alvim Gwintownik 4.3 do Nawigacji Chirurgicznej Alvim Wąski Gwintownik 3.5 do Nawigacji Chirurgicznej Alvim Głębokościomierz 2.0/3.5 do Nawigacji Chirurgicznej Alvim Głębokościomierz 4.3 do Nawigacji Chirurgicznej Przenośnik do Alvim Gwintownika 3.5/4.3 do Nawigacji Chirurgicznej Alvim Wąski Głębokościomierz 2.0/3.5 do Nawigacji Chirurgicznej Wkrętak Smart/WS - na Raczetę (krótki) Wkrętak Smart/WS Maszynowy CM Wąski Przenośnik na Kątnice do Nawigacji Chirurgicznej CM Przenośnik na Kątnice do Nawigacji Chirurgicznej Wkrętak.2 Penseta Tytanowa Raczeta - Klucz Dynamometryczny Stabilizatory do Szablonu Chirurgicznego Stabilizatory do Szablonu Chirurgicznego Wąskich Implantów Zaciski do Szablonu Chirurgicznego Uwaga: Składniki Kasety Chirurgicznej do Nawigowanej Chirurgii dla Implantów Stożkowych są sprzedawane osobno. 048 Kaseta chirurgiczna do nawigowanej chirurgii dla implantów stożkowych Kaseta chirurgiczna do nawigowanej chirurgii dla implantów stożkowych 049

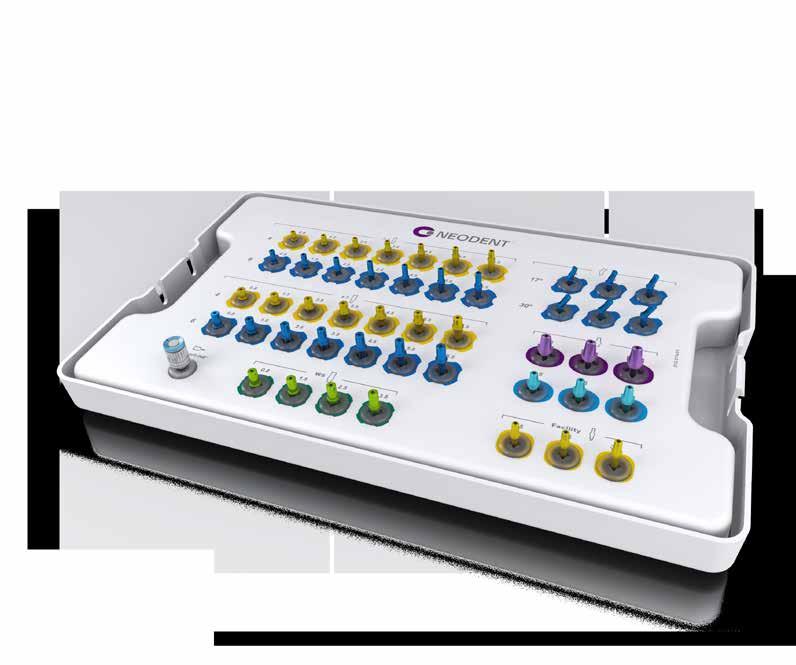

26 Kaseta Łączników CM Próbnych Cechy: :: Wykonana z polimeru zdatnego do sterylizacji; :: Przydatna do lepszego planowania części protetycznej opartej na połączeniu stożkowym Komponenty Kaseta Łączników CM Próbnych CM Łącznik Próbny 3.3X4x0.8 CM Łącznik Próbny 3.3X4x.5 CM Łącznik Próbny 3.3X4x2.5 CM Łącznik Próbny 3.3X4x3.5 CM Łącznik Próbny 3.3X4x4.5 CM Łącznik Próbny 3.3X4x5.5 CM Łącznik Próbny 3.3X4x6.5 CM Łącznik Próbny 3.3X6x0.8 CM Łącznik Próbny 3.3X6x.5 CM Łącznik Próbny 3.3X6x2.5 CM Łącznik Próbny 3.3X6x3.5 CM Łącznik Próbny 3.3X6x4.5 CM Łącznik Próbny 3.3X6x5.5 CM Łącznik Próbny 3.3X6x6.5 CM Łącznik Próbny 4.5X4x0.8 CM Łącznik Próbny 4.5X4x.5 CM Łącznik Próbny 4.5X4x2.5 CM Łącznik Próbny 4.5X4x3.5 CM Łącznik Próbny 4.5X4x4.5 CM Łącznik Próbny 4.5X4x5.5 CM Łącznik Próbny 4.5X4x6.5 CM Łącznik Próbny 4.5X6x0.8 CM Łącznik Próbny 4.5X6x.5 CM Łącznik Próbny 4.5X6x2.5 CM Łącznik Próbny 4.5X6x3.5 CM Łącznik Próbny 4.5X6x4.5 CM Łącznik Próbny 4.5X6x5.5 CM Łącznik Próbny 4.5X6x6.5 CM Łącznik Próbny 7 3.3X6x.5 CM Łącznik Próbny 7 3.3X6x2.5 CM Łącznik Próbny 7 3.3X6x3.5 CM Łącznik Próbny X6x.5 CM Łącznik Próbny X6x2.5 CM Łącznik Próbny X6x3.5 Ręczny Śrubokręt (Średni).2 CM Anatomiczny Łącznik Próbny.5 CM Anatomiczny Łącznik Próbny 2.5 CM Anatomiczny Łącznik Próbny 3.5 CM Anatomiczny Boczny Łącznik Próbny.5 CM Anatomiczny Boczny Łącznik Próbny 2.5 CM Anatomiczny Boczny Łącznik Próbny 3.5 Uwaga: Składniki Kasety Neodent są sprzedawane pojedynczo. 050 Kaseta Łączników CM Próbnych Kaseta Łączników CM Próbnych 05

27 Wiertła Alvim :: Wykonane ze stali chirurgicznej; :: Następujące po sobie wietła konieczne do preparacji łoża pod implanty Alvim/Drive. Ø 3.5 Regularny 35 mm Długi 43 mm Ø Ø Gwintowniki Alvim :: Wykonane ze stali chirurgicznej. Ø 3.5 Ø 4.3 Ø Wiertło początkowe i pilotowe :: Wykonane ze stali chirurgicznej; :: Do przebicia kości korowej; :: Średnica 2mm. Wstępne Alvim 03.7 Twist Wskaźniki pozycji :: Wykonane z tytanu; :: Narzędzia do kontroli pozycji implantu; :: Średnica szerszej części odpowiada średnicy danego implantu CM; :: Węższą częścią należy używać po wierłach Ø2.0 mm; :: Szerszą częścią należy używać po zastosowaniu ostatniego wiertła, a przed wprowadzeniem implantu. 2.8/ / / / WS 4.3/ / / Wiertło prowadzące nawierty :: Wykonane ze stali chirurgicznej; :: Poszerza nawiert w kości celem łatwiejszego wprowadzenia wiertła o kolejnej średnicy; :: Zastępuje wiertło korowe kiedy pracujemy implantami stożkowymi. 2/ / / / / / / / / Wkrętak maszynowy implantów CM - na kątnicę :: Do umieszczania Implantów CM maszynowo przy pomocy kątnicy lub do złączenia z ręcznym trzymadełkiem (04.028); :: Z sześcioma kropkami odpowiadającymi pozycji hex-indeksu; :: Wygrawerowane prążki wskazują na głębokość podczas umieszczenia implantu subkrestalnie i są rozmieszczone co mm; :: Maksymalny dopuszczalny moment obrotowy 30Ncm Wkrętak implantów CM - do raczety :: Do umieszczania Implantów CM ręcznie przy pomocy Raczety (04.050); :: Z sześcioma kropkami odpowiadającymi pozycji hex-indeksu; :: Wygrawerowane prążki wskazują na głębokość podczas umieszczenia implantu subkrestalnie i są rozmieszczone co mm; :: Maksymalny dopuszczalny moment obrotowy 60Ncm. Krótki Długi Instrumenty Neodent Instrumenty Neodent 053

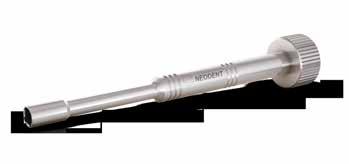

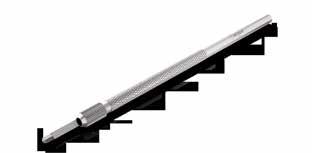

28 Wysokościomierz :: Wykonane z tytanu; :: Do ułatwienia wyboru łączników protetycznych; :: Znaczniki określają grubość śluzówki. CM Głębokościomierz :: Wykonany z tytanu; :: Do sondowania preparacji i analizy głębokości; :: Milimetrowa kontrolna podziałka Przedłużka do wierteł Ręczne trzymadełko do wierteł na kątnice :: Wykonane ze stali chirurgicznej; :: Dopasowane do wszystkich narzędzi Linii Neodent przeznaczonych na kątnice i w połaczeniu z nimi daje możliwość pracy ręcznej :: Wykonane ze stali chirurgicznej; :: Śrubka mocująca wiertło; :: Śrubka w komplecie; :: Celem dokręcenia i poluzowania śrubki należy użyć ręczny śrubokręt.2mm (40.007); :: Maksymalny moment obrotowy 30Ncm Ręczny śrubokręt 0.035/0.9mm :: Wykonany ze stali chirurgicznej; :: Z rozszerzającym się hexem dla lepszego transportu i dokręcania śrub; :: Do śrub zamykających implanty 3.3, 3.5, 3.75, 4.0, 4.3 i śrub gojących 3.3 alt. 2mm. Krótki 20 mm Średni 25 mm Długi 38 mm Penseta tytanowa :: Do chwycenia implantu; :: Nowy kształt, który eliminuje; odkształcanie się instrumentu podczas zaciskania; :: Podziałka milimetrowa do wykorzystania podczas zabiegu; :: Samozaciskowa Ręczny śrubokręt 0.048/.2mm :: Wykonany ze stali chirurgicznej; :: z rozszerzającym się hexem dla lepszego transportu i dokręcania śrub. Krótki 20 mm Średni 25 mm Długi 38 mm Trzymadełko do analogów :: Używane do chwytania analogów podczas obróbki łączników protetycznych Ręczny śrubokręt do implantacji :: Wykonany ze stali chirurgicznej; :: Do ręcznego wprowadzania implantów Instrumenty Neodent Instrumenty Neodent 055

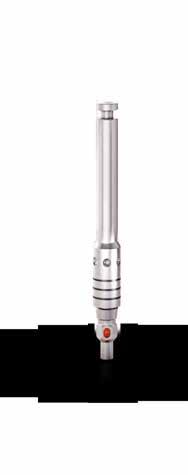

29 Śrubokręty Raczeta :: Wykonana ze stali chirurgicznej; :: Wyjątkowo bezpieczna (rozbieżności poniżej 5%); :: Adapter dla połączeń kwadratowych; :: Składane elementy, które pozwalają na właściwe czyszczenie po demontażu /.2 Krótki :: Wykonane ze stali chirurgicznej; :: Proszę używać śrubokręt, który pasuje do śruby protetycznej łącznika; :: Aby kontrolować moment obrotowyśrubokręt powinien być używany z adapterem Klucza Dynamometrycznego (04,050); :: Do pracy ręcznej, śrubokręt należy stosować z trzymadełkiem (04.005) /.6 Wkrętak Łączników Krótki (Krótki) 0.035/ / /.6 Płaski Kwadratowy Wkrętak Łączników 0.048/.2 Długi Ręczny Instrukcja użytkowania Klucz dynamometryczny Neodent został tak zaprojektowany, aby możliwa była zarówno praca z kontrolowanym momentem obrotowym, jak i jego stała weryfikacja. Wkrętak do transferów wyciskowych łyżka zamknięta :: Wykonany ze stali chirurgicznej; :: Zalecany do Stożkowych Transferów Wyciskowych (używanych w technice łyżki zamkniętej) Żeby zastosować klucz dynamometryczny z odpowiednią siłą należy trzymać go za uchwyt (nigdy nie trzon Raczety ) i napinać go, aż do momentu wychylenia do żądanej wartości oznaczonej na CYFROWEJ SKALI 2. Raczeta Neodent jest skalibrowana na momenty obrotowe 0, 20, 32, 45, 60 Ncm. Trepan :: Wykonany ze stali chirurgicznej :: Do pobierania bloczków kostnych :: Możliwość usunięcia implantu Ø 4. Ø Ø 5.0 Ø 8.0 Ø Klucz Dynamometryczny pracuje w obu kierunkach i zmiana ich następuje w prosty sposób poprzez pociągnięcie za pin i obrócenie go o 80. Pomiar momentu obrotowego odbywa się jednak tylko podczas ruchu zgodnego ze wskazówkami zegara. Klucz do eksplantacji 0.35 mm OSTRZEŻENIE: Podczas zmiany kierunku pracy klucza może dojść do wypadnięcia adaptera. Zaleca się więc wykonywanie inwersji w oparciu o wkrętak lub poza ustami pacjenta. :: Wykonany ze stali chirurgicznej; :: usuwa: - CM Ø 3.5, 3.75, 4.0, 4.3 oraz 5.0mm; - SMART Ø 3.5, 3.75, 4.0 oraz 4.3mm. :: usuwa: - SMART Ø 5.0mm; - WS Ø 4.0, 5.0 oraz 6.0mm. :: usuwa: - FACILITY Instrumenty Neodent Instrumenty Neodent 057

30 Wiertło Profilujące :: Wykonane ze stali chirurgicznej; :: Stosowane w drugim etapie chirurgicznym; :: Usuwa kość wokół platformy protetycznej implantu, przygotowując profil zgodny z kształtem łącznika protetycznego; :: Każde wiertło o konkretnej średnicy zawiera pin prowadzący. Zewnętrzny Hex Ø Ø Ø Tuleje do Szblonów Chirurgicznych :: Wykonane z tytanu; :: Elementy do przygotowania szablonu chirurgicznego; :: Tuleja o średnicy wewnętrznej 2mm; :: Wysokość 6 i 0mm; :: Sprzedawane w pakietach po 0szt (5 szt 0mm oraz 5szt 6mm); :: Piny sprzedawane w pakietach po 5szt. Guia Pino oraz 9 mm Przymiar do Planowania :: Wykonany ze stali chirurgicznej; :: Rekomendowany do planowania na etapie chirurgii i protetyki; :: Posiada dwie szerokości: 7 oraz 9 mm mm 3 mm 9 mm 5 mm mm 7 mm Osteotom Wklęsły :: Wykonane ze stali chirurgicznej :: Wklęsła końcówka nie traumatyzuje podczas wykonywania zamkniętego sinus fift; :: Używane do preparacji łoża pod implant w odcinku bocznym szczęki lub w miękkiej kości; :: Oznaczenia głębokości od 7 do 7mm..8 mm mm mm 4.5 mm Osteotom Wypukły Stożkowy Pozycjoner RTG Alvim / Drive :: Wykonany z tytanu; :: Używany dla weryfikacji głębokości preparacji podczas zabiegów bezpłatowych; :: Sugerowane wykonanie zdjęcia rtg celowanego na Wierzchołek. Ø Ø Ø mm 3 mm 9 mm 5 mm mm 7 mm :: Wykonane ze stali chirurgicznej :: Wypukła końcówka aktywnie pracuje; :: Używane do preparacji łoża pod implant kiedy potrzebna jest kondensacja kości lub rozszerzenie wyrostka; :: Oznaczenia głębokości od 7 do 7mm..8 mm mm Kaseta do Osteotomów :: Wykonana z tworzywa; :: Zdatna do sterylizacji; :: Osteotomy sprzedawane są oddzielnie /30 Wskaźnik Nachylenia Wiertła 2.0 :: Wykonany z tytanu; :: Kąty: 7 oraz 30 ; :: Do planowania i wyboru stopnia kątowości łączników protetycznych podczas procedury chirurgicznej; :: Sugerowane użycie po wiertle pilotowym º º Młotek Chirurgiczny :: Wykonany ze stali chirurgicznej; :: Powierzchnia pracująca z tworzywa; :: Do użytku w procedurach chirurgicznych; :: Waga: 30g Instrumenty Neodent Instrumenty Neodent 059

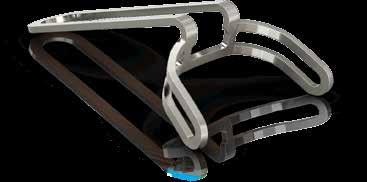

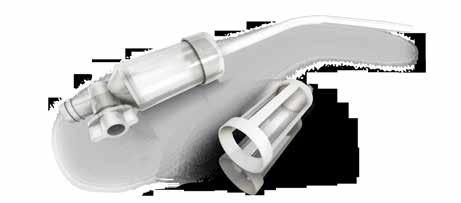

31 Elewatory do Sinus Lift :: Wykonane ze stali chirurgicznej :: Do użytku podczas podnoszenia membrany w zatoce Filtr Kostny Jednorazowy :: Wykonany z tworzywa; :: Używany do zbierania kości autogennej; :: Jednorazowego użytku; :: Do założenia na rękaw ssaka; :: Zawiera dwa jednorazowe sitka; :: Konieczne zawsze używanie drugiej końcówki do odsysania śliny (uwaga na zanieczyszczenie). Filtr Sitko Chirurgiczny Retraktor Wargowy :: Wykonany ze stali chirurgicznej; :: Zaokrąglone brzegi nie traumatyzują tkanek Skrobaczki Kostne Metalowe Odchylony Prosty Nachylony Ostrze :: Używane do zbierania kości autogennej; :: Wyposażone w tytanowe ostrza; :: Silikonowy trzonek; :: Przystosowane do sterylizacji Columbia Retraktor :: Wykonany ze stali chirurgicznej; :: Zaokrąglone brzegi nie traumatyzują tkanek Skrobaczki Kostne Jednorazowe :: Używane do zbierania kości autogennej; :: Jednorazowego użytku; :: Dostarczane sterylnie Trzymadełko do Skalpela :: Wykonane ze stali nierdzewnej; :: Przystosowane do klasycznych ostrzy skalpela; :: Ostrza nie są załączone Instrumenty Neodent Instrumenty Neodent 06

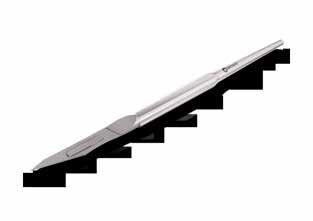

32 Trzymadełko do Mikro Ostrzy :: Trzymadełko i ostrza ze stali chirurgicznej; :: Atraumatyczne usuwanie zęba przed implantacją; :: Praca podobna do periotomu; :: Ostrza dostarczane osobno. Trzymadełko Ostrze Pudełko Uzupełniające :: Wykonane z tworzywa zdatnego do sterylizacji; :: Służy do przechowywania dodatkowych wierteł i instrumentów pomocniczych NEODENT - DOŻYWOTNIA GWARANCJA Celem programu Neodent Originals jest zapewnienie jakości i trwałości produktów Neodent. Dlatego stomatolodzy, którzy używają w swoich procedurach produktów Neodent mogą liczyć na gwarancję dotyczącą każdego rozwiązania. IMPLANTY: Dożywotnia gwarancja. Wymiana na taki sam lub podobny implant. KOMPONENTY IMPLANTÓW: 0 lat gwarancji na łączniki metalowe. Młynek Kostny :: Wykonany z chirurgicznej stali nierdzewnej; :: Zmielenie zwiększa objętość dostępnej kości; :: Ostrza posiadają 3-letnią gwarancją oraz nie utleniają się; :: Zaopatrzony z dźwignię dla łatwiejszego użytkowania; :: Młynek kostny optymalnie rozciera blok kości który jest zablokowany podczas obróbki. :: Proszę unikać stosowania do kości pochodzącej z banku tkanek. Blok Kostny o objetości =.76 cm Nowy uśmiech każdego dnia Jako Neodent jesteśmy przekonani, że kreowanie uśmiechu jest możliwe. Umożliwiamy dentystom najlepsze rozwiązania do leczenia pacjentów oparte na kompleksowej bazie produktów o najwyższej jakości i w przystępnej cenie. W firmie Neodent na całym świecie pracuje 970 pracowników mając poczucie misji, pasji i wizji. Razem z Wami możemy dać komuś uśmiech każdego dnia - dobrej pracy z Neodent. Powiększenie drobin kostnych Po rozdrobnieniu objętość zwiększa sie 7-mio krotnie. 062 Instrumenty Neodent Neodent 063
