3 Połączenie Konikalne Standardowe (CS) Połączenie Hexagonalne (IH) Połączenie Konikalne Wąskie (CHC) JEDNO JEDNO WIELE OPCJI Alpha-Bio Tec z dumą prezentuje swoje najnowsze rozwiązanie - system implantów NeO. NeO to kolejna generacja oryginalnego implantu spiralnego Alpha-Bio Tec powstała w wyniku ponad 30 lat doświadczeń i sprawdzonego klinicznie know-how. NeO jest nowatorskim, najnowocześniejszym, wszechstronnym implantem, który z wyjątkową łatwością przenika i penetruje tkankę wszystkich typów kości, przy jednoczesnym zachowaniu kontroli nad jej jakością. Jego opatentowana konstrukcja łączy w sobie innowacyjne elementy redukujące obciążenia i naprężenia kości oraz zwiększające jego stabilizację pierwotną. NeO upraszcza nawet najbardziej skomplikowane przypadki kliniczne zapewniając długotrwałe rezultaty estetyczne. Kompletny system implantów NeO dostarcza specjalistom do wyboru aż trzy platformy protetyczne: Połączenie Konikalne Standardowe (CS), Połączenie Konikalne Wąskie (CHC) oraz Wewnętrzne Połączenie Heksagonalne (IH). Każde połączenie posiada swoją, dedykowaną linię elementów do odbudowy protetycznej. Wszystkie części korespondują ze sobą w pełnej harmonii, a ich unikalny kształt umożliwia uzyskanie doskonałej funkcjonalności oraz estetyki ostatecznego uzupełnienia. Poznaj NeO, aby w pełni zrozumieć, jak jest genialny! 3

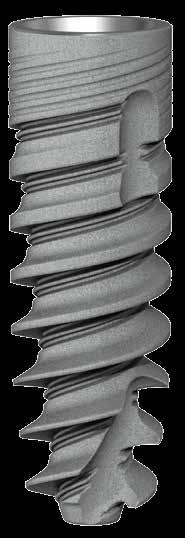

4 Cechy Konstrukcyjne i Zalety Wieloletnie doświadczenie przy pracy nad produktami z wykorzystaniem najnowocześniejszych technologii pozwalają firmie Alpha Bio Tec na dostarczanie wysokiej jakości implantów z unikalnymi cechami konstrukcyjnymi. Korzyści kliniczne, które otrzymujemy to: JEDEN IMPLANT WIELE OPCJI GÓRNA CZĘŚĆ IMPLANTU Połączenie Konikalne Wąskie (CHC) Ø 3.2, Ø 3.5 GWINTY IMPLANTU Połączenie Konikalne Standardowe (CS) Ø 3.75, Ø 4.2, Ø 5.0 KSZTAŁT KORPUSU I RDZENIA Połączenie Hexagonalne (IH) Ø 3.75, Ø 4.2, Ø 5.0 WIERZCHOŁEK IMPLANTU 4

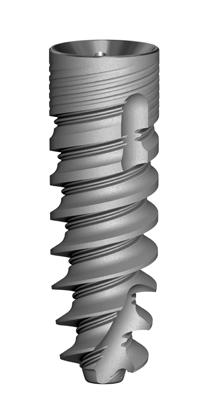

5 Cechy Konstrukcyjne Platform Switching Mikro gwinty Rowki tnące Połączenie Konikalne i Hexagonalne Korzyści Kliniczne Zredukowany nacisk na warstwę kortykalną Łagodne, delikatne cięcie Zwiększona ochrona tkanki kostnej Wysoka stabilizacja pierwotna Długoczasowe i stabilne rezultaty estetyczne Cechy Konstrukcyjne Unikalny kształt gwintów Dwa mikro gwinty Zmienny kształt gwintów Podwójna konstrukcja gwintu o skoku 2.4 mm Korzyści Kliniczne Wysoka wydajność cięcia Optymalna wydajność cięcia Szybkie wprowadzanie Doskonała przyczepność do kości Większy BIC (Bone to Implant Contact), wzrost powierzchni aż o 20%! Cechy Konstrukcyjne Część zewnętrzna implantu: Prosta część koronowa Lekko stożkowy kształt korpusu Stożkowy kształt wierzchołka implantu Część wewnętrzna implantu: Stożkowy kształt rdzenia Korzyści Kliniczne Optymalna kondensacja tkanki kostnej Wysoka stabilizacja pierwotna Zredukowany nacisk na kość wzdłuż całego implantu Cechy Konstrukcyjne Wąska część apikalna implantu Ostre i głębokie gwinty Rowki kondensujące tkankę kostną Funkcja centrowania (implant trzyma się toru nawiertu) Korzyści Kliniczne Wysoka stabilizacja pierwotna Prosta nawigacja i penetracja Wysoka wydajność cięcia 5

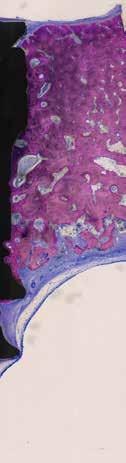

6 Dane Naukowe Aby zapewnić doskonałe, powtarzalne i przewidywalne wyniki kliniczne zwrócono szczególną uwagę na ocenę profilu implantu: jego część koronową, korpus oraz wierzchołek. Badania Histologiczne Wynik badania BIC (Bone to Implant Contact) wynosi do 94% Badania histologiczne wykazały znaczącą osteointegrację młodej tkanki kostnej miesiąc po implantacji. Średnia wartość BIC wyniosła 87,24%, natomiast wartość maksymalna 94%. Badania potwierdziły wpływ unikalnej konstrukcji powierzchni implantu NeO na doskonałą osteointegrację. Górna Część Implantu (Powiększenie X 10) Przerost kości powyżej brzegu górnej części implantu (białe koło). Rowki w Górnej Części Implantu (Połączenie X 10) Wysoka jakość i ilość tkanki kostnej w górnej części implantu wskazuje na bardzo dobry przebieg osteointegracji, potwierdzając atrakcyjność powierzchni implantu, wspomagającej wzrost kości w trakcie gojenia. Makro i Mikro Gwinty (Połączenie X 100) Idealne przyleganie nowej tkanki kostnej do powierzchni implantu potwierdza wyjątkowe właściwości makro i mikro konstrukcji implantu NeO. Adaptacja ta jest możliwa dzięki doskonałej, czystej powierzchni implantu. Mikro gwinty zwiększają powierzchnię kontaktu tkanki kostnej z implantem (BIC) aż o 20%. PB WB Wierzchołek Implantu (Połączenie X 100) Stożkowe, wąskie zakończenie implantu z głębokimi i ostrymi gwintami zapewnia idealne utrzymanie w miękkiej i gąbczastej kości. Mikro gwinty implantu WB: Obszar młodej tkanki kostnej wypełniającej mikro szczeliny pomiędzy powierzchnią implantu, a powierzchnią nawierconej kości PB: Kość pierwotna 6

7 Powierzchnia Implantu NeO Hybrydową powierzchnię NanoTec TM implantu NeO uzyskuje się za pomocą skomplikowanego procesu piaskowania, dzięki któremu tworzy się struktura o większych cząsteczkach (20-40 mikronów). Mikro i nano pory powstają w wyniku procesu podwójnego wytrawiania termicznego (1-5 mikronów). Ten unikalny proces tworzy obszar z wysoko zróżnicowaną strukturą. Zwiększona trójwymiarowość powierzchni 3D umożliwia intensywniejsze wchłanianie krwi i białek osocza bezpośrednio do mikroporów implantu natychmiast po jego wszczepieniu, co ma istotny wpływ na przebieg osteointegracji. Poziom technologiczny linii produkcyjnej Alpha Bio Tec zapewnia utrzymanie jednolitej i precyzyjnej metody przygotowania powierzchni wszystkich implantów. Zalety powierzchni NanoTec TM : Zwiększony pierwotny BIC (Bone to Implant Contact) Wysoki i długotrwały BIC Szybszy i lepszy proces osteointegracji Zwiększona stabilizacja wtórna Skrócony czas gojenia Wysoki wskaźnik sukcesu klinicznego SEM Powierzchni Implantu NeO Morfologia powierzchni implantu (Powiększenie x 3000) Morfologia powierzchni implantu (Powiększenie x 12000) Wskazania Kliniczne dla Implantu NeO Badania kliniczne wykazały korzyści i zalety z zastosowania implantu NeO w przypadku większości procedur klinicznych, zwłaszcza w skomplikowanych przypadkach klinicznych, takich jak: Ekstremalne defekty kostne Natychmiastowa implantacja i natychmiastowe obciążenie Ekstremalnie wąskie grzbiety wyrostków zębodołowych (<4mm) Procedury zamkniętego i otwartego podnoszenia dna zatok szczękowych Przeprowadzenie jednoczesnej implantacji oraz sterowanej regeneracji tkanki kostnej (GBR) i/lub zabiegu splittingu wyrostka. Wszystkie badania naukowe i kliniczne nad jakością i wydajnością powierzchni implantu Neo, koncepcje leczenia z jego wykorzystaniem i uzyskane wyniki przedstawione są w NeO Clinical Book. Zeskanuj, aby zapoznać się z wynikami 7

8 Zrównoważony do Perfekcji Konstrukcja implantu zawiera innowacyjne elementy redukujące nacisk na kość oraz jednocześnie elementy zwiększające jego stabilizację pierwotną NeO jest naprawdę wyważony do perfekcji. Niesamowicie mocny ale wyjątkowo łagodny dla wszystkich typów kości. Delikatny dla Kości Platform Switching stworzony dzięki odsunięciu połączenia implantu z łącznikiem od poziomu kości by chronić kość kortykalną wokół szyjki implantu. Mikro gwinty części koronowej implantu zmniejszają przenoszenie obciążenia na warstwę kortykalną wyrostka, powodują lepszy rozkład naprężeń, a co za tym idzie zapewniają mniejszą resorpcję wyrostka. Wklęsła geometria rowków tnących górnej części implantu minimalizuje nacisk wywierany na tkankę kostną. Nowoczesny i zaawansowany kształt gwintów z ostrym kątem natarcia przyczynia się do szybkiej i sprawnej penetracji kości, a jednocześnie minimalizuje boczny nacisk na kość po wszczepieniu implantu. Geometria mikro gwintów korpusu implantu sprawia, że siły wywierane na kość ulegają rozproszeniu, a tym samym zmniejsza się nacisk wywierany na kość. 8

9 Wysoka Stabilizacja Pierwotna Konstrukcja części koronowej implantu NeO zapewnia większą powierzchnię kontaktu pomiędzy kością, a implantem zapewniając tym samym lepszą stabilizację pierwotną. Stożkowy kształt rdzenia implantu w połączeniu z lekko stożkowym korpusem generuje optymalną zdolność kondensacji tkanki kostnej. Duży skok gwintu i jego zmienny kształt umożliwiają optymalną kondensację kości, natomiast dwa mikro gwinty korpusu zwiększają BIC. Wąski, stożkowy kształt części apikalnej implantu ułatwia penetrację nawiertu o małej średnicy. Jego ostre i głębokie gwinty wzmacniają pierwsze zakotwiczenie implantu i ostatecznie zwiększają jego stabilizację pierwotną. 9

10 Zaawansowany System System implantów NeO zawiera zarówno wąskie jak i standardowe linie implantów z możliwością wyboru platformy protetycznej implantu (CHC, CS, IH). Implant NeO dostarczany jest bez przenośnika, gotowy do użycia zgodnie z wybraną metodą wprowadzania. Opakowanie Implantu Nowoczesne i łatwe w użyciu opakowanie, zaprojektowane tak aby zwiększyć komfort i ergonomię pracy. Etykiety Identyfikacyjne Wskazują typ, długość i średnicę implantu (CHC, CS, IH) L8 L10 L11.5 L13 L16 Kolor Uchwytu Identyfikuje długość implantu. L8 L10 L11.5 L13 L16 Opatentowane Połączenie Opakowań Nowe opakowanie zostało zaprojektowane tak, aby umożliwić ich połączenie i układanie w pakietach co poprawia organizację pracy i maksymalnie wykorzystuje przestrzeń do przechowywania. 1 Oderwij zabezpieczenie. 2 Odklej naklejkę. 3 Wyciągnij wewnętrzny, kolorowy uchwyt. 4 Otwórz przykrywkę - łatwa obsługa jedną ręką. 10

11 Klucze Chirurgiczne do Wprowadzania Implantów Nowe, zaawansowane i nowoczesne klucze zapewniające maksymalne bezpieczeństwo i pewność połączenia z implantem. Każdy zestaw kluczy jest kompatybilny z odpowiednią platformą: Konikalną Wąską (CHC), Konikalną Standardową (CS) i Wewnętrzną Hexagonalną (IH), dla łatwiejszej identyfikacji oznaczony za pomocą odpowiedniego koloru: Złoty = CHC Zielony = CS Niebieski = IH Zgodnie z preferowaną metodą wprowadzania lekarz ma do wyboru klucz do wprowadzania maszynowego, ręcznego lub za pomocą klucza dynamometrycznego czy klucza typu Driver. Połączenie Konikalne Wąskie (CHC) Połączenie Konikalne Standardowe (CS) Połączenie Hexagonalne (IH) Klucze Chirurgiczne Trzpień sześciokątny na całej długości Znaczniki grubości tkanki miękkiej Pionowe rowki do oznaczania poziomu implantu Oring teflonowy Centrujący pin wiodący 5 Włóż wybrany klucz postępując zgodnie z ruchem wskazówek zegara, aż do odnalezienia hexu. (klucz dynamometryczny tylko dla ilustracji) 6 Implant jest teraz prawidłowo połączony z kluczem i można go łatwo i bezpiecznie wyjąć z opakowania. Sprawdź czy nie ma przerwy pomiędzy implantem, a kluczem. 7 Implant można wprowadzić w przygotowany nawiert. 8 Za pomocą klucza protetycznego pobierz z opakowania śrubę zamykającą implant. 11

12 Protokół Nawiercania Dwie Drogi - Jeden Rezultat Wiertła Stopniowane Sekwencja Nawiercania Ø Średnica Kość Miękka Typ IV Kość Średnia Typ II i III Kość Twarda Typ I Ø / / /3.0 Ø / / / / /3.2 Ø / / / / / /3.65 Cortical Ø / / / / / / /4.1 Cortical Ø / / / / / / / / / /4.8 Cortical Cortical nawiercać warstwę kortykalną wiertłem o większej średnicy Step Drill Ø 3.65 Ø mm 13 mm 11.5 mm 10 mm 8 mm 6 mm 0 mm Przykładowy, rekomendowany protokół nawiertu pod implant NeO Ø 3.75/13mm, przy zastosowaniu wierteł stopniowanych dla średniej twardości kości. Pierwszy nawiert wykonaj wiertłem 1 2 prostym 2 mm Drugi nawiert wykonaj wiertłem stopniowanym 2.4/2.8 mm Trzeci nawiert wykonaj wiertłem 3 4 stopniowanym 2.8/3.2 mm Wprowadź implant na całej długości przygotowanego nawiertu do osiągnięcia ostatecznej głębokości. 12

13 Wiertła Proste Sekwencja Nawiercania Ø Średnica Kość Miękka Typ IV Kość Średnia Typ II i III Kość Twarda Typ I Ø / /3.0 Ø / / /3.2 Straight Drill Ø / / / Cortical Ø / / / Cortical Ø / / / Cortical Przykładowy, rekomendowany protokół nawiertu pod implant NeO Ø 3.75/13mm, przy zastosowaniu wierteł prostych dla średniej twardości kości. 16 mm 13 mm 11.5 mm 10 mm Cortical nawiercać warstwę kortykalną szerszym wiertłem. Wiertło stopniowane może być zastąpione wiertłem prostym, ale nawiert powinien być o 3 mm krótszy od długości implantu. 8 mm 6 mm 0 mm 1 Pierwszy nawiert wykonaj wiertłem o średnicy 2 mm 2 Drugi nawiert wykonaj wiertłem prostym 2.8 mm OR 3 Trzeci nawiert wykonaj wiertłem stopniowanym 2.8/3.2 mm Nawiert krótszy o 3 mm od długości 4 5 implantu wykonaj wiertłem prostym 3.2 mm Wprowadź implant na całej długości przygotowanego nawiertu do osiągnięcia ostatecznej głębokości. 13

14 Informacje Dotyczące Zamówienia Wypróbuj NeO żeby sprawdzić jak jest doskonały. Połączenie Konikalne Wąskie (CHC) Linia implantów NeO z wąskim połączeniem konikalnym (CHC) zawiera implanty o średnicy Ø 3.2 mm oraz Ø 3.5 mm stosowane w przypadku wystąpienia wąskich przestrzeni międzyzębowych oraz wąskich wyrostków zębodołowych. Kompatybilne z elementami protetycznymi CHC systemu Alpha Bio Tec oraz elementami linii CAD/CAM. Średnica Długość Nr Ref. A B C D H Ø mm 1108 Ø 3.2 Ø 2.9 Ø 1.5 Ø mm 1100 Ø 3.2 Ø 2.9 Ø 1.5 Ø mm 1101 Ø 3.2 Ø 2.9 Ø 1.5 Ø mm 1103 Ø 3.2 Ø 2.9 Ø 1.5 Ø mm 1106 Ø 3.2 Ø 2.9 Ø 1.5 Ø Ø mm 1128 Ø 3.5 Ø 2.9 Ø 1.5 Ø mm 1120 Ø 3.5 Ø 2.9 Ø 1.5 Ø mm 1121 Ø 3.5 Ø 2.9 Ø 1.5 Ø mm 1123 Ø 3.5 Ø 2.9 Ø 1.5 Ø mm 1126 Ø 3.5 Ø 2.9 Ø 1.5 Ø Klucz Ręczny Końcówki do Kątnicy Do użycia z Kluczem Dynamometrycznym MITD 2.1 CHC 4147 IT 2.1 L M CHC 7303 IT 2.1 S M CHC 7304 ITD 2.1 L CHC 7301 ITD 2.1 CHC 7305 ITD 1.25 S CHC

15 Połączenie Konikalne Standardowe (CS) Linia implantów NeO ze standardowym połączeniem konikalnym (CS) zawiera implanty o średnicy Ø 3.75mm, Ø 4.2mm oraz Ø 5.0mm. Kompatybilne z dedykowanymi elementami protetycznymi CS systemu Alpha Bio Tec oraz elementami linii CAD/CAM (Patrz strona 18-23). Średnica Długość Nr Ref. A B C D H Ø mm 1138 Ø 3.75 Ø 3.1 Ø 1.8 Ø mm 1130 Ø 3.75 Ø 2.9 Ø 1.5 Ø mm 1131 Ø 3.75 Ø 2.9 Ø 1.5 Ø mm 1133 Ø 3.75 Ø 2.9 Ø 1.5 Ø mm 1136 Ø 3.75 Ø 2.9 Ø 1.5 Ø Ø mm 1148 Ø 4.2 Ø 3.55 Ø 1.8 Ø mm 1140 Ø 4.2 Ø 3.3 Ø 1.8 Ø mm 1141 Ø 4.2 Ø 3.3 Ø 1.8 Ø mm 1143 Ø 4.2 Ø 3.3 Ø 1.8 Ø mm 1146 Ø 4.2 Ø 3.3 Ø 1.8 Ø Ø mm 1158 Ø 5.0 Ø 4.4 Ø 2.6 Ø mm 1150 Ø 5.0 Ø 4.1 Ø 2.3 Ø mm 1151 Ø 5.0 Ø 4.1 Ø 2.3 Ø mm 1153 Ø 5.0 Ø 4.1 Ø 2.3 Ø Klucz Ręczny Końcówki do Kątnicy Do użycia z Kluczem Dynamometrycznym MITD 2.5 CS 3806 IT 2.5 LM CS 3805 IT 2.5 SM CS 3804 ITD 2.5 L CS 3803 ITD 2.5 S CS

16 Informacje Dotyczące Zamówienia Wypróbuj NeO żeby sprawdzić jak jest doskonały. Połączenie Hexagonalne (IH) Linia implantów NeO z wewnętrznym połączeniem hexagonalnym (IH) zawiera implanty o średnic Ø 3.75mm, Ø 4.2mm, Ø 5.0mm. Kompatybilne z dedykowanymi elementami protetycznymi IH systemu Alpha Bio Tec oraz elementami linii CAD/CAM. Średnica Długość Nr Ref. A B C D H Ø mm 1168 Ø 3.75 Ø 3.1 Ø 1.8 Ø mm 1160 Ø 3.75 Ø 2.9 Ø 1.5 Ø mm 1161 Ø 3.75 Ø 2.9 Ø 1.5 Ø mm 1163 Ø 3.75 Ø 2.9 Ø 1.5 Ø mm 1166 Ø 3.75 Ø 2.9 Ø 1.5 Ø Ø mm 1178 Ø 4.2 Ø 3.55 Ø 1.8 Ø mm 1170 Ø 4.2 Ø 3.3 Ø 1.8 Ø mm 1171 Ø 4.2 Ø 3.3 Ø 1.8 Ø mm 1173 Ø 4.2 Ø 3.3 Ø 1.8 Ø mm 1176 Ø 4.2 Ø 3.3 Ø 1.8 Ø Ø mm 1188 Ø 5.0 Ø 4.4 Ø 2.6 Ø mm 1180 Ø 5.0 Ø 4.1 Ø 2.3 Ø mm 1181 Ø 5.0 Ø 4.1 Ø 2.3 Ø mm 1183 Ø 5.0 Ø 4.1 Ø 2.3 Ø Klucz Ręczny Końcówki do Kątnicy Do użycia z Kluczem Dynamometrycznym MITD 2.5 IH 4146 GITL 1.25 L M IH 4143 GITS 1.25 S M IH 4145 GITD 2.5 L IH 4140 GITD 2.5 M IH 4141 GITD 2.5 S IH 4142 IH 16

17 JEDNA KASETA CHIRURGICZNA dla całego systemu implantologicznego Klucz Dynamometryczny Głębokościomierz Równoległościomierz Wiertła Proste Wiertła Stopniowane Klucz Protetyczny Klucze IH Klucze CHC Klucze CS Podziałka Nowa konstrukcja i układ kasety - zawiera wszystkie narzędzia i wiertła niezbędne do przeprowadzenia procedur chirurgicznych ze wszystkimi liniami implantów Alpha Bio Tec Ergonomiczna, kompaktowa i łatwa do przenoszenia Wstrząsoodporne, silikonowe uchwyty zapobiegające przemieszczaniu się narzędzi Przejrzysty, intuicyjny układ otworów na wiertła i narzędzia (oznaczenia kolor-kodem) Laserowe, niezmywalne oznaczenia średnic wierteł Laserowa podziałka umieszczona na kasecie do weryfikacji głębokości wiercenia Łatwość czyszczenia i sterylizacji w autoklawie (gwarantowane 1000 cykli sterylizacji) * Kaseta sprzedawana jest bez wyposażenia. Narzędzia i wiertła należy zamawiać oddzielnie. 17

18 Linia Elementów Protetycznych CS Konstrukcja i kształt elementów protetycznych oparta jest na filozofii wsparcia i zabezpieczaniu tkanek miękkich w celu zapewnienia długotrwałych i przewidywalnych efektów estetycznych. Wszystkie produkty w linii - od śrub gojących, przez transfery wyciskowe do filarów protetycznych i ostatecznego uzupełnienia - harmonijnie ze sobą korespondują. Takie podejście zapewnia wyjątkową funkcjonalność, estetykę i minimalny nacisk na tkanki miękkie wokół filarów. Śruby Gojące Wklęsła konstrukcja śróddziąsłowa wspomaga gojenie tkanek miękkich (lepsze, długoterminowe wyniki estetyczne)* Pięć wysokości śróddziąsłowych Znakowanie laserowe dla łatwej identyfikacji średnicy i wysokości Idealne dopasowanie do wysokości i kształtu odpowiedniego filara protetycznego Wybór właściwej śruby gojącej 1.5 mm 3.5 mm Śruba gojąca powinna być odpowiednio dobrana do grubości tkanek miękkich. Wymiar wklęsłej, śróddziąsłowej powierzchni śruby gojącej wynosi od 1,5 mm do 5,5 mm, natomiast wymiar górnej, prostej części śruby gojącej jest stały i wynosi 1,5 mm, dzięki czemu możemy ją zastosować do większości sytuacji klinicznych. Śruba gojąca powinna wystawać ponad tkankę miękką, jak pokazano na ilustracji. Poszerzenie tkanki miękkiej Jeżeli wymagane jest poszerzenie tkanki miękkiej w celu uzyskania szerszego profilu wyłaniania, możliwe jest użycie na początku węższej średnicy śruby gojącej (Ø 4,0 mm), a następnie wymianę na standardową (Ø 4.9mm) lub szeroką śrubę gojącą (Ø 6,2 mm), zgodnie z wymaganiami klinicznymi. * Użyj klucza 1,25 mm. Śruby Gojące Ø 4.0 mm A B C Platforma Implantu A: Ø 4.0 mm B: 1.5 mm C: 3 mm A: Ø 4.0 mm B: 2.5 mm C: 4 mm A: Ø 4.0 mm B: 3.5 mm C: 5 mm A: Ø 4.0 mm B: 4.5 mm C: 6 mm A: Ø 4.0 mm B: 5.5 mm C: 7 mm Kod HA-D-4-CH-1.5-CS HA-D-4-CH-2.5-CS HA-D-4-CH-3.5-CS HA-D-4-CH-4.5-CS HA-D-4-CH-5.5-CS Nr Ref Śruby Gojące Ø 4.9 mm A B C Platforma Implantu A: Ø 4.9 mm B: 1.5 mm C: 3 mm A: Ø 4.9 mm B: 2.5 mm C: 4 mm A: Ø 4.9 mm B: 3.5 mm C: 5 mm A: Ø 4.9 mm B: 4.5 mm C: 6 mm A: Ø 4.9 mm B: 5.5 mm C: 7 mm Kod HA-D-4.9-CH-1.5-CS HA-D-4.9-CH-2.5-CS HA-D-4.9-CH-3.5-CS HA-D-4.9-CH-4.5-CS HA-D-4.9-CH-5.5-CS Nr Ref * Rompen, Eric i in. Stabilność tkanek miękkich wokół filarów protetycznych w strefie estetycznej: pilotażowe badanie kliniczne. Journal of prothetic dentistry 97.6 (2007): S119-S125.

19 Śróddziąsłowy kształt elementów protetycznych systemu pasuje do kształtu śrub gojących, co zwiększa długoterminową stabilność tkanek miękkich i prowadzi do uzyskania lepszych wyników estetycznych Dostępne są różne wysokości i szerokości w zależności od grubości tkanek miękkich Dla lepszej identyfikacji wszystkie elementy linii CS oznaczone są kolorem zielonym Zaawansowana konstrukcja z Platform Switching Wybór odpowiedniej wysokości stopnia Wklęsły kształt części śróddziąsłowej filara protetycznego odpowiada kształtowi śruby gojącej o tej samej wysokości! Użycie niewłaściwej wysokości stopnia filara protetycznego może spowodować nieprawidłowe uformowanie się tkanek miękkich wokół filara. Śruby Gojące Ø 6. 2mm A B C Platforma Implantu A: Ø 6.2 mm B: 1.5 mm C: 3 mm A: Ø 6.2 mm B: 2.5 mm C: 4 mm Kod HA-D-6.2-CH-1.5-CS HA-D-6.2-CH-2.5-CS Nr Ref Wyciski Możliwość pobrania wycisku na łyżce otwartej lub zamkniętej, a także za pomocą transferów plastikowych Pick-Up Zaawansowana konstrukcja śróddziąsłowa transferów zapewnia większą dokładność wycisków Dopasowanie części śróddziąsłowej do tkanek miękkich minimalizuje ich zapadanie się Wybór transferu wyciskowego 12 mm 15 mm Bez względu na wybór metody pobierania wycisku na łyżce otwartej lub zamkniętej zaleca się dobranie krótkiego lub długiego transferu wyciskowego z jak najlepszym dopasowaniem do kształtu tkanek miękkich i sąsiadujących struktur. Krótki Transfer do Łyżki Zamkniętej Długi Transfer do Łyżki Zamkniętej Krótki Transfer do Łyżki Otwartej Ø 5.5 mm Długi Transfer do Łyżki Otwartej Ø 3.5 mm Ø 5.5 mm Plastikowy Transfer Pick-Up Analog Implantu Ø 3.2 mm 12 mm Ø 3.2 mm 15 mm 15 mm Ø 3.5 mm 9.5 mm 3.2 mm 19 mm 13.5 mm 3.2 mm Do użycia wyłącznie z Prostymi Filarami Tytanowymi Ø 3.75 mm 2.5 mm 3.5 mm 2.5 mm 3.5 mm Ø 4.7 mm Ø 4.7 mm Ø 4.7 mm Ø 4.7 mm Kod SCTT-CS LCTT-CS RCTT-CS RCTTS-CS HTLASP IA-CS Nr Ref * Użyj klucza 1.25mm 19

20 Linia Elementów Protetycznych CS Odbudowy Cementowane Filary Tytanowe Proste A: Ø 4.8 mm B: 1.5 mm C: 9.5 mm A: Ø 4.8 mm B: 2.5 mm C: 10.5 mm A: Ø 4.8 mm B: 3.5 mm C: 11.5 mm A: Ø 4.8 mm B: 4.5 mm C: 12.5 mm Kod TLA-H-1.5-CS TLA-H-2.5-CS TLA-H-3.5-CS TLA-H-4.5-CS Nr Ref Filary Tytanowe Tymczasowe Filary do Odlewów (Baza Cr/Co) C B 16.2 mm 16.2 mm D B C A Platforma Implantu Filary Tytanowe Kątowe 15 Filary Tytanowe Kątowe 25 B C D B C D E E A A Platforma Implantu Implant Platform A: Ø 4.8 mm B: 1.5 mm C: 2 mm D: 3 mm E: 10.5 mm A: Ø 4.8 mm B: 2.5 mm C: 3 mm D: 4 mm E: 11.5 mm A: Ø 4.8 mm B: 1.5 mm C: 2 mm D: 3 mm E: 10.5 mm A: Ø 4.8 mm B: 2.5 mm C: 2 mm D: 3 mm E: 11.5 mm Kod TLA-15-H-1.5-CS TLA-15-H-2.5-CS Kod TLA-25-H-1.5-CS TLA-25-H-2.5-CS Nr Ref Nr Ref A Platforma Implantu B: 1.5 mm C: 2 mm D: 10 mm B: 1.5 mm C: 2 mm D: 10 mm 2.2 mm 4.7 mm 1.5 mm 2.2 mm 4.7 mm 1.5 mm Kod TA-AR-CS TA-R-CS Kod CoCr-AR-CHCS CoCr-R-CHCS Nr Ref Nr Ref * Użyj klucza 1,25 mm. Zalecana siła przykręcenia 30Ncm. ** W razie potrzeby użyj śruby specjalnej (Ref 5110) do wysunięcia zablokowanego filara.

21 A Odbudowy Przykręcane Wielopunktowe prace przykręcane: System Filarów Multi-Unit System filarów kątowych stosowany w sytuacji konieczności zmiany osi długiej implantu przy odbudowach przykręcanych. Stanowi część pośrednią pomiędzy implantem, a właściwym uzupełnieniem protetycznym. Filary Kątowe 17 Filary Kątowe 30 B B: 1.5 mm B: 2.5 mm B: 3.5 mm B: 1.5 mm B: 2.5 mm B: 3.5 mm Kod AU CS AU CS AU CS AU CS AU CS AU CS Nr Ref Platforma protetyczna jest identyczna jak dla filarów systemu Alpha Universe dla połączenia IH i CHC i można stosować wszystkie pozostałe elementy systemu (tuleje, śruby, transfery wyciskowe, elementy CAD/CAM) Użyj klucza 1,25 mm. Zalecana siła przykręcenia 30Ncm. A Filary Proste TCT-CS Odchylenie pomiędzy implantami max. 30 C B D Platforma Implantu B: 0.5 mm C: 0.75 mm D: 1.9 mm B: 1.5 mm C: 2 mm D: 3.2 mm B: 2.5 mm C: 3 mm D: 4.2 mm Kod TCT-0.75-CS TCT-1.5-CS TCT-2.5-CS Nr Ref Platforma protetyczna jest identyczna jak dla filarów systemu Alpha Universe dla połączenia IH i CHC i można stosować wszystkie pozostałe elementy systemu (tuleje, śruby, transfery wyciskowe, elementy CAD/CAM) Użyj klucza 1,5 mm. Zalecana siła przykręcenia 30Ncm. Pojedyncze Prace Przykręcane: System Filarów HBC-CS Filary Proste B C D A Platforma Implantu B: 0.5 mm C: 0.75 mm D: 2.8 mm B: 1.5 mm C: 2 mm D: 4.1 mm B: 2.5 mm C: 3 mm D: 5.1 mm Kod HBC-H-0.75-CS HBC-H-1.5-CS HBC-H-2.5-CS Nr Ref Uwaga: Filary dostarczane są razem ze śrubą i plastikową tuleją do odlewu. * Użyj klucza 1,25 mm. Zalecana siła przykręcenia 30Ncm. 21

22 Linia Elementów Protetycznych CS Odbudowy Overdenture Filary Proste AlphaLoc A B C Platforma Implantu A: Ø 3.1 mm B: 0.75 mm C: 2.4 mm A: Ø 3.9 mm B: 2 mm C: 3.7 mm A: Ø 3.9 mm B: 3 mm C: 4.7 mm A: Ø 3.9 mm B: 4 mm C: 5.7 mm Kod AA CS AA CS AA CS AA CS Nr Ref Filary dostarczane są w zestawie zawierającym: 1 filar o określonej wysokości, 1 metalową osłonę, 4 czapki retencyjne, 1 podkładka i 1 czapka laboratoryjna. * Użyj klucza 1,25 mm. Zalecana siła przykręcenia 30Ncm. Elementy Kompatybilne z Systemem Sirona Filar do Skanowania Sirona Baza Tytanowa - Ti-Base Sirona B D B C C A A Platforma Implantu Platforma Implantu A: Ø 4.3 mm B: 5.3 mm C: 10 mm A: Ø 4.3 mm B: 4.7 mm C: 5.2 mm D: 0.48 mm Kod CSSP-CS-SI Kod CSTB-CS-SI Nr Ref Nr Ref * Użyj klucza 1,25 mm. Zalecana siła przykręcenia 30Ncm. Elementy protetyczne dla platform IH i CHC znajdziesz w naszym katalogu: 22

23 JEDNO WIELE OPCJI Launch! Kompletna Rodzina Implantu Aby zapewnić większy wybór, system implantu NeO posiada teraz 3 platformy protetyczne: Połączenie Konikalne Wąskie (CHC) Połączenie Konikalne Standardowe(CS) Połączenie Hexagonalne(IH) Każde połączenie posiada własną, dedykowaną linię elementów protetycznych do odbudowy. 23
