1 Global D Intuicyjność, przewidywalność, powtarzalność In-Kone PRIMO Protokół chirurgiczny Twój partner w chirurgii

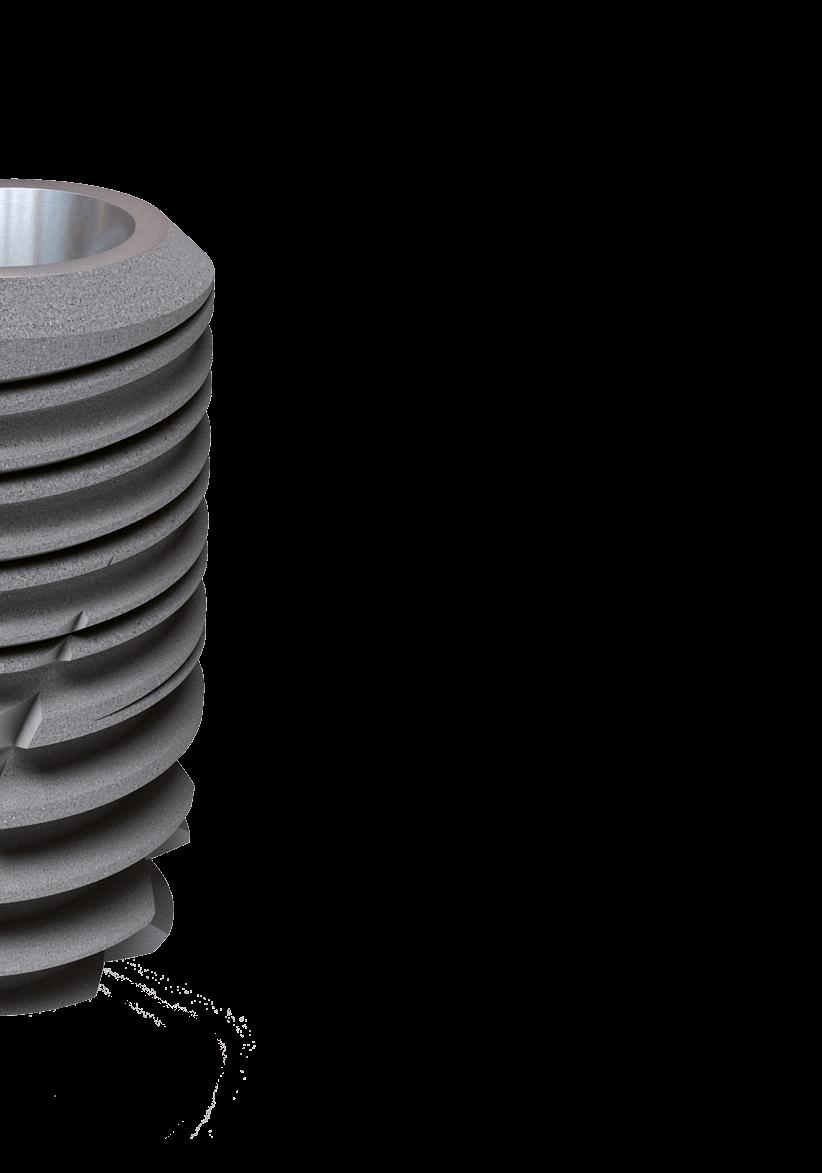

2 In-Kone UNIVERSAL In-Kone UNIVERSAL to implant, który powstał w oparciu o wiele lat doświadczeń klinicznych. Cechy implantu gwarantują osiągnięcie bardzo dobrej stabilizacji pierwotnej już od pierwszej chwili wprowadzania go w łożę kości. Profil implantów UNIVERSAL sprawdza się szczególnie podczas wczesnego lub natychmiastowego obciążenia, także w przypadku krótkich implantów. Wersja UNIVERSAL stanowi zatem doskonałe uzupełnienie oferty terapeutycznej PRIMO. Profil kompresyjny Podwójny gwint: skok gwintu 2x1 mm Spiralny kanał odprowadzający Profil o zmiennej charakterystyce Stop tytanu klasy 5 (TiAI6V4) SA 2 powierzchnia implantu piaskowana i podwójnie wytrawiana Zaokrąglony, atraumatyczny wierzchołek Implanty In-Kone Universal H Ø Ø 3.5 mm Ø 4 mm Ø 4.5 mm Ø 5 mm 6 mm DPINK4L6 DPINK4.5L6 DPINK5L6 8.5 mm DPINK3.5L8.5 DPINK4L8.5 DPINK4.5L8.5 DPINK5L mm DPINK3.5L10 DPINK4L10 DPINK4.5L10 DPINK5L mm DPINK3.5L11.5 DPINK4L11.5 DPINK4.5L11.5 DPINK5L mm DPINK3.5L13 DPINK4L13 DPINK4.5L13 DPINK5L13 15 mm DPINK3.5L15 DPINK4L15 DPINK4.5L15

3 In-Kone PRIMO Implant In-Kone PRIMO, został zaprojektowany tak, aby zapewnić maksymalną precyzję i elastyczność podczas wprowadzania w tkankę kostną pacjenta. Badania kliniczne potwierdziły łatwość wprowadzania implantów In-Kone PRIMO, szczególnie w przypadku kości o wysokiej gęstości. In-Kone PRIMO jest przeznaczony szczególnie dla lekarzy poszukujących progresywnych implantów z protokołem wprowadzania możliwym do wykonania w większości sytuacji klinicznych. Progresywny profil Pojedynczy gwint: skok 0,8 mm Prosty kanał odprowadzający Profil o stałej charakterystyce Tytan medyczny st. 5 (TiAI6V4) SA 2 powierzchnia piaskowana i podwójnie wytrawiana Zaokrąglony, atraumatyczny wierzchołek Implanty In-Kone PRIMO H Ø Ø 3.5 mm Ø 4 mm Ø 4.5 mm Ø 5 mm 6 mm DPINKP4L6 DPINKP4.5L6 DPINKP5L6 8.5 mm DPINKP3.5L8.5 DPINKP4L8.5 DPINKP4.5L8.5 DPINKP5L mm DPINKP3.5L10 DPINKP4L10 DPINKP4.5L10 DPINKP5L mm DPINKP3.5L11.5 DPINKP4L11.5 DPINKP4.5L11.5 DPINKP5L mm DPINKP3.5L13 DPINKP4L13 DPINKP4.5L13 DPINKP5L13 15 mm DPINKP3.5L15 DPINKP4L15 DPINKP4.5L15

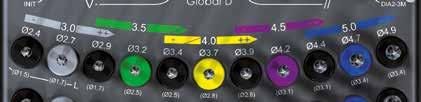

4 Protokół chirurgiczny ULTIMATE Protokół ten został zoptymalizowany w związku z pojawieniem się wierteł spiralnych, jednorodnych w kształcie z implantami. Projekt wierteł Ultimate oparty jest na najnowszych osiągnięciach w dziedzinie technologii instrumentów do cięcia kości i zapewnia optymalną kontrolę nad progresją wiertła w kości. Podwójna krawędź tnąca Spiralny profil jednorodny z kształtem implantu Zbieranie kości podczas osteotomii Przeciwodblaskowa struktura wiertła Kod kolorystyczny Intuicyjna identyfikacja wiertła Protokół ULTIMATE opiera się na stopniowym, liniowym przyroście średnic wierteł od 0,2 do 0,3 mm dzięki czemu osteotomia jest łagodna, dokładna i kontrolowana. Protokół może być bardzo precyzyjnie i w sposób powtarzalny zaadaptowany do wprowadzania implantów w tkankę kostną o różnej gęstości. Ø3.5 D4 D3/D2 D1 Ø4 D4 D3/D2 D1 Ø4.5 D4 D3/D2 D1 Ø5 D4 D3/D2 D1

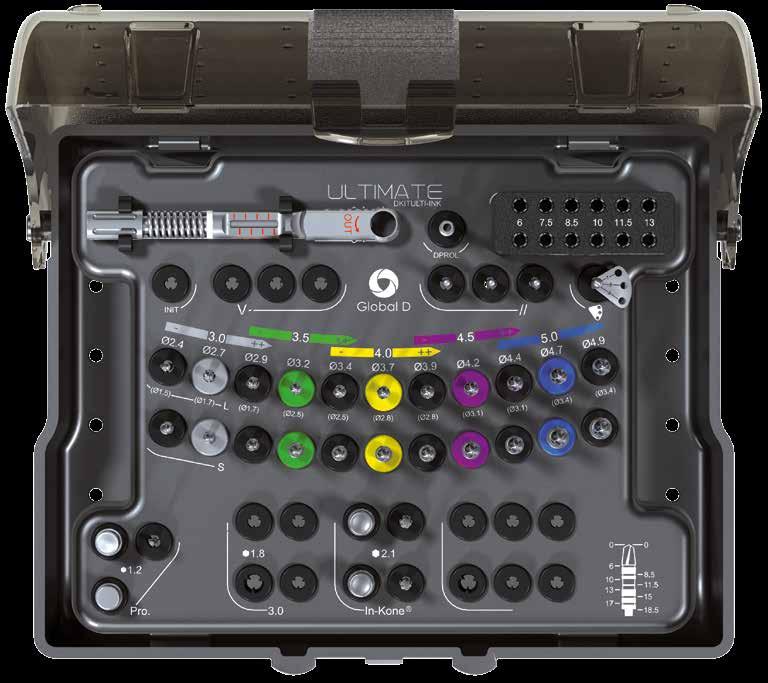

5 Kaseta chirurgiczna ULTIMATE Protokół chirurgiczny ULTIMATE oferuje wspólny protokół pracy z implantami In-Kone PRIMO i In-Kone Universal. Przejrzysta, liniowa struktura protokołu (od lewej do prawej) Protokół uwzględniający rodzaj kości Kodowanie kolorystyczne poszczególnych średnic implantów Chirurgiczny klucz dynamometryczny Opcjonalny, wyjmowany mikrozestaw stoperów Kaseta chirurgiczna łatwa w sterylizacji

6 Zawartość kasety chirurgicznej ULTIMATE 1 Marking drill Ø 2 mm DFCL-INIT 2 Pilot drill Ø 2.4 mm DFU C DFU L-17 Ø2.7 mm DFKU2.7C DFKU2.7L-17 DFKU2.9C Ø2.9 mm DFKU2.9L-17 Ø3.2 mm DFKU3.2C DFKU3.2L-17 Ø3.4 mm DFKU3.4C DFKU3.4L-17 Ø3.7 mm DFKU3.7C DFKU3.7L-17 3 Intermediate drills Ø3.9 mm DFKU3.9C DFKU3.9L-17 Ø4.2 mm Ø4.4 mm Ø4.7 mm Ø4.9 mm DFKU4.2C DFKU4.2L -17 DFKU4.4C DFKU4.4L -17 DFKU4.7C DFKU4.7L -17 DFKU4.9C DFKU4.9L Extension DPROL 5 Parallelism and depth indicators 3 x DAPULTI-C 6 Spacing indicator DIA-ULTI 7 Torque wrench 15-70N.cm DCDYN-70D Standard DCM1.2 8 Manual hex screwdrivers 1.2 mm DCM1.2C Hex contra-angle wrench 1.2 mm Standard DCCA1.2 Manual DCPIMCI2-1.2-L 9 In-Kone implant driver Standard DCPIMCI2-1.2 Contra-angle DCPICACI2-L Standard DCPICACI2 10 Space for optional instruments

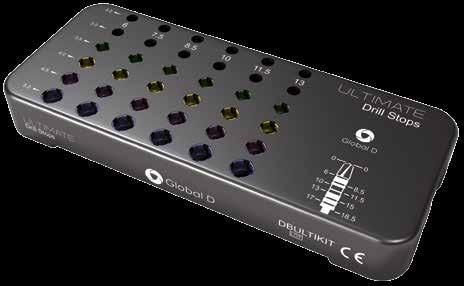

7 Homotetyczne wiertła ULTIMATE Niezależnie od ostatecznej średnicy nawiertu łoża, homotetyczny kształt wierteł jednorodny z kształtem implantów, zapewnia jednolitą dystrybucję pierwotnej stabilności na całej powierzchni aktywnej implantu już od fazy wstępnego gojenia. Mikrozestaw stoperów w kasecie ULTIMATE (opcjonalnie) Wyjmowany pojemnik zawierający dwa zestawy stoperów Ø3 mm do zastosowania z wiertłami Ø 2,4/2,7 i 2,9 mm. Mikrozestaw umożliwia bezpośrednie montowanie stoperów na kątnicy. DBUMICROKIT Kompletny zestaw stoperów ULTIMATE (opcjonalnie) Dodatkowy zestaw, dostępny w sprzedaży, kompatybilny ze wszystkimi wiertłami sekwencji ULTIMATE. DBULTIKIT

8 Zastosowanie: Implantologia Chirurgia przed zabiegami implantologicznymi Chirurgia ortognatyczna Chirurgia rekonstrukcyjna Chirurgia urazowa twarzoczaszki Chirurgia nowotworowa Chirurgia czaszki Ortodoncja Szkolenia Twój partner w chirurgii D4 Sp. z o.o. ul. Okólnik 11A/ Warszawa Tel info@globald.pl Firma MENIX GROUP
