Intelligent Hydraulic Cylinders

Transkrypt

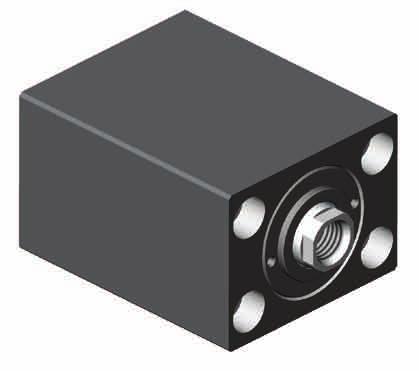

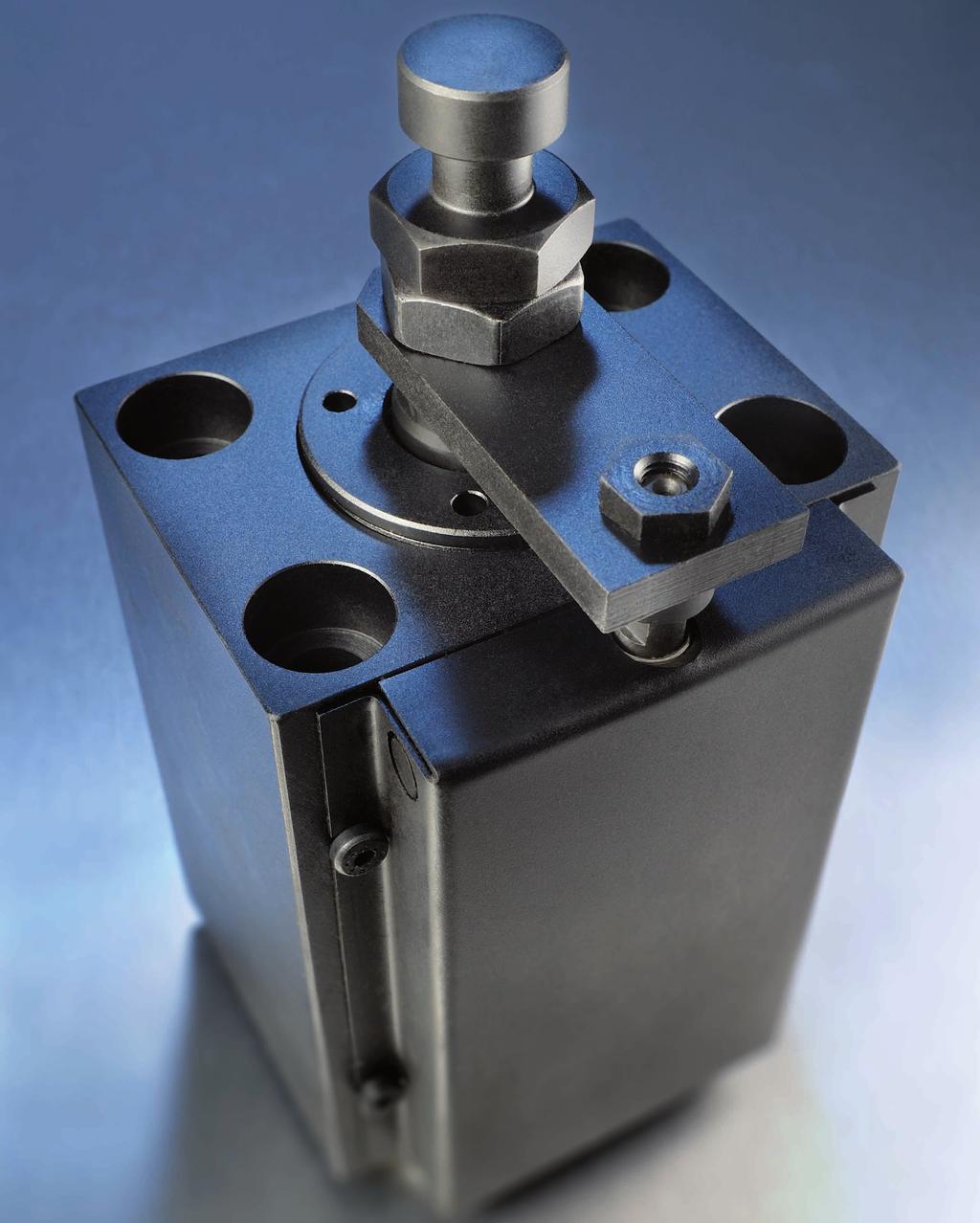

1 Intelligent Hydraulic Cylinders Siłownik hydrauliczny o krótkim skoku, budowie blokowej z mechanicznymi czujnikami, seria siłowników do ciężkich warunków pracy (450 Barów) Blokový válec 450 barů s krátkým zdvihem a mech. spínači pro aplikaci v náročných provozních podmínkách. M1 Cat PL+CZ

2 Symbole siłowników - Základní údaje pro sestavení objednávky Typ siłownika Typ válce TŁOK siłownika (ØX) Průměr pístu - P. M ØX ØY ØX = Tłok - Průměr pístu ØY = Tłoczysko - Pístnice TYP mocowania Typ uchycení - P. M5-11 B C E Otwory gwintowane z przodu i z tyłu Přední a zadní otvory se závitem Otwory wzdłużne przelotowe Podélné průchozí otvory Rowek wpustowy Drážka pro pero TYP zasilania olejem Provedení přípojek oleje - P. M5-11 G Gwint BSP (GAS) - Závit typu BSP nebo GAS N Gwint NPT - Závit typu NPT O Gwint metryczny - Metrický závit M R F E D H POŁOŻENIE otworów zasilania olejem Umístění přípojek oleje - P. M5-11 H Lewa strona (gwintowane) - Vlevo (se závitem) M Prawa strona (gwintowane) - Vpravo (se závitem) D Lewa i prawa strona (gwintowane) - Vlevo i vpravo (se závitem) E Dół (O-ringi) - Zespodu (s O-kroužky) F Przednia strona (O-ringi) - Vpředu (s O-kroužky) R Tylna strona (O-ringi) - Vzadu (s O-kroužky) WERSJA siłownika Provedení válce - P. M12-15 TYP końcówki tłoczyska Zakončení pístnice - P. M11 G Gwint METRYCZNY WEWNĘTRZNY - Metrický závit vnitřní I Gwint wewnętrzny UNF-UNEF - Vnitřní závit UNF-UNEF 050 B G H G L Akcesoria Příslušenství Siłownik PODSTAWOWY Základní typ válce * Z mikroczujnikami, bez łącznika wałka kontrolnego S mikrospínači, bez držáku pro uchycení hřídele vačky Z mikroczujnikami i łącznikiem wałka kontrolnego S mikrospínači a s držákem pro uchycení hřídele vačky PRZYSTOSOWANY do mikroczujników S přípravou pro mikrospínače Z mikroczujnikami i łącznikiem wałka kontrolnego S mikrospínači a s držákem pro uchycení hřídele vačky Z mikroczujnikami 80 C i łącznikiem wałka kontrolnego S mikrospínači do 80 C Z mikroczujnikami 180 C i łącznikiem wałka kontrolnego S mikrospínači do 180 C Z mikroczujnikami 80 C z przyłączem i łącznikiem wałka kontrolnego S mikrospínači do 80 C konektorem pro kabely Z mikroczujnikami 80 C z TYŁU i łącznikiem wałka kontrolnego S mikrospínači za válcem do 80 C Z mikroczujnikami 180 C z TYŁU i łącznikiem wałka kontrolnego S mikrospínači za válcem do 180 C Z mikroczujnikami 80 C z TYŁU z przyłączem i łącznikiem wałka kontrolnego S mikrospínači za válcem do 80 C a konektorem pro kabely L M N O Q T W P V Z Z SKOK (Z) Zdvih - P. M4 MTA20X250 RM A Gwint zewnętrzny - Vnější závit Połączenie ruchome - Hlava s drážkou Połączenie ruchome dwuczęściowe Hlava s drážkou s protikusem MTA MFA DFA Akcesoria tłoczyska Příslušenství k pístnici - P. M15 RM ØX 2710A Kołnierz Příruba - P. M15 M2

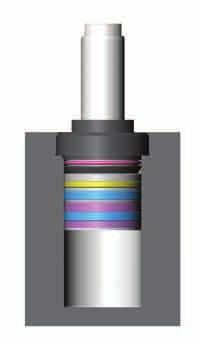

3 Prezentacja produktu - charakterystyka ogólna - Popis a vlastnosti výrobku Siłowniki V450 CBM zostały specjalnie zaprojektowane, aby uzyskać maksymalną kompaktowość i zastosować zintegrowane CZUJNIKI MECHANICZNE. Standardowa konstrukcja pozwala uzyskać niskie ceny i szybkie terminy dostaw. Dostępne średnice tłoka: od 16 do 100 mm, zakres skoków od 10 do 120 mm, zależny od średnicy (patrz strona M4). Siłowniki te są idealne do ciężkich warunków pracy, jakie występują przy formach odlewniczych i niewielkiej przestrzeni do zabudowy. Válce typu V450CBM jsou kompaktní a jsou vybaveny mechanickými spínači konců zdvihu. Jejich konstrukce používá plně standardizované díly a tím snižuje cenu a umožňuje krátkou dodací lhůtu. S průměry 16 až 100 mm a se zdvihem od 10 až do 120 mm v závislosti na průměru (viz s. M4). Tyto válce jsou vhodné pro aplikace, kde se požadují minimální zástavbové rozměry a procovní podmínky jsou náročné. Zintegrowany system m e c h a n i c z n y c h czujników końca skoku ze stalową pokrywą ochronną (patrz strona M14). Integrované mechanické spínače koncového zdvihu s ocelovým ochranným krytem (viz s. M14) Stalowy korpus odporny na wysokie ciśnienia, o wysokiej gładkości powierzchni dla uzyskania lepszych własności ślizgowych. Ocelové těleso se sníženým vnitřním třením pro usnadnění posuvu je odolné vůči vysokým provozním tlakům. Zespół tłok - tłoczysko ze stali specjalnej o twardości powierzchniowej HV i wytrzymałości dan/mm2. Uszczelki PTFE + brąz z O-ringami z FKM. Pierścienie prowadzące z poliestru lub żywicy fenolowej dla wysokiej odporności i wydłużenia żywotności. Komplet píst - pístnice s povrchovou tvrdostí HV a pevností v tahu dan/mm 2. Těsnění PTFE + bronz s O-kroužky z FPM. Vodící kroužky z polyesteru nebo fenolové pryskyřice pro vysokou odolnost a delší životnost. Żeliwna tuleja prowadząca tłoczyska z uszczelkami PTFE + Brąz, O-ringi z FKM. Pierścienie prowadzące z poliestru lub żywicy fenolowej dla wysokiej odporności i wydłużenia żywotności. Rozwiązanie techniczne z wykręcaną tuleją ułatwia wymianę uszczelek. Litinové pouzdro pro těsnění pístnice s těsněním z materiálu bronz + PTFE a O-kroužky FKM. Vodicí kroužky jsou vyrobeny z polyesteru nebo fenolové pryskyřice pro vysokou odolnost a dlouhou životnost. Toto řešení se samostatným pouzdrem zjednodušuje výměnu těsnění. Wyposażenie dodatkowe siłownika - Příslušenství k válci Jednokierunkowy regulator przepływu dla regulacji prędkości przesuwu tłoka i stalowe złączki hydrauliczne do regulatora przepływu (patrz katalog wyposażenia dodatkowego VR). Jednosměrný regulátor průtoku k regulaci nebo snížení rychlosti pístu a ocelové hydraulické šroubení pro regulátor (viz katalog příslušenství VR). Zawór zwrotny sterowany pilotem do zwiększenia siły statycznej siłownika przy wysuniętym tłoczysku (patrz katalog z wyposażeniem dodatkowym). Řízený zpětný ventil ke zvýšení účinnosti válce (viz katalog příslušenství). Wyposażenie dodatkowe końcówki tłoczyska:gwint zewnętrzny z przeciwnakrętką, połączenie ruchome z przeciwnakrętką i połączenie ruchome dwuczęściowe wkręcane dla zwiększenia opcji połączeń pomiędzy tłoczyskiem i suwakiem. Příslušenství zakončení pístnice: vnější závit s pojistnou maticí, hlavu s drážkou s pojistnou maticí a hlavu s drážkou s protikusem, pro rozšíření nabídky spojení pístnice s čelistí formy. Stalowy kołnierz mocujący, przedni lub tylny (patrz strona M15), wyposażony w śruby do mocowania na siłowniku. Dostępny dla średnic powyżej 40 mm. Přídavná ocelová příruba (viz s. M15) k dodání se šrouby zajišťujícími nasazení na válec. Příruba je k dispozici od průměru válce 40 mm. M3

4 CHARAKTERYSTYKA TECHNICZNA I PARAMETRY PRACY PŘEHLED TECHNICKÝCH A PROVOZNÍCH ÚDAJŮ ØX Maksymalne ciśnienie robocze w barach-psi Maximální provozní tlak v barech-psi Maksymalne Max masa w kg nominalne zasilanie przesuwana z max olejem (pchanie) l/min prędkością Max prędkość przesuwu tłoka m/s *: Zasilanie olejem przez rozdzielacz przy wyższych ciśnieniach może skutkować wyciekami oleju spod O-ringów. *: Při použití přívodu od rozváděcí desky může v pracovních režimech s vyšším tlakem dojít k průniku oleje přes O-kroužky. Maksymalna temperatura pracy Max. provozní teplota Zasilanie olejem Zasilanie olejem otworami Maximální jmenovitý Max. využitelná przez rozdzielacz* Max. rychlost Z czujnikami Bez czujników gwintowanymi průtok (při tlaku) hmotnost v kg při pístu m/s L/min nejvyšší rychlosti Přívod oleje s O-kroužkem Přívod oleje se závitem Se snímači Bez snímačů ,1 160 C F Wersja T,V Provedení T,V C F 180 C F Dobór średnicy tłoka i skoku - Volba hodnoty průměru a zdvihu válce Tablica SIŁY PCHAJĄCEJ i CIĄGNĄCEJ w Kg Přehledová tabulka: tlačná a tažná síla v kg 80 bar-1160 PSI 140 bar-2030 PSI 200 bar-2900 PSI 250 bar-3626 PSI 300 bar-4350 PSI 400 bar-5800 PSI Pchanie Ciągnięcie Pchanie Ciągnięcie Pchanie Ciągnięcie Thrust Ciągnięcie Pchanie Ciągnięcie Pchanie Ciągnięcie ØX ØY Síla v tlaku Síla v tahu Síla v tlaku Síla v tahu Síla v tlaku Síla v tahu Síla v tlaku Síla v tahu Síla v tlaku Síla v tahu Síla v tlaku Síla v tahu B G H G L 050 Tablica STANDARDOWYCH SKOKÓW w mm. Přehled standardních zdvihů v mm ØX Z STANDARDOWE SKOKI STANDARDNÍ ZDVIH SPECJALNE SKOKI SPECIÁLNÍ ZDVIH Uwaga: Tolerancja skoku: -0/+0,5 mm. Dla skoków pośrednich wybierz dłuższy i zamów ogranicznik skoku. Vega może wykonać siłownik o skoku specjalnym, prosimy o kontakt z naszym Działem Sprzedaży. Poznámka: Tolerance zdvihu je -0/+0,5 mm. U středních hodnot zdvihu zvolte delší z uvedených možností a požadujte omezovač zdvihu. Výrobek lze dodat také v provedení se speciálním zdvihem. Pro bližší informace kontaktujte naše zákaznické centrum. M4

5 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 C G H G L 050 CGH Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem BSP (GAS) na LEWEJ stronie siłownika Podélné průchozí otvory s přívodem oleje se závitem BSP (GAS), levá strana CNH Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem NPT na LEWEJ stronie siłownika Podélné průchozí otvory s přívodem oleje se závitem NPT, levá strana CGM CNM Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem BSP (GAS) na PRAWEJ stronie siłownika Podélné průchozí otvory s přívodem oleje se závitem BSP (GAS), pravá strana Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem NPT na PRAWEJ stronie siłownika Podélné průchozí otvory s přívodem oleje se závitem NPT, pravá strana #1 : Uwaga: Nakrętki (T2) wystają na lewej lub prawej stronie. Max. niecentryczność 0,5 mm - O-Ringi zawarte w dostawie. #1 : Upozornění: Zátky (T2) přesahují na levé nebo pravé straně. Maximální nesouosost 0, 5 mm. Dodávka zahrnuje O-kroužky. CGD CND Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem BSP (GAS) na LEWEJ i PRAWEJ stronie siłownika Podélné průchozí otvory s oboustranným přívodem oleje se závitem BSP (GAS), levá + pravá strana Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem NPT na LEWEJ i PRAWEJ stronie siłownika Podélné průchozí otvory s oboustranným přívodem oleje se závitem NPT, levá + pravá strana UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B C+ F G H ØQ ØQ1 L M BSP P NPT ØSB h9 ØT1 T2 V WH ,5 10,5 10,5 20,5 1/4 1/ ,5 13,5 10,5 22 1/4 1/ ,5 16,5 12,5 26,5 1/4 1/ ,5 16,5 15,5 28,5 1/4 1/ /4 1/ ,5 29 3/8 3/ , /2 1/ /2 1/ ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : C + Z = = 123 mm M5

6 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 B G H G L 050 BGH BNH Gwintowane otwory do mocowania korpusu, zasilanie olejem otworami z gwintem BSP (GAS) na LEWEJ stronie siłownika Uchycení těla válce za otvory se závity a přívod oleje se závitem BSP (GAS), levá strana Gwintowane otwory do mocowania korpusu, zasilanie olejem otworami z gwintem NPT na LEWEJ stronie siłownika Uchycení těla válce za otvory se závity a přívod oleje se závitem NPT, levá strana BGM BNM Gwintowane otwory do mocowania siłownika, zasilanie olejem otworami z gwintem BSP (GAS) na PRAWEJ stronie siłownika Uchycení těla válce za otvory se závity a přívod oleje se závitem BSP (GAS), pravá strana Gwintowane otwory do mocowania siłownika, zasilanie olejem otworami z gwintem NPT na PRAWEJ stronie siłownika Uchycení těla válce za otvory se závity a přívod oleje se závitem NPT, pravá strana #1 : Uwaga: Nakrętki (T2) wystają na lewej lub prawej stronie. Max. niecentryczność 0,5 mm - O-Ringi zawarte w dostawie. #1 : Upozornění: Zátky (T2) přesahují na levé nebo pravé straně. Maximální nesouosost 0, 5 mm. Dodávka zahrnuje O-kroužky. BGD BND Gwintowane otwory do mocowania korpusu, zasilanie olejem otworami z gwintem BSP (GAS) na LEWEJ i PRAWEJ stronie siłownika Uchycení těla válce za otvory se závity a oboustranný přívod oleje se závitem BSP (GAS), levá + pravá strana Gwintowane otwory do mocowania korpusu, zasilanie olejem otworami z gwintem NPT na LEWEJ i PRAWEJ stronie siłownika Uchycení těla válce za otvory se závity a oboustranný přívod oleje se závitem NPT, levá + pravá strana UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B C+ F G I J L M BSP P NPT ØSB h9 ØT1 T2 V WH M6 1 10,5 20,5 1/4 1/ M8 1,25 10,5 22 1/4 1/ M10 1,5 12,5 26,5 1/4 1/ M10 1,5 15,5 28,5 1/4 1/ M12 1, /4 1/ M12 1,75 21,5 29 3/8 3/ , M /2 1/ M /2 1/ ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : C + Z = = 123 mm M6

7 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 E G H G L 050 EGH ENH Mocowanie z rowkiem wpustowym, zasilanie olejem otworami z gwintem BSP (GAS) na LEWEJ stronie siłownika Uchycení na drážku a přívod oleje se závitem BSP (GAS), levá strana Mocowanie z rowkiem wpustowym, zasilanie olejem otworami z gwintem NPT na LEWEJ stronie siłownika Uchycení na drážku a přívod oleje se závitem NPT, levá strana EGM ENM Mocowanie z rowkiem wpustowym, zasilanie olejem otworami z gwintem BSP (GAS) na PRAWEJ stronie siłownika Uchycení na drážku a přívod oleje se závitem BSP (GAS), pravá strana Mocowanie z rowkiem wpustowym, zasilanie olejem otworami z gwintem NPT na PRAWEJ stronie siłownika Uchycení na drážku a přívod oleje se závitem NPT, pravá strana UWAGA 1: Przy zastosowaniu tego rodzaju mocowania i ciśnieniu roboczemu wyższemu od 160 Barów PSI, zalecamy zastosowanie obejmy w celu uniknięcia skręcania się siłownika. POZNÁMKA 1: Používáte-li tento druh upevnění při tlaku oleje nad 160 barů, doporučujeme přidání opěrky vzadu, aby se vyloučilo torzní namáhání válce. EGD END Mocowanie z rowkiem wpustowym, zasilanie olejem otworami z gwintem BSP (GAS) na LEWEJ i PRAWEJ stronie siłownika Uchycení na drážku a oboustranný přívod oleje se závitem BSP (GAS), levá + pravá strana Mocowanie z rowkiem wpustowym, zasilanie olejem otworami z gwintem NPT na LEWEJ i PRAWEJ stronie siłownika Uchycení na drážku a oboustranný přívod oleje se závitem NPT, levá + pravá strana UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m P S ØX ØY Z C+ A B H L M ØQ ØQ1 R S1 ØSB BSP NPT U1 T V W WH H 10 h , ,5 20,5 1/4 1/4 6,5 10, , ,5 22 1/4 1/4 8,5 13, , , ,5 26,5 1/4 1/4 10,5 16, , ,5 28,5 1/4 1/4 10,5 16, , /4 1/ ,5 29 3/8 3/ ,5 82, , , /2 1/ , , , /2 1/ ,5 15 ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : C + Z = = 123 mm M7

8 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 C O F G L 050 COF Wzdłużne otwory przelotowe, zasilanie olejem przez rozdzielacz z PRZEDNIEJ strony siłownika Podélné průchozí otvory a přívod oleje z přední strany COR Wzdłużne otwory przelotowe, zasilanie olejem przez rozdzielacz z TYLNEJ strony siłownika (Nie wersja P,V,Z) Podélné průchozí otvory a přívod oleje zezadu ( Ne provedení P,V,Z) #2 :- Max. średnica otworu zasilania olejem w płycie: 3 mm (tłoki ø16 50) i 5 mm (tłoki ø63 100). Max. niecentryczność 0,5 mm - O-ringi zawarte w dostawie. #2 :- Max. průměr otvoru pro přívod oleje : 3 mm pro válce o průměru 16 až 50, resp. 5 mm pro válce o průměru 63 až 100. Max. nesouosost 0, 5 mm. Dodávka zahrnuje O-kroužky. UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B C+ E F G H K ØQ ØQ1 ØSB h9 V WH ØD ,5 6,5 10, ,5 8,5 13, ,5 16, ,5 10,5 16, , , ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : C + Z = = 123 mm M8

9 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 B O F G L 050 BOF Otwory gwintowane do mocowania korpusu, zasilanie olejem przez rozdzielacz z PRZEDNIEJ strony siłownika Uchycení těla válce za otvory se závity a přívod oleje z přední strany BOR Otwory gwintowane do mocowania korpusu, zasilanie olejem przez rozdzielacz od TYLNEJ strony siłownika (Nie wersja P,V,Z) Uchycení těla válce za otvory se závity a přívod oleje zezadu (Ne provedení P,V,Z) #2 :- Max. średnica otworu zasilania olejem w płycie: 3 mm (tłoki ø16 50) i 5 mm (tłoki ø63 100). Max. niecentryczność 0,5 mm - O-ringi zawarte w dostawie. #2 :- Max. průměr otvoru pro přívod oleje : 3 mm pro válce o průměru 16 až 50, resp. 5 mm pro válce o průměru 63 až 100. Max. nesouosost 0, 5 mm. Dodávka zahrnuje O-kroužky. UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B C+ ØD E F G I J K ØSB h9 V WH M6 1 21, M8 1,25 25, M10 1, M10 1,5 32, M12 1, M12 1,75 47, , M M ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : C + Z = = 123 mm M9

10 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 C G R G L 050 CGR CNR Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem BSP (GAS) z na TYLNEJ stronie siłownika (Nie wersja P,V,Z) Podélné průchozí otvory a přívod oleje se závitem BSP (GAS), zadní strana (Ne provedení P,V,Z) Wzdłużne otwory przelotowe, zasilanie olejem otworami z gwintem NPT na TYLNEJ stronie siłownika (Nie wersja P,V,Z) Podélné průchozí otvory a přívod oleje se závitem NPT, zadní strana (Ne provedení P,V,Z) BGR BNR Otwory gwintowane do mocowania korpusu, zasilanie olejem otworami z gwintem BSP (GAS) na TYLNEJ stronie siłownika (Nie wersja P,V,Z) Uchycení těla válce za otvory se závity a přívod oleje se závitem BSP (GAS), zadní strana (Ne provedení P,V,Z) Otwory gwintowane do mocowania korpusu, zasilanie olejem otworami gwintowanymi NPT na TYLNEJ stronie siłownika (Nie wersja P,V,Z) Uchycení těla válce za otvory se závity a přívod oleje se závitem NPT, zadní strana (Ne provedení P,V,Z) UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m P ØX ØY Z A B C+ ØD F G H I J N O ØQ ØQ1 R R1 R2 ØSB BSP NPT U1 V WH h , M6 1 23,5 7,5 6,5 10,5 1/8 1/ , M8 1,25 25,5 9 8,5 13,5 1/8 1/ , , M10 1,5 26,5 12,5 10,5 16,5 1/8 1/ ,5 14, , M10 1,5 28,5 15,5 10,5 16,5 1/8 1/ , M12 1, /4 1/ M12 1, , /4 1/ ,5 82,5 3 13, , M /4 1/ , , , M /8 3/ ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : C + Z = = 123 mm M10

11 Dobór typu mocowania i zasilania olejem - Volba typu upevnění a přívodu oleje 050 E O E G L 050 EOE Mocowanie z rowkiem wpustowym, zasilanie olejem rozdzielaczem od SPODU siłownika Uchycení na drážku a přívod oleje zespodu #2 :- Max. średnica otworu zasilania olejem w płycie: 3 mm (tłoki ø16 50) i 5 mm (tłoki ø63 100). Max. niecentryczność 0,5 mm - O-ringi zawarte w dostawie. #2 :- Max. průměr otvoru pro přívod oleje : 3 mm pro válce o průměru 16 až 50, resp. 5 mm pro válce o průměru 63 až 100. Max. nesouosost 0, 5 mm. Dodávka zahrnuje O-kroužky. G I Dobór końcówki tłoczyska - Volba typu zakončení pístnice OPIS KOŃCÓWEK TŁOCZYSKA POPIS TYPŮ ZAKONČENÍ PÍSTNICE Gwint METRYCZNY WEWNĘTRZNY - STANDARD Metrický závit vnitřní - STANDARD Gwint wewnętrzny UNF-UNEF (USA Standard) Vnitřní závit UNF- UNEF (americká norma) 050 B G H G L 050 UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY METRIC C UNF D E ØM P V WH M6 1 1/ , M10 1,5 3/ M12 1,75 1/ M14 2 9/ M20 2,5 3/ M20 2,5 3/ , M M33 3,5 1-1/ ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih M11

12 Wybór wersji siłownika - Provedení válce a snímače 050 B G H G * 050 * Siłownik PODSTAWOWY Válec Bez přípravy pro mikrospínače N PRZYGOTOWANY do pracy z mikroczujnikami w wersji L,M (tylki tłoki 16,25,32,40 i 50) S přípravou pro mikrospínače pro typ L, M (pouze pro průměry 16,25,32,40 a 50) M Z mikroczujnikami i łącznikiem wałka kontrolnego, mocowanie typu B i C S mikrospínači a propojením pistnice a vačky mikrospínačů Určeno pro uchycení válce B a C. Powyższe rysunki przedstawiają średnice tłoka 32, 40 i 50 mm Výkresy (viz výše) popisují hodnoty průměru 32, 40 a 50 mm Powyższe rysunki przedstawiają średnice tłoka 16 i 25 mm Výkresy (viz výše) popisují hodnoty průměru 16 a 25 mm Uwaga: Przy zasilaniu olejem przez rozdzielacz od tyłu, wyjście kabla jest wzdłużne Poznámka: Verze s přívodem oleje zezadu jsou vybaveny bočním výstupem kabelů UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B D E+ G H M max. Q S W ,5 49,5 17,7 4,5 1, , ,5 59,5 20,7 4,5 2, ,5 69,8 24,7 4, ,5 77,8 21,7 4, ,5 89,8 23,7 4,5-8 ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : E + Z = = 121 mm M12

13 Wybór wersji siłownika - Provedení válce a snímače 050 B G H G L 050 L Z mikroczujnikami, bez łącznika wałka kontrolnego, mocowanie typu B i C S mikrospínači, bez propojení pistnice a vačky mikrospínačů. Určeno pro varianty upevnění B a C Powyższe rysunki przedstawiają średnice tłoka 32, 40 i 50 mm Výkresy (viz výše) popisují hodnoty průměru 32, 40 a 50 mm Uwaga: Przy zasilaniu olejem przez rozdzielacz od tyłu, wyjście kabla jest wzdłużne Poznámka: Verze s přívodem oleje zezadu jsou vybaveny bočním výstupem kabelů Powyższe rysunki przedstawiają średnice tłoka 16 i 25 mm Výkresy (viz výše) popisují hodnoty průměru 16 a 25 mm O Z mikroczujnikami i łącznikiem wałka kontrolnego, mocowanie typu E S mikrospínači a propojením pistnice a vačky mikrospínačů. Určeno pro variantu upevnění E Powyższe rysunki przedstawiają średnice tłoka 32, 40 i 50 mm Výkresy (viz výše) popisují hodnoty průměru 32, 40 a 50 mm Powyższe rysunki przedstawiają średnice tłoka 16 i 25 mm Výkresy (viz výše) popisují hodnoty průměru 16 a 25 mm Uwaga: Przy zasilaniu olejem przez rozdzielacz od tyłu, wyjście kabla jest wzdłużne Poznámka: Verze s přívodem oleje zezadu jsou vybaveny bočním výstupem kabelů UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A C D E+ F G H K max. L max. M max. N Q S T U W M6 1 24,5 49,5 17, ,7 8 4,5 1,8 32,5 57, ,6 49 M6 1 29,5 59,5 20, ,7 8 4,5 2,2 37,5 67, M6 1 34,5 69,8 24, ,7 8 4,5-42,5 77, M6 1 38,5 77,8 21, ,7 8 4,5-46,5 85, M6 1 44,5 89,8 23, ,7 8 4,5-52,5 97,8 8 ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : E + Z = = 121 mm M13

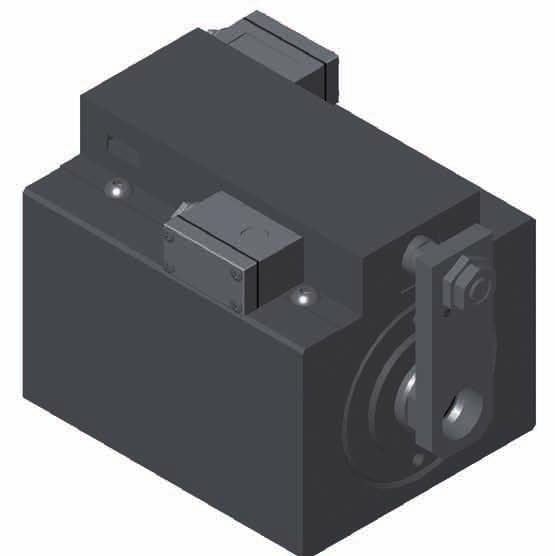

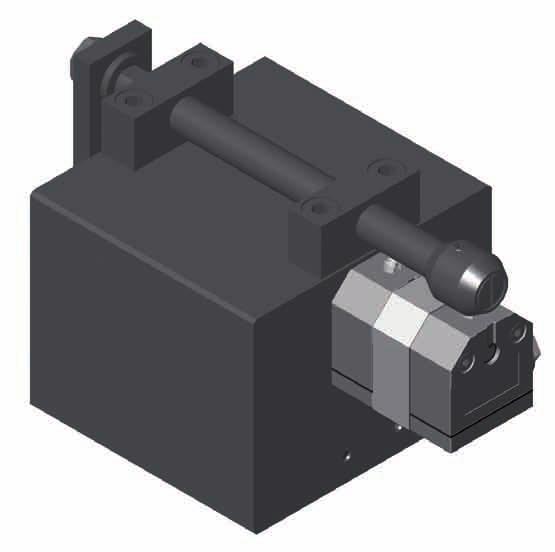

14 Wybór wersji siłownika - Provedení válce a snímače 063 B G H G Q 060 Q Z mikroczujnikami 80 C i łącznikiem wałka kontrolnego (tylko tłoki 63, 80 i 100) S mikrospínači do 80 C (pouze pro průměry 63,80 a 100) T Z mikroczujnikami 180 C i łącznikiem wałka kontrolnego (tylko tłoki 63, 80 i 100) S mikrospínači do 180 C (pouze pro průměry 63,80 a 100) W Z mikroczujnikami 80 C z przyłączem i łącznikiem wałka kontrolnego (tylko tłoki 63, 80 i 100) S mikrospínači do 80 C s konektorem (pouze pro průměry 63,80 a 100) Powyższe rysunki przedstawiają średnice tłoka 63, 80 i 100 mm Výkresy (viz výše) popisují hodnoty průměru 63, 80 a 100 mm UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B G H I J+ M1 max. P R V W , , , , , , , ,5 12 ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : E + Z = = 121 mm M14

15 Wybór wersji siłownika - Provedení válce a snímače 063 B G H G P 060 P Z mikroczujnikami 80 C z TYŁU i łącznikiem wałka kontrolnego (tylko tłoki 63, 80 i 100) S mikrospínači za válcem do 80 C (pouze pro průměry 63,80 a 100) V Z mikroczujnikami 180 C z TYŁU i łącznikiem wałka kontrolnego (tylko tłoki 63, 80 i 100) S mikrospínači za válcem do 180 C (pouze pro průměry 63,80 a 100) Z Z mikroczujnikami 80 C z TYŁU z przyłączem i łącznikiem wałka kontrolnego (tylko tłoki 63, 80 i 100) S mikrospínači za válcem do 80 C s konektorem (pouze průměry 63, 80 a 100) Powyższe rysunki przedstawiają średnice tłoka 63, 80 i 100 mm Výkresy (viz výše) popisují hodnoty průměru 63, 80 a 100 mm UWAGA: DLA TŁOKÓW 63, 80 MAX SKOK 80 MM. DLA TŁOKA 100 MAX SKOK 50 MM. Poznámka: pro průměry 63,80 je maximální možný zdvih 80 mm. Pro průměr 100 je maximální možný zdvih 50 mm UWAGA: Gdy nie jest podana tolerancja wymiaru, prosimy kierować się normą DIN 7168-m POZNÁMKA: pro rozměry bez tolerance viz norma DIN 7168-m ØX ØY A B C+ G I J+ M2 max. P1 Q1 R1 W , , ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih (P.M4) eg. ØX = 50, ØY = 28, Z = 50mm : E + Z = = 121 mm M15

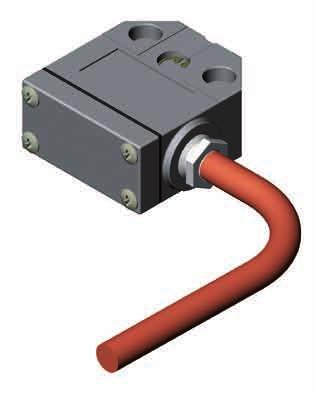

16 AKCESORIA - PŘÍSLUŠENSTVÍ Mechaniczne mikroczujniki położenia krańcowego tłoczyska Mechanické mikrospínače koncového zdvihu MS1 MS1 Mikroczujnik prawa strona do wersji M,L,O Pravý mikrospínač verze M, L, O Kolor kabla Barvy vodičů Brązowy Hnědá = Wspólny - Celek Biały Bílá = Kontakt N.C. - Kontakt N.C. Zielony Zelená = Kontakt N.O. - Kontakt N.A MS2 Mikroczujnik lewa strona do wersji M,L,O Levý mikrospínač verze M, L, O Brązowy Hnědá Biały Bílá Zielony Zelená = Wspólny - Celek = Kontakt N.C. - Kontakt N.C. = Kontakt N.O. - Kontakt N.A MS5 Mikroczujnik 80 C wersja Q,P Mikrospínač 80 C verze Q, P Niebieski Modrá Biały Bílá Czarny Černá = Wspólny - Celek = Kontakt N.C. - Kontakt N.C. = Kontakt N.O. - Kontakt N.A MS6 MS7 Mikroczujnik 180 C do wersja T,V Mikrospínač 180 C verze T, V Mikroczujnik 80 C z przyłączem wersja W,Z Mikrospínač 80 C s konektorem verze W, Z Niebieski Modrá Żółty Žlutý Brązowy Hnědá Niebieski Modrá Biały Bílá Czarny Černá = Wspólny - Celek = Kontakt N.C. - Kontakt N.C. = Kontakt N.O. - Kontakt N.A. = Wspólny - Celek = Kontakt N.C. - Kontakt N.C. = Kontakt N.O. - Kontakt N.A Dane techniczne czujników - Technické charakteristiky spínačů Tabela pozycjonowania pola czujników Přehledová tabulka nastavení spínačů Typ styku Typ kontaktu Zakres napięcia Rozsah napětí Prąd maksymalny Max. hodnota proudu Maksymalna temperatura pracy Max. pracovní teplota Odległość styku mm Vzdálenost kontaktů v mm Żywotność mechaniczna (ilość załączeń) Životnost mechanických dílů Wymiary kabla mm (średnica - długość) Kabel z PUR hmoty (průměr délka) Przekrój przewodów Kabel (průmĕr-tloušt ka patahu) Stopień ochrony przed cieczami Stupeň ochrany proti kapalinám MS1/MS2 Średnica tłoka 16 do 50 Průměr 16 až 50 MS5 MS6 MS7 Średnica tłoka 63 do Průměr 63 až 100 NO/NC - NA/NC NO/NC - NA/NC NO/NC - NA/NC NO/NC - NA/NC od/do - od/do 1\250VAC od/do - od/do 1\250VAC od/do - od/do 1\250VAC od/do - od/do 1\250VAC 2A 2,5A\230VAC\24VDC 2,5A\230VAC\24VDC 2,5A\230VAC\24VDC +80 C F +80 C F +180 C F +80 C F 0, Ø Ø Ø Ø5, x0,50mm 2 4x0,25 mm 2 3x0,50 mm 2 4x0,34 mm 2 IP 67 (DIN 40050) IP 67 (DIN 40050) IP 67 (DIN 40050) IP 67 (DIN 40050) Wymiary - Rozměry DIN E-form 45x44x20 45x40,5x20 45x44x20 ØX Pozycja - Nastavení Pozycja przednia (wysunięta) Nastavení (pozice) vpředu Pozycja tylna (cofnięta) Nastavení (pozice) vzadu Pozycja przednia (wysunięta) Nastavení (pozice) vpředu Pozycja tylna (cofnięta) Nastavení (pozice) vzadu Pozycja przednia (wysunięta) Nastavení (pozice) vpředu Pozycja tylna (cofnięta) Nastavení (pozice) vzadu Pozycja przednia (wysunięta) Nastavení (pozice) vpředu Pozycja tylna (cofnięta) Nastavení (pozice) vzadu Pozycja przednia (wysunięta) Nastavení (pozice) vpředu Pozycja tylna (cofnięta) Nastavení (pozice) vzadu Pole regulacji mm Regulační rozsah v mm M16

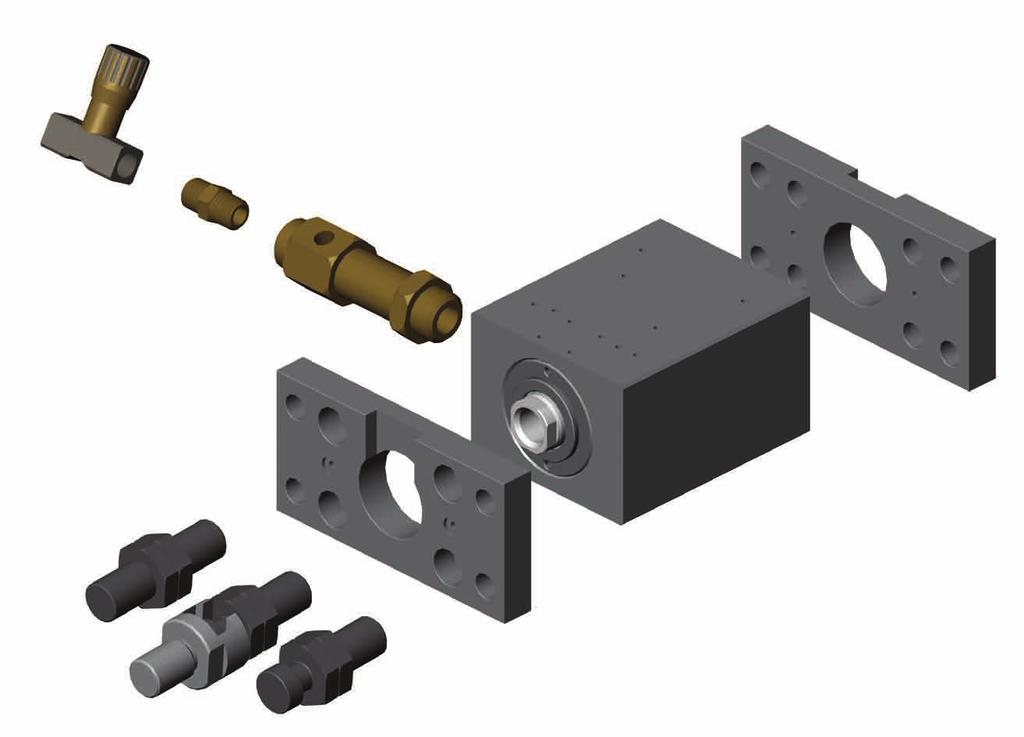

17 AKCESORIA - PŘÍSLUŠENSTVÍ Akcesoria tłoczyska z gwintem metrycznym lub UNF Příslušenství k pístnici s metrickým závitem nebo závitem UNF MTA 20X250 MTA MFA DFA Gwint metryczny zewnętrzny Metrický vnější závit Połączenie ruchome Hlava s drážkou Połączenie ruchome dwuczęściowe Hlava s drážkou protikusem. Plovoucí spojení METRIC (G) UNF-UNEF (I) ØX ØY # X150 3/ G I 12X175 1/ G I 14X200 9/ G I 20X250 3/ G I 20X250 3/ G I 27X G I 33X / G I #1 : Odpowiedni kod końcówki tłoczyska Odpovídající kód zakončení pístnice METRIC UNF-UNEF A B C D E F G H FA FB FC FE FF FG TA TB M W U V 10X150 3/8-24 M10 1,5 M10 1,25 3/8-24 3/ , , X175 1/2-20 M12 1,75 M12 1,25 1/2-20 1/ , , X200 9/16-18 M14 2 M14 1,5 9/ / , , X250 3/4-16 M20 2,5 M20 1,5 3/4-16 3/ , X M27 3 M , X /4-12 M33 3,5 M / / , Dodatkowy KOŁNIERZ do typu mocowania B (z 4 śrubami o gwincie metrycznym) Příslušenství: příruba pro typ upevnění B (součástí dodávky jsou 4 metrické šrouby) RM A ØX ØX ØY A B C ØD E F G H I J L S , , ØX = Tłok Průměr Pístu ØY = Tłoczysko Pístnice Z = Skok Zdvih M17

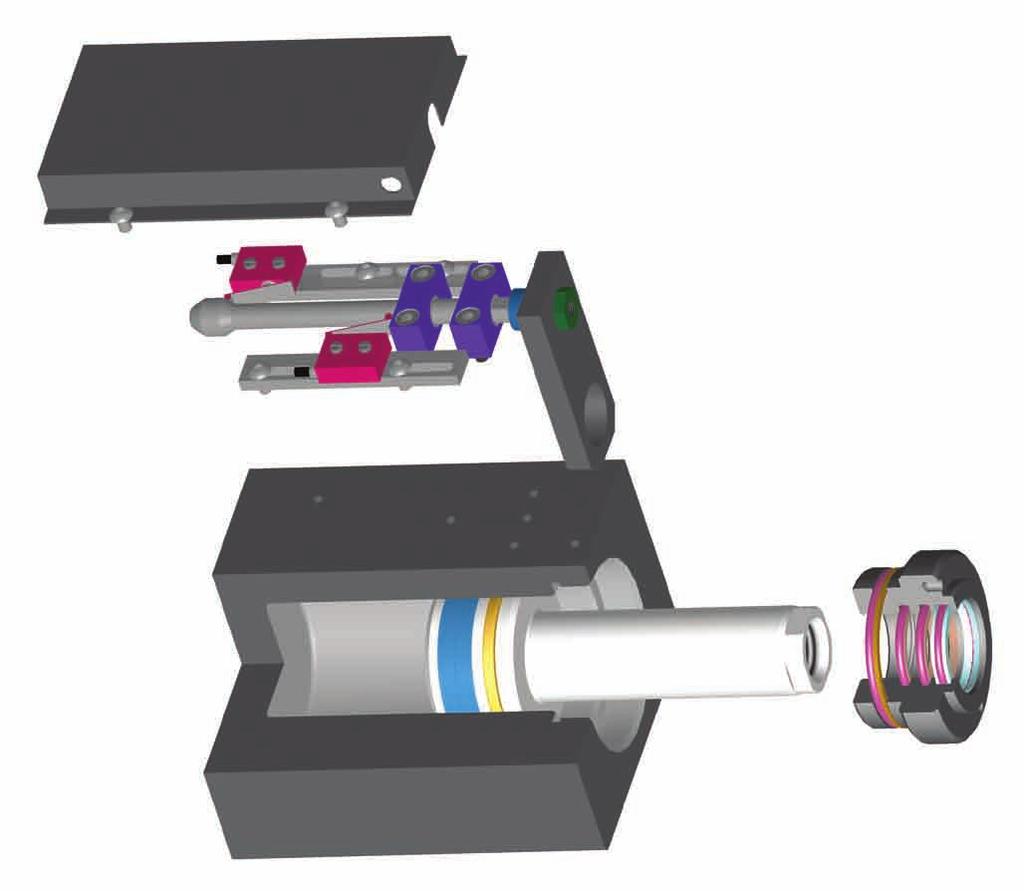

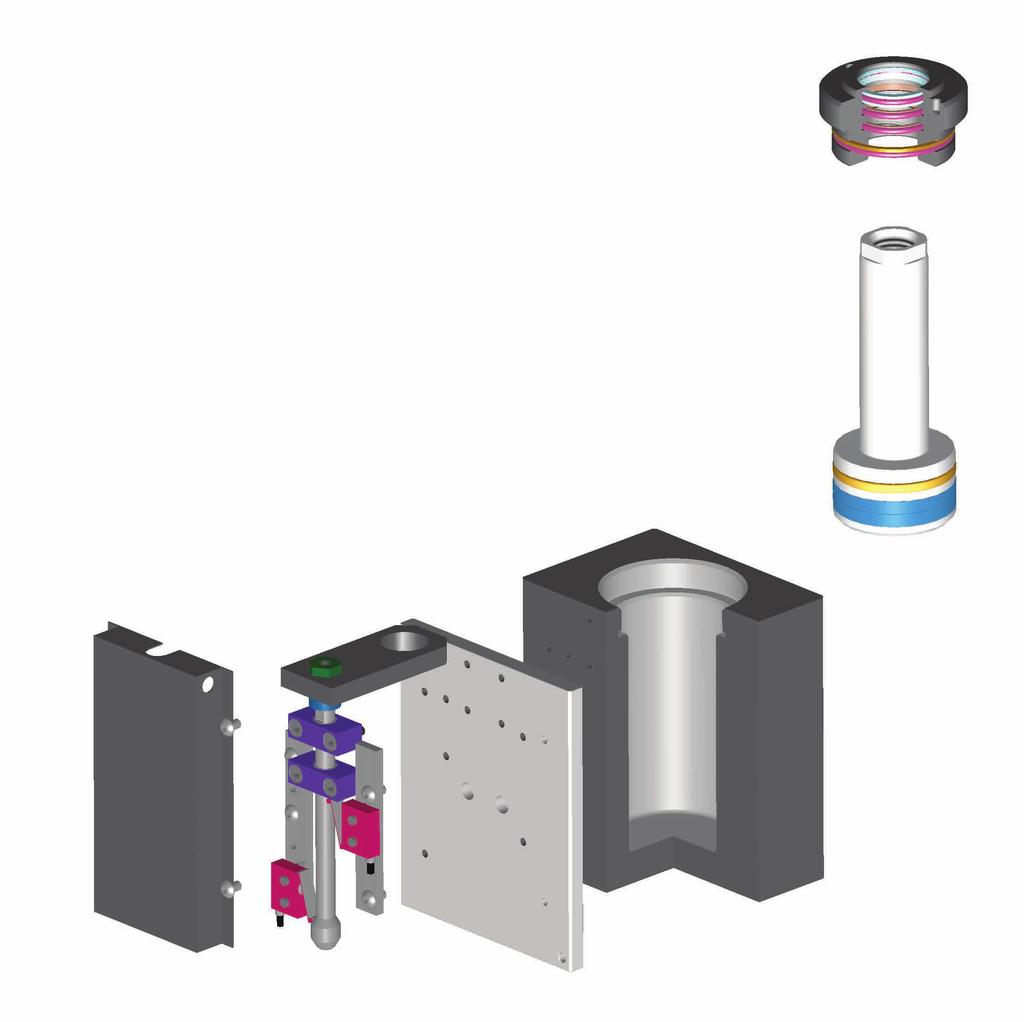

18 Części zamienne - Náhradní díly 1 Tuleja prowadząca tłoczyska - Pouzdro pístnice 2 Komplet uszczelek tłoczyska - Sada těsnění pístnice 3 Tłoczysko tłok - Píst pístnice 4 Komplet uszczelek tłoka - Sada těsnění pístu 5 Korpus - Tělo 6 Płytka mocujący czujnik - Držáky pro upevnění spínačů 7 Łącznik wałka kontrolnego - Držák spojení vačky snímačů a pístnice 8 Czujnik w wersji z lewej strony - Spínač, pravostranná verze 9 Wałek kontrolny czujnika - Vačka ovládání spínačů 10 Wsporniki prowadnicy wałka czujnika - Držáky pro vedení vačky 11 Elementy prowadzące wałka czujnika Vodicí segmenty pro vačku snímačů 12 Czujnik w wersji z lewej strony - Spínač, levostranná verze 13 Pokrywa ochronna czujnika - Ochranný kryt spínače 14 Łącznik dla wersji O - Držák pro verzi O M18

19 Typ Typ Średnica tłoka Průměr pístu Kod artykułu Kód produktu Dodatkowe oznaczenia kodu IKód sestavy dílů - příslušenství RM A Skok siłownika Zdvih válce RM 6010 A Komplet uszczelek tłoczyska - Sada těsnění k pístnici 2 RM 0310 Tuleja prowadząca tłoczyska bez uszczelek - Pouzdro k pístnici bez těsnění 1 RM 0310 A Tuleja prowadząca tłoczyska z uszczelkami - Pouzdro k pístnici s těsněním 1+2 RM 6020 A Komplet uszczelek tloka - Sada těsnění k pístu 4 RM 1120 A Tłok-tłoczysko z końcówką z gwintem metrycznym wewnętrznym 3 RM 1121 A Komplet píst - pístnice. Zakončení pístnice vnitřním metrickým závitem Tłok-tłoczysko z końcówką z gwintem wewnętrznym UNF Komplet píst - pístnice. Zakončení pístnice vnitřním závitem UNF RM 6030 O-Ring z FKM do zintegrowanego zasilania olejem - O-kroužek z materiálu FKM pro přívod oleje Wersja - Verze *, O L, M, N RM 1911M 1912M RM 1911H 1912H RM 1913M 1914M RM 1913H 1914H RM 1930F 1931F RM 1930R 1931R RM 1911R 1912R RM 1913R 1914R RM 1915M 1916M RM 1915H 1916H RM 1917M 1918M RM 1917H 1918H RM 1935F 1936F RM 1935R 1936R RM 1915R 1916R RM 1917R 1918R RM 1921M 1922M RM 1921H 1922H RM 1923M 1924M RM 1923H 1924H RM 1940E 1941E RM 1944D 1945D RM 1948D 1949D RM 1951D 1953D RM 1942D 1943D RM 1946D 1947D RM 1950D 1952D Aby wyposażyć siłownik w czujnik mechaniczny, korpus powinien mieć odpowiednie otwory Montáž mechanických spínačů je možná pouze na tělo válce vybavené odpovídajícími otvory Korpus dla typu mocowania B, gwintowane otwory BSP na prawej stronie Tělo pro uchycení typu B, přívod se závitem BSP pravostranný Korpus dla typu mocowania B, gwintowane otwory BSP na lewej stronie Tělo pro uchycení typu B, přívod se závitem BSP levostranný Korpus dla typu mocowania B, gwintowane otwory NPT na prawej stronie Tělo pro upevnění typu B, přívod se závitem NPT pravostranný Korpus dla typu mocowania B, gwintowane otwory NPT na lewej stronie Tělo pro upevnění typu B, přívod se závitem NPT levostranný Korpus dla typu mocowania B, zasilanie olejem przez otwory z O-ringami na głowicy Tělo pro upevnění typu B, přívod s O-kroužky vpředu Korpus dla typu mocowania B, zasilanie olejem przez otwory z O-ringami od spodu siłownika Tělo pro upevnění typu B, přívod s O-kroužky zespodu Korpus dla typu mocowania B, gwintowane otwory BSP od tyłu siłownika Tělo pro upevnění typu B, přívod se závitem BSP vzadu Korpus dla typu mocowania B, gwintowane otwory NPT od tyłu siłownika Tělo pro upevnění typu B, přívod se závitem typu NPT vzadu Korpus dla typu mocowania C, gwintowane otwory BSP na prawej stronie Tělo pro upevnění typu C, přívod se závitem BSP pravostranný Korpus dla typu mocowania C, gwintowane otwory BSP na lewej stronie Tělo pro upevnění typu C, přívod se závitem BSP levostranný Korpus dla typu mocowania C, gwintowane otwory NPT na prawej stronie Tělo pro upevnění typu C, přívod se závitem NPT pravostranný Korpus dla typu mocowania C, gwintowane otwory NPT na lewej stronie Tělo pro upevnění typu C, přívod se závitem NPT levostranný Korpus dla typu mocowania C, otwory zasilania olejem z O-Ringami na głowicy Tělo pro upevnění typu C, přívod s O-kroužky vpředu Korpus dla mocowania typu C, otwory zasilania olejem z O-Ringami na spodzie siłownika Tělo pro upevnění typu C, přívod s O-kroužky zespodu Korpus dla typu mocowania C, gwintowane otwory BSP z tyłu siłownika Tělo pro upevnění typu C, přívod se závitem BSP vzadu Korpus dla typu mocowania C, gwintowane otwory NPT z tyłu siłownika Tělo pro upevnění typu C, přívod se závitem NPT vzadu Korpus dla typu mocowania E, otwory gwintowane BSP na prawej stronie Tělo pro upevnění typu E, přívod se závitem BSP pravostranný Korpus dla typu mocowania E, otwory gwintowane BSP na lewej stronie Tělo pro upevnění typu E, přívod se závitem BSP levostranný Korpus dla mocowania typu E, otwory gwintowane NPT z prawej strony Tělo pro upevnění typu E, přívod se závitem NPT pravostranný Korpus dla mocowania typu E, otwory gwintowane NPT z lewej strony Tělo pro upevnění typu E, přívod se závitem BSP levostranný Korpus dla mocowania typu E, otwory z O-Ringami poprzeczne do osi, od spodu siłownika Tělo pro upevnění typu E, přívod s o-kroužky boční Korpus dla typu mocowania B, gwintowane otwory NPT z prawej i lewej strony Tělo pro upevnění typu B, přívod se závitem NPT pravostranný a levostranný Tělo pro typu B, se závitem NPT a Těleso pro upevnění typu C, přívod se závitem NPT pravostranný a levostranný Korpus dla typu mocowania E, gwintowane otwory NPT z prawej i lewej strony Těleso pro upevnění typu E, přívod se závitem NPT pravostranný a levostranný Korpus dla typu mocowania B, gwintowane otwory BSP z prawej i lewej strony Těleso pro upevnění typu B, přívod se závitem BSP pravostranný a levostranný Korpus dla typu mocowania C, gwintowane otwory BSP z prawej i lewej strony Těleso pro upevnění typu C, přívod se závitem BSP pravostranný a levostranný Korpus dla typu mocowania E, gwintowane otwory BSP z prawej i lewej strony Těleso pro upevnění typu E, přívod se závitem BSP pravostranný a levostranný RM 6311 A Zespół mikroczujnika tłoczyska - Kompletní sestava mikrospínačů 6 to/a 13 RM 6312 A Zespół mikroczujnika suwaka formy - Kompletní sestava mikrospínačů k posuvné části formy (bez prpojovacího členu) 6, 8 to/a 13 RM 6313 A Zespół mikroczujnika dla wersji O - Kompletní sestava mikrospínačů k verzi O 6 to/a 14 MS1 Czujnik mały z dźwignią prawą i bezpośrednim kablem 2,5 m długości - Malý spínač s pravostrannou páčkou a kabelem o délce 2, 5 m 8 #1 MS2 Czujnik mały z dźwignią lewą i bezpośrednim kablem 2,5 m długości - Malý spínač s levostrannou páčkou a kabelem o délce 2, 5 m 12 #1 : Tłok od 16 do 50 - Průměr 16 až M19

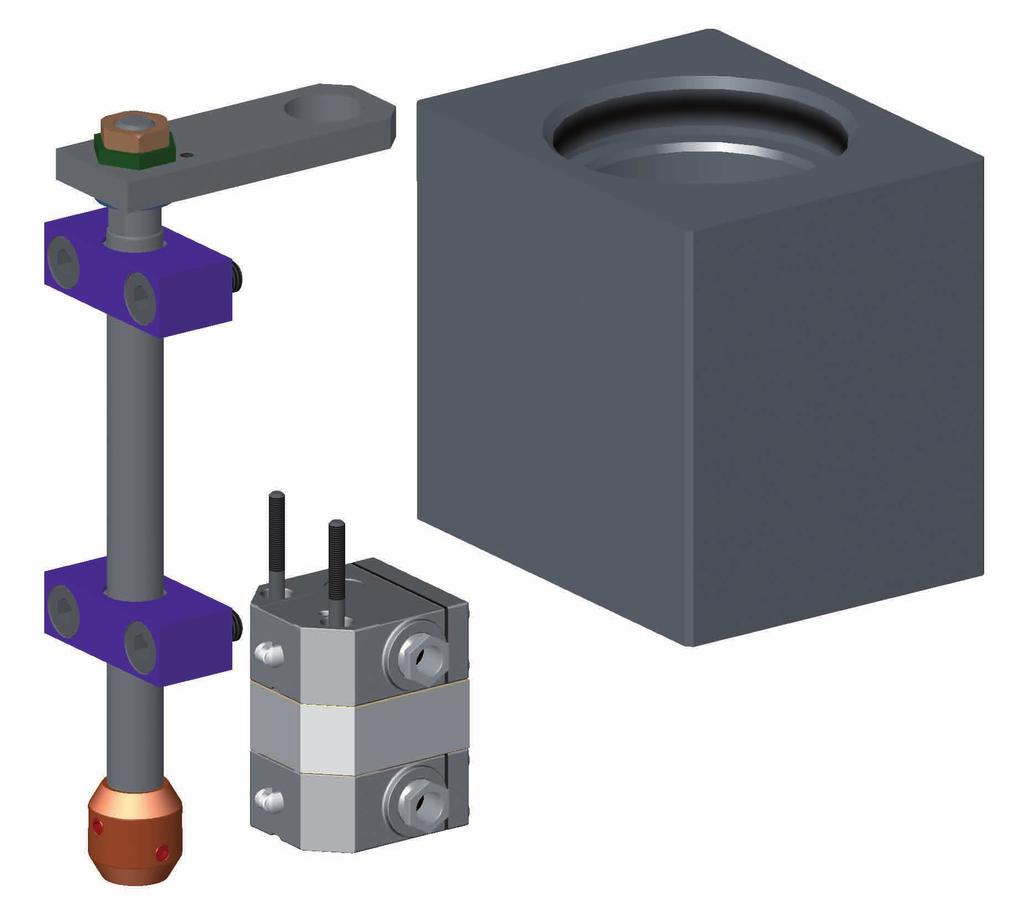

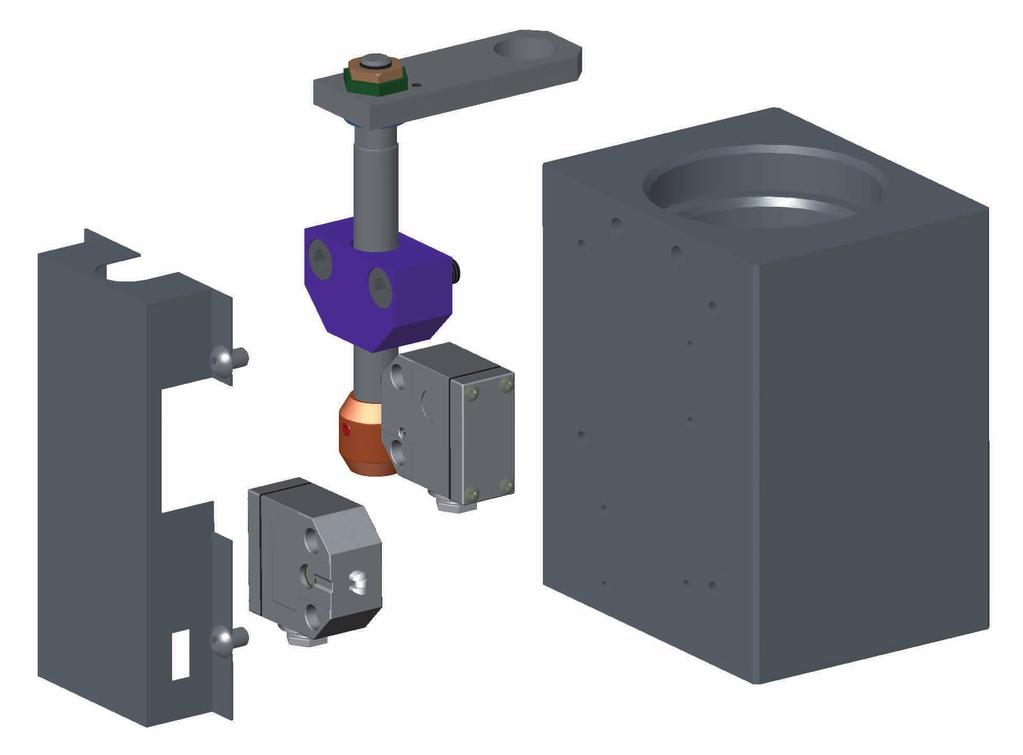

20 Części zamienne - Náhradní díly 1 Korpus - Tělo válce 2 Łącznik wałka kontrolnego - Spojení pístnice a hřídele vačky ovládání spínače 3 Wałek kontrolny czujnika - Vačka mikrospínačů 4 Wspornik wałka kontrolnego -Držáky vedení vačkové tyče 5 Mikroczujnik - Mikrospínače 6 Pokrywa ochronna czujnika - Ochranný kryt spínačů Powyższe rysunki przedstawiają WERSJE Q, T, W Výkresy (viz výše) popisují verze Q, T, W Powyższe rysunki przedstawiają WERSJE P, V, Z Výkresy (viz výše) popisují verze P, V, Z M20

21 Typ Typ Średnica tłoka Průměr pístu Kod artykułu Kód produktu Dodatkowe oznaczenia kodu Kód sestavy dílů - příslušenství Skok siłownika Zdvih válce RM M 060 Wersja - Verze Q,T,W P,V,Z RM 1925M 1926M RM 1925H 1926H RM 1927M 1928M RM 1927H 1928H RM 1933F 1934F RM 1933R - RM 1925R - RM 1927R - RM 1937M 1938M RM 1937H 1938H RM 1969M 1970M RM 1969H 1970H RM 1937R - RM 1969R - RM 1971R - RM 1971F 1972F RM 1973M 1974M RM 1973H 1974H RM 1975M 1976M RM 1975H 1976H RM 1977E 1978E RM 1925D 1926D RM 1937D 1938D RM 1973D 1974D RM 1927D 1928D RM 1969D 1970D RM 1975D 1976D Aby wyposażyć siłownik w czujnik mechaniczny, korpus powinien mieć odpowiednie otwory Montáž mechanických spínačů je možná pouze na těle vybavené odpovídajícími otvory Korpus dla typu mocowania B, gwintowane otwory BSP na prawej stronie Tělo pro uchycení typu B, přívod se závitem BSP pravostranný Korpus dla typu mocowania B, gwintowane otwory BSP na lewej stronie Tělo pro uchycení typu B, přívod se závitem BSP levostranný Korpus dla typu mocowania B, gwintowane otwory NPT na prawej stronie Tělo pro upevnění typu B, přívod se závitem NPT pravostranný Korpus dla typu mocowania B, gwintowane otwory NPT na lewej stronie Tělo pro upevnění typu B, přívod se závitem NPT levostranný Korpus dla typu mocowania B, zasilanie olejem przez otwory z O-ringami na głowicy Tělo pro upevnění typu B, přívod s O-kroužky vpředu Korpus dla typu mocowania B, zasilanie olejem przez otwory z O-ringami od spodu siłownika Tělo pro upevnění typu B, přívod s O-kroužky zespodu Korpus dla typu mocowania B, gwintowane otwory BSP od tyłu siłownika Tělo pro upevnění typu B, přívod se závitem BSP vzadu Korpus dla typu mocowania B, gwintowane otwory NPT od tyłu siłownika Tělo pro upevnění typu B, přívod se závitem typu NPT vzadu Korpus dla typu mocowania C, gwintowane otwory BSP na prawej stronie Tělo pro upevnění typu C, přívod se závitem BSP pravostranný Korpus dla typu mocowania C, gwintowane otwory BSP na lewej stronie Tělo pro upevnění typu C, přívod se závitem BSP levostranný Korpus dla typu mocowania C, gwintowane otwory NPT na prawej stronie Tělo pro upevnění typu C, přívod se závitem NPT pravostranný Korpus dla typu mocowania C, gwintowane otwory NPT na lewej stronie Tělo pro upevnění typu C, přívod se závitem NPT levostranný Korpus dla typu mocowania C, gwintowane otwory BSP z tyłu siłownika Tělo pro upevnění typu C, přívod se závitem BSP vzadu Korpus dla typu mocowania C, gwintowane otwory NPT z tyłu siłownika Tělo pro upevnění typu C, přívod se závitem NPT vzadu Korpus dla mocowania typu C, otwory zasilania olejem z O-Ringami na spodzie siłownika Tělo pro upevnění typu C, přívod s O-kroužky zespodu Korpus dla typu mocowania C, otwory zasilania olejem z O-Ringami na głowicy Tělo pro upevnění typu C, přívod s O-kroužky vpředu Korpus dla typu mocowania E, otwory gwintowane BSP na prawej stronie Tělo pro upevnění typu E, přívod se závitem BSP pravostranný Korpus dla typu mocowania E, otwory gwintowane BSP na lewej stronie Tělo pro upevnění typu E, přívod se závitem BSP levostranný Korpus dla mocowania typu E, otwory gwintowane NPT z prawej strony Tělo pro upevnění typu E, přívod se závitem NPT pravostranný Korpus dla mocowania typu E, otwory gwintowane NPT z lewej strony Tělo pro upevnění typu E, přívod se závitem BSP levostranný Korpus dla typu mocowania B, gwintowane otwory BSP z prawej i lewej strony Tělo pro upevnění typu E, přívod s o-kroužky boční Korpus dla typu mocowania B, gwintowane otwory BSP z prawej i lewej strony Těleso pro upevnění typu B, přívod se závitem BSP pravostranný a levostranný Korpus dla typu mocowania C, gwintowane otwory BSP z prawej i lewej strony Těleso pro upevnění typu C, přívod se závitem BSP pravostranný a levostranný Korpus dla typu mocowania E, gwintowane otwory BSP z prawej i lewej strony Těleso pro upevnění typu E, přívod se závitem BSP pravostranný a levostranný Korpus dla typu mocowania B, gwintowane otwory NPT z prawej i lewej strony Tělo pro upevnění typu B, přívod se závitem NPT pravostranný a levostranný Korpus dla typu mocowania C, gwintowane otwory NPT z prawej i lewej strony Těleso pro upevnění typu C, přívod se závitem NPT pravostranný a levostranný Korpus dla typu mocowania E, gwintowane otwory NPT z prawej i lewej strony Těleso pro upevnění typu E, přívod se závitem NPT pravostranný a levostranný 1 RM 6314 A Kompletny zespół mikroczujników wersja Q - Sada mikrospínačů provedení Q 2 to/a 6 RM 6315 A Kompletny zespół mikroczujników wersja T - Sada mikrospínačů provedení T 2 to/a 6 RM 6316 A Kompletny zespół mikroczujników wersja W - Sada mikrospínačů provedení W 2 to/a 6 RM 6317 A Kompletny zespół mikroczujników wersja P - Sada mikrospínačů provedení P 2 to/a 5 RM 6318 A Kompletny zespół mikroczujników wersja V - Sada mikrospínačů provedení V 2 to/a 5 RM 6319 A Kompletny zespół mikroczujników wersja Z - Sada mikrospínačů provedení Z 2 to/a 5 MS5 Mikroczujnik 80 C wersja Q, P - Mikrospínač do 80 C provedení Q,P 5 #1 MS6 Mikroczujnik 180 C do wersja T,V - Mikrospínač do 180 C provedení T,V 5 MS7 Mikroczujnik 80 C z przyłączem wersja W,Z - Mikrospínač s konektorem do 80 C provedení W,Z 5 #1 : Tłok od 63 do Průměr 63 až 100 M21

22 M22
